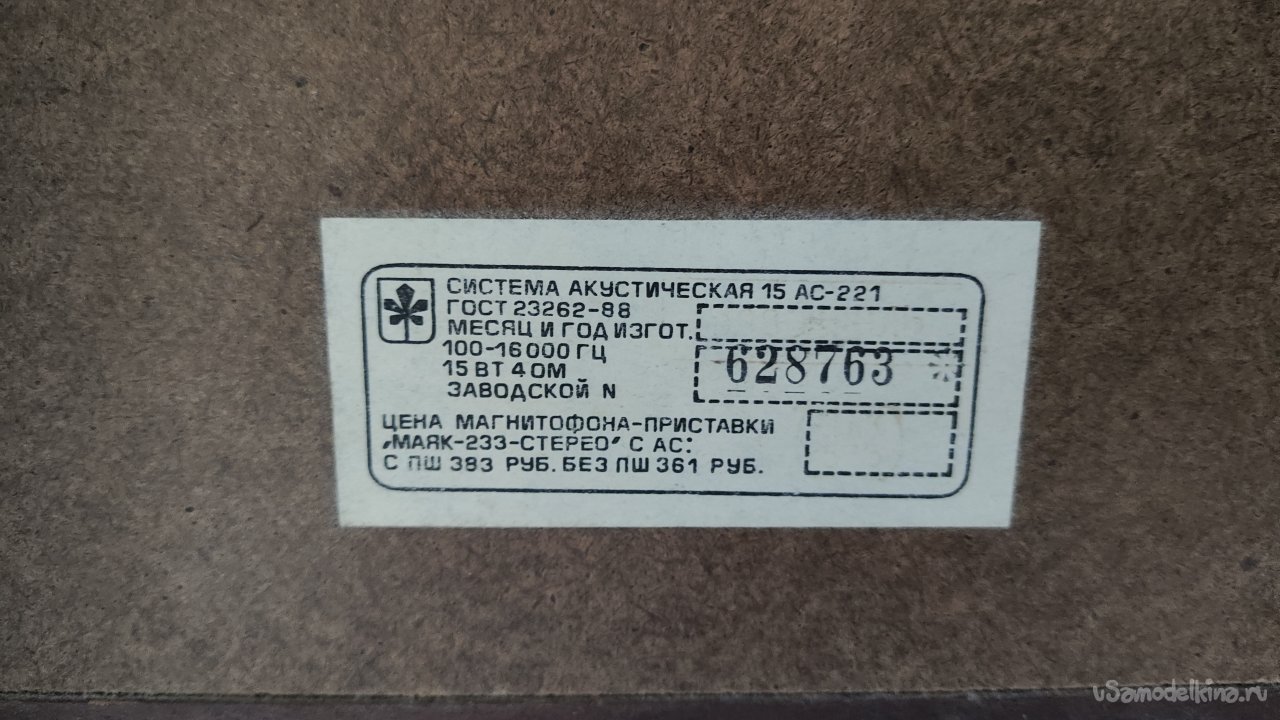

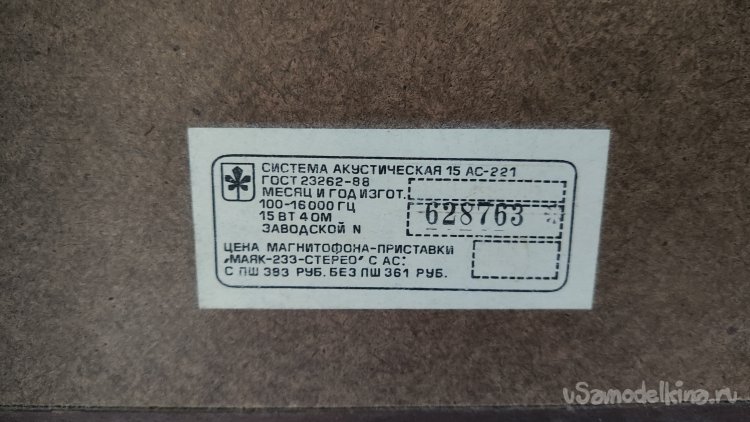

Есть в хозяйстве пара колонок 15 АС-221, которыми комплектовался магнитофон Маяк-233, о котором я недавно рассказывал в статье Профилактический ремонт магнитофона-приставки «Маяк-233 стерео».

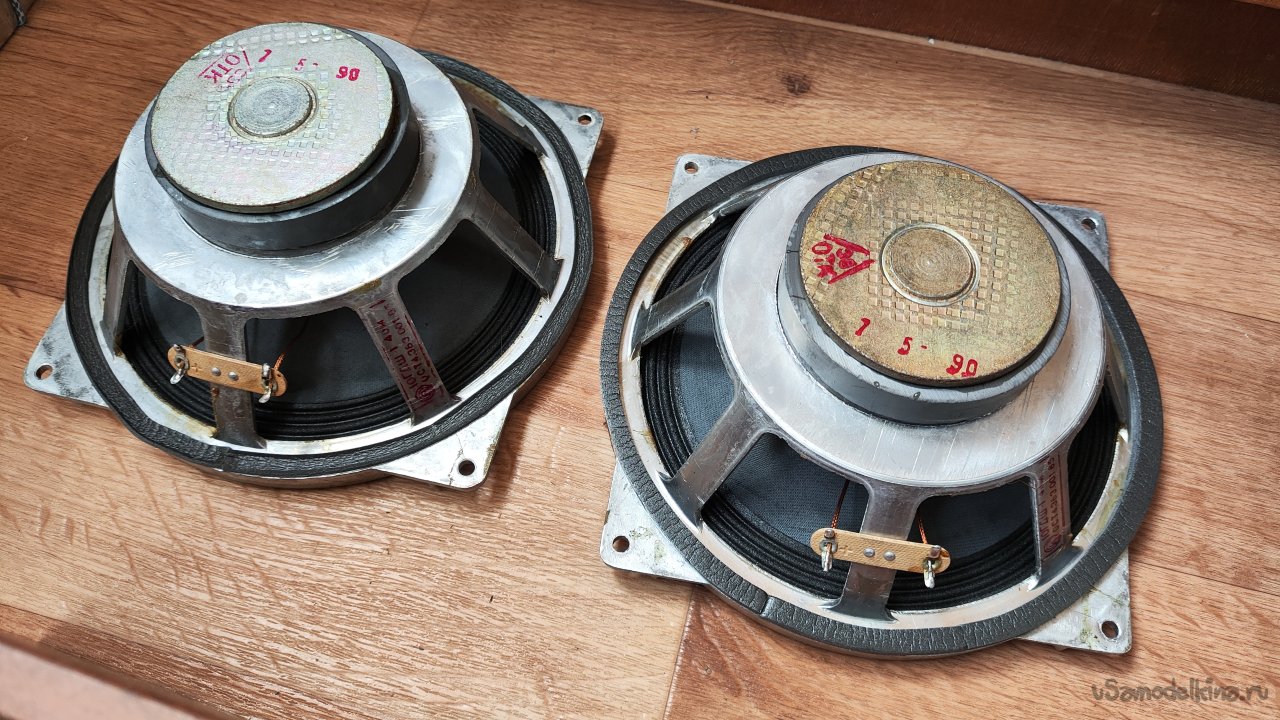

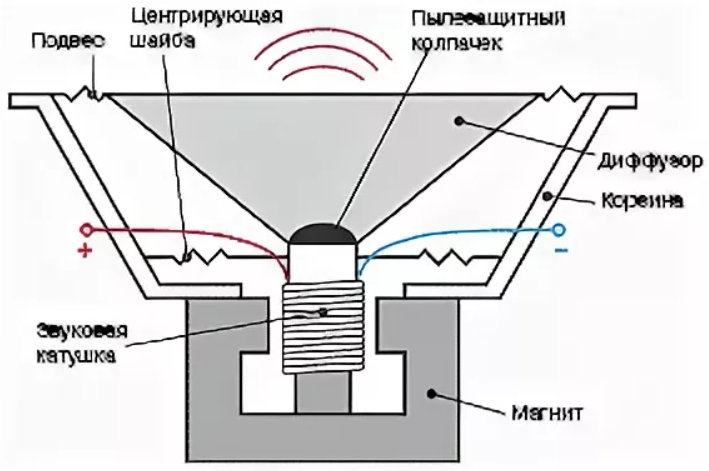

Для многих не секрет основной недостаток динамиков этих колонок 10ГДШ-1, это подвесы диффузора, сделанные из материала типа поролон. Со временем этот поролон приходит в негодность, подвесы лопаются, разрываются. Именно эту проблему мы с вами и будем сегодня устранять. И вот первый подопечный.

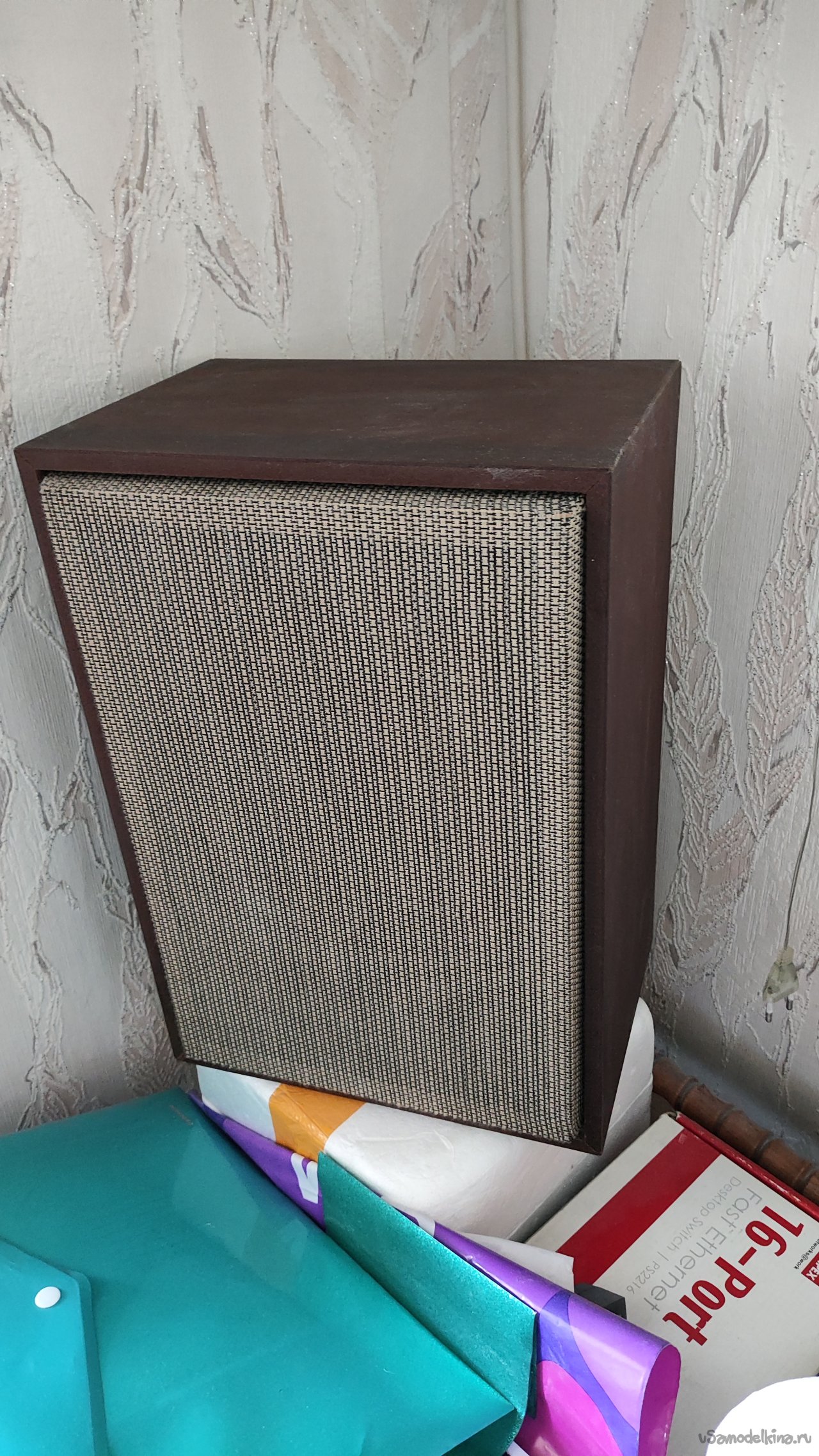

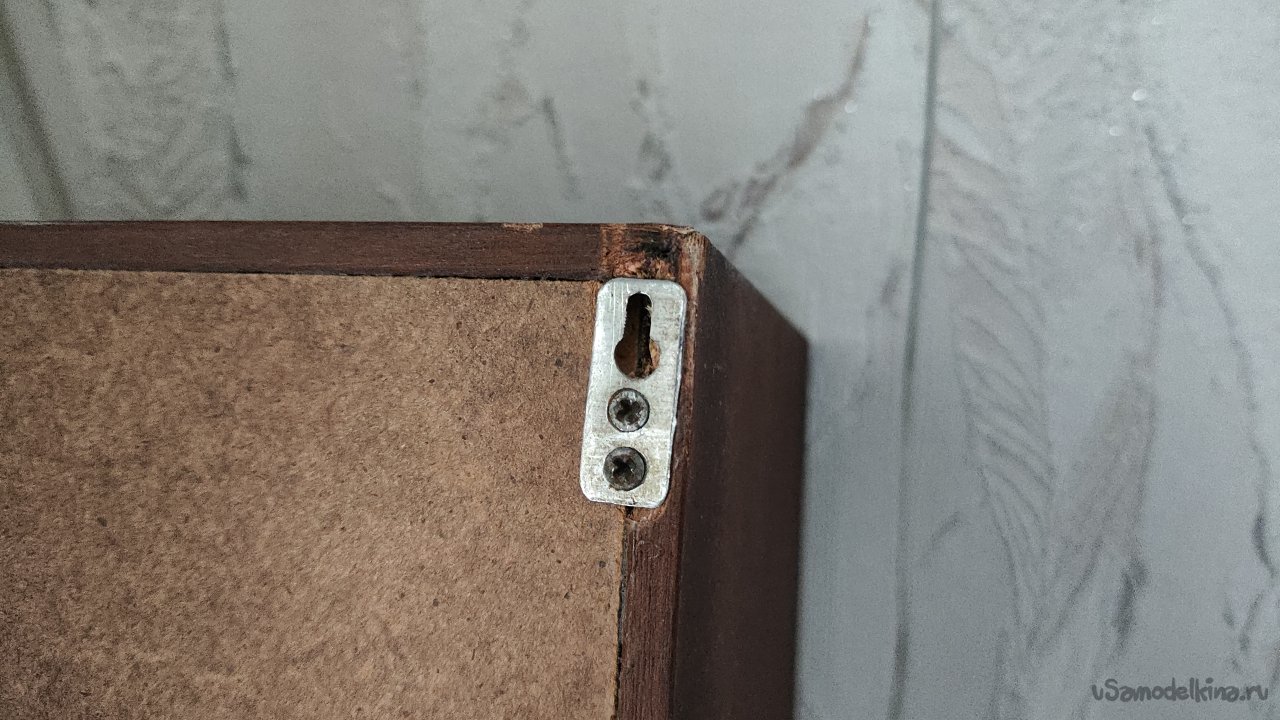

На этой колонке я делал крепление, вешал ее в угол комнаты.

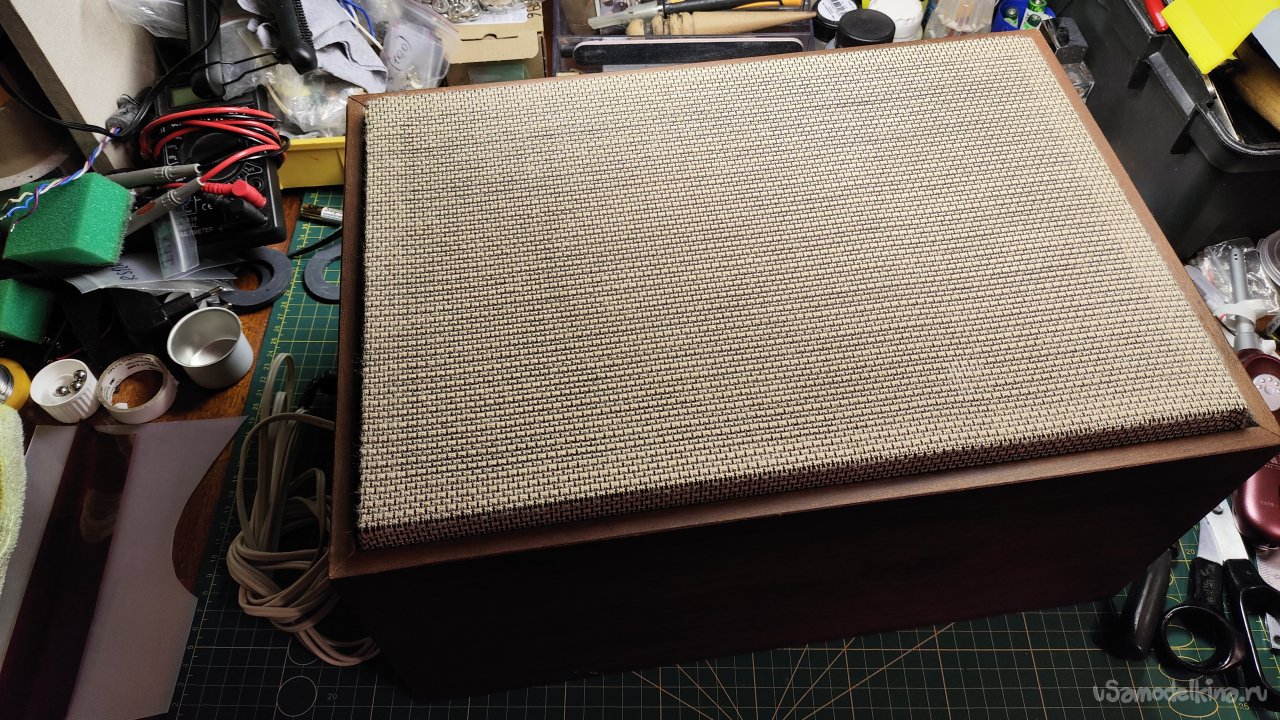

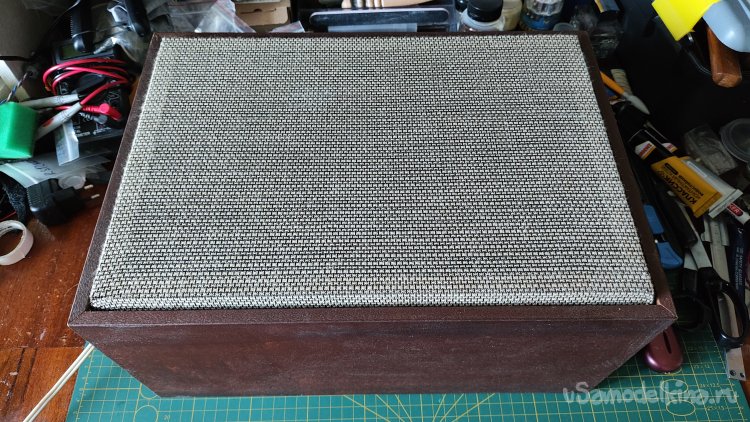

Колонка на рабочем столе, займемся ее разборкой.

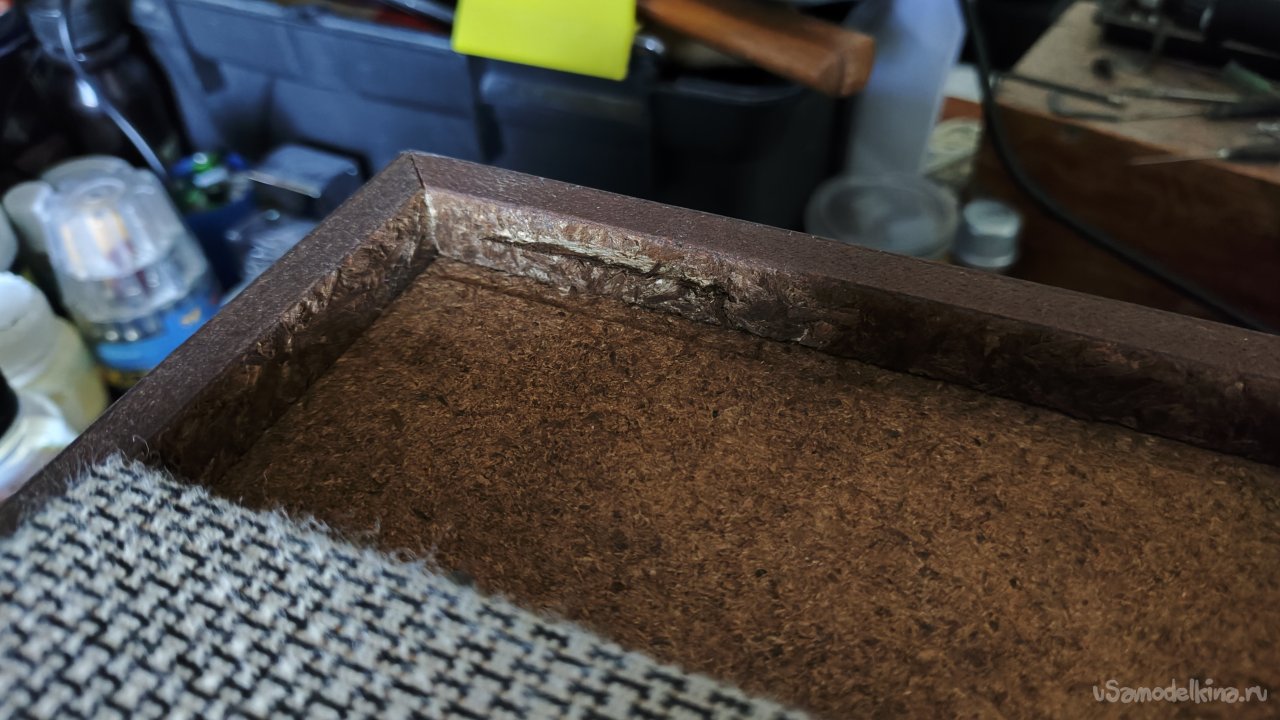

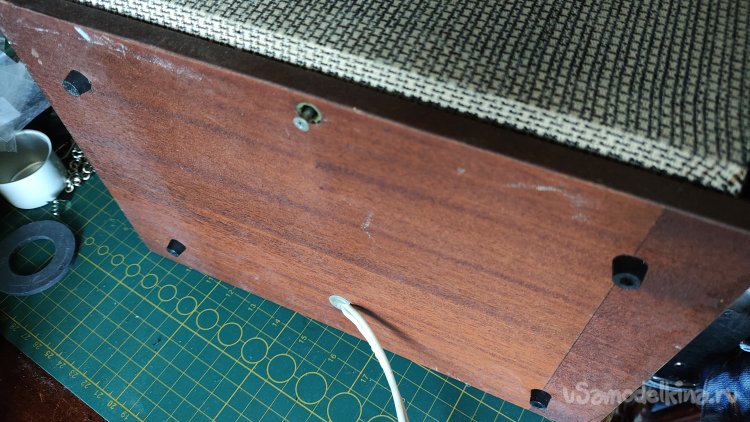

Первым делом необходимо снять рамку с защитной тканью. Делается это очень просто, достаточно выкрутить внизу один саморез. Кстати, никогда не замечал, из каких кусков шпона сделан низ этой колонки. Маленькой позор изготовителя.

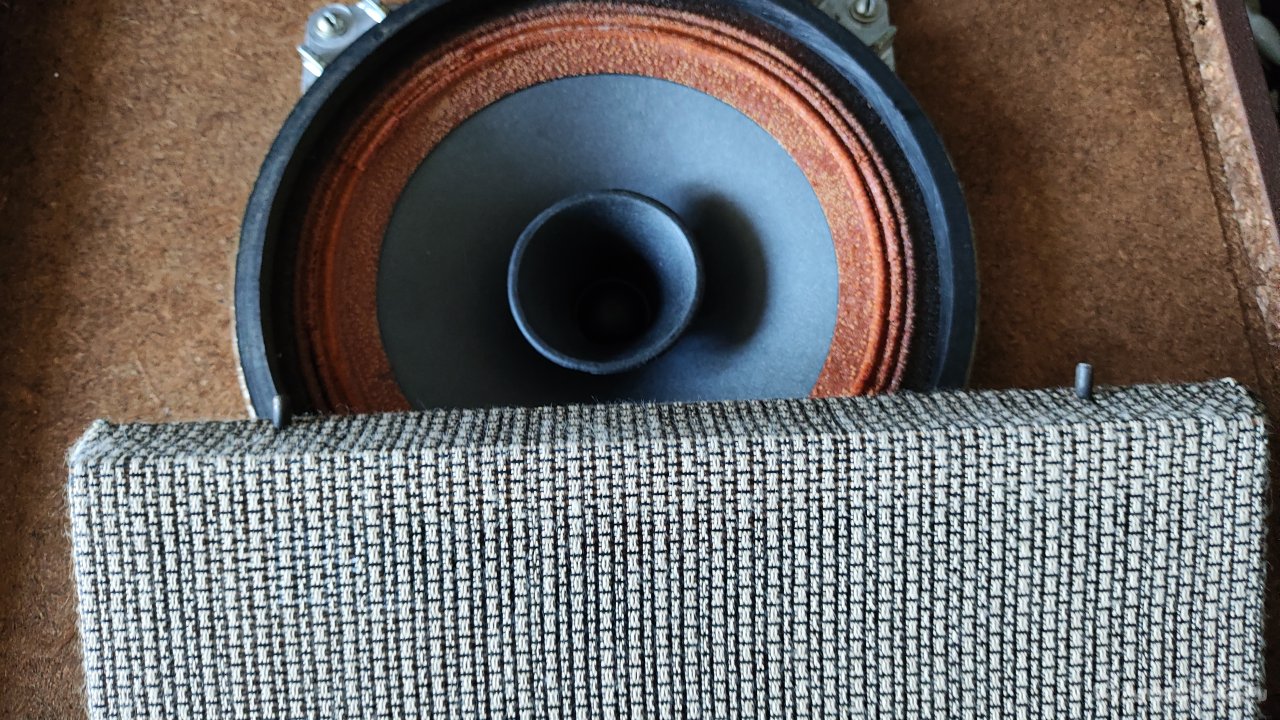

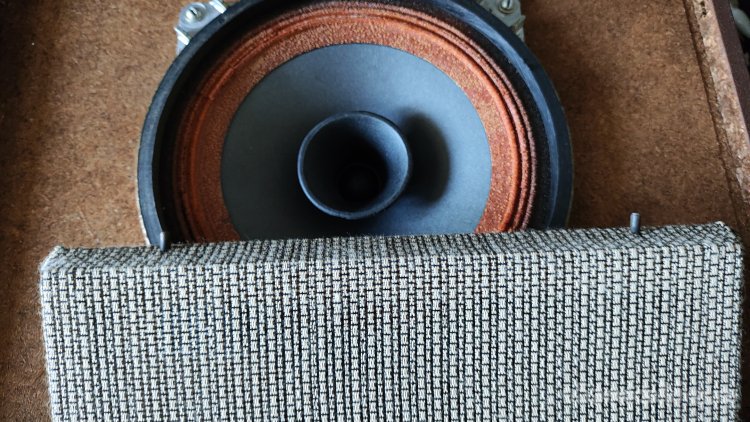

После выкручивания самореза, рамка в нижней части приподнимается и далее выводится из пазов в верхней части.

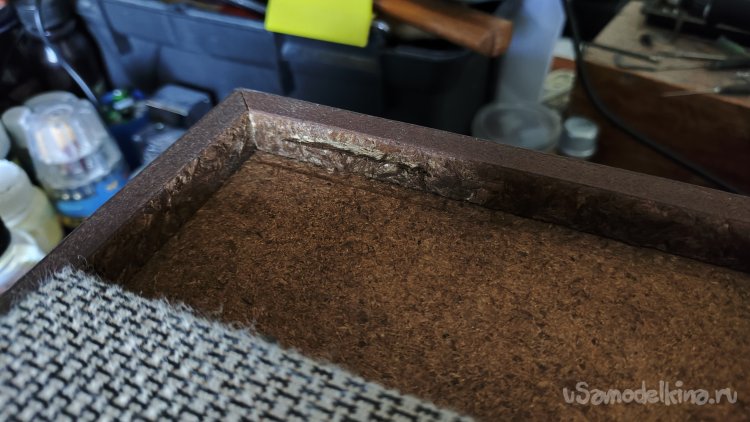

Для этих пазов на рамке есть парочка штифтов, которыми рамка держится в верхней части колонки.

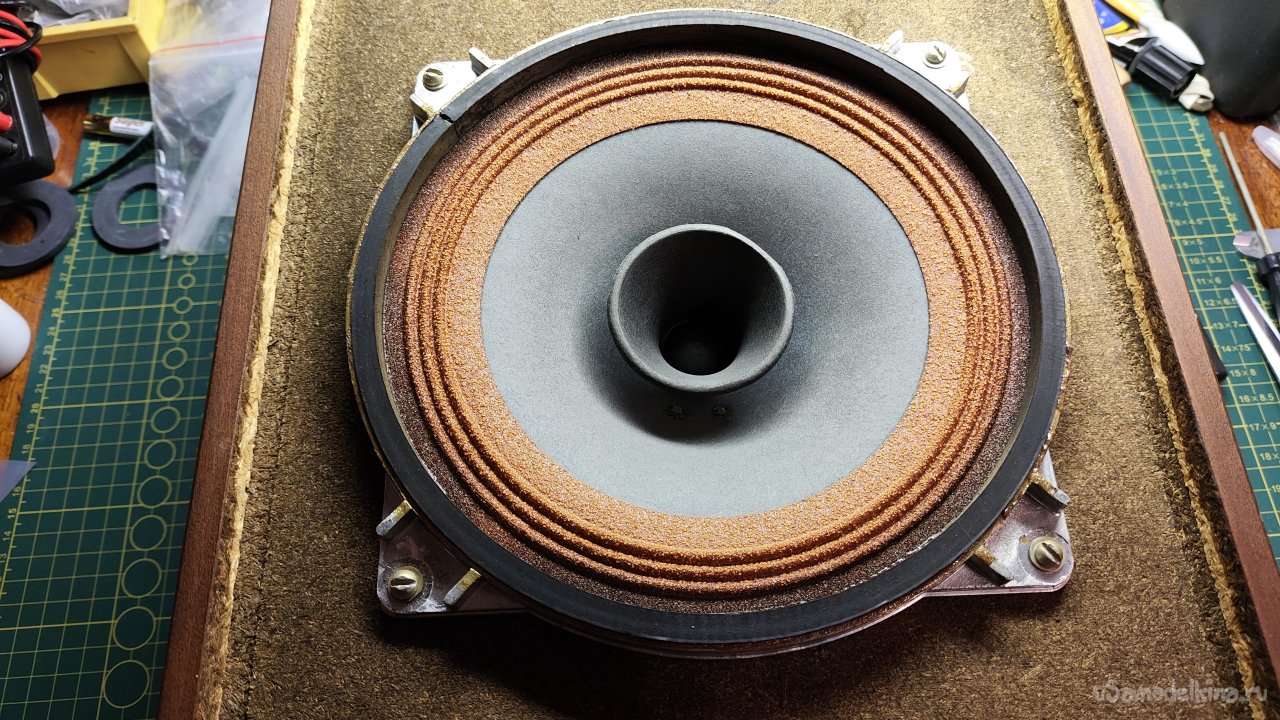

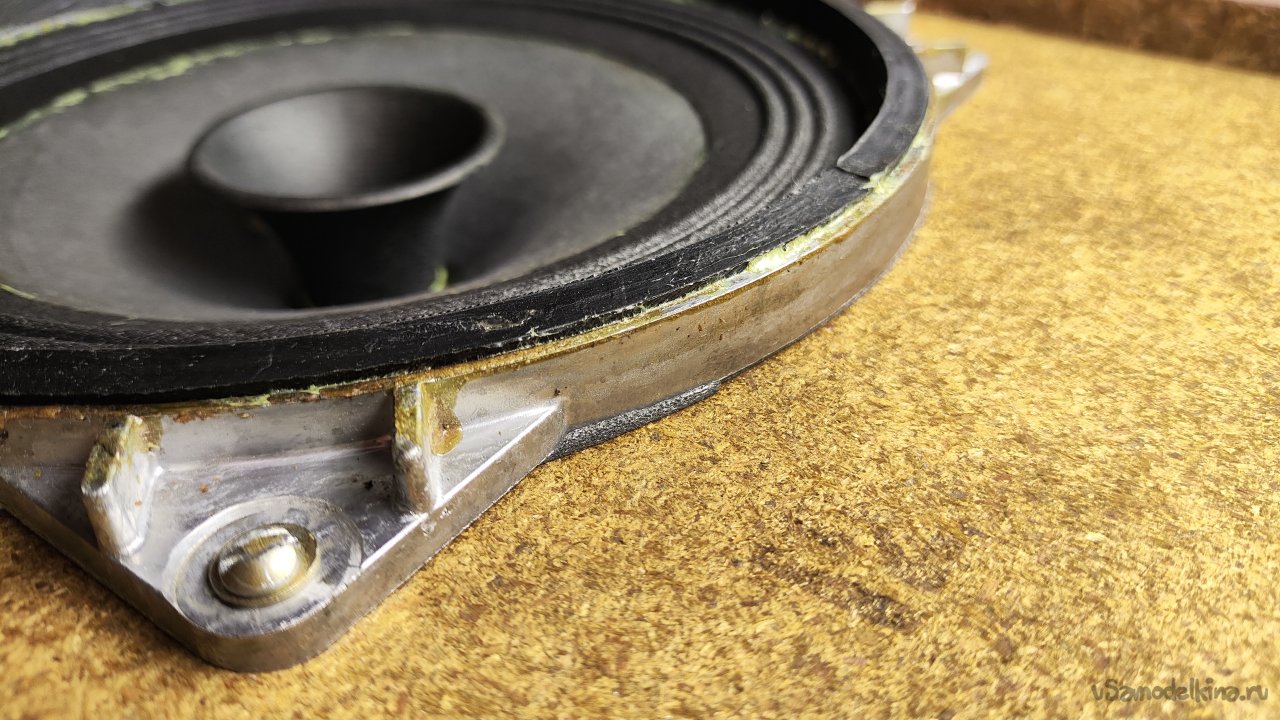

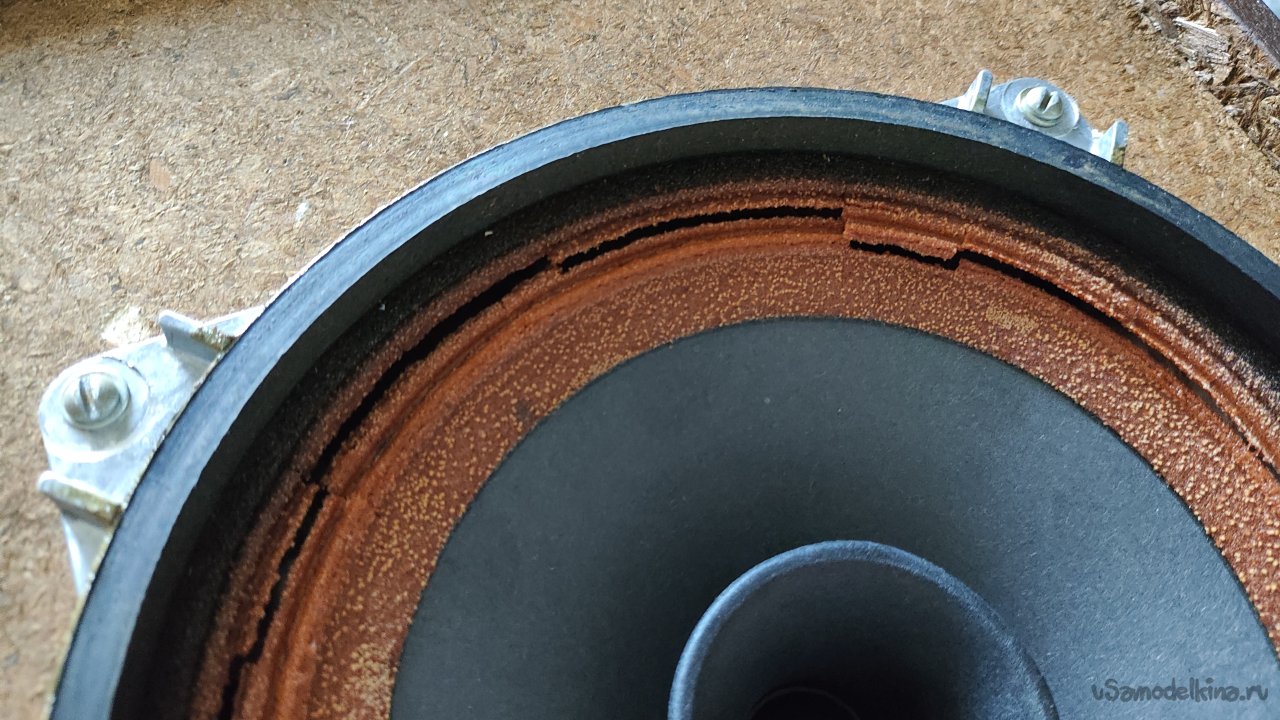

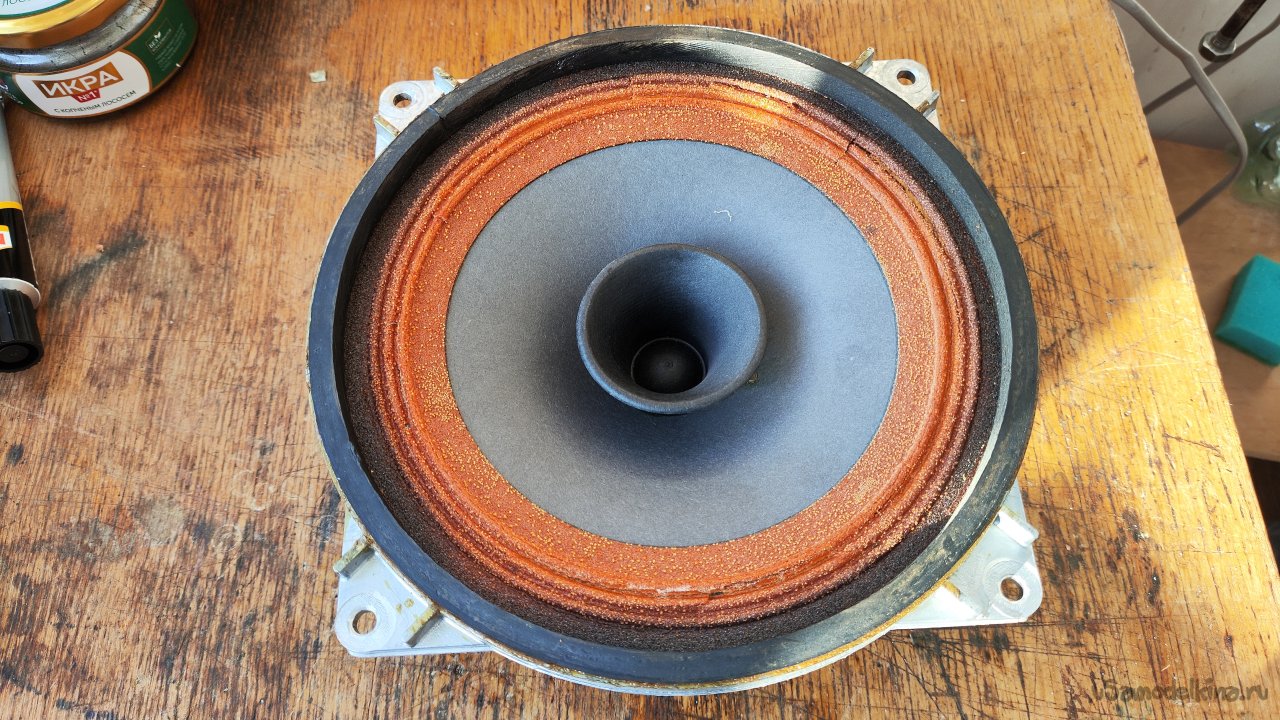

А вот и сам динамик 10ГДШ-1. На подвесе даже так видны следы повреждений.

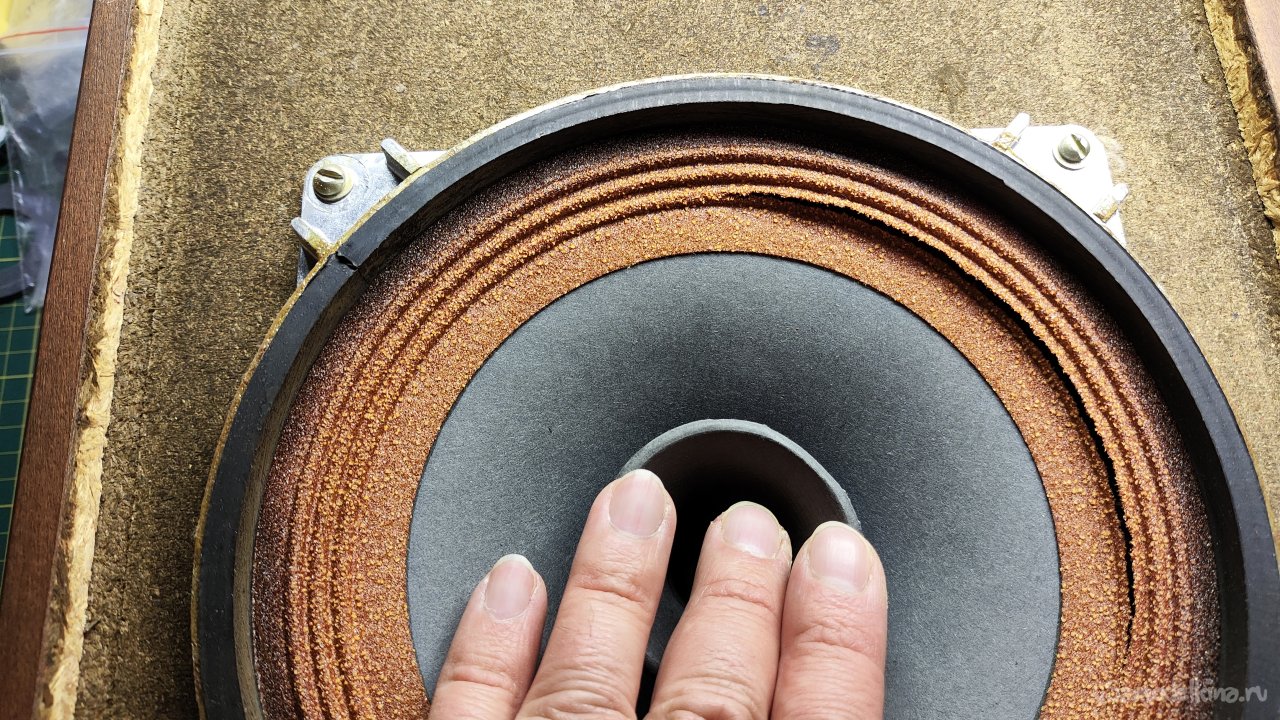

Сам подвес полностью по кругу оторван. Это хорошо видно, если надавить на диффузор.

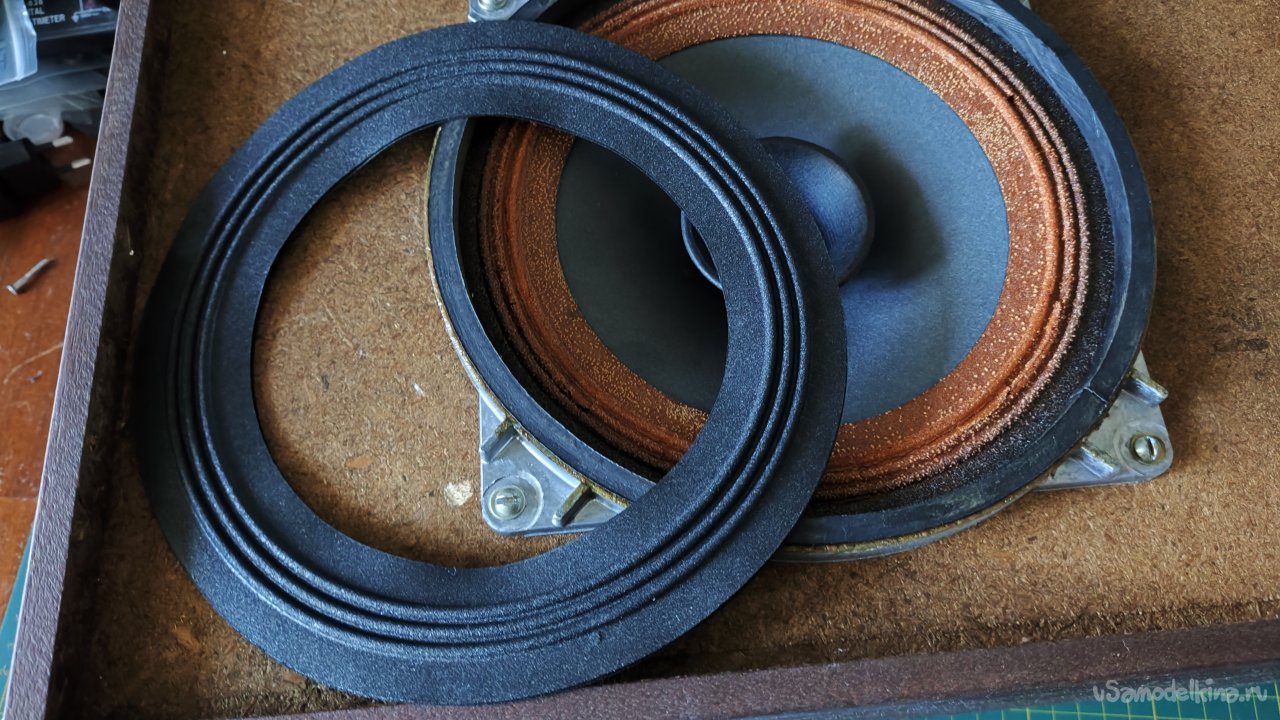

Пара новых подвесов, купленных на маркетплейсе.
Для извлечения динамика выкручиваю винты крепления.

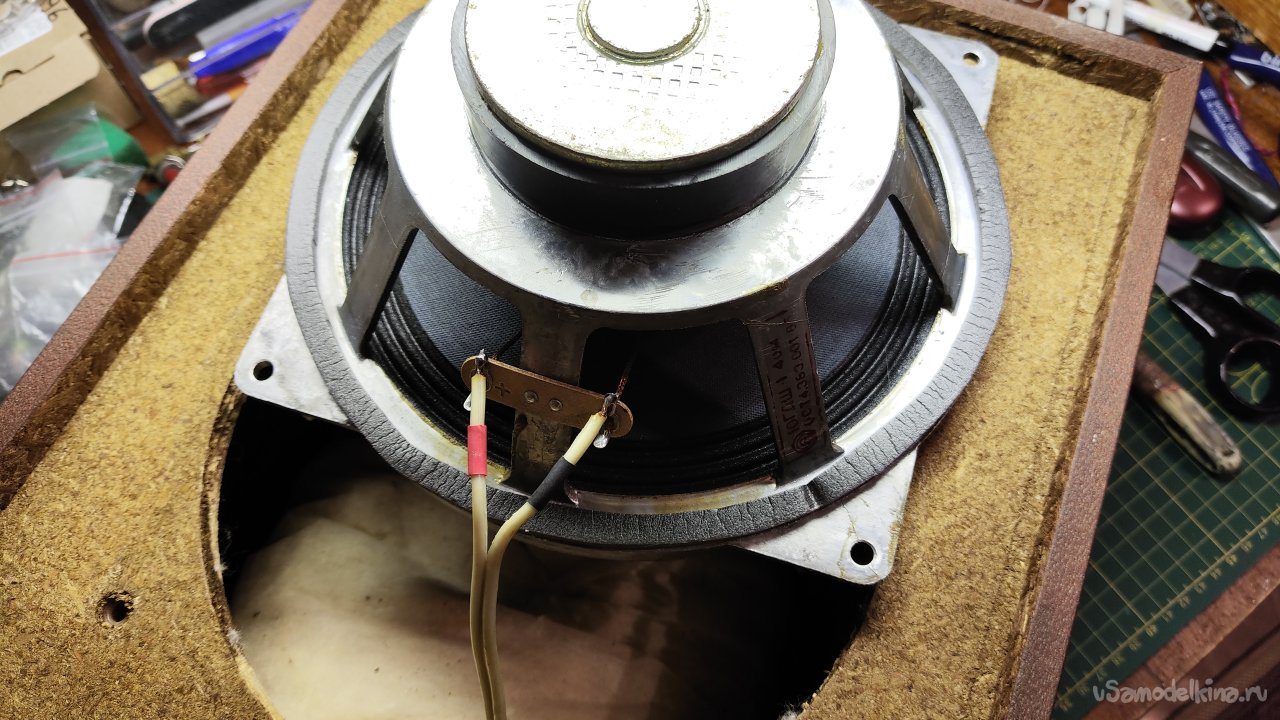

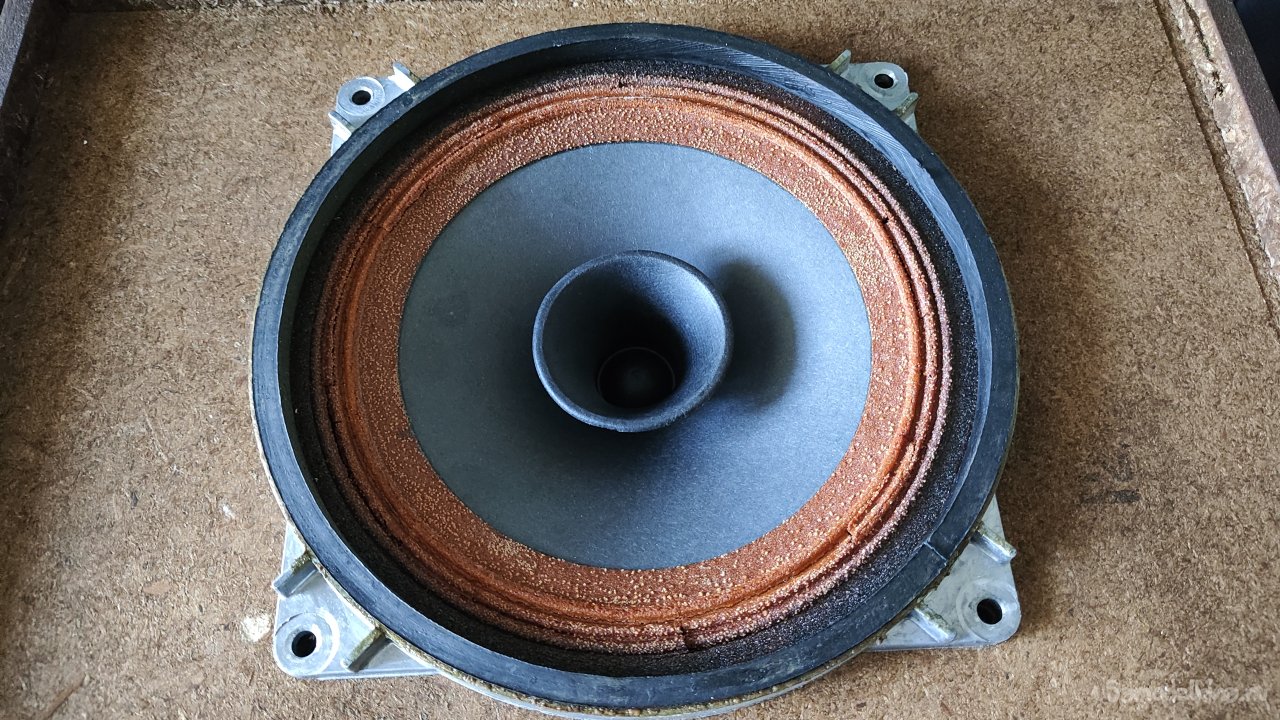

Все винты выкручены, можно извлекать динамик.

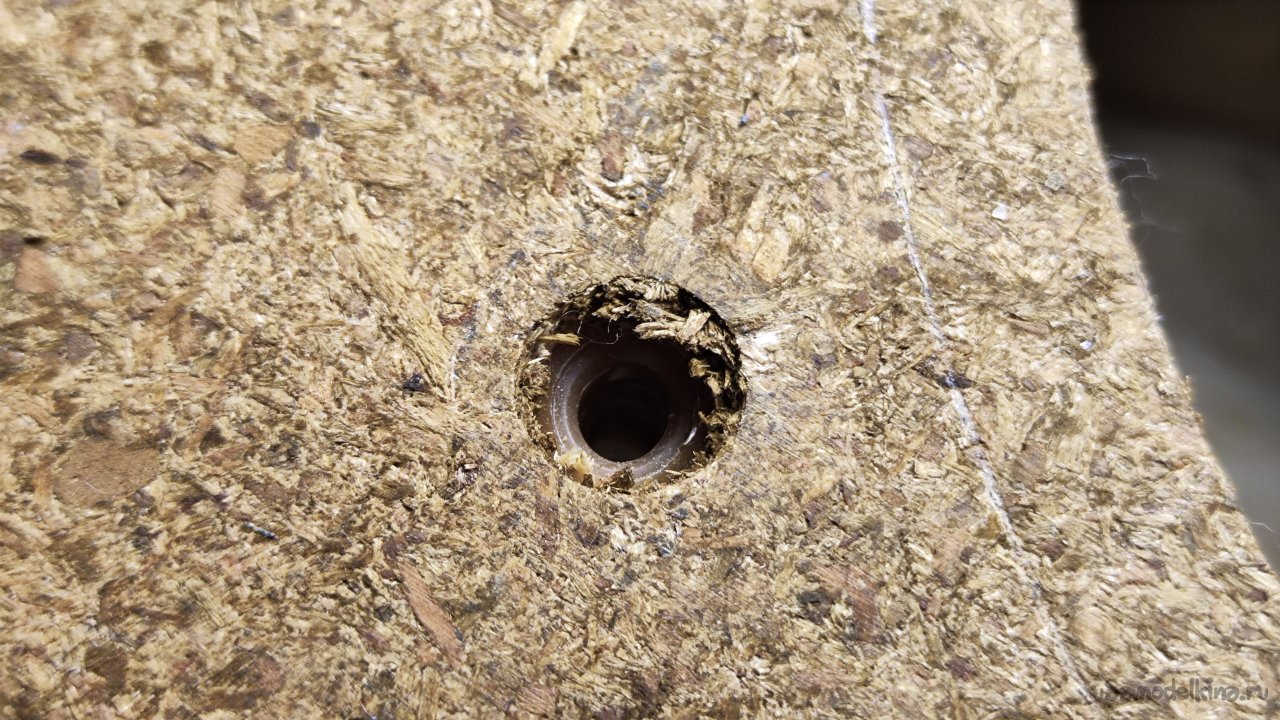

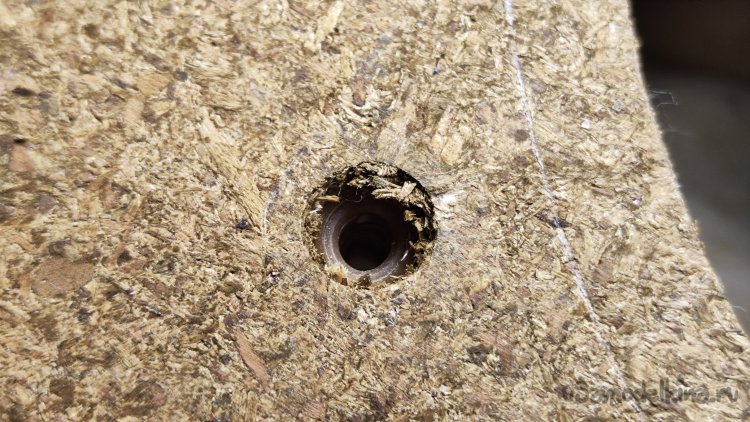

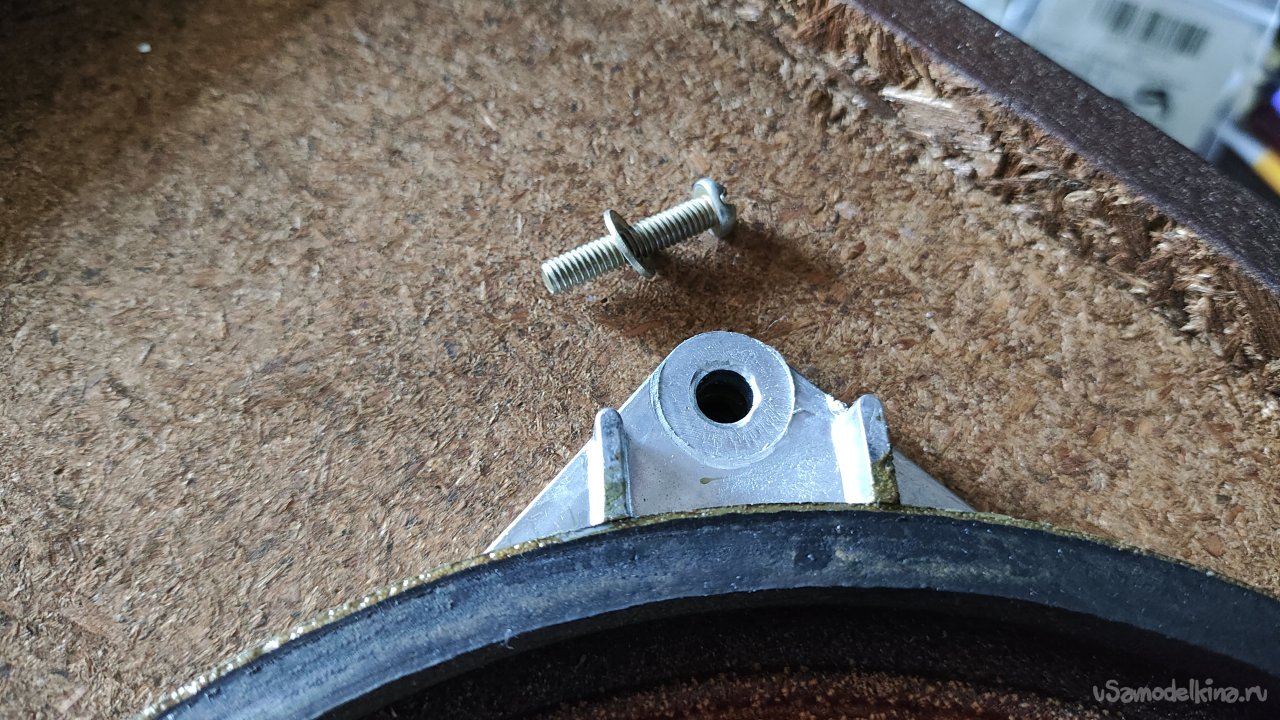

Гайки в корпусе колонки для крепления динамика выглядят так:

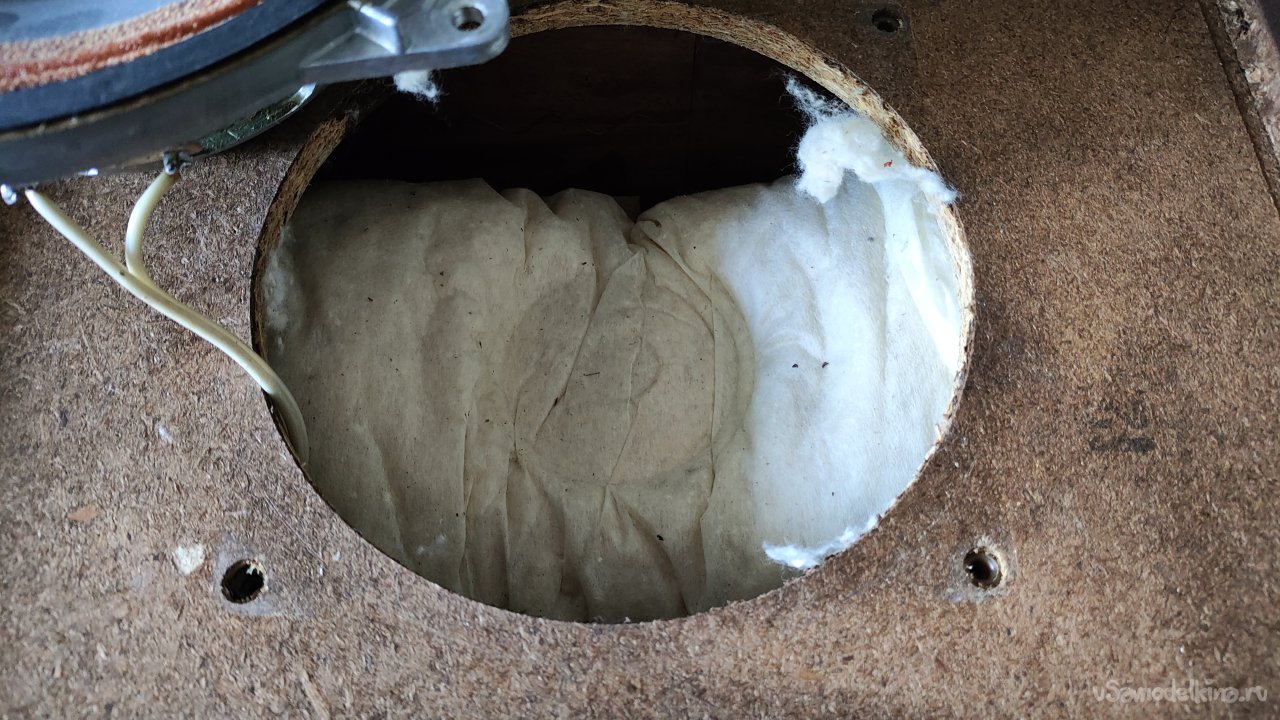

Внутри колонки есть демпфирующая вата. Колонки в СССР даже для аппаратов второй группы сложности делали качественно, хоть и не все конструкторские решения были правильные и не способствовали долговечности аппаратуры. Как пример подвесы этих динамиков.

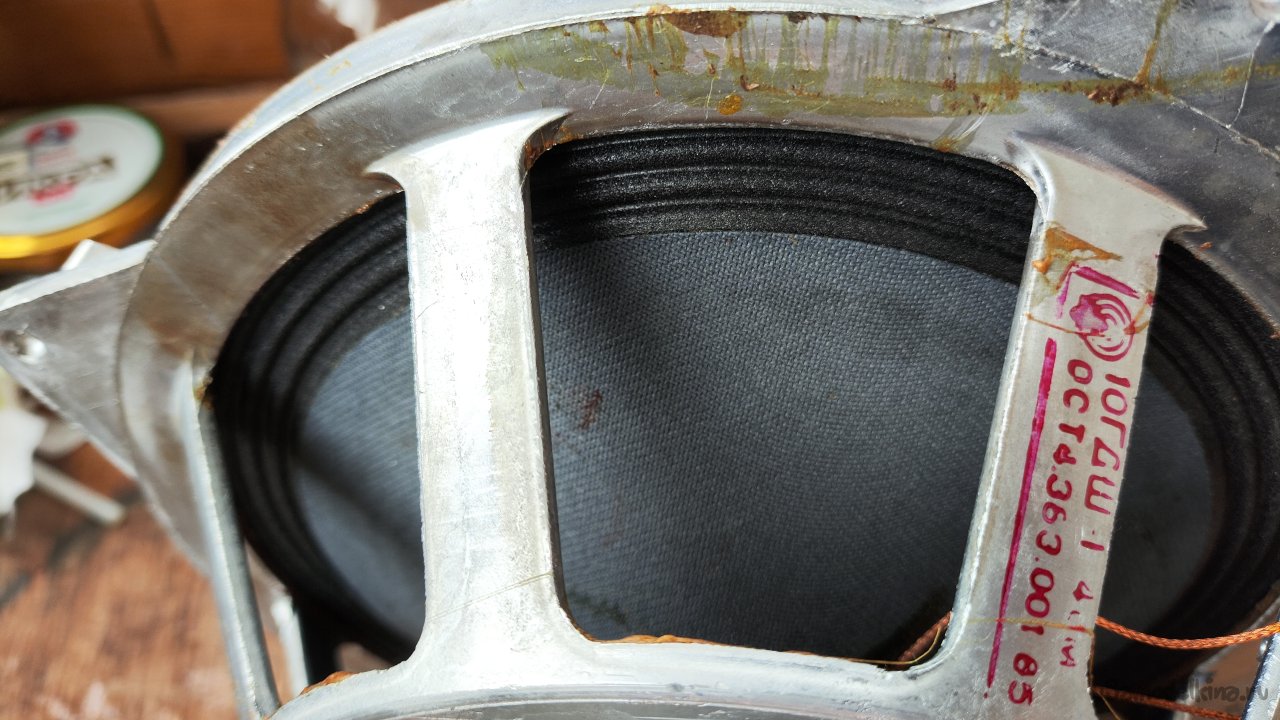

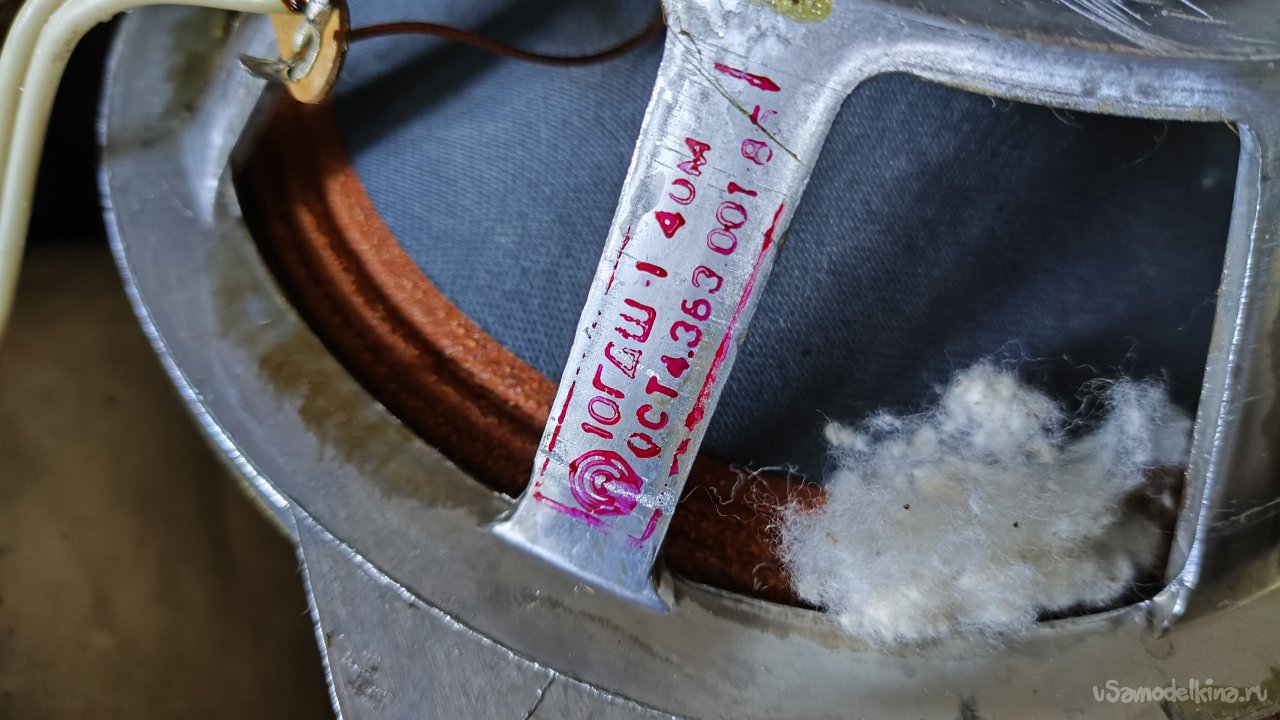

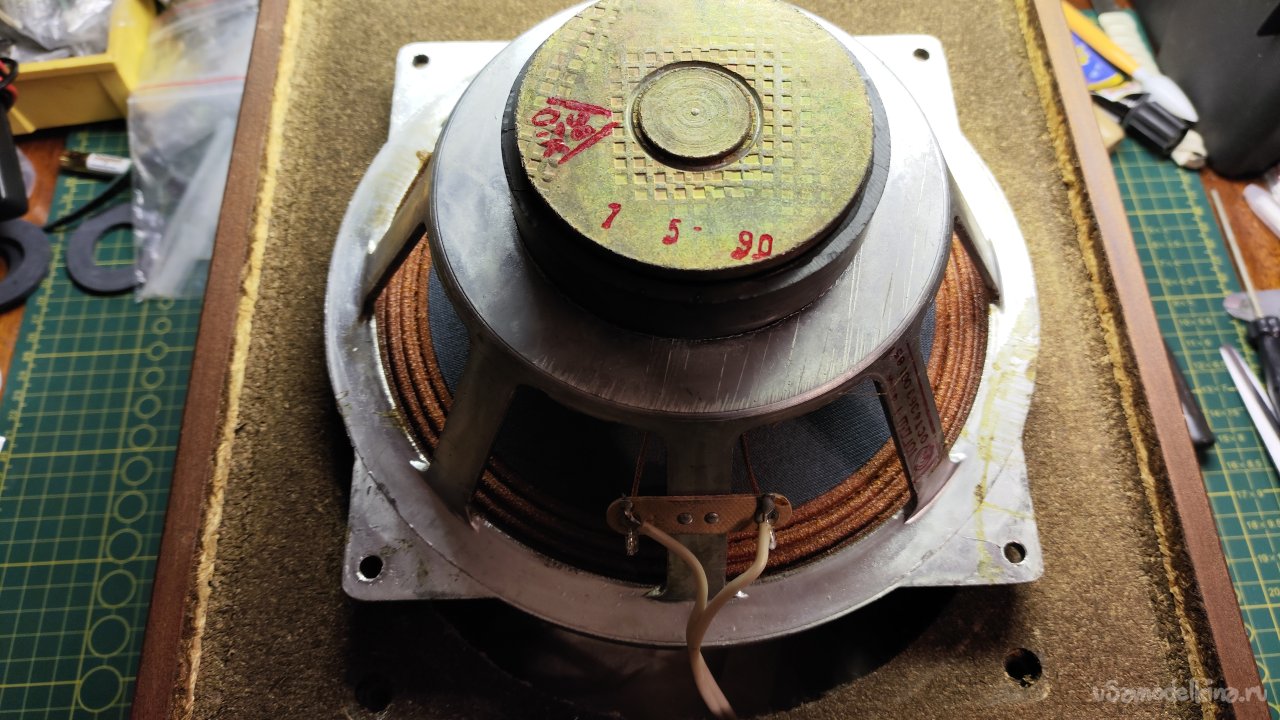

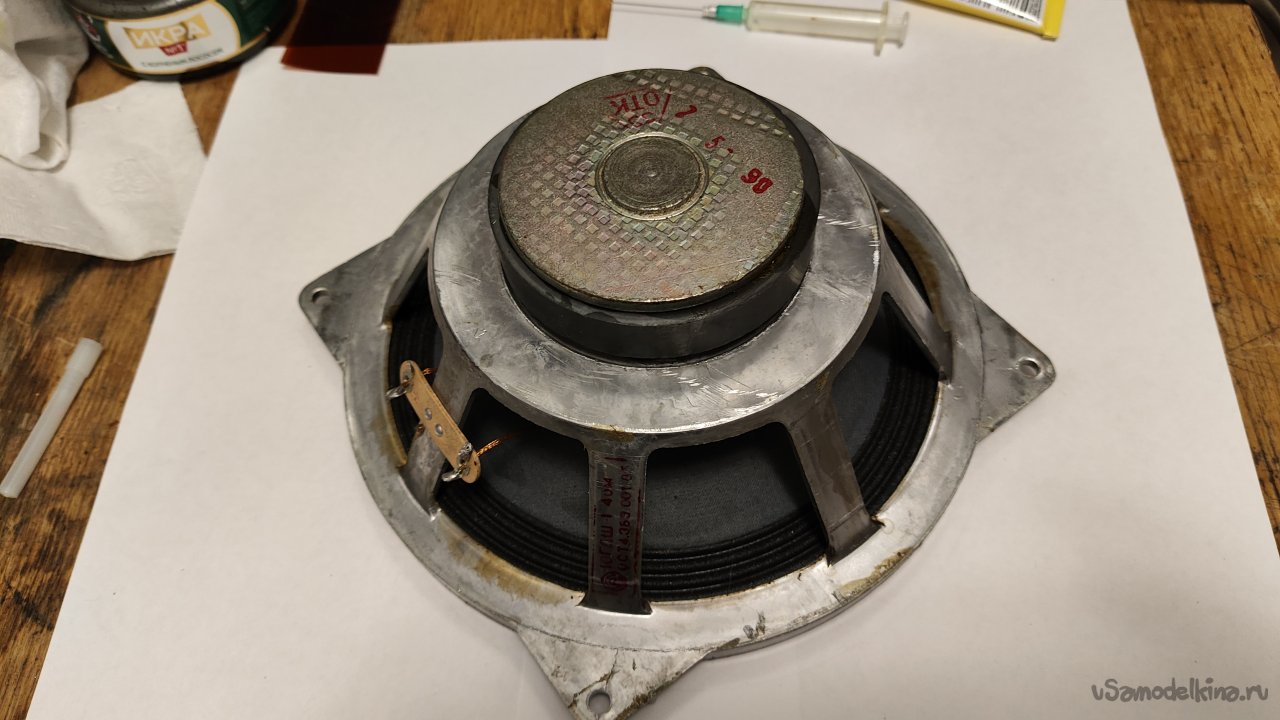

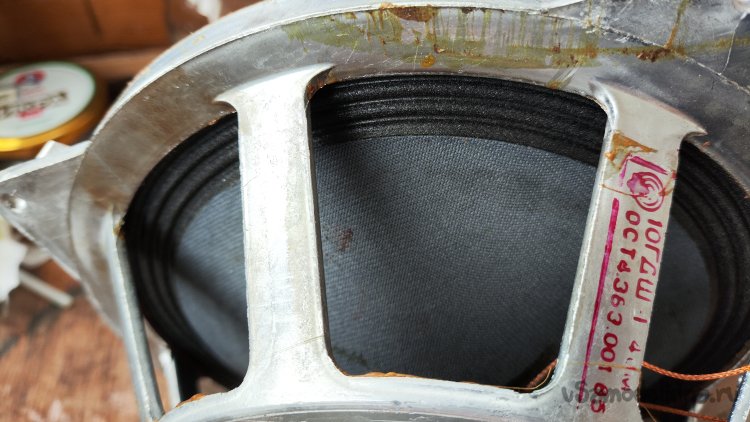

Маркировка на динамике.

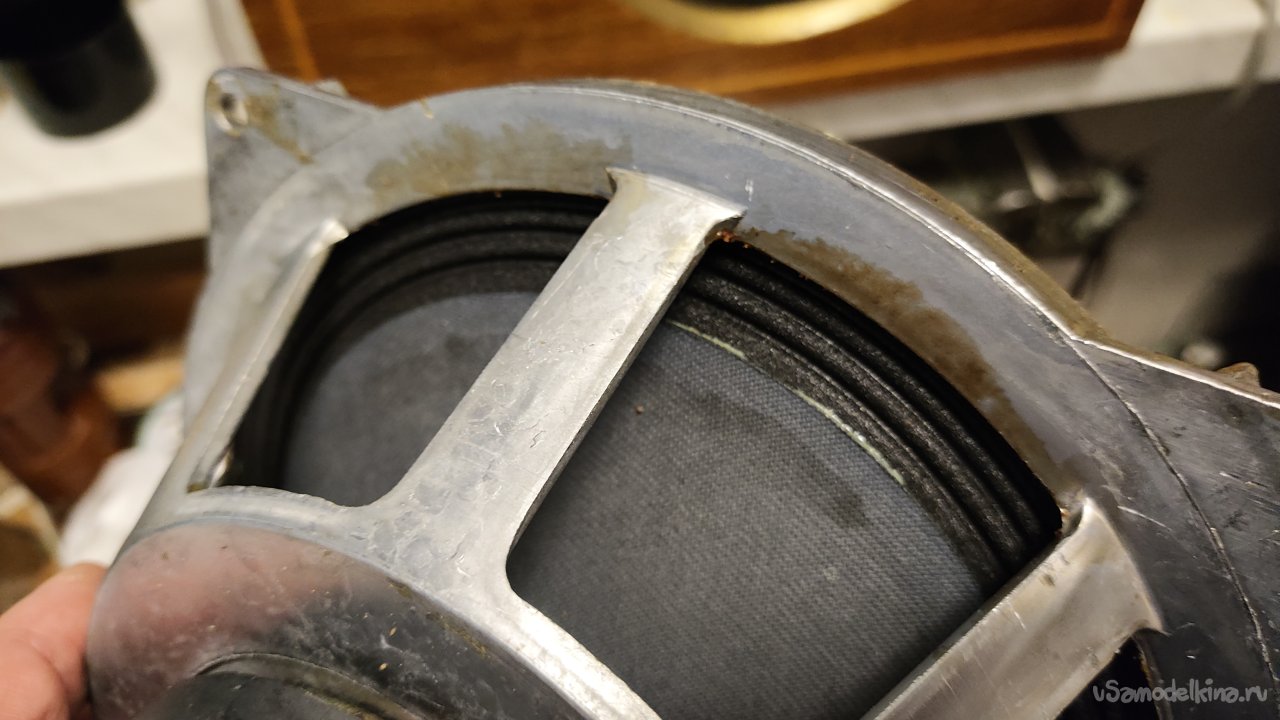

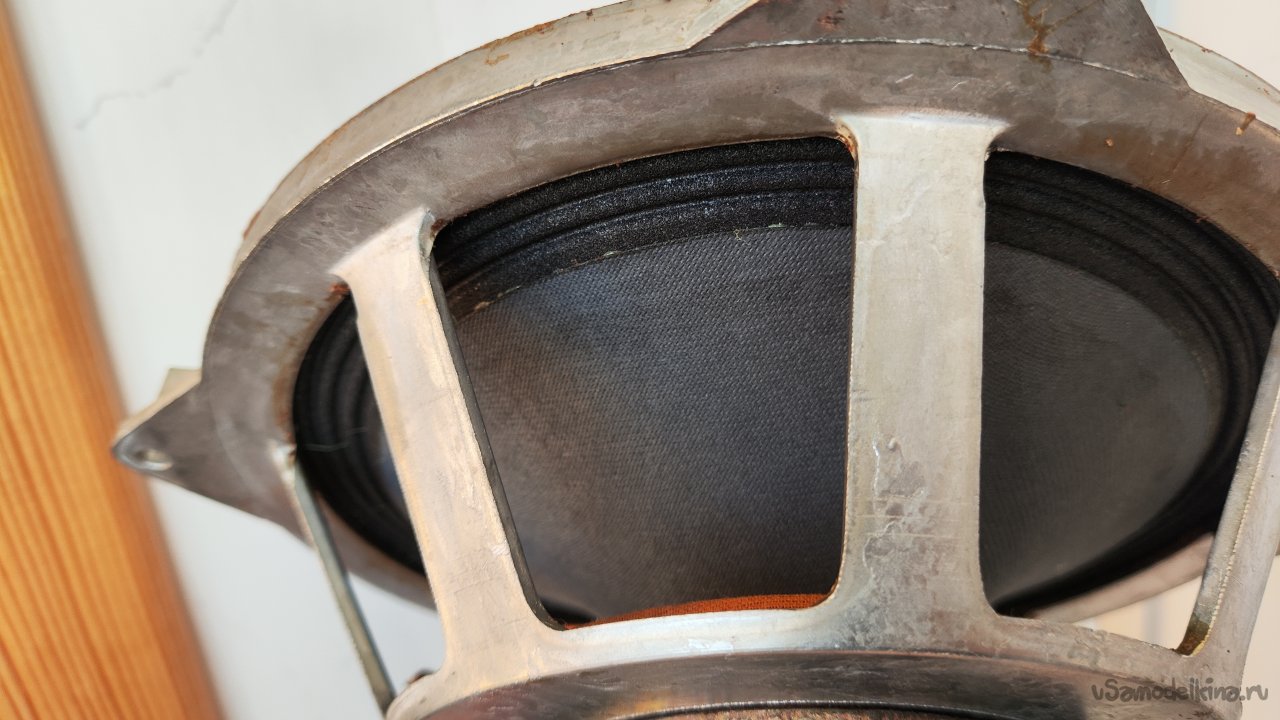

Корзина динамика литая. Мне еще встречались стальные анодированные штамповки. Покупали пару таких динамиков вместе с усилителем-конструктором «Тонар», о котором я тоже рассказывал (ссылка). Отпаиваю провода, для удобства работы с динамиком.
Итак, динамик на рабочем столе на балконе. Именно там мы с вами будем его ремонтировать. Это единственное место, где есть хороший сквозняк. А сквозняк нужен, так как удалять остатки подвеса будем ацетоном.

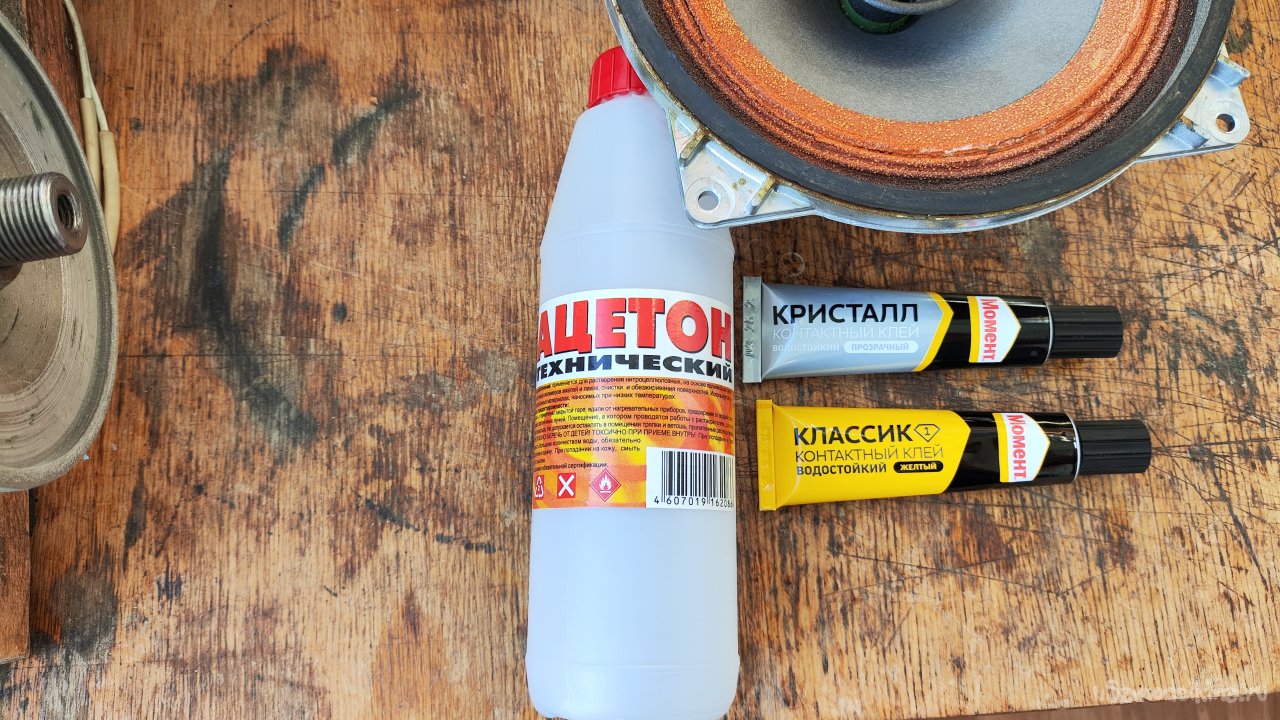

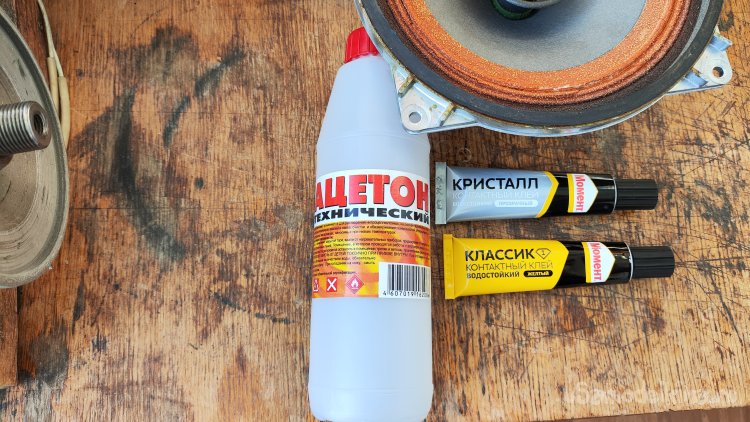

А вот и сам ацетон и пару тюбиков клея. Сначала по рекомендациям купил «Кристалл», но посмотрев несколько роликов, купил еще и обычный «Классик». Было высказано мнение специалистом, который занимается восстановлением динамиков, что «Кристалл» хоть и прозрачный и место склеивания выглядит опрятнее, но он быстро сохнет после нанесения и в случае ошибки приклеивания исправить ее будет практически невозможно. Я решил прислушаться к совету.

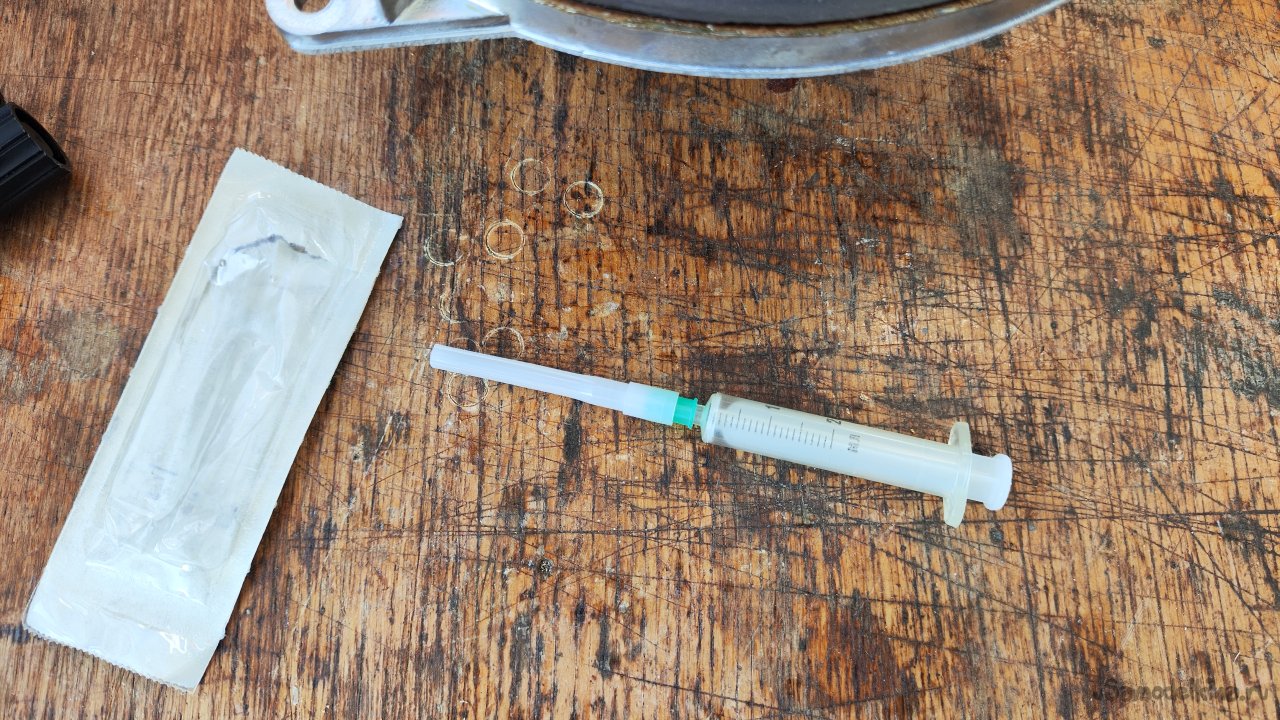

Так же для работы понадобится шприц, чтобы было легче работать с ацетоном.

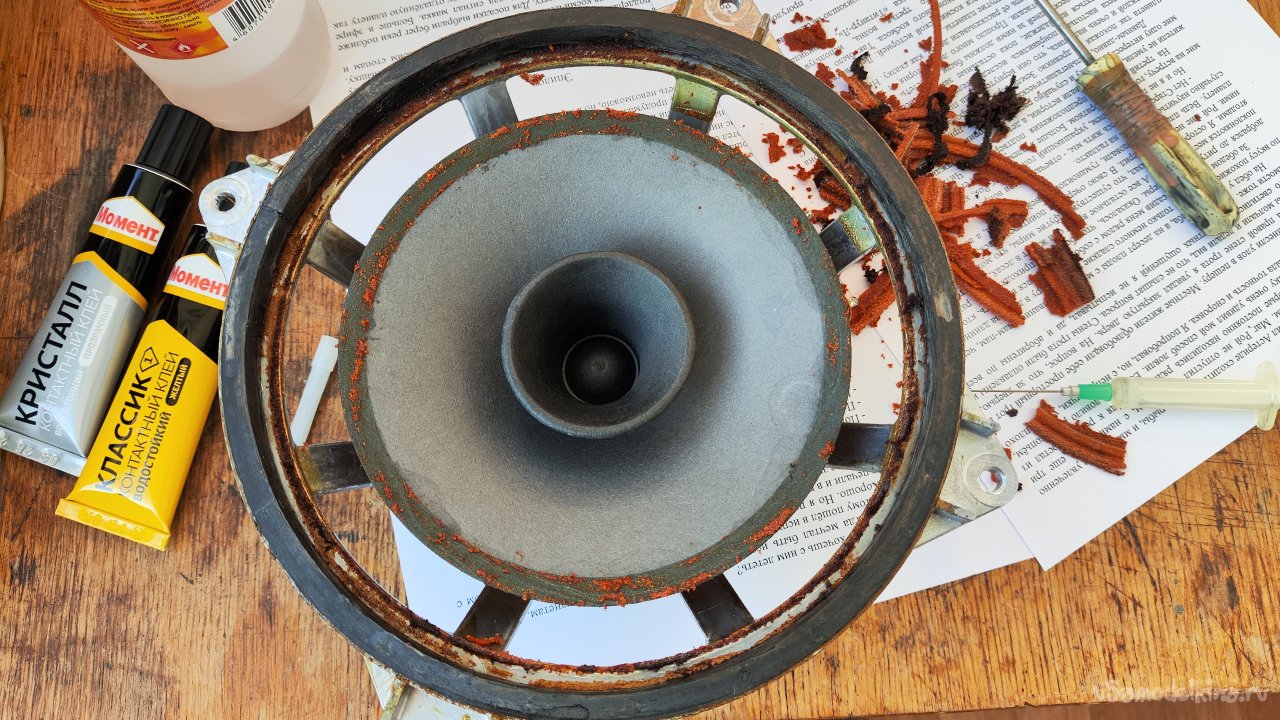

Залил шприцеп ацетон в местах приклеивания подвеса к корзине и рупора. Далее плоской отверткой удалил подвес. Остались только следы подвеса и клей.

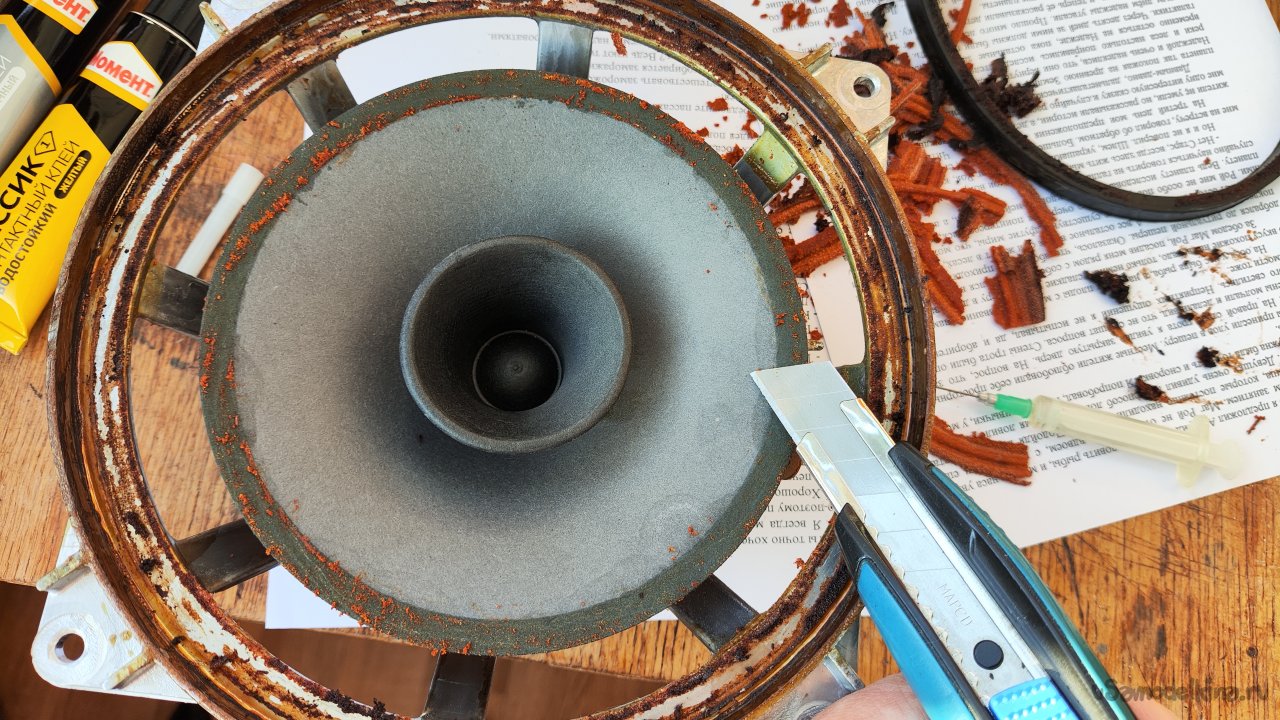

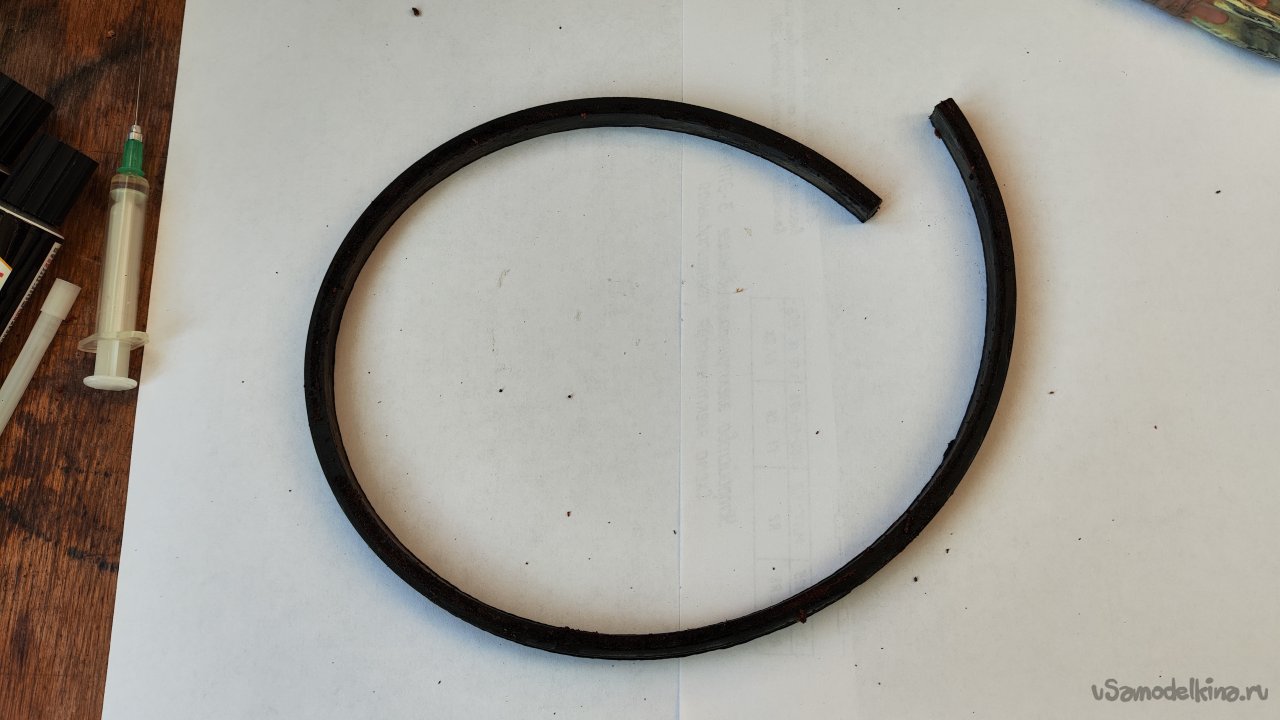

Резинка после отмачивания ацетоном отклеилась хорошо. Для удаления подвеса с диффузора использовал канцелярский нож, им снимать поролон оказалось достаточно удобно.

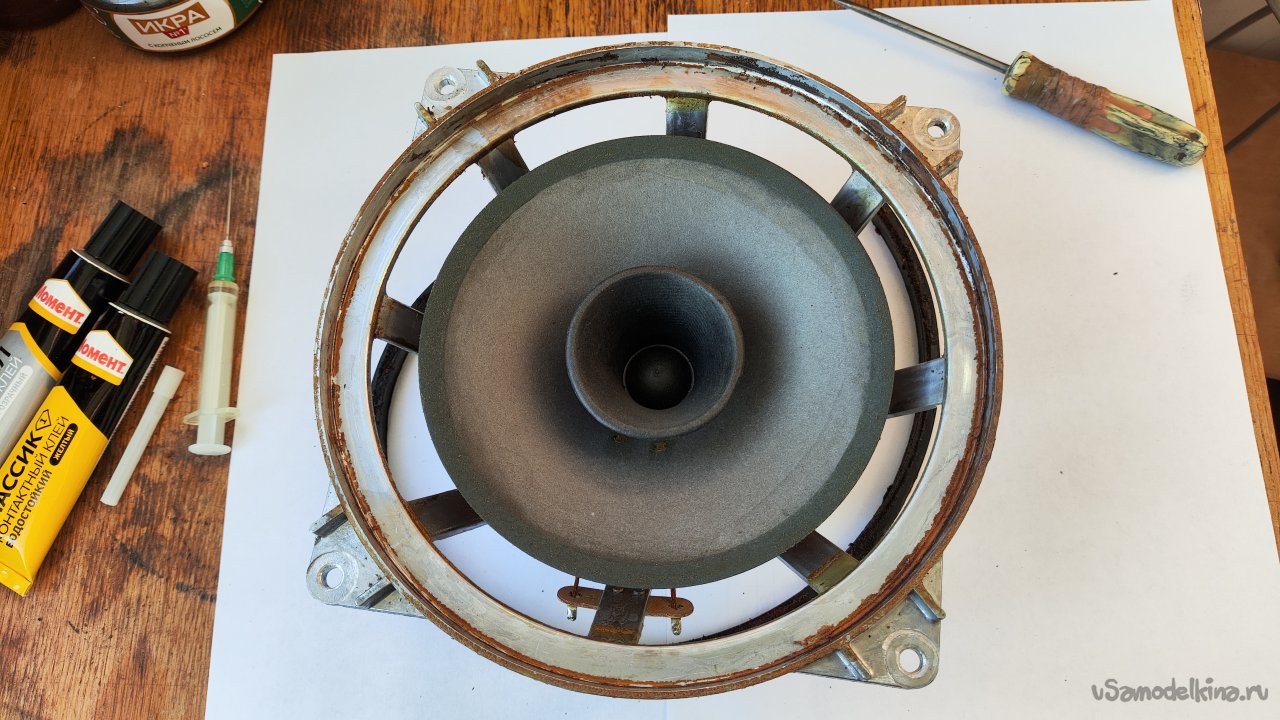

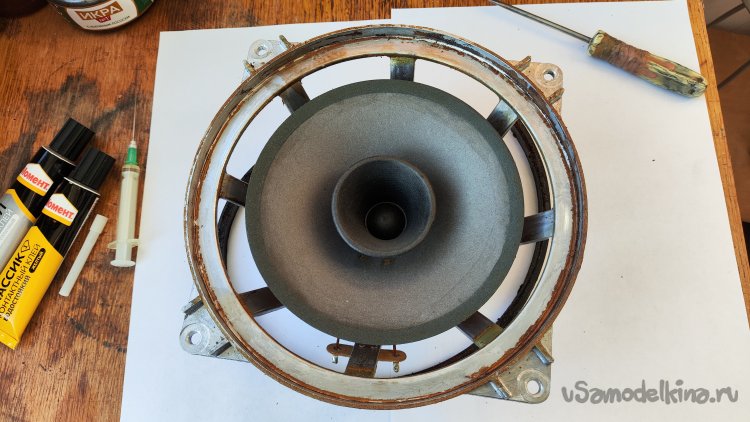

Тряпкой смоченной ацетоном смыл остатки подвеса и клея. Не весь клей хорошо отмок. Не стал его полностью удалять. Если его не берет ацетон, пусть там и живет.
Тряпкой с ацетоном смыл клей с резинки.

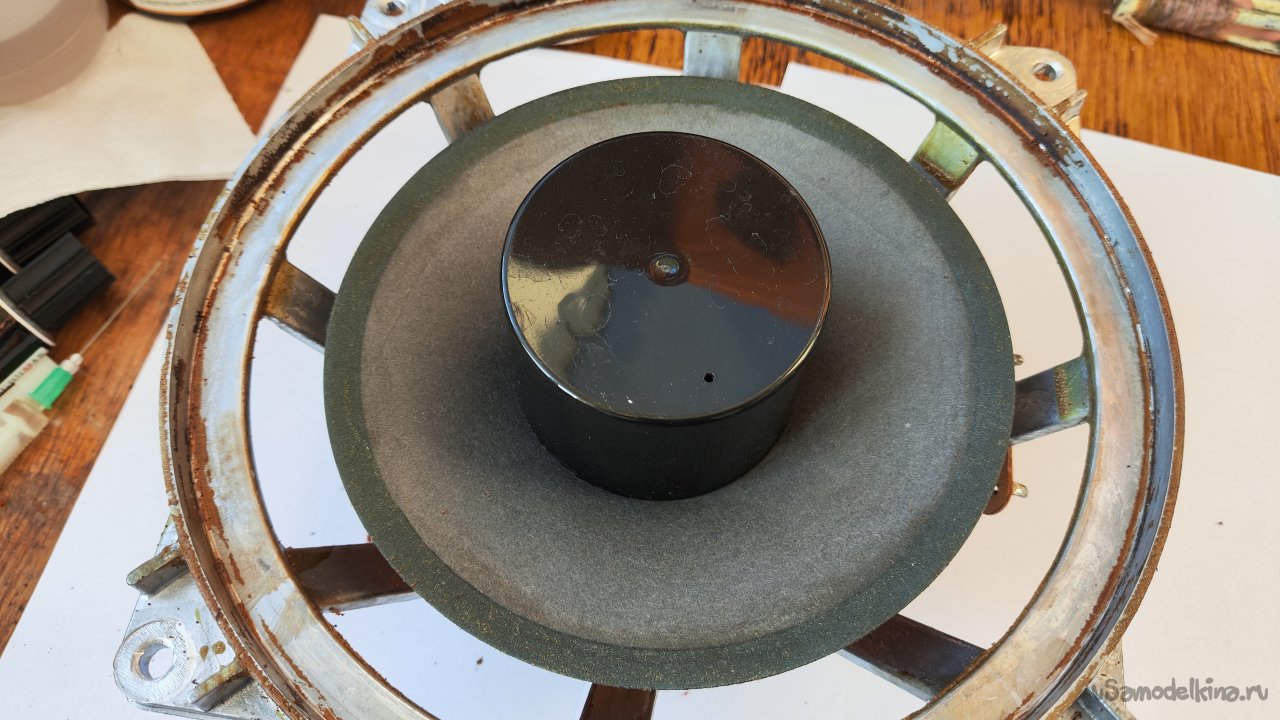

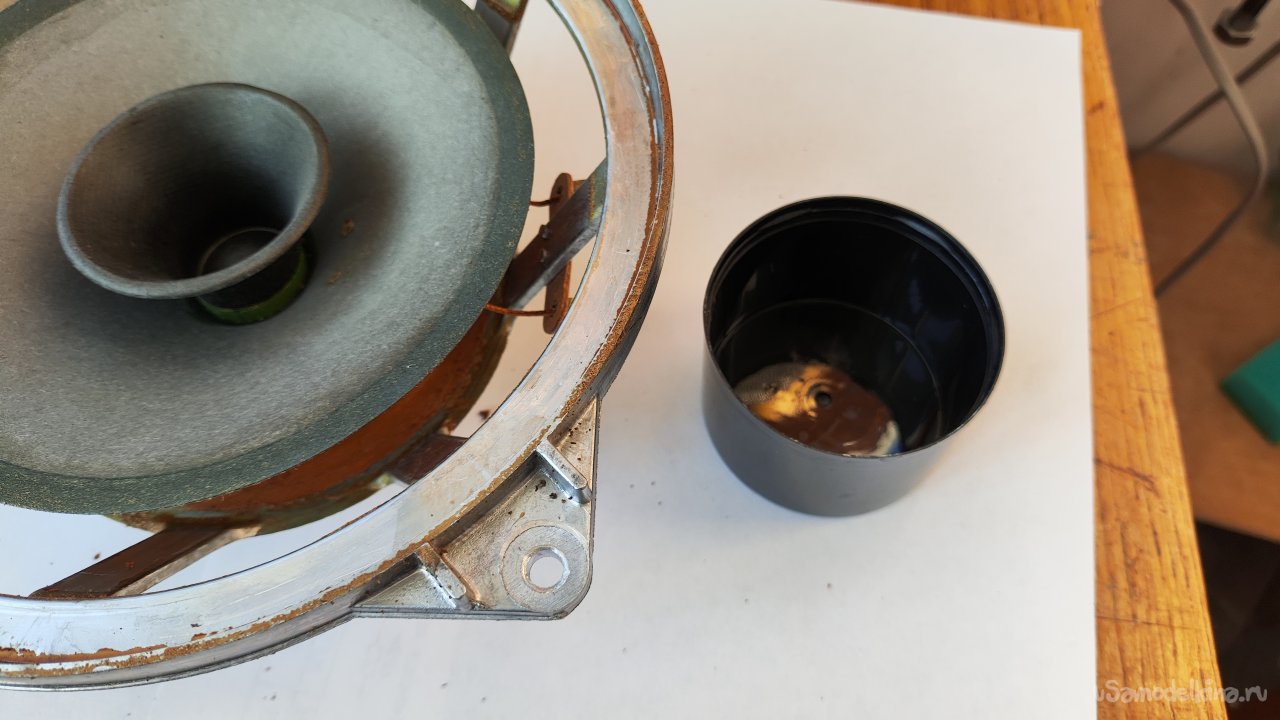

Для отклеивания колпачка рекомендуют сбоку налить ацетон и закрыть колпачок какой-нибудь крышкой, чтобы ацетон не сразу испарился и растворил клей. Я использовал крышку от большого баллона пены для бритья.

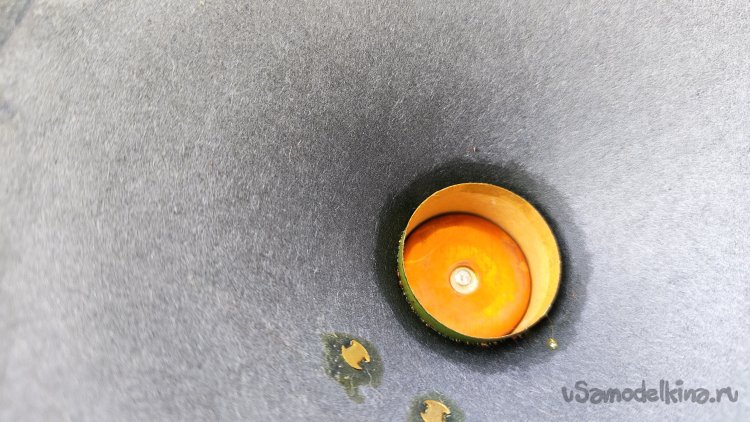

Наливаю сбоку ацетон, закрываю крышкой и жду три минуты, все как в видеоролике.
Колпачок не хочет отклеиваться. Залил еще, подождал еще пару минут. Все равно не хочет. Подумал и залил ацетон прями в колпачок. Может так клей размякнет?

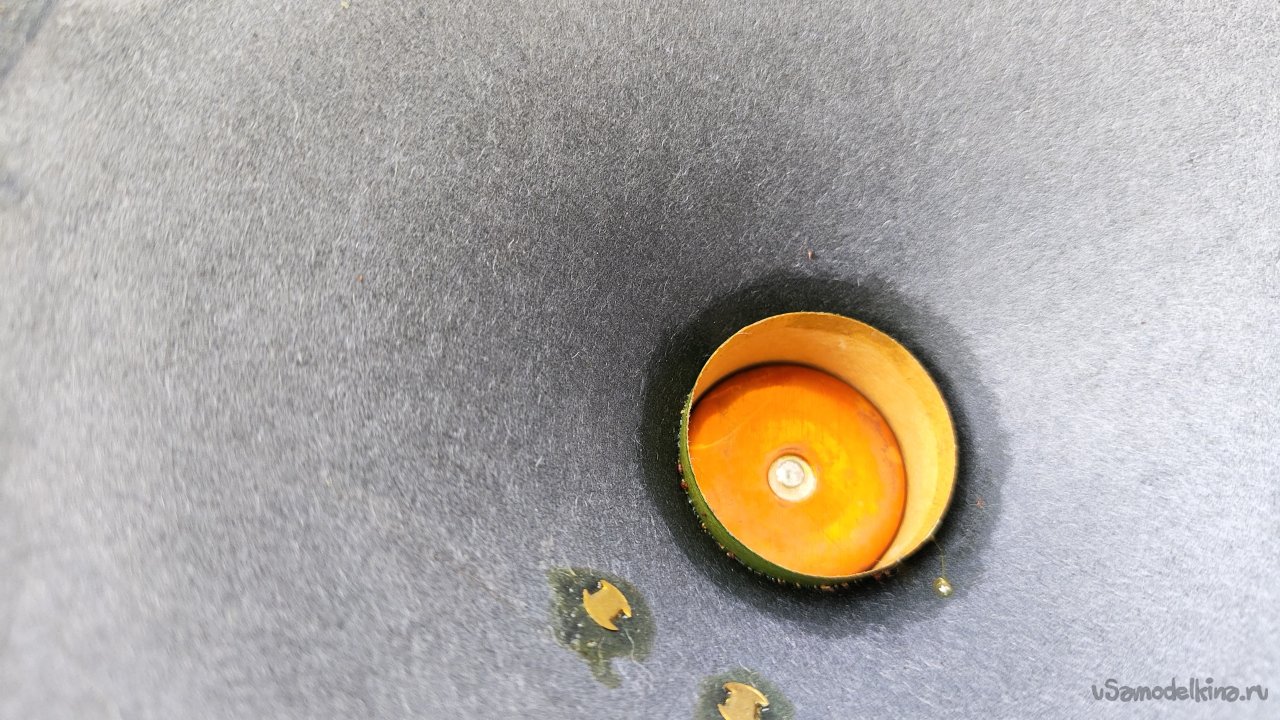

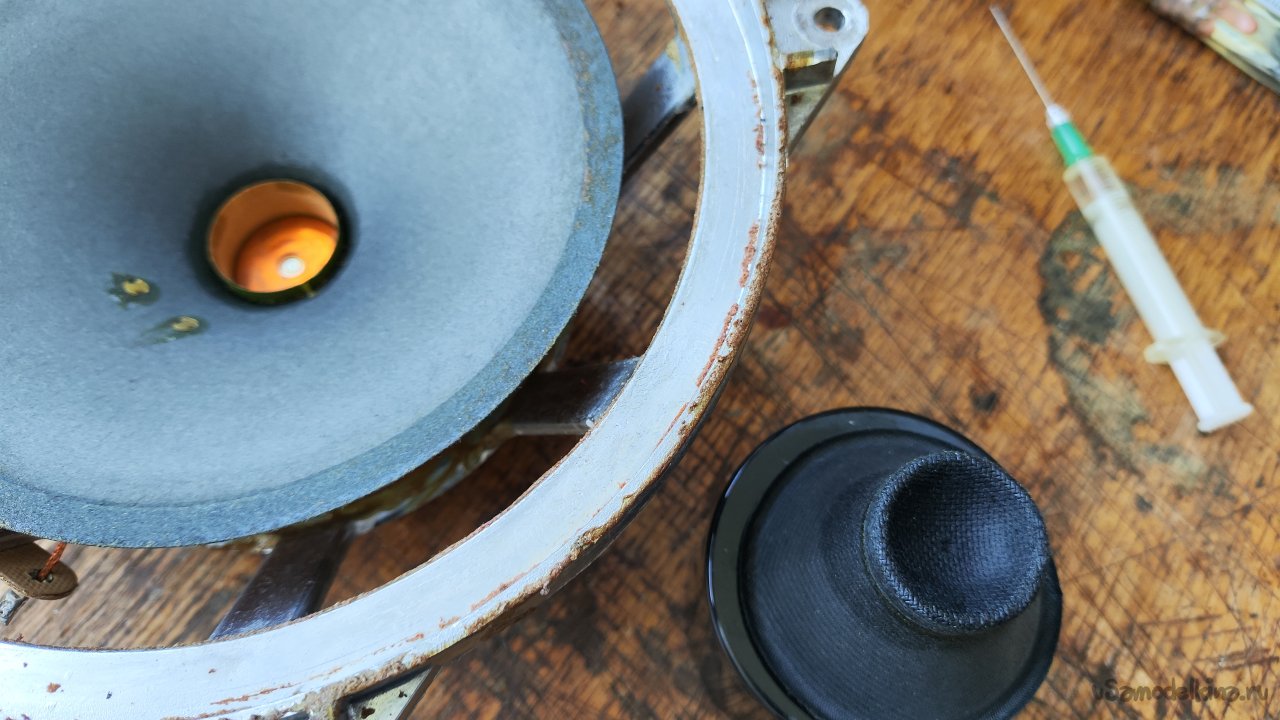

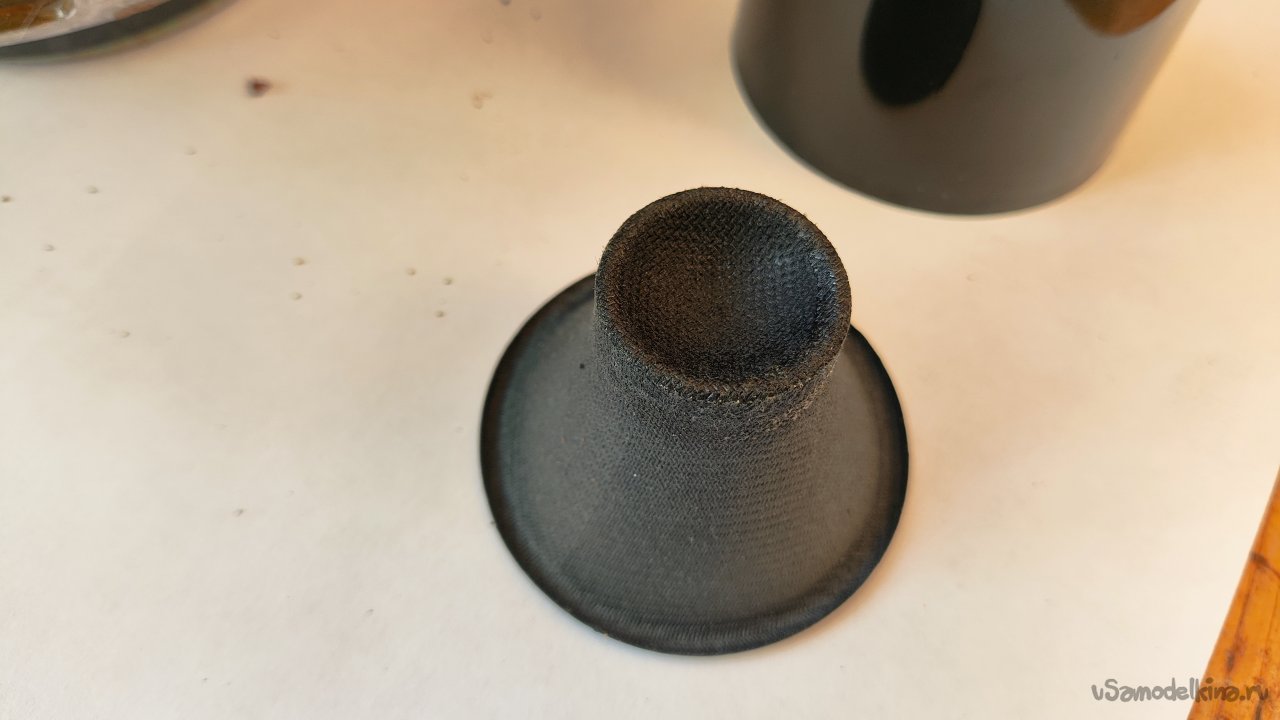

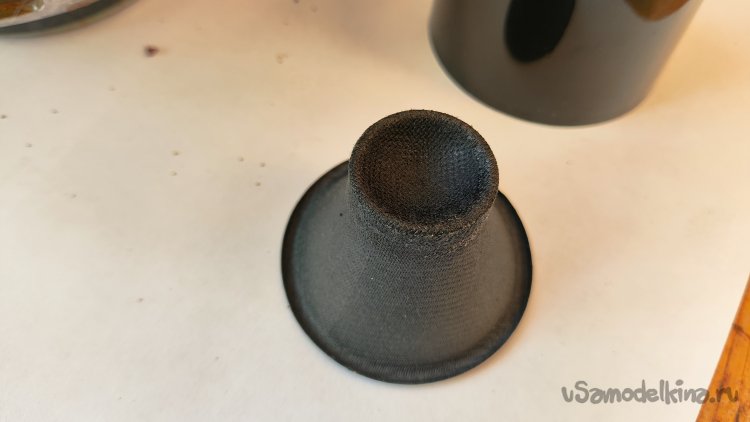

И правда, через пару минут колпачок стал двигаться и я его снял.

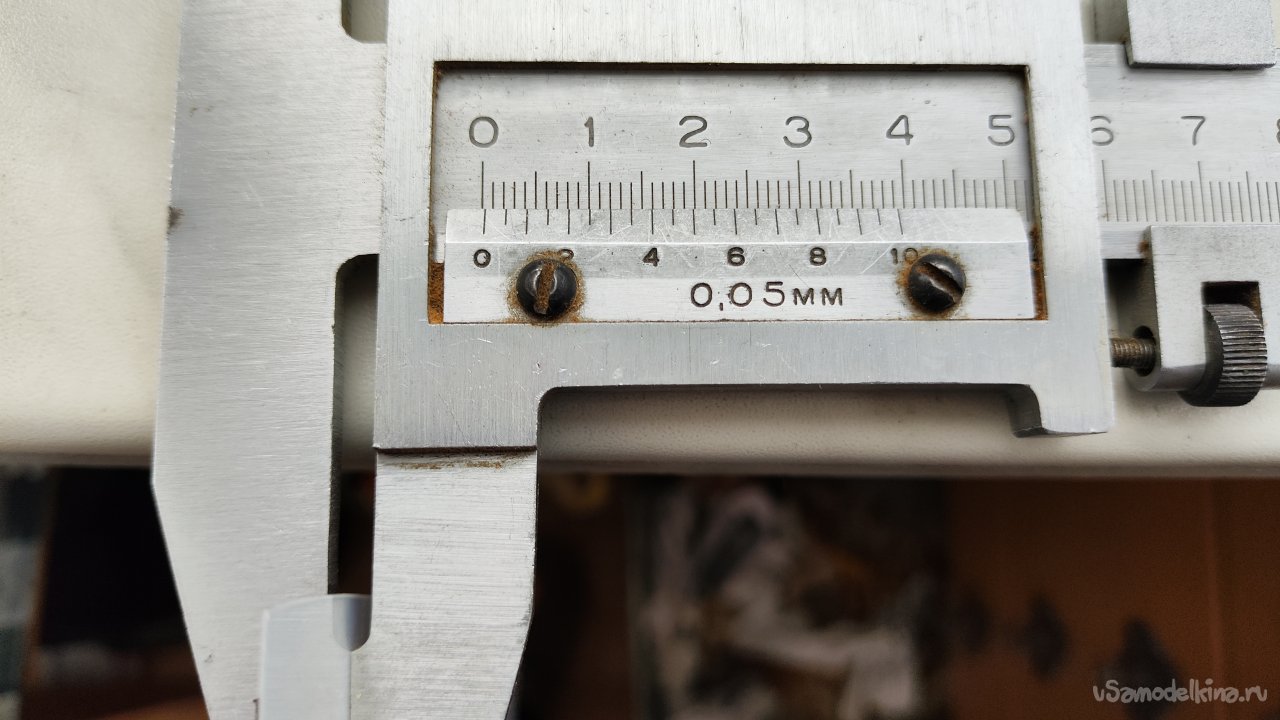

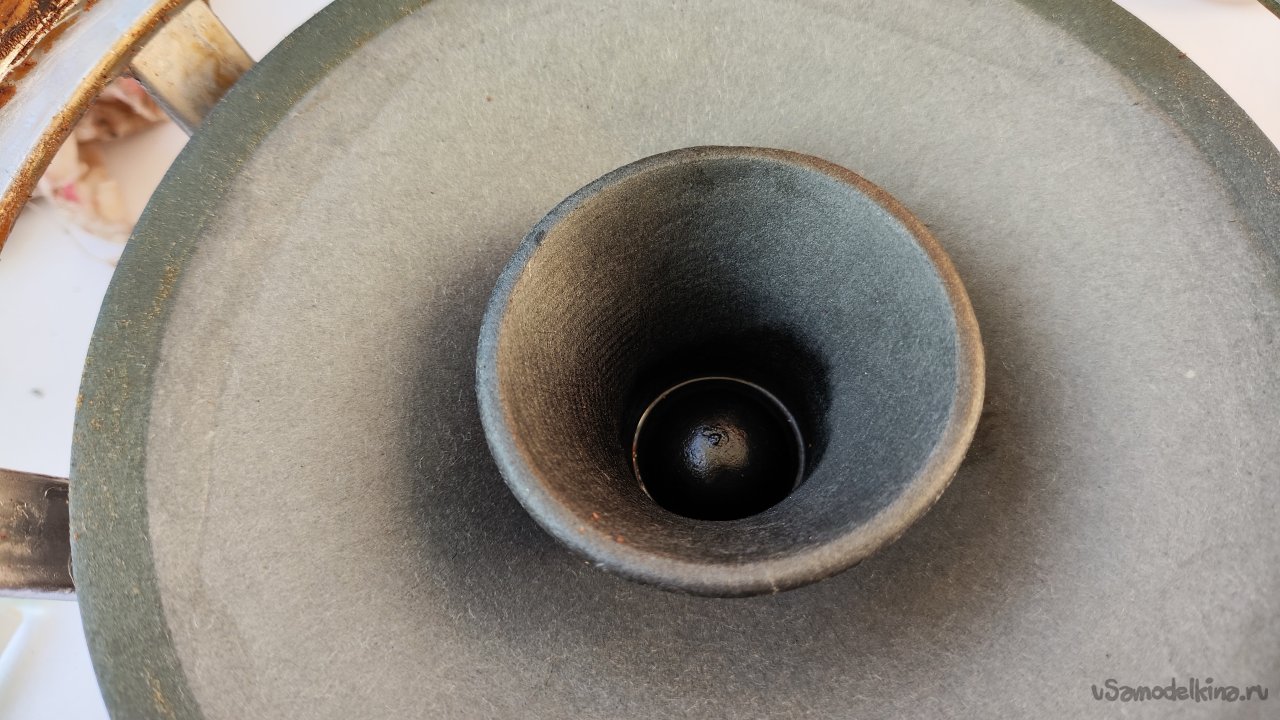

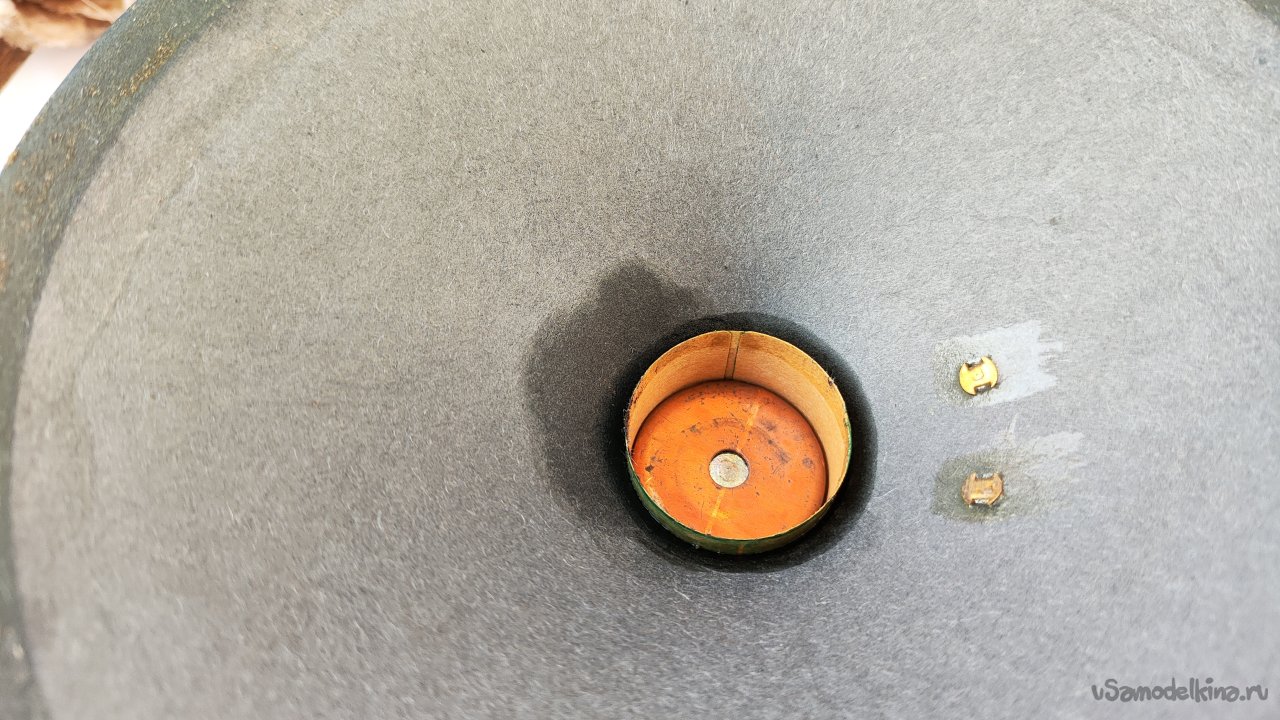

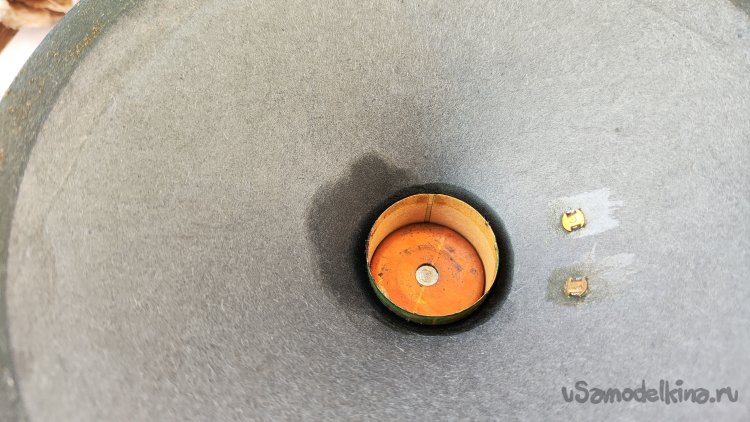

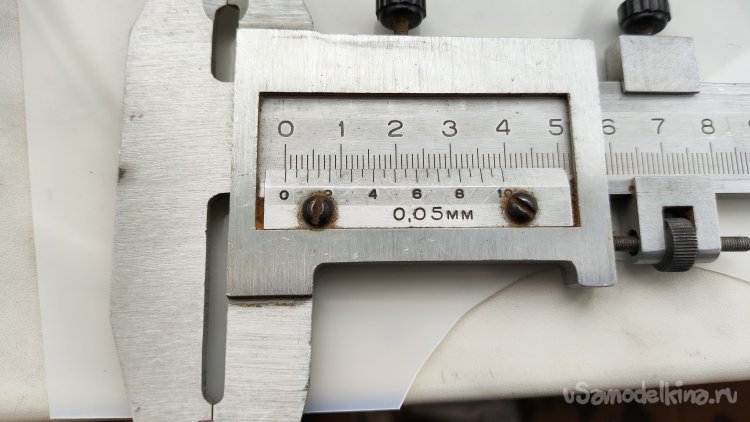

Без снятия колпачка не обойтись, диффузор необходимо отцентрировать, на нижней центровочной шайбе он болтается из стороны в сторону очень сильно. Рекомендуют использовать пленку, например фотопленку или другой похожий материал. У меня есть пара пленок разной толщины. Белая пленка толщиной 0,3 мм не подошла, я еле всунул в зазор четыре полоски по 5 мм шириной.

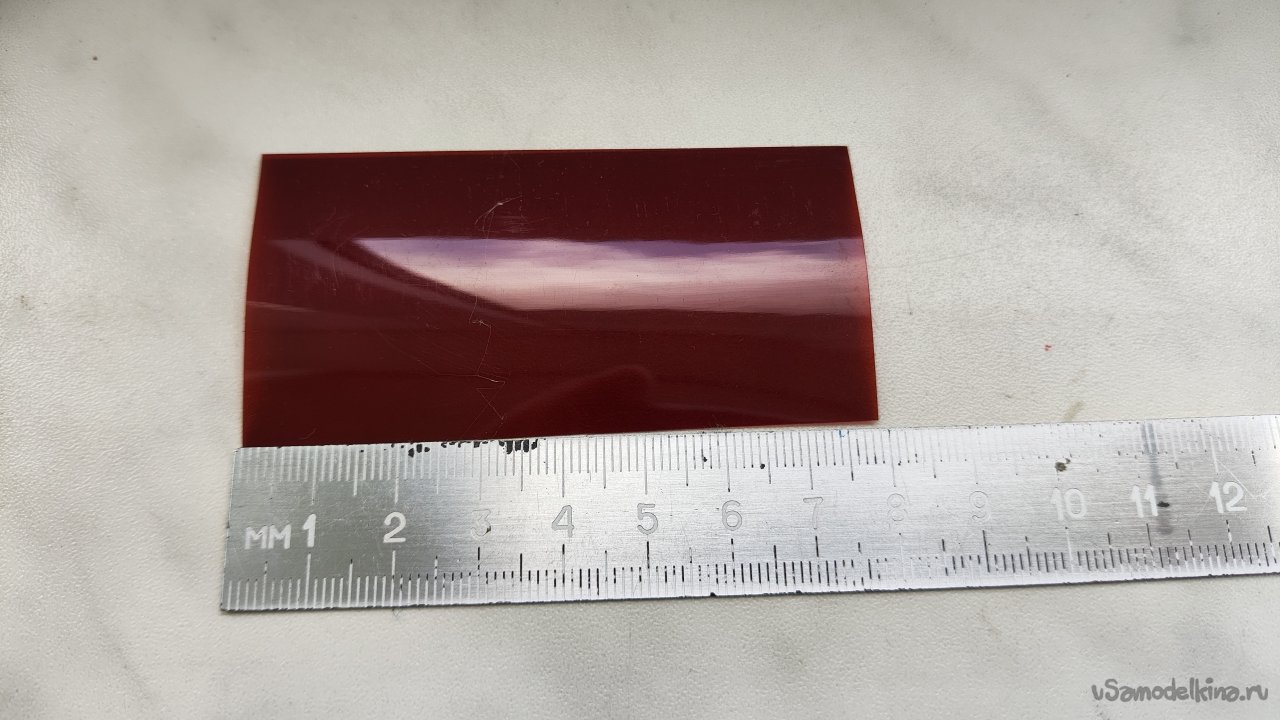

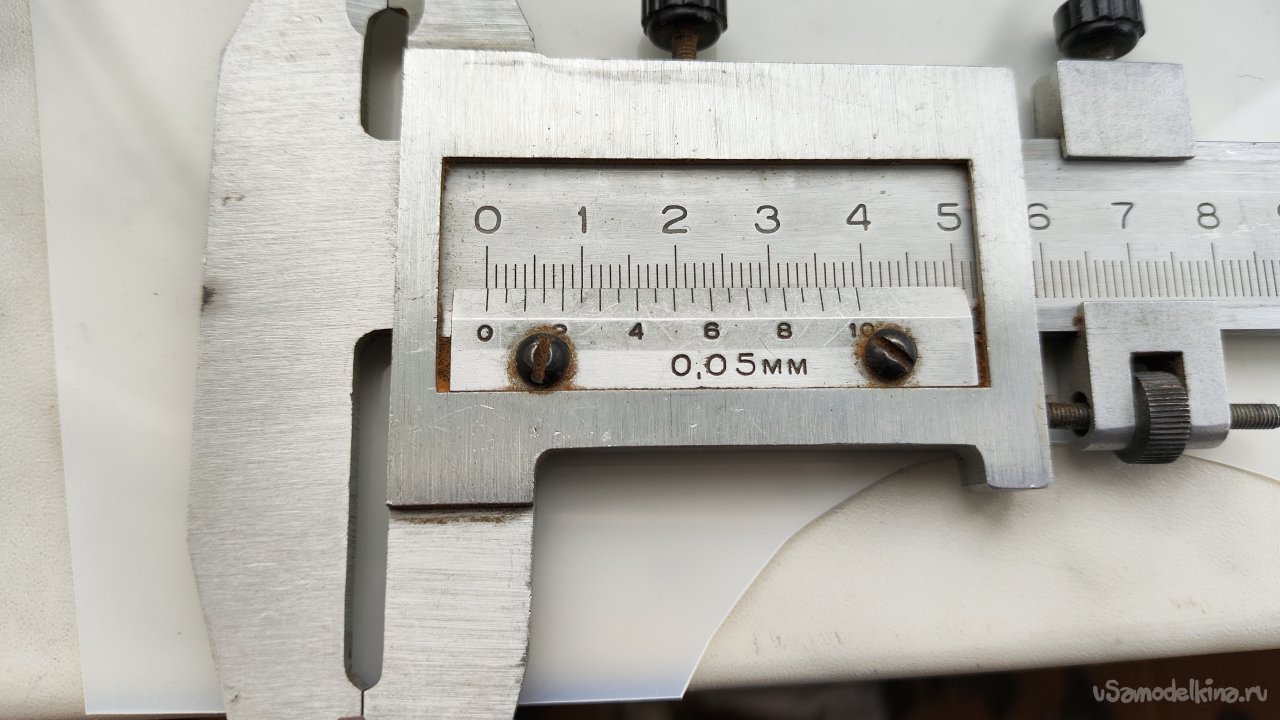

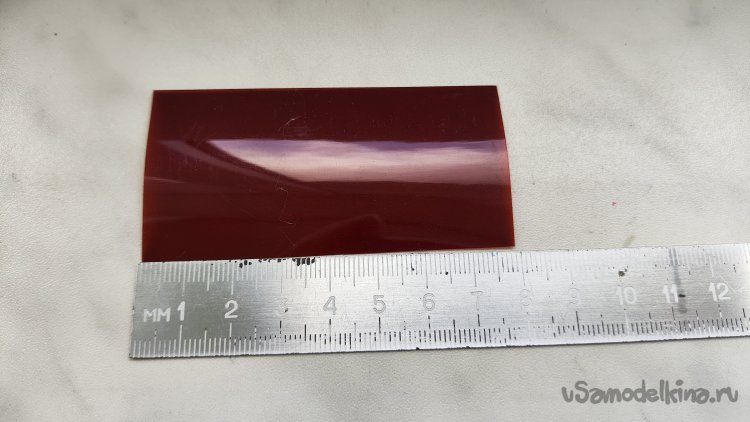

Другая пленка оказалась немного тонковатой 0,15 мм.

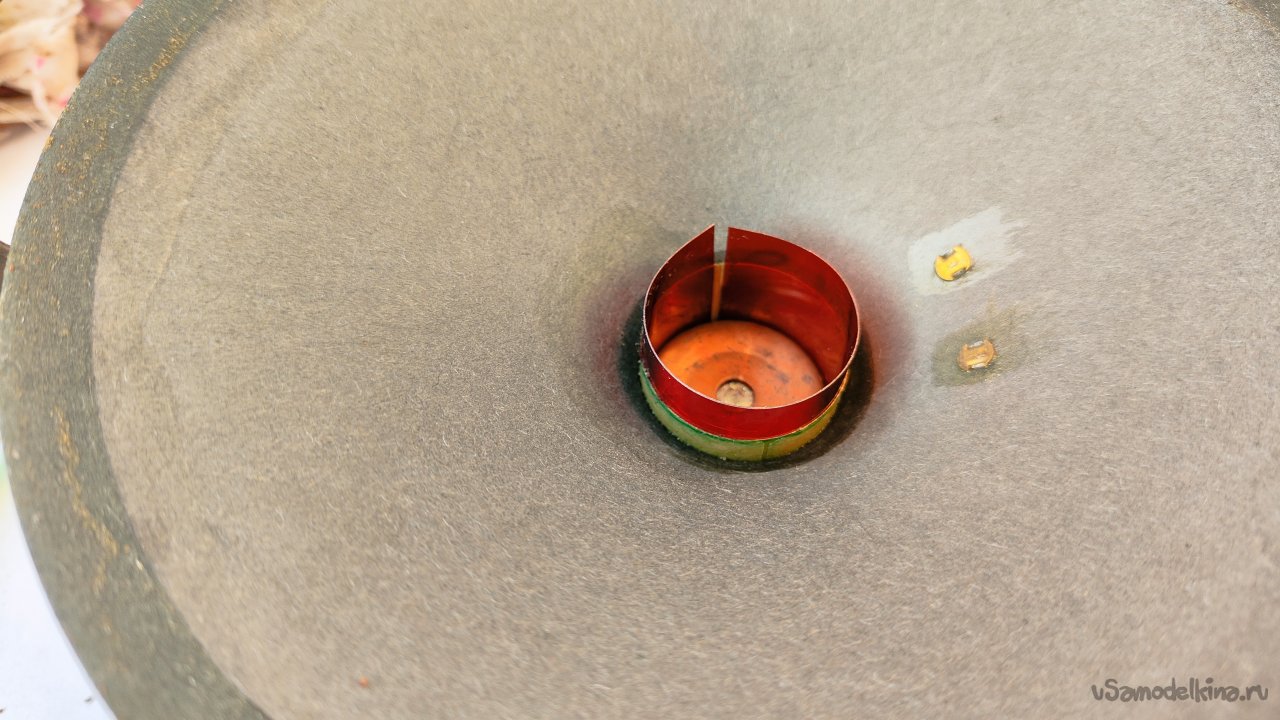

Отрезал пленку длиной чуть меньше 80 мм. Советовали 75 мм, что в принципе близко к правде.

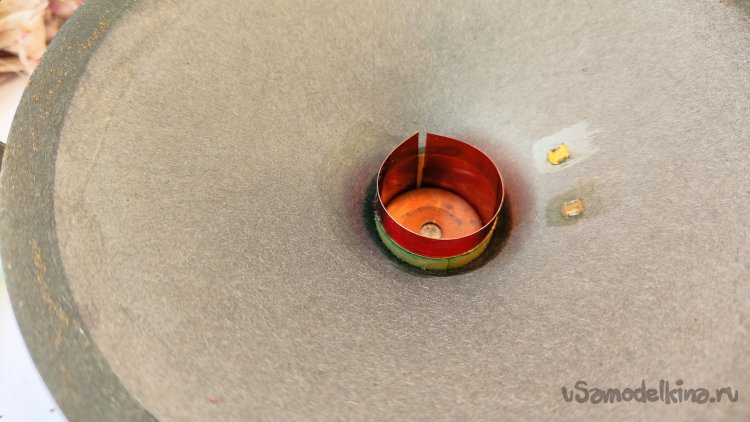

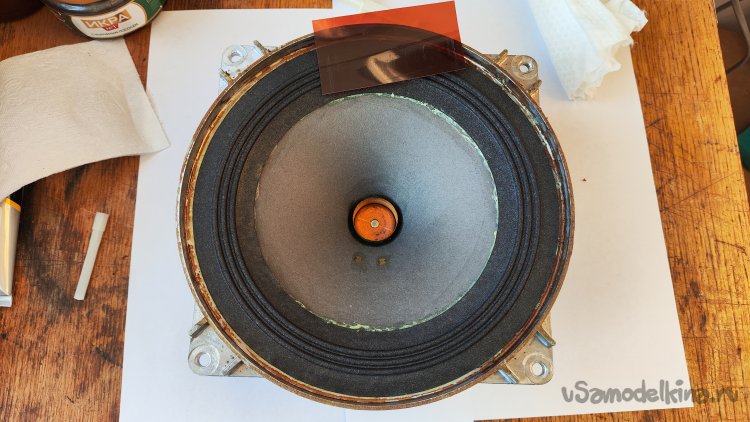

С пленкой толщиной 0,15 мм диффузор немного болтается, но в принципе стоит достаточно ровно. Была бы толщина 0,2 мм, было бы идеально.

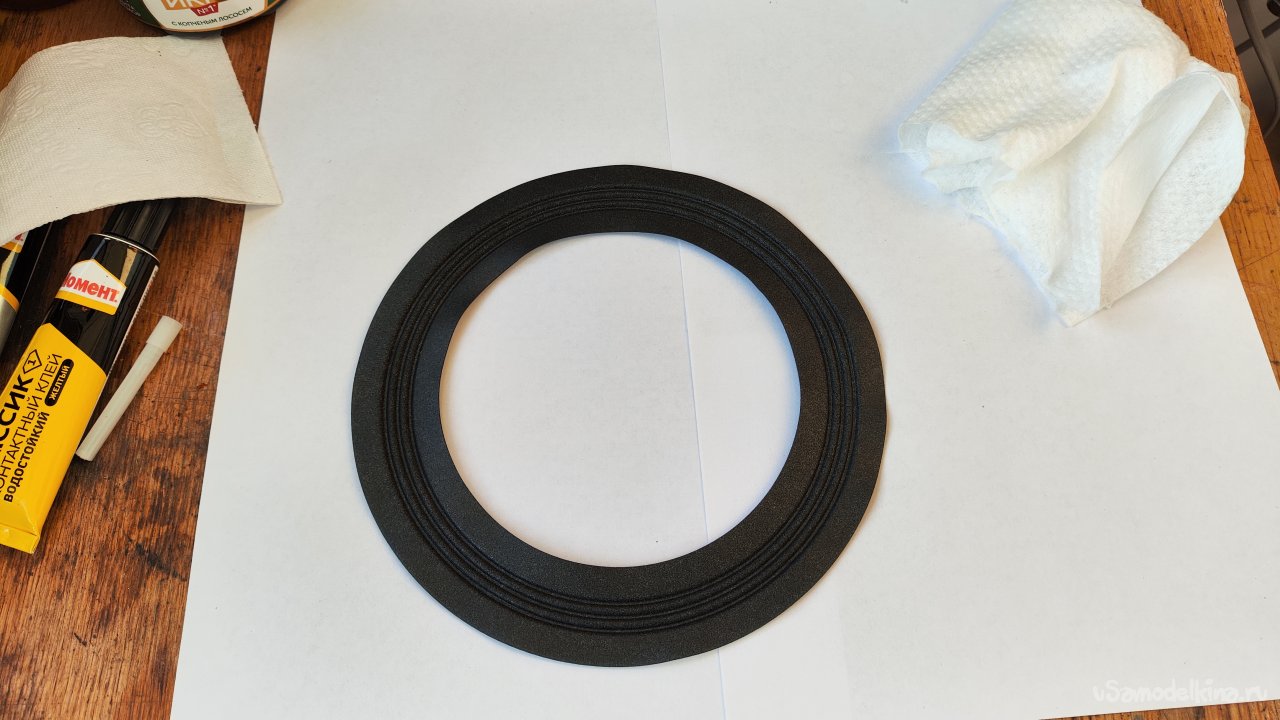

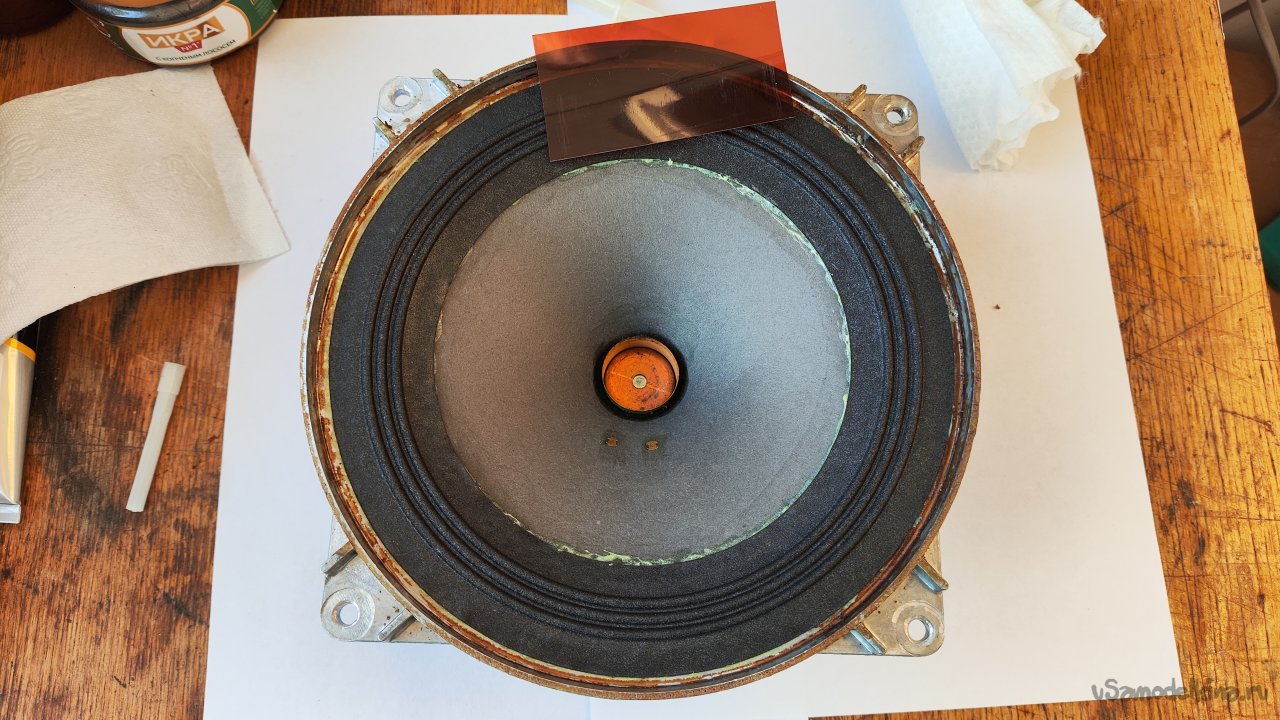

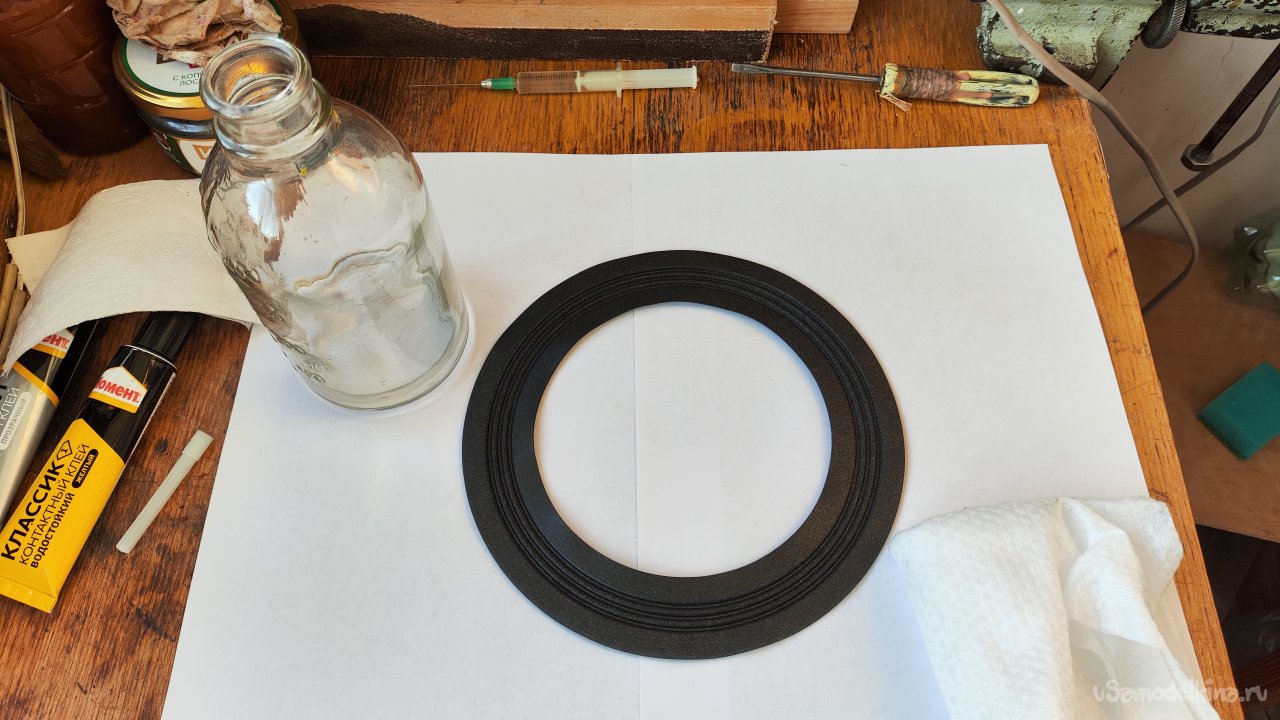

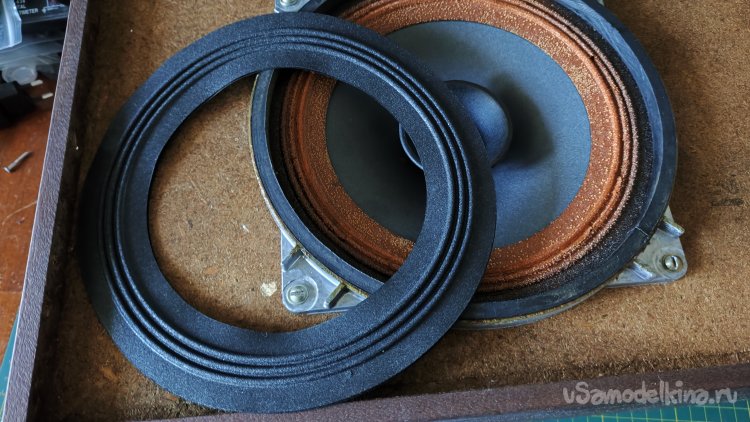

Примерил новый подвес, чтобы определиться, как его вклеивать.

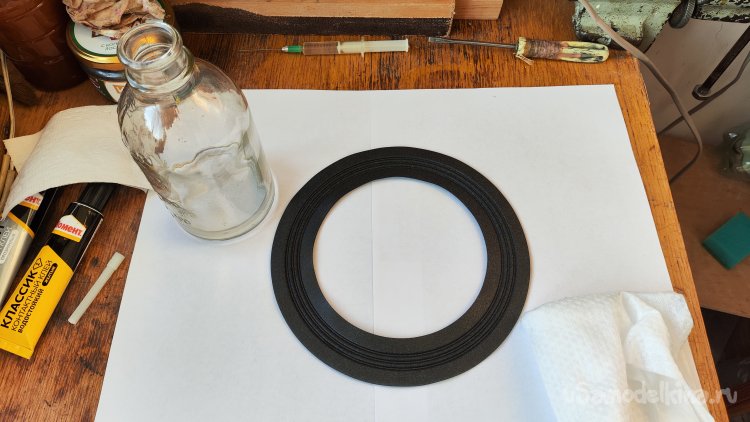

Для начала решил обезжирить подвес спиртом.

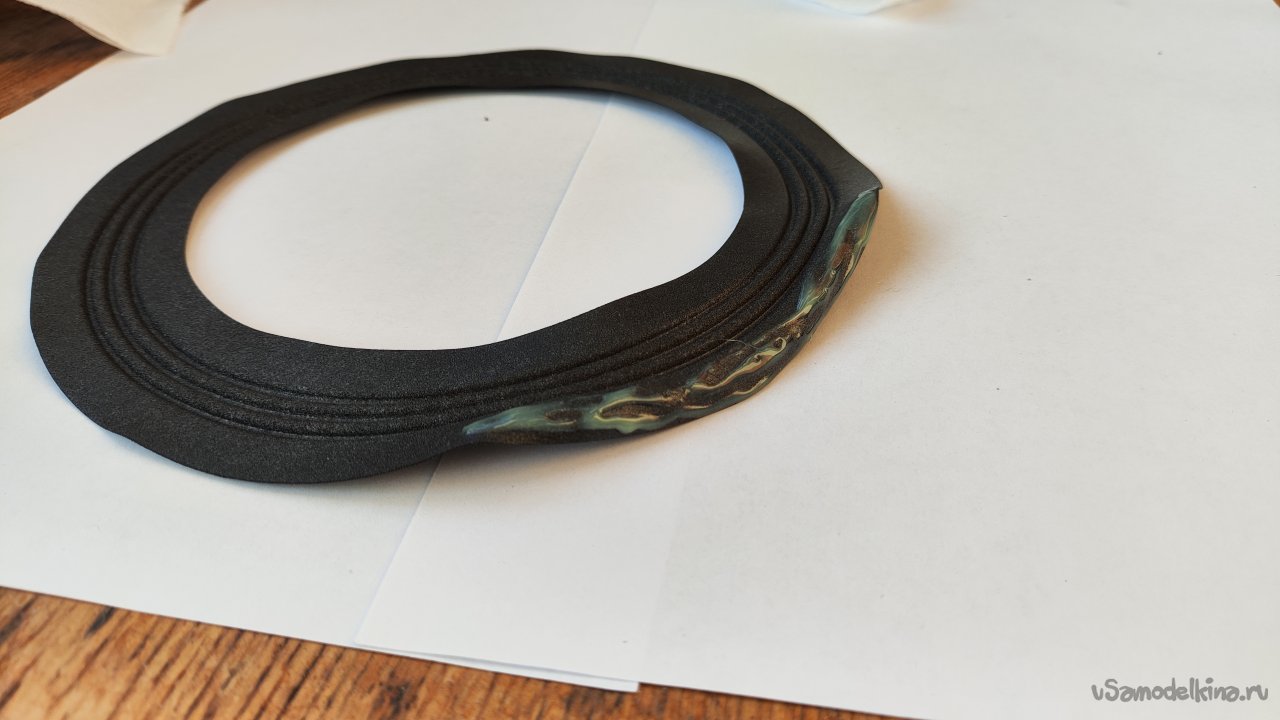

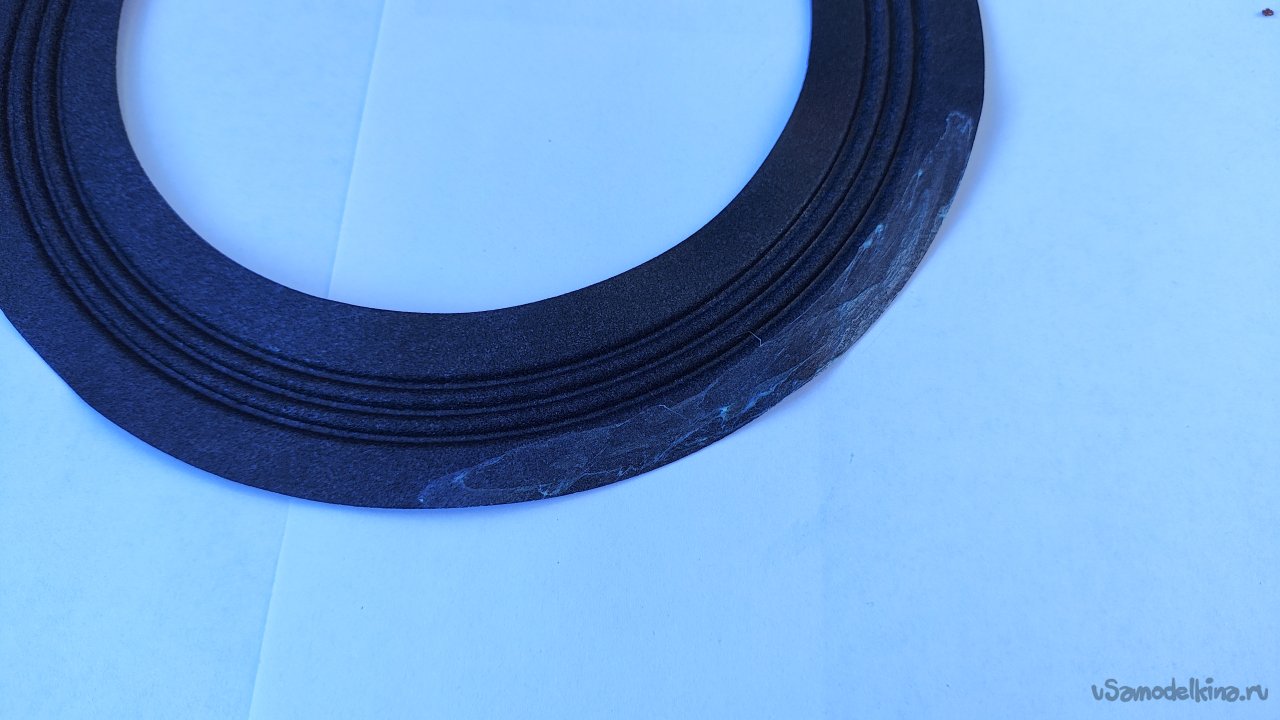

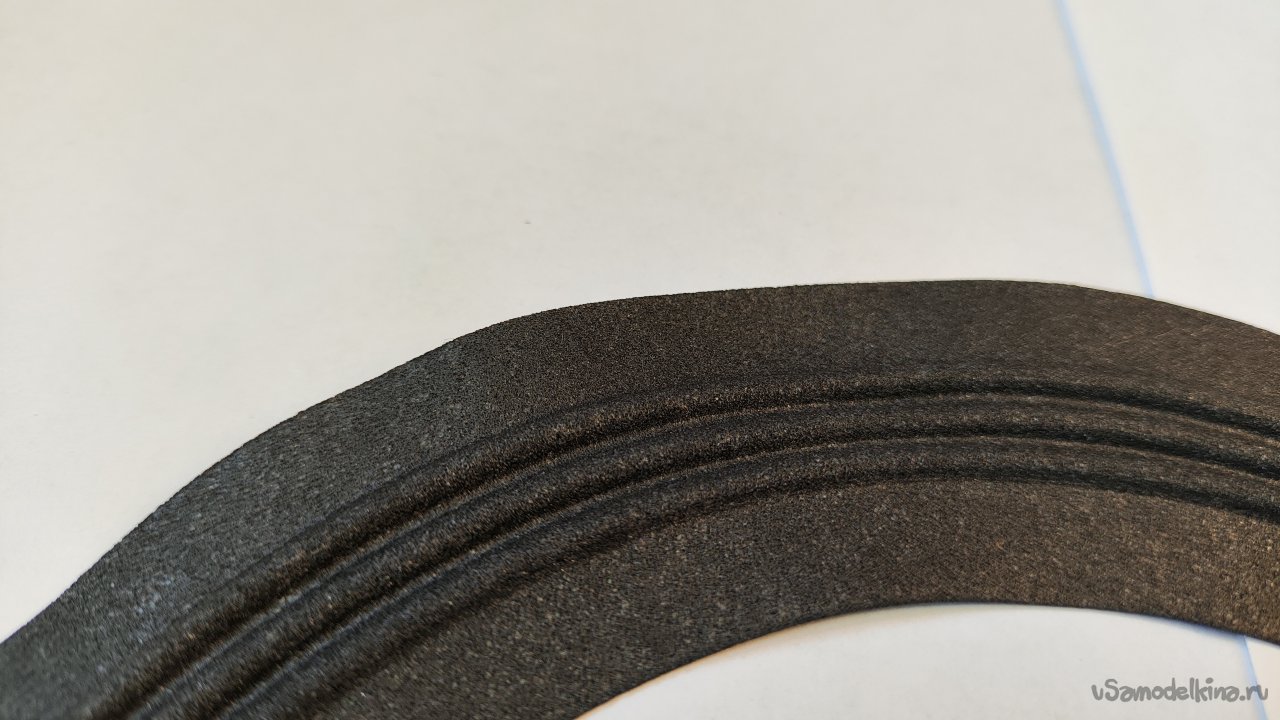

Последствия я себе и представить не мог. При контакте со спиртом подвес стало коробить и скручивать. Решил, что у меня минус один подвес, но после высыхания спирта подвес стал принимать первоначальную форму. На фото еще видно небольшое искривление, но потом все стало, как было.
Обезжиривание отменяется, будем наносить клей.
В одном ролике клей наносился только на одну поверхность склеивания, на корзину динамика и диффузор. В другом ролике клей наносили еще и на подвес. Решил, что наносить клей на две поверхности более правильно. Я не помню, что за клей наносил автор ролика, мне кажется, что такой же как у меня, но на его подвес клей никак не повлиял. Я же увидел то же, что и при попытке обезжирить подвес.
Быстро стер весь свежий клей салфеткой. Поверхность подвеса постепенно выровнялась. А я уже второй раз чуть не списал подвес в утиль. Хорошо, что все обошлось, цена у подвесов не сильно большая, но и не маленькая, за пару подвесов 7 баксов.

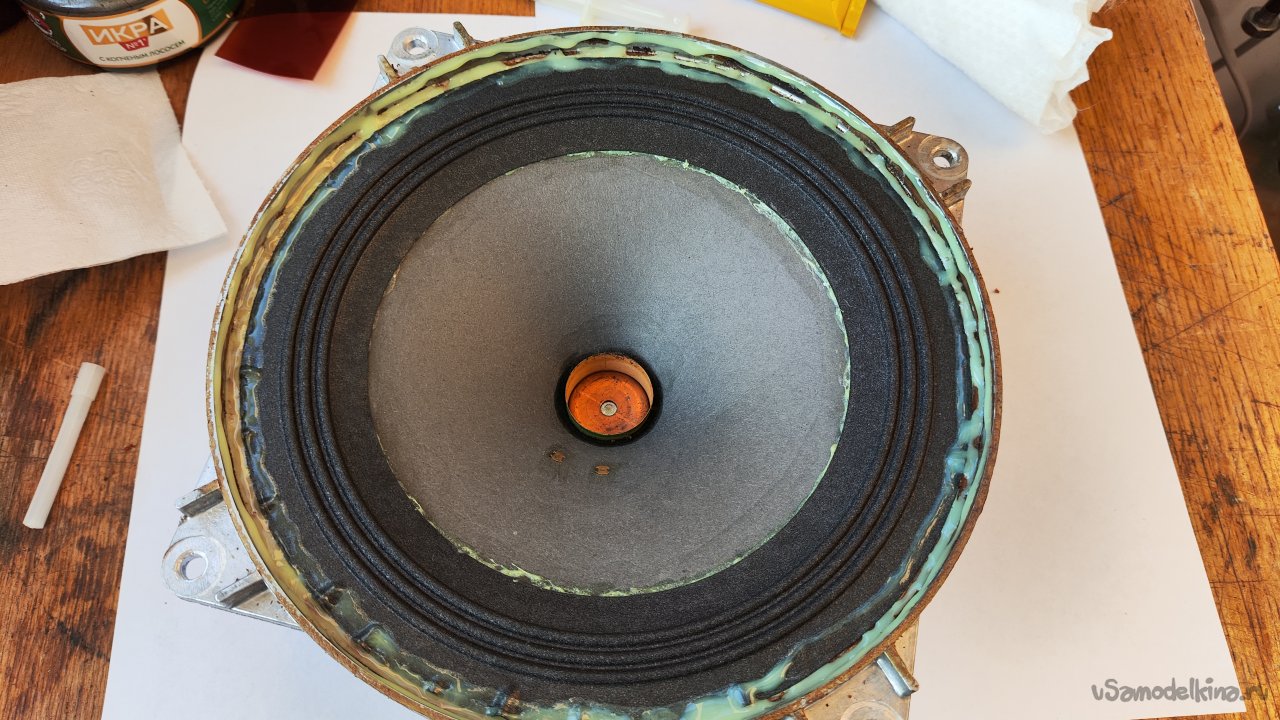

Решено, буду наносить клей только на одну поверхность. Пока медленно размазывал первый слой клея, он впитался в диффузор. Пришлось нанести еще один слой. В результате клея где-то было нормально, а где-то много. Снимать все это времени не было, поэтому только фото конечного результата. Выглядит страшненько.
Наношу слой клея на корзину, чтобы приклеить резинку.

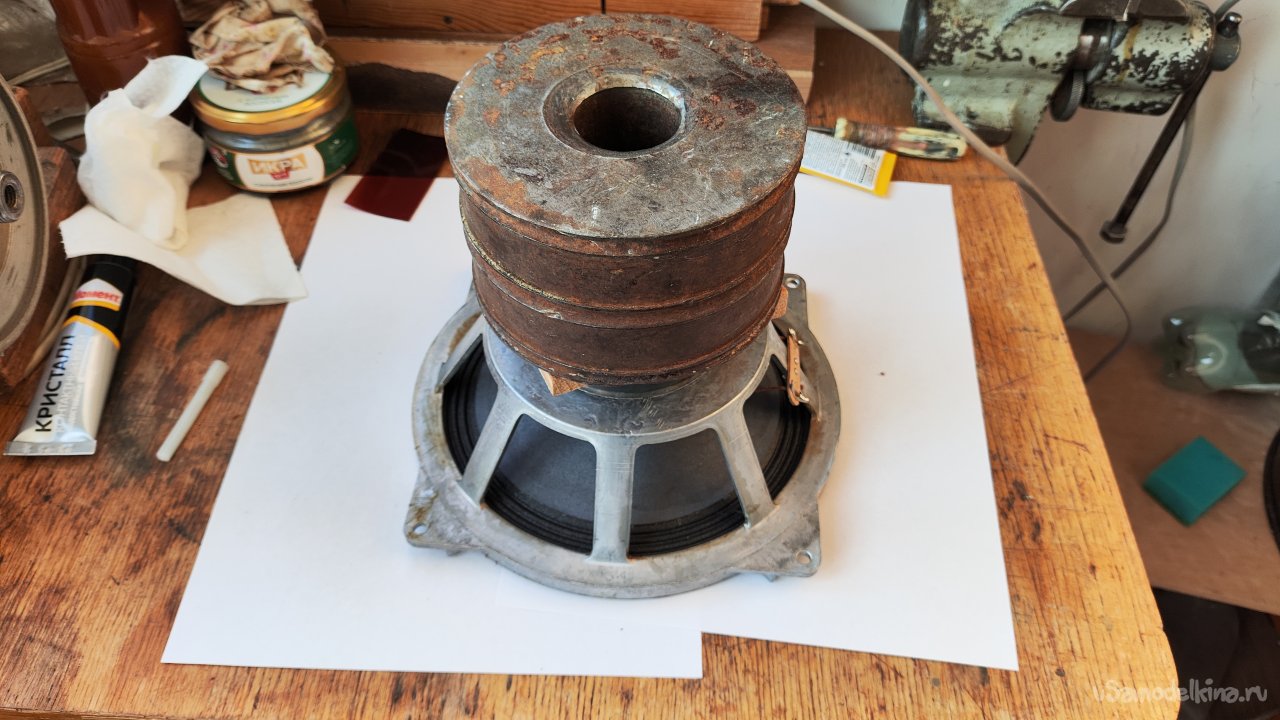

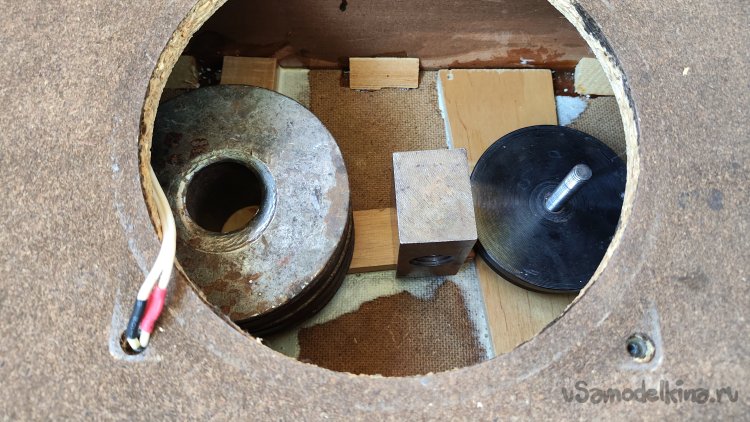

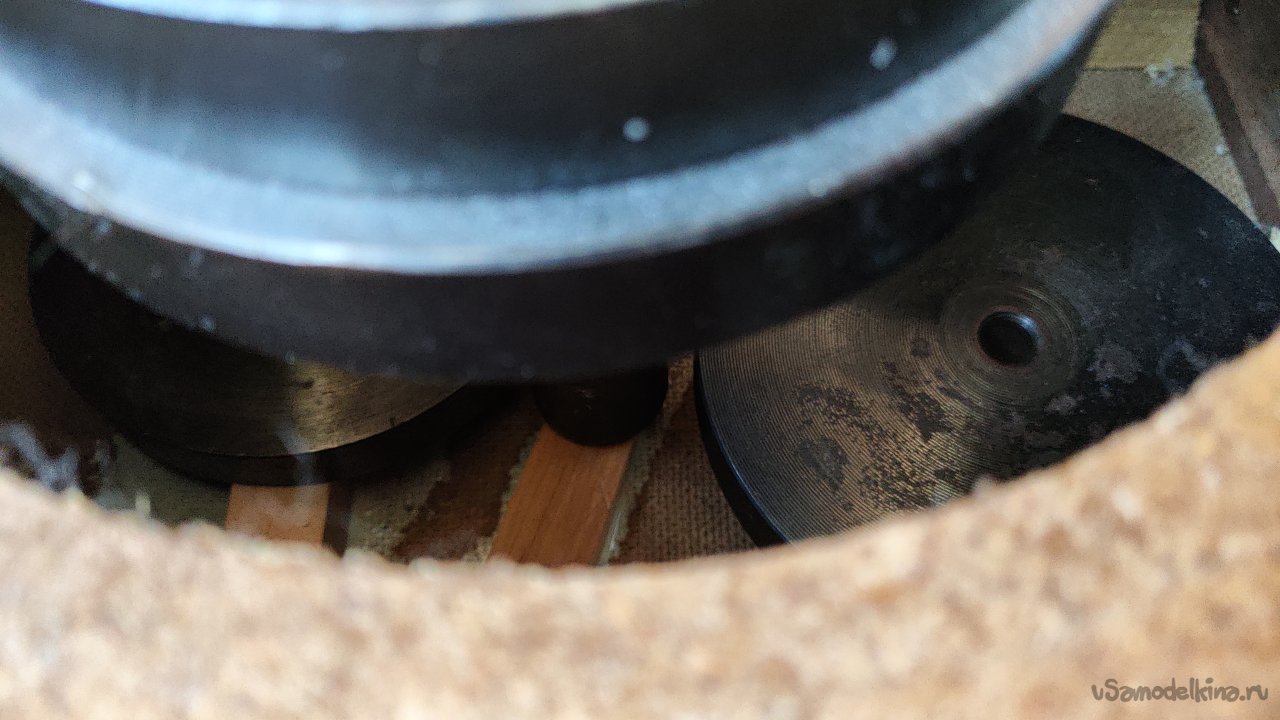

На саму резинку клей не наносил. Клея опять много, подвес опять коробит. Прижал резинку, протер излишки клея салфеткой. Перевернул динамик и прижал сверху грузом, через обрезок доски. На фото груз выглядит килограмм на 20, но это просто такой ракурс. Там и 10 килограмм нет.

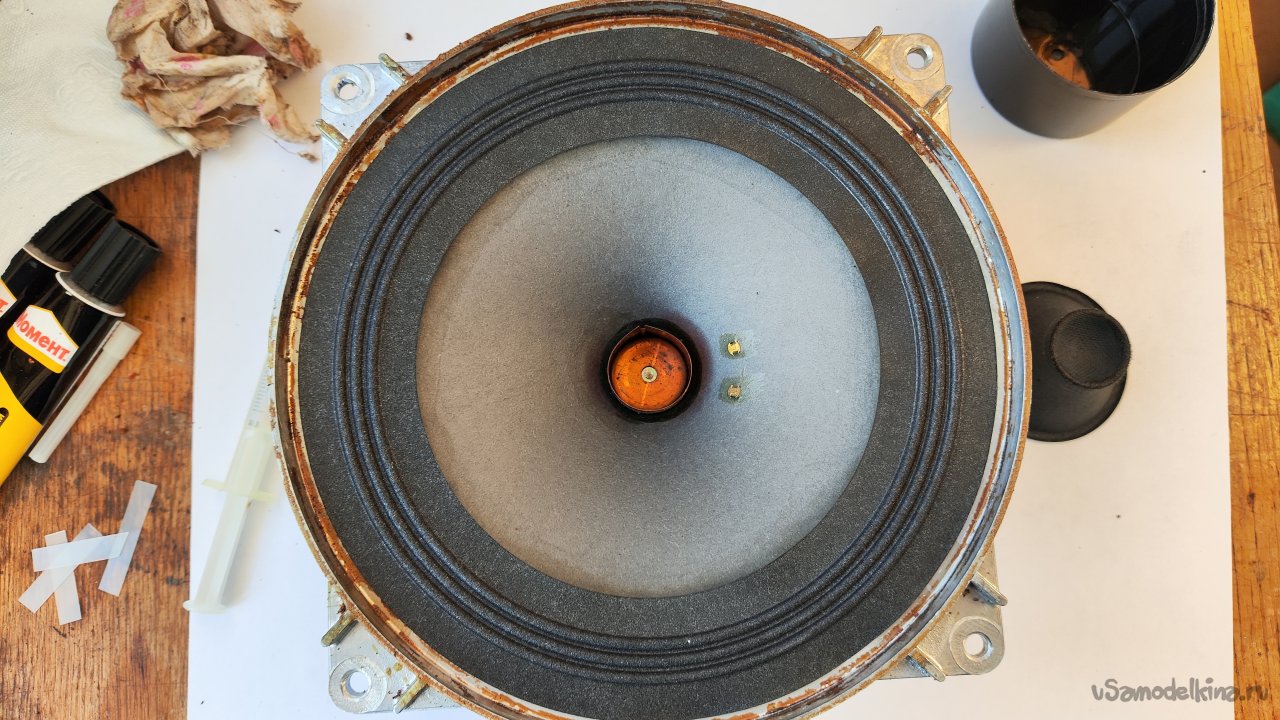

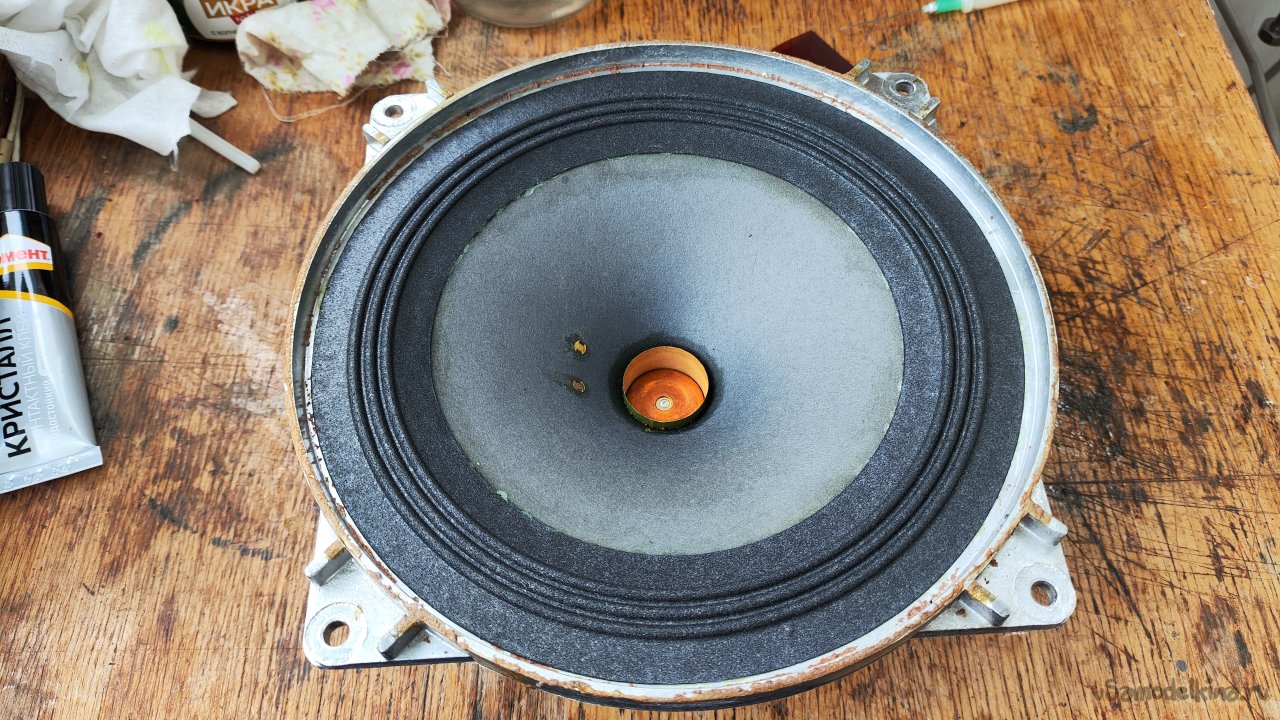

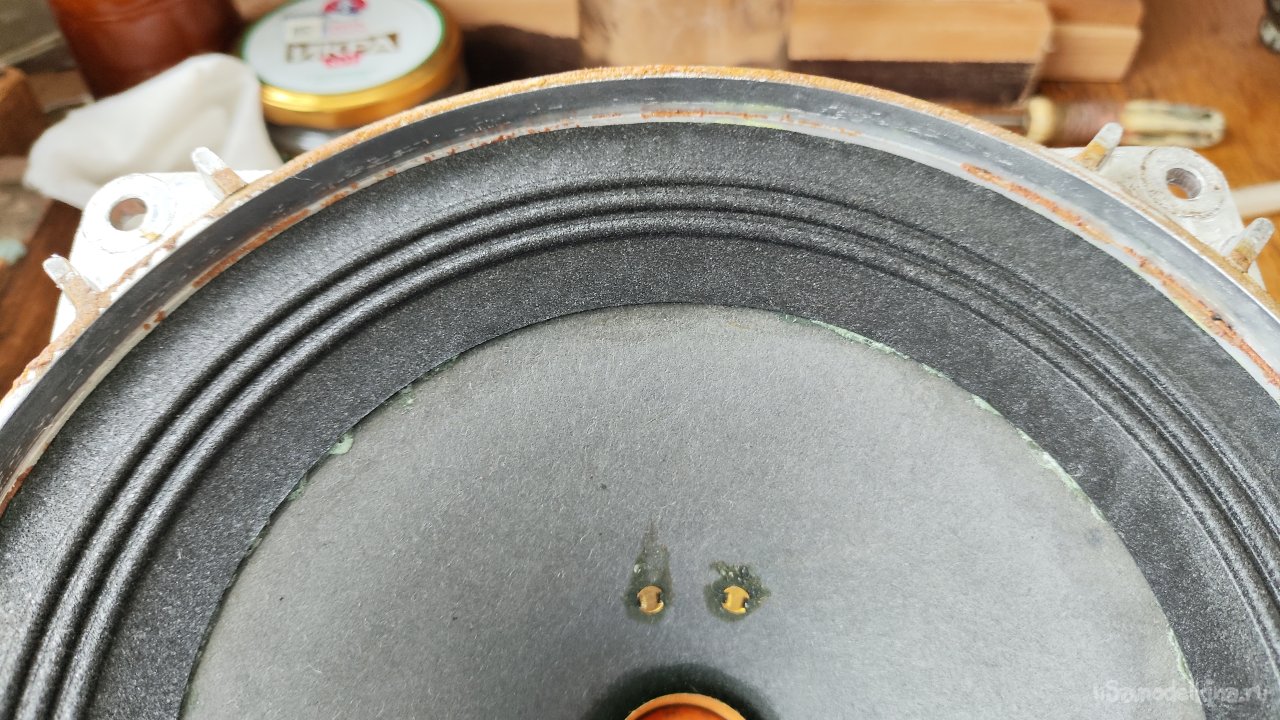

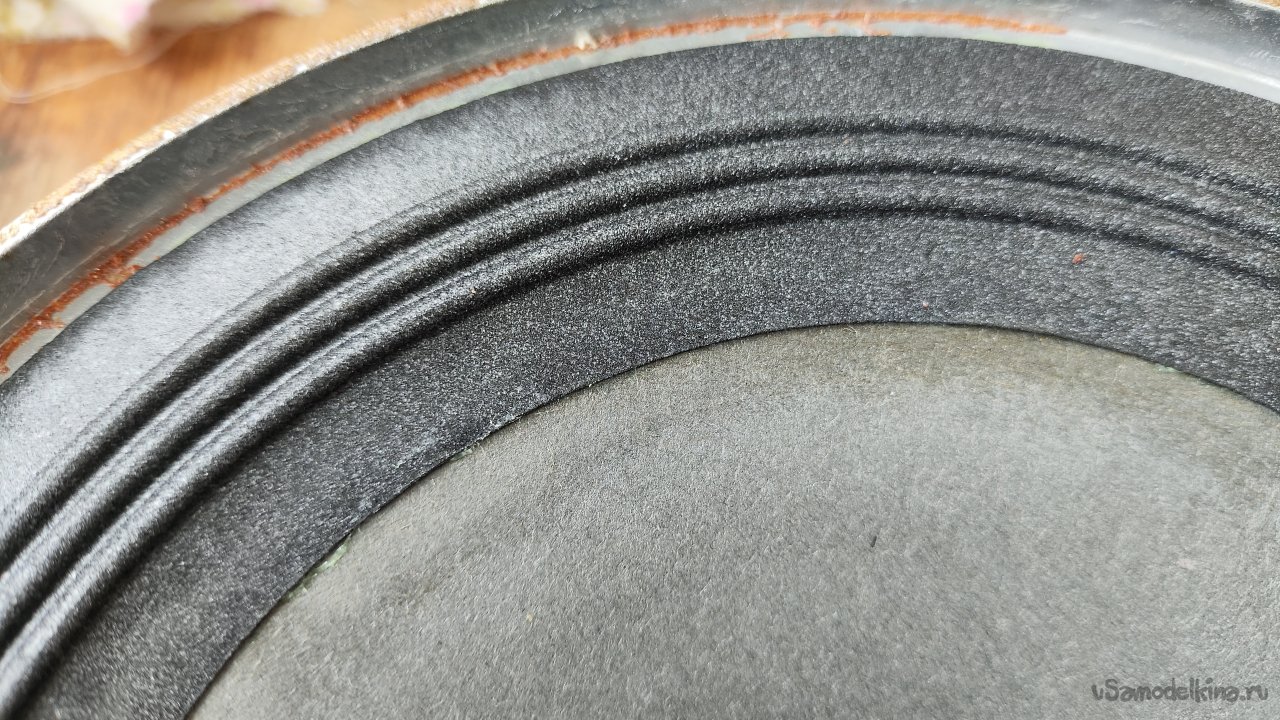

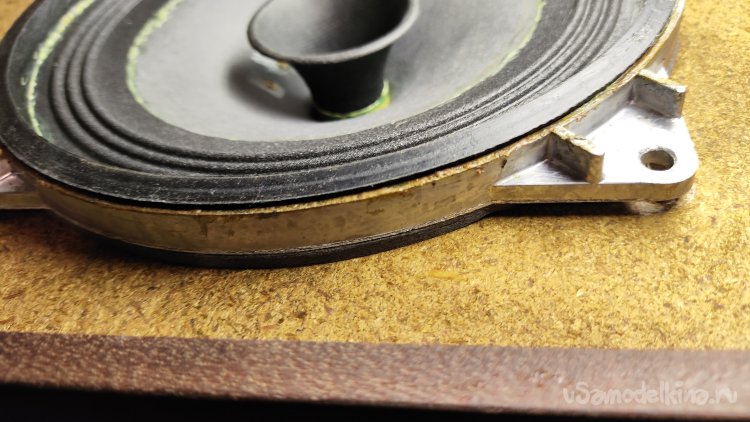

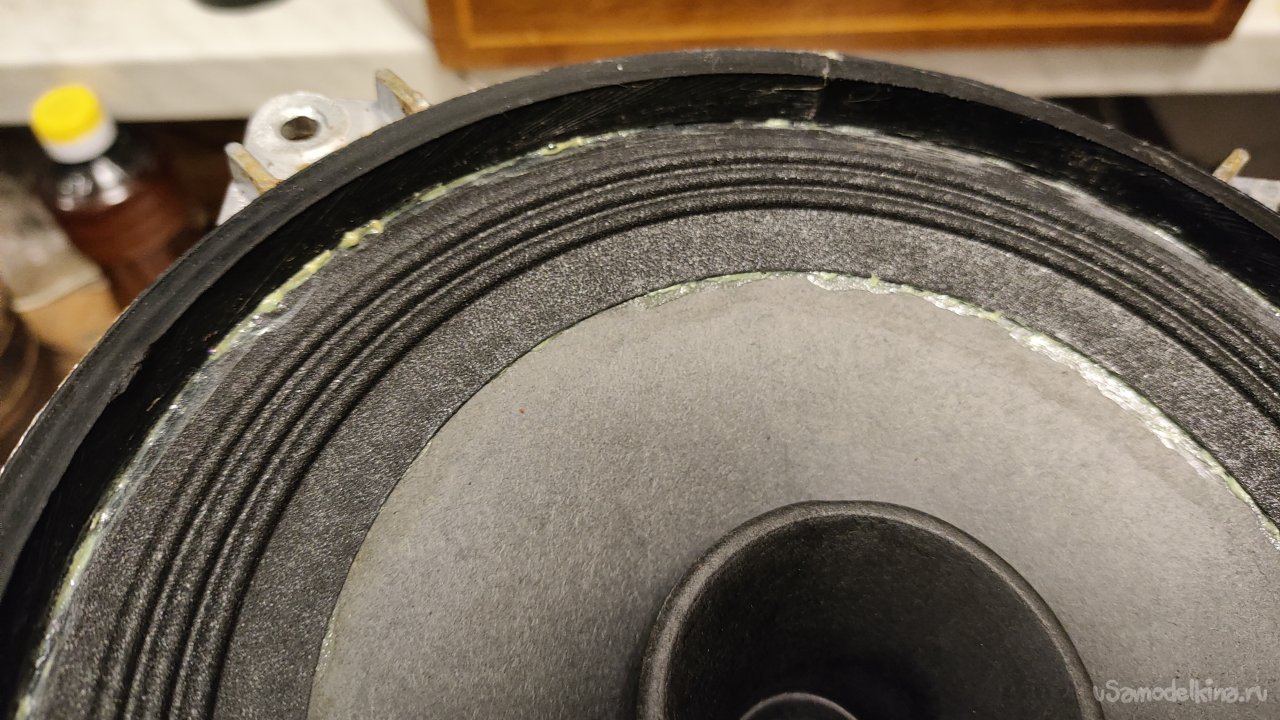

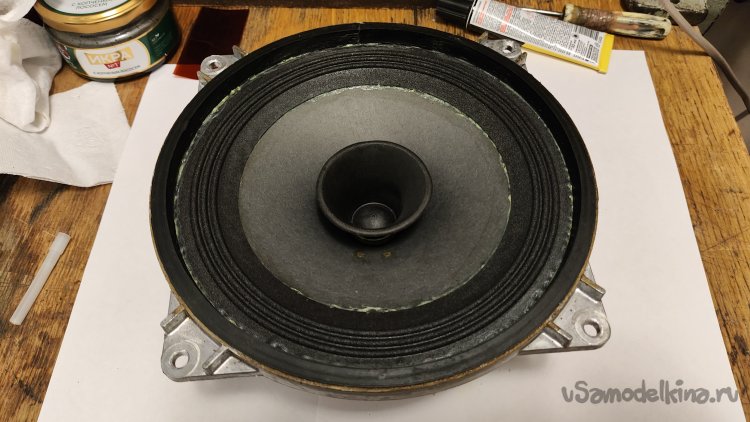

Через час снимаю груз. Не сказать, что все получилось идеально и красиво. Все получилось неряшливо, клея было очень много, наносил я его слишком медленно. Еще желтый клей хорошо виден. Но мы не расстраиваемся, первый опят не всегда бывает идеальный.

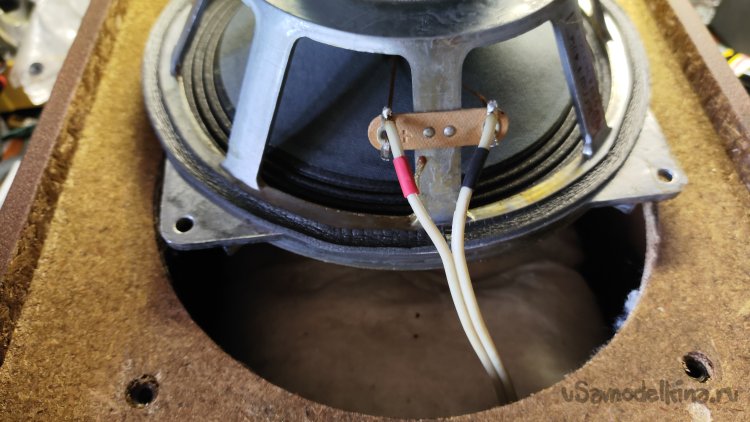

Припаиваю к динамику провода.

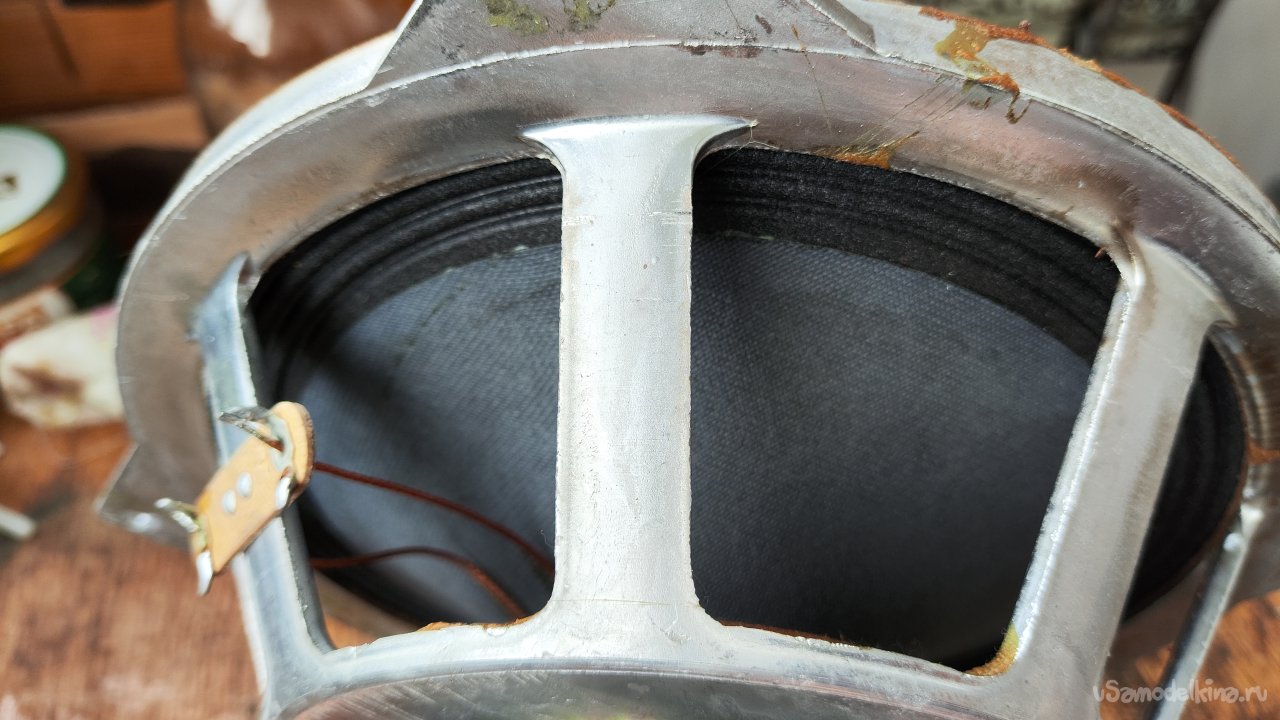

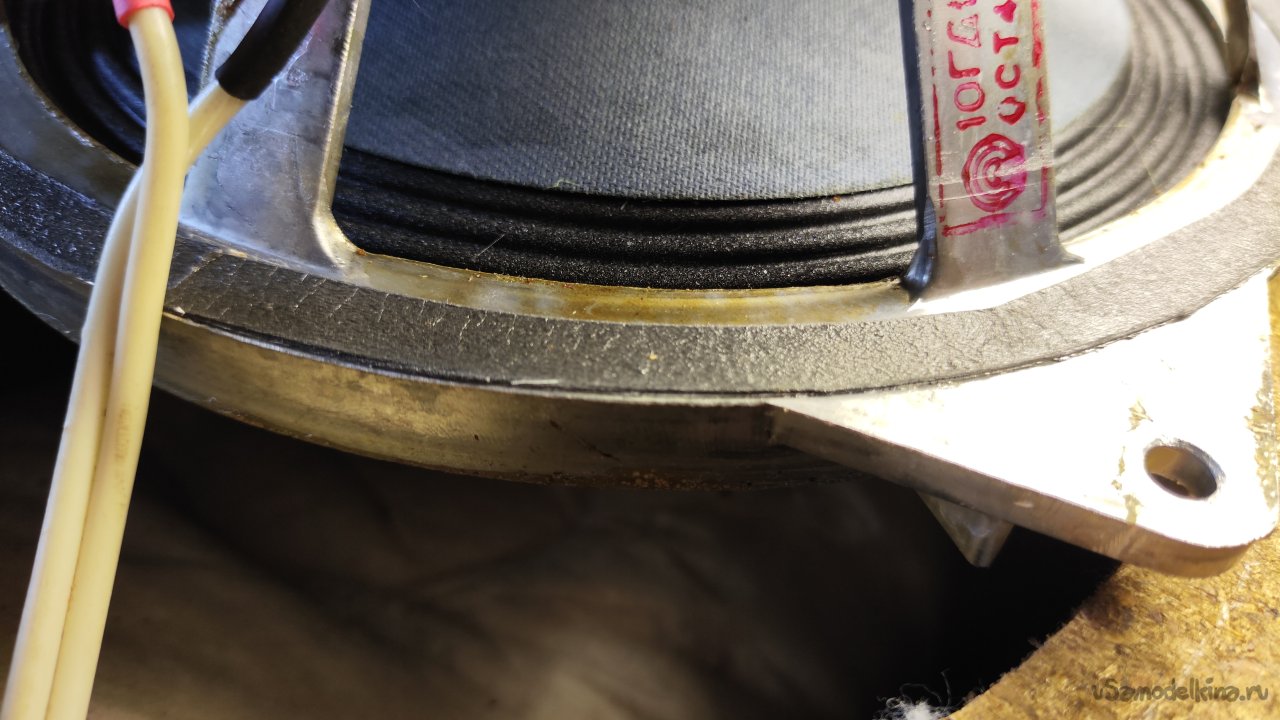

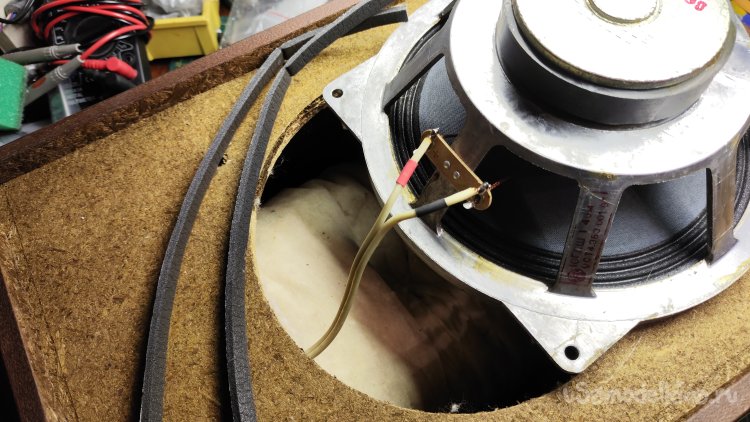

Захотелось немного улучшить характеристику колонки. Для этого советовали приклеить снизу на динамик поролон, чтобы динамик плотно сел в корпус. У меня как раз нашлась вспенка для этих целей. Приклеиваю вспенку на динамик.

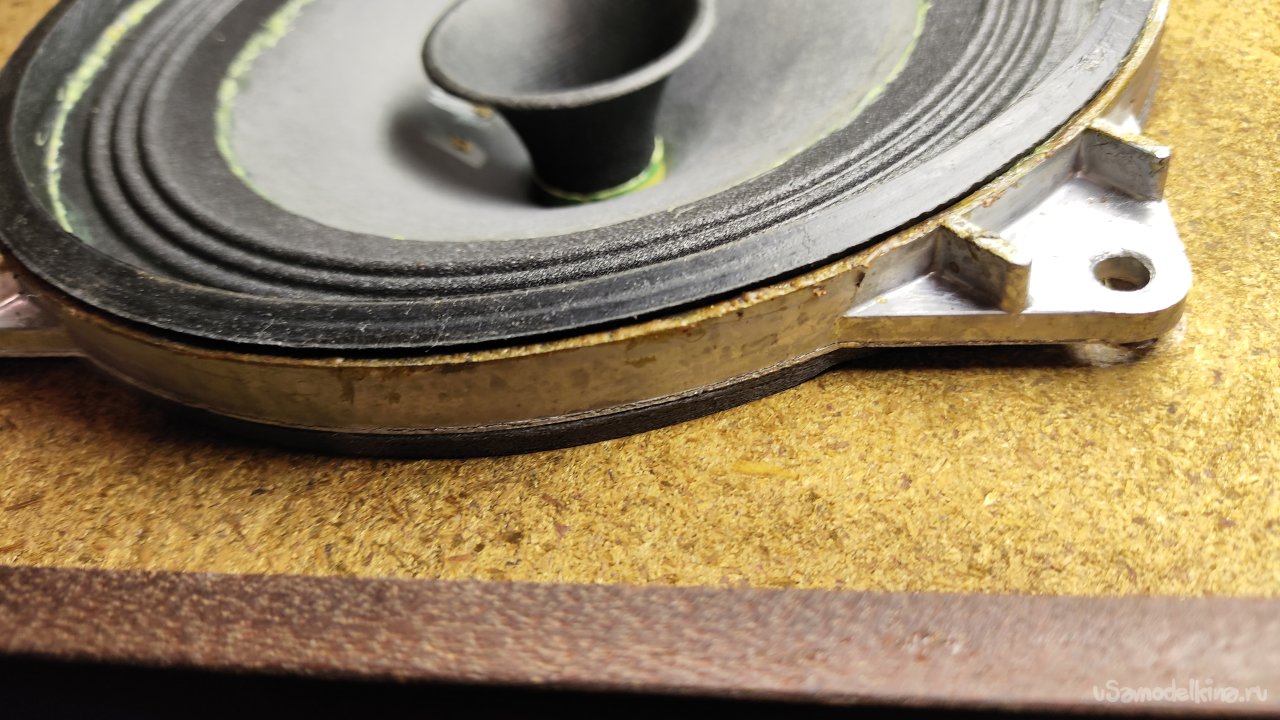

Вспенка достаточно упругая, посмотрим, как она сожмется.

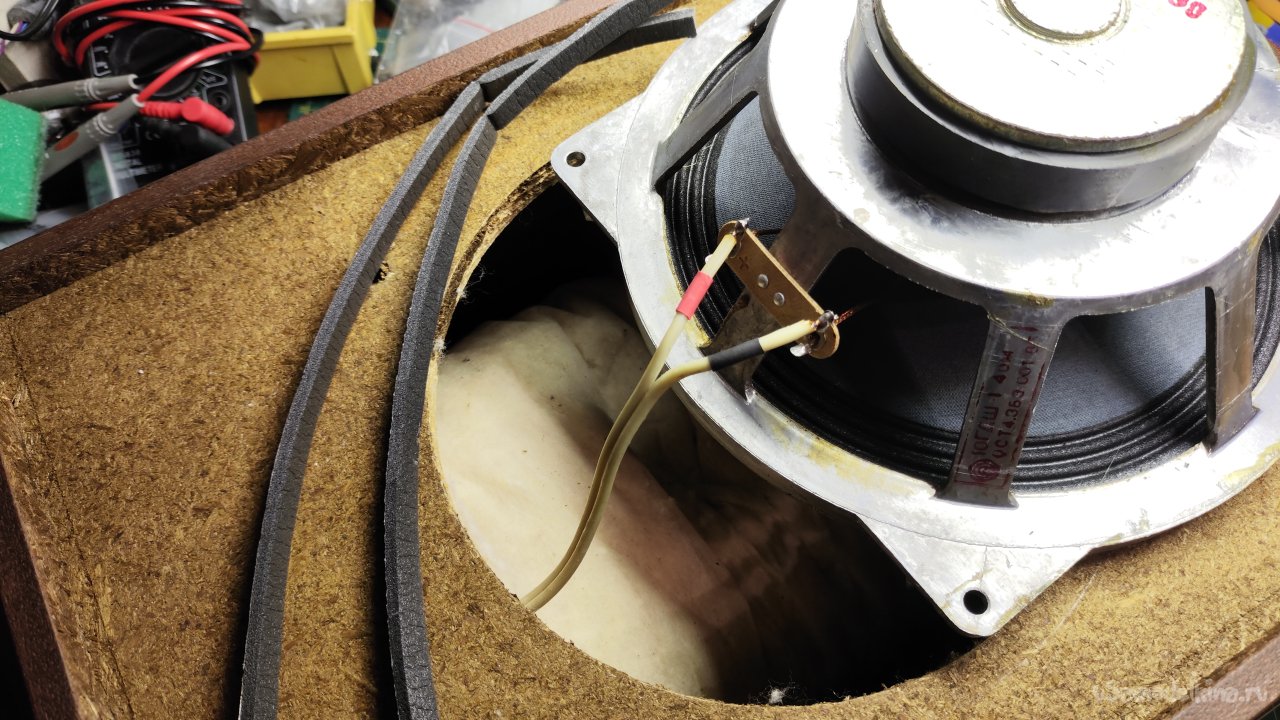

В принципе сжалась хорошо, хотя за ушки динамиков немного переживал.

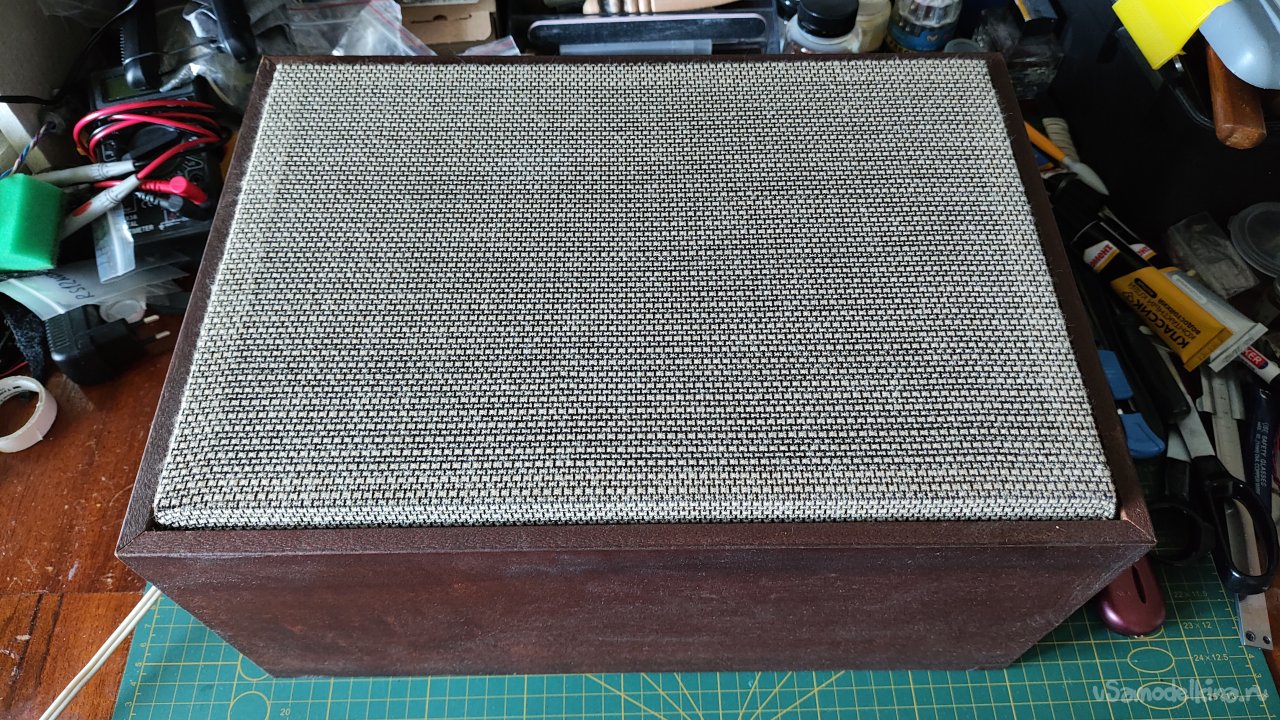

Полностью собрал и послушал колонку. Звук понравился. Тем же вечером снял со шкафа вторую колонку.

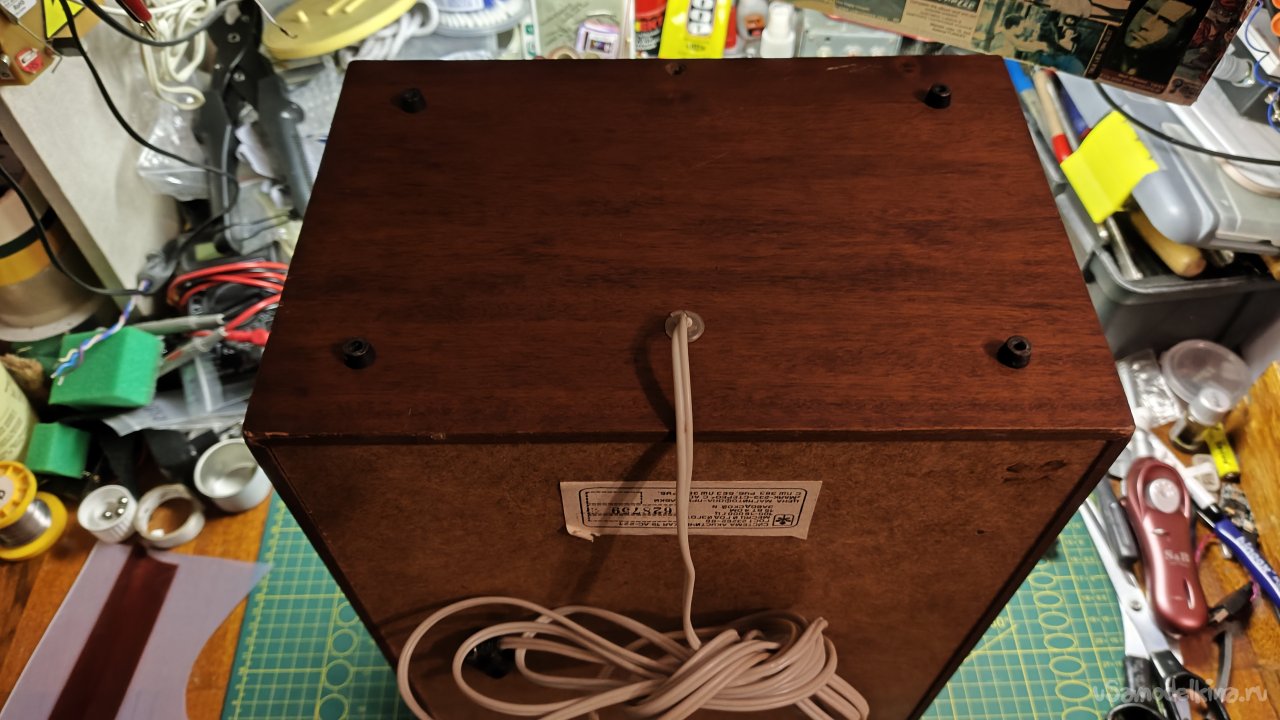

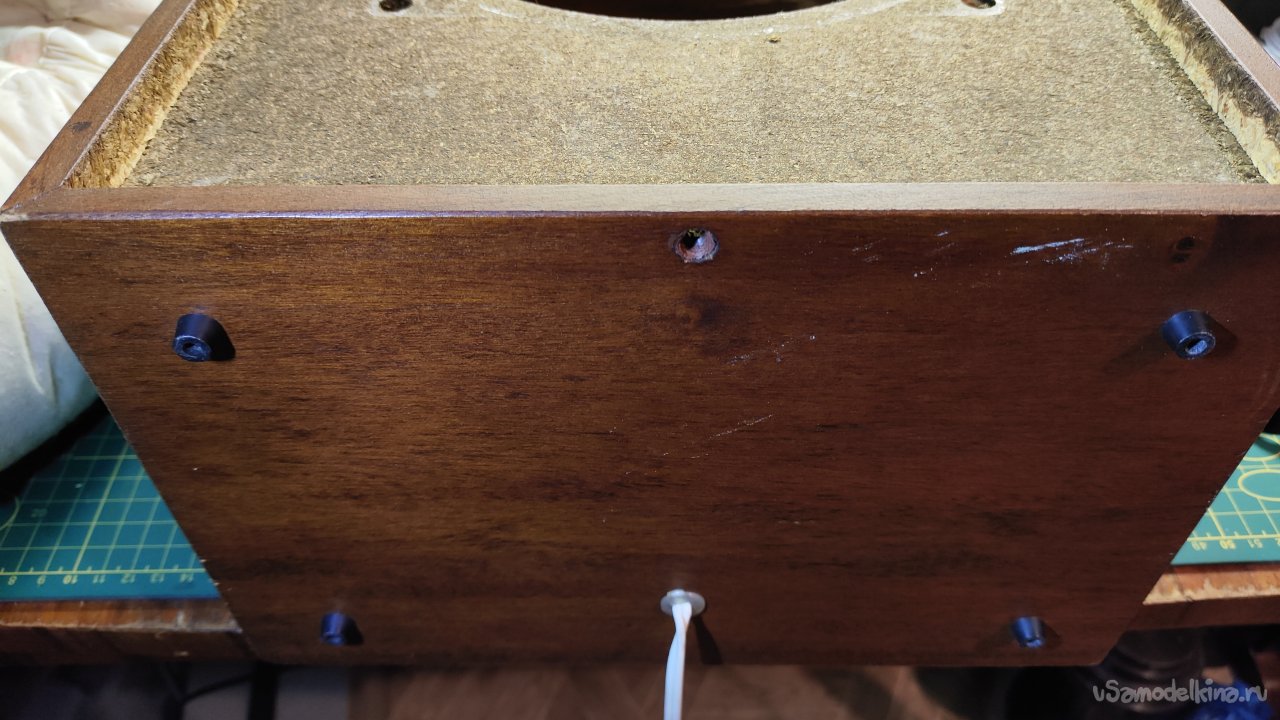

Низ этой колонки сделан красиво, не то. что первой.

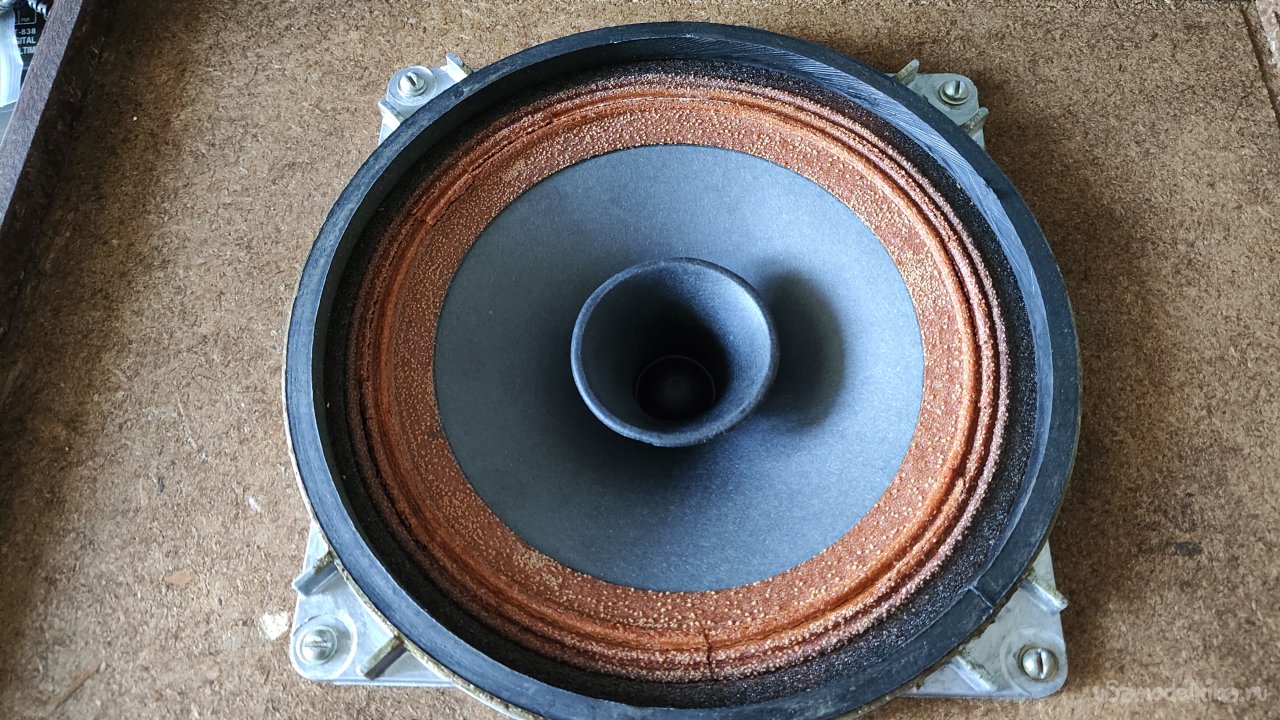

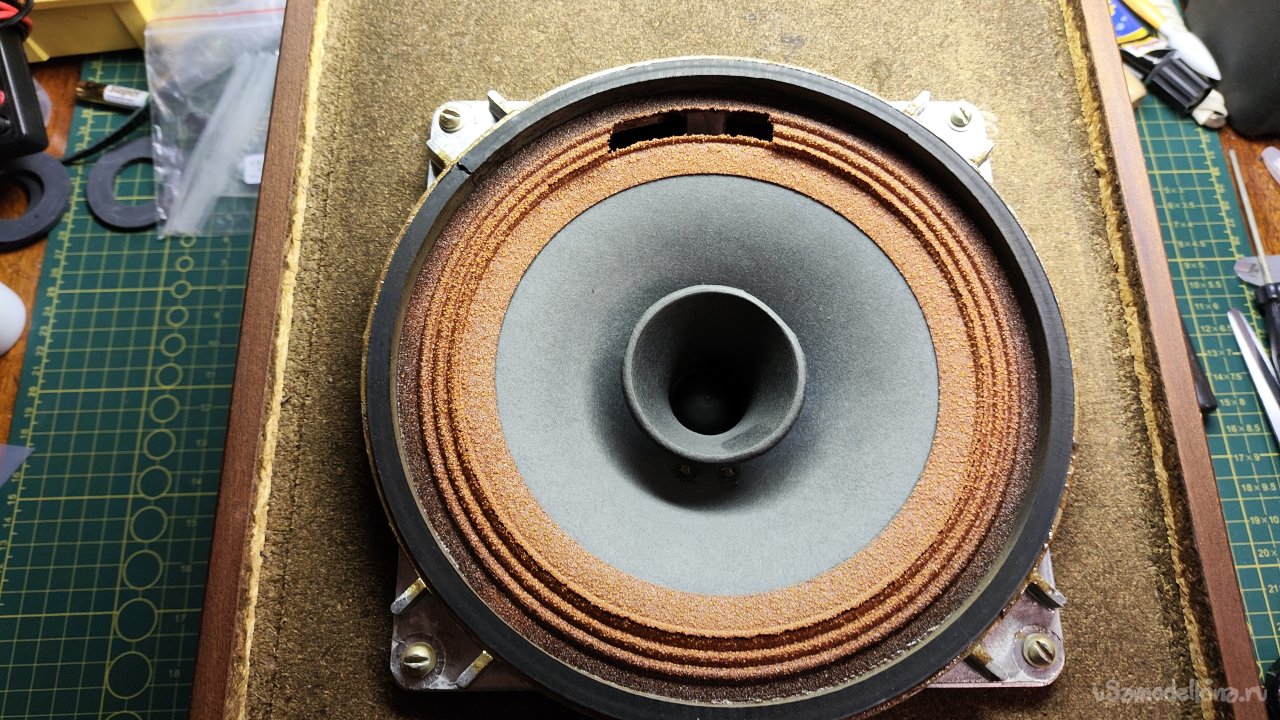

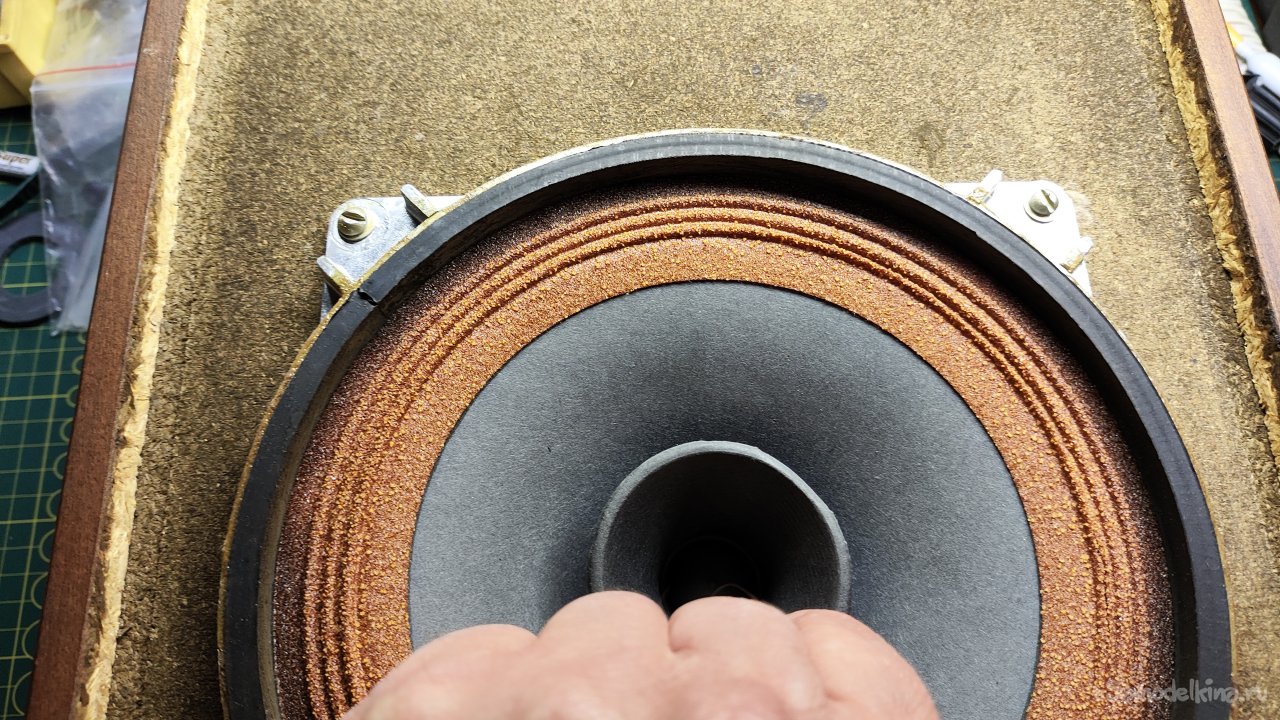

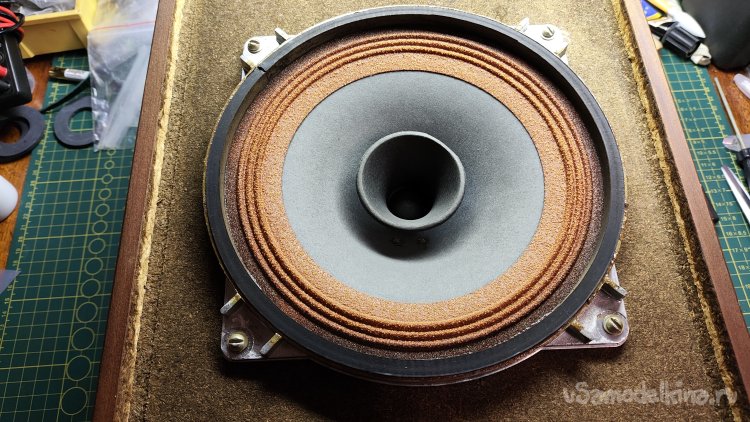

Снимаю рамку с тканью. Подвес выглядит некрасиво, но он целый. Последнее время я редко слушаю колонки даже на половину мощности, вот подвес и выжил. А раньше такие устраивали дискотеки на днях рождения и не только, как динамики выдерживали?
Пошевелил диффузор, подвес реально целый.

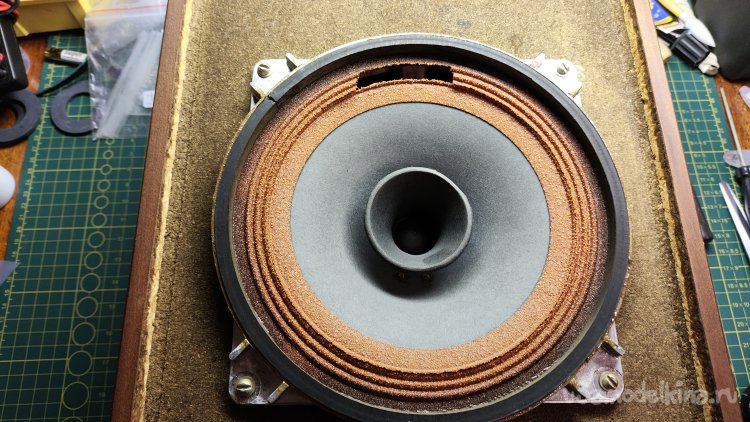

Но при более сильном надавливании на диффузор, подвес лопается.
Материал подвеса потерял гибкость.

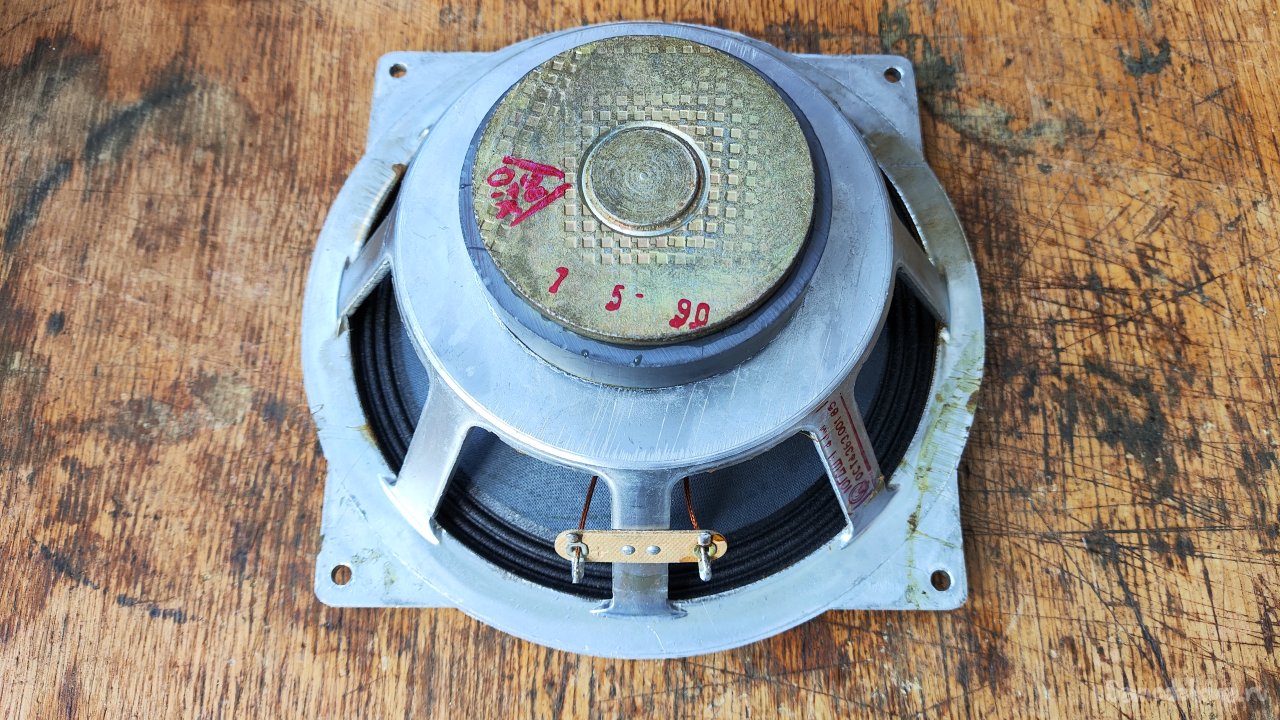

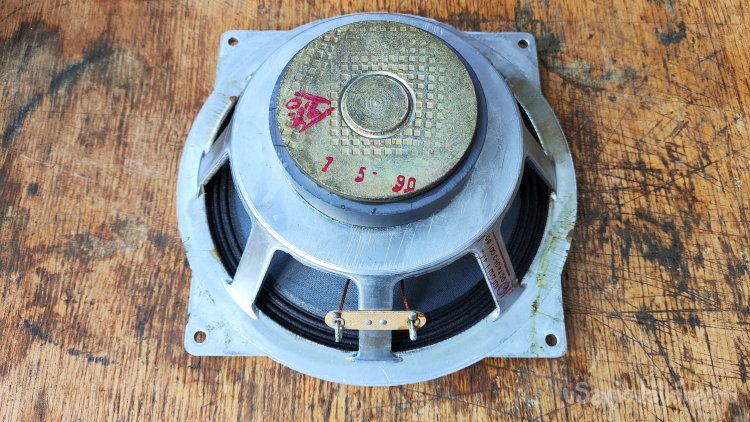

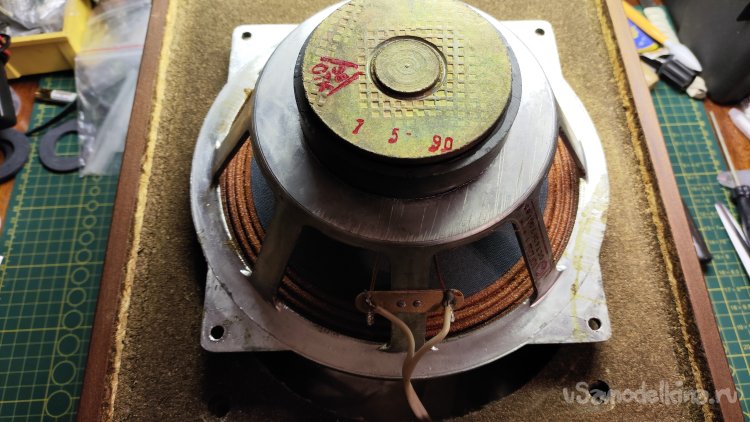

Динамик 1990 года выпуска.

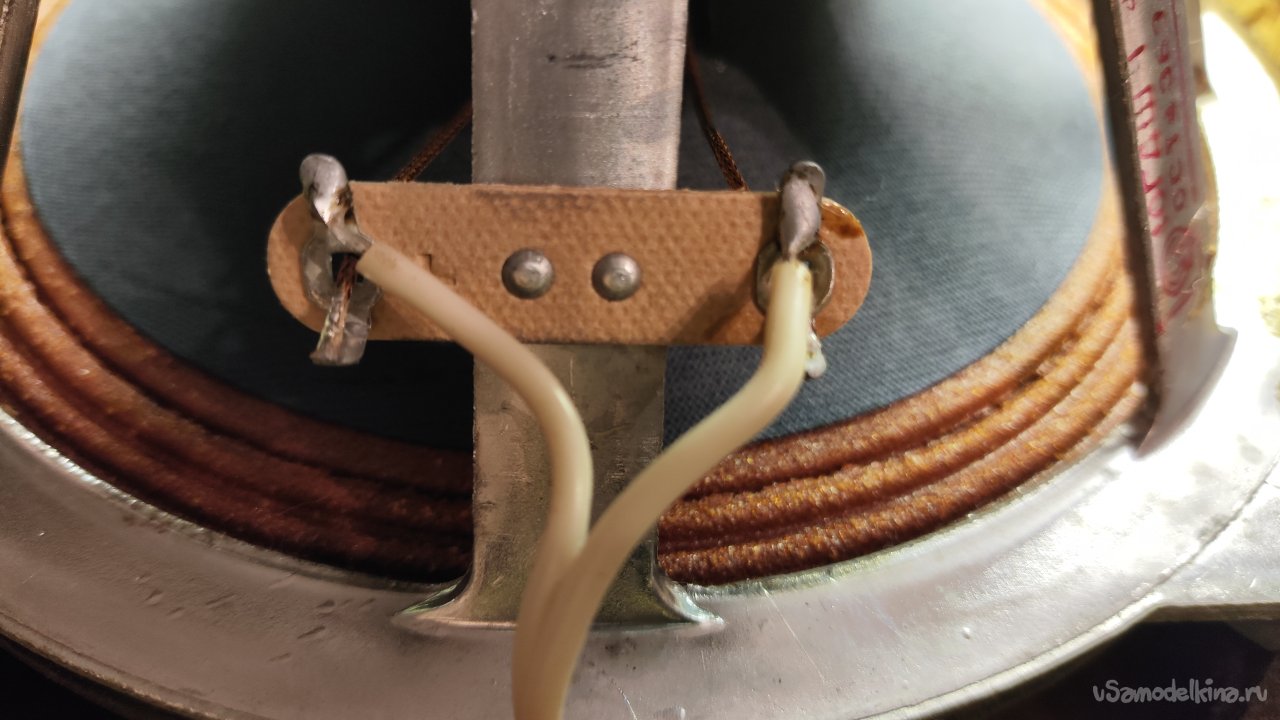

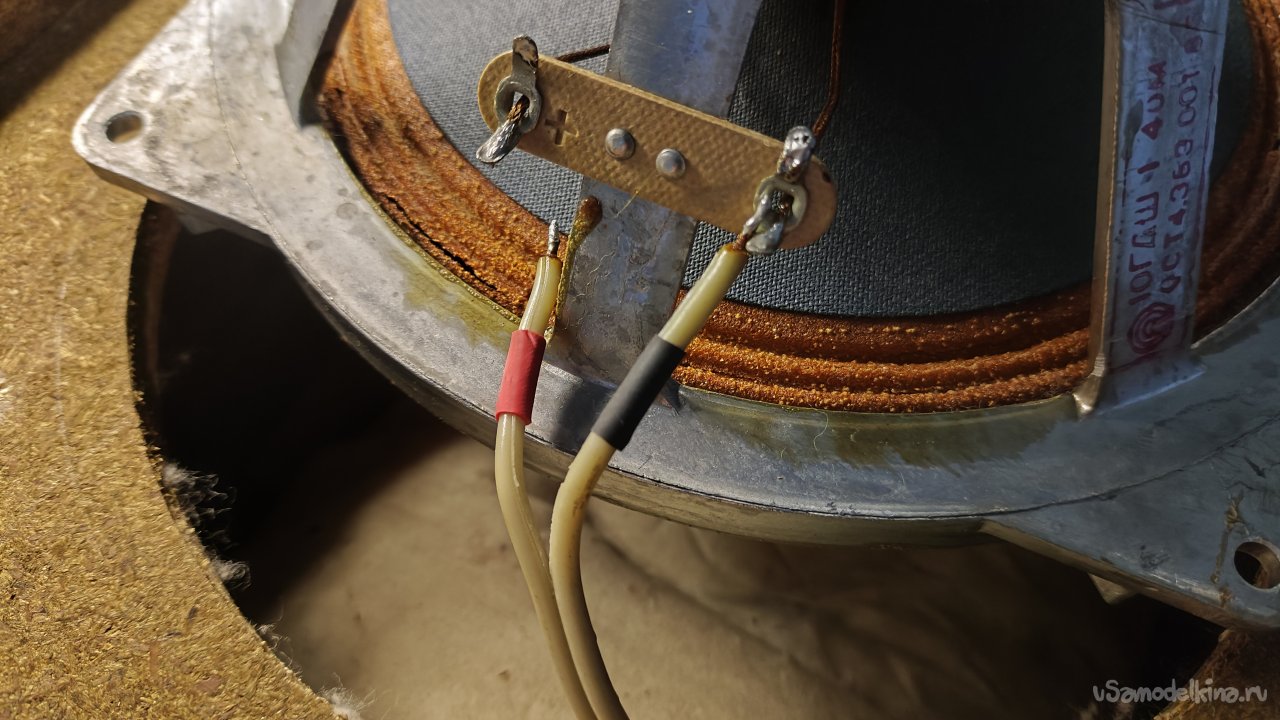

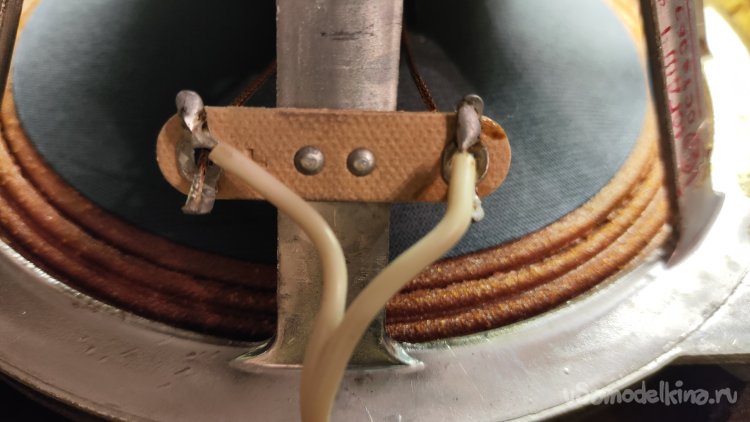

Родная пайка.

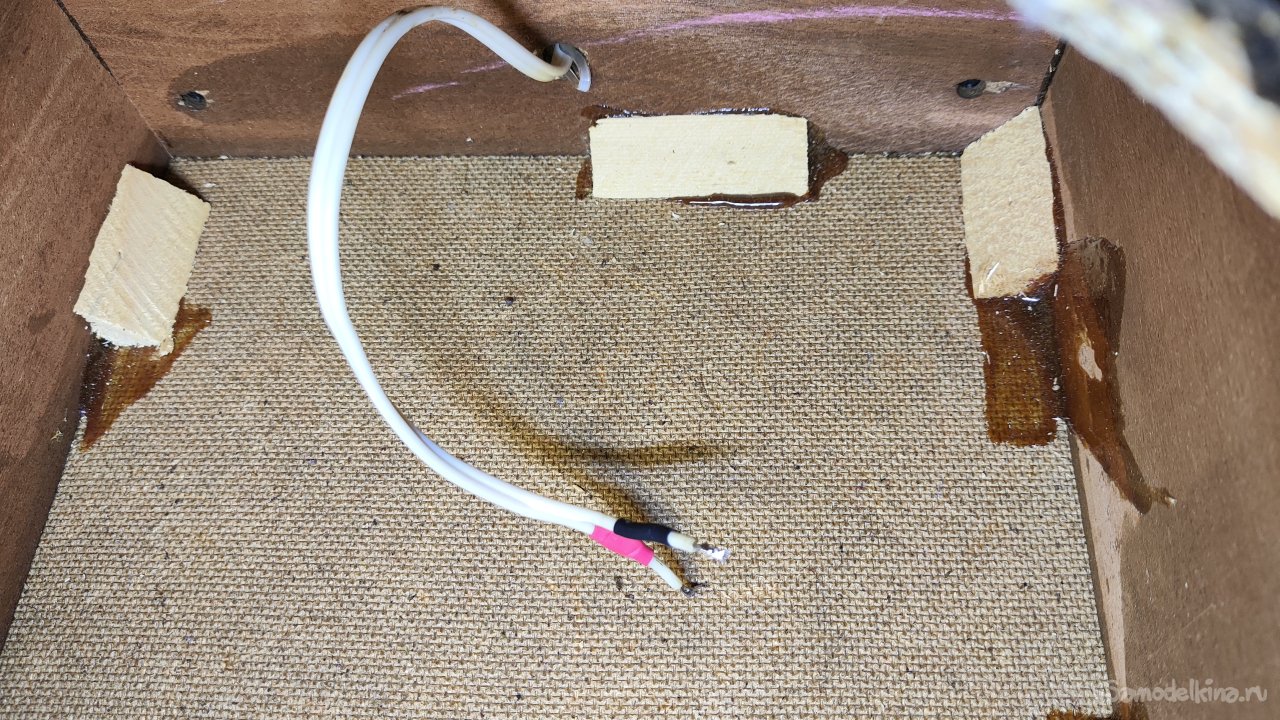

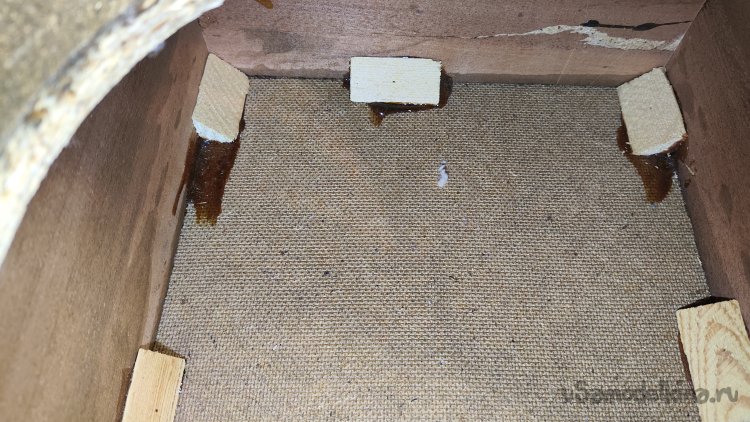

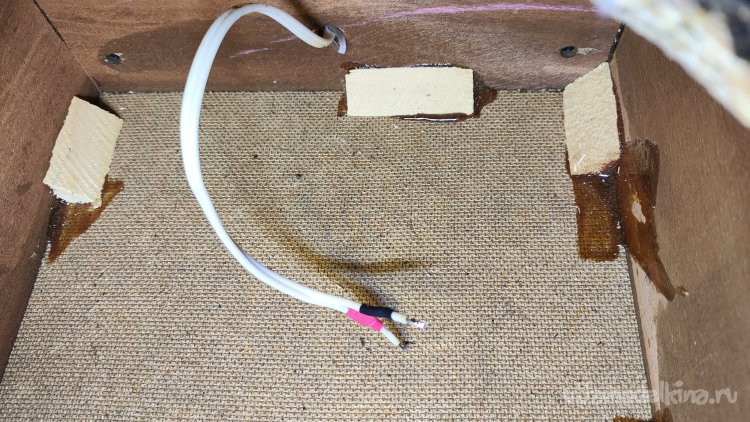

Вид корпуса изнутри. Задняя стенка, слабое место этих колонок, сделана из тонкого ДВП.
Остальные стенки потолще, но тоже сделаны из опилок, боковые покрыты шпоном.

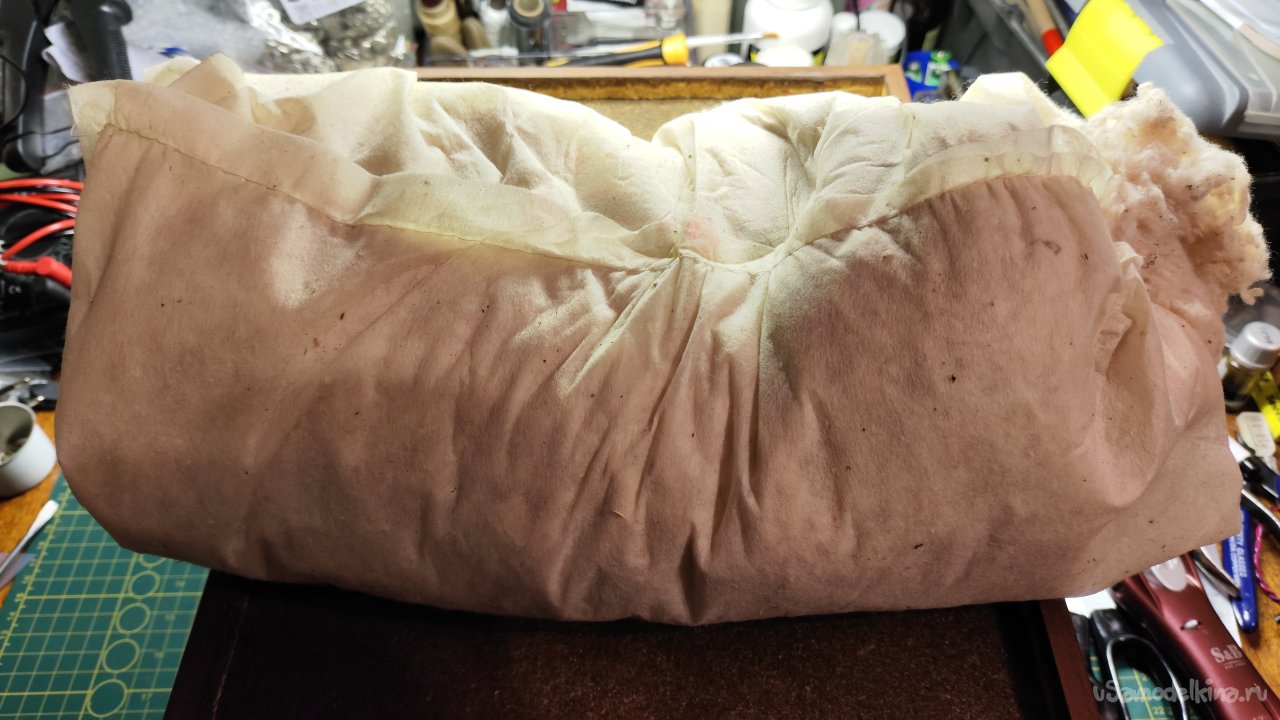

Достаю из колонки большой чулок с ватой.

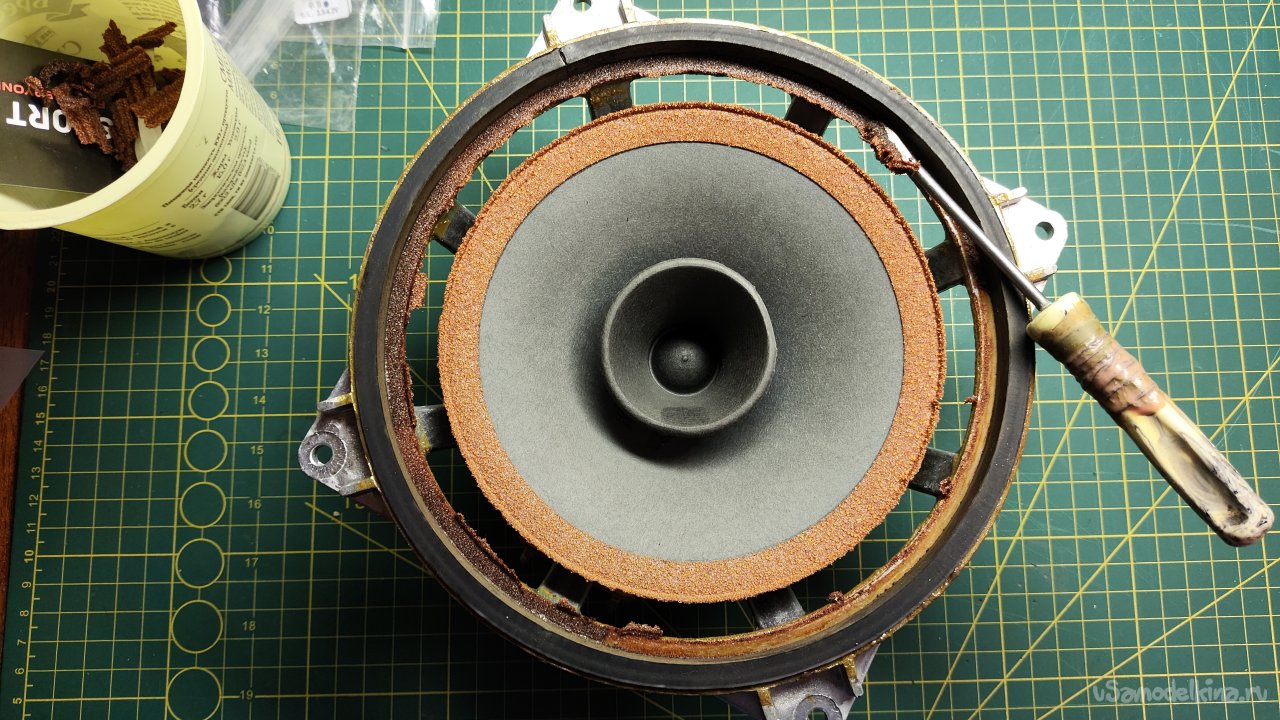

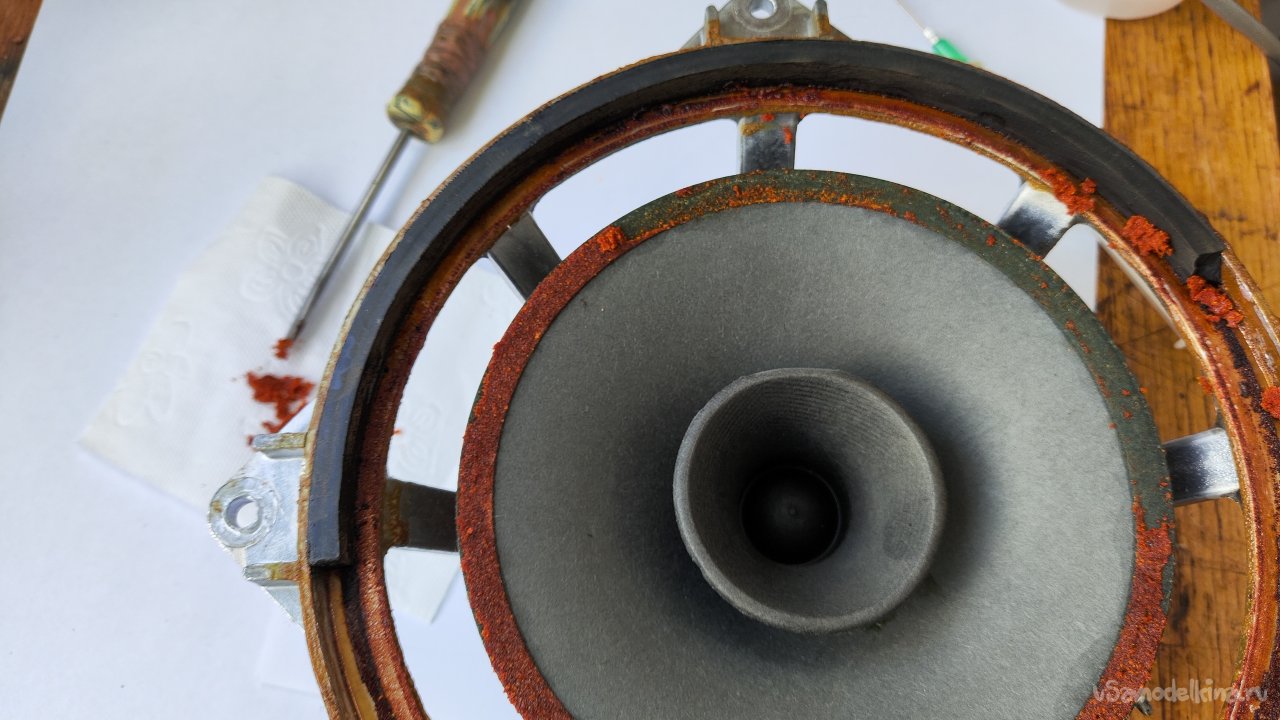

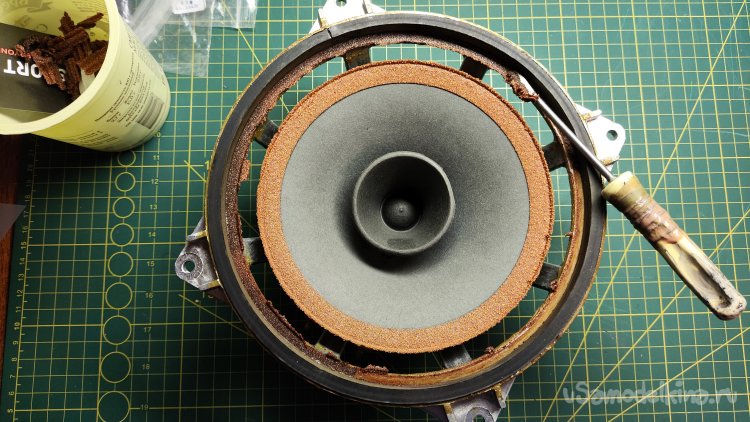

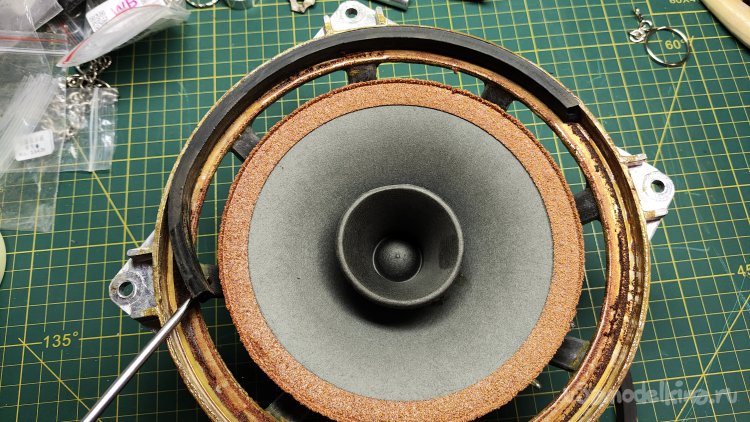

Время позднее, но мне не терпится начать работы с динамиком. Постараюсь сделать все, что можно сделать без ацетона. Отверткой убираю остатки подвеса с корпуса.

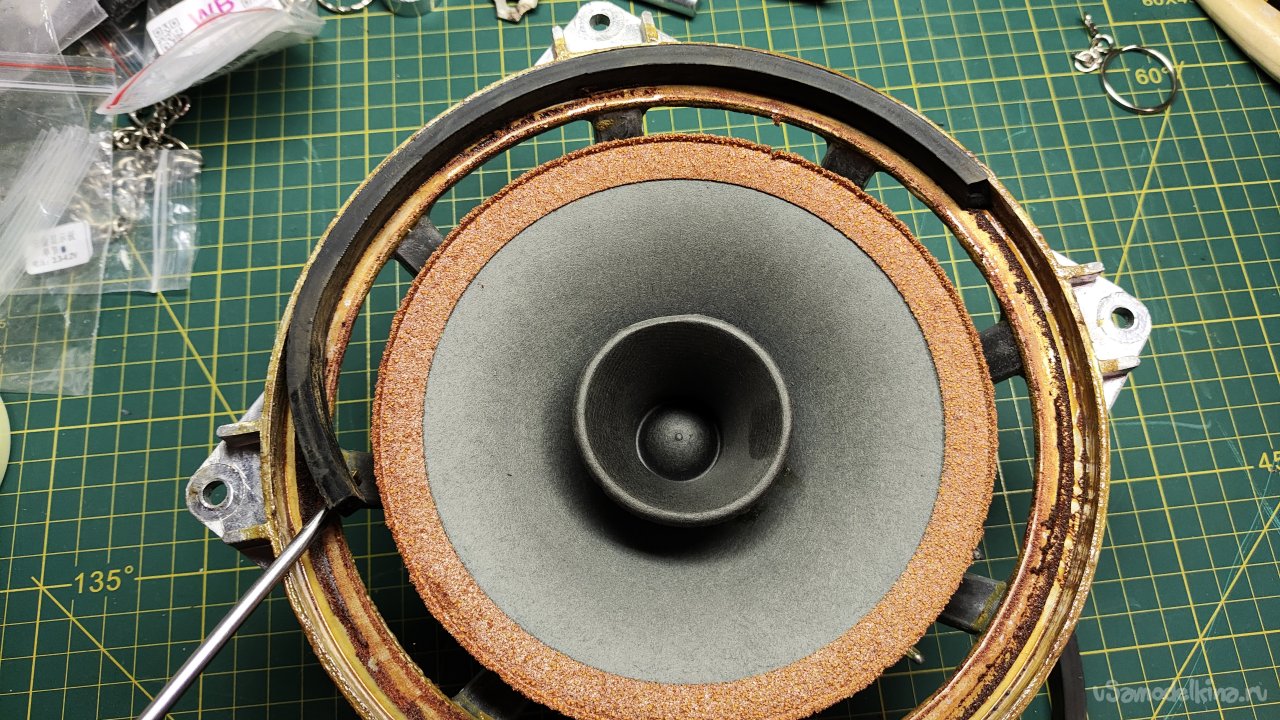

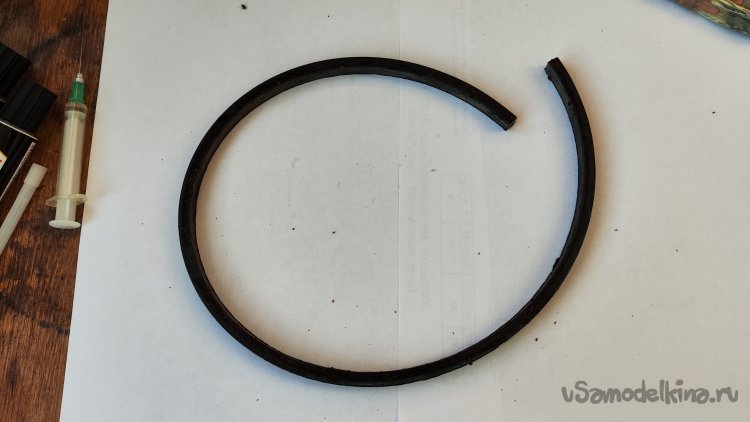

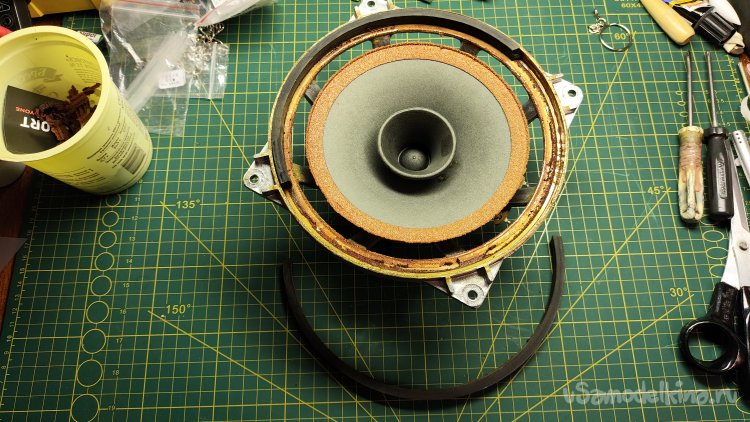

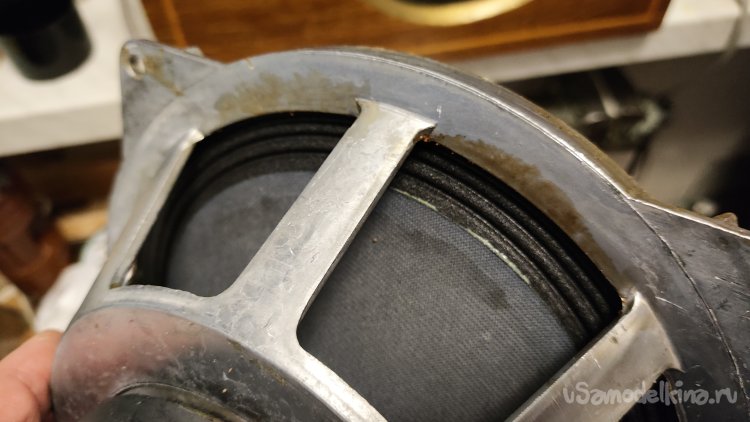

Резинка начала хорошо отклеиваться, но потом лопнула.

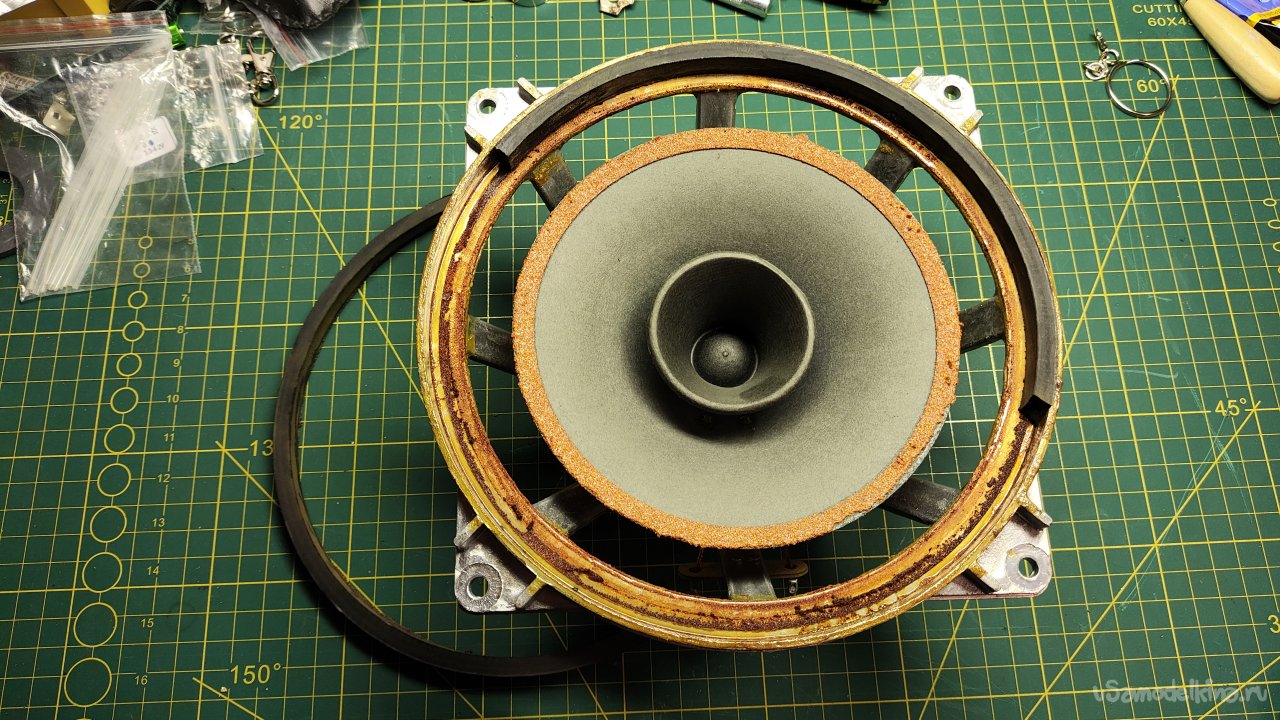

С другой стороны отклеилась на несколько сантиметров и больше не хочет.
Придется работы остановить, не хочется в полночь дышать на балконе ацетоном.

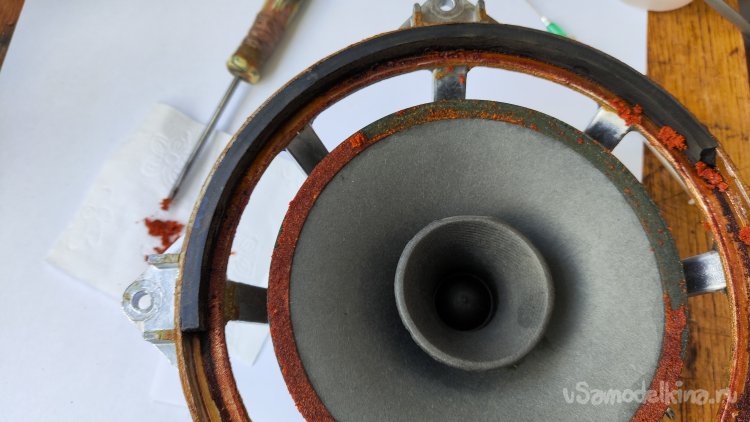

На следующий день работы продолжаются. Пропитал ацетоном остатки подвеса на диффузоре и залил резинку. На диффузоре поролон бодренько счищается отверткой.

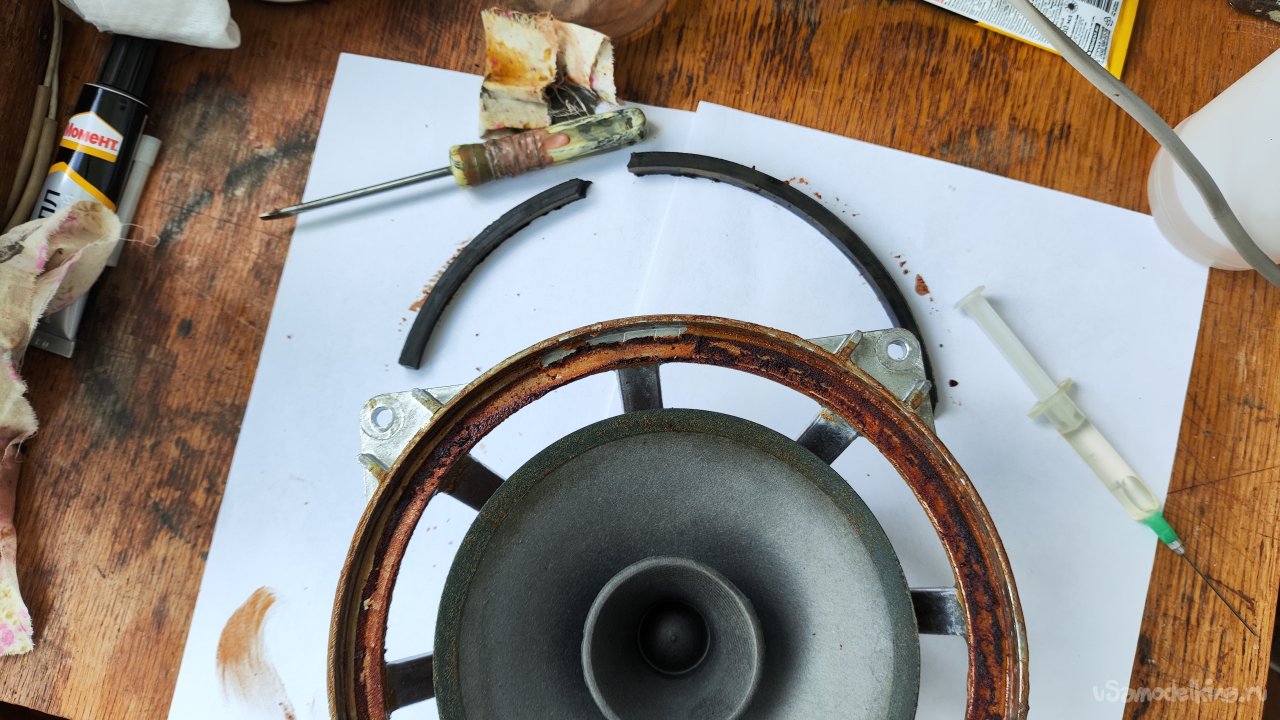

С резинкой вышел облом. Клей не хочет растворяться, а при попытке отклеивания я еще раз порвал резинку. Вроде не спешил, дал ацетону поработать. Похоже, ацетон не слишком хорошо справляется с этим клеем. Может разные клеи использовали?

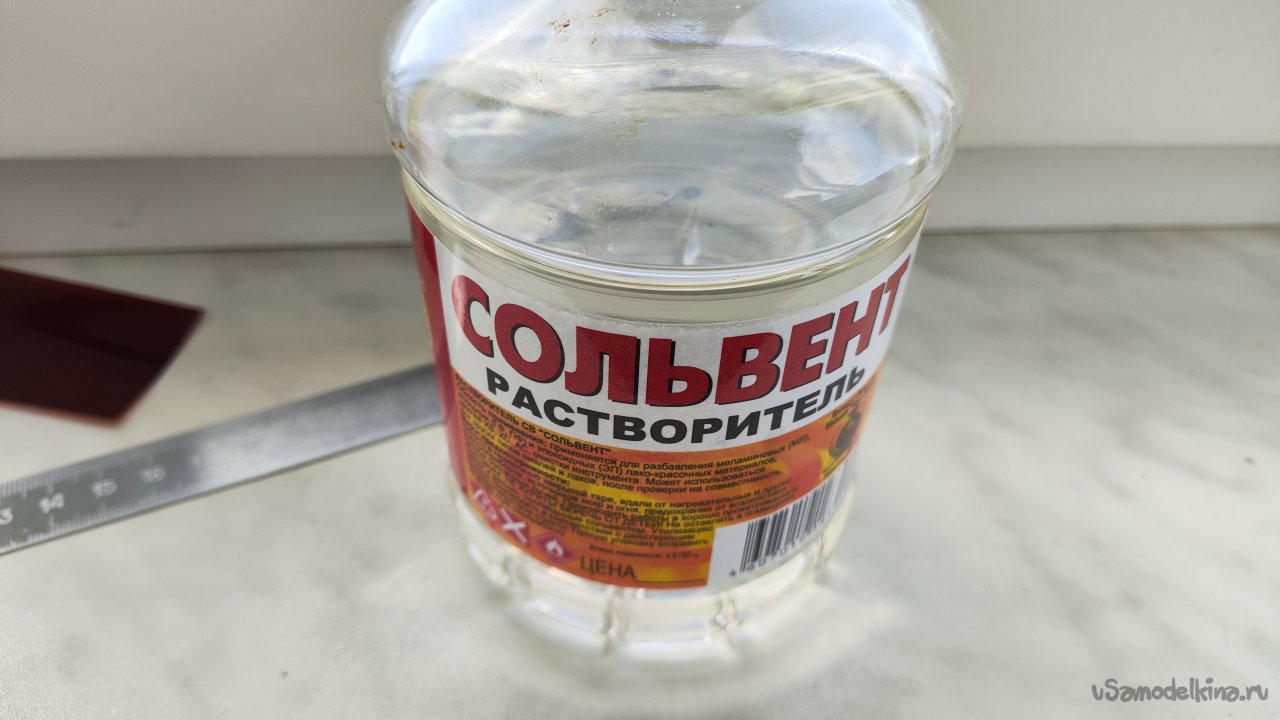

Попробовал чистить корзину Сольвентом, но он тоже не слишком хорошо растворяет клей. Та же история с бензином Калоша.

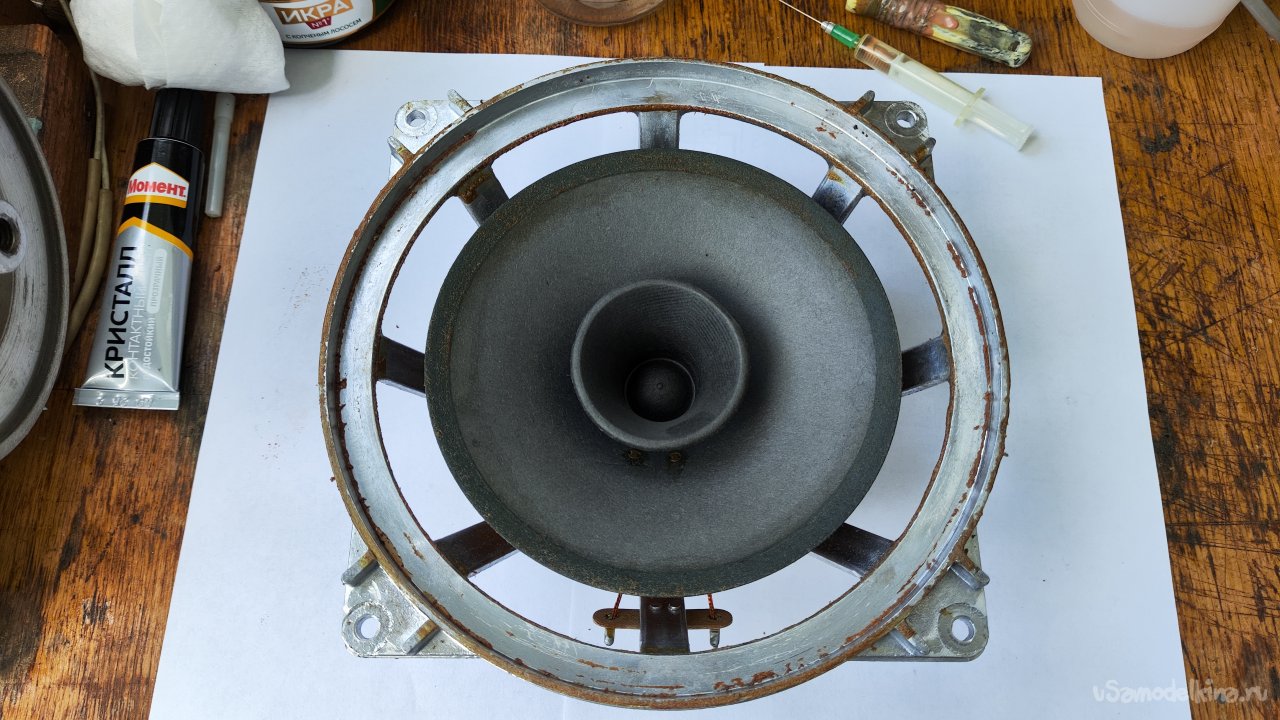

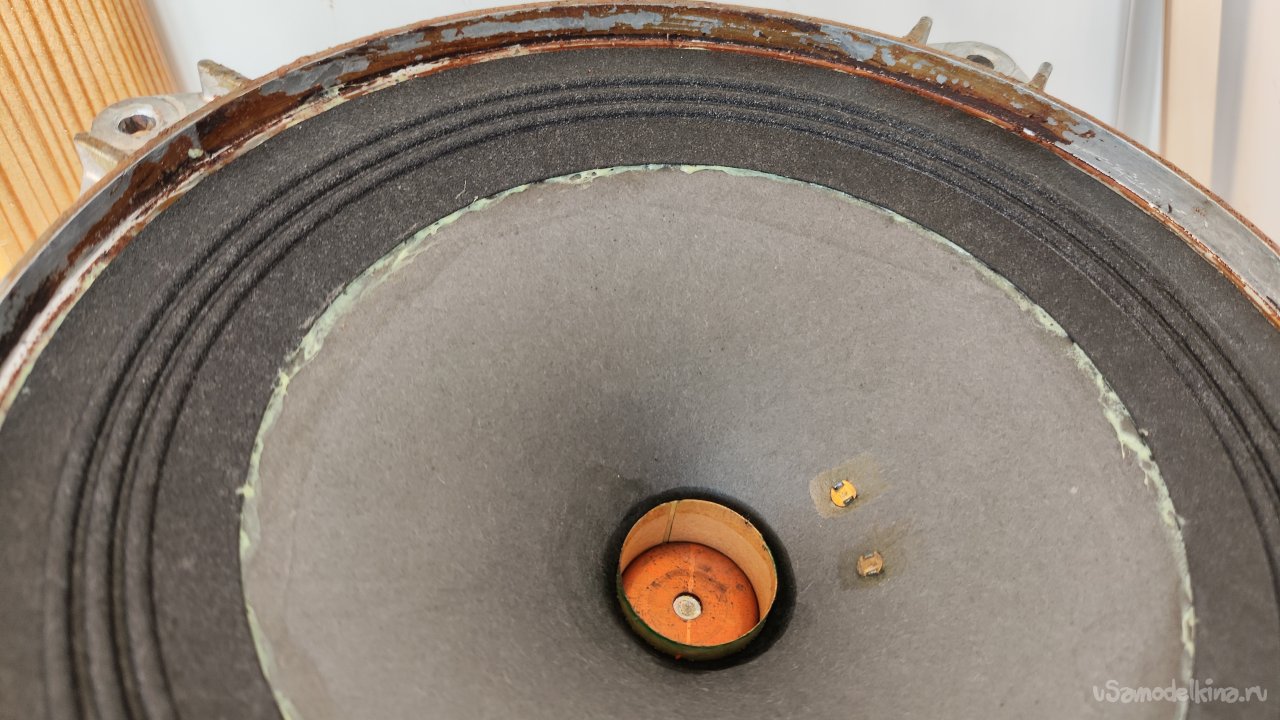

Но все же корзину и диффузор отчистил, даже лучше, чем у первого динамика.

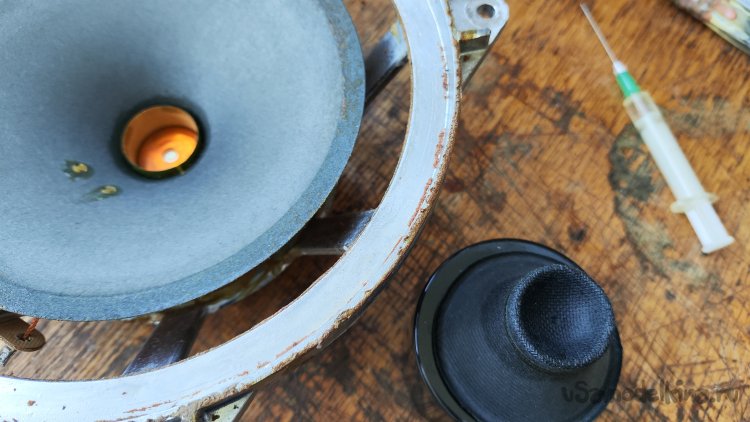

Колпачок сразу залил ацетоном сверху, прямо в колпачок. Потом еще раз добавил ацетон. Минут через пять колпачок отклеился.
Ацетон из колпачка все равно просочился на диффузор, так что метод рабочий.

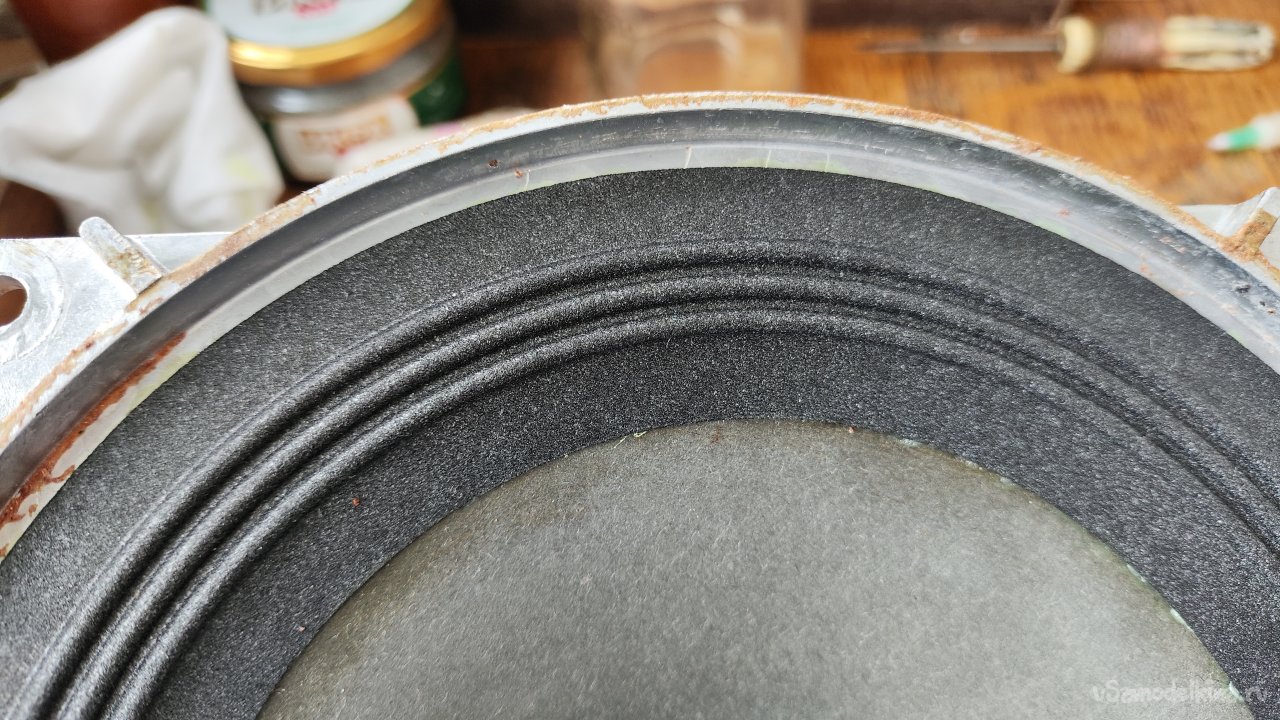

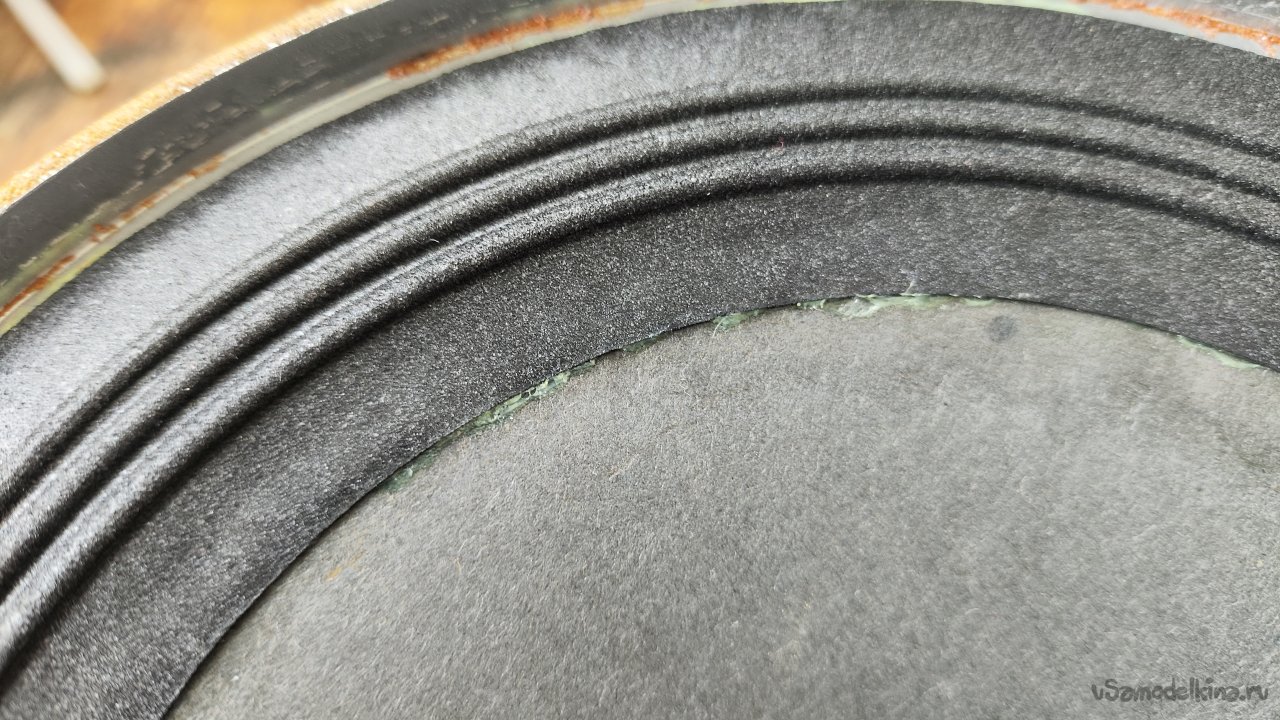

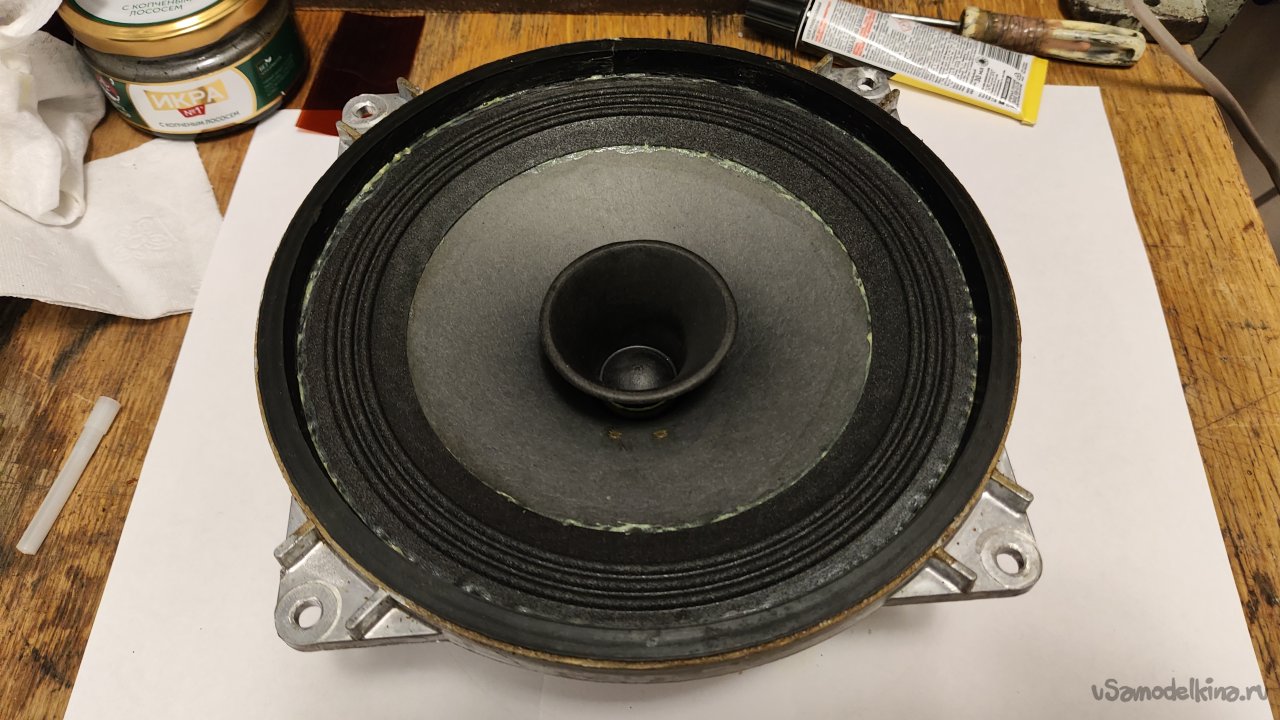

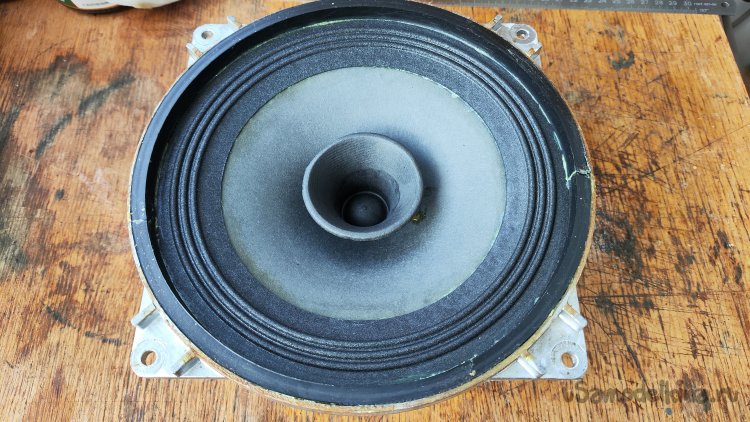

Клей в этот раз наносил быстро и в один слой. Получилось намного лучше, следов клея совсем мало.

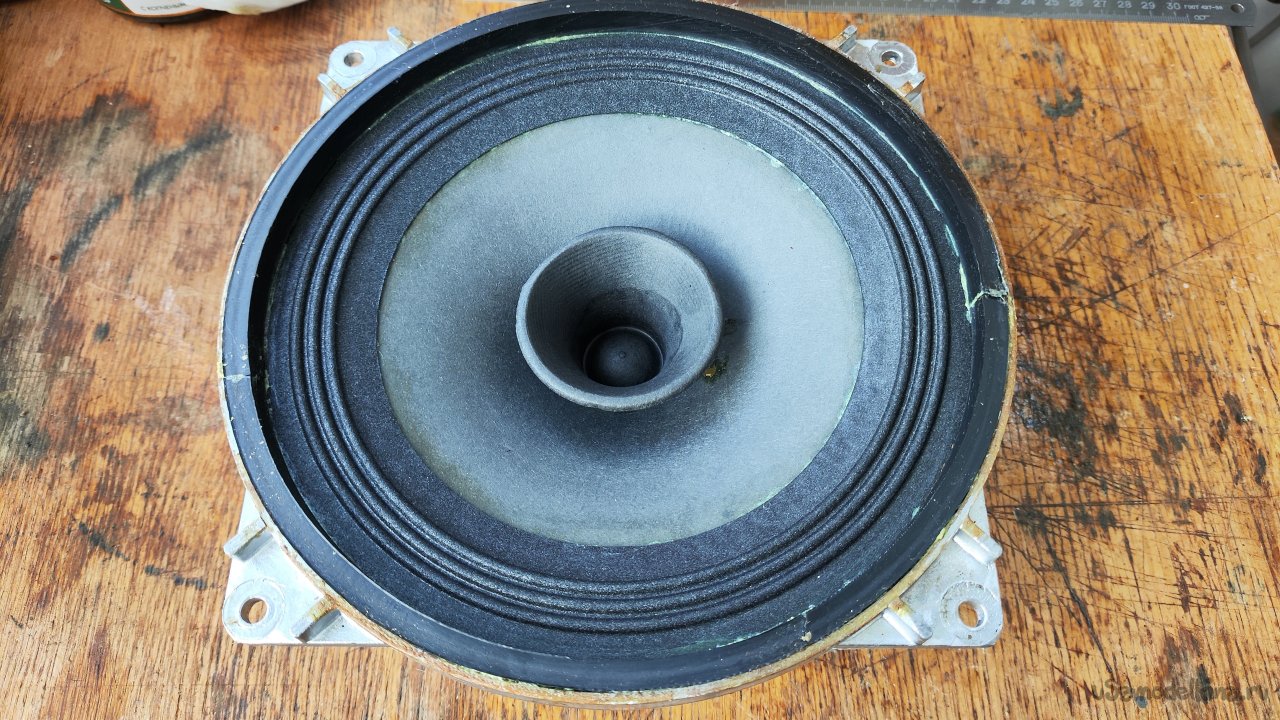

Приклеил резинку. Клей в этот раз наносил на саму резинку. Получилось намного лучше, хоть и в некоторых местах клей выдавился и я его вытирал салфеткой.

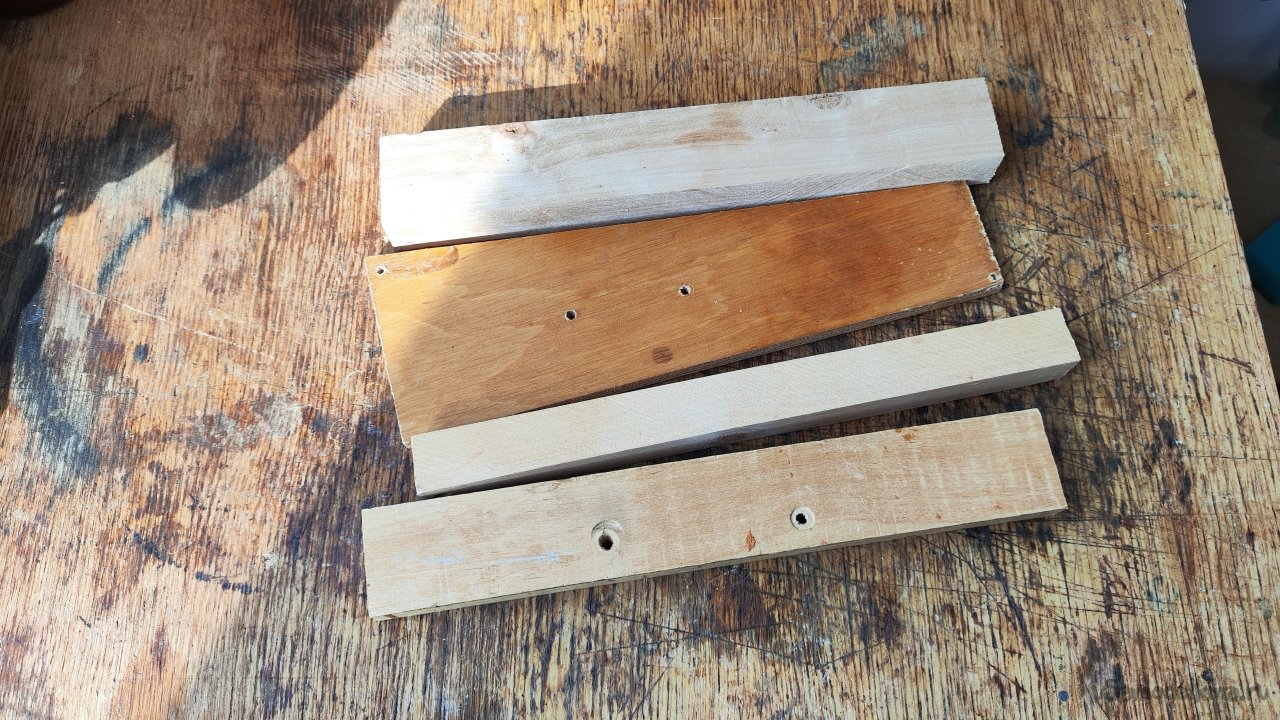

Оставил динамик под грузом. Пока динамик сохнет, мне пришла в голову идея укрепить заднюю тонкую стенку корпуса колонки. Нарезал ножовкой несколько реек. Даже нашелся кусочек фанеры, толщиной около 10 мм, тоже подойдет.

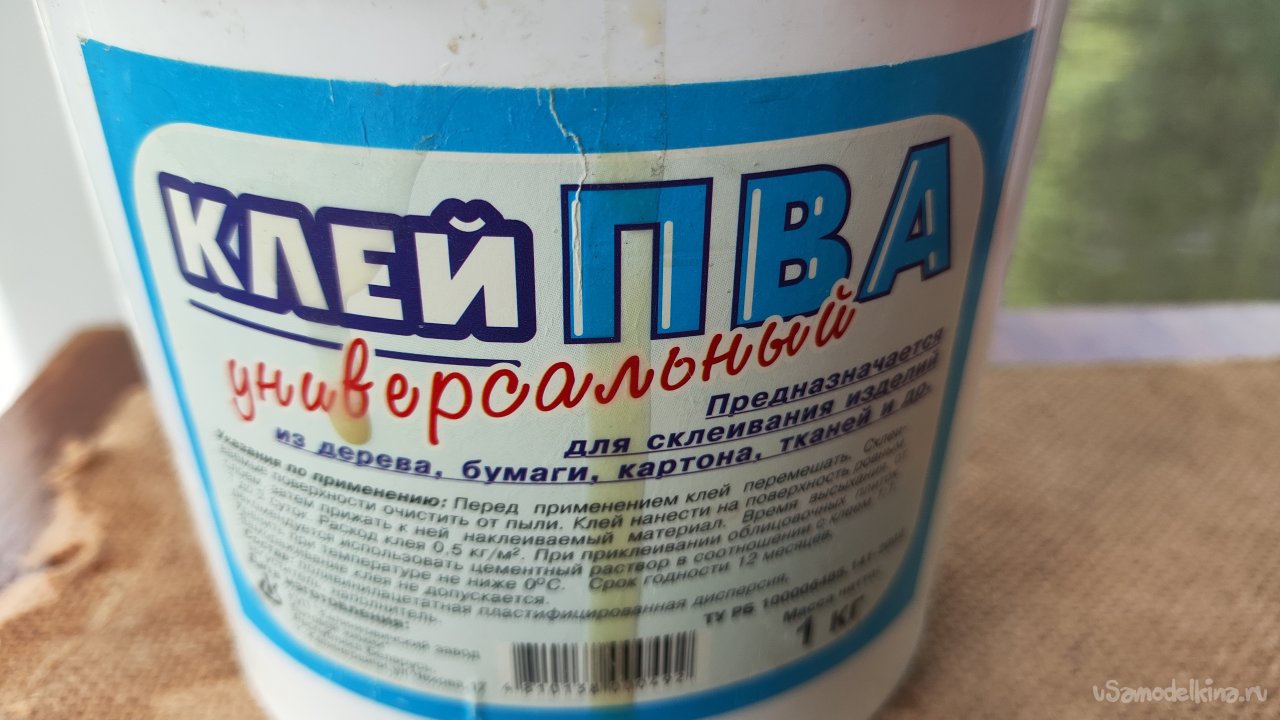

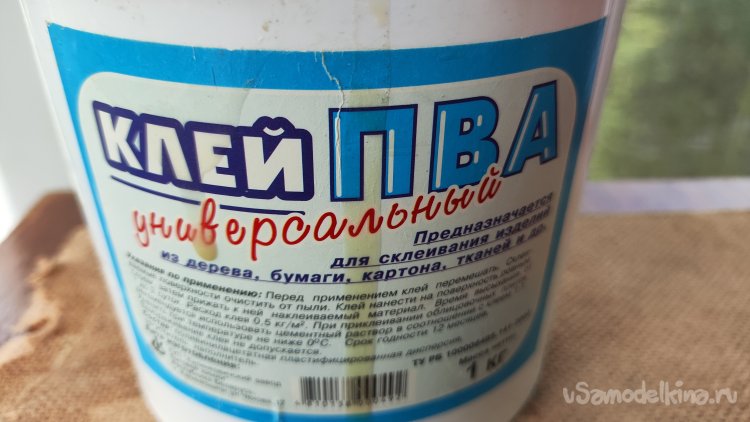

Приклеивать буду на клей ПВА.
Опять разобрал первую колонку. Вид уплотнительной вспенки после полусуток в сжатом состоянии:

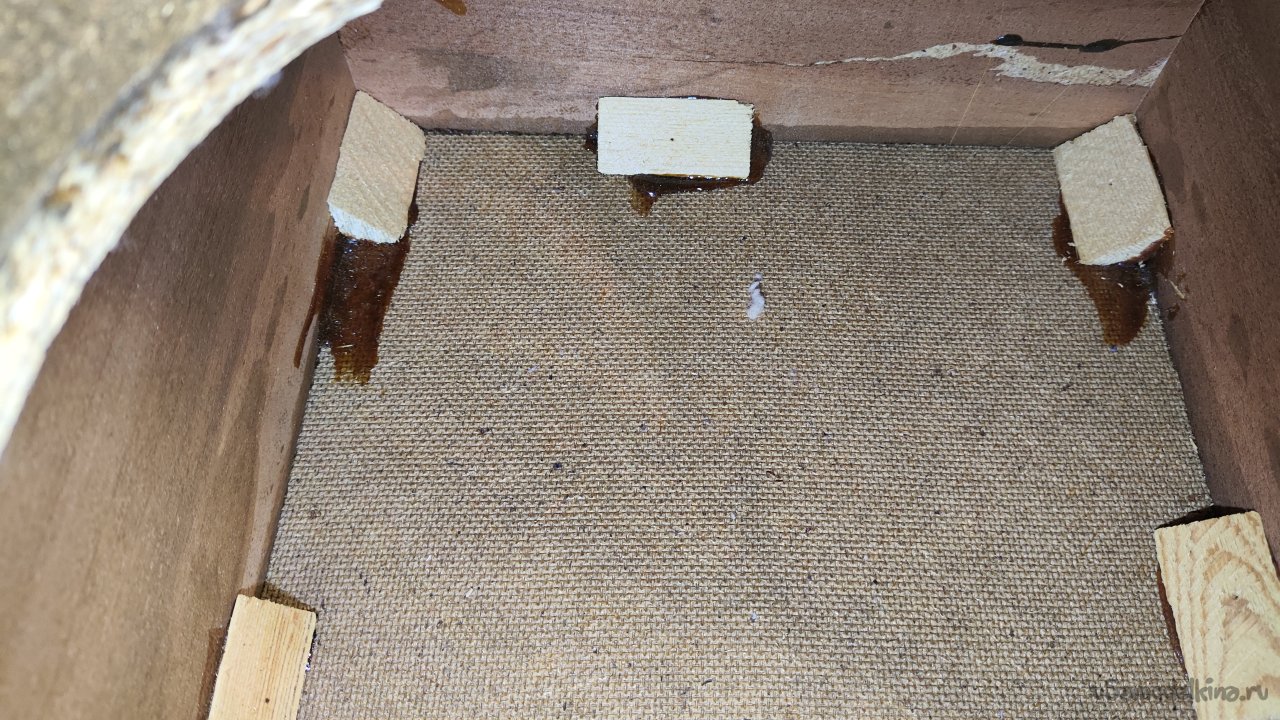

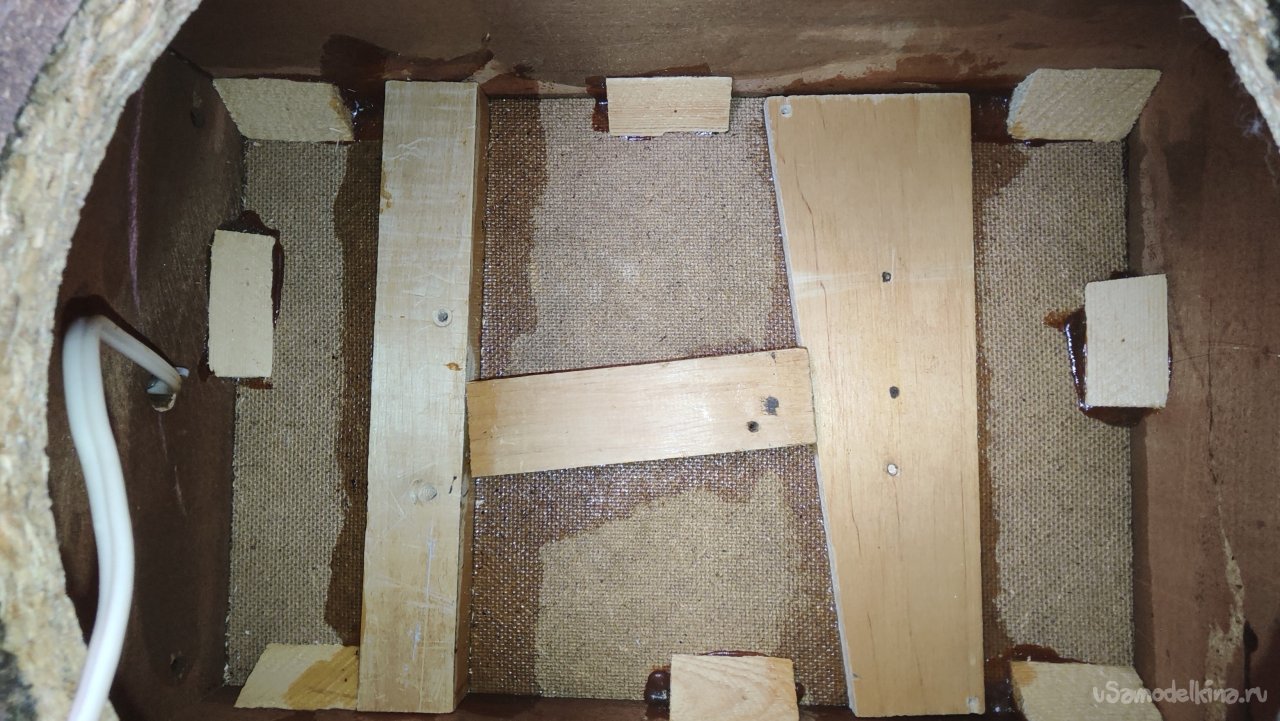

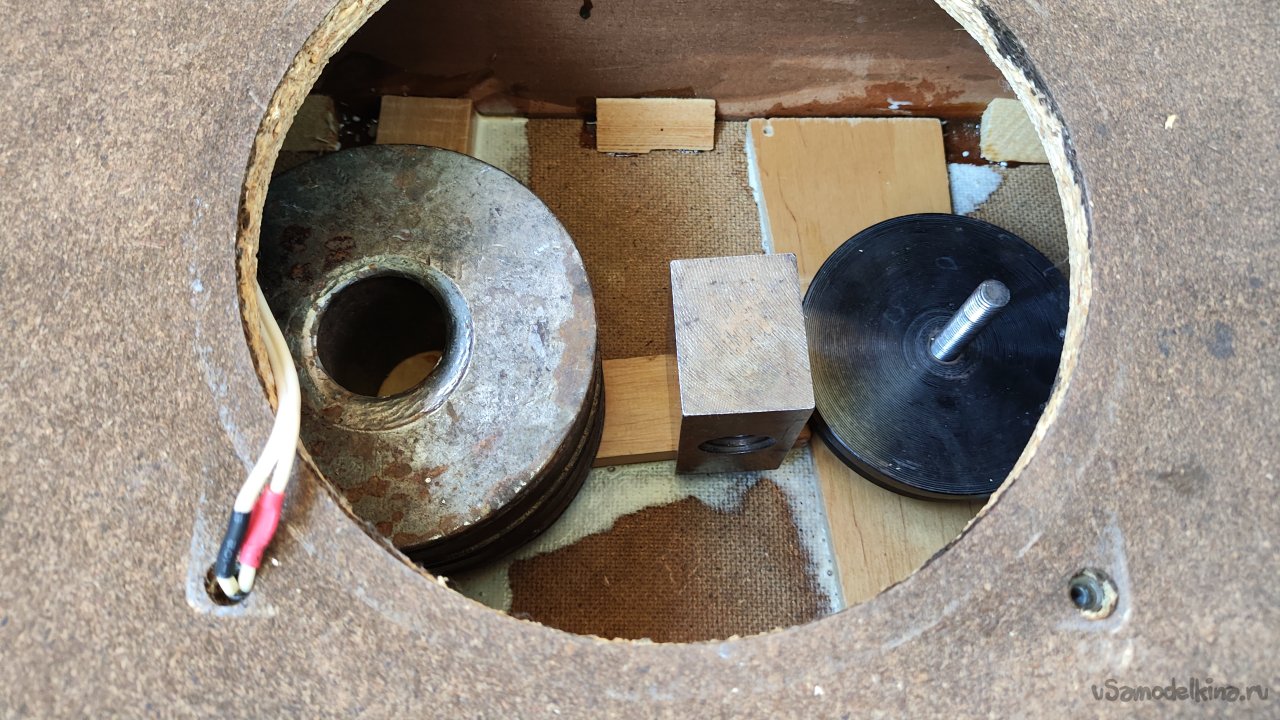

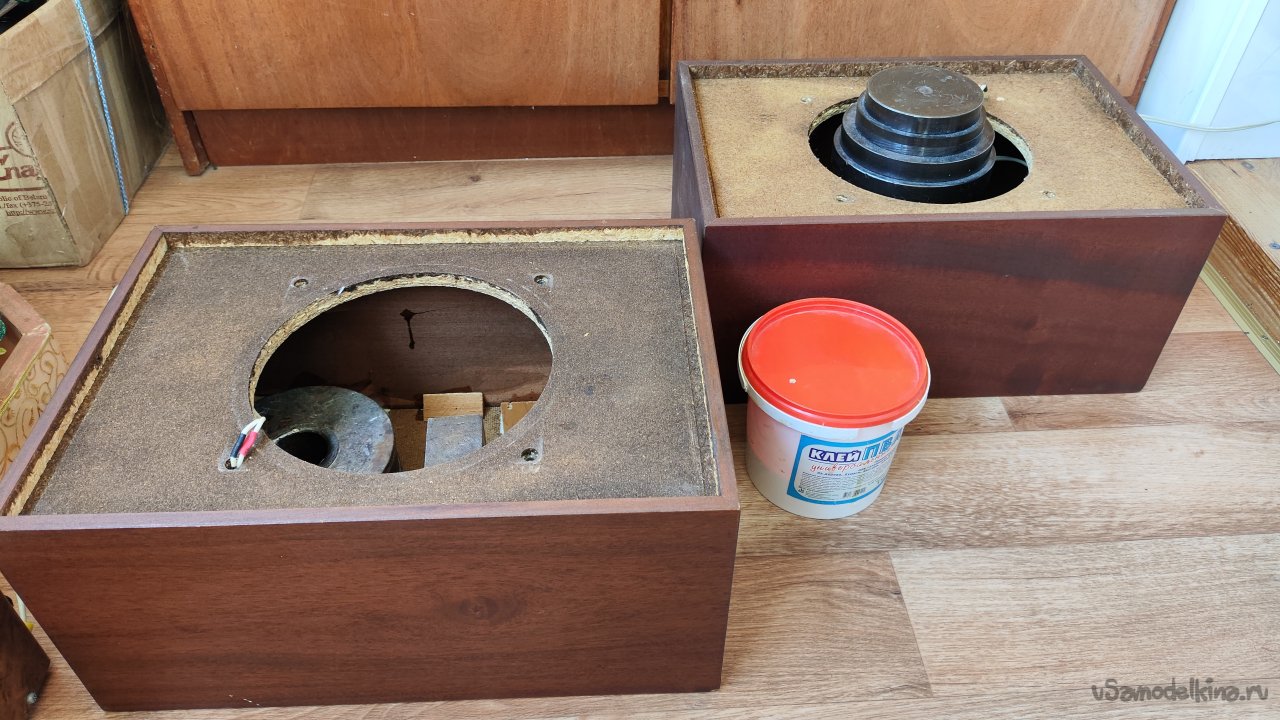

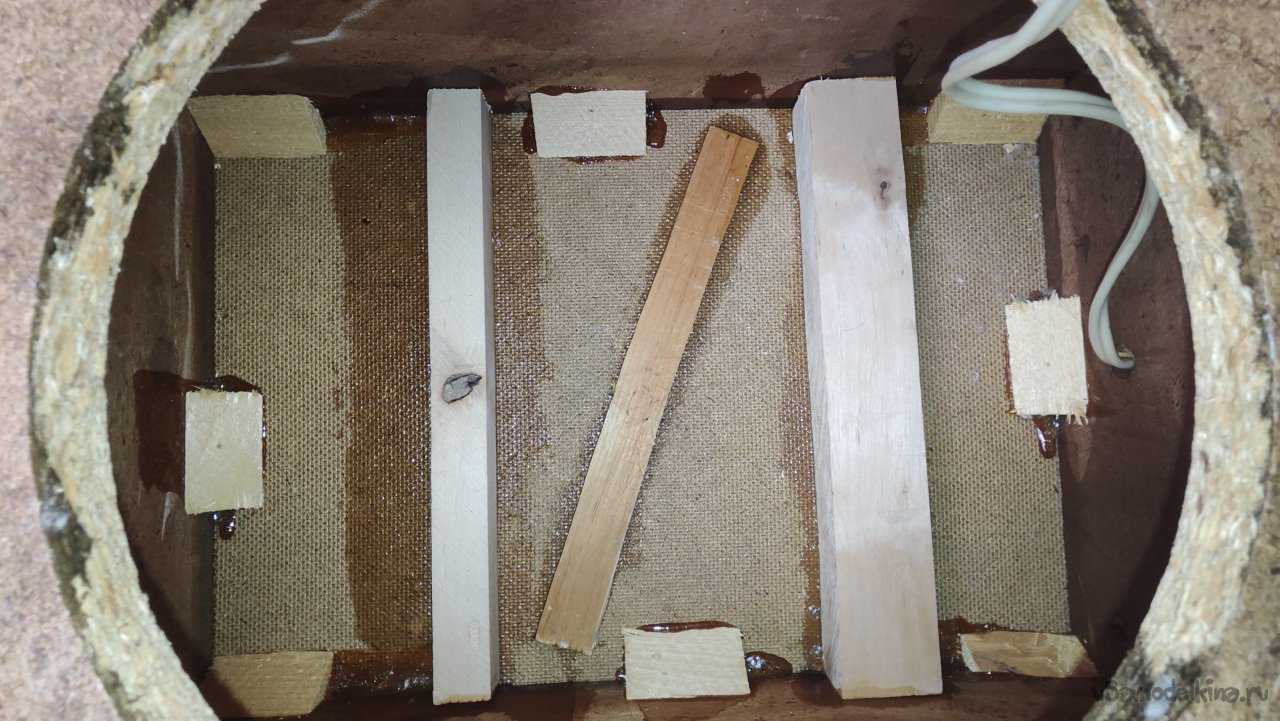

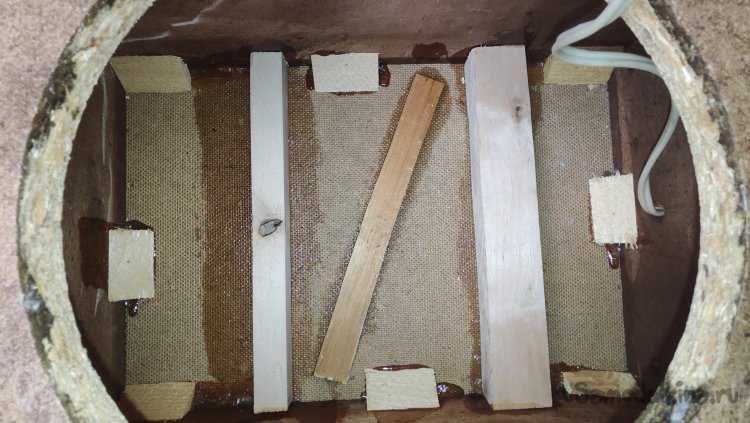

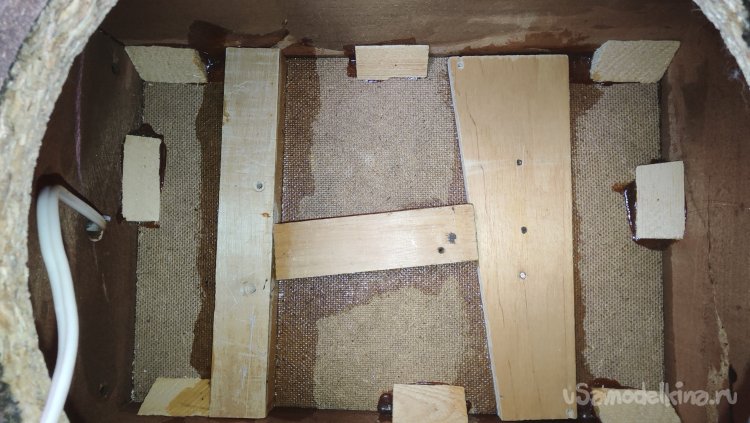

Корпуса расположил на ровных местах пола. Вклеил усилители из реек, прижал грузами.
На следующий день извлекаю из корпусов грузы.

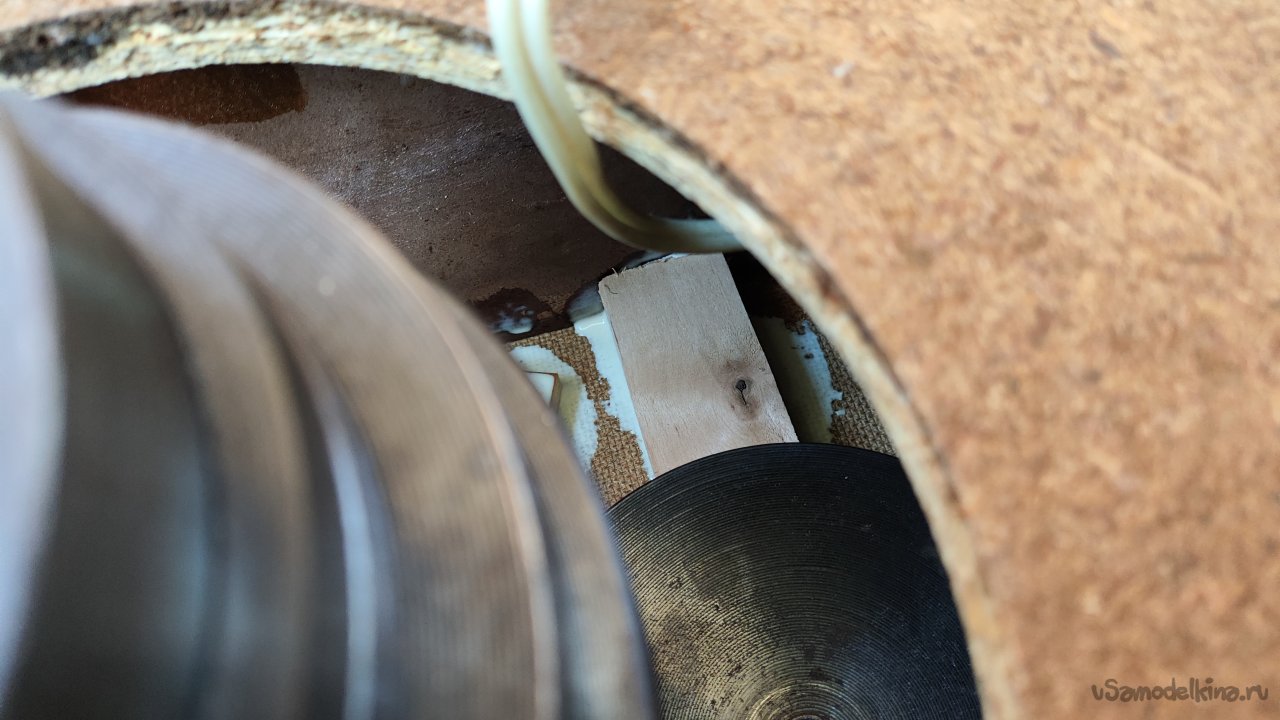

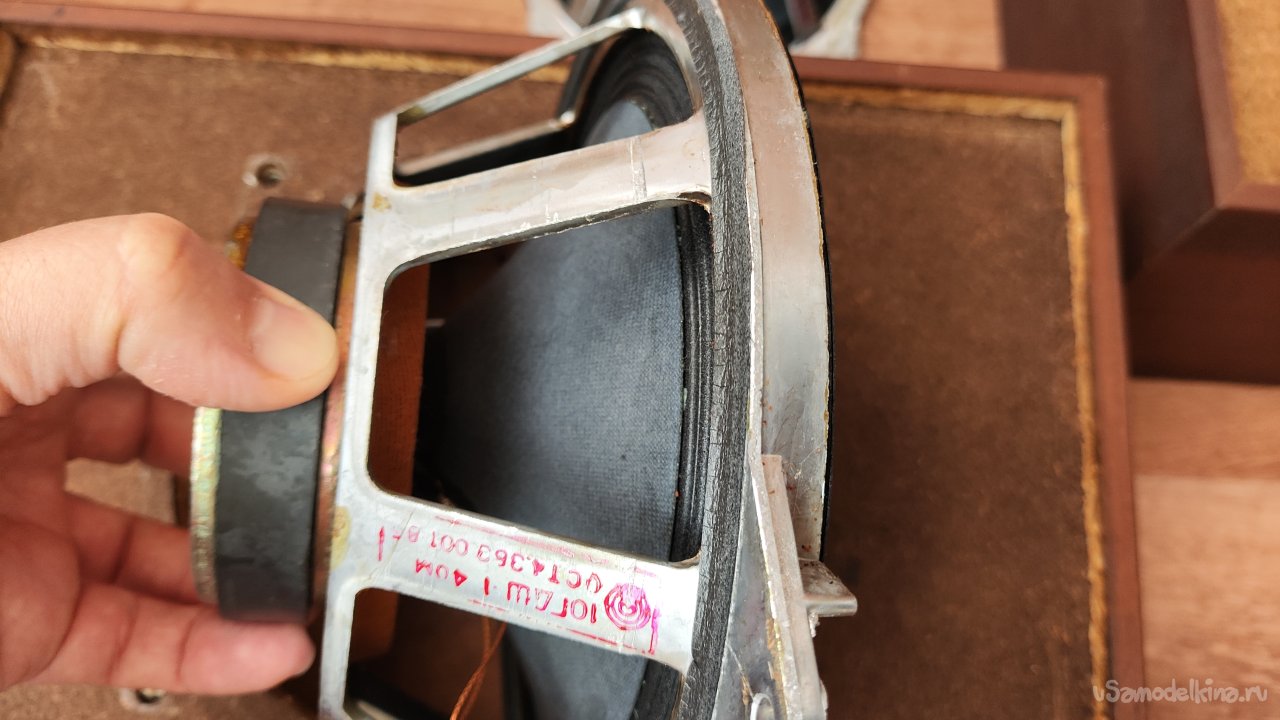

Задняя стенка перестала звенеть, цель достигнута. Вспенка на первом динамике за ночь немного приподнялась.
Приклеил уплотнитель на второй динамик.

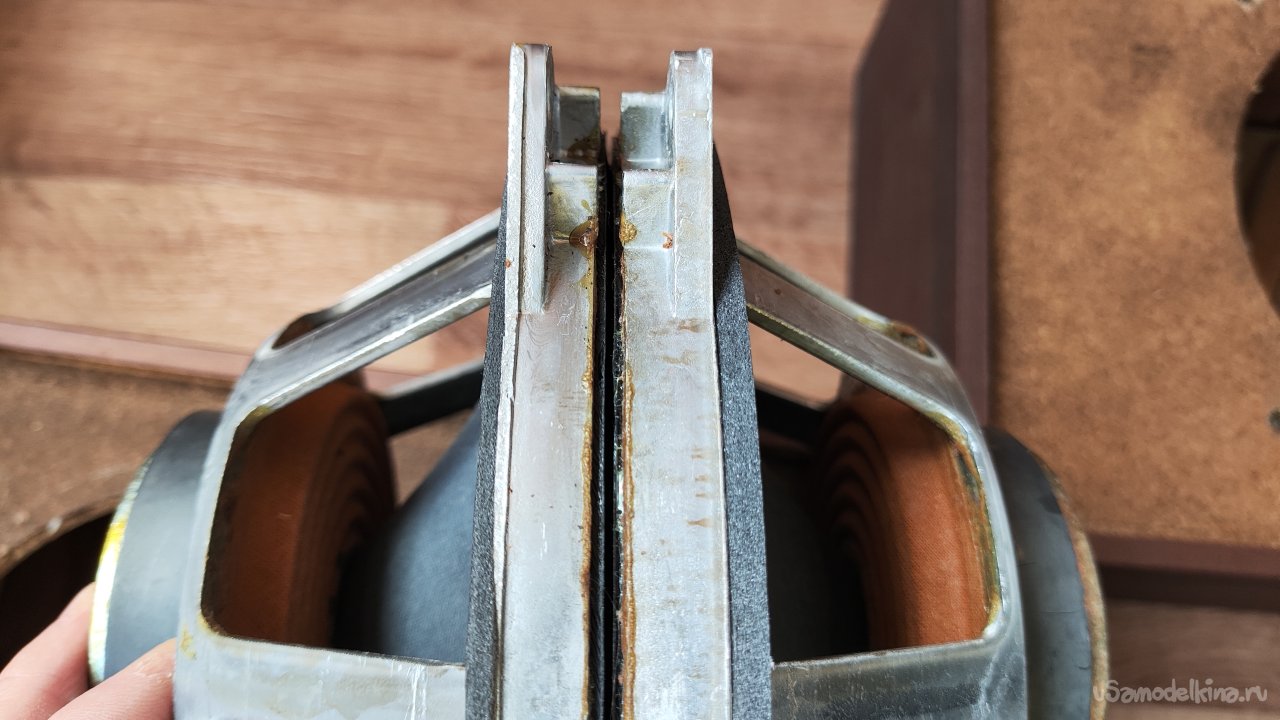

Сравнение уплотнителя ужатого и нового.

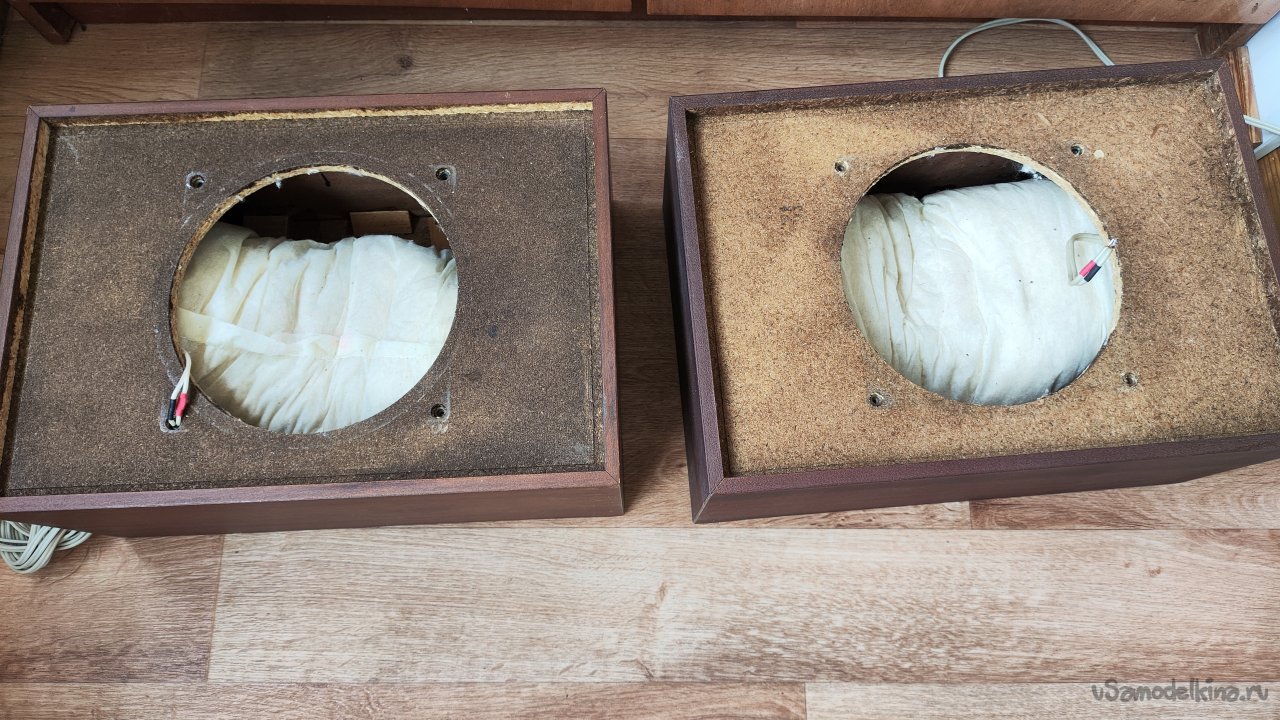

Положил в корпуса чулки с ватой.

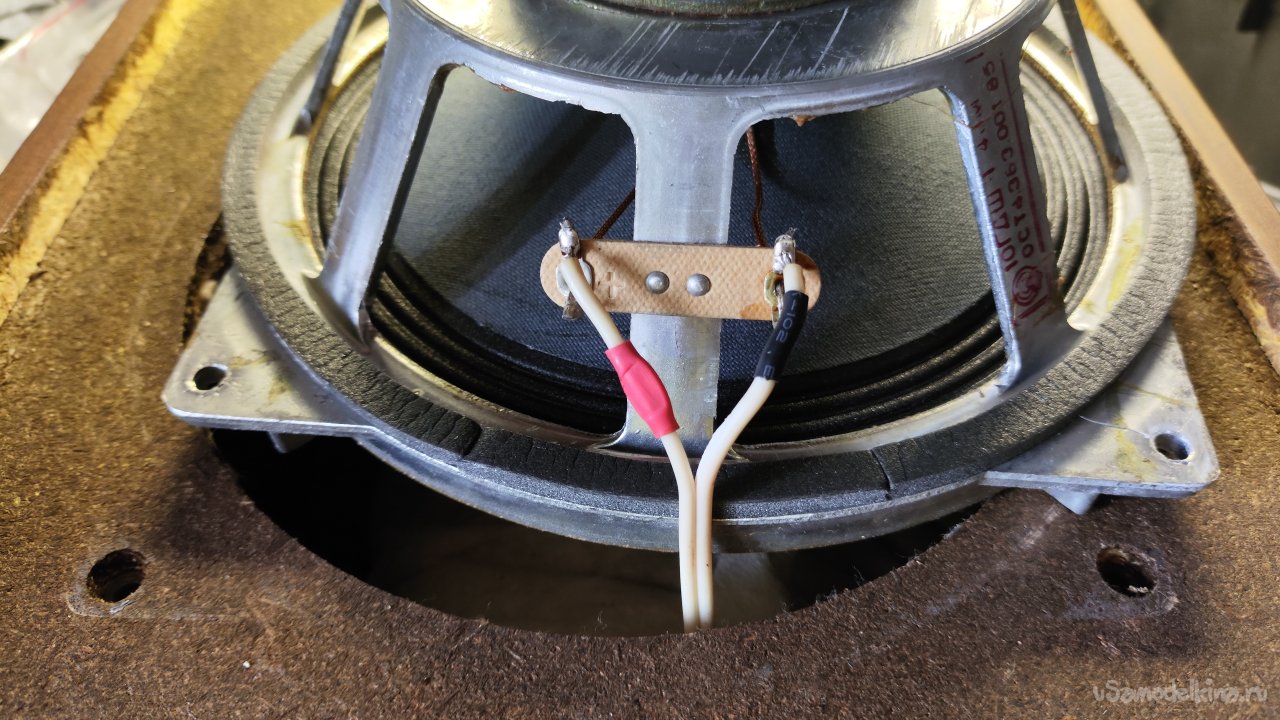

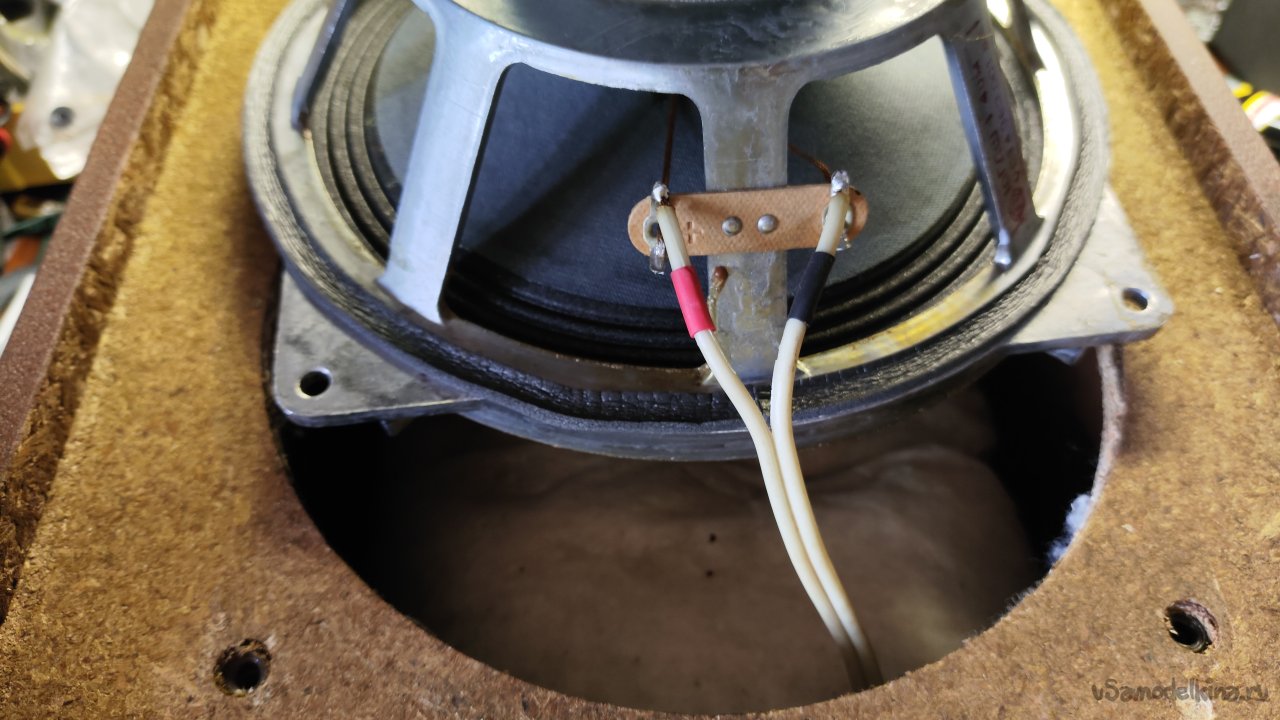

Припаиваю провода к динамикам и собираю колонки.

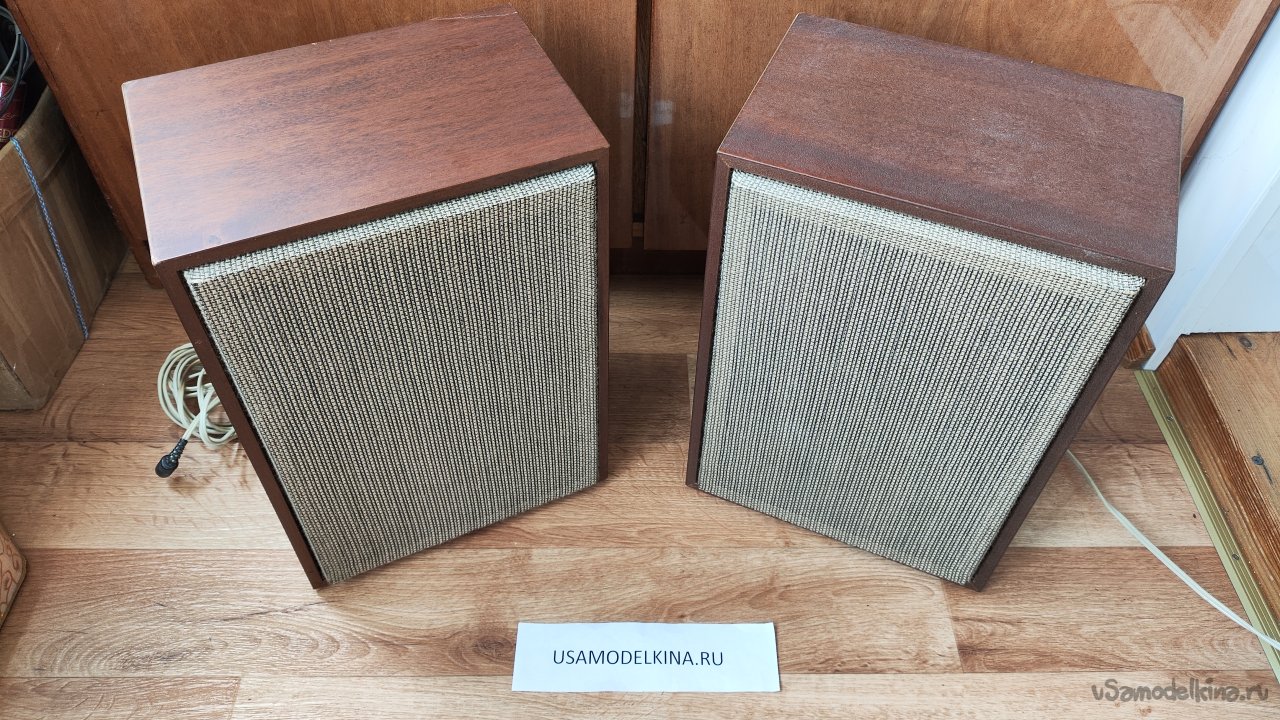

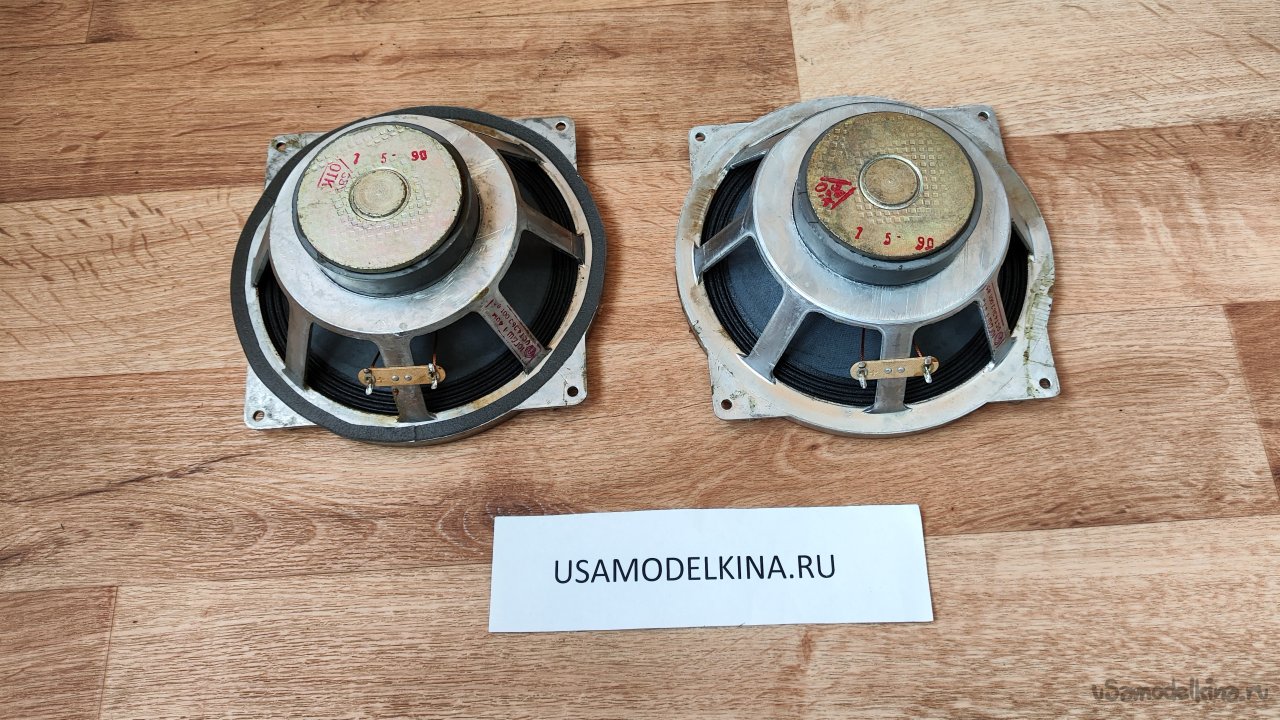

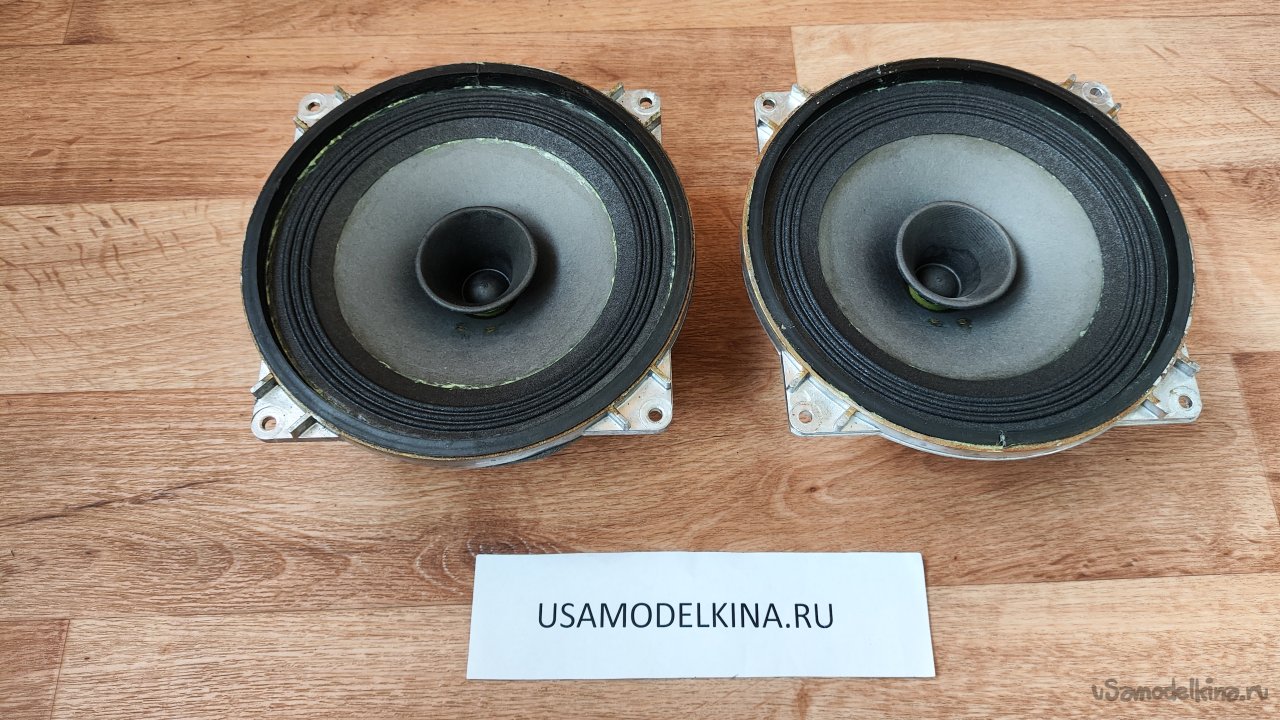

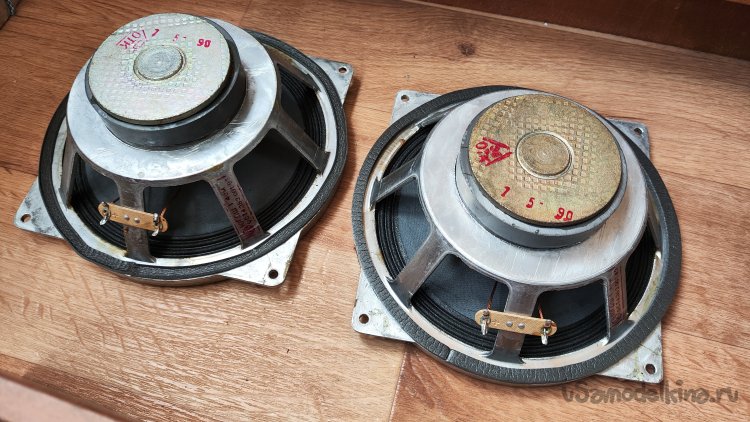

Результатом я доволен. Подвесы земенены, колонки восстановлены и немного улучшены.
