На даче долгое время стоял без дела телевизор Горизонт с пультом ДУ. Решил телевизор выставить на продажу, может кому надо. Проверил пульт, а там потекли оставленные внутри батарейки. Непорядок, надо пульт разобрать и почистить.

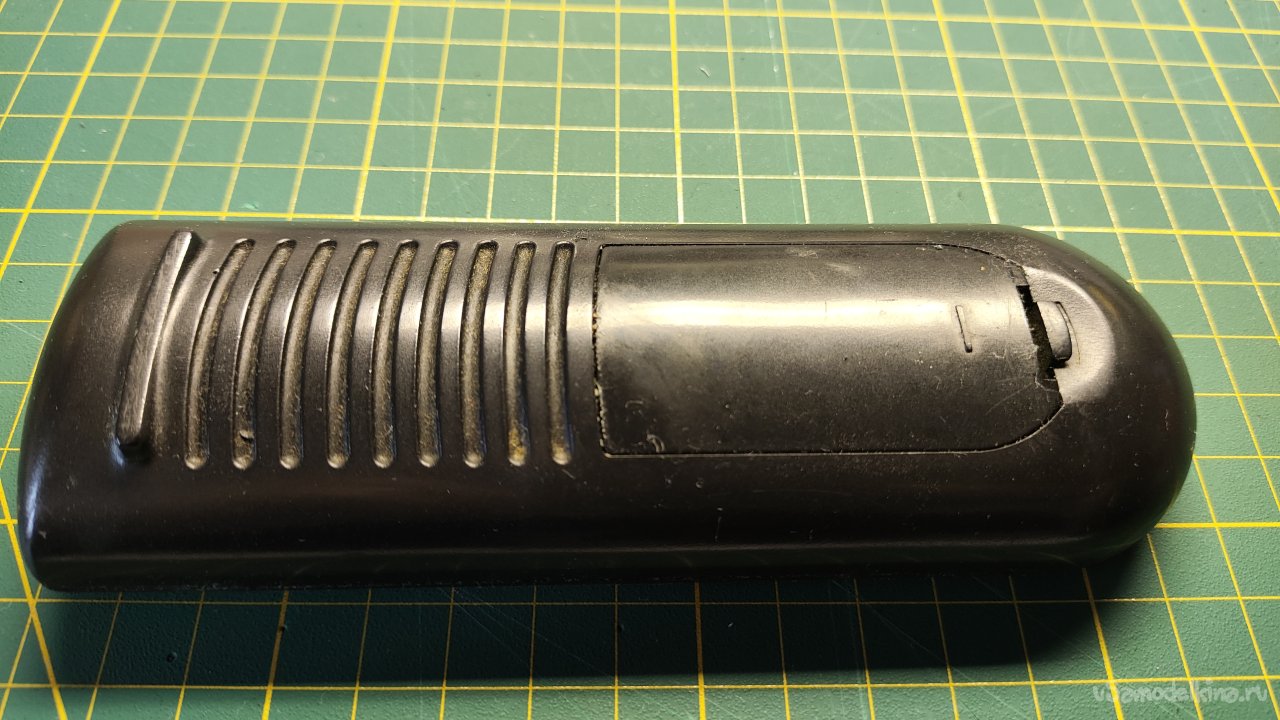

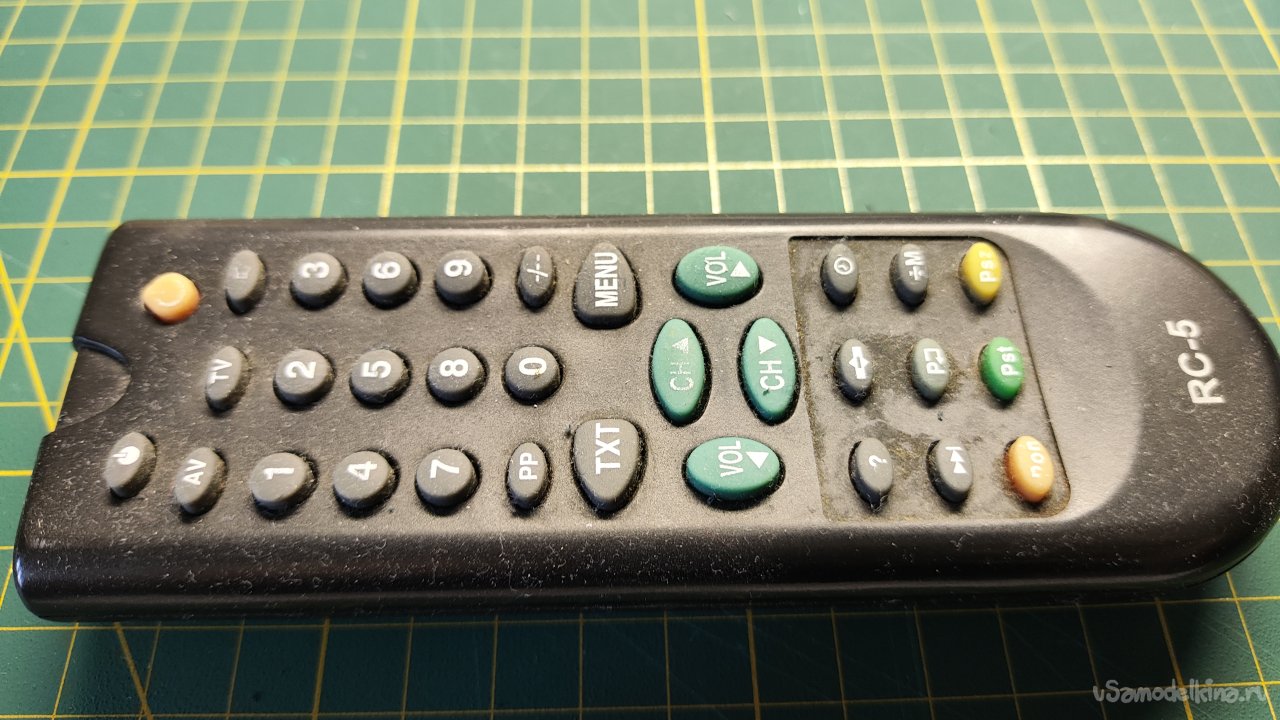

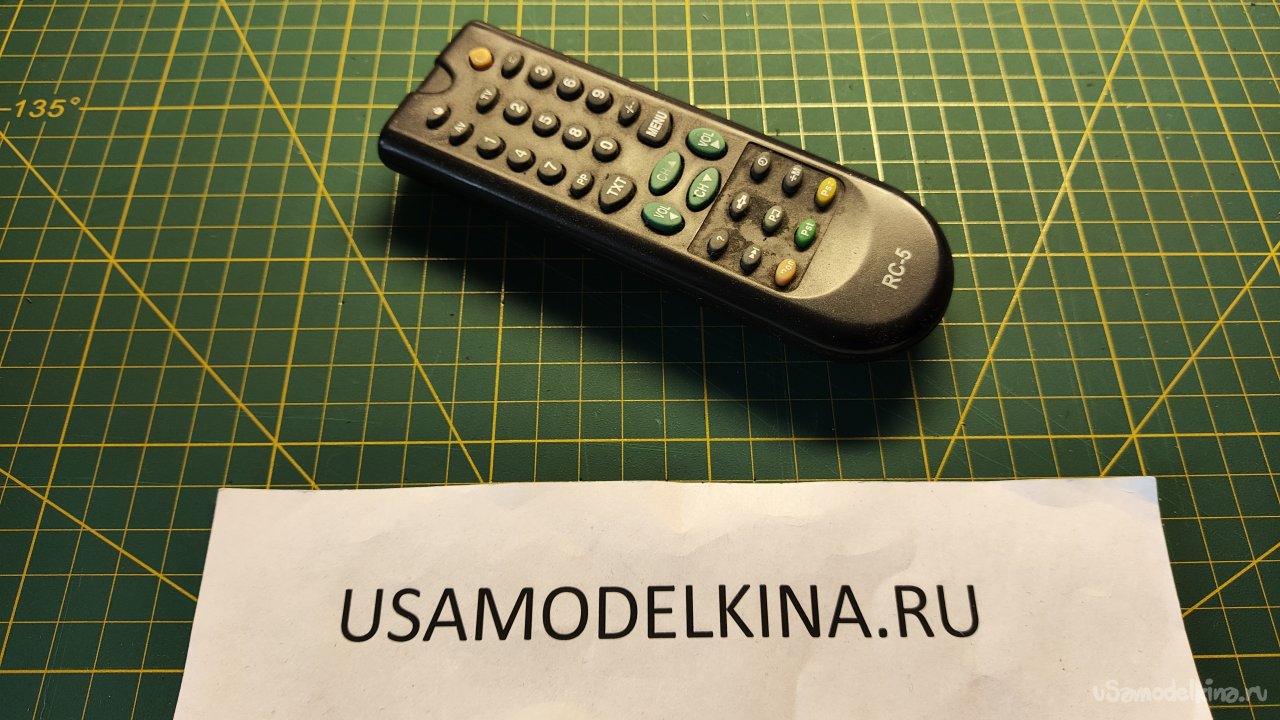

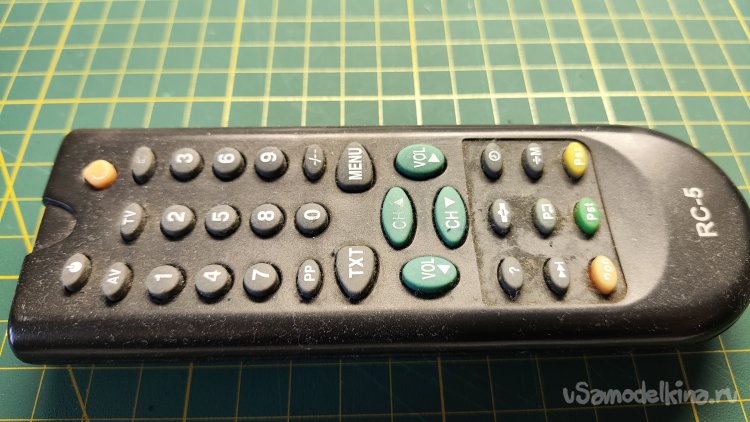

Пульт пыльный, чумазый. Сделаем его чистым и рабочим.

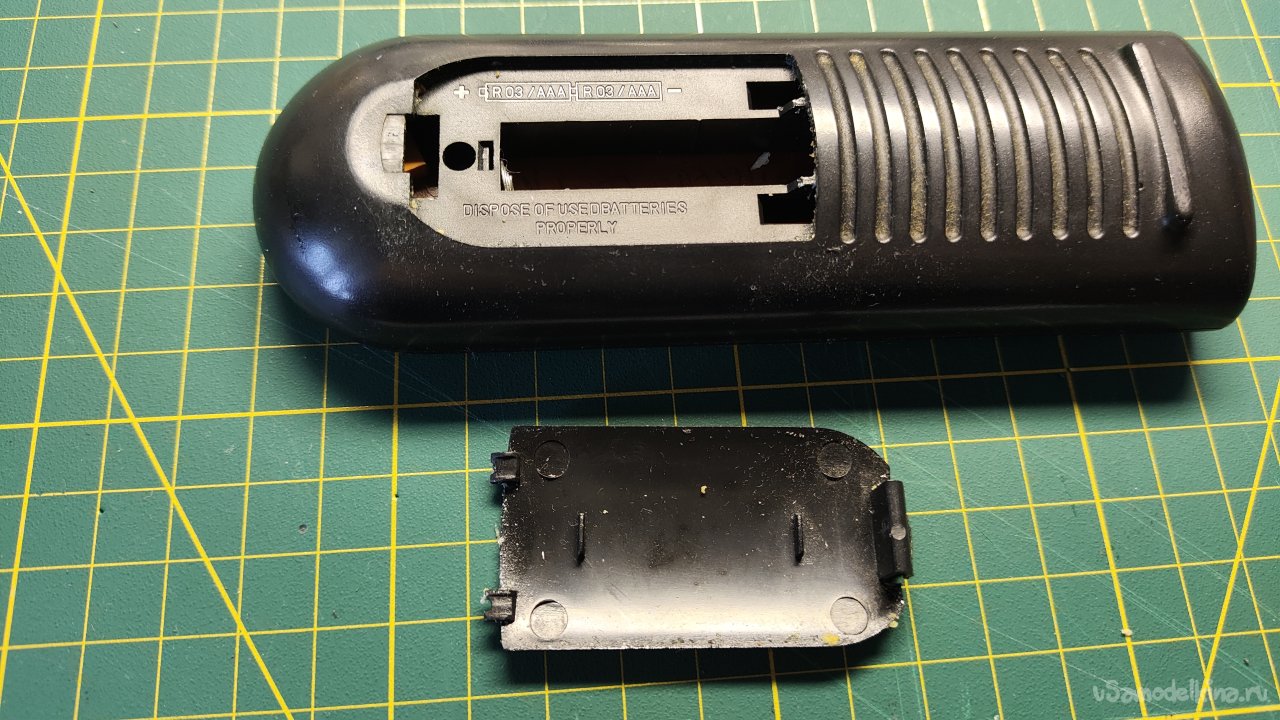

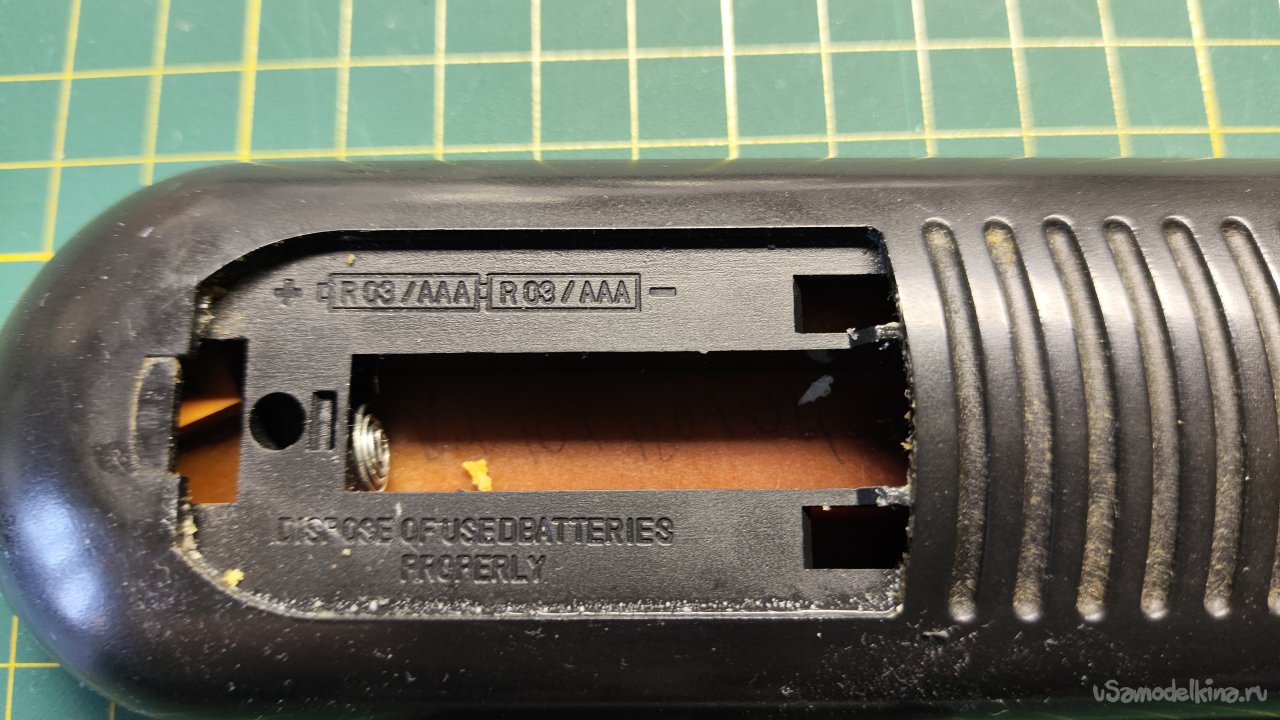

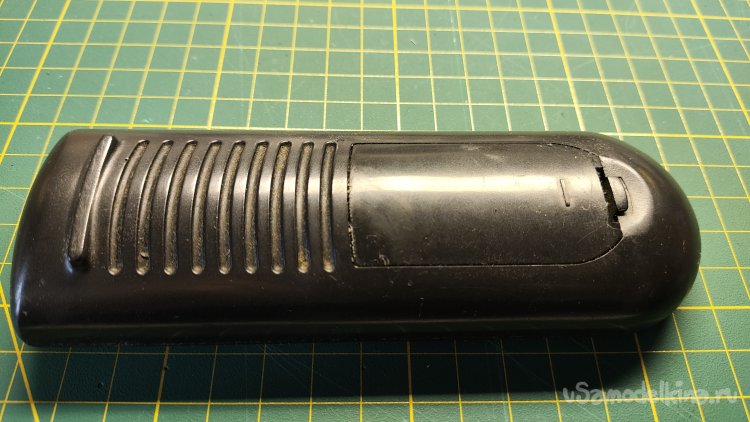

Открываю крышку батарейного отсека.
Внутри вроде относительно чисто, но это в этой стороне. В месте другой батарейки все плохо, так как потекла именно она.

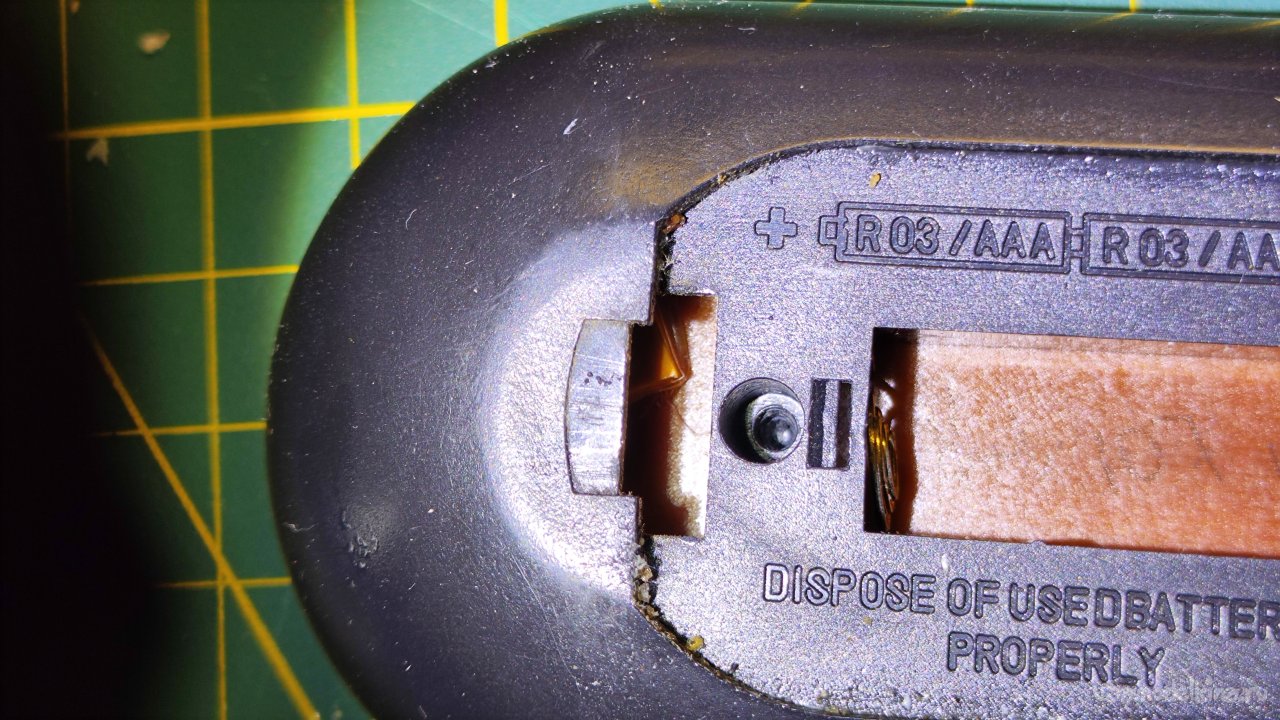

Винта нет. Возможно, пульт ремонтировался, а возможно винта и не было.

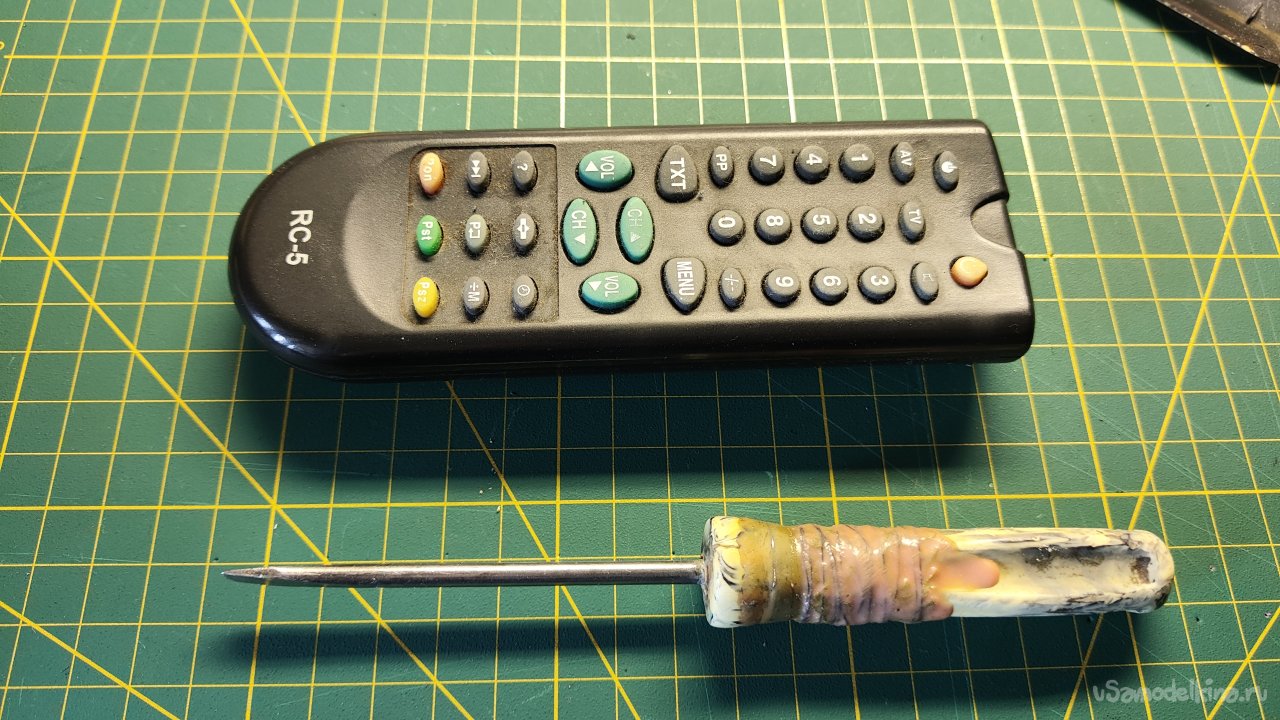

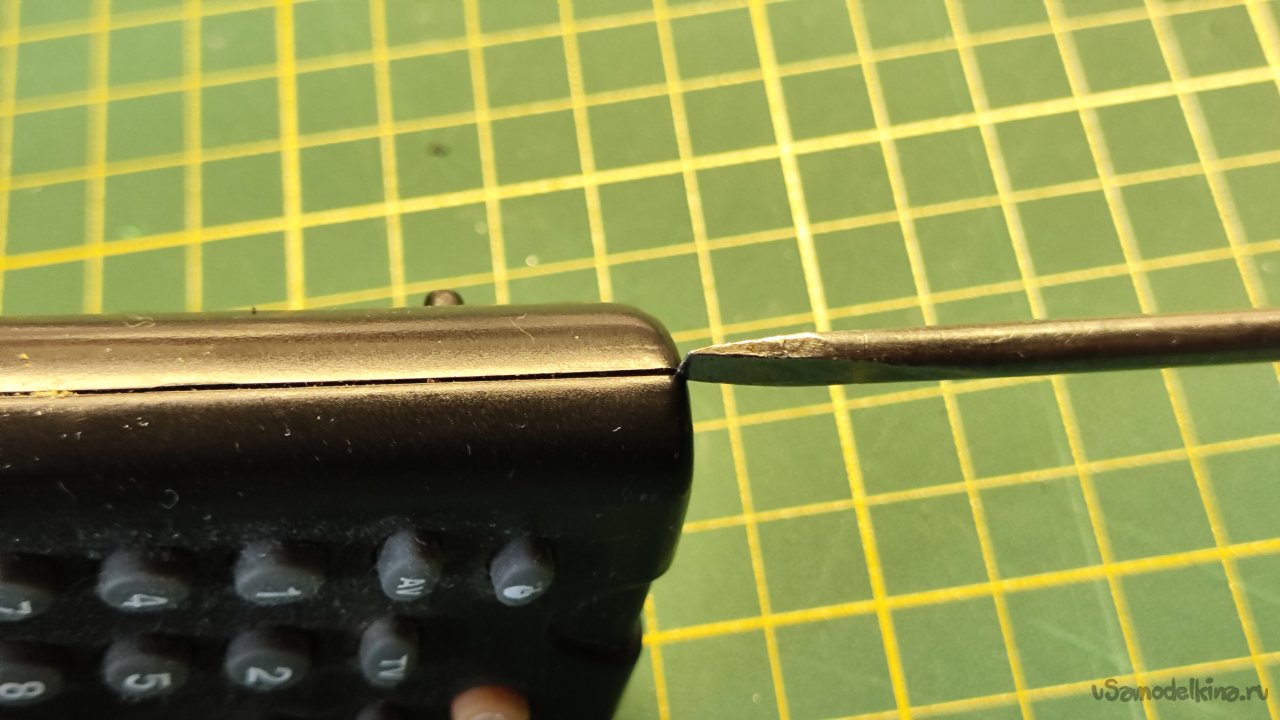

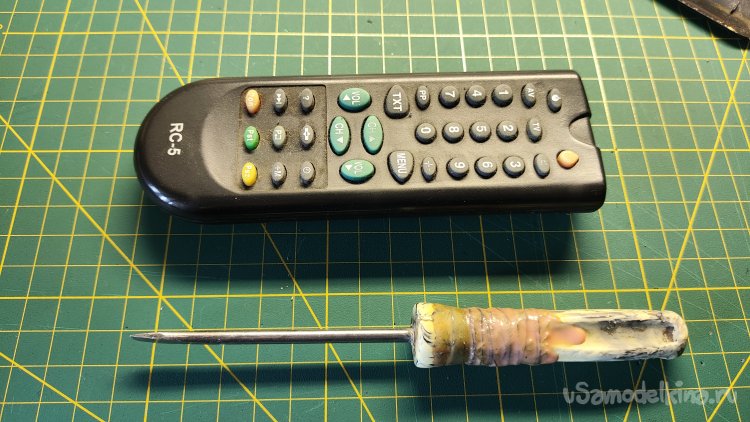

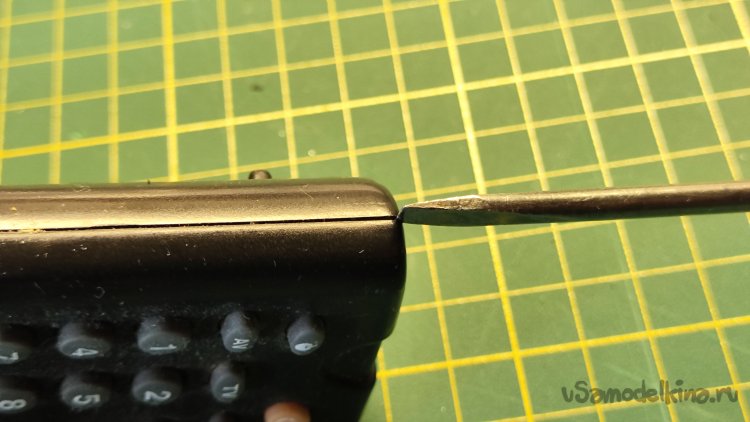

Для разборки воспользуемся плоской отверткой, как наиболее доступным инструментом.

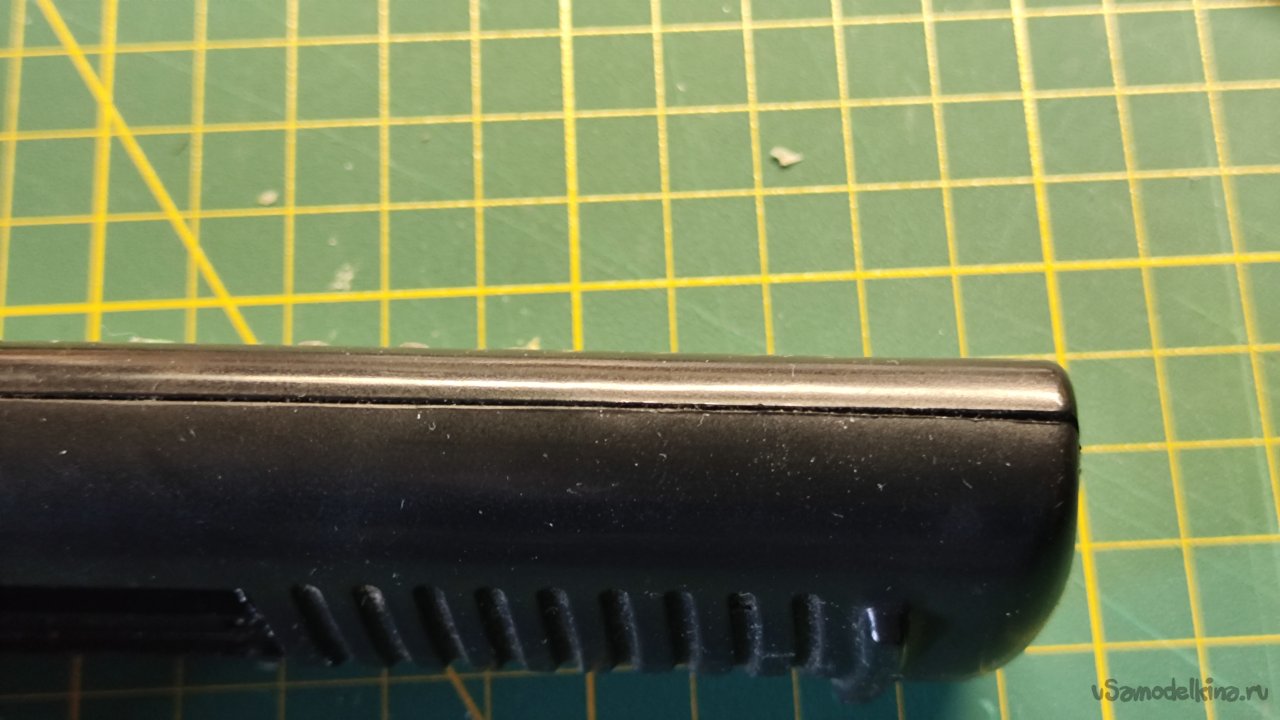

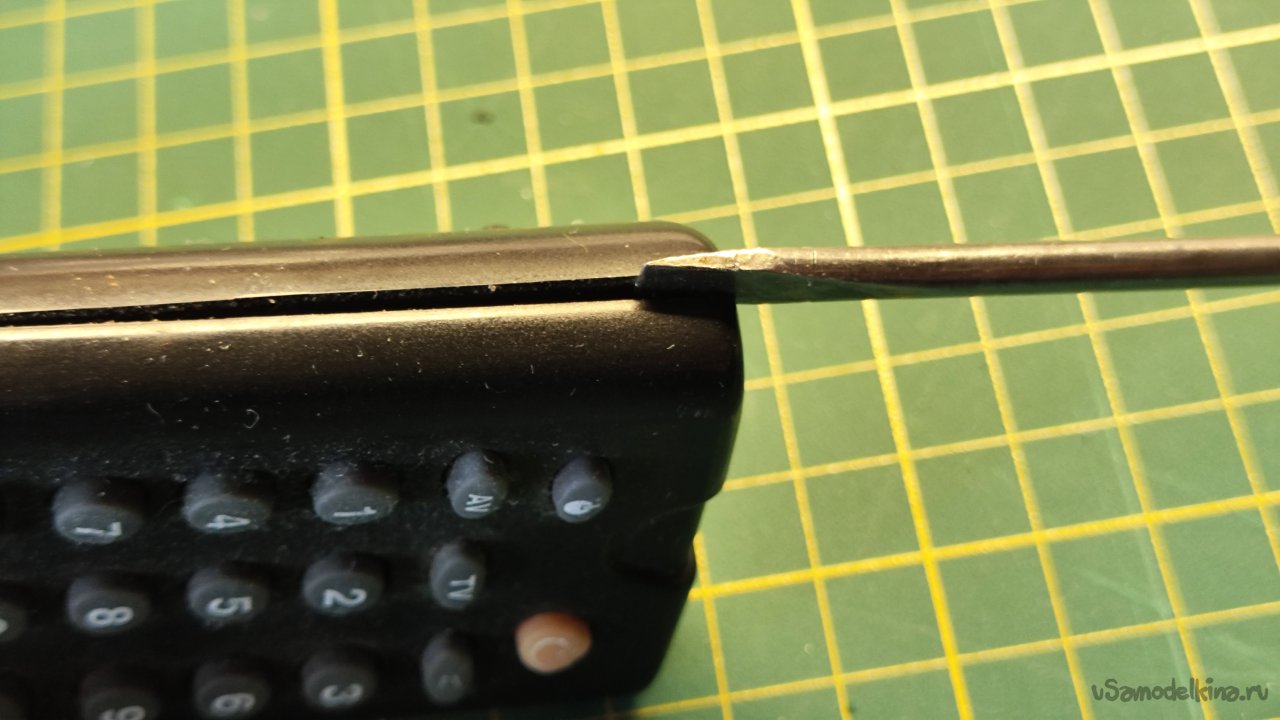

Щель небольшая на корпусе есть, видно и правда пульт уже разбирался.
Аккуратно располовиниваю корпус пульта.

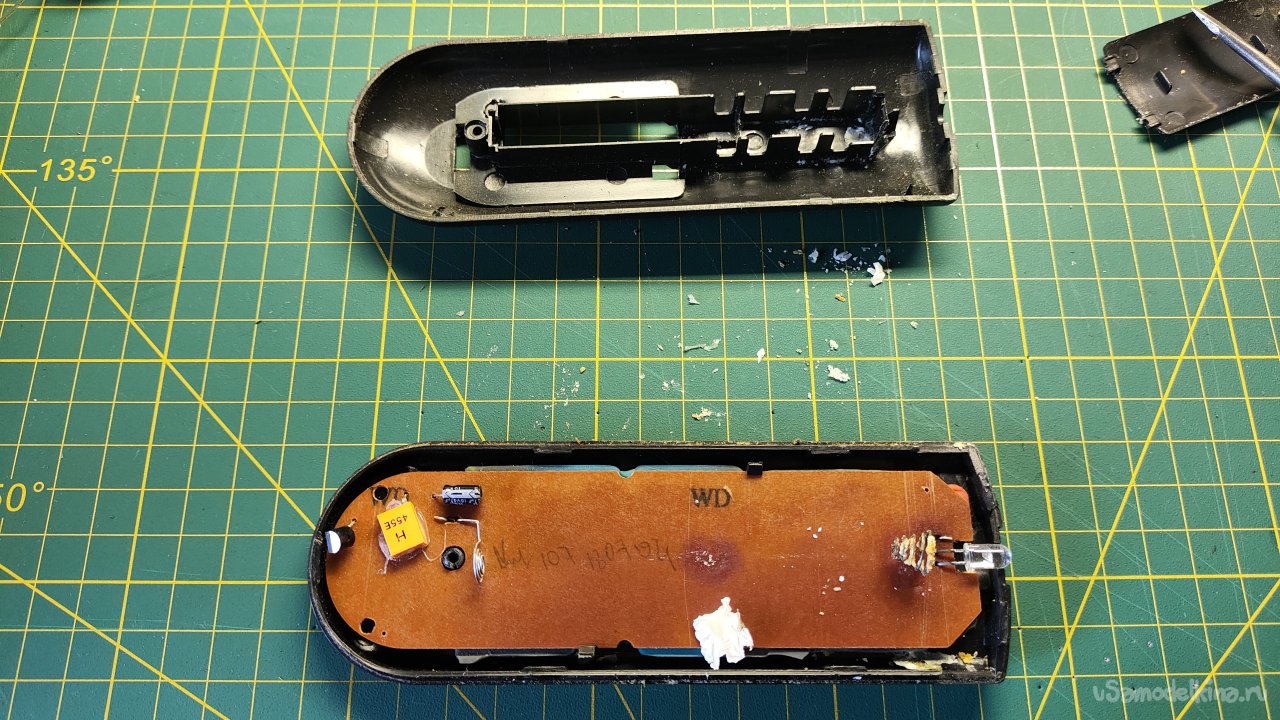

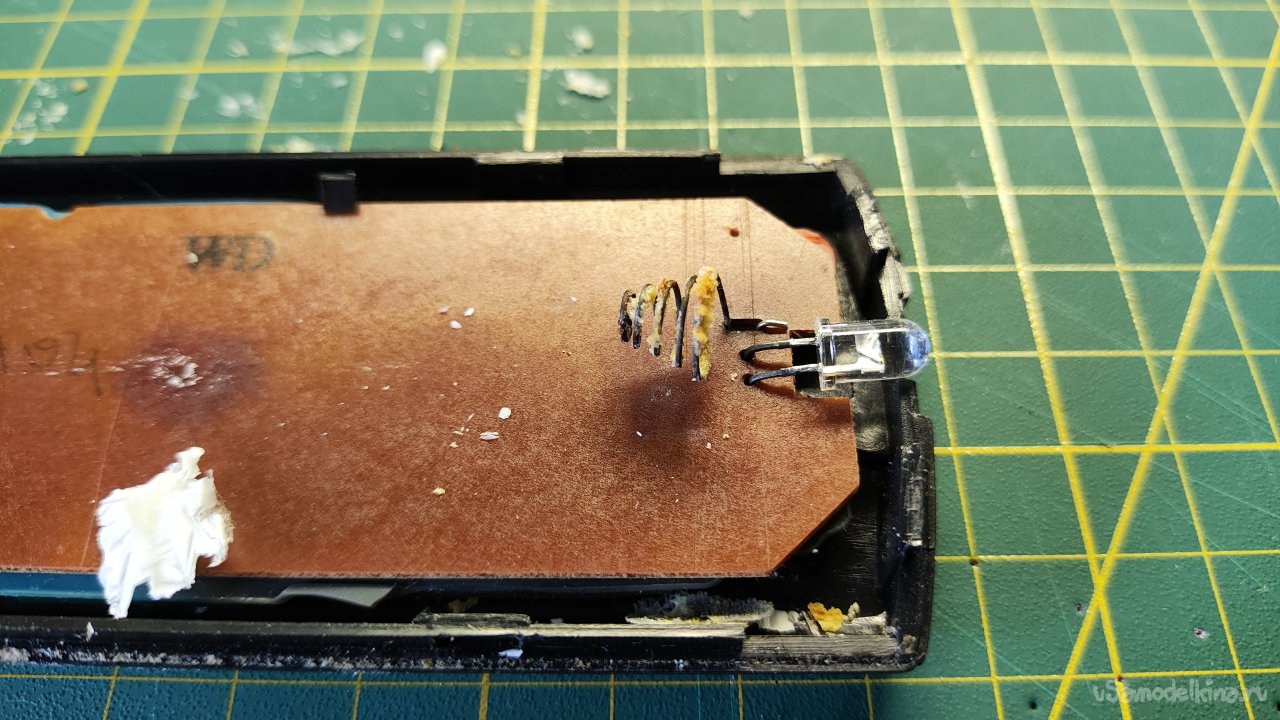

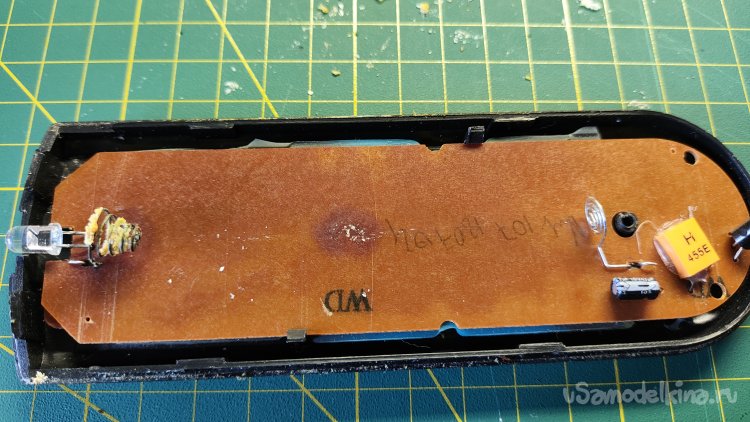

Внутри все в следах вытекшей батарейки. Вытекла давно, все успело высохнуть и закаменеть.
Минусовой контакт в плачевном состоянии.

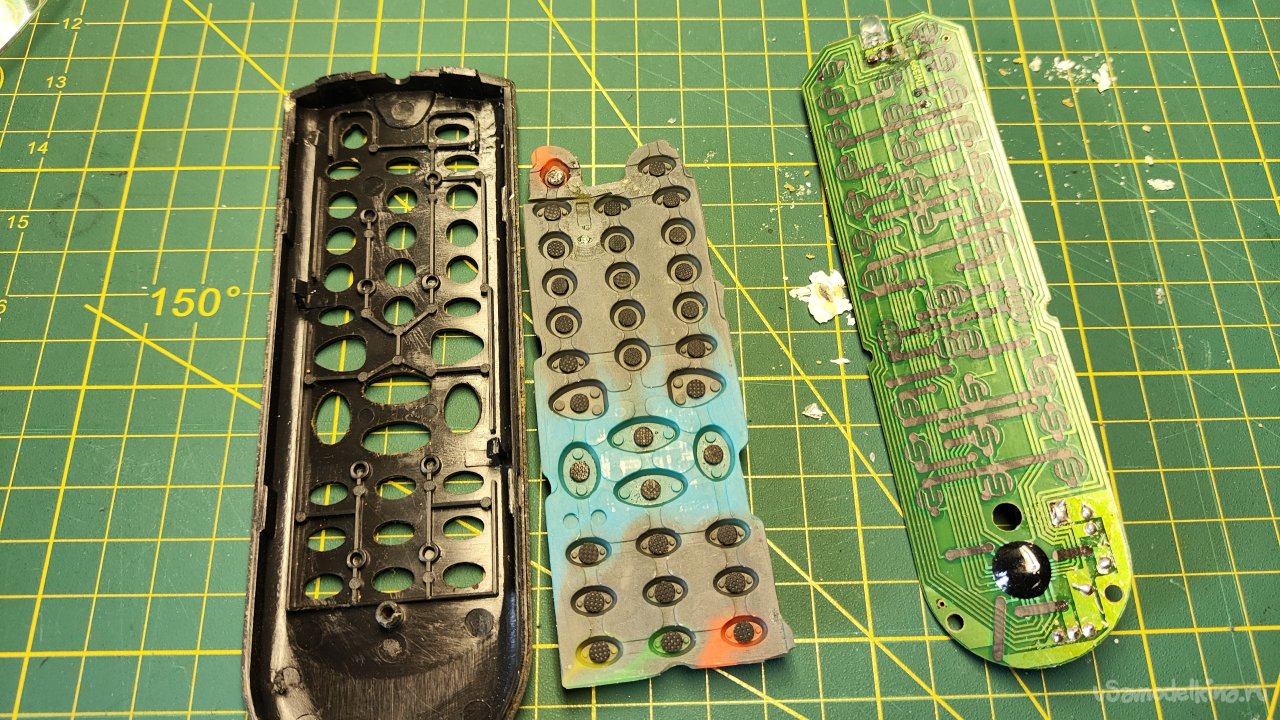

Снимаю плату и клавиатуру.

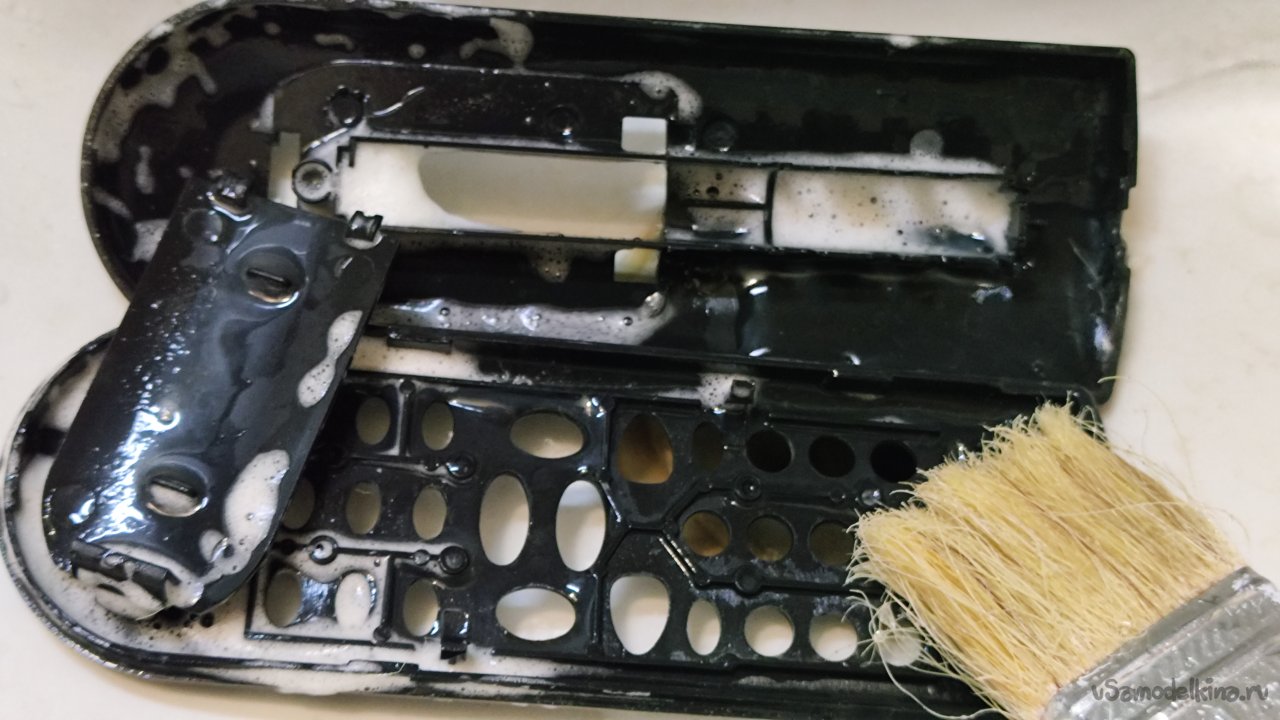

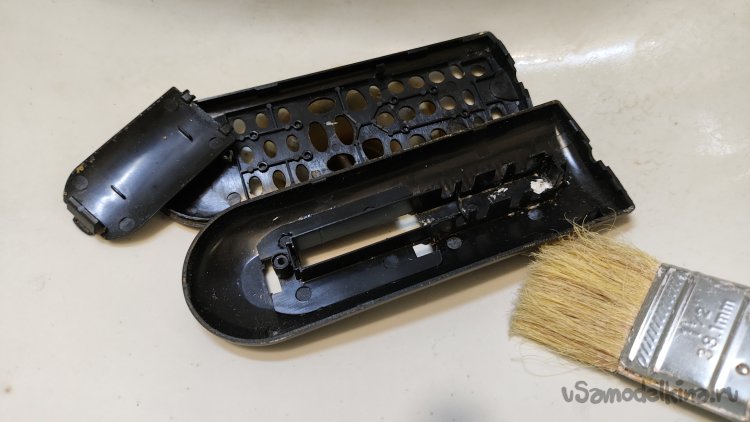

Весь пластик отправляется в раковину на мойку. Мыть буду кистью и хозяйственым мылом.

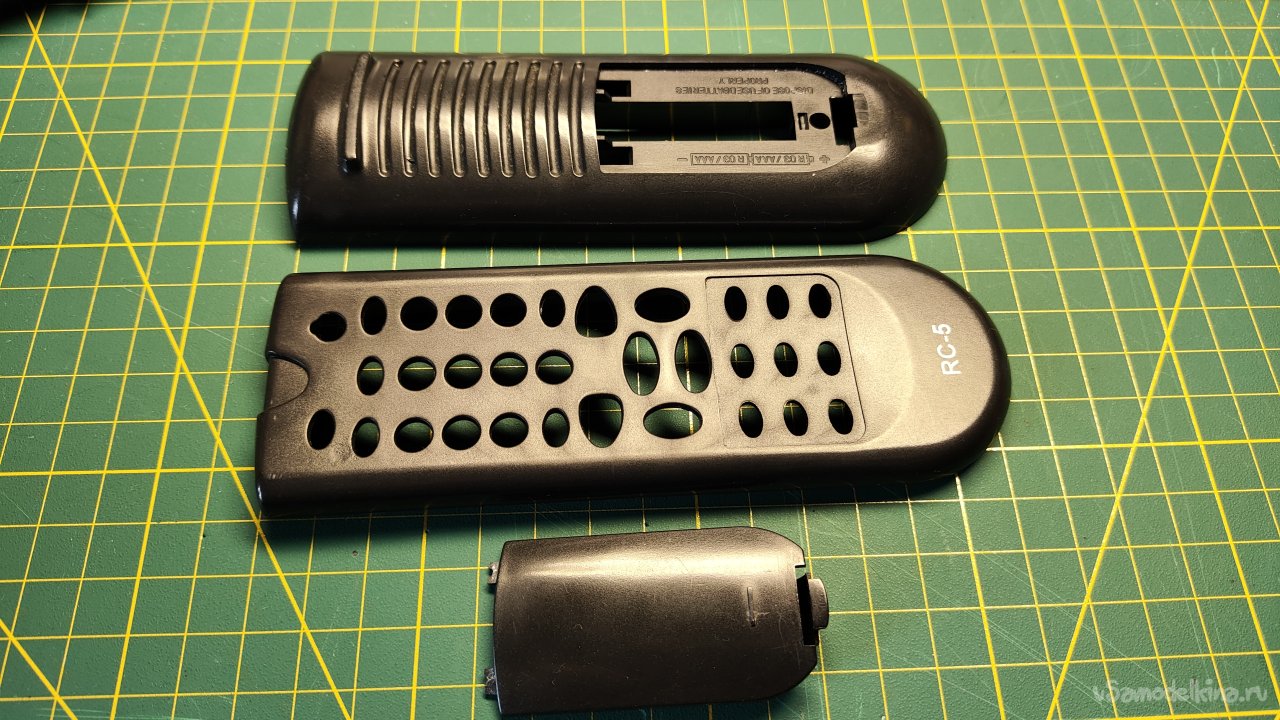

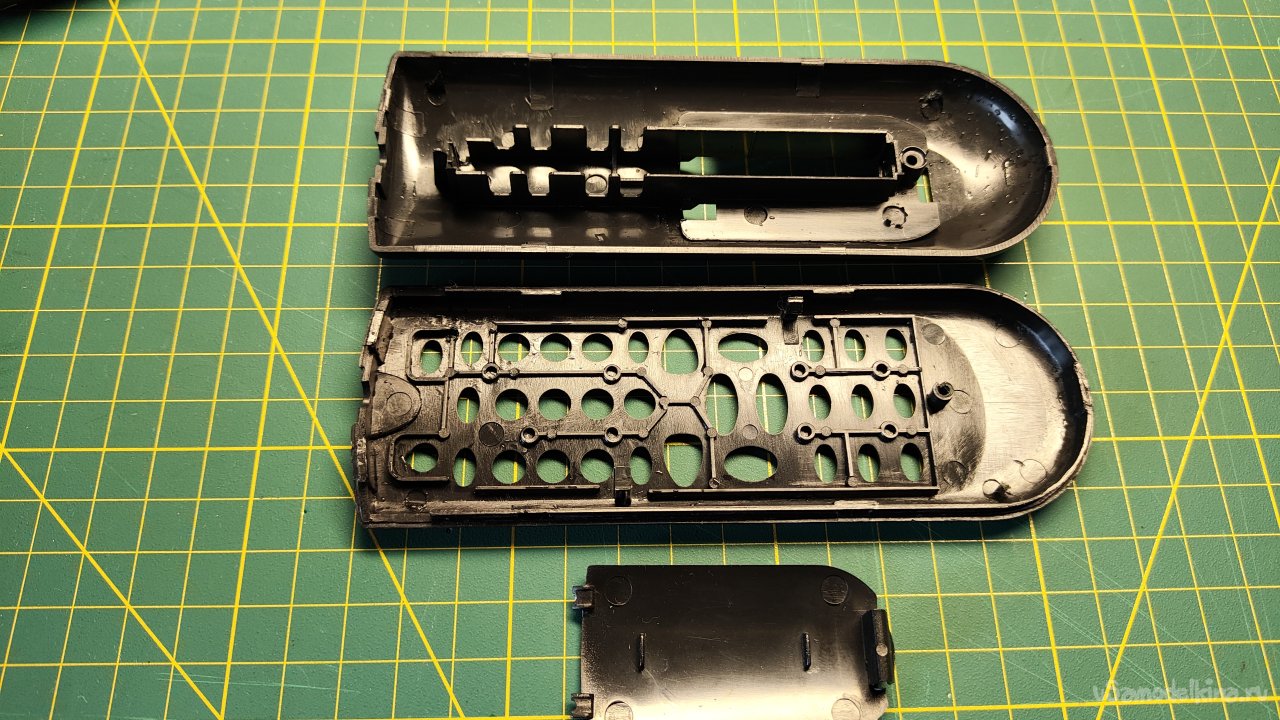

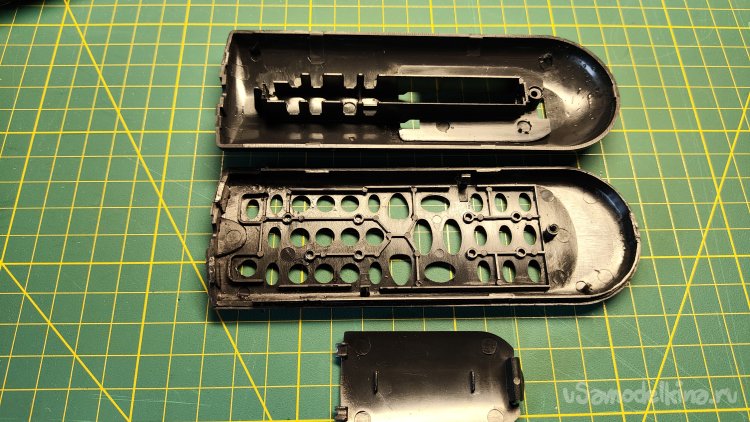

Корпус помыт, протерт полотенцем.

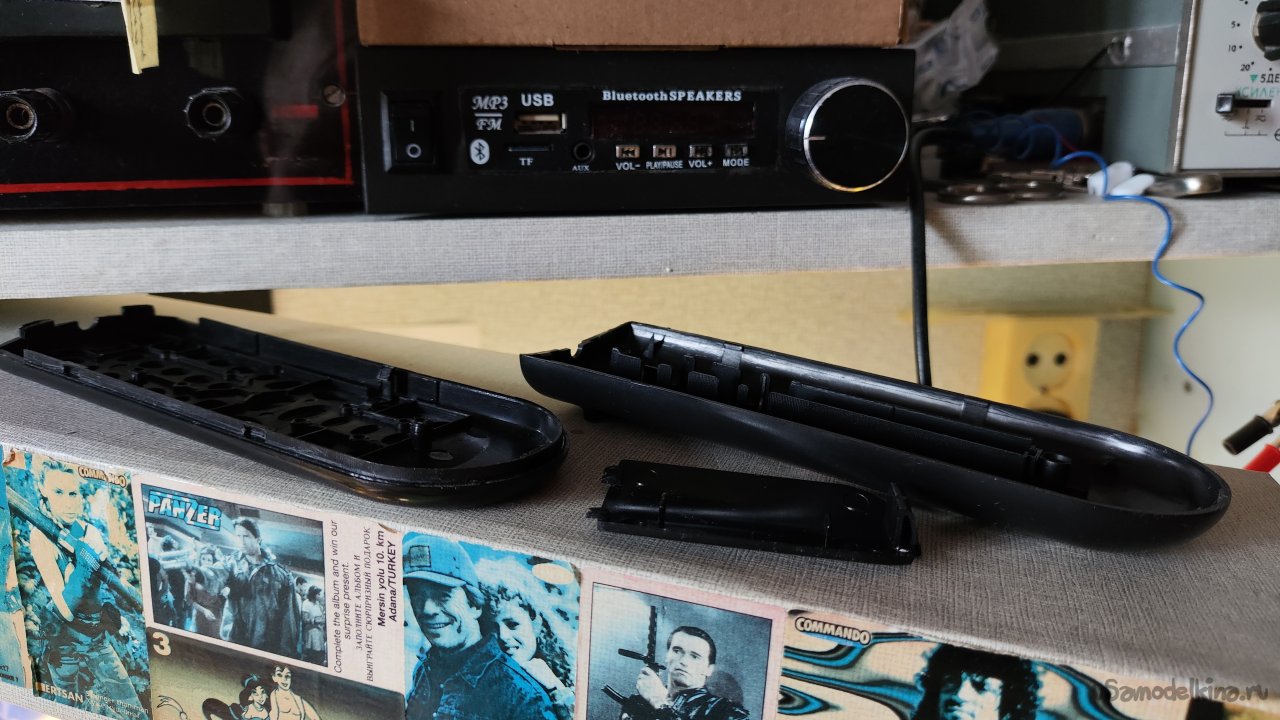

Отправил части корпуса на полное высыхание, положил на теплую лампу дневного света над рабочим столом.

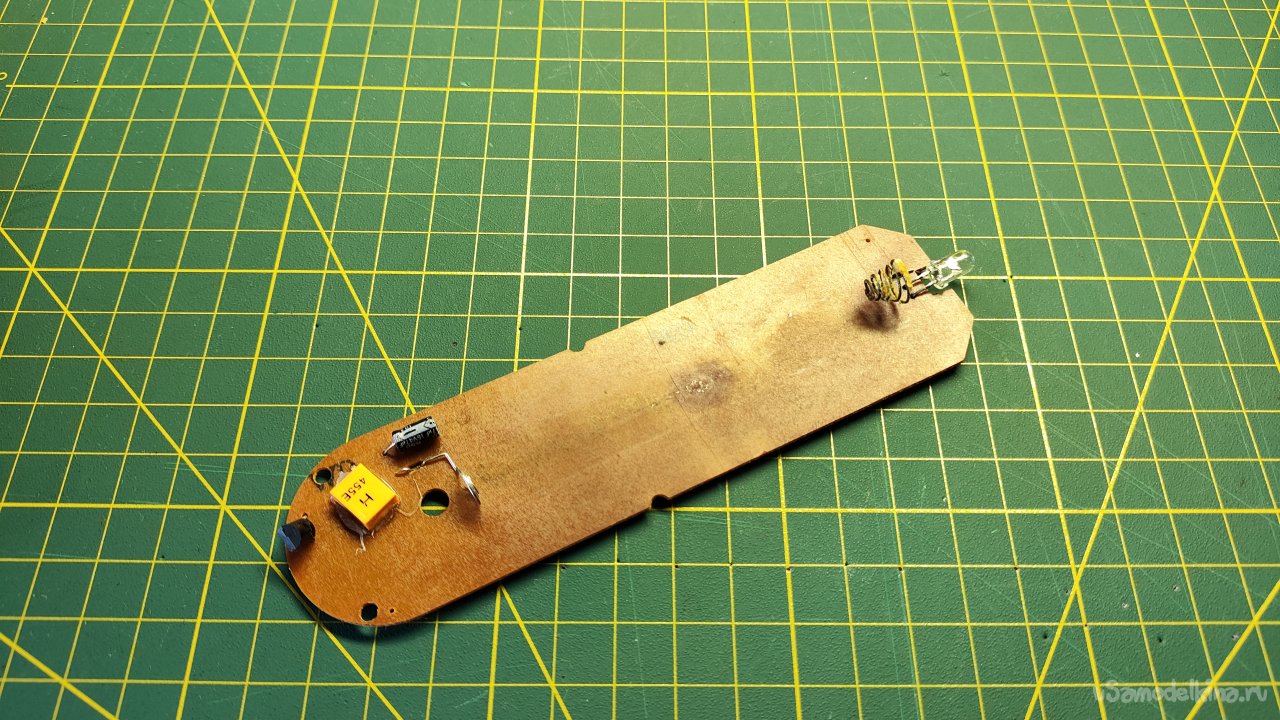

Займемся платой. Ей от электролита батарейки досталось больше всего.

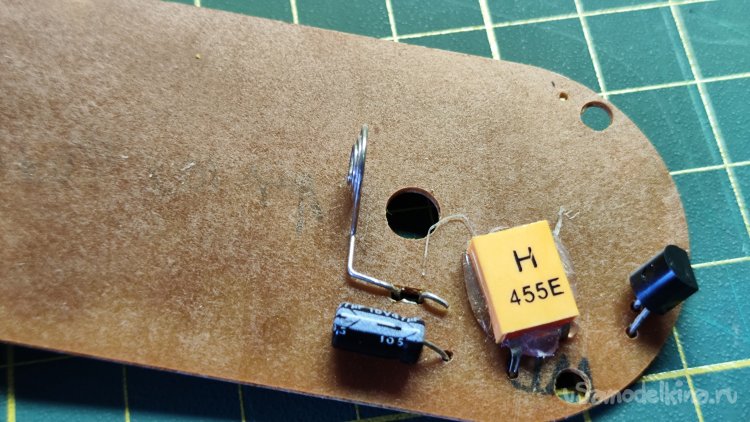

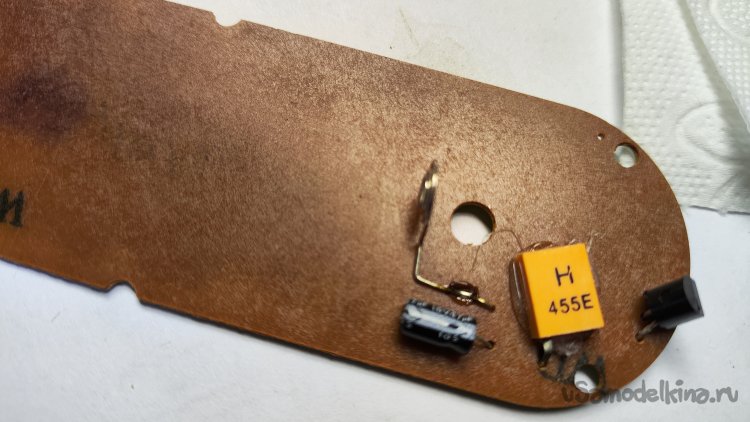

Заметил, что плюсовой контакт болтается.
Похоже, он не был залужен, а просто воткнут в плату и «запаян». Но вот последствия такой пайки неудовлетворительные. Контакт может быть, а может в любой момент пропасть.

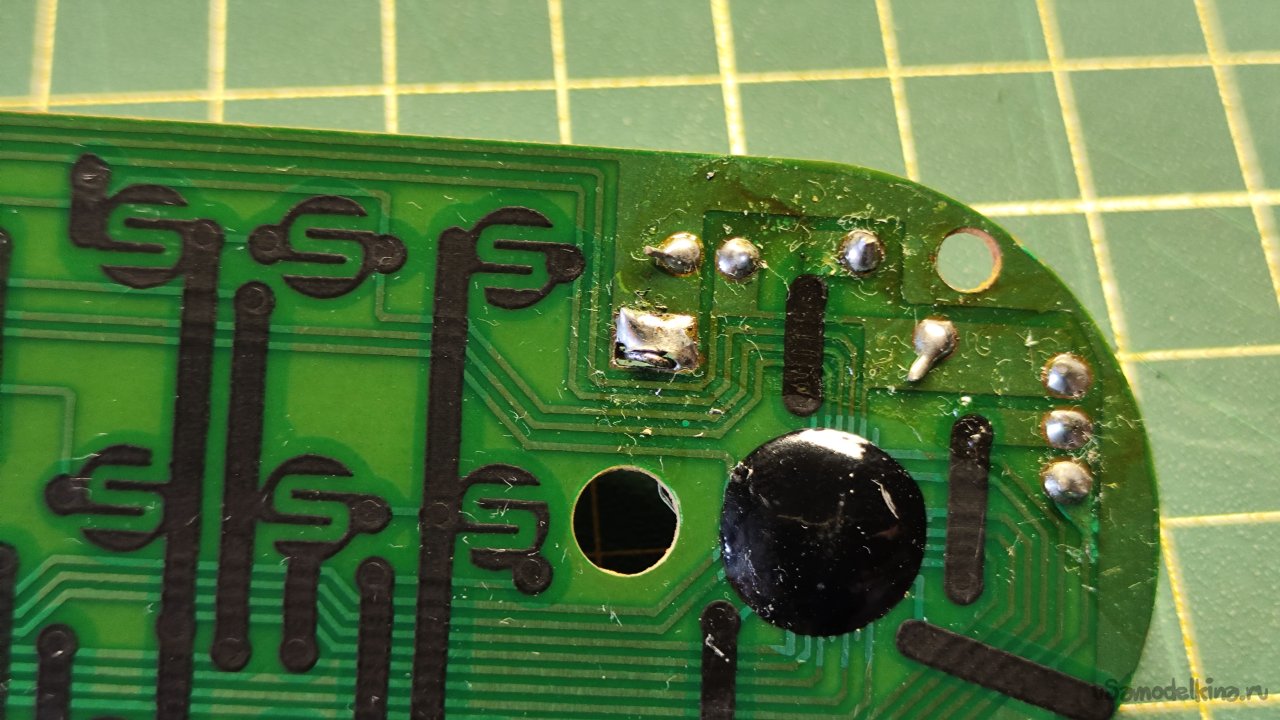

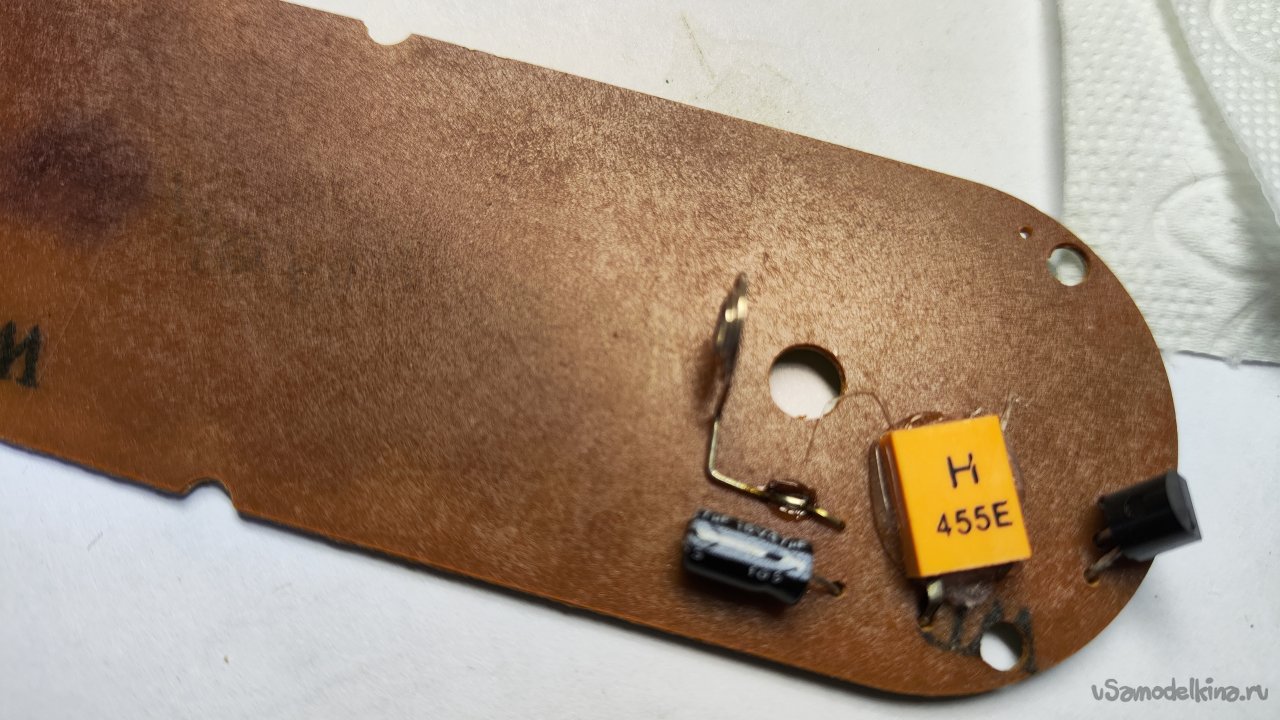

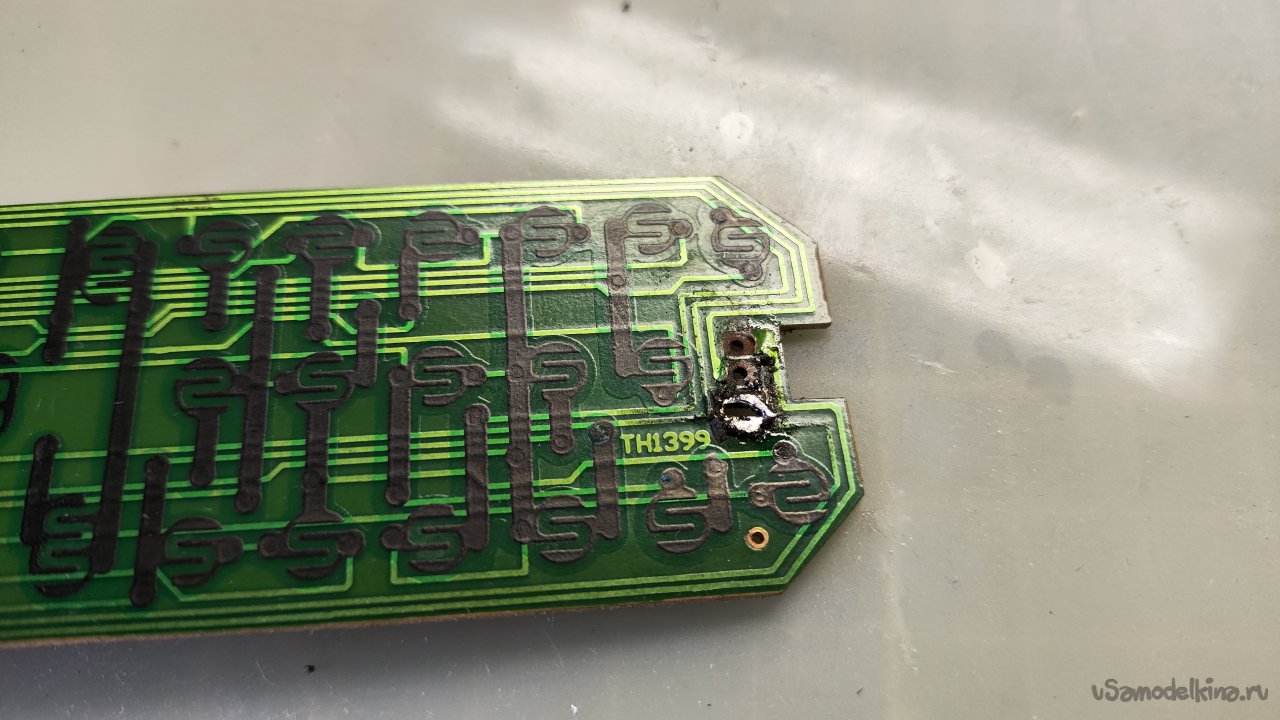

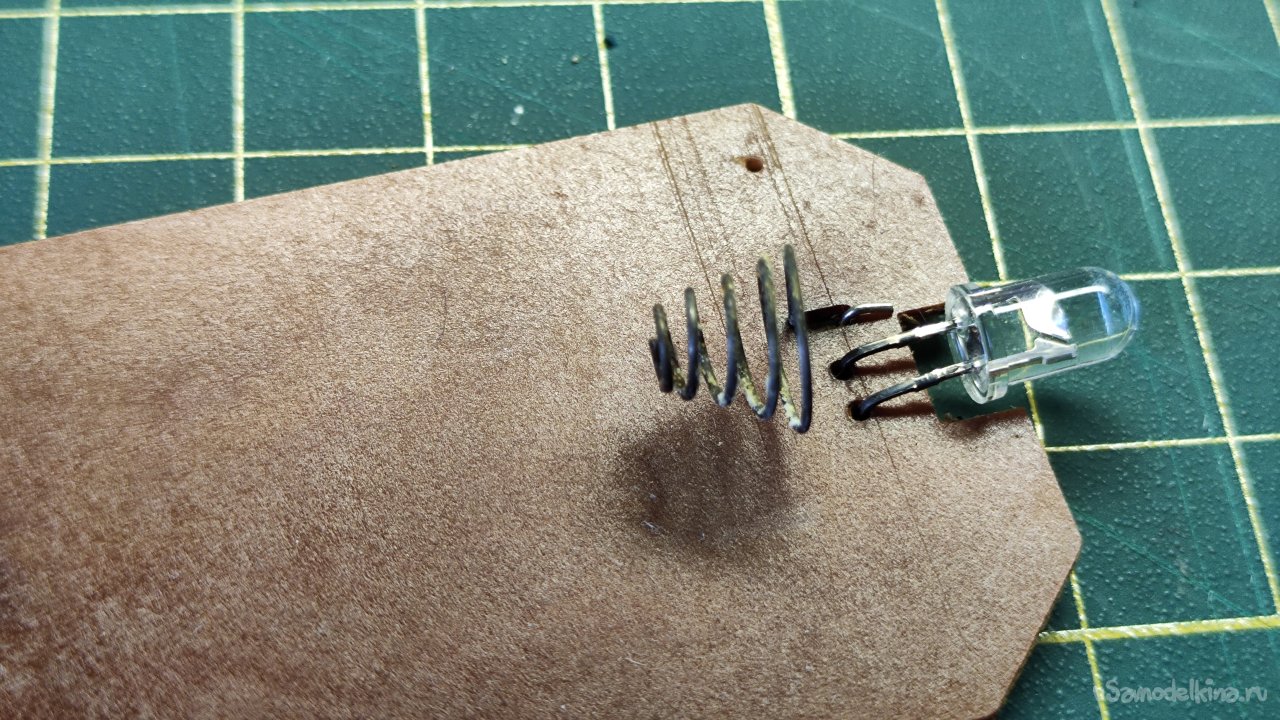

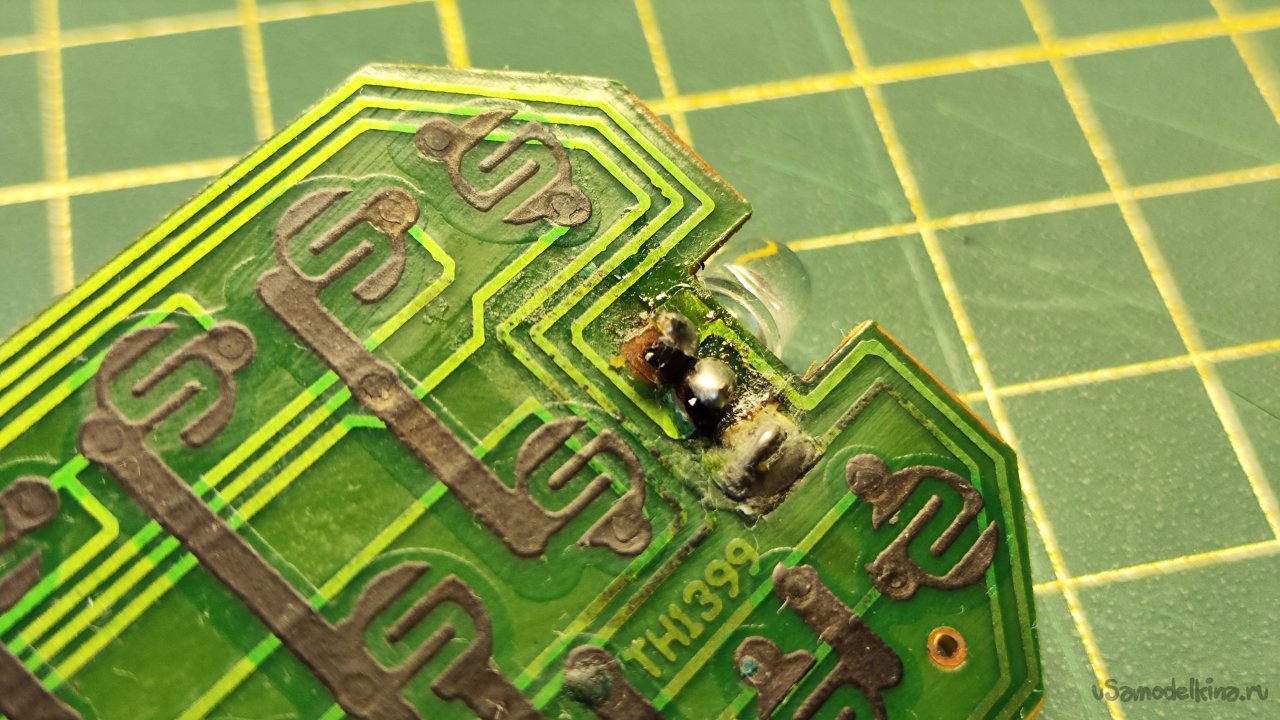

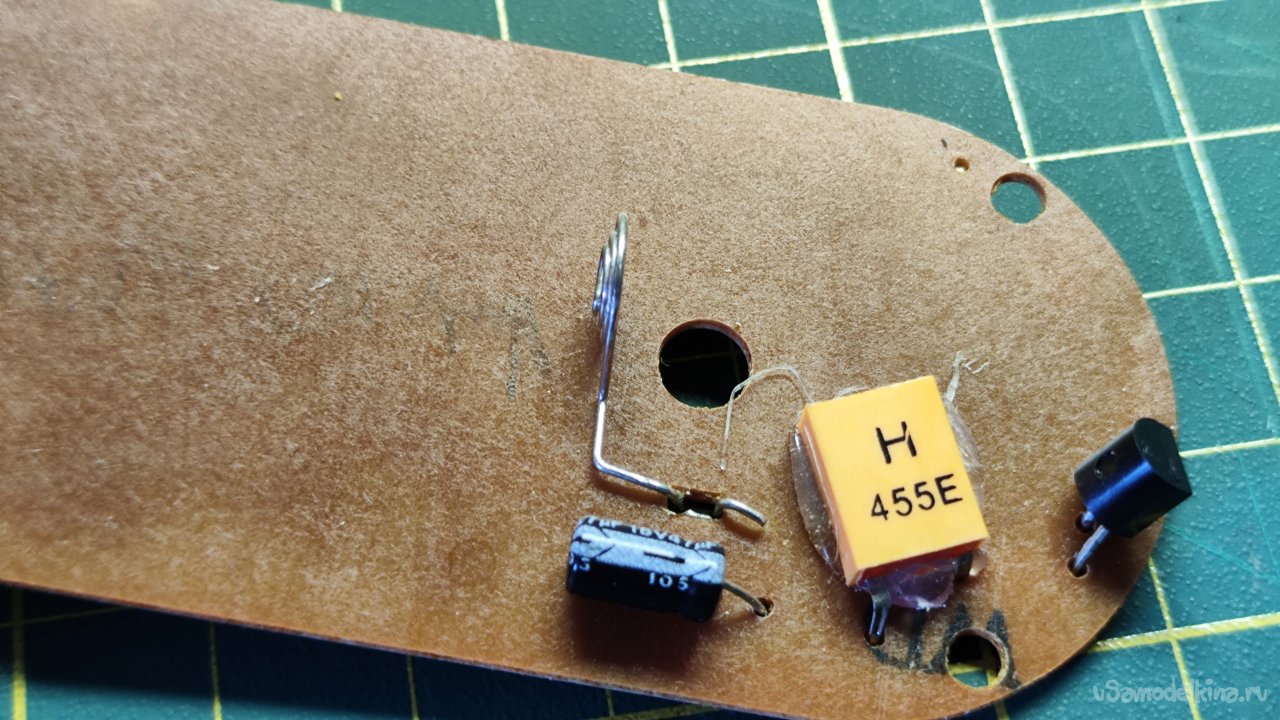

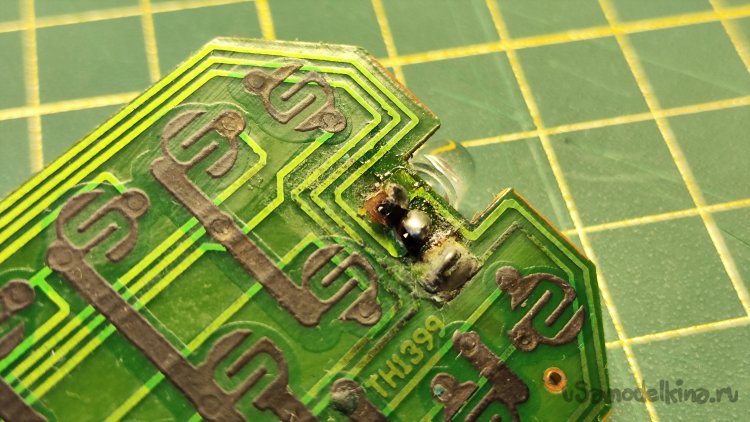

Со второй стороны отломанный светодиод и следы коррозии на дорожках.
Сам минусовой контакт под замену. Вряд ли с ним что-то кроме гальванического покрытия можно сделать.

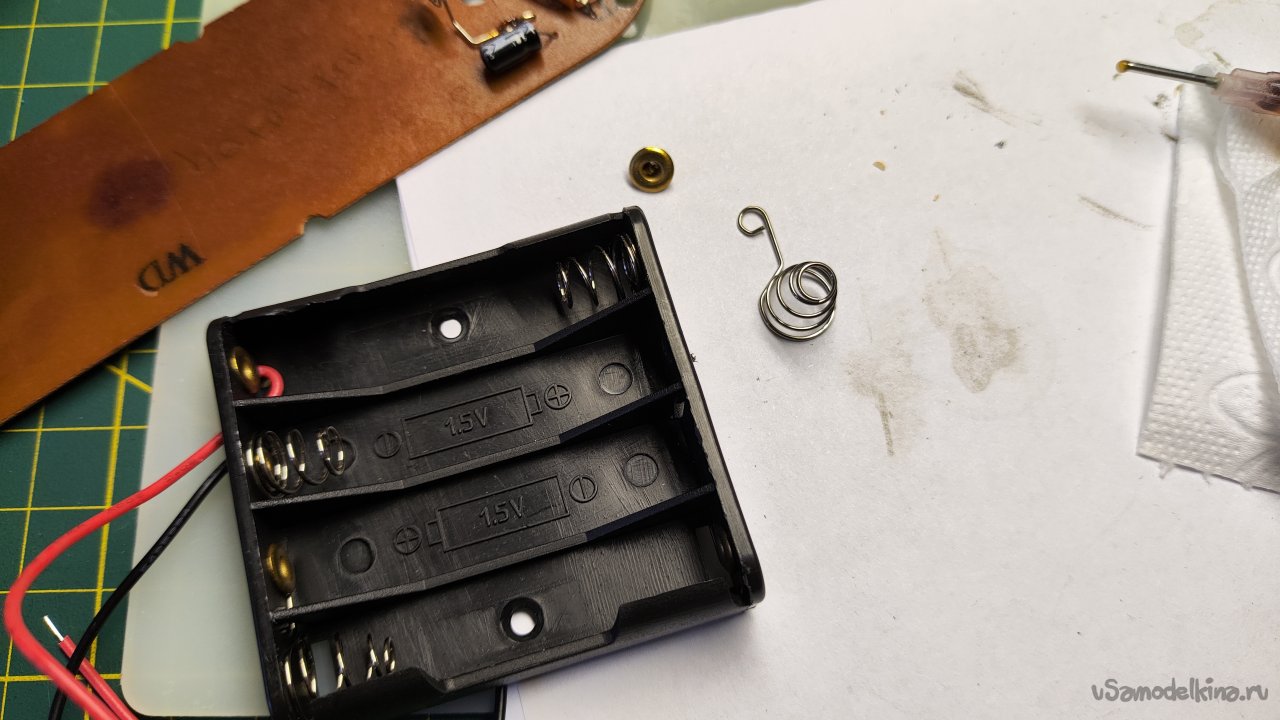

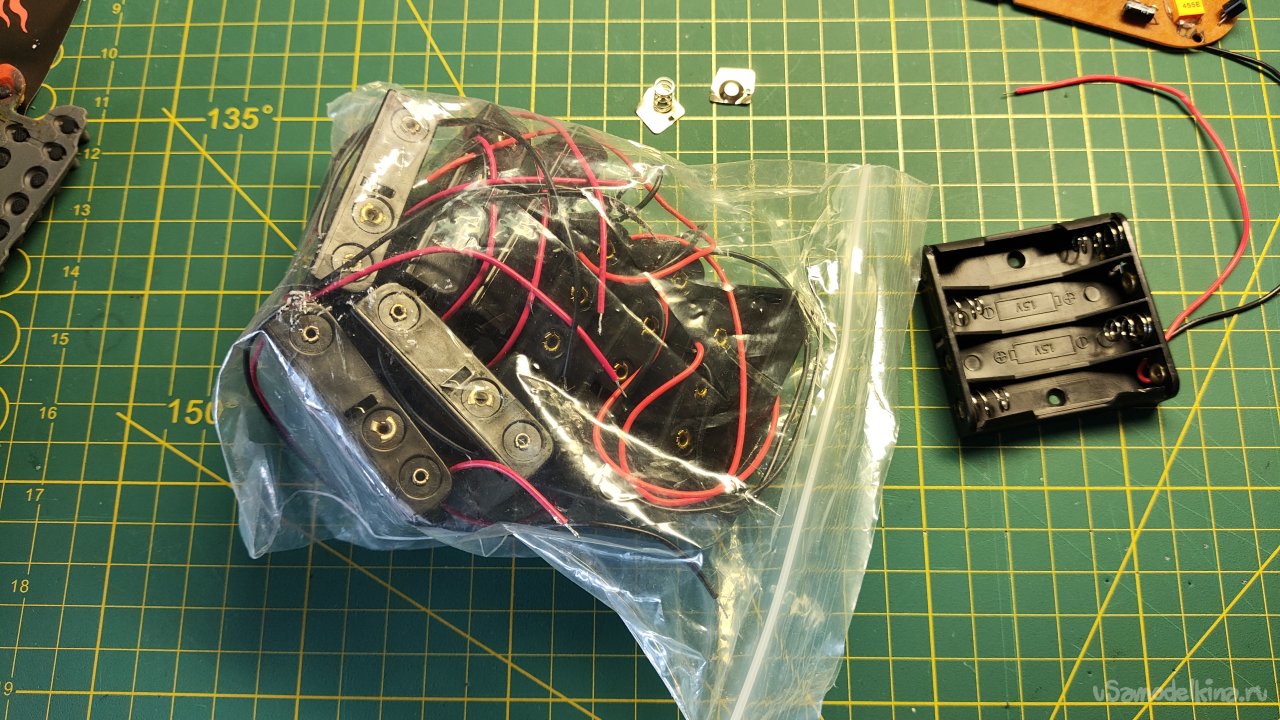

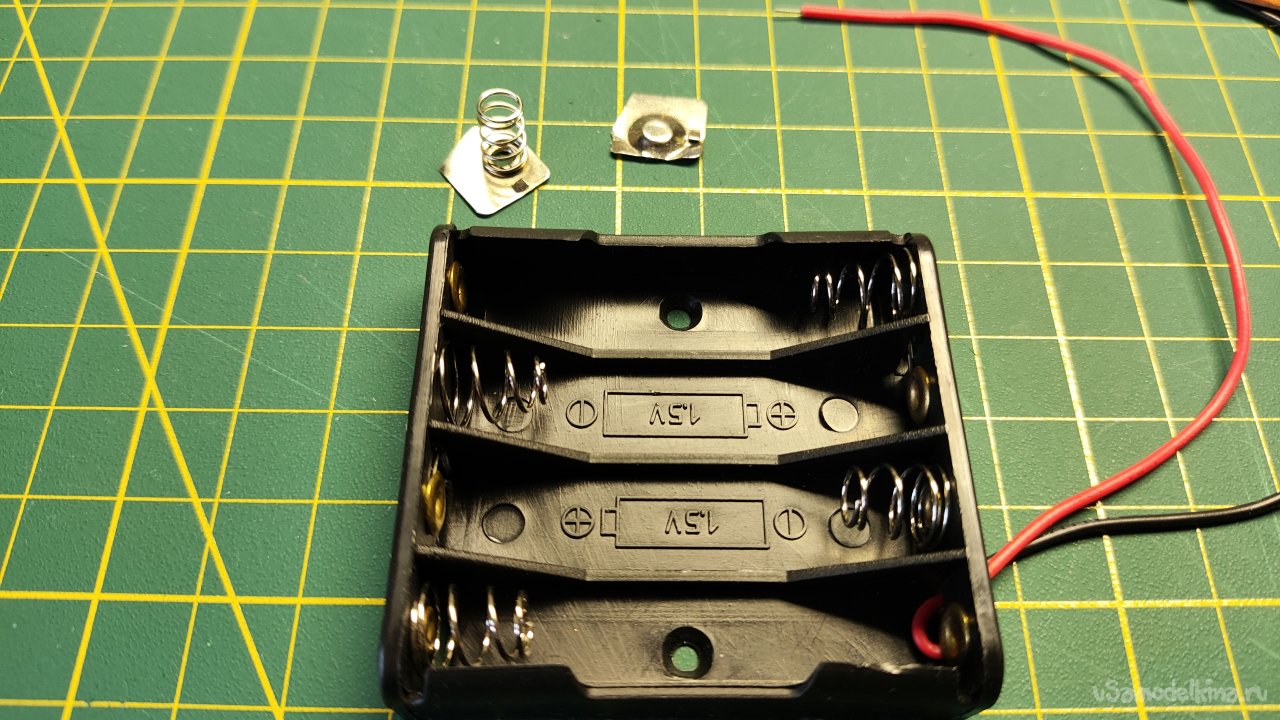

На что поменять пружинный контакт? После модернизации пульта вертолета осталась пружинка. Она не совсем такая, как надо. Есть еще отсек для батареек типа ААА, с пружинами такой конструкции, как мне нужна. Можно взять пружинный контакт отсюда.
Наверно глупо курочить отсек. Но мне не жалко. У меня таких отсеков пакет. Покупал под один проект отсеки на Али, но проект угас, а отсеки остались и много. Так что одним больше, одним меньше…
Выпаиваю минусовой контакт и светодиод.

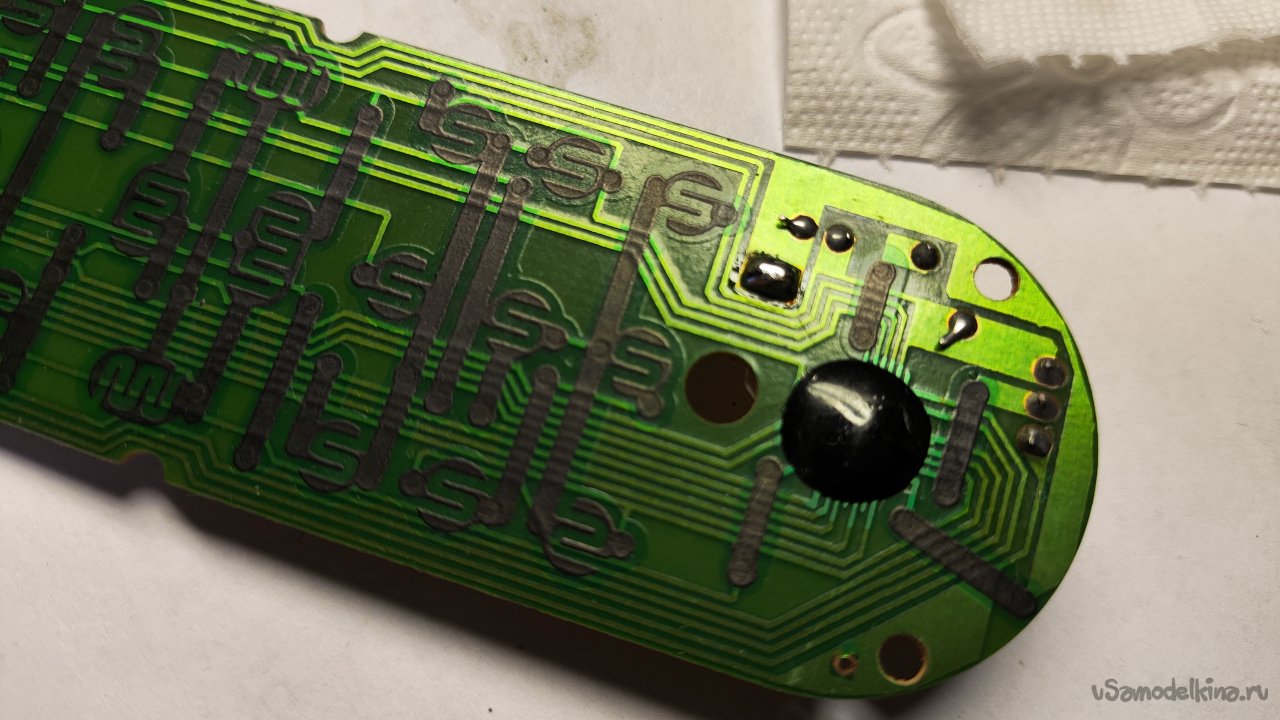

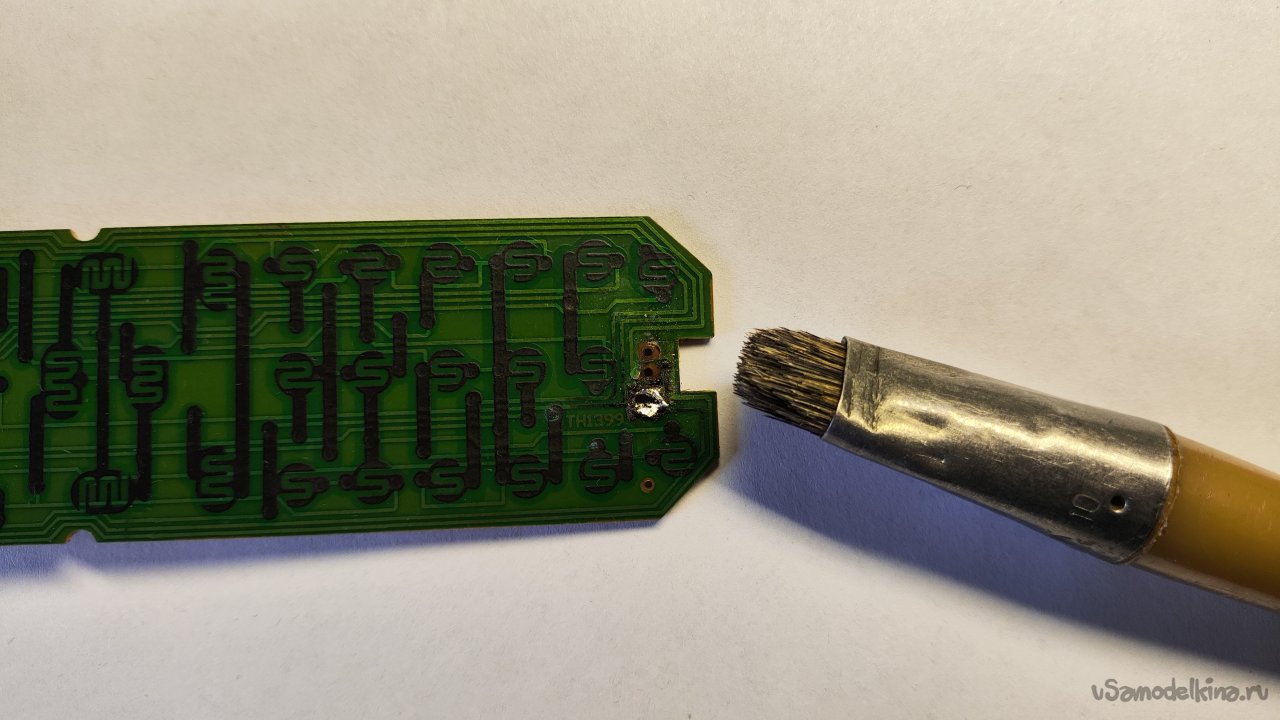

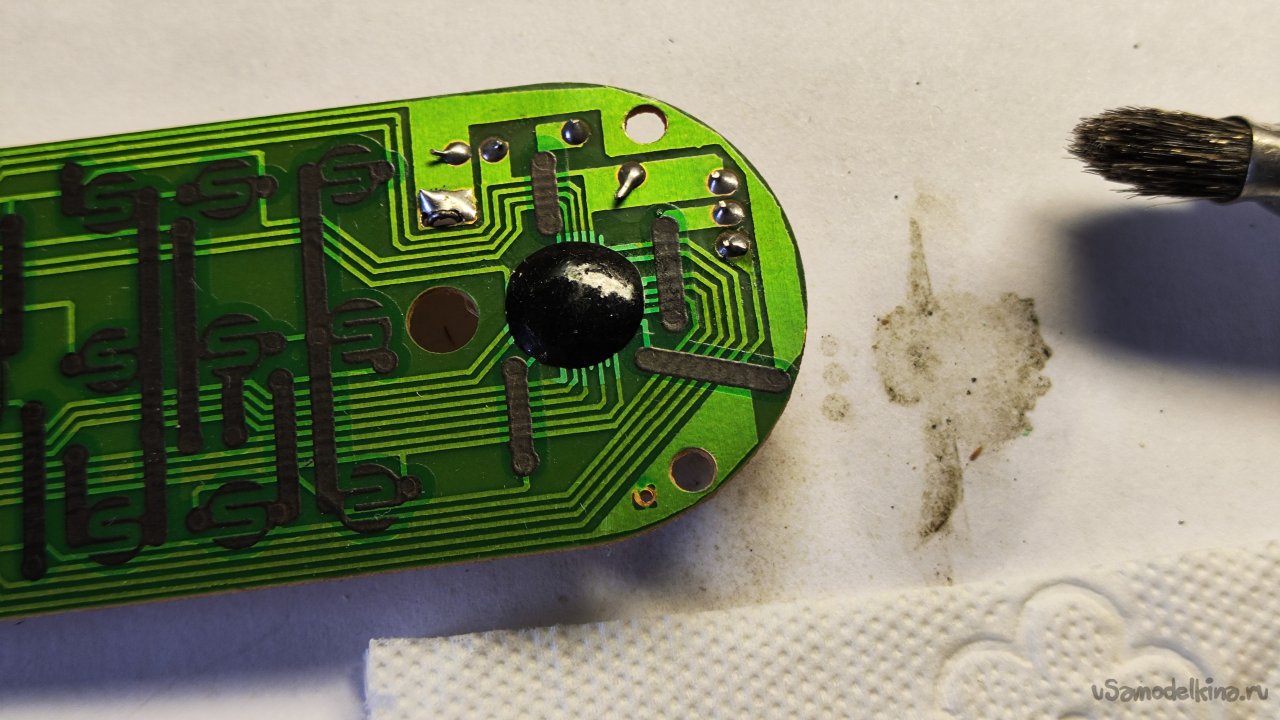

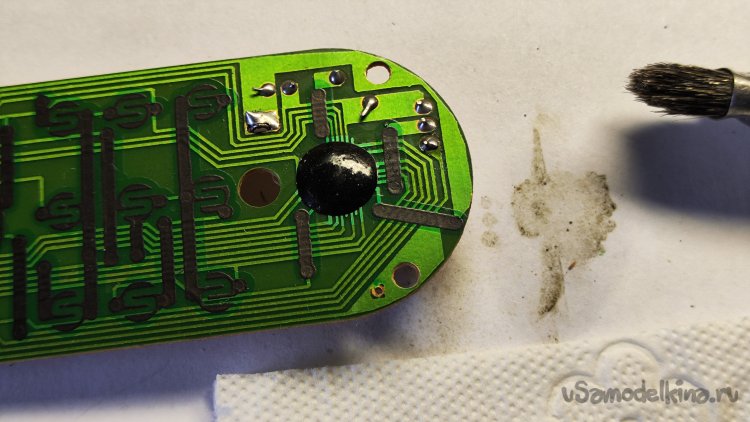

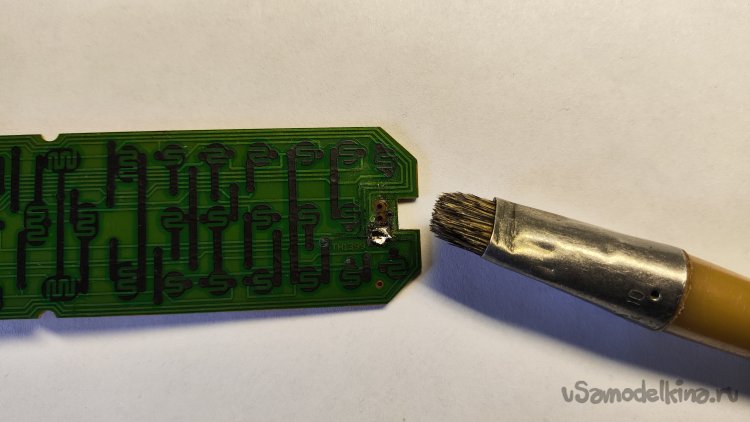

Мою плату кисточкой и спиртом с одного края.
Так же вымыл и другой край платы, там были не смытые на заводе остатки флюса.

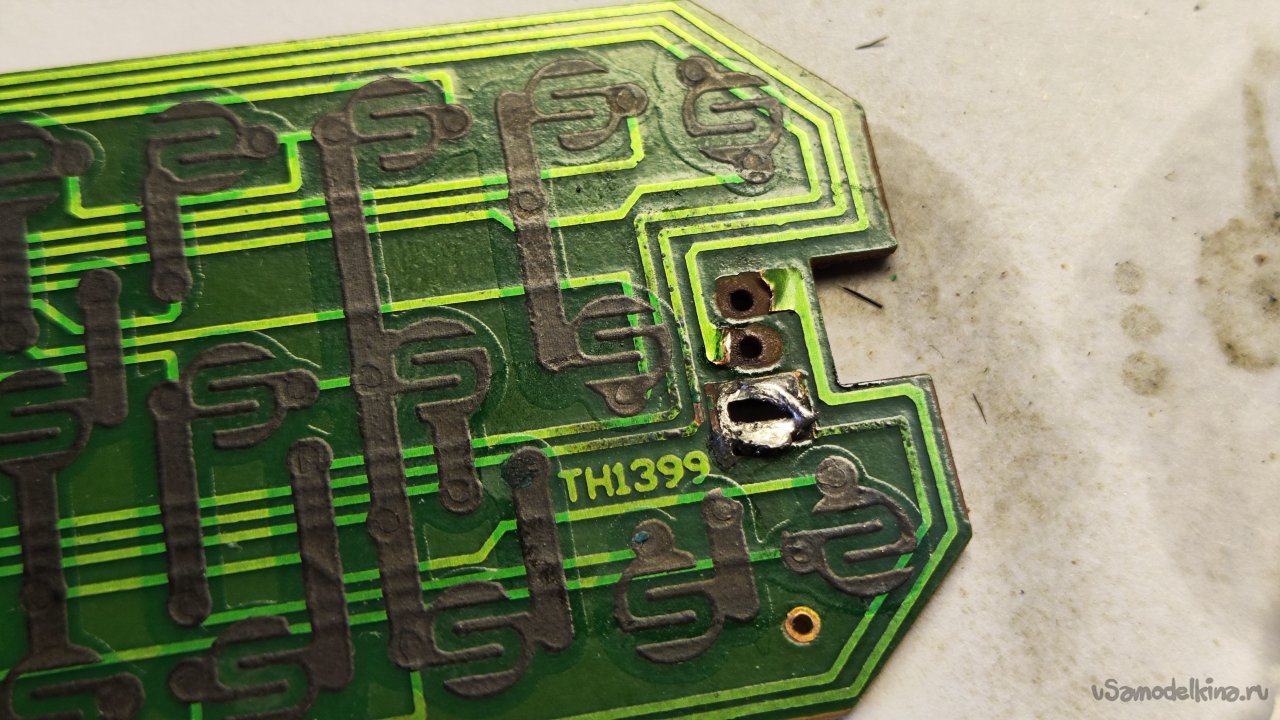

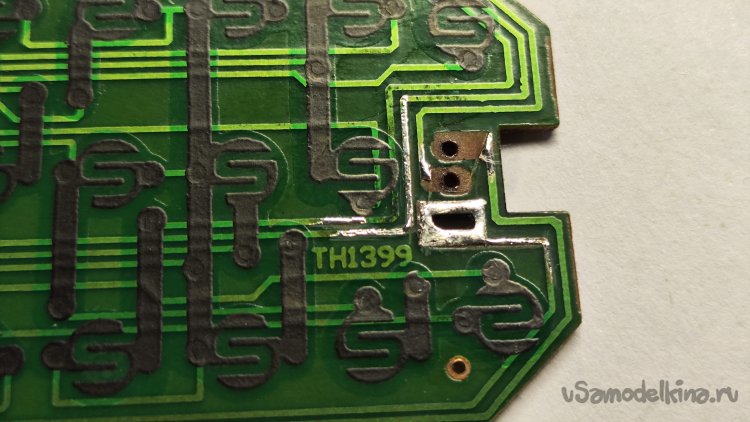

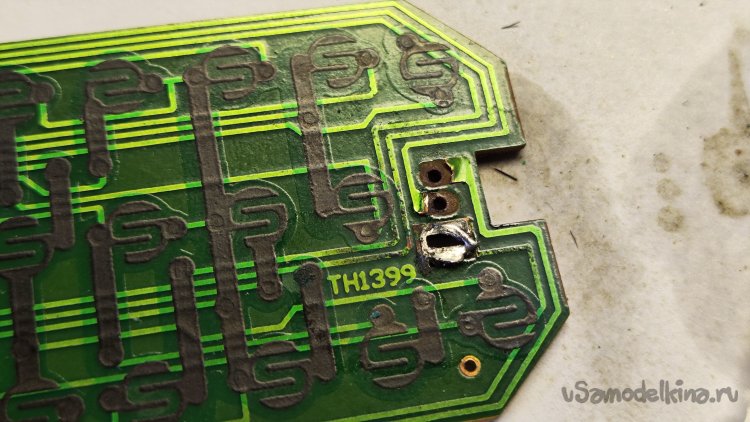

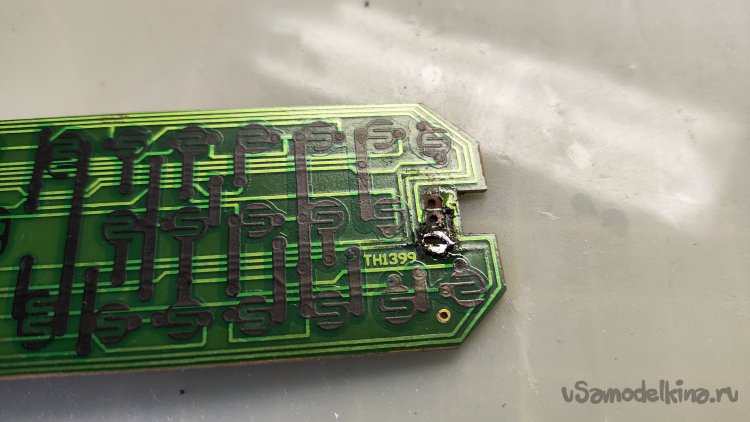

Зачистил скальпелем поврежденные коррозией дорожки, облудил припоем.
Залудил флюсом плюсовой контакт.

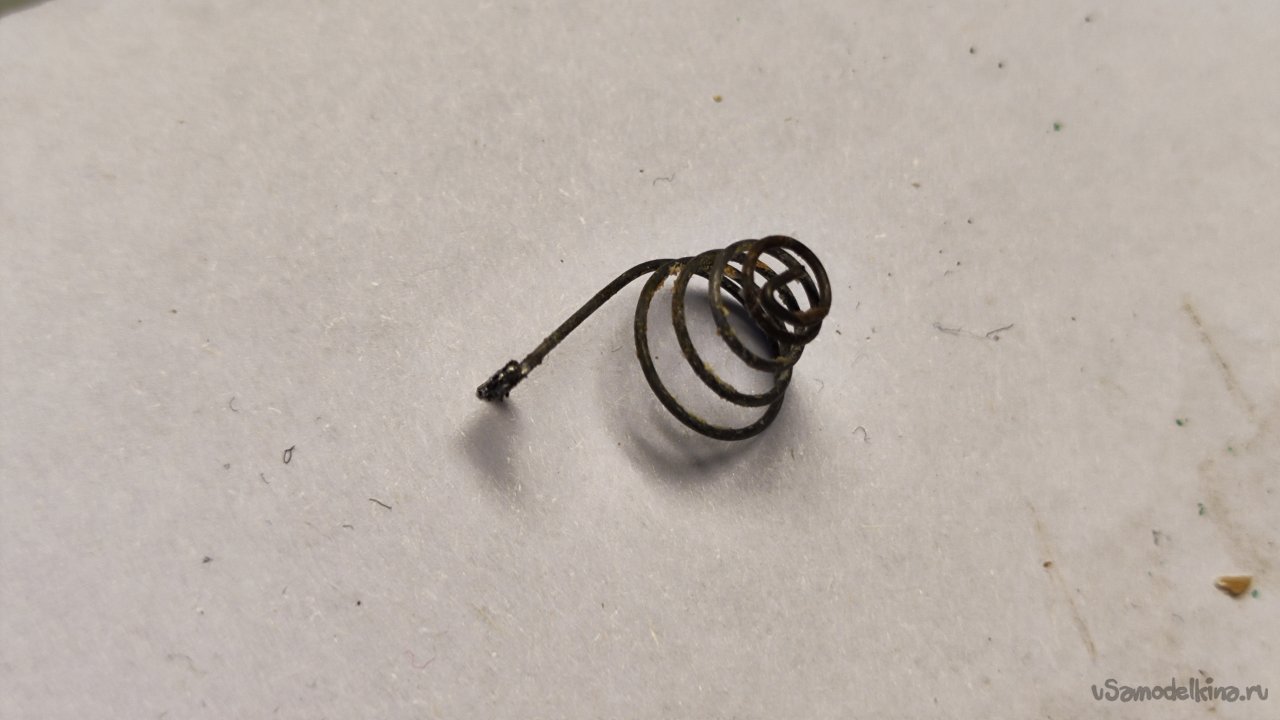

Минусовой контакт почистил, но вид у него очень не очень.

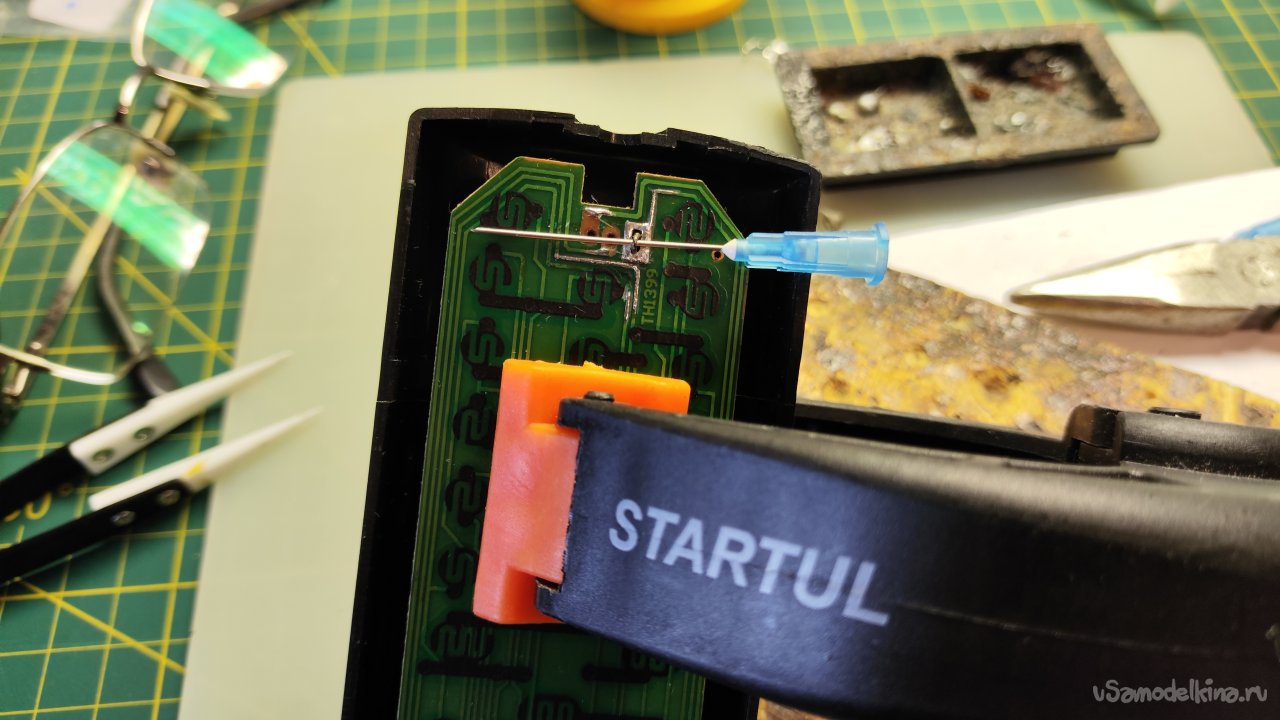

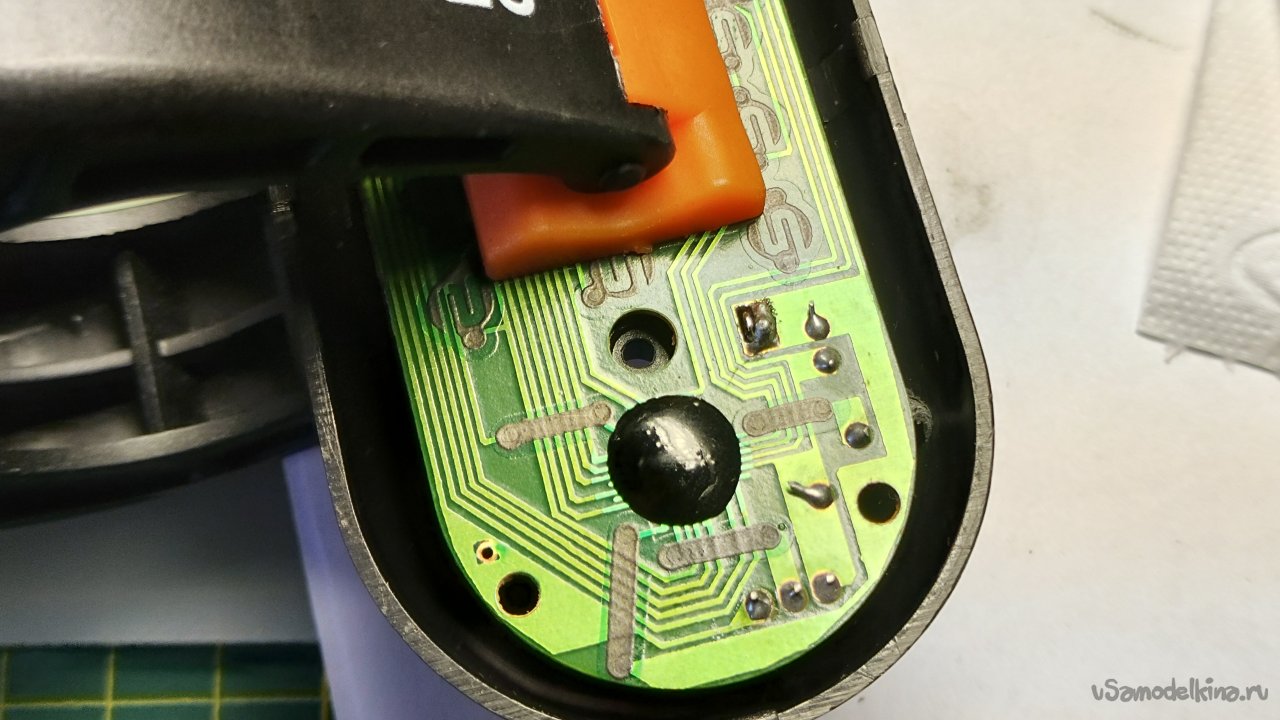

Установил в корпус пульта плюсовой контакт, положил сверху плату, прижал зажимом. Теперь контакт можно запаять и он будет на своем месте.
Плюсовой контакт запаян.

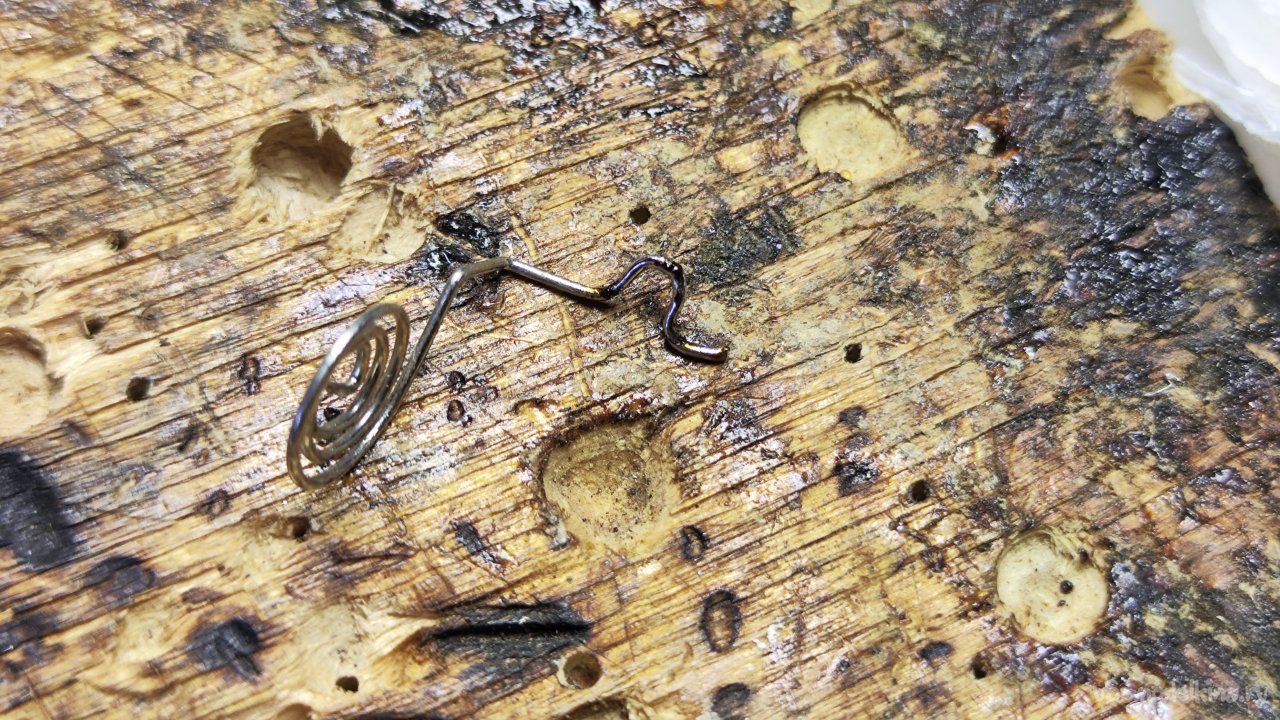

Выкусил заклепку и извлек пружинку минусового контакта.

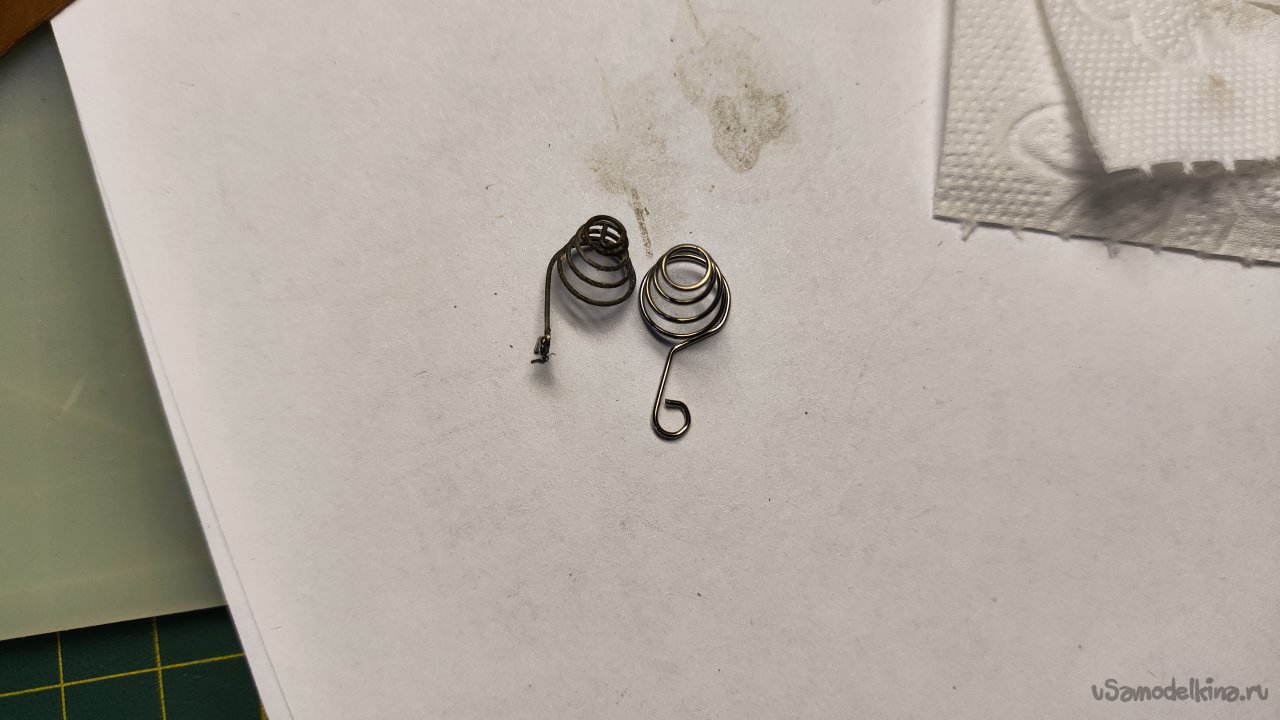

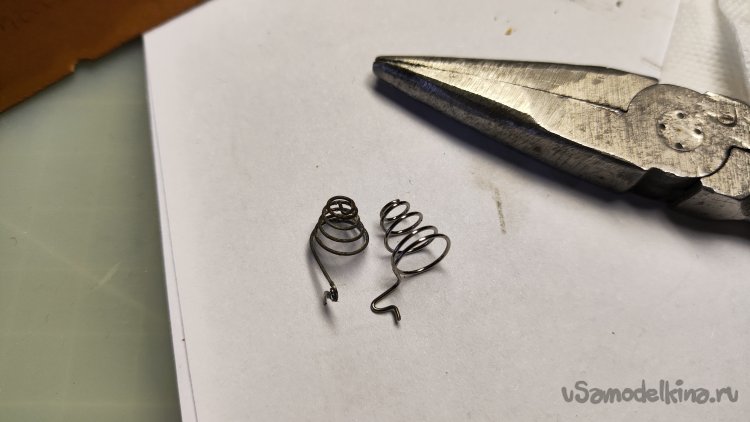

Она немного не такой конфигурации, как нам надо, еще и навита в другую сторону.

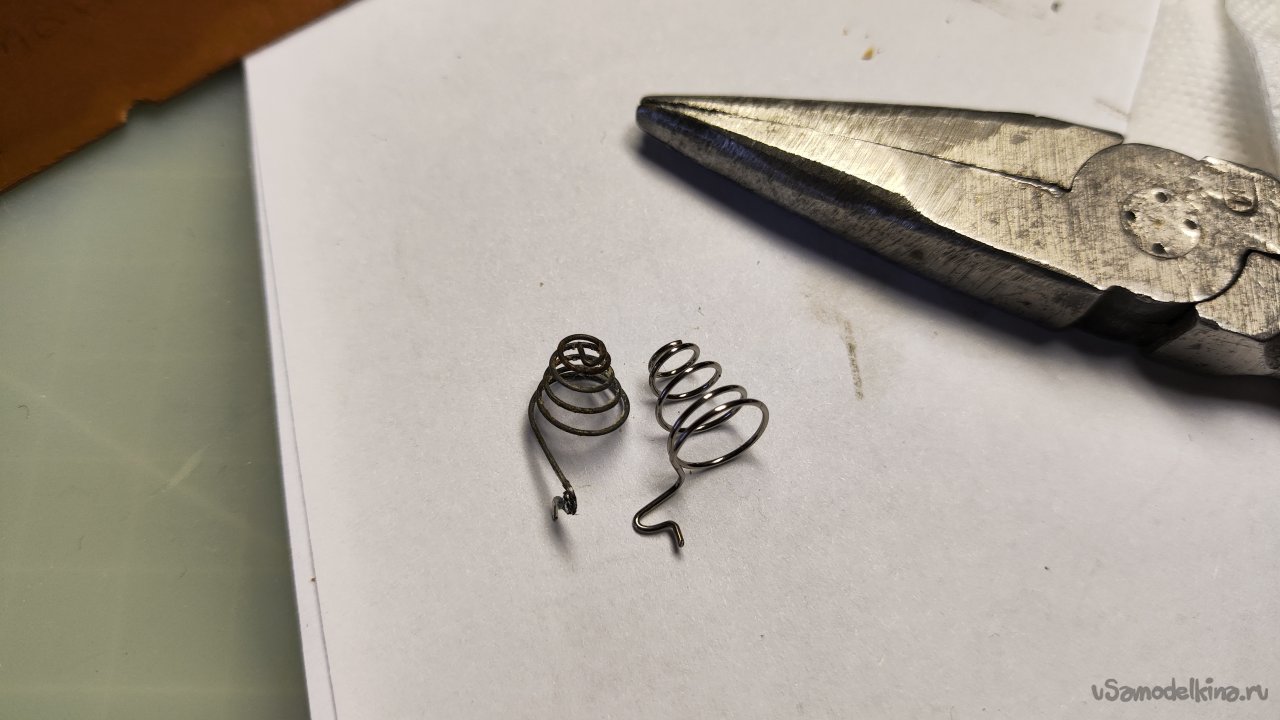

Но мы не расстраиваемся. Узкогубцы в помощь и пружинка выгнута под наш пульт.

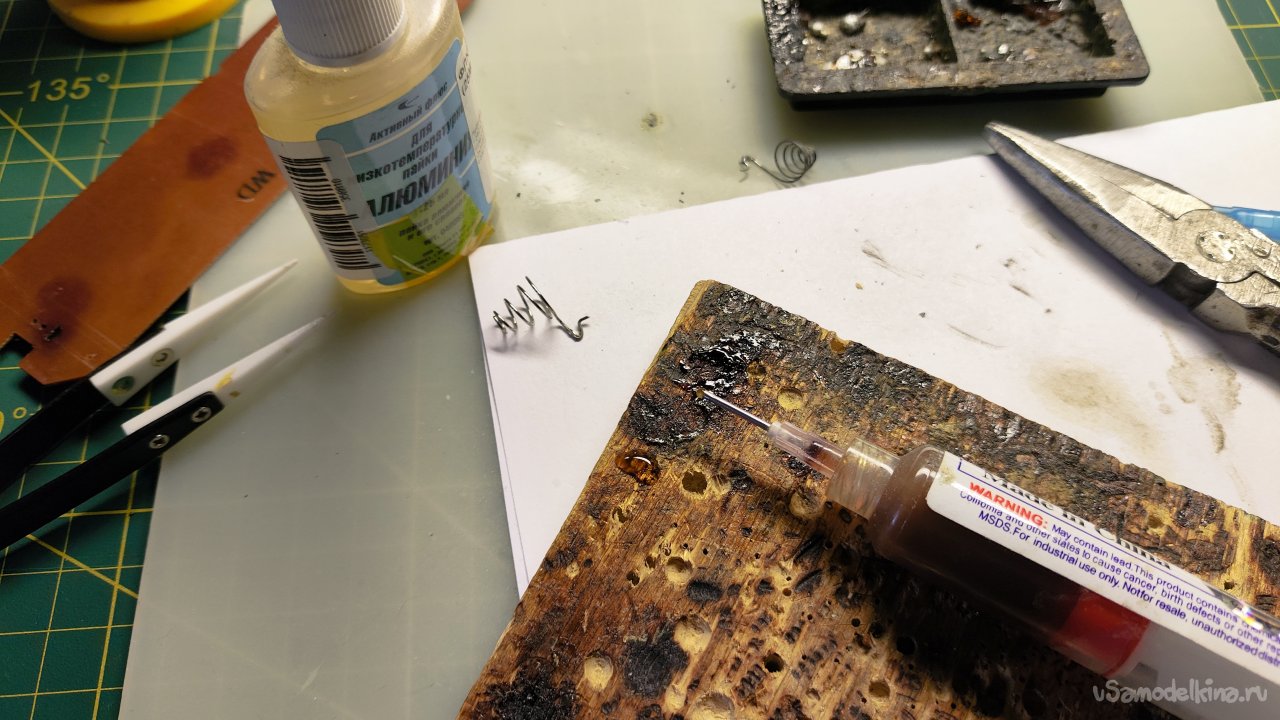

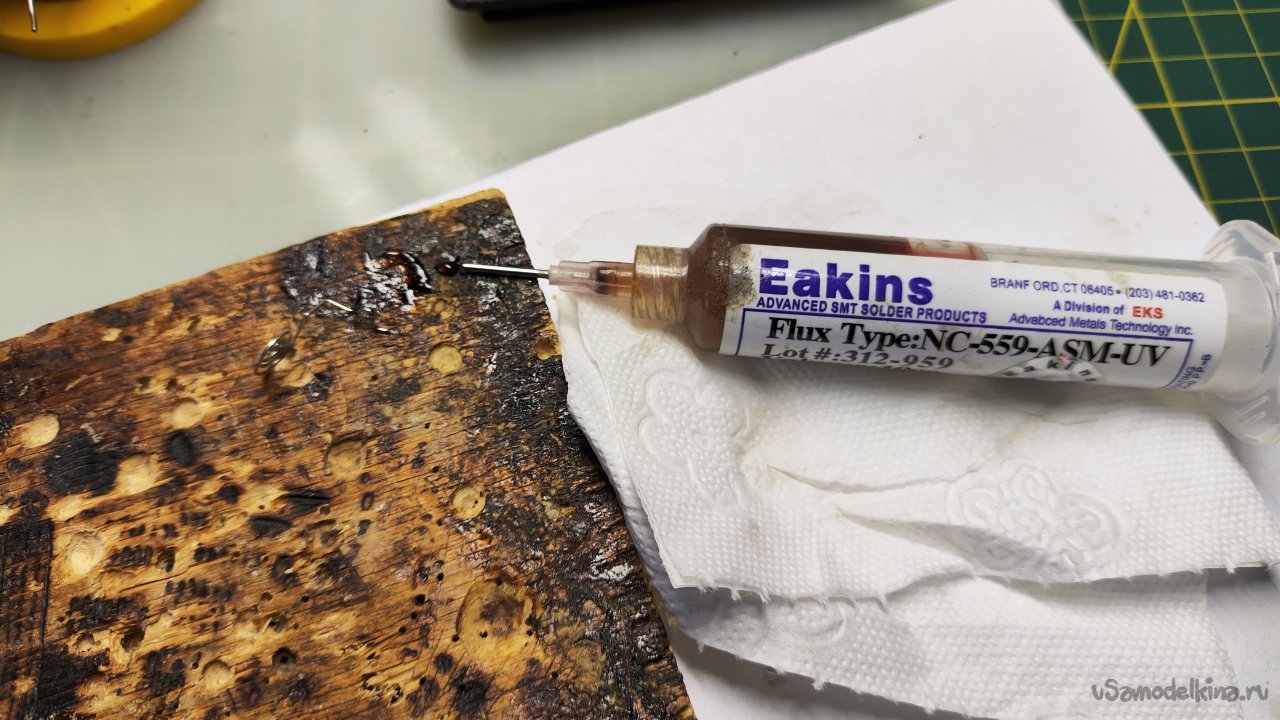

Осталось контакт залудить и запаять в плату. Попробовал залудить флюсом в шприце. Не лудится. Попробовал активный кислотный флюс для алюминия. Не лудится. Грусть печаль…
Контакт есть, а как его впаять? Попробовать заводской метод? Зафиксировал контакт в плате, установил плату в корпус, зажал плату зажимом, подпер контакт батарейками. Чтобы случайно ничего не коротнуть, вторую батарейку вставил в корпус через бумажку, чтобы у батарейки не было контакта с плюсовым контактом пульта.
Попробовал просто залить контакт припоем, но не тут то было. Припой с флюсом и совсем не хочет цепляться к пружинному контакту. Поэтому делаем ход конем и устанавливаем фиксатор контакта из облуженного кусочка провода.

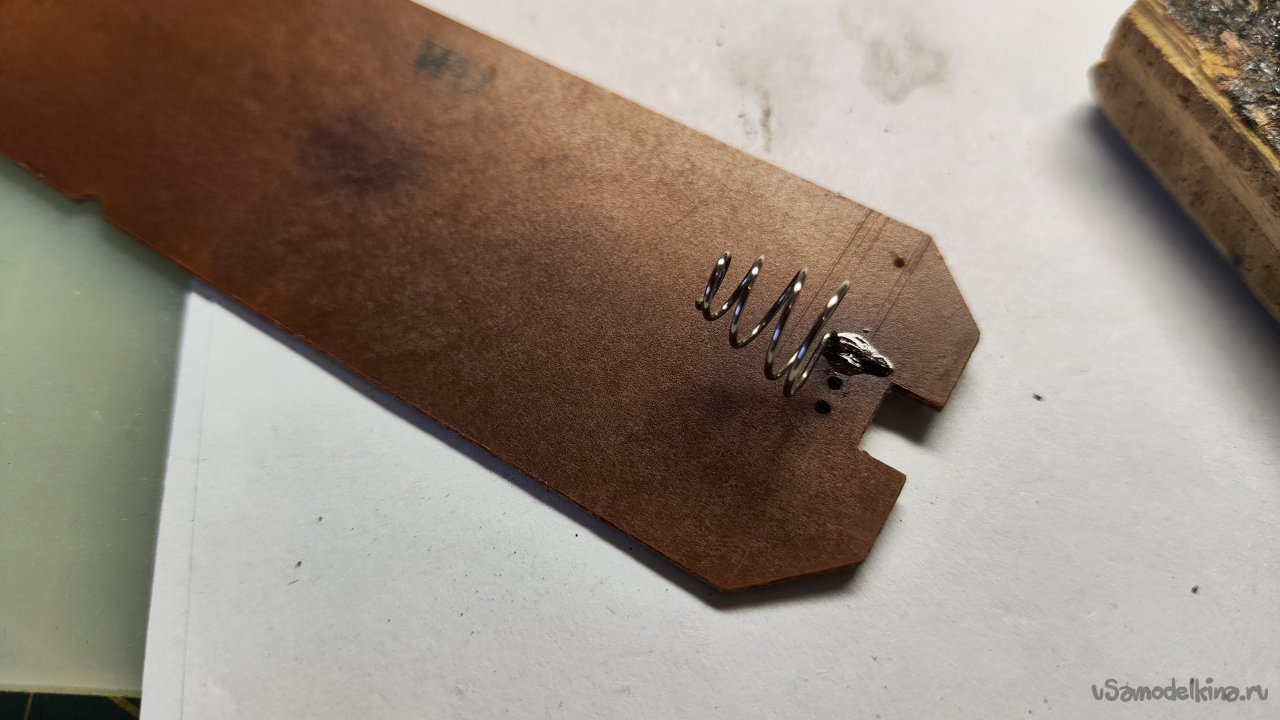

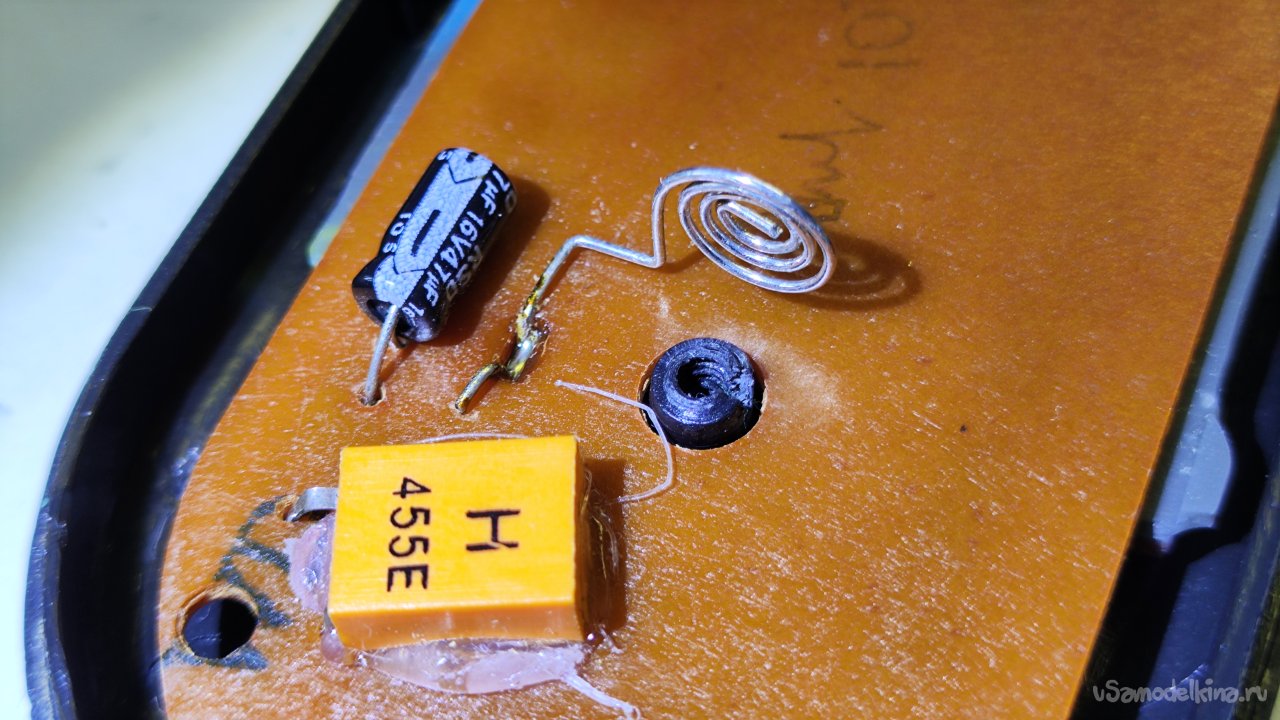

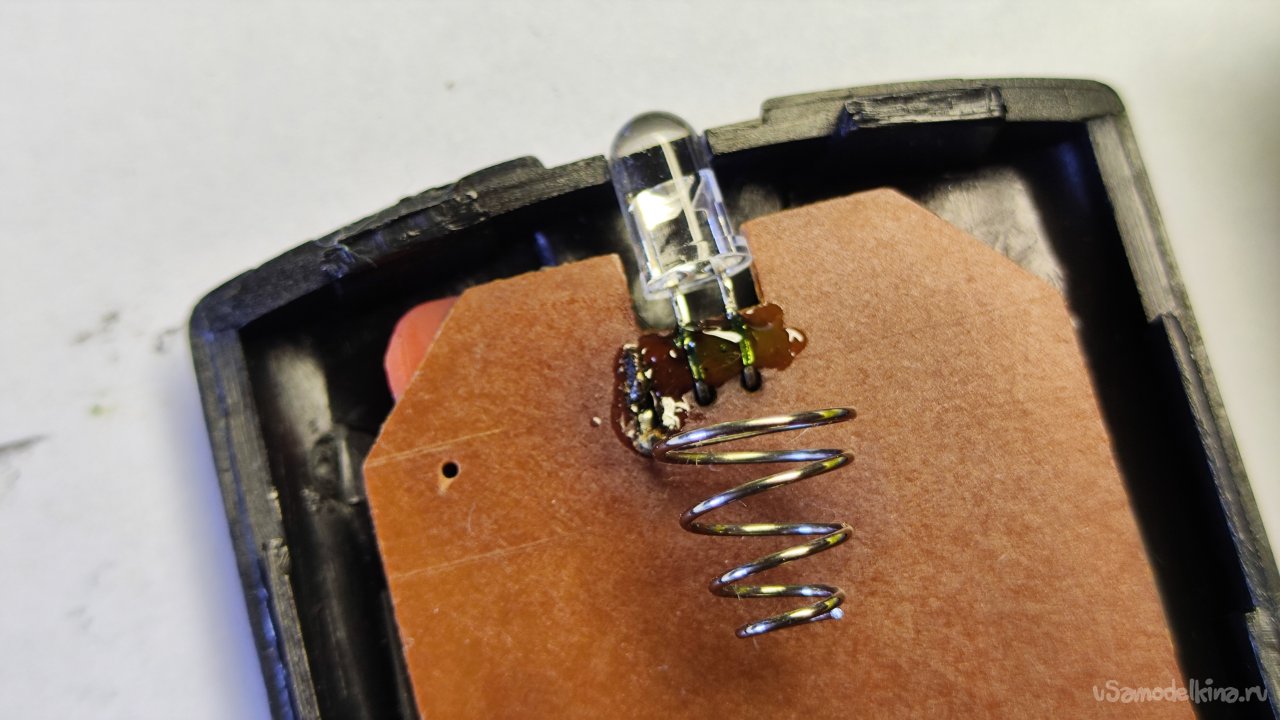

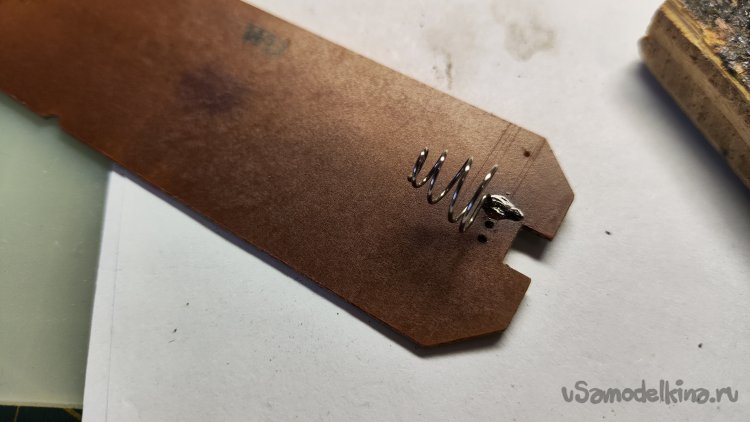

Контакт с трудом но зафиксирован.
На высохшем корпусе пульта остались следы электролита.

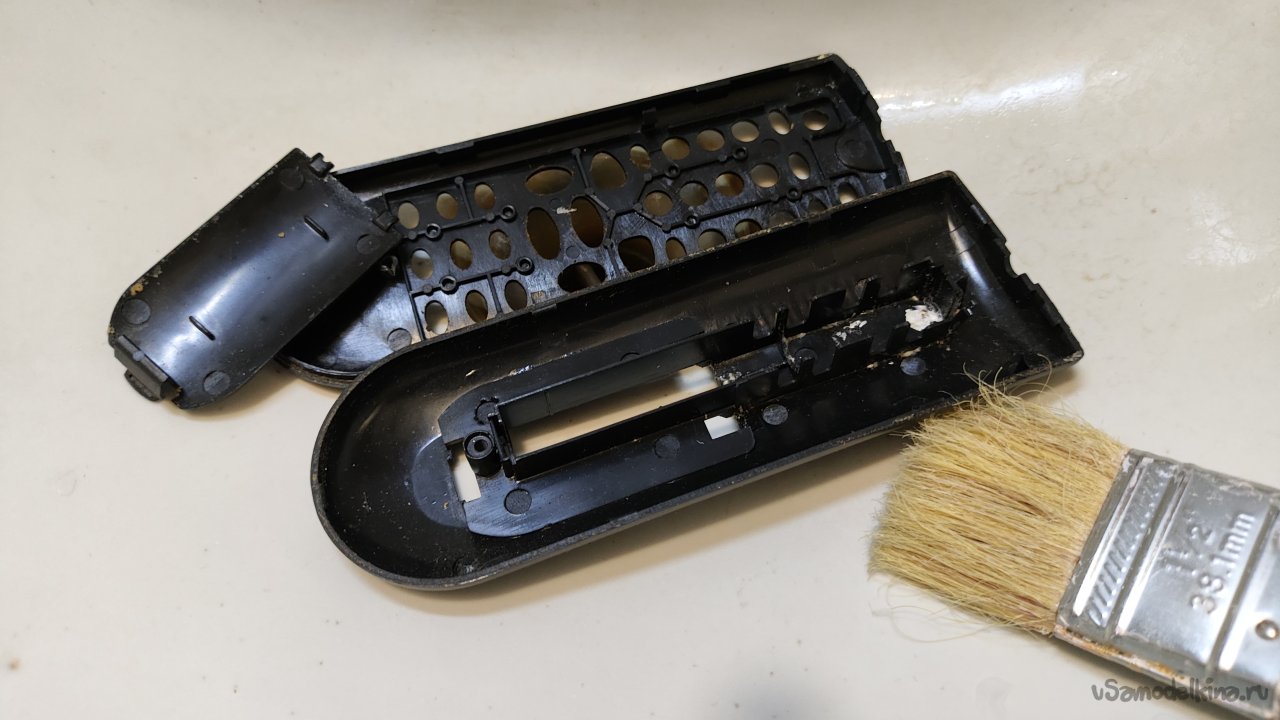

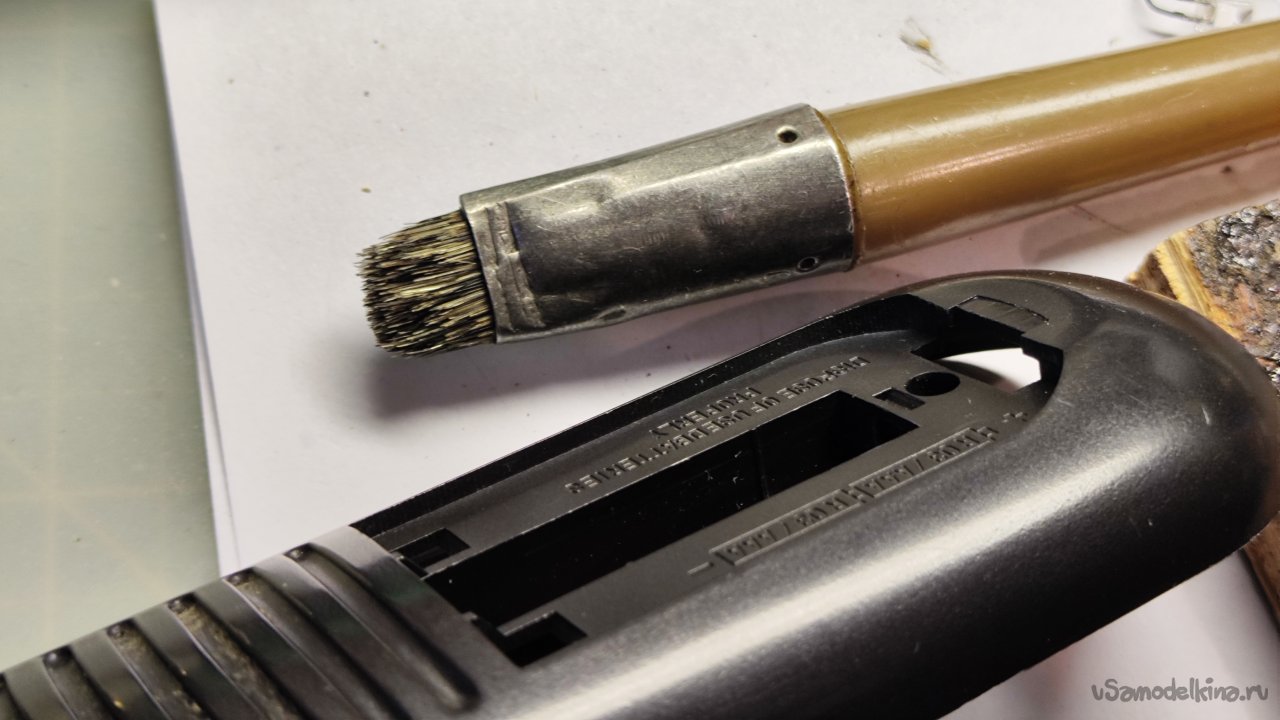

Кисточка с жестким коротким ворсом решает проблему.

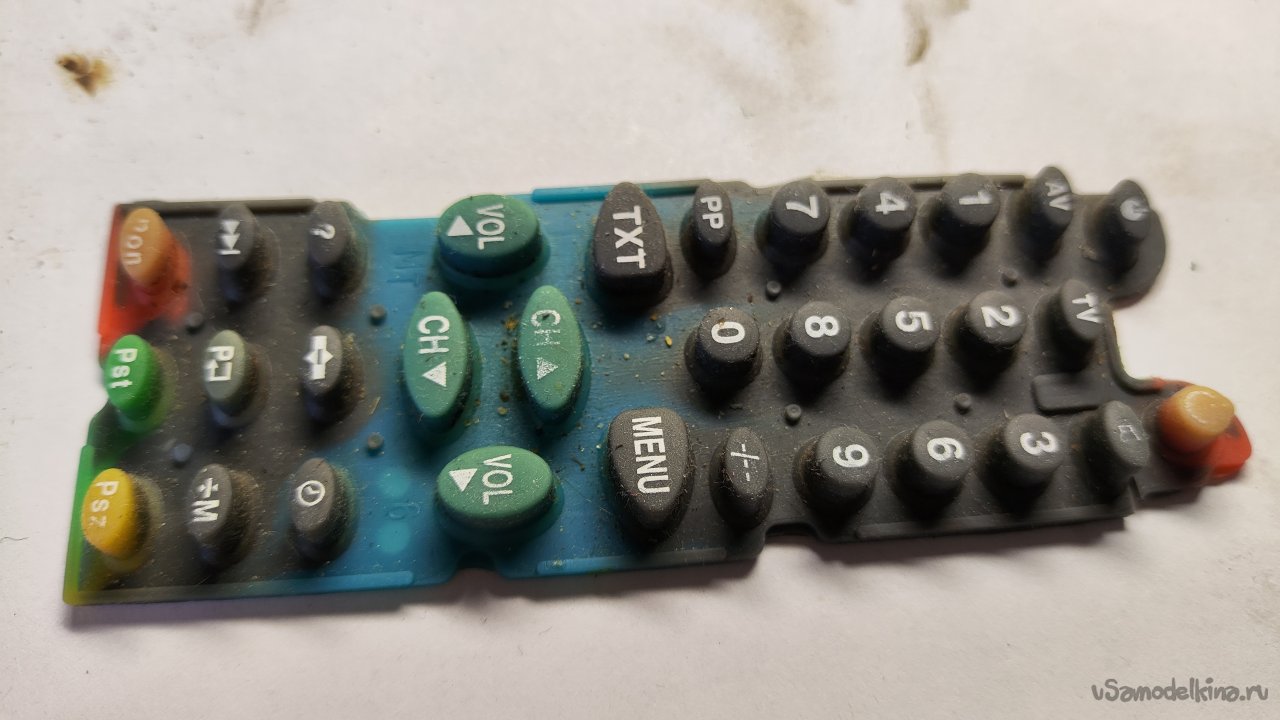

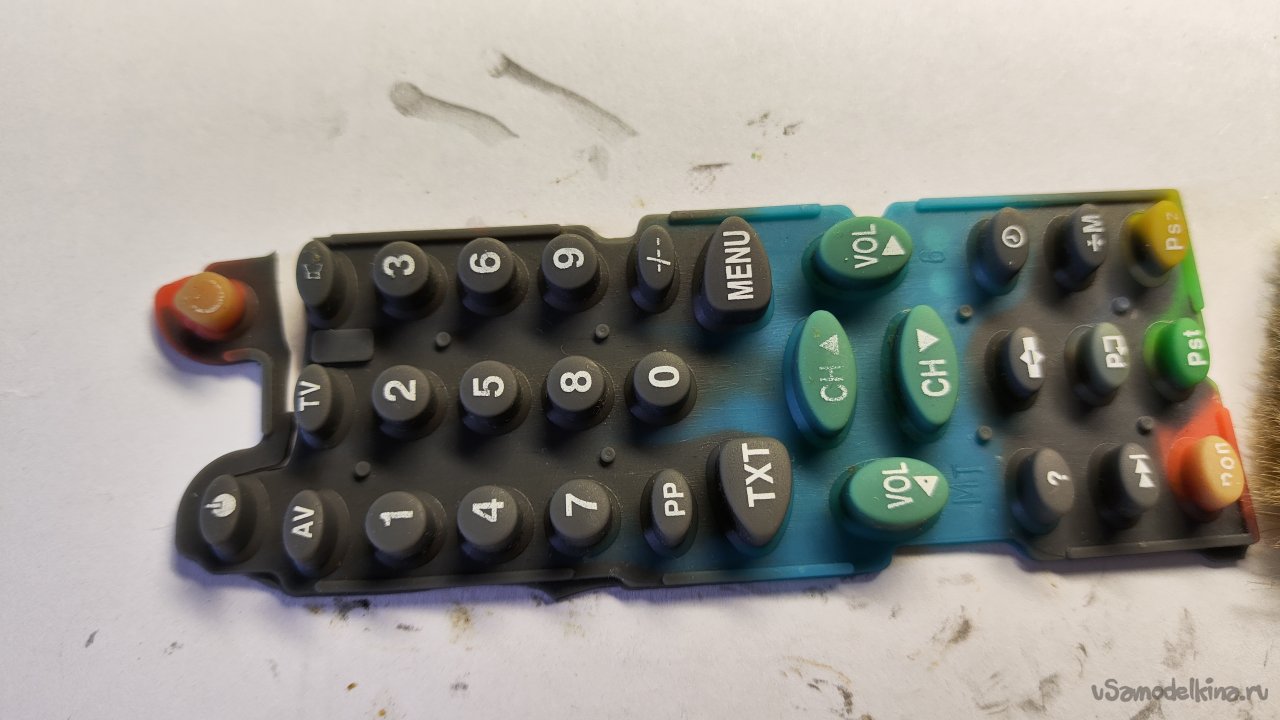

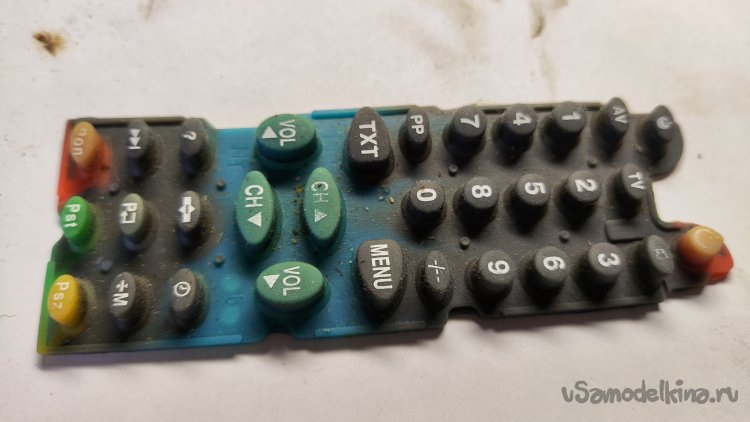

Переходим к кнопкам. Силикон кнопок грязный, нуждается в чистке.

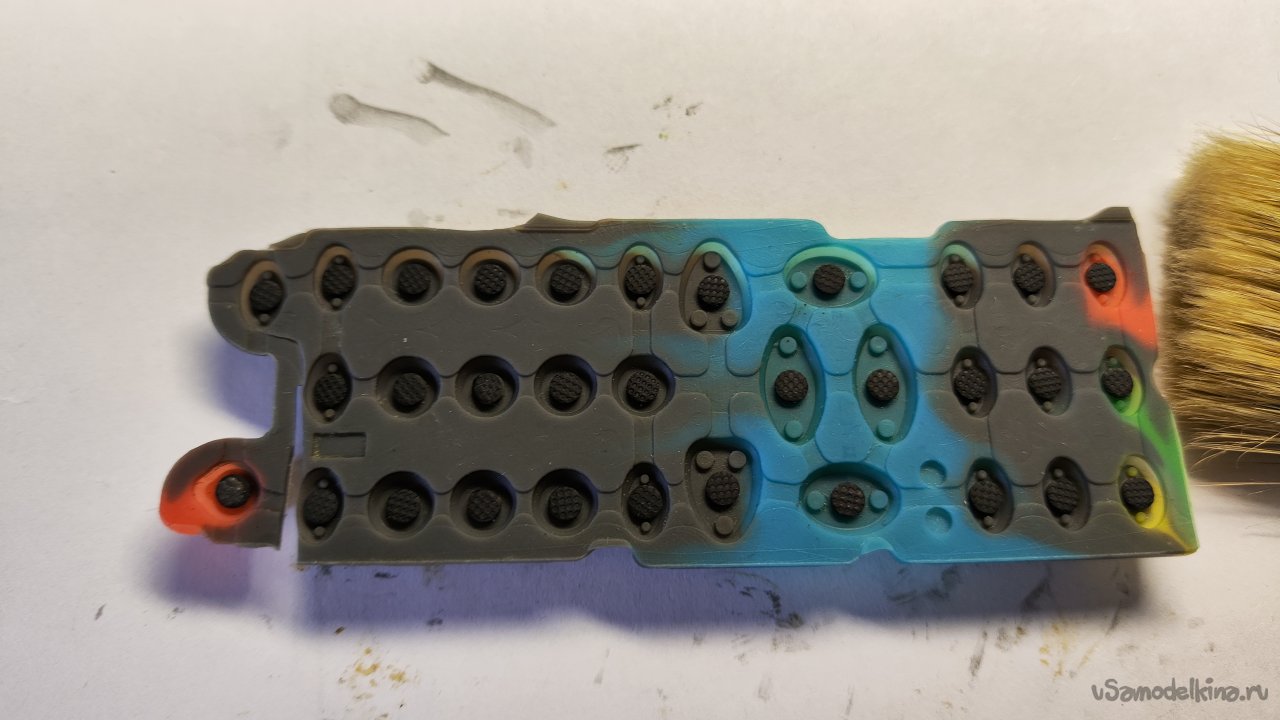

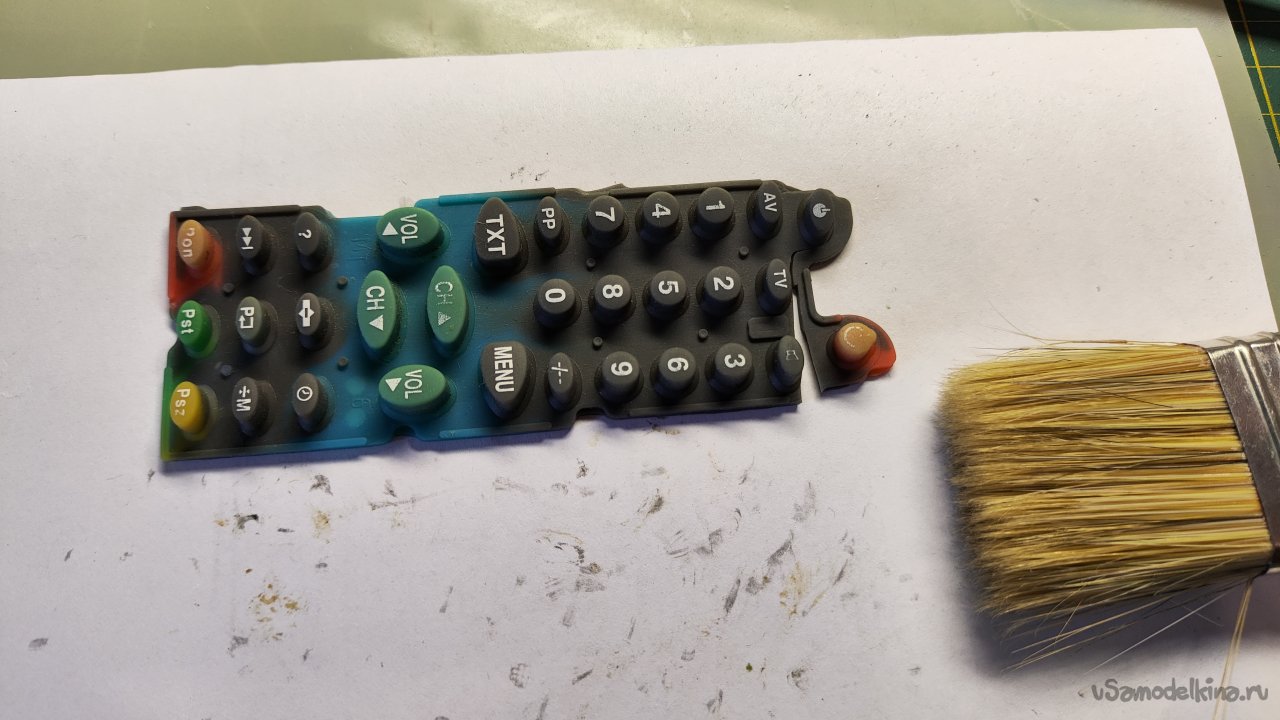

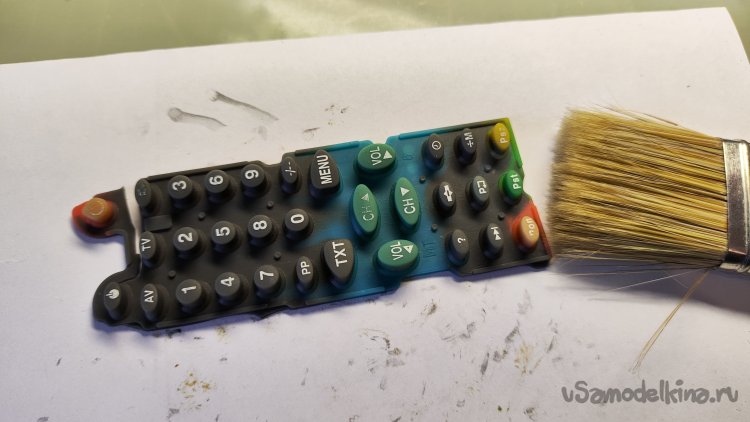

В помощь кисточка с длинным ворсом.
Обратную сторону аккуратно вычищаю ветошью.

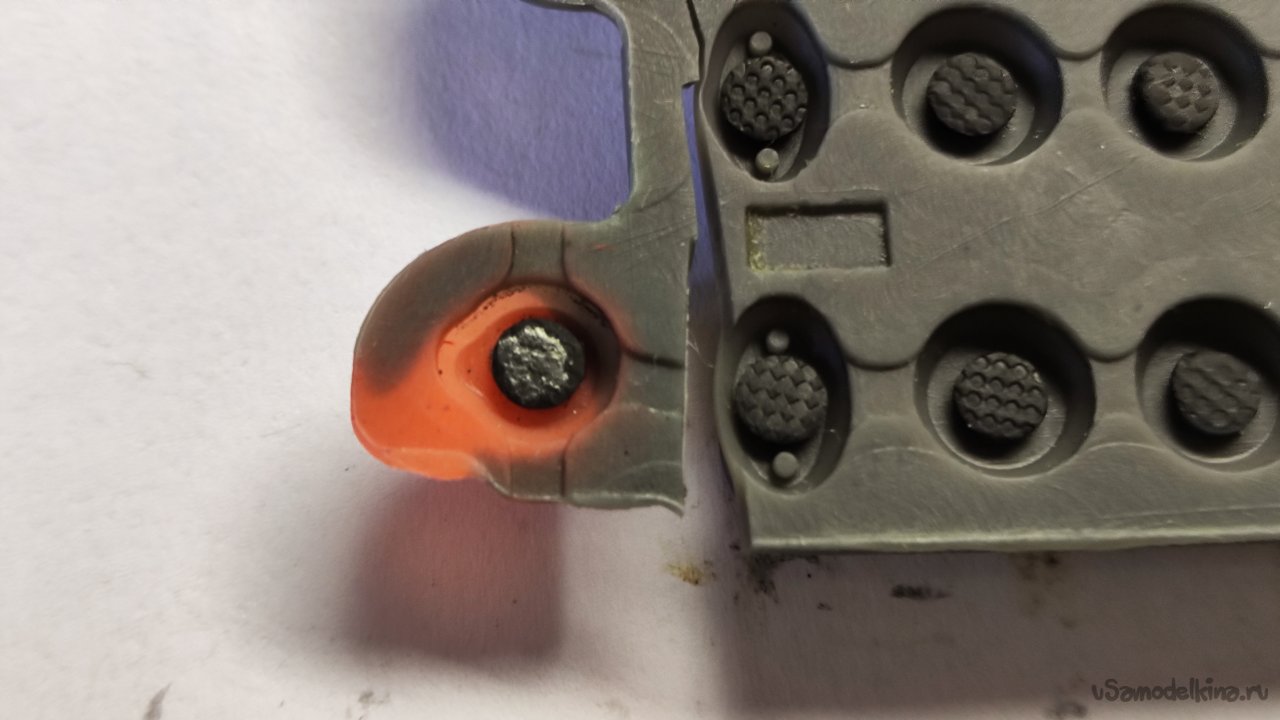

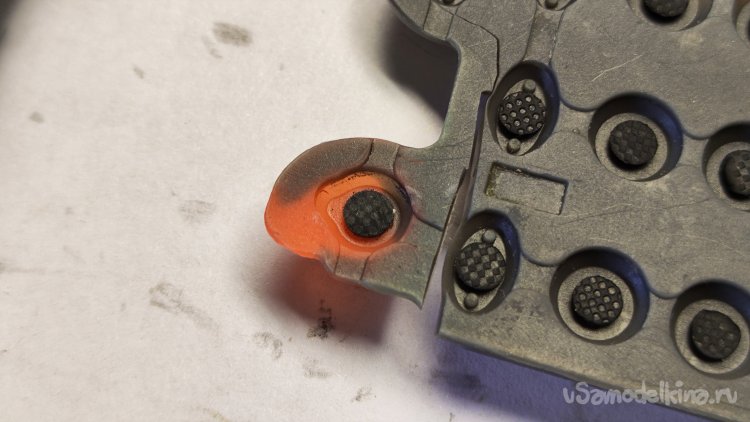

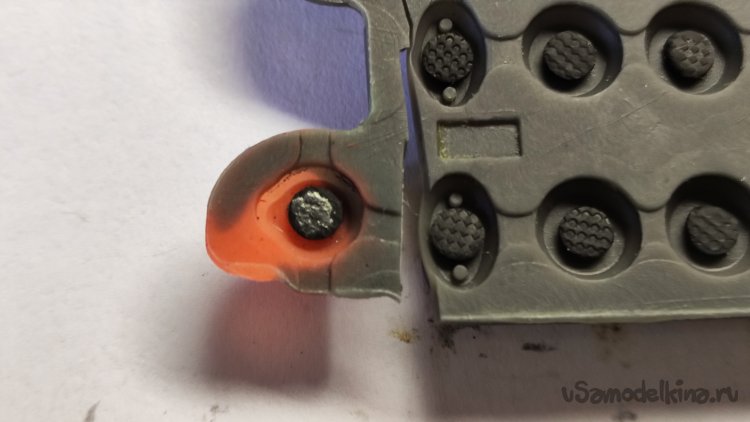

На кнопке включения (слева нижняя) следы клея. Похоже, кнопке было плохо, я ее когда-то восстанавливал. По следам похоже на клей и графит с карандаша.

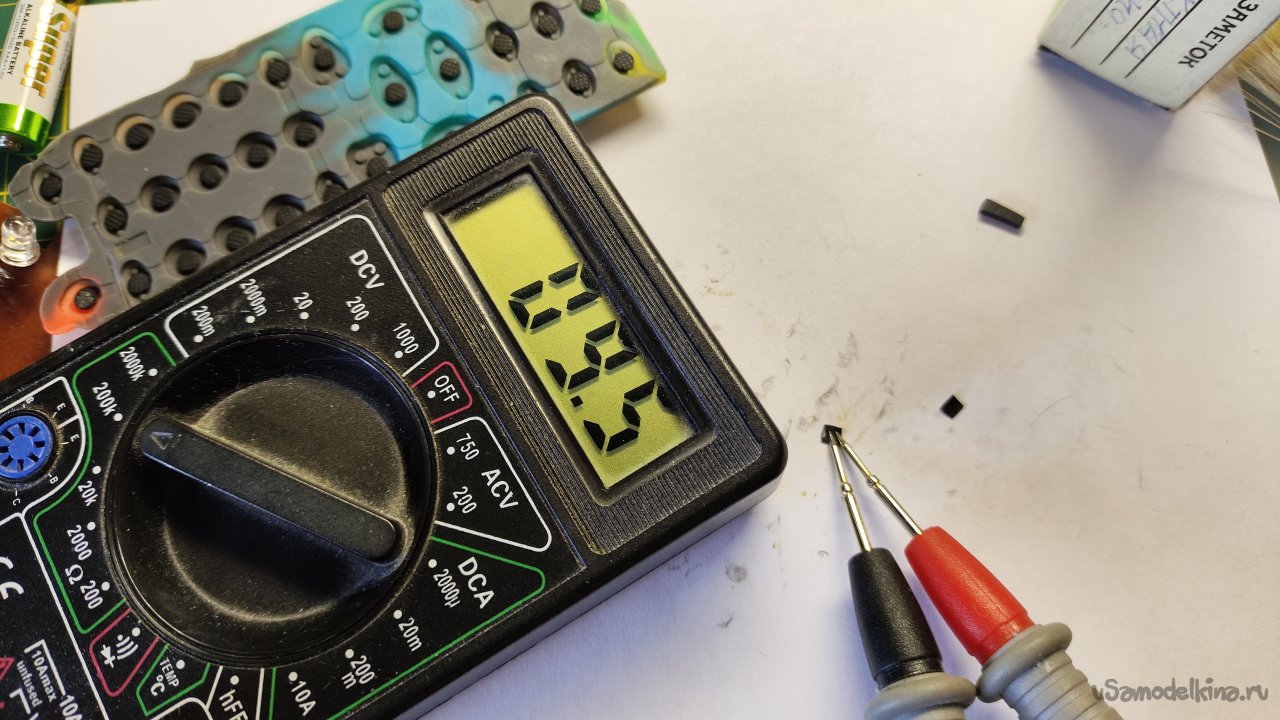

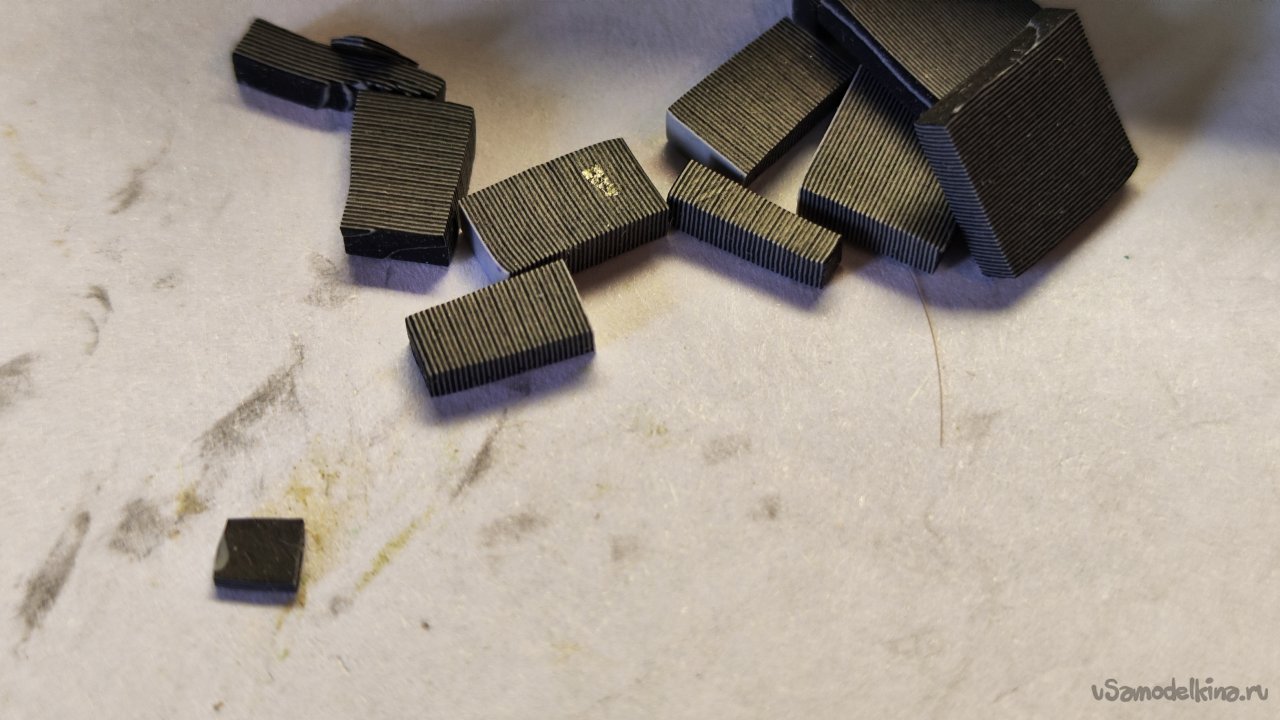

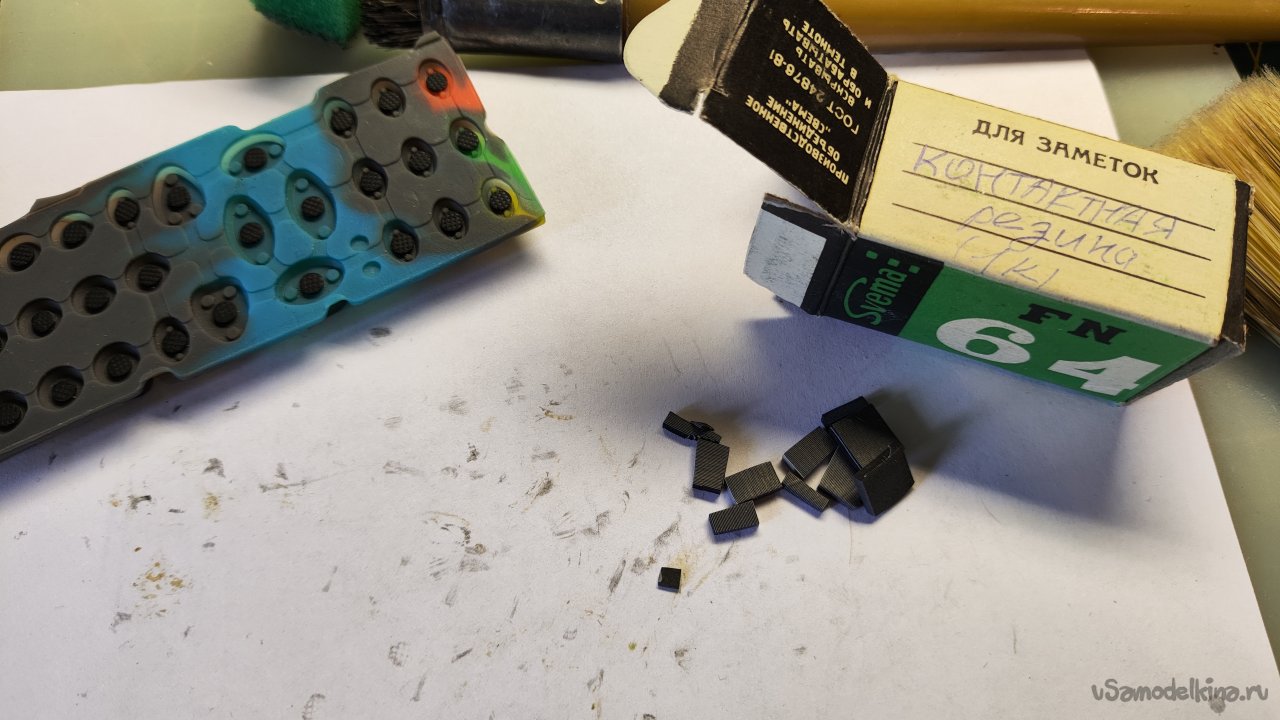

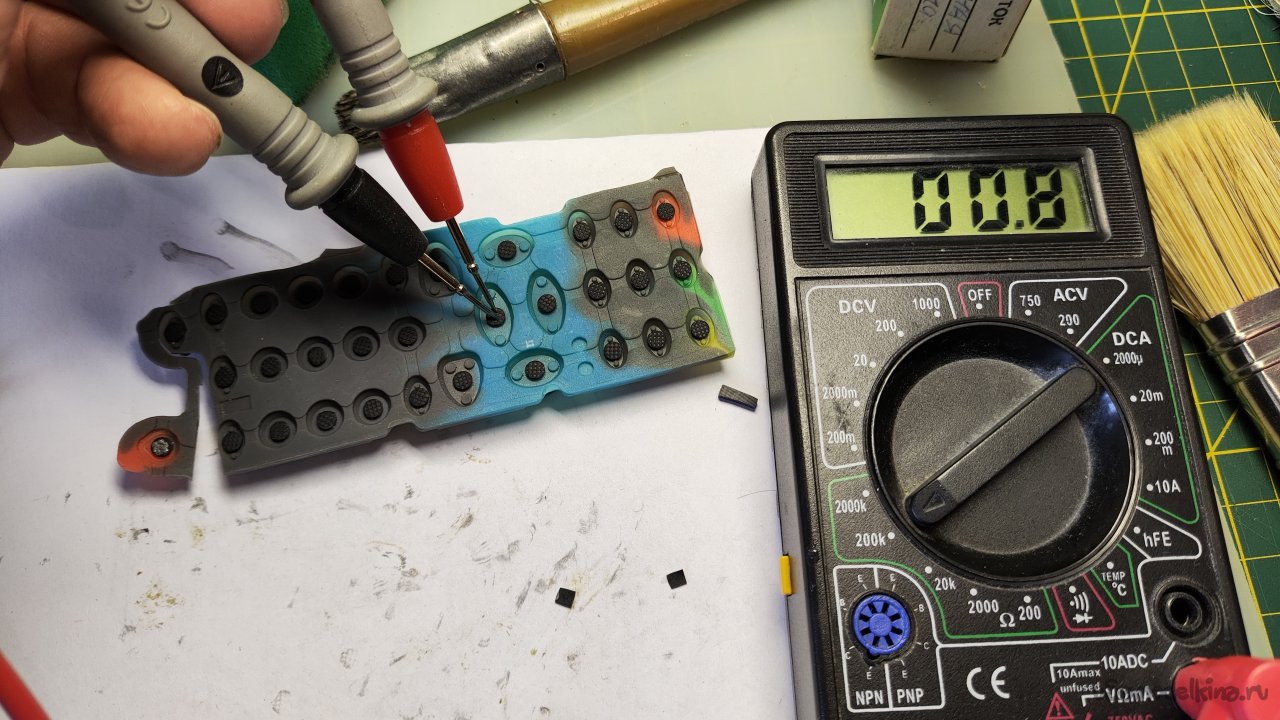

Проверил сопротивление кнопки мультиметром – не звонится. У остальных кнопок сопротивление около килоома. Чем восстановить кнопку? В запасах есть контактная резина от жидкокристаллических индикаторов. Я когда-то нарезал скальпелем резину и клеил на износившиеся кнопки. На коробочке написано 1 к (1 кОм). Сопротивление устраивает. Но при измерении сопротивления резины мультиметром показания были в 10 раз выше, 10кОм. Боюсь, что пульт может не работать или работать неустойчиво.

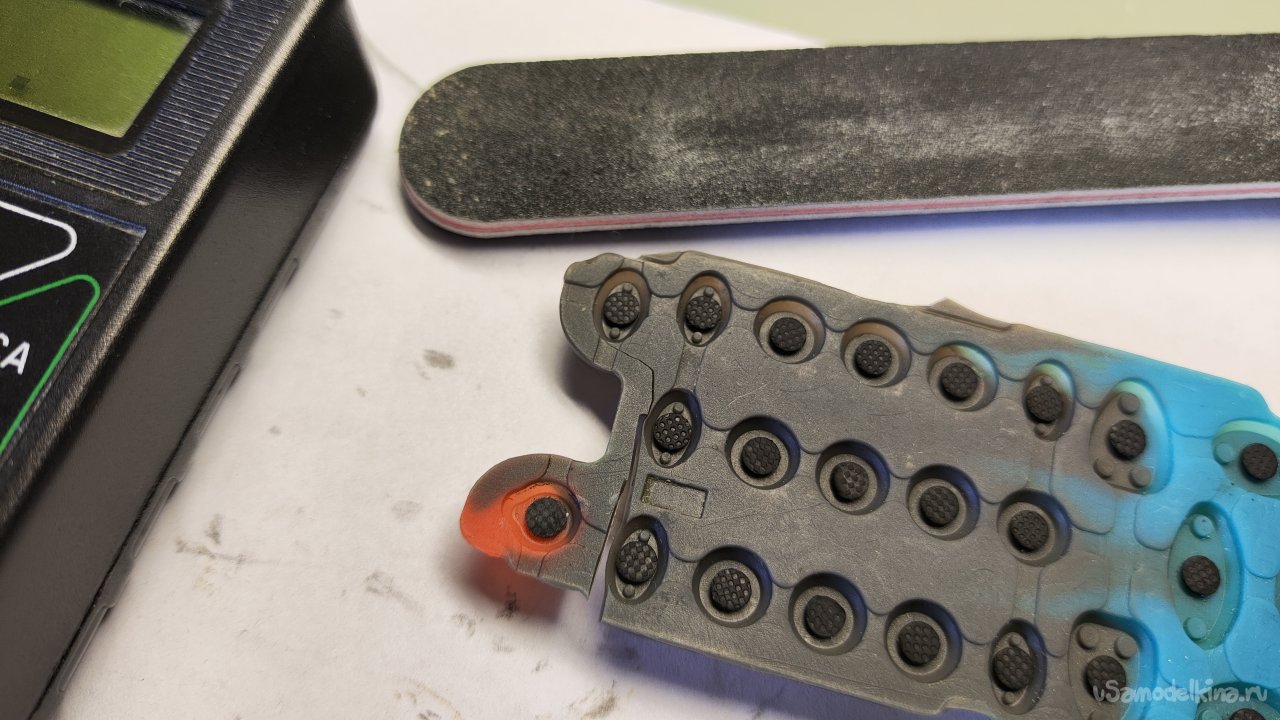

Можно конечно приклеить на кнопку кусочек фольги. У меня есть покрытая никелем шинка, пробовал ее использовать в ремонте другого пульта. Работает пульт несколько лет без сбоев. Но для начала решил попробовать просто счистить пилкой с кнопки следы клея.

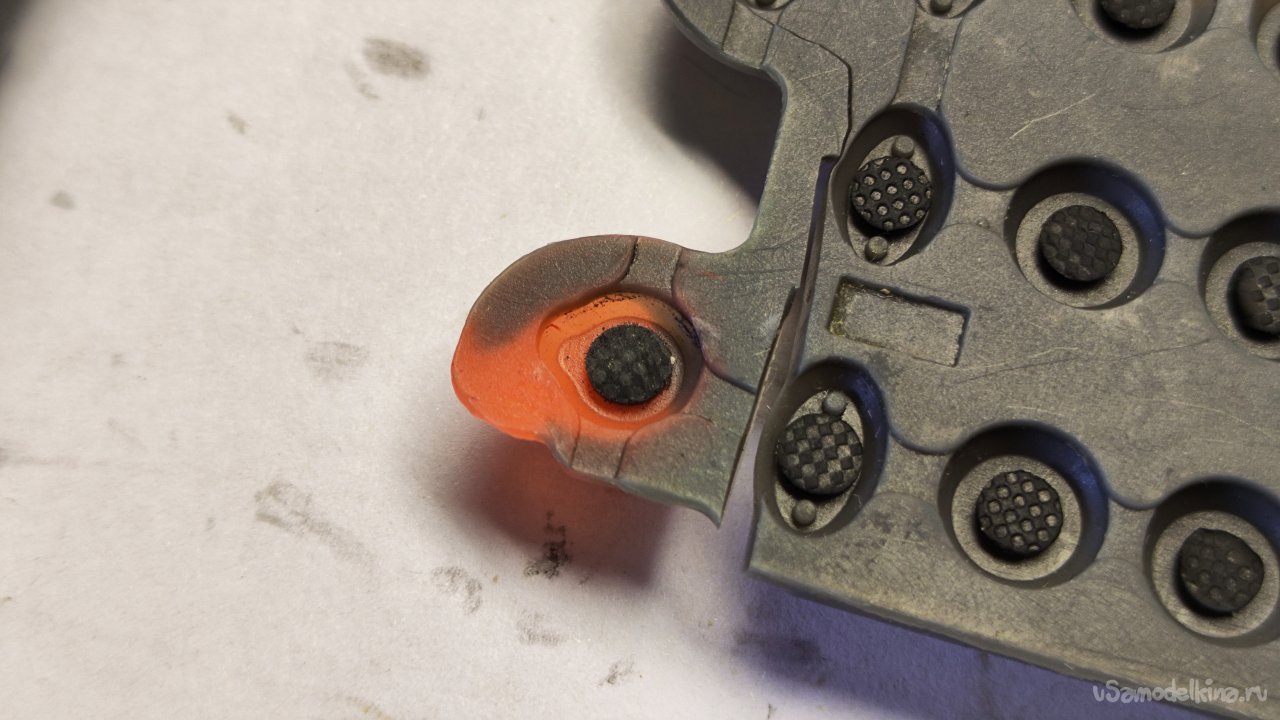

И знаете, это помогло!

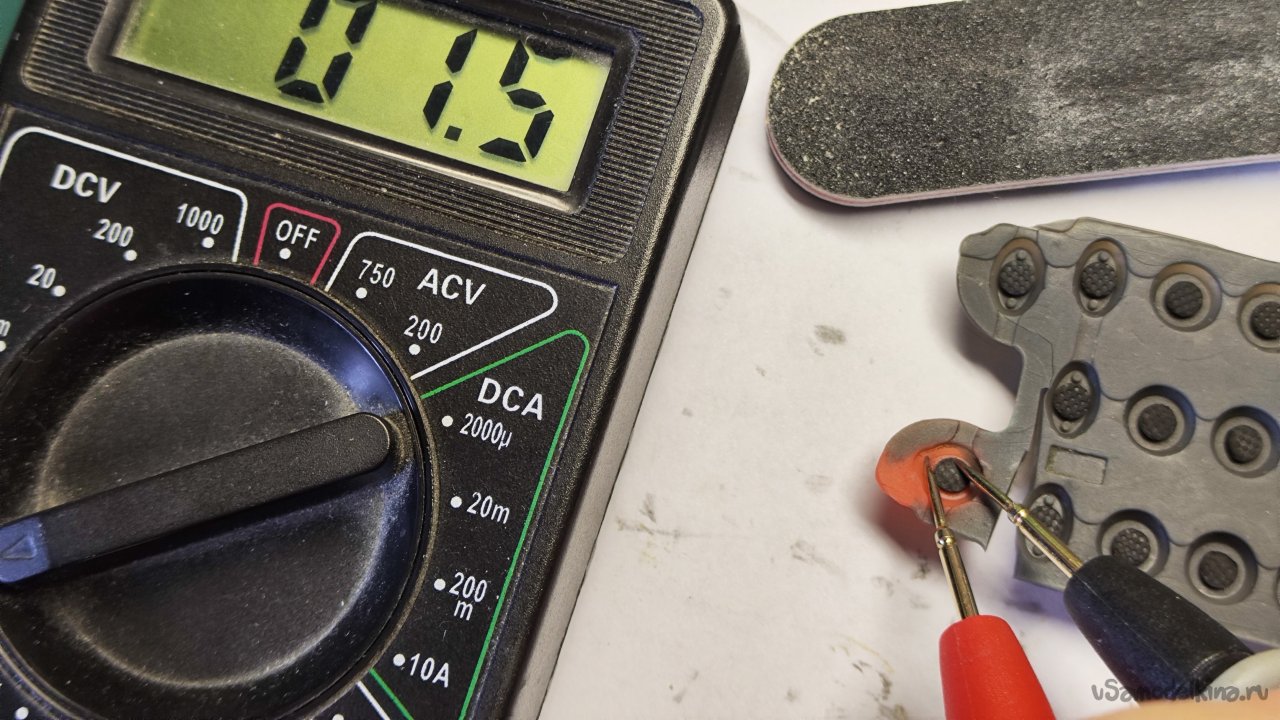

Сопротивление кнопки 1,5 кОм. Останется проверить работу кнопки в собранном пульте.

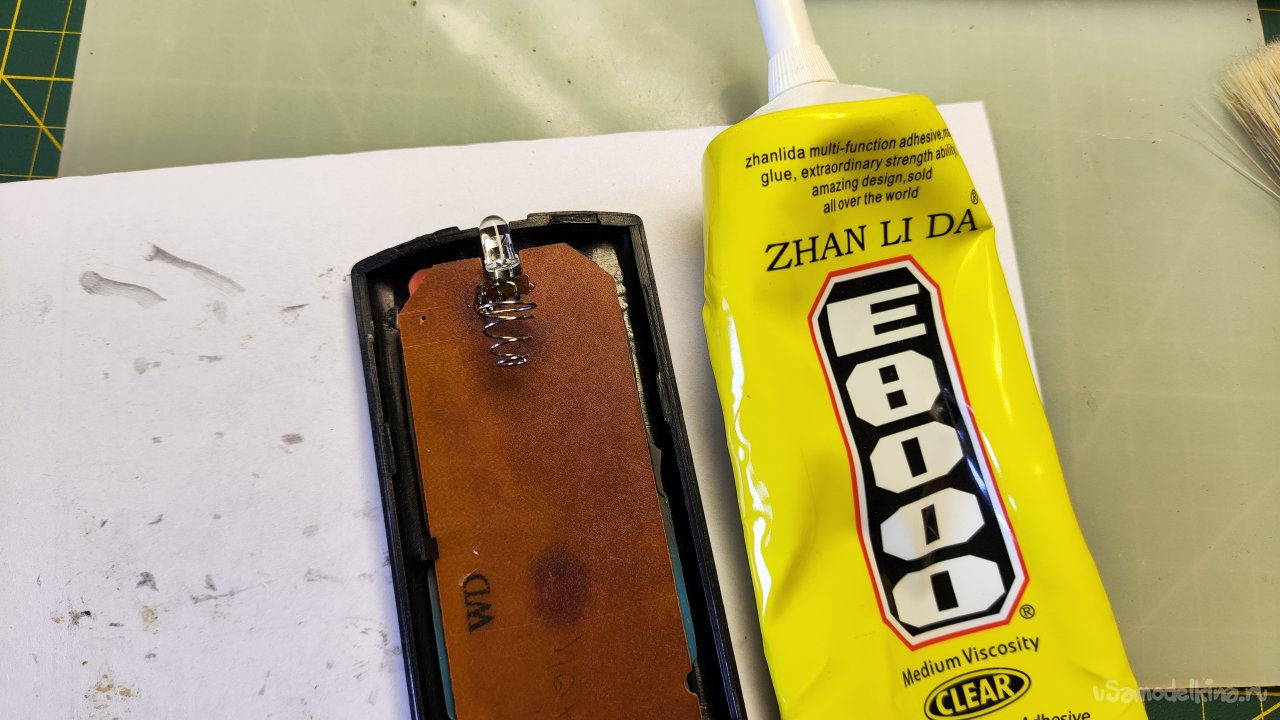

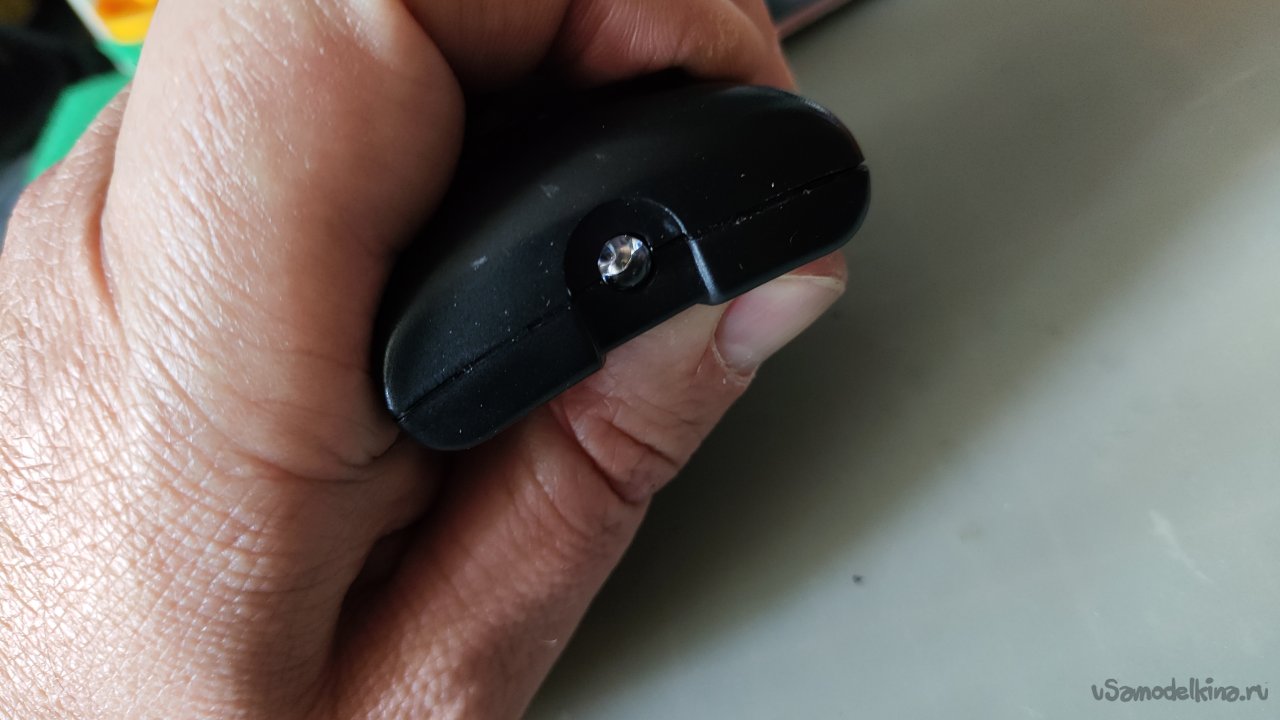

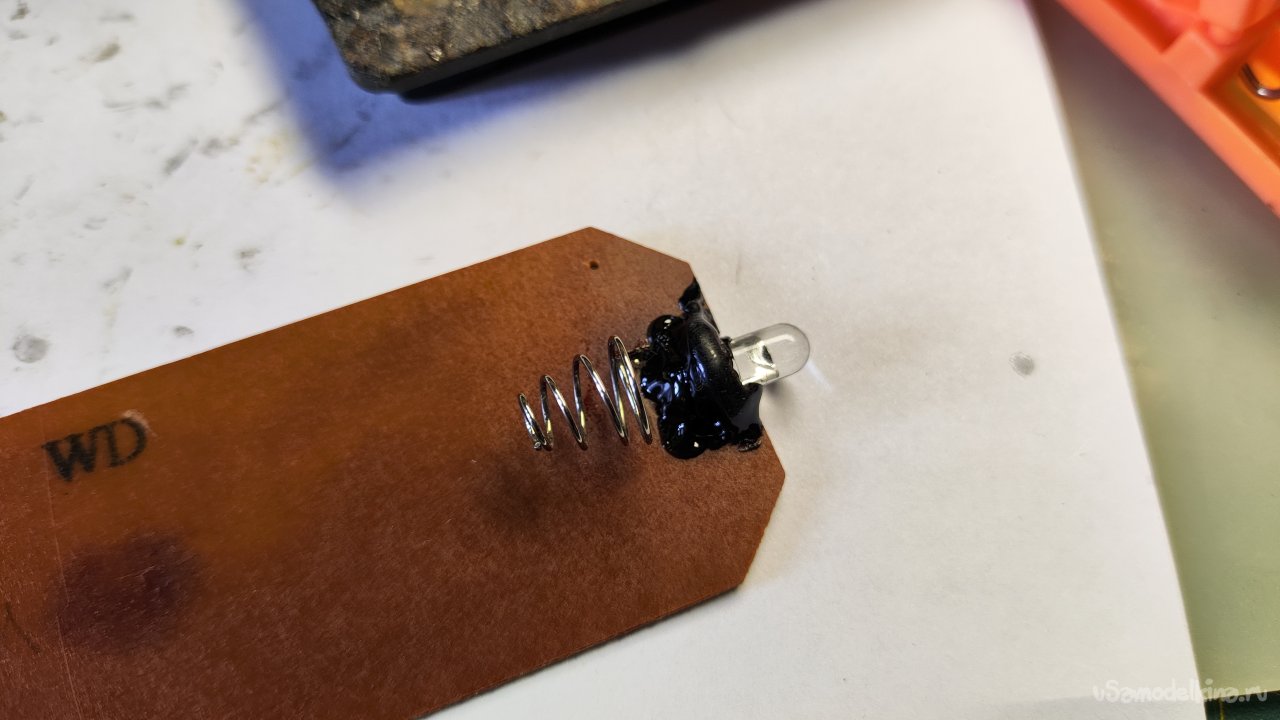

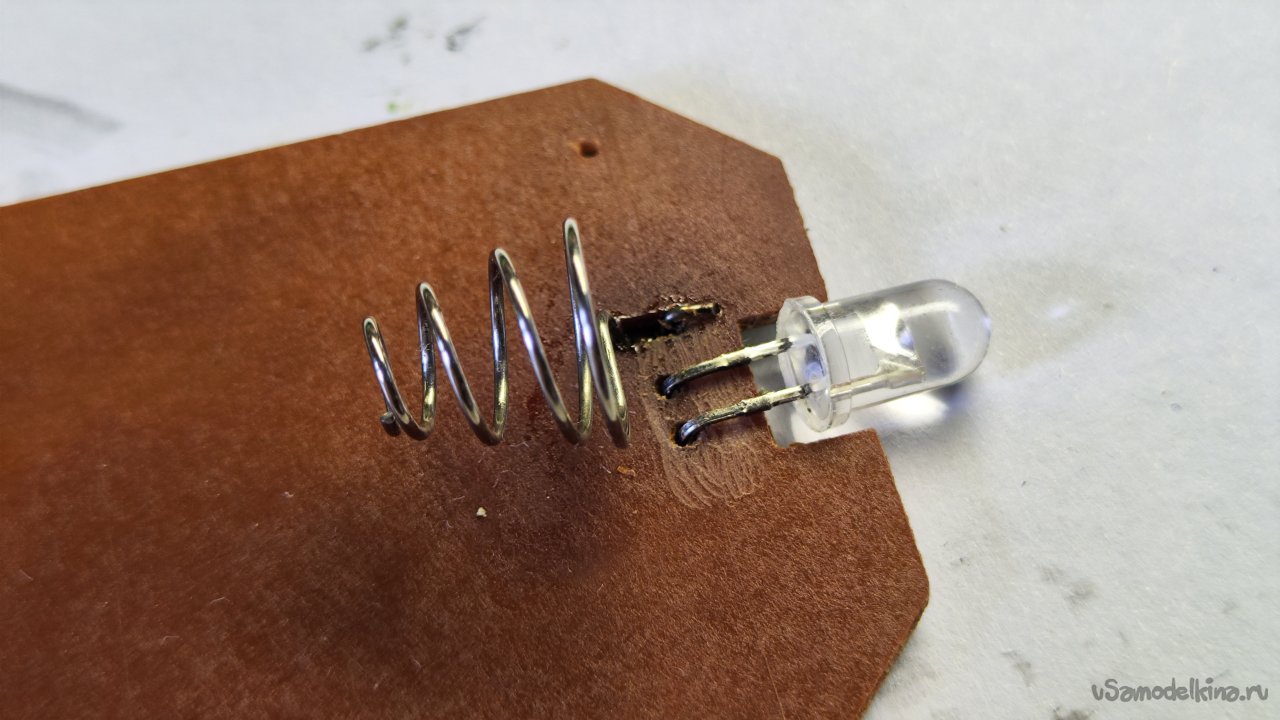

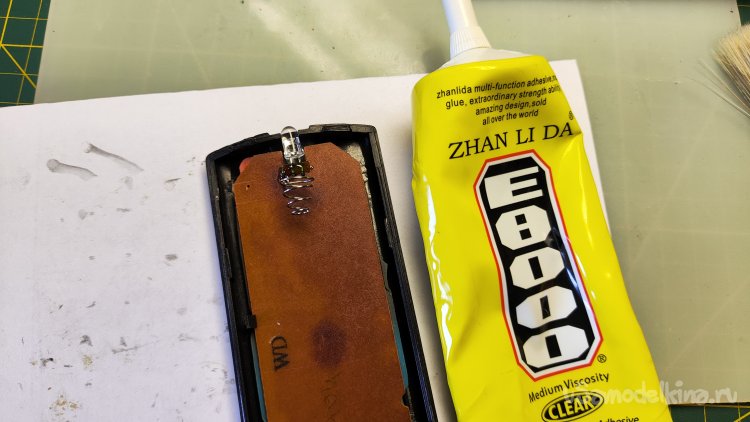

И последнее, установка инфракрасного светодиода. Раз светодиод обломал контакты, самое лучшее его дополнительно приклеить. Использую клей Е8000.

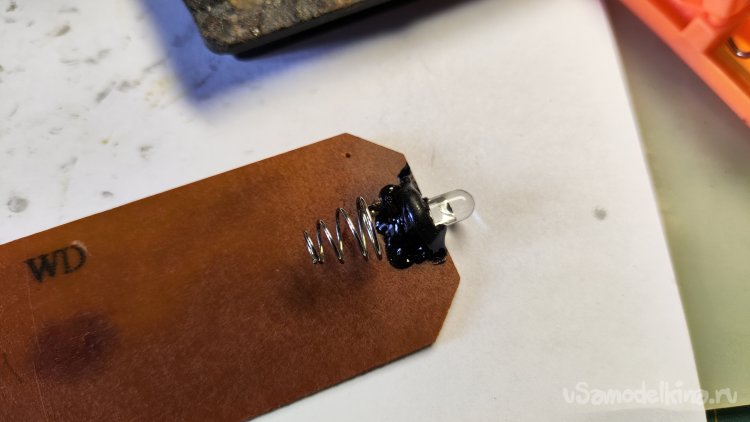

Нанес клей, оставил сохнуть.

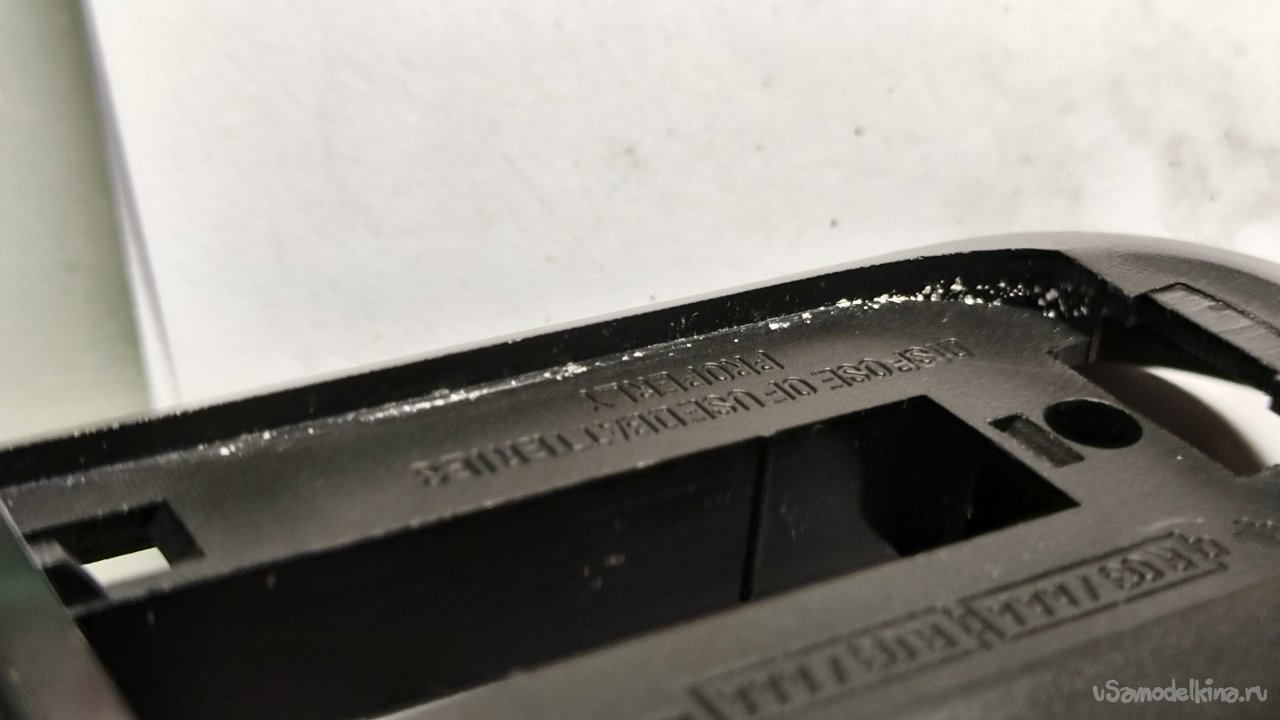

Кстати, винт, скрепляющий половинки корпуса пульта, был. Вот следы от винта и даже трещина.
Спустя полчаса клей на ножках светодиода все еще не высох. Мне это не понравилось. И почему я не использовал термоклей? Кстати да. Термоклей это хороший вариант. Счищаю так и не высохший клей, немного зачищаю плату.

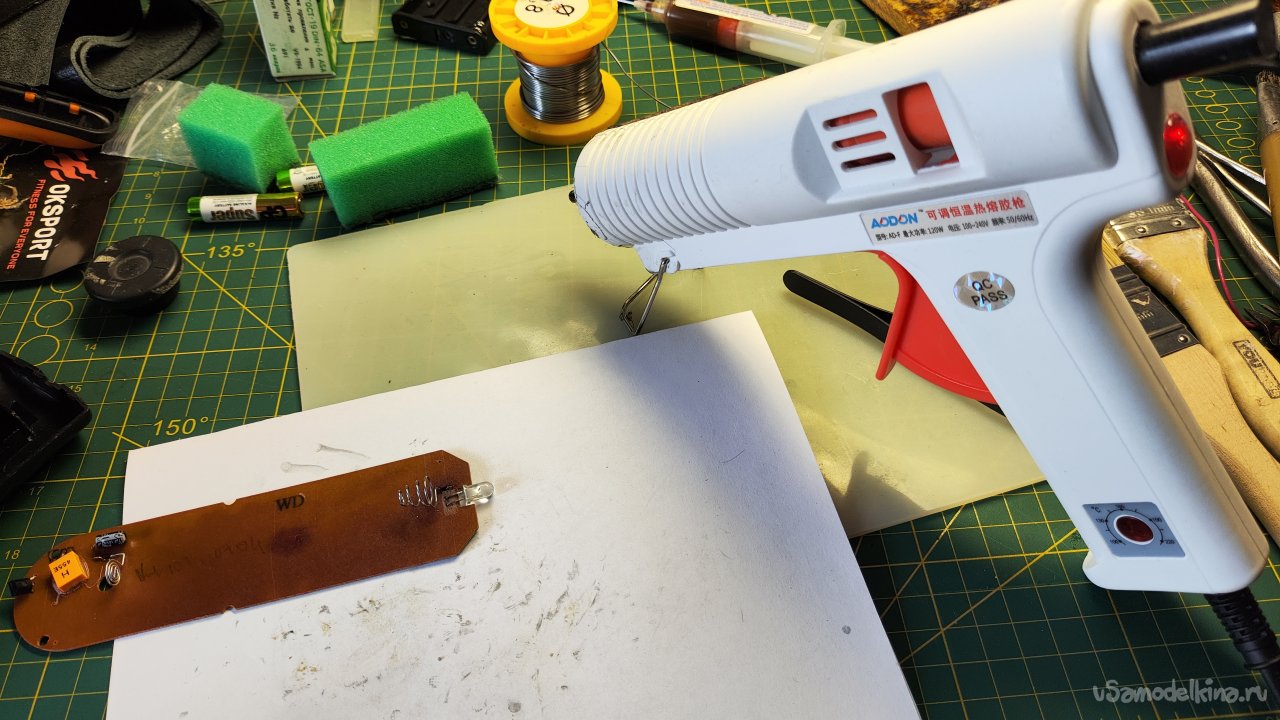

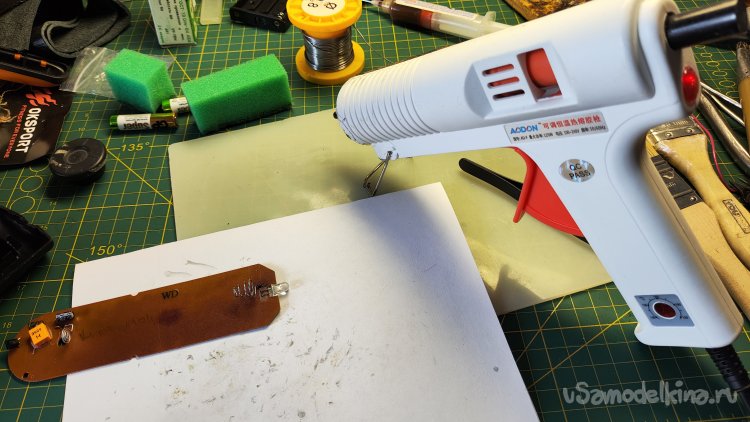

Грею термопистолет.

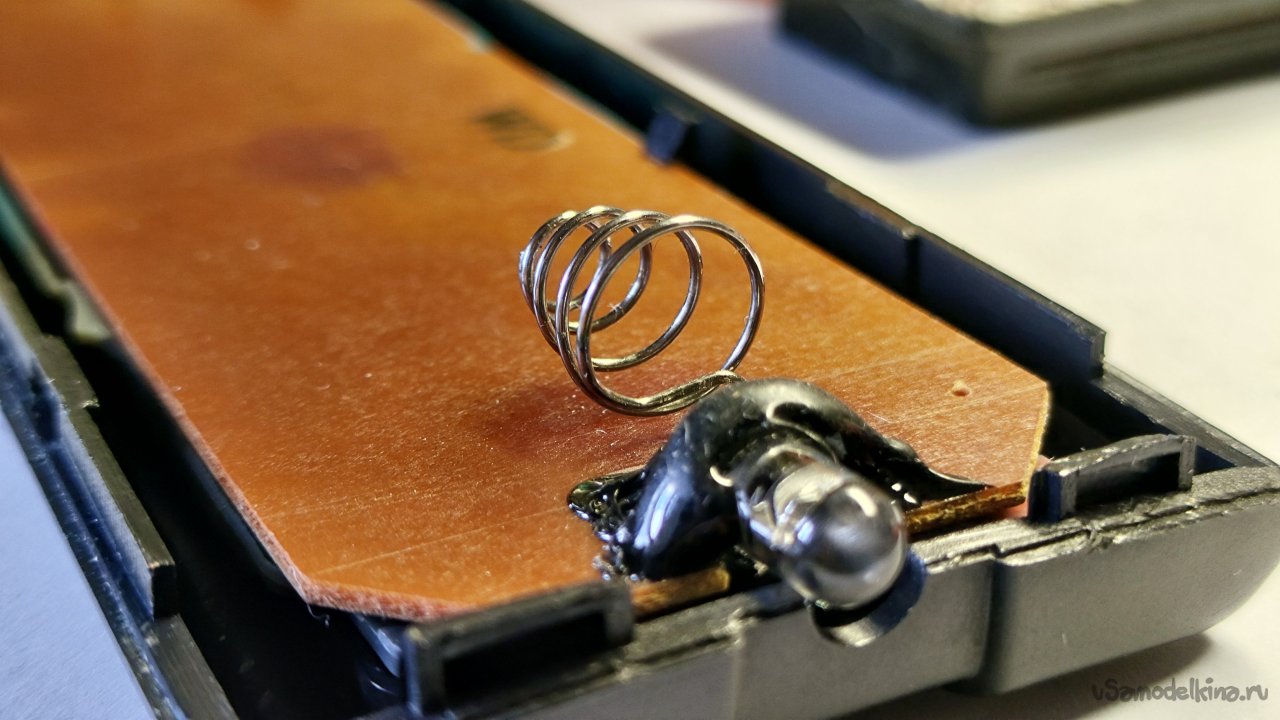

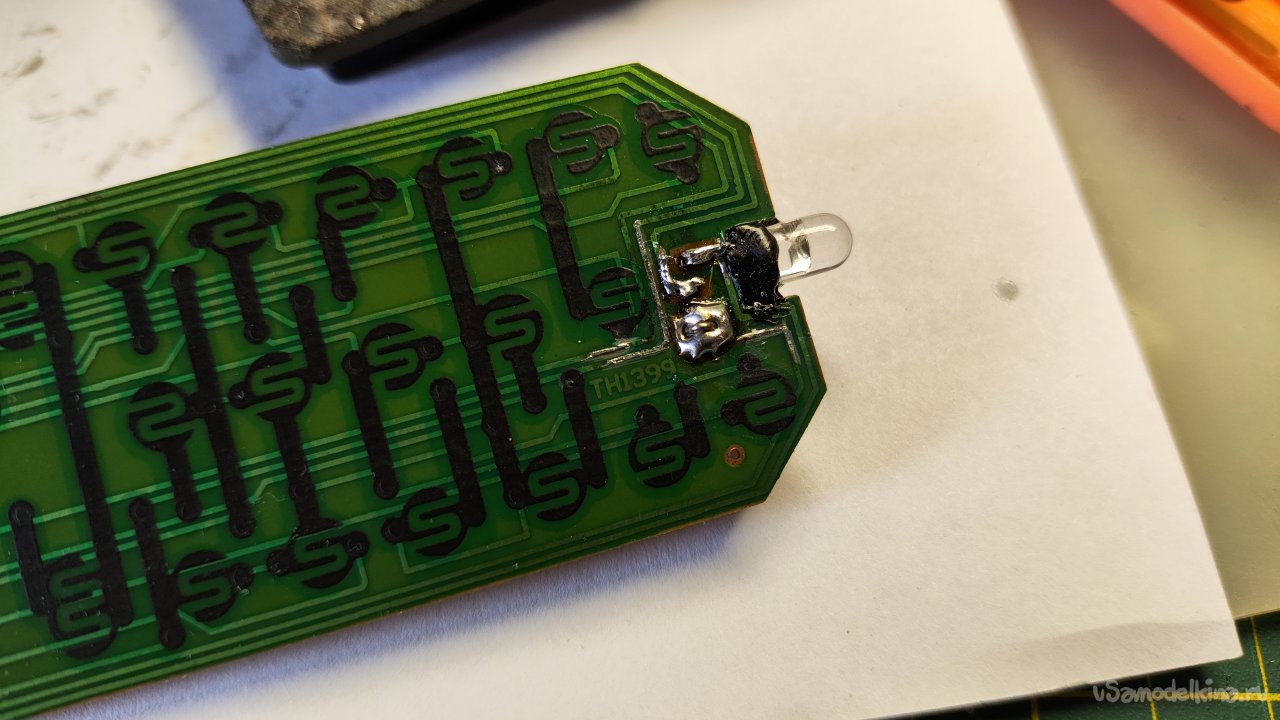

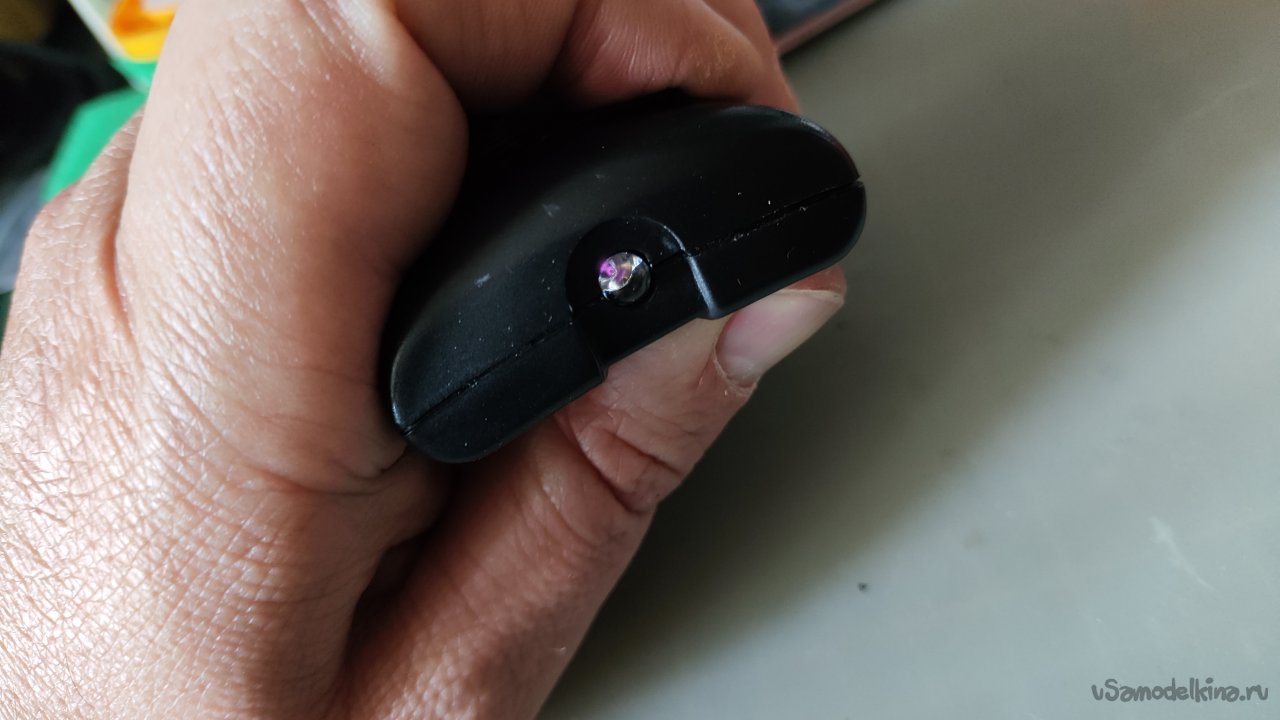

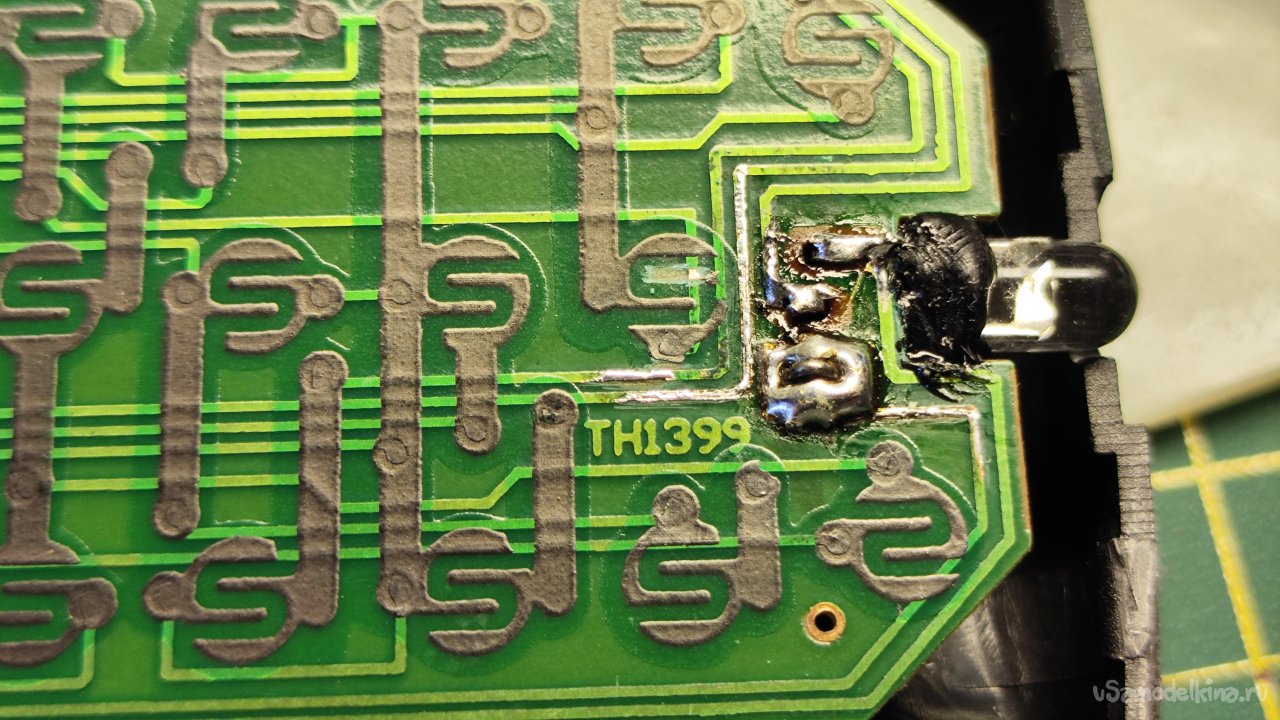

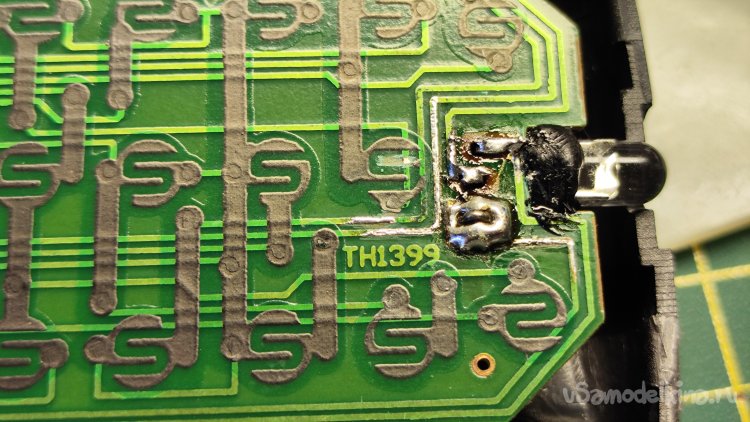

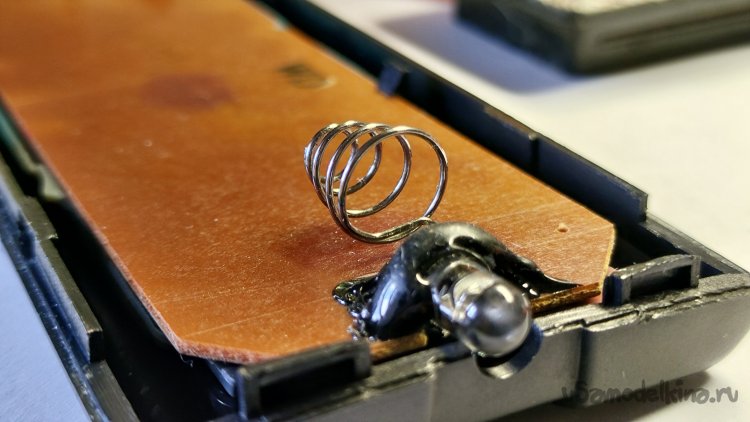

Пара минут и светодиод зафиксирован и запаян. Для удлинения соединений дополнительно использовал кусочки залуженного провода.
Можно собирать пульт.

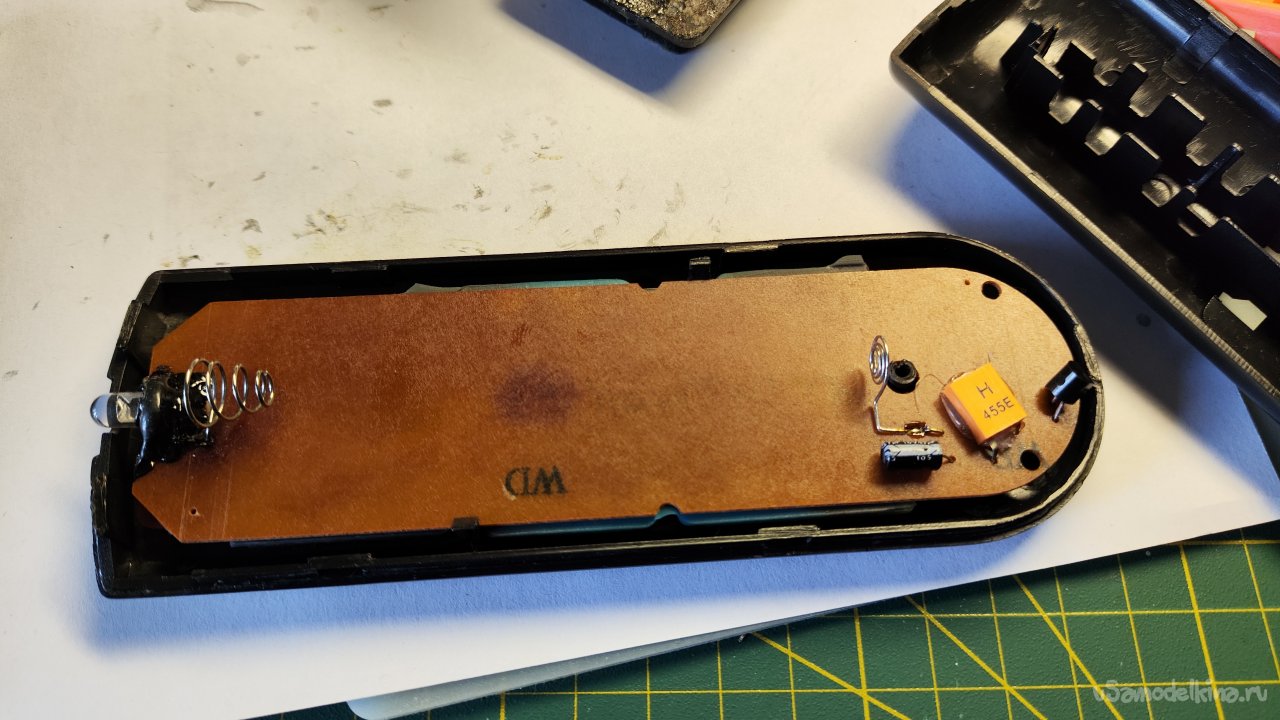

Собрал пульт и снова разобрал. Не понравилось, как стоит пружина минусового контакта. Она смотрела высоко над платой и могла касаться корпуса и мунусового контакта одновременно. А это в случае с алкалиновыми батарейками нельзя допускать! У алкалиновых батареек корпус это плюсовой контакт и пружинка может вызвать короткое замыкание. Встречался уже с этим, чуть тонометр не сжег.

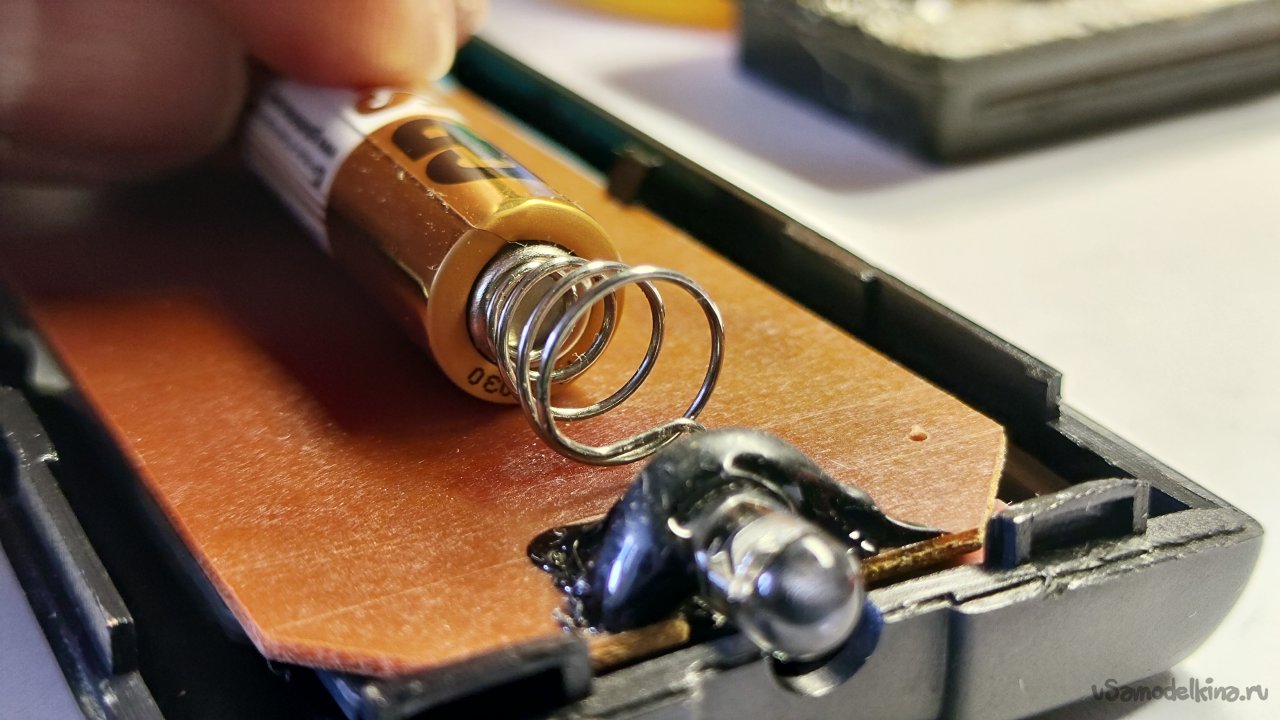

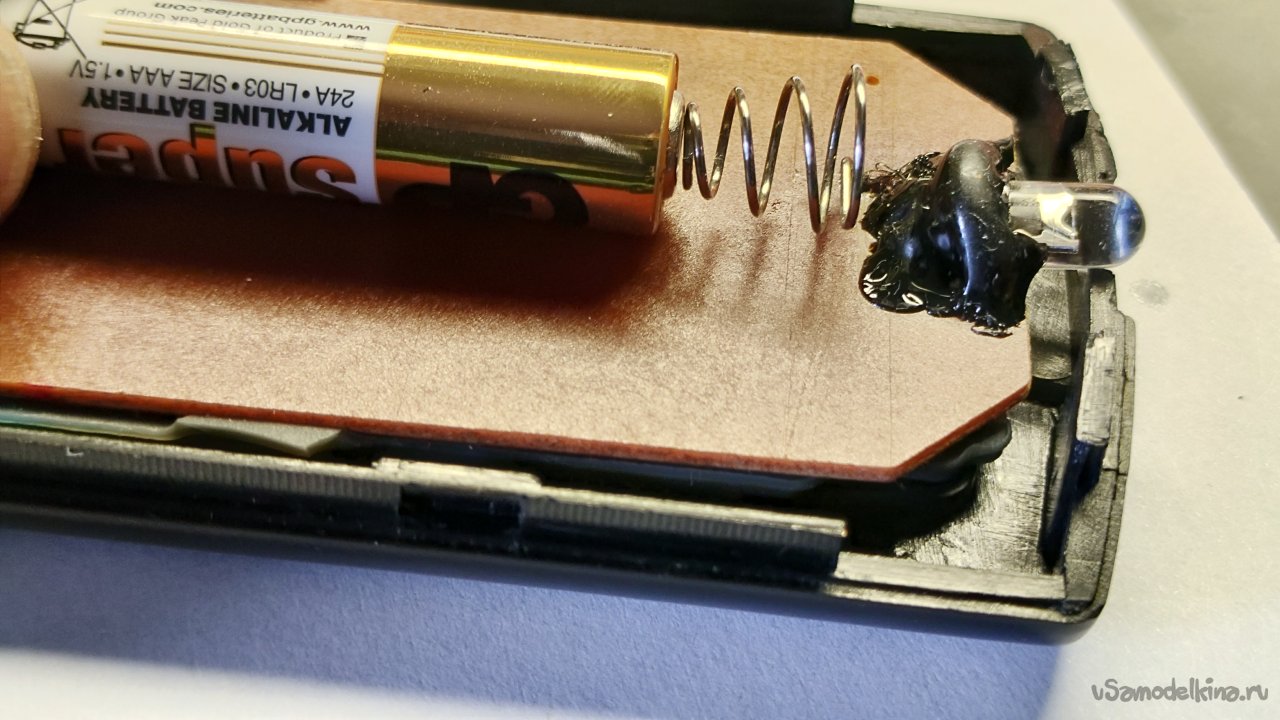

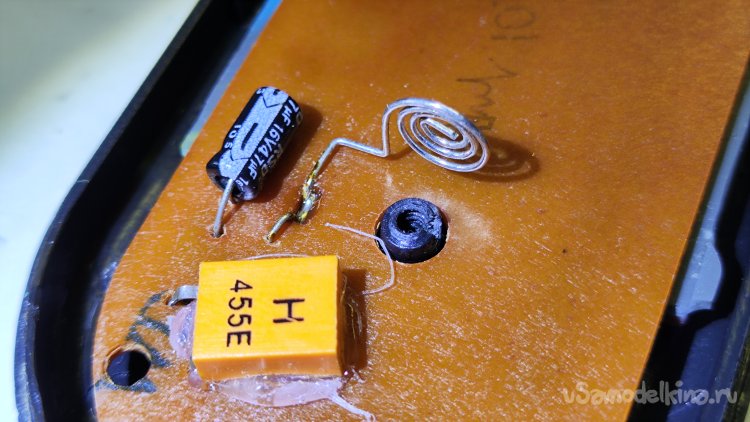

Поправил пружинку. Теперь она упирается строго в центр минусового контакта батарейки.
Можно собирать пульт.
Видно, что пружинка стоит по центру.

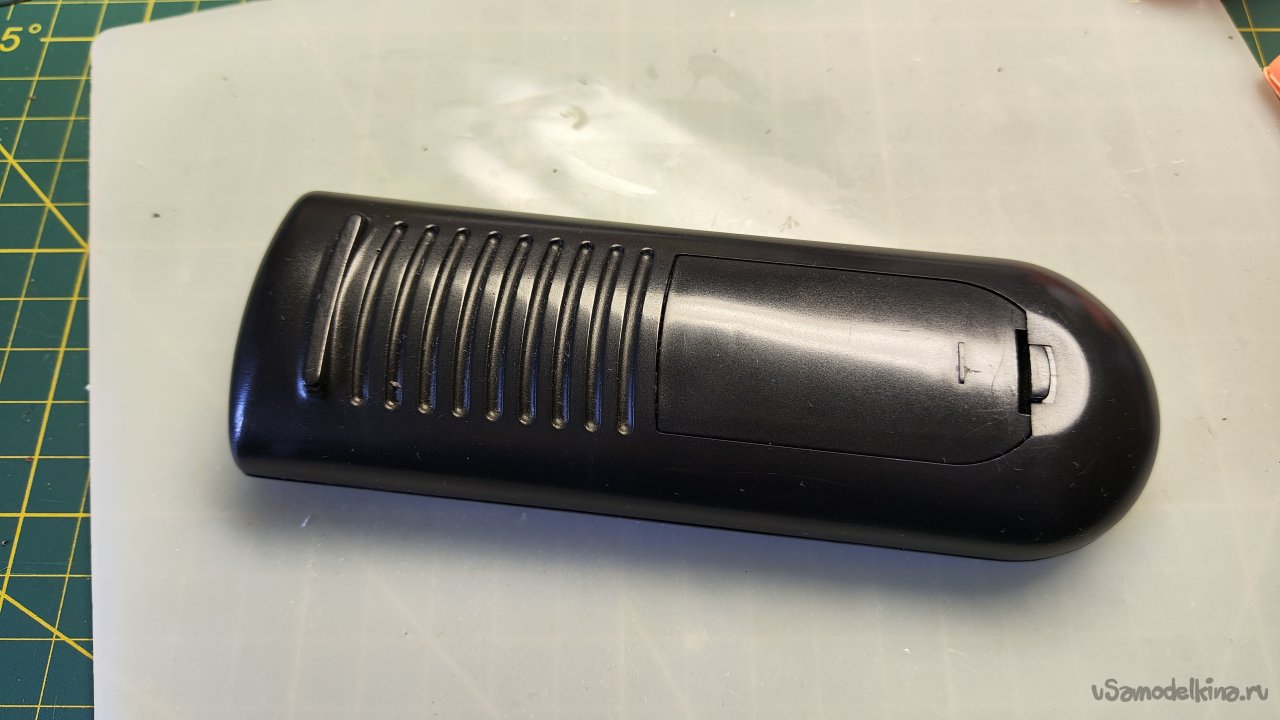

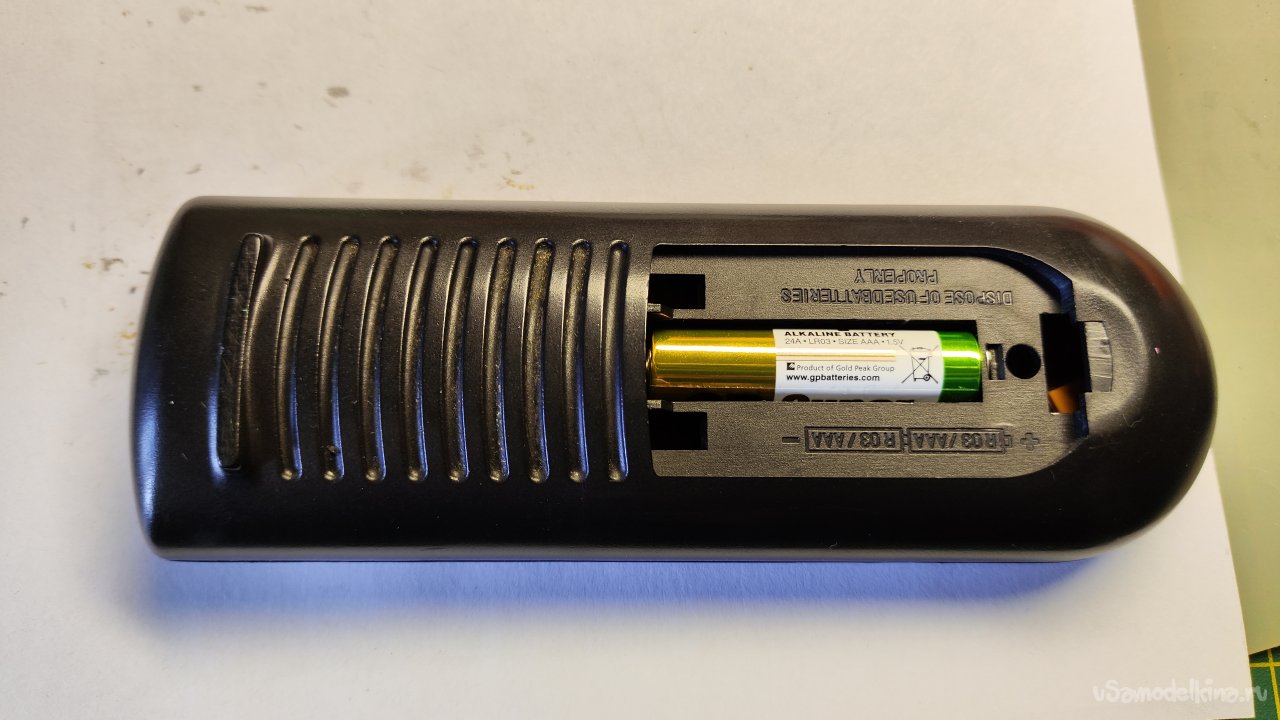

Установил батарейки, закрываю батарейный отсек.
Проверяю все кнопки.
Одна кнопка не работает: переключение на режим TV.

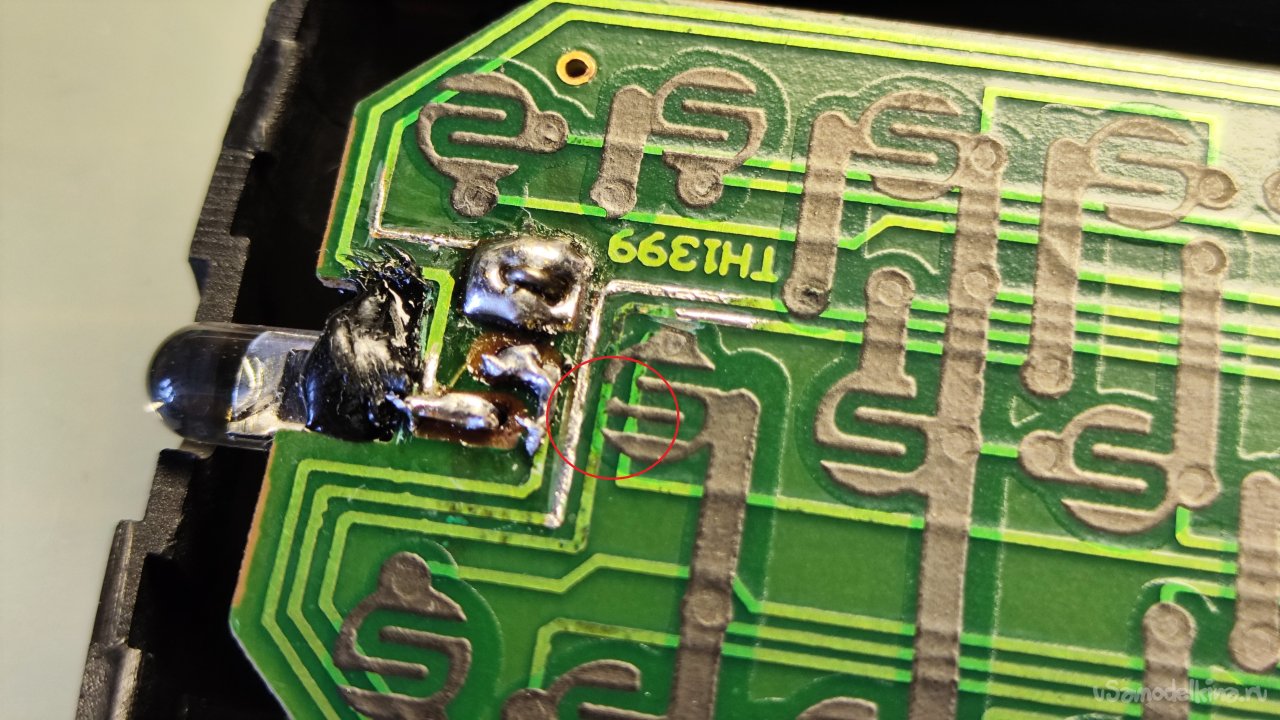

Снова разбираю пульт. Контакты этой кнопки ка раз под контактами впаянного светодиода. Видно, что часть графитового слоя сколота.

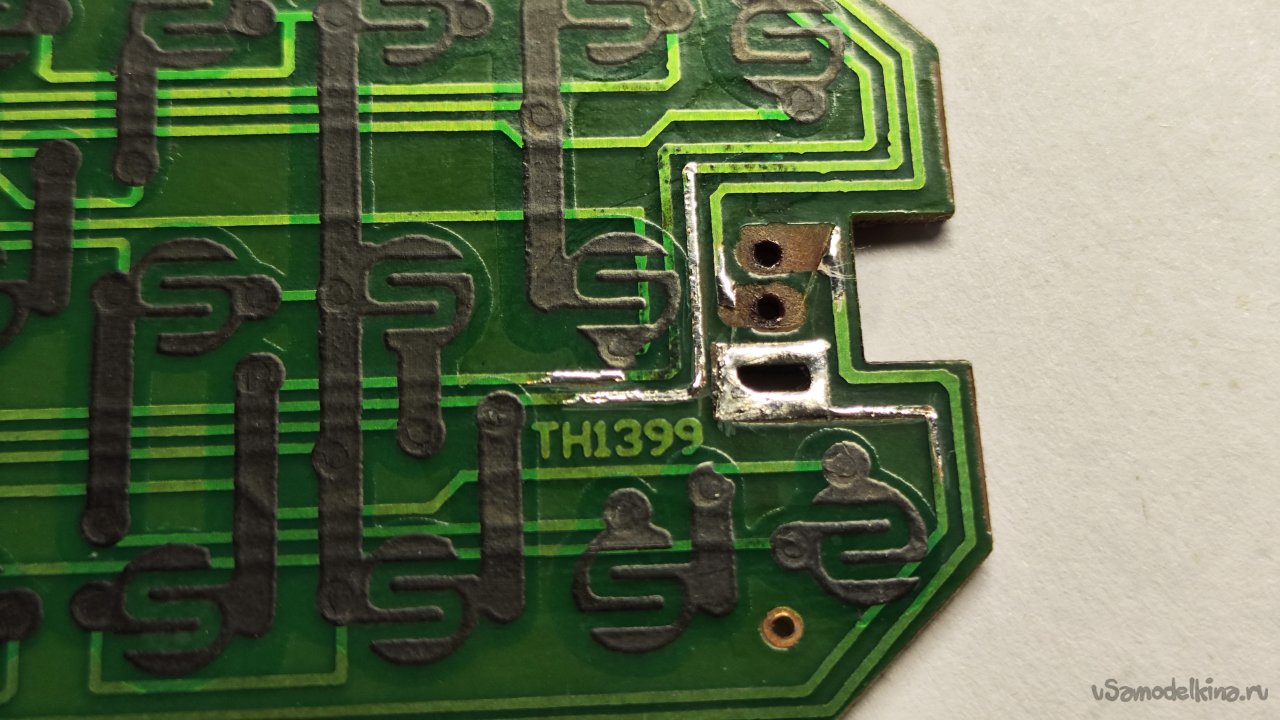

Токопроводящего клея у меня нет. Попробовал смешать графит и клей Е8000. Толку ноль, мультиметр показывает бесконечность. Раз нельзя контакт соединить, придется его заменить, тем более, что под ним проходит нужная дорожка. Скальпелем счищаю графитовый слой и зачищаю дорожку.

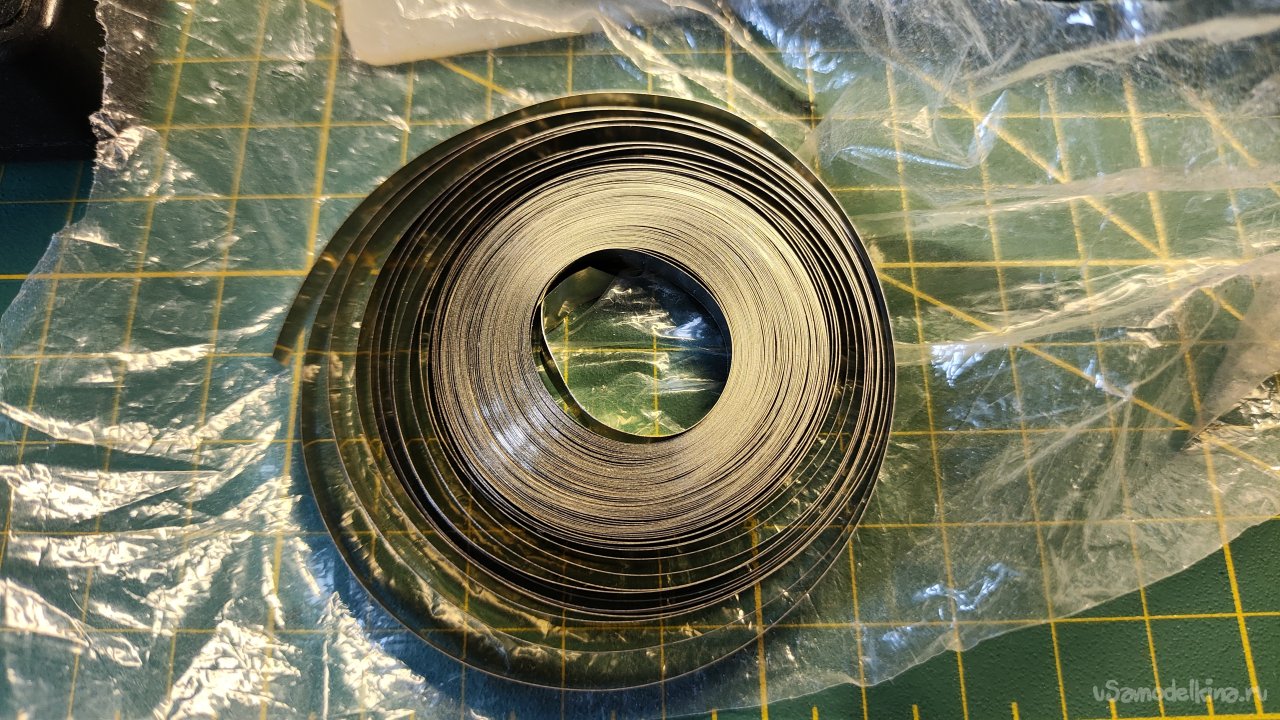

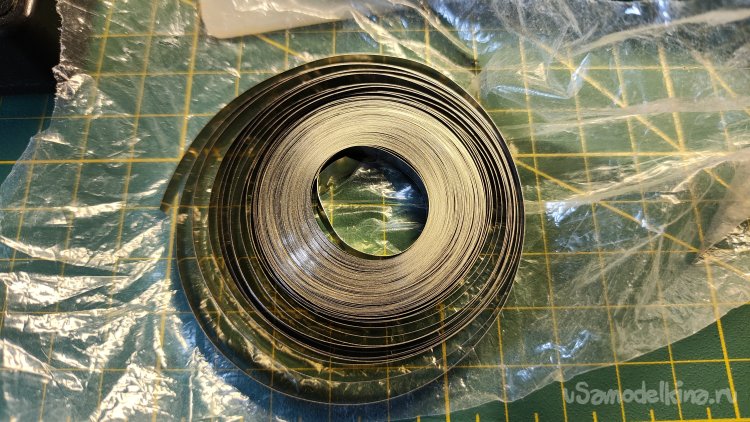

От шинки отрезаю тонкую полоску, выправляю ее в плоскость узкогубцами.

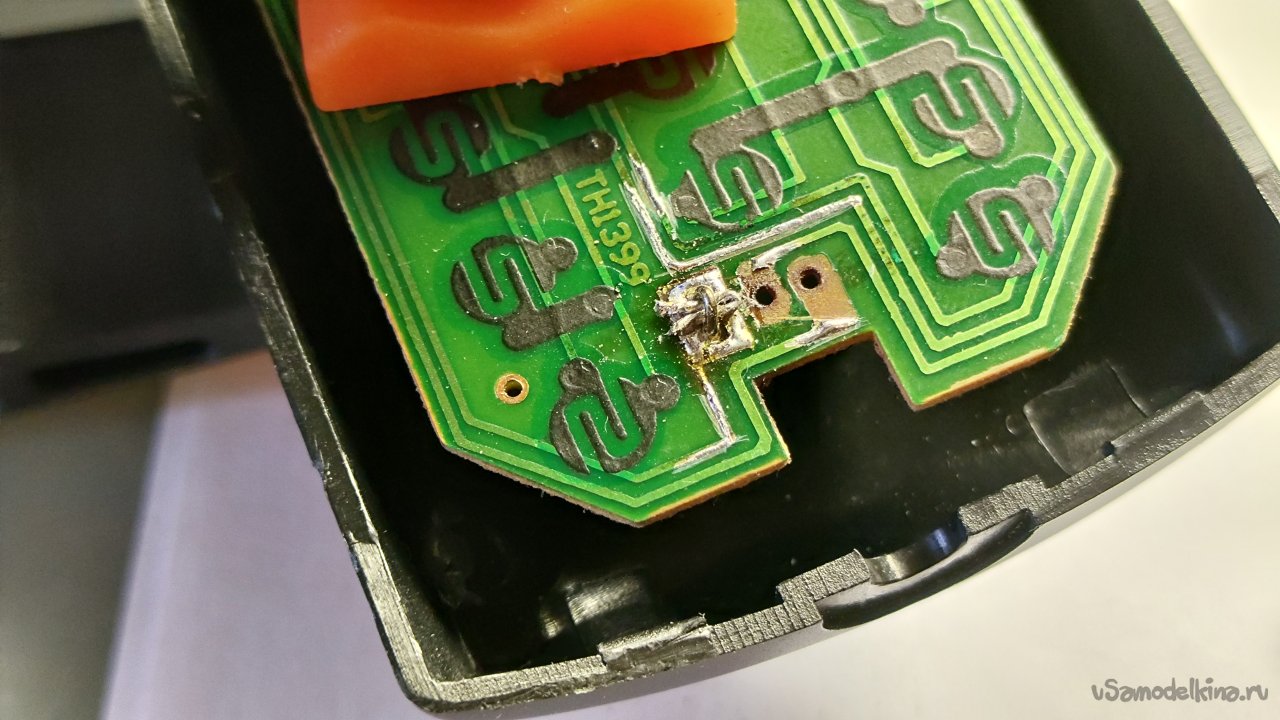

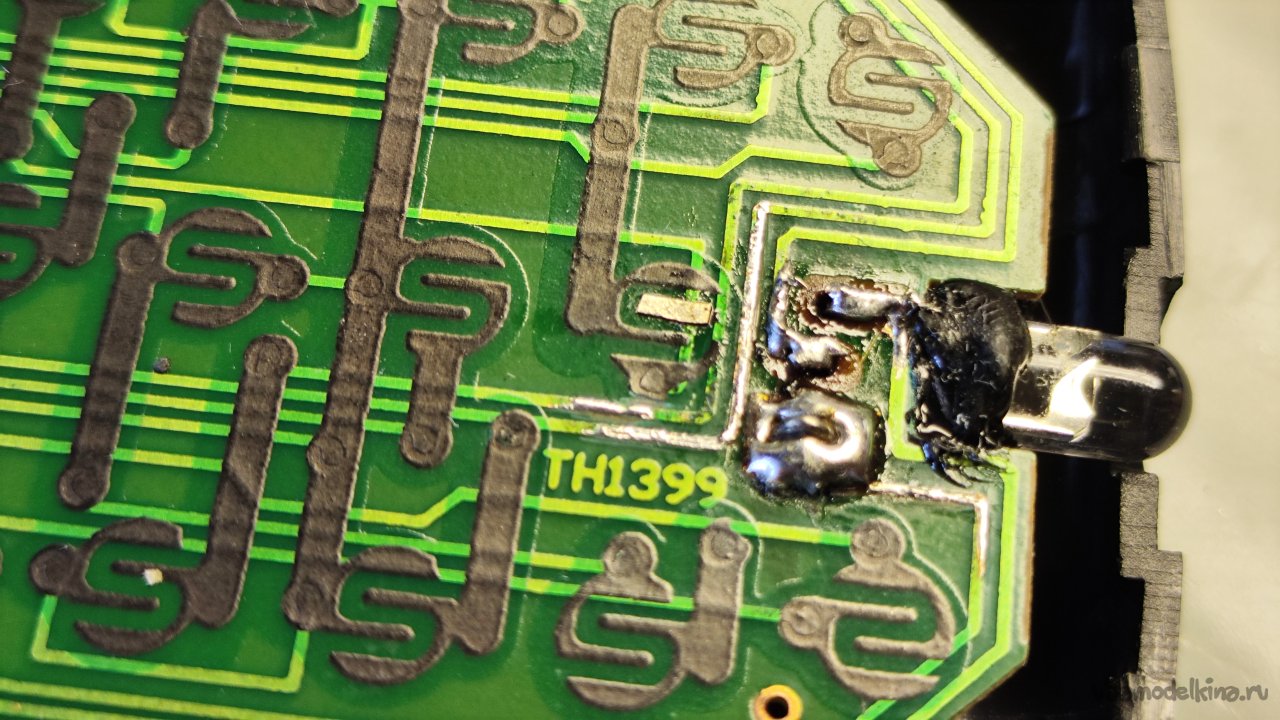

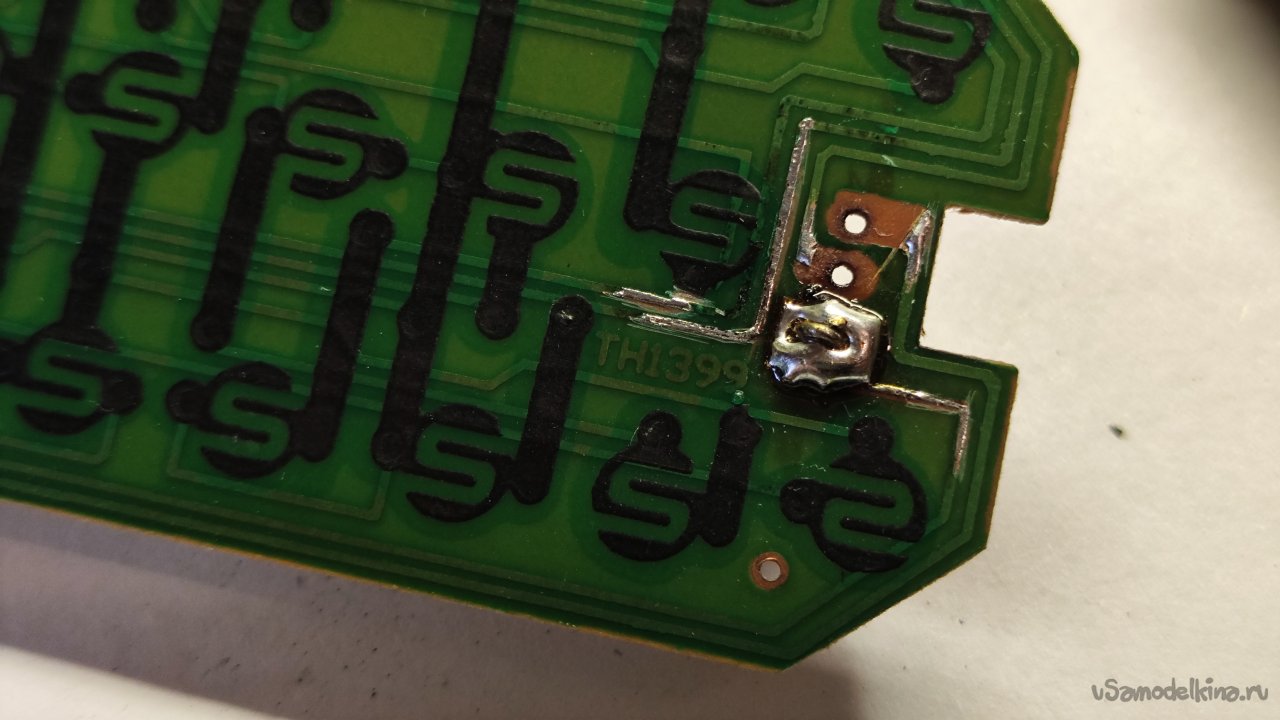

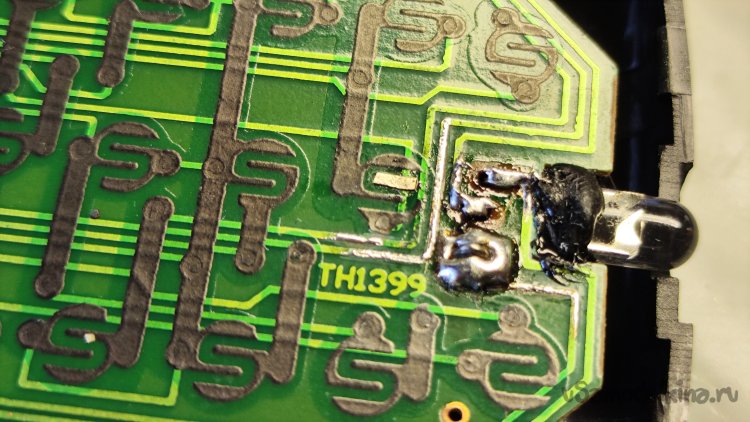

Залудить полоску и дорожку было легко. А вот припаять полоску на плату было не просто, полоска постоянно стремилась куда-то сдвинуться.

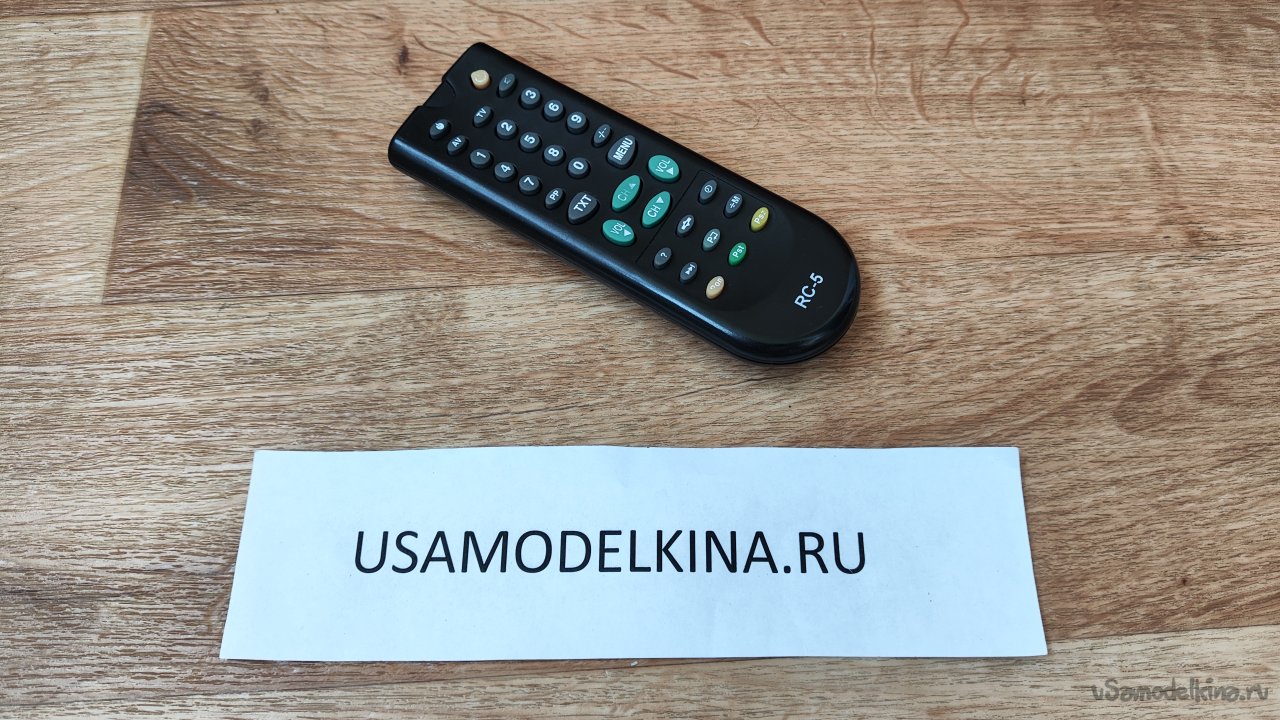

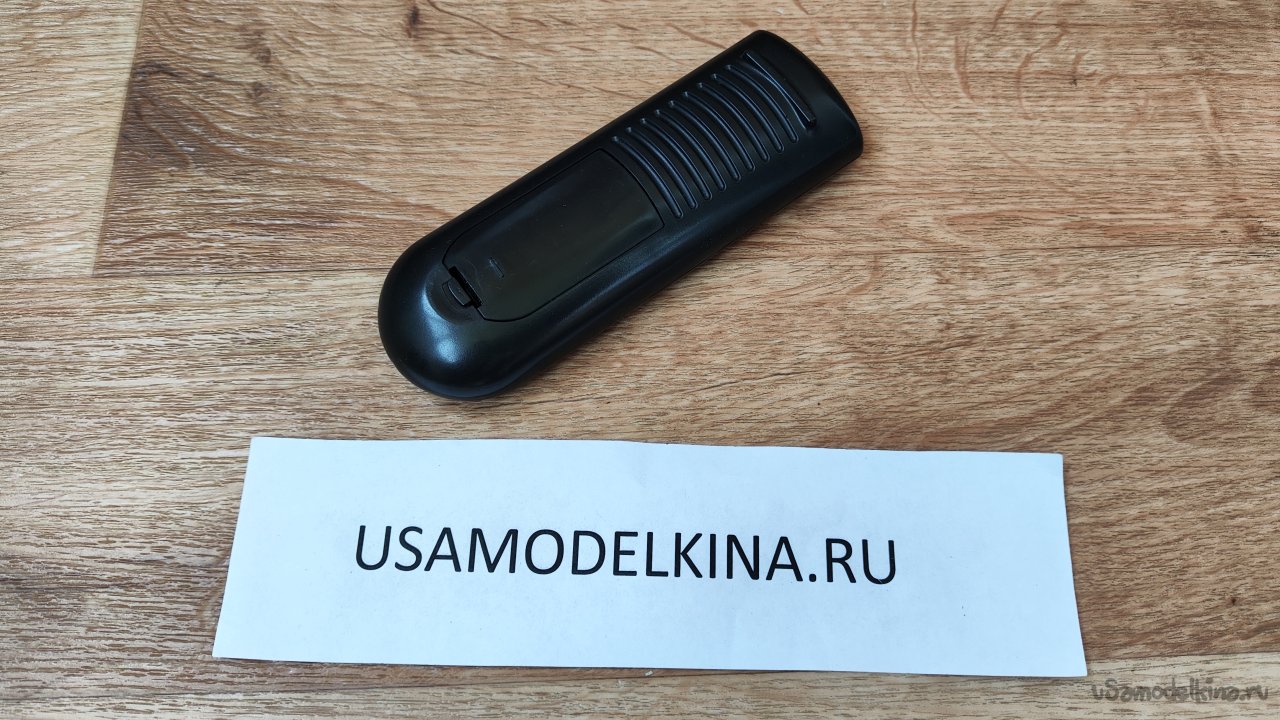

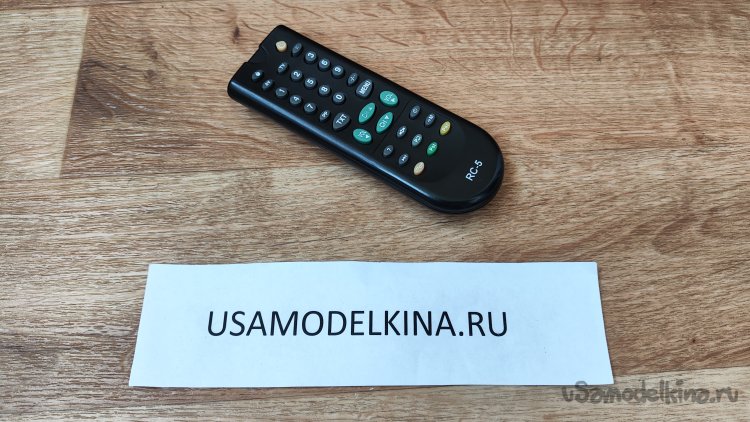

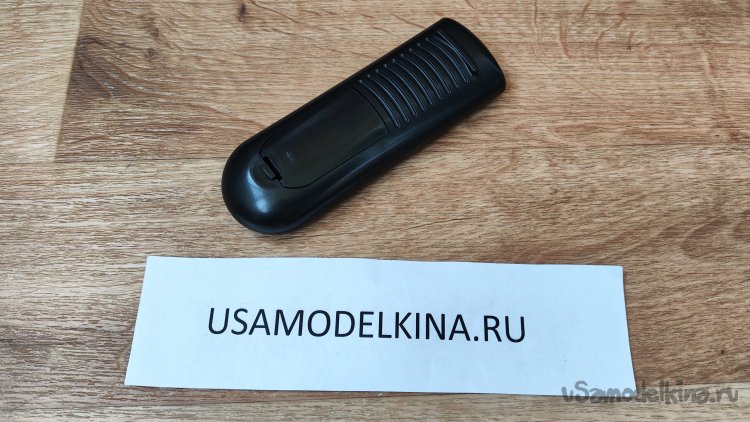

Собрал пульт, проверил. Все кнопки работают. Ремонт, в который превратилась простая чистка, завершен. Было потрачено три часа невосполнимого ресурса - времени. Но зато был приобретен опыт, с которым я с вами поделился.
