    Отремонтировать пульт дистанционного управления - 2 рабочих способа

    Сломанные пульты заставили меня погрузиться в интернет и изучить тему. Удивился как много описано шаманских способов и как часто людям не удавалось отремонтировать пульты. Я опробовал разные методы и остановился на двух рабочих. Оба показали надежный результат.

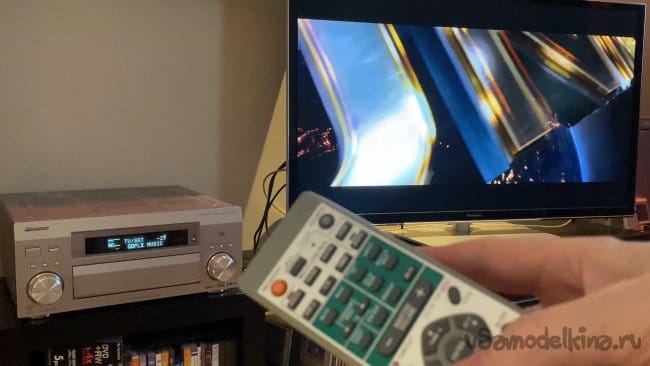

    Что делал покажу на примере ремонта кнопок пульта ресивера Pioneer VSX AX3. У него стали плохо работать кнопки регулировки громкости и кнопка включения.



    Процесс ремонта есть в видео:


    Материалы и инструменты:
    - Правильный супер клей
    - Алюминиевая клейкая лента;
    - Силиконовый клей;
    - Старые кредитные карты (возможно не понадобятся, зависит от пульта)
    - Набор контактных площадок с Aliexpress https://goo.su/1CUE ;
    - Нож, ножницы;
    - Спирт, ацетон или растворитель для обезжиривания

    Важное по материалам. Если не учесть, то может ничего не получится:

    90% успеха это правильный супер клей.
    Первоначально я столкнулся с тем, что широко распространенный супер клей Henkel у меня фольгу не приклеил. Вот таким приклеилась.

    Если другой клей, то лучше испытать его на одной кнопке, и только потом чинить другие. После высыхания нужно проверить как держится фольга на отрыв. Мы же не хотим, чтобы фольга отвалилась от контактов внутри пульта.

    Правильная фольга
    Можно использовать пищевую. Я пробовал, результат хороший.

    Но лучше купить в строительном магазине алюминиевую клейкую ленту в рулоне. Фольга толще, прочнее и ее самокляющийся слой улучшит сцепление с контактной площадкой (прикладывать самоклейку без клея - не вариант если стремиться делать все качественно).

    Важно лишь не ошибиться и не купить вот такую фейковую фольгу.

    Это нечто похожее на алюминиевую фольгу, закатанное в пластик. Ток не проводит и нам не подходит.

    Первый способ:
    Фольгу клеим на плохо работающую контактную площадку. Встречал информацию, что кому-то не удалось отремонтировать пульт таким образом. Предположу, что либо не делали обезжиривание перед склейкой, либо был неправильный клей, либо неправильная фольга.
    Батареи вынул, открутил винты. Пульт на защелках, как вскрыть? Не стал для этого заказывать на Алиэкспресс и ждать приспособление, а сделал их из старых кредитных карт. Заточил две (иногда можно обойтись одной) кредитные карты ножом, надфилем.

    Вставил острый конец карты между половинками пульта и сдвигая карту полностью вставил всю карту.

    Потом вставил рядом вторую карту и сдвинул ее в сторону. Защелки пульта с одной стороны открылись. Дальше вторая карта проводится по периметру и все защелки открываются.

    Начинаю. Отделил бумагу от фольги и вырезал контакт чуть больше размера кнопки.
    Кнопку обезжирил. Можно спиртом, растворителем, ацетоном (что есть).

    Намазал суперклеем кнопку и наложил фольгу. Придавил, расправил – готово.

    После высыхания, прежде чем собирать пульт надо попробовать новый контакт на отрыв. Если клей оказался неправильный или плохо обезжирили, то фольга отвалится легко. Лучше сейчас, чем внутри пульта.

    Готовые 2 кнопки


    Второй способ:
    Срезал кнопку на толщину контактной площадки донора.

    Подобрал готовый контакт в размер срезанной кнопки.

    Тестером проверил проводит ли ток контакт донор. Чтобы случайно не приклеить бракованный контакт. Редко, но попадается.

    Обезжирил место склейки и контакт с одной стороны. Намазал клеем только место под кнопку (сам контакт донор не надо) и аккуратно чтобы клей не попал на наружную часть контакта приложил контакт донор. Оставил сохнуть.

    После высыхания перед сборкой проверил качество склейки на отрыв. Держится отлично. Вот все три конки после ремонта

    Перед сборкой пульта нужно почистить плату и резинку с контактами. Я не сторонник применять для этого какие- либо агрессивные жидкости, в крайнем случае использую сухие, либо слегка влажные салфетки.

    Данный пульт на удивление хорошо сохранился. Часто внутри старых пультов можно увидеть маслянистую липкую жидкость, которая покрывает плату и резиновую подложку. Это выделения из резины. Если у вас такой пульт, то жидкость надо тщательно удалить, не затирая при этом контакты. Можно попробовать после чистки собрать такой пульт, возможно проблема решится. Но если износ контактов очевиден, скорее всего это не поможет и потребуется ремонт кнопок.

    Собрал пульт, проверил как работают кнопки.

    Пульт заработал как надо. Починить может каждый. Успехов вам.
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: пульт пульт ду

    Замена сварочных проводов, тесты и замеры напряжения (китайский Gerrard MMA250)

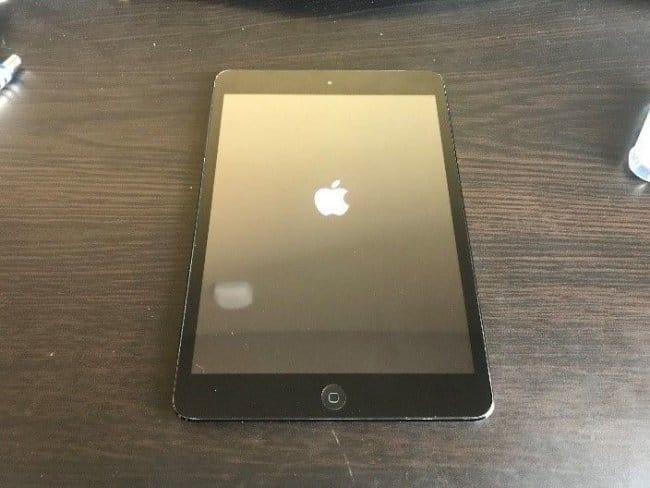

    Как самостоятельно разобрать IPad Mini для замены неисправных деталей
