    Замена сварочных проводов, тесты и замеры напряжения (китайский Gerrard MMA250)

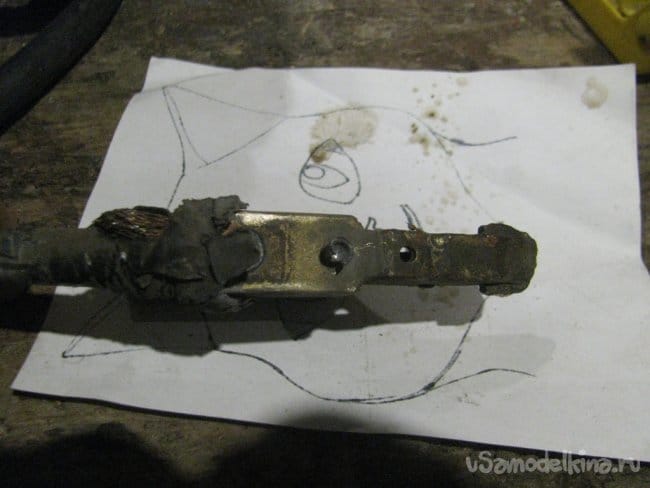

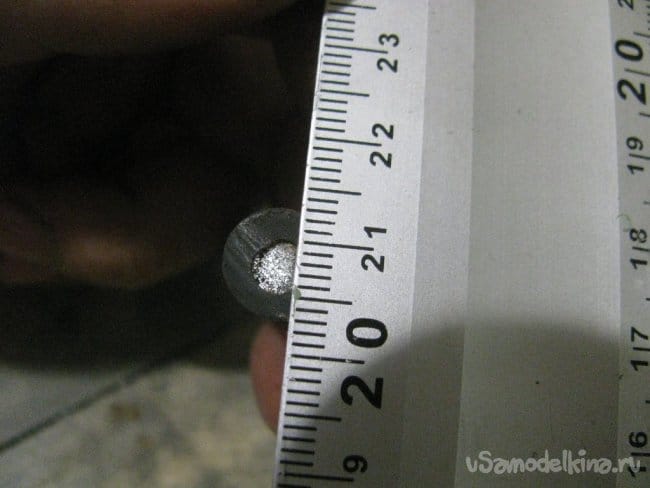

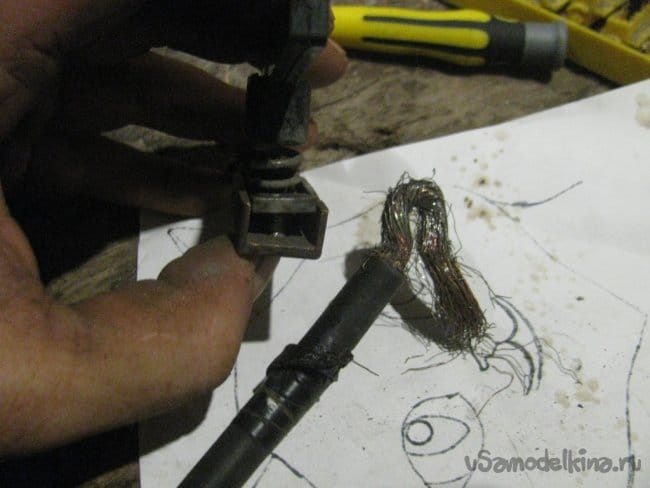

    Заменил сварочные провода, родные были удешевленные, из алюминия, диаметр максимум 5 мм. Были новые когда, они даже немного варили тройкой, но грелись, отгорали, приходилось постоянно перекручивать.

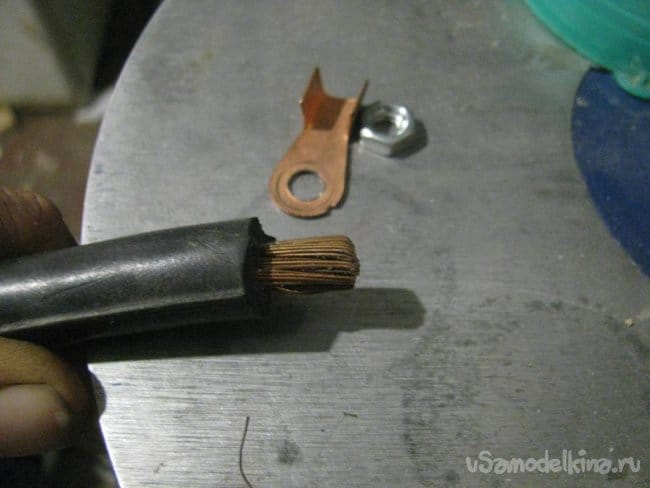

    Купил 25 квадратов медь, метр у нас стоит 125 грн, купил 3 м, но мне дали 3.10, везучий. 180 см пошло на плюс, остальное на массу. Изоляция шикарная, толстая, внутри жила еще обернута пленкой какой-то.

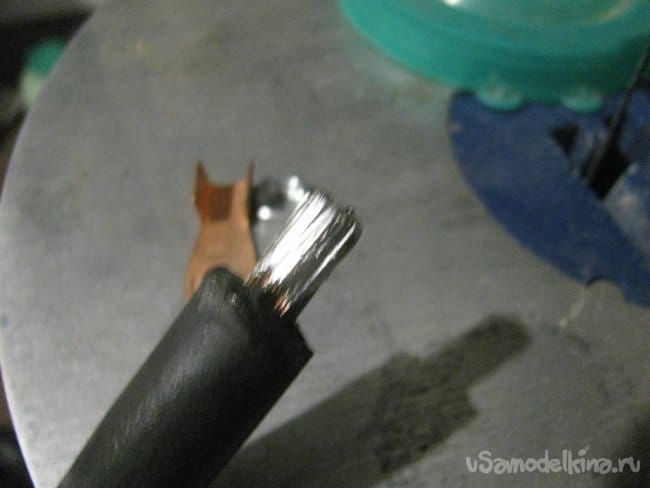

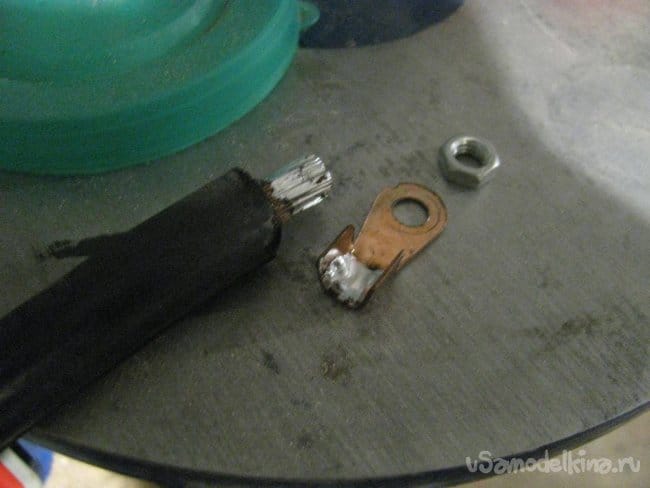

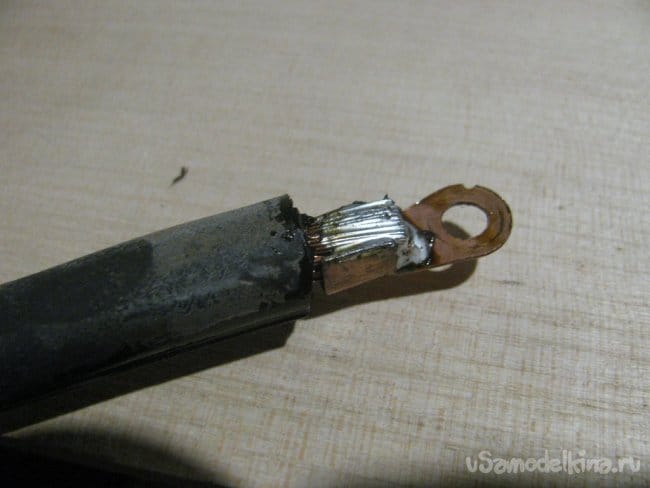

    Все соединения надежно спаял, чтобы не выносили мозг, паяльник 100Вт, припой канифольный.

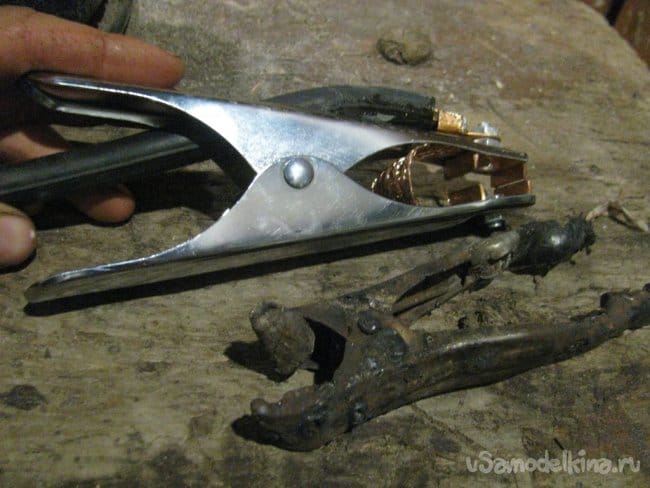

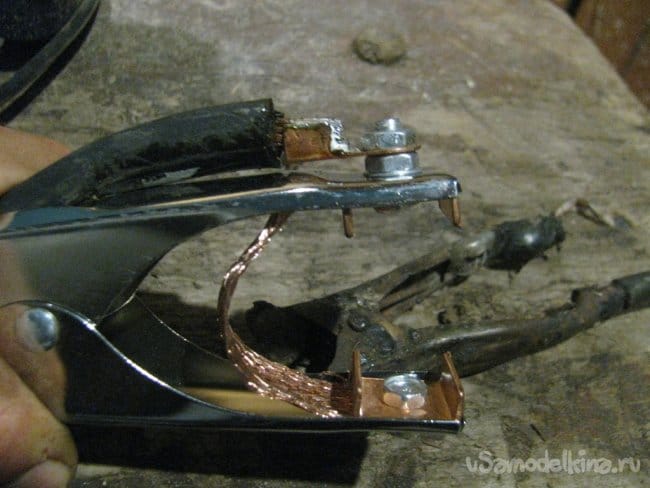

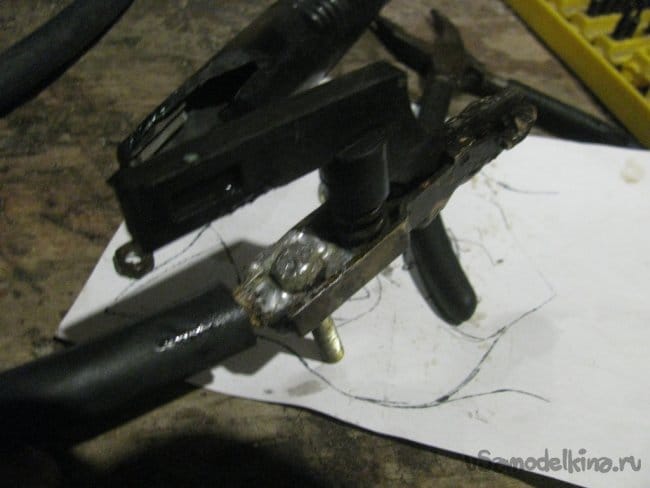

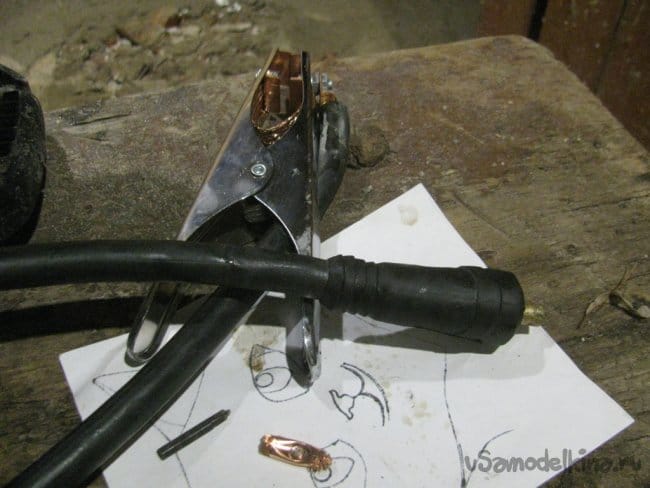

    Заменил крокодила, всего 35 грн. Крепкий, стальной, с медными контактами.

    Провел испытания, сварка другая! У меня она уже не варила ниже чем на 120А тройкой, наверно энергия шла на разогрев проводов. Сейчас розжиг идет от 60А, устойчиво "тихо" варит на 70А, ну а ваще самолет на 90А, как и положено.

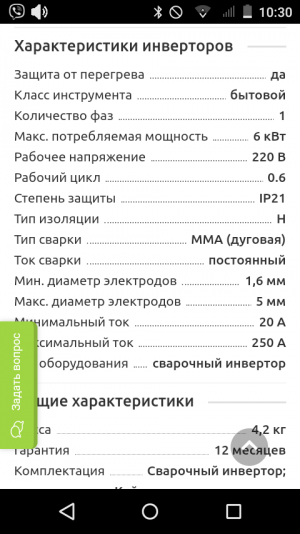

    Замерил сварочное напряжение, оно в районе 20В, холостой ход около 60В, а розжиг в районе 140В (так показал вольтметр).
    Сеть у нас в деревне слабая, просадка напряжения идет от 235В до 210В. Все измерения есть на видео с 1 минуты 34 секунды.
    Так что сварочник довольно резвый, скоро пойдет четвертый год его работы без поломок и перегрева.

    Сами "коннекторы" зажимаем в тиски и стягиваем резинки. На новые провода резинки смог одеть только с мылом, очень плотно, и это круто.

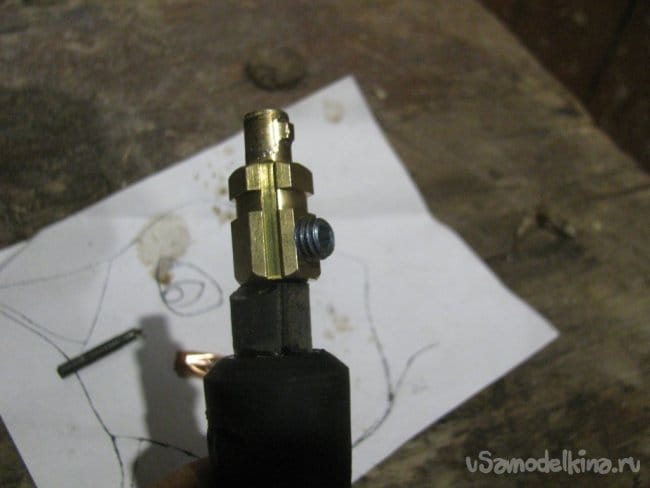

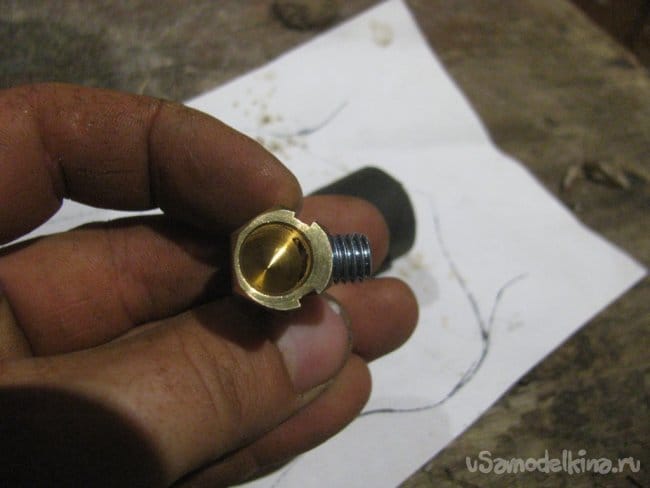

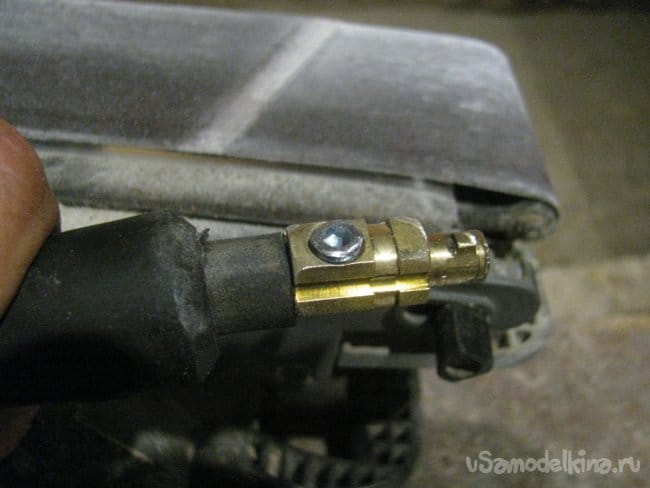

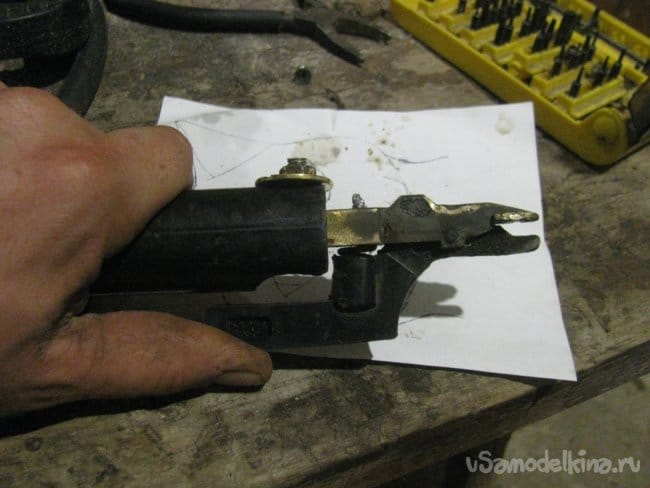

    Зажим электрода латунный, поломал корпус пока разбирал, ну да ладно, пару лет поживет.

















    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Как я сам починил KARCHER!

    Отремонтировать пульт дистанционного управления - 2 рабочих способа

    Добавить комментарий

    48 комментариев
    Dmitrij Автор
    Цитата: IKtool
    Хуххххх.... Я ж тож не о крокодиле говорю, а о том, что наконечник кабеля слабоват. Возьмем старый "люминевый" кабель. Если длина кабеля те же 3 метра, а сечение 19мм.кв (+-), то потери на кабеле чуть больше 50 ватт при токе 100А. Сейчас потери на меди 21Вт, на тонкой клемме 170Вт (ну пусть меньше чутка за счет припоя). Т.е. замена кабеля бессмысленна, если потери в наконечнике больше потерь даже в старом кабеле?)))))


    Не знаю, что там у вас бессмысленно, но сейчас нигде ничего не греется и сварка отлично варит. Раньше все кабели по все длине были кипяток и воняли, сейчас нет. А вы считайте там дальше и ищите высший смысл xaxa
    «Марти! Думать нужно в четырех измерениях...»
    IKtool
    Хуххххх.... Я ж тож не о крокодиле говорю, а о том, что наконечник кабеля слабоват. Возьмем старый "люминевый" кабель. Если длина кабеля те же 3 метра, а сечение 19мм.кв (+-), то потери на кабеле чуть больше 50 ватт при токе 100А. Сейчас потери на меди 21Вт, на тонкой клемме 170Вт (ну пусть меньше чутка за счет припоя). Т.е. замена кабеля бессмысленна, если потери в наконечнике больше потерь даже в старом кабеле?)))))
    Korolev
    Dmitrij,
    Этот крокодил не греется вообще, старый был как кипятильник
    Ну и я не конкретно об этом, а о старом, у нового и площадь охлаждения значительно больше, да и ток через него не идёт. yes
    Dmitrij Автор
    IKtool,

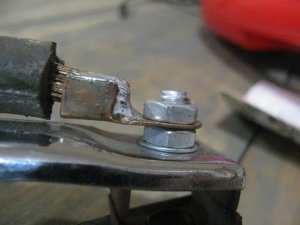

    У меня на ней горка припоя идет почти к самой гайке. Ничего не отгорает и не греется. По крайней мере, при сварке тройкой.

    А так вообще она в длину 1 см (от держателя кабеля до гайки), в ширину 1 см, а толщиной около 0.5 мм.



    Korolev,
    в отличие от крокодила, что хорошо видно на некоторых фото.


    Этот крокодил не греется вообще, старый был как кипятильник, ибо там масса шла через все его тело, а тут именно на контакты медные.
    «Марти! Думать нужно в четырех измерениях...»
    Korolev
    IKtool,
    А место контакта крокодила с заготовкой меня не интересует. пусть заготовка греется, у нее судьба такая
    Ну вот всё просчитал, кроме того, что массивная заготовка греться вообще не будет, в отличие от крокодила, что хорошо видно на некоторых фото. А сам наконечник Dmitrij, при необходимости, со временем поменяет. Я обычно зажимаю в тиски за ухо, стаканом вертикально вверх, нарезаю припоя в стакан, не забываю про канифоль, грею стакан мощным паяльником, вставляю в стакан предварительно облуженный провод, снимаю вытекшие излишки припоя, прячу огрехи под термоусадку. yes
    P.S. Обратить внимание на длинну стакана наконечника, а то последнее время хитрючие китайские товарищи стали экономить на длинне стакана! yes
    IKtool
    Цитата: Dmitrij
    Цитата: IKtool
    Всегда умиляли спецы, берущие толстый провод, и подключающие его к клещам через "соплю" с площадью сечения в 10 раз меньшей, чем кабель )))))))


    А какой у вас будет площадь контакта контактов крокодила с массой? Порой это одна две точки, способные выдержать чудовищные токи.

    На коротком тонком переходе потери небольшие, в отличии от длинных сопливых проводов, которые все греются, а это все тепло - большое количество энергии.



    "РЖУНИМАГУ!!!!"
    Площадь сечения кабеля 25мм.кв. Площадь сечения сопли в самом тонком месте пусть 5мм.кв (толщина сопли 1мм ширина 5мм).
    Длина кабеля 3.1м, длина "шейки" сопли от кабеля до гайки-- пусть будет 5мм.

    Сопротивление кабеля 0,0021 Ом, сопротивление тонкого места клеммы -- 0,0171 Ом. В 8 РАЗ БОЛЬШЕ!

    Потери на проводе 21.2 Вт. Потери на сопле 171 Вт. Небольшие.....да.

    Далее плотность тока. Для меди при кратковременных нагрузках 10 А/мм.кв.

    проверяем:
    кабель 4 А/мм.кв -- супер даже для постоянной нагрузки.
    сопля 20 А/мм.кв, что всего в 2 раза выше предельных значений. Вот поэтому провод и "отгорает".
    А место контакта крокодила с заготовкой меня не интересует. пусть заготовка греется, у нее судьба такая. А вот клемма в виде сопли расплавится со временем.
