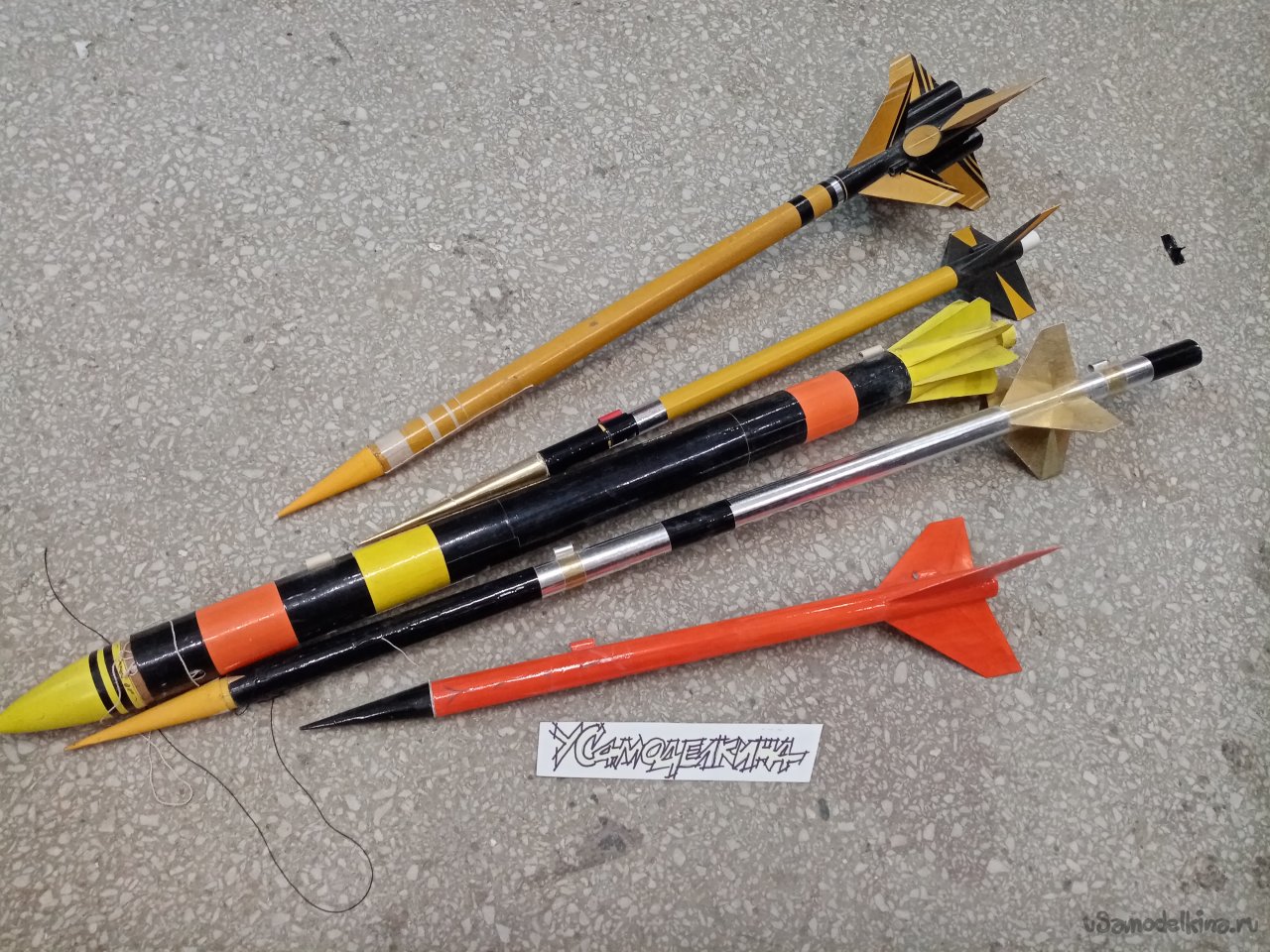

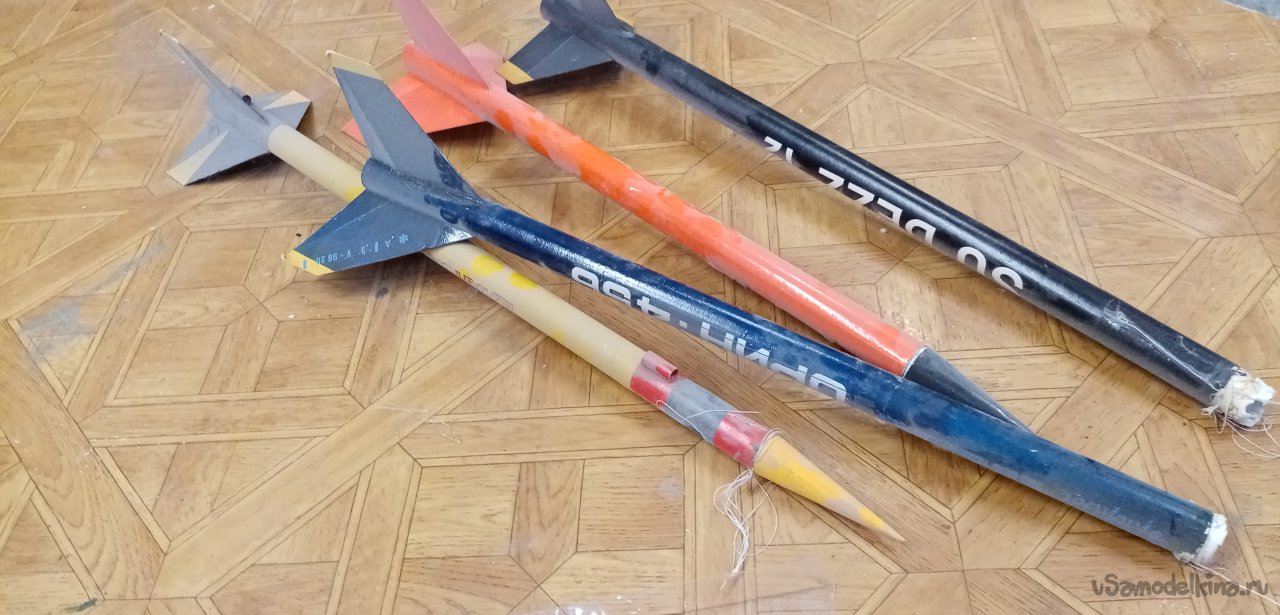

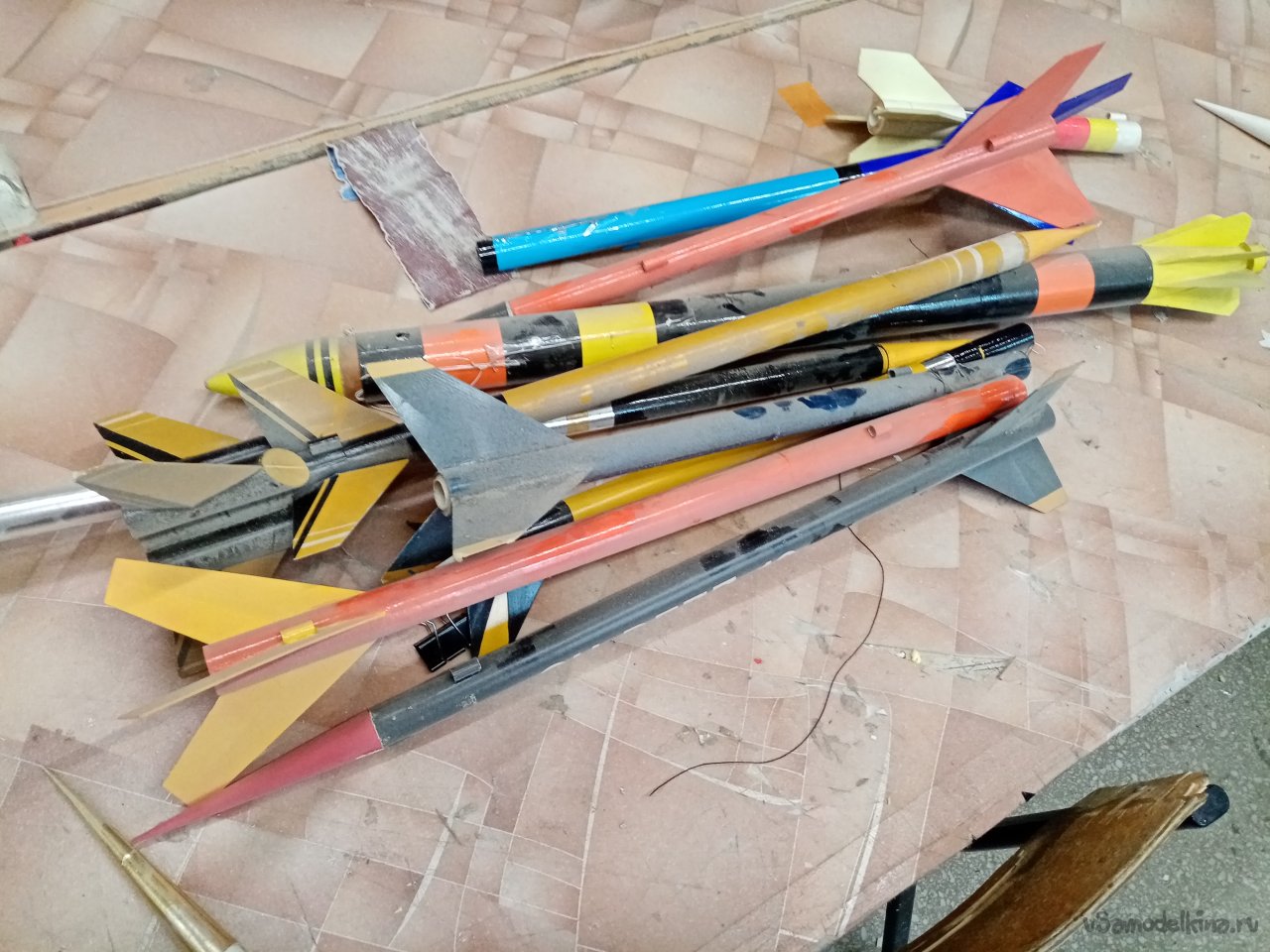

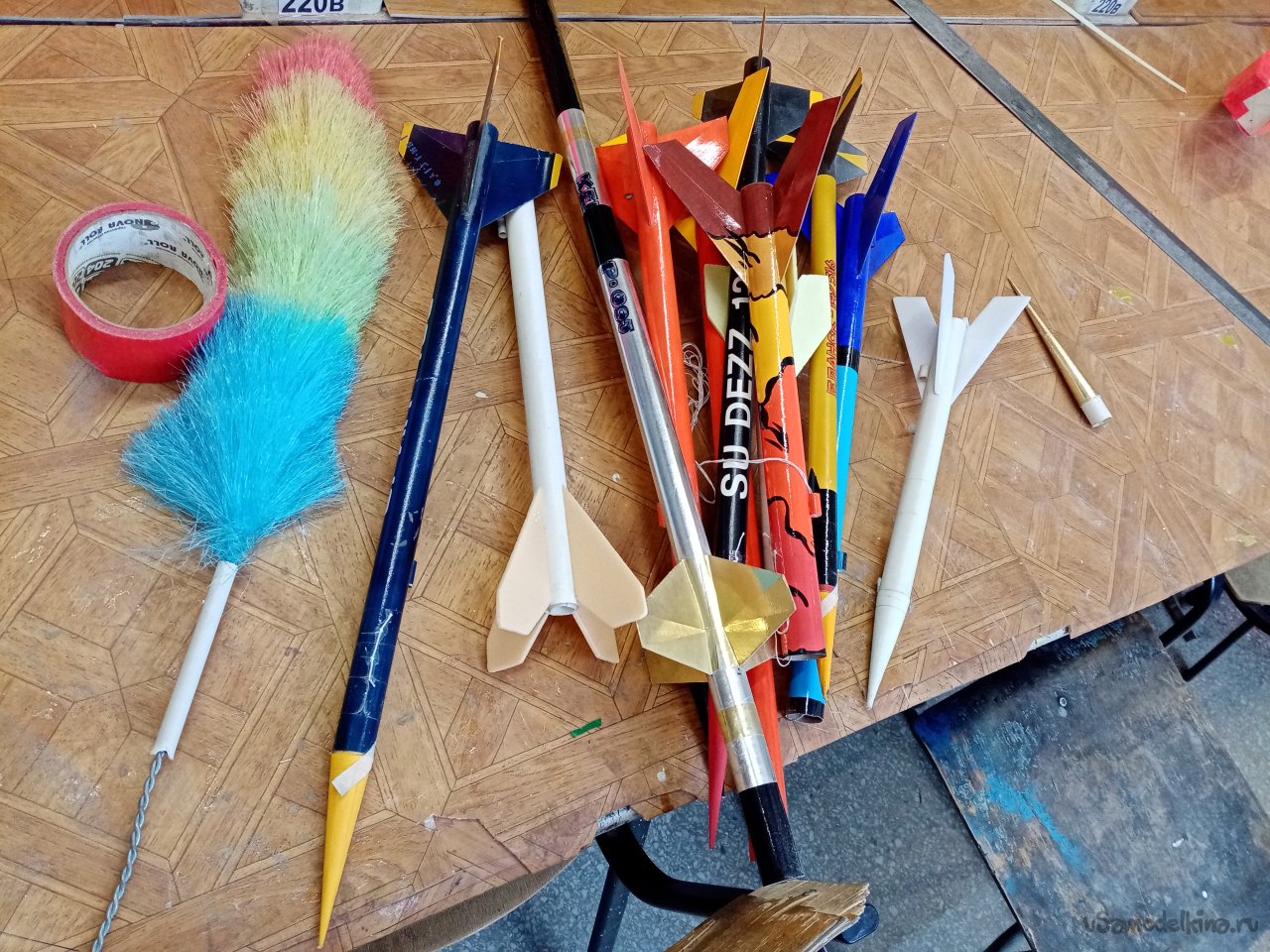

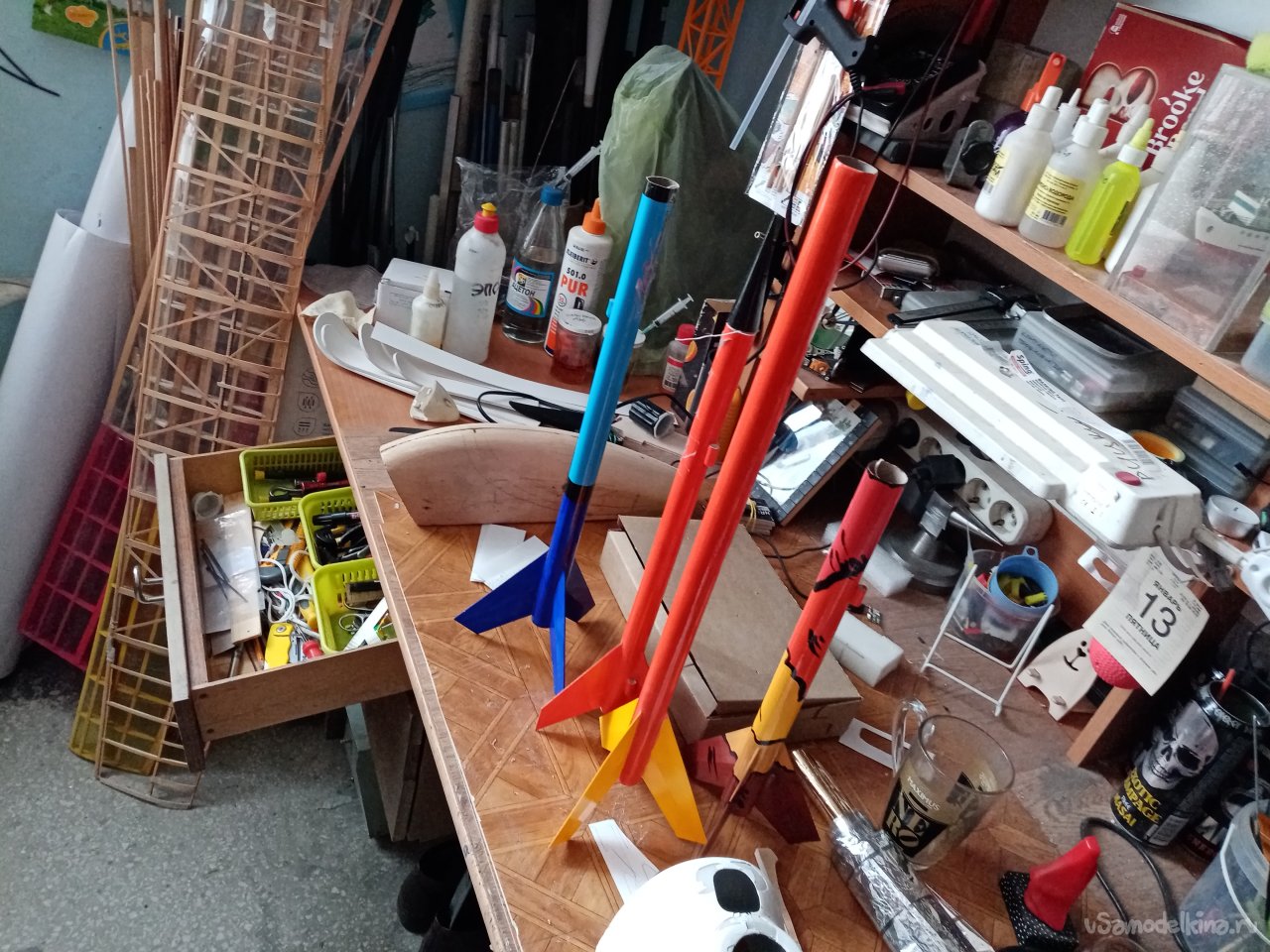

Извлекаем некоторое количество ракет из длительного хранения с прошлого года. Нужно немного полетать. Некоторые экземпляры практически целые. Кое-что нужно дополнить и отремонтировать. Первое движение сметаю пыль «пипидастром», мохнуркой по-нашему.
Затем протираю тряпочкой. Совет в тему. Если у Вас сильно запылились ракеты на складе и боезапас выглядит не презентабельно. Не нужно лезть влажной тряпкой, убирать толстый слой пыли. Только размажете грязь. Сначала убираем слой пыли сухой щеточкой или указанным приспособлением. И только затем можно тряпочкой довести до блеска.
После умывания боезапас подвергается осмотру и ревизии на предмет повреждений, дополнений.

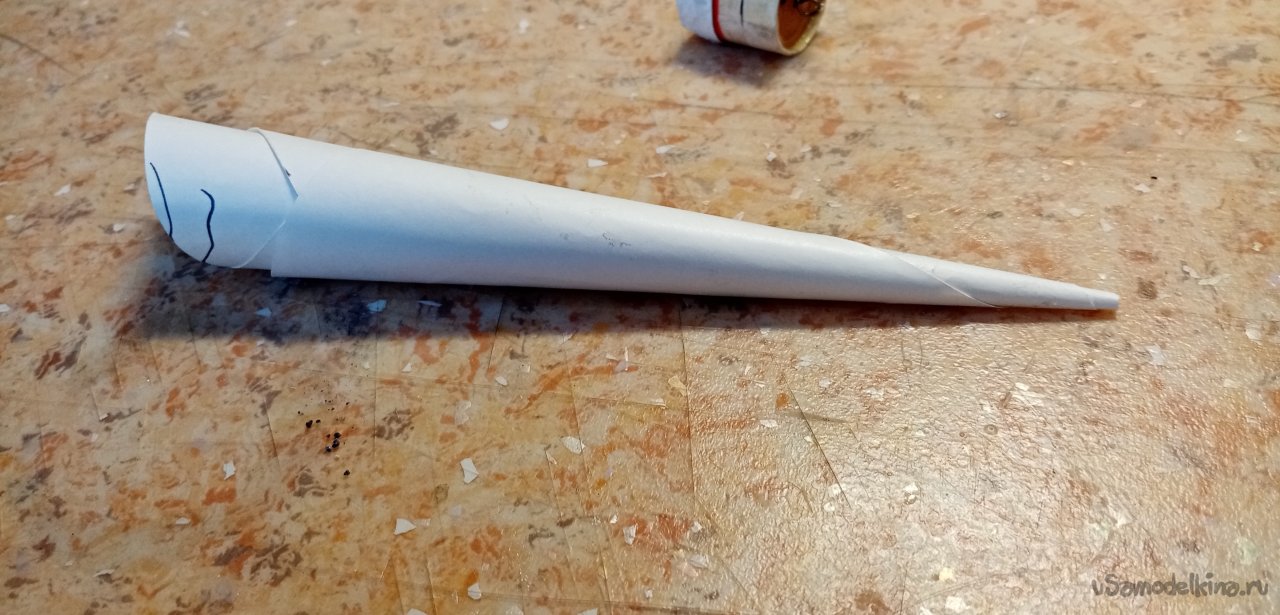

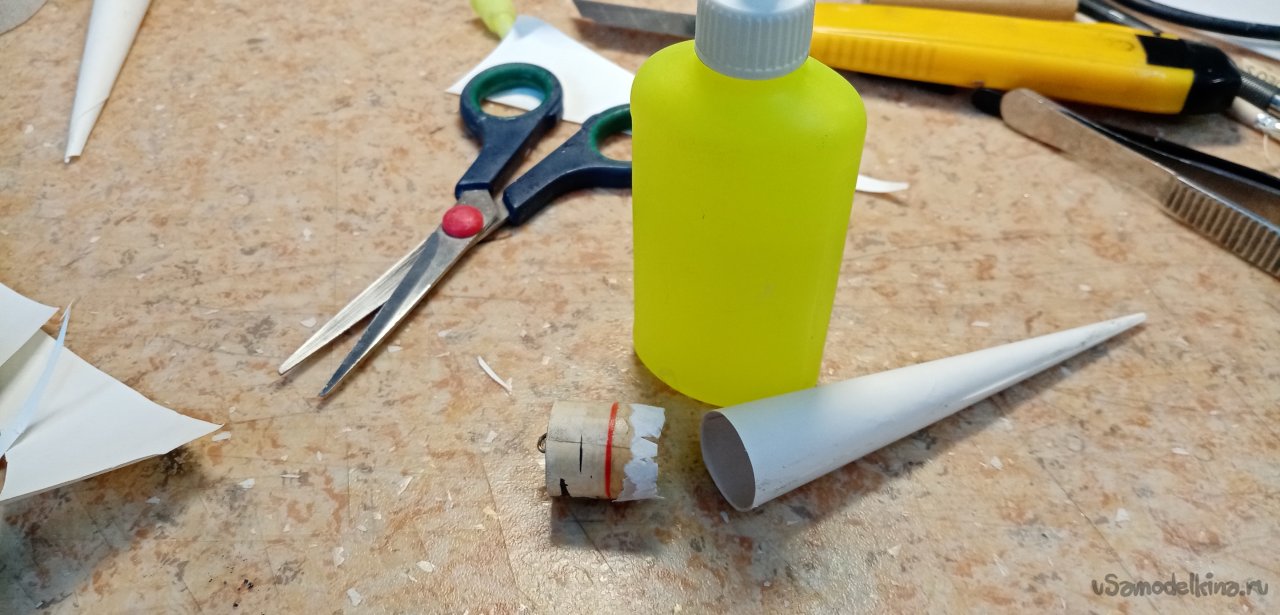

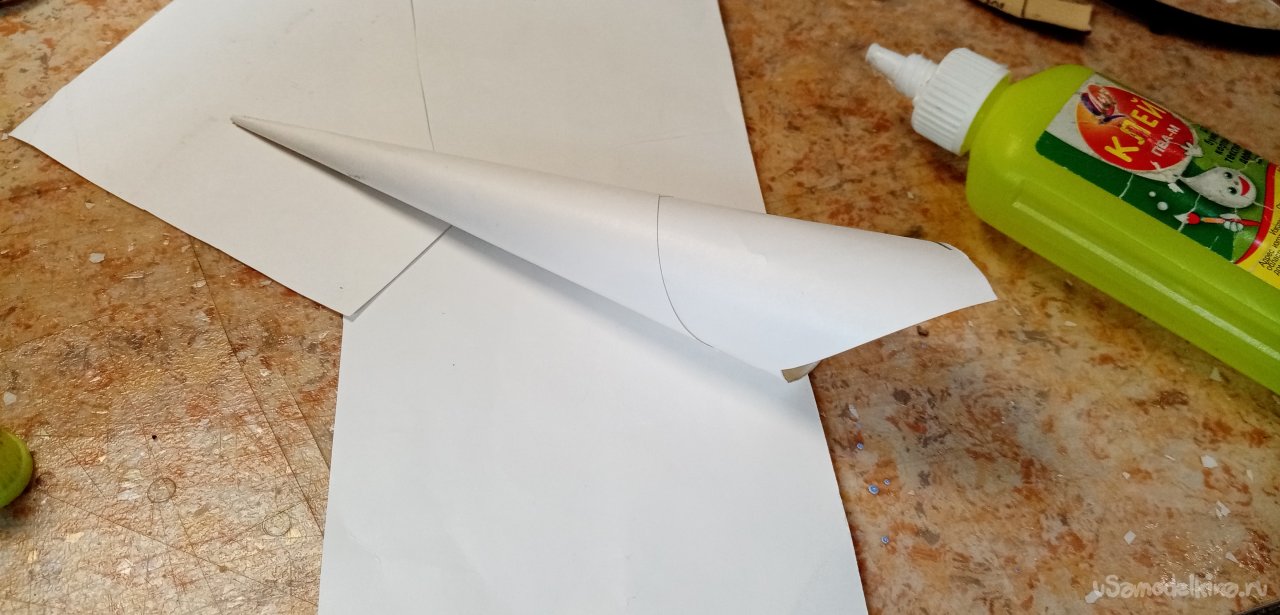

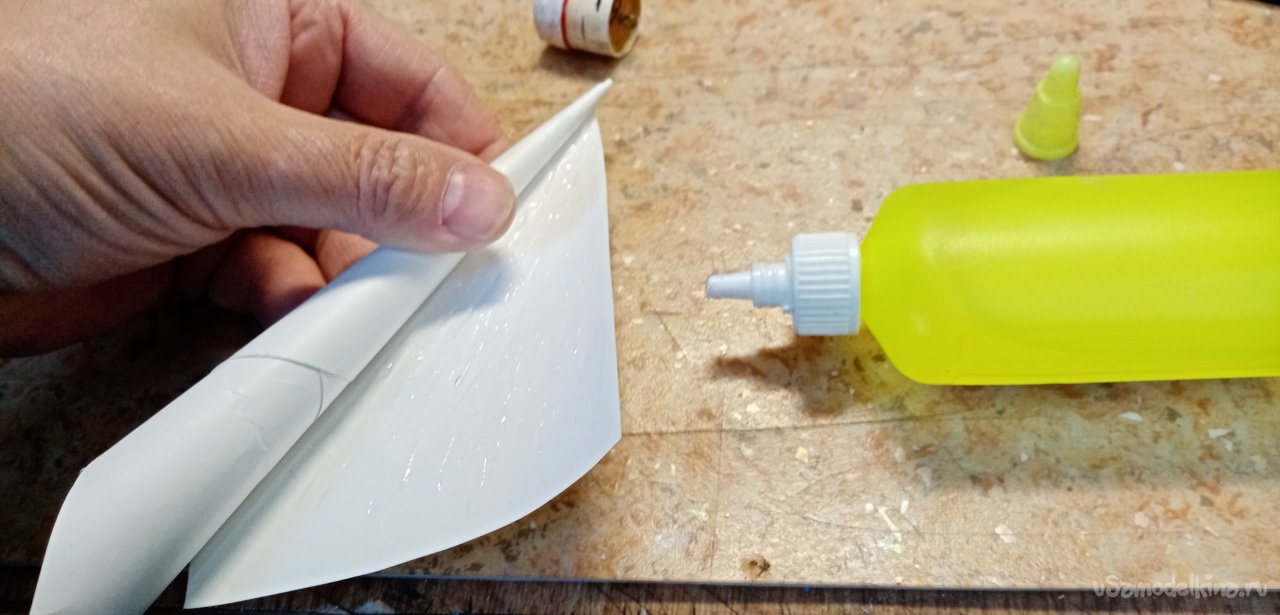

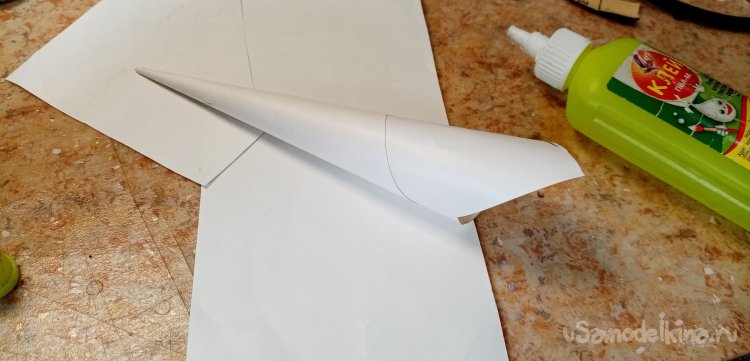

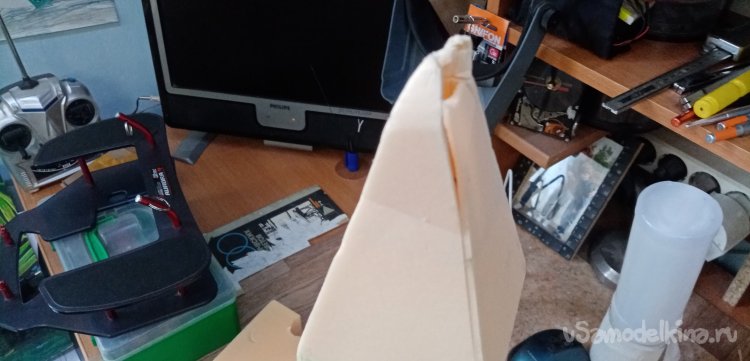

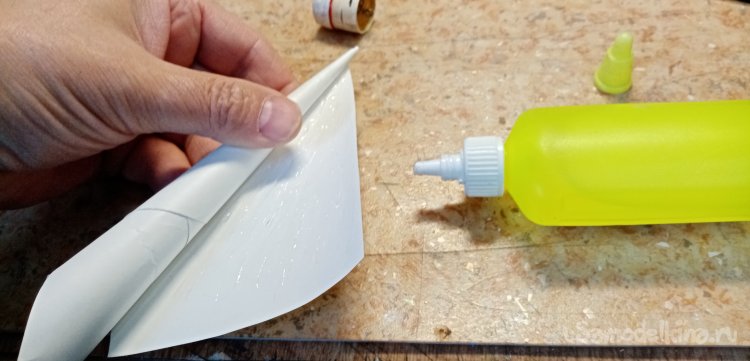

В некоторых случаях нужно изготовить новые носики-конусы. Задача решается просто. Из бумаги сворачиваю конус, склеиваю ПВА или титаном.
Подгоняю заготовку носового обтекателя под остатки цилиндра крепления его на корпусе ракеты. Отрезаю лишнее и склеиваю детали.
Примеряю, конус на корпус, центрирую. Помещаю на батарею сушиться.
Но есть нюанс. Отопление отключено J

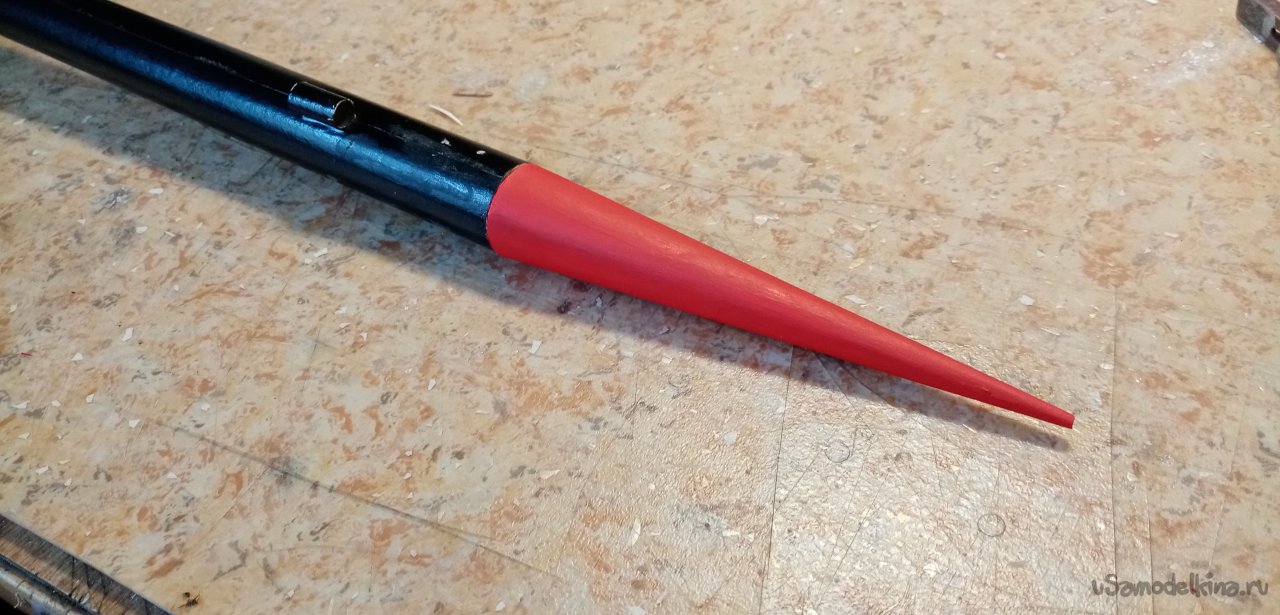

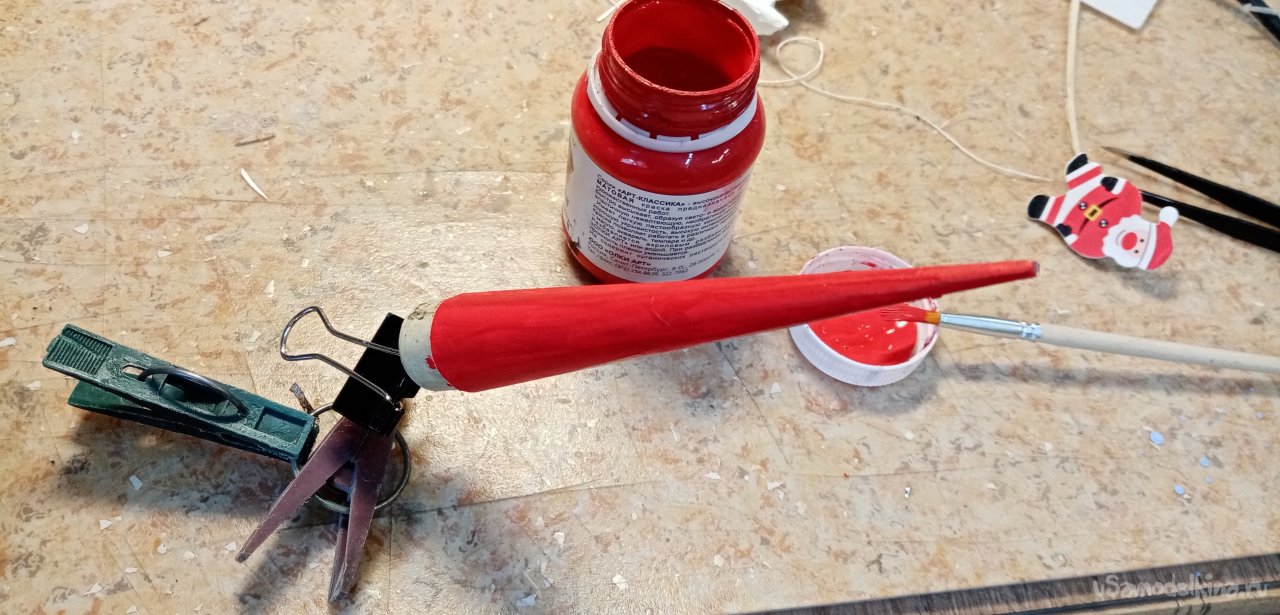

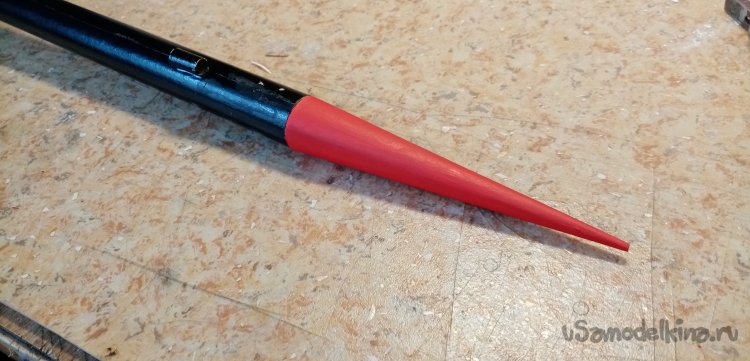

После высыхания конструкции окрашиваю новый обтекатель простой акриловой краской красного цвета. Ремонт окончен.
Второй конус делается подобным образом. Сворачивается бумага, склеивается, деталь сохнет.

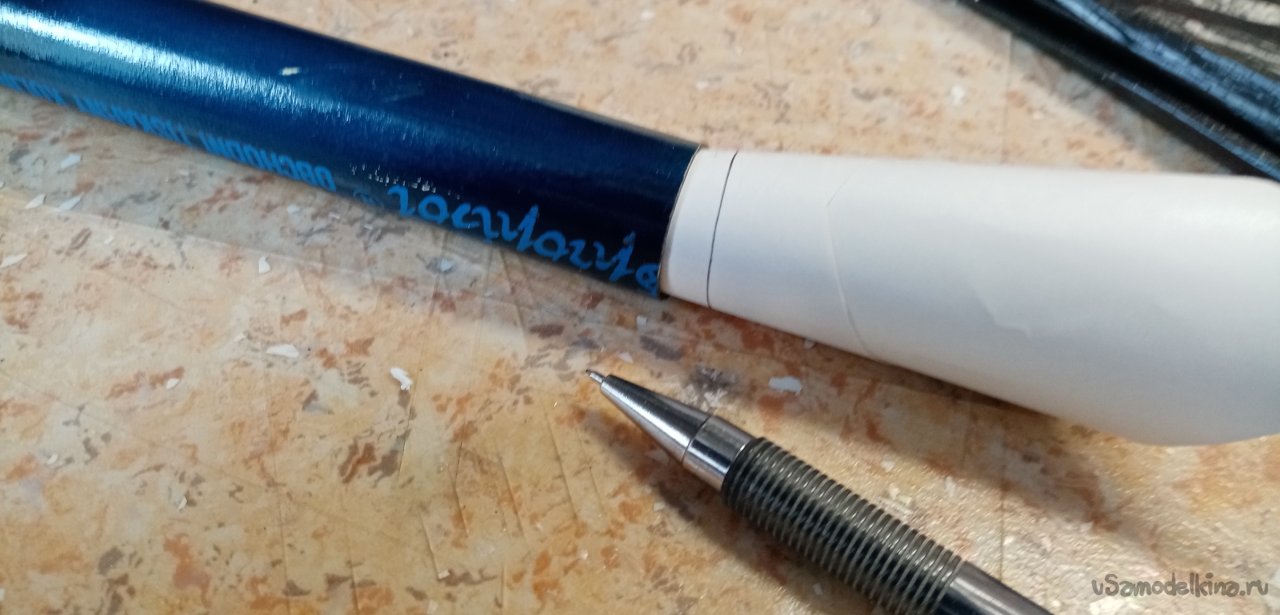

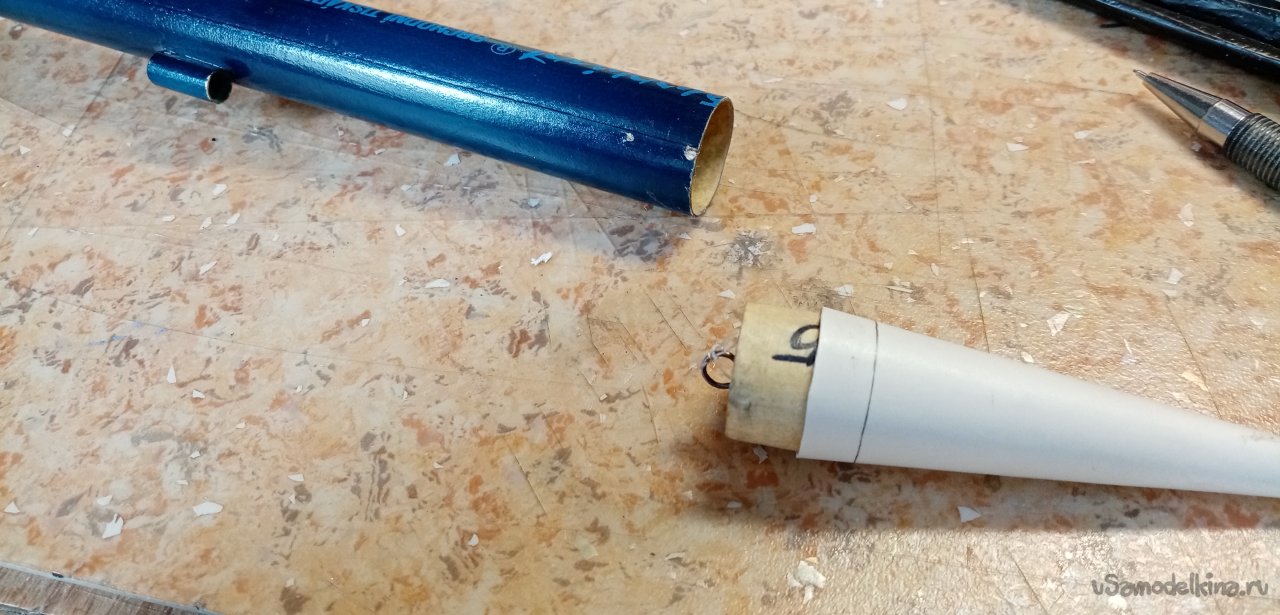

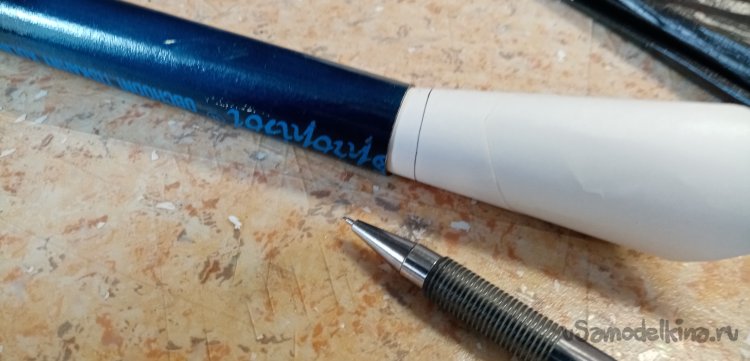

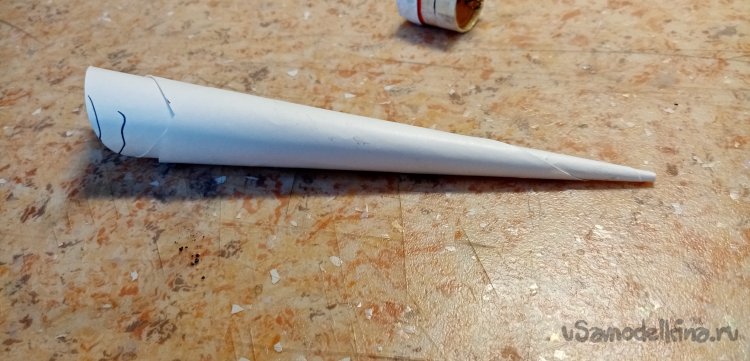

Как ровно обрезать кончик конуса? Для этой процедуры вставляю его в корпус, центрирую и очерчиваю контур карандашом.

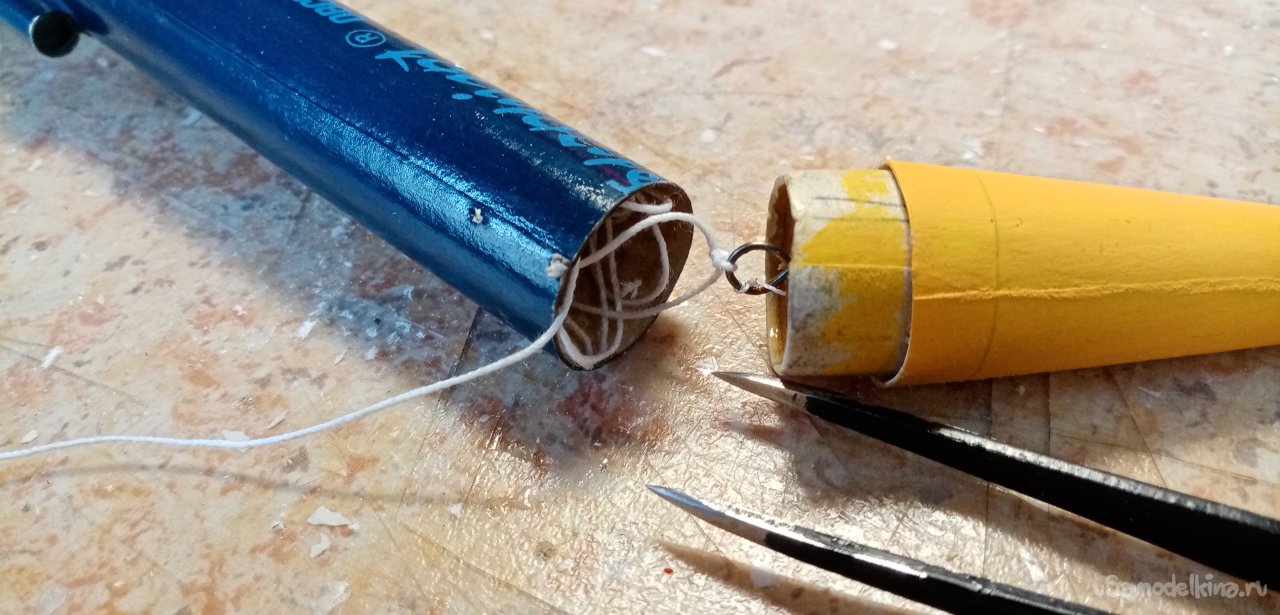

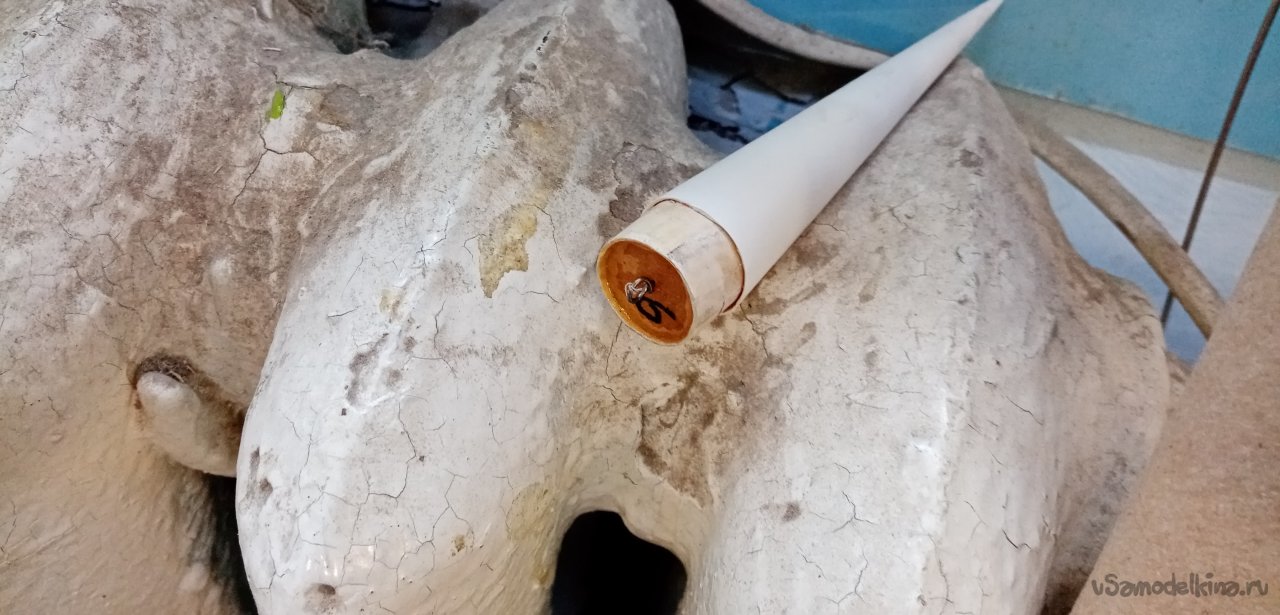

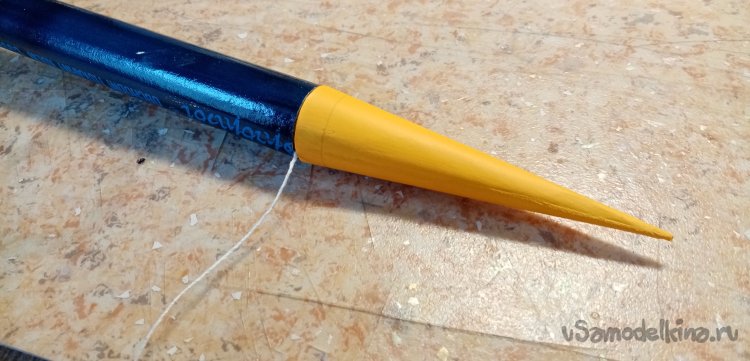

Отрезаю юбочку и приклеиваю готовый конус на цилиндр крепления к корпусу. На нем уже смонтировано кольцо крепления фала.

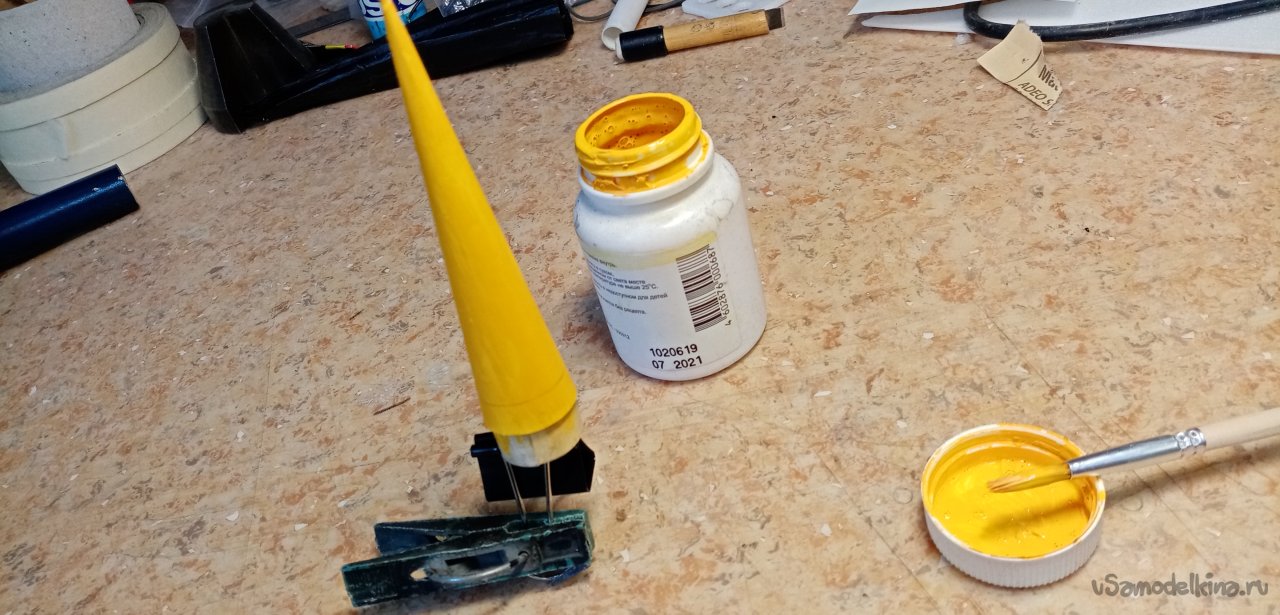

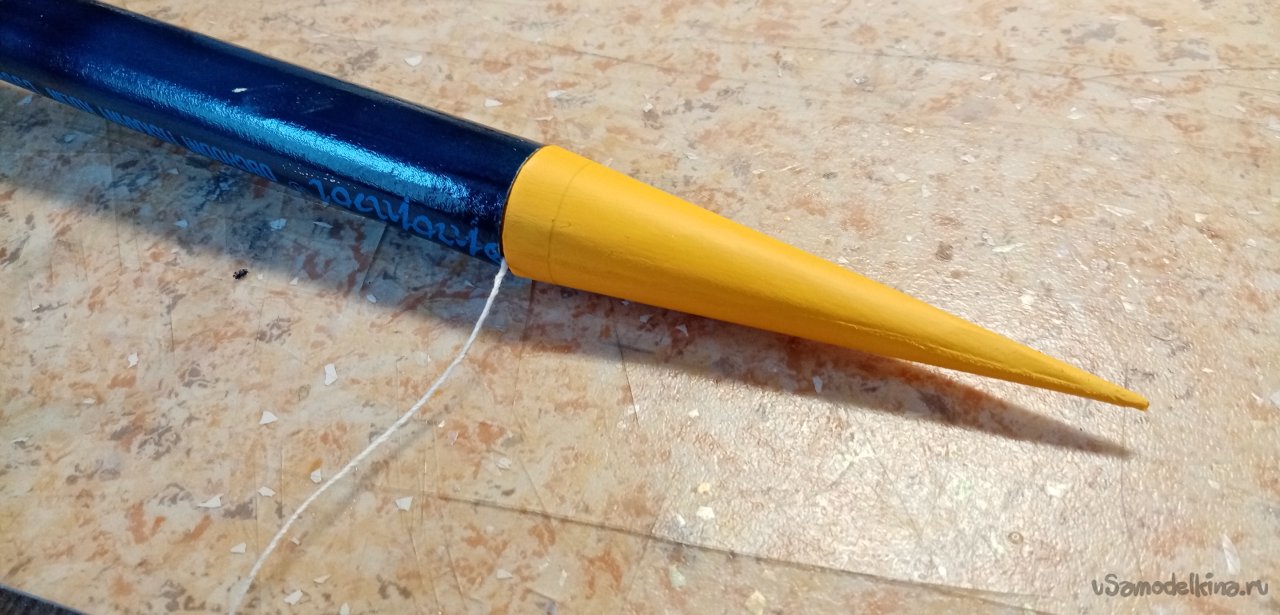

Окрашиваю акрилом в яркий желтый цвет.

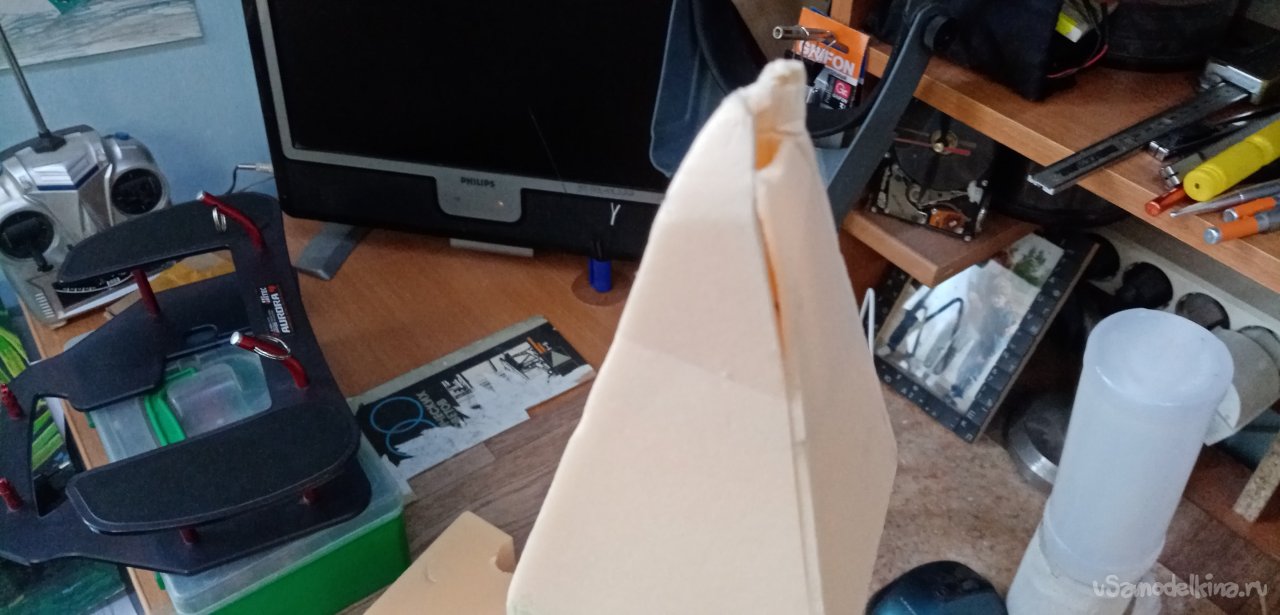

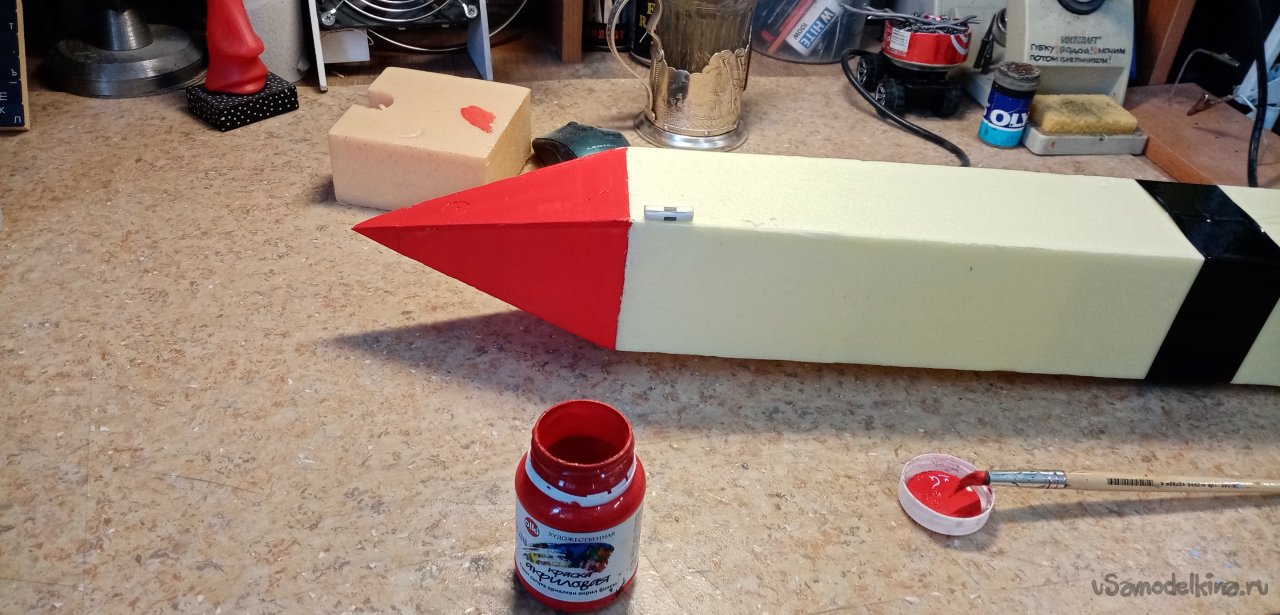

На большой ракете тоже история, поврежден носовой обтекатель. Со старого варианта изготовил шаблон и бодро склеил новую детальку, которую окрасил в пролетарский красный цвет.

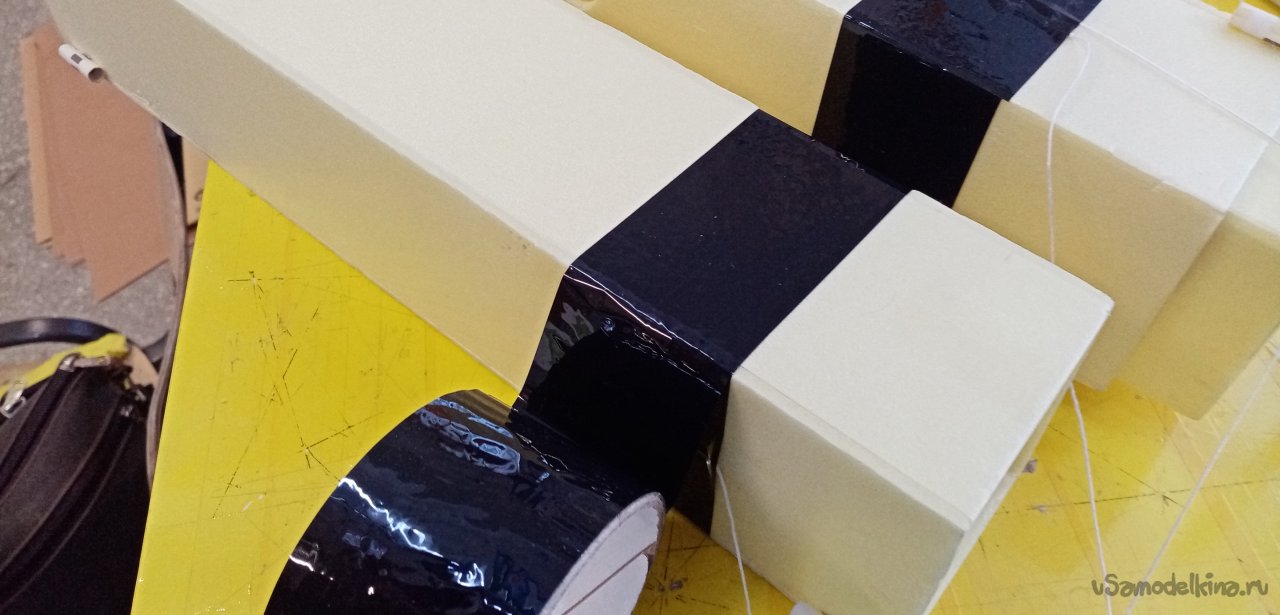

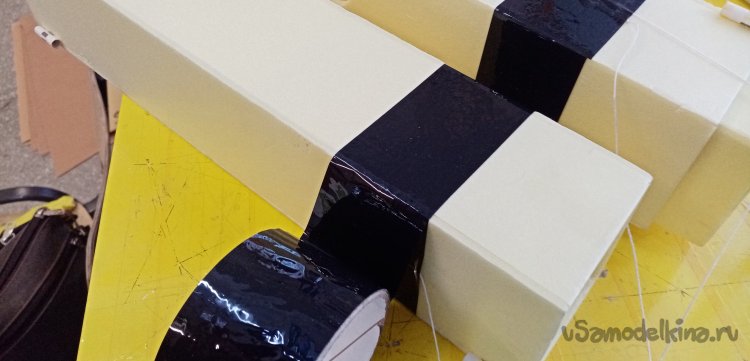

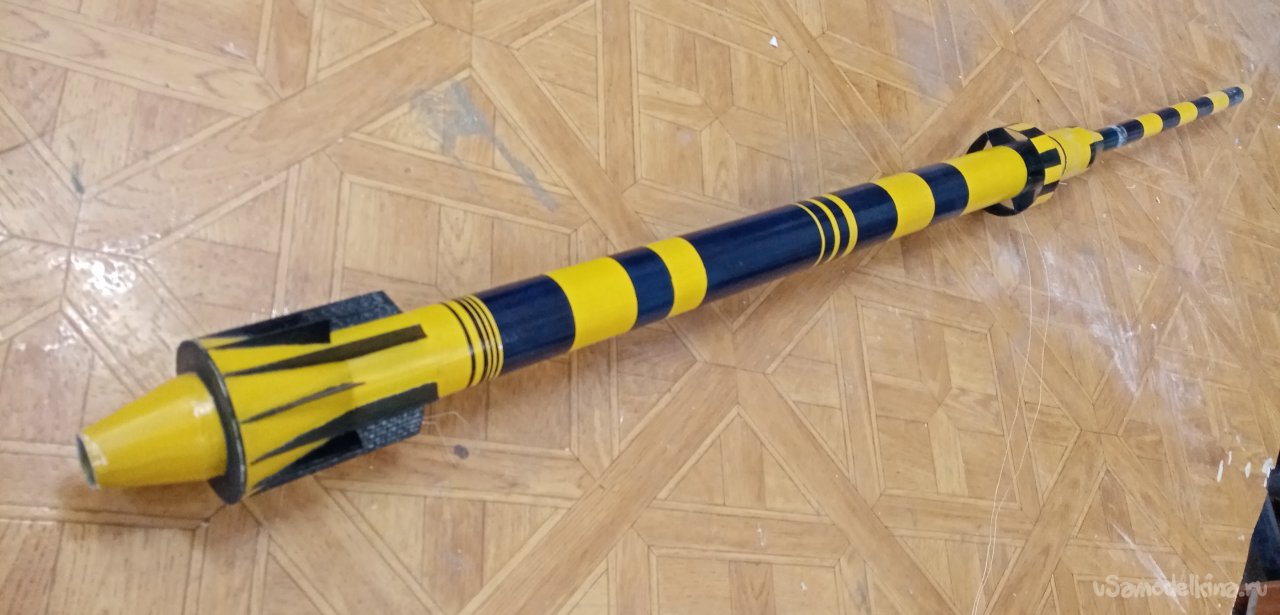

Для красоты наклеиваю на корпус черную полоску скотча.
Лабиринтное уплотнение как правило расходный материал. При отстреле парашюта он теряется. Во избежание поджога травы эту деталь делаю из картона и пенопласта. Картон очень трудно поджечь, пенопласт просто не горит, плавится.

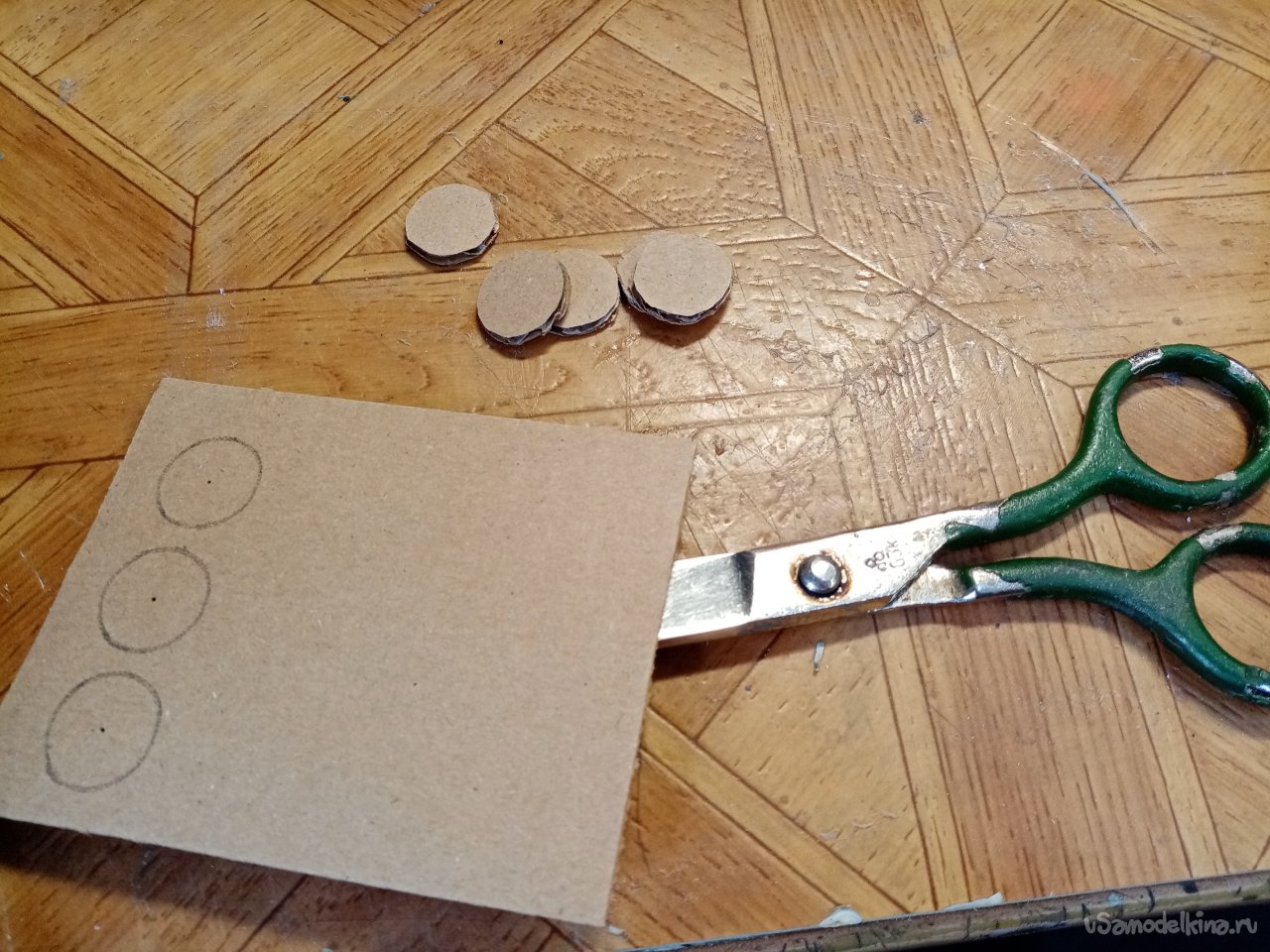

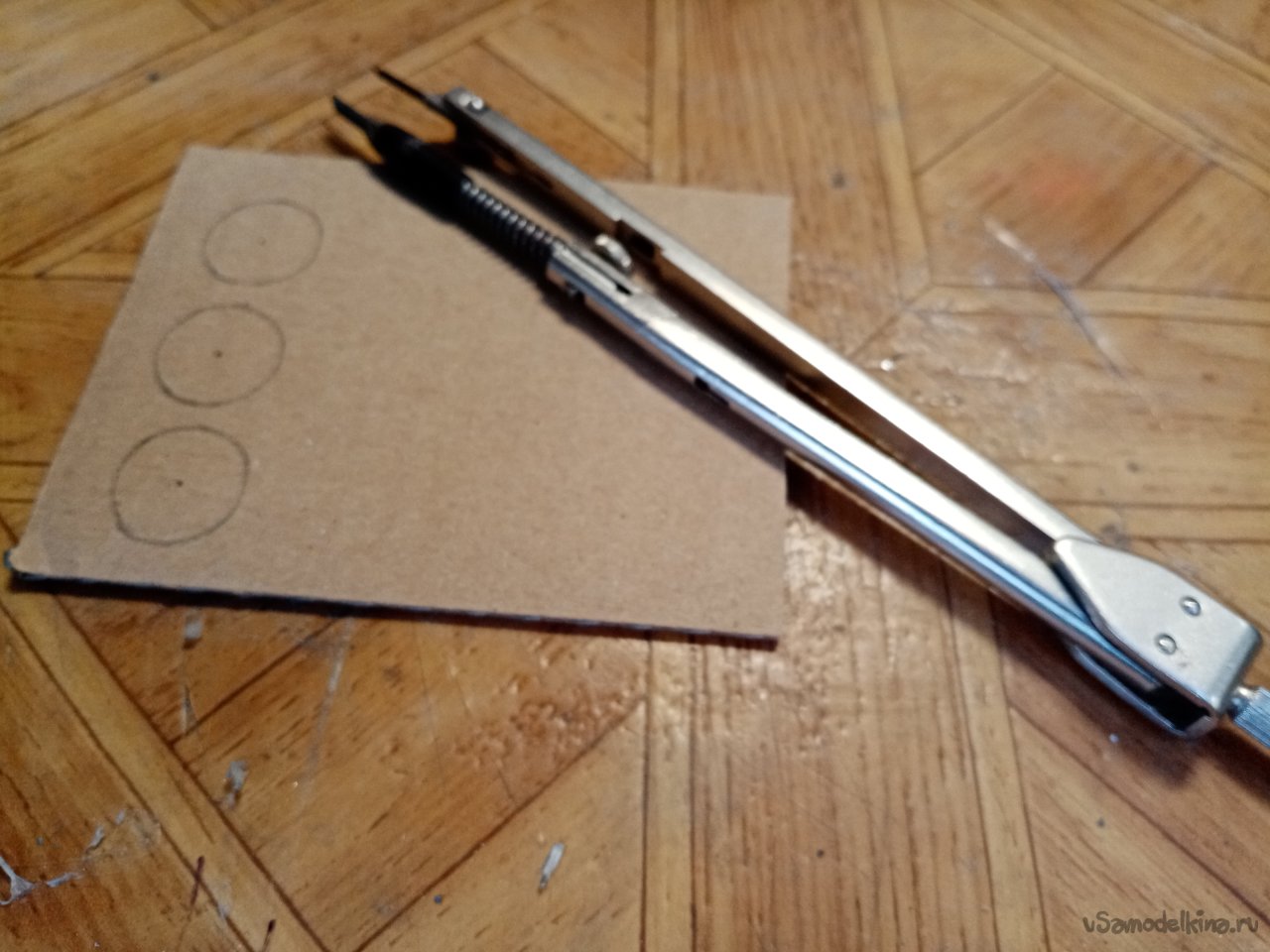

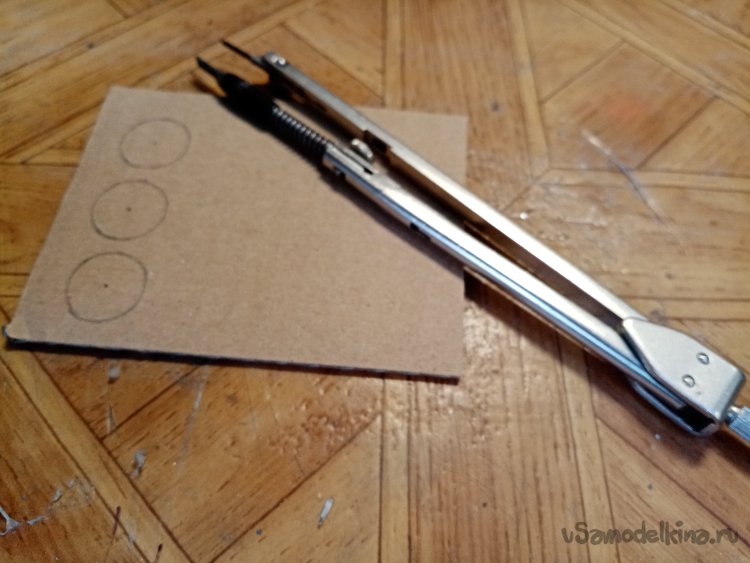

На листе вычерчиваю окружность будущей детали. Вырезаю ножницами.

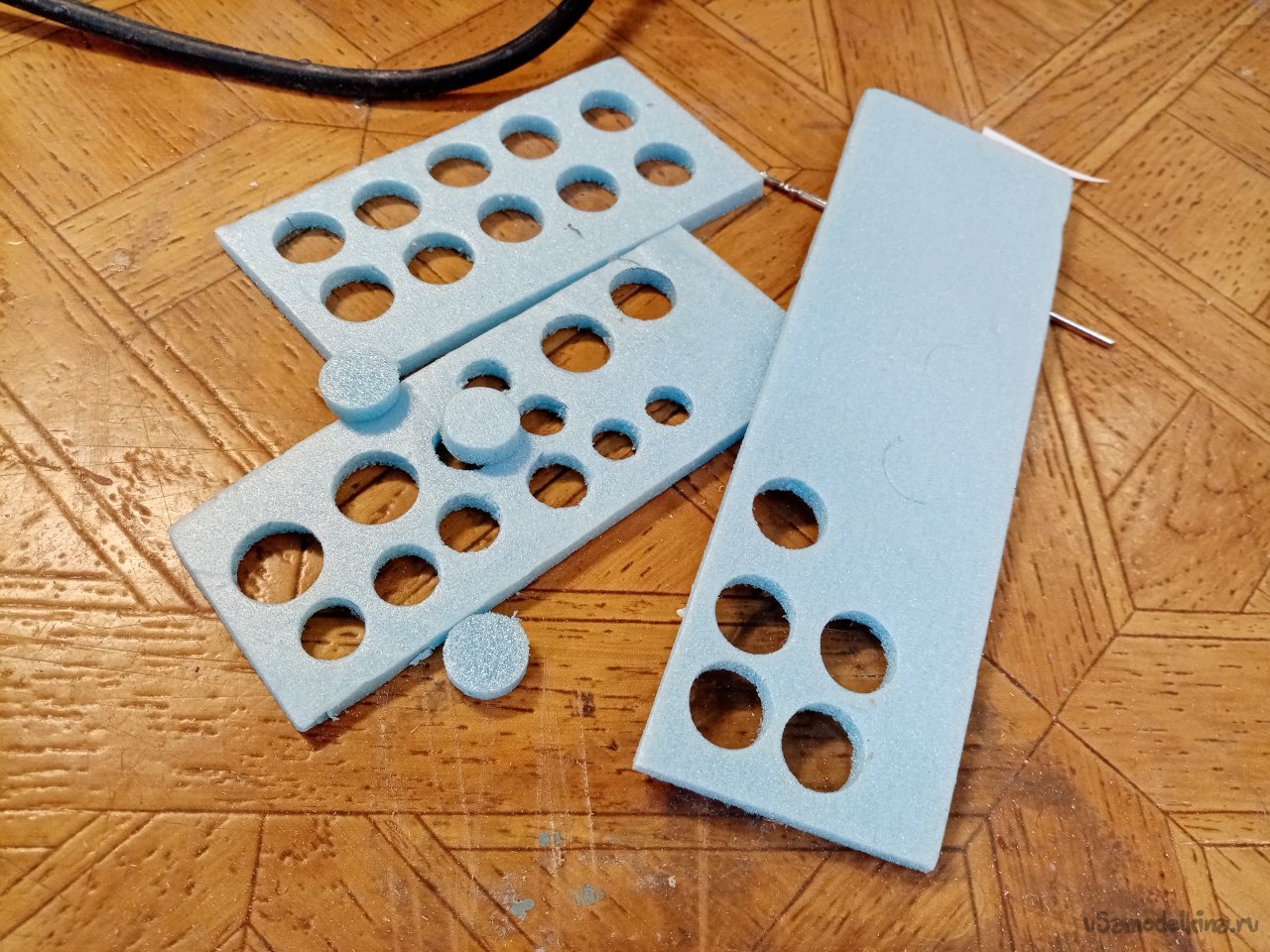

Трубочками нужного диаметра вырезаю прокладки из пенопласта толщиной в 8 мм.

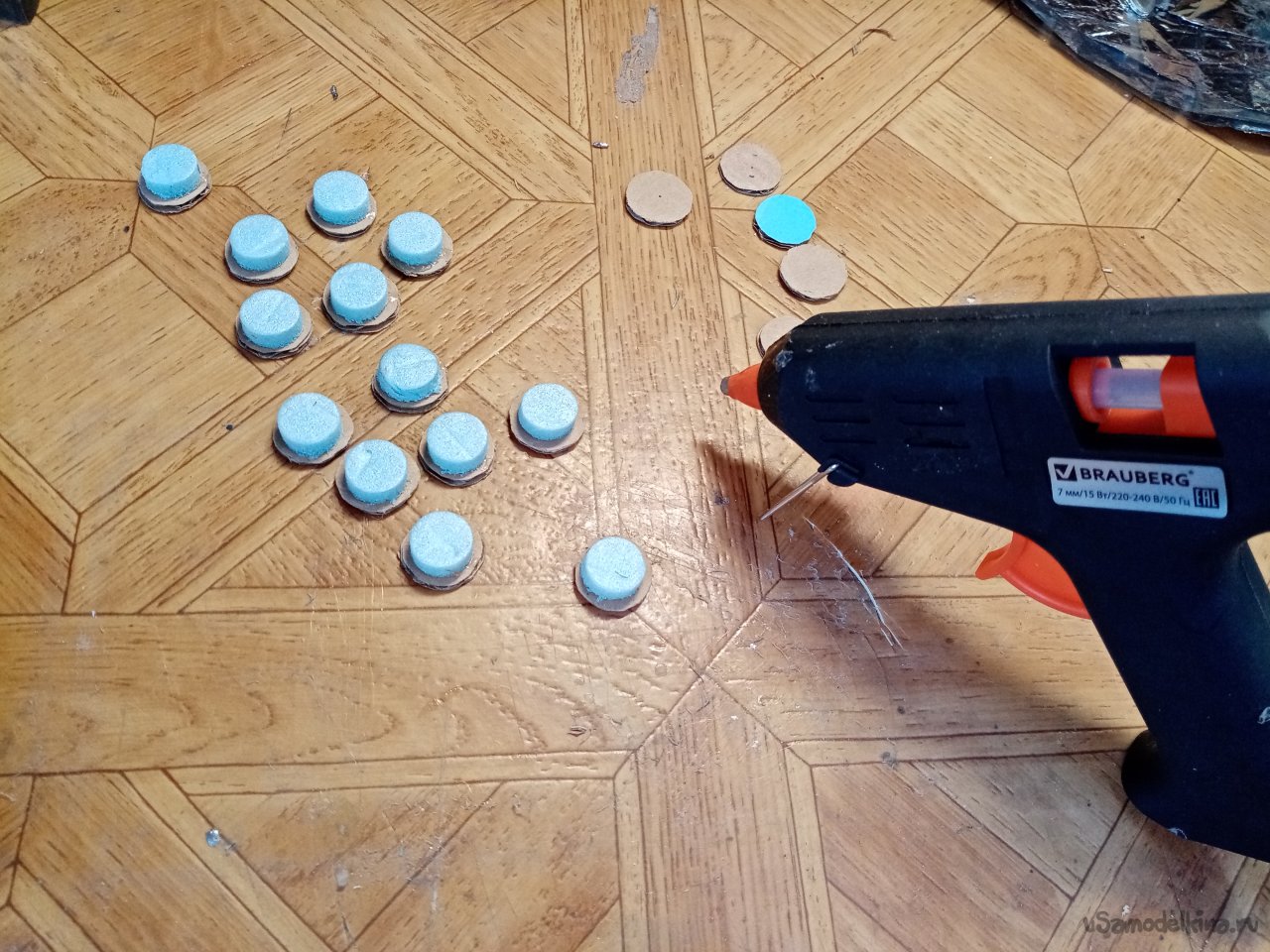

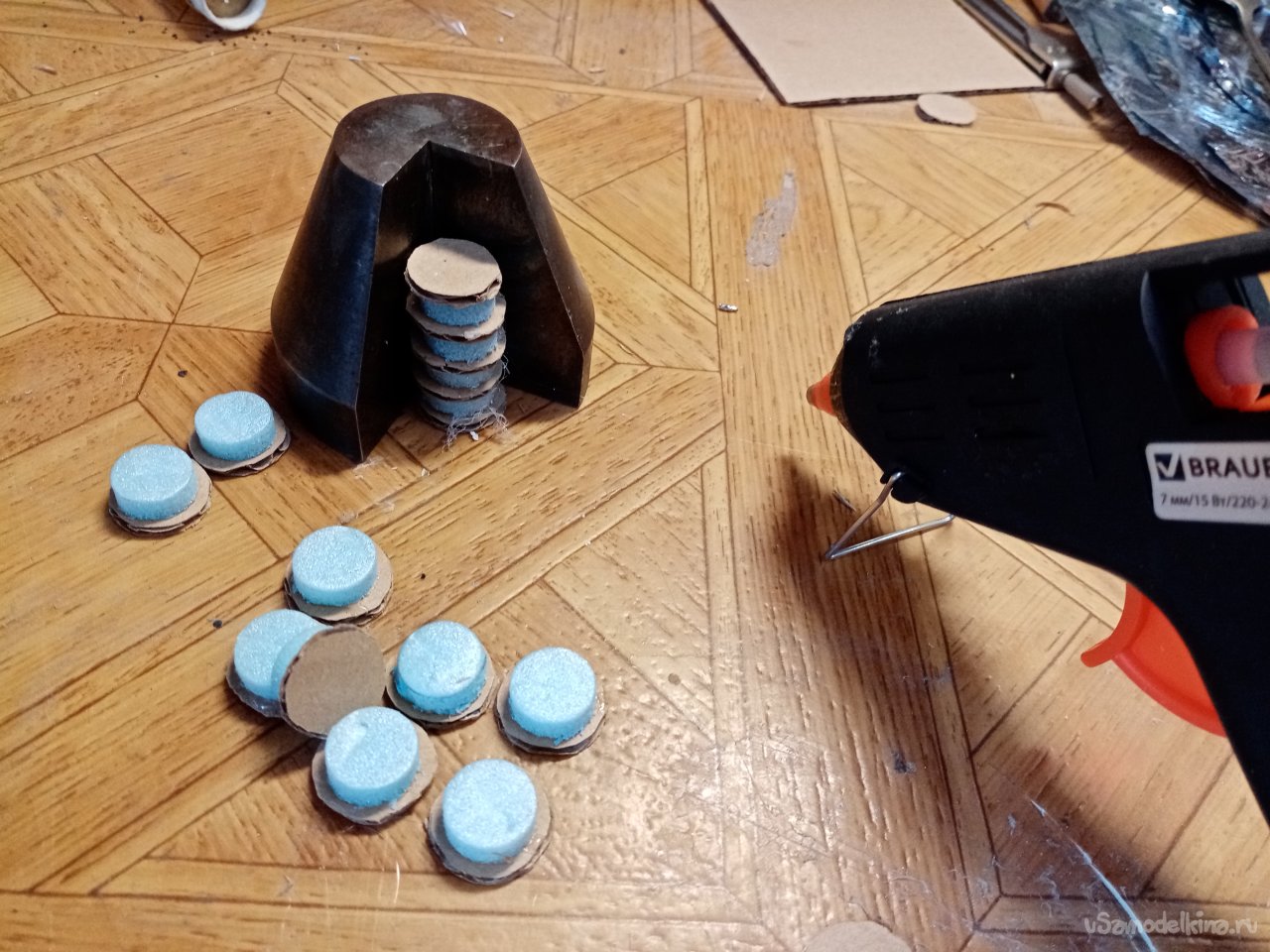

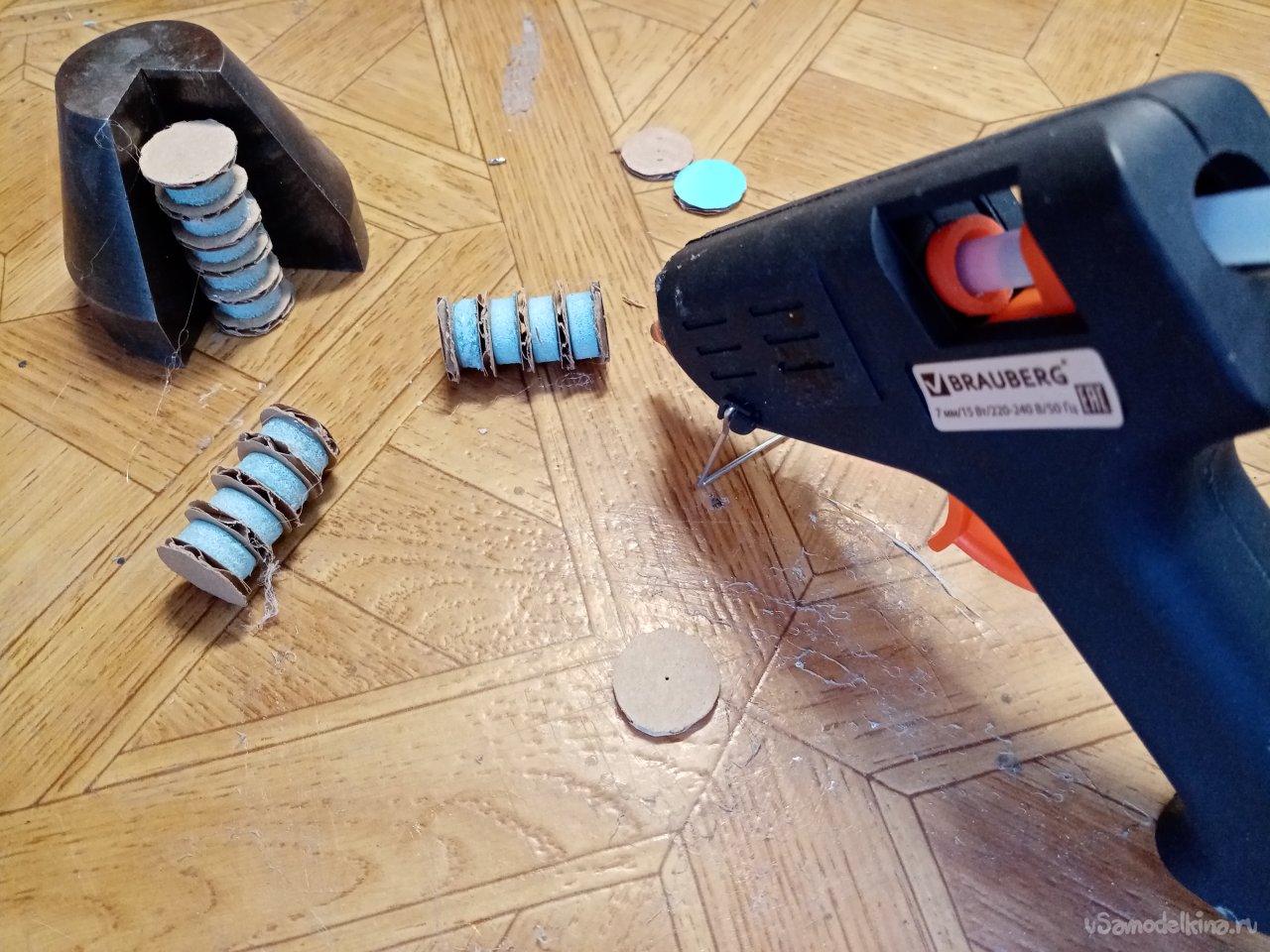

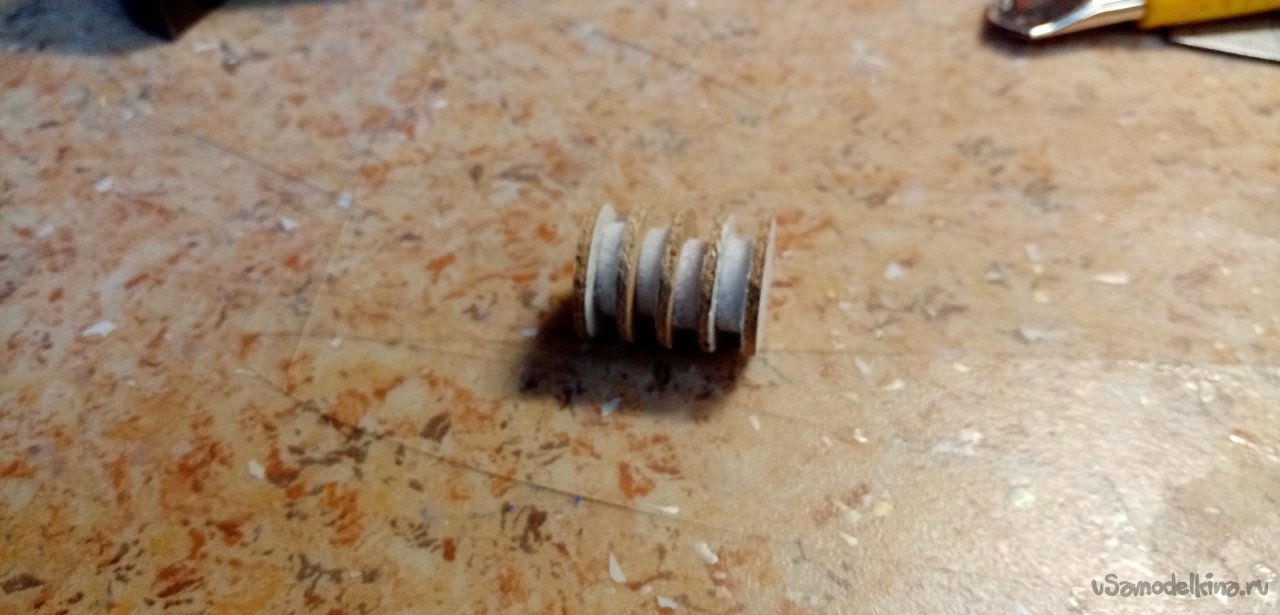

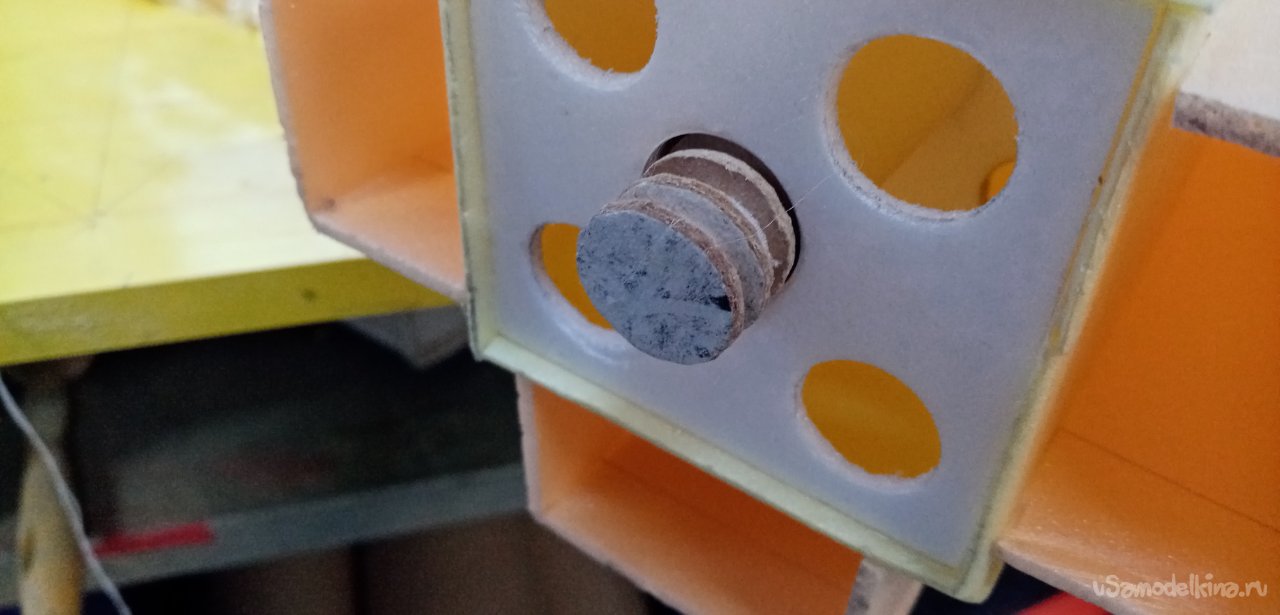

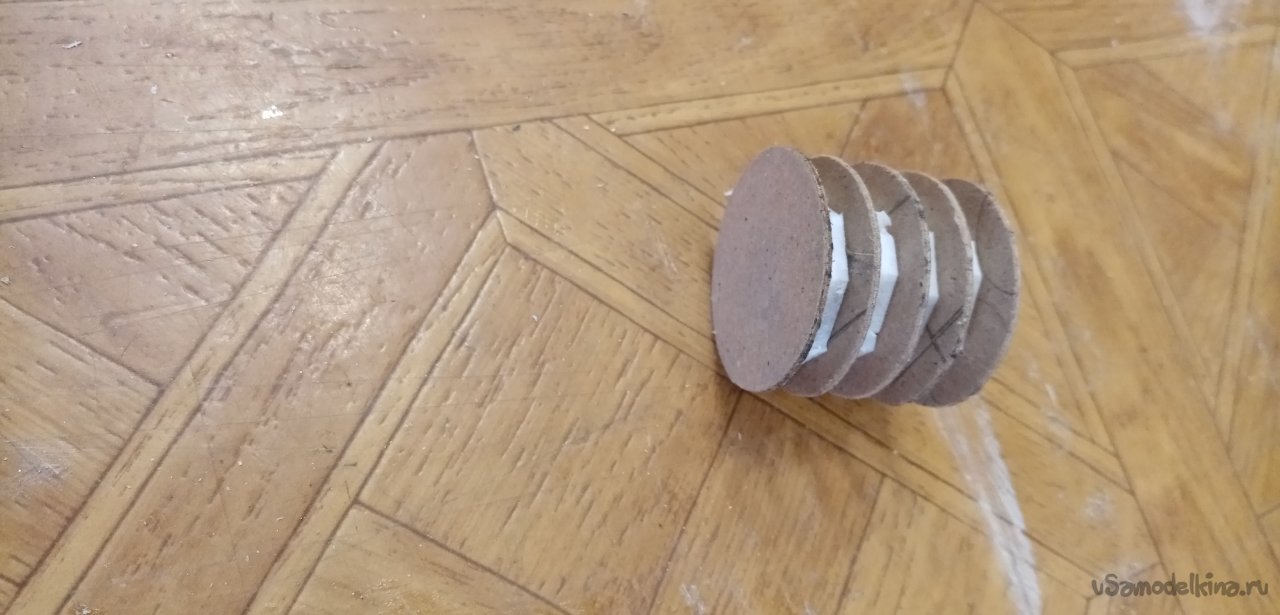

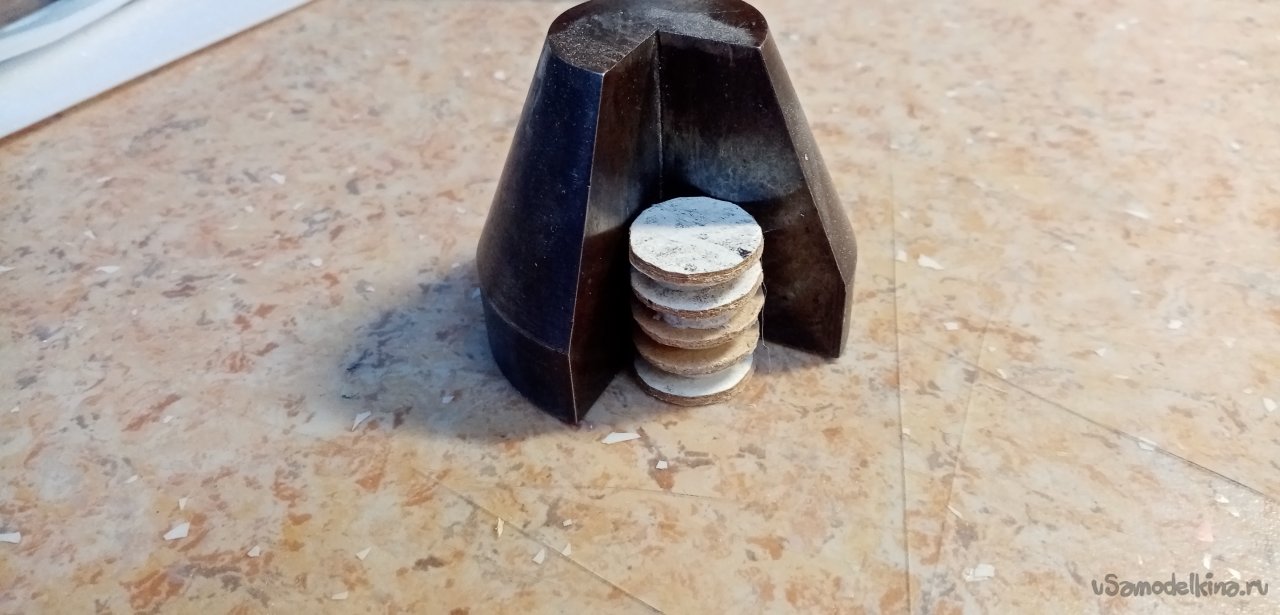

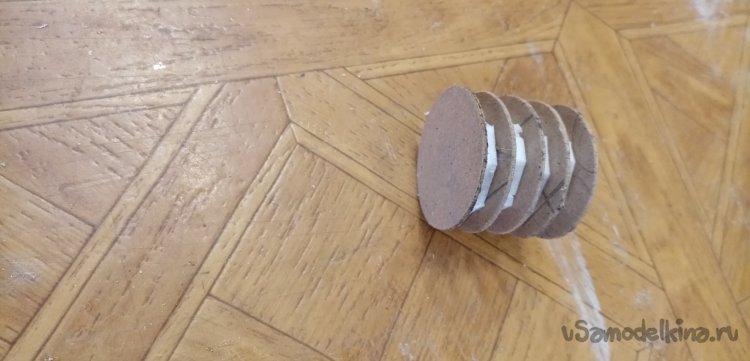

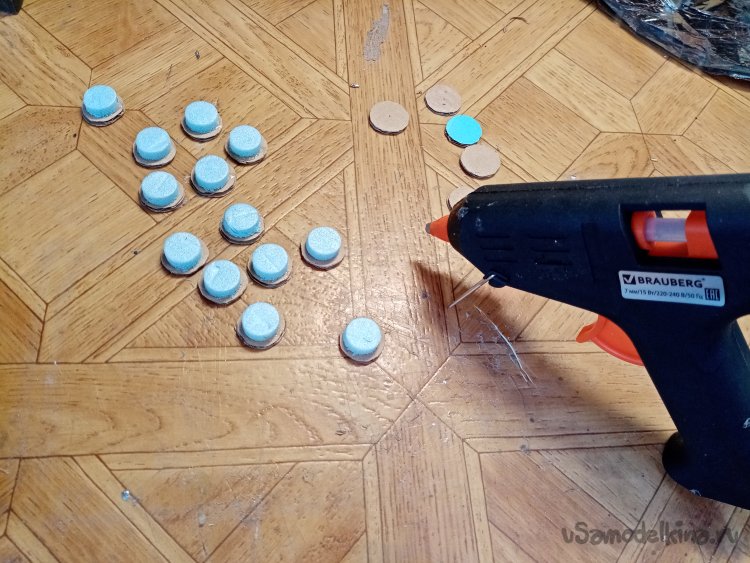

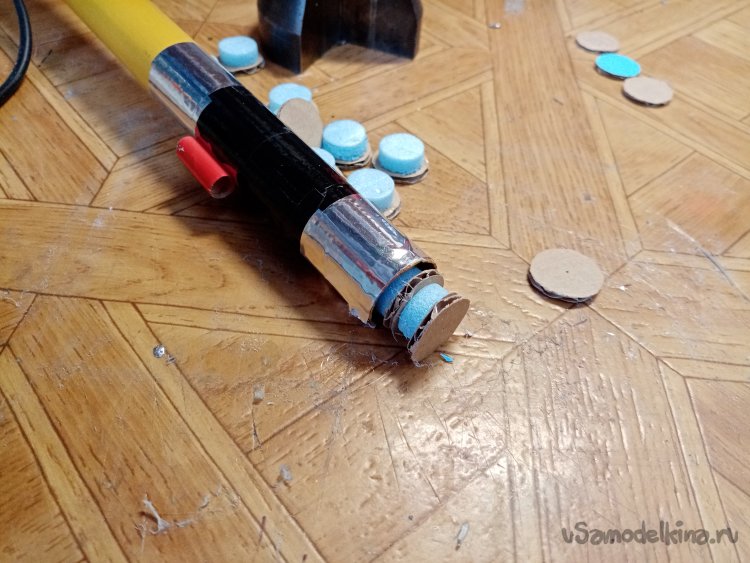

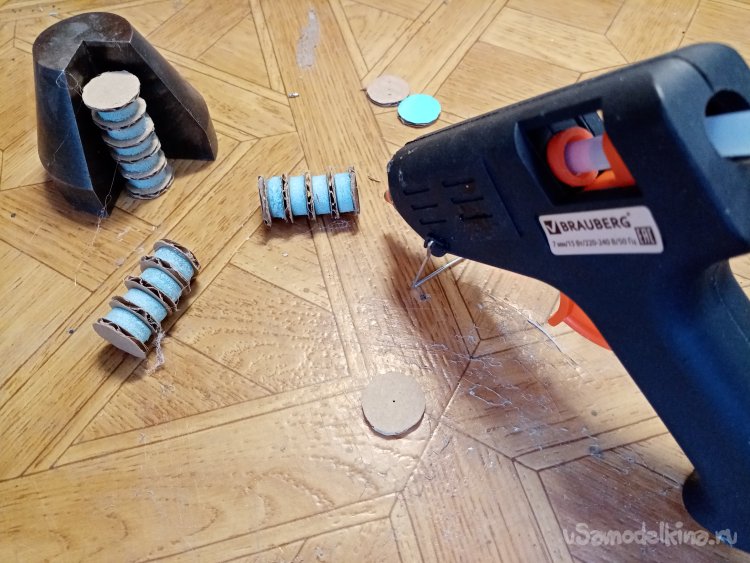

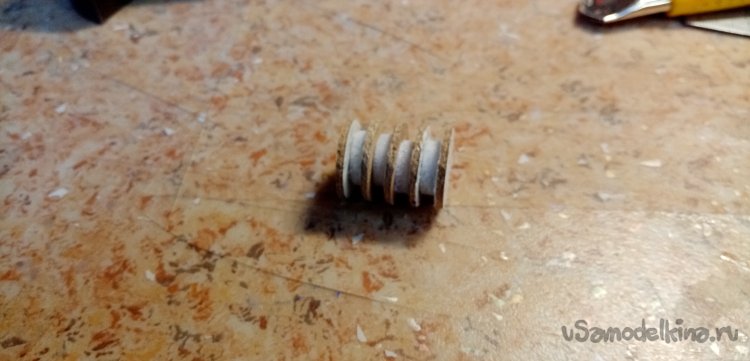

Собираю лабиринтное уплотнение на термолклее. Использую в качестве направляющей разметочный угольник. Небольшое отступление по этой весьма важной детали. Лабиринтное уплотнение состоит из кружочков уплотнения и проставок между ними как правило меньшего диаметра. Но эта деталь не вплотную прилегает к стенкам корпуса ракеты. Как пыж в гильзе охотничьего ружья. Она на микрон меньше. Газы вышибного заряда проходя через щели между стенками корпуса, замедляются и охлаждаются. В результате пыж плавно выталкивает парашютную систему из корпуса. Замедляя её движение. Но длину конструкции нужно изготовить на менее двух диаметров корпуса. Иначе её может перекосить при отстреле.
На все ракеты нужно достаточно большое количество этих деталей.

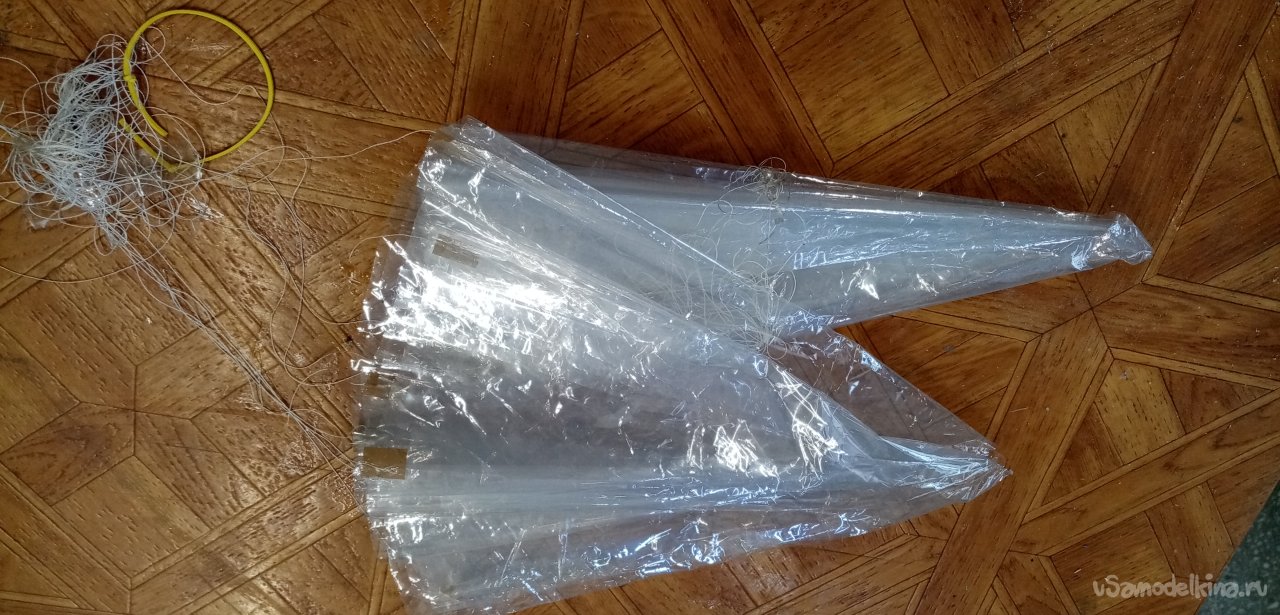

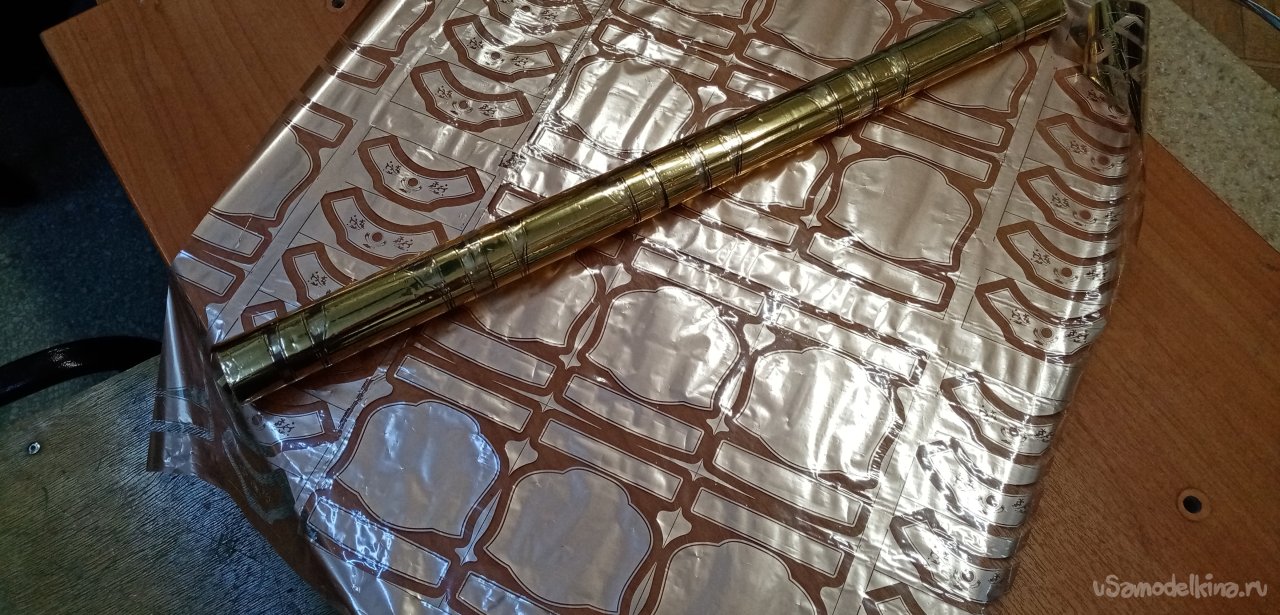

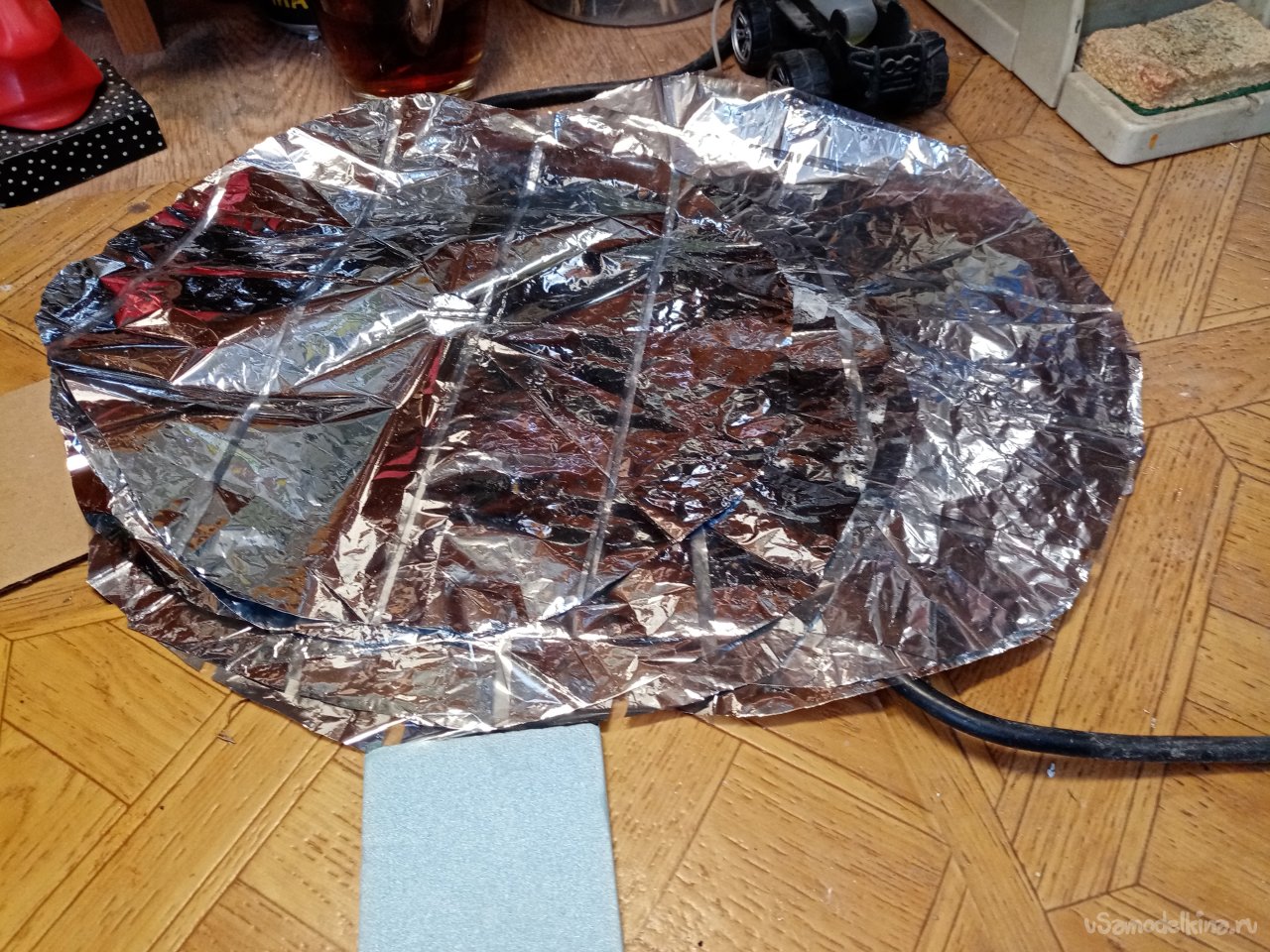

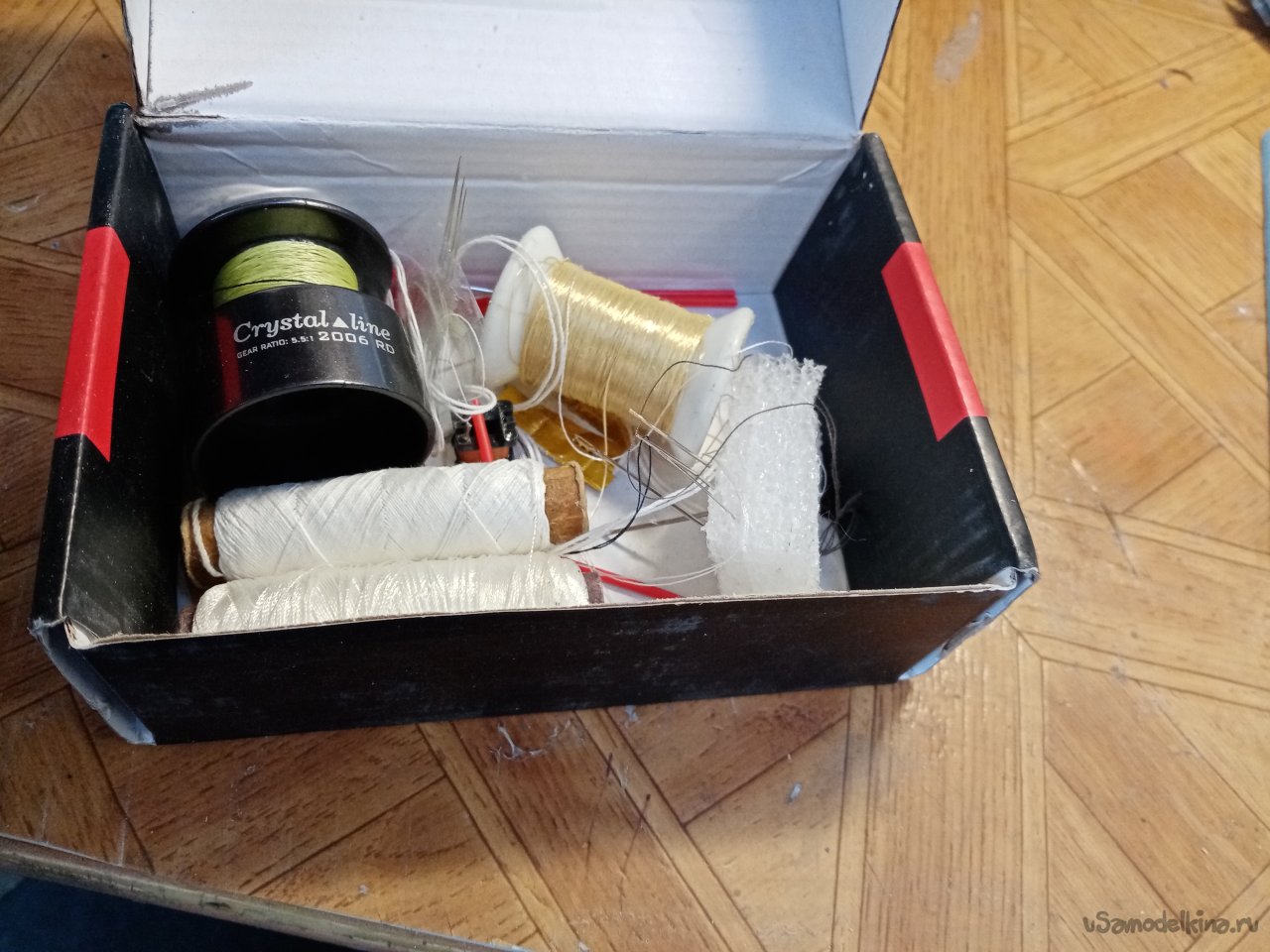

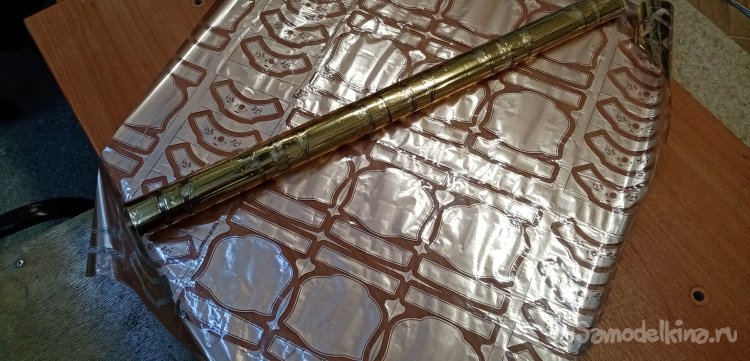

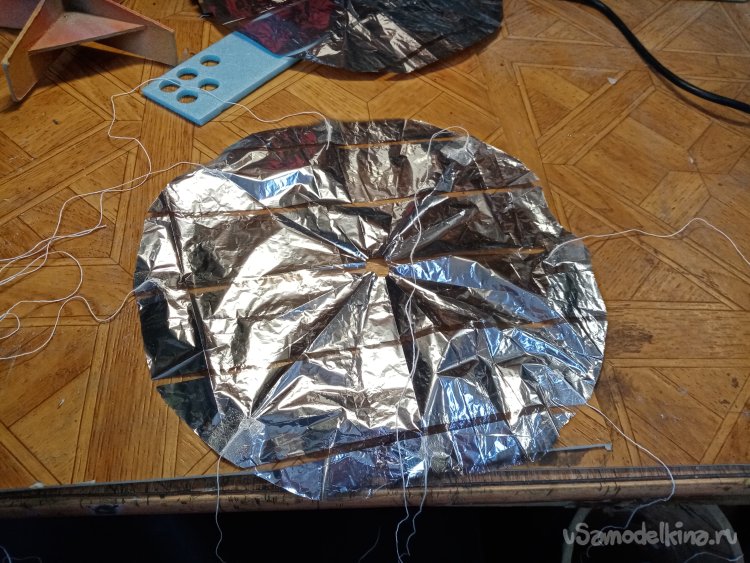

Перехожу к самой системе спасения. Фалам, стропам и парашюту. Как правило, использованные парашюты не храню, делаю новые так надежнее. В качестве материала для куполов уже давно применяю пленку. Достаю в типографии, блестящую основу используют при тиснении названий на обложках книг. Тиснение происходит горячим способом, поэтому пленка имеет лучшую термостойкость. Но можно использовать и блестящую пленку для защиты окон от солнца. Изготовление купола просто. Он плоского вида. Не как у парашютистов. Наполнение меньше конечно, но это не критично. Складываю квадратный кусок пленки в треугольник и обрезаю нижний конец. В верхней части прорезаю небольшое отверстие. Это стабилизатор, который предотвращает раскачку системы в полете. Получается круг уже разлинованный на сегменты, для крепления строп. Обычно на 8 и в больших вариантах на 16 делений. Стропы изготавливаю из обычных ниток.
Купол готов можно укреплять стропы.

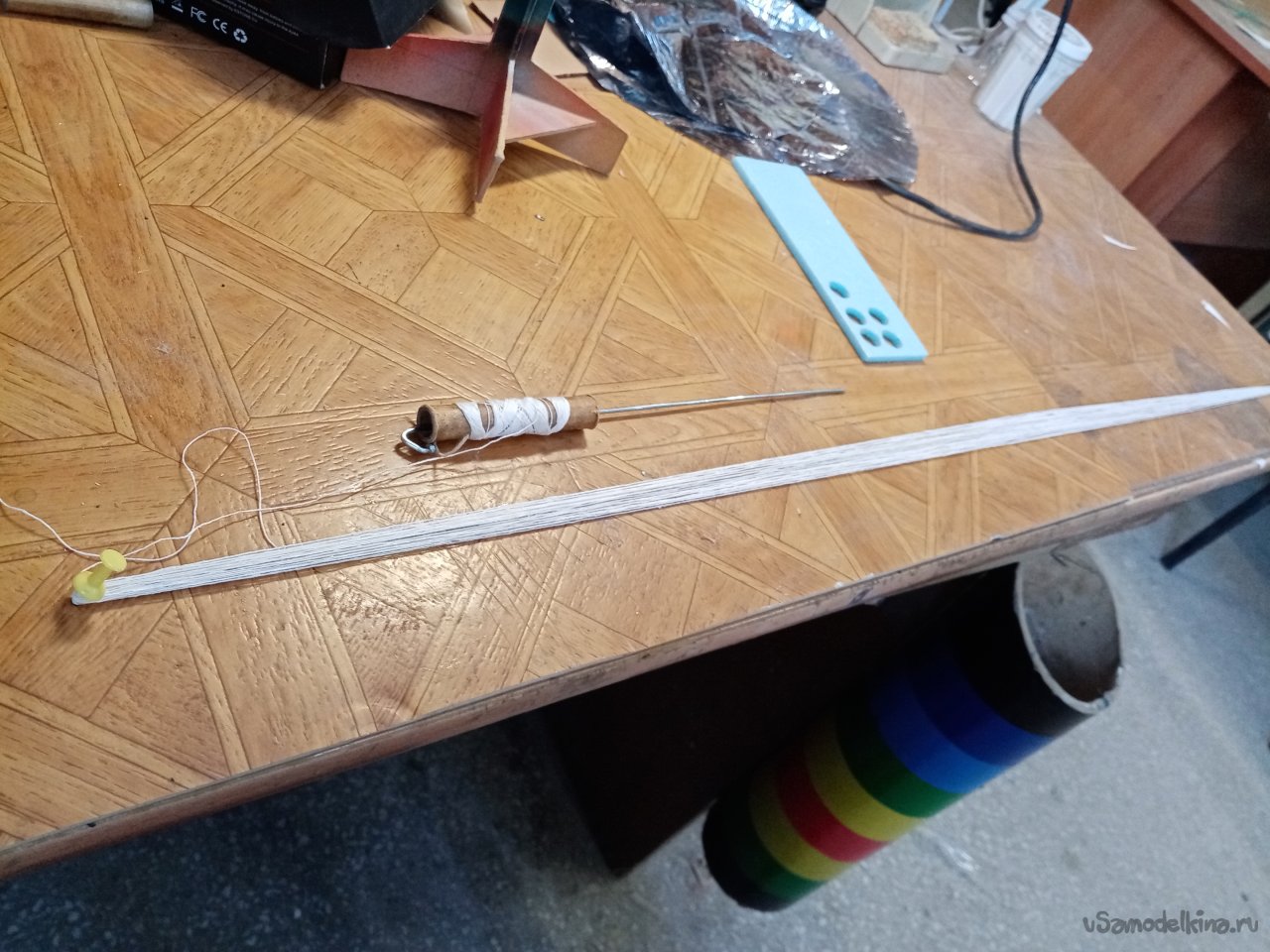

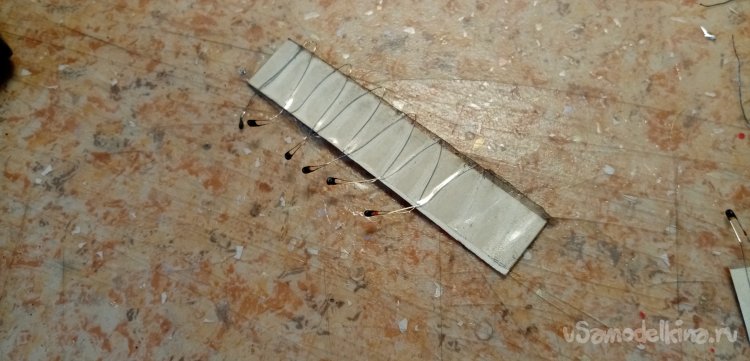

Длина строп, как правило, в 2 диаметра. Просто втыкаю иголки на нужном расстоянии и оборачиваю нитками. Режу на стропы и все премудрости.

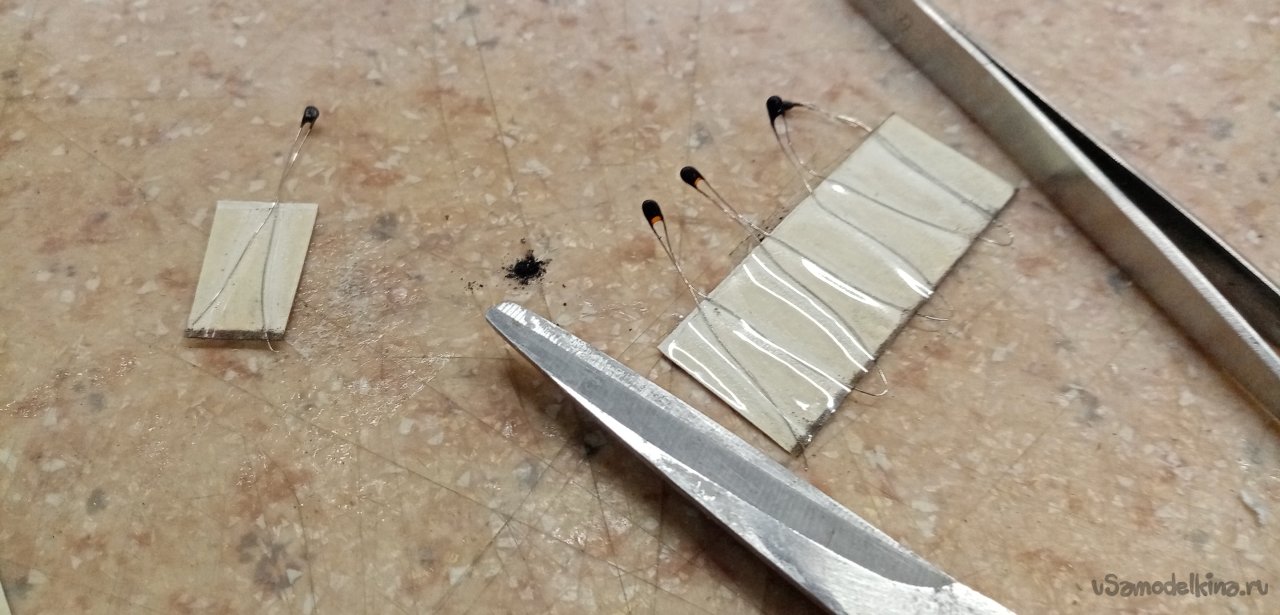

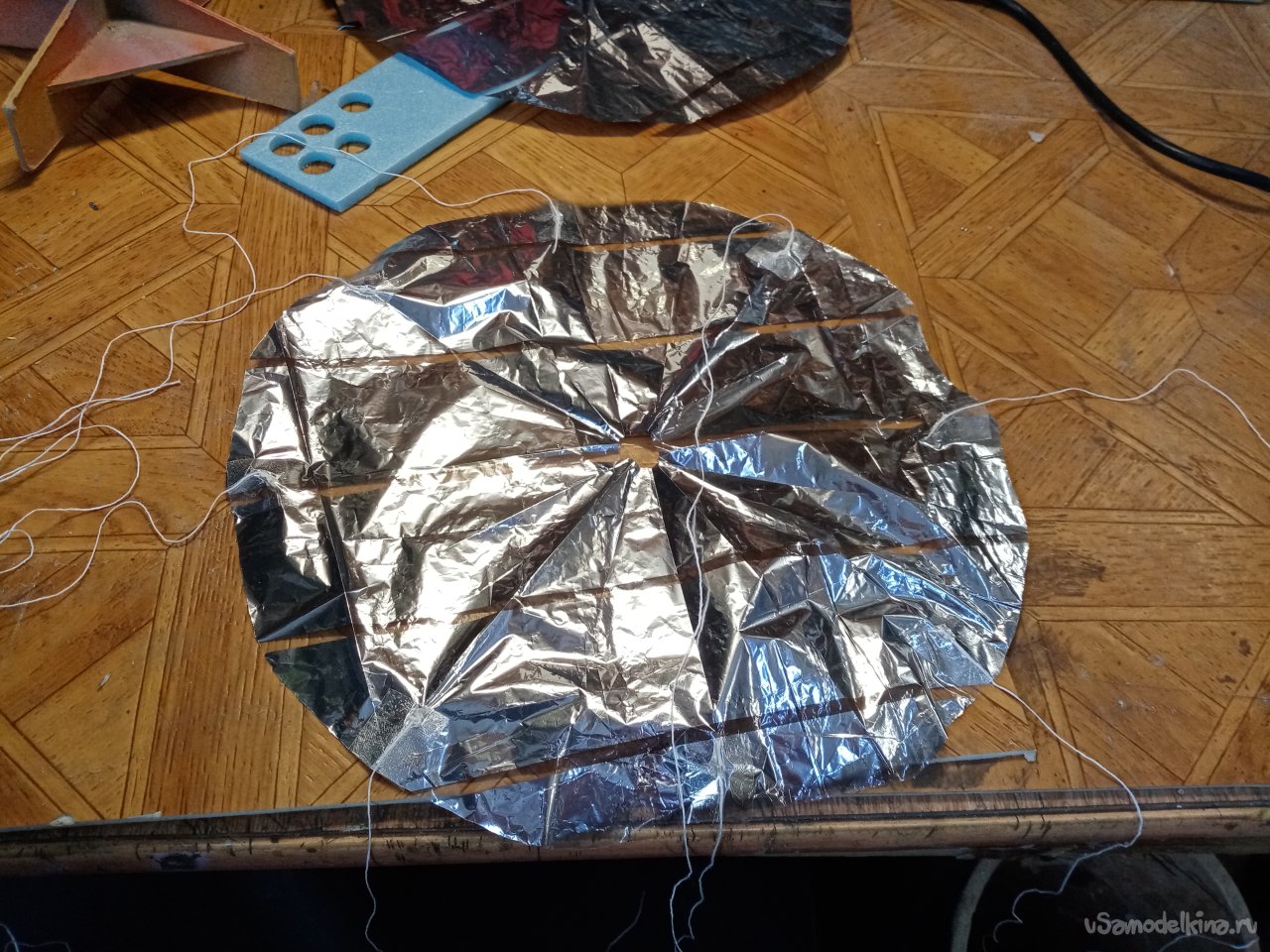

Стропы закрепляю на куполе с обратной стороны. В лицевой нанесена блестящая основа. Она кстати проводит ток, определить можно при помощи поставленному на прозвон мильтиметром. На кончиках строп завязываю узелок и приклеиваю к куполу на прозрачный скотч.

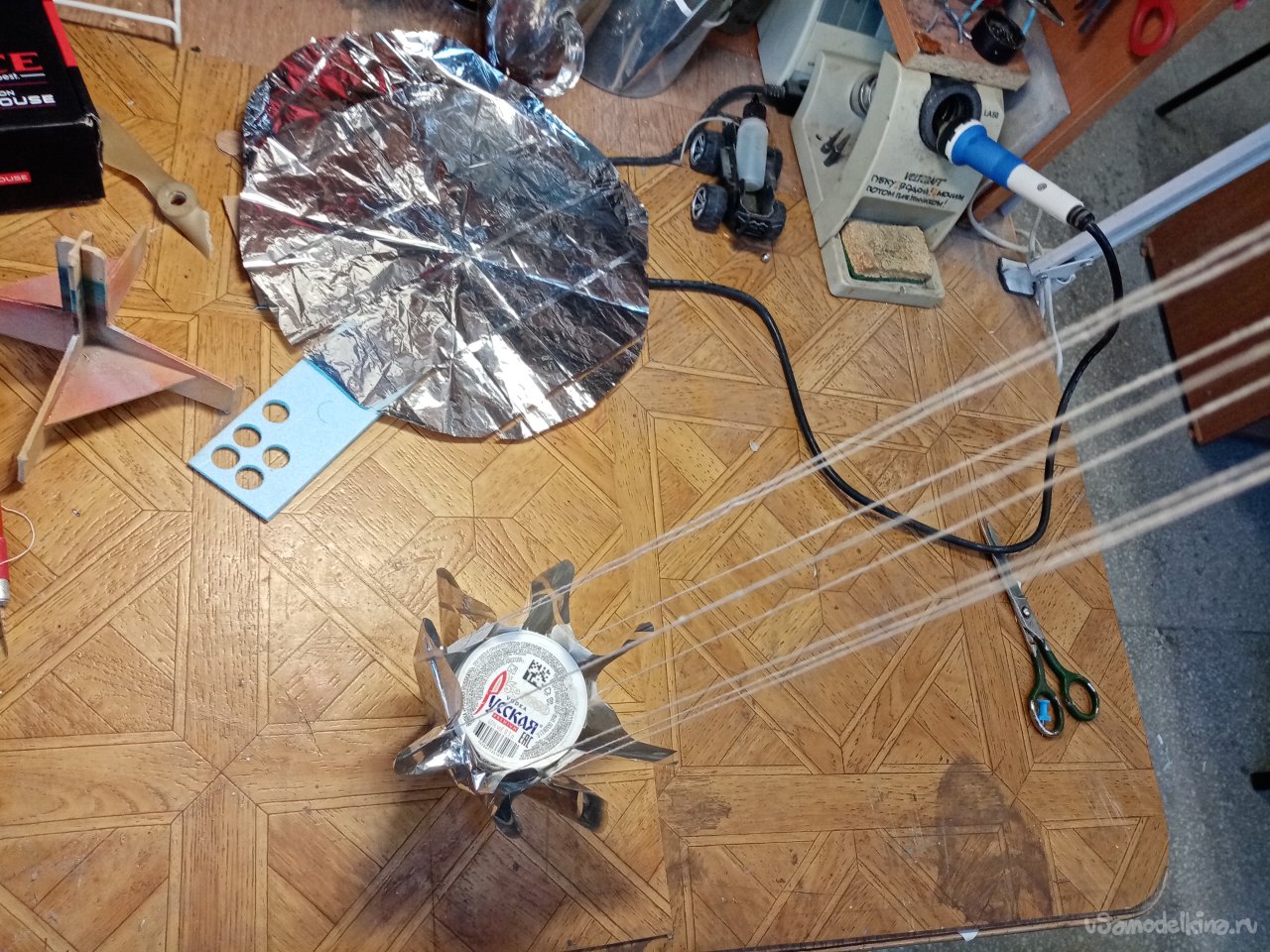

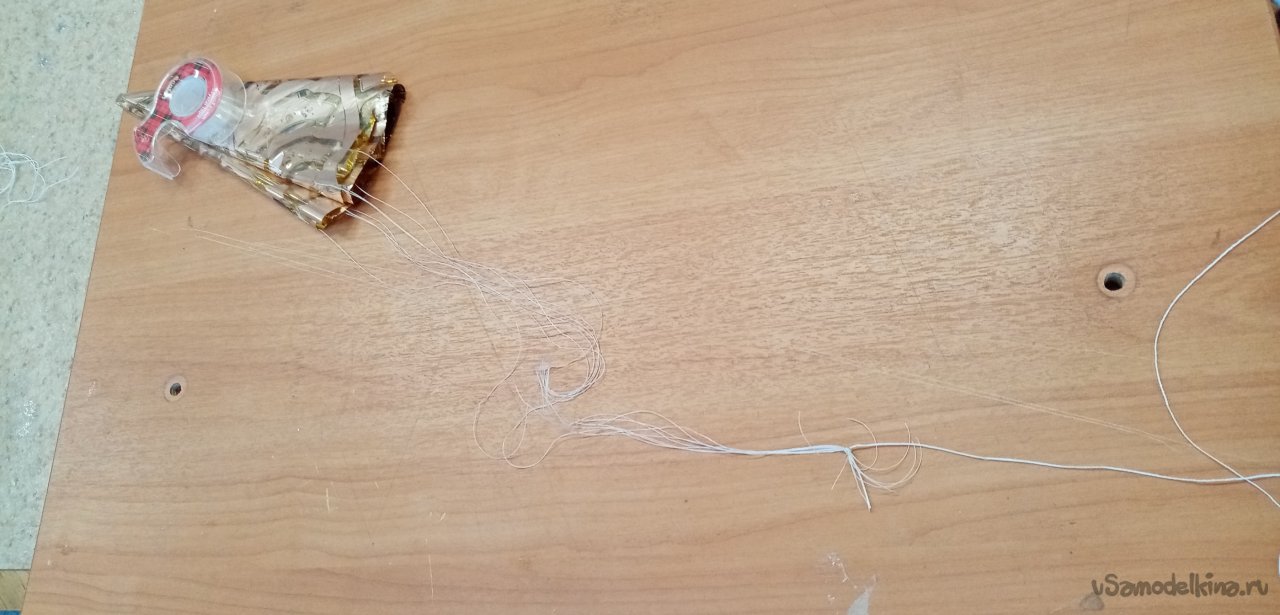

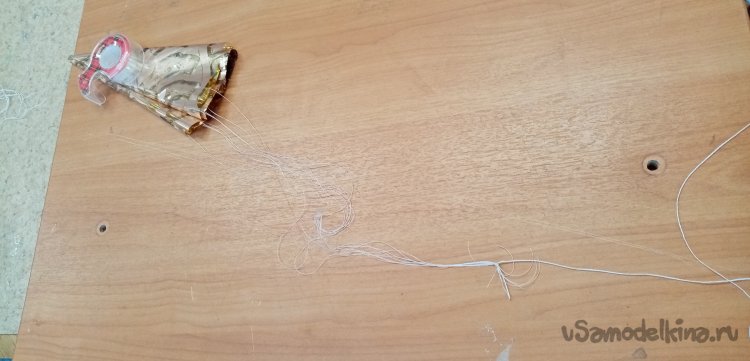

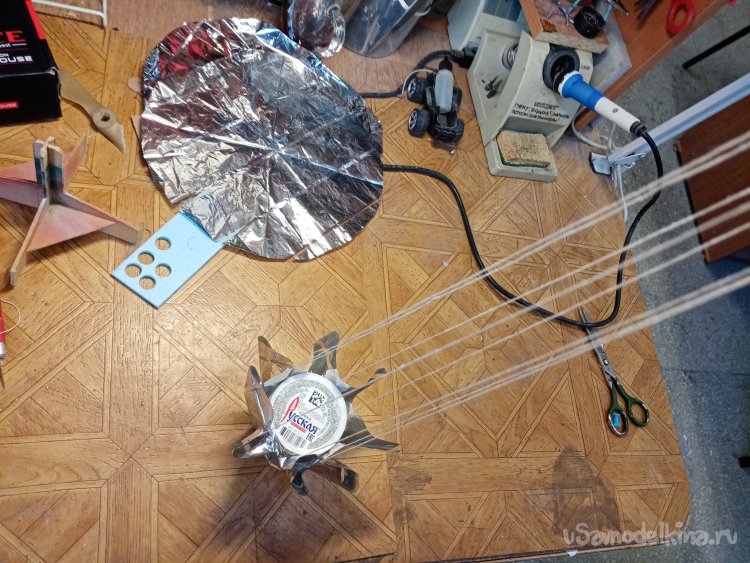

Собираю стропы в узел по простой технологии. В середину купола помещаю небольшой груз и вытягиваю стропы вверх. Завязываю в узел и готово. Затем привязываю основной фал для крепления к корпусу ракеты. Его делаю из нитки потолще. Длина в районе 40-50 см. хоть лабиринтное уплотнение и выбрасывает систему плавно, но нужно некоторое полетное расстояния для погашения скорости купола и эффективного его раскрытия.

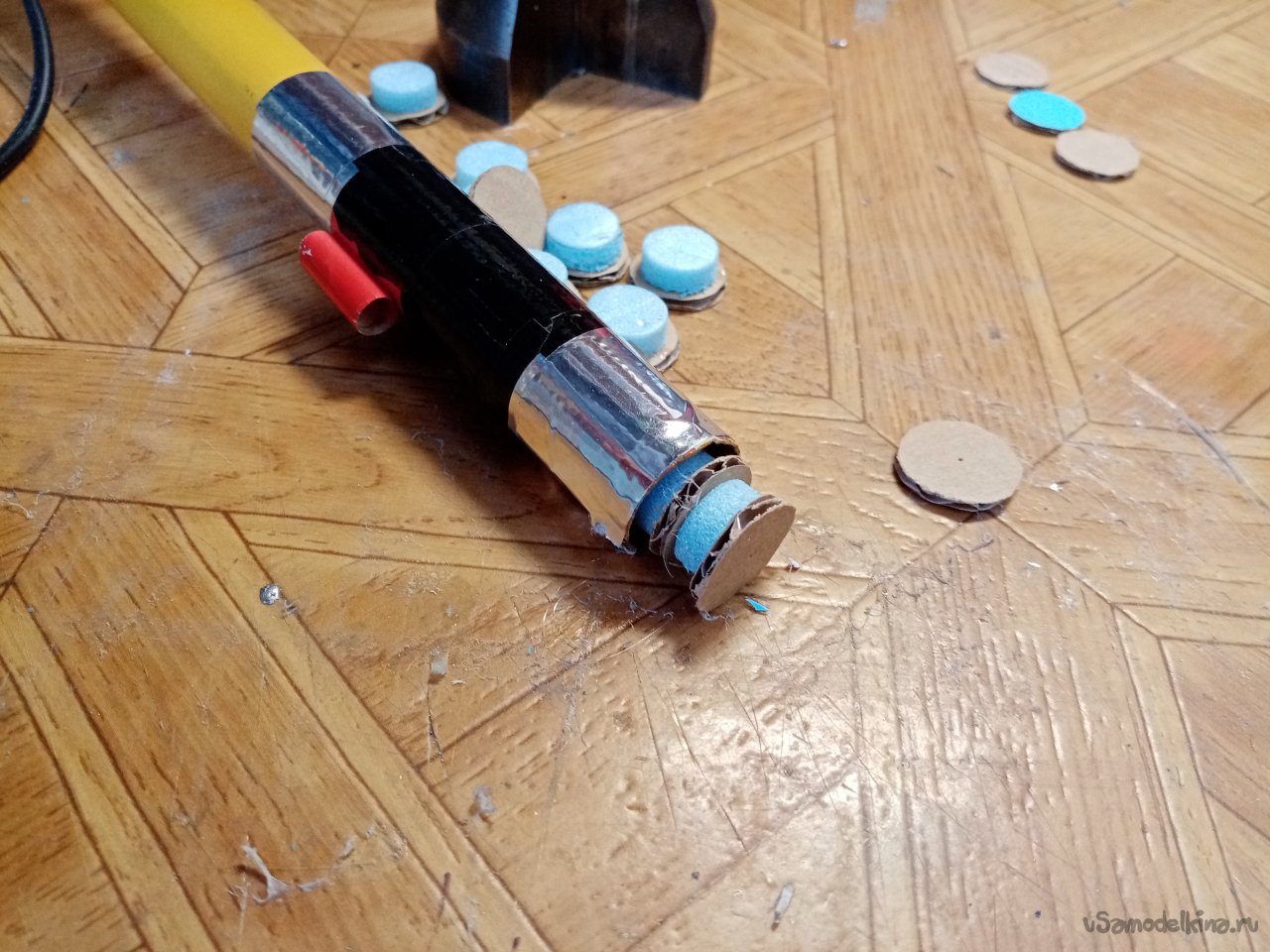

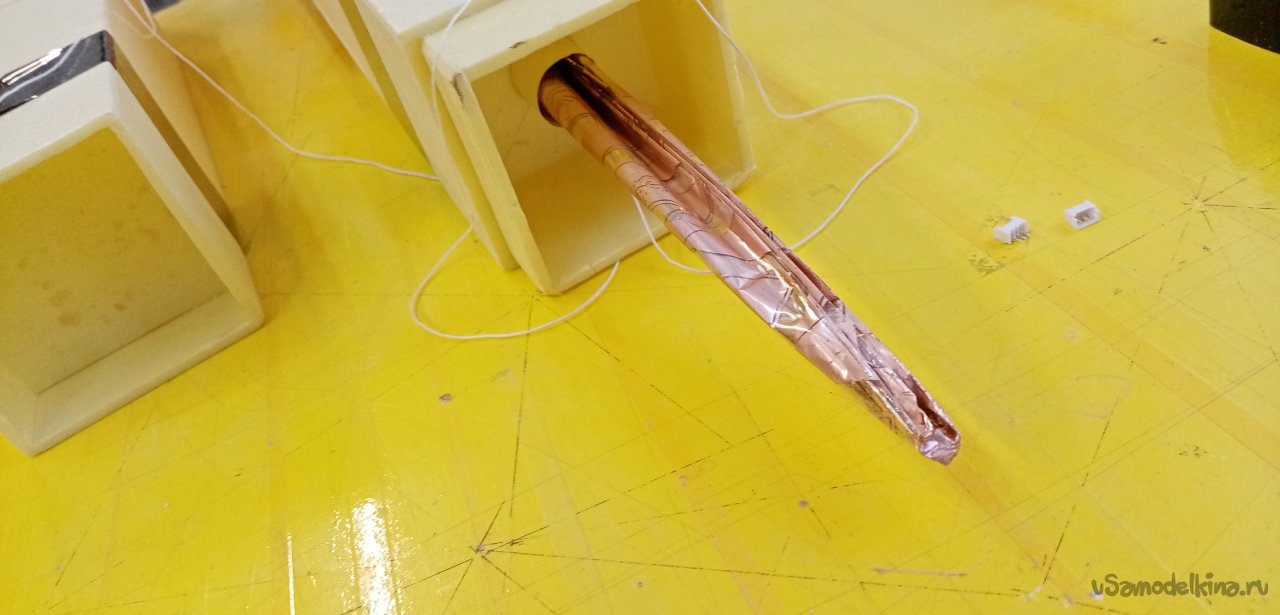

Всю систему с уплотнением и парашютом вставляю в большую ракету.

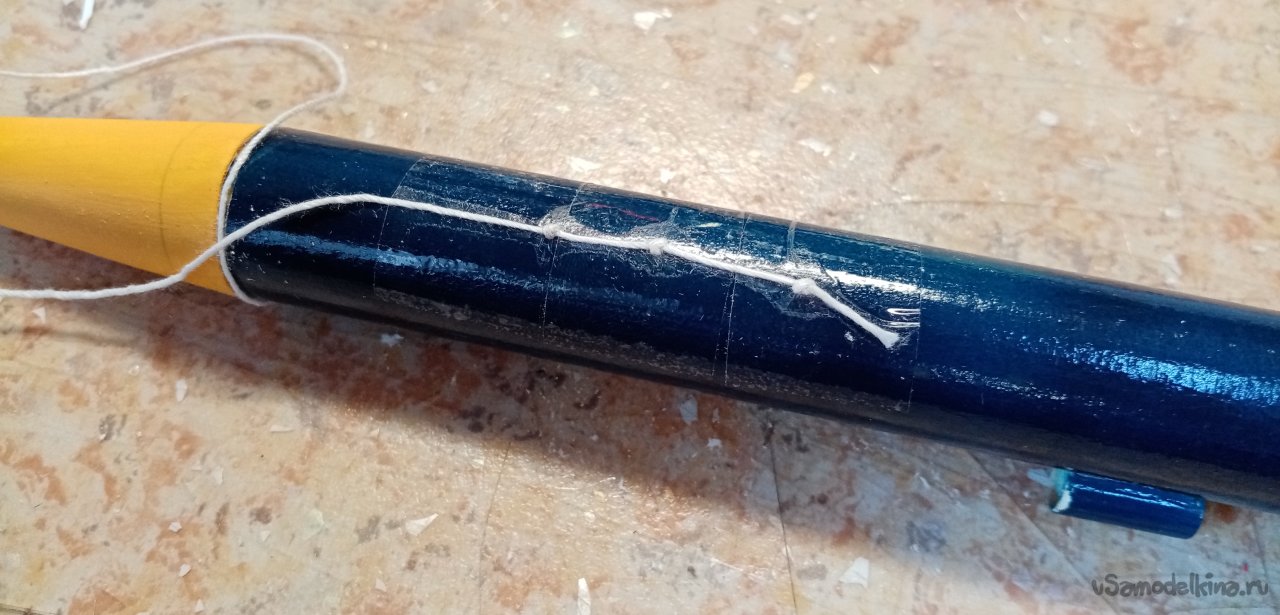

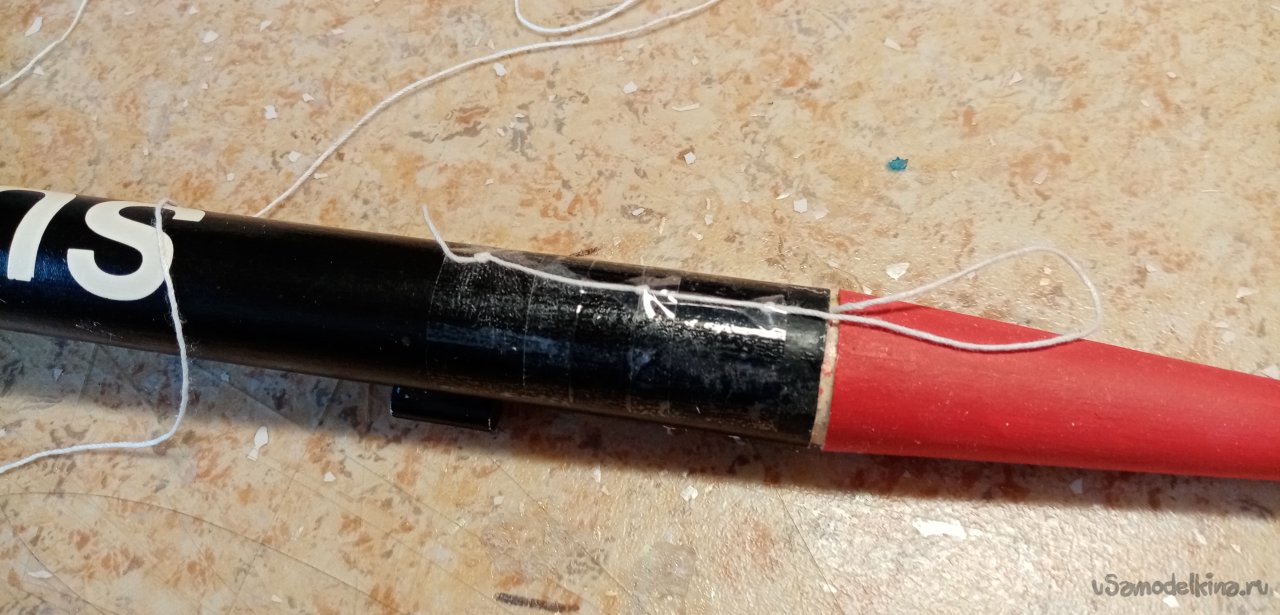

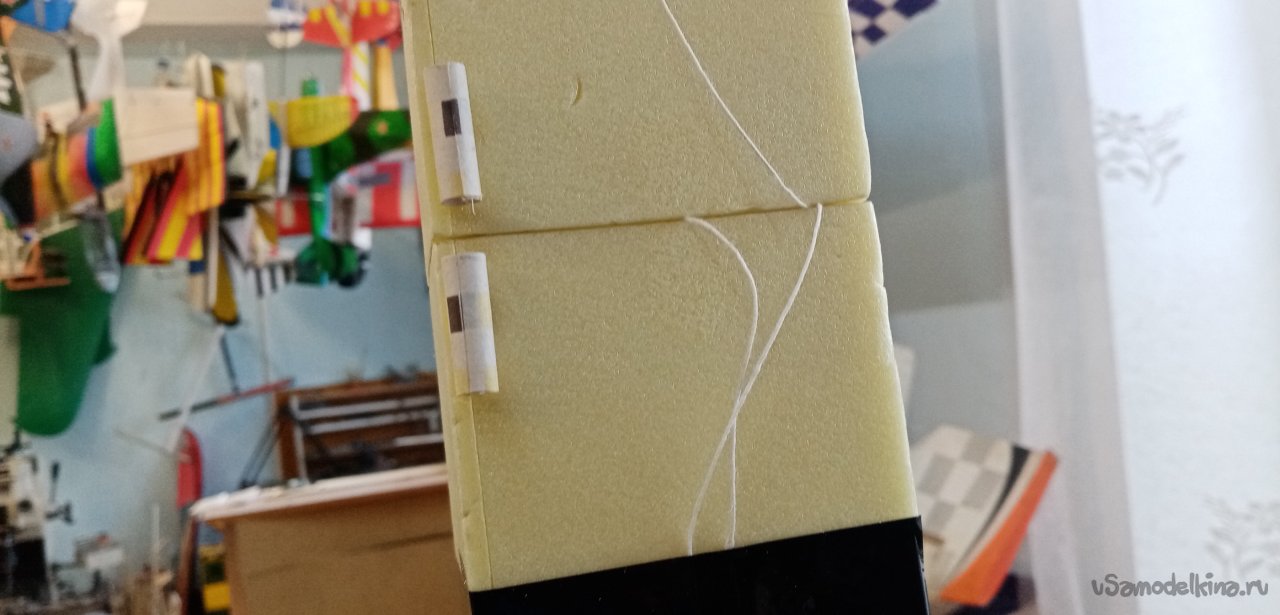

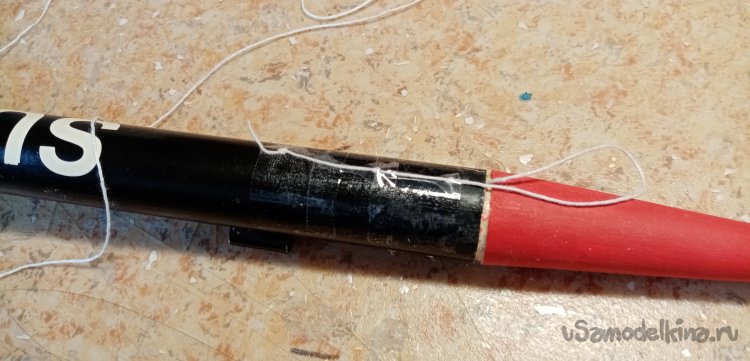

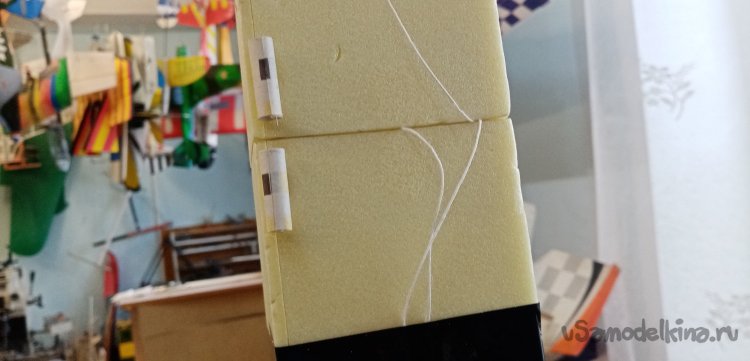

Фалы парашютов закрепляю с внешней стороны корпуса.

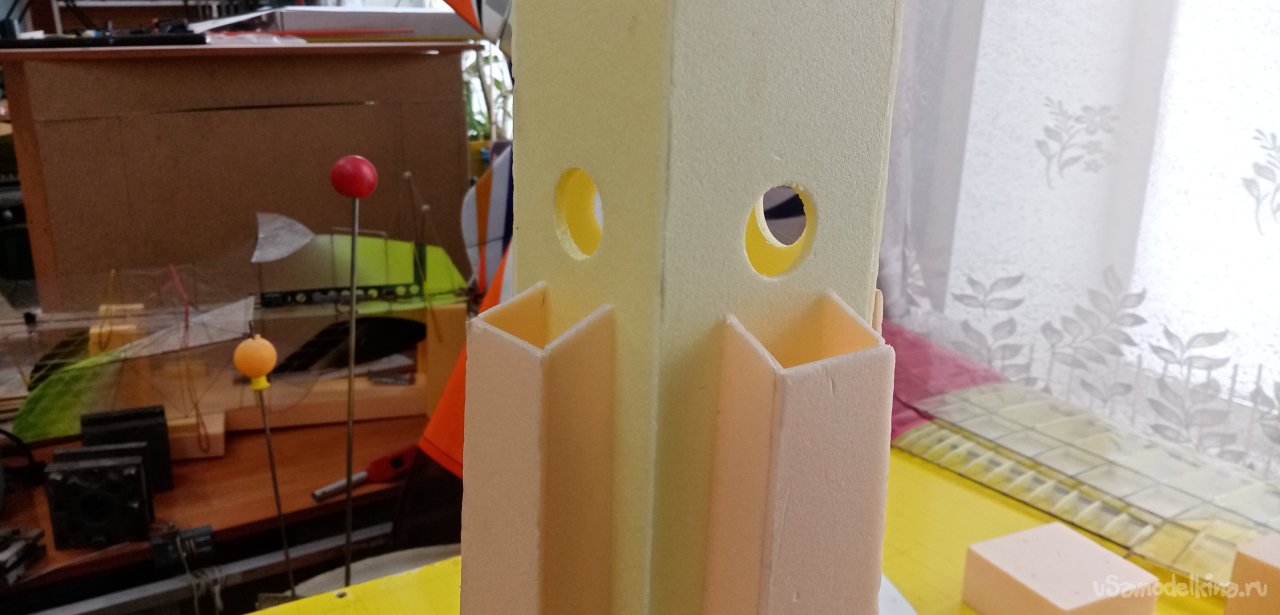

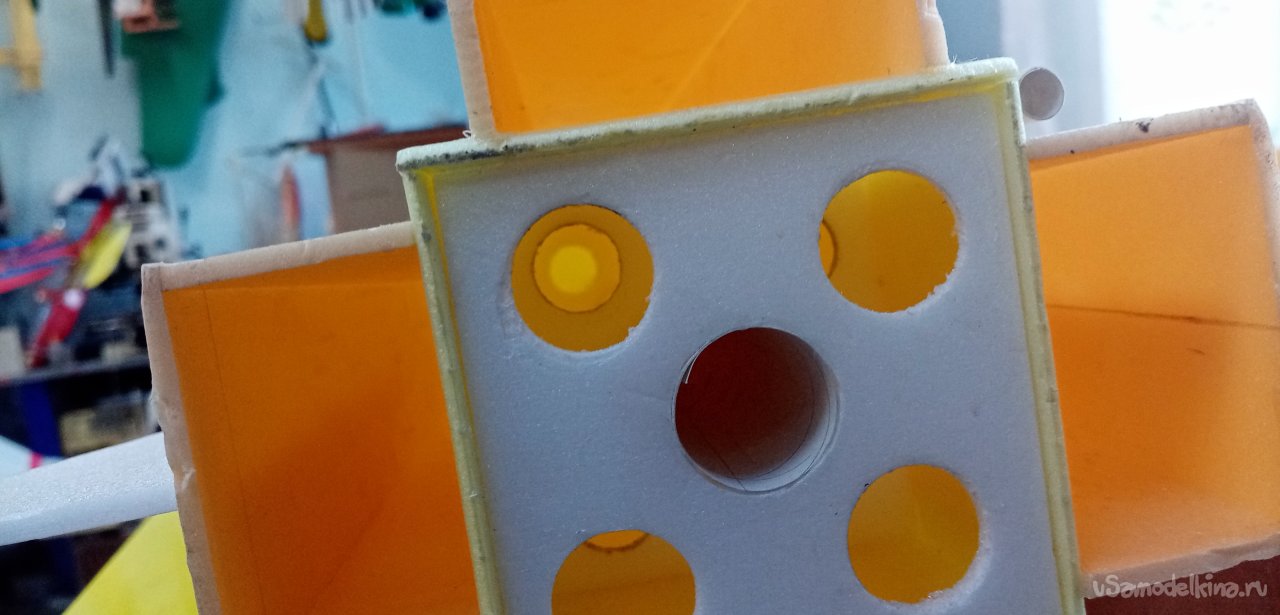

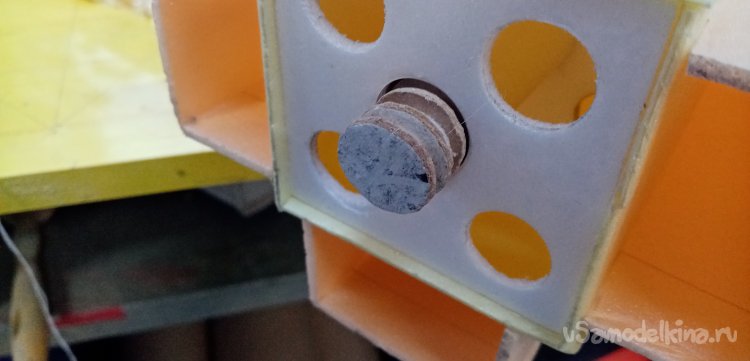

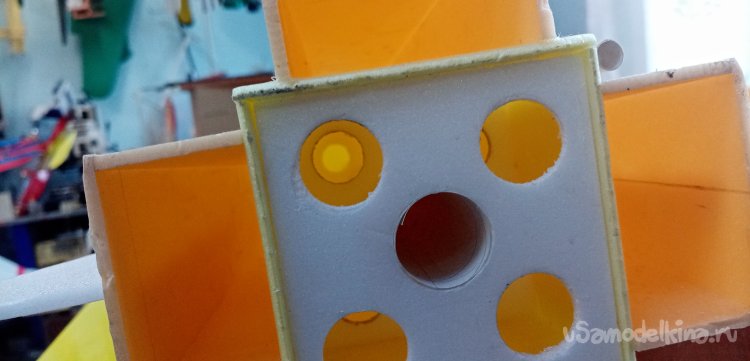

Немного дорабатываю корпус. Нужно исключить большое донное сопротивление достаточно большой задней плиты. Для этой цели прорезаю отверстия в основном корпусе ракеты. Открываю доступ воздуха к донной части. Это мероприятие еще и увеличивает стабилизацию в полете. Истекающие газы двигателя интенсивно подсасывают потоки через эти проходы.

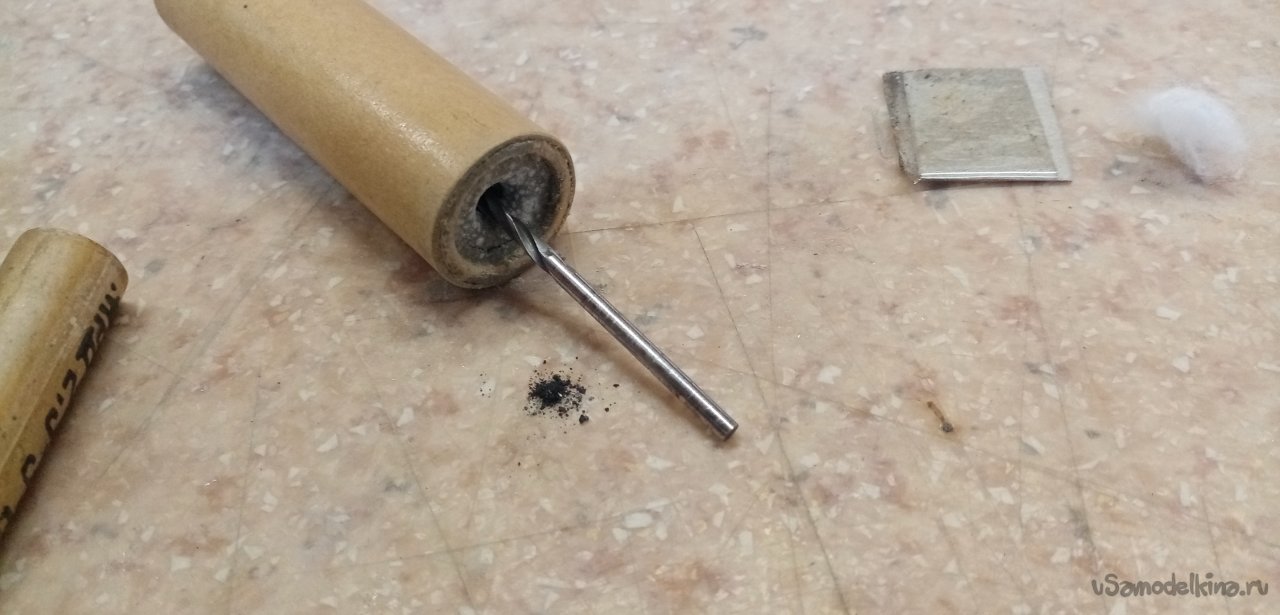

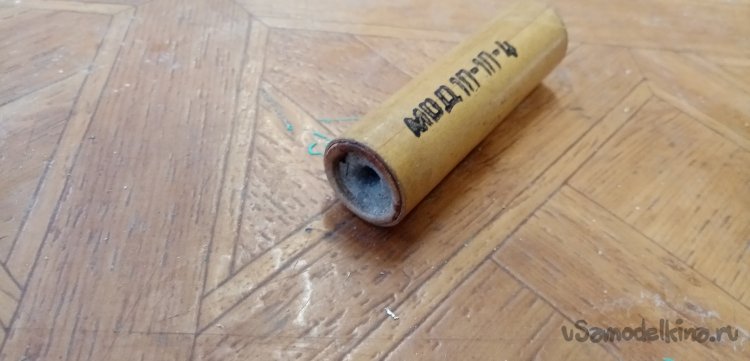

Готовлю двигатель. Достаточно мощный с тягой в 20 ньютонов. Кто еще помнит школьную программу, сколько это в граммах. Сверлом аккуратно шинкую стенки пороховой шашки. Поскольку двигателям уже сто лет в обед. Еще производства ДОСААФ. Снимаю внешний слой для гарантированного поджига.

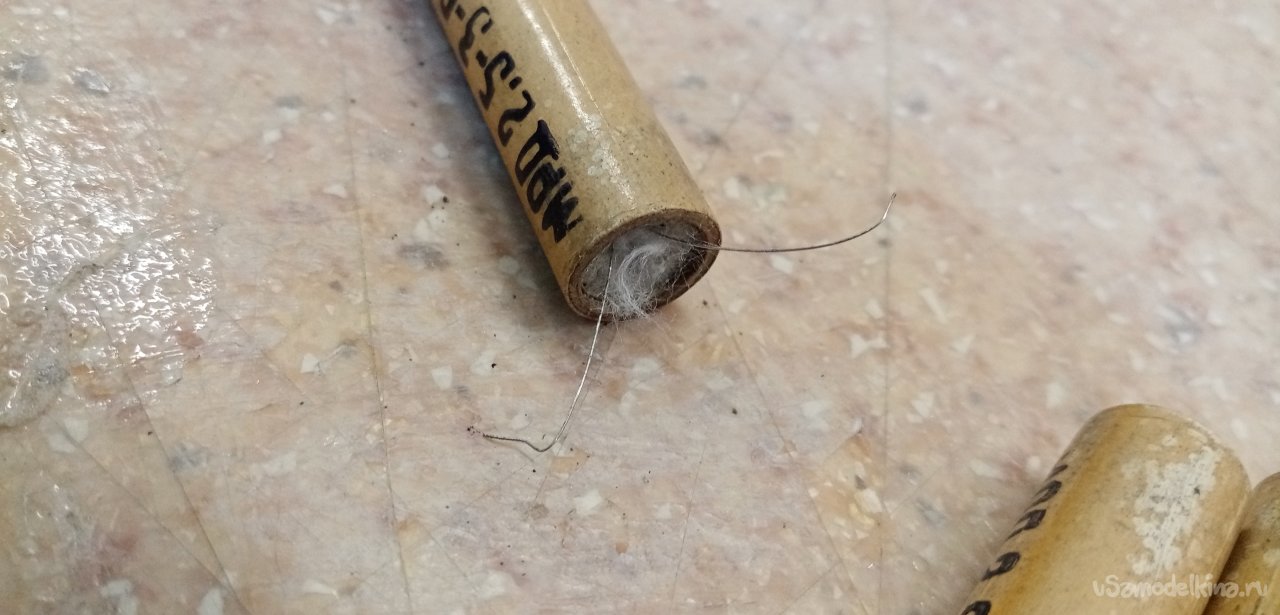

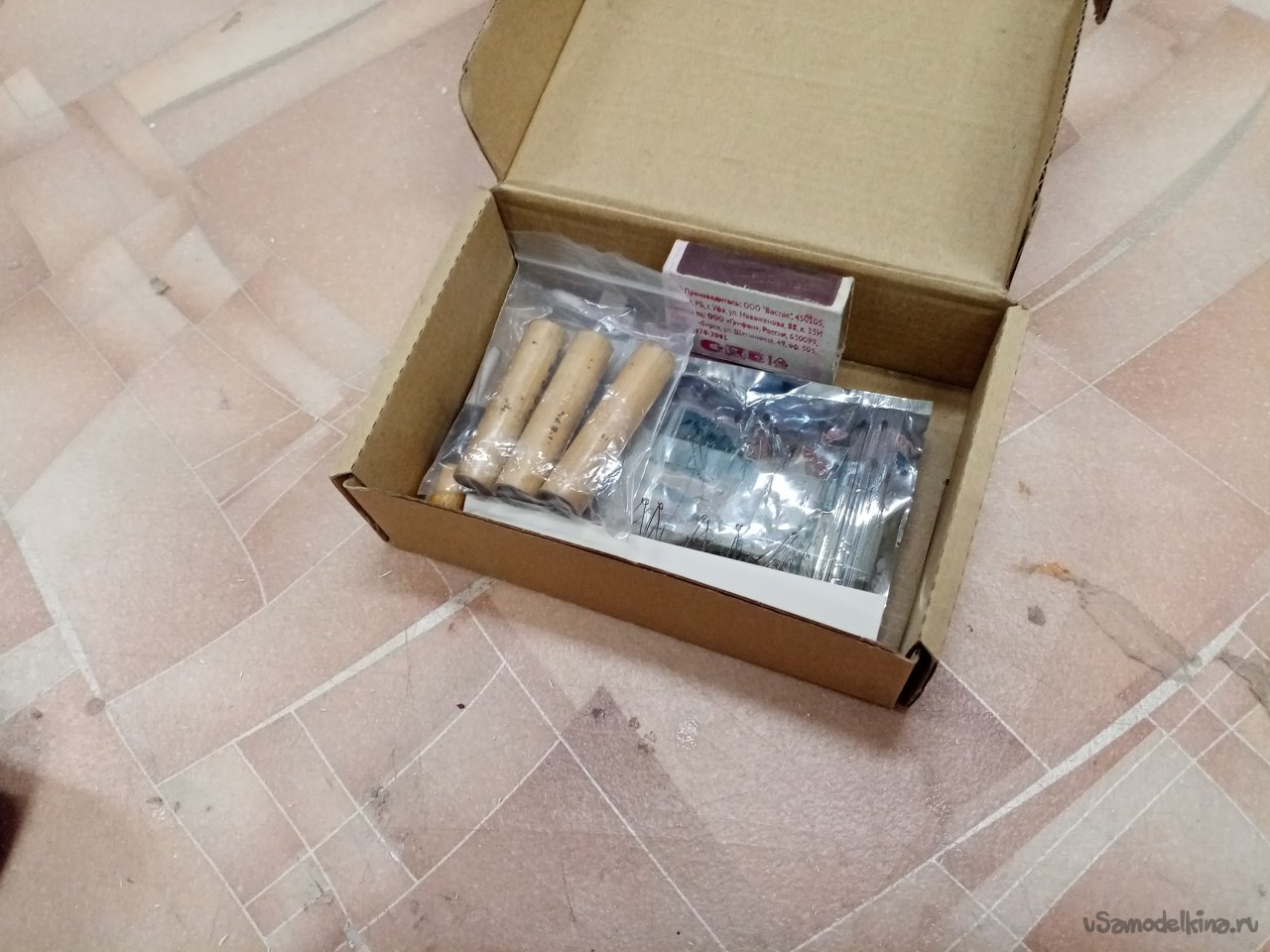

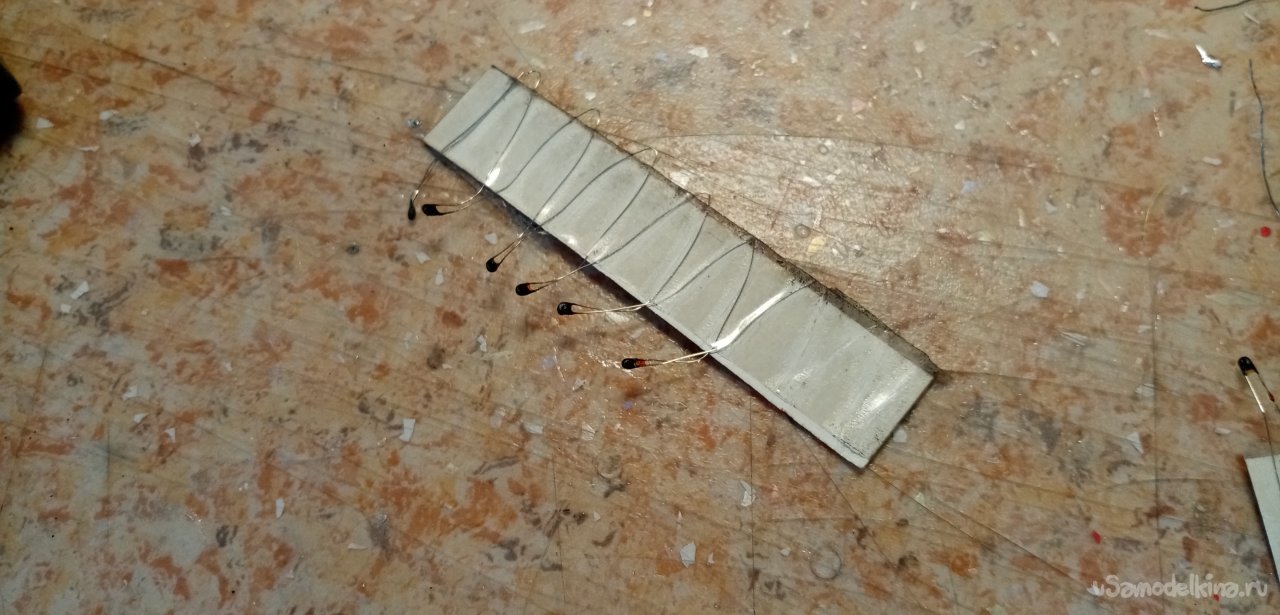

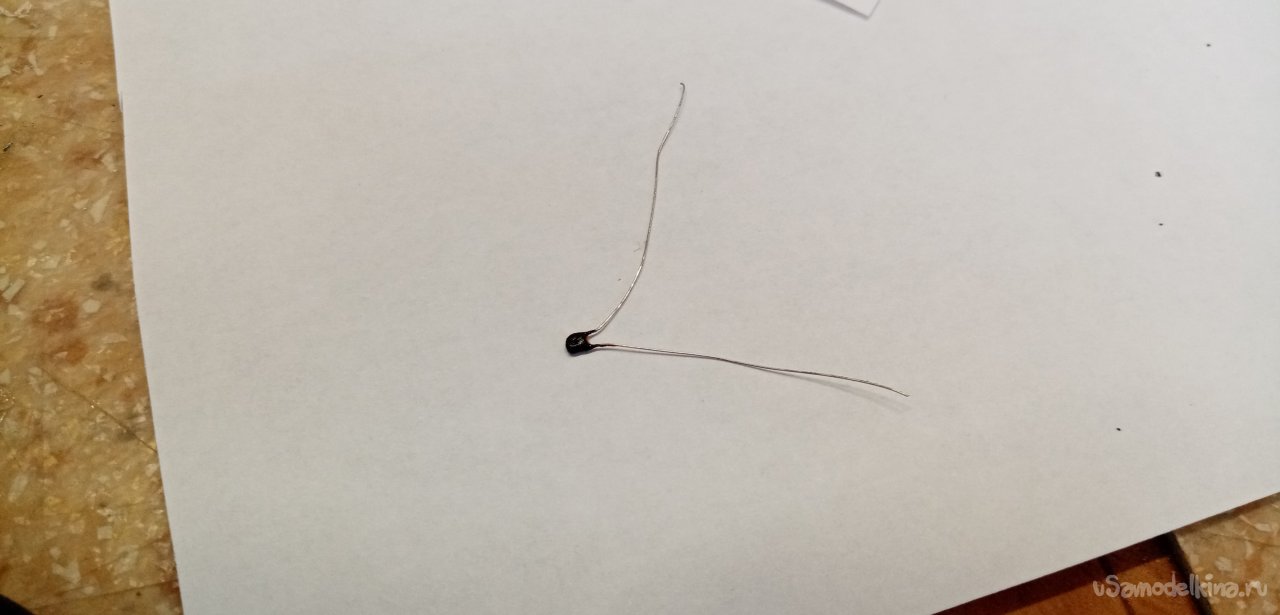

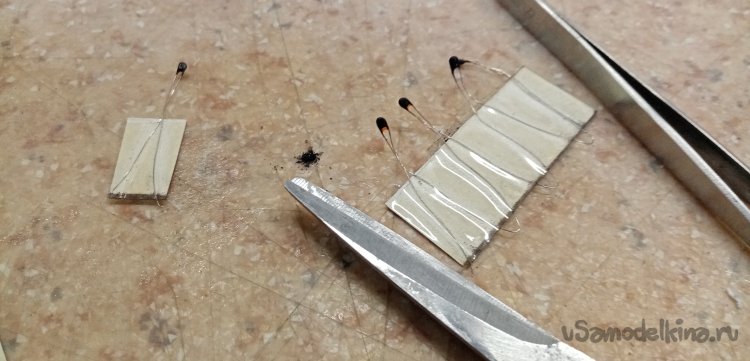

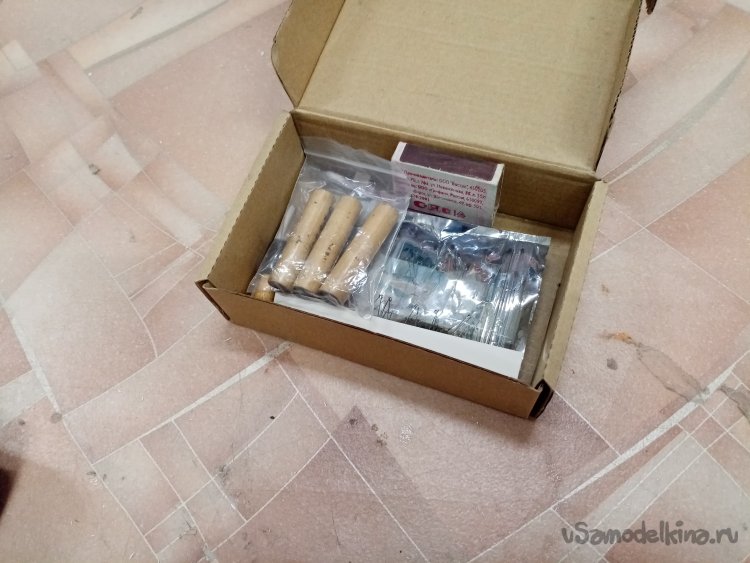

От упаковки запалов отрезаю одну проволочку. Закрепляю в двигателе при помощи кусочка ваты, во избежание выпадения. И так ракета полностью оснащена и готова к старту.
Есть в моем арсенале еще одна замечательная ракета, минометного старта. Достаточно древнего изготовления. Но летает. Немного отремонтировать.

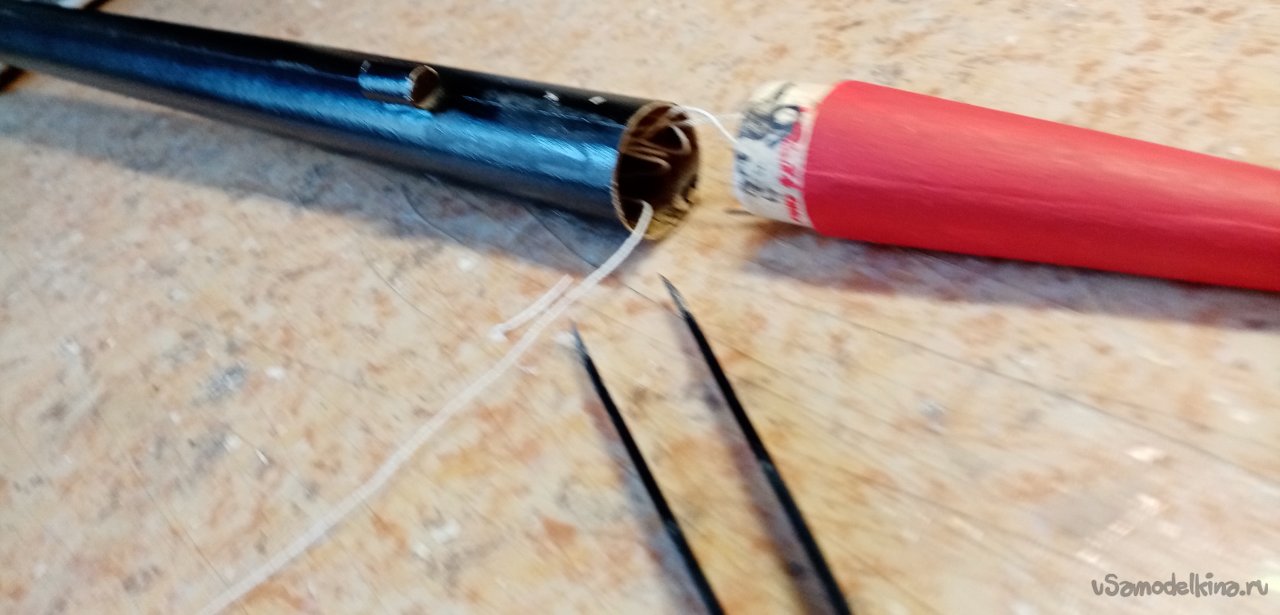

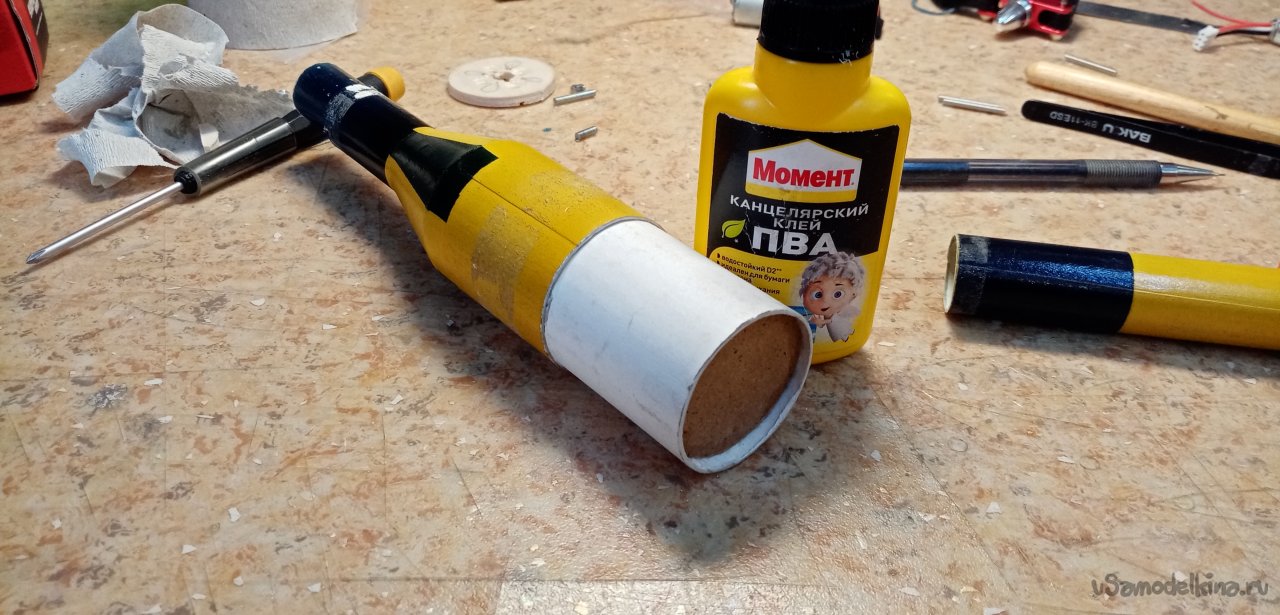

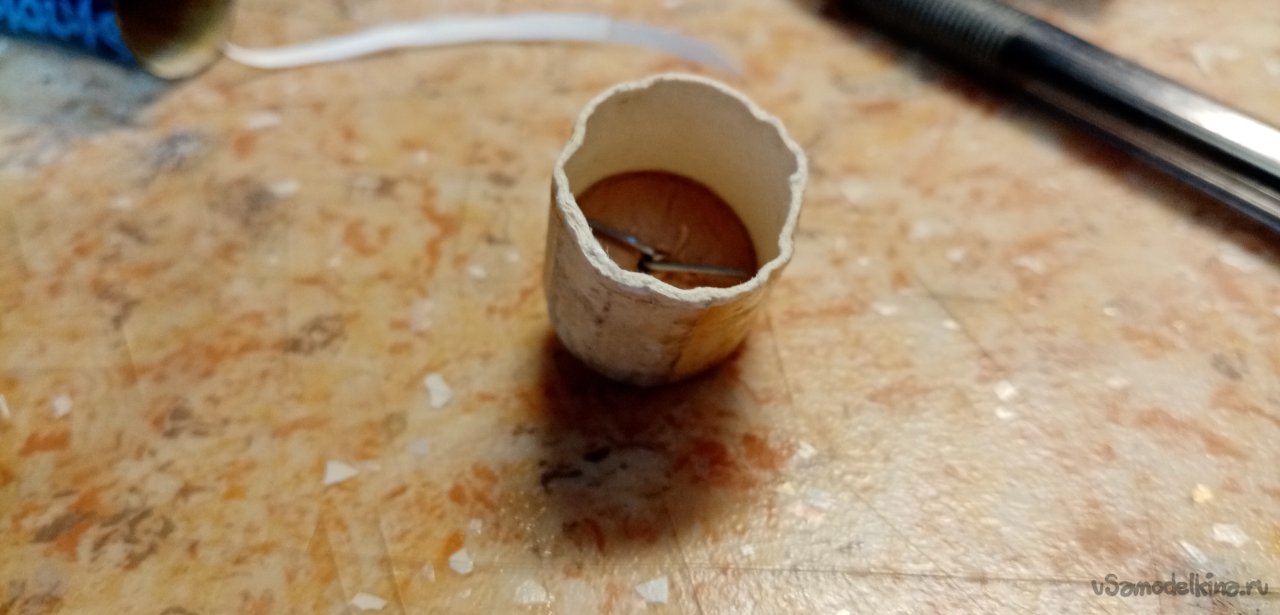

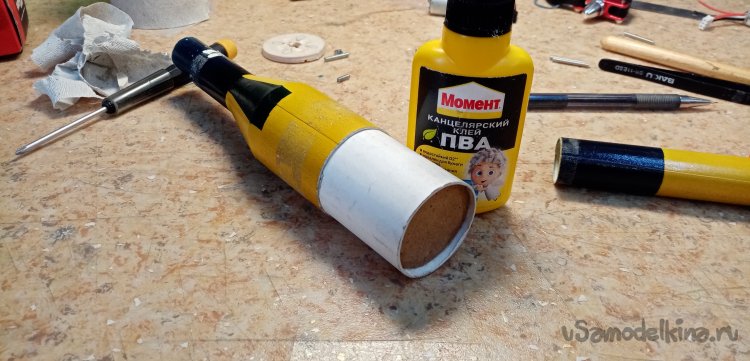

Повреждено крепление обтекателя в корпусе ракеты. Из ватмана с клеем изготовил новый цилиндрик равный внутреннему диаметру. Приклеиваю в обтекатель на ПВА. Из картона вырезаю кружок дна и тоже вклеиваю. В него нужно еще установить колечко для фала парашюта.
Лабиринтное уплотнение и парочка небольших парашутиков.

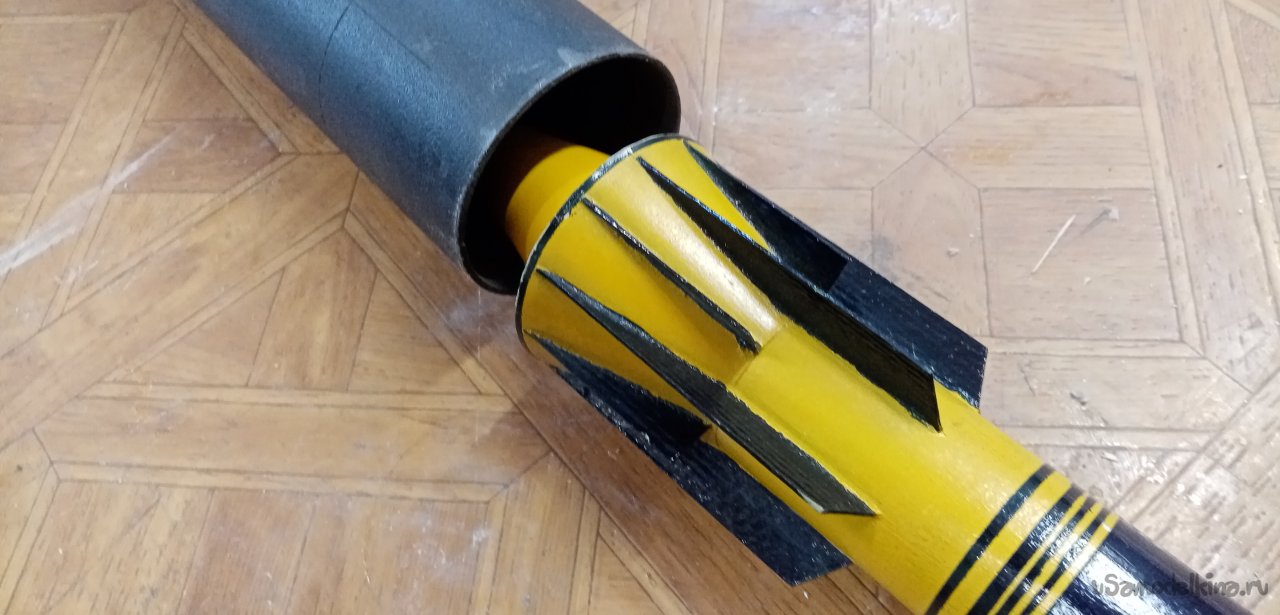

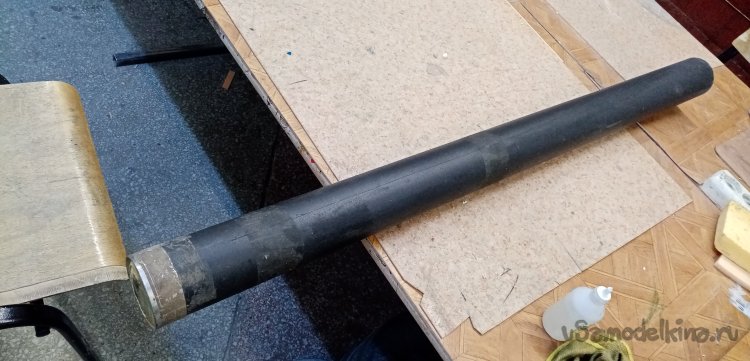

Ракетная система вставляется в пластиковую трубу. Уплотнение осуществляется при помощи самого корпуса ракеты. Стабилизация в полета небольшими стабилизаторами и самой длиной изделия. Опять же устанавливаю двигатель с тягой в 10 ньютонов. Си собираю систему .

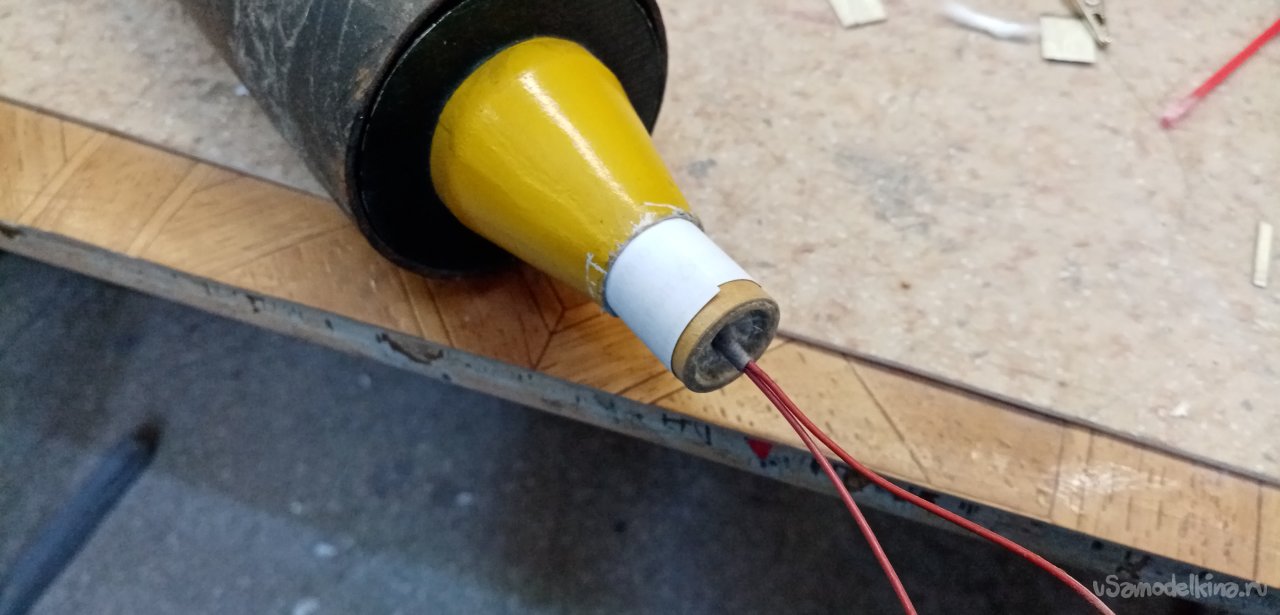

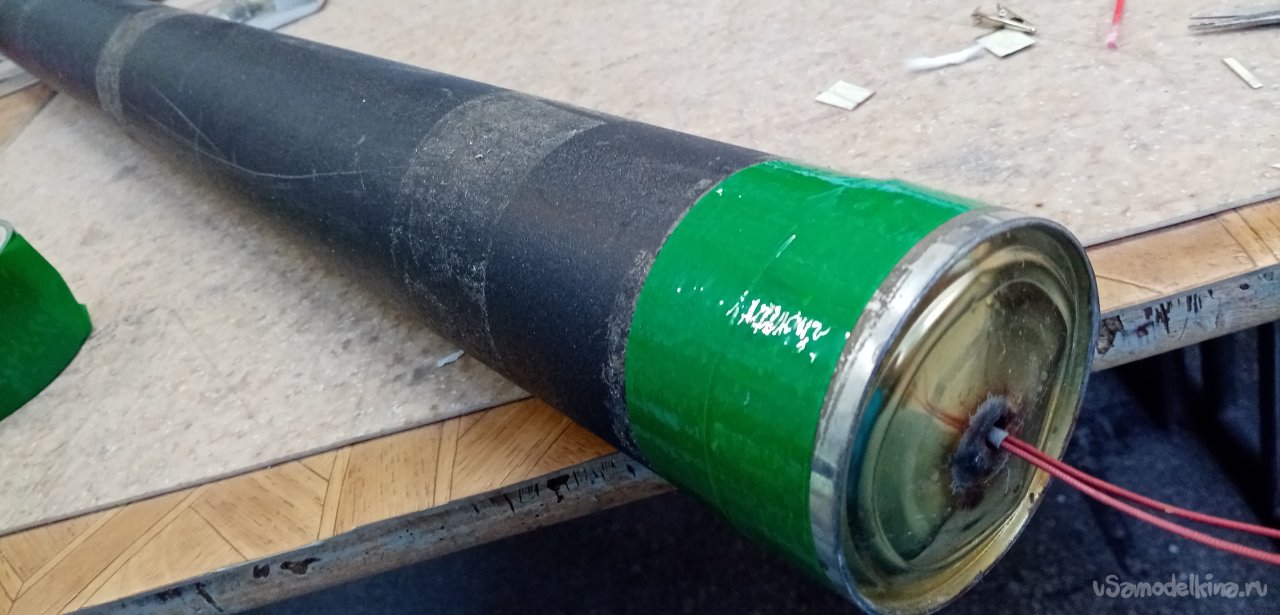

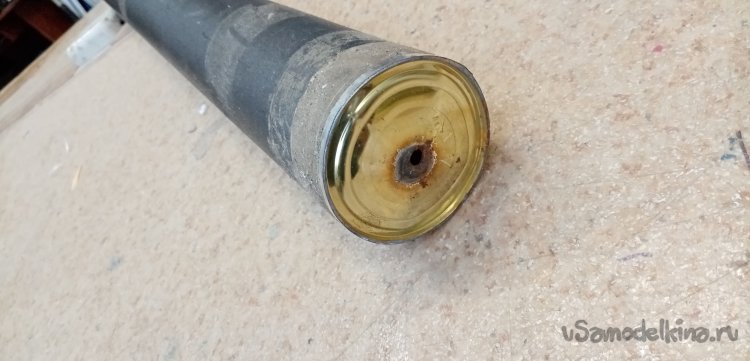

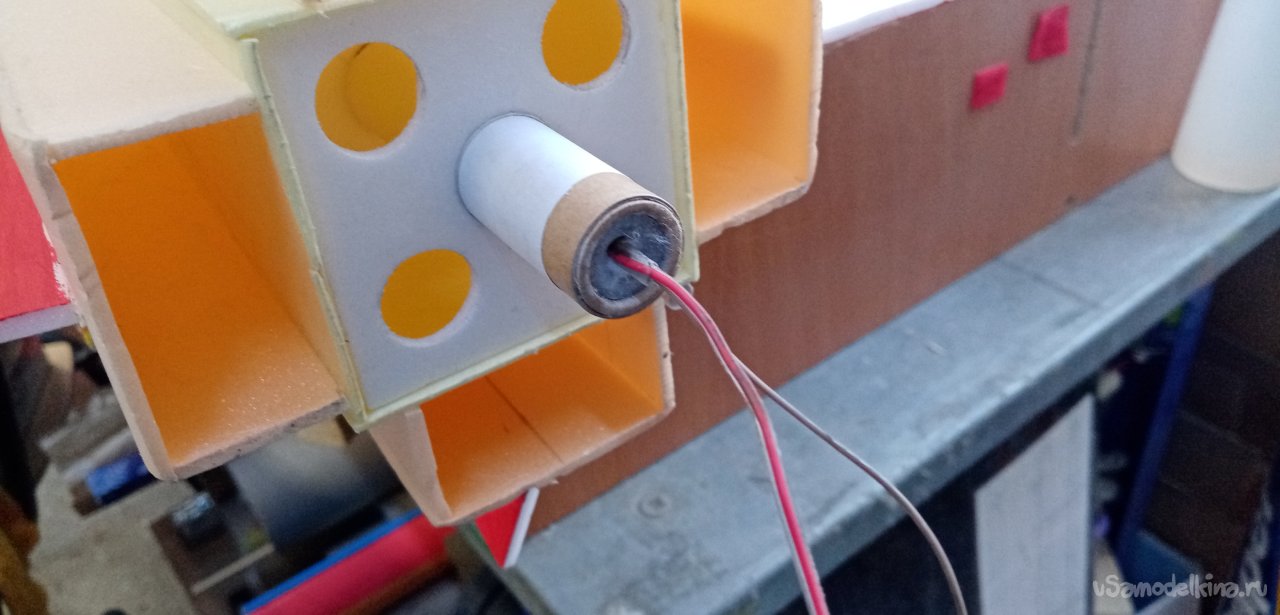

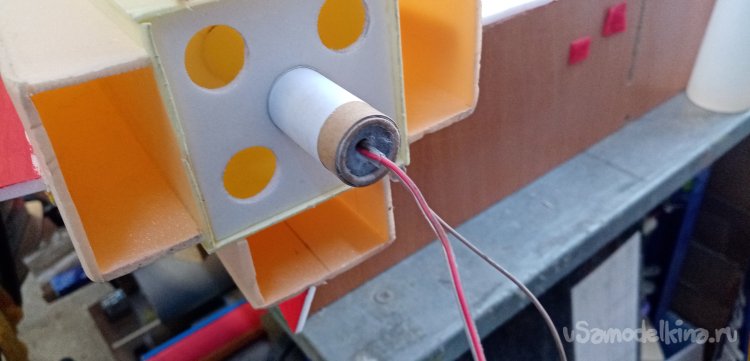

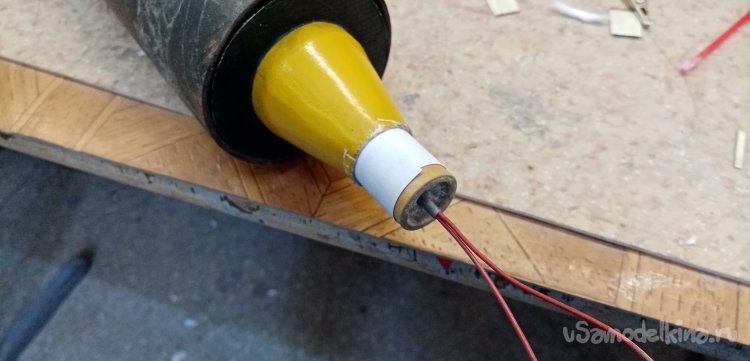

Устанавливаю донную часть трубы и провожу запальные провода в отверстие.

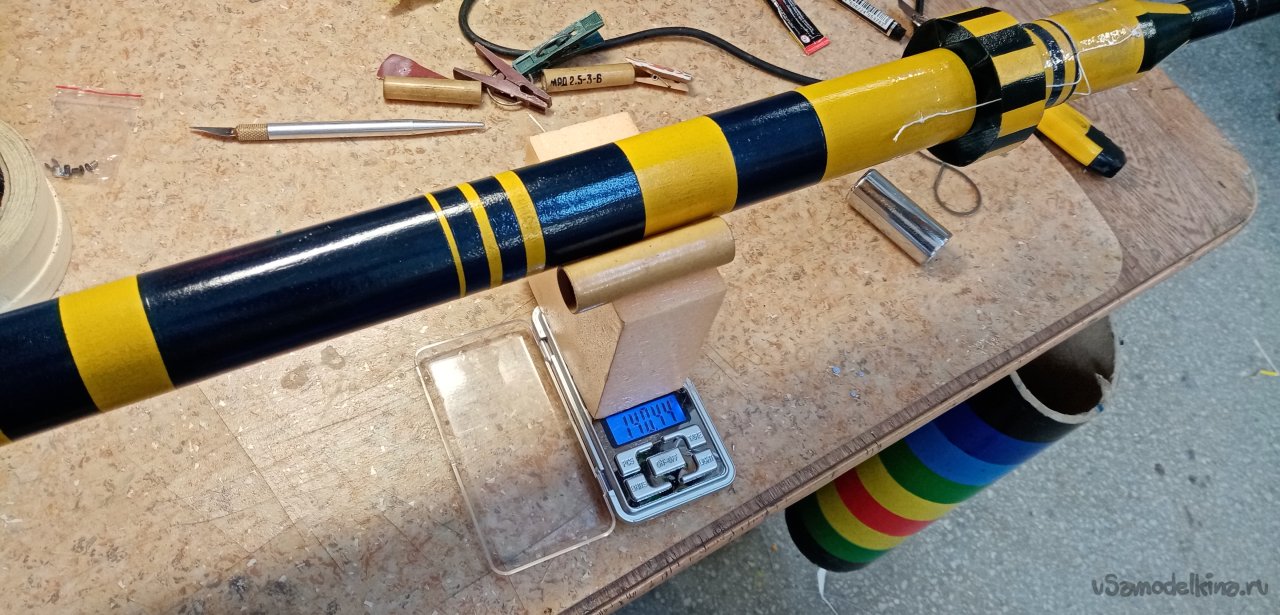

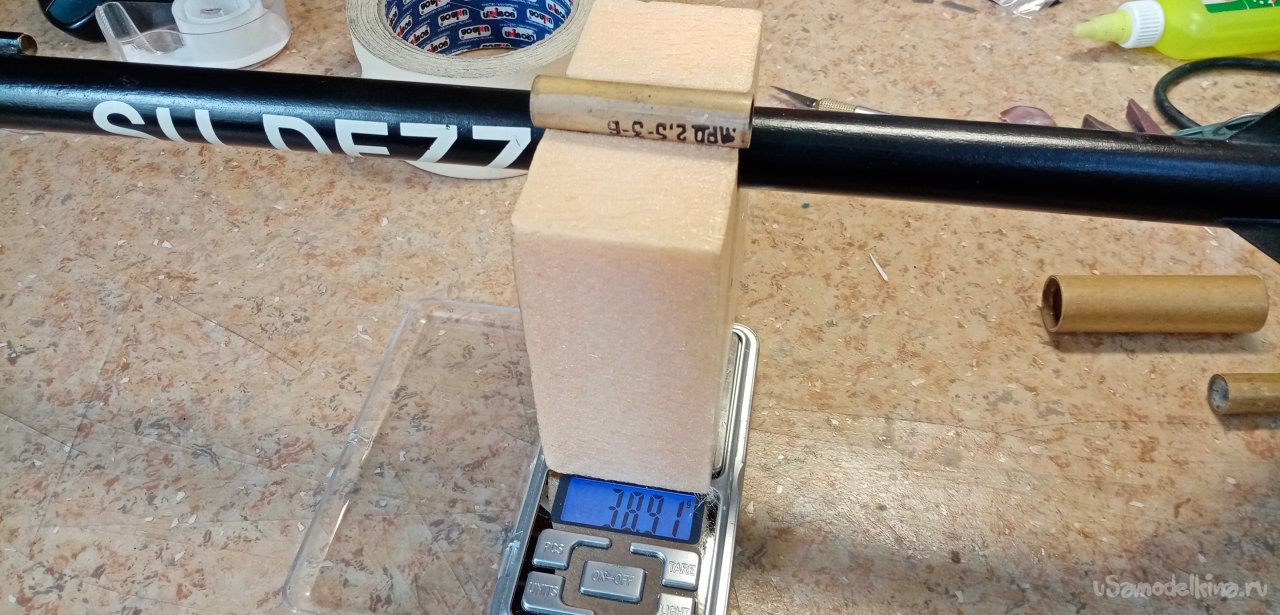

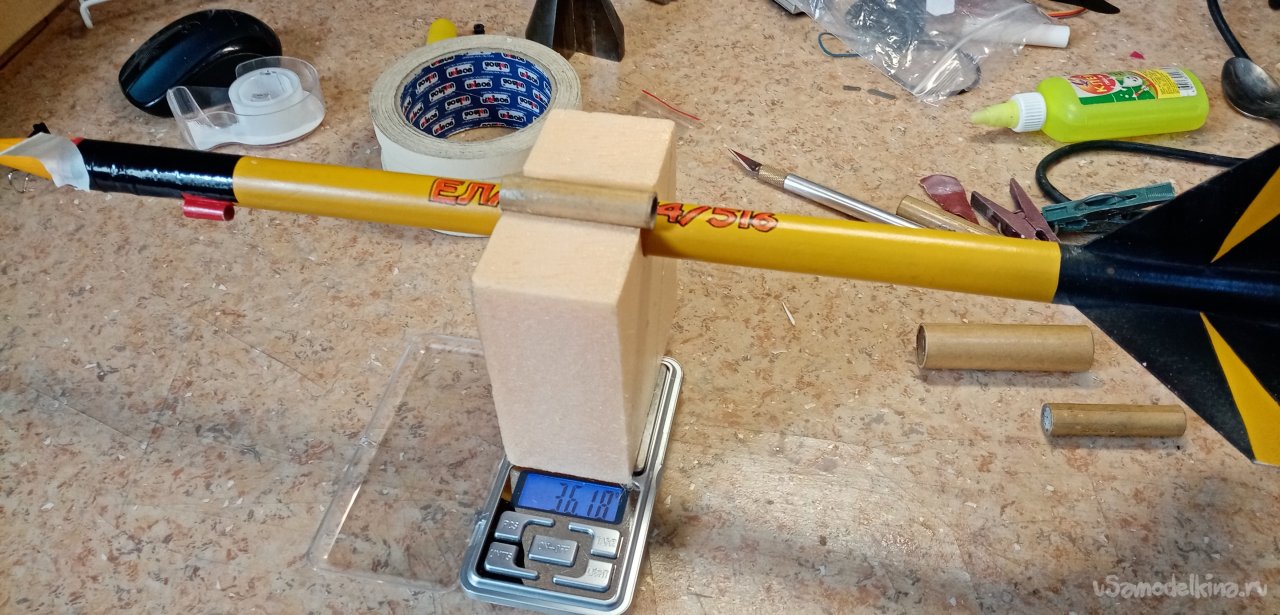

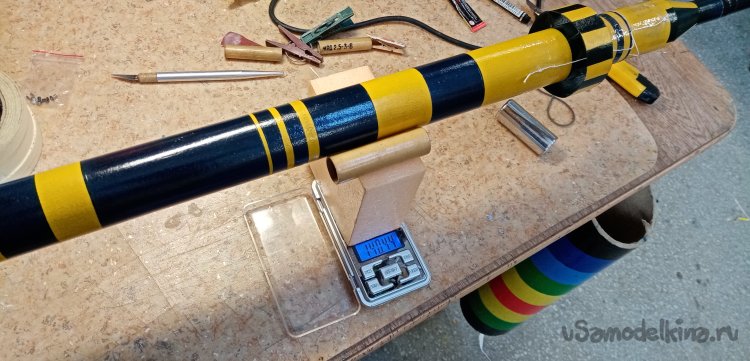

Сама ракета в снаряженном состоянии весит не много. Сто сорок грамм с копейками.
И еще немного пыльного боезапаса.

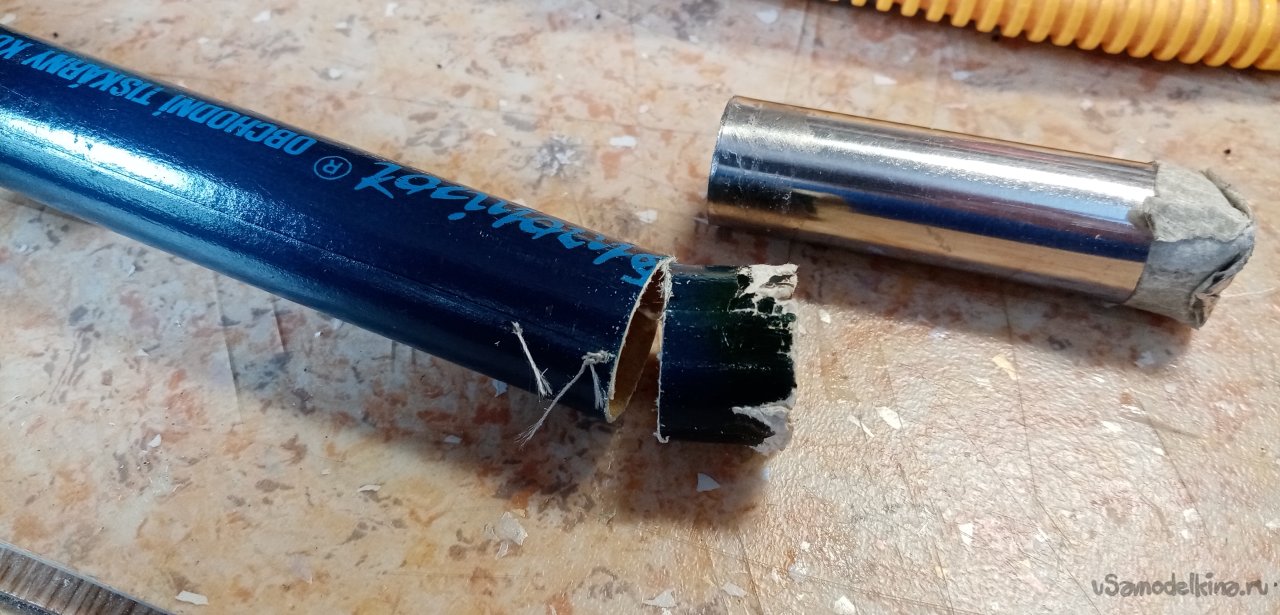

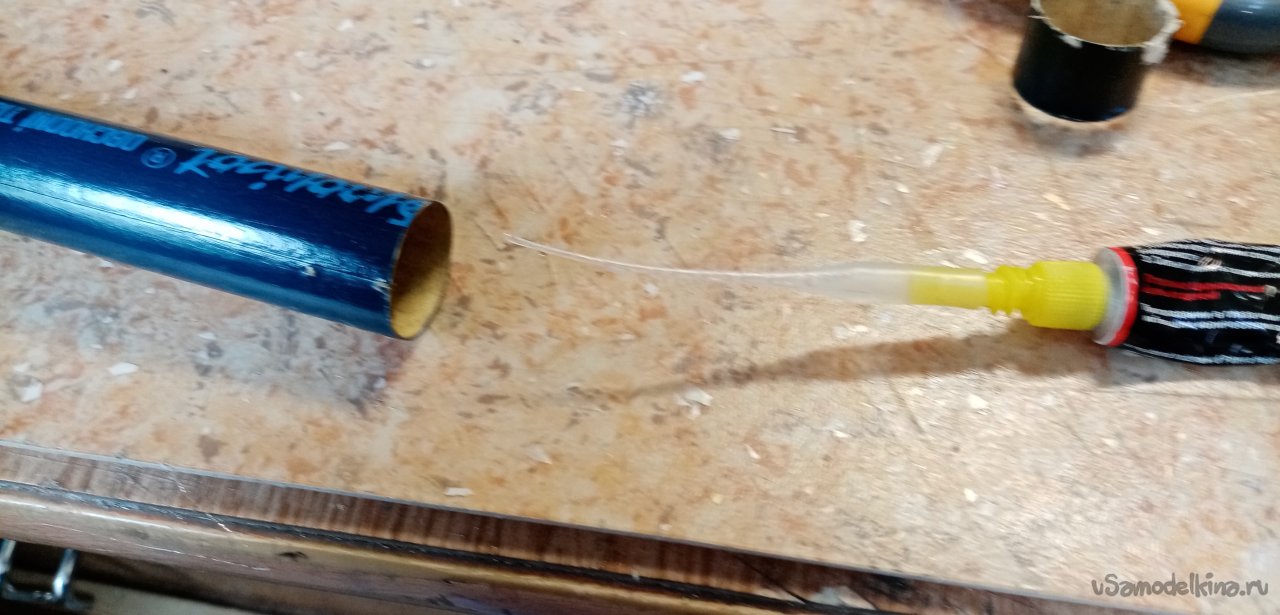

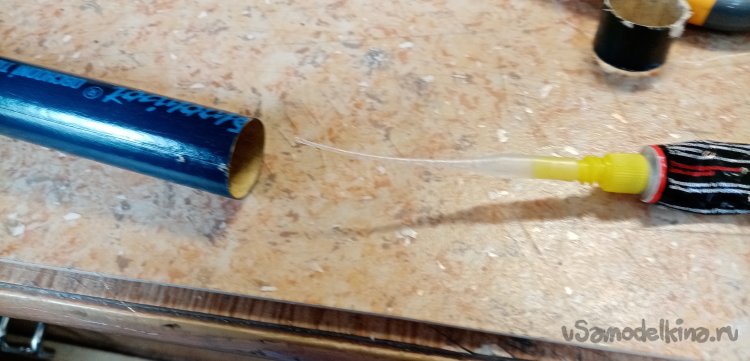

В этом варианте не сработала система спасения, ракета вошла в землю. Как видно бумажная трубка не сильно пострадала. Обрезаю разрушенное место и укрепляю края, пропитываю циакрином.

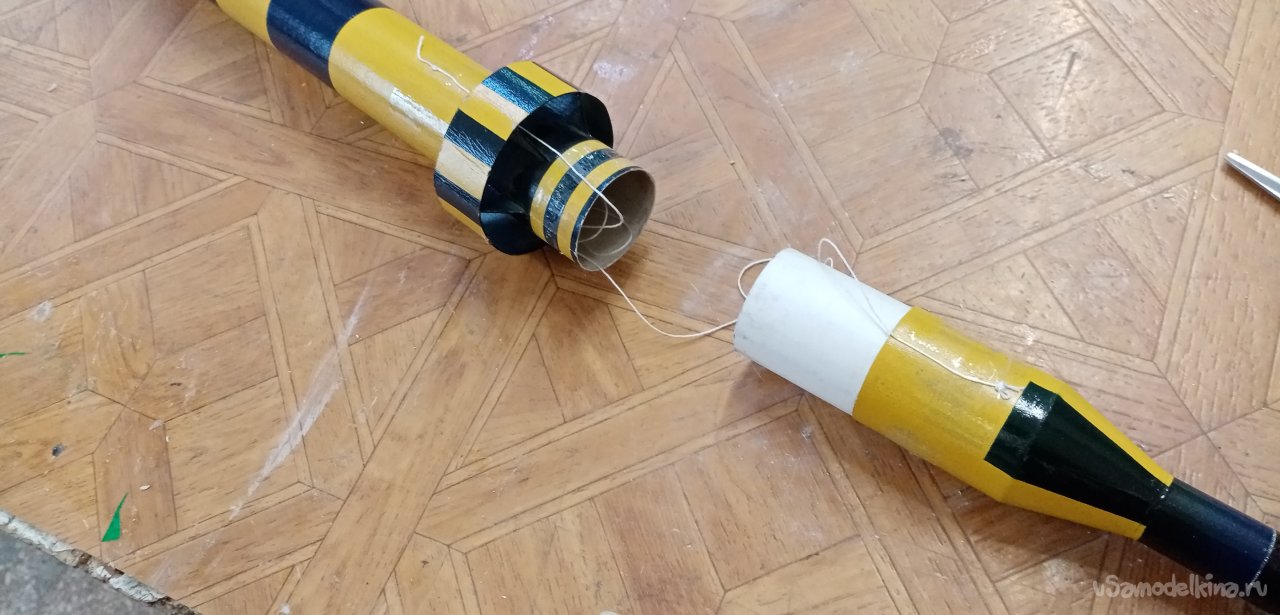

Осталась целой гильза соединения с носовым обтекателем, который понятное дело полностью разрушился. Изготовил новый носик из бумаги окрашенной в желтый цвет. И парашутик.

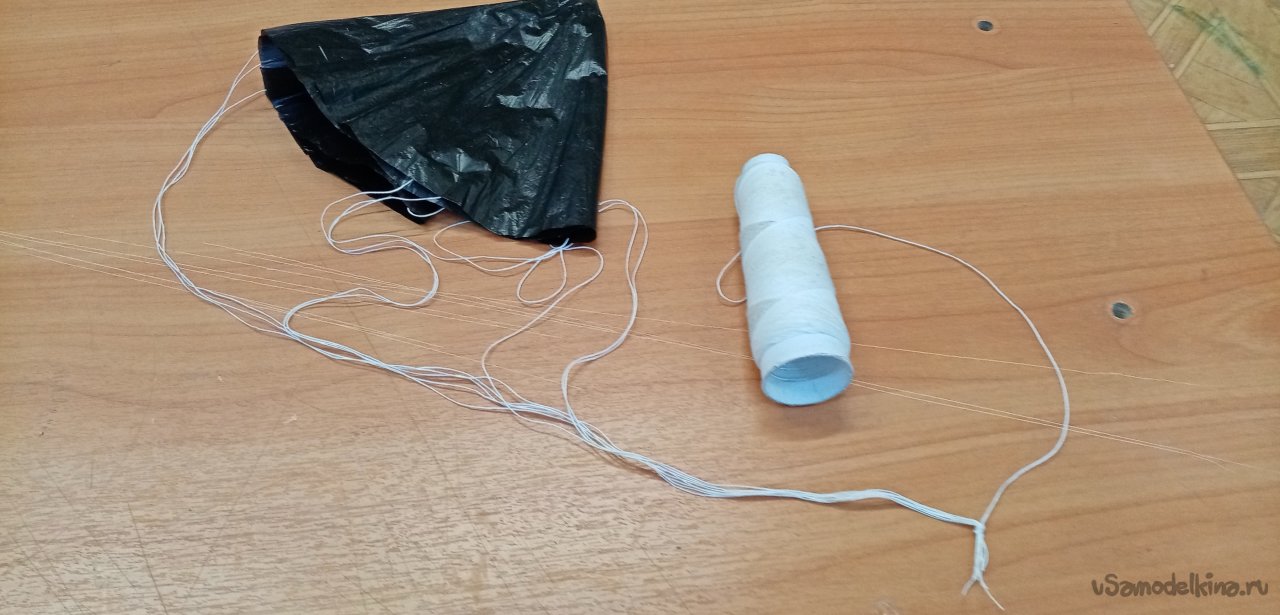

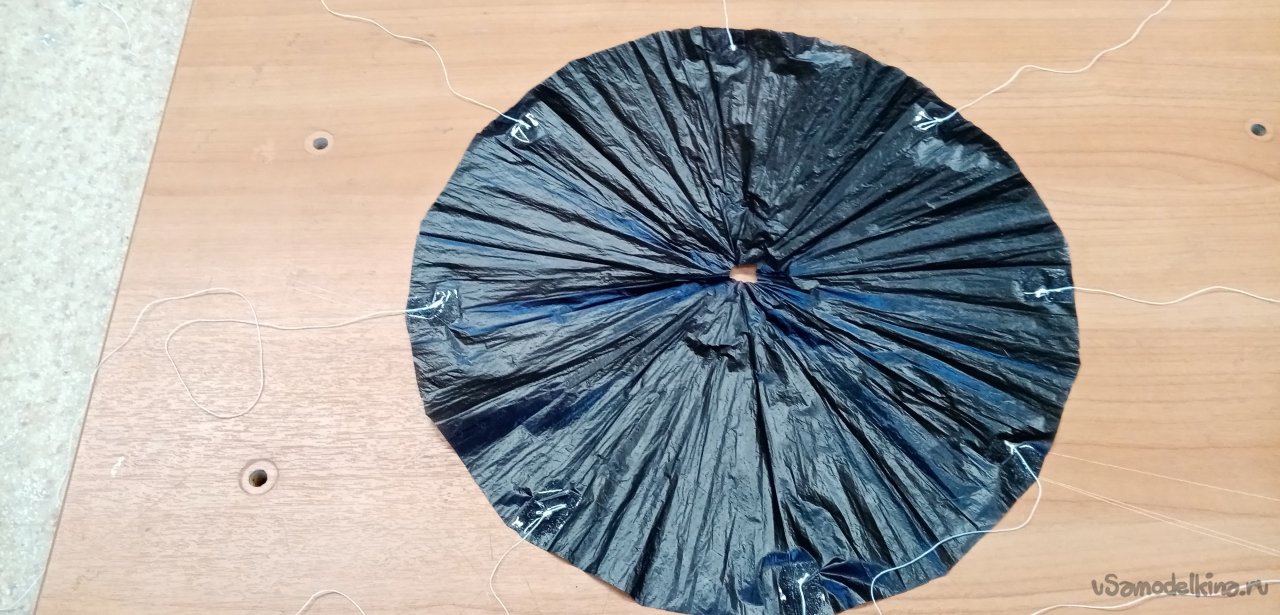

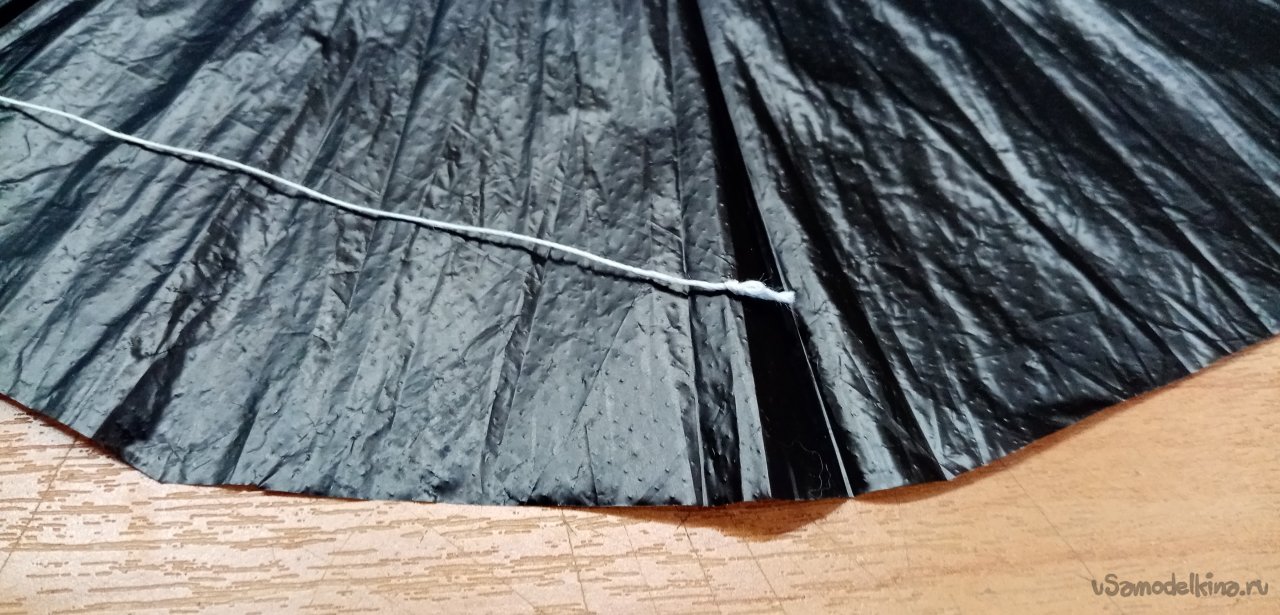

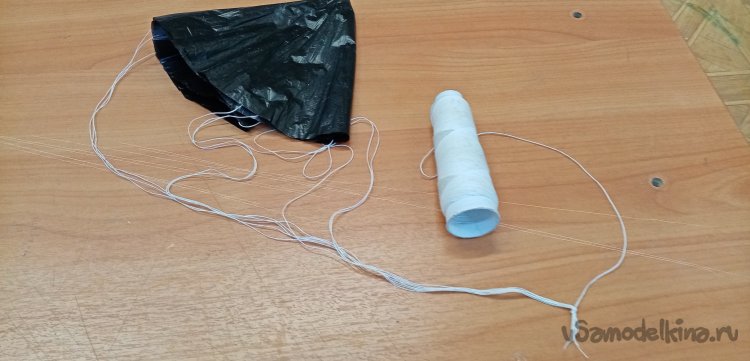

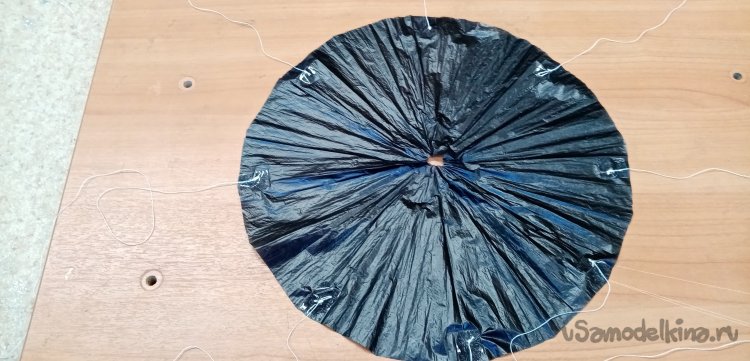

Следующий вариант система спасения черного цвета. Далеко видно. Стараюсь изготовить купал не большого размера. Поскольку ракеты легкие и при большом диаметре её может далеко унести и даже совсем. Такие случаи были.
Лабиринтное уплотнение и собираю ракету.

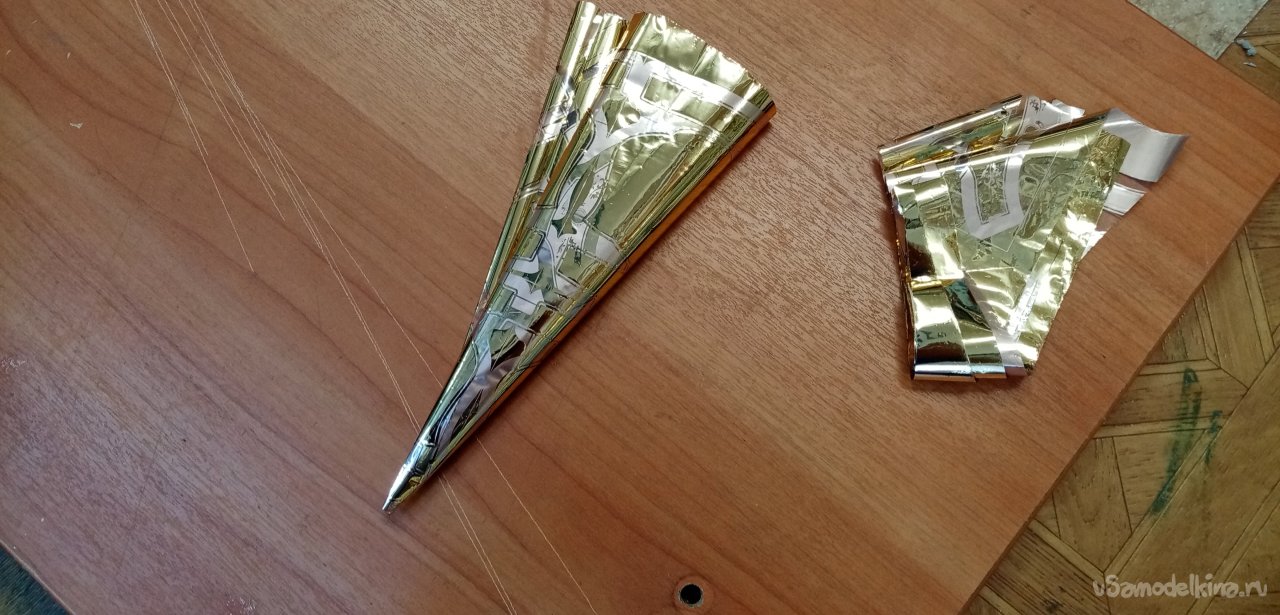

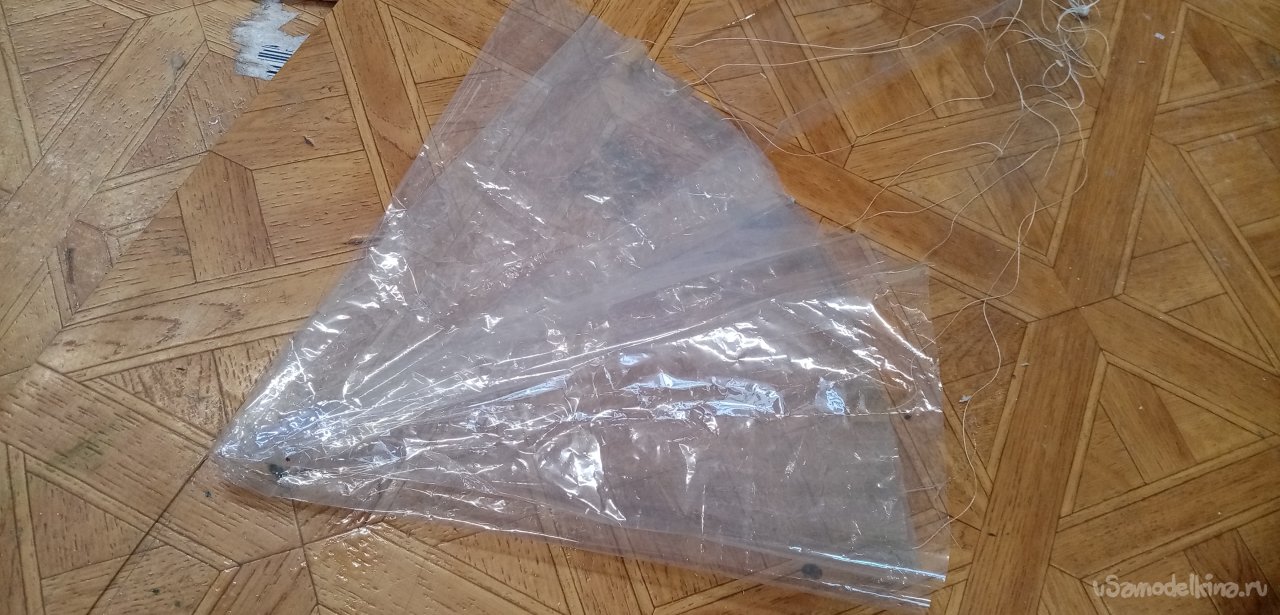

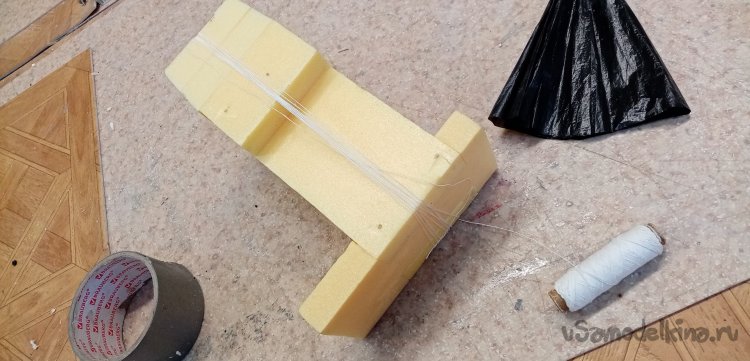

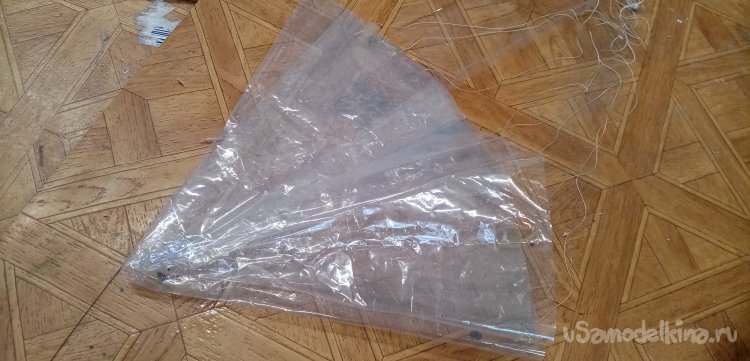

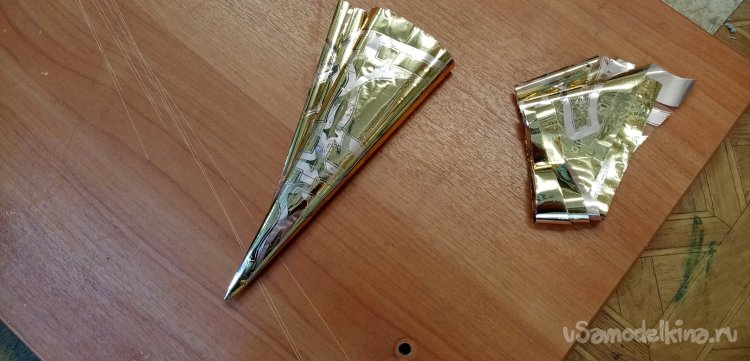

Немного подробнее как складываю купол системы спасения.

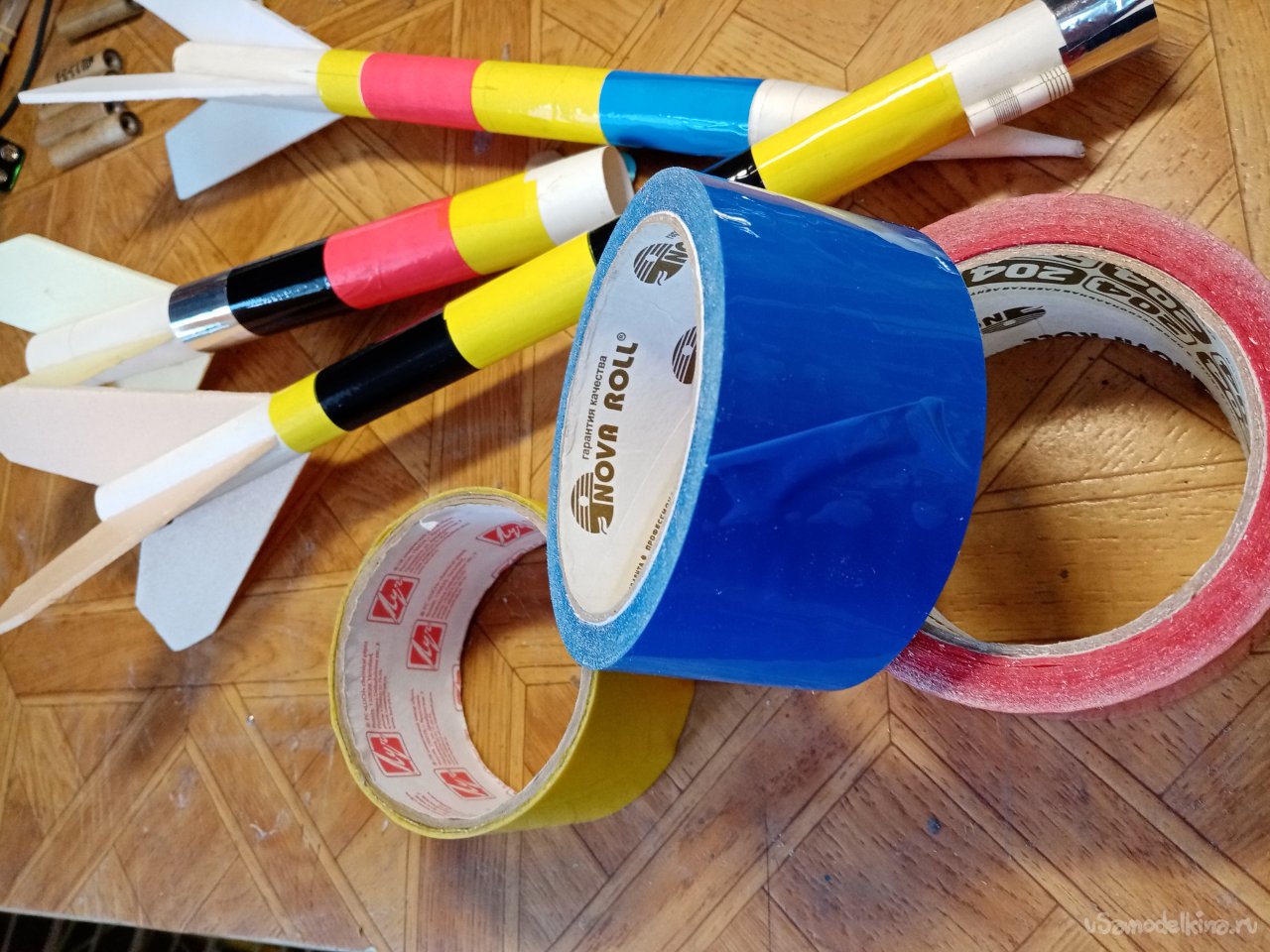

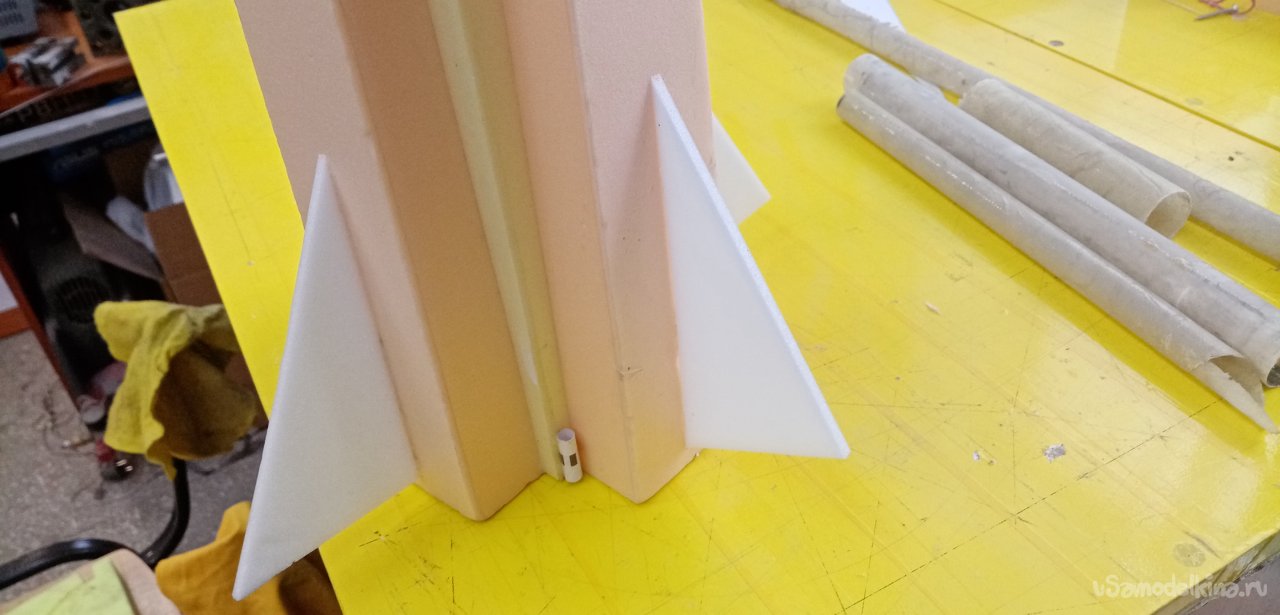

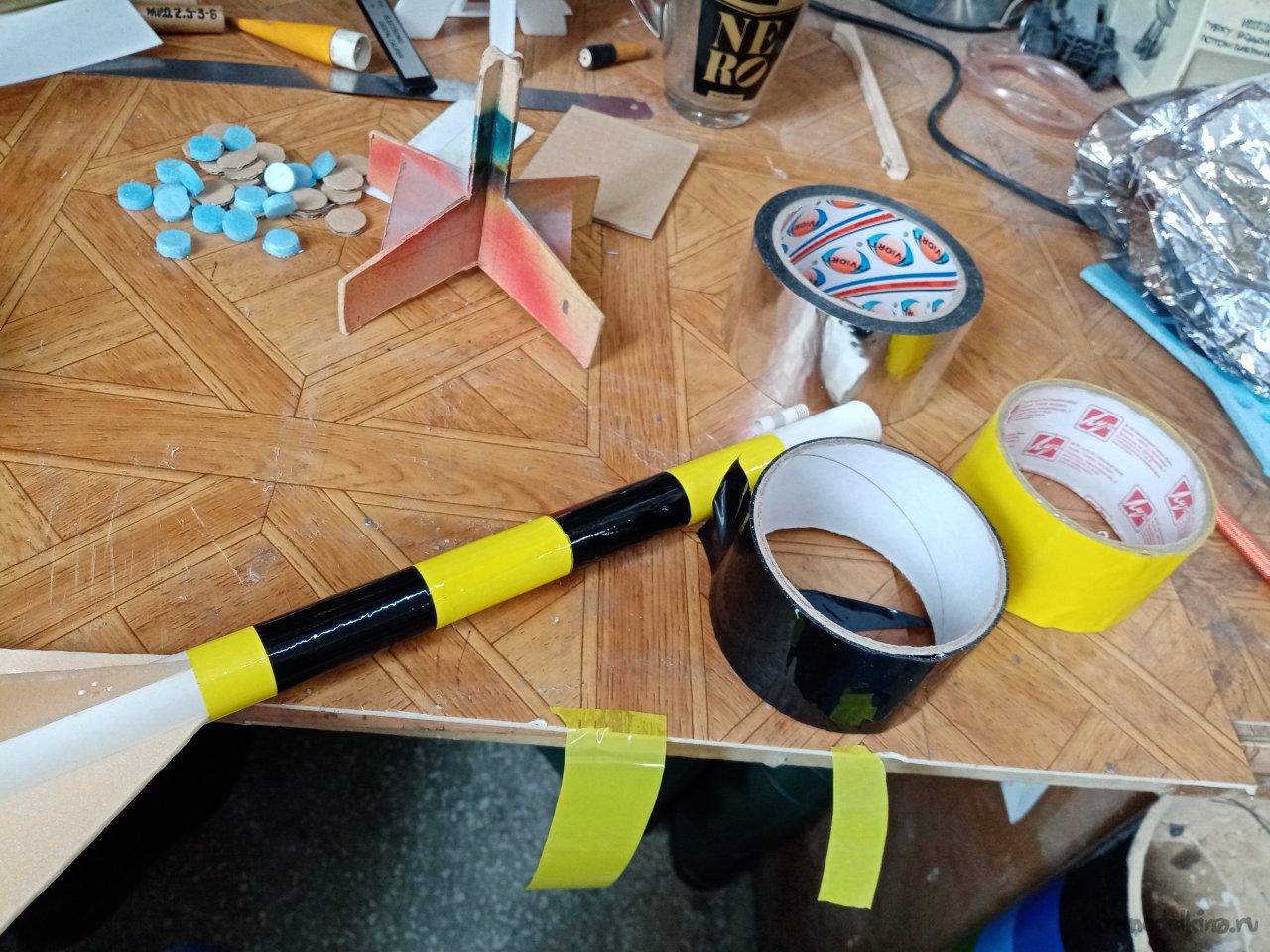

Ребята тоже готовятся к стартам. Ракеты по проще конструкцией. Для прочности и красоты оклеены цветным скотчем.

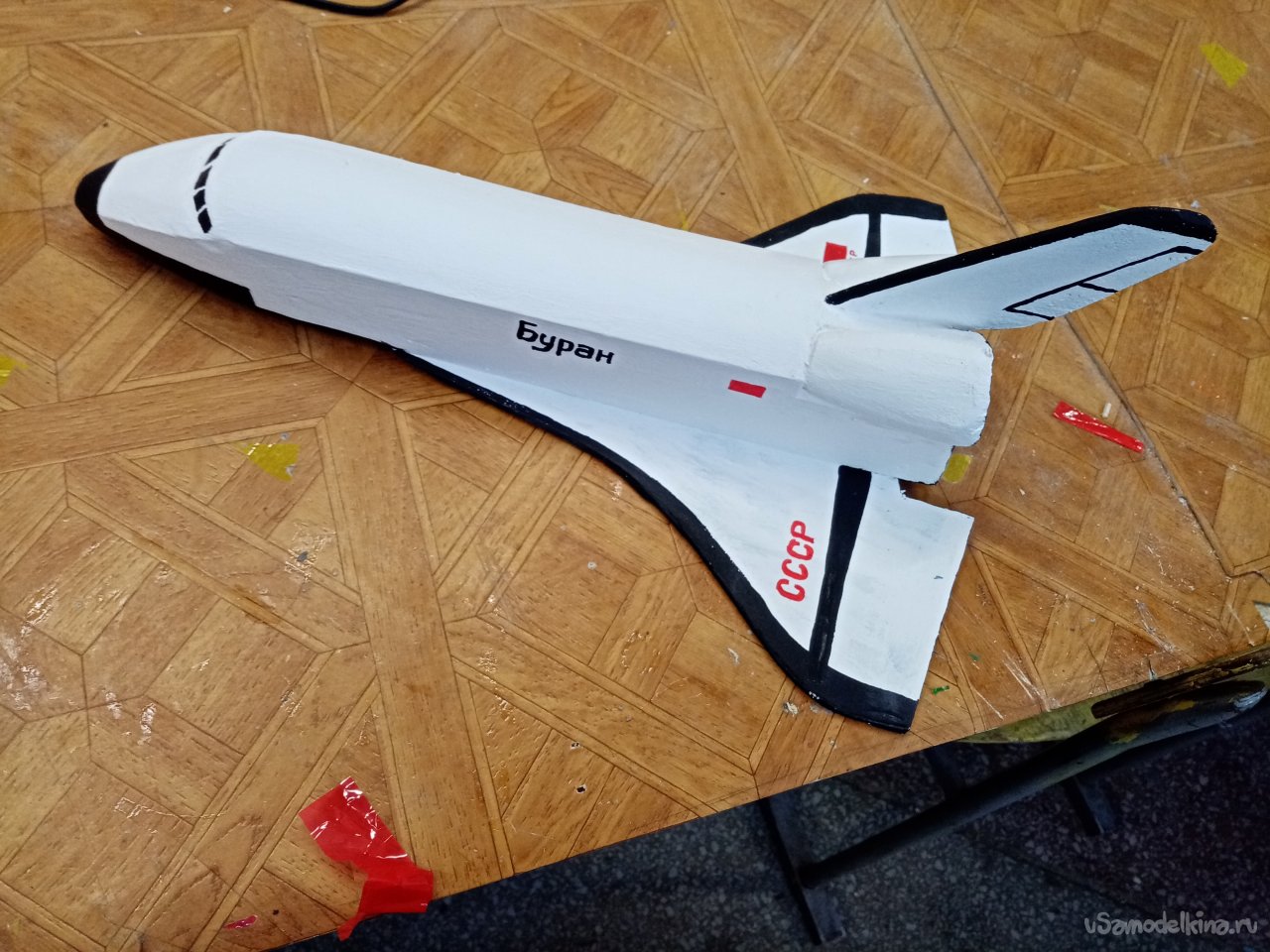

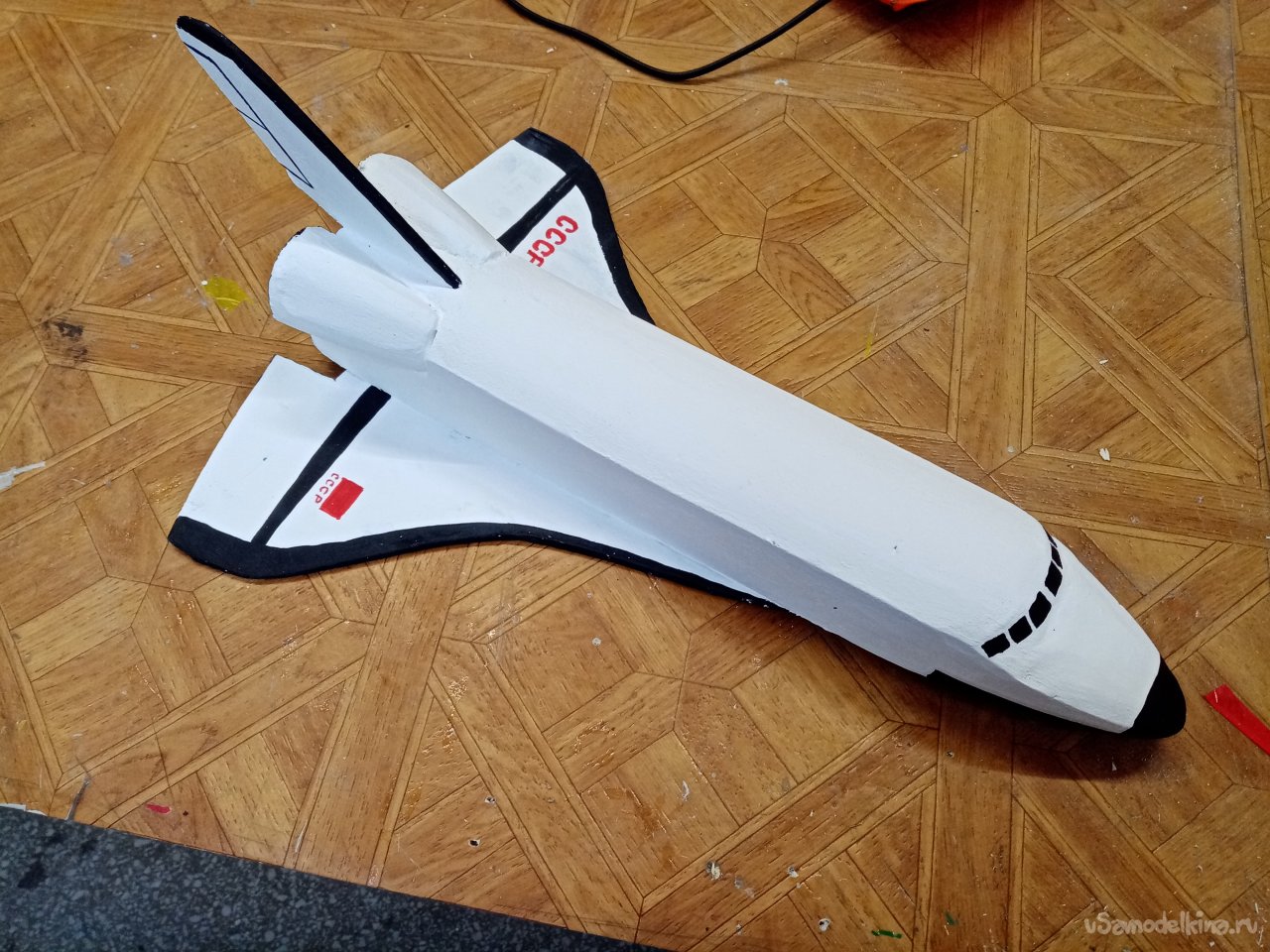

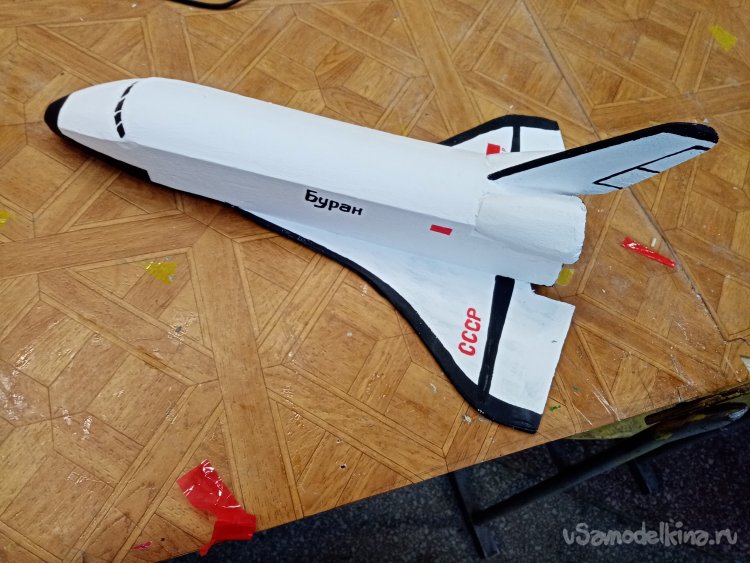

И даже есть в комплекте БУРАН.

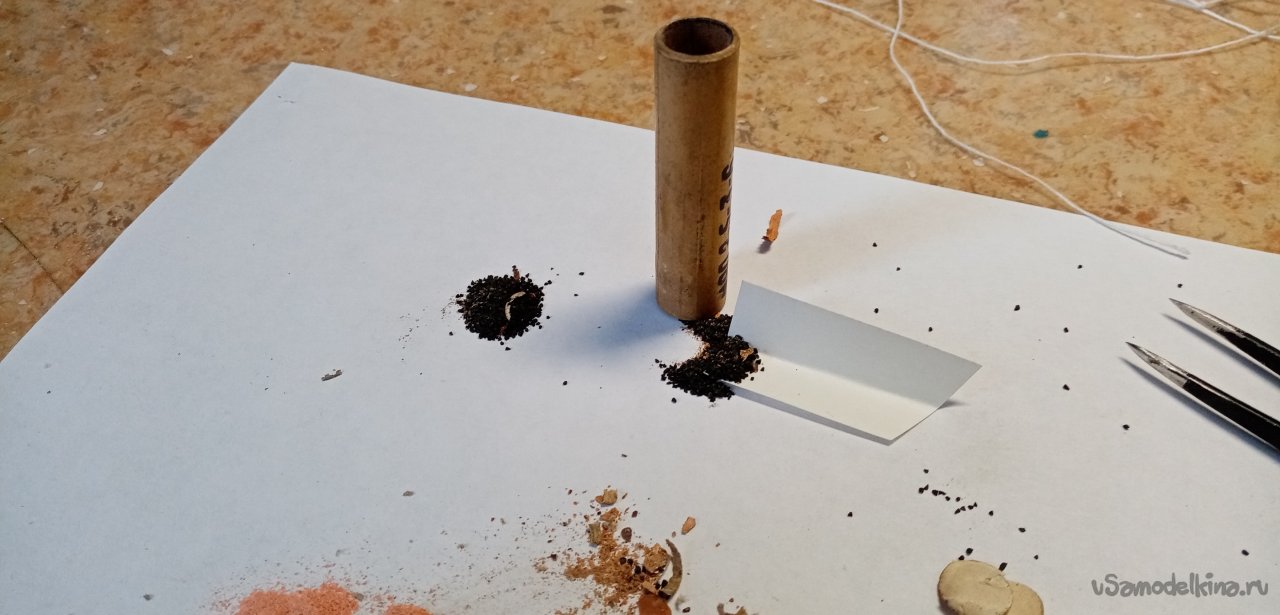

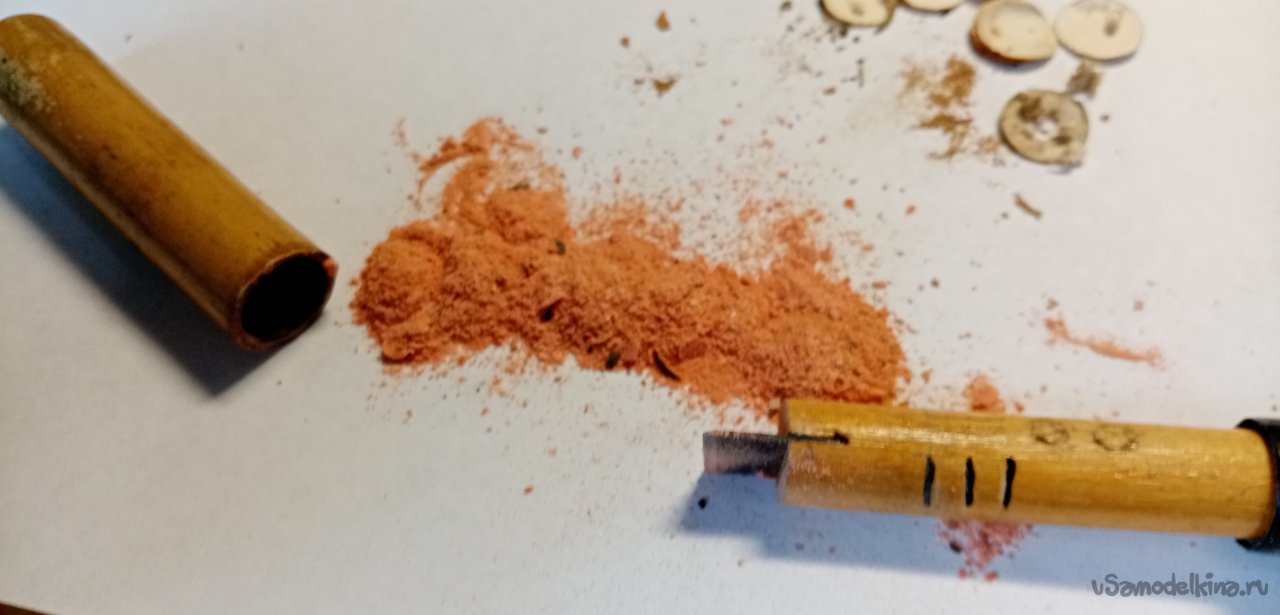

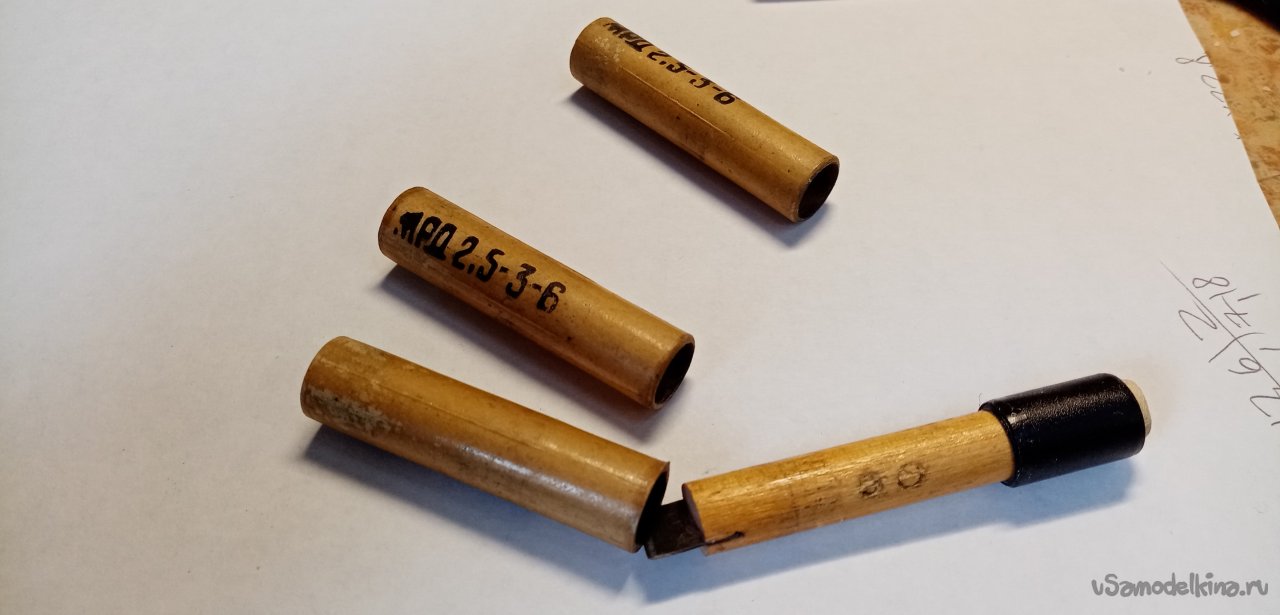

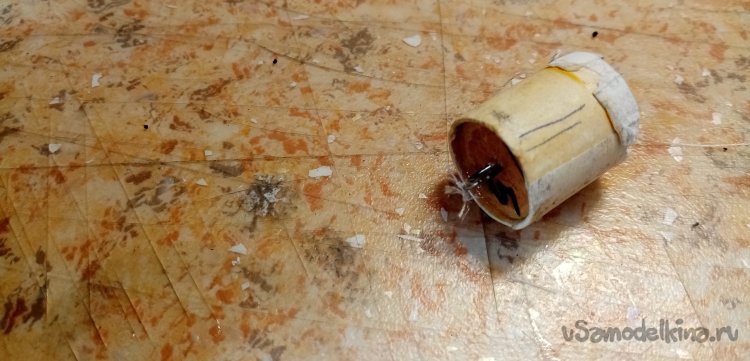

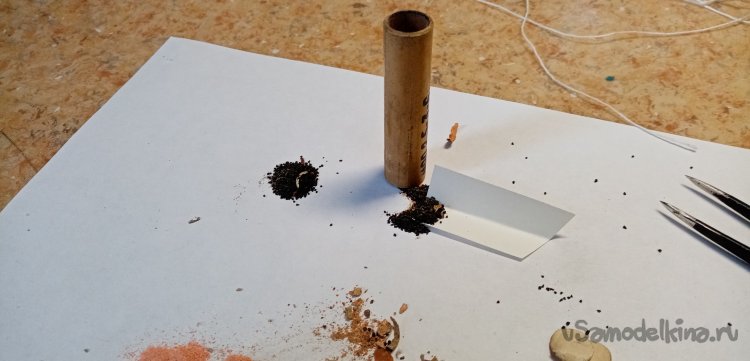

В некоторое ракеты устанавливаю двигатели меньшей тяги. Уменьшаю время горения вышибного заряда с 6 секунд до трех. Спецприспособлением высверливаю шашку замедлителя на нужную величину и собираю двигатель обратно.

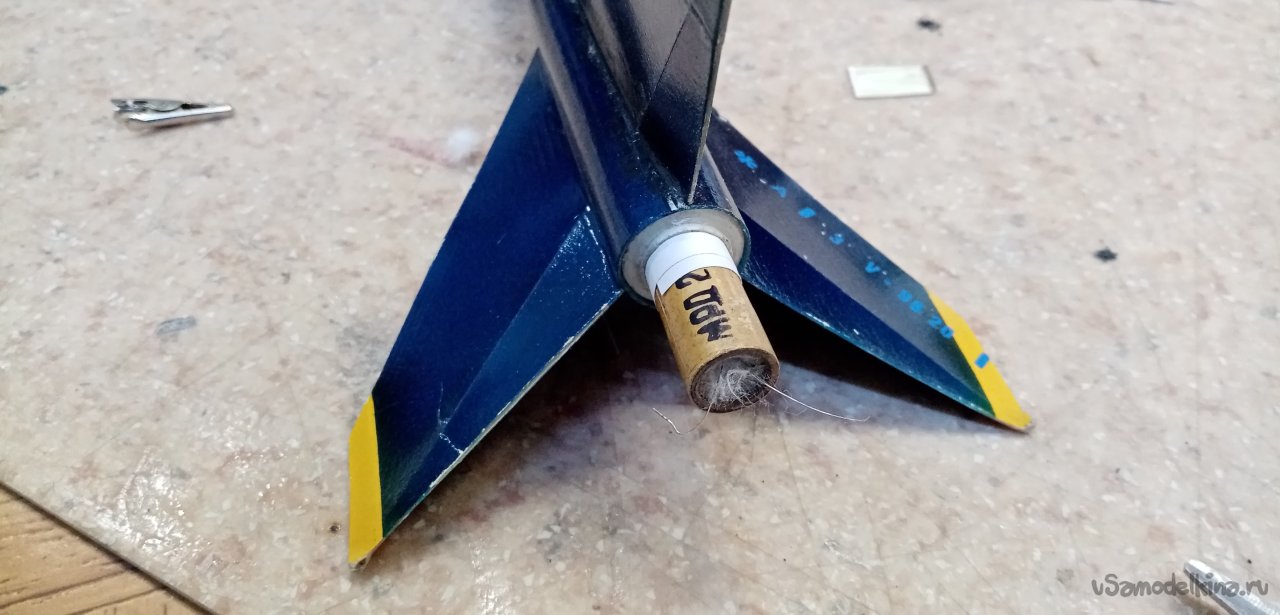

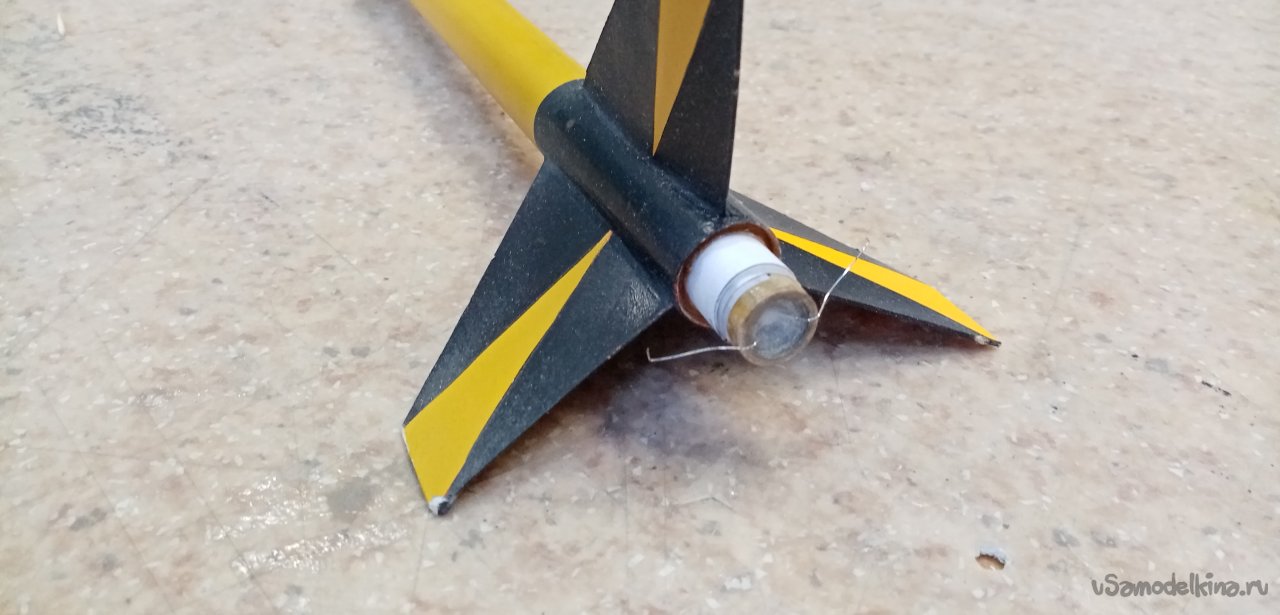

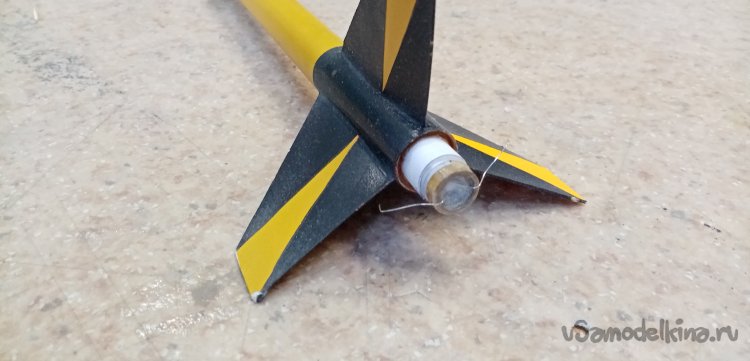

Устанавливаю запал поджига.

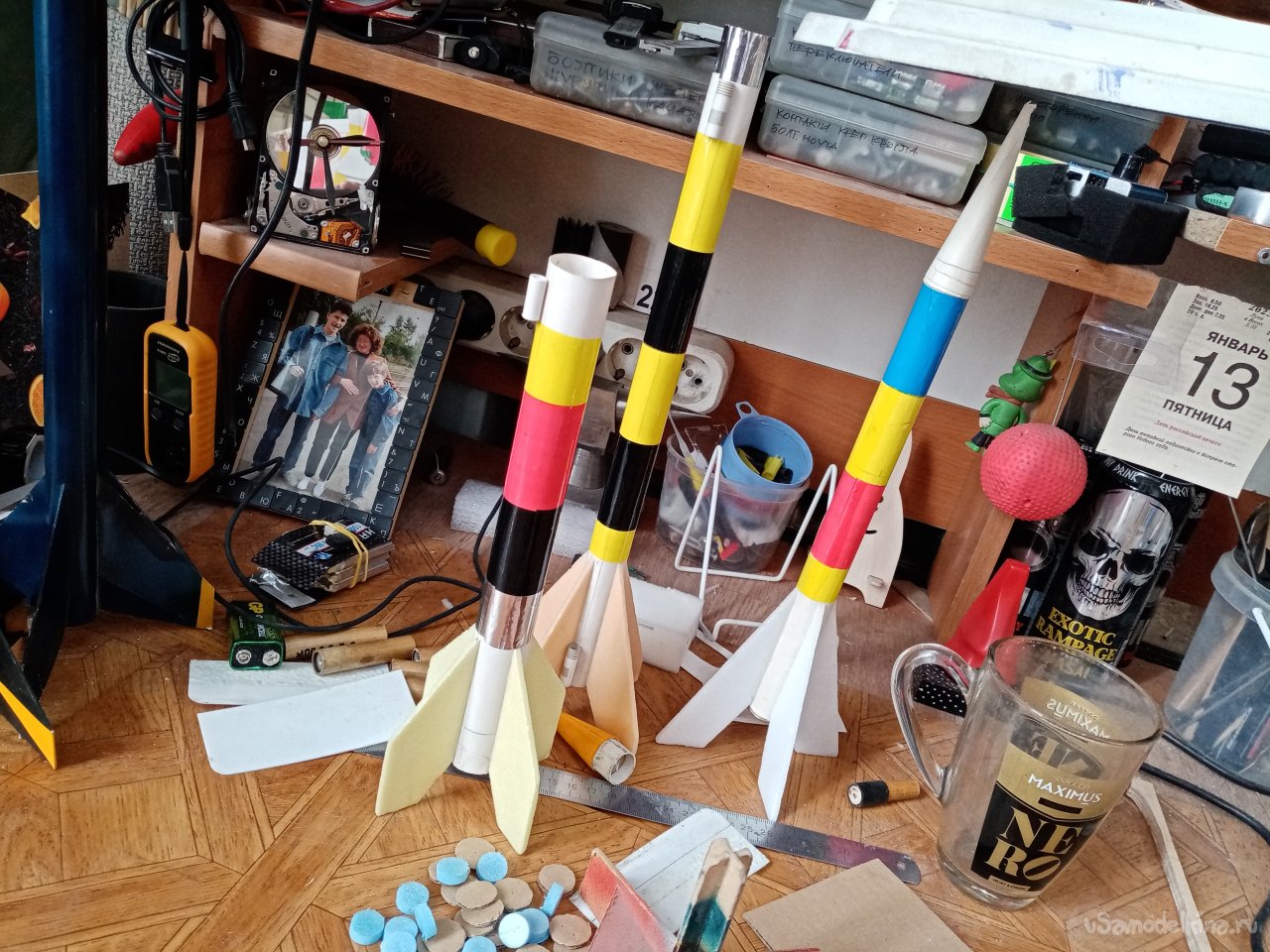

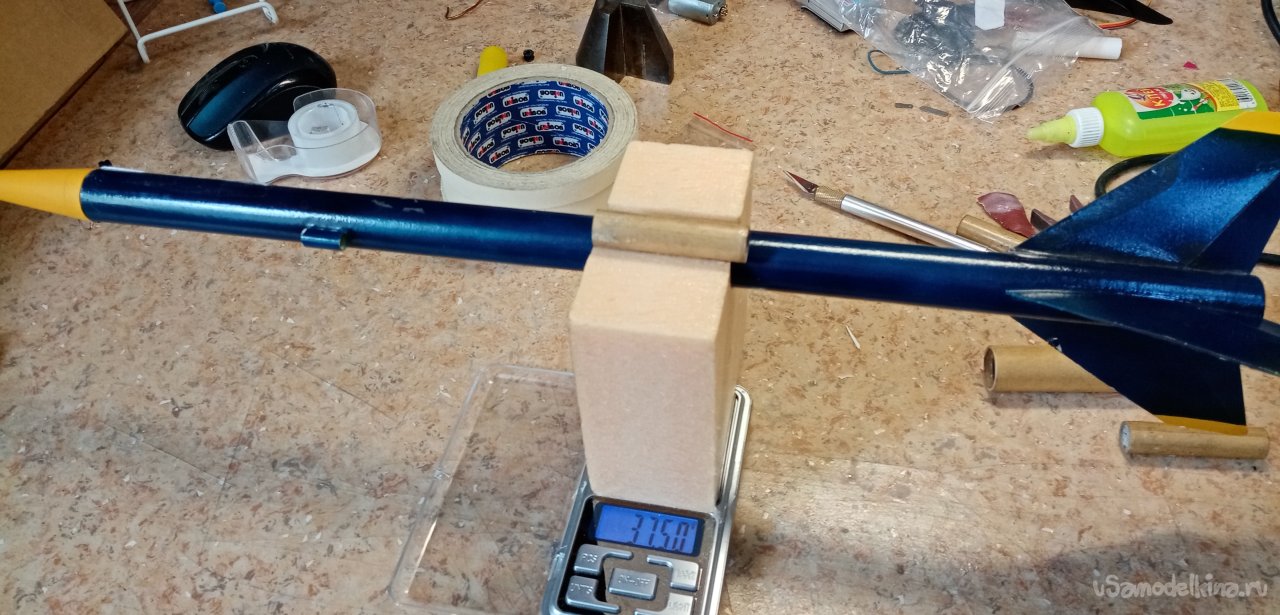

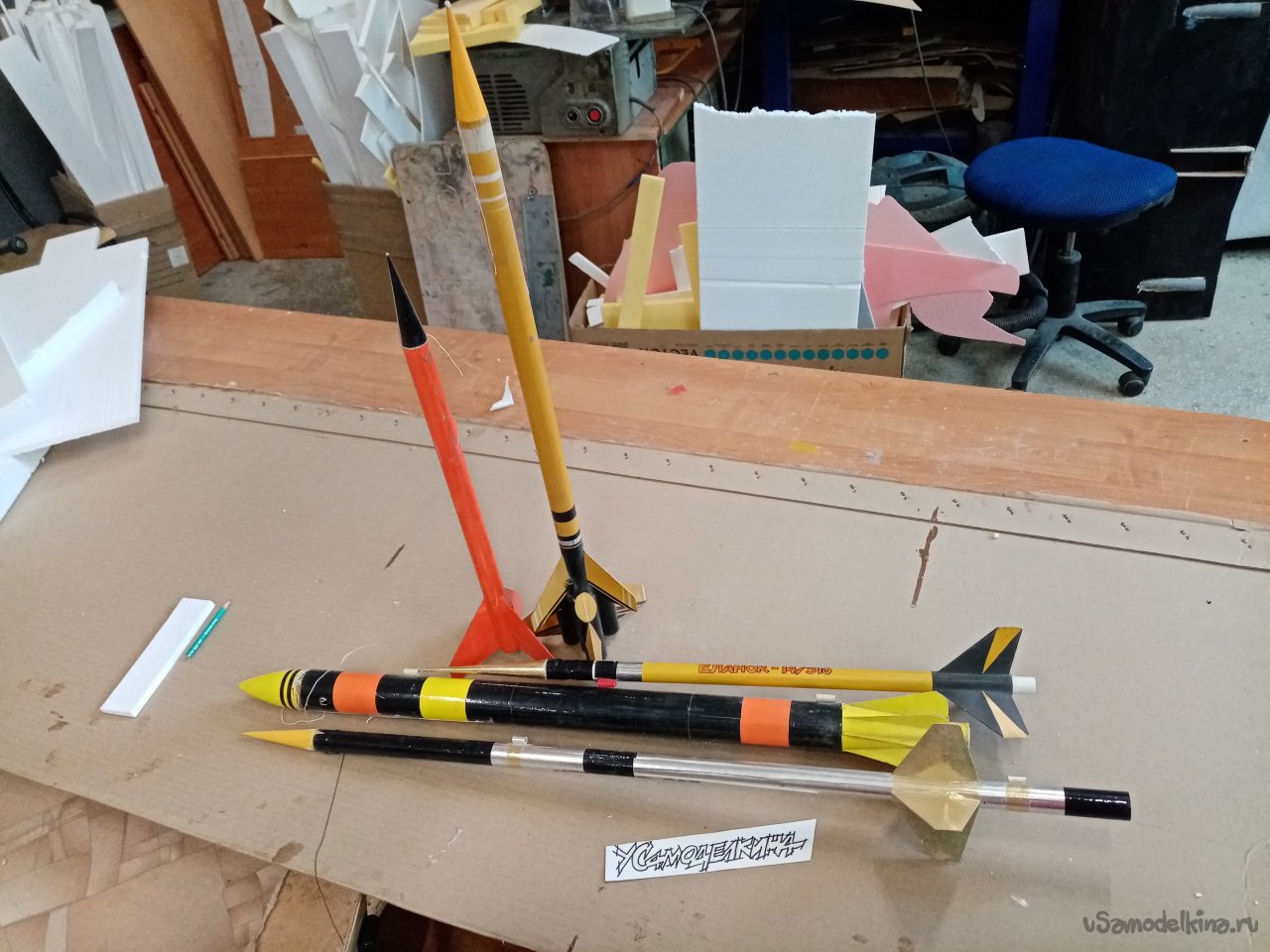

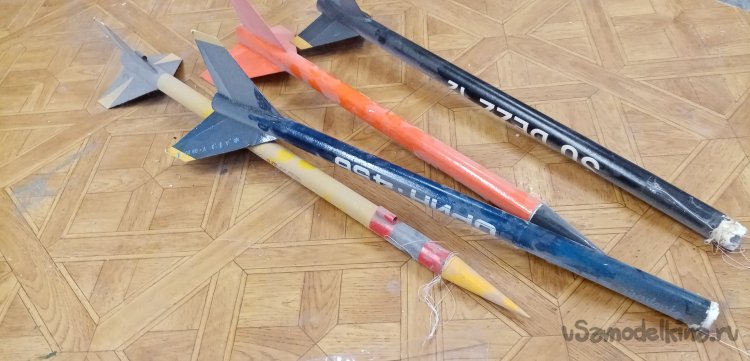

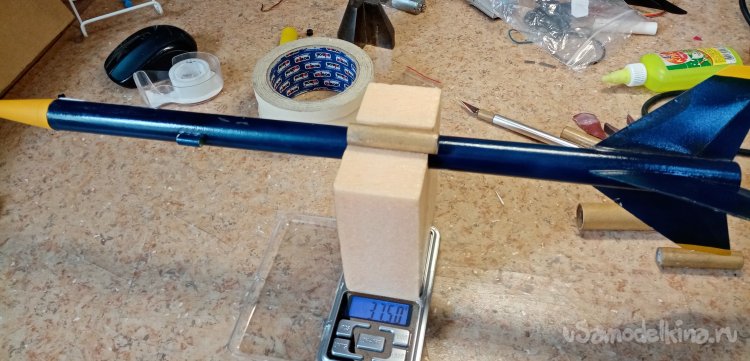

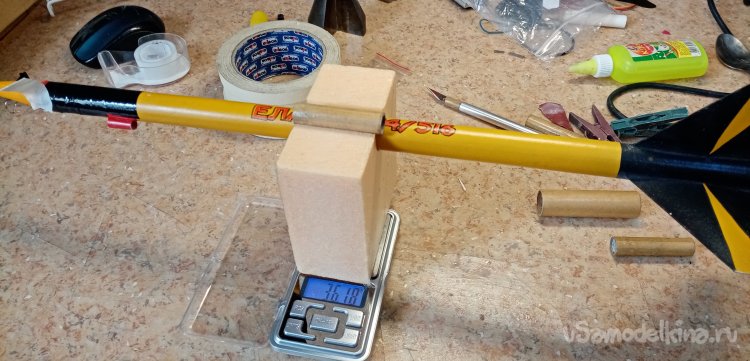

И весовое разнообразие ракет.

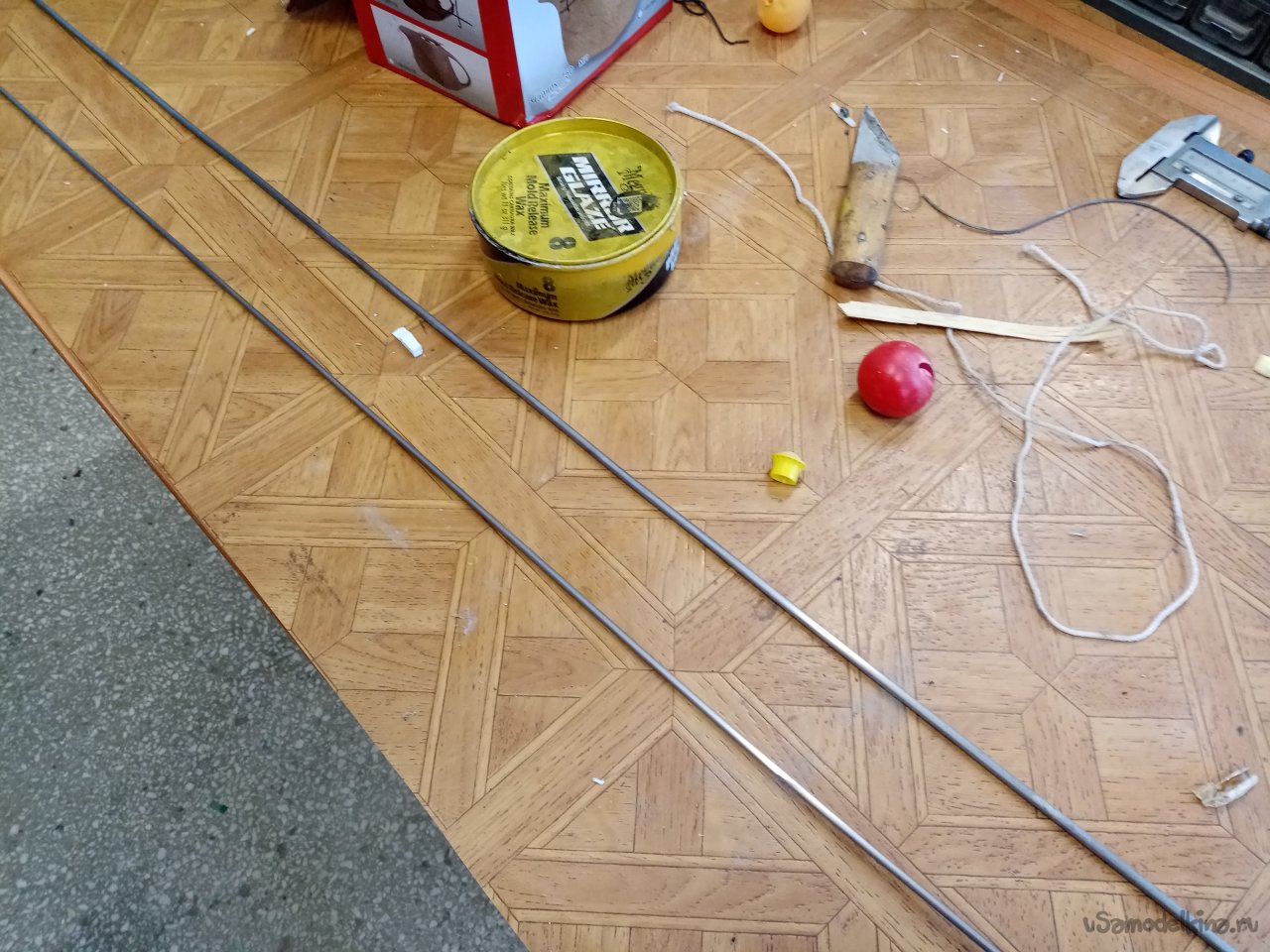

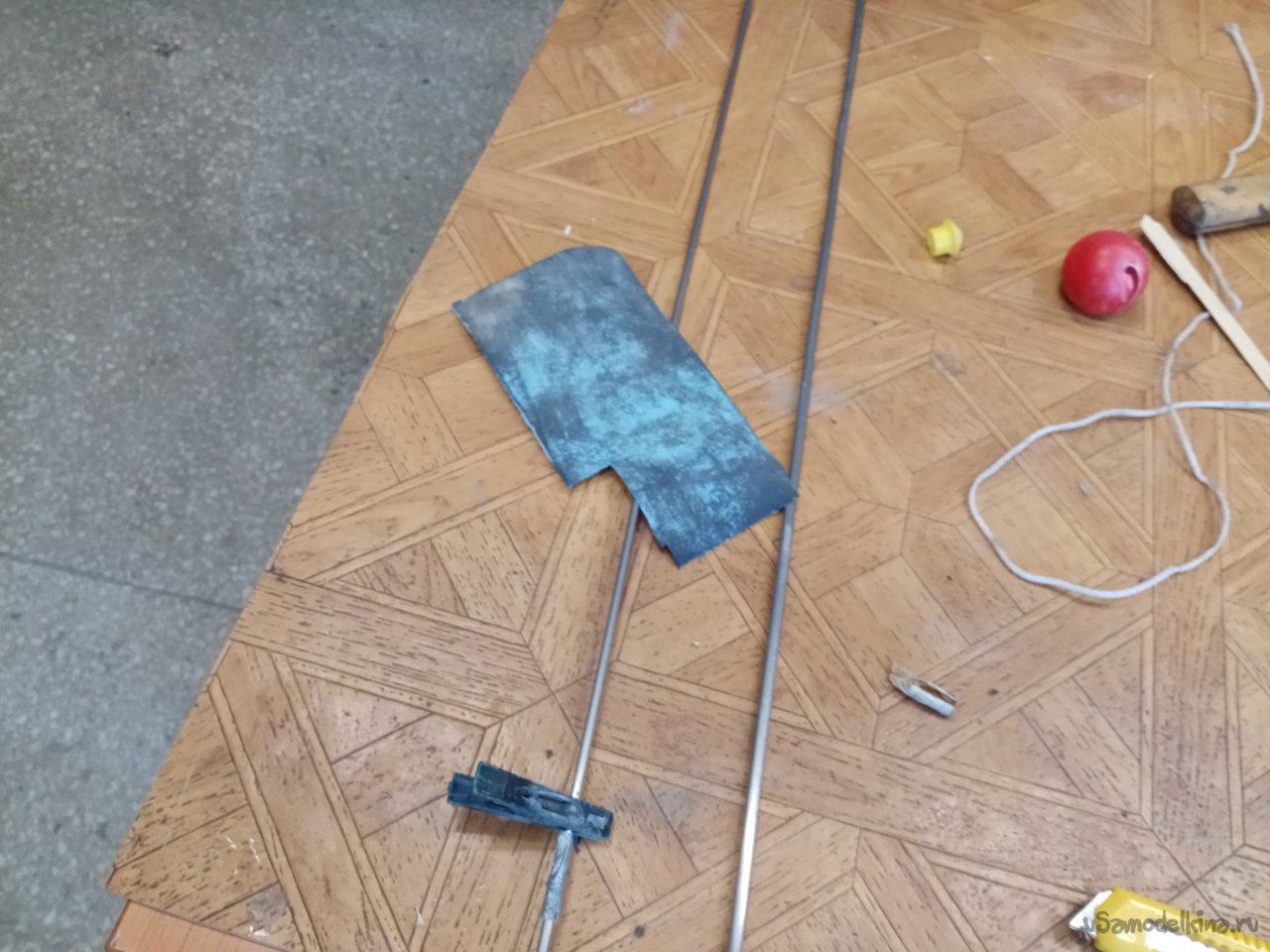

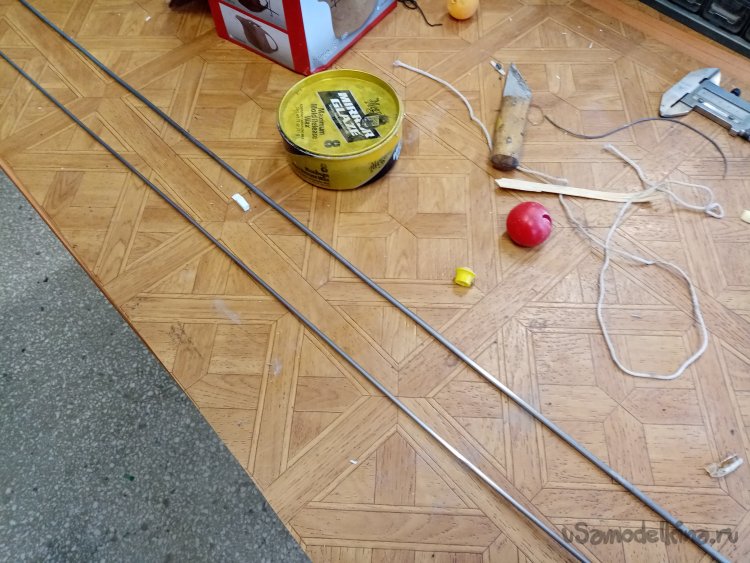

Направляющие очищаю шкуркой и натираю восковой мастикой.

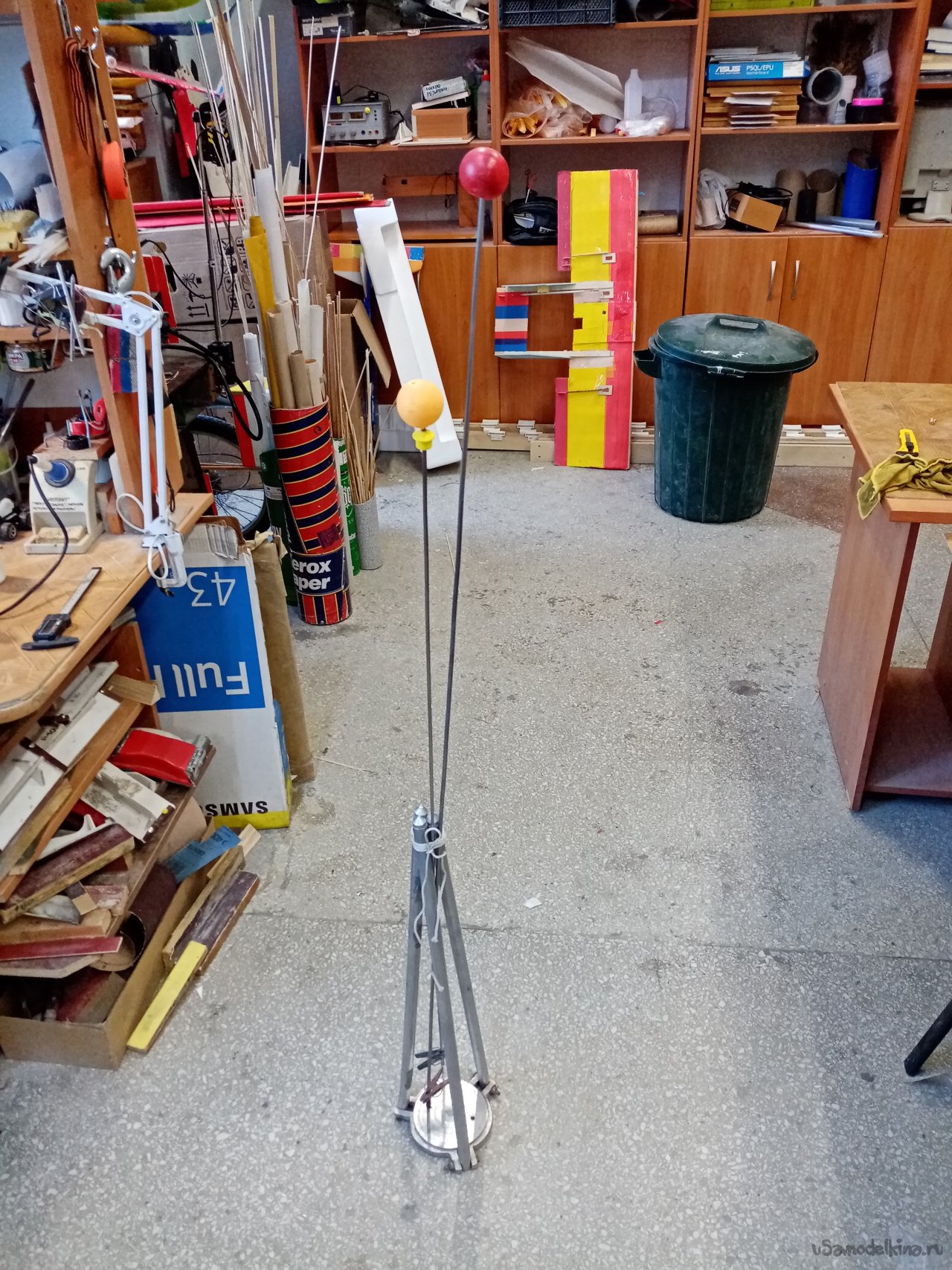

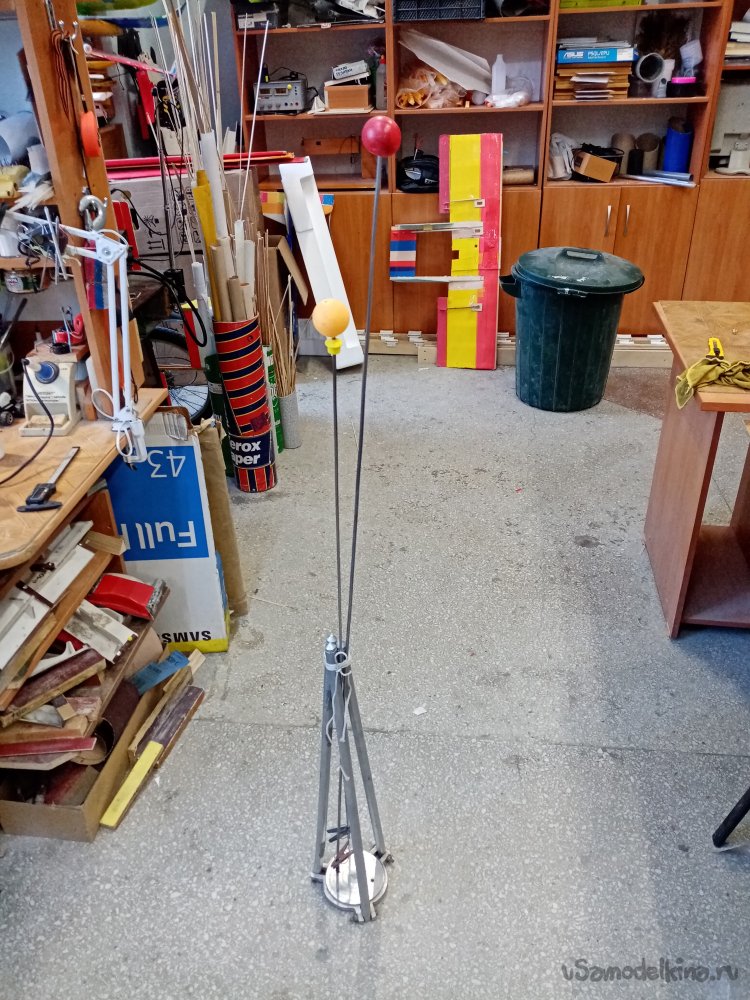

Стартовый стол в транспортном положении.

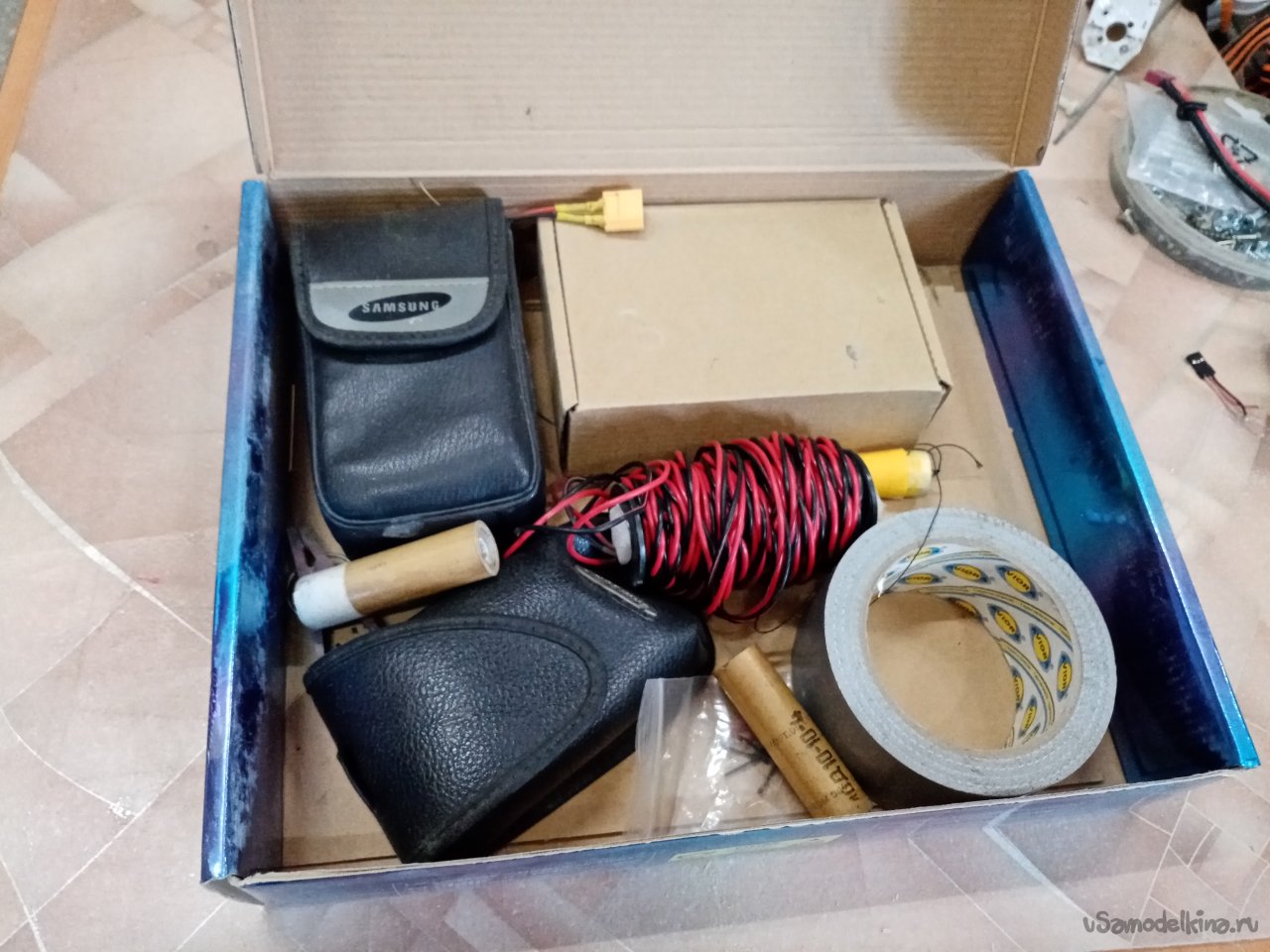

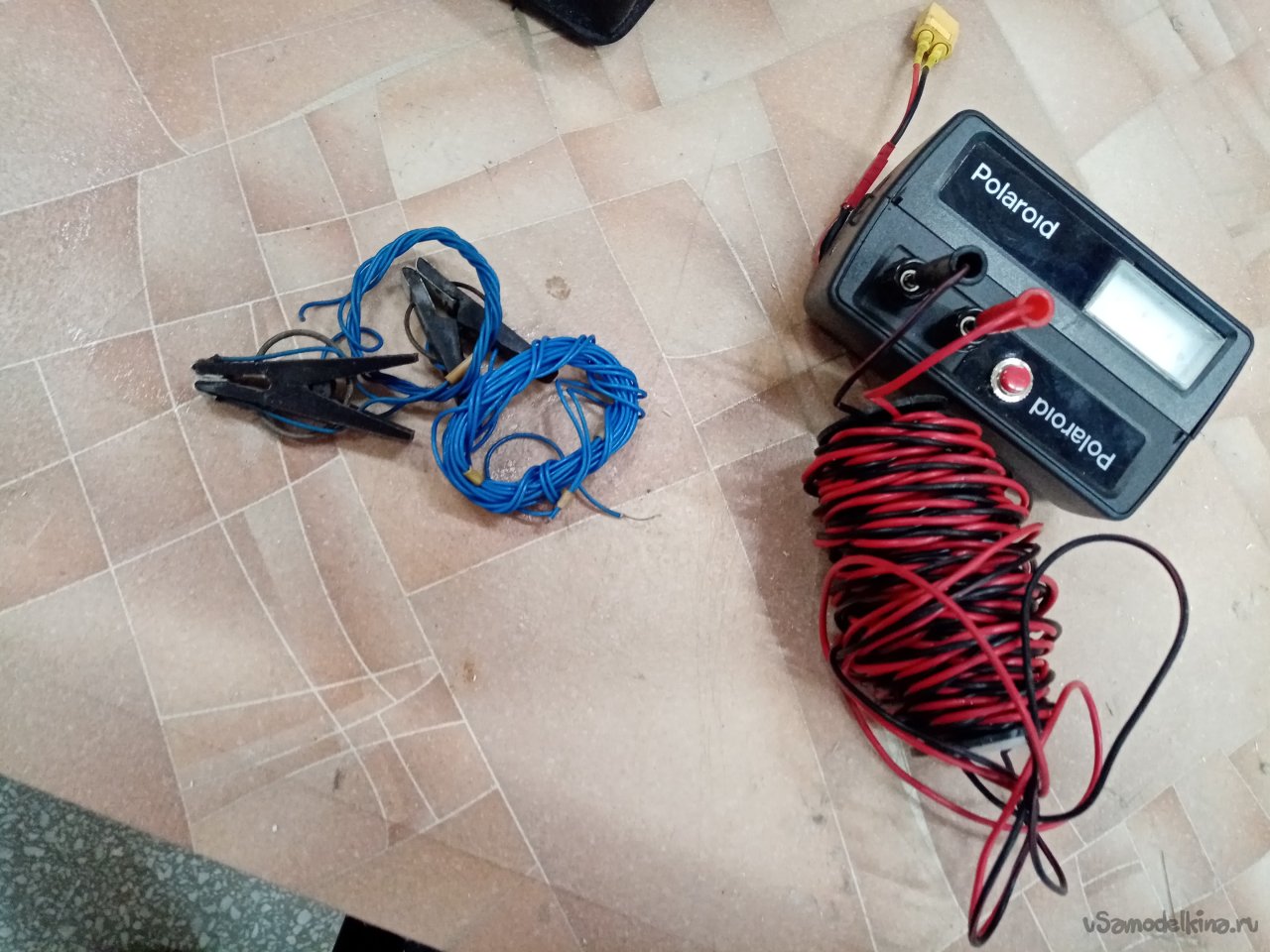

Пусковой комплекс с проводом длиной в 10 метров готовы.
