    Маленькая сверлилка



    При изготовлении книжки, в тетрадях, из которых собственно и набрана книжка, нужно проколоть отверстия для сшивания. Обычно делается это шилом, по шаблону, в каждой тетради по отдельности. Если, с пятью - шестью тетрадями, ещё можно и поколупаться, а если тетрадей больше десятка? Мне этот метод показался длинным, нудным и скучным. А что, если просверлить все листы сразу?  Сверлить вручную не вариант. Во-первых, сверлить нужно единичкой, а во-вторых, вручную просверлить строго вертикальные отверстия всё равно не получится. Даже пытаться не стоит. А это значит, что на нижних листах отверстия пойдут вразброс. Нужен станок.

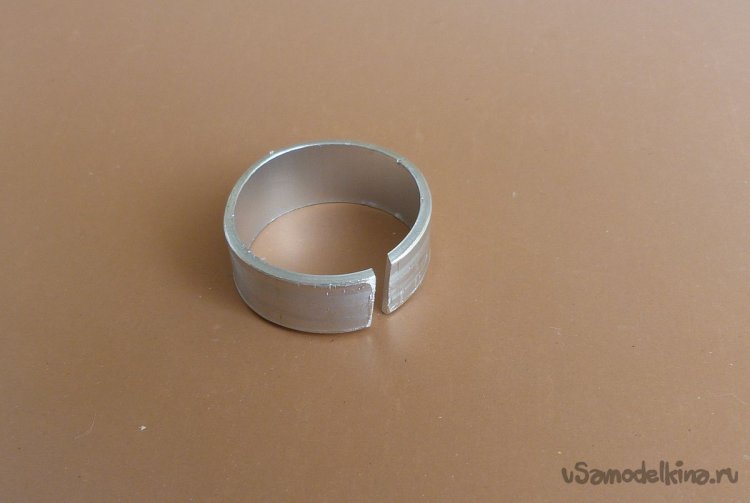

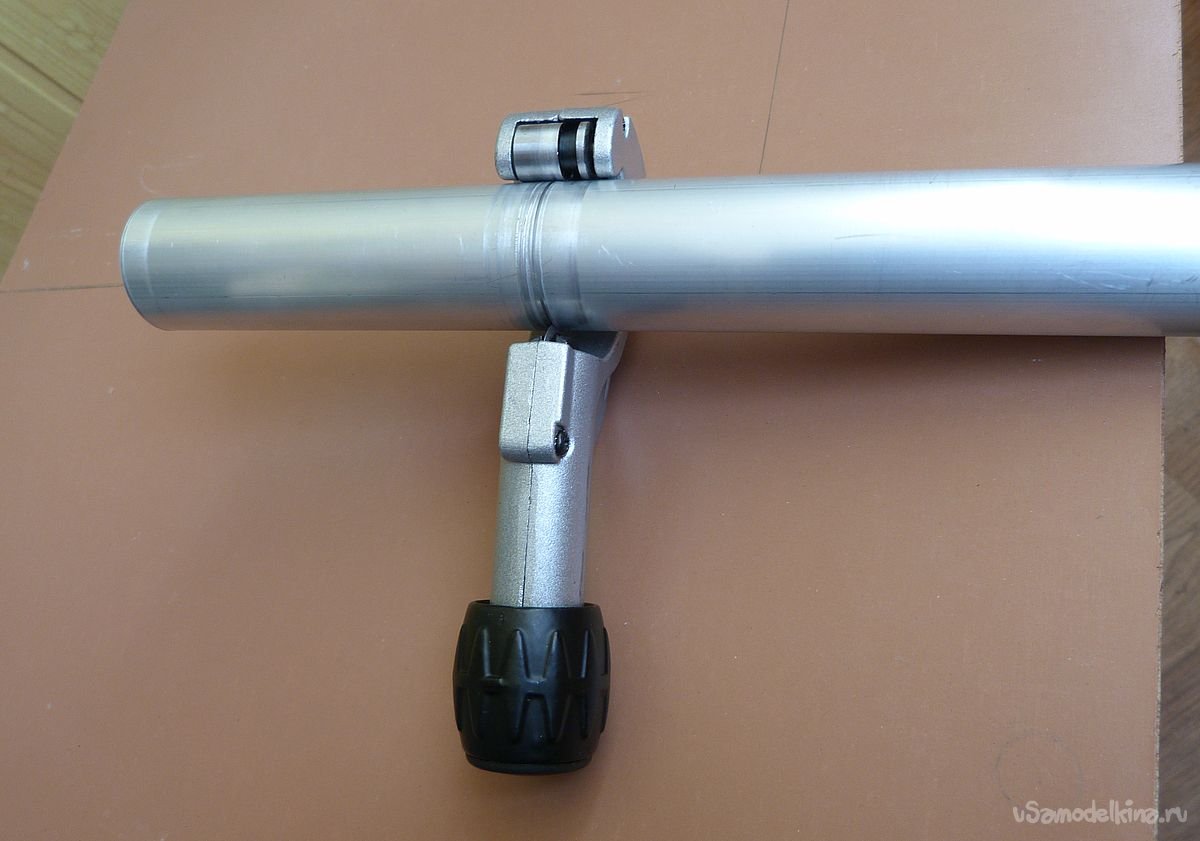

    12-ти вольтовый моторчик, купленный лет 10 назад, как и цанговый патрон к нему, всё это время скучали в коробке. Для изготовления компрессора, купил алюминиевую трубку, и так совпало, что внутренний диаметр этой трубки в точности соответствует диаметру моторчика. То бишь, он в неё входит довольно туго. Таким совпадением грех не воспользоваться. Поскольку моторчик в трубку входит туго, никаких дополнительных креплений ему в этой трубке не требуется. Трубка отрезается по размеру, который удобно держать в руке, и который позволяет перемещаться в станке на 5 см. Оно столько и не требуется, вполне достаточно два - три см. но конструкция станка это позволяет.

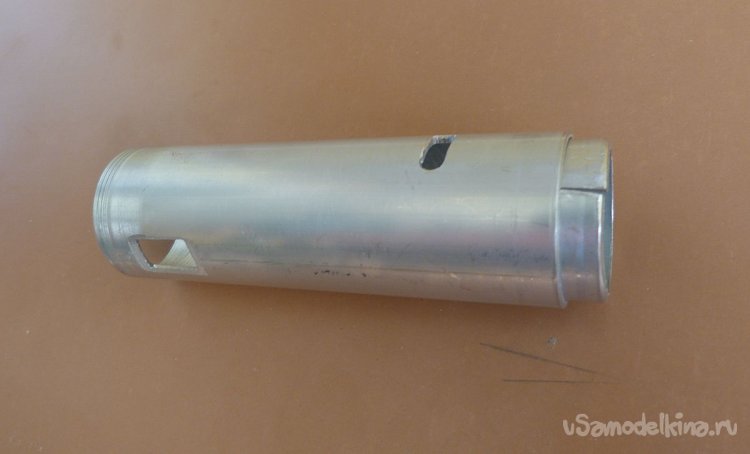

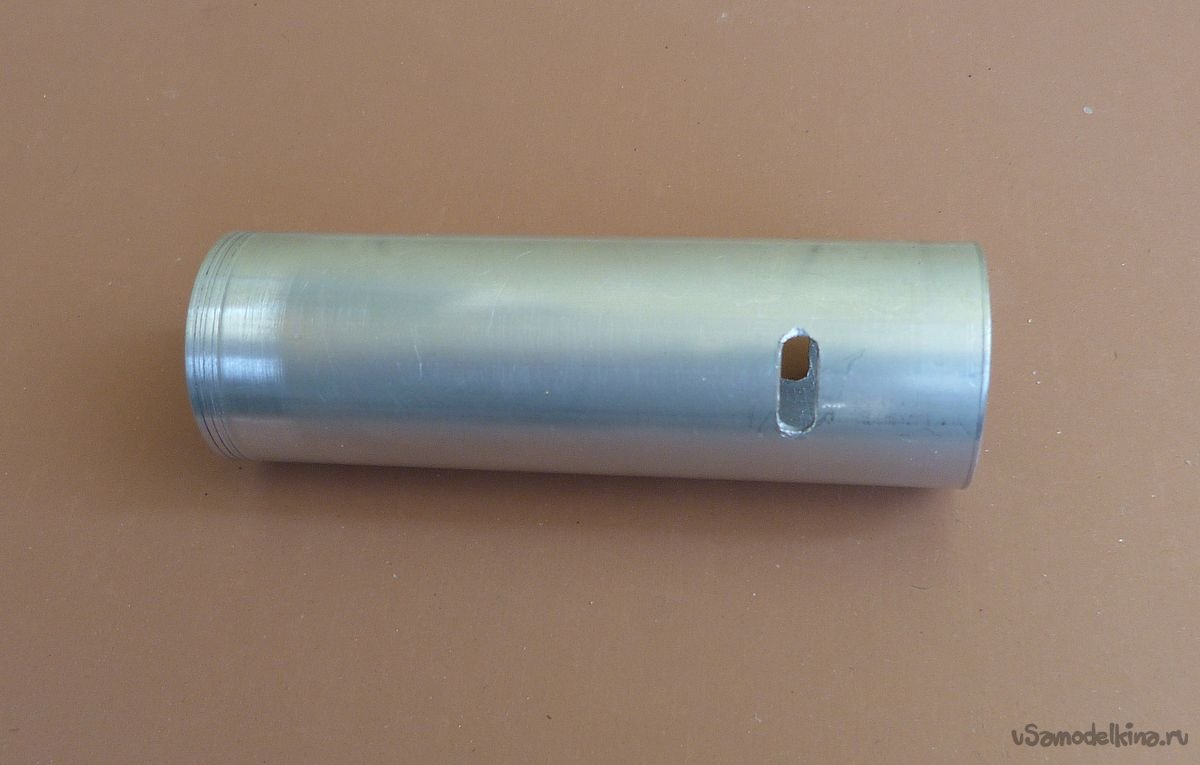

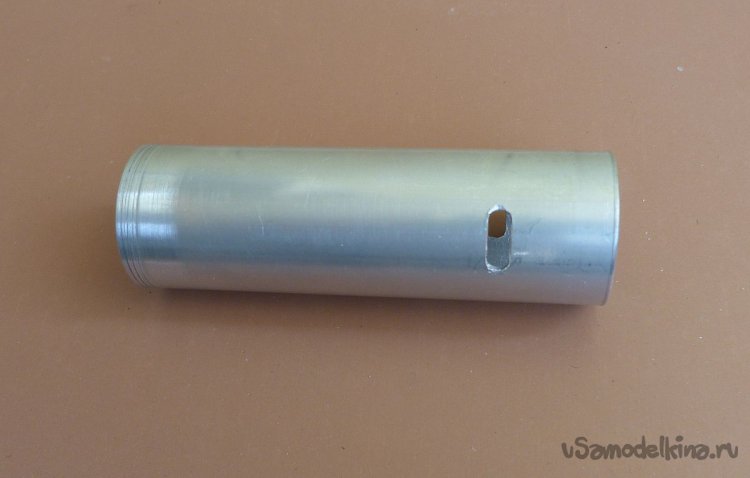

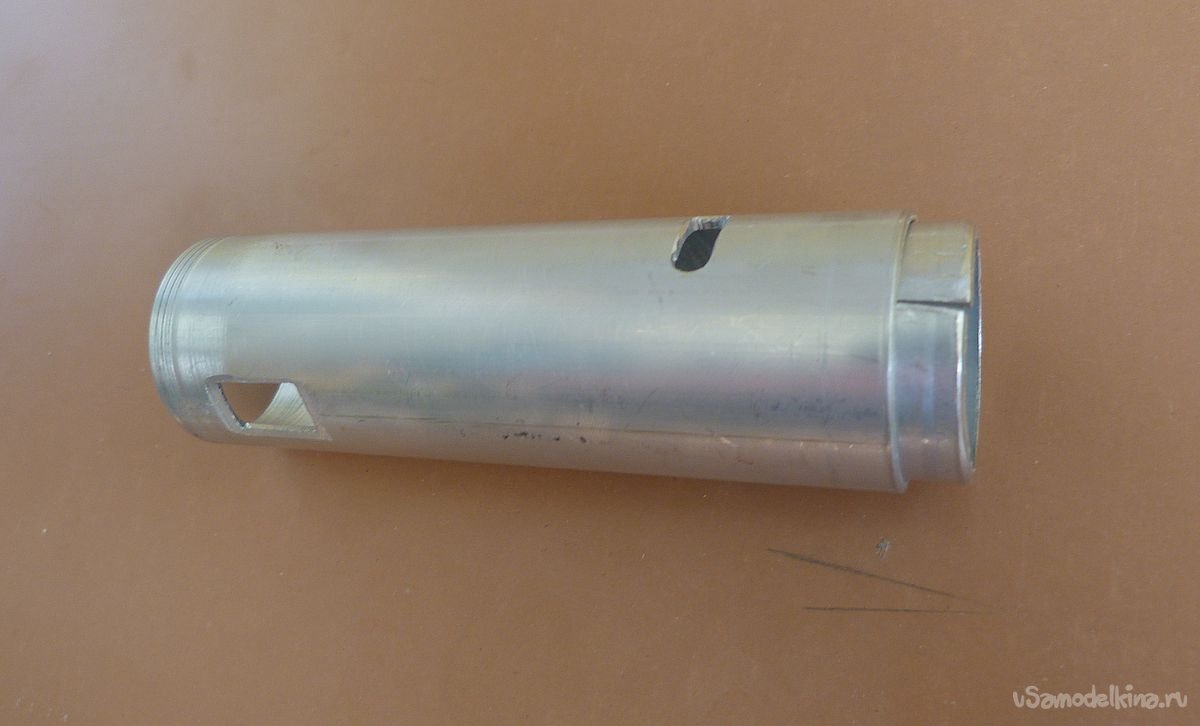

    В трубке прорезаются окна для вентиляции и выключателя.



    Задняя крышка выточена из куска оргстекла толщиной 8 мм. В ней просверлено отверстие для коннектора питающего провода и нарезается резьба М8х1. Крышка точно входит в трубку и крепится в ней установочными винтами. Чтобы при сверлении моторчик дальше не влазил в трубку, давление на него, хоть и небольшое, но всё же оказывается, внутрь трубки вставлено упорное кольцо. Упорное кольцо вырезано из той-же трубки, на нём удалена часть стенки, и сжатием, внешний диаметр кольца доводится до внутреннего диаметра трубки. Изначально планировалось прикрутить это кольцо к трубке винтиками, но поскольку оно входило в трубку ещё туже, чем моторчик, эту меру посчитал излишней. Моторчик, упёртый в это кольцо, задвинуть дальше в трубку можно только молотком. Кстати, кольцо в трубку тоже запрессовывалось молотком.

    Моторчик, выключатель и коннектор соединяются проводами.

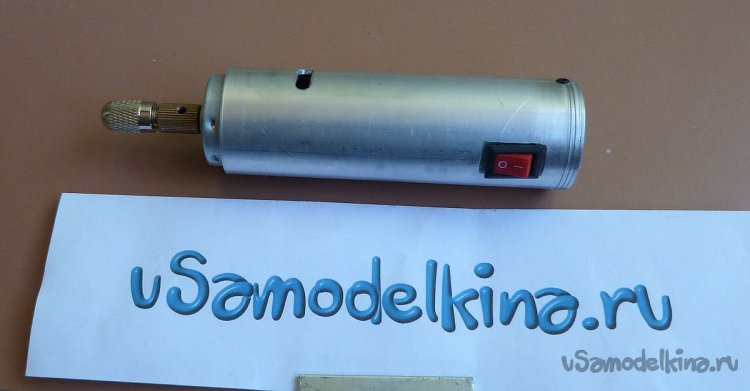

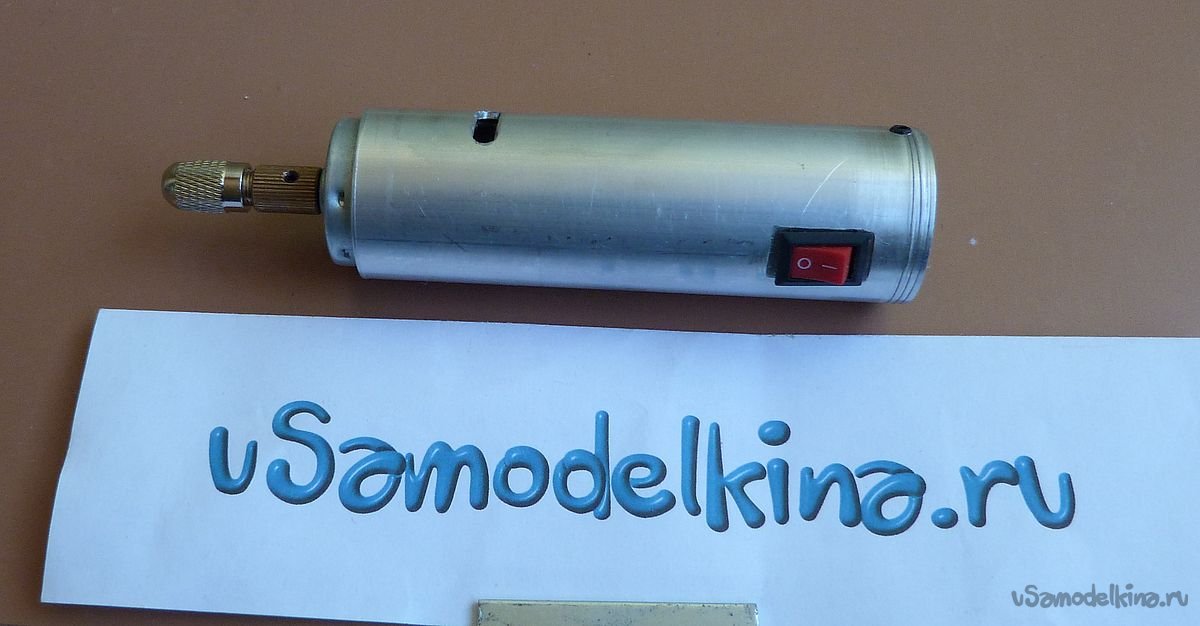

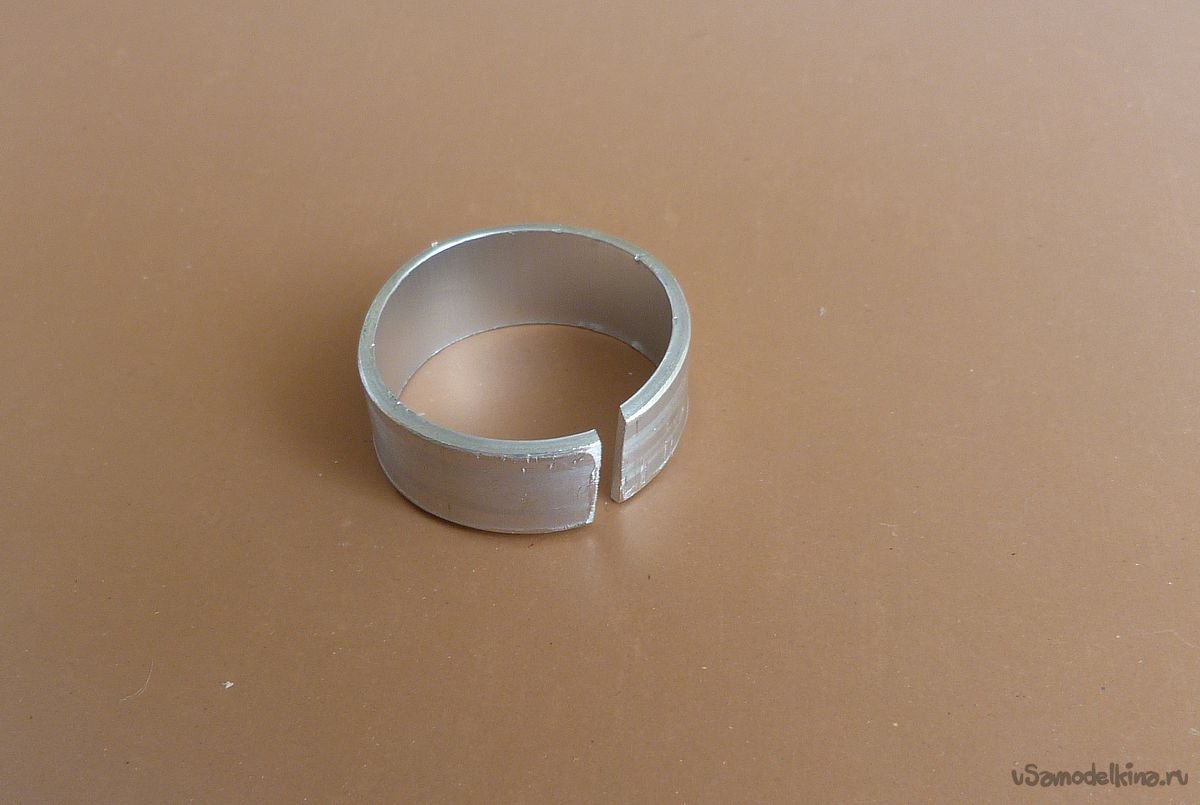

    Моторчик запрессовываю в трубку до упорного кольца и получаю бормашинку, ну, или микродрель.


    Одна задача, по креплению миллиметрового сверла, решена. Но, как уже говорилось выше, сверлить вручную не вариант. Посему приступаю к изготовлению стойки для получившейся микродрели. Стойка изготовлена из трёх отрезков рейки, кусочка ламината и кусочка оргстекла толщиной 3 мм. Если тоньше, не будет жёсткости, если толще, будет плохо видно точку сверления.

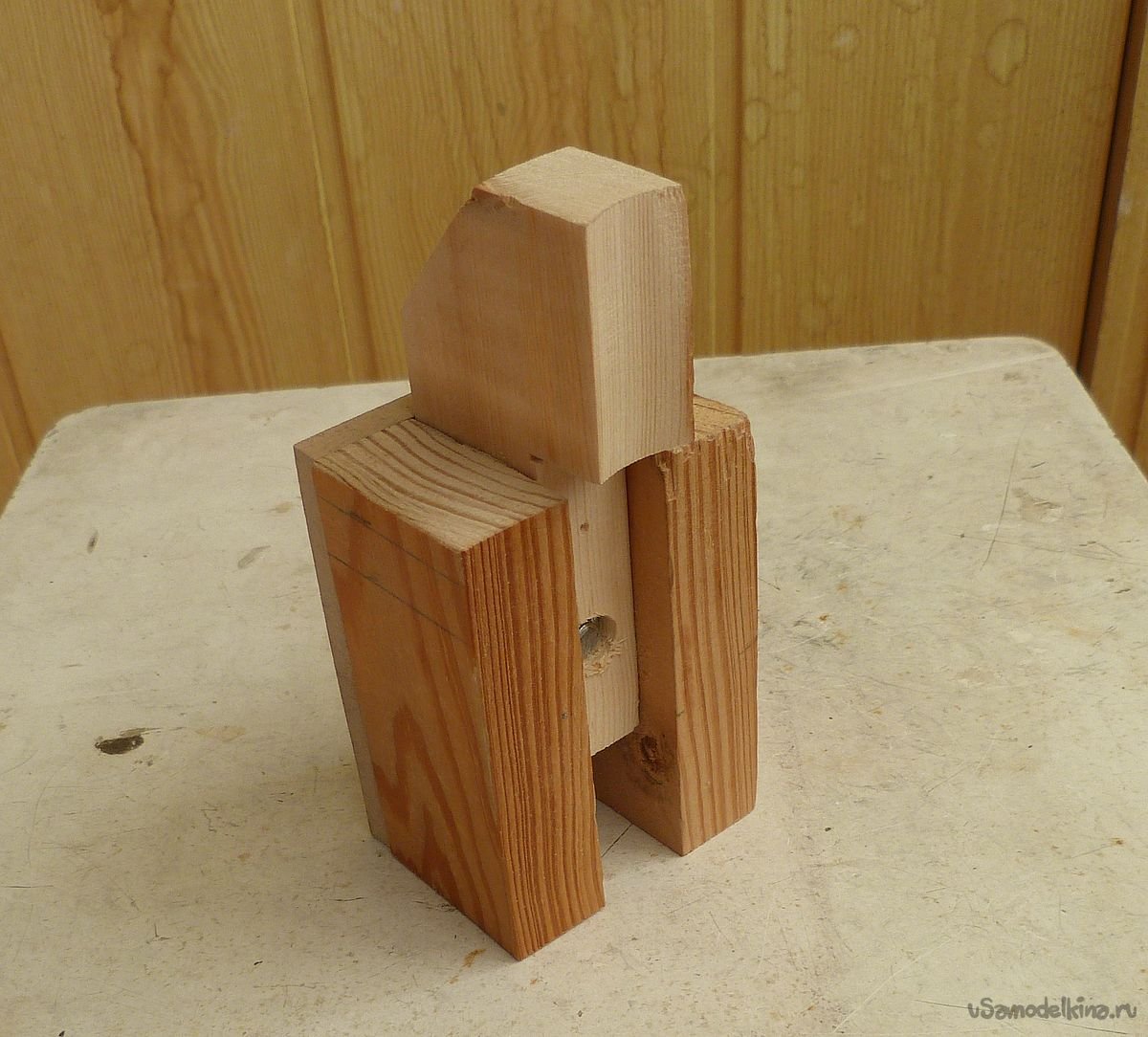

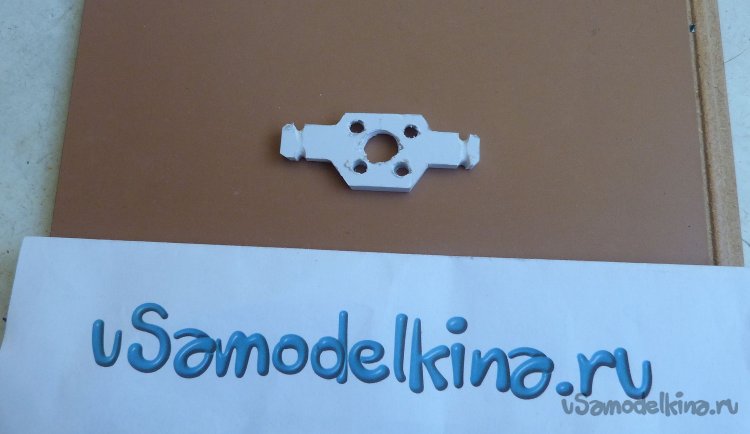

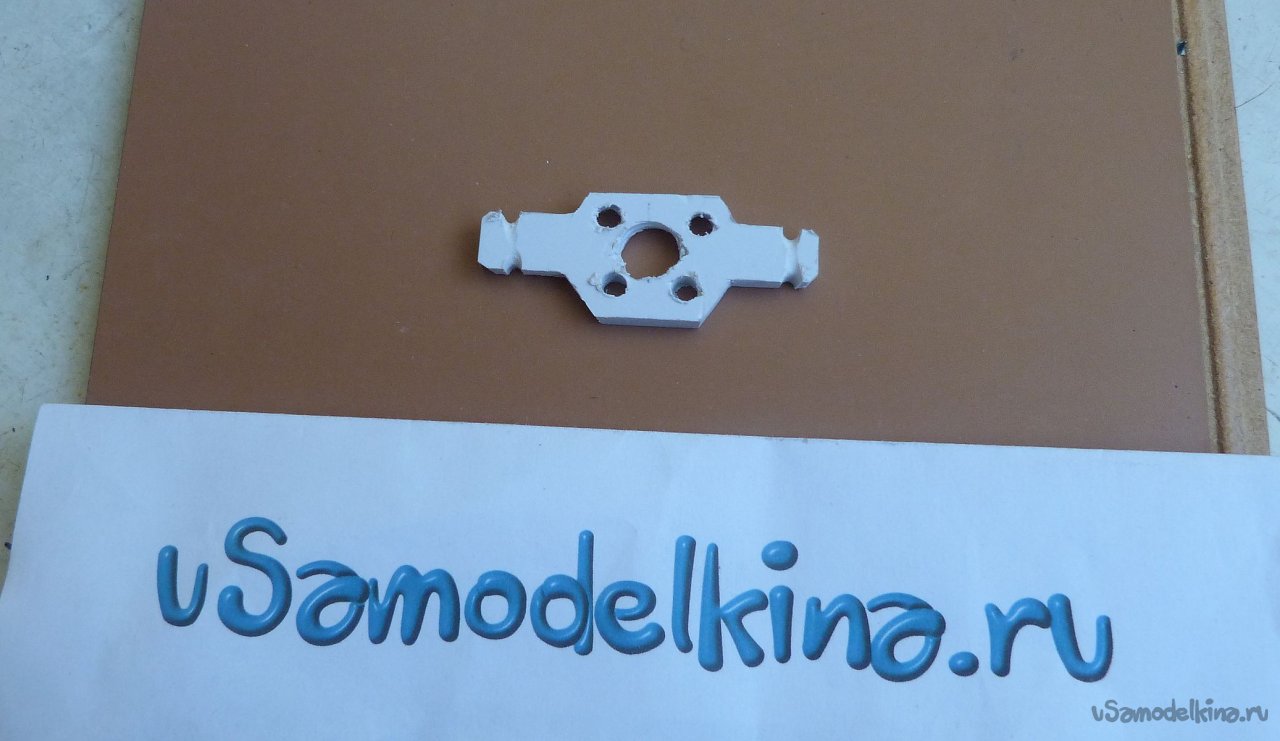

    Первым делом, из рейки вырезается кронштейн для крепления микродрели. (деталь слева) Вернее, не самой микродрели, а втулки, в которой эта микродрель будет находиться.

    По поводу втулки.

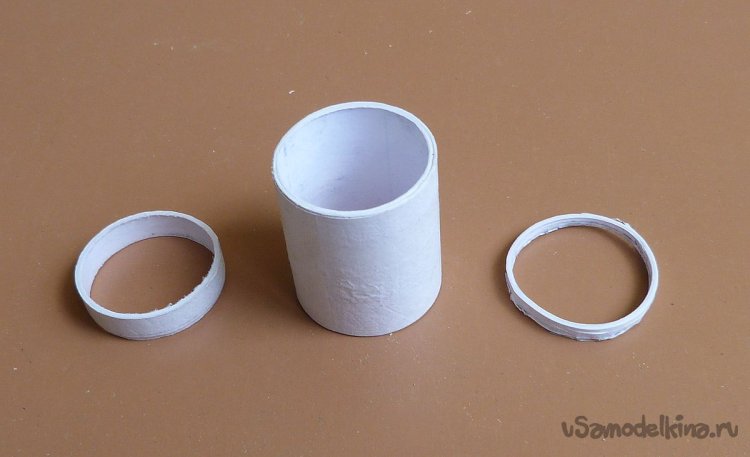

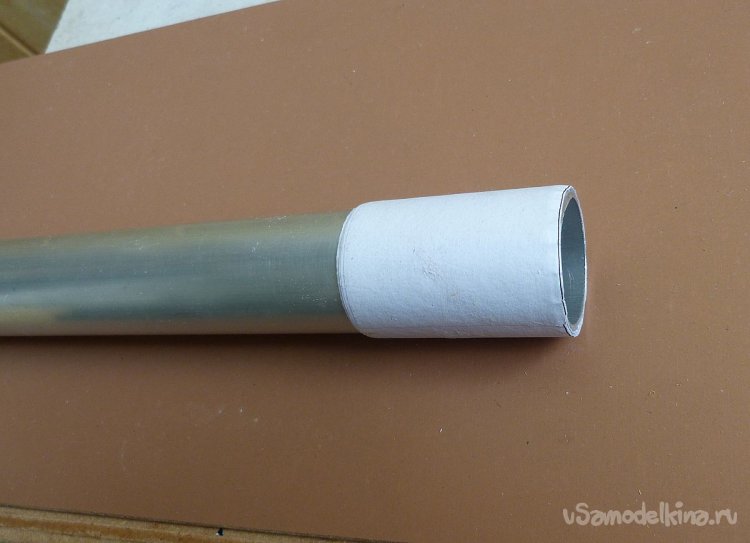

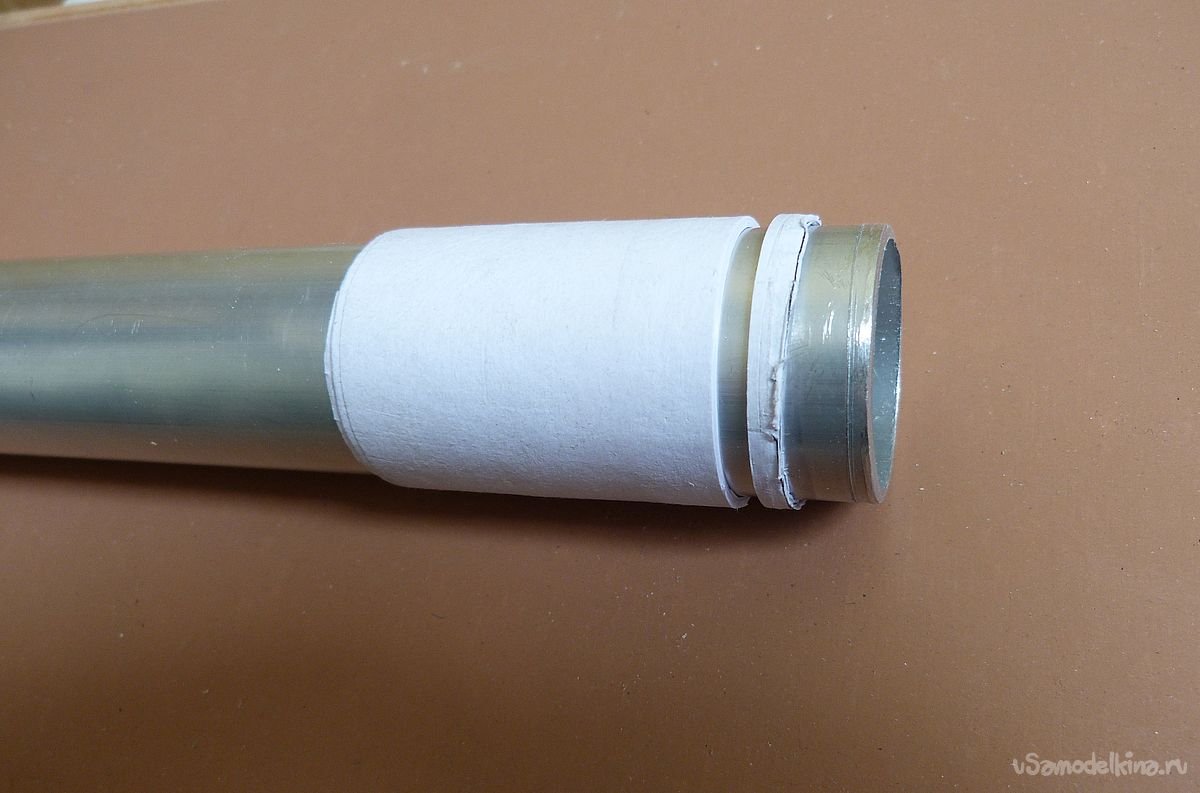

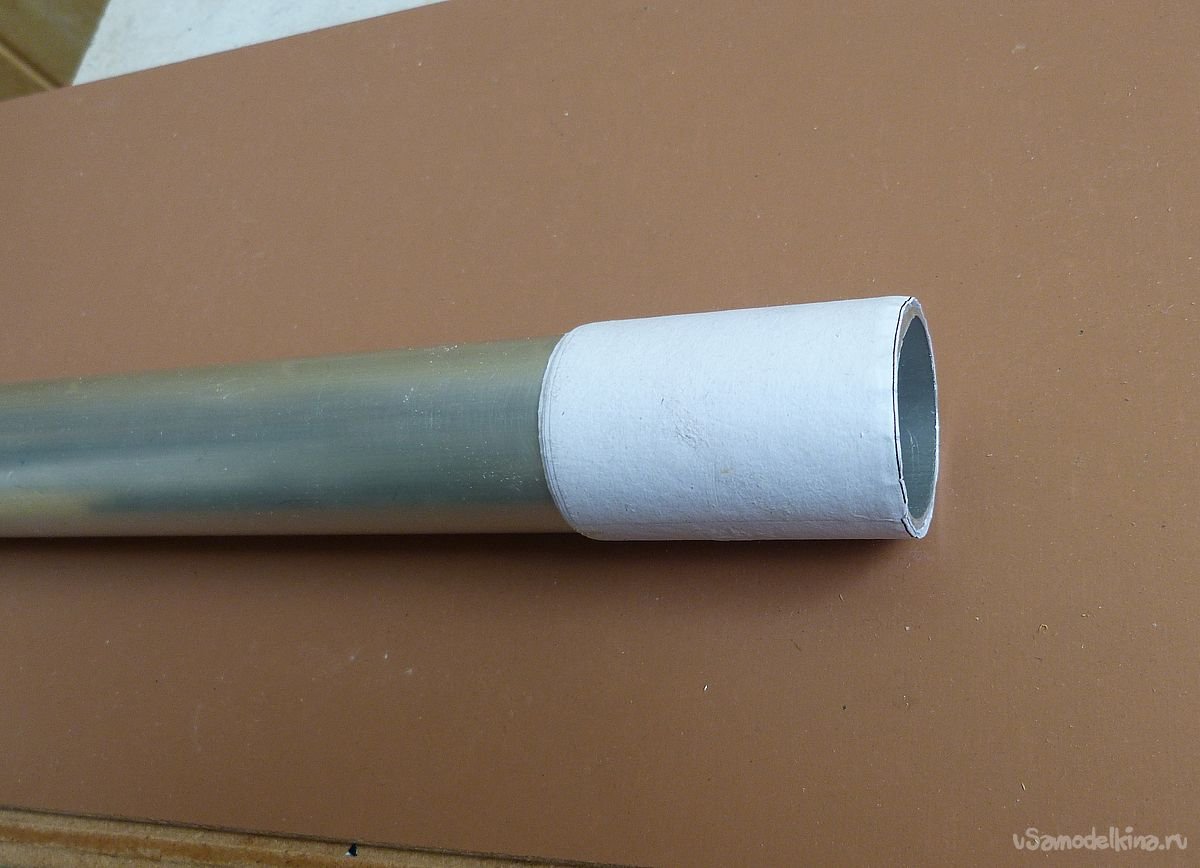

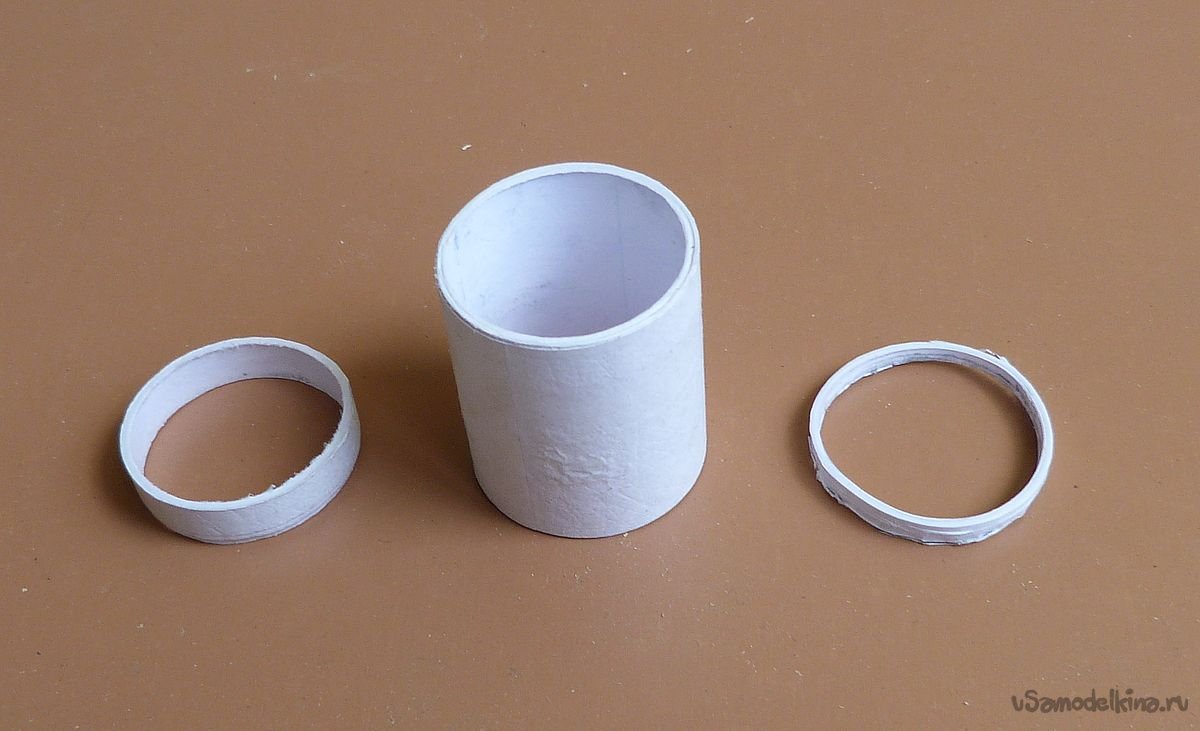

    Втулка наматывается на этой-же трубе несколькими полосками бумаги с клеем. Перед намоткой бумаги, трубку следует обернуть двумя слоями пищевой плёнки, что не даст бумаге приклеиться к трубке, и обеспечит необходимый минимальный зазор, чтобы втулка свободно, но абсолютно без люфта могла перемещаться по трубке. Вернее, чтобы трубка, то бишь, корпус микродрели, мог свободно перемещаться в этой втулке. После высыхания, намотанная трубка обрезается по размеру.


    Поскольку, если уж есть микродрель, неразумно использовать только одно сверло. Возможно, когда-нибудь понадобится просверлить отвестия и 2 и 3 мм. А поскольку все эти свёрла имеют разную длину, станину станка следует делать регулируемой по высоте. Осуществляется это при помощи двух отрезков рейки, скреплённых между собой куском ламината. (деталь справа) Рейки торцуются точно под углом 90°, собирается пакет из двух реек, и ранее изготовленного кронштейна между ними, с прокладками из бумаги, и стягивается струбциной.

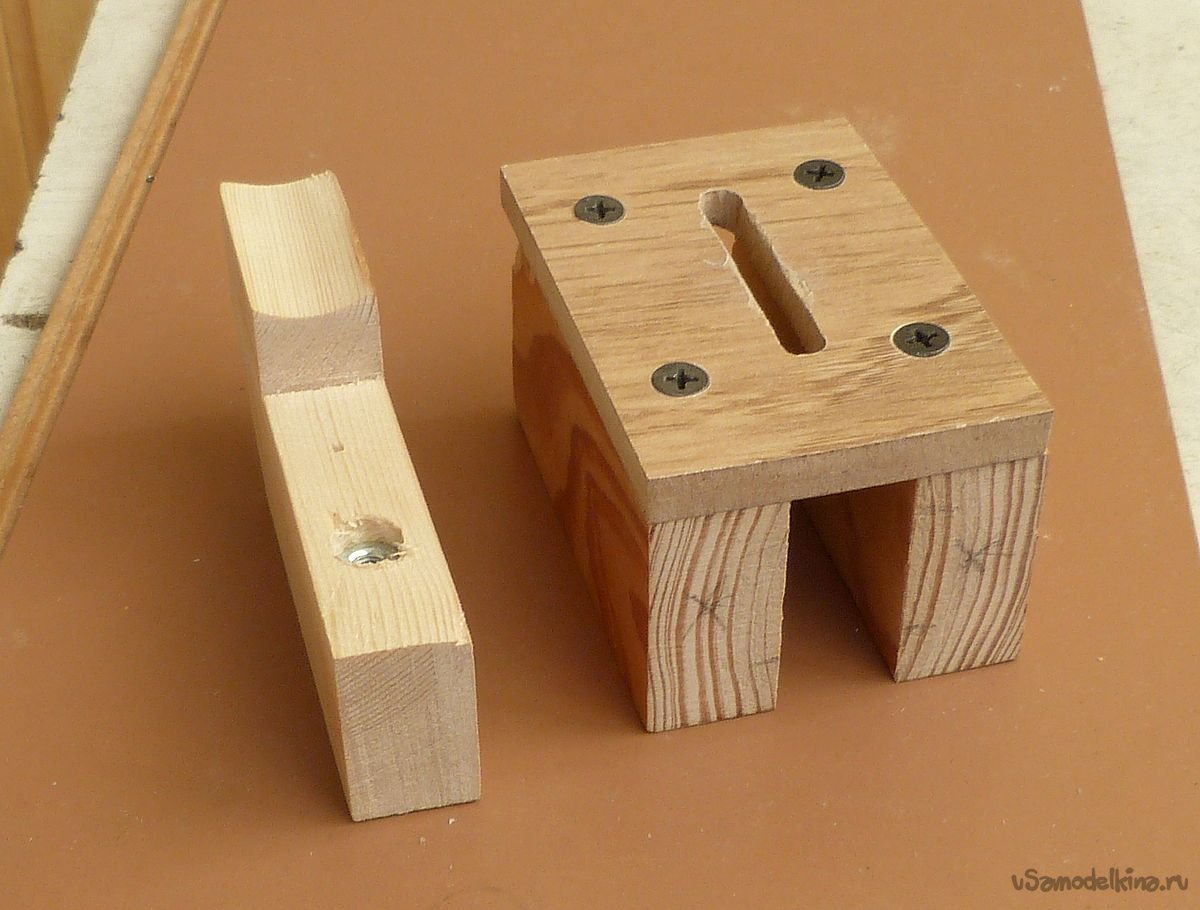

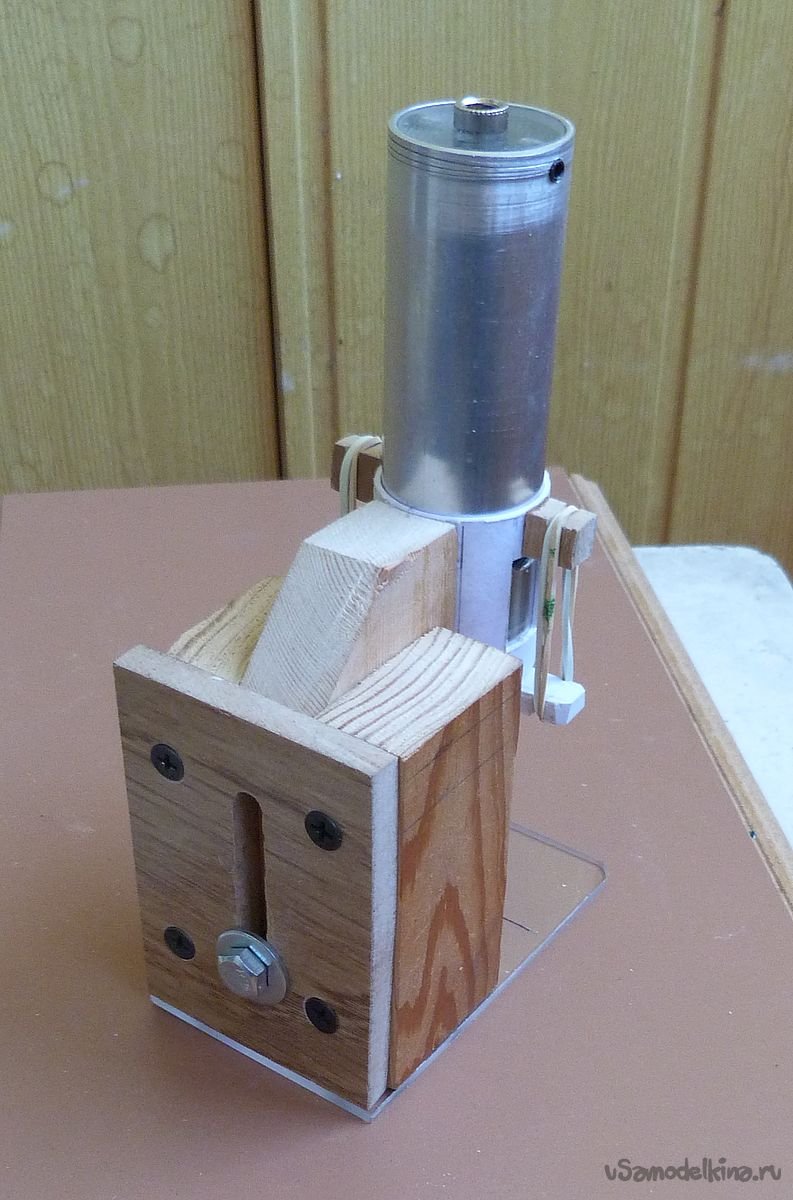

    Крайние рейки, являющиеся стойками, скрепляются при помощи шурупов отрезком ламината. После освобождения от струбцины, и удаления бумажных прокладок, кронштейн весьма плотно сидит на своём месте, но имеет возможность передвигаться в нём абсолютно без люфта.

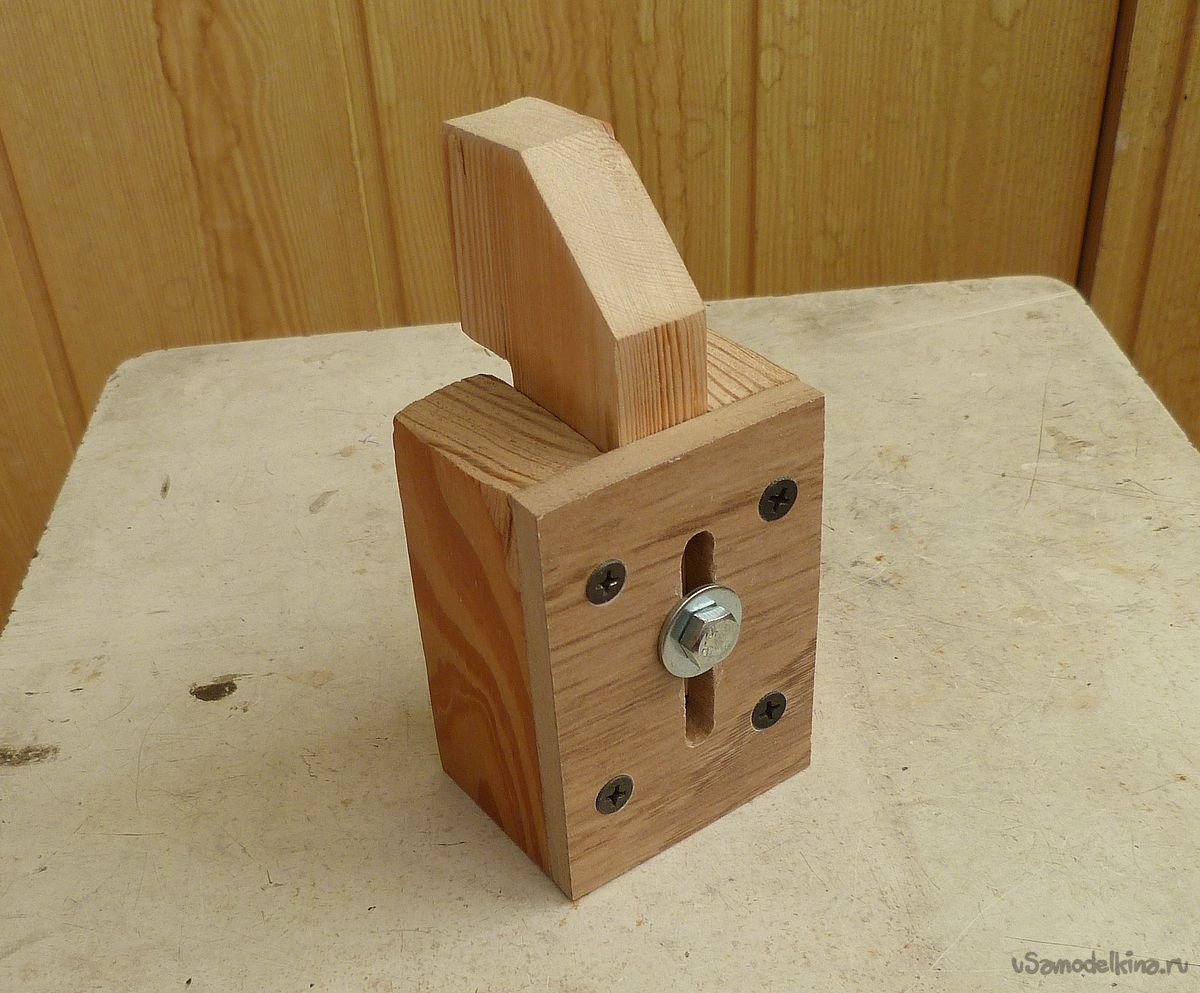

    Для фиксации кронштейна на нужной высоте, в кромке оного просверливается отверстие, в которое запрессовывается гайка, а в задней стенке стойки прорезается паз, через который кронштейн болтиком крепится к стойке.

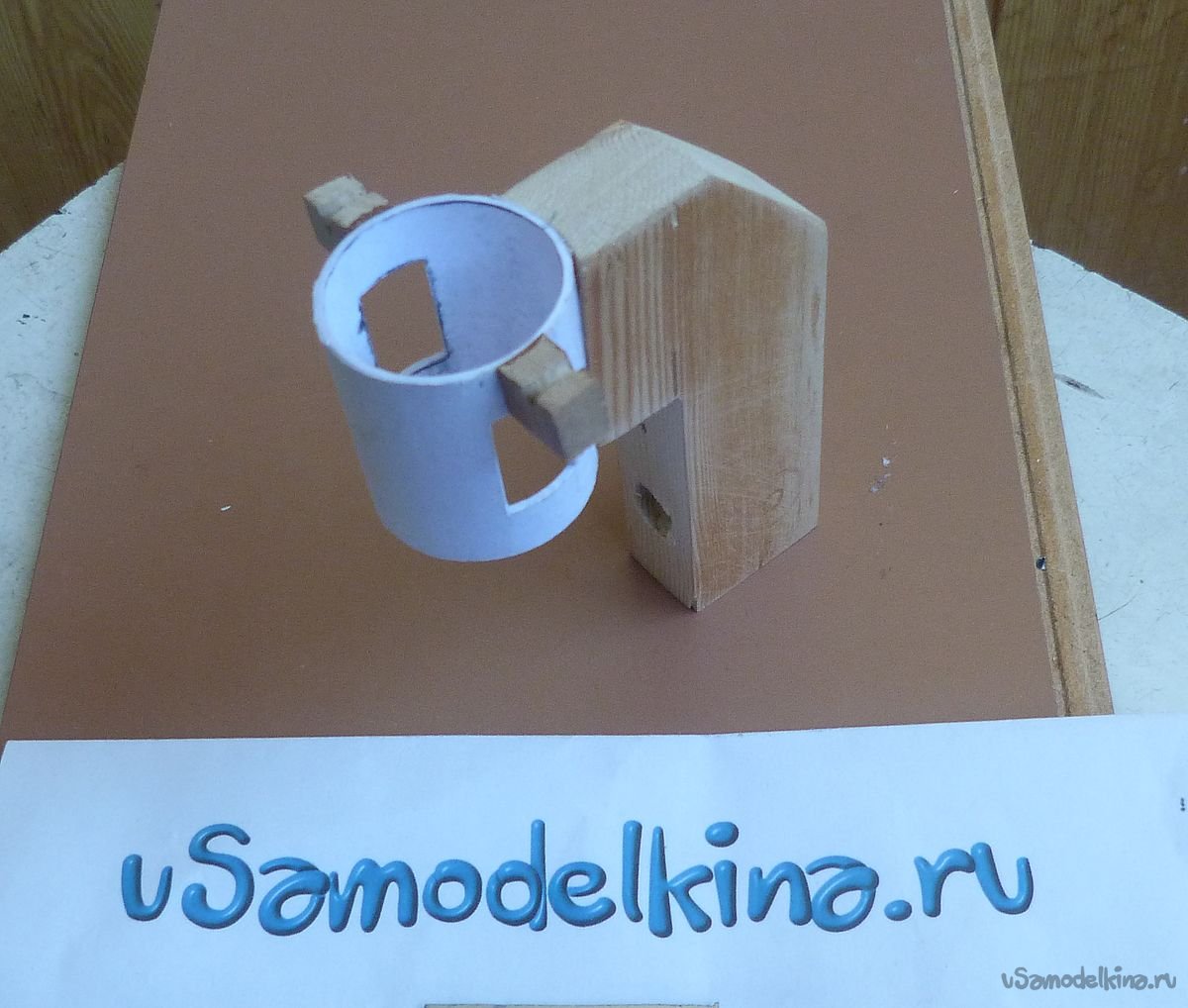

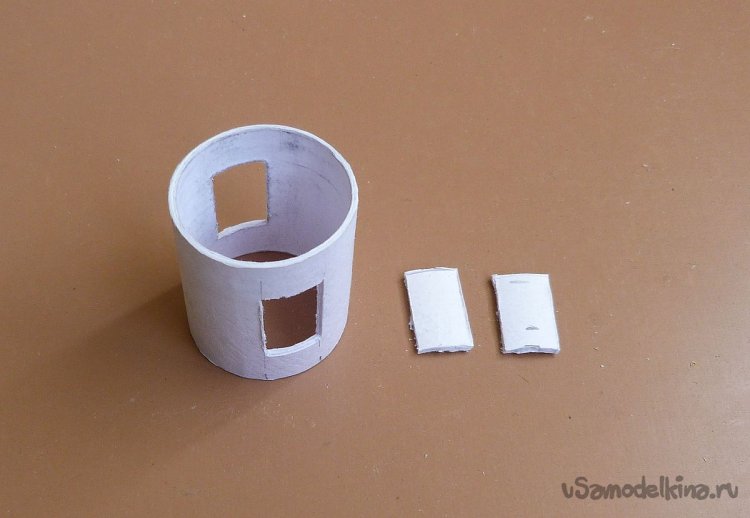

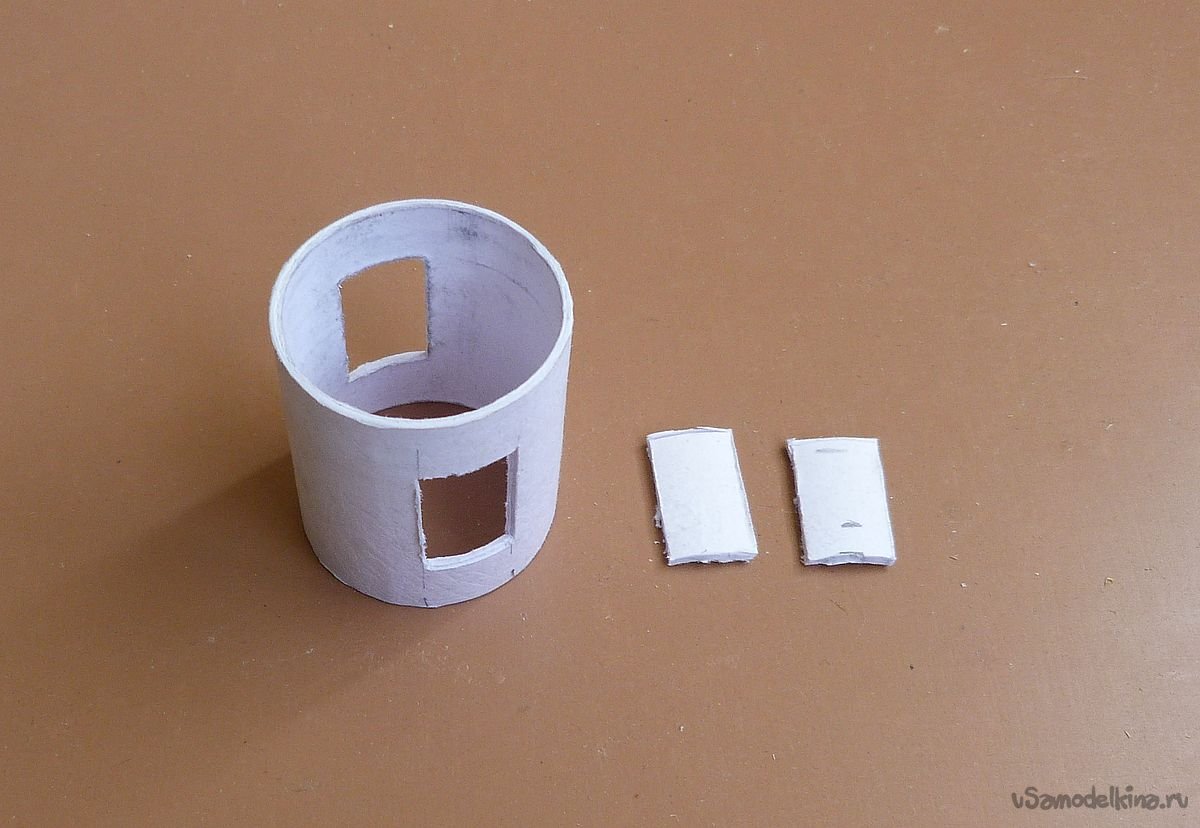

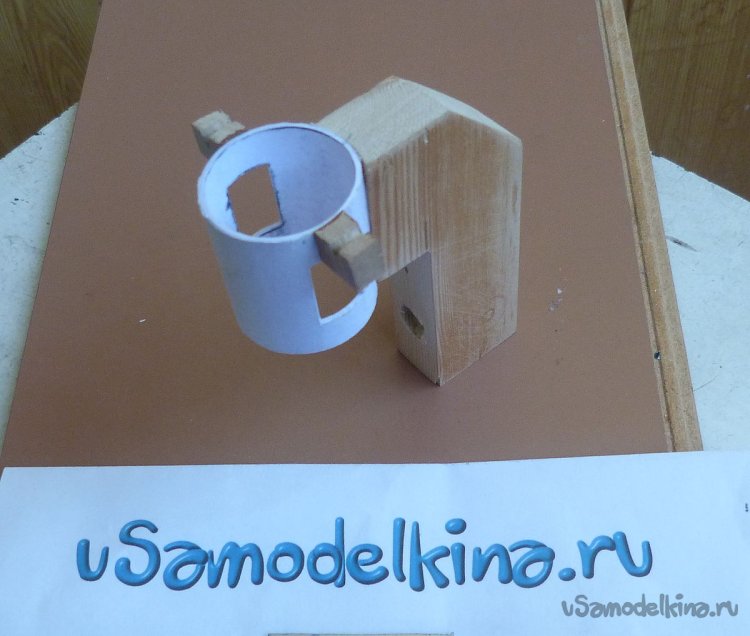

    В бумажной втулке прорезаются окошки для вентиляции, и втулка приклеивается к кронштейну. Во втулку вставляется минидрель, и путём перемещения этой дрели во втулке осуществляется сверление.


    Чтобы предотвратить самопроизвольное опускание дрели, и осуществить её подъём после сверления, к втулке приклеиваются ушки, на которые надеваются резинки, поддерживающие дрель. Для крепления резинок к дрели, из любого подручного материала, в моём случае из пластика, изготовляется планка, в которой просверливается центральное отверстие для вала, и радиальные отверстия для вентиляции.

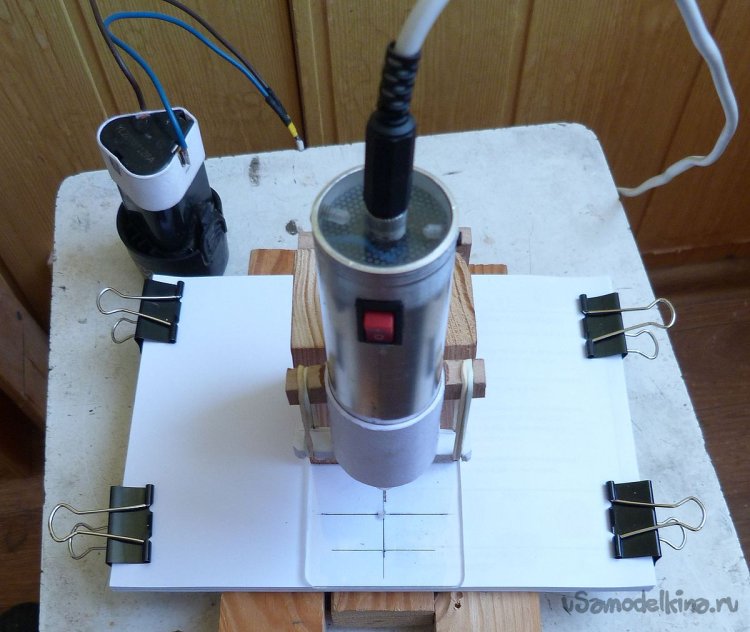

    Вся конструкция шурупами крепится к основанию, вырезанному из оргстекла. В основании, сверлом 1 мм. просверливается отверстие, и снизу наносятся ориентировочные риски.

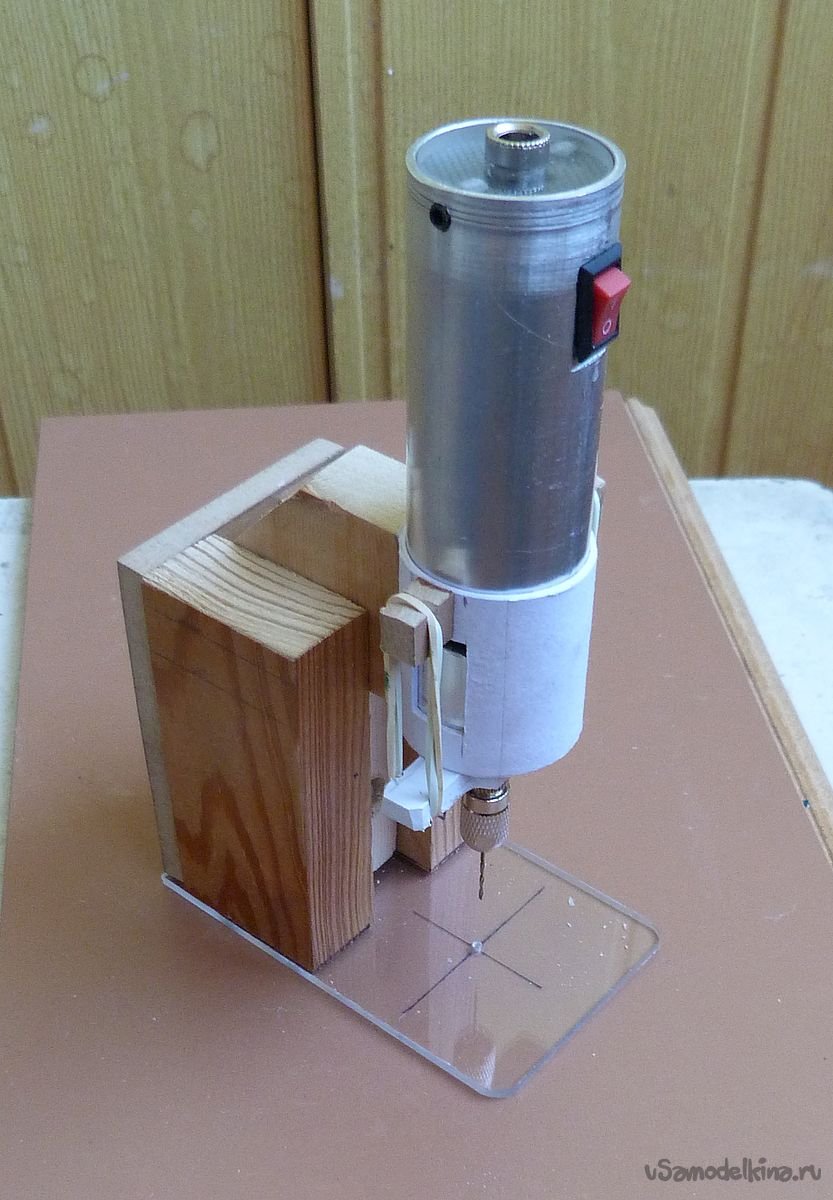

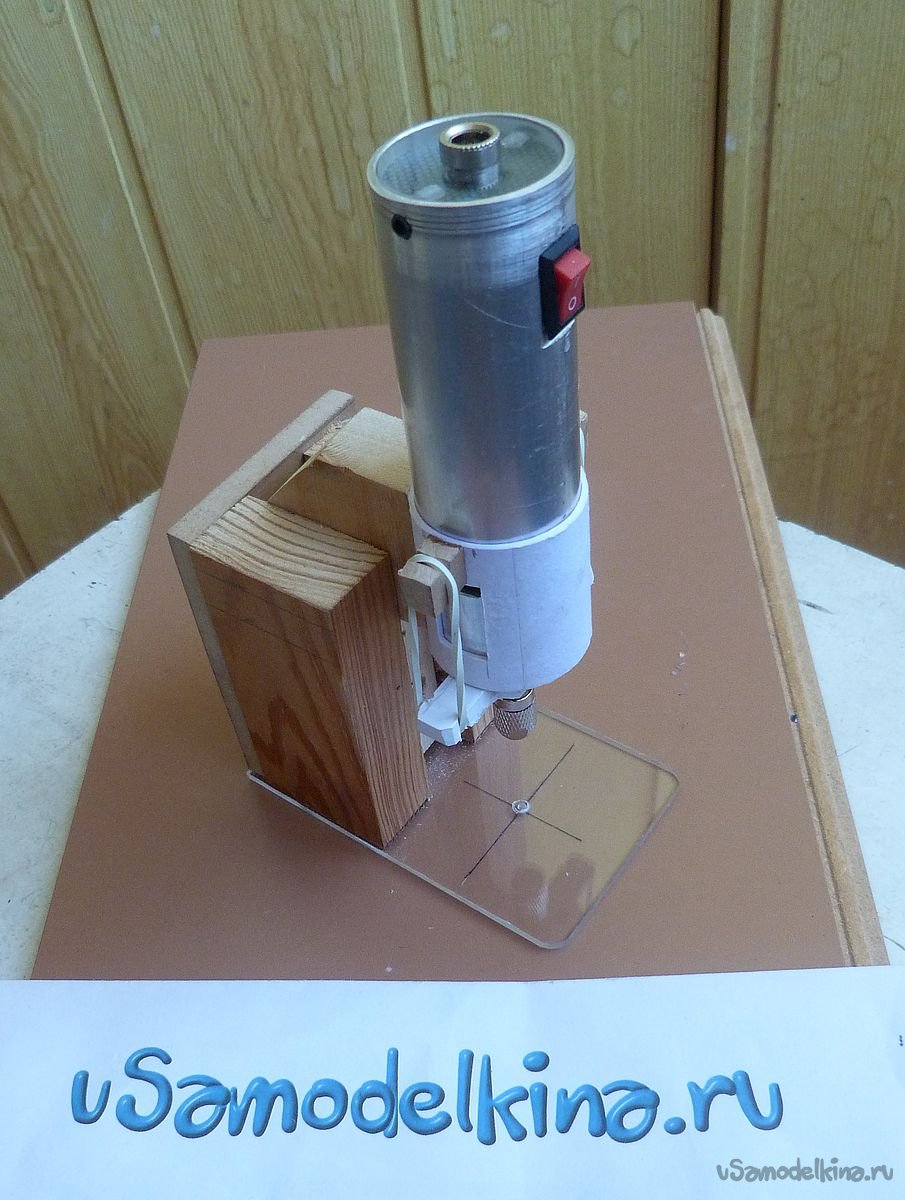

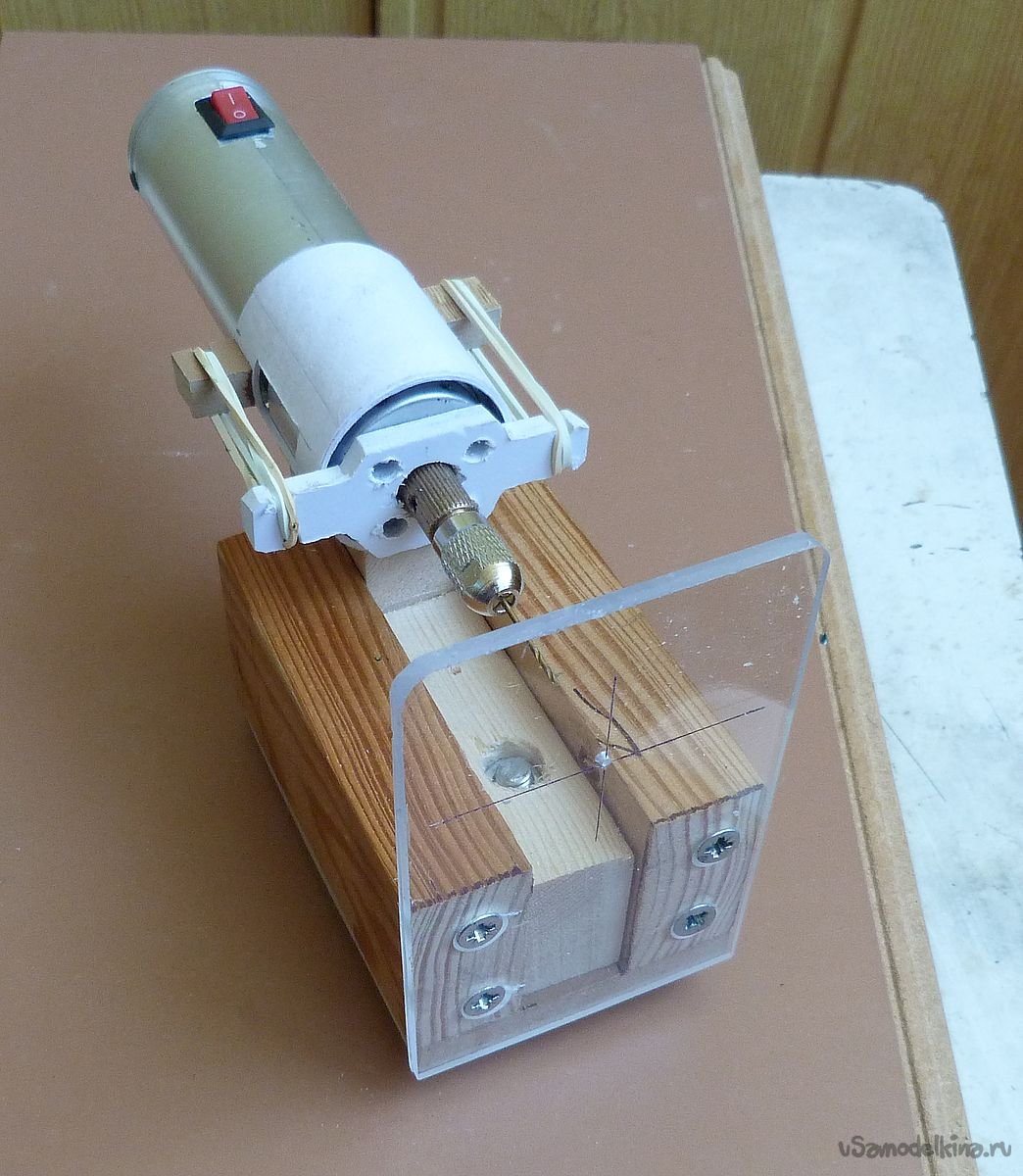

    Вот и всё. Министанок готов.

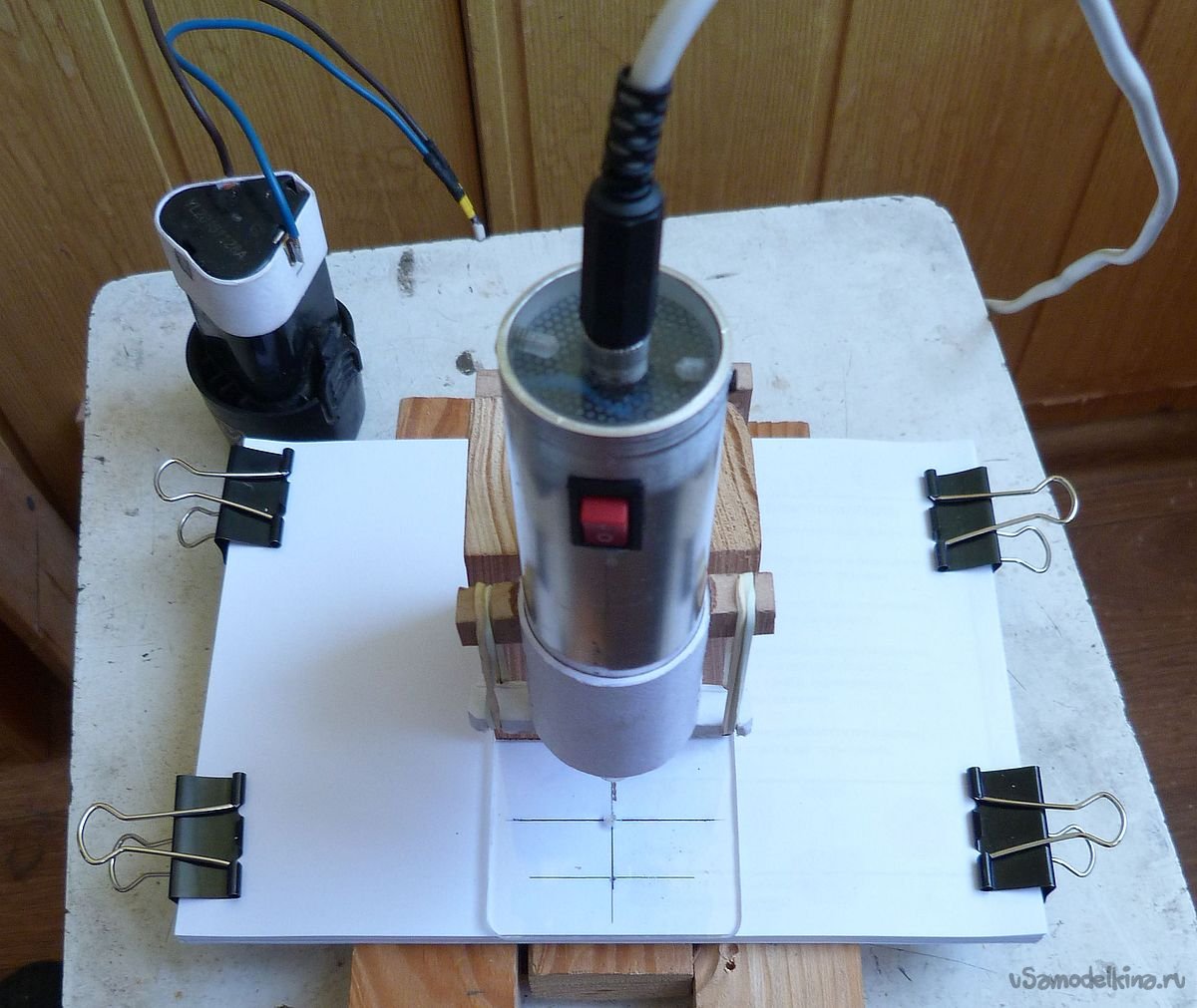

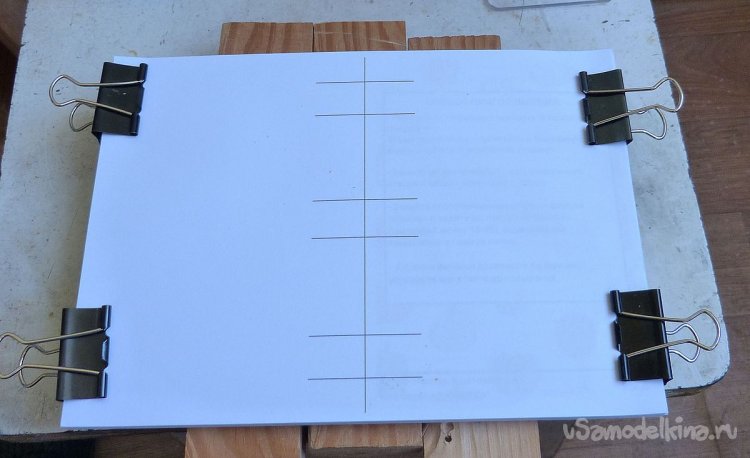

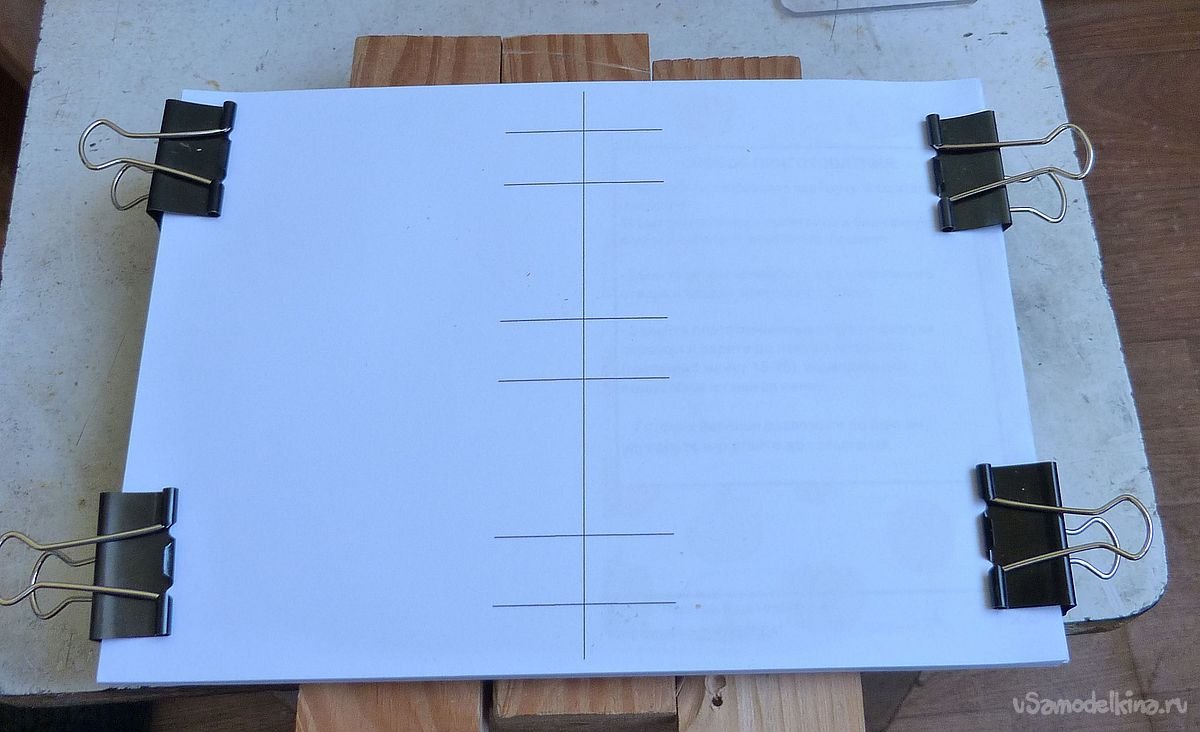

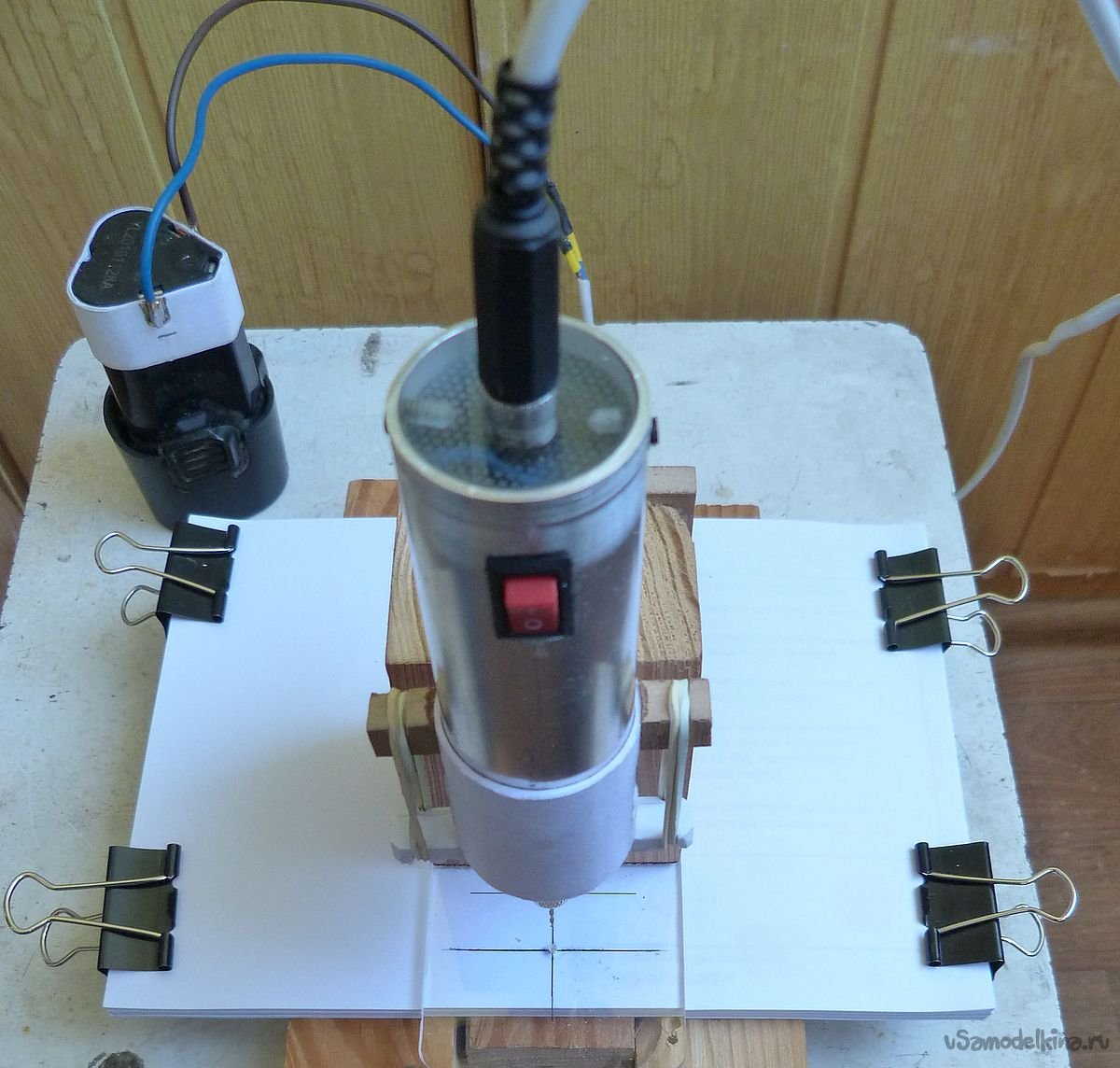

    Беру распечатанные листы будущей книжки, складываю их в ровную стопку, сверху кладу распечатанный на принтере лист с установочными метками, совмещаю риски на основании станочка с этими метками, и путём надавливания пальцем на микродрель, произвожу сверление.


    Просверлить шесть отверстий заняло около одной минуты. Если бы я колупался шилом, это заняло бы не менее получаса.

    Сверлилась стопка толщиной немного меньше 1 см.

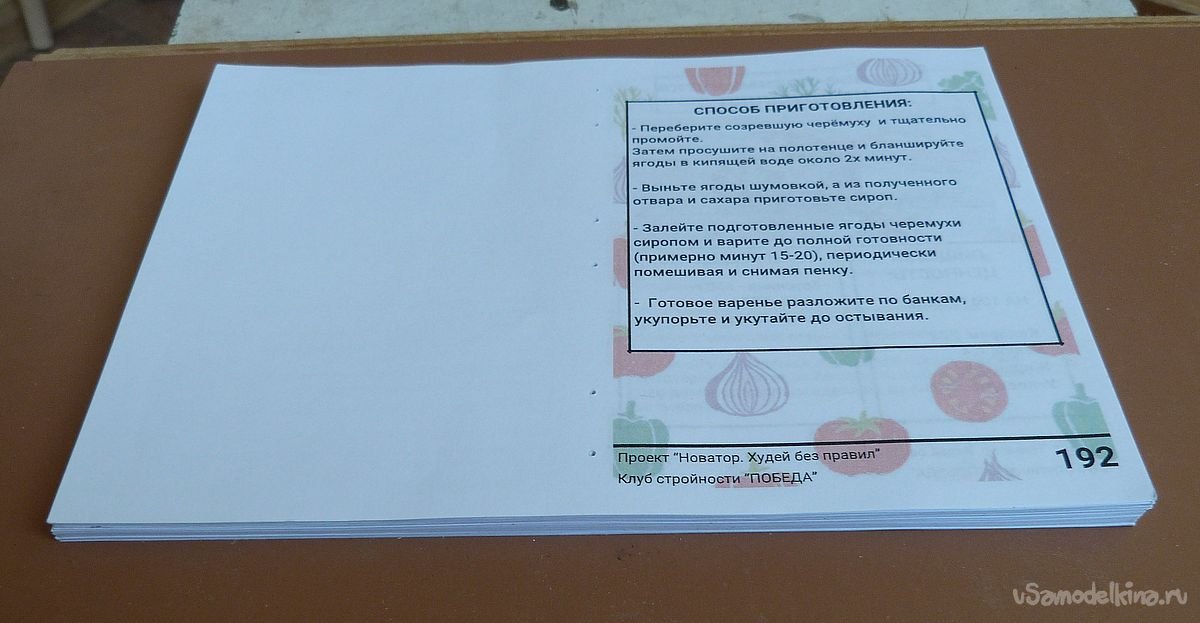

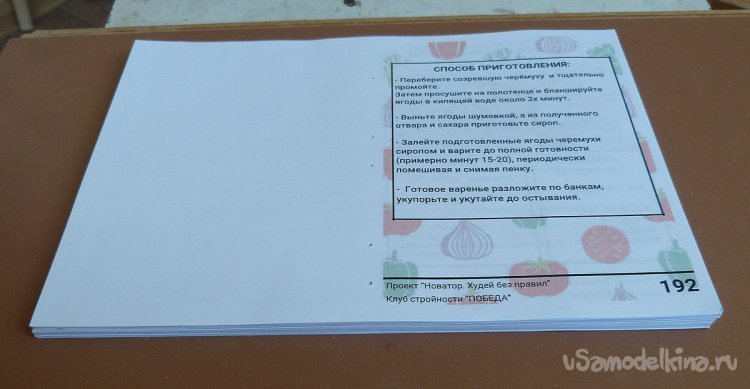

    Отверстия оказались точно на своих местах, и при сгибе тетрадей, были точно посредине листа.

    То бишь, на сгибе.



    Если кому-то интересно, какая книжка получилась, вот она –


    Честно говоря, я не представляю, для чего ещё может пригодиться данный станочек. Сверлить отверстия в платах? Но поскольку строгой вертикальности для этого не требуется, вполне можно просверлить и вручную.

    Может у кого-то есть варианты?

    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    Станок для удобной установки пилки лобзика

    10
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    10
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 10 из 10 (голосов: 4 / История оценок)

    Добавить комментарий

    21 комментарий
    MK61 #102604

    Здравствуйте.

    Нормальный станочек, в меру что есть под рукой чтобы сделать по быстрому, не хуже чем ручной сверлилкой скорее всего работает.

    Тоже хочу поделиться своими поделками, два станочка на 3д принтере распечатаны, удаление стружки на обоих встроено

    https://rutube.ru/video/36911514f14e182f58c157decb87180d/

    https://rutube.ru/video/a3a16b2338763dcfddefd45dea913327/

    https://youtu.be/qADV7PMBV2E



    ino53 #102599
    Цитата: Razrabotchik
    ...работал в московском конструкторском бюро при МРЗ. В отделе изготовления печатных плат, стояли...на экране был прицел... Шланг пылесоса был встроен в станину, сверление происходило с помощью нажатия педали под станиной. Платы делались для опытного...

    Ну, в каменном веке - может, так и было, надо у Королева уточнить... smile  А у нас  в СКТБ с ОП п/я Ю-**** было проще: - "Эй, Робби, зарядился? Вот рисунок, вон текстолит, после обеда чтобы плата была готова".  pardon

    Сидороff #102590 Автор
    Razrabotchik,

    Спасибо за оценку, но этот станочек не предназначен для сверления плат. Скажу больше - сверлить платы на нём вообще невозможно, ну, или крайне проблематично.

    Razrabotchik #102589

    В 70-е годы прошлого века, работал в московском конструкторском бюро при МРЗ. В отделе изготовления печатных плат, стояли два сверлильных станка. Сверло подавалось снизу, а на экране был прицел, с помощью которого определяли точность сверления отверстий на печатной плате. Сверху на печатную плату клали оргстекло. Шланг пылесоса был встроен в станину, сверление происходило с помощью нажатия педали под станиной. Платы делались для опытного производства и получались, по тем временам, очень хорошими.

    Гость Юрий #102586
    Цитата: Сидороff
    Этот станочек предназначен для того, чтобы ставить его НА просверливаемую детаь. И попасть сверлом в точку, нанесённою керном просто невозможно, по той простой причине, что эту точку в отверстии на основании просто не будет видно.

    А если так:

    Отверстие в пластине-основании сделать по диаметру намного больше сверла (чтобы точку, в которую попадать надо, пользователю сверху хорошо видно было).

    Взять тонкую трубку, в одном конце которой закрепить светодиод, а на другом - непрозрачную перегородку с небольшим отверстием.

    Эту трубку прикрепить под наклоном к одной из боковин станины так, чтобы пятнышко от светодиода оказалось как раз в точкае сверления.

    Сидороff #102550 Автор
    Цитата: Валерий
     Я сам не помню, что я семь лет писал...


    Ну, а ЭТОТ комментарий Вы 10 (десять) лет назад писали. boss

    Сидороff #102549 Автор
    Цитата: Korolev
    Я бы поискал какие-нибудь пружинки вместо резинок


    Изначально так и планировалось. Но подходящих в наличии не оказалось, а навить самому в принципе не проблема, во вот незадача, нужной проволоки в наличии тоже не оказалось. Можно было бы расплести тросик, но, блин, и тросика не оказалось. Вот и пришлось использовать то, что было.

    st-shur #102547
    Посему в публикации и написал, что сверлить платы держа микродрель в руках будет и проще и точнее.

    Это если пользоваться достаточно "гибкими" сверлами. При использовании тонких (менее 0,9мм) сверл из карбида вольфрама (идеальных для стеклотекстолита), сверление без хорошего станочка - достаточно проблематично (по крайней мере для меня). Малейший наклон или сдвиг = сломанное сверло! pardon

    Цитата: wildcutter
    Действительно, трудно представить, что пригодится. При тонких сверлах важна точность установки. Это я про платы.

    Так вроде автор станочек не для плат делал. Сама "дрелька" довольно не плохо получилась! yes


    Korolev #102544
    ino53,
    Заточенный дюбель, на жаргоне - керно.

    Мелкие метчики и развёртки тоже годятся.  yes

    Korolev #102543

    Я бы поискал какие-нибудь пружинки вместо резинок.

    Валерий #102540
    Сидороff,


    Ну ничего себе!!  Я сам не помню, что я семь лет писал... А тут люди так легко отслеживают...))))) scratch

    П.С.... Вы не товарищ майор, часом? boss

    Але нови ностра алис!
    Сидороff #102538 Автор
    Валерий,


    Да, я читал этот комментарий:)

    Валерий #102537

    Я когда-то, лет сорок назад, надыбал моторчик от военной радиостанции на 24 Вольта., а вот, с патронами тогда было туго))) Со свёрлышками тоже, но была знакомая медсестра в стоматологическом кабинете.)))) Одно сверло у меня было, и как раз, диаметром как хвостовики буров (наверное, двойка?))). Просверлил им вал по оси. Держал сверло в пальцах левой руки через наждачку-нулёвку, а  правой насаживал на него моторчик включённый. Отверстие просверлил миллиметров на пять. Вставлял потом бур и подпаивал)))

    Але нови ностра алис!
    Сидороff #102535 Автор
    ino53,


    Не, здесь другая ситуация. Этот станочек предназначен для того, чтобы ставить его НА просверливаемую детаь. И попасть сверлом в точку, нанесённою керном просто невозможно, по той простой причине, что эту точку в отверстии на основании просто не будет видно. Поэтому для точного позиционирования станочка на детали и нанесены риски на основании.  Посему в публикации и написал, что сверлить платы держа микродрель в руках будет и проще и точнее.

    Сидороff #102534 Автор
    sergeyp,


    Ну, с микроскопом трудно спорить. Такой точности на станочке изготовленном "на коленке" добиться практически невозможно.

    sergeyp #102532
    Цитата: Сидороff
    от стойки до точки сверления 20 мм.

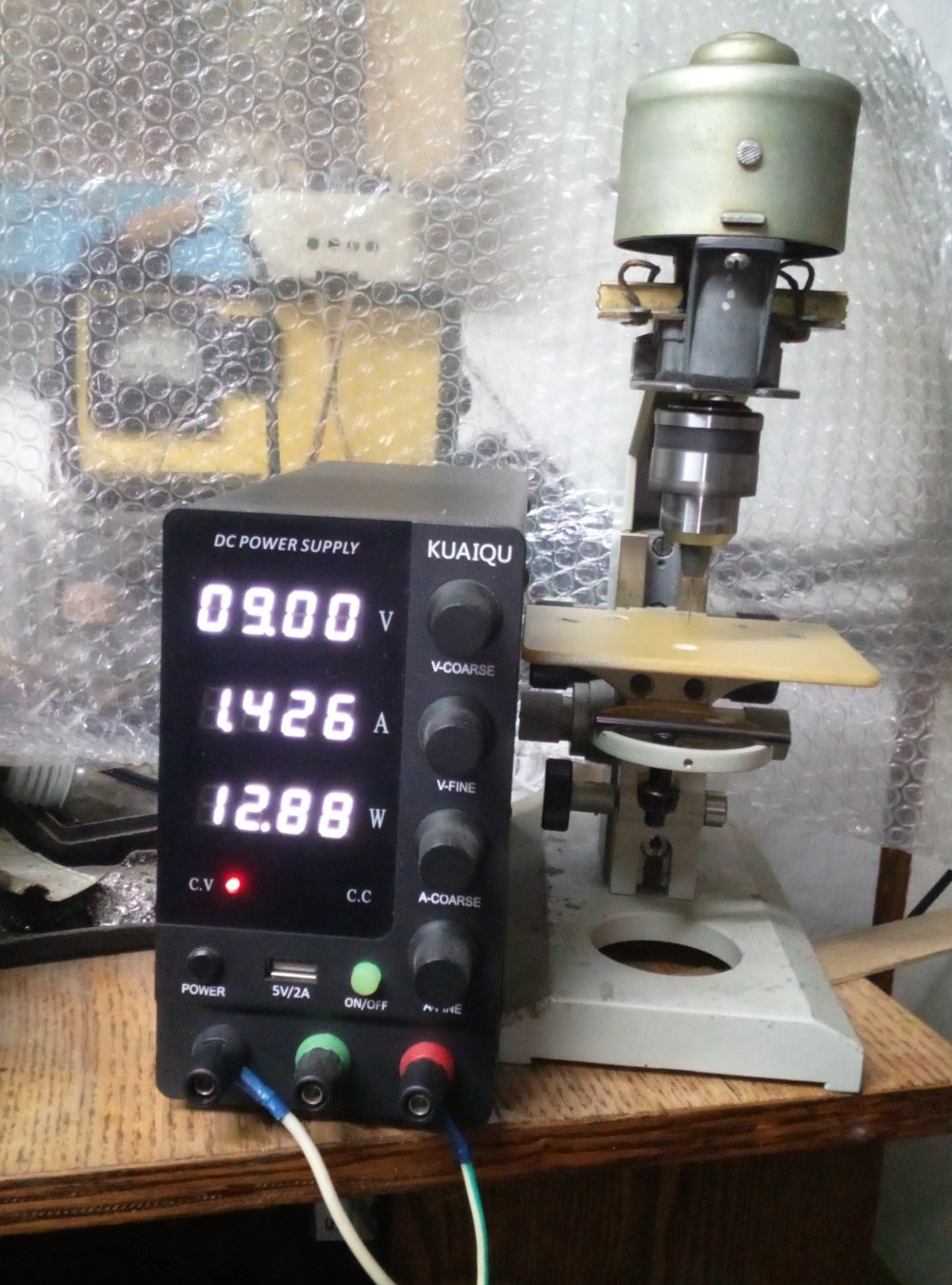

    У меня пара микроскопов для этого. Вылет - около 100мм. Хватает для многих работ..

    smile

    Сидороff #102531 Автор
    sergeyp,


    В принципе, можно увеличить вылет кронштейна, чтобы отодвинуть сверло от стойки, и плату класть не ПОД, а НА основание. Целиться придётся сверлом в накерненное отверстие.  Сейчас у меня расстояние от стойки до точки сверления 20 мм. Можно увеличить ну, до 50-ти. Это значит, что влезет плата не более 100 мм шириной.

    ino53 #102530
    Цитата: Сидороff
    Слабо себе представляю, как можно нанести метки сверления на плату.

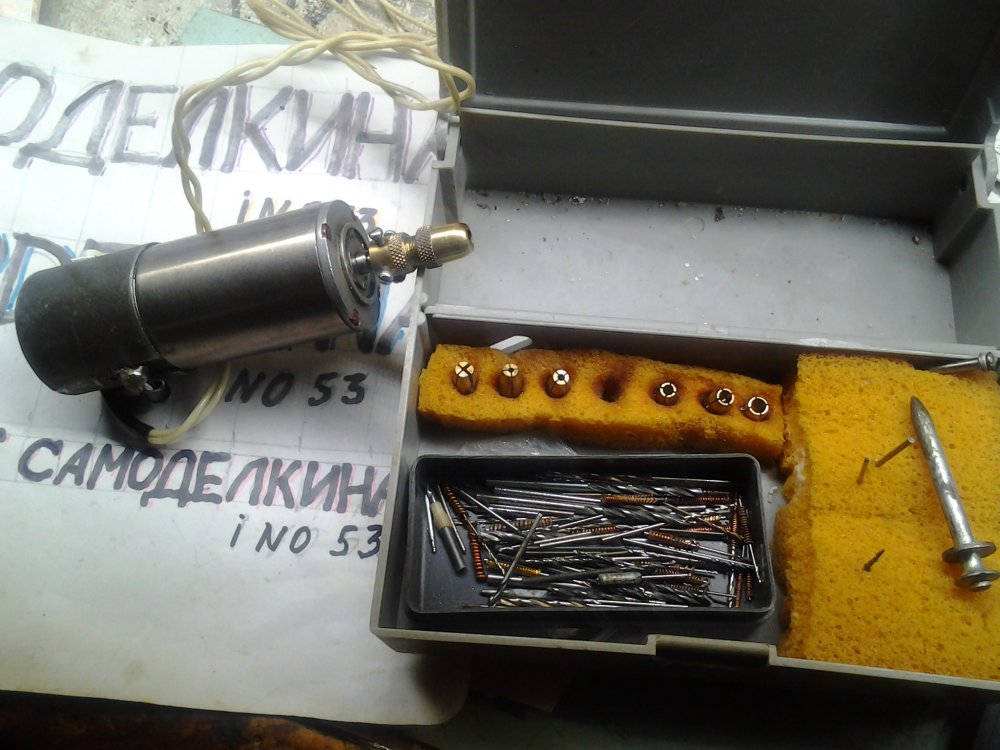

    Заточенный дюбель, на жаргоне - керно.
