Лазерная сигнализация, простая схема

Простой кит набор из Китая, который представляет собой лазерную сигнализацию. Принцип работы очень прост, лазерный луч направлен на фоторезистор, это рабочее состояние сигнализации, как только луч прерывается, сигнализация срабатывает и включается динамик который издаёт определенный звуковой сигнал.



Данный набор имеет не большой набор деталей и собирается навесным монтажом на соединительную колодку. При желании можно изготовить печатную плату самостоятельно, Китайцы почему то решили не изготавливать её, наверное потому что схема очень просто, но в то же время очень интересная и нужная в хозяйстве.

В комплекте поставляется следующий набор деталей:

  • Боксы для батареек - 2 штуки
  • Лазерная головка с проводами
  • Фоторезистор в корпусе
  • Транзистор - 1 штука
  • Подстроечный резистор
  • Динамик
  • Соединительная колодка
  • Инструкция на Китайском языке с картинками



Видео для тех кто не любит читать:



Сборка лазерной сигнализации



Следуя представленной инструкции собираем все детали на колодку.

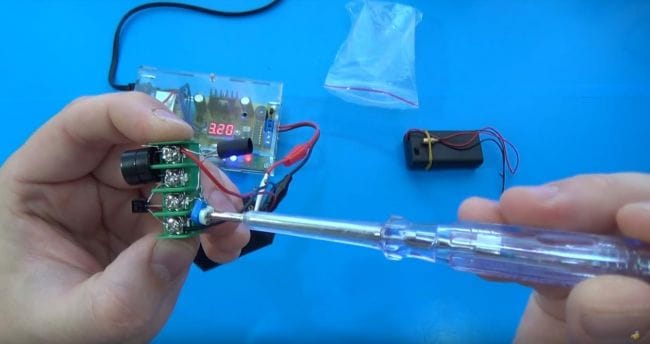

Для начала вставляем батарейки в бокс и соединяем лазер, главное не путать полярность, а то он может выйти из стоя, проверяем его и приступаем к сборки приёмника. Для лазера не предусмотрено никакого крепления, но оно и не нужно, так как он должен быть свободен, что бы было просто установить его на место охраны.

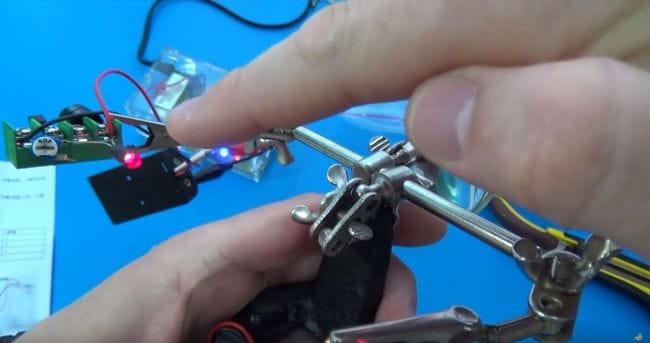

Собираем все детали на колодку по инструкции, паять ни чего не надо, так как все они крепятся при помощи болтиков. Подсоединяем бокс с заранее вставлеными батарейками. Подстроечный резистор регулирует громкость издаваемого сигнала, который звучит достаточно громко.



Получилась очень простая но интересная сигнализация.





На этом всё, советую приобрести этот кит, тем более что стоит не дорого!
Источник
