Генератор высокого напряжения, набор для сборки

Сегодня будем собирать простенький kit набор генератора высокого напряжения. Практическое применение данного прибора пока не понятно, но его можно использовать в качестве игрушки или сделать из него электронную зажигалку для газовой горелки. Так же можно использовать в качестве демонстрации высокочастотного напряжения. В общем найти применение можно, тем более что стоит такой набор не дорого, главное что бы фантазия присутствовала!

Ниже представлены фото в разобранном и собранном виде. Плата достаточно компактная, выполнена аккуратно и занимает не так много места.




Если кому не очень хочется читать весь процесс сборки kit набора, то ниже представлена пошаговая инструкция по сборки генератора.



Процесс сборки генератора



Данный набор поставляется в стандартном конверте, все детали и плата упакованные в один пакетик.


На плате генератора места и выводы компонентов подписаны, так что остаётся только припаять всё на свои места.



Устанавливаем детали на плату в удобном вам порядке и припаиваем. Будьте внимательны при установки диода, не путайте анод с катодом, так же как и электролитический конденсатор плюс с минусом, на плате всё обозначено.



После того как детали припаяны, переходим к установки трансформатора.



Выводы трансформатора не пронумерованы, так что нужно полагаться на свой опыт и логическое мышление.



С трансформатора выходит две обмотки, центральные провода скручены друг с другом. С одной стороны провод более тоньше чем с другой, отсюда вывод что там где провода толще, это силовая часть, а там где тоньше это обратка.

Для того что бы убедиться в правильности подключения всех выводов трансформатора, рекомендуется подключить его навесным способом не укорачивая контакты. Путём экспериментов выяснилось, что более толстый провод нужно припаивать к широкой дорожке ведущей к транзистору, а более тонкий к противоположной к диоду, ну и центральный соответственно к центральной дорожке.




После того как с выводами определились, укорачиваем провода и стягиваем трансформатор пластиковой стяжкой, которая имеется в комплекте. Толстый провод в центральное отверстие не пролазиет, так что пришлось заводить его с внешней стороны. Ну в принципе можно и рассверлить отверстие, но есть риск повреждения дорожки.



Работает такой генератор от напряжения 3-5 вольт, но так же с питанием справляются и два аккумулятора 18650, хотя транзистор в этом случае перегревается, поэтому лучше не превышать питание более 5 вольт.

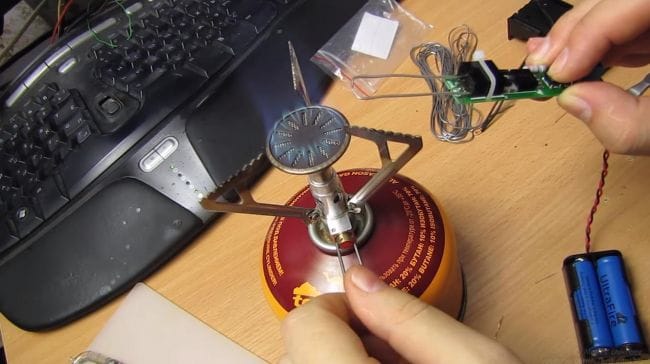

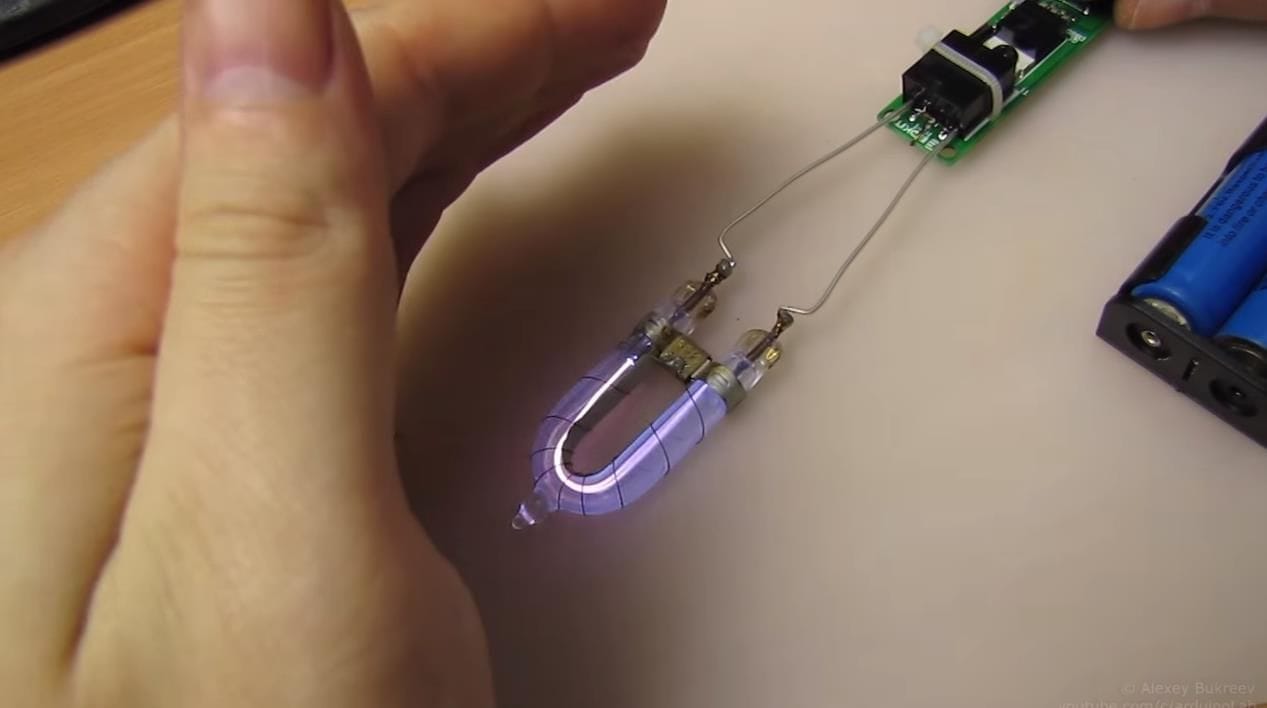

Производимая генератором дуга, легко поджигает газ от стационарной горелки. Так же очень интересный эффект получается при подсоединении контактов генератора к галогенной лампе, внутри образуется красивая цветная дуга.

В общем советую приобрести, для общего развития!
