ИК сигнализация своими руками


Привет всем любителям самоделок. В данной статье я расскажу, как сделать ИК сигнализацию своими руками, в сборке которой поможет кит-набор, заказать его можно по ссылке в конце статьи. Данный кит-набор пригодится тем, кто хочет набраться опыта в работе с паяльником. Такую сигнализацию можно установить у себя во дворе и когда кто-то пройдет мимо нее, она сработает и будет издавать громкий звук, при желании такую конструкцию можно доработать и сделать из нее полноценную сигнализацию.

Перед тем, как начать читать статью, предлагаю посмотреть видео с подробным процессом сборки кит-набора, а также его проверкой на работоспособность.



Для того, чтобы сделать ИК сигнализацию своими руками, понадобится:
* Кит-набор
* Паяльник, припой, флюс
* Бокорезы
* Приспособление для пайки "третья рука"
* Мультиметр

Шаг первый.

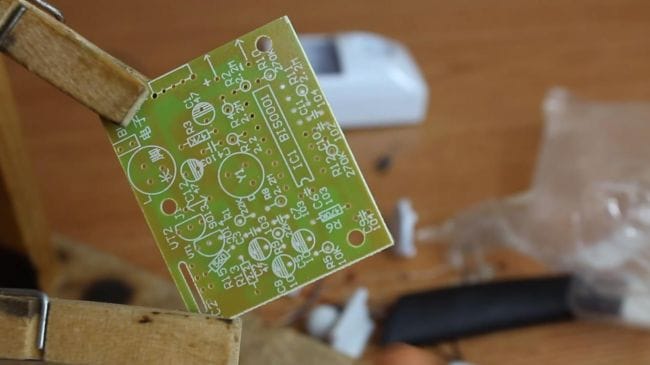

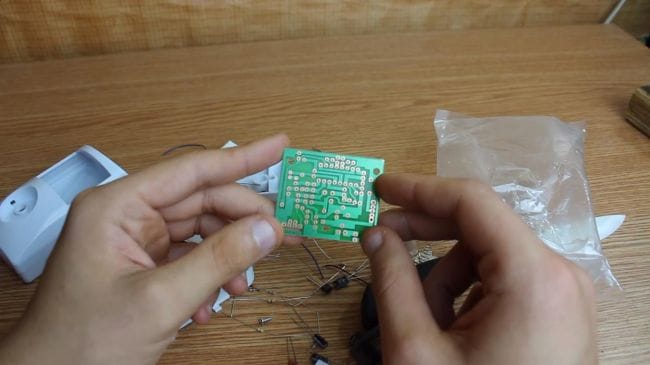

В комплекте к кит-набору идет односторонняя печатная плата, ее качество невысокое, номиналы радиодеталей промаркированы.

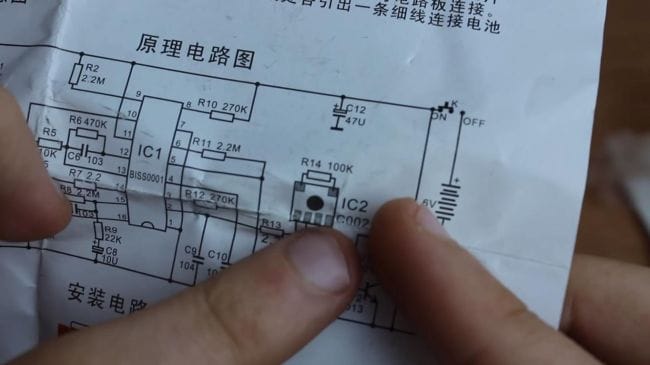

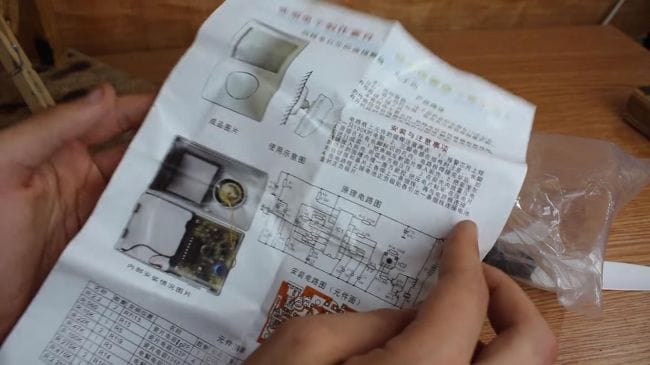

Также ко всему имеется инструкция, на которой подробно разобрана схема сборки.

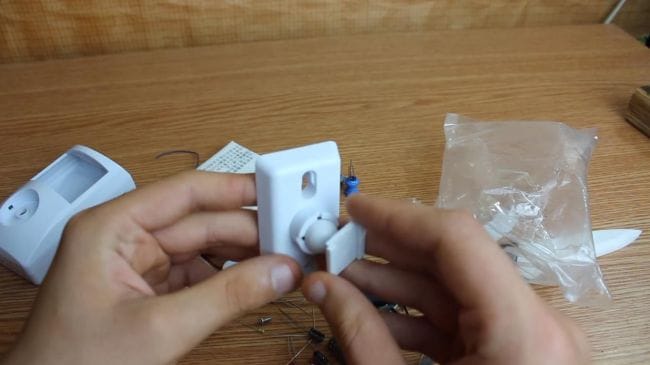

Корпус выполнен из пластика, на котором закреплен шарнир, с помощью него можно будет настраивать нужное положение.

Теперь перейдем к самой сборке.
Шаг второй.

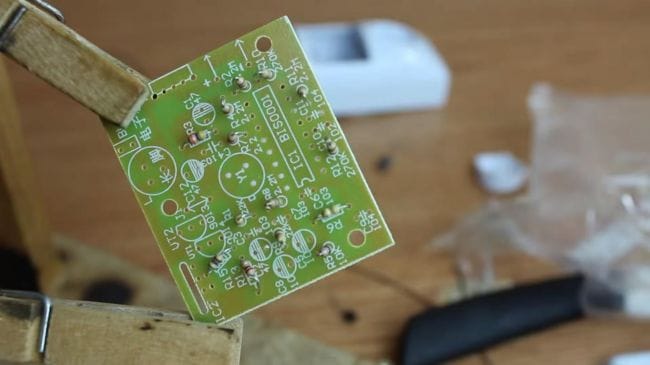

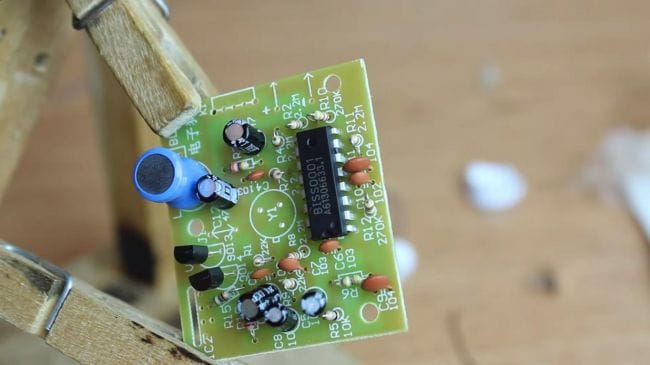

Фиксируем плату в приспособлении для пайки "третья рука" и первым, что установим на плату, это резисторы.

Так как резисторы не скреплены бумажкой и номиналы их не подписаны, то следовательно их сопротивление нужно измерить. Узнать номинал можно несколькими способами, при помощи мультиметра, цветовой маркировки с таблицей и онлайн-калькулятора. Если же у вас нет мультиметра, то остальные два способа тоже весьма рабочие, но потребуют немного больше времени на определение. Определив номиналы, устанавливаем резисторы на свои места, с обратной стороны платы подгибаем ножки, чтобы при пайке они не выпали.

Шаг третий.

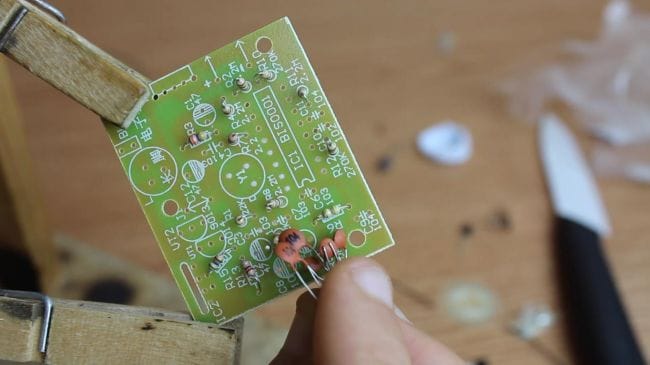

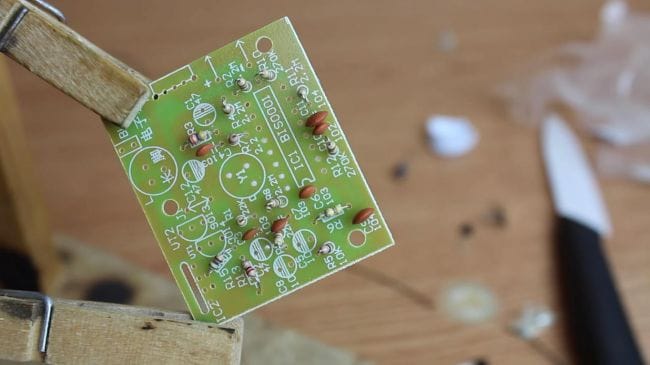

Далее устанавливаем керамические неполярные конденсаторы, на их корпусе указана цифровая маркировка, как и на самой плате.

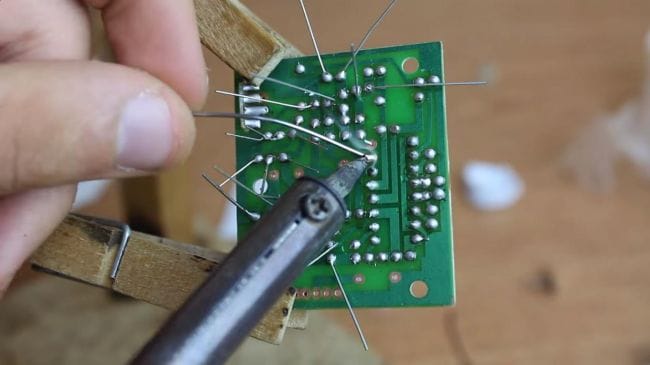

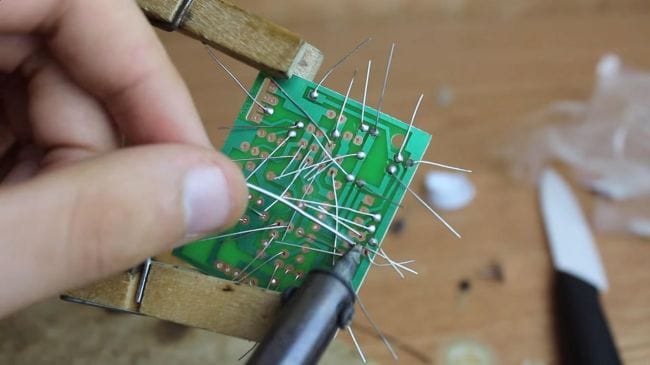

Затем переворачиваем плату обратной стороной и наносим флюс, после чего припаиваем выводы паяльником, добавляя припой.

Шаг четвертый.

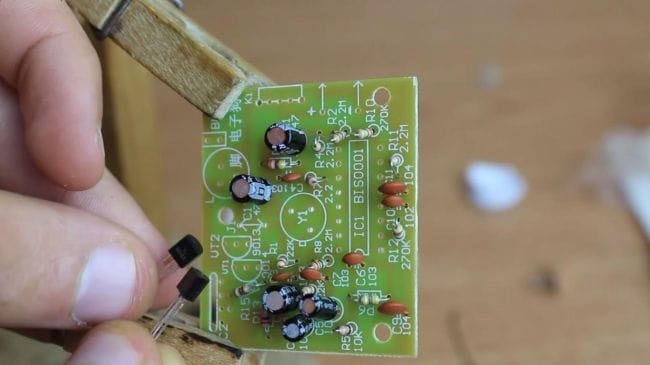

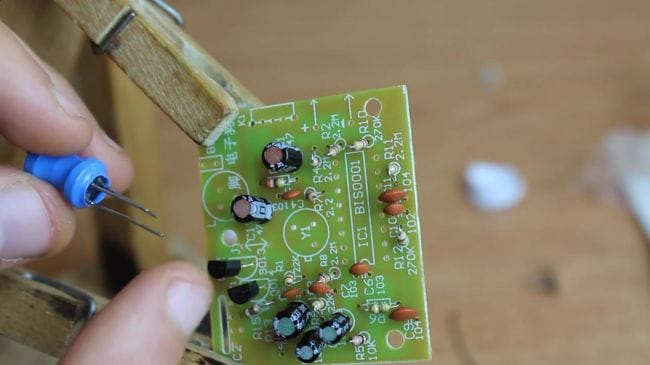

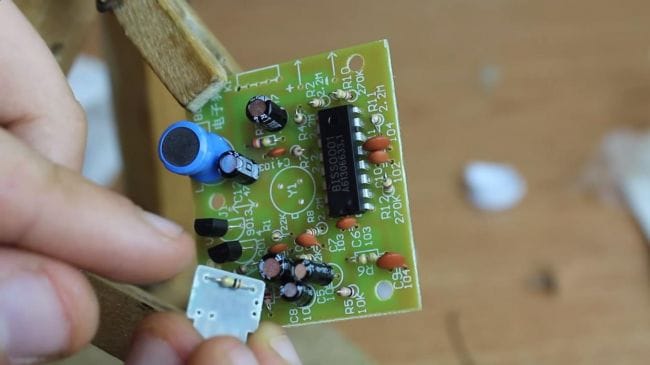

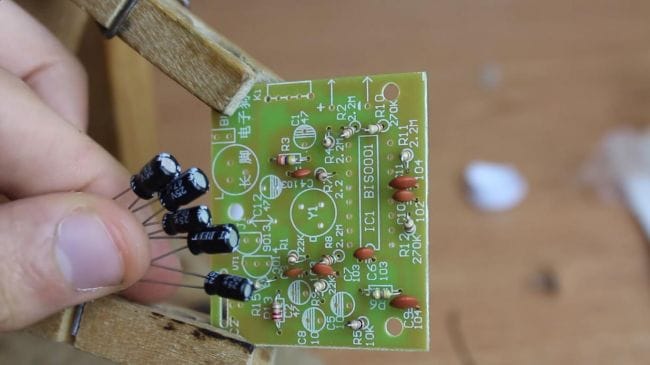

После керамических конденсаторов вставляем электролитические полярные согласно номиналам, на их корпусе белая полоска расположена со стороны минусового контакта, на плате минус обозначен закрашенным полукругом.

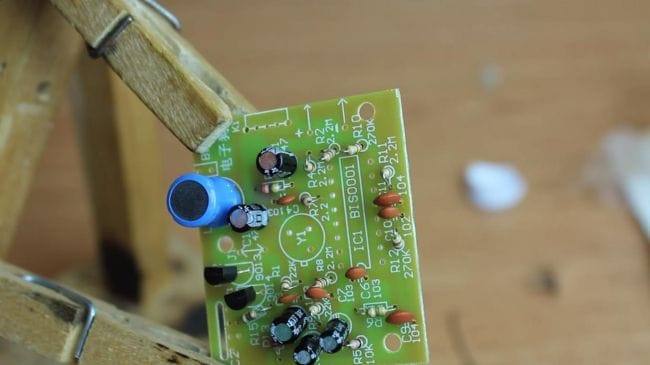

Далее ставим транзисторы, их маркировка указана на корпусе и на плате, ориентируемся по форме корпуса в виде полукруга, которая нанесена на плате.

Теперь вставляем катушку индуктивности, ее длинный контакт располагаем со стороны буквы L на плате.


Шаг пятый.

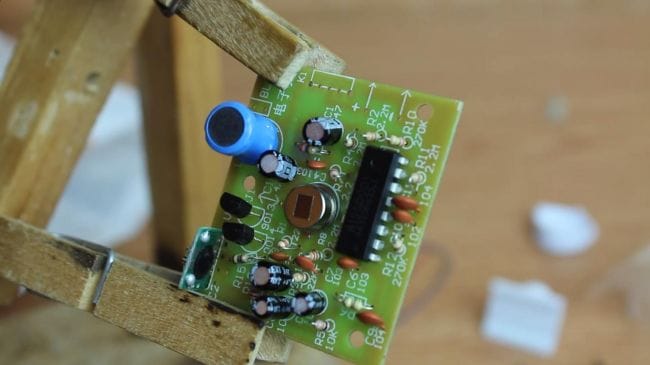

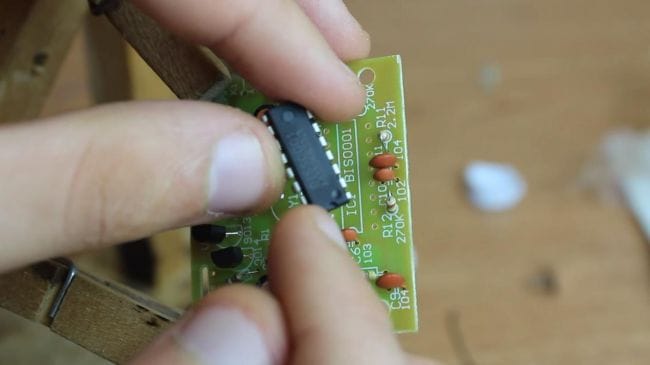

Ориентируясь по ключу на плате в виде полукруглой выемки, как и на корпусе микросхеме, устанавливаем ее на свое место.


Далее ставим маленькую микросхему в пропиленное отверстие на плате, но перед этим припаиваем к ней резистор на 100 кОм , как показано в инструкции.



Затем припаиваем контакты с обратной стороны платы.

Шаг шестой.

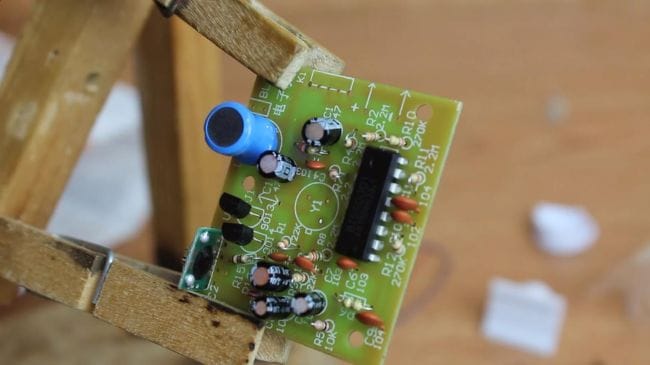

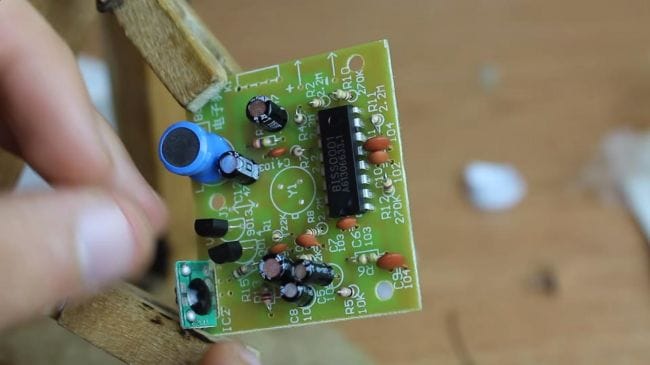

Устанавливаем ИК-датчик на плату, у него имеется три вывода, которые расположены таким образом, что перепутать положение не получится. При помощи бокорезов удаляем лишнюю часть выводов. При откусывании ножек радиодеталей будьте аккуратны, так как можно оторвать дорожки платы.


Затем вставляем включатель и припаиваем провода для подключения к пьезоэлементу и к питанию от батареек.

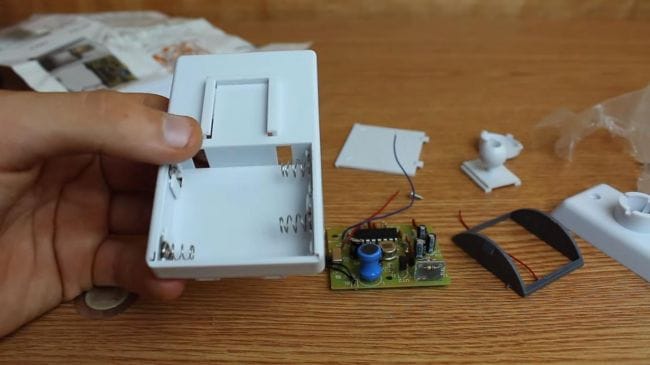

В отсеке батареек располагаем металлические перемычки, к двум из них припаиваем два провода питания согласно полярности.

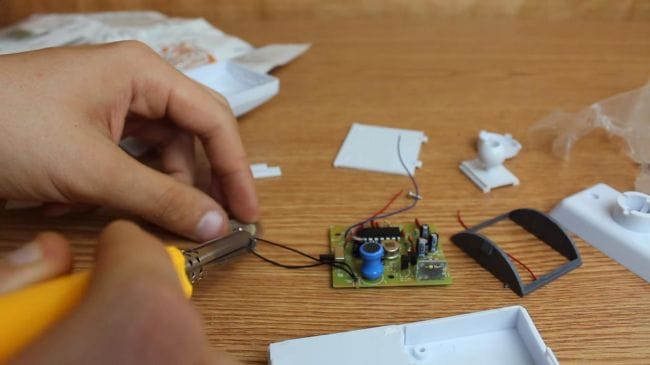

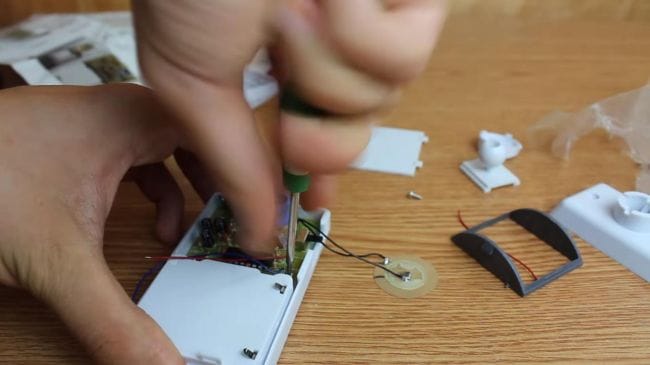

Далее собираем все в корпус, перед этим припаиваем два провода к пьезоэлементу.

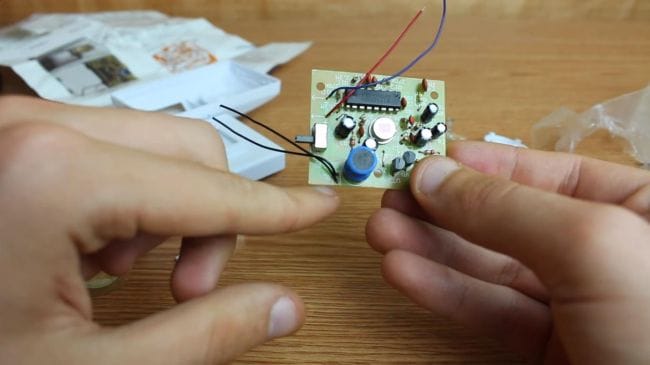

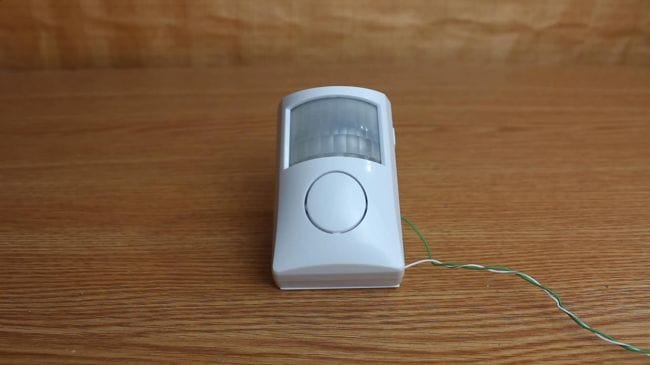

ИК сигнализация полностью готова, вставляем батарейки или подключаем блок питания для проверки и проводим рукой возле датчика, устройство начинает издавать звук сигнализации, что может отпугнуть собак и воров, но не более, поэтому лучше доработать данную схему и добавить обратную связь в дом, чтобы вы знали о проникновении посторонних в ваш двор.

На этом у меня все, всем спасибо за внимание и творческих успехов.
