Мини нож для резки труб отопления


Всем здрасти!!! Совсем недавно на работе производили монтаж напольного отопления из труб полипропилена, часто приходилось отрезать трубки, но как специальных ножниц нет приходилось пилить ножовкой по металлу, а это доставляет массу неудобств, то криво отпилишь потом фитинги побегут,то пилишь в трудно доступном месте, а это ай как не удобно.

Немного подумав решил быстренько собрать что-то вроде ножниц для резки труб, и вроде получилось самый раз.

И так нам нужно: профиль 25х50мм, болт с четырьмя гайками, полоса железа 50х300мм, две пластинки с отверстием для ушек и стандартный набор инструментов - это болгарка, дрель, сварка.

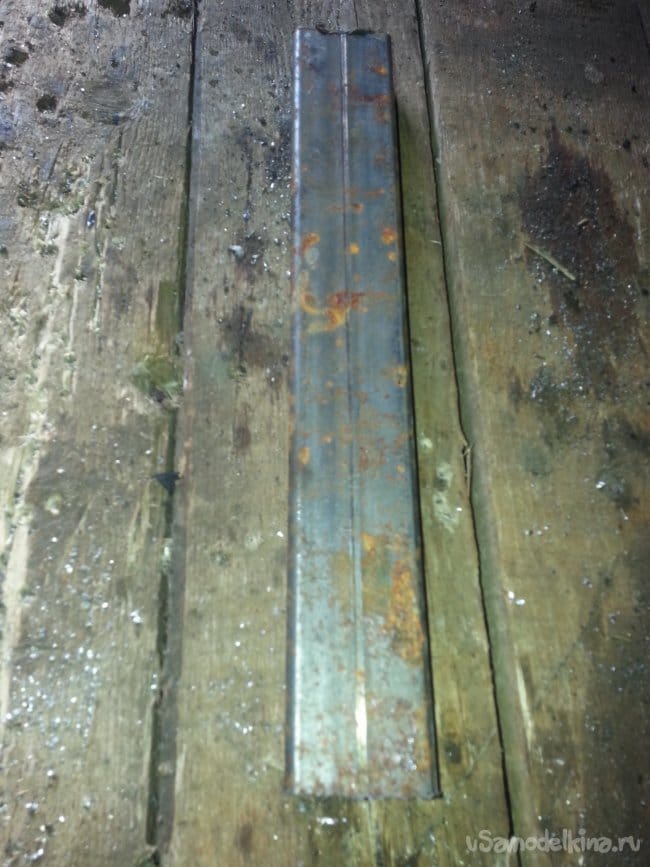

Вот наш профиль

Как я уже сказал: 25х50мм, и лист железа 5см шириной, 2мм толщиной и 30см длиной

Ну вот и весь материал.

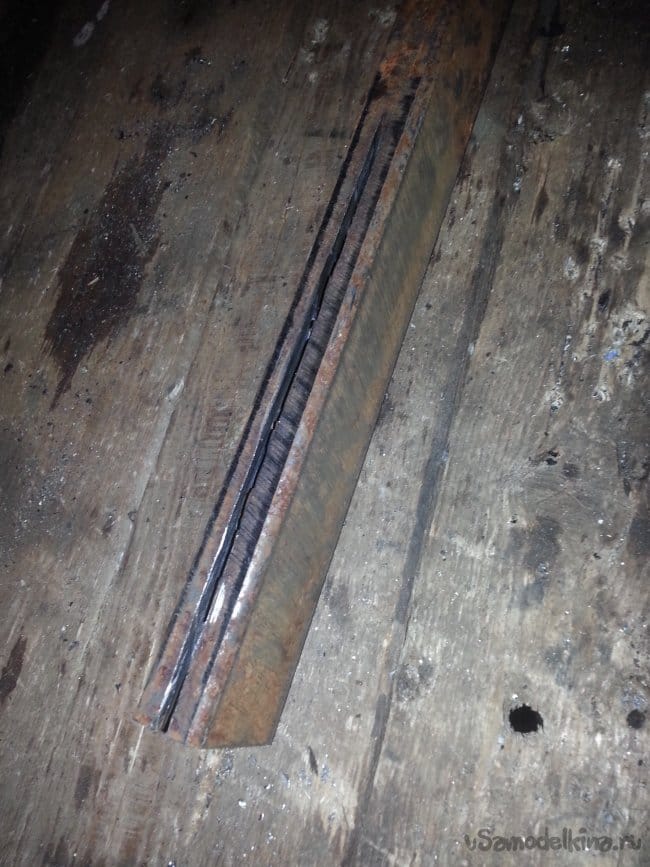

Приступаем к изготовлению. Делаем пропил в профиле 20см на боковой стенке ровно по середине отрезным диском

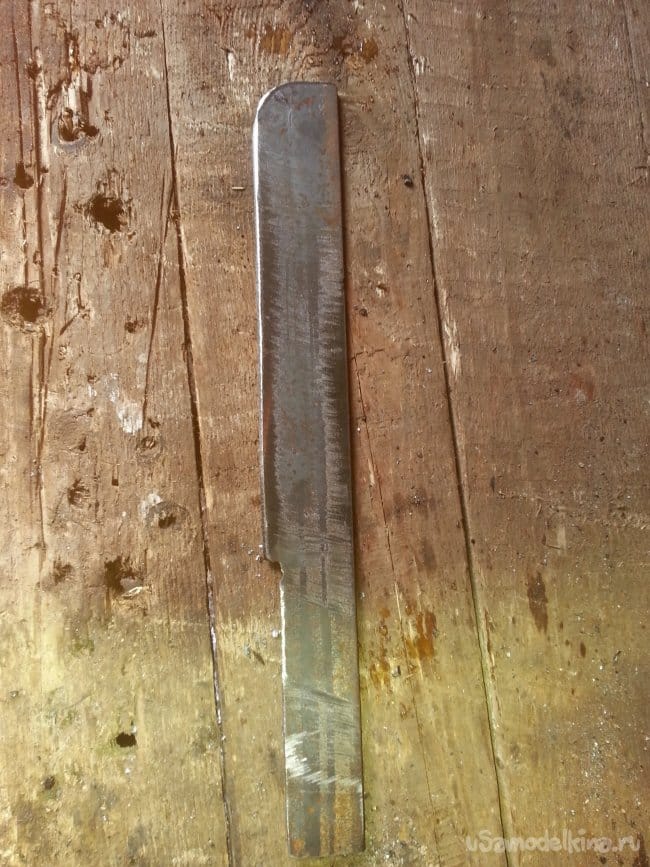

Из полосы металла формируем, как бы лезвие и ручку

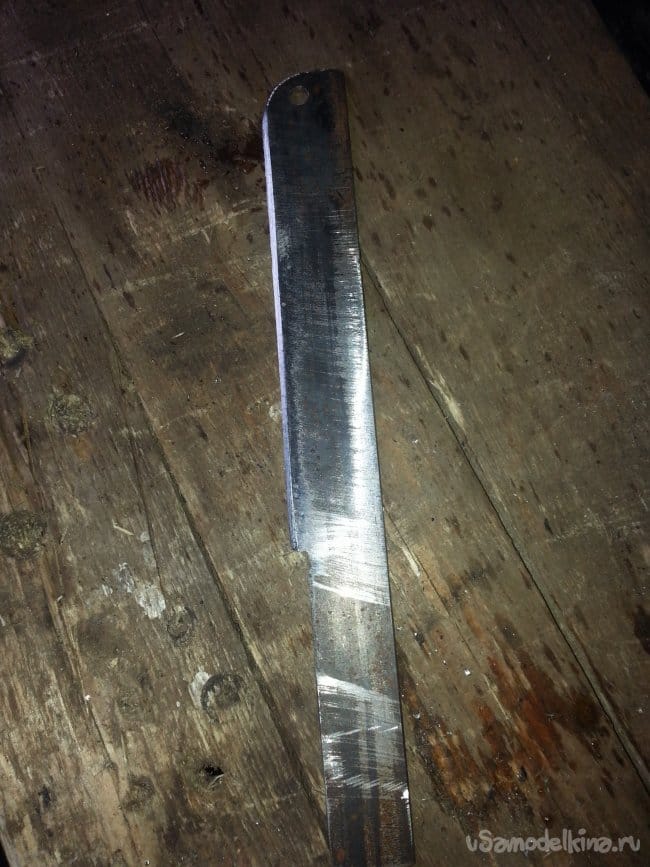

Теперь заостряем лезвие, округляем кончик лезвия, убираем все заострения по краям, просверливаем отверстие на 6мм, отступив немного от края

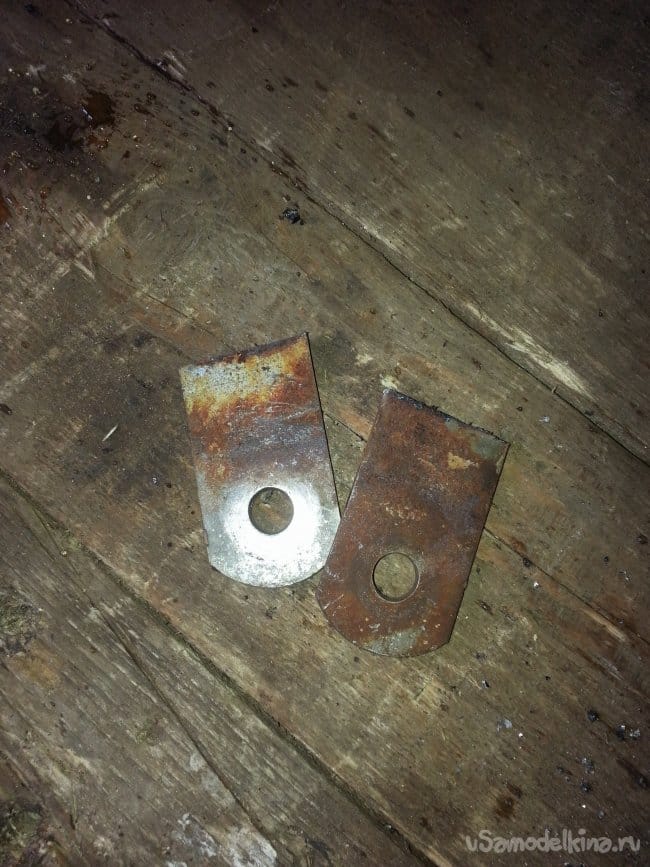

Переходим к нашим ушкам, вот такие ушки

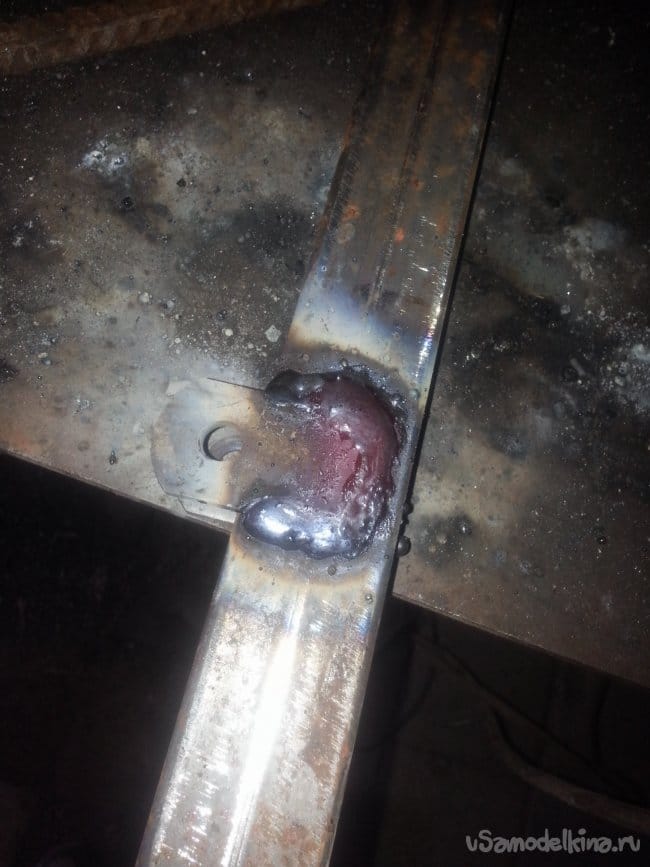

Берем ушки, примеряем на свои места и привариваем с обоих сторон. Не забывая о симетрии сторон. Я сначала приварил одну сторону, потом отцентрировал с помощью болта вторую сторону и приварил.

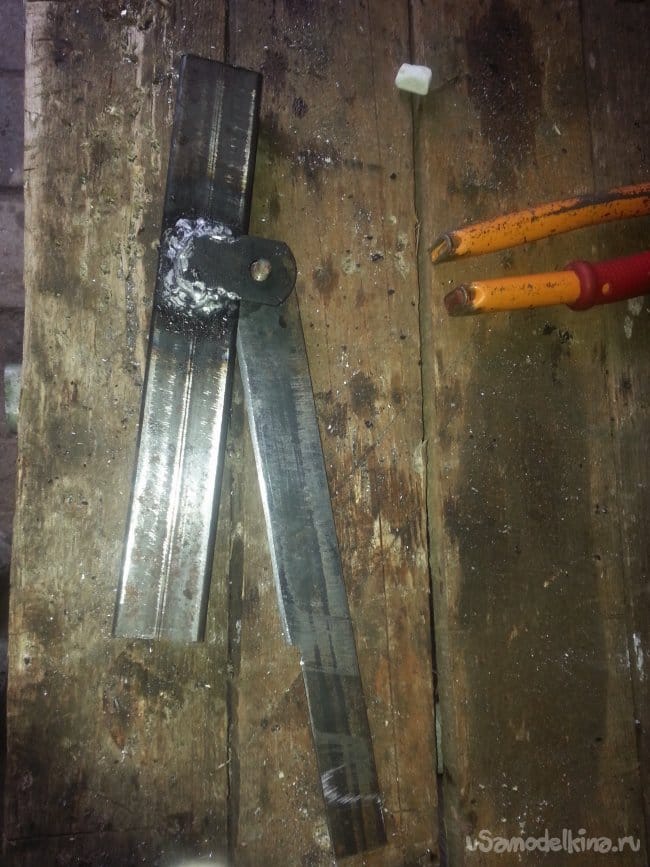

Ну вот можно примерять, ножницы почти готовы

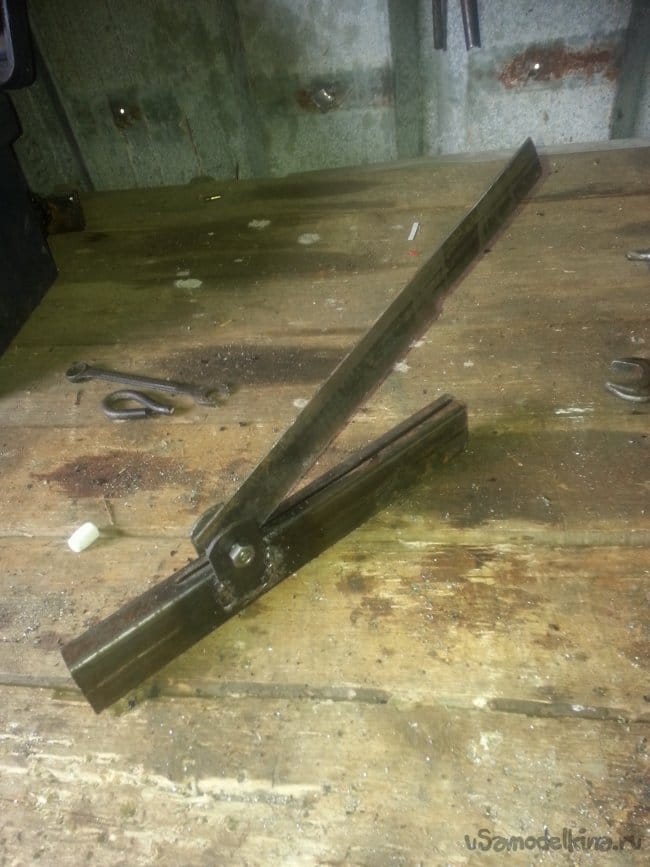

Общий вид изделия

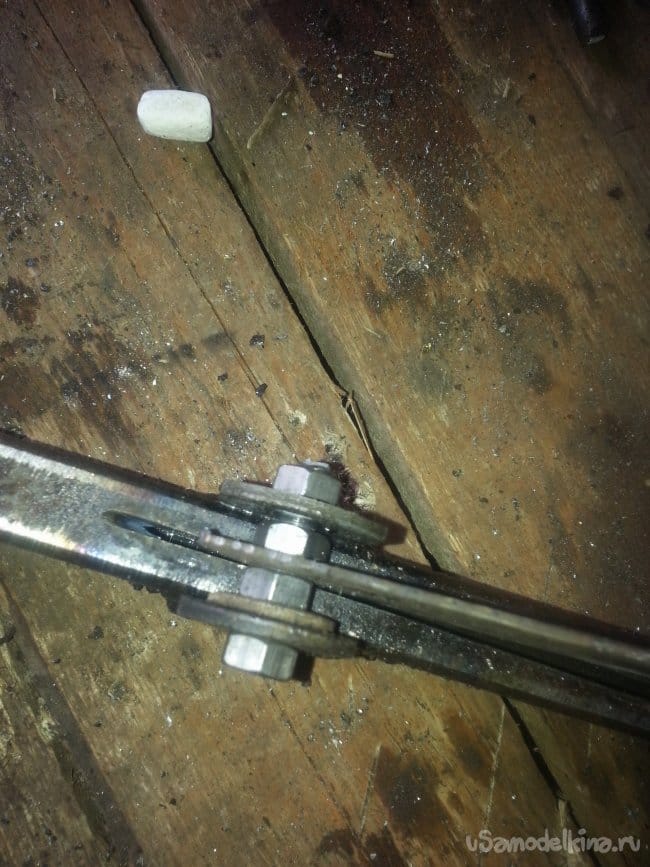

Теперь приступаем к креплению лезвия. Просовываю болт через ушко, накручиваю гайку, немного подкручиваю болт, ставлю лезвие, накручиваю ещё гайку и с другой стороны накручиваю еще гайку, и все контрагаем

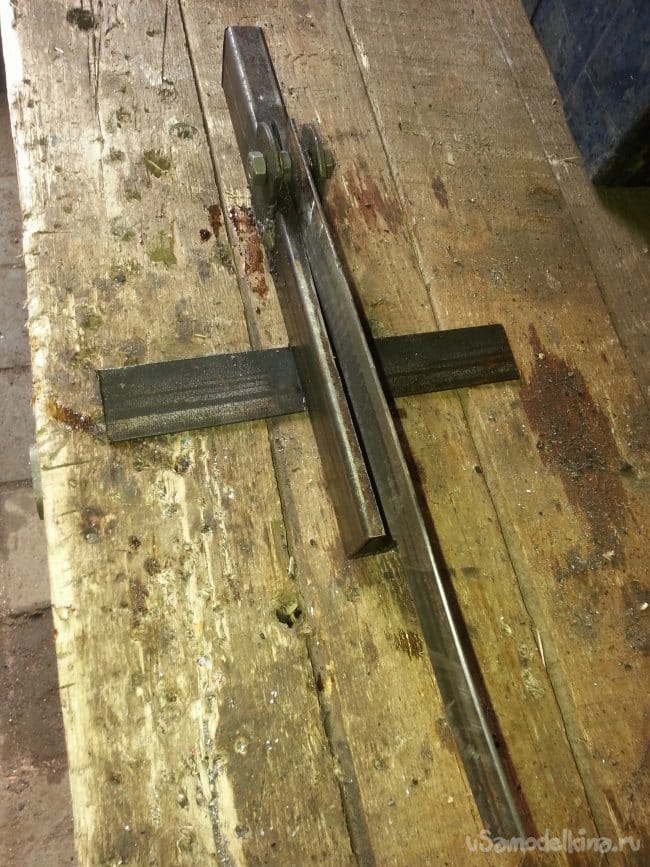

Решил приварить площадку из полосы металла для устойчивости

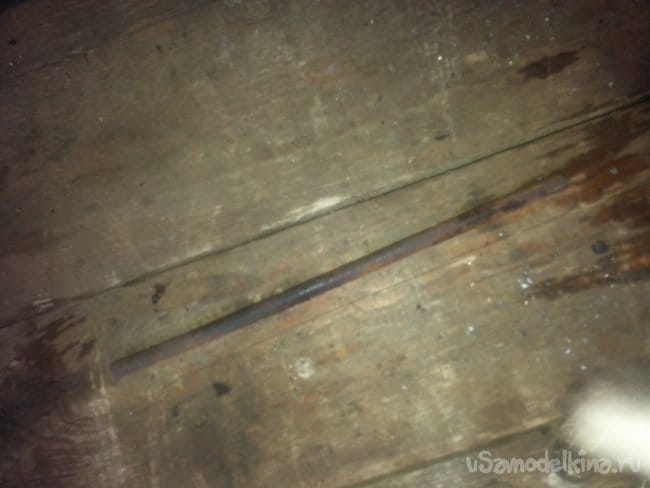

Для того чтобы лезвие не коробило беру прут проволоки на 6мм

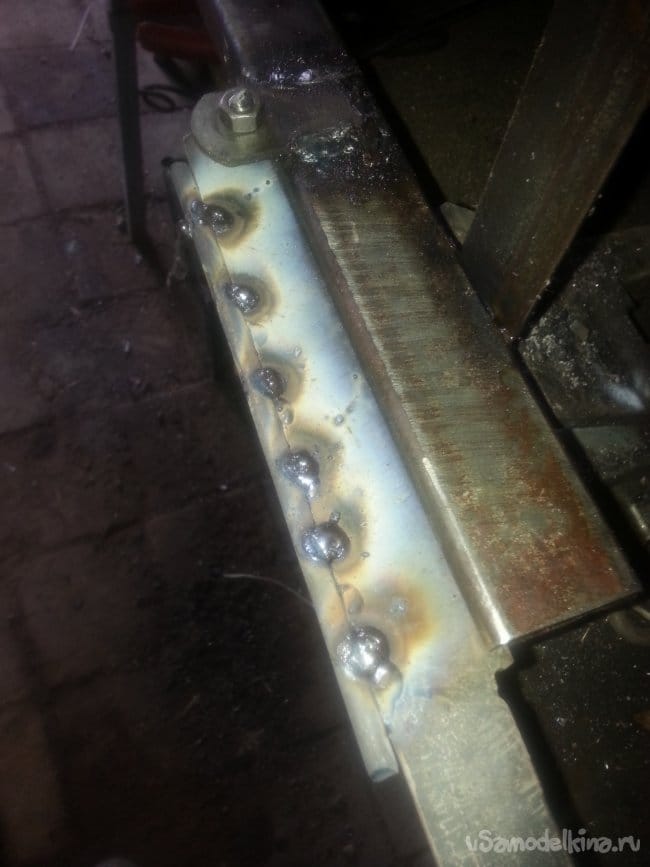

Привариваю к верху лезвия каплями

Ну вот наше приспособление готово. В этот день я очень много резал труб - эти ножницы для небольших труб до 20-ти мм. Можно лезвие выковать из хорошей стали тогда и большего диаметра можно будет резать, а так в целом неплохо.

Всем удачи и до новых самоделок
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Магнитная метла из электродвигателя

Приспособление для мойки под давлением

5
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
7
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
4.8
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 5.58 из 10 (голосов: 4 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
9 комментариев
  1. YGLIv
    Какая дикость,как вы будете фиксировать трубу чтобы она не скользила по плоской станине?
  2. Хатуль Мадан
    Уважаемый Автор, ответьте пожалуйста на несколько вопросов:
    1.Из какого материала сделан нож этой гильотины и каков угол его заточки?
    2.Не скользит ли РР- труба по основанию во время резки?
    3. Удобно ли пользоваться приспособлением там, где
    ,то пилишь в трудно доступном месте, а это ай как не удобно.
    ?
    4.Свою самоделку Вы назвали
    Мини нож для резки труб отопления
    , Вы считаете размеры
    25х50мм, и лист железа 5см шириной, 2мм толщиной и 30см длиной
    мини?
    5. Хотелось бы увидеть фото среза трубы, сделанного этим девайсом.
    6. Ну и наконец, стоило оно того, городить огород, ножницы можно было и у знакомых позаимствовать если покупать жалко. Я не против самодельного инструмента, наоборот,я только за, но только если он хоть в чём-то лучше покупного.
  3. Dmitrij
    О, нада такое... бошки рубить гусям да петухам...
    "Марти! Думать нужно в четырех измерениях..."
  4. Валерий

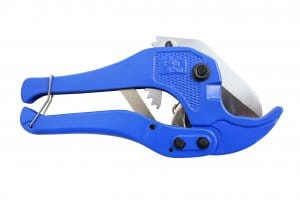

    Всегда пользовался для резки металлопласта и полипропилена вот таким копеечным инструментом:
