Изготовление шкива

Изготовление шкива

Иногда может потребоваться шкив определённого размера, но где его взять? Предлагаю способ изготовления шкива непосредственно на валу электродвигателя.

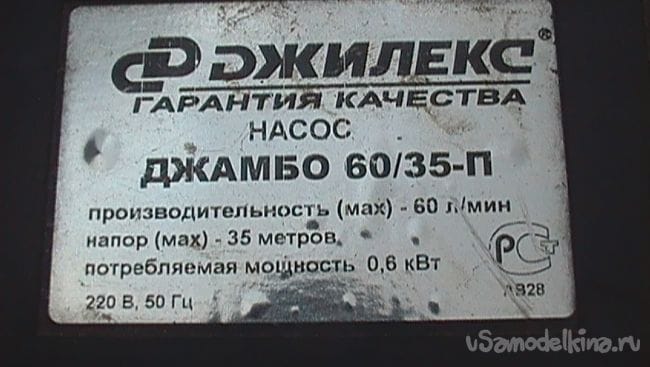

Для изготовления шкива мне потребовалось: фанера – 10 мм.; клей; пила циркулярная; крупный напильник; ножовка по металлу; наждачная бумага и сам электродвигатель. Двигатель я взял от насосной станции, насос вышел из строя, а ремонтировать нет необходимости.
Изготовление шкива

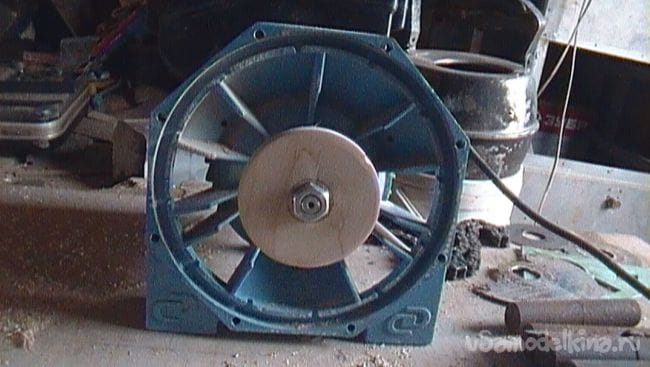

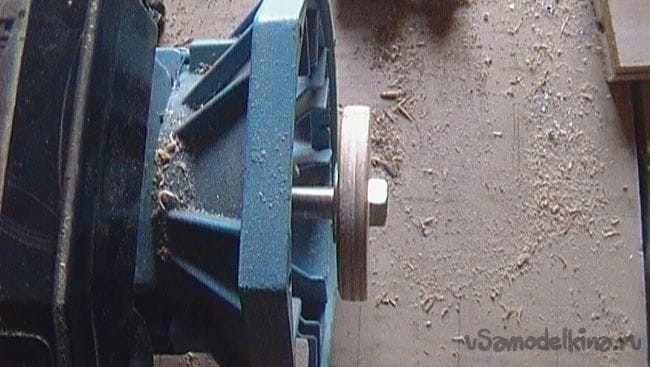

Из - за того, что вал двигателя изготовлен немного под конус, я изначально поставил стальную шайбу для исключения проскальзывания фанеры дальше по валу. Далее поставил кусок фанеры и через вторую шайбу подтянул её гайкой. С помощью циркулярной пилы сделал круг и убрал биение.
Изготовление шкива
Изготовление шкива

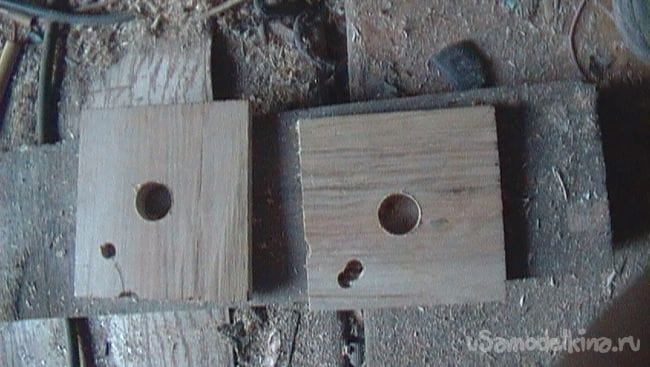

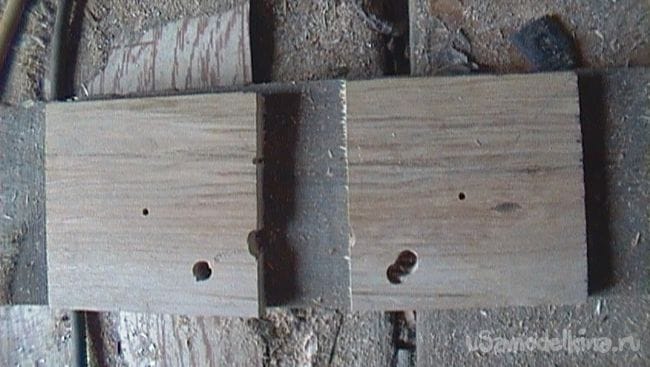

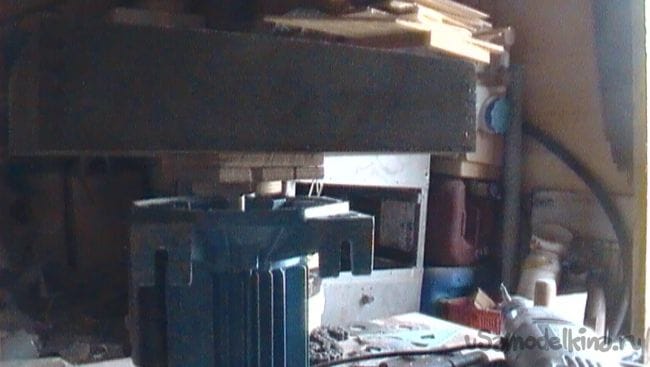

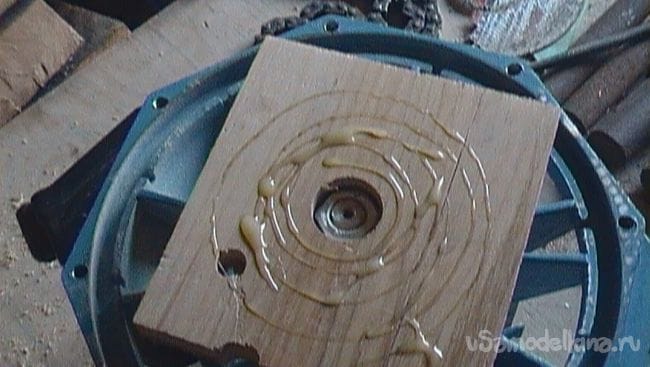

Поставив двигатель на вентилятор уложил, два просверленных куска фанеры промазанные клеем и прижал грузом.
Изготовление шкива
Изготовление шкива
Изготовление шкива
Изготовление шкива

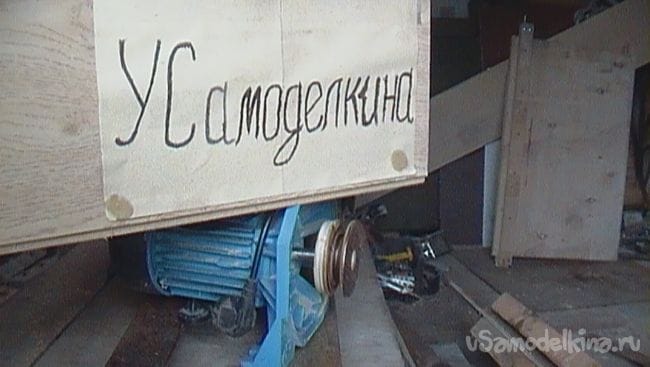

После того как клей высох, обточил полученную заготовку на циркулярной пиле. Далее с помощью напильника и ножовки по металлу, изготовил шкив.

Думаю, что он мне послужит.
Изготовление шкива

Напоследок видео:

Всем удачи в делах!
