Оригинальную подставку для паяльника сделал сам!

Оригинальную подставку для паяльника сделал сам!

Прошелся по магазинам с единственной целью - приобрести подставку для паяльника и остался весьма недоволен и ценами, и конструкциями подставок. Похоже, среди конструкторов не было ни одного радиолюбителя. Да я бы сам лучше их придумал и изготовил! А почему нет?

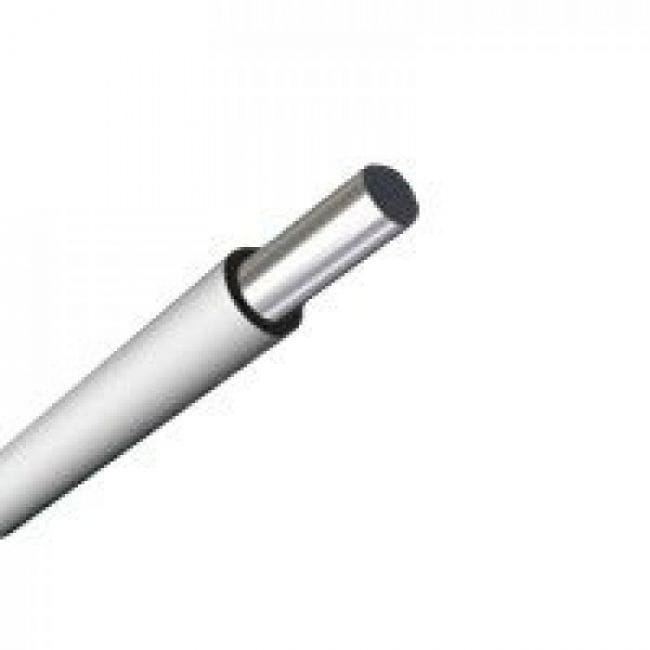

Дома, в «закромах», нашлись кусок провода АПВ 1х10 около метра
Оригинальную подставку для паяльника сделал сам!

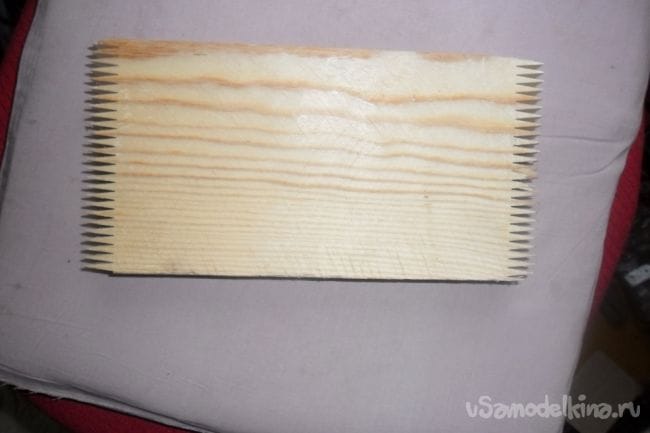

и подходящая по размерам сосновая дощечка.
Оригинальную подставку для паяльника сделал сам!

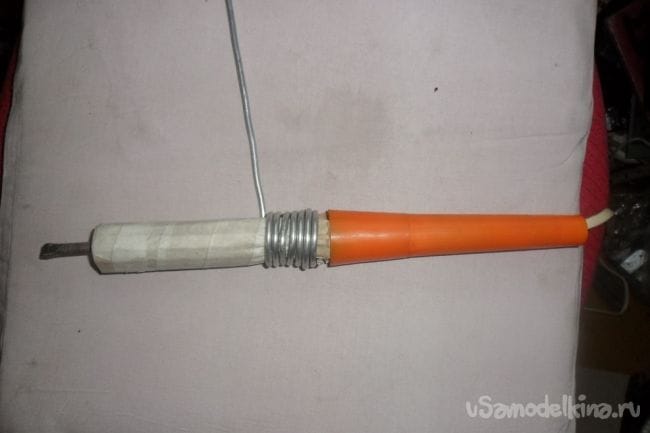

С провода аккуратно убрал изоляцию и накрутил спиралью прямо на металлическом корпусе паяльника, обернув его кусочком картона, чтобы паяльник свободно помещался внутри спирали.

Оригинальную подставку для паяльника сделал сам!

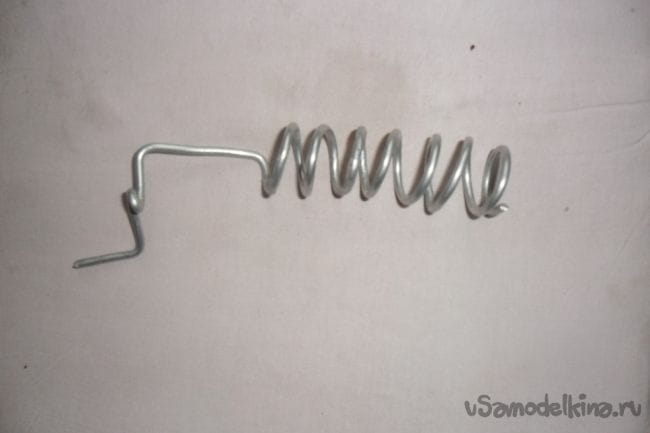

Кончик спирали около 2 см загнул под прямым углом, чуть дальше сделал петлю под шуруп.
Оригинальную подставку для паяльника сделал сам!

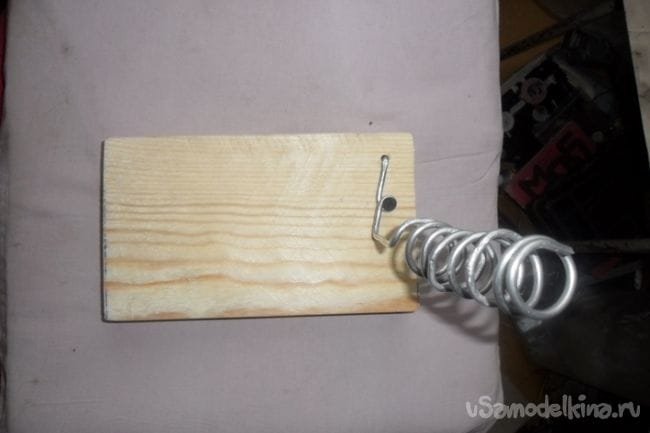

В дощечке, с краю, просверлил отверстие диаметром 3.5 мм, вставил в него, с усилием, конец спирали и окончательно закрепил спираль шурупом.
Оригинальную подставку для паяльника сделал сам!

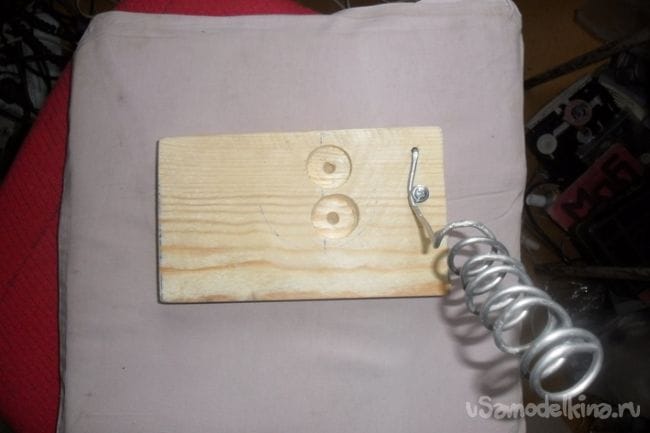

Просверлил два углубления под канифоль и припой,
Оригинальную подставку для паяльника сделал сам!

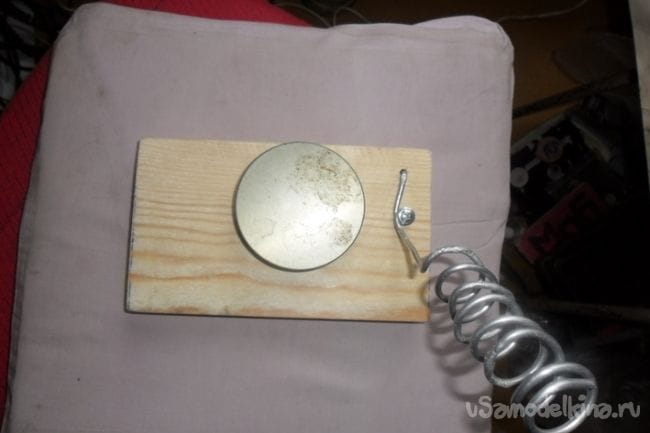

закрыв их металлической баночкой из - под гуталина.
Оригинальную подставку для паяльника сделал сам!

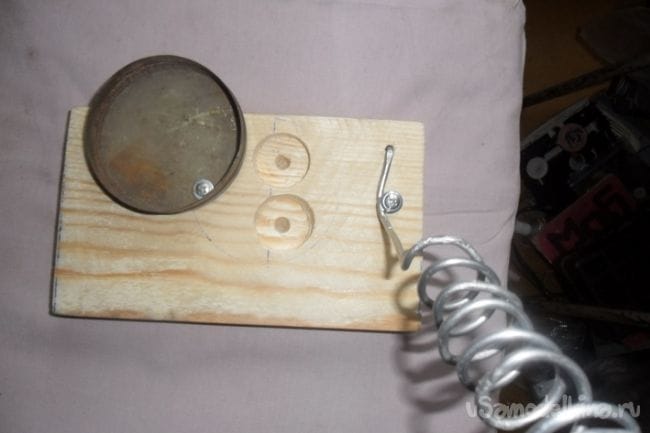

В дне баночки, с краю, просверлил отверстие диаметром 3 мм и закрепил ее шурупом на дощечке. Поворачивая баночку вокруг шурупа, получаете доступ к припою и канифоли.
Оригинальную подставку для паяльника сделал сам!

Теперь, нечаянно опрокинув подставку, не растеряете канифоль с припоем и имеете небольшой контейнер для хранения мелочи.

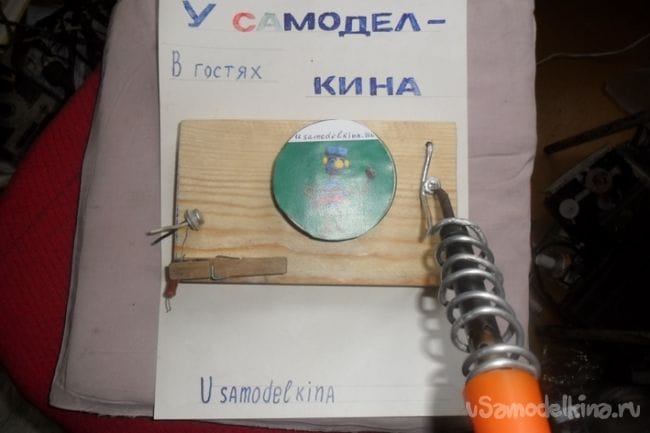

С противоположного края от спирали укрепил на шурупах деревянную бельевую прищепку. Получился помощник - «третья рука».
Оригинальную подставку для паяльника сделал сам!

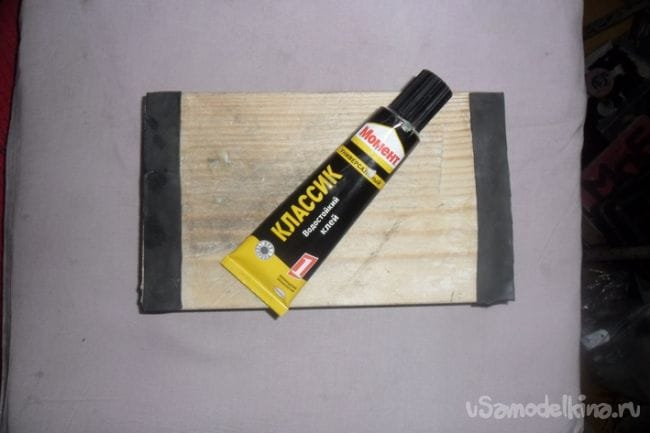

На обратной стороне основания клеем "Момент" приклеил две резиновые полоски от старой велосипедной камеры для противоскольжения по поверхности стола.
Оригинальную подставку для паяльника сделал сам!

Если деревянное основание взять больших размеров, то можно на нем смонтировать розетку с регулятором и тогда, как говорит нынешняя молодежь, «будет вааще классно!»
