Всем привет!
Сегодня я хотел бы рассказать и показать о том как сделать многофункциональную подставку под паяльник.
В процессе работы с паяльником требуется специальное приспособление, чтобы держать паяльник над столом. Иначе, без подставки он может обуглить любую поверхность, будучи нагретым свыше 400 градусов.
Так же подставка Облегчит работу с паяльником и паяльным оборудованием. Такое приспособление обойдется дешевле чем заводской вариант, кроме того он будет удобнее и качественней.
Чтобы её изготовить, в первую очередь необходимо будет сделать чертежи.
Изучив все варианты подставок для паяльника, Я решил разработать свою.
Для начала рисуем эскиз будущего приспособления. Учитываем выемку для целлюлозной губки (для чистки жал) и выемку. Сам держатель должен иметь металлическую конструкцию, например алюминиевую проволоку. По эскизу делаем чертеж.
Материалы:
- Фанера 5 мм.
- Алюминиевая проволока ( или другая)
Инструменты:
- Ручной лобзик и пилки.
- Наждачная бумага (от Р120 до Р1000)
- Напильник.
- Штангенциркуль.
- Свёрла (7 мм. И 4мм.)
- Клей (любой. У меня ПВА)
- Гравёр (можно и без него)
1. Находим подходящий лист фанеры.

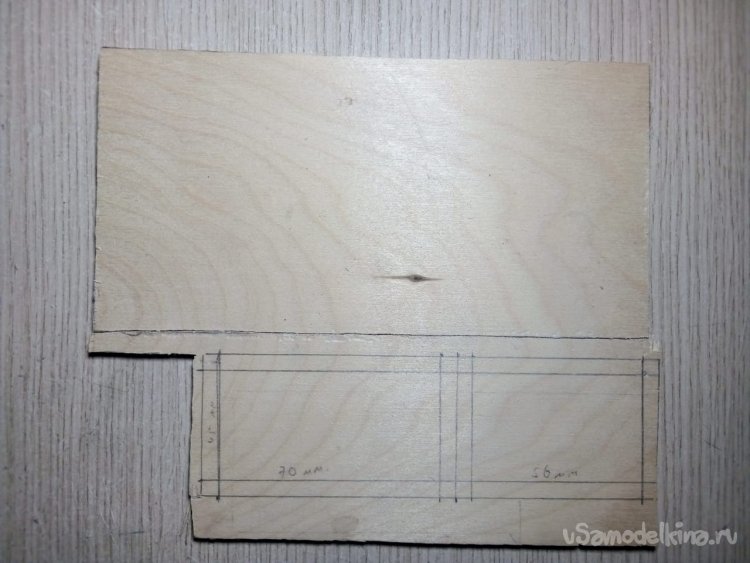

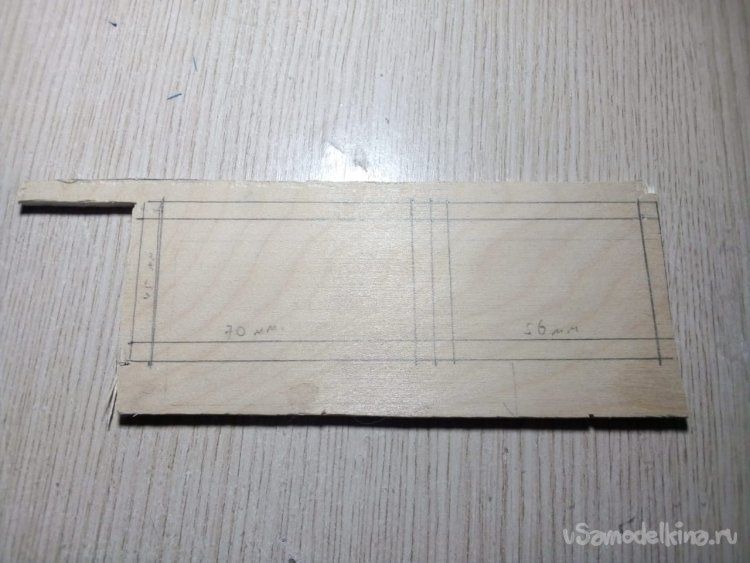

2. Переносим и расчерчиваем карандашом выемку и вырез под губку для чистки.

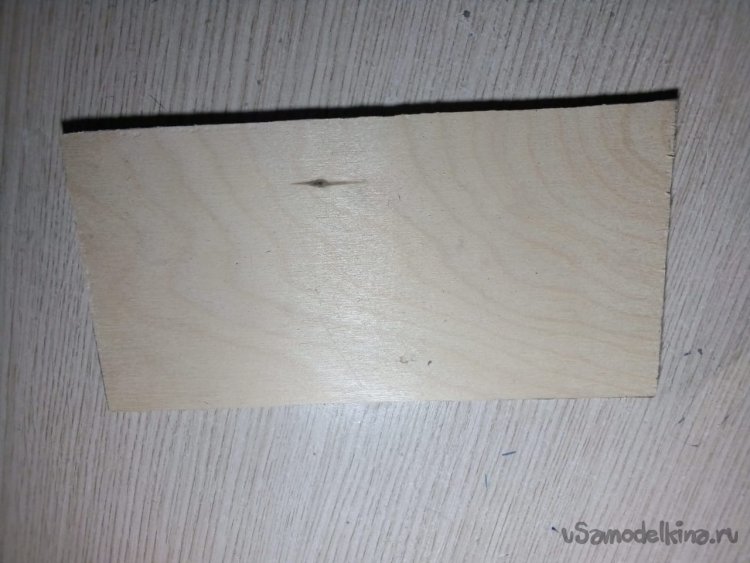

3. Равным образом переносим вторую часть – основание подставки.
4. Готово, можно вырезать.
5. Для удобства выпиливаем прямоугольник, на котором размещены детали.
6. После этого выпиливаем поочерёдно все детали.

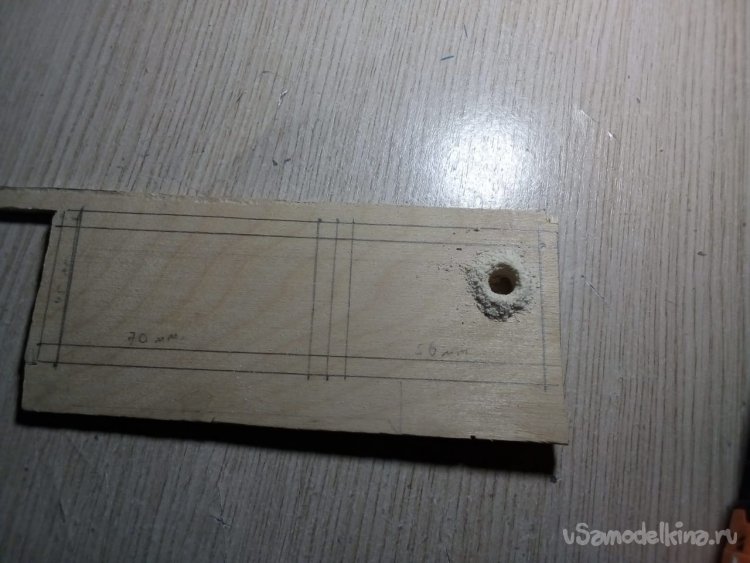

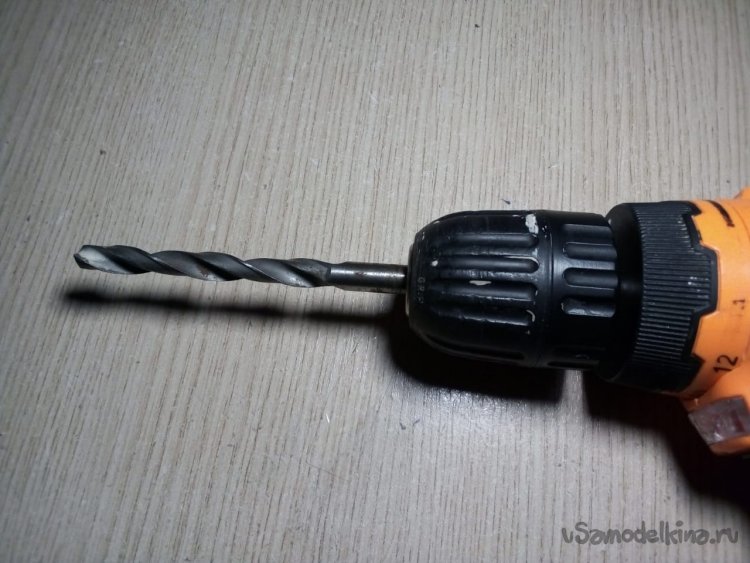

7. При помощи сверла (у меня оно на 7 мм) просверливаем. Сверло можно взять любое, главное чтобы полотно лобзика проходило.

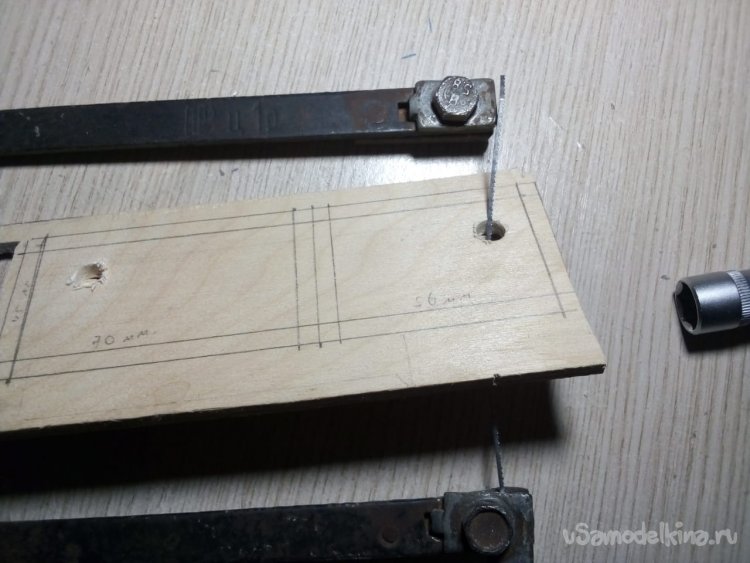

8. Откручиваем и вынимаем пилку с одной стороны, вставляем в заготовку, устанавливаем обратно на фиксированное место пилку и затягиваем.

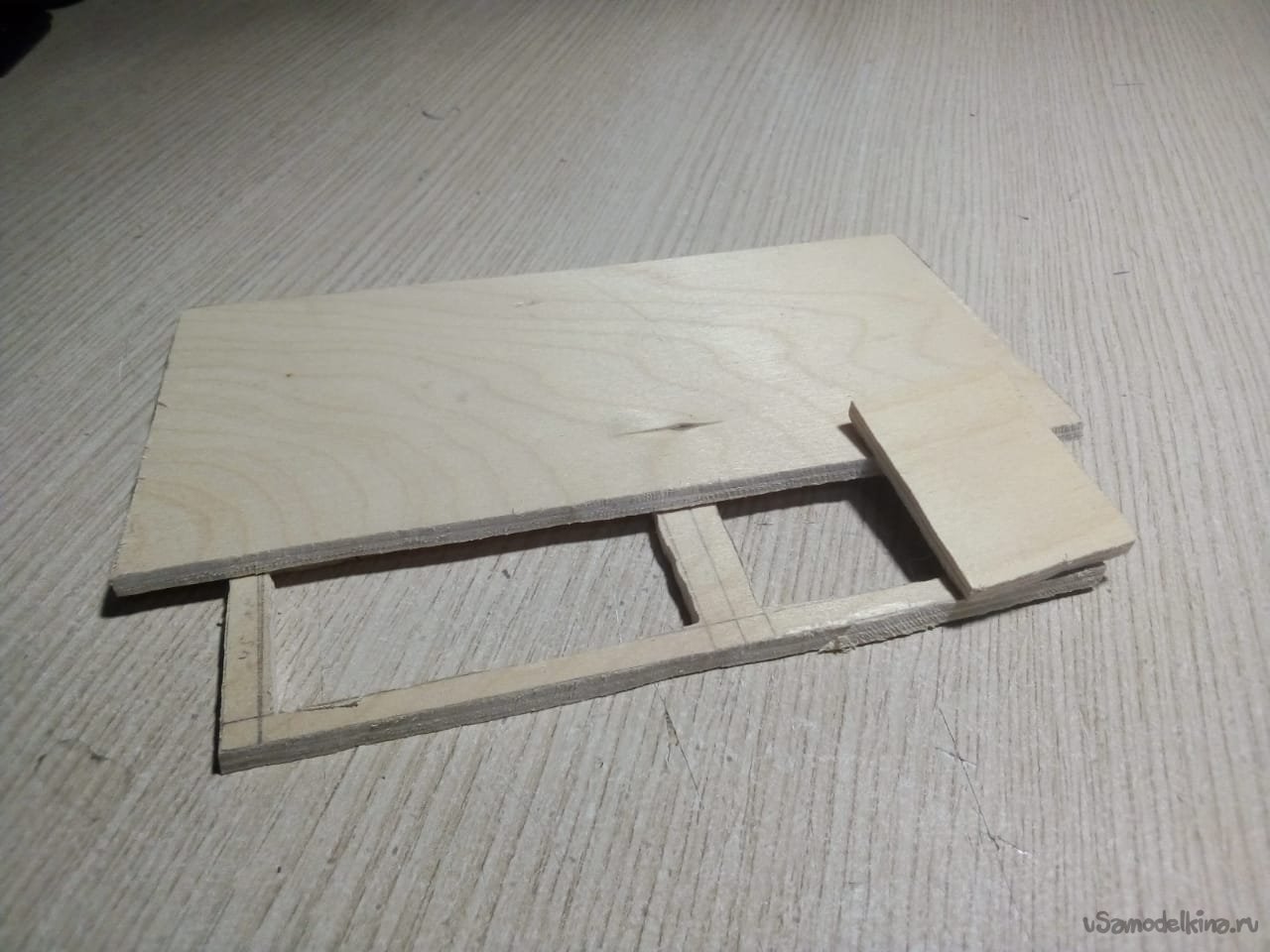

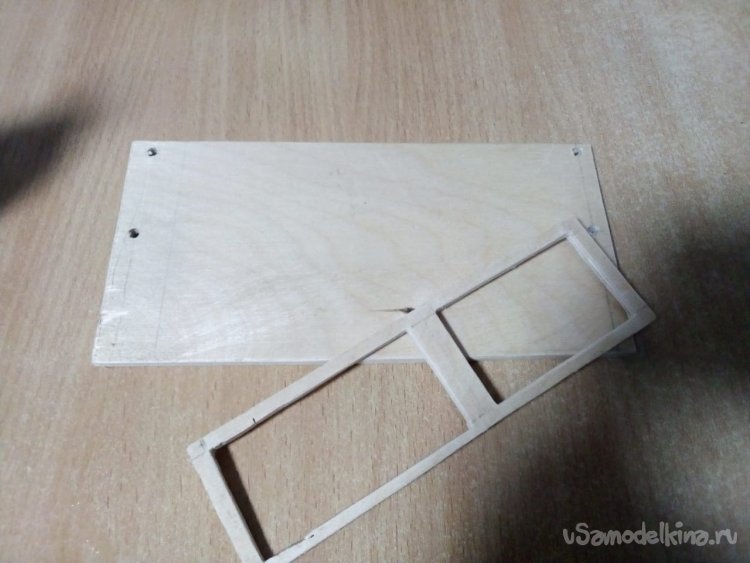

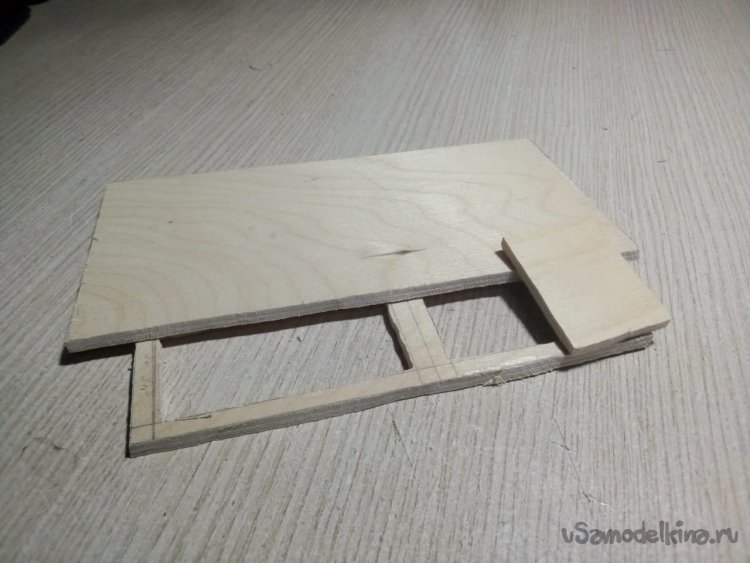

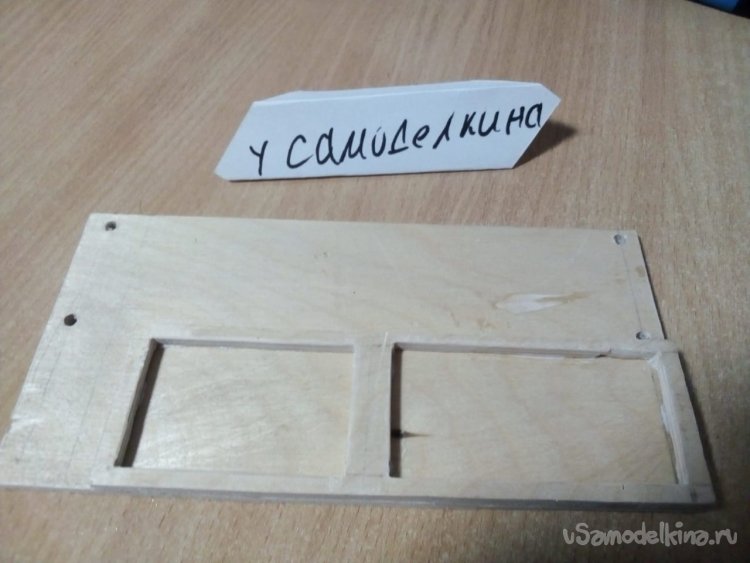

9. Все детали для изготовления подставки, готовы.

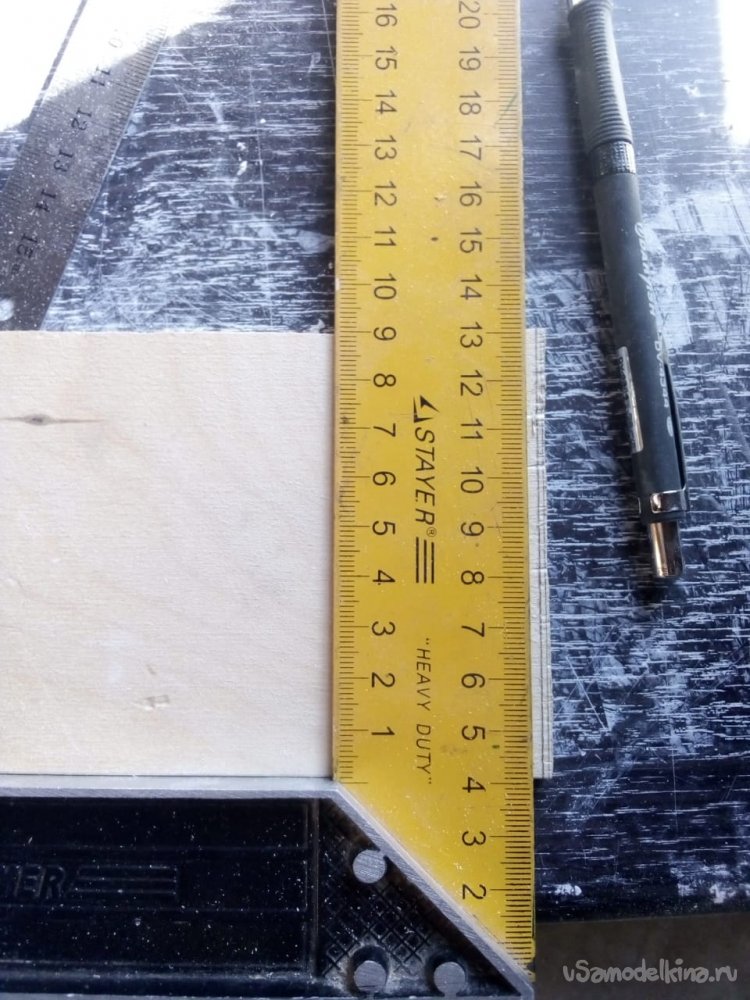

10. При помощи угольника и карандаша отмечаем плоскость.

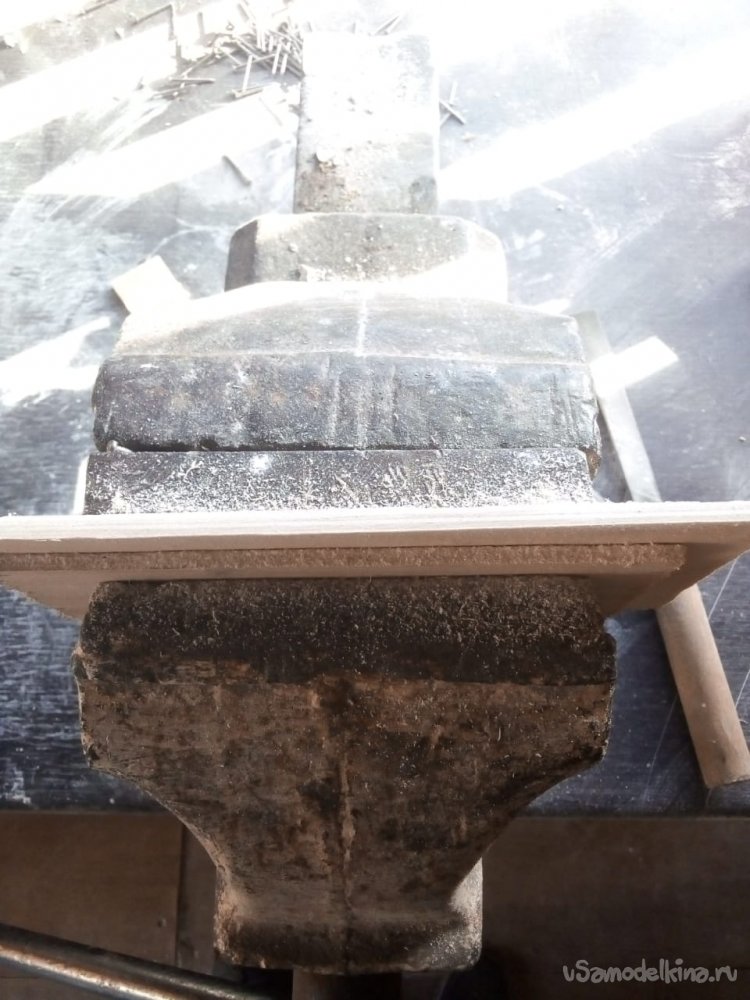

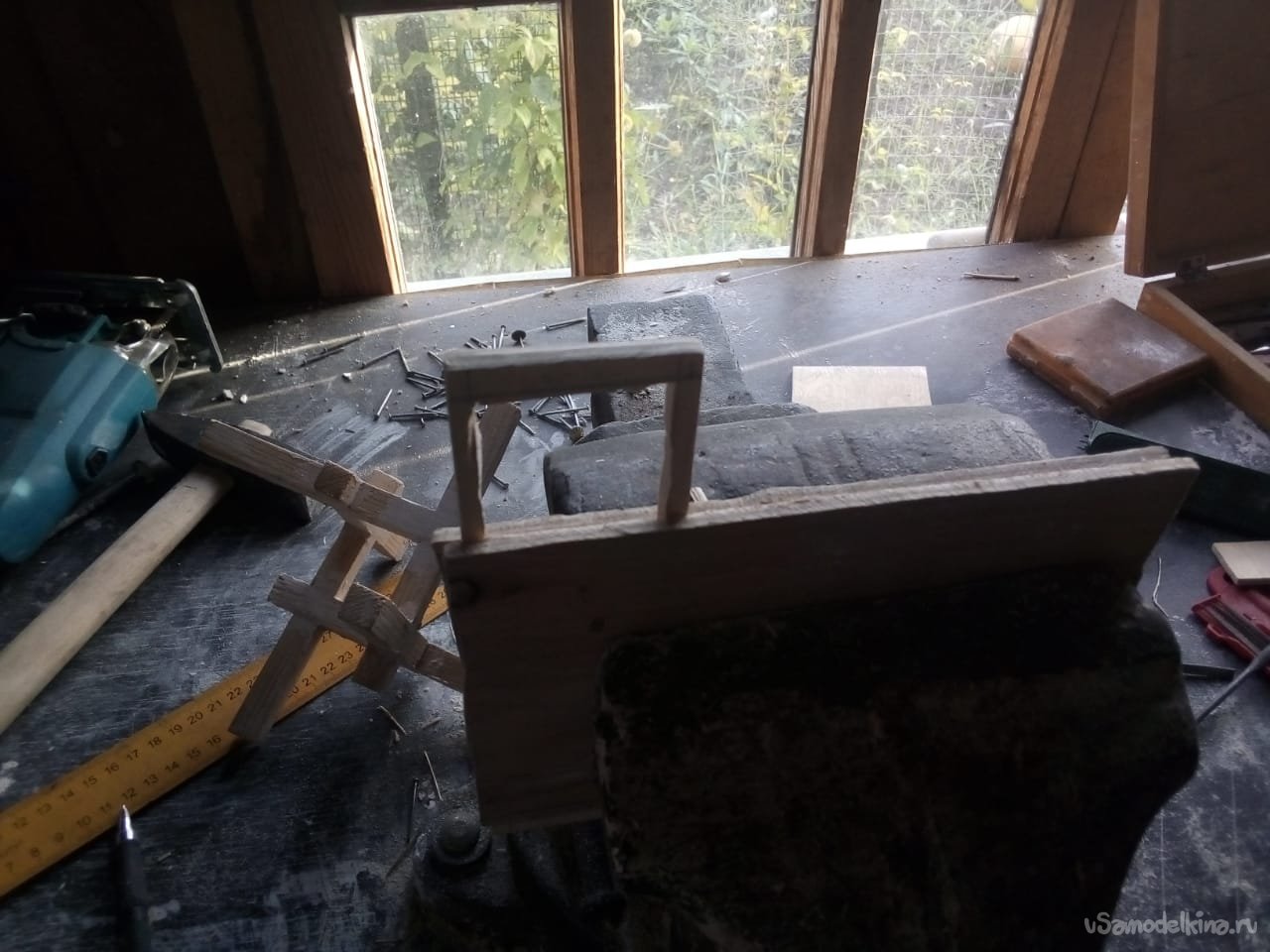

11. Зажимаем в тиски, подкладываем 2 фанере по бокам, чтобы не испортить вид заготовки. Выравниваем по разметке сначала напильником со средним зерном, далее обычным надфилем. А уже потом наждачной бумагой.
12. Поочерёдно обрабатываем все оставшиеся поверхности основания подставки.
13. Вторую часть аккуратно шлифуем гравером. Сначала с более крупным зерном, затем с более мелким зерном. Убираем все неровности.

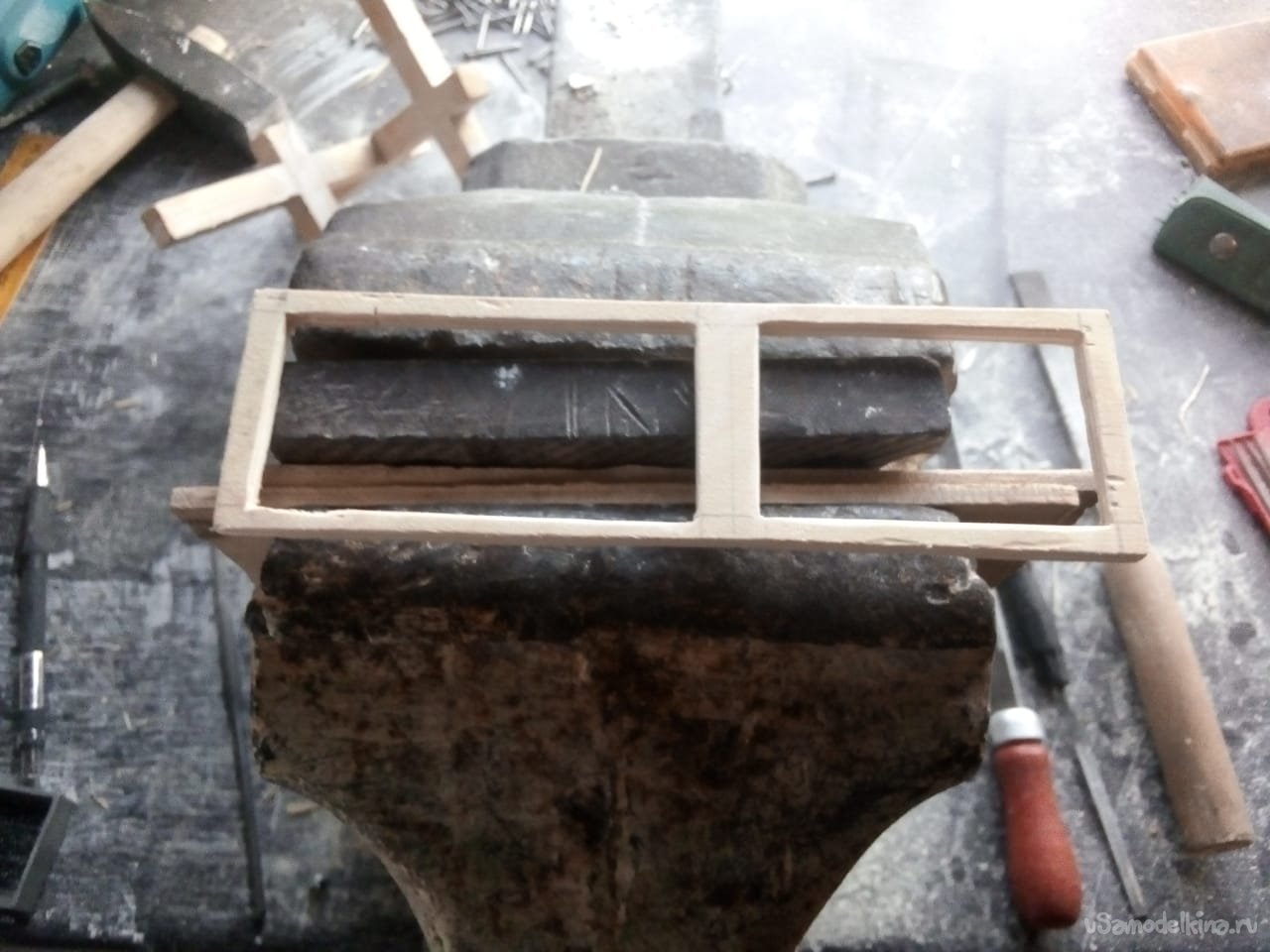

14. После этого деталь зажимаем в тиски, выравниваем все поверхности надфилями. Делаем все углы и поверхности ровными.

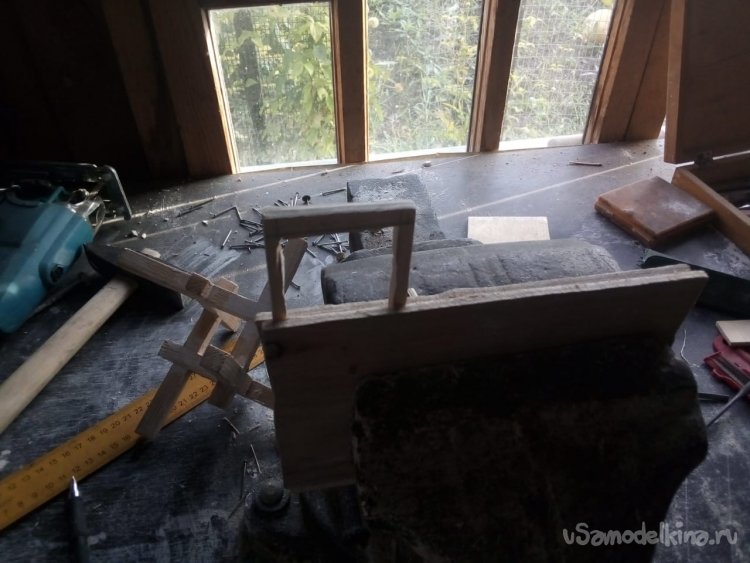

15. Склеиваем обе части при помощи клея ПВА. (Можно любым, но я советую склеивать именно этим.) Плотно прижимаем тисками для лучшего склеивания. Проходим ещё раз наждачкой по сторонам.

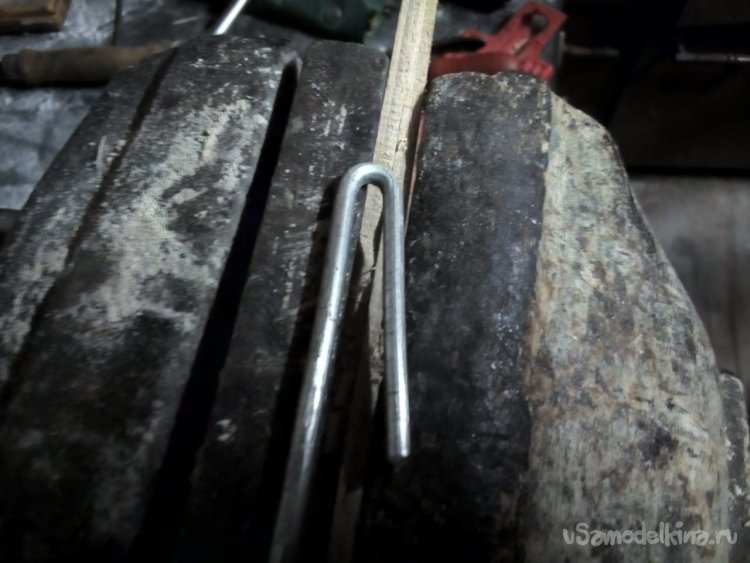

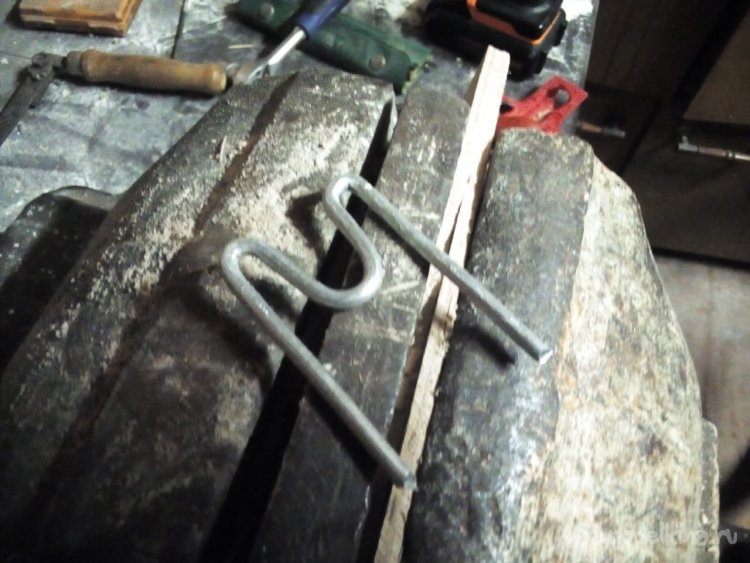

16. Алюминиевую проволоку размечаем и отрезаем в нужный размер. После чего гнём до нужной формы. Один держатель должен стоять немного ниже, чем второй. Так как если поставить хотя бы немного выше, то например кислота будет стекать на жало паяльника.

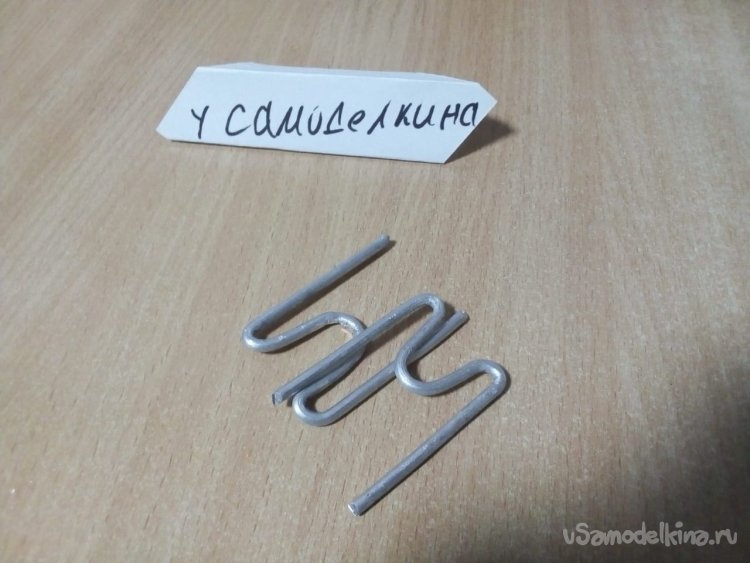

17. Получились вот такое алюминиевые держатели паяльника. Осталось их установить на подставку для паяльника.

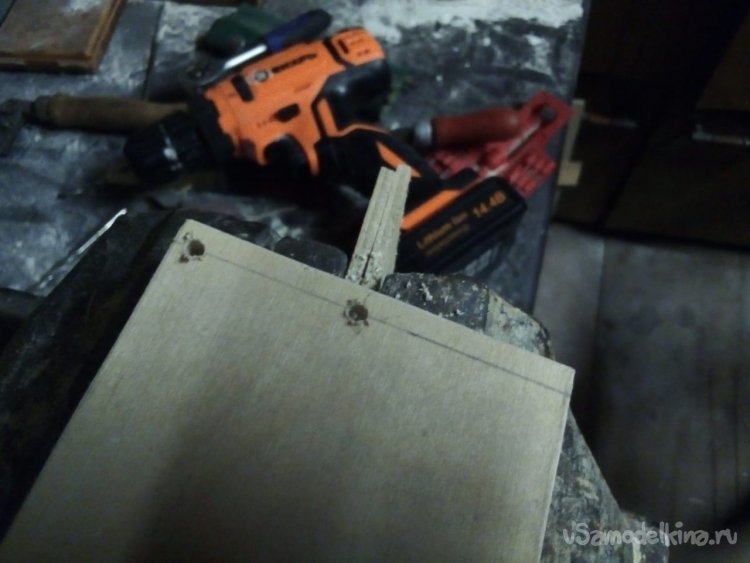

18. Размечаем карандашом отверстия, идущие напротив друг к другу, которые предназначены под держатели. (То, на каком расстоянии они будут находиться зависит от паяльника.)
19. Измеряем штангенциркулем диаметр алюминиевой проволоки, подбираем нужное сверло и сверлим. Лучше выбрать сверло немного меньше диаметра проволоки, для более лучшей устойчивости.

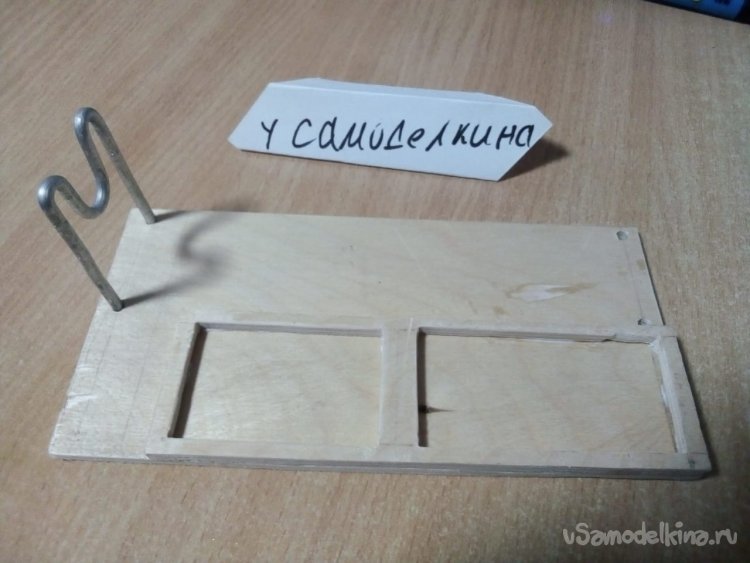

20. Вставляем держатели в подставку и приклеиваем любым клеим (например можно приклеить секундным. Космофен или другой)

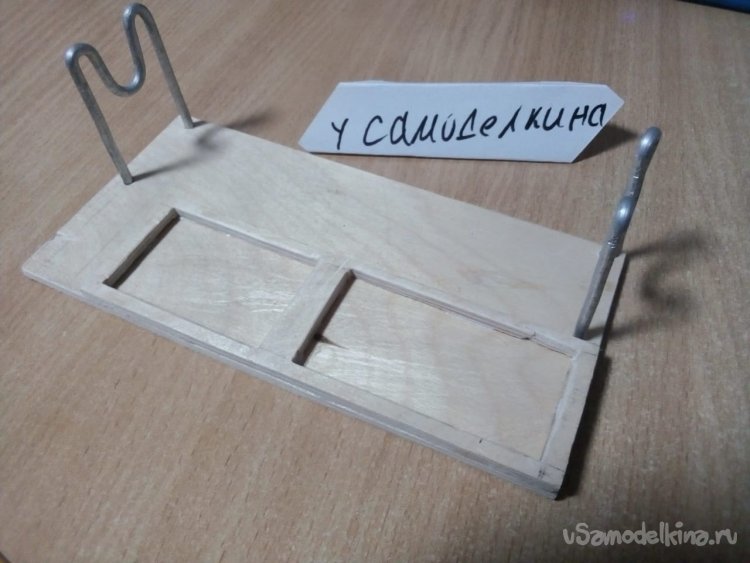

Готово.

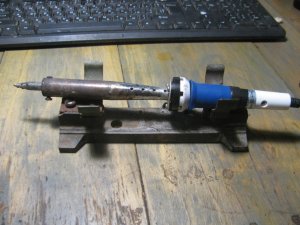

Получилась хорошая подставка под паяльник, которой будет удобно пользоваться.
Спасибо, что дочитали до конца. Всем удачи!
