Подставка для паяльника своими руками

Подставка для паяльника своими руками

Доброго времени суток всем любителям самоделок. каждый радиолюбитель или просто начинающий в этом деле знает как работать с паяльником, а для его удобного использования необходима подставка. Именно в этой статье я расскажу о том, как сделать самодельную бюджетную подставку для паяльника.

Для того, чтобы собрать нашу подставку понадобятся:
* Лист ДСП, толщиной 18 мм, можно и потолще, но мне кажется это толщина самая оптимальная.
* 4 самореза 20 мм и 4 болтика помельче.

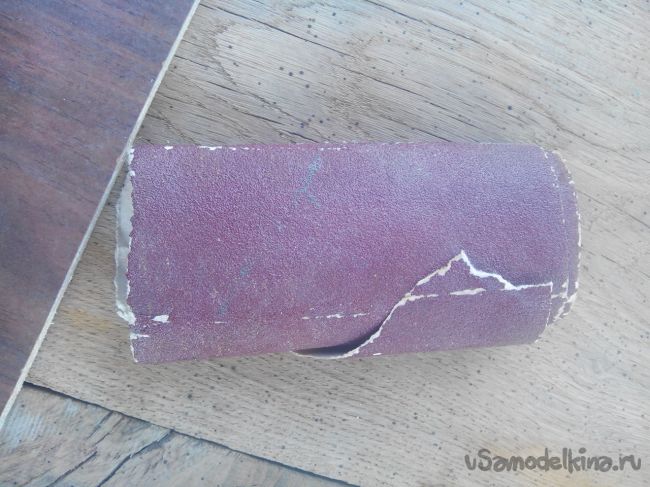

* Наждачная бумага крупнозернистая.
* Парочку резиновых пробок из химических пробирок.
* Ножовка по металлу.
* Крестовая отвертка или шуруповерт.
* Тонкая отвертка, также подойдет шило.
* Плоскогубцы.
* Железная пластинка.
* Металлическое крепление от антенны.
* Жестянка из старого приемника, которая закрывает плату.
* Пружинка из авторучки.
* Сам паяльник для проверки.

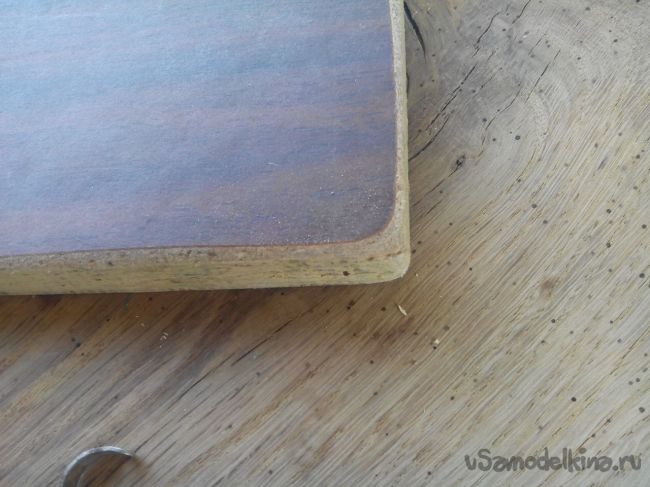

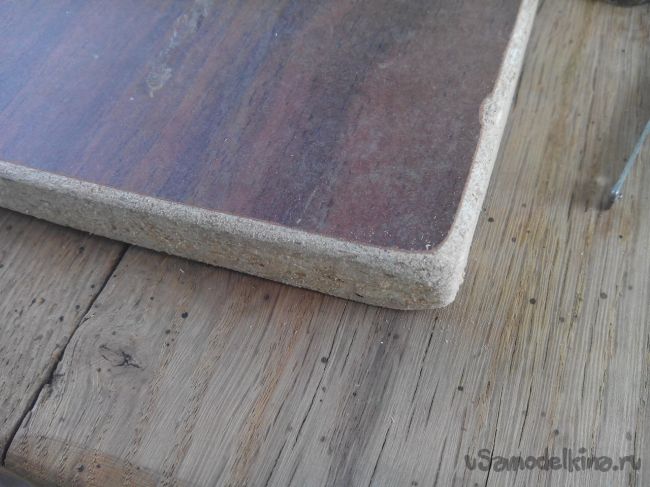

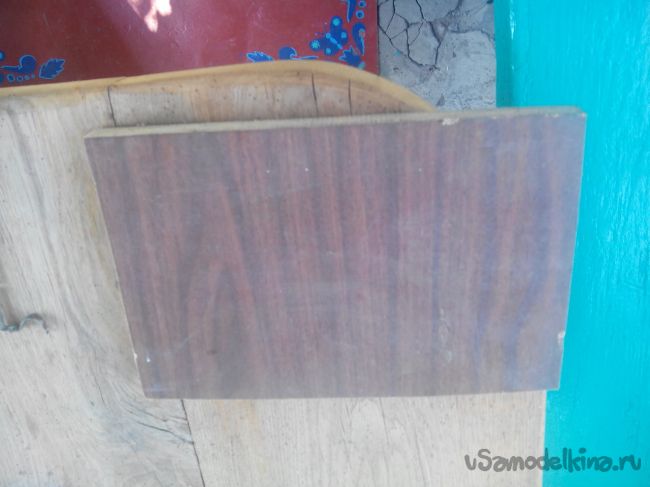

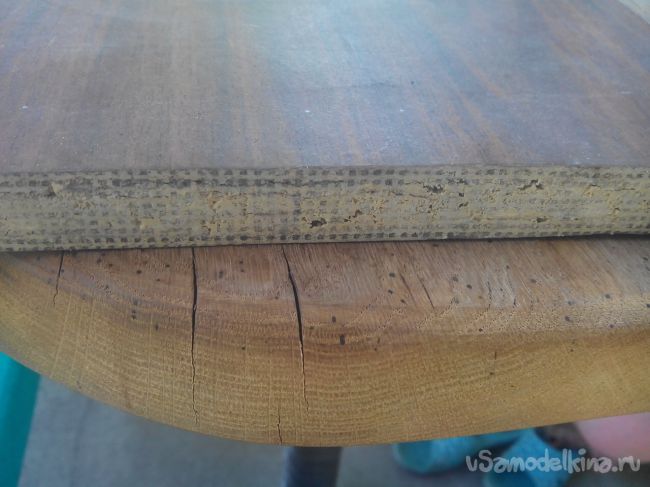

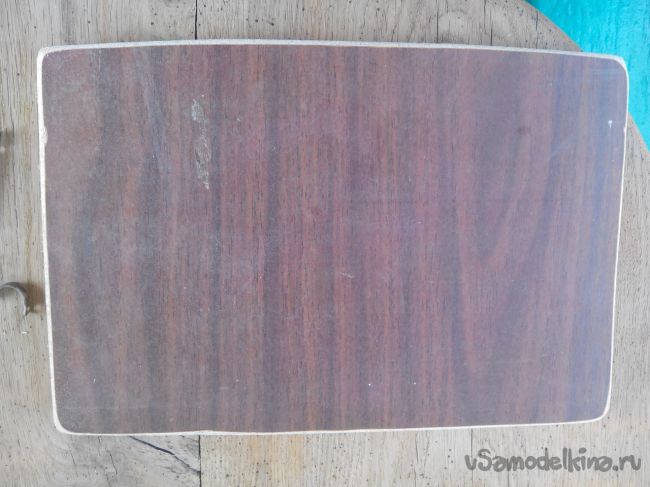

Первым шагом будет шлифовка уже выпиленного листа ДСП. Шлифуем тщательно , и придаем краям округлый вид. Доводим заготовку для подставки до такого вида. На фото видно показано какая заготовка было до шлифования, а какая после.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

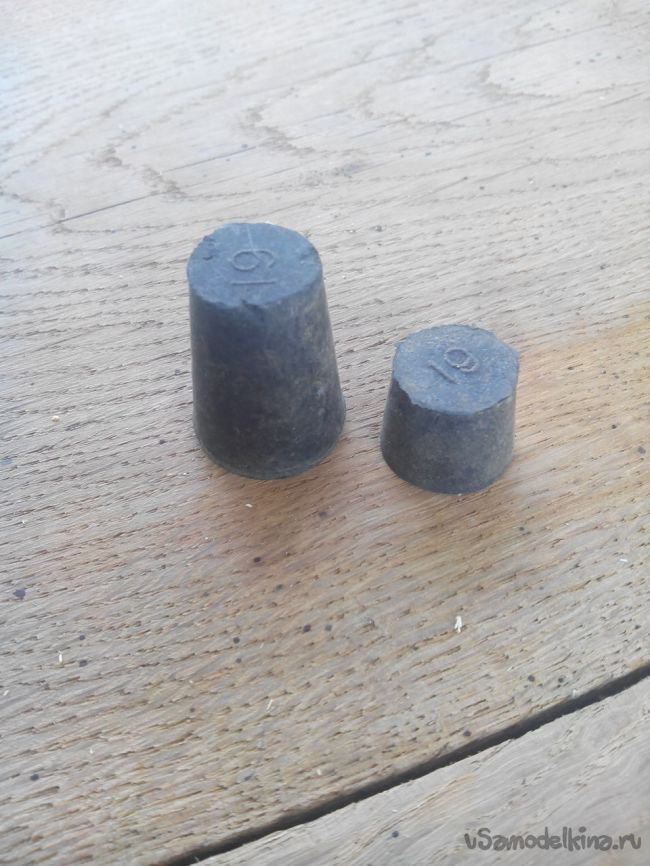

Подумав о том, что многие покупные подставки настолько простые что не имеют ножек, было предпринято сделать для своей подставки ножки из резины.
Подставка для паяльника своими руками

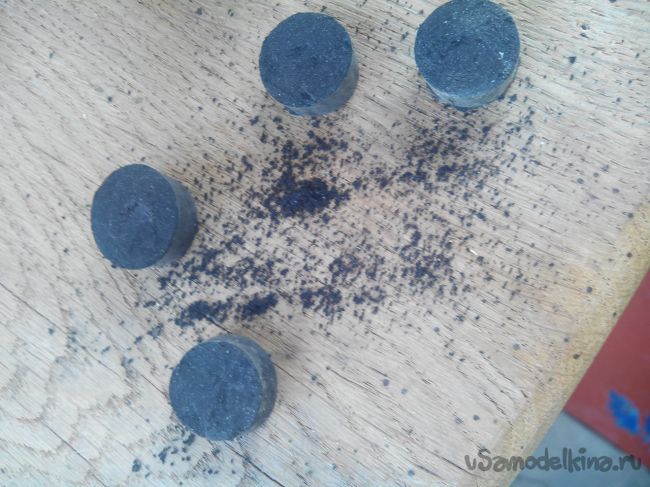

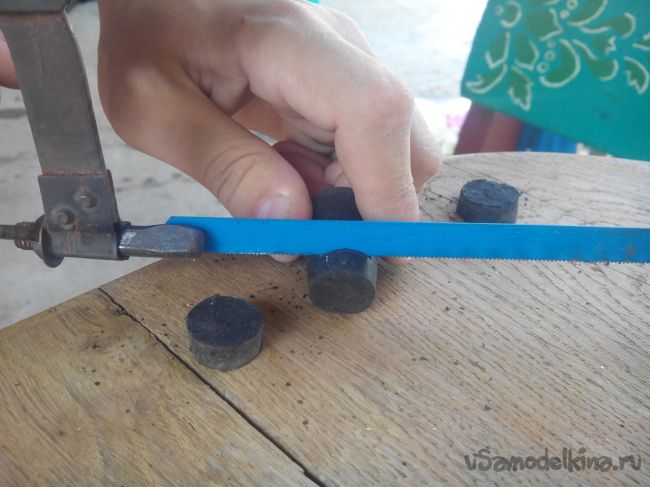

Распиливаем резиновые пробки,взятые из химических пробирок ножовкой по металлу, делаем их толщину одинаковой при помощи наждачки, если отпилить ровно не удалось.
Подставка для паяльника своими руками
Подставка для паяльника своими руками

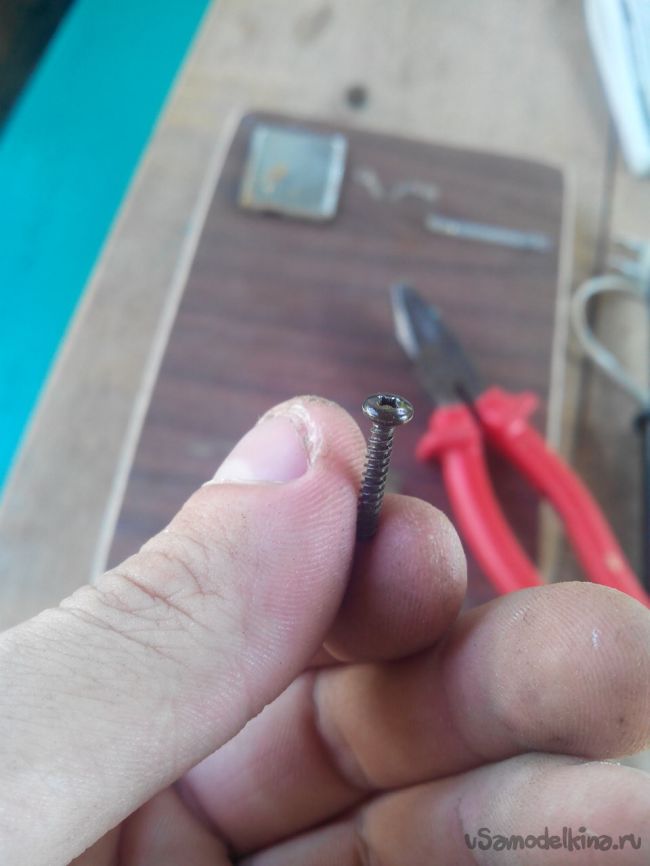

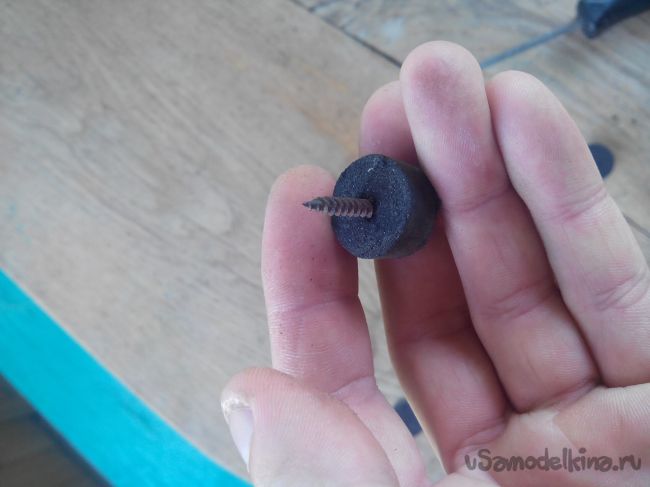

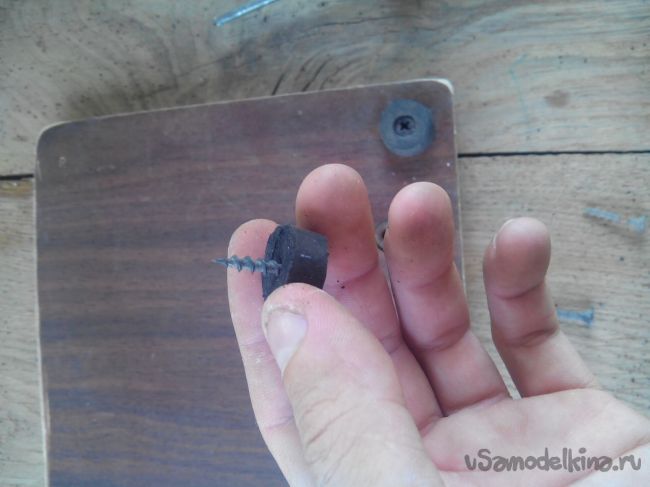

После этого, вкручиваем в каждую ножку 20 мм-овый саморез.
Подставка для паяльника своими руками

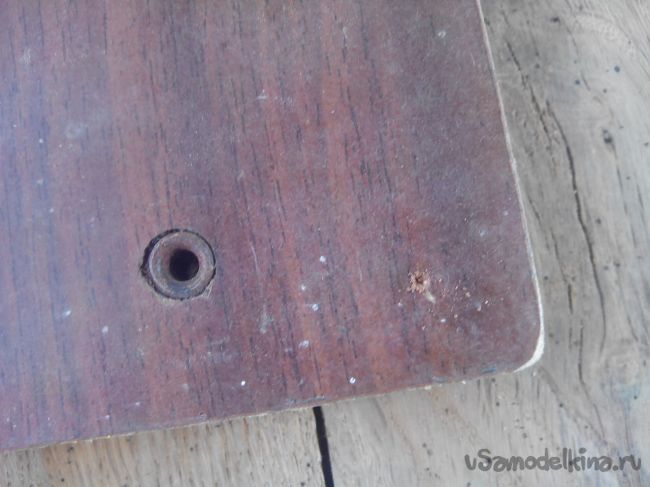

И в, предварительно заготовленное отверстие закручиваем ножку с шурупом.
Подставка для паяльника своими руками

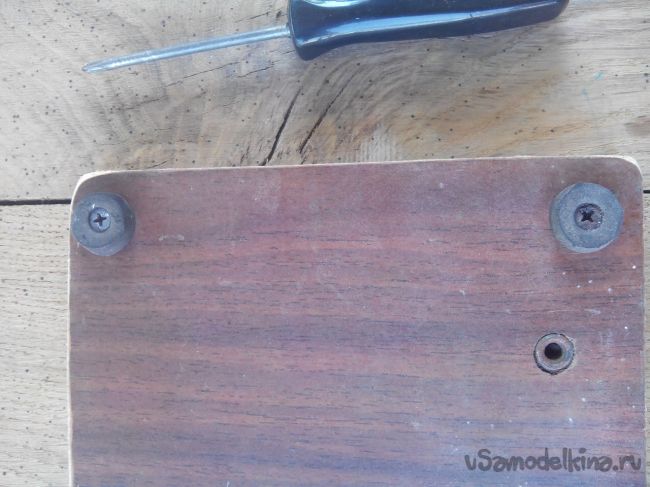

Прикручиваем первую ножку.

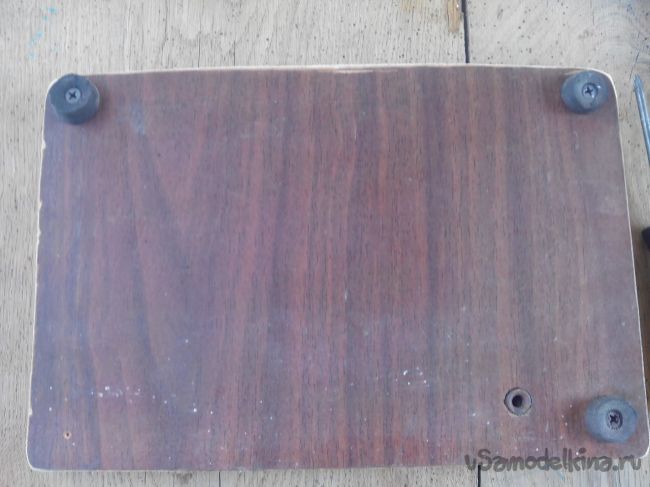

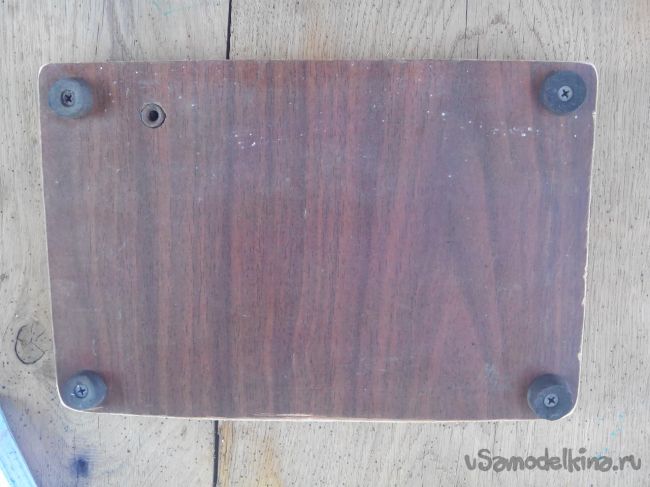

Аналогично крепим вторую, третью и четвертую. С ножками разобрались, теперь подставка никуда не денется и не поцарапает стол.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

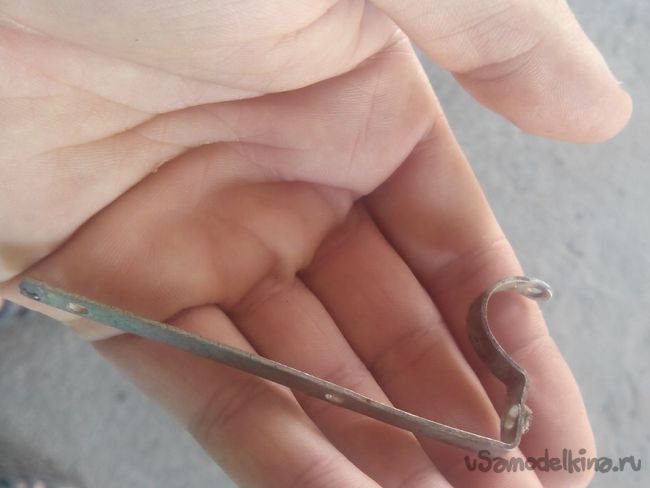

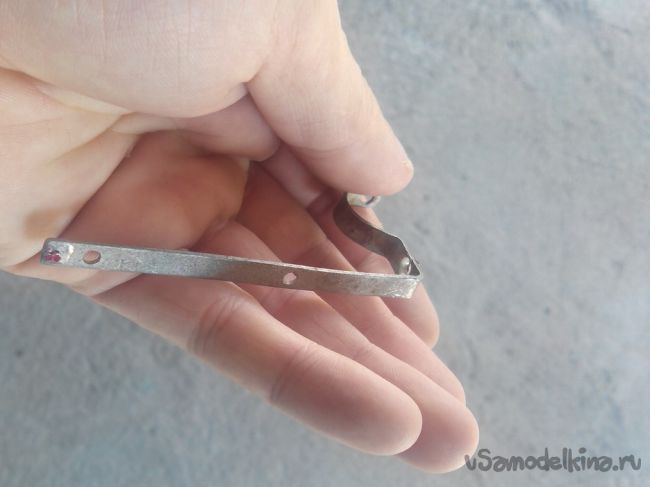

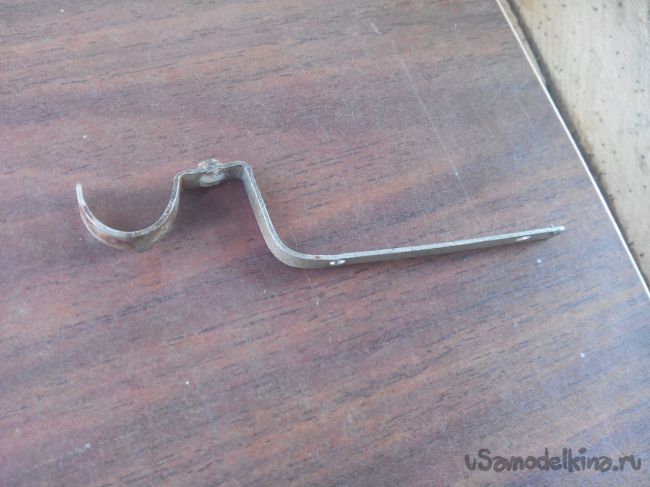

Следующее, что я сделал это изогнул железную пластинку в форме крючка, как на фото.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

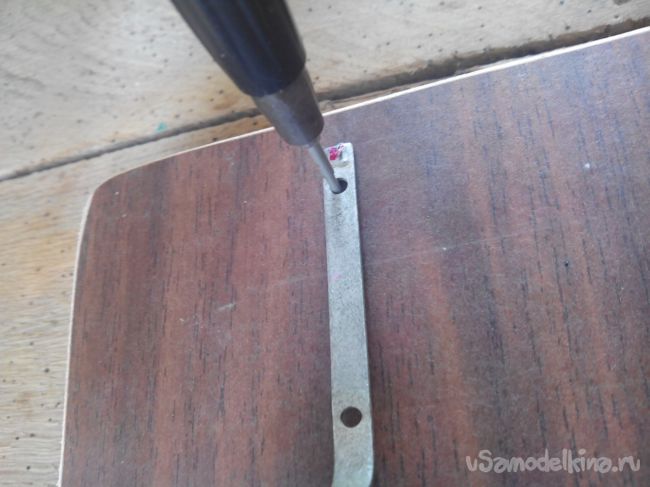

При помощи отвертки для мелких деталей проделал отверстие под два болтика, которые будут держать этот крючок.
Подставка для паяльника своими руками
Подставка для паяльника своими руками

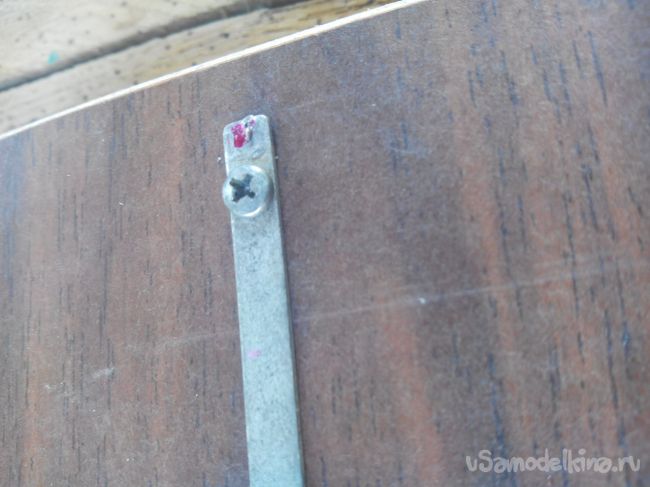

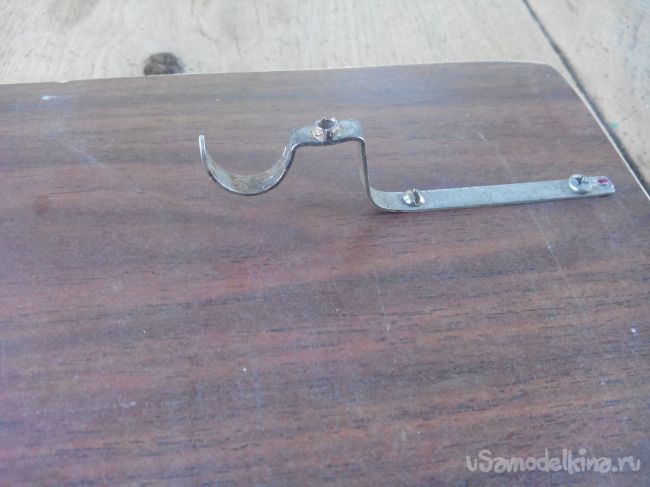

Закручиваем болты, как видим крючок держится хорошо.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

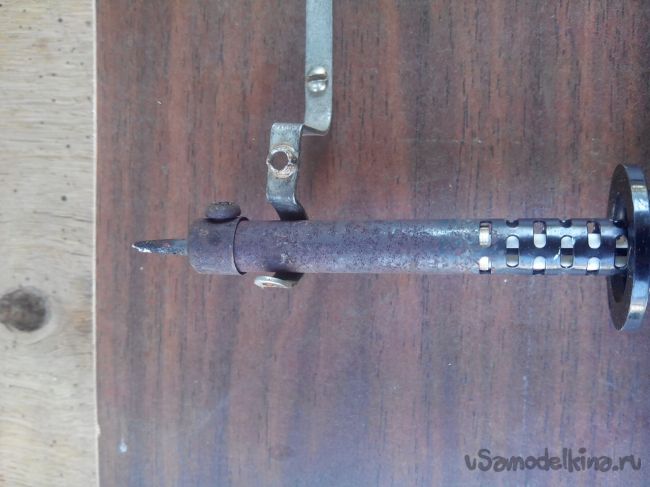

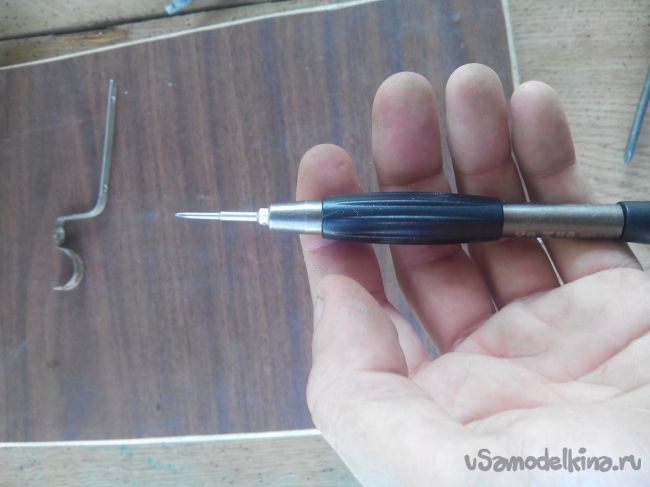

Примеряем как будет сидеть паяльник.
Подставка для паяльника своими руками

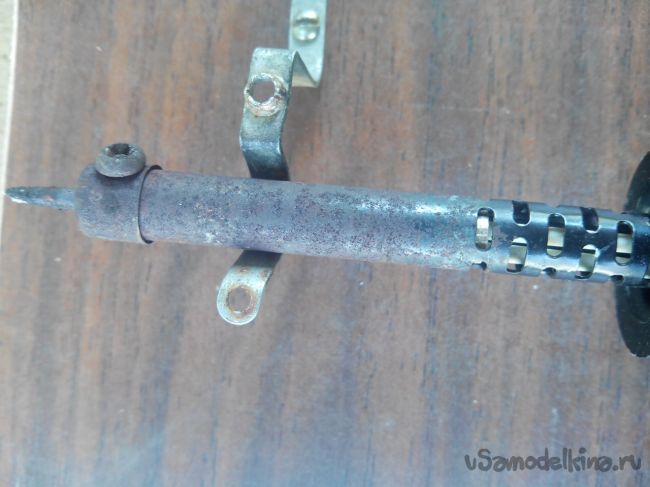

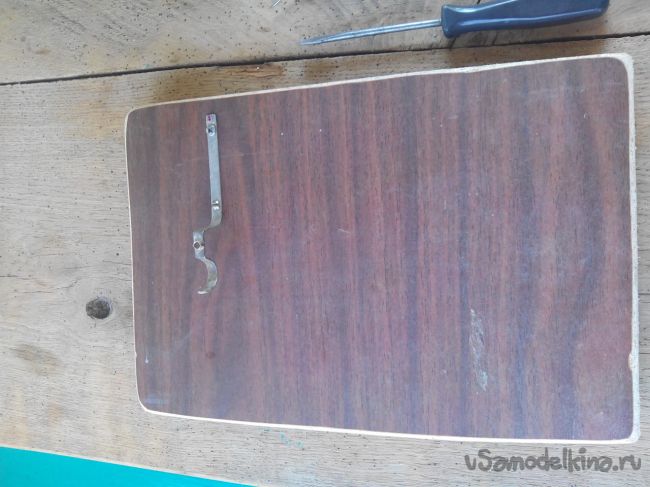

С помощью плоскогубцев отгинаем один край крючка, должно выглядеть примерно так.
Подставка для паяльника своими руками

Итак, нагревательная часть паяльника никуда теперь не денется, поэтому переходим к задней части паяльника, а точнее к ручке.

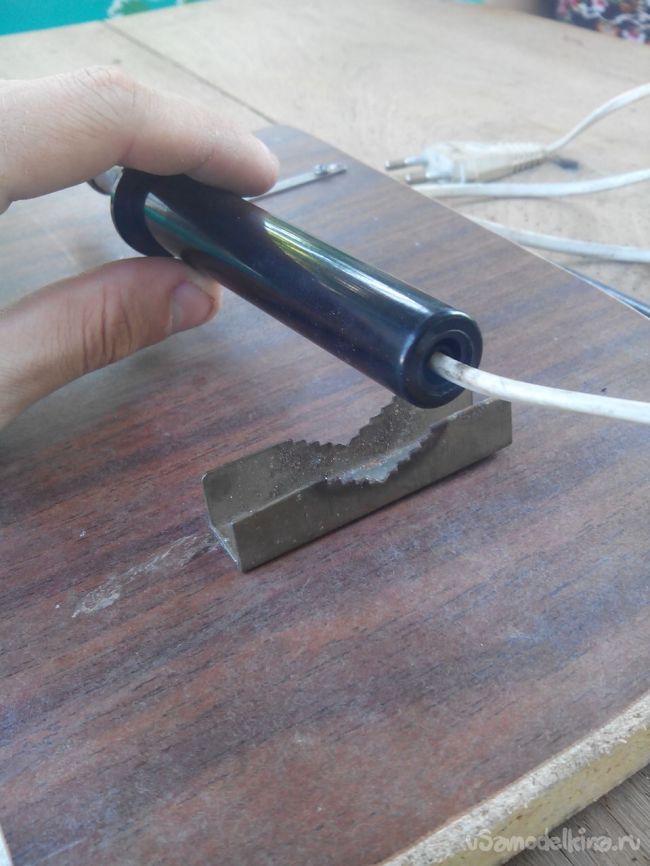

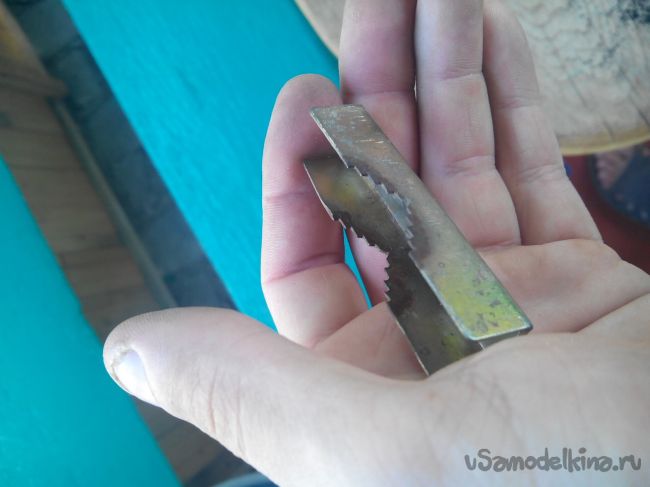

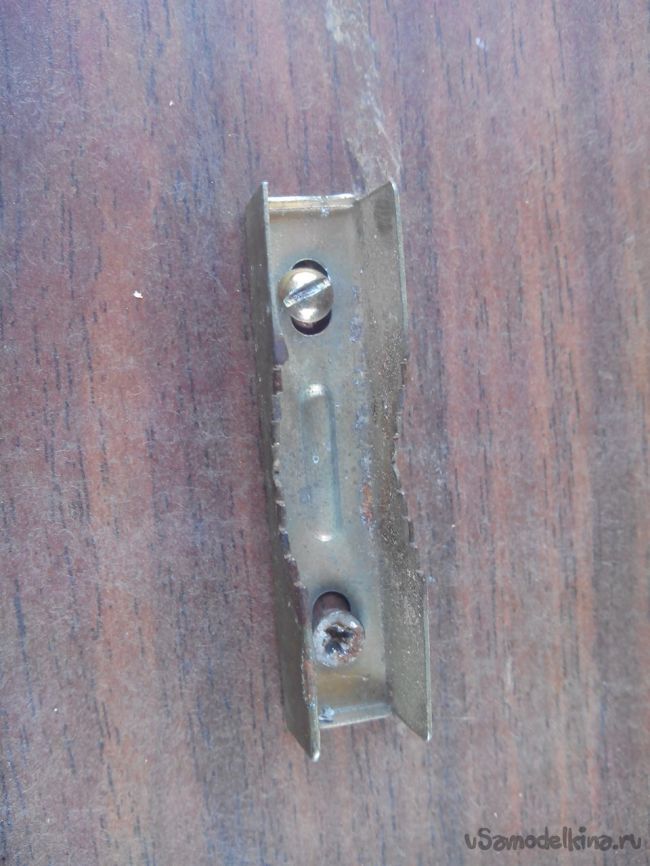

Из давно завалявшегося крепления на антенну я решил сделать этот держатель, отверстия там как раз уже есть.
Подставка для паяльника своими руками

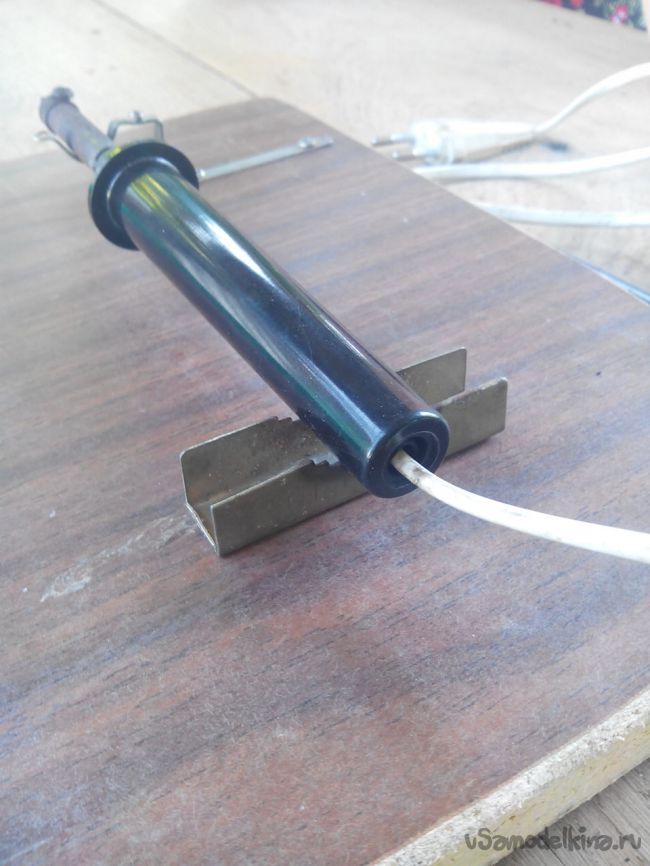

Также есть и выемка куда хорошо помещается ручка паяльника.
Подставка для паяльника своими руками
Подставка для паяльника своими руками

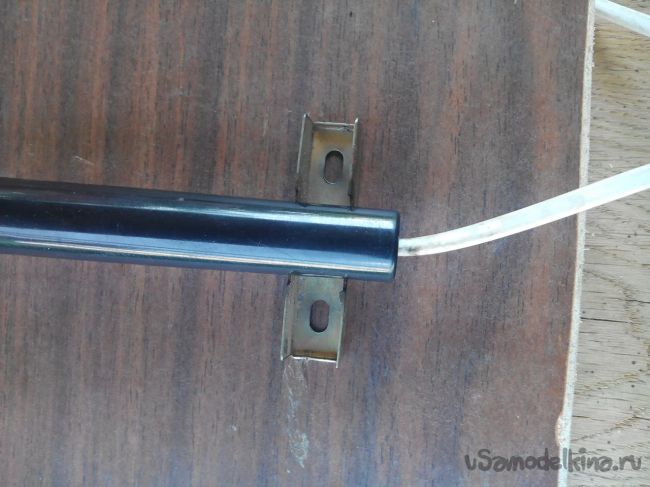

Прикручиваем это крепление на два шурупчика.
Подставка для паяльника своими руками

Подставка для паяльника своими руками

А теперь паяльное место, так как олово брать откуда-то нужно, то для удобства сделаем его поближе к жалу паяльника.

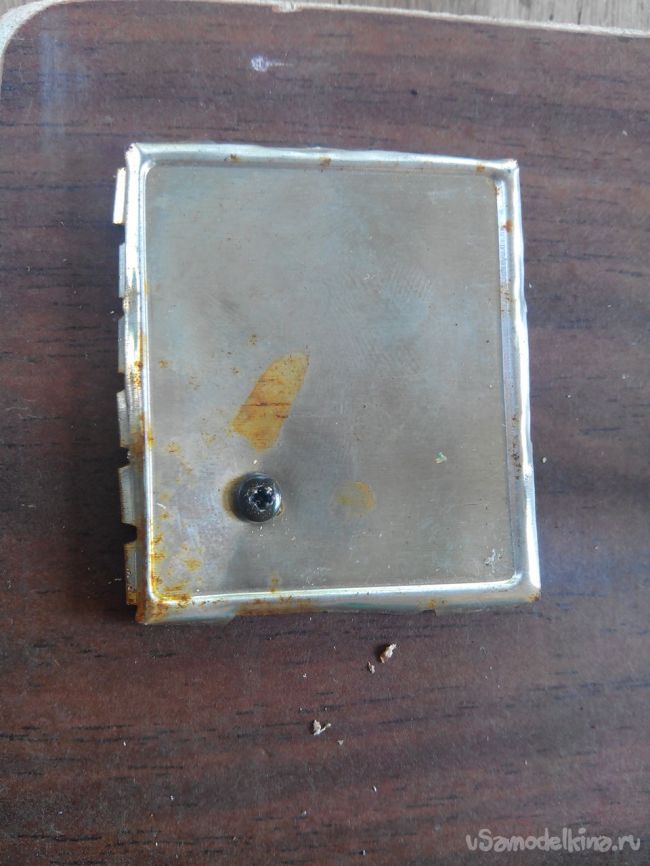

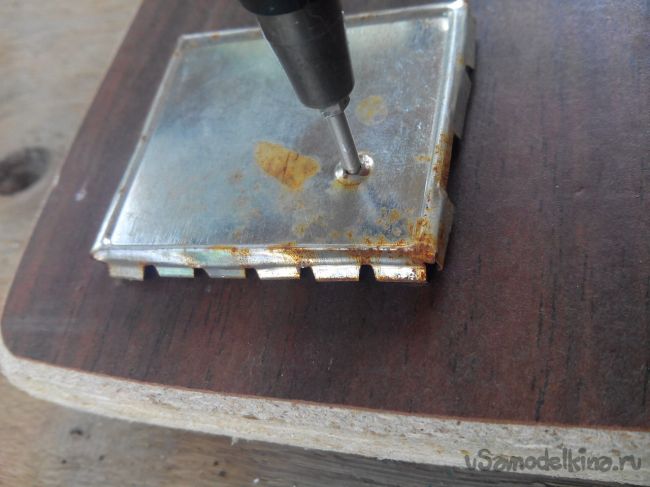

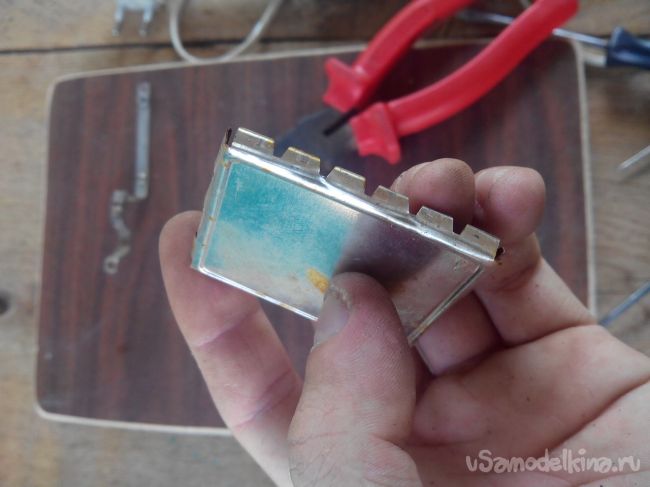

Я пробил в пластинке, которую достал из радиоприемника, дырку и в нее закрутил болт, он надежно прижал ее к подставке.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

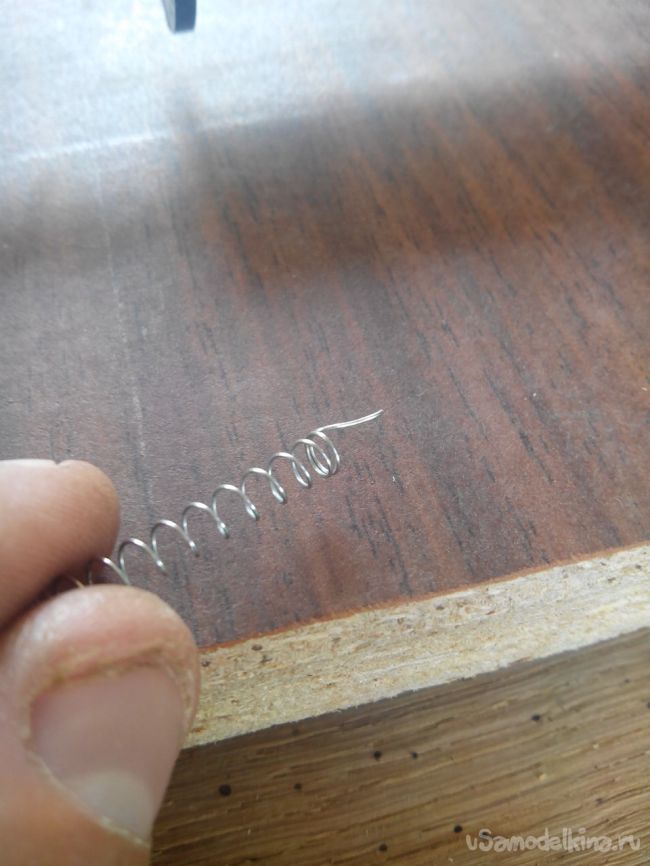

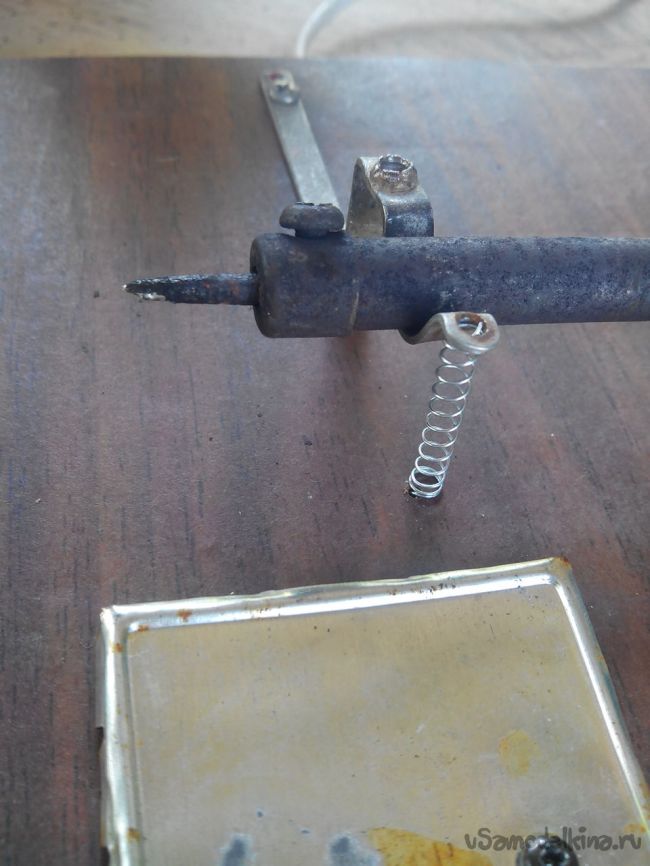

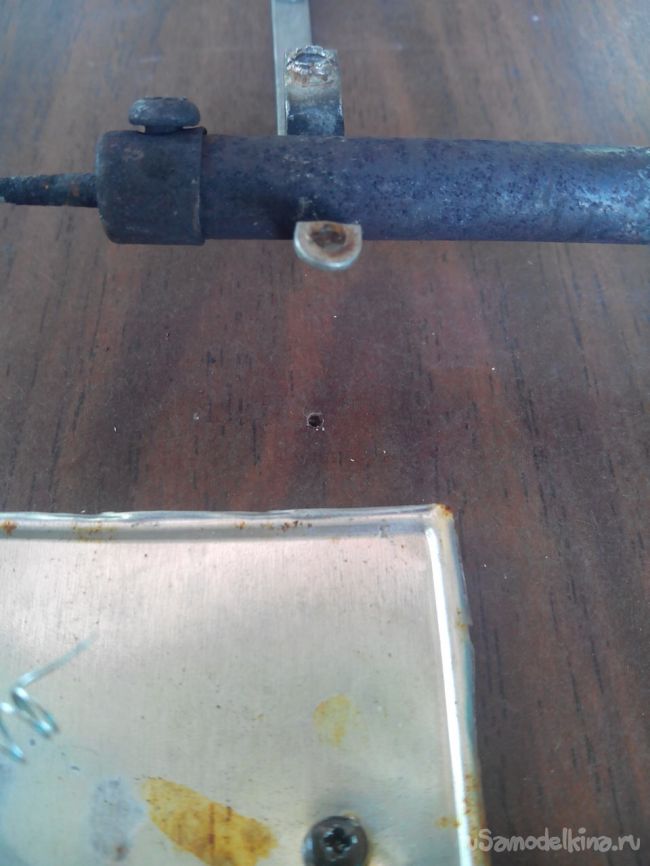

Из шариковой ручки, которая как раз уже закончилась я снял пружинку и решил поставить на наш крючок, сначала загнул один ее конец, затем проделал дырку отверткой в доске подставки и запустил туда этот конец пружины, а наверху припаял ее к крючку.
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками
Подставка для паяльника своими руками

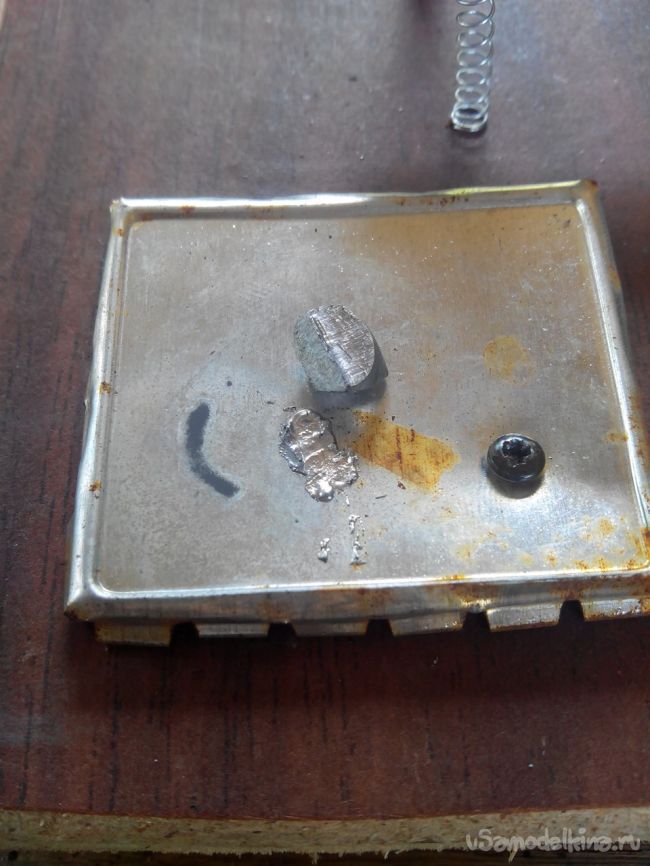

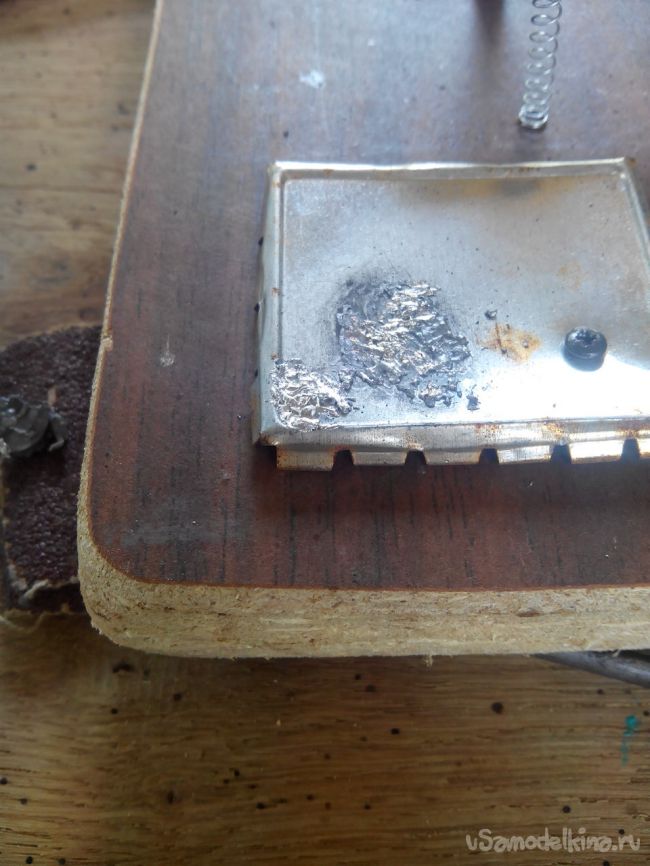

Подставка почти готова, следующее что я сделал , это расплавил олово на месте пайки, теперь при необходимости можно разогреть это место и залуживать там провода.
Подставка для паяльника своими руками
Подставка для паяльника своими руками

Завершающий этап был декор, я приклеил к подставке старый шильдик от электробритвы.
Подставка для паяльника своими руками

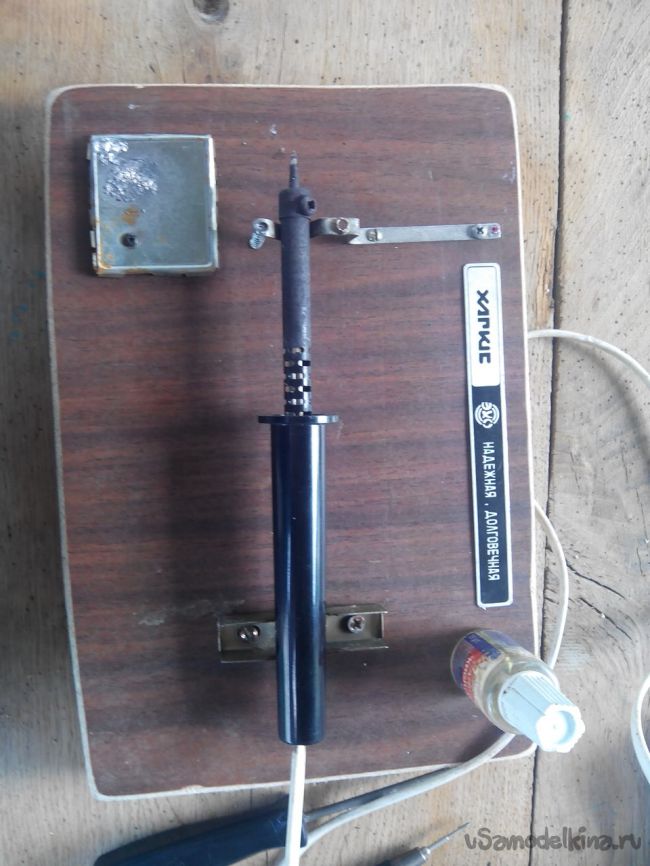

На этом самодельная подставка для паяльника готова, паять с ее помощью удобнее и комфортнее, а резиновые ножки не дадут соскочить ей со скользкой поверхности и не поцарапают стол.
Подставка для паяльника своими руками

Всем интересных и необычных идей для новых самоделок.
