Мини токарный станок из всего того, что было в гараже

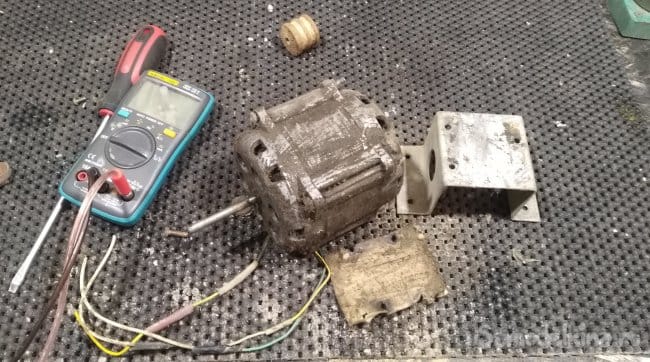

Привет! Сегодня покажу как я сделал мини токарный станок из всего того что было в гараже. Станок был сделан внезапно и не запланировано, так как был найден старый двигатель на 60 Вт. Дальше пришлось его почистить и проверить на рабочую и пусковую обмотки.

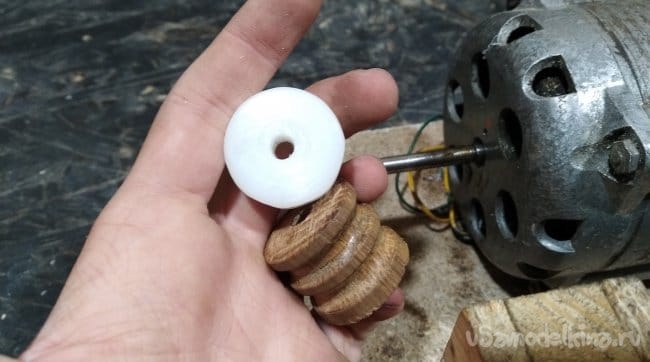

Когда всё работало можно было делать шкивы для привода через резиновый уплотнитель который послужил пасиком в самоделке.

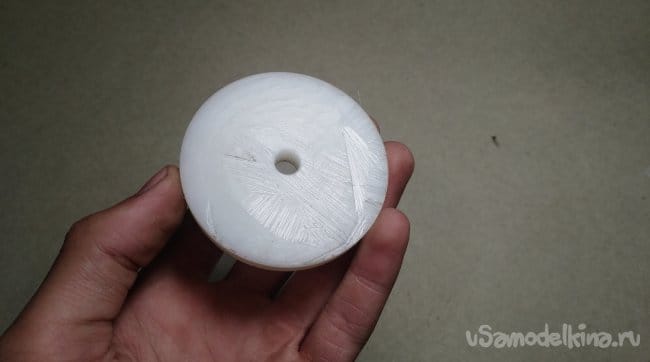

Эти шкивы есть: Ведущий и ведомый, замедление оборотов где-то в 2.3 раза.

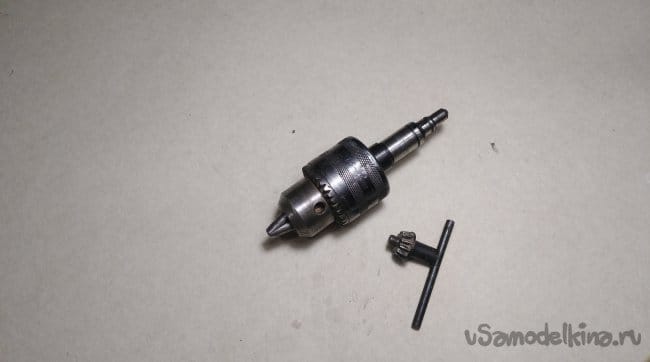

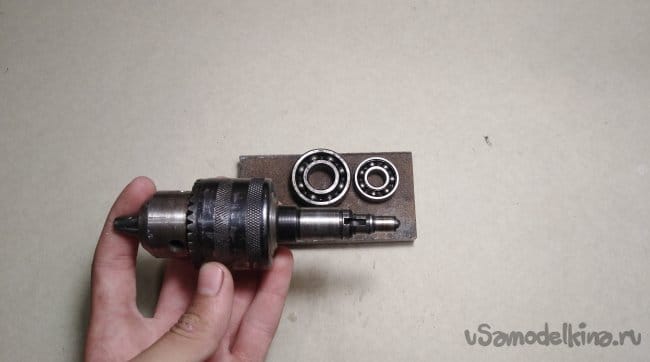

Теперь пришлось найти патрон, у меня на 1.5-13 мм, на уже готовом валу. Дальше я нашел два подшипника которые немного болтались, но сделал кернения на местах подшипников, всё посадилось чётко и надежно, наверное.

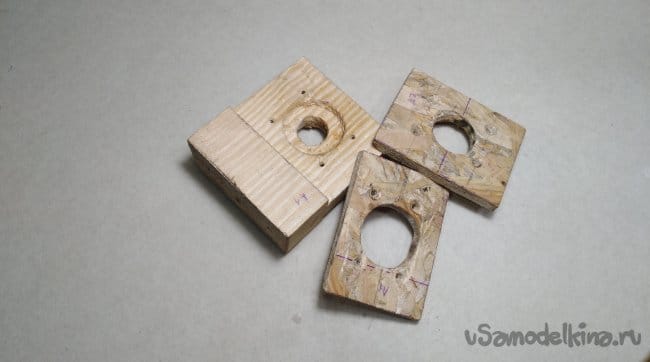

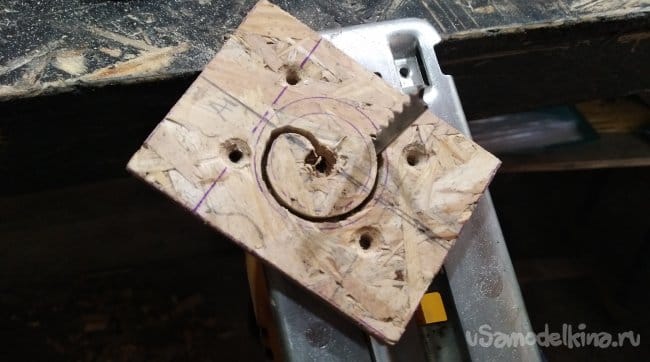

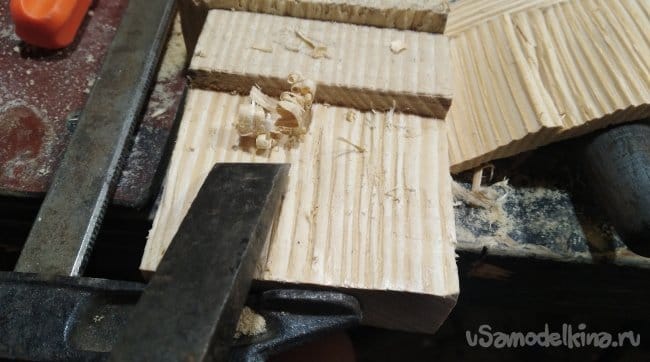

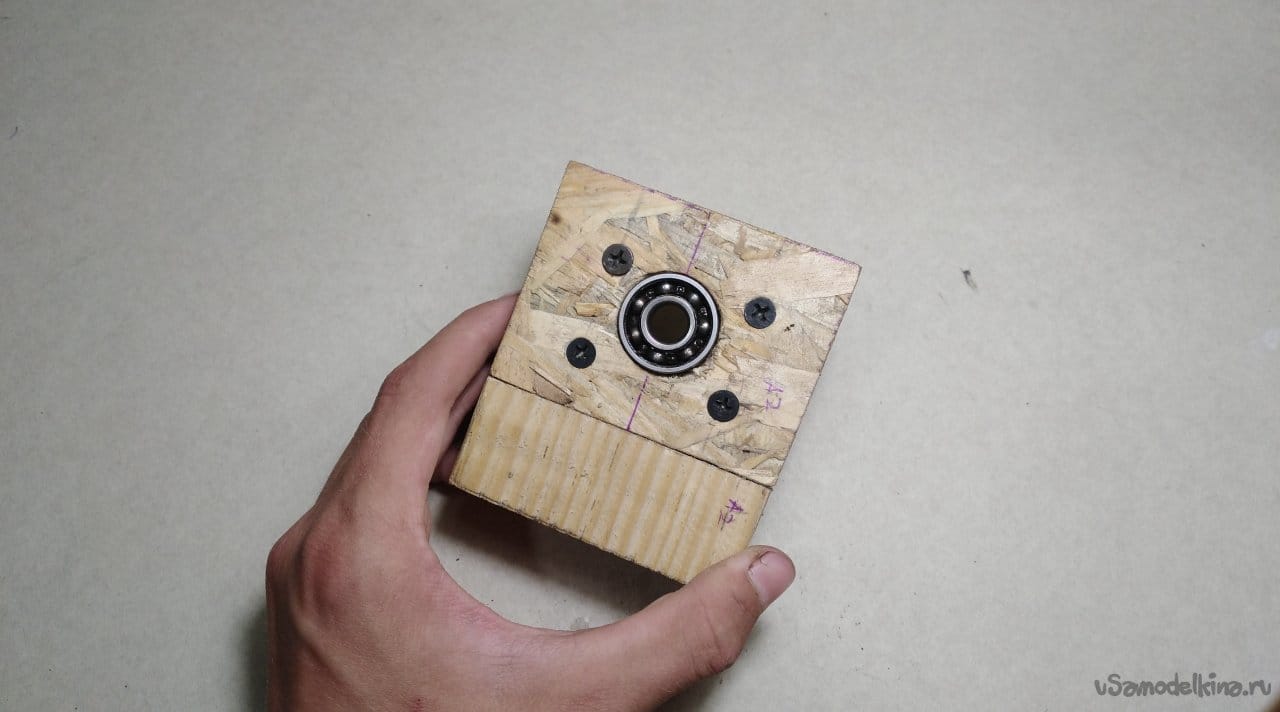

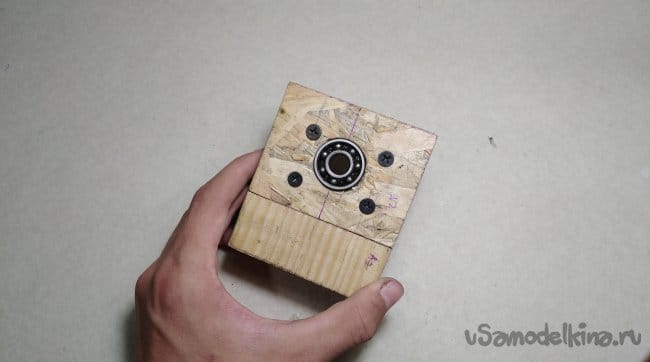

Из дерева под подшипники пришлось делать некие втулки и держатели.

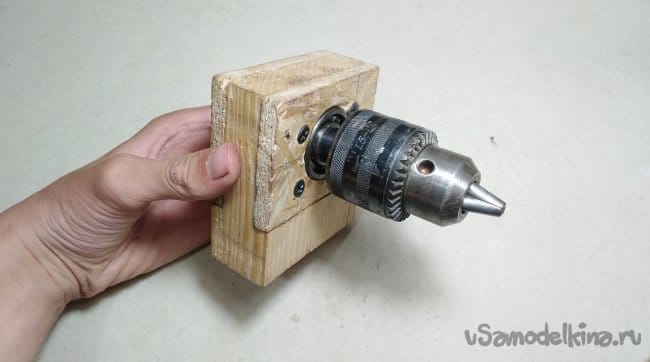

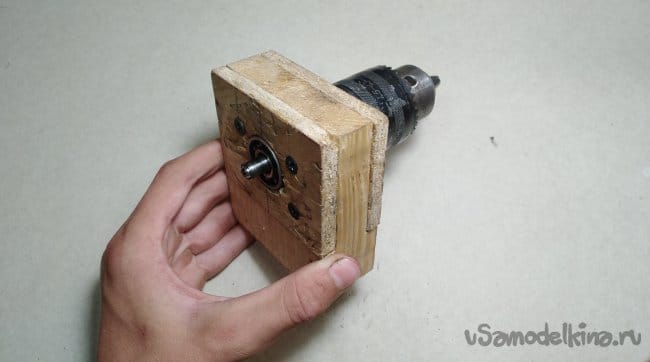

Вот что получилось



Материалы: Брус (ель) Осб 8 мм

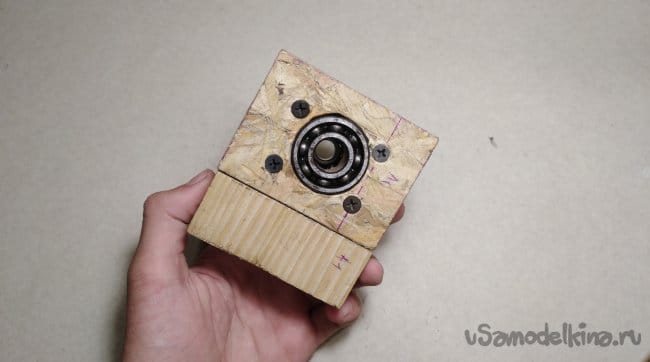

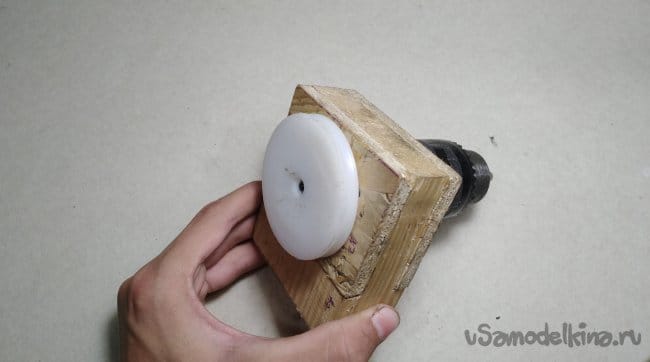

Дальше пришлось впресововать подшипники на свои места и скучивать плашки на свою основную панель в которой ось будет стоять точно по центу и точно под 90 градусов. Также если угол отличается можно подставить кусочки шпона пластика иле чего-либо.

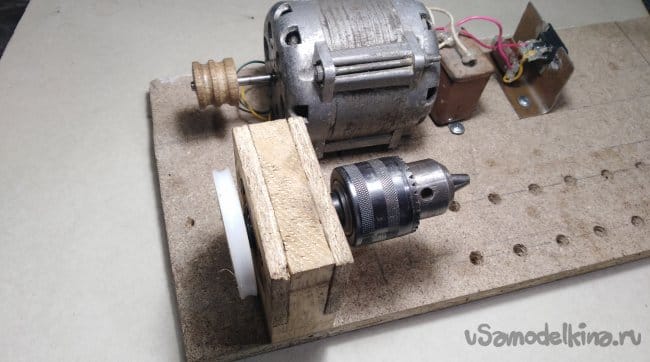

В большом шкиву пришлось сделать отверстие чуть меньше диаметра вала. Ну и всю эту приспособу: двигатель и переднюю бабку я установил на кусок двп толщиною 16 мм.

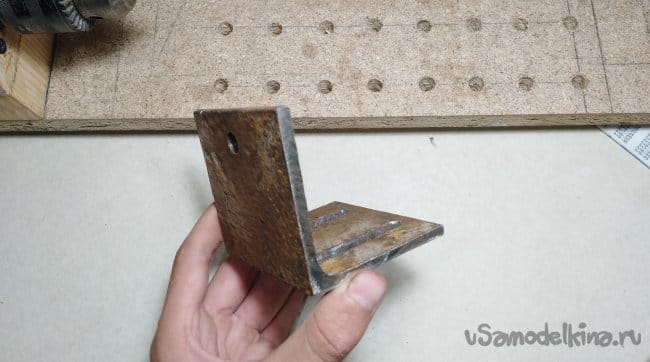

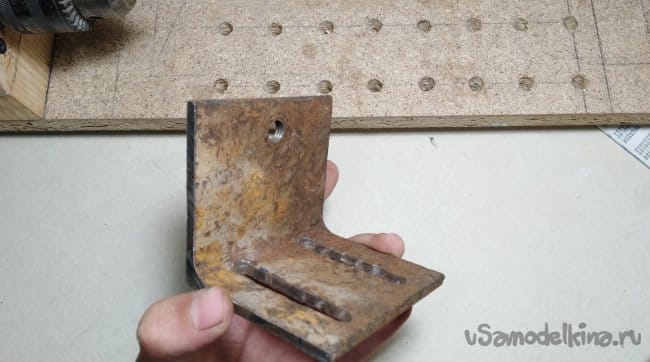

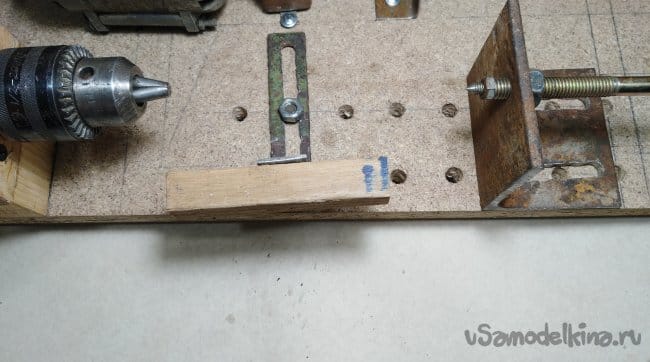

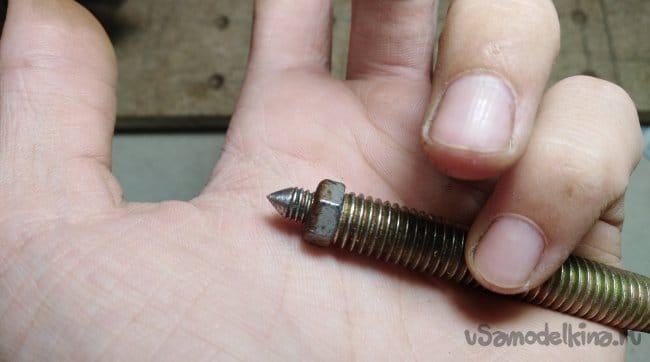

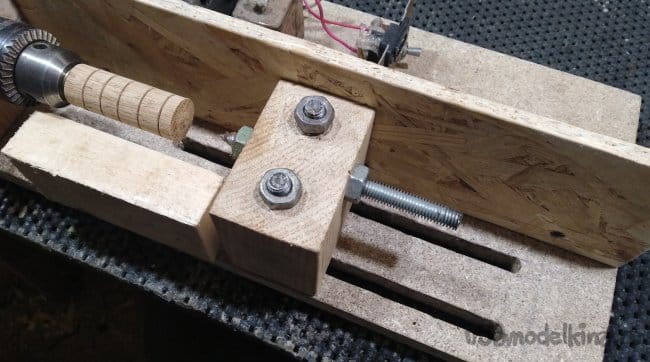

Теперь пришлось обязательно сделать заднюю бабку, у меня из уголка толщиною 5 мм и болта м12. Передвигается задняя бабка и подручник по ранее сделанным отверстиям.

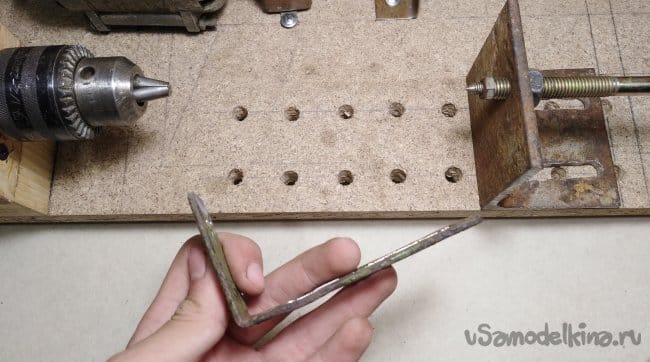

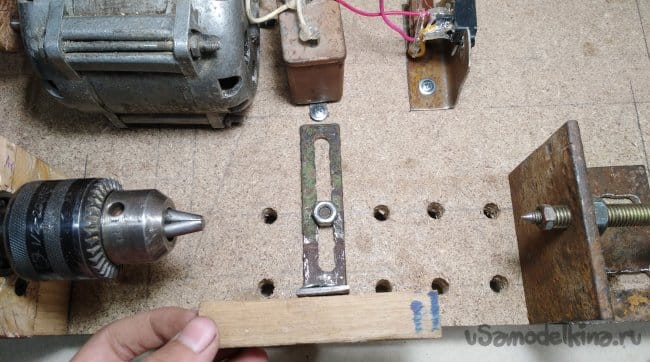

Последним этапом был сделан подручник и полосы толщиною 2 мм, загнут под 90 градусов и прикручен небольшой брусок длинною 10 см. Всё прикручивается болтами м8, ранее в проделанные отверстия.

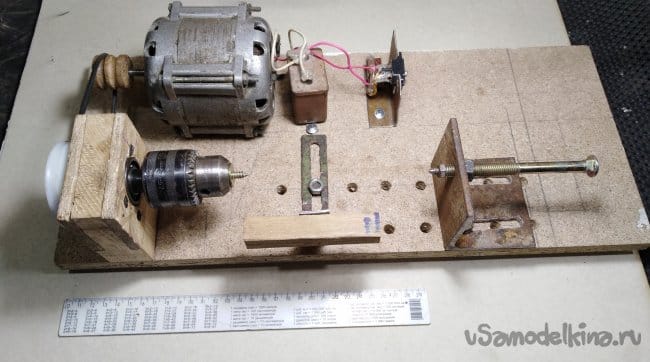

Вот и готовы станок

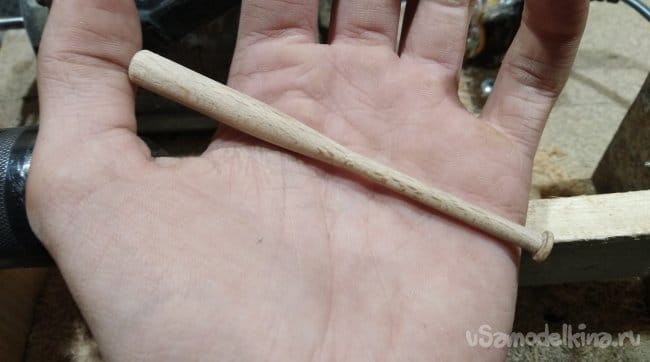

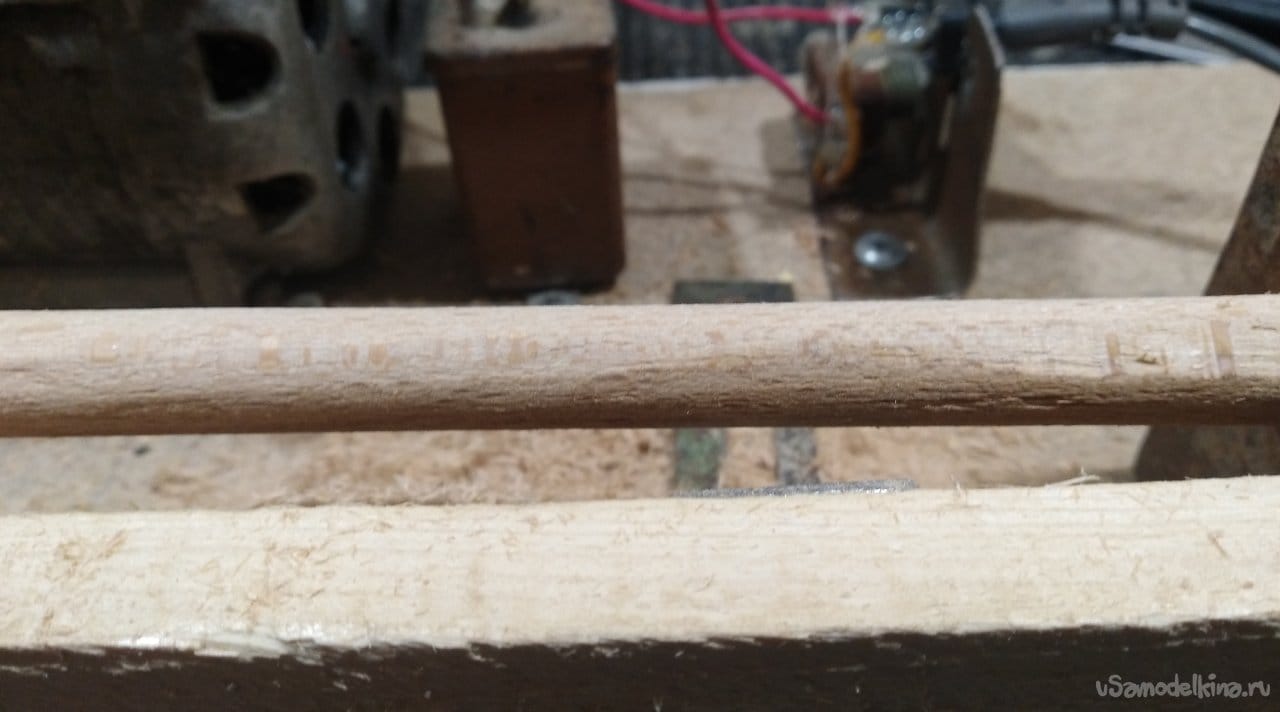

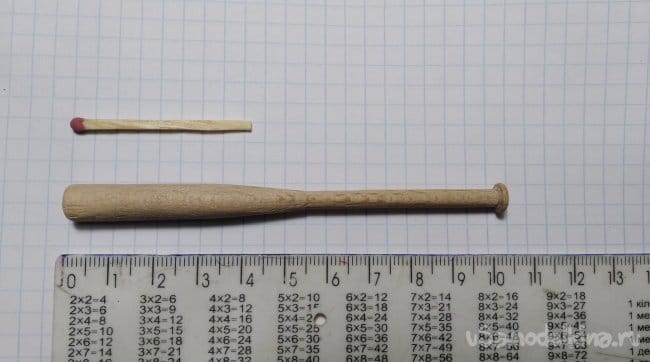

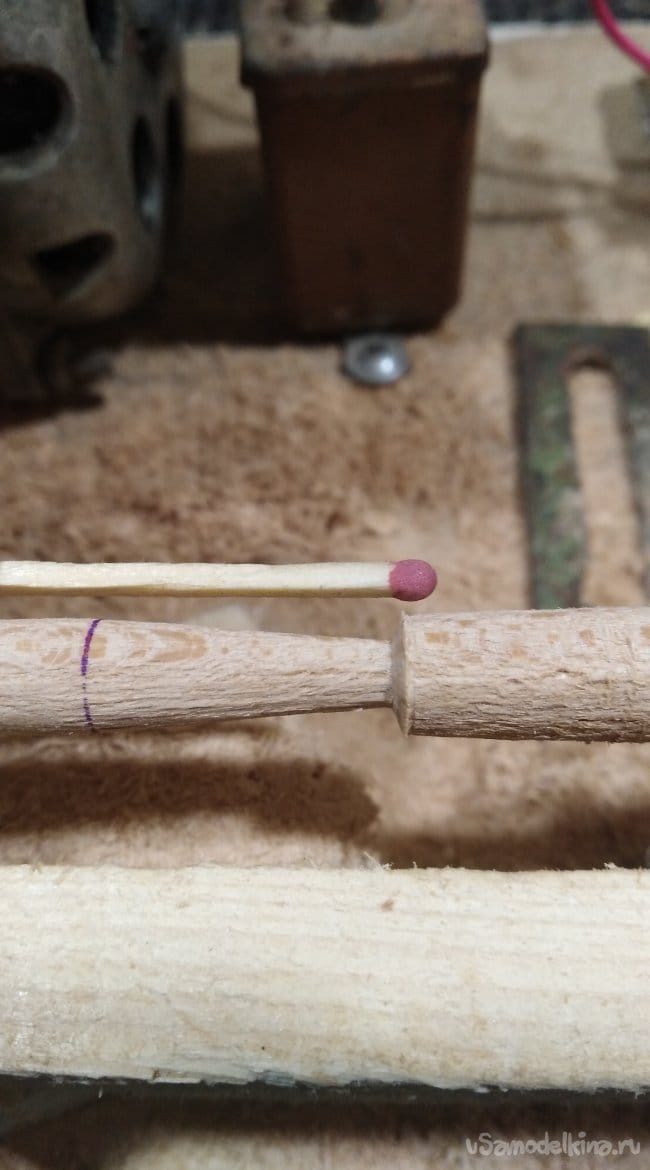

Вот что было сделано за по часа из бука с помощью этого станка и обычной полукруглой стамеской.

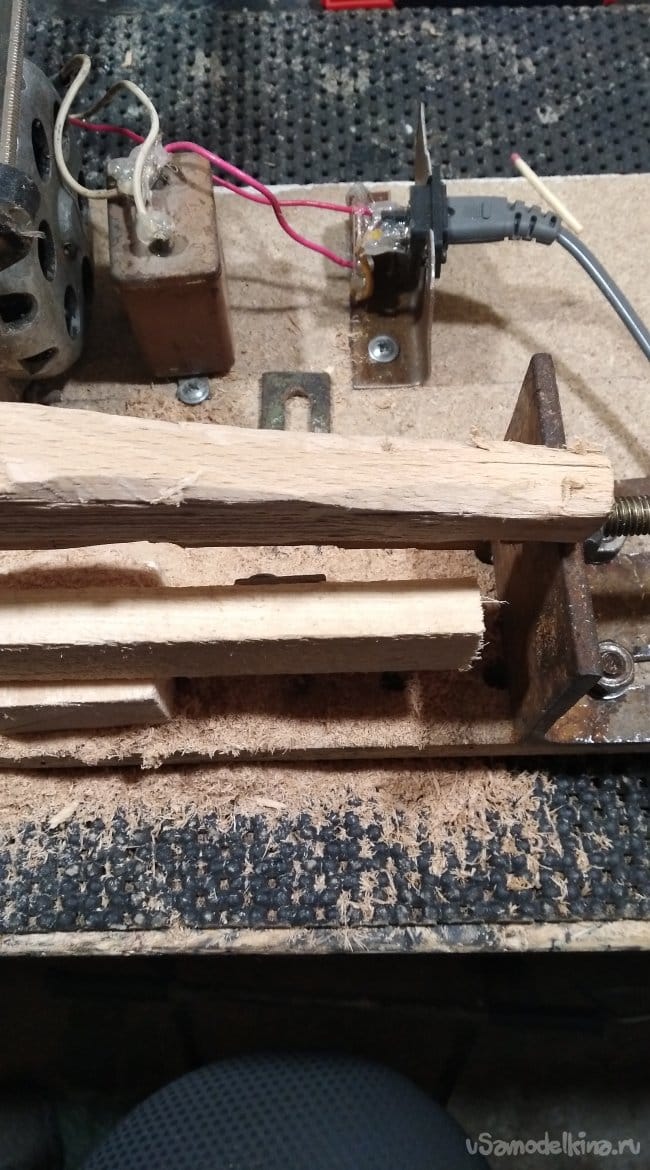

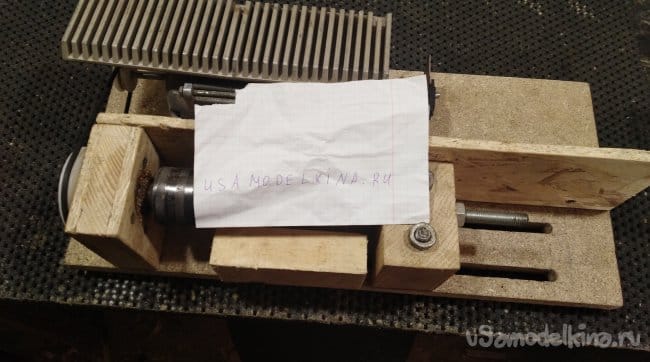

После всей роботы я немного доработал станок, так как забывалась стружка в двигатель и задняя бабка не была такой удобной.
Спасибо за просмотр, также можете посмотреть видео, но то видео без доработок.
