    Тумбочка для обуви


    Было это в те года, когда о слим-тумбочках для обуви и не слышали. Тогда и всплыла мысль, как расположить обувь в тумбочке, чтобы влезало больше при меньших размерах тумбочки — наклонно. Идея такой тумбочки была воплощена в жизнь, и она уже много лет служит мне верой и правдой.

    Конструкция тумбочки очень простая. Основой тумбочки является остов, который собран из следующих деталей: две боковые стенки 1, верхняя 2 и нижняя 3 панели и задняя стенка 4, которая является накладной.

    Используя шканты на клею ПВА из шпонированного ДСП толщиной 16 мм, собирался собственно остов (какое счастье, что отец тогда работал в ЛесТехе и мог купить отходы их опытного производства по-дешёвке!). Из 4-мм фанеры изготавливалась задняя стенка 4, которая прикреплялась на маленьких гвоздиках.

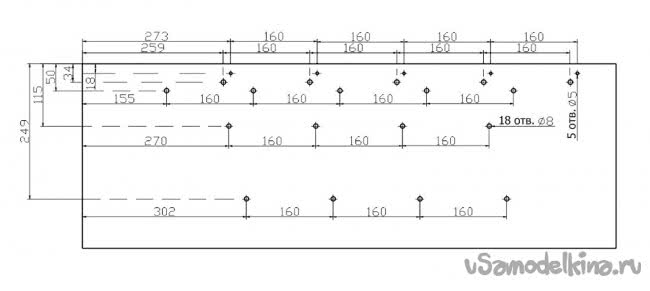

    Перед тем, как собирать и клеить короб, следует разметить и засверлить все отверстия в боковинах под дверки и поперечины, а так же под шканты. Разметку необходимо проводить очень тщательно.

    Отверстия Ø5 мм на расстоянии 18 мм от края сквозные и будут впоследствии применены дня шарнирных петель дверок. Все другие отверстия — глухие глубиной 8-9 мм. Они предназначены для закрепления поперечин и шкантов, которые служат ограничителями для дверок. Другая боковина размечается и засверливается зеркально.

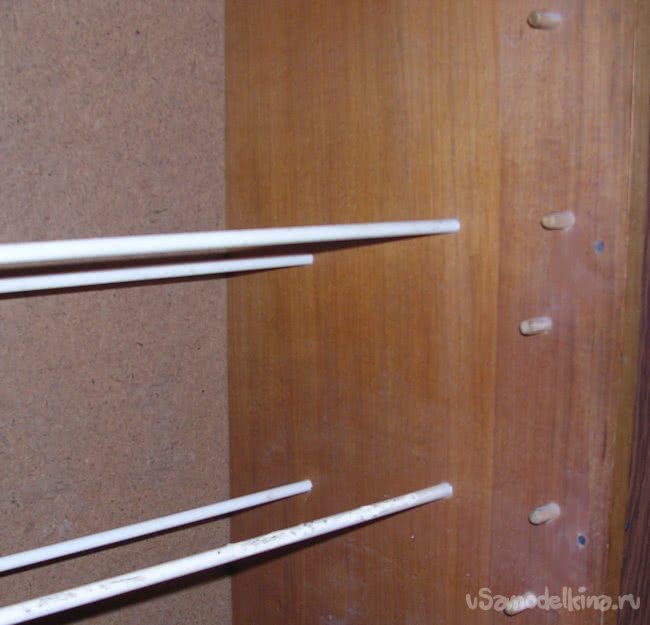

    В качестве поперечин использовались дюралевые трубки Ø8 мм и длиной 598 мм, которые вставляются при сборке в соответствующие отверстия. Потом закрепляются на клею шканты, на которые опираются дверки в закрытом и открытом положениях и короб собирается.

    В конце прибивается задняя стенка.

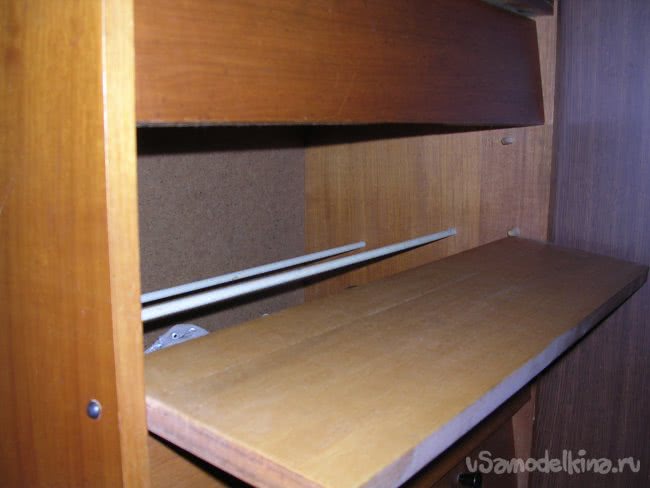

    Изготовление дверок 6 особых трудностей не представляет. Они изготовляются из такого же ДСП.

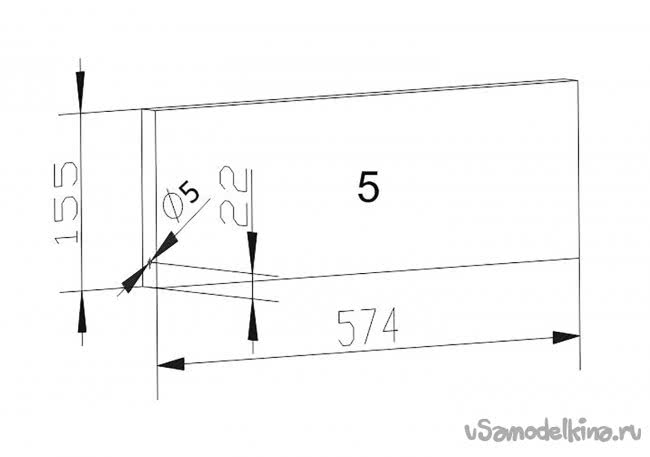

    По торцам дверки имеют по два отверстия Ø5 мм и глубиной 35 мм (под шарниные петли). Затем крепятся ручки.
    В качестве шарнирных петель были использованы обыкновенные заклёпки 40 мм длиной. Между дверкой и боковиной прокладывалась шайба, чтобы предотвратить затирание.

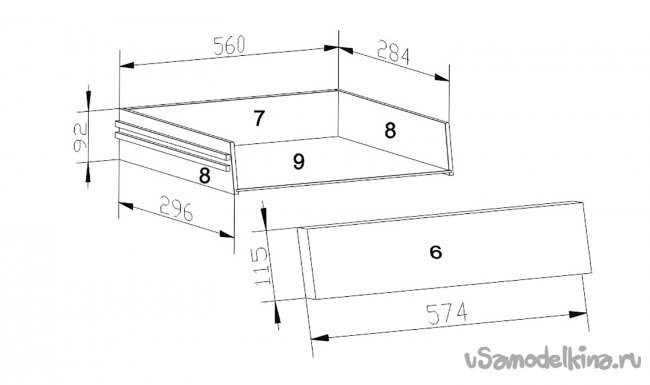

    Лицевая панель ящика 6 была выполнена из ДСП толщиной 16 мм размерами 574х115 мм. Боковые 8 и задняя стенка 7 выполнены из фанеры толщиной 10 мм.

    Для сборки использовались дюралевые уголки, что обеспечило прочность конструкции. В заранее выбранные пазы при сборке вставлялось дно 9 из фанеры толщиной 4 мм. Ящик двигается на деревянных салазках. Для обеспечения этого на боковины ящика были прикреплены по 2 рейки 10х10 мм (ответки крепились на боковые стенки тумбочки).

    В конце тумбочка была обработана морилкой (цвет “бук”) и покрыта мебельным лаком.

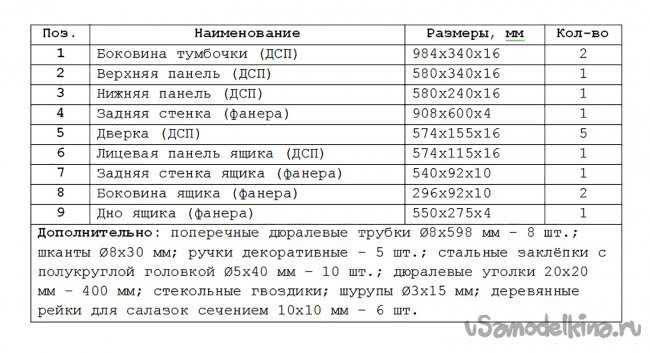

    Все размеры частей тумбочки приведены в таблице.
