    По мотивам одной самоделки «Терморезак для пенопласта»

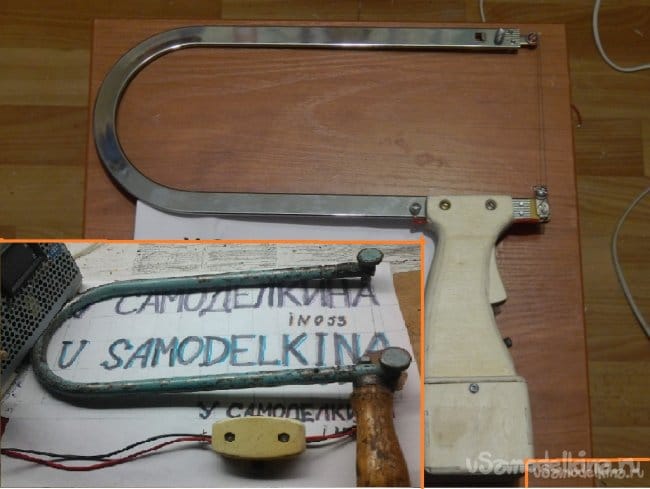

    По мотивам «Терморезак для пенопласта», автор ХАТУЛЬ МАДАН.

    Весеннее обострение коснулось многих, вот и моей супруге понадобилось понавырезать что-то из пенопласта. В прошлые годы я брал нож поострее и резал, резал, резал… Не будем о грустном.

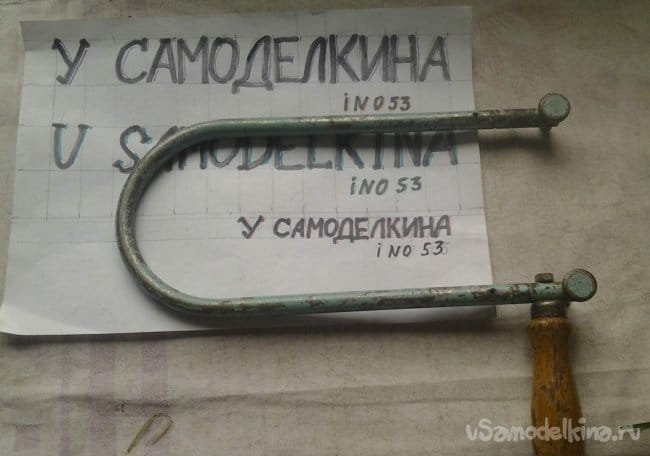

    Из конструкции ХАТУЛЬ МАДАН я взял идею использования лобзика. Вот он. Не такой красивый, как хотелось бы, но все элементы на месте.

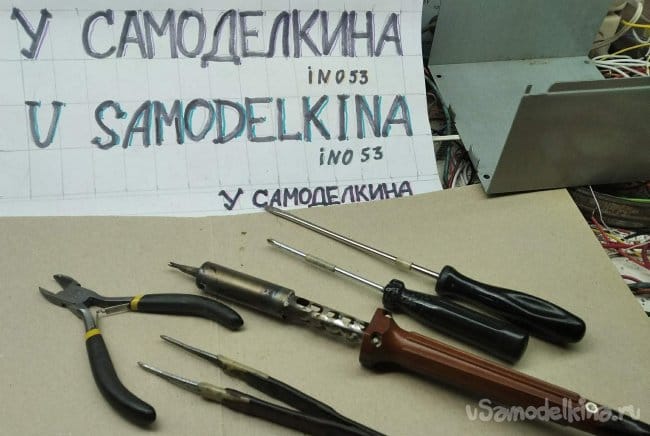

    Используемый инструмент – обычный слесарно-монтажный.

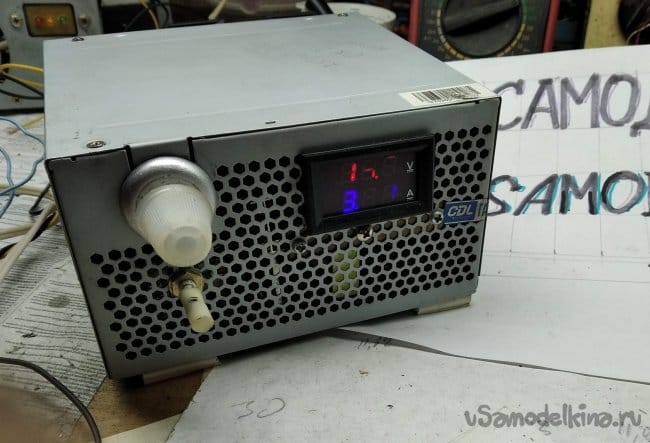

    Для проверки, настройки и ходовых испытаний – блок питания.

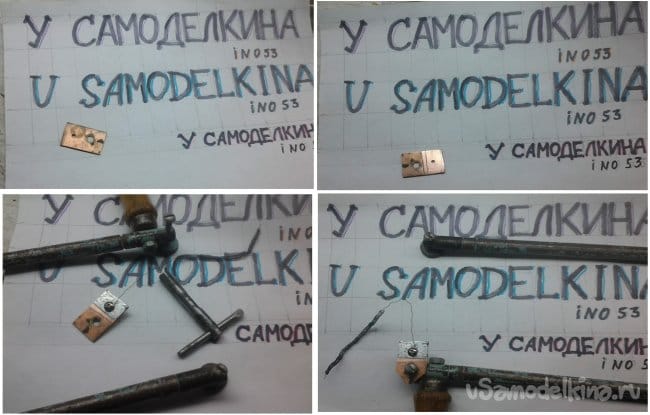

    Переходная, вернее – изолирующая плата. Режем, сверлим, крепим на место.

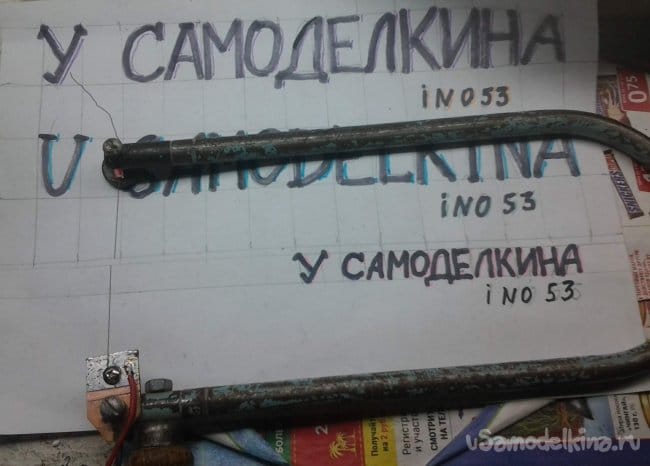

    Нихром от какой-то электроплитки, диаметр 0,3 мм, достаточно прочный на разрыв. Внизу крепим под шайбу.

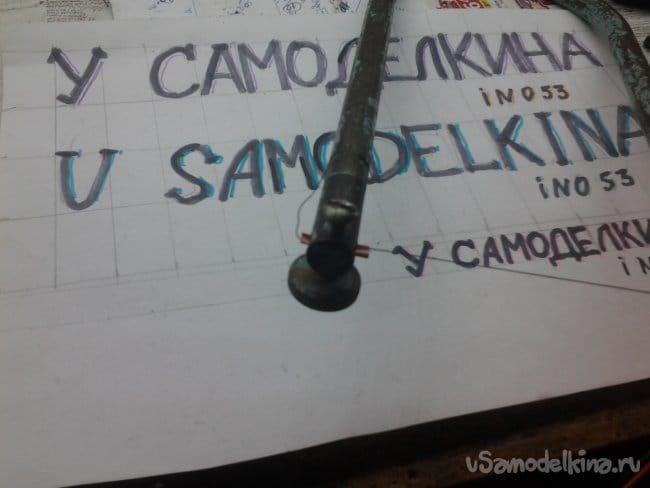

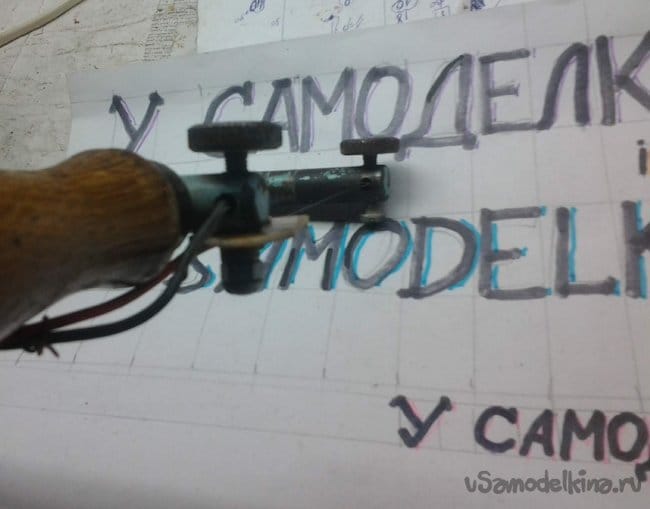

    Вверху нихром крепим штатным винтом на массу, естественно, внатяг и через накладочку из латуни, чтобы не передавить.

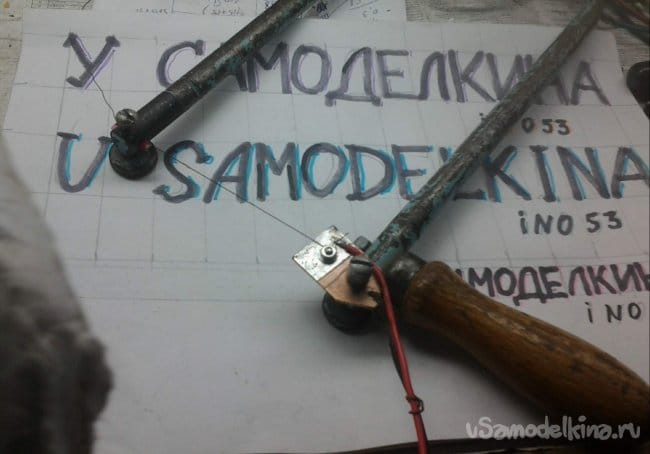

    Один провод питания припаиваем к контактной площадке.

    Второй соединяем с помощью штатного крепления с массой.

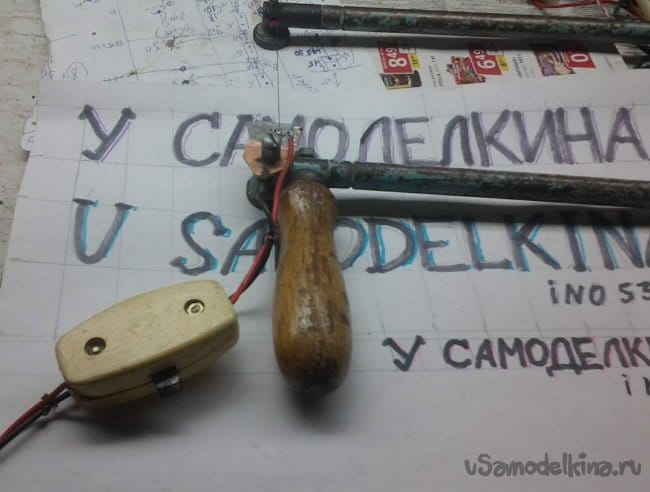

    В разрыв ставим проходной выключатель (забегая вперед - ток до 2 А).

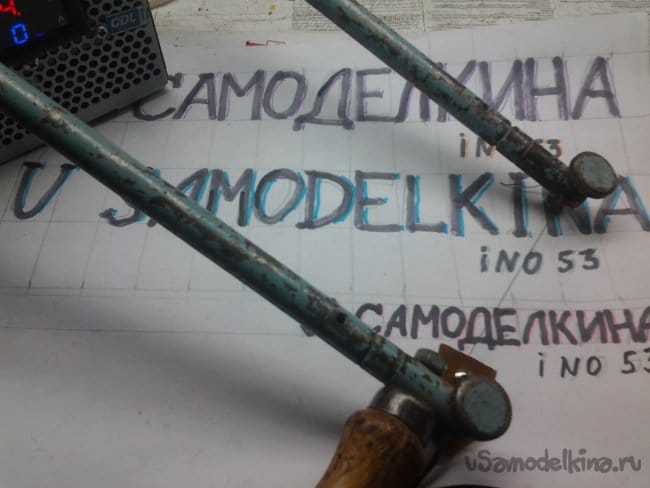

    Первое включение. Как обычно, первый блин – комом.

    Уровень ограничения тока не был отрегулирован, нихром покраснел и лопнул. Меняем нить, устанавливаем ограничение тока на 1 А – мало, нихром не очень горячий.

    Подбираем режим – для нихрома диаметром 0,3 мм в данном изделии оптимальный ток от 1,6 А (масса еще тянется за нитью) до 2,3 А (уже дымит).

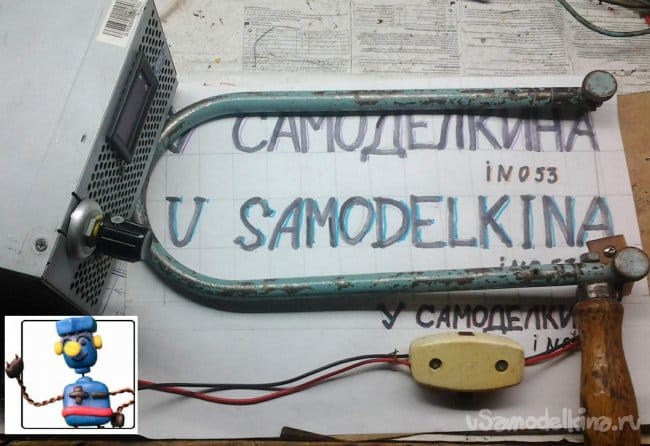

    Еще немного поигравшись, отдаем изделие на ходовые испытания.

    Если Заказчик по итогам испытаний даст «ДОБРО», изготовлю блок питания для постоянного пользования и поставлю нормальные провода. Все, комментируйте.

    Глубиномер с разметкой (инструмент)

    Несколько прекрасных способов пайки алюминия и дюрали в быту

    Добавить комментарий

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    3 комментария
    ino53 Автор
    Продолжаю. От Заказчика было получено Ценное Указание (ЦУ) - довести изделие до кондиции и Еще Более Ценное Указание (ЕБЦУ) - срочно.

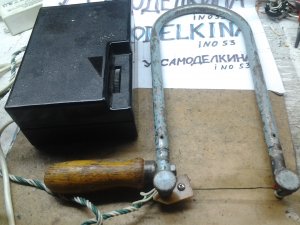

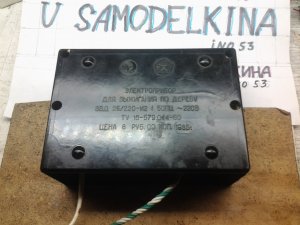

    Измерил напряжение на нити в рабочем режиме - 1,6...2,5 В. Из подходящих БП ближе всего этот, но напряжения маловато, на Х.Х. всего 1,53 В. Зато есть регулировка - проволочный переменник по первичке.

    Меняю нихром на более толстый, примерно диам. 0,8 мм. Стал медленнее нагреваться, в остальном все то же.

    Осталось поставить выключатель и индикатор включения, но это потом (может быть).
    Razrabotchik
    Я думаю что данная разработка может быть использована не только для пенопласта, но и для оргстекла. Нужно только подобрать необходимый технологический режим... yes
    Korolev
    Очень правильная статья, приведены полезные результаты измерений, что бывает очень редко. Большинство авторов предпочитают засекречивать неудовлетворительные результаты.
    изготовлю блок питания для постоянного пользования
    Думаю что блок питания должен быть регулируемым. При изменении температуры окружающей среды, толщины (плотности) материала (я, например, гнул толстый плекс, помещая нить в заранее сделанный резаком из полотна пропил) может потребоватся корректировка тока. yes
