    Пневматический арбалет. По мотивам MEtro 2033

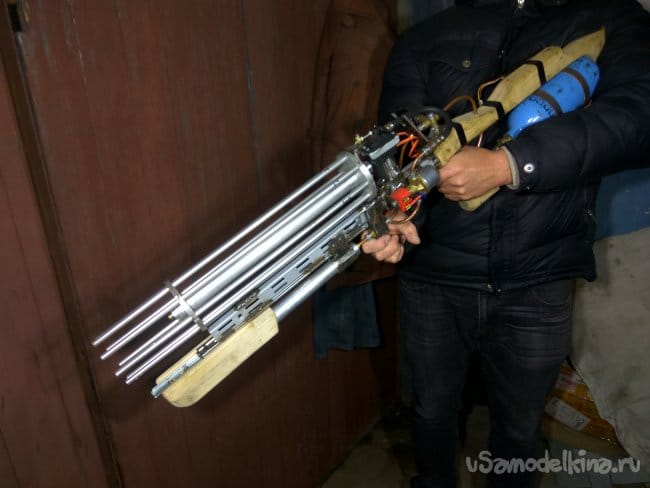

    Представляю вам пневматический арбалет по мотивам Metro 2033. Основной задачей было сделать его максимально похожим на оригинал, действующим и, обязательно, с автоматической подачей стрел. Что из этого всего получилось - смотрите сами.

    Несущая рама выполнена из металлического профиля который используется для навески полок.
    Полосы, длинной сантиметров по 50, сварены между собой с зазором 5 мм. Это нужно для размещения спускового курка и проводов. На раму приварены две плоские детали, которые выполняют роль ствольной коробки, к одной из них приварена направляющая трубка на которой вращается барабан.

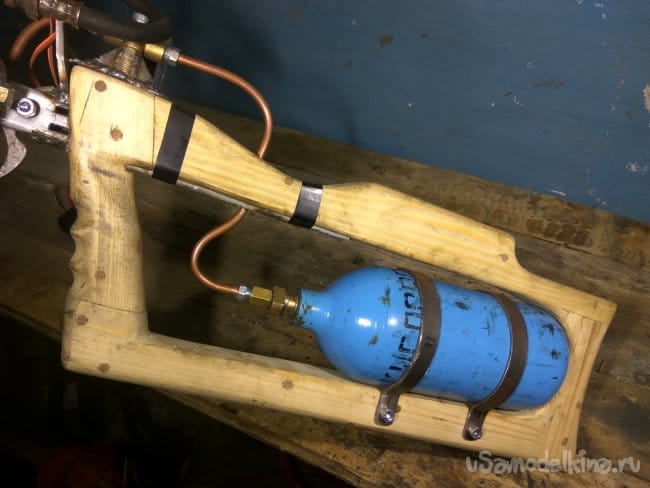

    Приклад сделан из соснового бруска 20х50. Брусок склеен по плоскости с перехлестом в углах и усилением шкантами. Сделан вырез для упора в плечо, сформирована "анатомическая" рукоятка. Сделаны вырезы для сходства с оригиналом. Сбоку, с правой стороны, сделана выборка для управляющей электроники. Для протяжки проводов от кнопки и клапана - вклеена алюминиевая трубка.

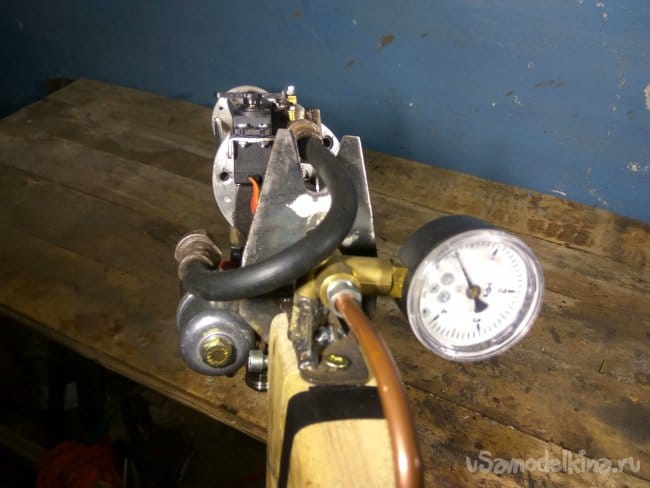

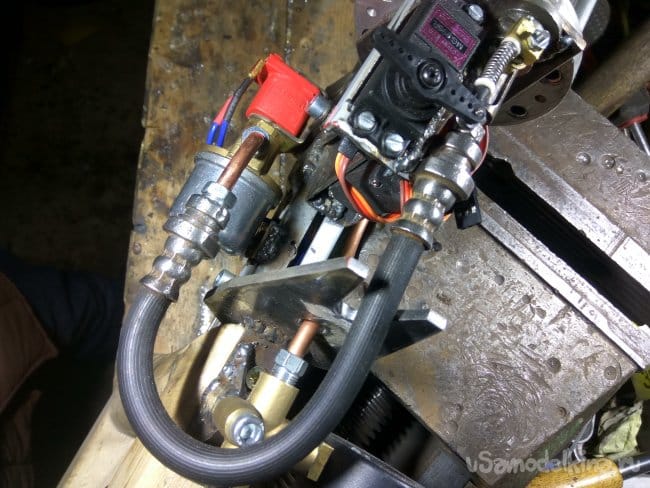

    Емкостью для воздуха служит кислородный баллон объемом один литр. К прикладу он крепится металлическими хомутами, для этого в приклад вклеена гайки М6. Воздушный клапан использован от автомобильного ГБО. Все соединения - тормозные медные трубки диаметром 6мм .Тройники латунные, также от тормозных систем. Подвижное соединение - б/у тормозная трубка от моего лансера. Для контроля давления воздуха в системе установлен манометр но 40 атмосфер. Сделан насос для ручной подкачки, как у оригинала.

    Качать таким мелким насосом до 10 атмосфер то еще удовольствие, поэтому в систему встроено быстроразъемное соединение для быстрой заправки воздуха.

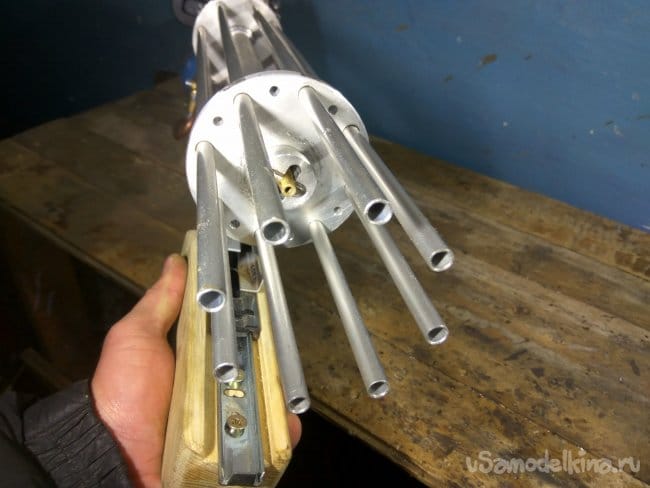

    Барабан целиком сделан из дюраля. Выточены и просверлены две детали, для крепления трубок-стволов. Для точности они обрабатывались пакетом. Стволы - дюралевые трубки диаметром 8 мм и толщиной стенки - 1 мм. Стволы вставлены в просверленные отверстия и закреплены стопорами.

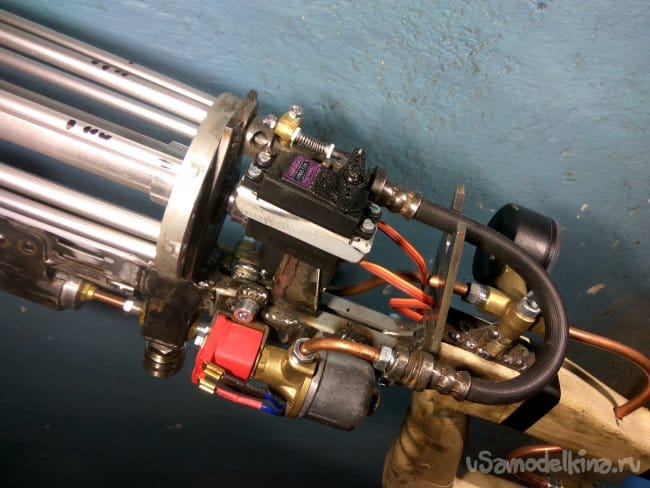

    Для вращения барабана использована серва, переделанная в мотор-редуктор. Серва крутит вал который проходит через весь барабан и своим наконечником входит в зацепление с вырезами в барабане(изначально хотел делать барабан съемным для быстрой перезарядки, поэтому так заморочено).

    Для минимизации потерь воздуха сделан затвор. Серва двигает шток, который входит в ствол.
    Процесс выстрела выглядит так: затвор закрыт - шток в стволе, происходит выстрел, затвор открывается - шток выходит из ствола, барабан проворачивается, затвор закрывается. Процесс повторяется.

    Для тестов, в целях безопасности, использовались бамбуковые палочки для суши. С расстояния 5 метров гофрокартон пробивается без проблем, яблоко - навылет, алюминиевая банка сопротивляется лучше, но при давлении 10 атмосфер некоторые стрелы также проходят навылет.

    Всей электроникой управляет Arduino nano. Питание - трехбаночный литий-полимерный аккумулятор.
    Арбалет получился довольно увесистым, но по субъективным ощущениям около 7 кг. Львиную долю веса берет на себя баллон.
    Еще немного фото, процесс изготовления и тесты.
