    Навесная полка с волнообразными упорами


    Среди всего разнообразия навесных полок можно выделить полки определенного вида: небольшие, с основанием в одну доску. Они нередко встречаются без упоров, встроенными в стену. В данной же статье показан пошаговый процесс изготовления полки, опирающейся на два деревянных упора с волнистым контуром торца.

    При работе использовались следующие инструменты и материалы:

    Инструменты:
    1) карандаш;
    2) линейка;
    3) ножовка по дереву;
    4) эксцентриковая шлифовальная машина;
    5) наждачная бумага;
    6) фуговально-циркулярный станок;
    7) верстачные тиски;
    8) угольник;
    9) электрический лобзик;
    10) шуруповерт;
    11) сверла по дереву;
    12) пассатижи;
    13) шпатель;
    14) дрель электрическая;
    15) кисть малярная.

    Материалы:
    1) доска 12 х 65 см;

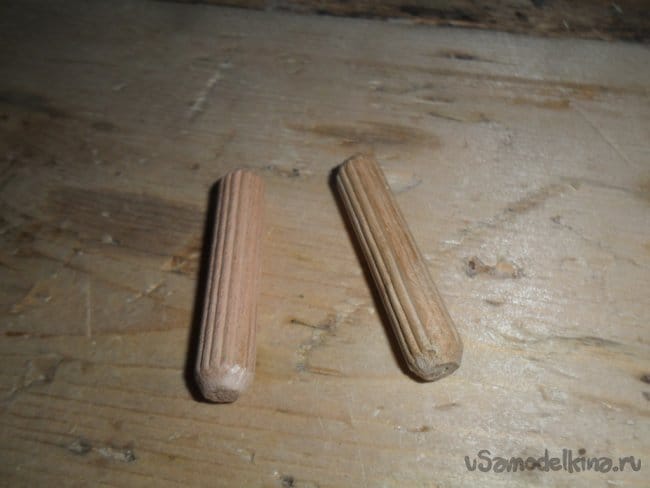

    2) шканты диаметром 8 мм (4 шт.);
    3) столярный клей;
    4) навески серебристого цвета для мебели (2 шт.);
    5) два небольших гвоздика (длина – 2 см);
    6) морилка на водной основе (цвет лиственницы).

    Процесс изготовления:

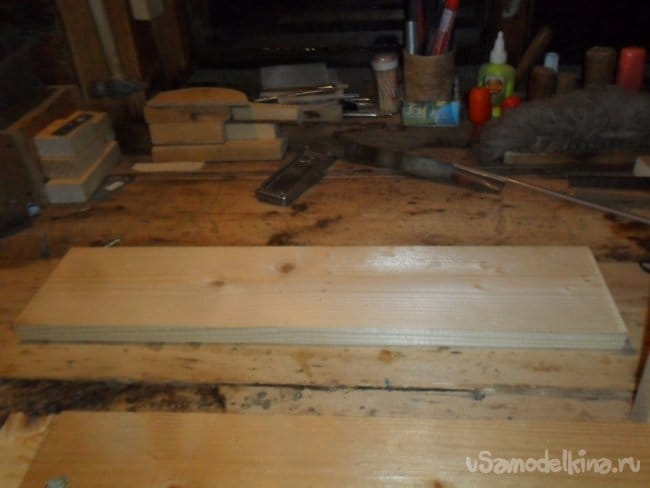

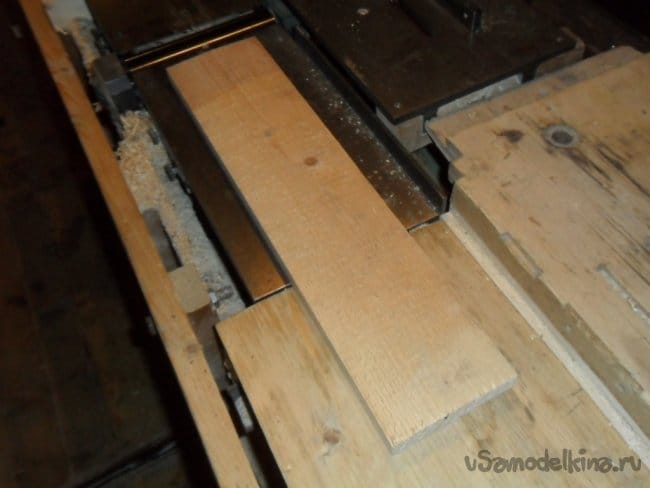

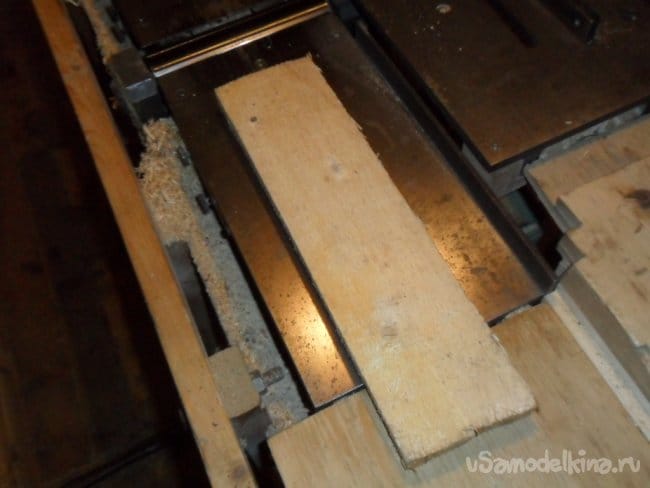

    Шаг 1. Распиливание и строгание доски для основы полки.

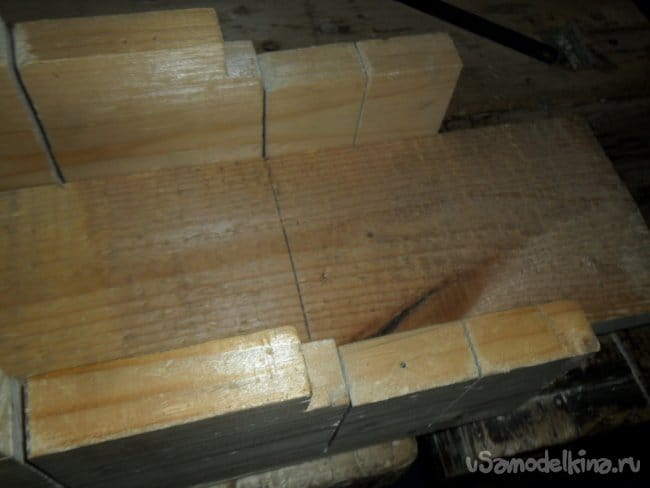

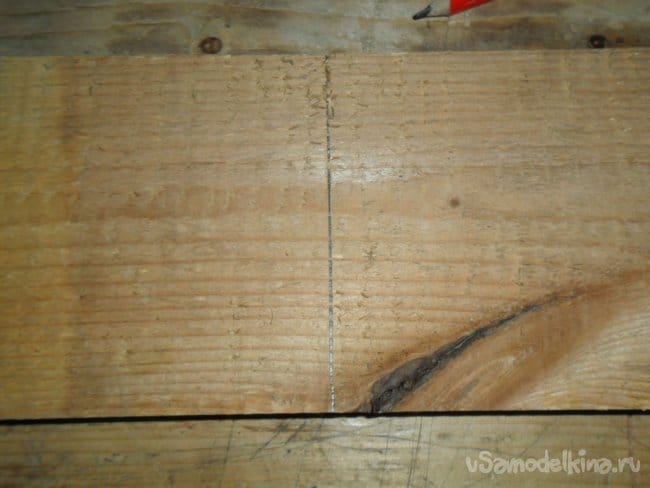

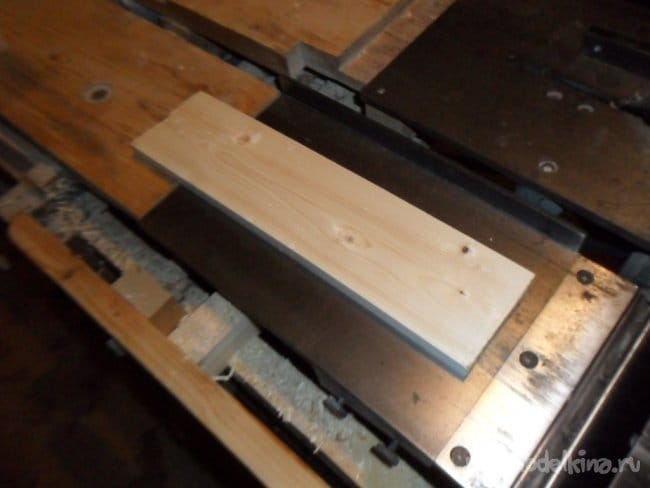

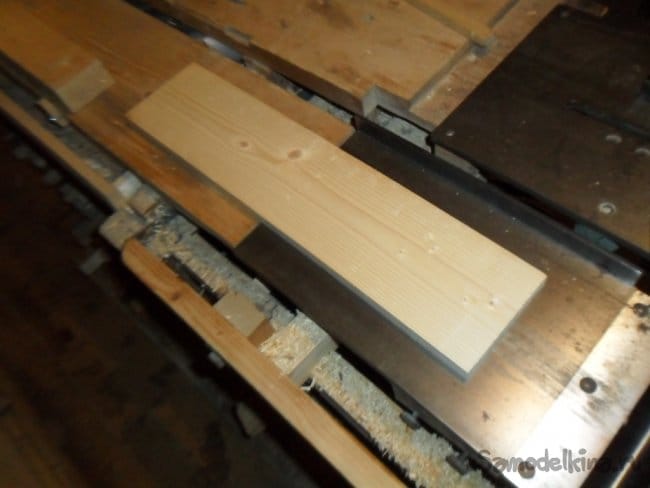

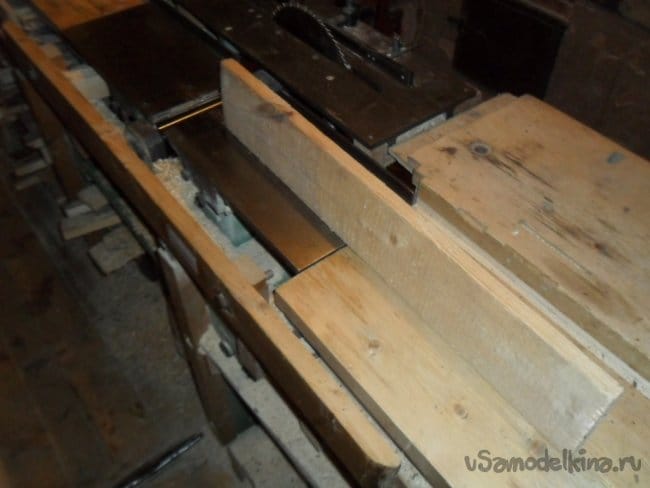

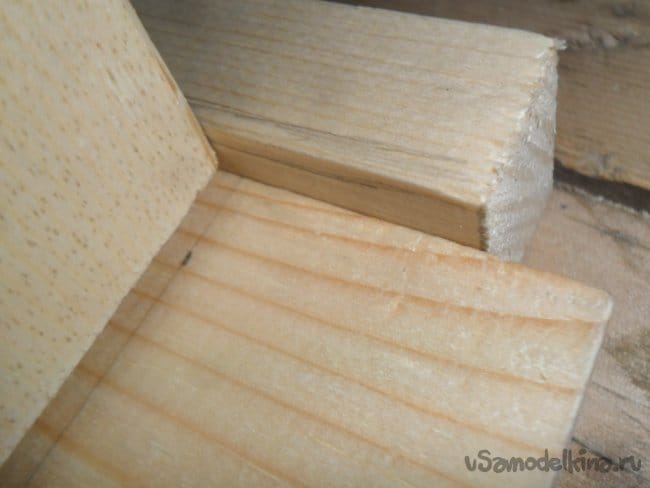

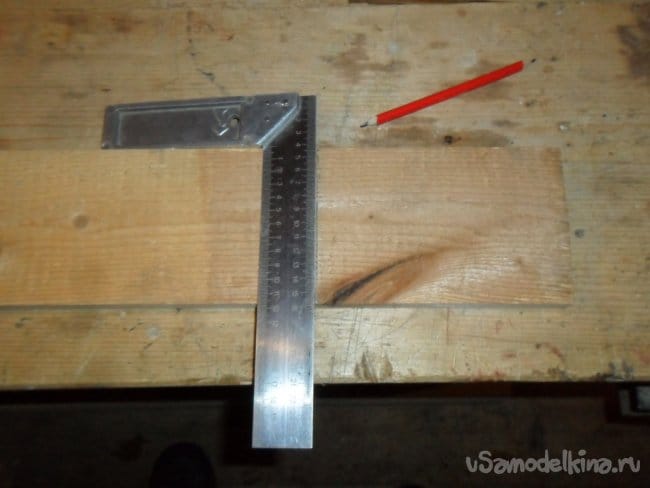

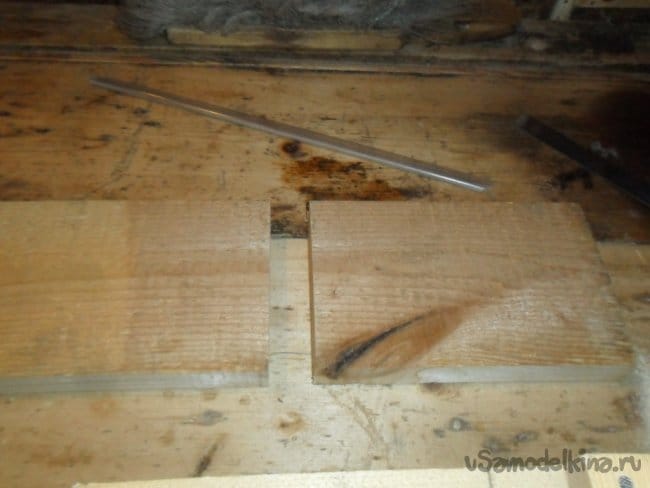

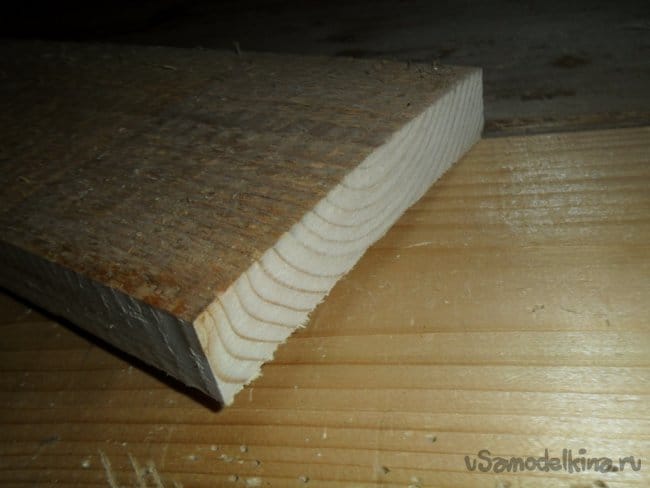

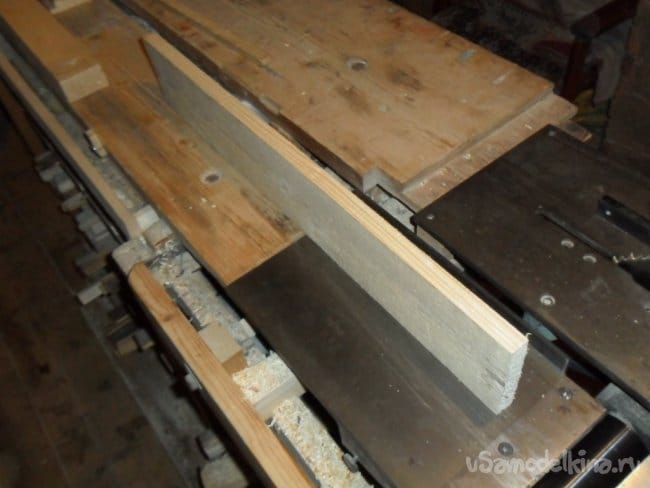

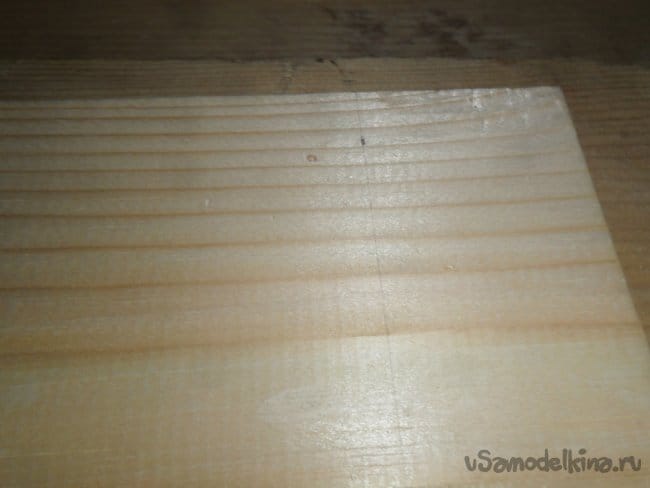

    Нам необходимо отпилить лишнюю часть сосновой доски. Чтобы плоскость торца после очерчивания карандашом по угольнику и спила была перпендикулярна плоскости кромки, последнюю обрабатываем на фуговальном станке. Проводим карандашом вдоль угольника так, чтобы сучок остался за пределами нужной части доски. В стусле распиливаем доску. После этого фугуем получившуюся длинную часть заготовки. Обработанную доску вновь кладем в стусло и пилим со стороны неровного торца. Конечно, можно было и сразу отфуговать всю доску, а потом отпилить лишние части. Но поступив так, как описано выше, мы тем самым сэкономили электрическую энергию, затрачиваемую на работу станка, и попутно сохранили заостренность ножей фуговального вала. В столярном, как и в другом многосложном, деле важна повышенная рациональность.










    Шаг 2. Выпиливание опор.

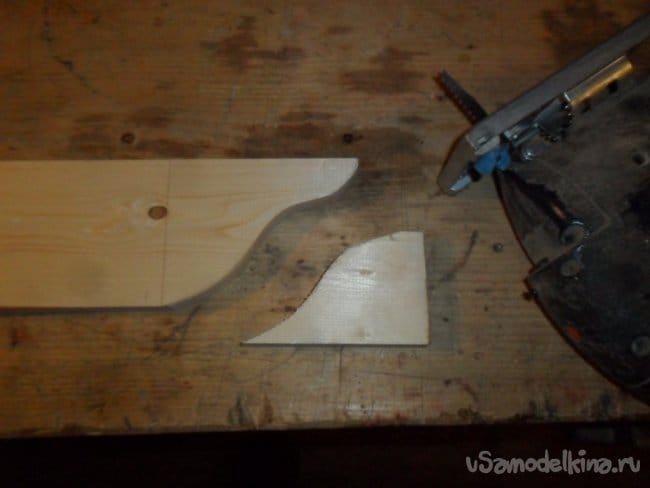

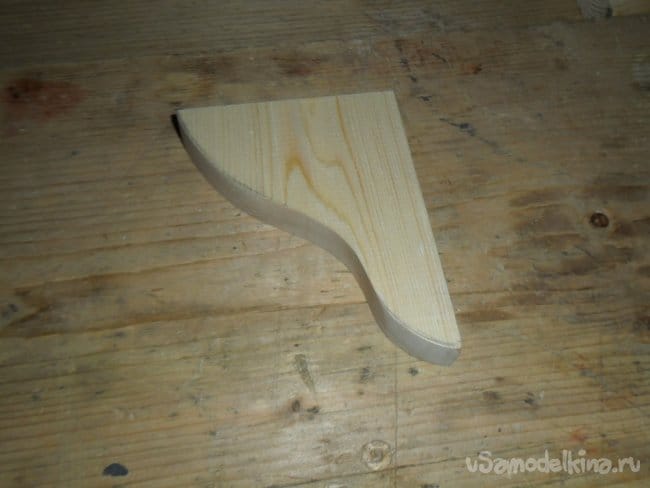

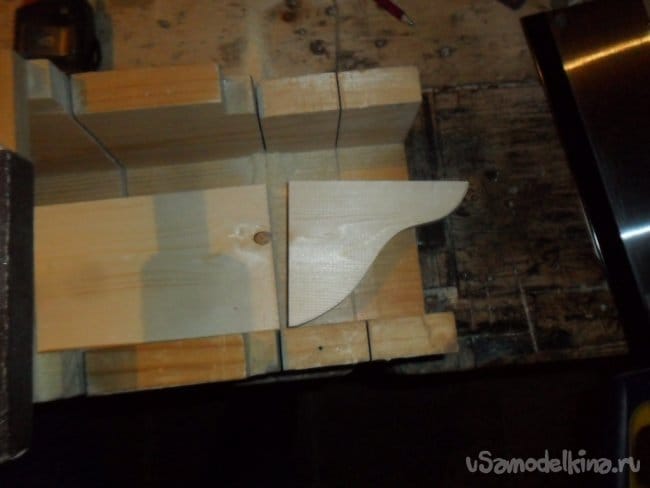

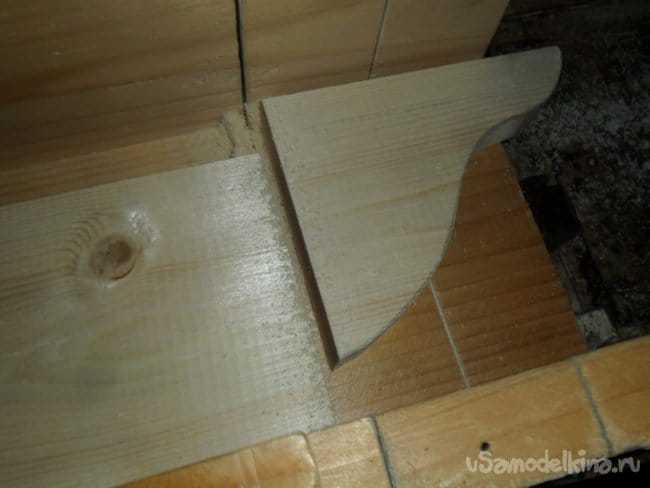

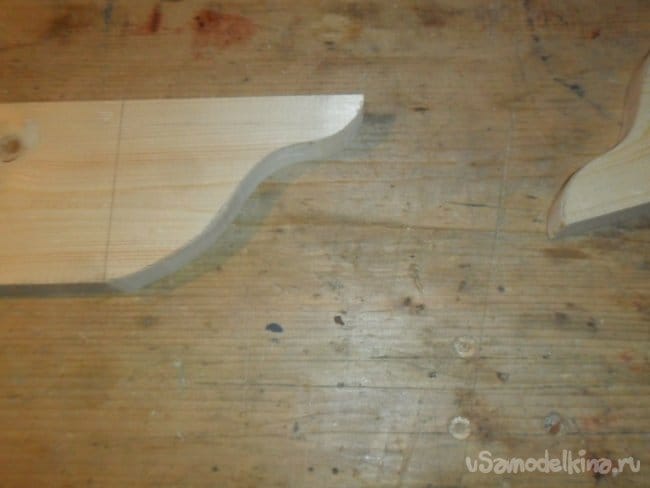

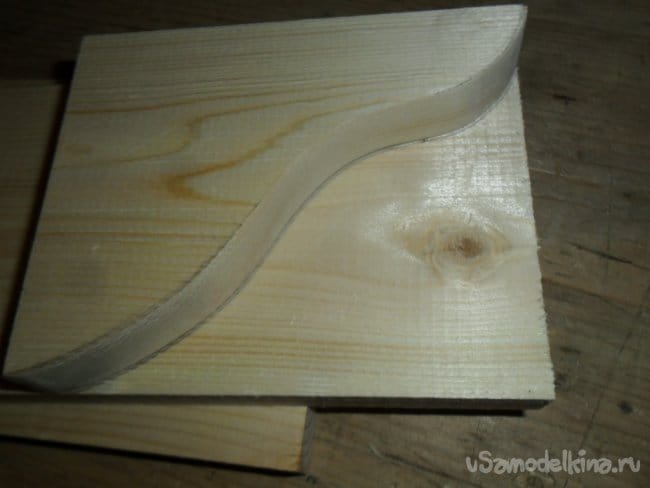

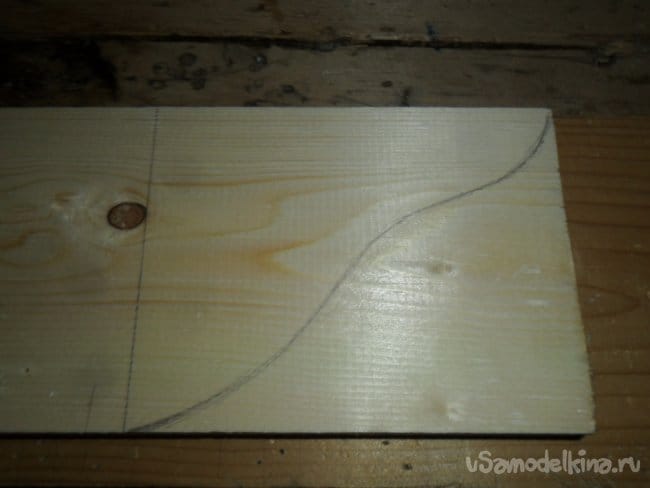

    Главная часть полки будет опираться на деревянные кронштейны. Форма передних торцов у них будет волнообразная. Выбранную нужную доску обрабатываем на станке. Затем рисуем плавно изменяющуюся кривую линию. Электрическим лобзиком отпиливаем ненужную часть. Затем в стусле пилим по другой – прямой – линии. В результате получился первый кронштейн. Приставив его к доске, обводим карандашом по контуру и проделываем те же две операции, что и при изготовлении первой опоры. Получились две детали длиной 11,5 см и шириной 9 см.

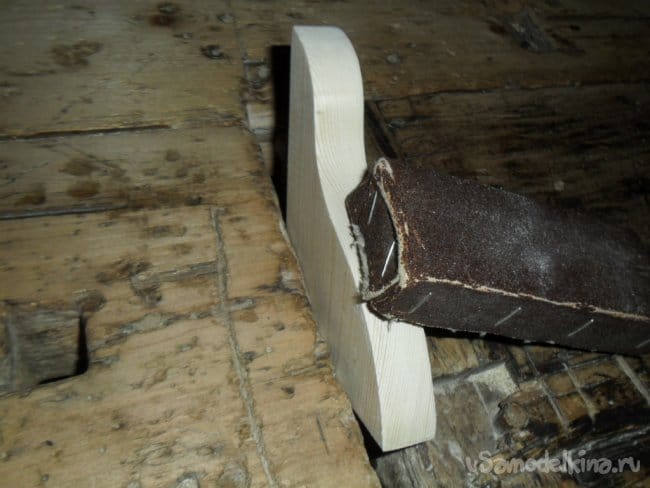

    Шаг 3. Шлифование кронштейнов наждачной бумагой.

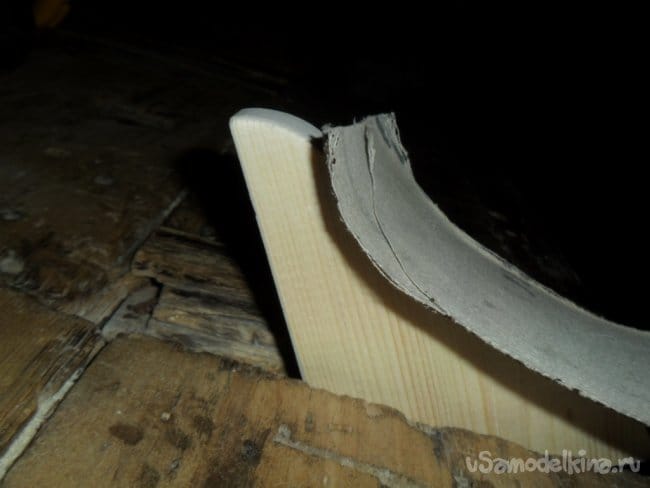

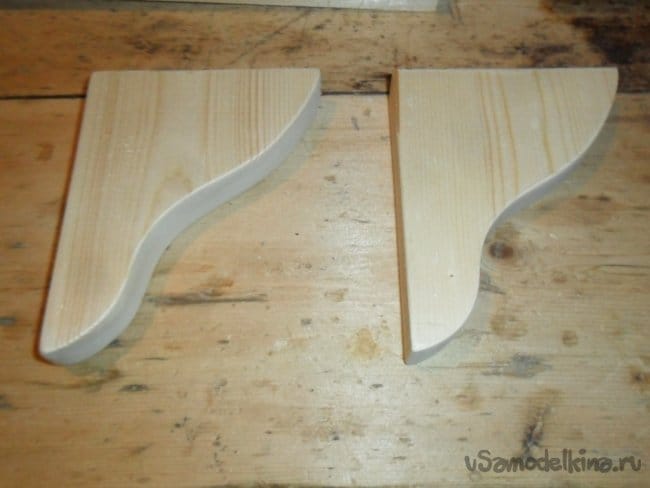

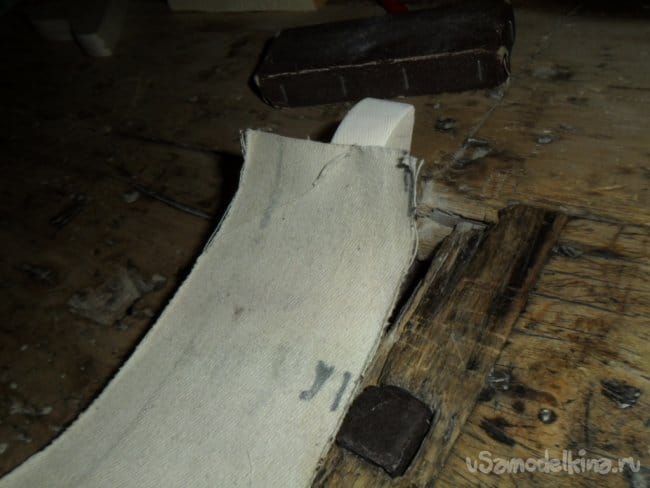

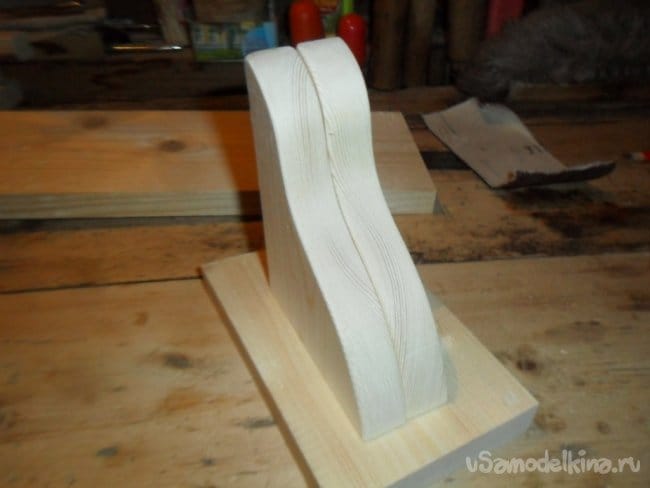

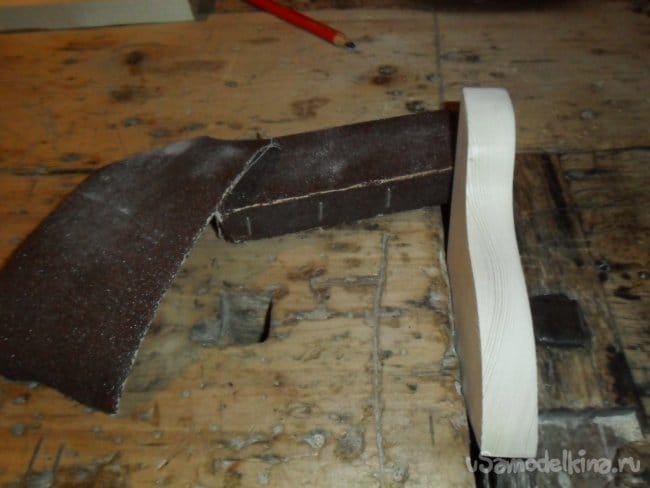

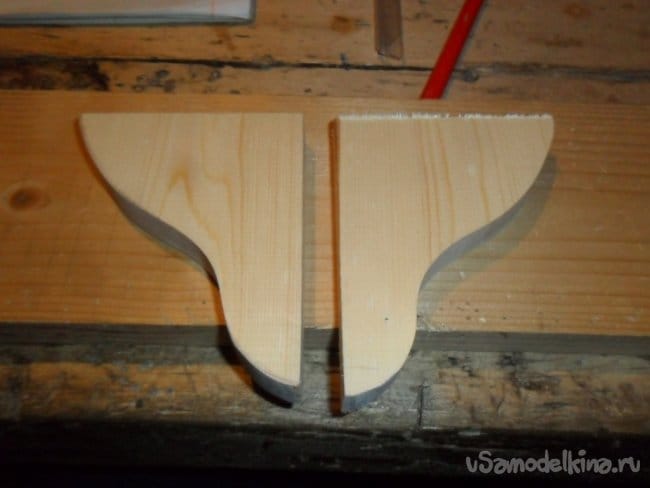

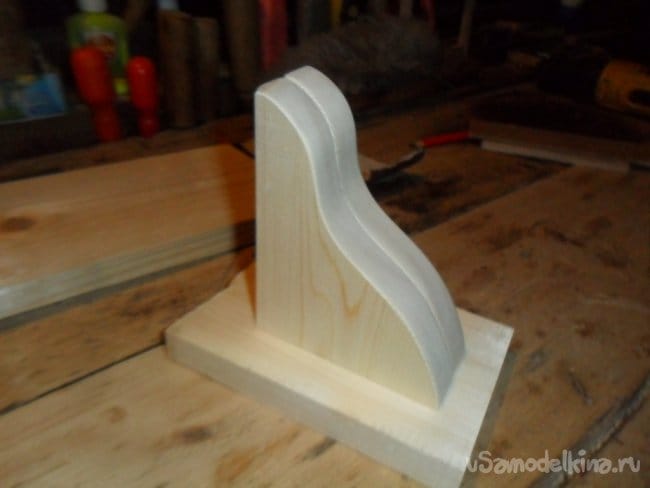

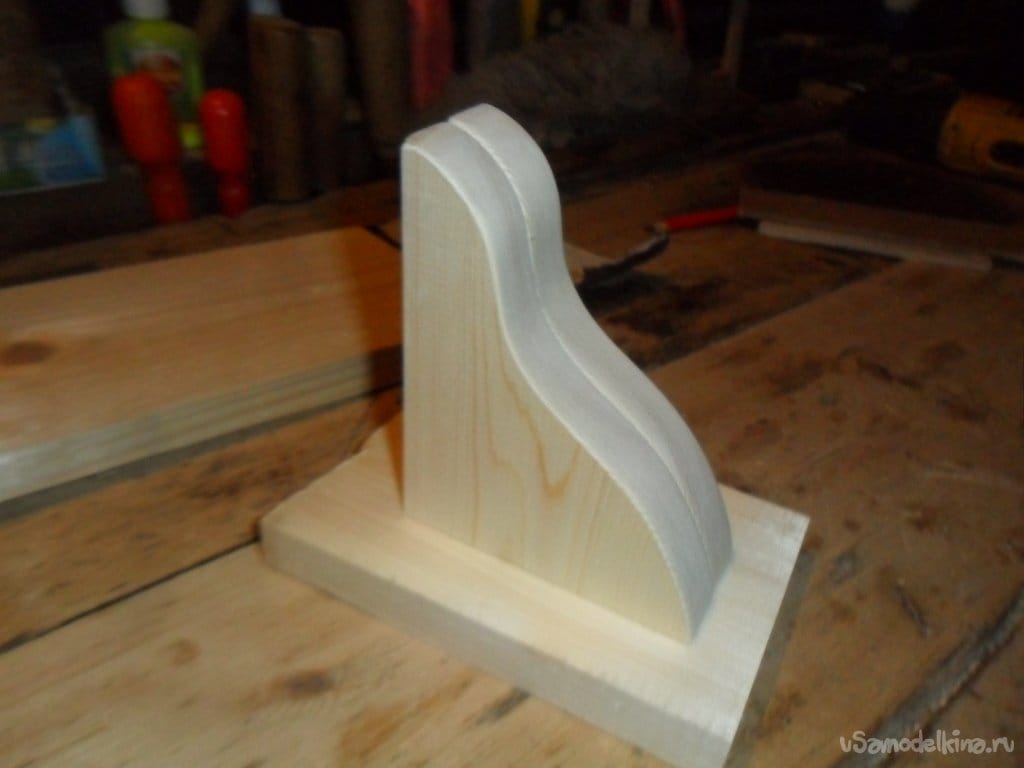

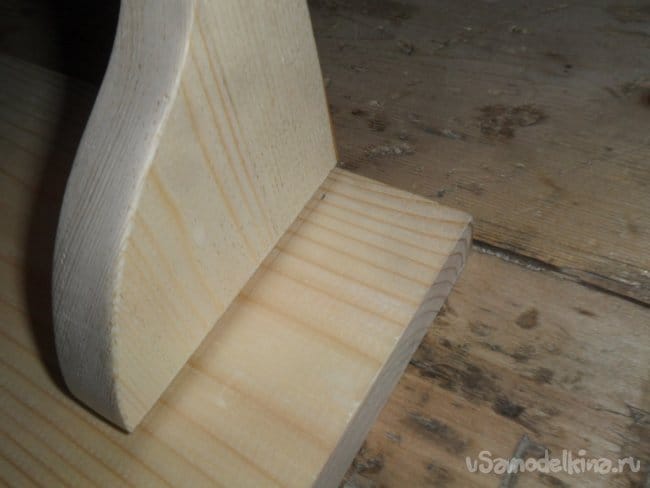

    Сначала следует сгладить острые ребра заготовок. Затем приступить к шлифовке криволинейных торцов. Для этого понадобится вдобавок к шлифовальному бруску кусок нефиксированной гнущейся шкурки. Обработав обе детали, ставим их на одну плоскость доски, чтобы проверить, одинаковы ли получились кронштейны. Как видно по фотографии – достаточно одинаковы.







    Шаг 4. Пометка мест расположения шкантов.

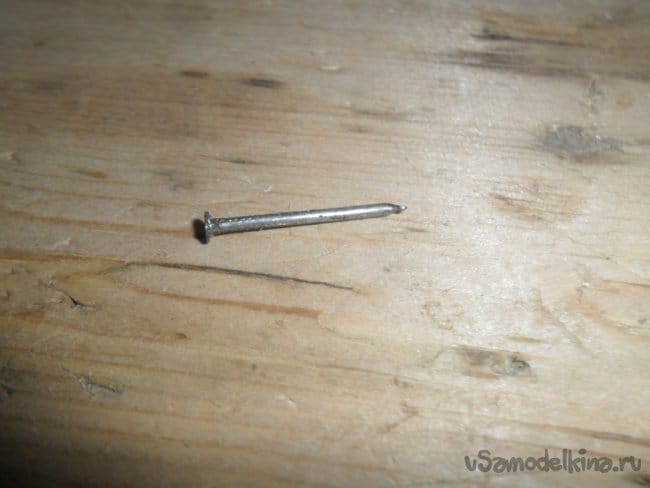

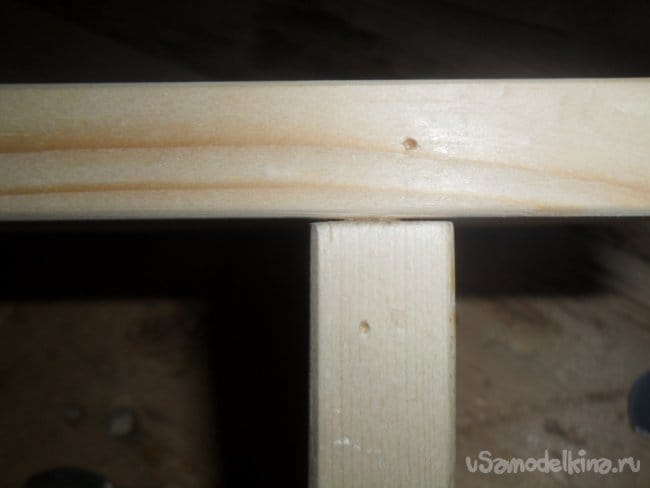

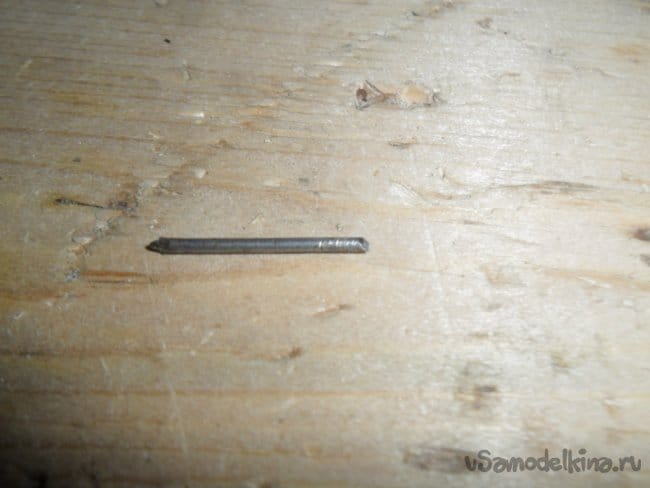

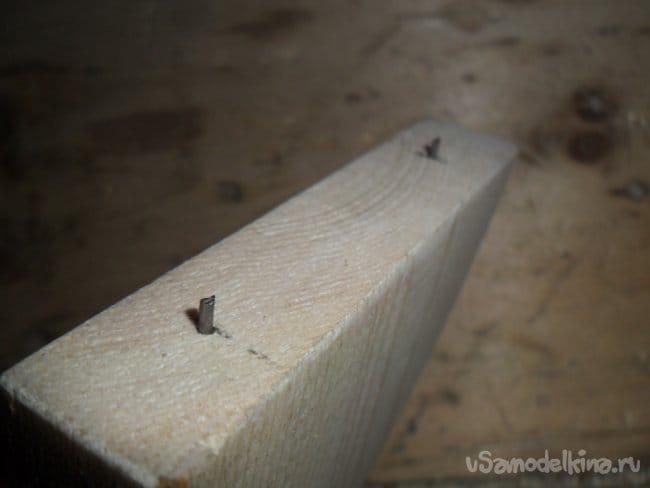

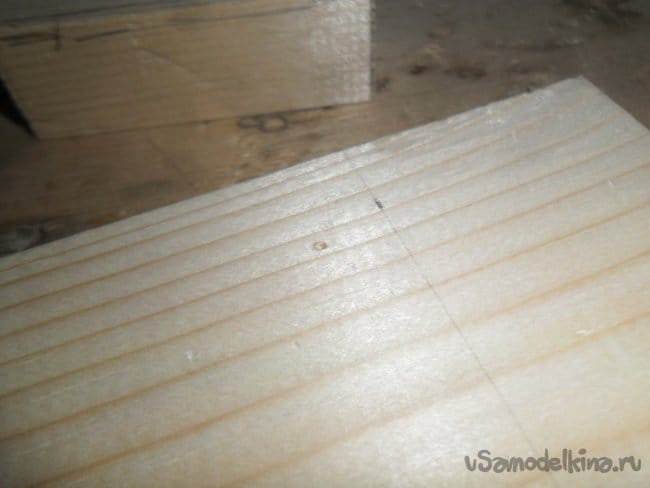

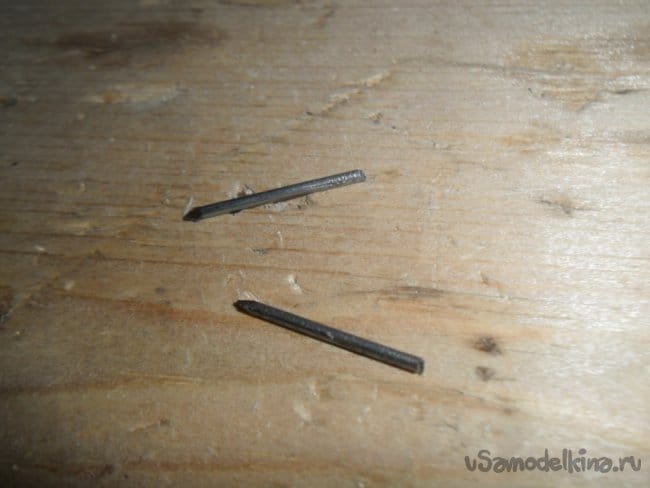

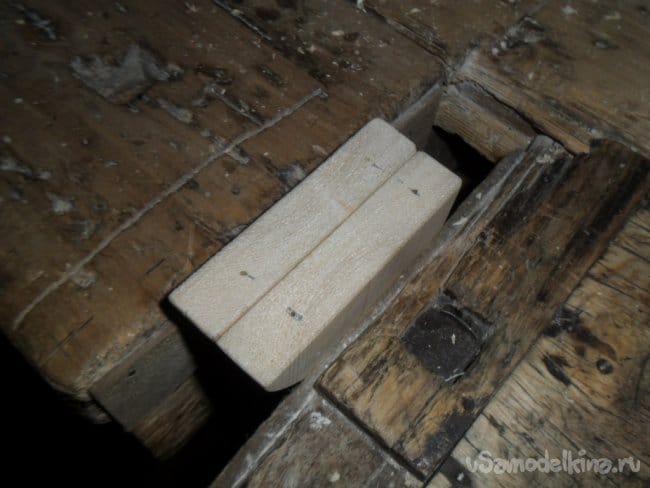

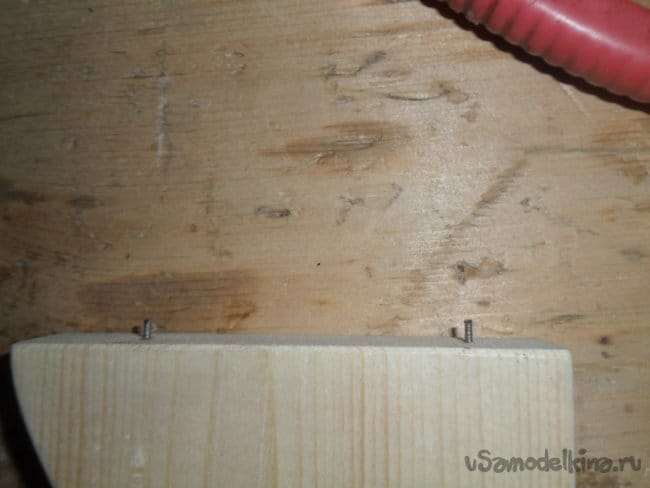

    Большая доска и кронштейны будут крепиться друг к другу при помощи шкантов и столярного клея. Чтобы шканты точно совпали с отверстиями при соединении всех деталей, следует наметить места расположения для первых. Делается это следующим образом. Берем два небольших гвоздика и «откусываем» от них пассатижами шляпки. Затем вставляем (вбиваем) металлические стержни в упор так, чтобы сверху они выступали не менее чем на 3 мм. Взяв кронштейн, аккуратно приставляем его к нижней части длинной доски по линии и слегка прижимаем. Так мы получили углубления-метки. Вынув гвозди без шляпки из первого упора, вставляем их во второй и приставляем так же к доске.










    Шаг 5. Сверление отверстий под шканты.

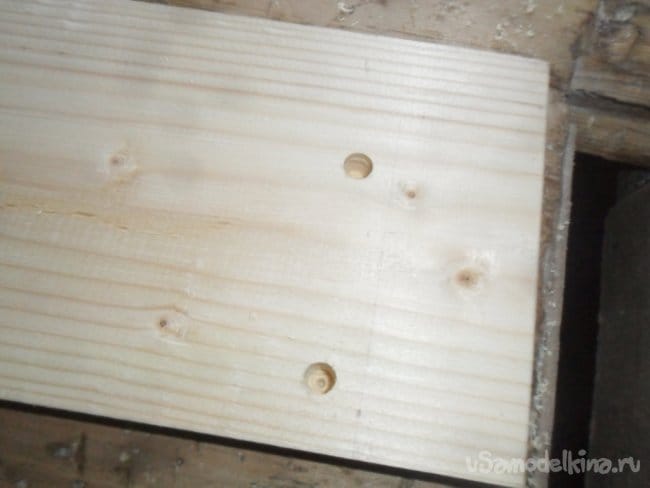

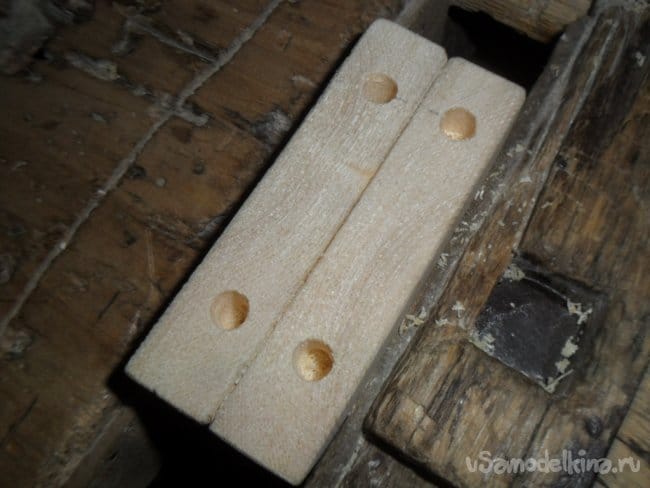

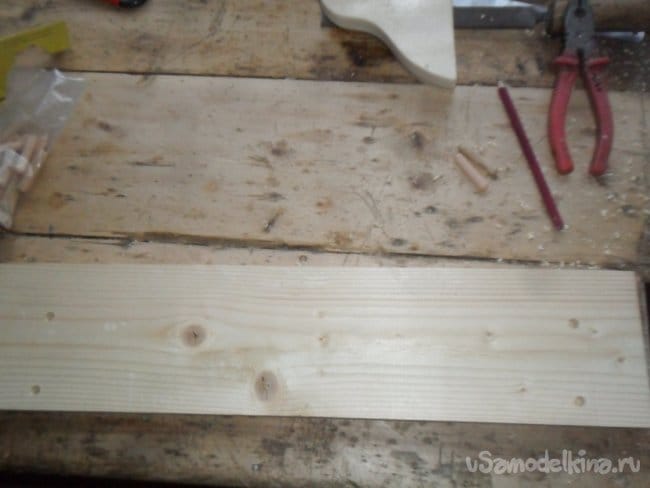

    Отмеченные места на кронштейнах и главной доске сверлим с помощью дрели на глубину примерно 1,5 см. Диаметр получившихся отверстий – 8 мм.

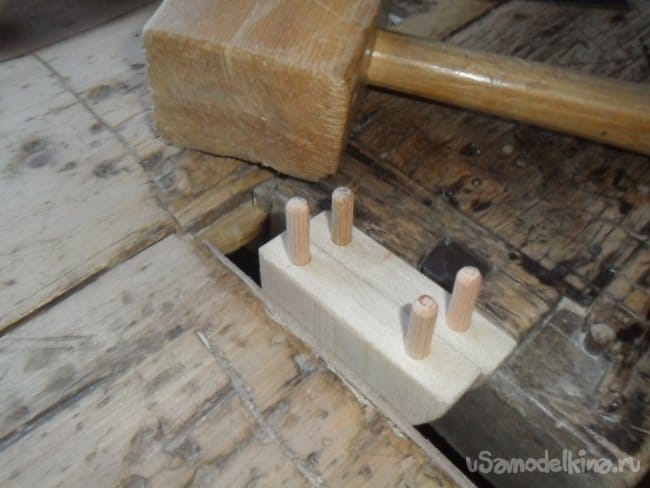

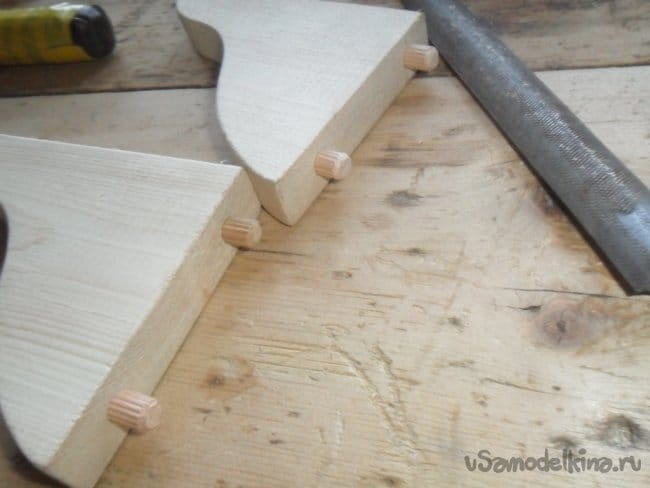

    Шаг 6. Установка шкантов.

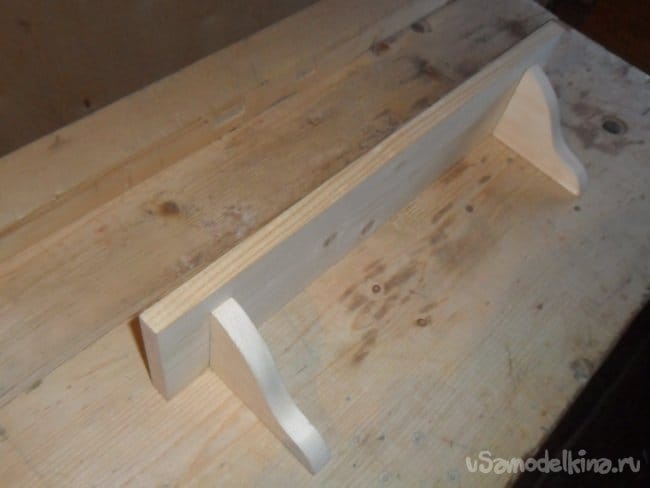

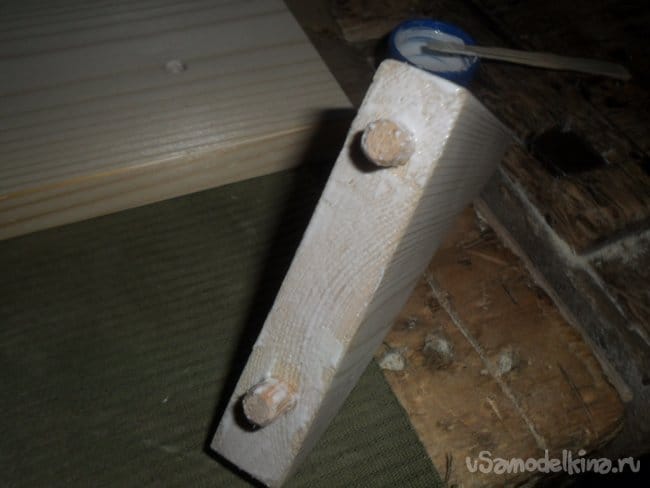

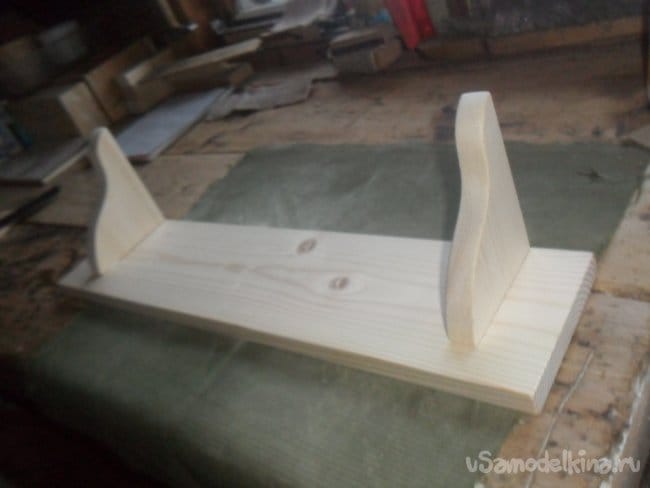

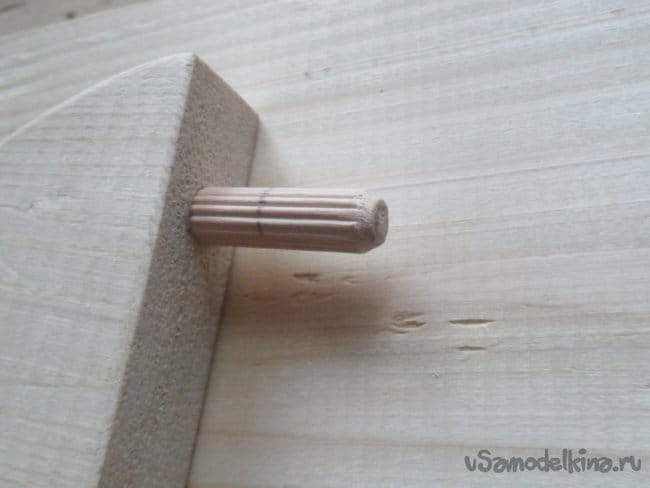

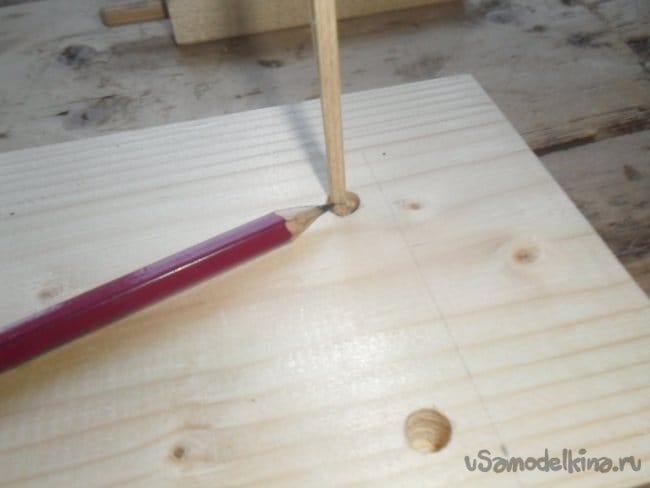

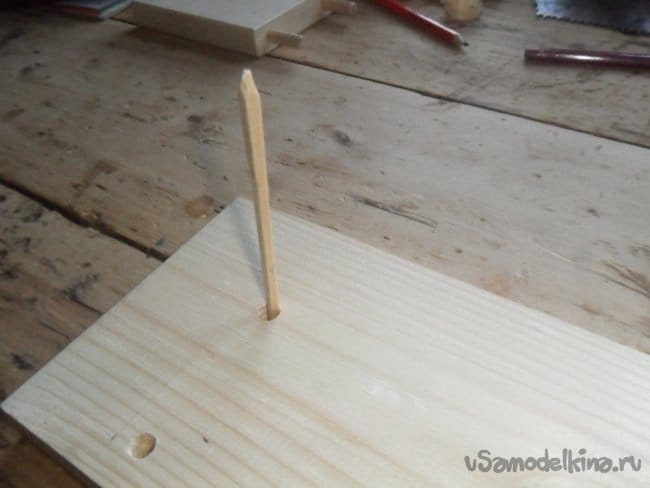

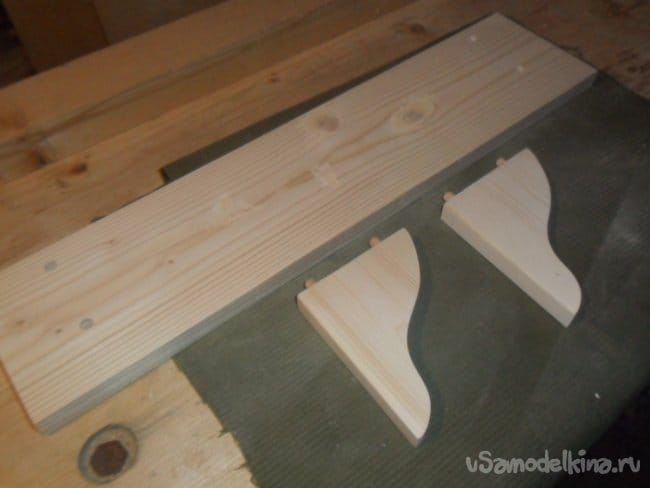

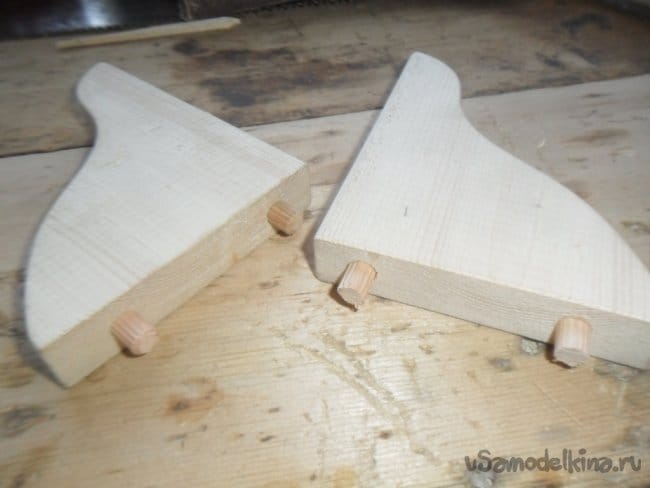

    Закрепив вместе в тиски верстака упоры, смазываем столярным клеем отверстия и шканты и вбиваем шипы до их полной «посадки». Измеряем глубину отверстий на доске и переносим размеры на выступающую часть шкантов. После этого пилим чуть ниже отмеченных линий (ниже – для того, чтобы быть уверенным, что шканты свободно и до конца войдут в отверстия). Для проверки правильно выполненной работы соединяем временно кронштейны и длинную доску.

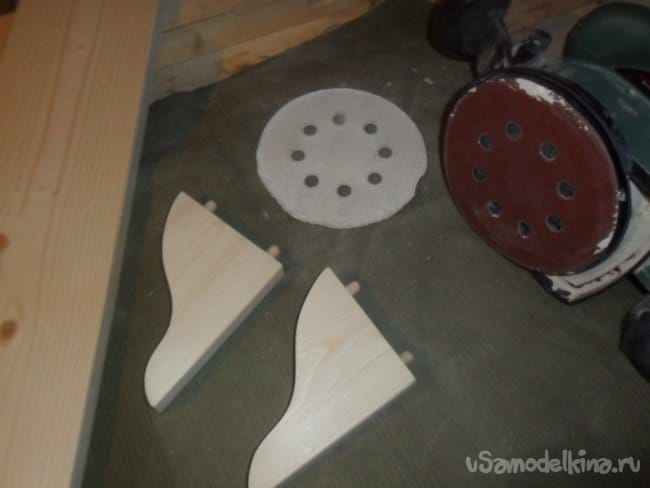

    Шаг 7. Шлифование деталей.

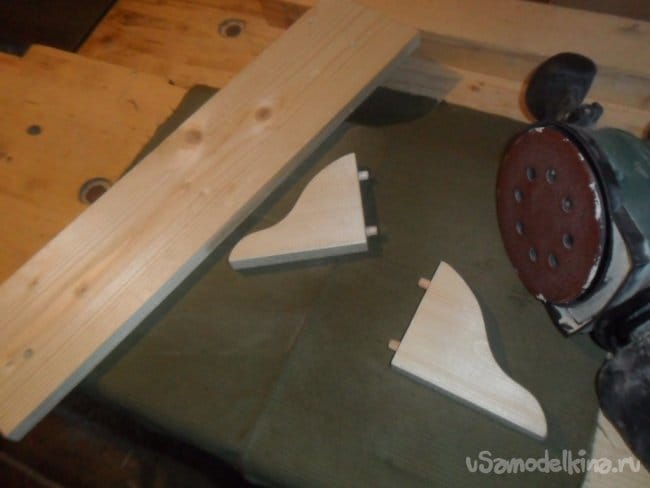

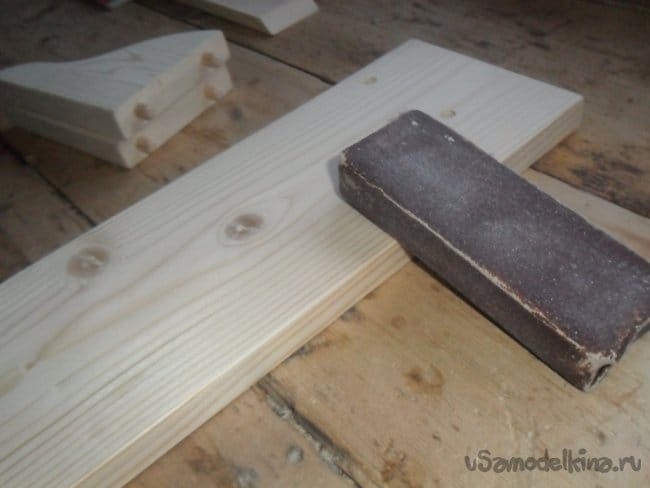

    После разъединения деталей приступаем к их шлифовке. Использовать будем шлифовальную машинку и наждачную бумагу средней зернистости.




    Шаг 8. Склеивание всех составляющих полки.

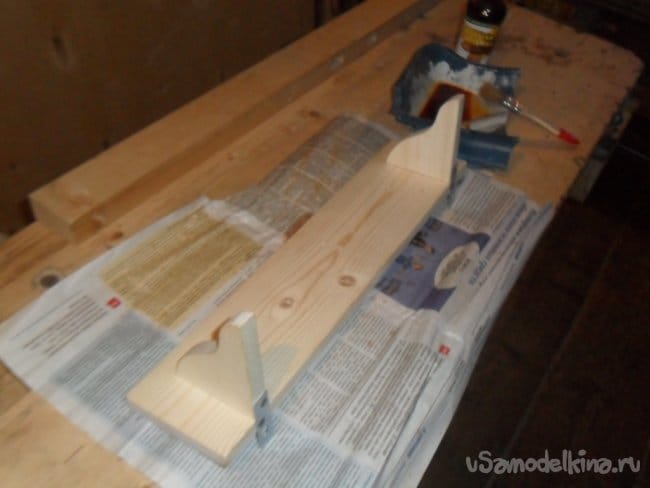

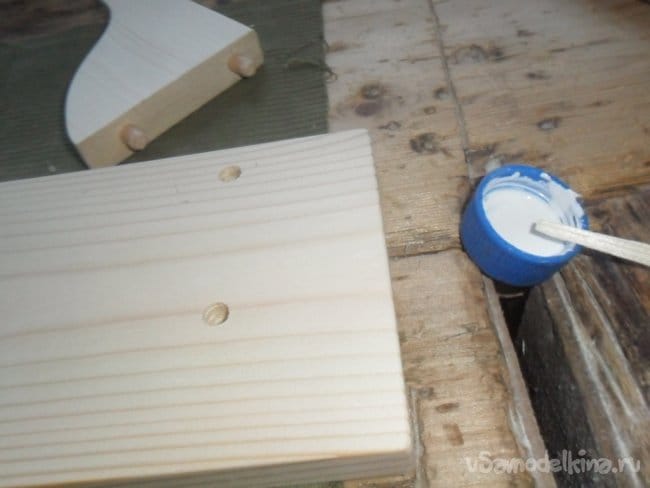

    Смазав столярным клеем шканты и отверстия основной доски, соединяем все детали.

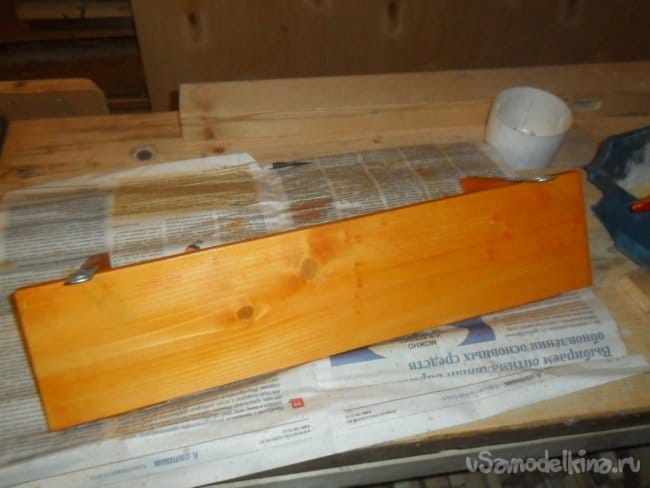

    Шаг 9. Установка навесок.

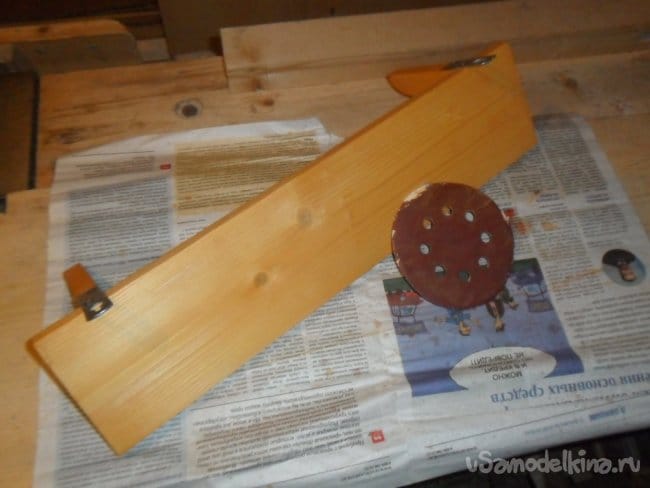

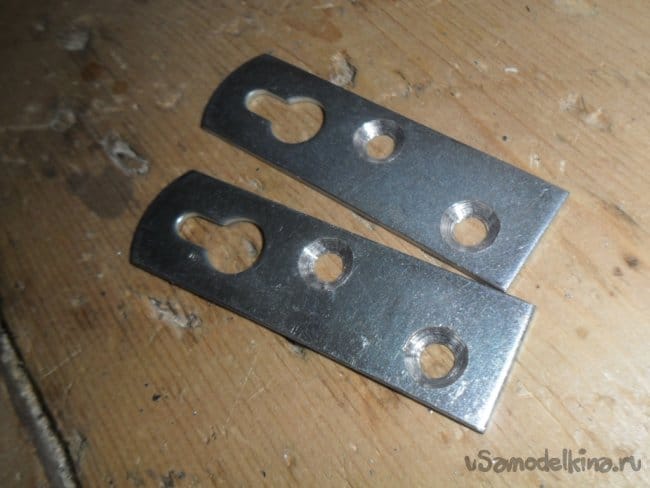

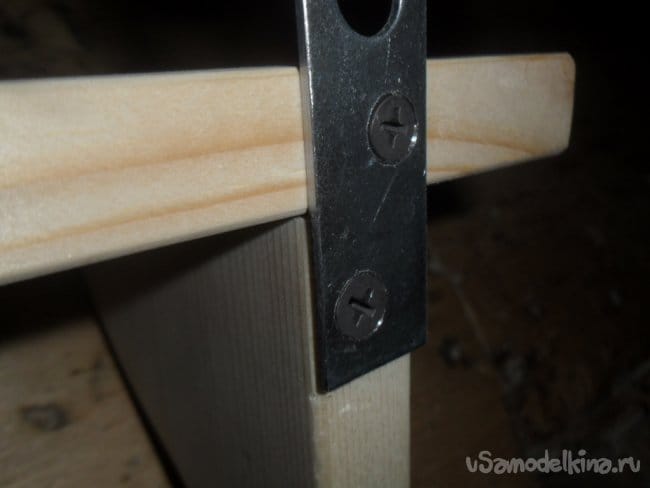

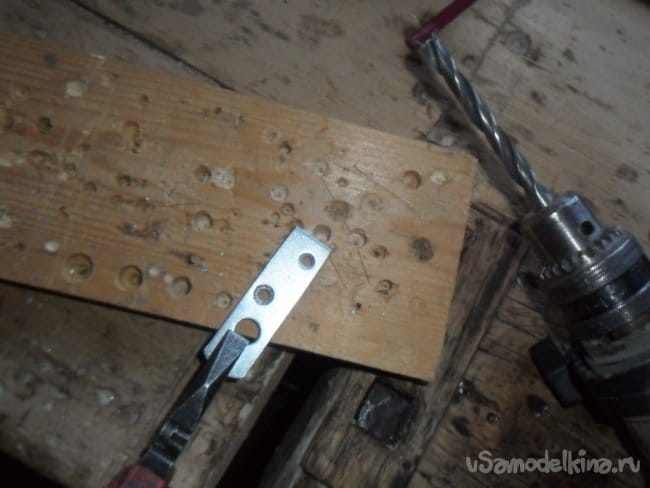

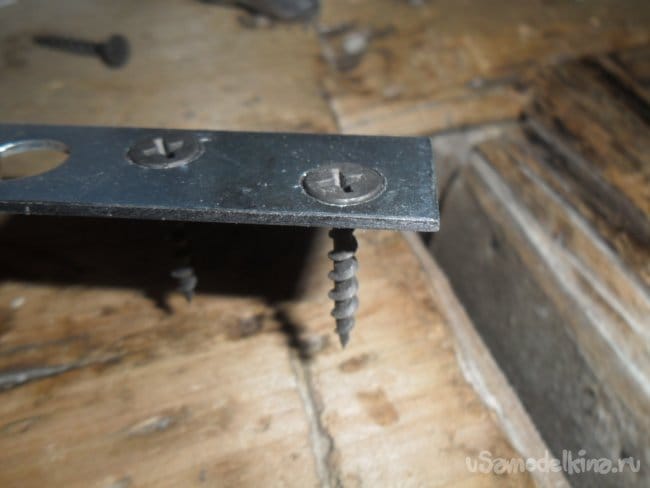

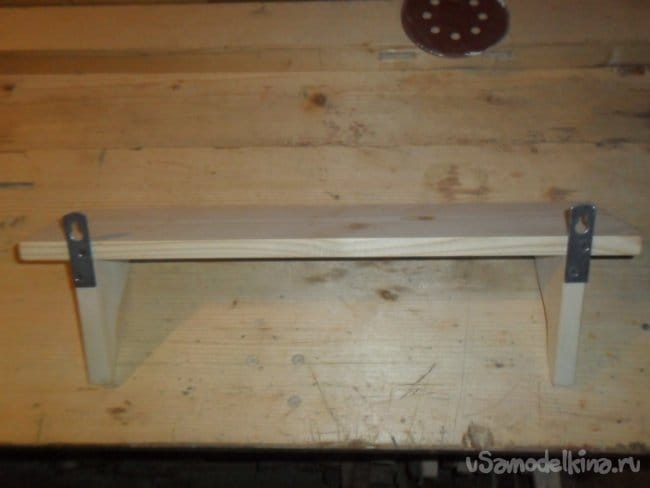

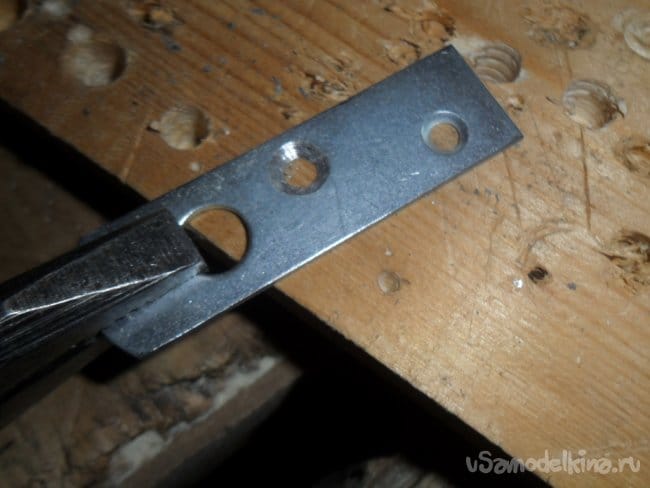

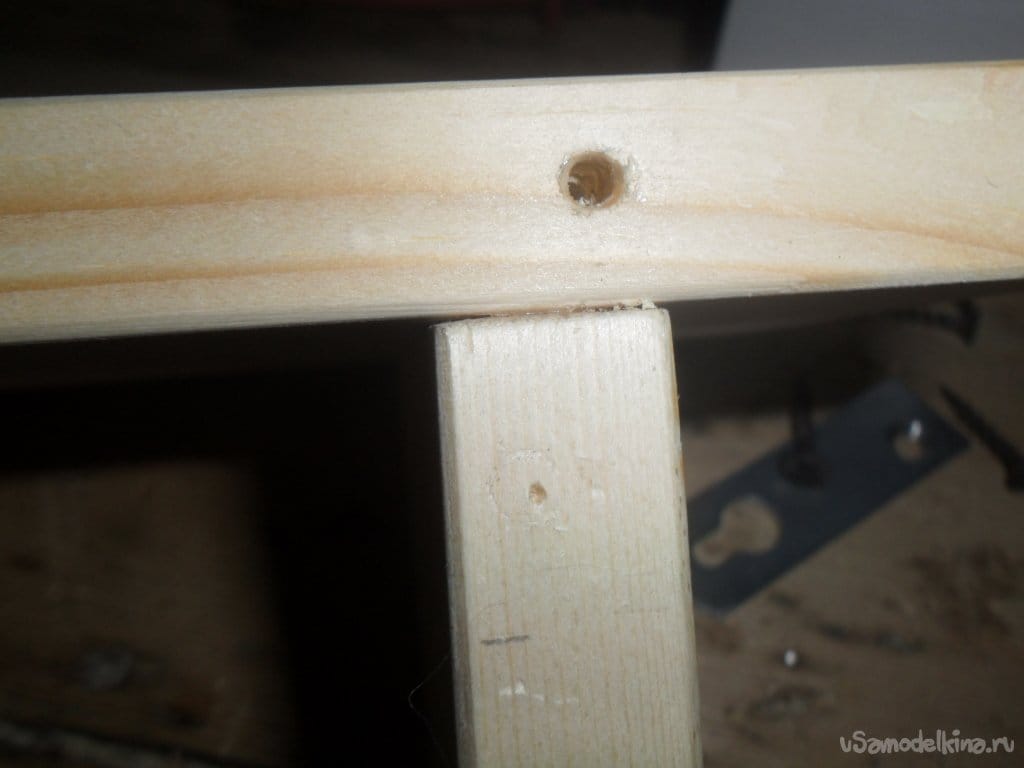

    Заводские навески выпущены с недостаточно широкими углублениями для шляпок саморезов. Поэтому следует расширить и одновременно углубить отверстия. Делаем это при помощи сверла, дрели и пассатижей. После сверления вставляем два самореза в отверстия и убеждаемся, что шляпки саморезов располагаются почти на одном уровне с плоскостью навески (такое расположение допустимо). Далее прикладываем навески к полке и помечаем центры их отверстий. В этих местах сверлим небольшие отверстия для саморезов. В завершение установки прикручиваем шуруповертом навески к полке.

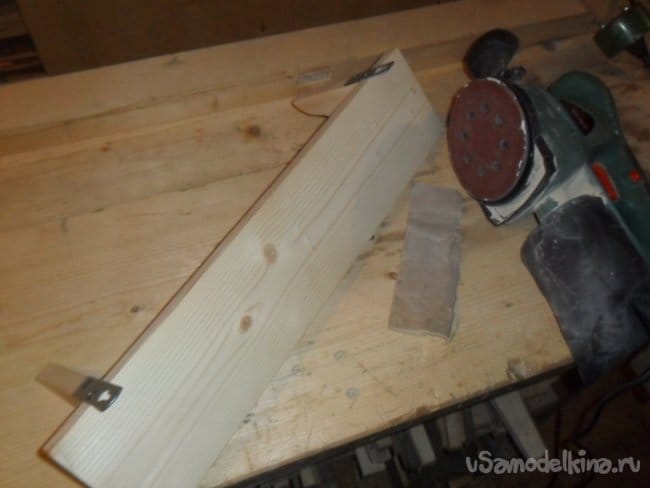

    Шаг 10. Еще одно шлифование.
    За время склеивания заготовок и крепления навесок полка немного запятналась. Для исправления этого шлифуем ее.

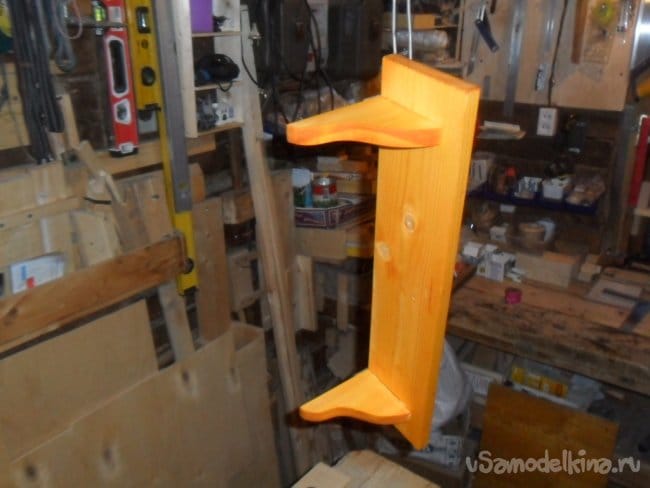

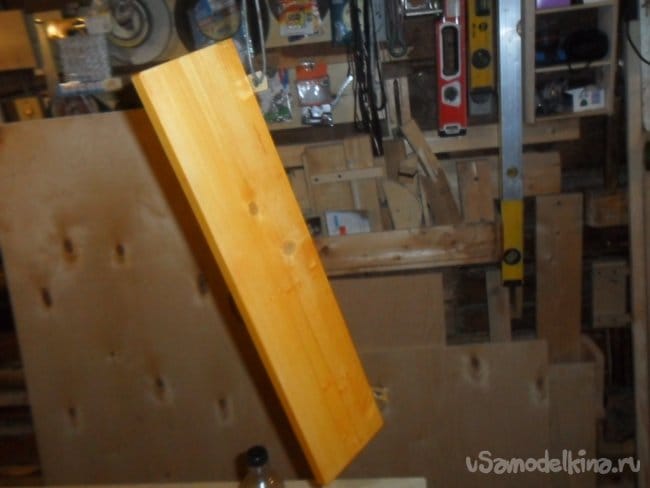

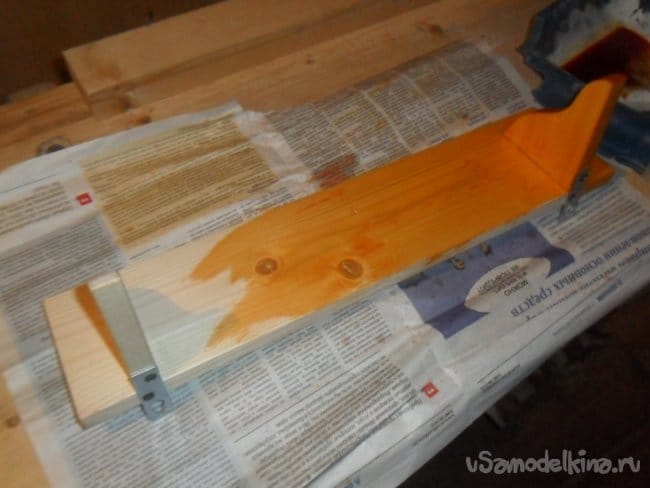

    Шаг 11. Покраска полки.

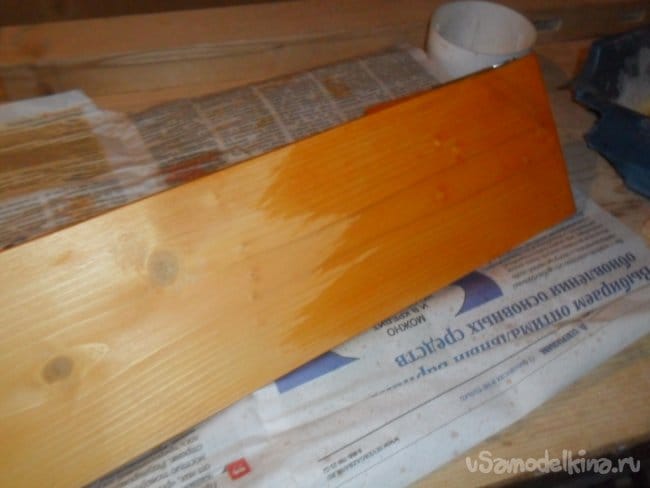

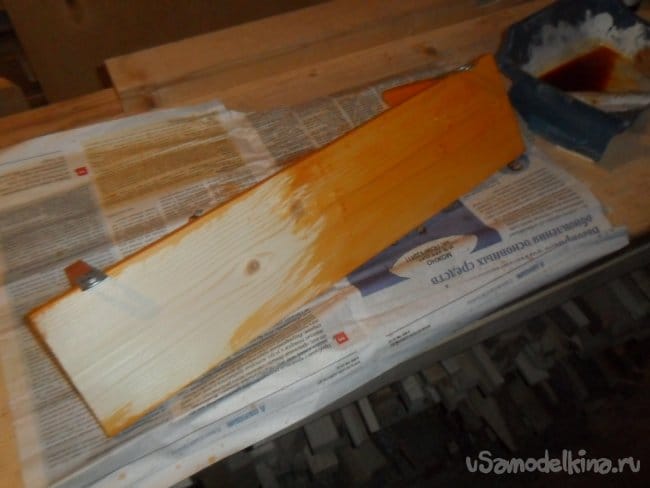

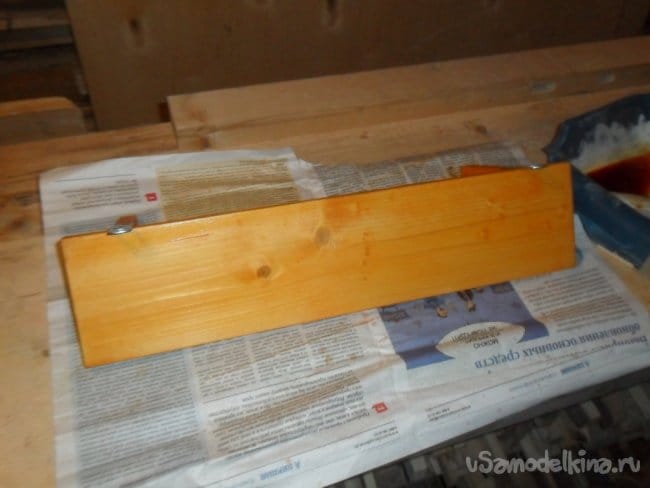

    Красим полку морилкой в два слоя. После первого слоя слегка шлифуем изделие мелкозернистой наждачной бумагой.











    Выводы.

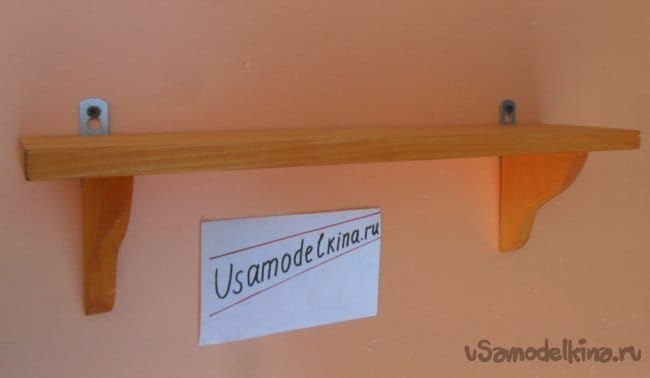

    Если не считать шурупов, полка сделана без единого гвоздя. Кроме этого достоинства имеются еще другие: удобство в транспортировке, качественное покрытие-пропитка, легкий дизайн.
