Много, как мне кажется, раз делал корпусную мебель: складной и навесной столики, комод и ещё всякую мелочь. Но такое масштабное изделие в первый раз. А так как начало новой кухне уже положено, то и отступать некуда.
Из исходных данных:
• Доступную площадь использовать по максимуму. Значит – шкафы в потолок. А чтобы они не выглядели чересчур громоздкими, навесные нужно сделать в два уровня и разных цветов.
• Длина кухни – 4 метра. Но нужно оставить у одной стены нишу для гладильной доски шириной порядка 200 мм.
• Мойку только накладную. И чтобы она примыкала к плите. Вот только новую я не нашёл: «позавчерашний век» – вот самый частый комментарий продавцов. Поэтому не придумал ничего лучше, чем использовать старую.
• Труба подвода воды и слива – в левом нижнем углу. Так как у слива ещё и забетонировано основание, го глубина самого шкафа должна быть меньше.

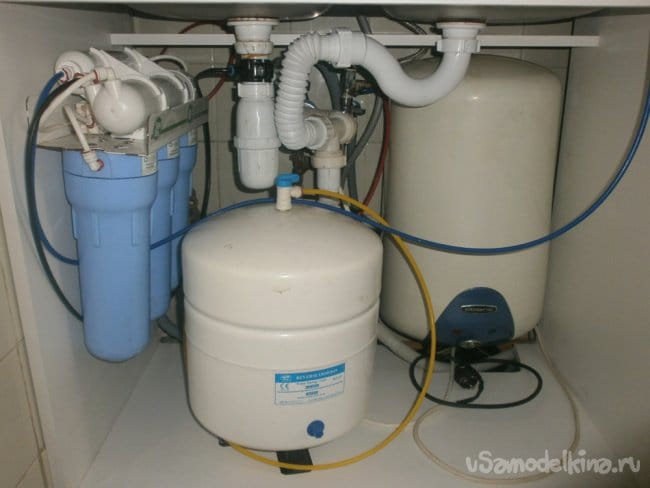

• В тумбе-мойке должны уместиться бойлер на 20 литров, осмос для очистки с бачком запаса воды на 5 литров. А по возможности – ещё и мусорное ведро.
• Ширина плиты-вытяжки 500 мм. Кроме того, должна стоять полноразмерная, не узкая посудомоечная машина и холодильник.
• Печка СВЧ не должна стоять на холодильнике – высоко. Значит, нужно придумать для неё нишу.
Но самое главное, два стояка: газа и отопления. Которые естественно, ещё и ответвляются в сторону. Плюс – сделанный вентиляционный короб. Так что использовать готовые шкафы и подобрать необходимый комплект не получится: придётся делать самому. Или заказывать: но тогда ценник получается просто «конский».
Учтя все эти требования-ограничения, эскиз получился такой:

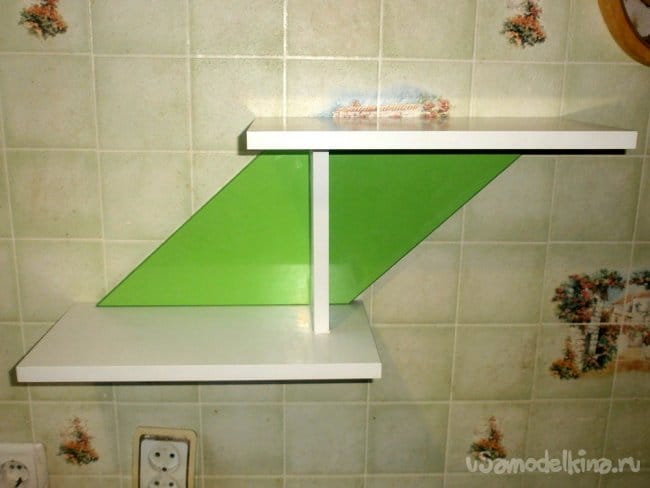

Ещё решил сделать плоскую, глубиной 120 мм, но большой площади (0,4 на 1,5 метра) шкафчик-аптечку для всякой мелочи, плюс полочку-хлебницу.
Распил и где клеить кромку указывать не хотел: всё равно, всё индивидуально. Вот только друг, который увидел готовую кухню и захотел себе такую же (сами кухни одинаковые, только зеркальные), разуверил меня. Поэтому, приведу:
• 60х300 – 2 шт. кромка с 2 длинных сторон и 1 короткой – полочка 0
• 60х350 – 2 шт. кромка с 2 длинных сторон – полочка 0
• 85х400 – 1 шт. кромка со всех сторон – порог
• 85х800 – 2 шт. кромка со всех сторон – порог
• 100х200 – 1 шт. кромка с 1 длинной стороны – полочка 14
• 100х310 – 6 шт. кромка с 1 стороны, длинной – выкатные полки 11А
• 100х480 – 6 шт. кромка с 2 сторон, длинной и короткой – выкатные полки 11А
• 100х500 – 2 шт. кромка с 1 стороны, длинной – полки 6А
• 100х768 – 2 шт. кромка с 1 стороны, длинной – шкаф 8А
• 100х768 – 2 шт. пропил под Т-образный профиль с 2 сторон, длинных – шкаф 6
• 100х768 – 2 шт. кромка с 2 сторон, длинных – шкаф 10
• 110х368 – 6 шт. кромка с 2 длинных сторон – шкаф 13
• 120х1500 – 2 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 13
• 120х368 – 4 шт. кромка с 1 длинной стороны – шкаф 13
• 150х468 – 1 шт. кромка с 2 сторон, длинных – шкаф 2
• 150х568 – 1 шт. кромка с 2 сторон, длинных – шкаф 5
• 150х698 – 1 шт. кромка с 2 сторон, длинных – шкаф 1
• 150х768 – 1 шт. кромка с 2 сторон, длинных – шкаф 4
• 180х310 – 2 шт. кромка с 1 стороны, длинной – выкатные полки 11А
• 180х480 – 2 шт. кромка с 2 сторон, длинной и короткой – выкатные полки 11А
• 190х268 – 2 шт. кромка с 1 стороны, длинной – шкаф 8, шкаф 9
• 200х350 – 2 шт. кромка с 3 сторон, 2 коротких и 1 длинной – полочка 14
• 200х468 – 2 шт. кромка с 1 стороны, длинной – шкаф 2
• 200х500 – 3 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 1, шкаф 2
• 200х568 – 4 шт. кромка с 1 стороны, длинной – шкаф 5, шкаф 9
• 200х698 – 2 шт. кромка с 1 стороны, длинной – шкаф 1
• 200х768 – 4 шт. кромка с 1 стороны, длинной – шкаф 4, шкаф 8
• 230х968 – 2 шт. кромка с 2 сторон, длинных – шкаф 3
• 240х500 – 1 шт. кромка с 2 сторон, длинных – полки 6А
• 270х968 – 2 шт. кромка с 2 сторон, длинных – шкаф 7
• 280х300 – 4 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 8, шкаф 9
• 280х500 – 7 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 2, шкаф 3, шкаф 4, шкаф 5
• 280х600 – 4 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 6, шкаф 7
• 280х768 – 1 шт. кромка с 1 стороны, длинной – шкаф 6
• 280х968 – 4 шт. кромка с 1 стороны, длинной – шкаф 3, шкаф 7
• 300х350 – 2 шт. кромка с 3 сторон, 2 коротких и 1 длинной – шкаф 8А
• 300х768 – 2 шт. кромка с 1 стороны, длинной – шкаф 8А
• 368х500 – 2 шт. кромка с 1 стороны, короткой – шкаф 11
• 370х768 – 1 шт. кромка с 2 сторон, длинных – шкаф 12
• 450х720 – 2 шт. кромка с 3 сторон, 1 короткой и 2 длинных – шкаф 10
• 450х768 – 1 шт. кромка с 2 сторон, длинных – шкаф 10
• 500х720 – 2 шт. кромка с 3 сторон, 1 короткой и 2 длинных – шкаф 12
• 500х720 – 2 шт. кромка с 2 сторон, короткой и длинной – шкаф 11
• 500х768 – 2 шт. кромка с 1 стороны, длинной – шкаф 12
Кроме того, нужен кусок столешницы 1,8 метра и куски оргалита: 295х596, 295х795, 340х475 – 4 шт., 395х715, 395х1495, 495х495, 495х595, 495х725, 495х795, 495х995, 595х795, 595х995, 715х795
Фасады – пластик в кромке (размеры «брутто», пильщики сами прекрасно знают, сколько нужно он них отнять):
Зелёные:
• 70х390
• 150х400 – 3 шт.
• 270х400
• 400х720 – 4 шт.
• 400х500
• 500х500
• 500х600
• 500х730
• 500х800
• 500х1000
• Ромб 300х300 с высотой 200
Белые:
• 300х600
• 300х800
• 400х500 – 2 шт.
• 400х600 – 2 шт.
• 500х600 – 2 шт.
Зелёные как раз на лист, а белые – и в половину вошли.

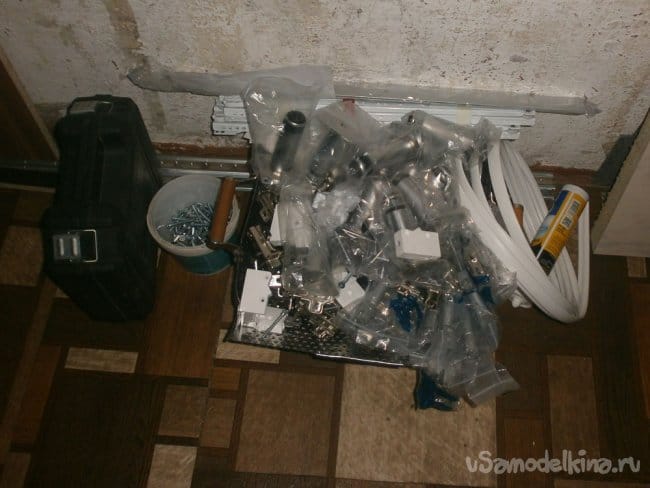

Кроме того, нужны метизы:
• Конфирматы – 250 шт.
• Стяжные болты 4 мм – 20 шт.
• Стяжные болты 8 мм – 30 шт.
• Упоры под съёмные полки – 80 шт.
• Петли – 38 шт.
• Саморезы 16 мм. – 250 шт.
• Саморезы 25 мм – 50 шт.
• Газовые упоры: 60N – 10 шт.
• 90N – 4 шт.
• Ручки – 22 шт.
• Защёлки для порогов – 6 шт.
• Заглушки боковые для столешницы – 1 комплект
• Ножки декоративные: – 12 шт. регулируемые по высоте, не менее 100 мм
• Силиконовые демпферы – 2 листа.
• Наклейки на головки конфирматов белый мат – 2 листа
• Навесы стальные Г-образные – 4 шт.
• Навесы регулируемые – 17 шт.
• Шина для навесов 2 метра – 4 шт. и дюбеля-саморезы для их крепления
• Уголки пластиковые широкие белые – 5 шт.
• Т-образный профиль белый матовый – 4 м.
• Полочки для сушилки – 1 комплект.
• Полозья 450 мм – 4 комплекта.
• Упоры П-образные – 50 шт.
Многие метизы брал с запасом, так что остались.

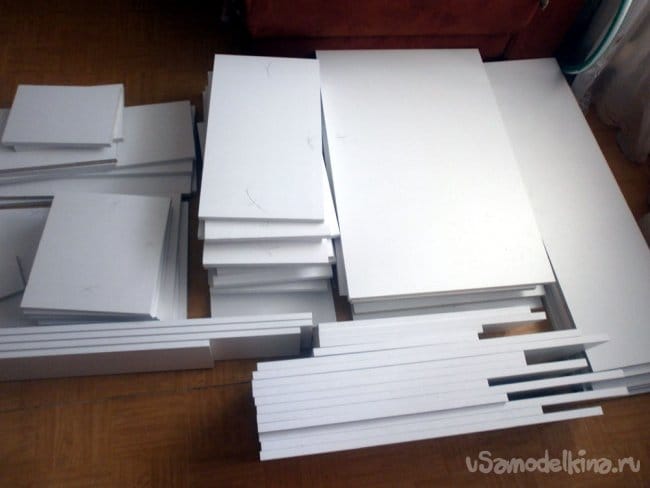

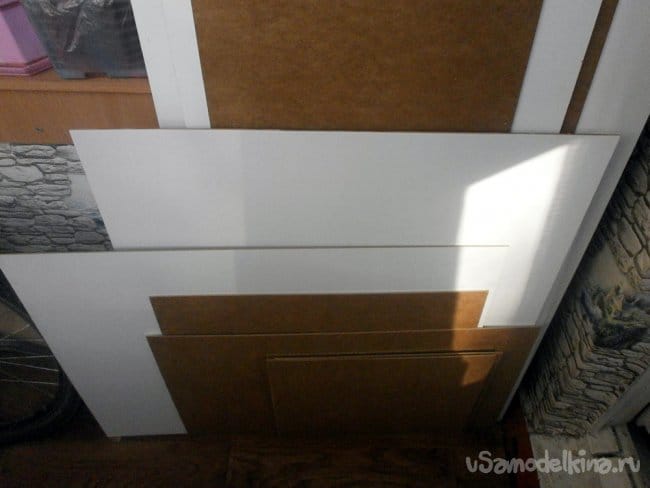

Сперва привезли распил на шкафы-ящики (заказывал сразу с оклейкой кромкой),
и оргалит.
Опять маленький стопор: а куда столько я заказал? И не ошиблись ли доставщики, привезя мне ещё один, не мой, заказ? Но как говорится, глаза боятся, а руки делают. Поэтому приступил к сбору коробок.
Да, совсем забыл: инструменты. Непременно понадобятся:
• Шуруповёрт: использовал два, чтобы не переставлять сверло-головку.
• Непосредственно конфирматное, обычные свёрла 4, 4.5, 7 мм и победитовое на 10.
• Шестигранная и крестовая головка.
• Фреза вырезать отверстия под петли.
• Шило.
• Линейка, рулетка, маркер, карандаш.
• Резиновая киянка – обязательно белая, чтобы на шкафах не оставались следы.
• Ударная дрель или перфоратор, чтобы вешать шины.
• Герметик (лучше белый, не прозрачный), малярный скотч.
• Уровень.
• Тефлоновая лента для сантехнических работ.
• Газовый шланг и шланги для смесителя.
• Мебельный степлер: хотя можно обойтись и молотком с гвоздями.
• Острый мебельный нож или ножницы по металлу: чтобы вырезать отверстия в оргалите под навесы.
Вроде всё.

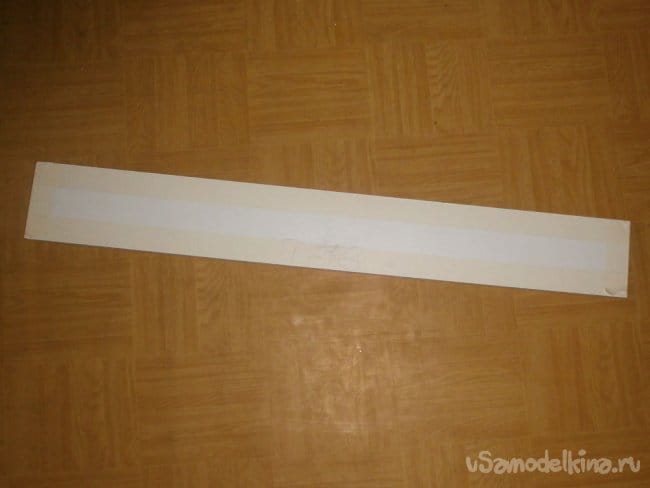

Но ещё до сборки «коробок», необходимо сделать одну важную вещь: две планки в сушке и столешницу по торцам и заднему краю загерметизировать. Для этого проклеиваем бумажным скотчем всё, что не должно быть испачкано,
и промазываем, несильно втирая (палец придётся извазить), геметик. Заколачиваем Т-образный профиль и только теперь снимаем бумажный скотч.
Также поступаем и со столешницей: а пока герметик не застыл, прикручиваем к столешнице боковые заглушки,
а планочки – к почти собранной сушке.
Вот теперь герметик станет как надо. И пролитый чай по столешнице, и мокрые тарелки-чашки, которые вы ставите в сушку, ДСП не страшны: она не размокнет и не разбухнет.

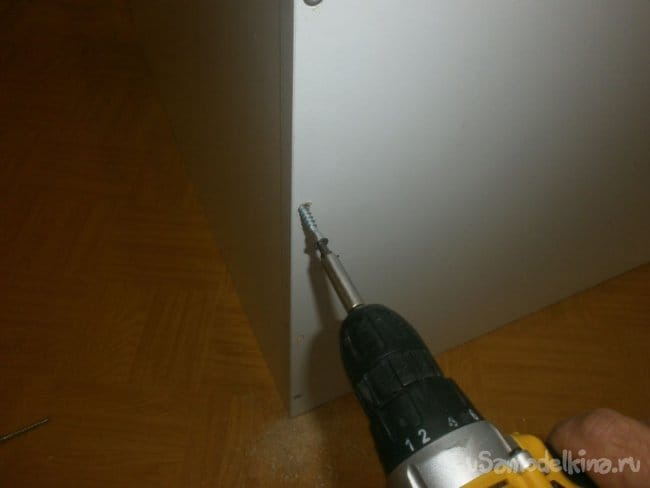

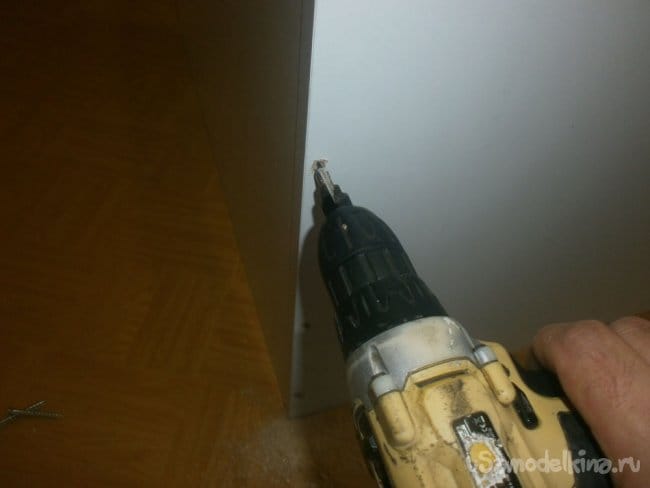

В сборке самих коробок ничего сложного нет: приложили две детали – просверлили,
вкрутили конфирмат. Если нужно – немного подправили-подстучали киянкой.
И так – много раз.

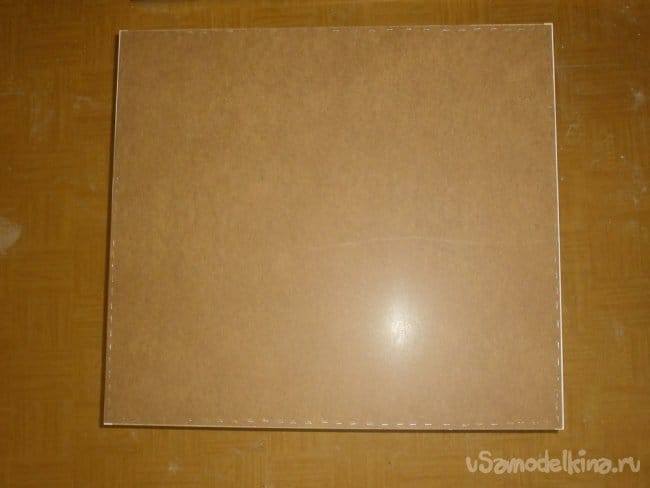

Тогда как задней стенкой из оргалита можно ещё и подравнять получившийся короб. Поэтому сначала прибивайте скобы (или гвозди, какой вариант выберете) крест-накрест, а потом и все остальные.

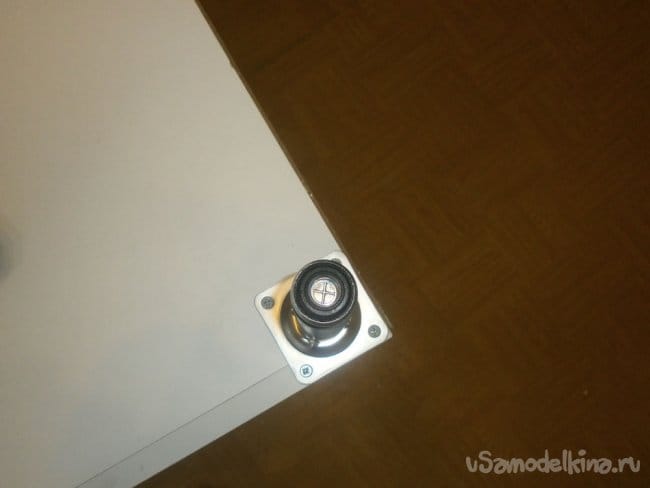

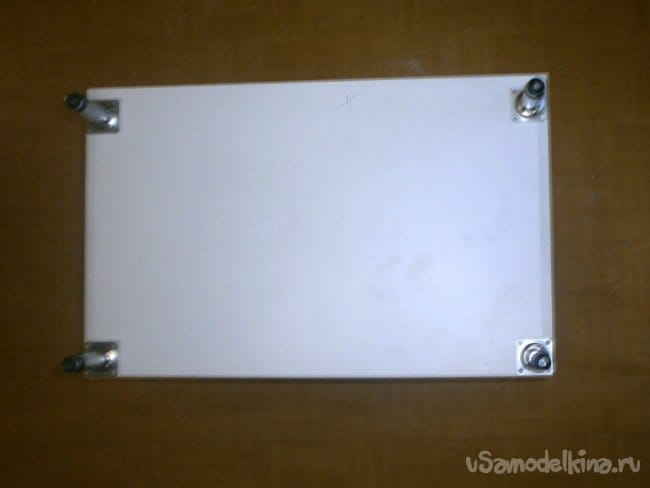

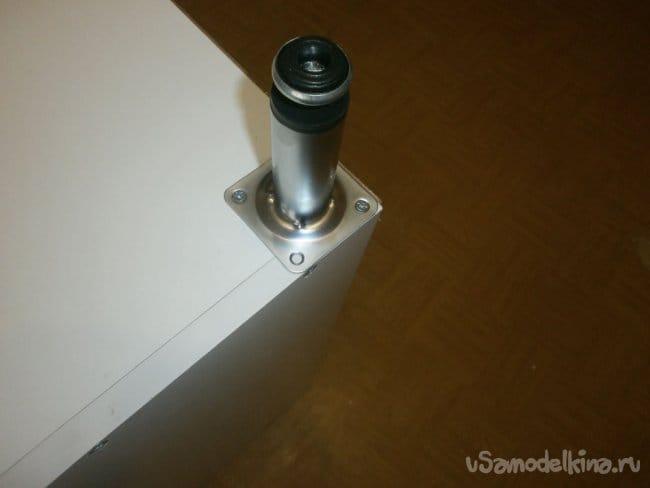

Ножки нижних шкафов. Выбрал простые, так как не знал, буду их закрывать порогами или нет, но такую возможность предусмотрел. Поэтому взял цилиндрические.
Крепление тоже крест-накрест, сначала два самореза,
потом два других. Причём те, что в стенке, можно взять подлиннее: будет надёжнее.
При этом фасадные ножки немного утопил, на пару сантиметров, тогда как дальние вкручивал под срез: так шкаф будет максимально устойчивым.

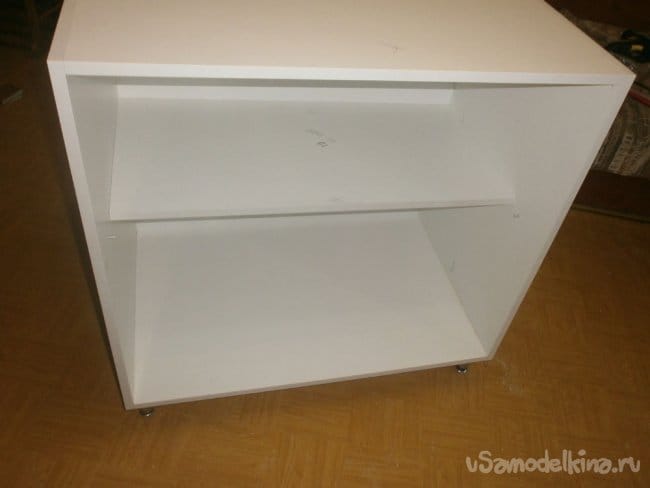

Один готов, также и поступаем со всеми остальными. Кстати у меня фасады немного запаздывали, поэтому их прикрутил позже, а вы можете делать всё сразу.
Шкаф под мойкой отличается: у него нет задней стенки. А чтобы компенсировать снизившуюся жёсткость из-за её отсутствия, а также того, что нет верхней крышки, две планки шириной 100 мм будут её заменять.

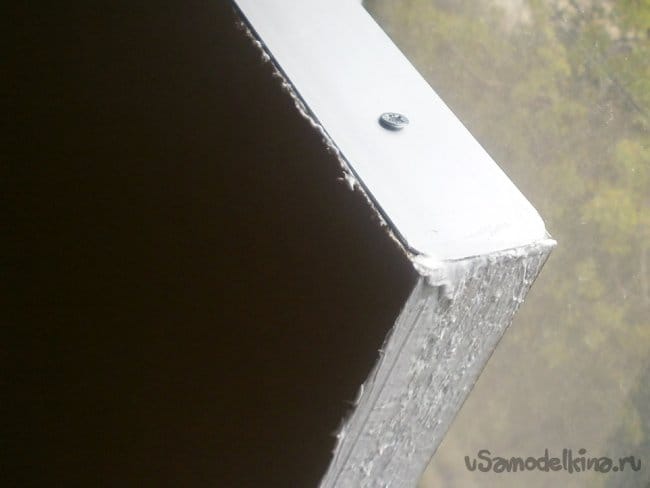

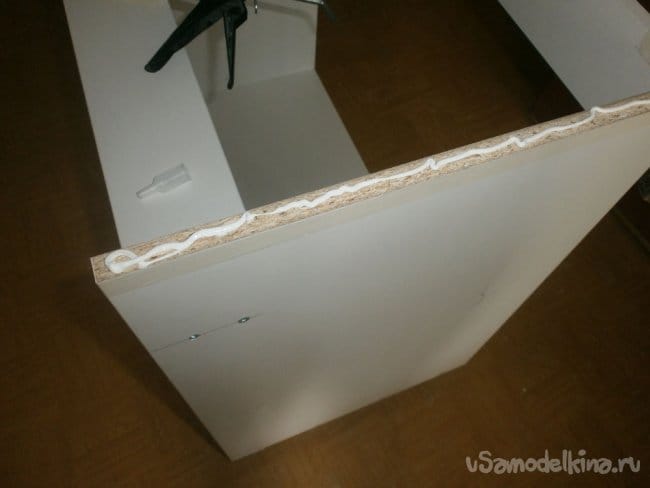

И не забудьте промазать торцы герметиком: лишним, учитывая повышенную влажность, это точно не будет. Обклеиваем по контуру бумажным скотчем, наносим его,
и хорошо размазываем, втирая его. Совсем как на торцах столешницы и шкафа-сушилки.
Навесные шкафы отличаются от нижних только тем, что они меньше, у них нет ножек но есть, соответственно, навесы. Для кухни я взял регулируемые в двух плоскостях: давно хотел их опробовать. Хотя можно брать и обычные.

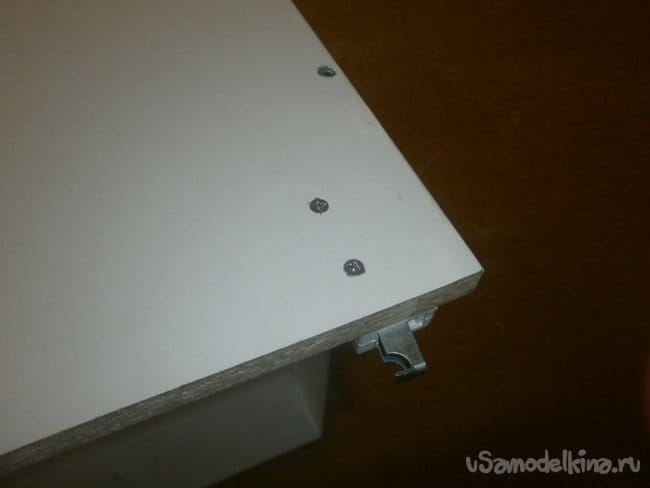

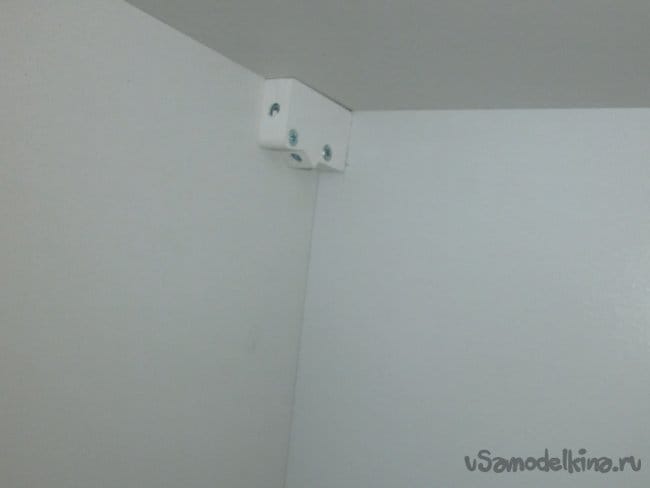

Прикручиваются они в угол и в край,
в оргалите вырезается прямоугольничек 30 на 45 мм и всё, готово: можно его прибивать. Он и регулировку не перекрывает, и закрывает заднюю стенку шкафа.
Но это – обычные шкафы-коробки, которые будут вплотную прилегать к задней стенке. Тогда как в моём случае, из 9 навесных шкафов, 6 приходятся на вентиляционный короб и стояки труб. И там, где это возможно – шкафы 4, 5, 8, 9 к стене будут примыкать только вертикальными стенками. Номер 2 – только одно, а номер 1 вообще, висеть только на стяжных болтах на соседних шкафах.

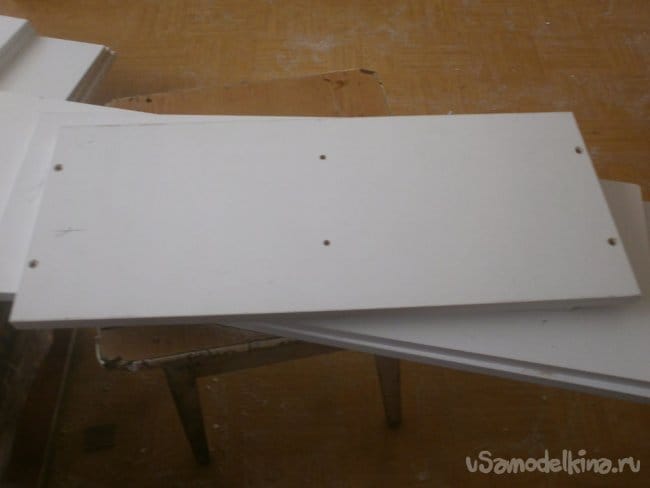

Сперва всё просто: размечаем и засверливаем отверстия под конфирматы и упоры для съёмных полок.

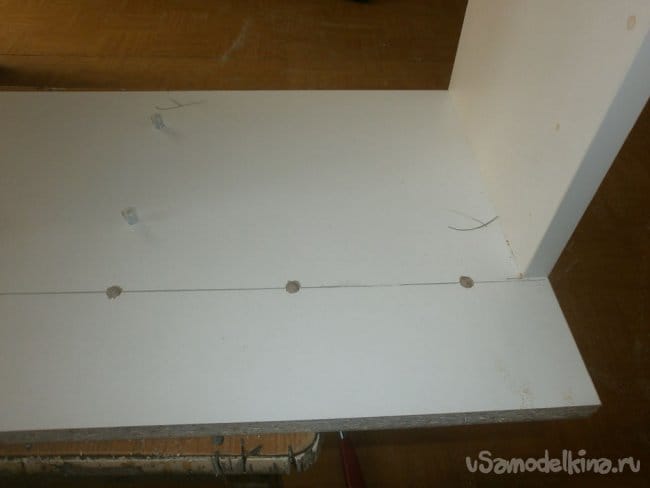

Собираем коробку, по боковым частям проводим линию, соединяющие меньшие части, и сверлом на 8 (хотя, у вас может и отличаться), просверливаем по 5 отверстий с каждой стороны.

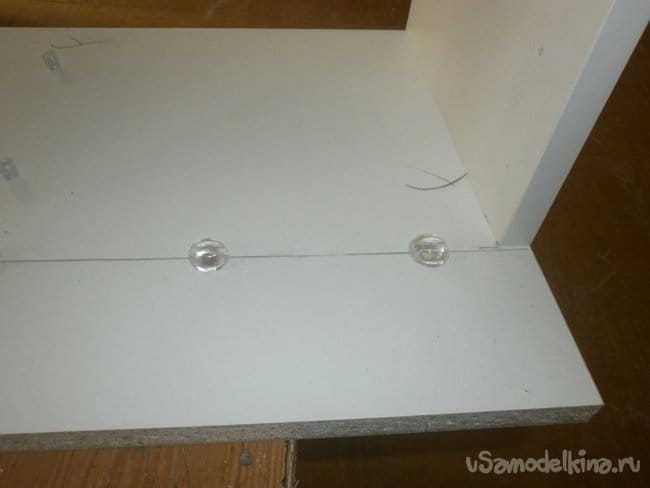

Вбиваем П-образные направляющие.
Примеряем лист оргалита. Если нужно, их немного проворачиваем. Также поступаем и с другой стороны.

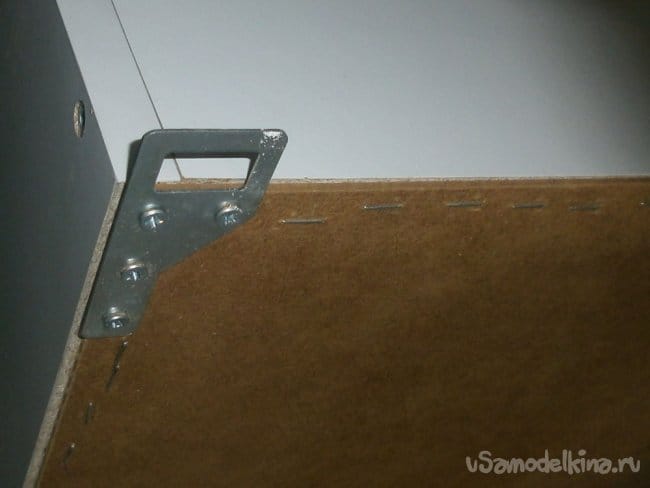

Навесы. Отступаем 16 мм, чтобы они все были в ряд, сверлим отверстия сверлом пятёркой два отверстия в ДСП, рассверливаем отверстия в самих навесах, и на «маме» стяжного болта, крепим их.
А с обратной стороны притягиваем винтами М4 с потайными головками длиной 16 мм. Повторяем зеркально.
Но только не торопитесь прибивать заднюю стенку шкафов. Регулировать газовые упоры фасадов, открывающихся вверх, проще без неё.
Шкаф-ниша для микроволновки. Понимаю, что собрать её на шкантах было бы эстетичней, но учитывая её вес, надёжность конструкции выходит на первый план. Поэтому задняя полустенка-распорка на 6 конфирматах,
тогда как боковые стенки – на 10.
Получилось надёжно.
Неглубокий шкаф-пенал №13, висящий отдельно, делал не на регулируемых, а обычных навесах: побоялся, что он съедет в сторону, а делать стопор места не оставалось. Поэтому так.

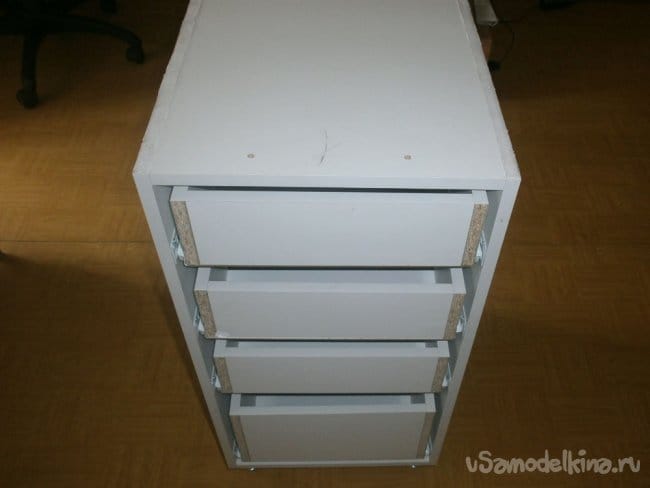

Выкатные полки. Коробка ничего мудрого: по два конфирмата на сторону (хотя хватило бы и одного),

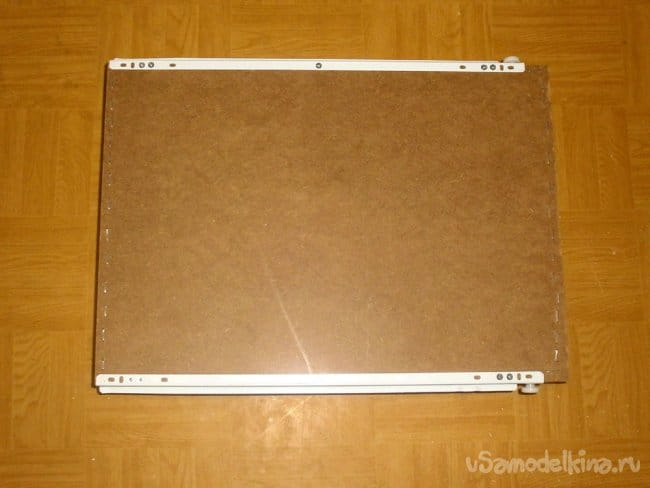

снизу оргалит прижимается полозьями (их в трёх-четырёх местах нужно прикрутить саморезами), а остальное – пристреливается скобами.
А вот по бокам полозья к ящику не прикручиваю: хотя там и есть отверстия.

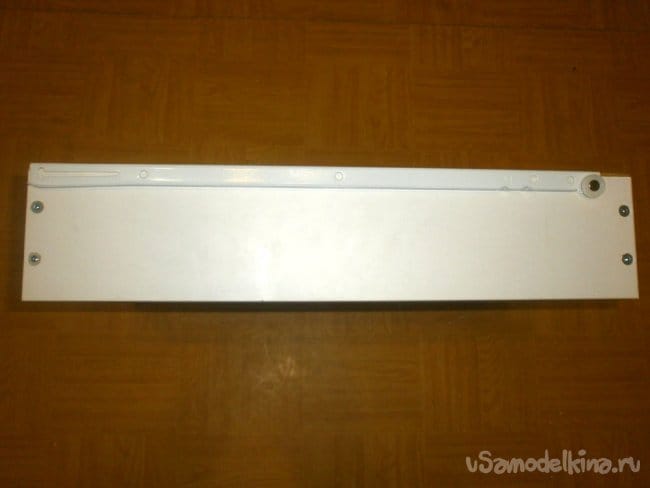

Теперь ответные полозья в самом ящике. Только не повторяйте мою ошибку: сначала прикрутите полозья, а только потом – прибивайте заднюю стенку к шкафу. Я сделал наоборот, и пришлось изрядно помучится.
Шкаф готов, осталось только дождаться фасадов.
Но так как фасады по-прежнему запаздывали (наложились праздники), решил сделать то, что можно. И в первую очередь, это тумба-мойка. Кстати пока ставил, не раз сказал спасибо, что фасады не доехали: с дверцами ставить-вынимать её было бы менее удобно.

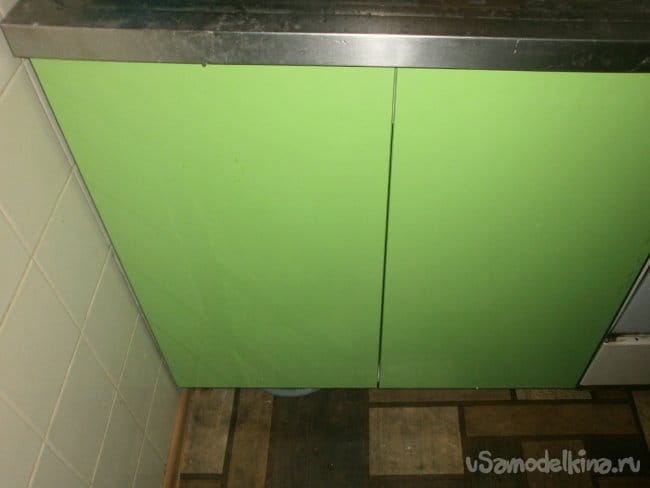

Мне было просто: порезал-ставил вместо старой тумбы, поэтому подгонять ничего не пришлось. Только обязательно, когда меняете гибкие шланги, купите новые: я решил сэкономить и потом всё заново снимал-ставил.
Когда устанавливаю мойку, то промазываю герметиком непосредственно где она примыкает к стене с двух сторон. А также ещё одну, между мойкой и плитой. Получилось очень хорошо: практика подобного решения на прежней кухне зарекомендовала себя просто великолепно.
Ура, приехали фасады. И первое, что я сделал, это небольшую полочку над кухонным столом для хлеба, лентяек от телевизора-ресивера и прочего. Практика прежней кухни показала, что это очень и очень удобный предмет.

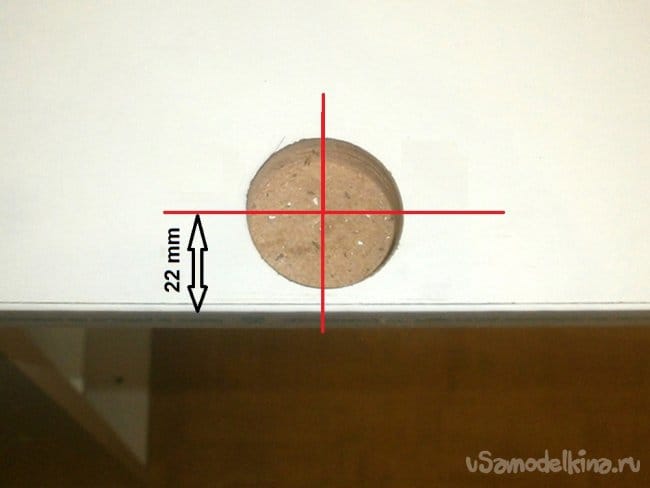

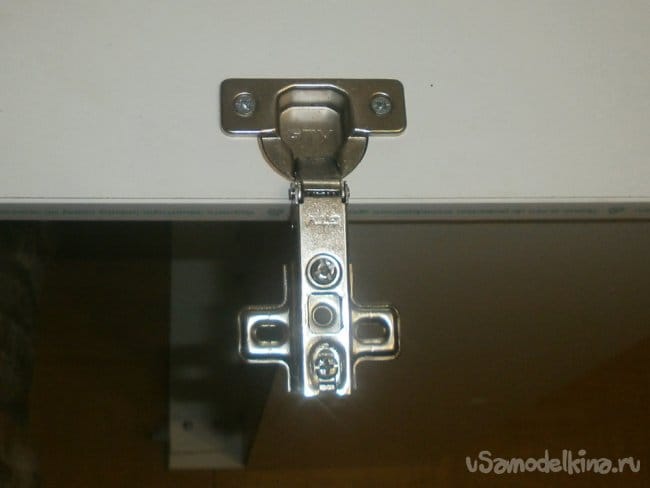

Петли. В фасадах,
отступив 22 мм от края, специальным сверлом-фрезой диаметром 35 мм делаю отверстие,
и двумя саморезами длиной 16 мм закрепляю петлю.
Теперь приставив фасад вплотную к коробке шкафа, притягиваю. Лучше саморезы закручивать посредине отверстий в петле,
так как потом ими, а также непосредственно винтами на петле, необходимо отрегулировать дверцы.

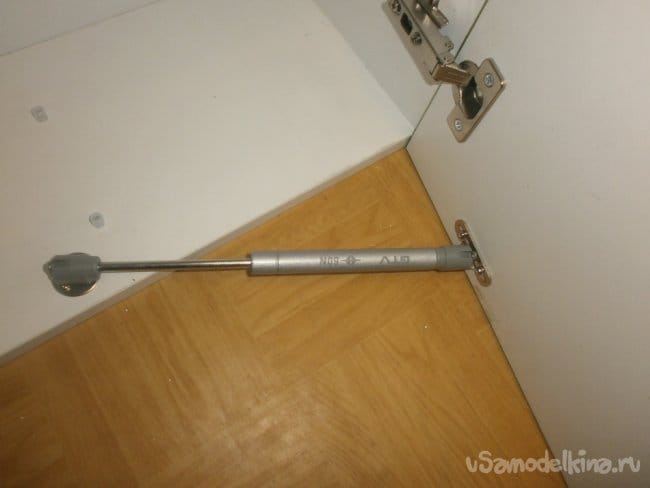

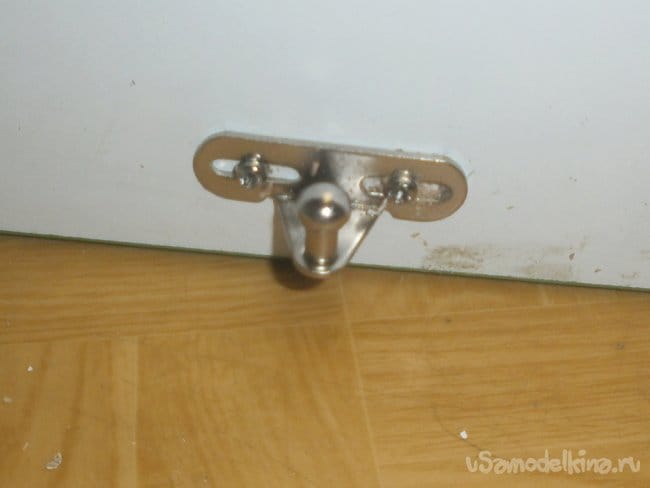

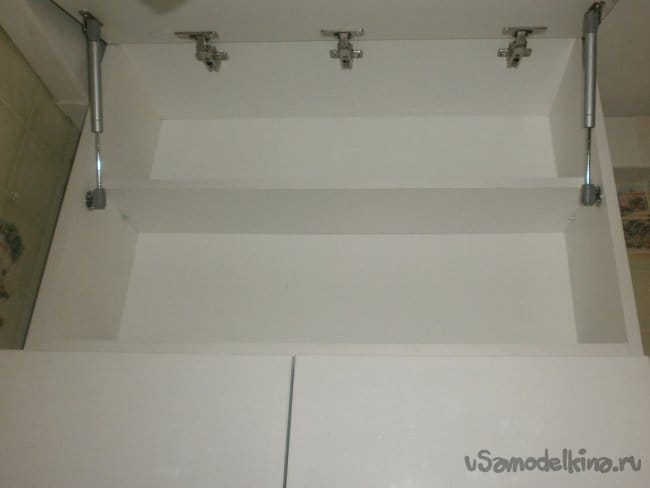

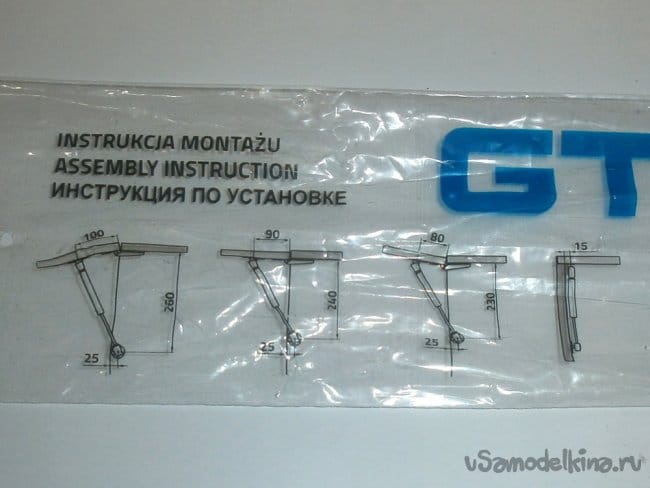

Газовые упоры для дверок, открываемых вверх. Не буду рекламировать производителя, но на упаковке каждой из них нарисована инструкция по установке, понятная даже «чайнику», к которым я себя и причисляю.
Поэтому 2 самореза из комплекта упора в дверке,
3 – в коробке шкафа,
два щелчка и вуаля, упор стоит. Можно обойтись одним на шкафчик, но я предпочитаю ставить по два, с каждой стороны. Так и дверцу не перекосит, и если один вдруг выйдет из строя, то она не долбанёт по голове, когда будете что-то искать внутри. Только подбирайте менее жёсткие, если тоже будете ставить по два.

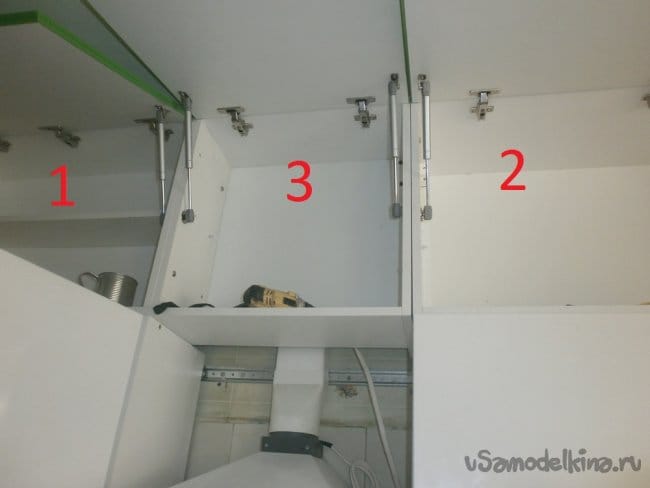

Такую же операцию по прикручиванию дверок и установке газовых упоров повторяете много раз, пока все шкафчики не будут готовы.

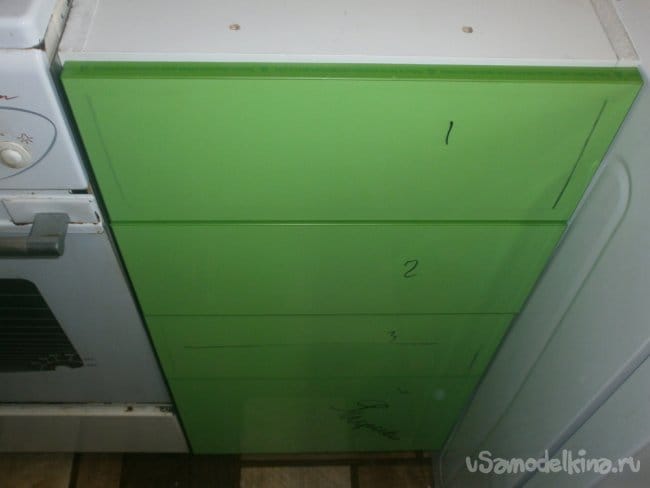

Фасады выкатных ящиков. Несколько раз уже собирал нечто подобное и всегда использую маленькую хитрость. Клею на фасады полоску двустороннего вспененного скотча и аккуратно раскладываю их. Так они будут максимально ровно, с равными расстояниями, и ничего перекручивать не придётся.
Прикручиваю каждый из них двумя саморезами изнутри: потом когда буду ставить ручки, они ещё и ей притянутся.
Всё, шкафы собраны, осталось их установить. Но сперва необходимо проложить новый гибкий газовый шланг. А для его крепления использовал полдюймовые клипсы для водопроводных труб.

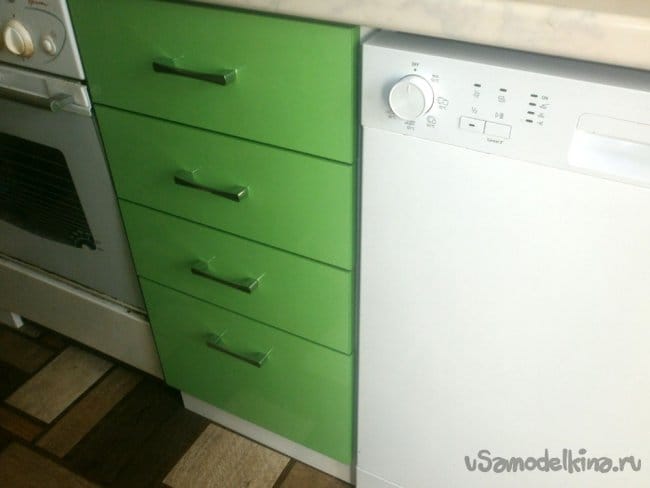

Дальше – просто. Поставил одну тумбу,

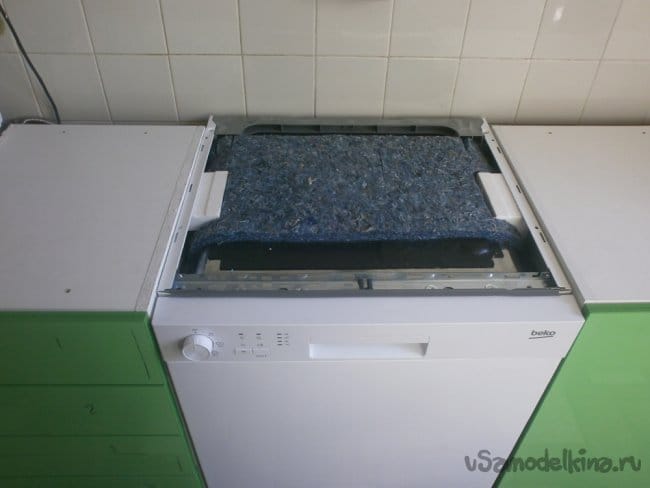

посудомойку и вторую. Выровнял по расстоянию от стены,

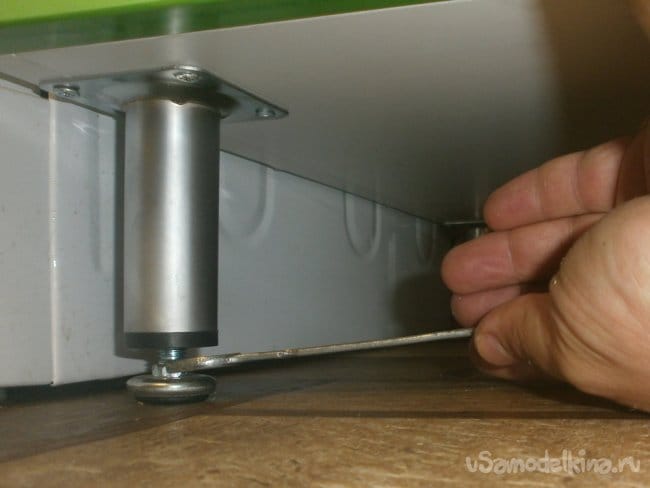

а затем и отрегулировал высоту ножек. Вот тут гаечный ключ и уровень вам в помощь.

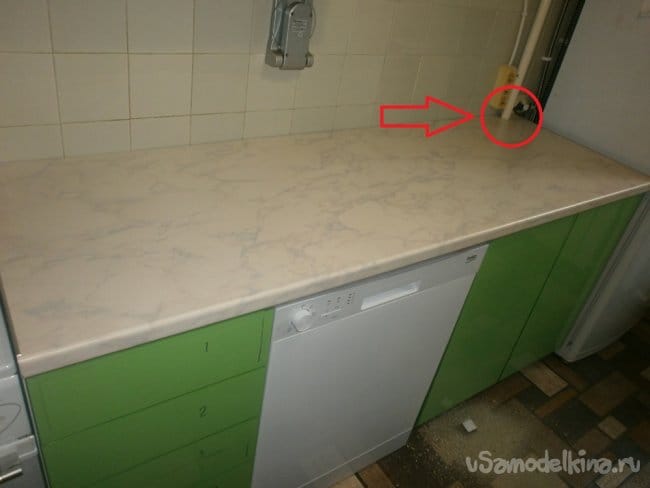

Уложил столешницу (всё же пришлось прорезать в ней отверстие под газовый стояк), и притянул снизу саморезами. Нижний ряд кухни готов.

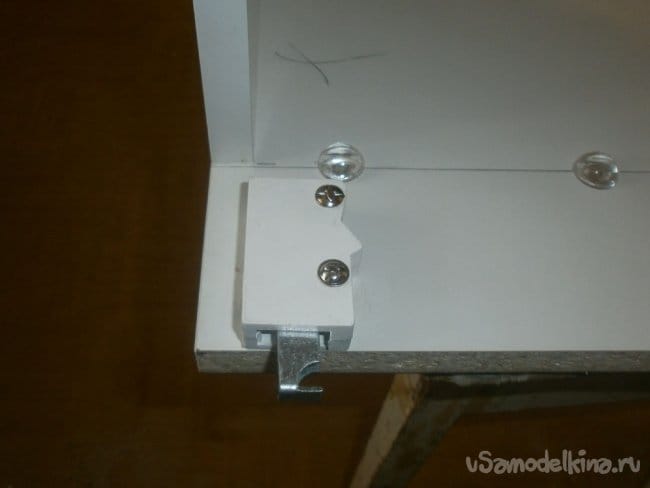

Теперь верхний. Никогда не пользовался такими регулируемыми навесами, поэтому дебют. Планку крепил обычными толстыми саморезами с дюбелями диаметром 10 мм. При этом не нужно вкручивать их в каждое отверстие в планке. Как мне сказали в магазине, где я приобретал всю фурнитуру, достаточно по два самореза на шкаф. А располагайте их как можно ближе к навесам самих шкафов: так точно не ошибётесь.
При этом чтобы регулировать высоту шкафов пришлось по минимуму, непременно пользуйтесь уровнем. По всей длине: планка так и норовит немного отклонится вверх-вниз.
Сушка висит. Шкафчик, который над ней, как раз наоборот, не вешается никак. Потому притягиваю его стяжными болтами в два ряда,
для надёжности. Готово.
Дальше вытяжка, поэтому длины планки на ещё один шкаф не хватит. Креплю вторую. Естественно, её нужно уже подрезать.

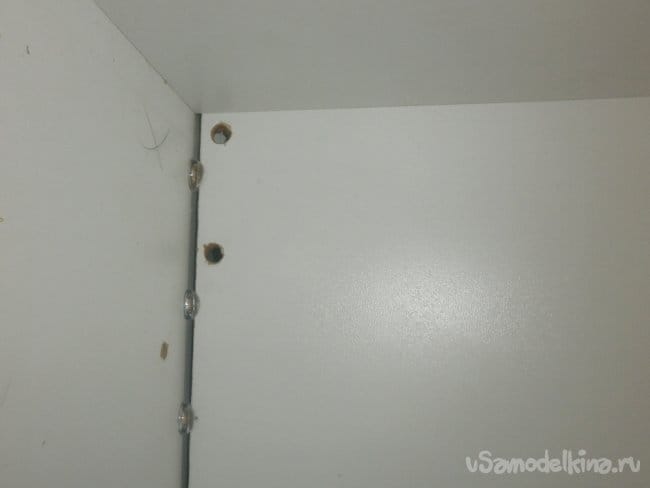

Шкафы, где задняя стенка примыкает вплотную к стене кухни, проблем не доставляют: повесил-выровнял наклон-вылет по уровню, взялся за следующий. А вот те шкафы, за которыми проходят трубы и менее глубокие, регулировать сложнее. При сборке не забудьте просверлить по два отверстия с каждой стороны диаметром 8 мм под винты регулировки и припасти длинную тоненькую отвёртку.
А чтобы после регулировки эти «чёрные дыры» не зияли, просто заклейте их кружочками для конфирматов.

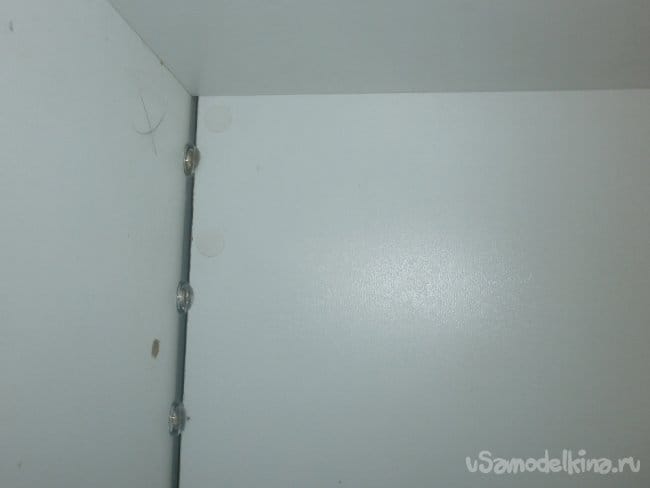

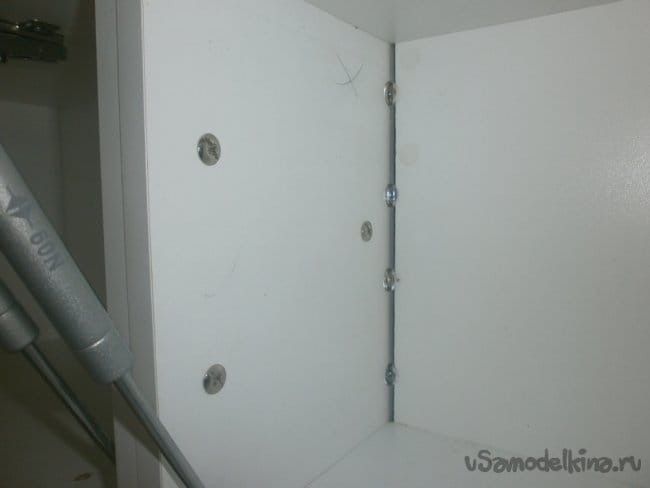

Сами шкафы стяжными болтами стягиваем между собой: так вся конструкция будет практически монолитной,
и будет надёжно висеть. Даже единственный открытый шкафчик, тот, где будут стоять мультиварка и совсем нелёгкая микроволновая печь, и никак не висящий на подвесах, также будет составлять единое целое.

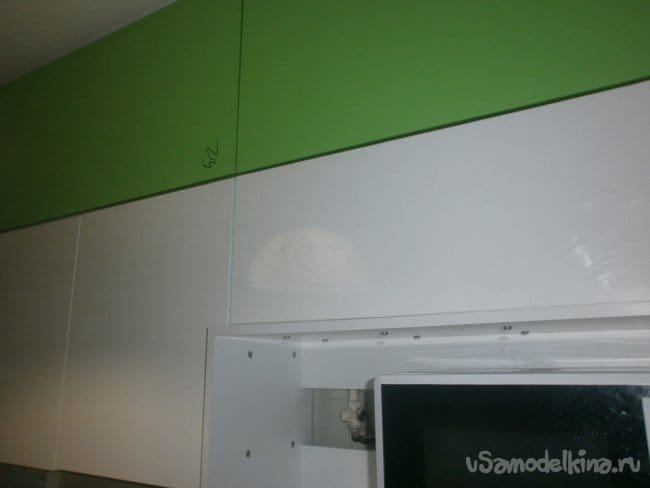

Самый верхний ряд шкафов. Снова планку, точнее полторы от трубы вытяжки и до конца стены, вешаем сначала большой шкаф, а затем тот, что над вытяжкой.
Вешаем весь ряд шкафов, выравниваем их, стягиваем не только между собой, но и с рядом ниже.
Кухня висит.

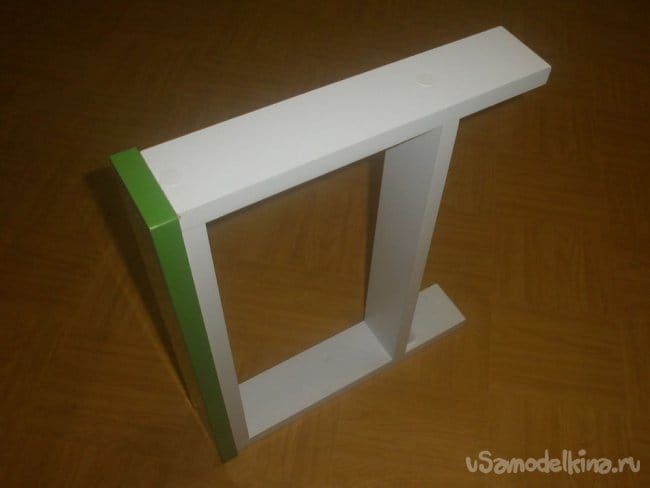

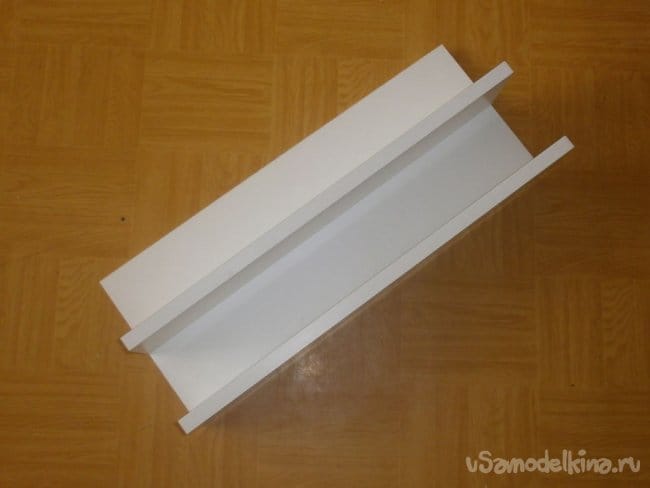

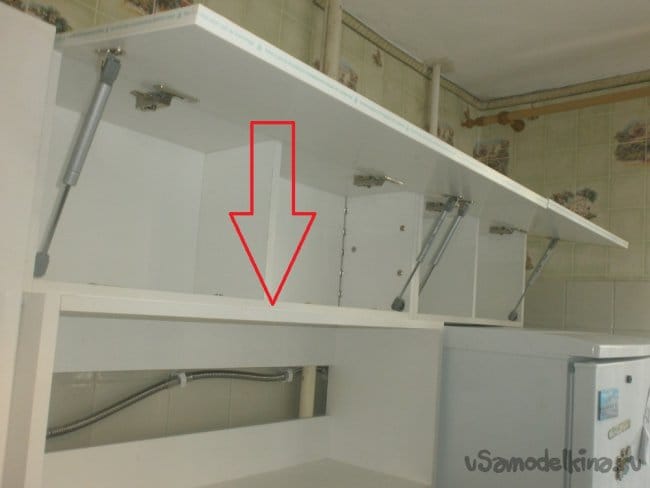

Открытая полочка, чтобы максимально закрыть вытяжку. Пока проектировал, думал просто обойтись двумя горизонтальными полками, но затем передумал. Поэтому сделал вот такую незамысловатую конструкцию:
и поставил её.
Просто притянул конфирматами по три с каждой стороны.

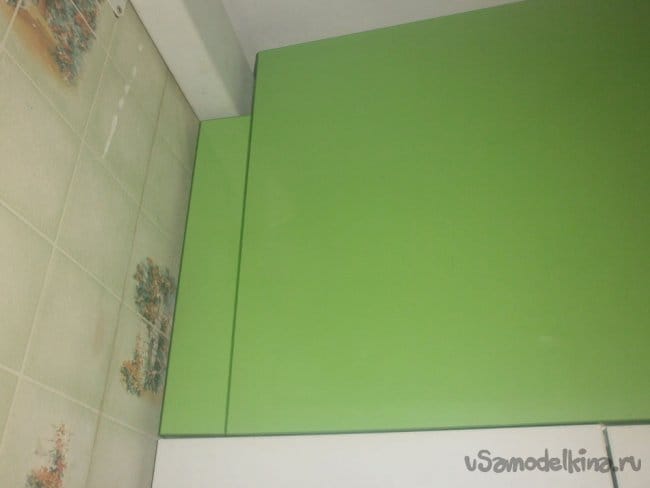

Узкий шкафчик-нычка под каналом вытяжки. Фасад заказал заранее, а вот как её сделать, не думал. Поэтому поступил просто: квадратик, который просто будет стоять на полке-сушке.
А чтобы не перезадвинуть его, сделал длинным: так он будет упираться в стену.

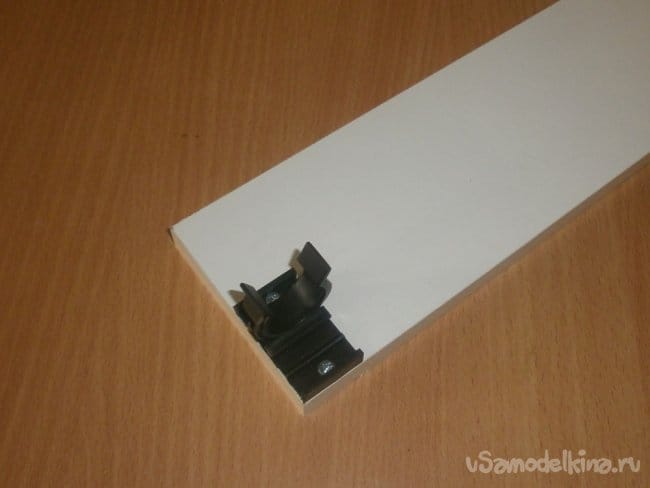

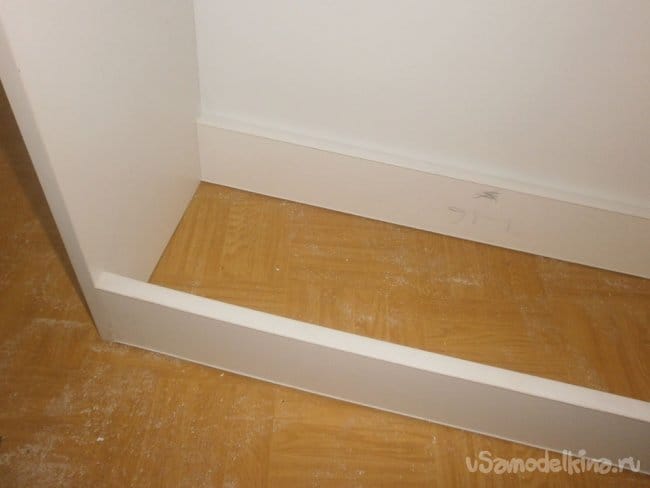

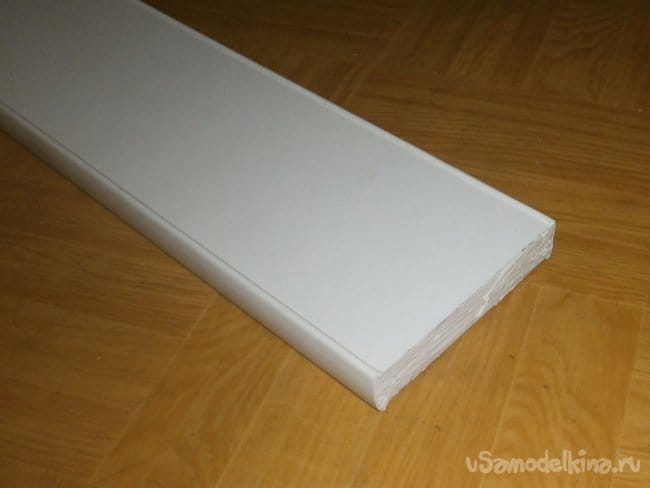

Пороги. Просто приворачиваем защёлки по краям и надеваем пороги на ножки мебели.

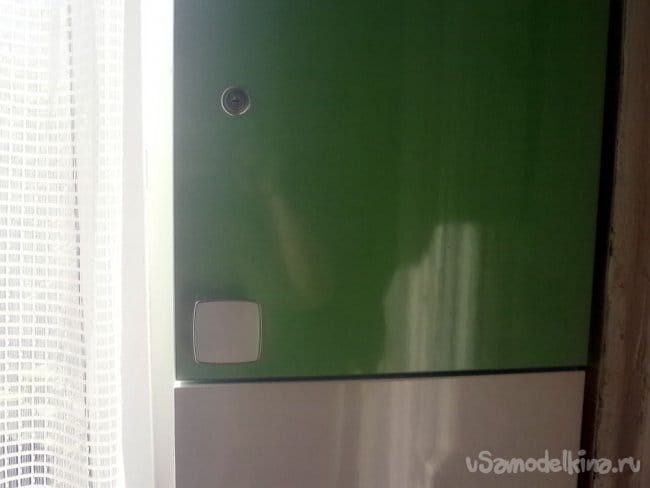

Теперь прикручиваем ручки. Никаких премудростей, по два отверстия диаметром 4 мм в каждой дверце и готово.
Для аптечки купили не ручки-скобы, а грибочки-блямбы: они менее громоздкие. Но крепятся также, двумя винтами, только расстояние между ними минимальное.
Как по мне, получилось весьма неплохо. А учитывая сумму, которую я сэкономил (абсолютно все продавцы указывали соответствующий ценник за эксклюзивный заказ, хотя по мне – коробки-коробками), получилось ещё и совсем недорого.
Вот и всё. Осталось снять защитную плёнку с фасадов (сын сделал это), наклеить силиконовые демпферы-кружочки, чтобы при закрывании двери не сильно бахали, ещё раз их подрегулировать и можно звать супругу принимать сделанную работу.
