    МЦПД (Музыкальный центр повышенной долговечности)

    Что нового в статье? 1). Передняя панель корпуса вырезается ножницами по металлу из винилового диска. 2). Описывается запись на TF-карту. 3). «Два в одном»: повышение долговечности и защита на выходе стерео УМЗЧ от КЗ!!! 4). Новый ИК ПДУ с использованием двух «мизинчиковых» элементов питания.




    Отличительная особенность музыкального центра повышенной долговечности (далее просто МЦПД) в том, что для передней панели корпуса использована долгоиграющая грампластинка фирмы «Мелодия». Поделочный пластик довольно дорог, а виниловых дисков у большинства меломанов – «пруд пруди». Диски имеют толщину всего 1,5 миллиметра и их можно быстро разрезать ножницами по металлу. А обклеив диск листом бумаги с одной стороны и самоклеящейся декоративной плёнкой с другой стороны, диск приобретает достаточную для передней панели прочность. На приклеенном листе бумаге удобно сделать разметку.



    Посмотреть видеоролик о МЦПД длительностью 5 минут 08 секунд, размещённый на Яндекс Дзен, можно, если нажать на ВИДЕО.


    ВИДЕО



    На мобильных устройствах посмотреть это же видео можно, воспользовавшись QR-кодом:







    Здесь можно прослушать рецензию бота Алисы:


    РЕЦЕНЗИЯ



    Вот, что хотела сказать о МЦПД вечная студентка, умница-благоразумница, плод инженерной мысли, постоянная обитательница Яндекса, голосовая помощница – бот Алиса:



    Музыкальный центр повышенной долговечности я буду называть просто «Центр». Начну, пожалуй, с критических замечаний:

    1). Для работы в паре с ИК ПДУ требуется только прямая видимость, тогда дальность управления достигает до 10 метров.

    2). В Центре есть два внутренних динамика, но они неважно воспроизводят низкие частоты. Зато имеется кабель для подключения внешних акустических систем.

    3). Мощность звука несколько снижена от заявленной, для исполнения важной заявленной доработки.

    4). В центре не предусмотрено резервное питание. Впрочем, это стационарное устройство, и аккумулятор в нём редко бывает нужен.



    Положительные моменты:

    1). Устройство получилось очень лёгким, почти как подушка на лебяжьем пуху. Приделай к нему парашют и падения с любой высоты не будут для «Центра» опасны.

    2). Система инфракрасного управления достаточно универсальна. Внешне одинаковые ИК ПДУ от других устройств могут заменить сломавшийся или потерянный пульт.

    3). Самой важной в Центре является опция «Два в одном». Выход усилителя мощности защищён от короткого замыкания и одновременно уменьшен нагрев усилителя.

    4). Оригинальна рекомендация включать устройство (при отсутствии ИК ПДУ) размыканием НЗ контактов кнопки. Пояснение: Функции включения и введение в дежурный режим (то есть выключение) по умолчанию возложены на дистанционный пульт.



    Советы:

    1). Для питания устройства можно применить пятивольтовую «зарядку» от старого телефона или другого гаджета и не покупать новую специально.

    2). Вместо гнезда и кабеля для динамиков я бы установила современные гнёзда для динамиков.

    3). На корпусе можно сделать карман-держатель для ПДУ.  Тогда пульт будет всегда находиться на своём месте и не потеряется.

    4). Если вам кажется, что ПДУ неправильно исполняет ваши команды - не торопитесь, нажимайте на кнопки чуть-чуть сильнее и продолжительнее. Батарейка в некоторых пультах не плотно прилегает к контактам и для выполнения команды приходится сильнее давить на кнопки. При этом пульт слегка сжимается и улучшает прижим батарейки к контактам. Видимо поэтому производитель выпустил новый ИК ПДУ, питающийся от двух мизинчиковых элементов.


    Ой-ой-ой! Как бежит время! Мне пора возвращаться на Марс, чтобы получить результаты испытания на Фобосе универсального для музыкальных центров пульта дистанционного управления. Объявляю также конкурс на лучшую разработку держателя пульта. Прилечу – подведу итоги. Надеюсь, до скорой встречи!



    Для того, чтобы прослушать рецензию Алисы на мобильном устройстве, вы можете воспользоваться QR-кодом:





    Список сокращений, применённых в статье



    АС – акустическая система.

    ЗУ – зарядное устройство.

    ИК ПДУ – инфракрасный пульт дистанционного управления.

    МЦПД – музыкальный центр повышенной долговечности (название статьи).

    ПП – печатная плата.



    Важная отличительная особенность. МЦПД имеет два встроенных динамика и дополнительный кабель для подключения внешних динамиков, АС (акустических систем), или «колонок».

    Вторая отличительная особенность – к обоим (L и R) выходам УМЗЧ подключены токоограничительные резисторы для значительного увеличения срока службы УМЗЧ. Понижение максимальной мощности на слух не ощутимо.

    Третья отличительная особенность -  МЦПД имеет защиту от короткого замыкания в нагрузке (и во внутренних, и во внешних динамиках, или готовых колонках (АС).

    Четвёртая отличительная особенность - в конструкции корпуса предусмотрено упрощённое (но от этого не менее надёжное) скрепление передней панели и корпуса с помощью всего одной стойки (составного 60 - миллиметрового цилиндра с внутренней двусторонней резьбой под винты М3).



    Основной недостаток ИК ДУПри работе с ИК ПДУ следует придерживаться перпендикулярного наведения ИК ПДУ на головку приёмника. Подразумевается также наличие прямой видимости от ИК ПДУ до ИК-головки приёмника. Если команда формируется двумя или тремя нажатиями кнопок, то между нажатиями должна выдерживаться небольшая (0,3 … 0,5 секунды) пауза. Это следует учитывать особенно в режиме TF – при наборе номера выбранного трека и в режиме FM-приёмника – при наборе частоты станции.

    Второй недостаток. Головка ИК-приёмника несколько заглублена в корпус, расстояние до прозрачной передней панели составляет более 10 мм. Как следствие, пониженная до 6 … 8 метров (от заявленных 10 метров) дальность управления и небольшой угол отклонения пульта от перпендикулярного расположения по отношению к головке ИК-приёмника.



    Состав МЦПД:



    Пакет конструктора, заказанный по интернету на Алиэкспресс:

    1). Усилитель мощностью 2 х 3 Вт, встроенный в MP3 плеер, питаемый напряжением + 3,7 … 5 Вольт. Поддерживается Bluetooth 5,0; использование TF- карт и флешек. Имеется встроенный FM-радио модуль. Цена 341 рубль. Доставка – бесплатная. Маркировка на печатной плате AJX-019BT. Наименование, выявляющееся при добавлении устройства Bluetooth на ноутбук или на компьютер – JX-BT (с первого раза такое сокращённое обозначение можно и не узнать).

    2). ИК ПДУ AJX – 019BT. К ИК ПДУ не прилагается литиевая батарейка CR2025 (см. на рисунках 08 и 09) на напряжение +3 Вольта.

    3). Три двухпроводных кабеля с разъёмами; многожильный проводник длиной 100 мм для подключения телескопической антенны FM-приёмника.



    Дополнительные компоненты к набору с Алиэкспресс:



    4). Блок питания на 5 Вольт и ток не менее 200 мА (приобретён отдельно).

    5). Кабель питания от ЗУ со штекерными разъёмами USB-A и микроUSB. Разъём микроUSB обрезан и кабель впаян непосредственно в корпус МЦПД.

    6). Винты М4х16 стальные с комплектом шайб и гаек – по 10 штук - для крепления динамиков и собственно конструктора к передней панели.

    7). Винты М3х12 стальные с комплектом шайб – по 2 штуки – для стойки (составного 60 - миллиметрового цилиндра с внутренней двусторонней резьбой под винты М3).

    8). Винты М3х16 стальные с комплектом шайб и гаек – по 3 штуки - для крепления гнезда XS1 и ПП.

    9). Сдвоенный тумблер SA1 типа МТ-3.

    10). Готовые АС или 2 широкополосных динамика типа 3ГД32-75.



    Инструменты для изготовления МЦПД



    1). Круглогубцы для снятия (и подключения) разъёмов с печатной платы модуля. Сильные пальцы не гарантируют аккуратного выполнения данной операции без инструмента. В крайнем случае используйте не тонкий монтажный пинцет.

    2). Паяльник (10 … 25 Вт), работающий от сети переменного тока с напряжением 230 Вольт. Подойдёт и низковольтный на 36 Вольт.

    3). Монтажные кусачки, пинцет, канифоль, оловянно - свинцовый припой ПОС60.

    4). Отрезок белой изоленты 520 х 20 мм для декоративного оформления корпуса.

    6). Тестер или мультиметр с возможностью измерения сопротивления, переменного и постоянного тока и напряжения.



    Отличительная особенность МЦПД, от исходного конструктора «Bluetooth SPEAKERS»



    МЦПД может работать не только на встроенные, но и на внешние динамики или АС (акустические системы), причём с любым импедансом (от 2 до 16 Ом). Для этого к гнезду XS1 следует подключить прилагаемый кабель с припаянными динамиками, а тумблер «Внутренний / Внешний» (расположенный на задней панели корпуса) следует установить в положение «Внешн.»

    Для повышения долговечности МЦПД, сигнал на динамики подаётся через два дополнительных резистора с импедансом (сопротивлением постоянному току) 4 Ома. При такой доработке даже при КЗ в обмотках динамиков, МЦПД не выйдет из строя.

    Примечание: Испытывать МЦПД в режиме КЗ, особенно в течение длительного времени, не следует: через продолжительное время резисторы (R1 и R2), рассчитанные на рассеиваемую мощность 0,25 Ватта, всё же сгорят. Кроме того, следует учесть, что выходы УМЗЧ на динамики общего провода не имеют и при подключении внешних динамиков, следует руководствоваться схемой (рисунок 01).

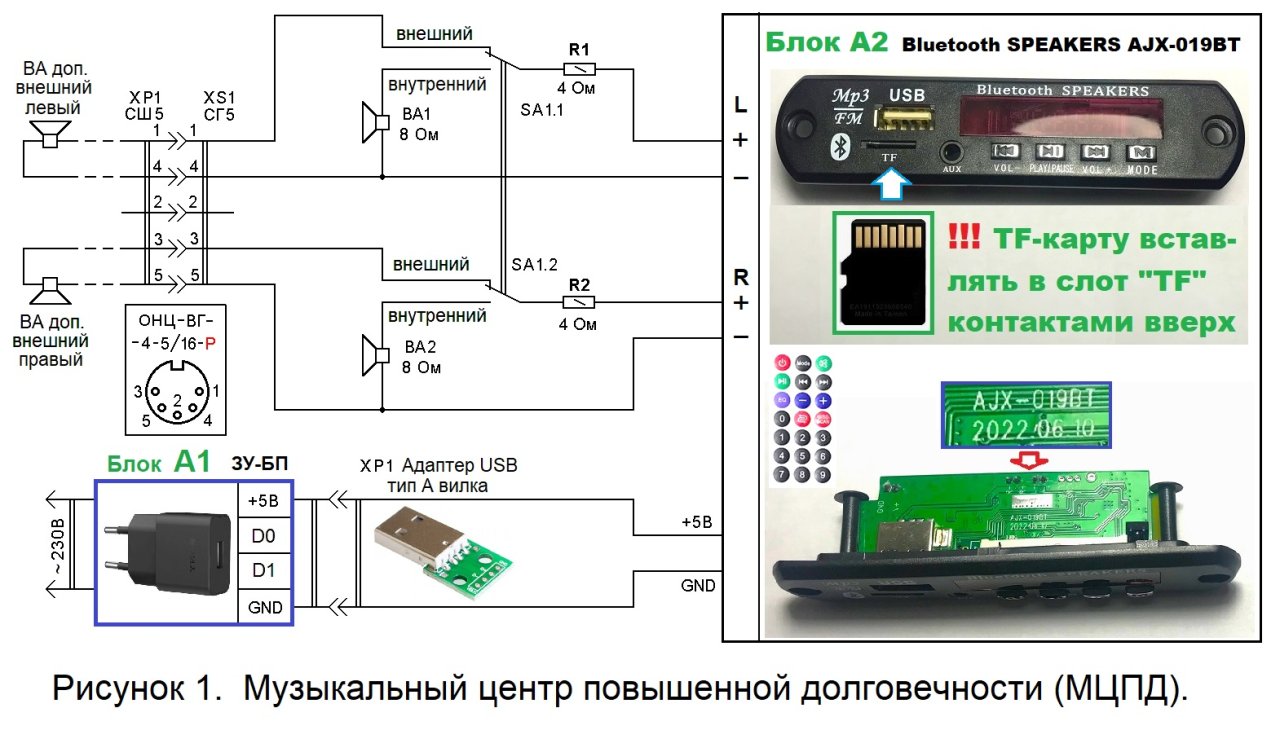

     Рисунок 01.

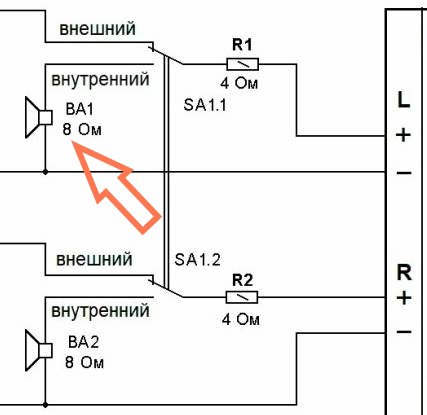

    Схема электрическая принципиальная, совмещённая со схемой блоков А1 и А2, показана на рисунке 01. МЦПД имеет значительное сходство с ММНУ (Многофункциональным музыкальным низковольтным устройством). Описание работы ММНУ можно найти на сайте «У Самоделкина» в соответствующей статье. Однако МЦПД может быть укомплектован двумя различными типами ИК ПДУ. Для начинающих радиолюбителей и меломанов будет полезна следующая информация.

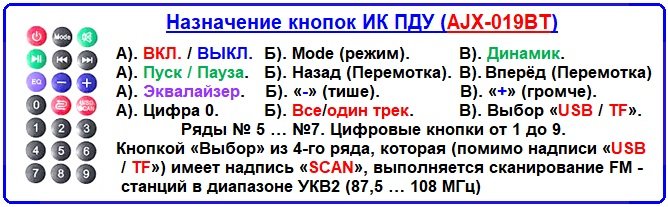

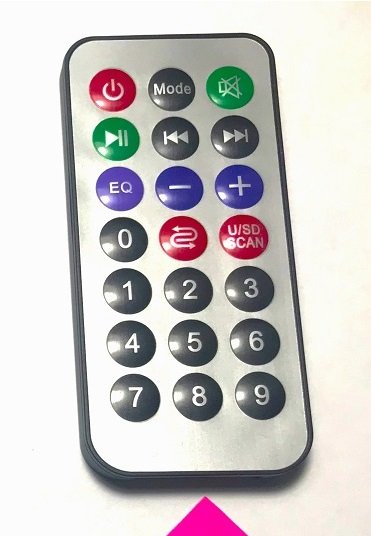

    Назначение кнопок ИК ПДУ (слева-направо)






    Ряд №1.

    A). ВКЛ./ВЫКЛ.          Б). Mode (режим).         В). Динамик.

    Ряд №2.

    A). Пуск / Пауза.          Б). Назад (Перемотка). В). Вперёд (Перемотка).

    Ряд №3.

    A). Эквалайзер (6 АЧХ).       Б). «-» (тише).      В). «+» (громче).

    Ряд №4.

    A). Цифра 0.     Б). Все треки / один трек.    В). Выбор «USB / TF».

    Ряды № 5 … №7.

    Цифровые кнопки от до 9.

    Кнопкой «Выбор» из 4-го ряда, которая (помимо надписи «USB / TF») имеет надпись «SCAN», выполняется сканирование (последовательный перебор и настройка) FM - станций в диапазоне УКВ2 (87,5 … 108 МГц).

    При включении питания МЦПД обычно автоматически устанавливаются последние запомненные режим и уровень громкости. Включённый режим подтверждается светодиодным табло следующими сокращениями:

    AUX – сигнал с внешнего источника.

    Bt – блютус.

    PAU – пауза.

    TF – воспроизведение с TF-карты.

    U – регулировка уровня громкости от 00 до 30 (максимум). Изменение громкости осуществляется длительным удержанием кнопок «+» или «-» в нажатом состоянии до установки нужной громкости. Диапазон изменения громкости от 00 до 30 выполняется за 5 секунд, и от 30 до 00 – за те же 5 секунд. Дальнейшее удержание кнопок нажатыми никакого результата не даёт.

    FM – радиоприёмник, работающий в диапазоне УКВ2.

    USB – воспроизведение треков с флеш-накопителя («флешки»).

    После установки флешки в соответствующий слот (гнездо) на передней панели МЦПД, начинает мигать синий светодиод. При этом в течение нескольких секунд МЦПД производит поиск и скачивание треков, записанных на флешку. Затем начинается последовательное воспроизведение треков (№1, №2, №3 и так далее).  Сменяемые на табло каждую секунду цифры показывают сколько секунд прошло с начала текущего трека (музыкального произведения, песни). После окончания трека на табло на 2 секунды высвечивается номер следующего трека.

    REC - запись со встроенного микрофона.



    Запись со встроенного микрофона



    Для записи от встроенного микрофона на МЦПД следует выполнить следующие действия.

    1).   TF - карта аккуратно вставляется в слот «TF» (контактами вверх, глубоко, до щелчка), расположенный на передней панели корпуса.

    2). На передней панели МЦПД длительно (на 2 секунды) нажимают на кнопку «Mode» (Режим) до появления на табло надписи «rEC» (RECORD - запись).

    Через 2 секунды после начала записи, на табло отображается время (в секундах), в течение которого производится запись. А в левом верхнем углу светятся буквы «TF».

    3). Для остановки записи кратко повторно нажимают на кнопку «Mode». После этого начинается многократное воспроизведение записанного фрагмента (зависит от режимов «ONЕ» или «ALL»). При этом можно неоднократно пользоваться кнопкой «Pause».

    4). После включения паузы, краткое нажатие кнопки «Mode» приводит к выходу из режима «Воспроизведение записанного».



    Найти записанные на TF – карту файлы, можно подключив карту через картридер к ПК или ноутбуку. При записи МЦПД автоматически создаёт на TF – карте папку «RECORD» или подобную, обозначенную китайскими иероглифами. В ней и содержатся записанные непосредственно на МЦПД файлы – музыкальные треки. Их можно удалить или перенести в другие папки, находящиеся на ПК или ноутбуке.



    1. Запись от встроенного микрофона возможна как при управлении кнопками на передней панели, так и кнопками ИК ПДУ.
    2.  При записи от встроенного микрофона, «регулировка громкости» на параметры записи не влияет.
    3. Допускается включение МЦПД без АС (например, при работе на головные телефоны).



    «Перебор» папок в МЦПД не предусмотрен. Вход «AUX» для подключения других аудиосигналов в МЦПД проверен, но не используется. Слот USB проверен, но информация с флешки (даже до 16 ГБ) довольно долго загружается перед началом воспроизведения. А сама флешка неприятно выступает на передней панели.



    Назначение кнопок  2-го варианта ИК ПДУ




     Использование ИК ПДУ позволяет получить больше функциональных возможностей (особенно в режимах FM-приёмника и проигрывателя c TF-карты). В ИК ПДУ устанавливаются 2 элемента питания типоразмера AAA-size (1,5 Вольта х 2 шт.)

    1). Красная верхняя кнопка «Вкл-выкл.».

    2) Чёрная верхняя кнопка «Mode» (Режим).

    3). Левая кнопка «EQ» - эквалайзер.

    4). Правая кнопка «MUTE» (отключение звука).

    5). Большая чёрная кнопка «Пуск-Пауза».

    6). Белая окружность – джойстик (Громкость +/- ; Следующий / предыдущий трек).

    7). Левая кнопка «REPE» (Repeat) – повтор. «One / ALL».

    8). Правая кнопка «U/SD» (USB / TF).

    9). Цифровые кнопки «1, 2, 3, 4, 5, 6, 7, 8, 9, 0» - для набора номера трека или рабочей частоты желаемой (87,5 …108 МГц) станции. Мантисса (запятая или точка) не вводятся, а на табло появляются автоматически.



    Работа с FM - приёмником



    Настройка FM приёмника на работающие в регионе станции осуществляется автоматически (сразу на все станции). Для настройки подключают внешнюю антенну, кнопкой «Mode» выбирают режим «FM» и на ИК ПДУ кратко нажимают красную кнопку «SCAN», расположенную справа в 4-м ряду на ИК ПДУ. После завершения сканирования, МЦПД автоматически включает последнюю найденную станцию.

     Выбор нужной станции делают чёрными кнопками «Назад» и «Вперёд».

    Зная частоту искомой станции, можно воспользоваться чёрными цифровыми (0123456789) кнопками. Так, например, частоту 91,5 МГц набирают тремя кнопками: «9», «1» и «5» (запятая не набирается). Частоту 106,4 МГц набирают четырьмя кнопками: «1», «0», «6» и «4» (запятая, также не набирается). При завершении выбора станции на табло кратко (на 1…2 секунды) высвечивается номер выбранной станции (например, Р09 или Р14), а затем - постоянно частота станции в МГц (например, 91.5FM). Примечание: здесь вместо запятой индицируется точка.






    Рисунки 2 и 3.

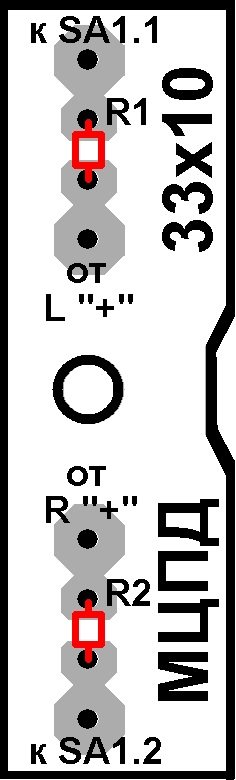

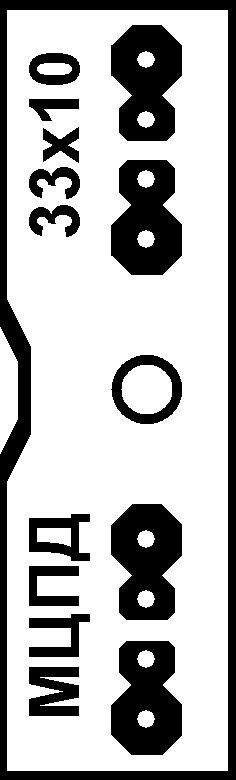

    МЦПД имеет одну небольшую печатную плату (см. рисунки 2 и 3), на которой располагаются два резистора. Плата крепится к корпусу одним винтом, общим для гнезда XS1 и ПП.

    Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ).



    О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» расположенном на Яндекс.Диске.



    Для повышения эстетических свойств изделия разработаны 4 варианта фальшпанели (см. рисунки 4А - 4Г), которая наклеивается на переднюю панель корпуса:



    Рисунки 4 А … 4Г.



    На заднюю часть корпуса можно наклеить один из двух вариантов этикеток, изображённых на рисунках 5А и 5Б:



    Рисунки 5А … 5Б.



    О механической прочности корпуса



    Повышенная долговечность распространяется только на электрические свойства изделия.  Корпус МЦПД лёгок и довольно хрупок. Падание изделия и другие вредные механические воздействия на корпус МЦПД не допускаются.



    Включение и отключение МЦПД



     Рисунок 06.



    Управлять МЦПД можно со встроенной клавиатуры, но больше возможностей в управлении даёт ИК ПДУ. Так уж задумано производителем, включить и выключить (ввести в экономичный дежурный режим) МЦПД можно только с помощью ИК ПДУ.

    Есть ещё один способ включить и выключить МЦПД - это вставить или вынуть ЗУ-БП из розетки ~ 230 Вольт. Как раз этот способ (как самый лёгкий) позволяет коммутировать МЦПД по цепи ~230 Вольт (с помощью дополнительного реле, таймера или другого сетевого исполнительного устройства). При этом встроенная память позволяет каждый раз автоматически вновь включать последний воспроизведённый трек с ранее установленной громкостью. Короче, запоминается трек и громкость, а трек будет воспроизводиться с начала. Недостаток этого способа: при втором включении дополнительным таймером, ранее установленный режим «ONE» сбрасывается в режим «ALL» (то есть в дальнейшем с TF-карты будут воспроизводиться все треки по порядку). Другими словами, чтобы каждое утро просыпаться под шум морской волны (или раскат грома) на TF- карту придётся записать только один музыкальный трек: шум морской волны (раскат грома).

    Поэтому включать и выключать МЦПД удобнее красной кнопкой (I-О), расположенной на ИК ПДУ. Управление с ИК ПДУ, конечно же работает при постоянно включённом ЗУ-БП. В ИК ПДУ следует вставить два элемента типоразмера AAA-size (2 х 1,5 Вольта).  Тогда установив режим «ONE», он запоминается постоянно (а на TF-карте может быть записано много треков). При включениях будет воспроизводиться только один музыкальный трек (шум морской волны), но не с начала трека, а с момента его последнего выключения.



    Работа МЦПД с TF-картой



    Во избежание порчи карты, вставлять и извлекать её из слота следует при отключенном питании модуля. Карта вставляется в слот только КОНТАКТАМИ ВВЕРХ!!! При правильном (полном) заглублении карты, в её слот, звучит щелчок, вызванный срабатыванием защёлки – фиксатора. Вынимается карта из слота повторным нажатием на карту. Вынимание карты методом «выщипывания», например, с помощью пинцета, может привести к порче защёлки – фиксатора.



    Разборка корпуса МЦПД



    В 20 веке в среде радиолюбителей ходил такой полуанекдот. Если при непрофессиональном ремонте японской аппаратуры открутить не те винты, то внутренности «посыпятся» и ремонт окажется очень долгим и мучительным или вообще, практически невозможным. Корпус МЦПД отлит из пластмассы в СССР и вырезан из долгоиграющей пластинки фирмы «Мелодия». Корпус и передняя крышка МЦПД соединены с помощью сборной стойки - цилиндра. При необходимости проникнуть внутрь корпуса, следует открутить винт. Чтобы сборная стойка «не посыпалась», откручивать сначала рекомендуется винт, замаркированный треугольной стрелкой из белой изоленты (это винт на задней стенке корпуса). Внутри корпуса достаточно места для установки дополнений и усовершенствований. Можно, например, установить таймер, светильник, стробоскоп или аккумулятор. А вот изменять режим работы УМЗЧ не рекомендуется.





    Некоторые особенности изготовления МЦПД



     Рисунок 07.

    Предварительно оплаченный Т- картой, пакет из КНР пришёл за месяц и был получен в местном почтовом отделении. Обо всех промежуточных перемещениях пакета покупатель извещался сообщениями, размещёнными на сайте Почта России.





     Рисунок 08.

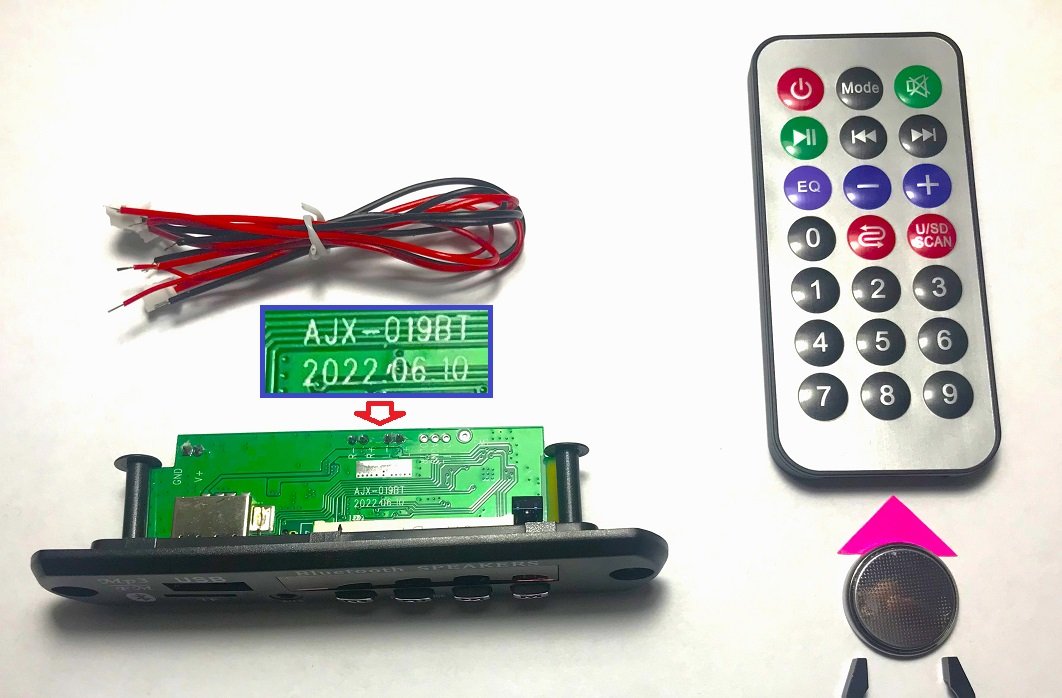

    Идентифицировать конструктор среди нескольких подобных помогает надпись (наименование) на нижней стороне двухсторонней печатной платы. Батарею следует «задвигать» в ИК ПДУ, сориентировав «минусом» вверх. (Вывод «+» внизу, он охватывает большую часть корпуса батарейки CR2025).





    Рисунок 09.

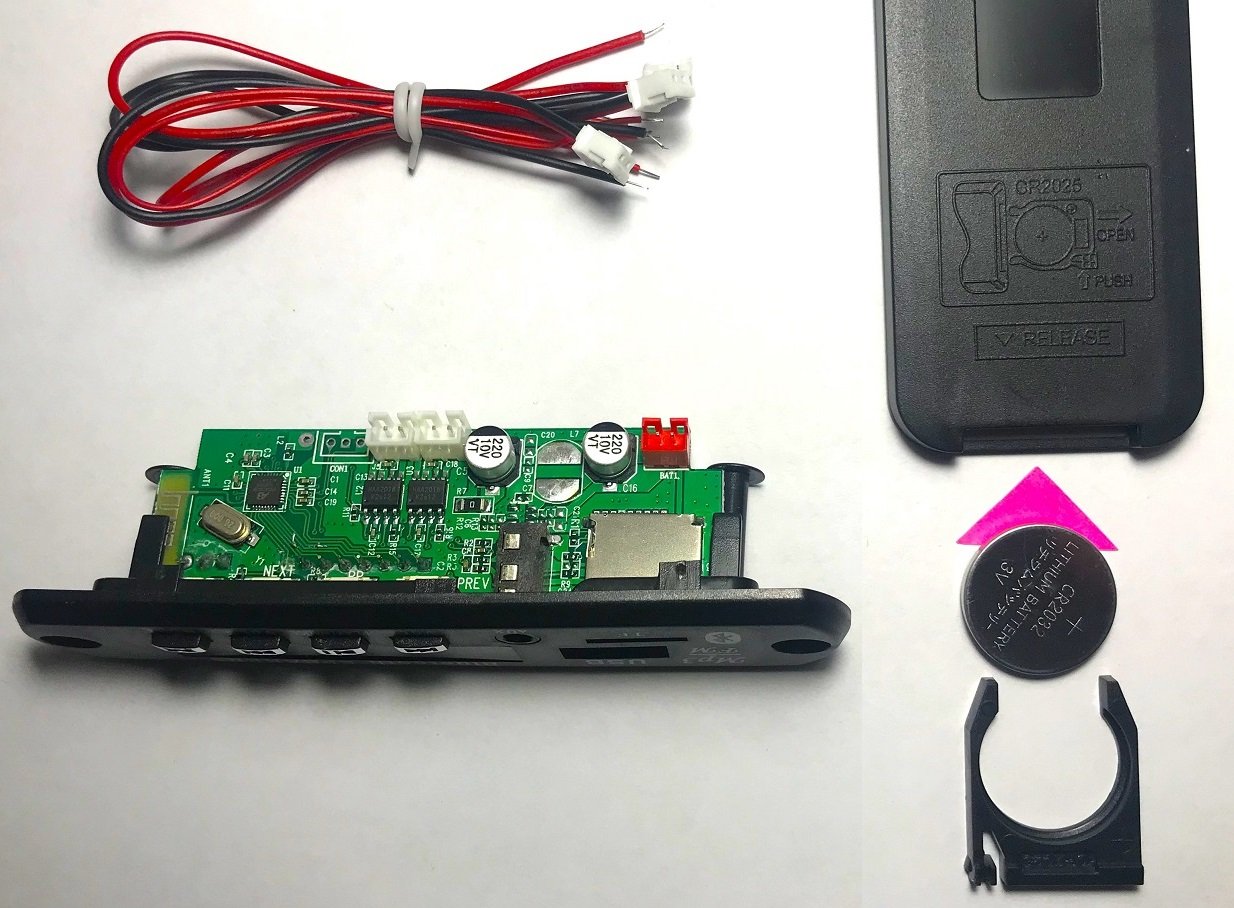

    Тоже самое, только с другой стороны конструктора и ИК пульта. Слева сверху – три двухпроводных кабеля с разъёмами (два для АС и один для блока питания +5 Вольт).

    Слева снизу – вид на Bluetooth SPEAKERS сверху.

    Справа – соблюдение полярности при установке батарейки CR2025 (на фото для примера показана СR2032) в корпус ИК ПДУ.





    Рисунок 10.

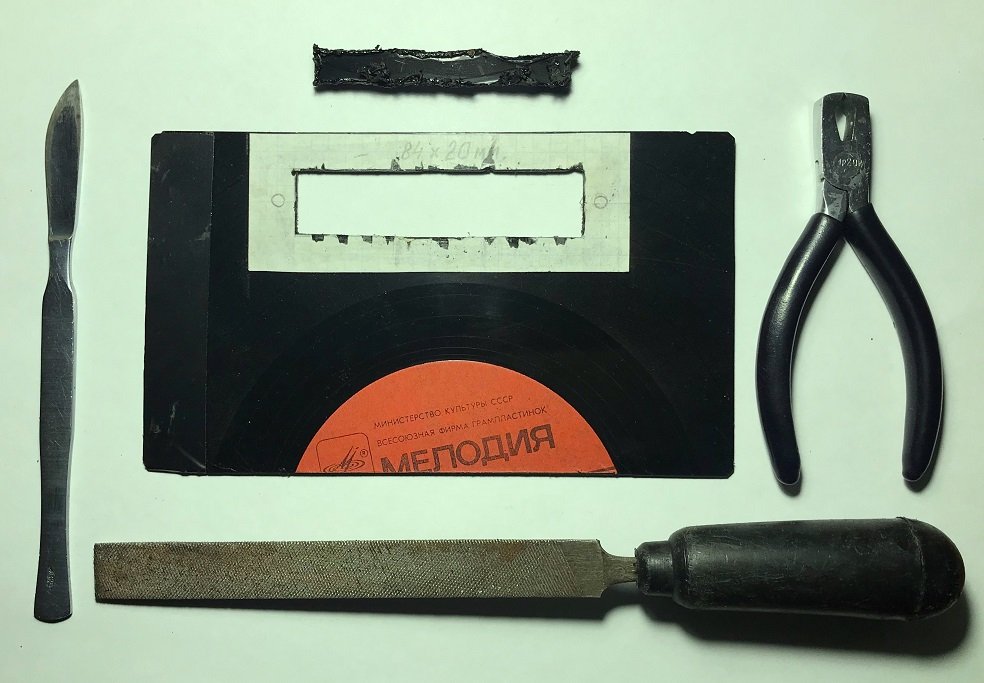

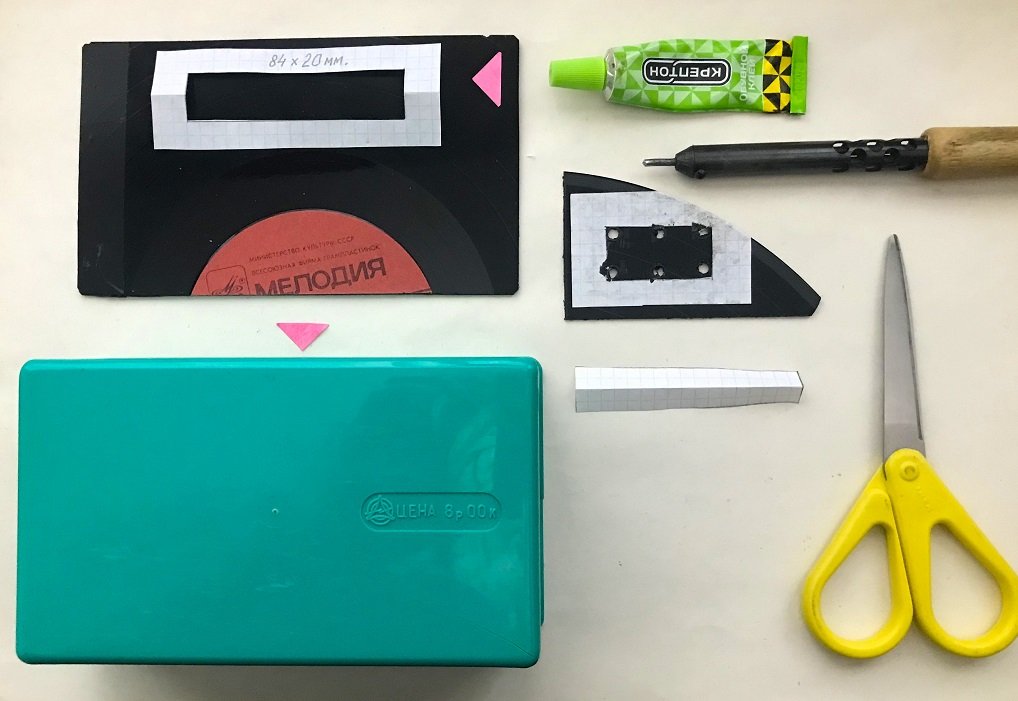

    Для изготовления передней панели МЦПД была использована виниловая грампластинка фирмы «Мелодия». Покупать листовой пластик дорого, а старых ненужных дисков – море. Сначала диск был разрезан обычными ножницами по металлу пополам. Из одной половинки вырезана передняя панель, другая половинка отложена «про запас». На мелких кусочках было проверено как к диску приклеивается тетрадная бумага в клеточку (бумага – для разметки линий). Использовался клей для обуви, но подойдёт 66-й и, вероятно не самый жидкий (коричневый) «Момент».

    Далее было проверено, можно ли жалом паяльника проделывать отверстия в диске. Оказалось, можно, но в хорошо проветриваемом помещении!





    Рисунок 11.

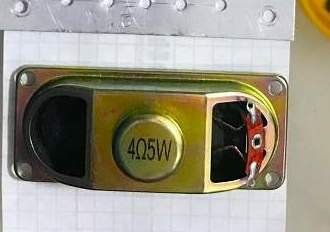

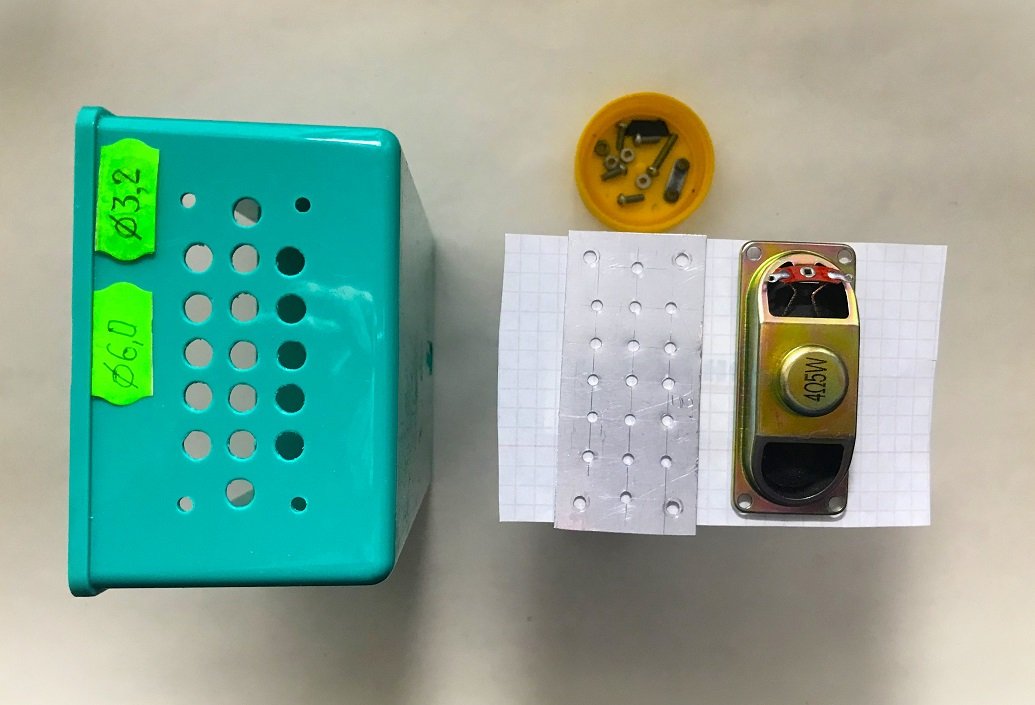

    Для сверления отверстий под два (левый и правый) динамика был изготовлен трафарет из кусочка дюрали размерами 78 х 37 х 0,3 мм. Центры 4-х отверстий под крепление динамиков (d = 3,2 или 4,2 мм) размечаются методом кондуктора.  Остальные отверстия (2,2 мм) на трафарете размещаются симметрично в 3 столбика. Расстояние между остальными семнадцатью отверстиями 10 мм. Диаметр 2,2 мм объясняется некоторой хрупкостью пластмассового корпуса. Сначала по наложенному трафарету сверлятся отверстия 2,2 мм, а затем отверстия рассверливаются сверлом d = 6 мм.





    Рисунок 12.

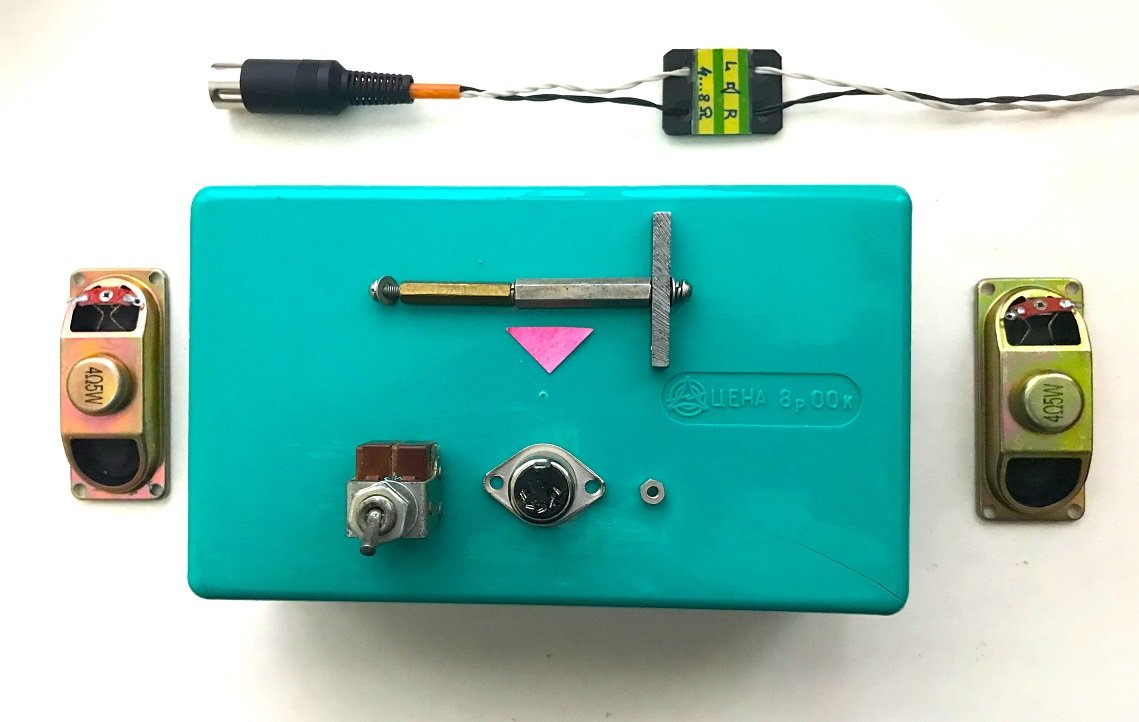

    На рисунке 12 сверху – кабель для подключения внешних динамиков. На корпусе – сборная шестигранная стойка для соединения передней панели и корпуса.





    Рисунок 13 А.

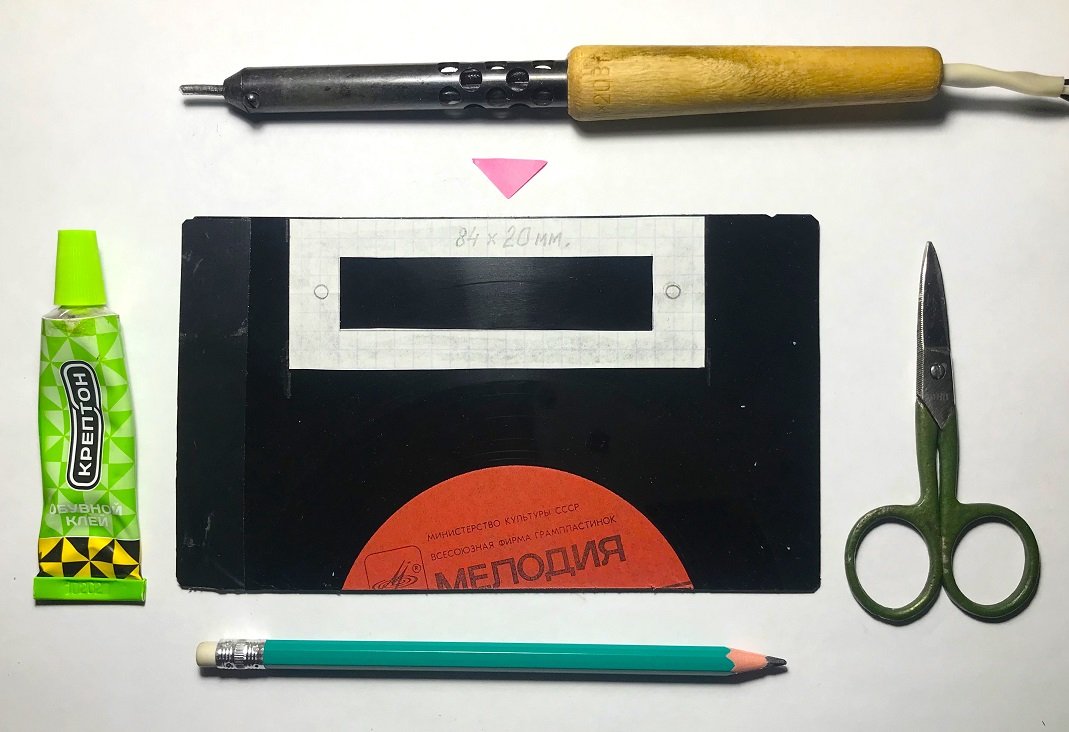

    Разметка отверстий и прямоугольного паза в передней панели.





    Рисунок 13 Б.

    Прямоугольный паз в передней панели, проделанный (проплавленный) паяльником, «подкусанный» торцевыми кусачками и выровненный плоским личным напильником. Передняя панель при обработке зажималась через 2 слоя электрокартона (подойдёт и простой негофрированный картон) в губки слесарных тисков.





    Рисунок 14.

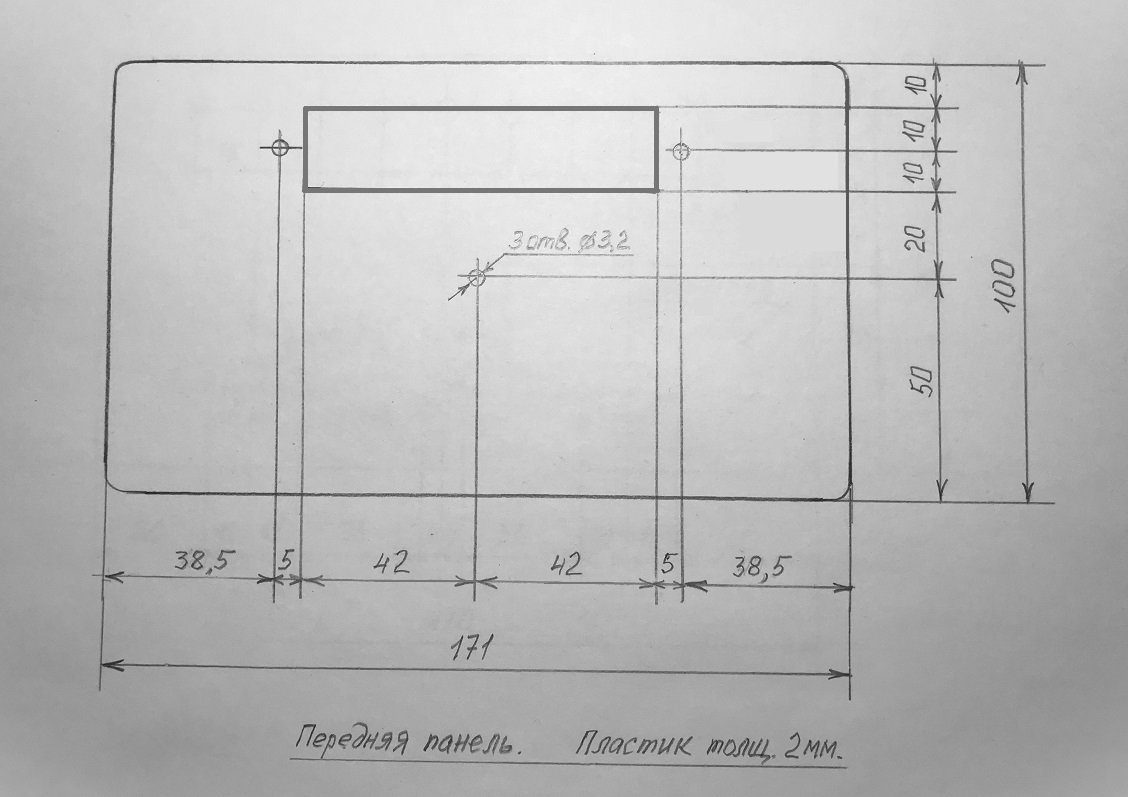

    Эскиз передней панели, изготовленный из тиснёного декоративного пластика толщиной 2 мм или из винилового диска фирмы «Мелодия» толщиной 1,5 мм.





    Рисунок 15.

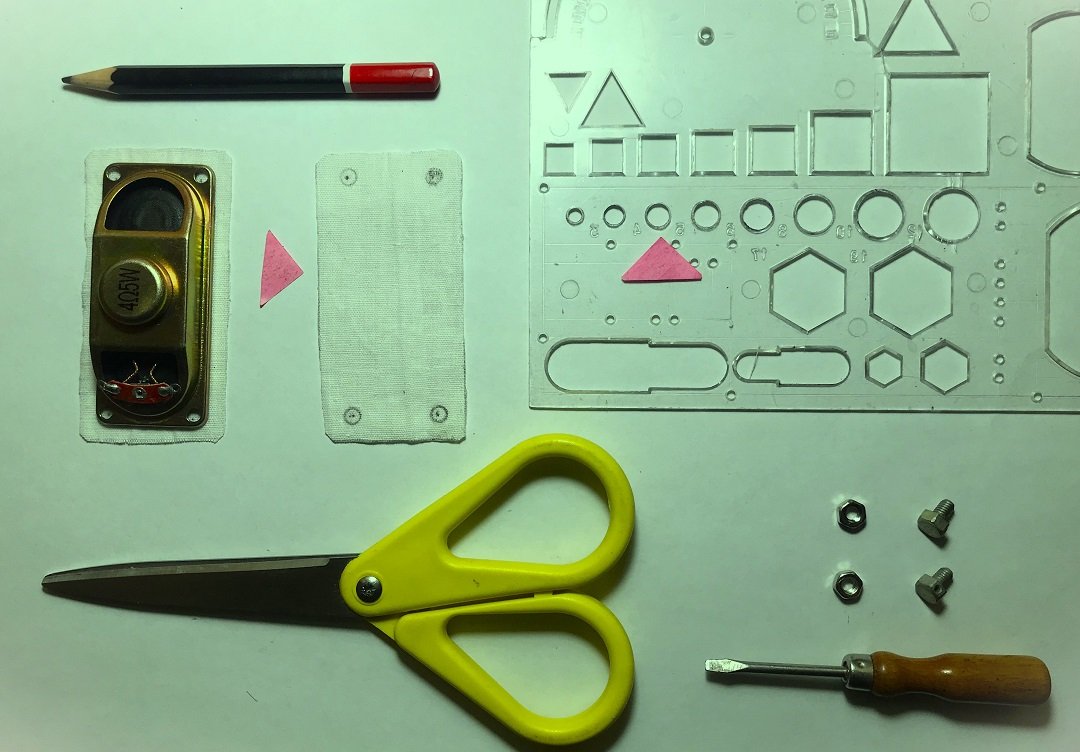

    Разметка центров отверстий простым твёрдо-мягким (NB) карандашом на акустически прозрачной ткани.





    Рисунок 16.

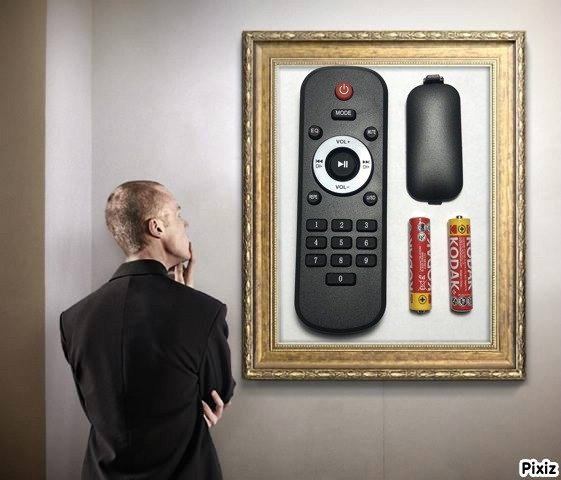

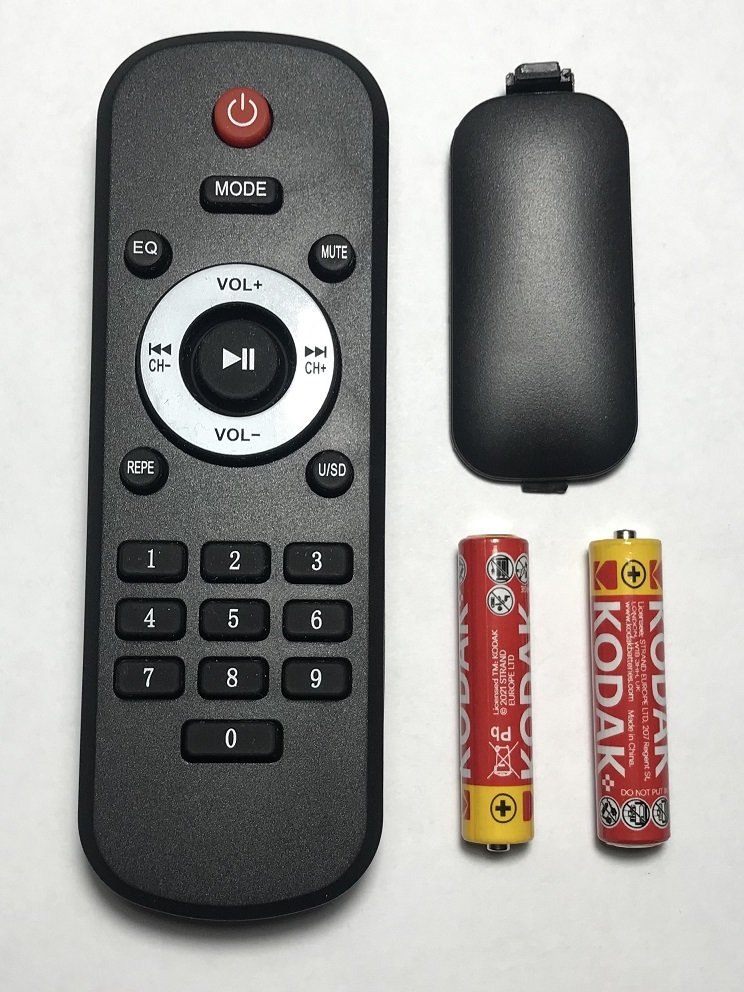

    Новый ИК ПДУ, рассчитанный на работу от 2 элементов типоразмера AAA-size (+1,5 Вольта х 2 шт.)





    Рисунок 17.

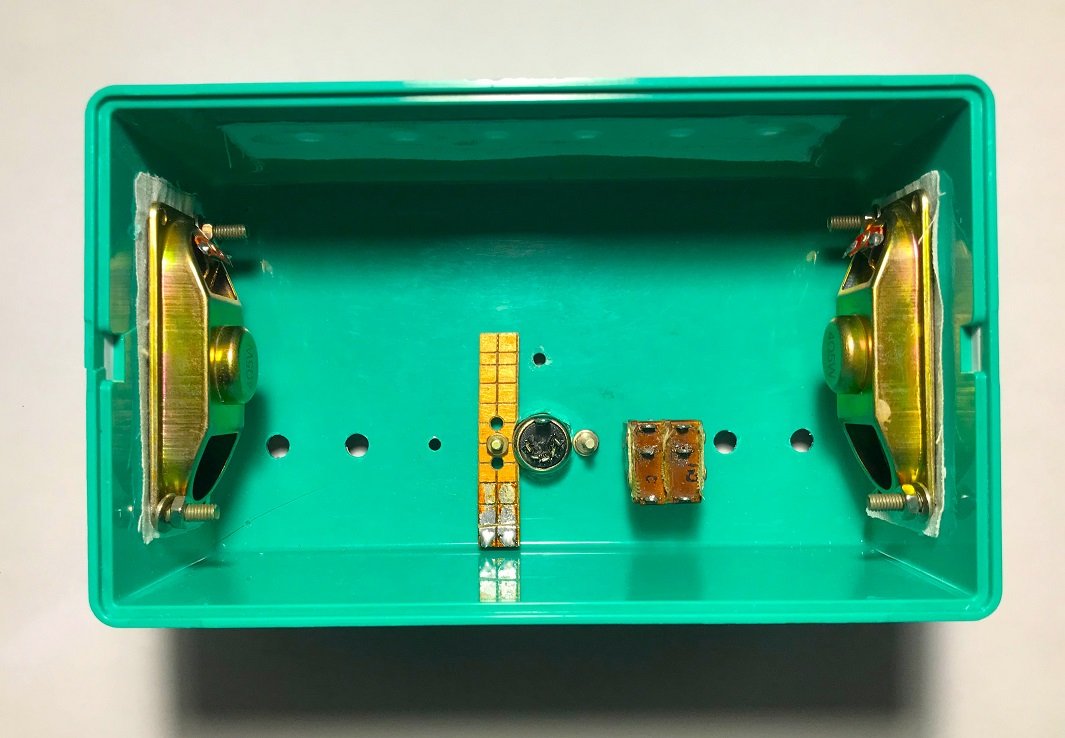

    Расположение деталей внутри корпуса. Макетную плату (под R1 и R2) можно заменить печатной платой (см. рисунки 2 и 3).



    Рисунок 18.

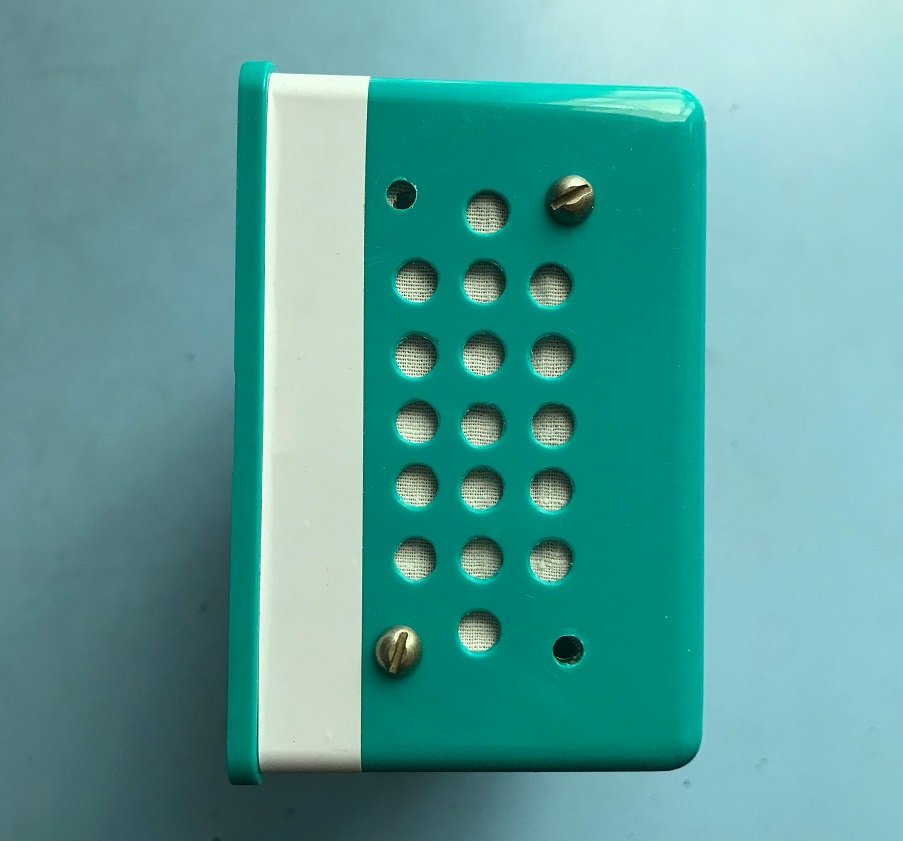

    Вид на корпус МЦПД сбоку. Как показала практика, двух винтов М4 х 8 для крепления динамиков BA1 и BA2 вполне достаточно. Причём отверстия в динамиках оказались такими, что винты М4 можно вкрутить без гаек. Однако, при использовании двух винтов вместо четырёх экономить на гайках это явно не «комильфо».





    Рисунок 19.

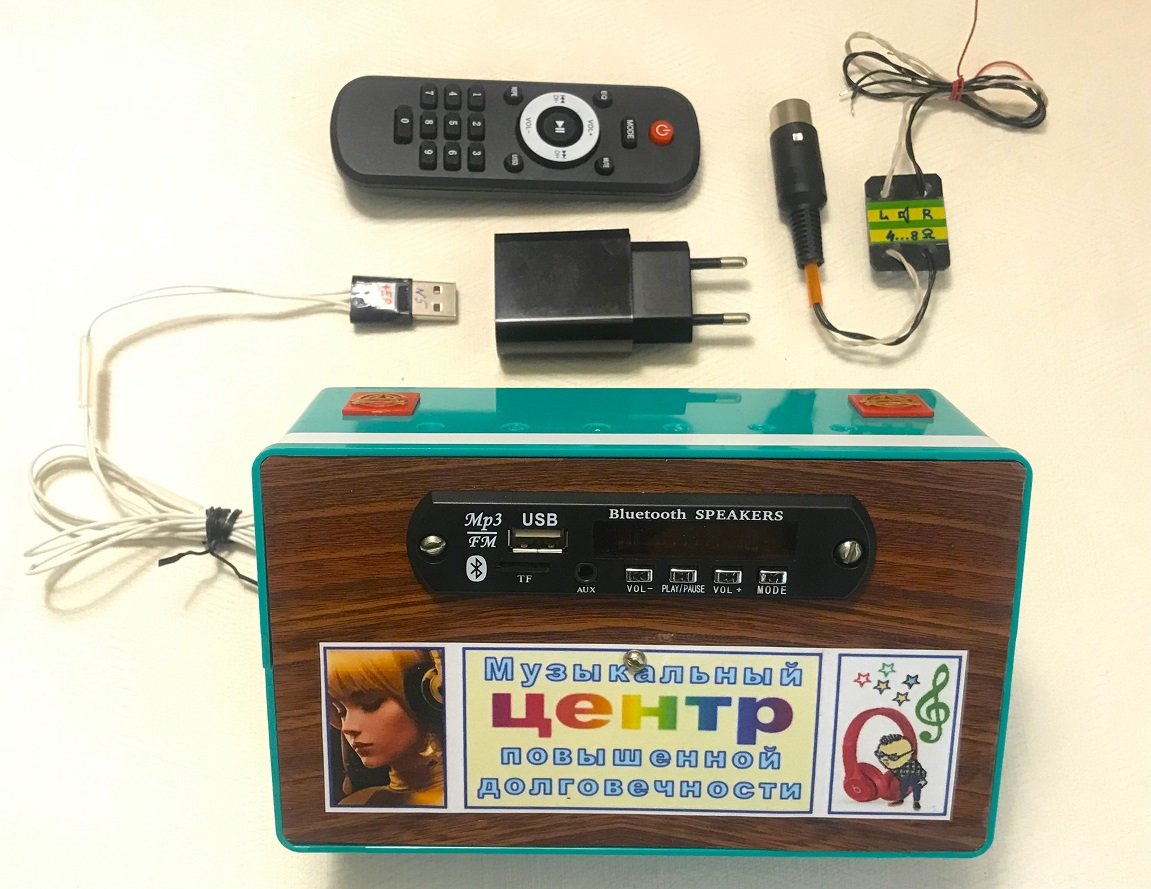

    Весь комплект МЦПД в сборе. Только TF-карта не установлена в слот (гнездо) «TF». Вместо TF-карты в слот «USB» можно устанавливать флешку ёмкостью не более 16 МБ.





    Рисунок 20.

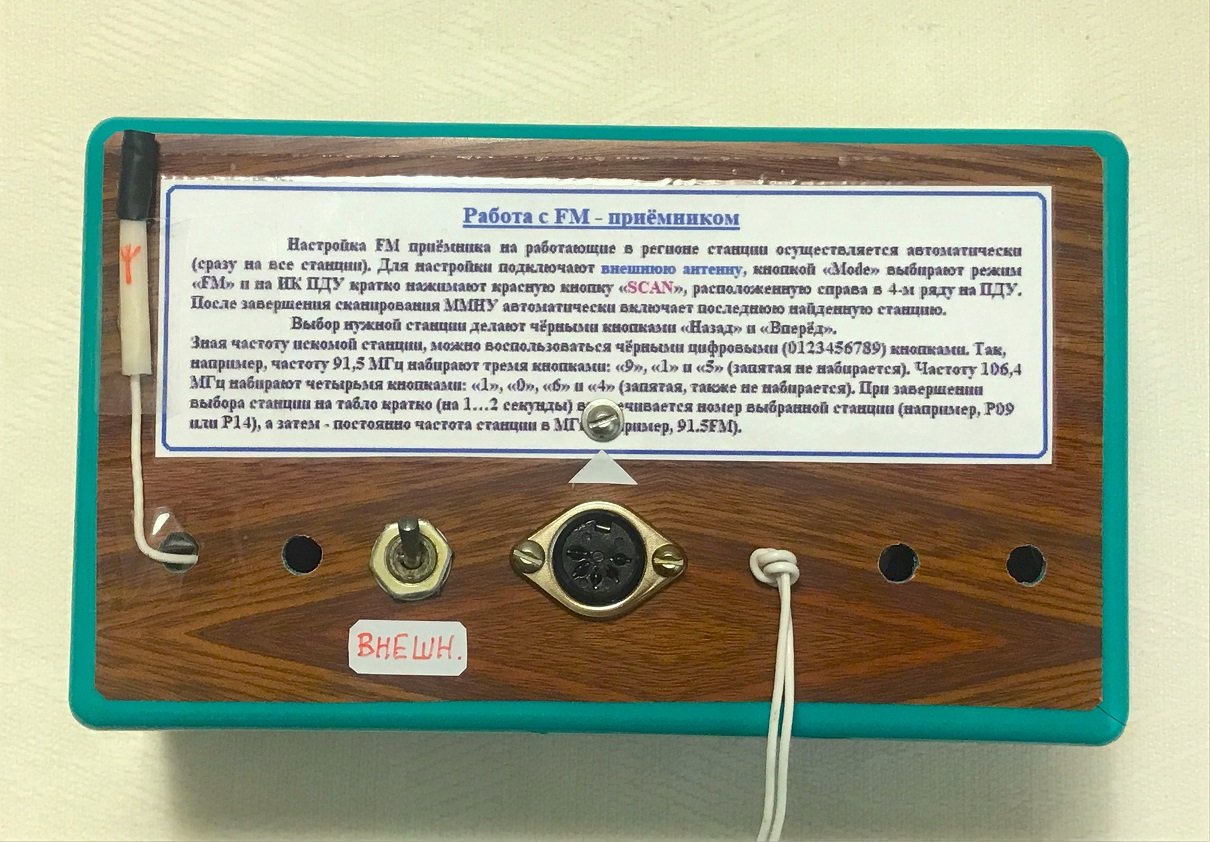

    Вид на МЦПД со стороны задней стенки. Этикетка «Работа с FM-приёмником» прикреплена прозрачным скотчем, имеющим ширину 50 мм. Тумблер SA1 «Внешний / Внутренний» установлен в положение «Внутренний» (стерео УМЗЧ работает на внутренние динамики).





    Рисунок 21.

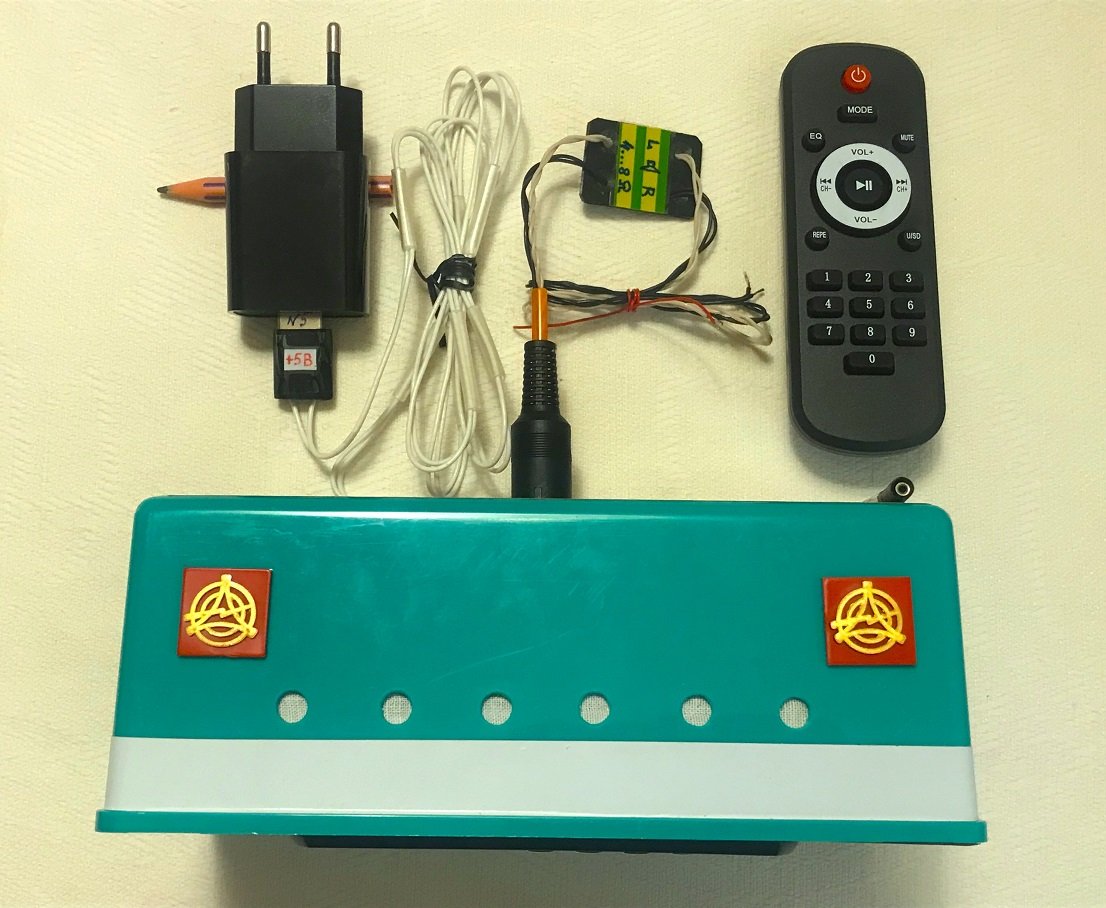

    Вид на МЦПД со стороны верхней стенки. Вентиляционные отверстия диаметром 6 … 8 мм изнутри заклеены тканью, во избежание попадания пыли и мелких металлических предметов внутрь корпуса (защита от КЗ).



    Рисунок 22.

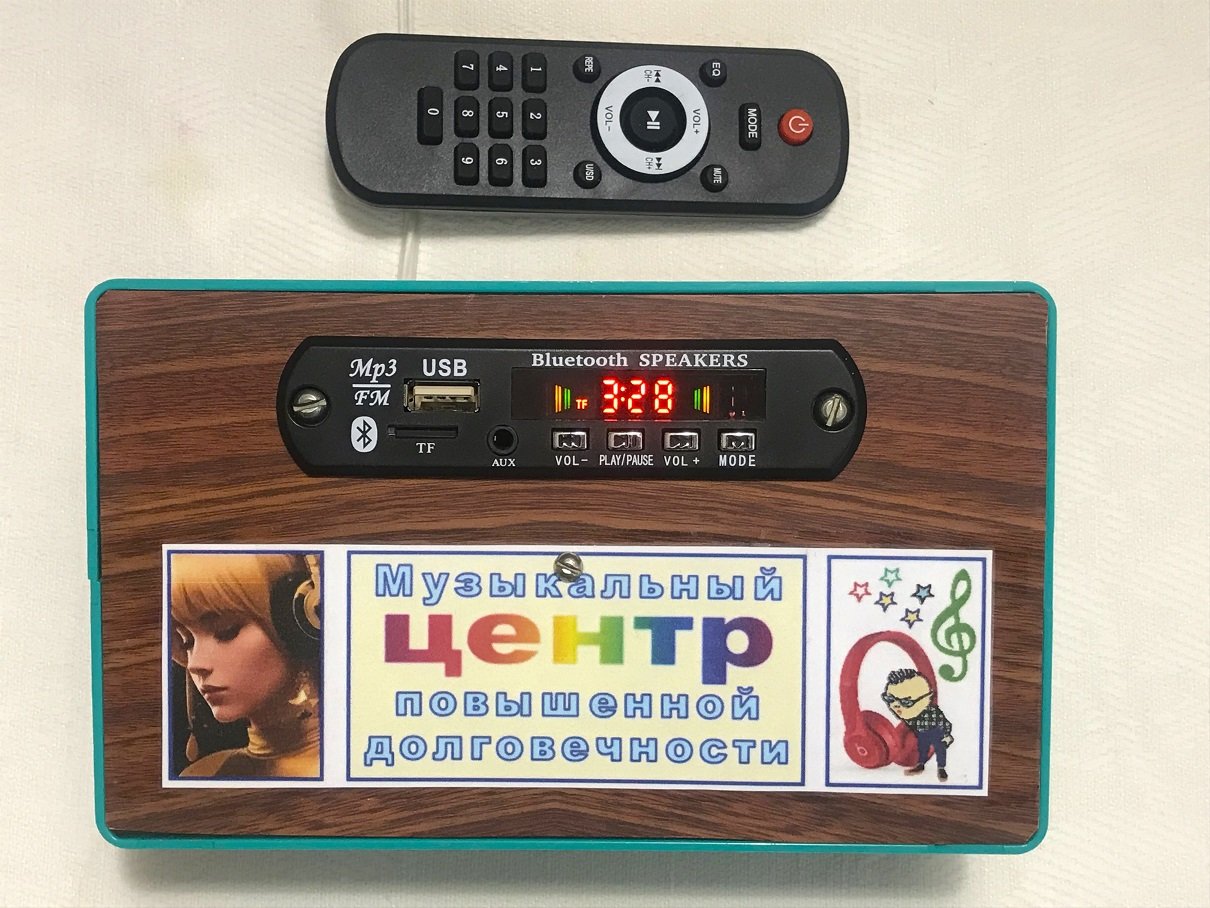

    МЦПД работает с TF-картой в режиме «воспроизведение». Цифры «3:28» показывают, что с начала музыкального трека прошло 3 минуты и 28 секунд. Обновление показаний табло ведётся каждую секунду.





    Рисунок 23.

    МЦПД работает с TF-картой в режиме «воспроизведение» через специальные (ныне устаревшие) разъёмы на подключённые внешние динамики (АС).



    Рисунок 24.

    И вновь ненавязчивое предложение ознакомиться со становящимися популярными загадками радиотехнической тематики!







    Информация любителям усовершенствований



    1). Для заметного увеличения дальности управления и угла, под которым можно ориентировать ИК ПДУ для уверенного приёма команд от ПДУ, рекомендуется модуль ИК приёмника выпаять из печатной платы. Выводы модуля аккуратно удлиняются, а сам модуль перемещается вплотную к прозрачному окну передней панели.

    Процедура на словах простая, но требует значительной усидчивости. Данная доработка рекомендуется обладателям опыта в монтаже мелких печатных плат и обладателям паяльников с тонким жалом.

    2). Все функции управления МЦПД для удобства пользователя возложены на ИК ПДУ. На передней панели МЦПД также есть 4 кнопки для управления устройством. Однако включить или выключить питание МЦПД органами управления, расположенными на передней панели, не предоставляется возможным (разве что выдернуть штекер питания микро USB из слота, что, конечно, не совсем удобно). Поэтому МЦПД, выключенный в последний раз с пульта (переведённый в режим «Stand by»), включить органами управления, расположенными на передней панели, нельзя.

    Предлагается на переднюю панель устройства установить дополнительную кнопку «Вкл» с НЗ контактами. Кнопка (при нажатии) будет кратковременно разрывать цепь питания +5 Вольт, а при отпускании - (дребезгом контактов) устанавливать МЦПД в состояние «Включено». Просто, но этой кнопкой выключить МЦПД также нельзя (разве что постоянно держать её нажатой).

    3). Для улучшения записи от встроенного микрофона, над микрофоном (на верхней панели корпуса) и над гнездом «AUX» рекомендуется просверлить два отверстия диаметром 2 … 2,5 мм.

    4). Можно дополнительно установить стандартную телескопическую антенну для FM – приёмника. Однако чувствительность приёмника с антенной, жёстко проложенной внутри корпуса, вполне достаточна для качественного воспроизведения большинства просканированных FM-радиостанций.



    Уважаемые читатели!



    Предлагаем Вашему вниманию гуманитарный блок к статье МЦПД. Первая часть гуманитарного блока – четыре загадки радиотехнической тематики.



    Загадка - шутка №1.



    С розеткою дружит подруга. Амперы-часы бережёт.

    Девайс её - за процедуру - снабжающей мамой зовёт.



    Может быть, вам в большей степени понравится загадка, имеющая преувеличение и олицетворение. Попробуйте прочитать подсказку:



    Загадка №2.


    Связь с розеткой вечно гаджет тот ведёт.

    Даст «поесть» не больше, чем девайсик ждёт.





    Третья загадка по содержанию близка к первым двум.



    Загадка №3.



    С розеткою дружит она. Амперы-часы заливает.

    Когда же напьётся сама, девайсам «попить» дозволяет.



    Следующую загадку почти отгадала даже бот Алиса. Алиса ответила, что «она» - это утренний фитнес (утренняя гимнастика, или зарядка). Но «вернёмся к нашим баранам».



    Загадка № 4.



    Два «пальца» в розетку воткнув,

    она элексир потребляет,

     и гаджетам, сникшим совсем,

     заряд накопить позволяет.



    И последняя, пятая, загадка - шутка. В ней наличию рифмы придаётся большее значение, чем семантической наполненности текста загадки.



    Загадка № 5.



    Чтобы гаджет оживить нужно что-то подключить.

    Что растёт на грядке? - Уж точно (в рифму, хором)

     не «за ..... ».



      Если никакая мысль не промелькнула – разгадайте ребус.  Правда, он достаточно сложный и требует некоторые знания из химии, схемотехники и применение правил разгадывания ребусов.



    Ребус МЦПД №1 является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 25). И ещё одна подсказка: в ответе одно слово, взятое в кавычки и написанное с большой буквы. В ответе всего 9 знаков.



    Рисунок 25.


    Полный ответ к ребусу МЦПД №1:





    По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Подсказка. Омофон этого семибуквенного слова в двух словах можно охарактеризовать как «утренняя гимнастика».


    Ответ к ребусу МЦПД №1.

     Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «MTsPD_4work».


    Если ответ окажется правильным, вы получите комплект КД для изготовления МЦПД. Архив файла «MTsPD_4work» можно скачать здесь: mtspd_4work.zip [1.68 Mb] (скачиваний: 3)


    Дополнительная информация



    На сайте «Ervikom.ru» можно найти подробную КД для изучения работы похожих устройств под названием «FM_MP3-modul.pdf».



    Примечание



    В статье МЦПД использованы: ребус МЦПД №1 и 5 авторских загадок электронной тематики (ЗЭТ) № 107Б, № 107, № 107А, № 109; а также загадка по электронике (ЗпЭ) № 039.

    smile



    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
    Подборки: Bluetooth

    Регулятор мощности из диммера

    0
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    0
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 0.0 из 10 (голосов: 0 / История оценок)

    Добавить комментарий

    Привет, Гость!


    Зарегистрируйтесь

    Или войдите на сайт, если уже зарегистрированы...

    Войти

    Добавьте самоделку

    Добавьте тему

    Онлайн чат

    Последние комментарии

    Все комментарии
