При изготовлении настольного держателя цифрового осциллографа (далее просто НДЦО), наибольшую аккуратность в работе потребуют:
1). Сверление двух отверстий под резьбу М4 в корпусе осциллографа, сделанного из оргстекла.
2). Лужение тыловой поверхности зажима типа «крокодил», выполненной из нержавейки.
ВИДЕО
Здесь можно прослушать рецензию бота Алисы.
https://disk.yandex.ru/d/pcjGW3Imt_HPzA
Вот, что хотела сказать о НДЦО вечная студентка, умница-благоразумница, плод инженерной мысли, постоянная обитательница Яндекса, голосовая помощница, бот Алиса:
Начну, пожалуй, с критических замечаний:
1). Такое красивое оформление поделки и ... лишние 4 отверстия. Может быть они нужны для прикручивания держателя к столу?
2). Сколько крепежа угрохали на органайзер для инструмента! Не проще ли вместо органайзера установить большой пластиковый стакан или цилиндрический пенал?
3). Устанавливать и снимать осциллограф с держателя требует некоторого времени и отвёртку. Я бы робота с быстрыми защёлками пригласила на эти операции.
4). Этикетка на дне корпуса вряд ли нужна. Ведь рассмотреть её можно только вынув весь инструмент из органайзера. Хорошо, хоть переходники из барабана вынимать не нужно: они хорошо держатся.
Положительные моменты:
1). На барабане переходникам не тесно. Удобна опция вращения барабана для выбора переходников.
2). Все материалы, использованные в держателе для цифрового осциллографа, легко обрабатываются. Основание дюралевое, но тонкое. Органайзер и барабан – из нехрупкой пластмассы.
3). Дополнительно к держателю дано иллюстрированное описание изготовления различных переходников и доработка кабеля, прилагаемого к осциллографу.
4). Степень унификации переходников довольно высокая. Такие переходники помогут в работе и с другими КИП. Например, с тестерами и мультиметрами.
Советы:
1). Сзади осциллографа можно установить увеличенный органайзер для инструмента из 2-3 стаканов, а кабели, блок питания и переходники разместить в выдвигаемом ящике под дюралевым основанием.
2). Для повышения прочности крепления (и степени унификации поделки) винт М3, прикрепляющий органайзер, лучше заменить более толстым – М4.
3). Те, кто сделал описанные переходники, может по аналогии с доработкой кабеля для осциллографа, доработать шнуры от мультиметра.
4). Тем, кому больше нравится не настольное, а настенное крепление осциллографа, рекомендую статью «Доработка цифрового компактного осциллографа». Наберите 4 буквы (ДЦКО) в строке поиска на сайте «У Самоделкина» и через секунду - две эта статья отыщется.
Ой-ой-ой! Как бежит время! Мне пора возвращаться на Марс, чтобы получить результаты испытания на Демосе вашей предыдущей «земной» поделки. Объявляю конкурс на лучшую доработку держателя. Прилечу – подведу итоги.
Надеюсь, до скорой встречи!
Чтобы прослушать рецензию Алисы на мобильном устройстве вы можете воспользоваться QR-кодом:
Список сокращений, применённых в статье
БдП - барабан для переходников.
НДЦО - настольный держатель цифрового осциллографа (название статьи).
ОдИ – органайзер для инструментов.
Важная отличительная особенность. При разработке НДЦО использовались широко распространённые (легко доступные) и бросовые материалы: две пробки от сокового напитка и шесть колпачков от исписанного набора фломастеров.
Вторая отличительная особенность НДЦО в том, что дюралевое основание изготовлено из лёгкого и тонкого материала, который легко обрабатывается вручную (с помощью ручных инструментов).
Третья отличительная особенность. НДЦО имеет вращающийся БдП (барабан для переходников - наконечников для подключения кабелей), что убыстряет выбор требуемого в работе переходника. (Без функции вращения имелся «накопленный риск» уколоться о переходник с иглой).
Четвёртая отличительная особенность: НДЦО имеет статический ОдИ (органайзер для инструментов), который позволяет упорядочить доступ к инструментам, необходимым при настройке радиоэлектронной аппаратуры.
Пятая отличительная особенность: держатель значительно повышает удобство работы с осциллографом и предотвращает его нечаянное опрокидывание.
Шестая отличительная особенность НДЦО. Снятие и установку осциллографа (при необходимости) можно сделать с помощью всего лишь одного инструмента – отвёртки. Более того: снимать осциллограф с подставки потребуется, разве что, при укладке осциллографа в компактный кейс или футляр.
Седьмая отличительная особенность НДЦО. Наличие отверстий в шести головках болтов М4х6, выполняющих функцию ножек, позволяет создать дополнительный проволочный каркас для поделки.
Основной недостаток поделки – При изготовлении НДЦО требуется хотя и незначительная, но доработка осциллографа. И заключается она в следующем: в нижней части корпуса DSO138 сверлятся два отверстия диаметром 3,5 … 3,6 мм и в них аккуратно черновым метчиком нарезается резьба.
Второй недостаток. Из-за того, что дюралевое основание выполнено из тонкой (0,8 мм) пластины, в НДЦО сделаны шесть (а не четыре) ножек из декоративных болтов М4х6.
Для изготовления НДЦО потребуются:
1). Лист дюралюминия размерами 128 х 87 мм, не менее и толщиной 0,8 … 2 мм. - для изготовления основания;
2). Две пластиковые пробки диаметром 50 мм и высотой 13 мм. от бутылей ёмкостью 2 … 6 литров с сокосодержащим напитком;
3). Кусок тиснённого чёрного пластика для изготовления утолщителя БдП размерами 40 х 40 х 2 мм.
4). 6 колпачков (D = 13 мм; d = 11 мм; h = 40 мм) от набора исписанных фломастеров.
5). 6 стальных декоративных болтов М4х6 с комплектом шайб и гаек М4 – для ножек основания.
6). 9 винтов латунных с полукруглой головкой М3х8 с комплектом шайб и гаек М3 для крепления колпачков ОдИ и утолщителя БдП.
7). 3 винта латунных М4х20 с потайной или полукруглой головкой для крепления DSO138 и барабана для переходников.
8). 4 гайки М4; 2 шайбы и 1 шайба пружинная (для БдП).
Рисунок 01.

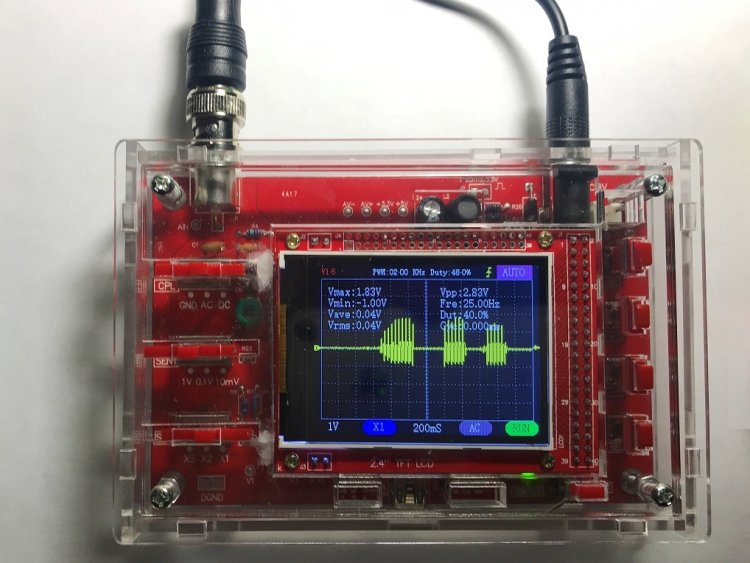

НДЦО пригодится владельцам самых распространённых цифровых осциллографов DSO138. А описание составных частей НДЦО, может пригодиться для фиксации в вертикальном положении подобной КИП. Особенно полезны для разных КИП будут описанные в статье переходники.
Не очень удобно работать с лежащим на столе (или на другой горизонтальной поверхности) и не закреплённым осциллографом. Считывание информации с дисплея будет гораздо комфортнее, если DSO138 расположить вертикально. Такое положение обеспечивает держатель, исключающий опрокидывание и обеспечивающий улучшенную неподвижность на рабочем столе.
Рисунок 01А.

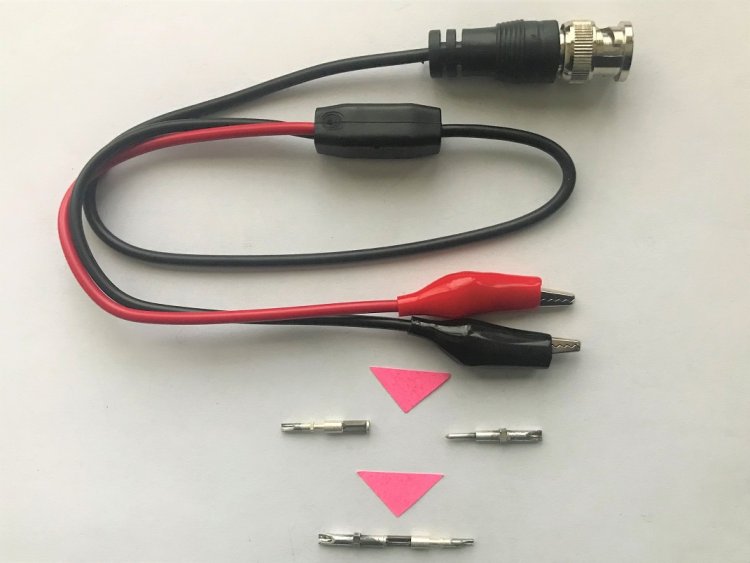

Кабель к осциллографу DSO138 также не очень удобен для работы. Зачастую, вместо зажимов типа «крокодил» удобнее использовать игольчатые щупы, а общий провод подключать в одинарные гнёзда (типа контрольных точек).

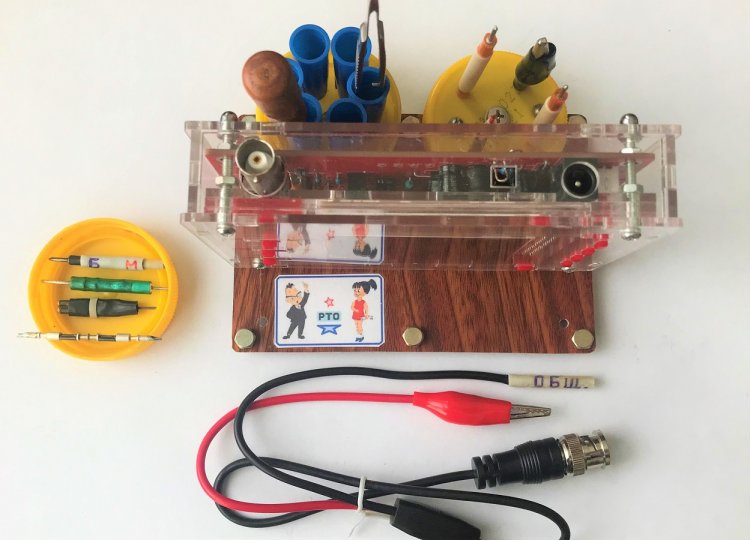

Рисунок 01Б.
После описанных в статье доработок и дополнений кабель, прилагаемый к осциллографу DSO138, приобретает вид, изображённый на рисунке 01Б. Дополнительно изготавливаются несколько переходников для больших (Б) и малых (М) штыревых контактов, имеющих диаметр 1,5 мм и 1,0 мм (соответственно). 4 штуки смотрите в жёлтой пробке слева и 4 штуки в барабане для переходников.

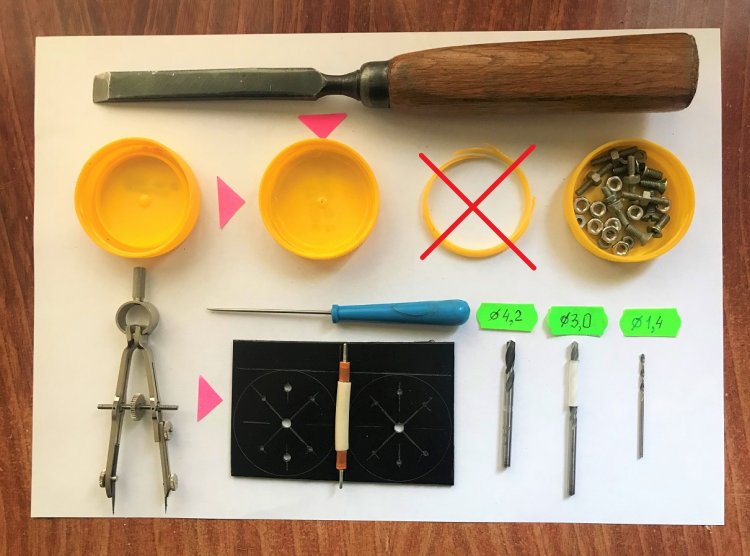

Рисунок 02.
Так изготавливается барабан для переходников. 1). Стамеской вырезается внутренний ободок крышки (пробки). 2). На кусочке чёрного пластика циркулем-балеринкой размечаются два утолщителя (один – резервный) для жёлтой пробки БдП. Утолщитель необходим для более плотной установки штыревых контактов переходников в барабан для переходников. НДЦО можно даже перевернуть и переходники - за счёт трения - не выпадут из своих «посадочных мест» (отверстий).

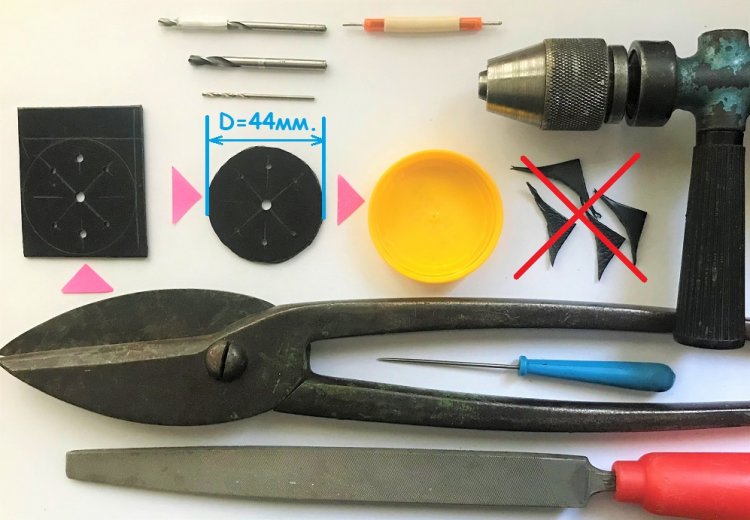

Рисунок 03.
Утолщитель вырезается ножницами по металлу и обрабатывается на плоском напильнике, зажатом струбциной на рабочем столе, до придания ему формы круга диаметром 44 мм. Расстояние между центрами центрального и «периферийных» отверстий может составлять, например, 13 … 14 мм.

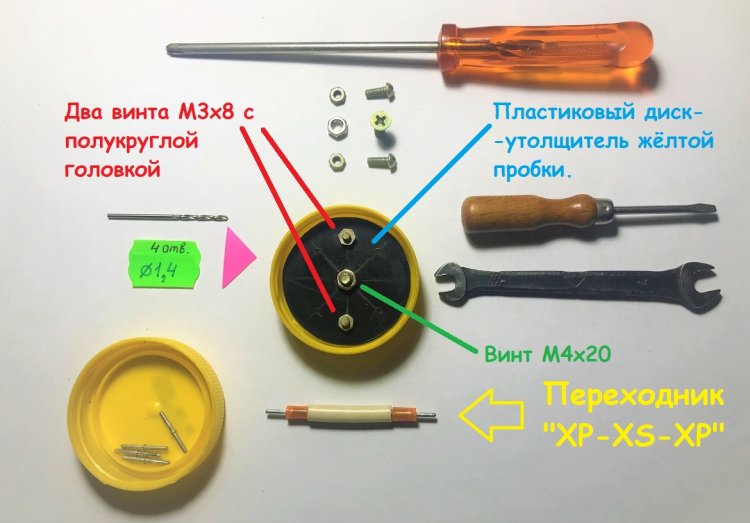

Рисунок 04.
В первую очередь сверлятся сквозные отверстия под винты М3х8 и накручиваются гайки. Это позволит исключить смещение пластикового диска (утолщителя) относительно жёлтой пробки при сверлении четырёх отверстий диаметром 1,4 мм. Следует обратить внимание что отверстия диаметром 1,4 мм позволят хорошо удерживать металлические штыри несколько большего (1,5 мм) диаметра. В каждом индивидуальном случае (в зависимости от имеющихся в наличии контактов от разных разъёмов) диаметры отверстий в БдП следует предварительно измерить и внести соответствующие коррективы.
Рисунок 05.

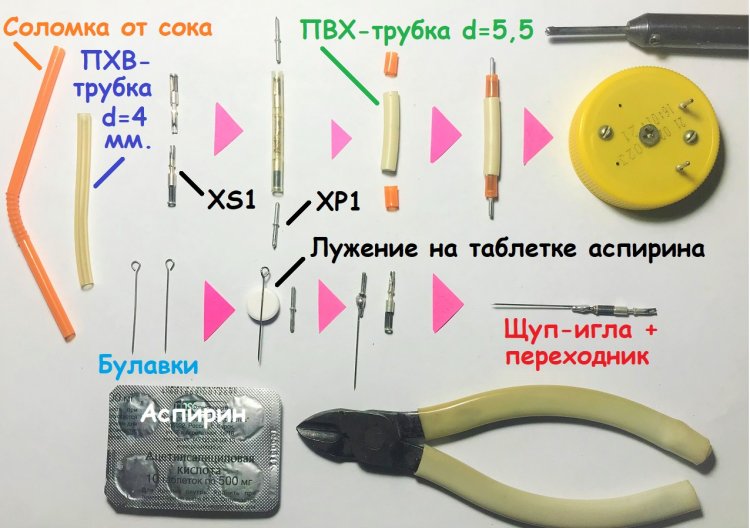

Здесь показано изготовление оперативно трансформируемого переходника типа «XP-XS-XP» с оранжевыми кольцами и со вставленными с обеих сторон короткими «XP1» - переходниками. Их в барабане установлено 2 штуки.
Также из булавки и коротких «XP1» переходников можно изготовить универсальный щуп-иглу. Надёжная спайка булавки и короткого «XP1» - переходника возможна, только если булавка со стороны кольца на длину до 5 … 7 мм будет тщательно облужена. Лужение нержавейки (это металл на поверхности булавки) следует делать нагретым жалом паяльника методом утопления кольцевой части булавки в таблетке аспирина (ацетилсалициловой кислоты). «Жалеть» таблетку не следует: облуживаемый конец булавки должен полностью погрузиться в таблетку. После этого несколько движений жалом паяльника по облуживаемой поверхности (уже вне таблетки) обеспечит качественное облуживание. Внимание: испарения от плавящейся таблетки аспирина достаточно токсичны и могут вызвать раздражение слизистых поверхностей глаз, носоглотки и затруднение дыхания. Поэтому лужение в таблетке аспирина следует вести на открытом воздухе или в хорошо проветриваемом помещении!!!
Рисунок 06.

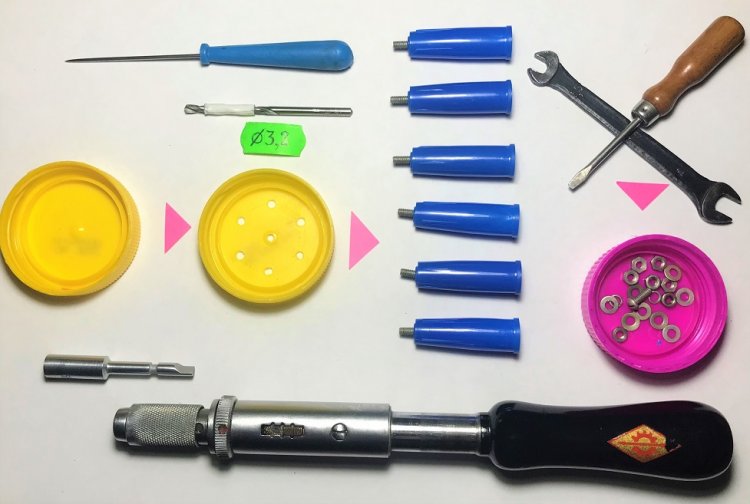

Органайзер для инструмента изготавливают из жёлтой пластмассовой пробки и шести колпачков от набора исписанных фломастеров. Вместо колпачков от фломастеров можно использовать колпачки от мочеприёмников. Важно только, чтобы подобранные колпачки хорошо вмещали в себя те инструменты, которые предполагается в них устанавливать. В простейшем случае (вместо колпачков) в жёлтую пробку можно установить пластиковый стакан. Стакан можно сделать, например, из 100-миллилитровой бутылочки от 3%-ной перекиси водорода (продаётся в аптеках), обрезав её верхнюю часть скальпелем или даже ножницами. Такая модернизация значительно (с семи до одного) сократит количество винтов, требуемых для изготовления ОдИ.
Рисунок 06А.

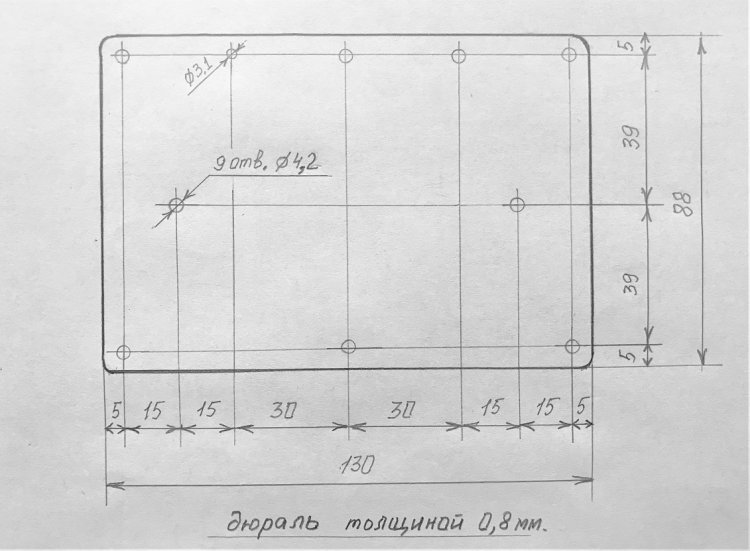

Чертёж дюралевого основания НДЦО, которое после изготовления, с двух сторон обклеивается самоклеящейся плёнкой «под дерево». Понятно, что размеры дюралевого основания при необходимости можно слегка изменить.
Рисунок 07.

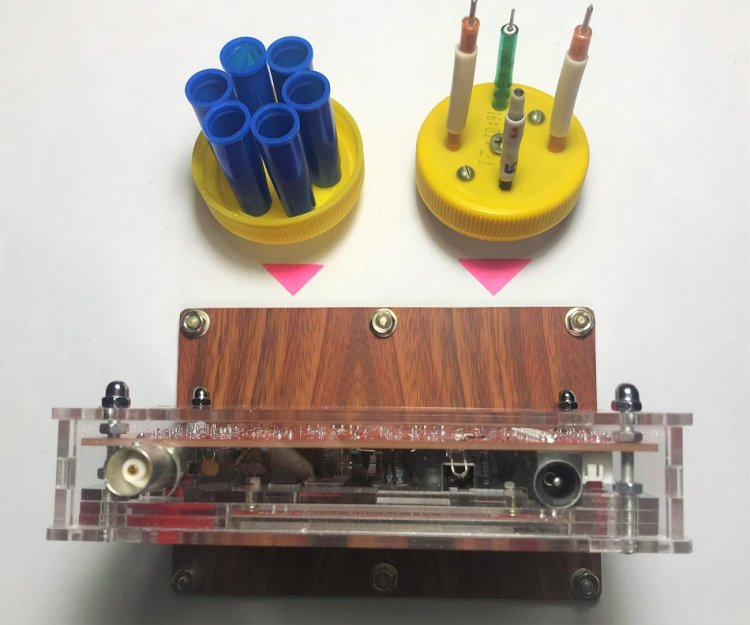

«Момент истины». Для «примерки» ставим осциллограф на основание и решаем вопрос: оснащать или не оснащать НДЦО органайзером для инструментов и барабаном для переходников. Если оснащать, то остаётся аккуратно просверлить два отверстия: d = 3,1 мм под ОдИ и d = 4,2 мм под БдП.
Рисунок 08.

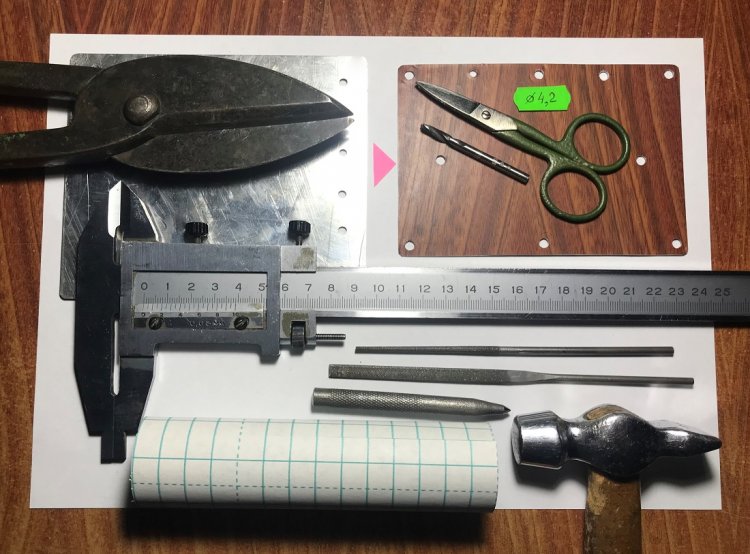

Дюралевое основание НДЦО изготовлено из листовой заготовки с ранее просверленными отверстиями. Поэтому при использовании «продырявленной» заготовки важно не попасть новым отверстием на старое. Неровности самоклеящейся плёнки, выступающие за габариты основания можно сточить однонаправленными движениями плоского надфиля.
Рисунок 09.

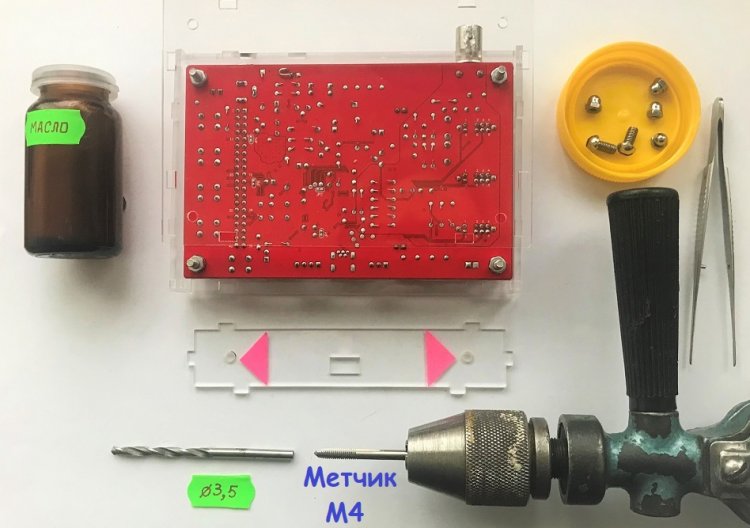

Для доработки собственно осциллографа, нижнюю стенку его корпуса следует снять и на стенке сделать 2 резьбовых отверстия под винты М4. Известно, что сверление отверстий и особенно нарезание резьбы в оргстекле – рисковое дело. Работать нужно не спеша, чтобы избежать растрескивания. Сверление и нарезание резьбы следует делать с обильной смазкой метчика. Сверло под резьбу М4 следует взять диаметром 3,5 … 3,6 мм, а при нарезании резьбы достаточно будет использовать один только черновой метчик. Проверив, как вкручивается винт, в большинстве случаев выяснится, что проходить отверстие ещё и чистовым метчиком будет излишним (и приведёт лишь к «болтанке» винта в резьбовом отверстии).

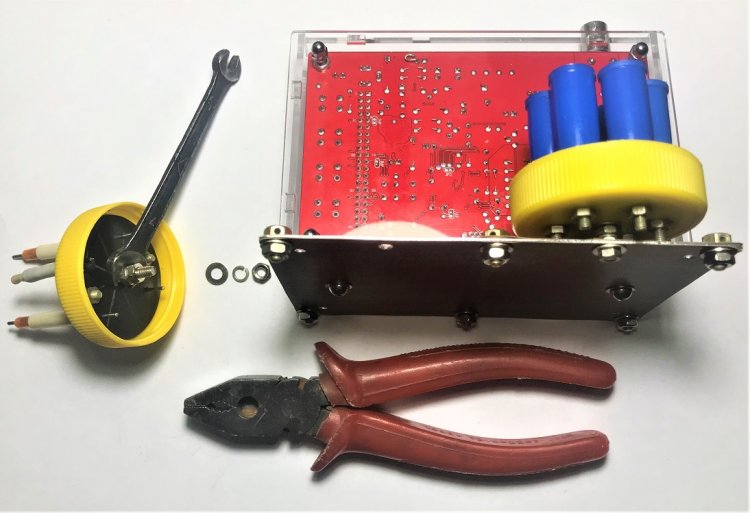

Рисунок 10.
Чтобы БдП был легко вращающимся, на винте М4х20 следует дополнительно накрутить и законтрить две гайки М4. Для этой нехитрой операции можно использовать рожковый ключ и пассатижи.
Рисунок 11.

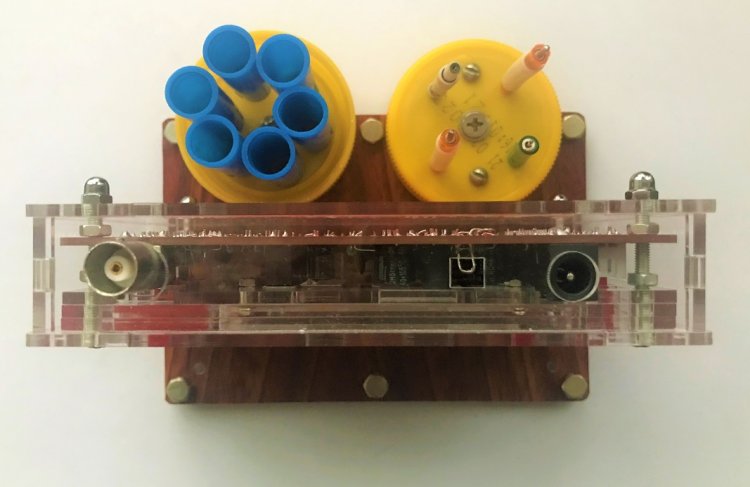

НДЦО в полном сборе. Осталось только приклеить и заламинировать этикетки «РТО».
Рисунок 12.

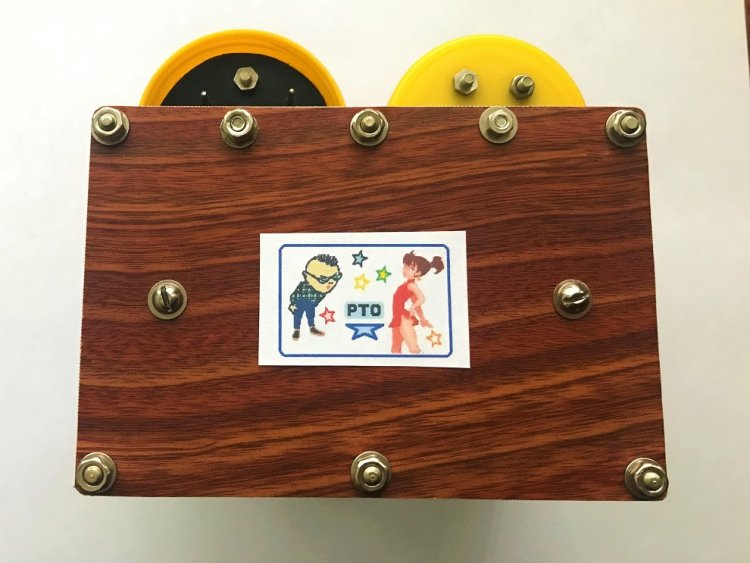

Вид на НДЦО снизу. Шесть болтов с гайками выполняют роль ножек. Два винта М4 с полукруглыми головками удерживают осциллограф. Оставшиеся два винта прикрепляют к дюралевому основанию БдП и ОдИ (винтом М4 и винтом М3 – соответственно). Для того, чтобы с 4 сторон от этикетки не было видно полос скотча, этикетка сначала ламинируется. А затем приклеивается на зачищенную мелкой шкуркой поверхность самоклеящейся плёнки, например, клеем ПВА.

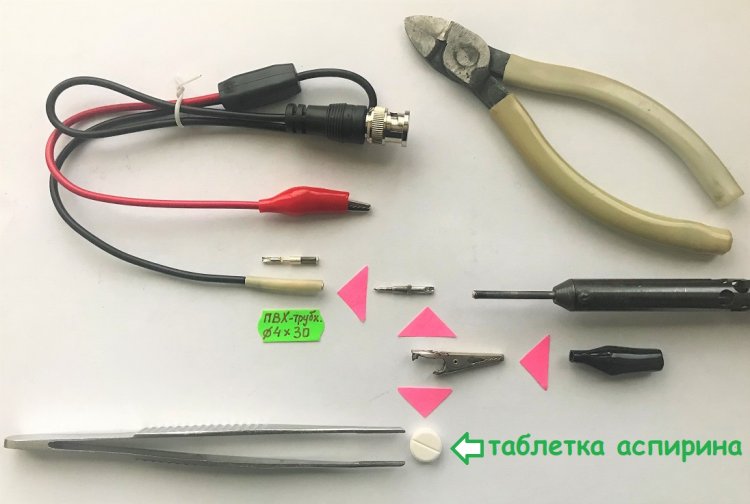

Рисунок 13.
Кабель к осциллографу DSO138 не очень удобен для работы (особенно с малогабаритными платами). Всему виной крупногабаритные зажимы «крокодилы». Вместо зажимов типа «крокодил» удобнее использовать щупы, оканчивающиеся острыми иглами. Однако и универсальный «крокодил» бывает полезен, поэтому чёрный зажим обрезается и переносится в переходник типа «XP – крокодил», а общий (чёрный) провод кабеля оснащается гнёздным контактом (d = 1,5 мм). Обрезанный «крокодил» очищается от остатков проводника, для чего его «лапки», обхватывавшие проводник, разгибаются поворотом лопатки отвёртки. Теперь «крокодил» готов к облуживанию в таблетке аспирина.
Рисунок 14.

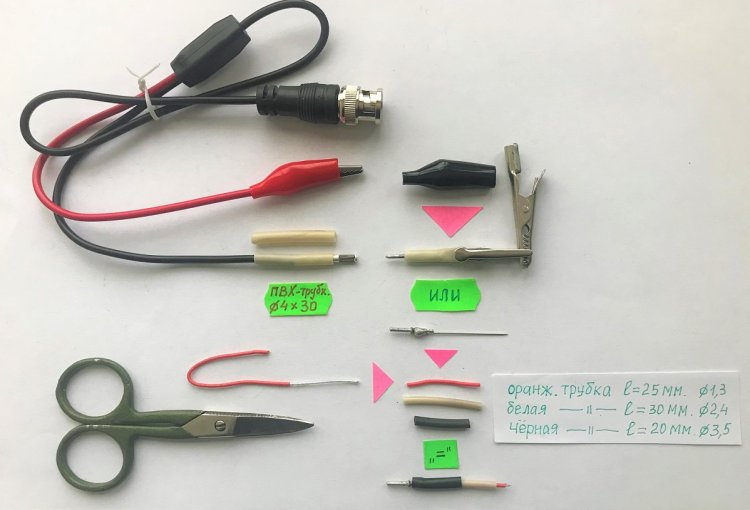

В «зубы» переходника типа «XP – крокодил» вставлен другой «крокодил». Именно в таком положении на переходник «XP – крокодил» можно будет одеть чёрный изолирующий полу-чехол.
Как «оформить» переходник, оснащённый иглой, показано в нижней части рисунка 14.
Рисунок 15.

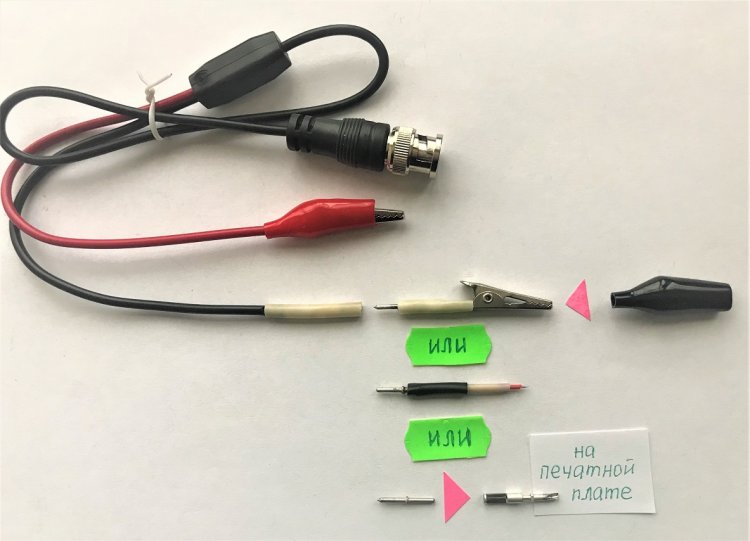

Три варианта переходников для общего («GND») проводника кабеля, прилагаемого к DSO138, показаны на рисунке 15.

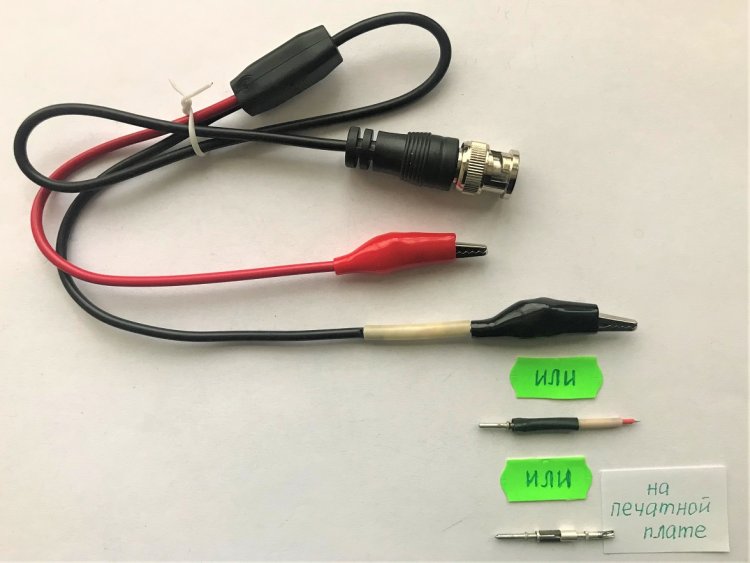

Рисунок 16.
То же самое, что и на рисунке 15, но в соединённом виде. Третий вариант переходника особенно полезен, когда в распоряжении радиолюбителя имеется большое количество гнёздных контактов, которые можно впаивать (без последующей выпайки) в печатные или макетные платы для подключения питания, входов, выходов и для контрольных точек.
Рисунок 17.

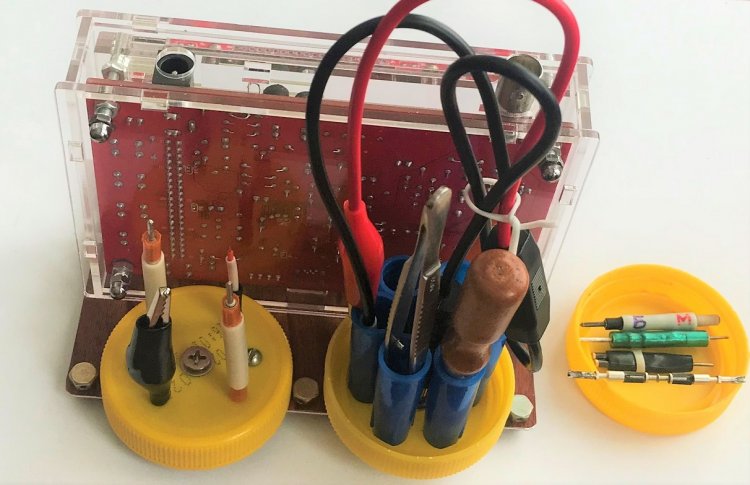

НДЦО в сборе. В жёлтую пробку, расположенную справа, положены ещё 4 дополнительных переходника. Два из них можно устанавливать в барабан, если в нём просверлить ещё два «посадочных» отверстия. На рисунке 23 центры этих отверстий намечены красными точками.

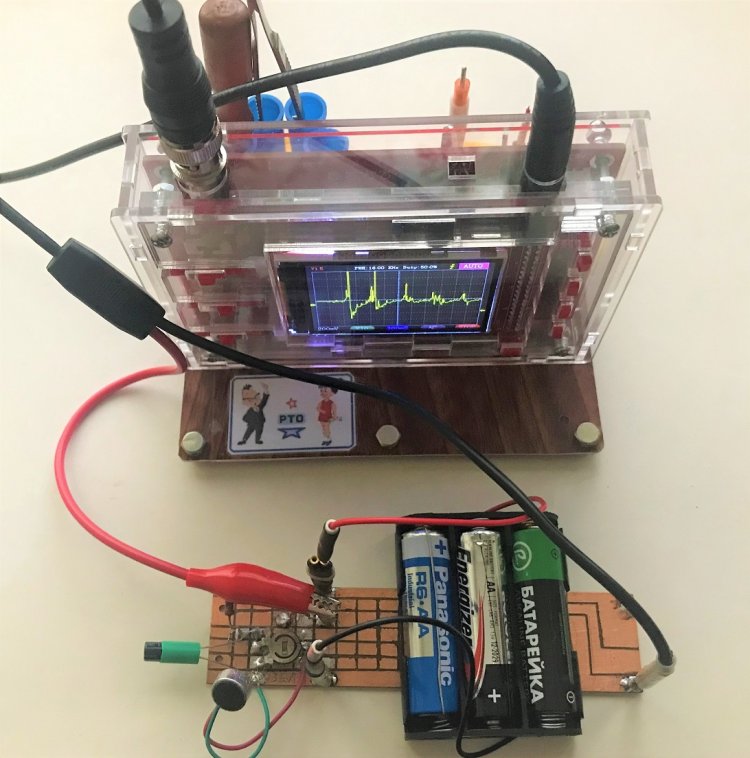

Рисунок 18.
НДЦО в работе при проверке осциллографом микрофонного усилителя, монтажная плата которого оснащена разными переходниками с контактами диаметром 1,5 мм.

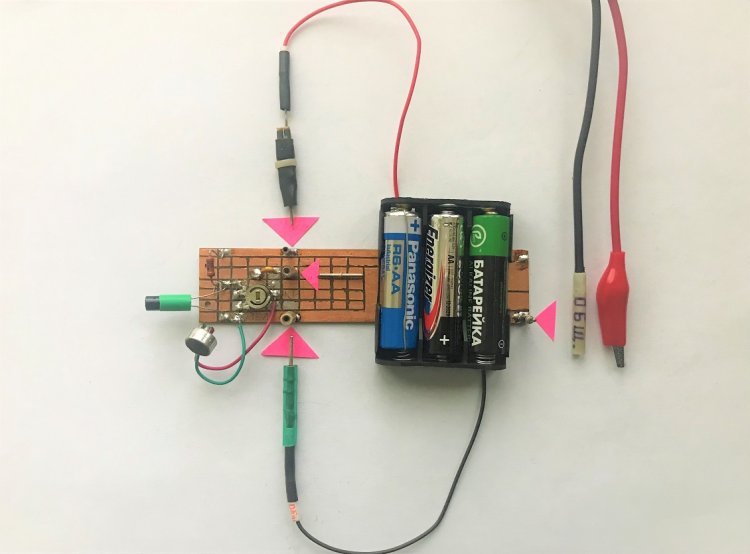

Рисунок 19.
То же, что и на рисунке 18, но с отключёнными переходниками (для лучшего обзора). Красные стрелки-треугольники показывают какой штырёк к какому гнездному контакту может быть подключён.

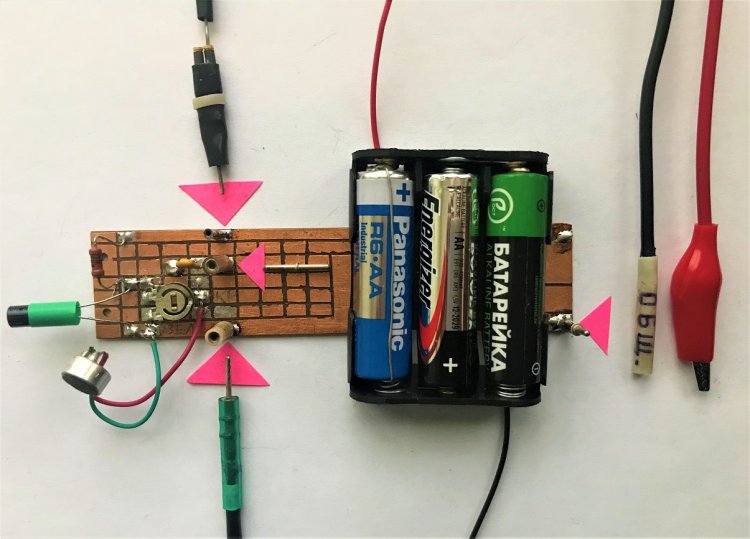

Рисунок 20.
Рассмотрим те же переходники, штырьки и гнёздные контакты в увеличенном масштабе. Обратите внимание на наиболее часто применяемый переходник–раздвоитель в форме буквы «Y» (слева вверху). Его левое гнёздное окончание (также, как сделано и с правым) можно превратить в штыревое, установкой в него слегка изогнутого (в виде волны) отрезка канцелярской скрепки.

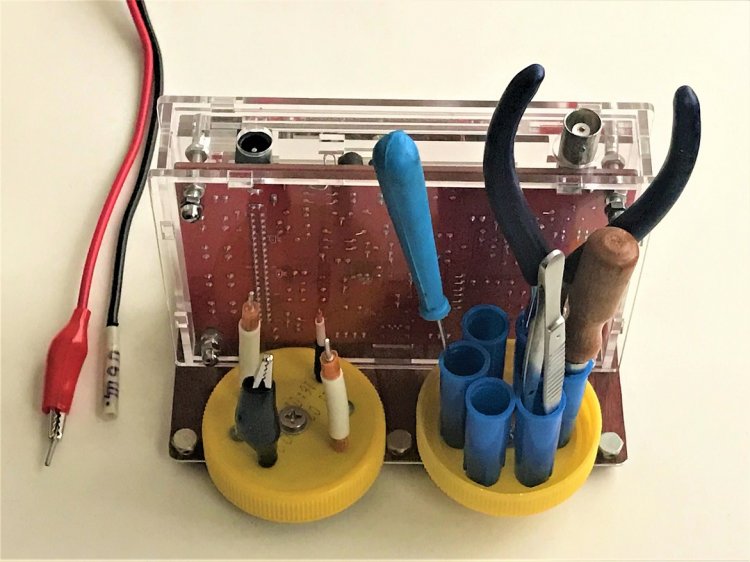

Рисунок 21.
НДЦО в сборе. Вид сзади – сверху. В зубы красного «крокодила» вставлен переходник типа «XP1» (полное изображение переходника приведено на рисунке 05).
Рисунок 22.

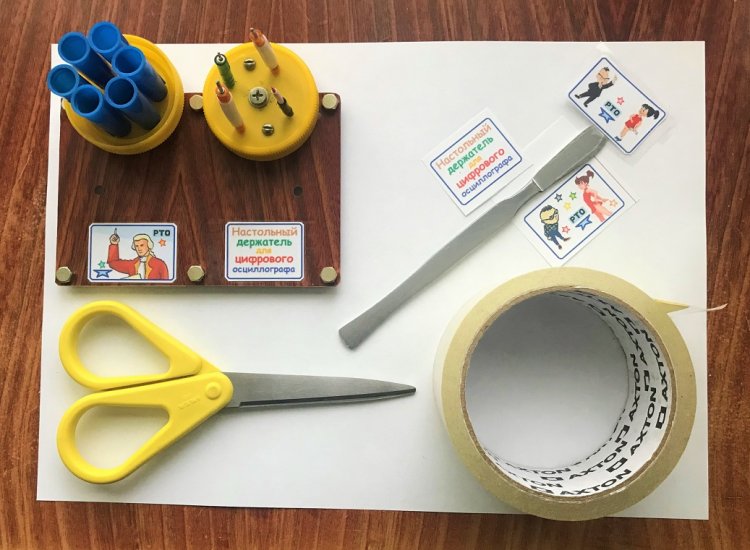

Ламинирование и приклеивание этикеток. Чтобы этикетки прикрепить большим по площади кусочком скотча, осциллограф (на время ламинирования) рекомендуется снять с дюралевого основания. «Прицеливаться» при прикладывании этикеток к основанию можно с помощью скальпеля, к кончику которого скотчем прижата этикетка.
Рисунок 23.

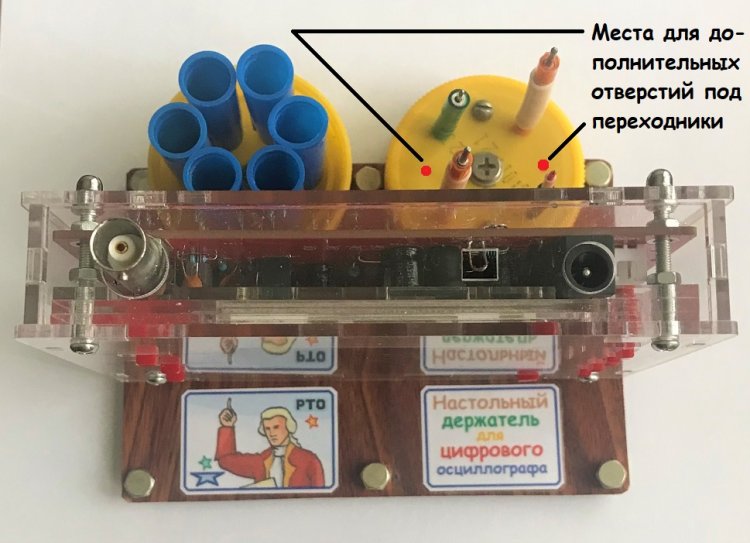

Два дополнительных переходника можно установить в барабан, если в нём просверлить ещё два «посадочных» отверстия. На рисунке 23 центры этих отверстий намечены красными точками. Такое расположение не нарушит общей симметрии. В зависимости от типа выбранного переходника диаметр этих «посадочных» отверстий может быть 1,4 мм или 0,9 мм.
И последнее: при выборе переходника прокрутите барабан для лучшего (открытого) доступа к нужному. Если вы будете пытаться «выцепить» переходник, расположенный в неудобном положении, то есть немалый риск уколоться об остриё переходника с иголкой. Мелочь, а последствия могут проявить себя негативно.
Рисунок 24. Этикетки (выбрать и вырезать).
Этикетки и картинки на корпус распечатываются на цветном (лазерном или струйном) принтере. Выбранные этикетки вырезаются канцелярскими ножницами, «ламинируются» и приклеиваются к зачищенным мелкой шкуркой местам на верхней и нижней стороне дюралевого основания, например, клеем ПВА.
Информация любителям усовершенствований
1). Барабан для переходников можно сделать не на четыре, а на шесть «посадочных» мест.
2). 6 колпачков от фломастеров можно заменить всего одним пластиковым стаканом.
3). «Сигнальный» (красный) проводник, ведущий к зажиму «крокодил» кабеля, прилагаемого к осциллографу DSO138, можно доработать аналогично чёрному. А вместо переходника «XP-крокодил» использовать переходник-щуп с иглой.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье НДЦО. Первая часть гуманитарного блока – четыре загадки радиотехнической тематики.
Загадка - шарада №1.
Две первые буквы у ноты отбили.
Для третьей-четвёртой – от мух звук смягчили.
Чтоб букв только шесть в слове сём получили,
Из БАКа последнюю мы исключили.
Может быть, вам в большей степени понравится загадка, требующая некоторых теоретических знаний из профессии портного. Попробуйте прочитать подсказку:
Загадка - шарада №2.
Сначала «край ткани после отреза»
Четвёркою букв кратко ты запиши.
И двойкою первых (из букв алфавита)
В обратном порядке ответ доверши.
Третья загадка также является шарадой, но достаточно сложной лишь в первой её части.
Загадка - шарада №3.
То, что бывает в глазах и в желудке
Мы записали как первую часть.
А для второй - мы из слова «собака» -
Слог номер два будем важным считать.
Загадки, построенные с прямым описанием ситуации, тоже не представляют особой сложности. В крайнем случае – разгадайте ребус.
Загадка №4.
Бывает по дереву, и по металлу.
Смените резец, если тупость «достала».
Но если отверстие вдруг повстречалось,
В два метчика нужное вам выполнялось.
Вторая часть гуманитарного блока – ребус НДЦО №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 25). И ещё одна подсказка: в ответе всего 6 букв.
Рисунок 25.
Полный ответ к ребусу НДЦО №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «NDTsO_4work». Если ответ окажется правильным, вы получите комплект фотографий и чертежей для изготовления НДЦО. Также, вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «NDTsO_4work» можно скачать здесь:
Дополнительная информация
Промышленные варианты крепления для КИП можно посмотреть на сайте в каталоге АО «ЭКСИС».
Демонстрацию внешнего вида НДЦО смотрите на видео (26544 кБ), расположенном в самом начале статьи.
