Катушки индуктивности – неотъемлемая часть электронных схем, особенно значимая в радио конструировании – выделение нужных сигналов связано с резонансом в колебательных контурах. Немало здесь и разного рода фильтров также требующих работ с индуктивностями. Измерение их значения, задача не столь простая и выполняется несколькими способами разнообразными приставками к распространенным измерительным приборам и приборами отдельными специализированными. Фабричными и самодельными. Погрешность измерений обычно весьма велика и увеличивается при наличии в катушке сердечника и вблизи границ возможных измерений. Предложенный способ измерения индуктивности довольно громоздок и не слишком подходит для потоковой работы, зато очень прост и не требует специализированных приборов. Нужен только осциллограф или НЧ генератор с частотомером – приборы обычные для средней настольной любительской радио лаборатории.
Что потребовалось для работы.
Набор инструментов и материалов для радиомонтажа, осциллограф, мелочи.
К делу.
Небольшой универсальный китайский тестер меряет многое и быстро, выдает готовый результат. Однако, катушки контурные, по крайней мере, для КВ – небольшой индуктивности, ему не по зубам.

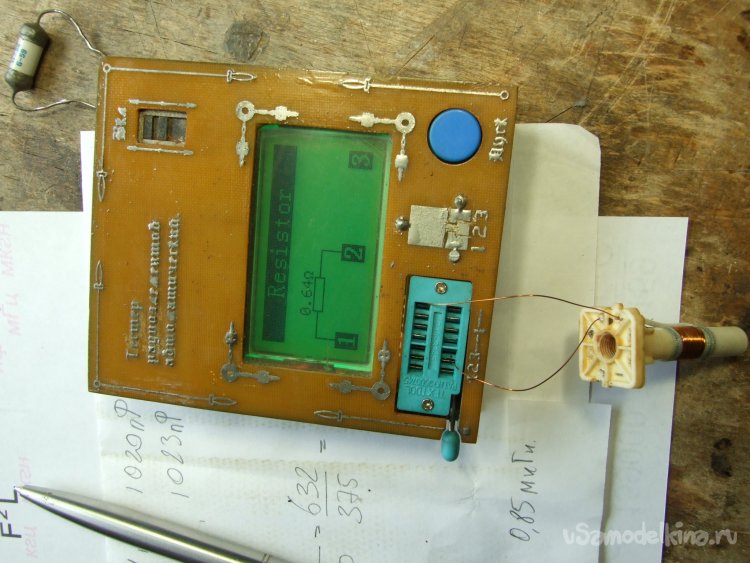

Фото 2. Одна из катушек диапазонного фильтра радиоприемника на 80 м. Намотана на удобном стандартном каркасе от старого ЧБ телевизора. Внутри сердечник из карбонильного железа, алюминиевый экран снят. Индуктивность ее невелика и приборчик определяет катушку только как омическое сопротивление.

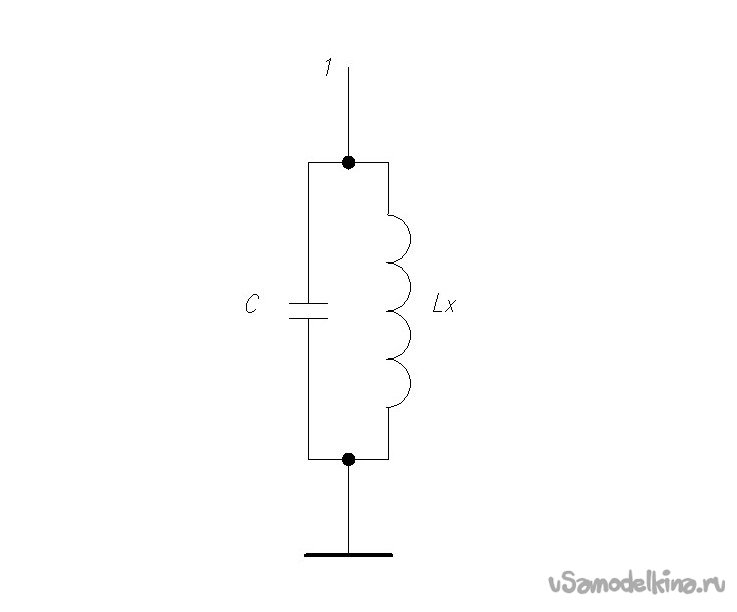

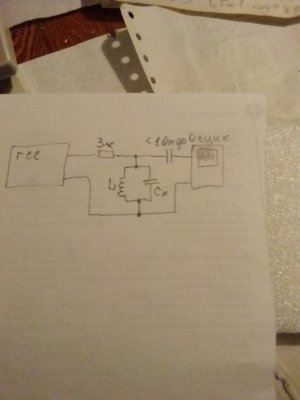

Рис. 3. Из исследуемой катушки и образцового конденсатора собираем параллельный колебательный контур. Применил старый керамический конденсатор на 92 пФ. В точку 1 подаем прямоугольный сигнал частотой в несколько кГц, амплитудой в пару вольт. Удобно с генератора, но можно воспользоваться и сигналом калибратора осциллографа. Получившиеся ударные колебания подаем на вход осциллографа через конденсатор минимальной емкости и определяем их частоту.

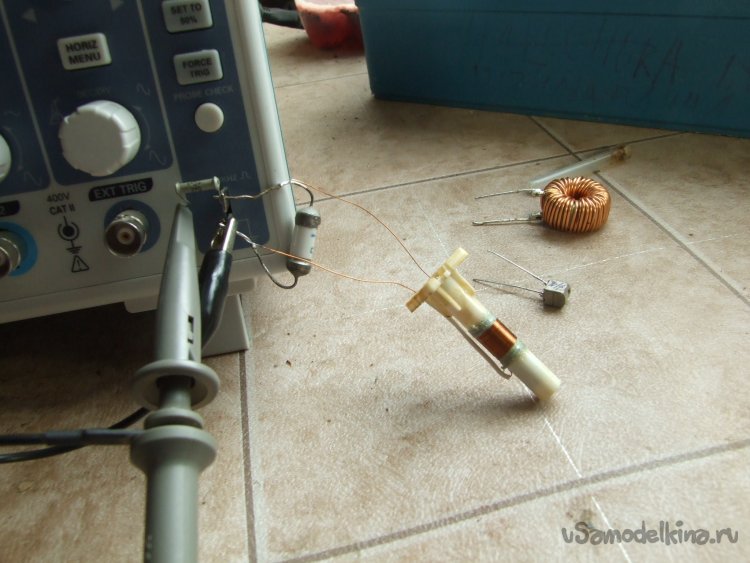

Фото 4. Контур подключенный к непременному калибратору осциллографа, здесь это две никелированных ламели. Выводы элементов спаял, к калибратору прижал прищепками от самого измерительного кабеля. Конденсатор связи – в несколько пФ.

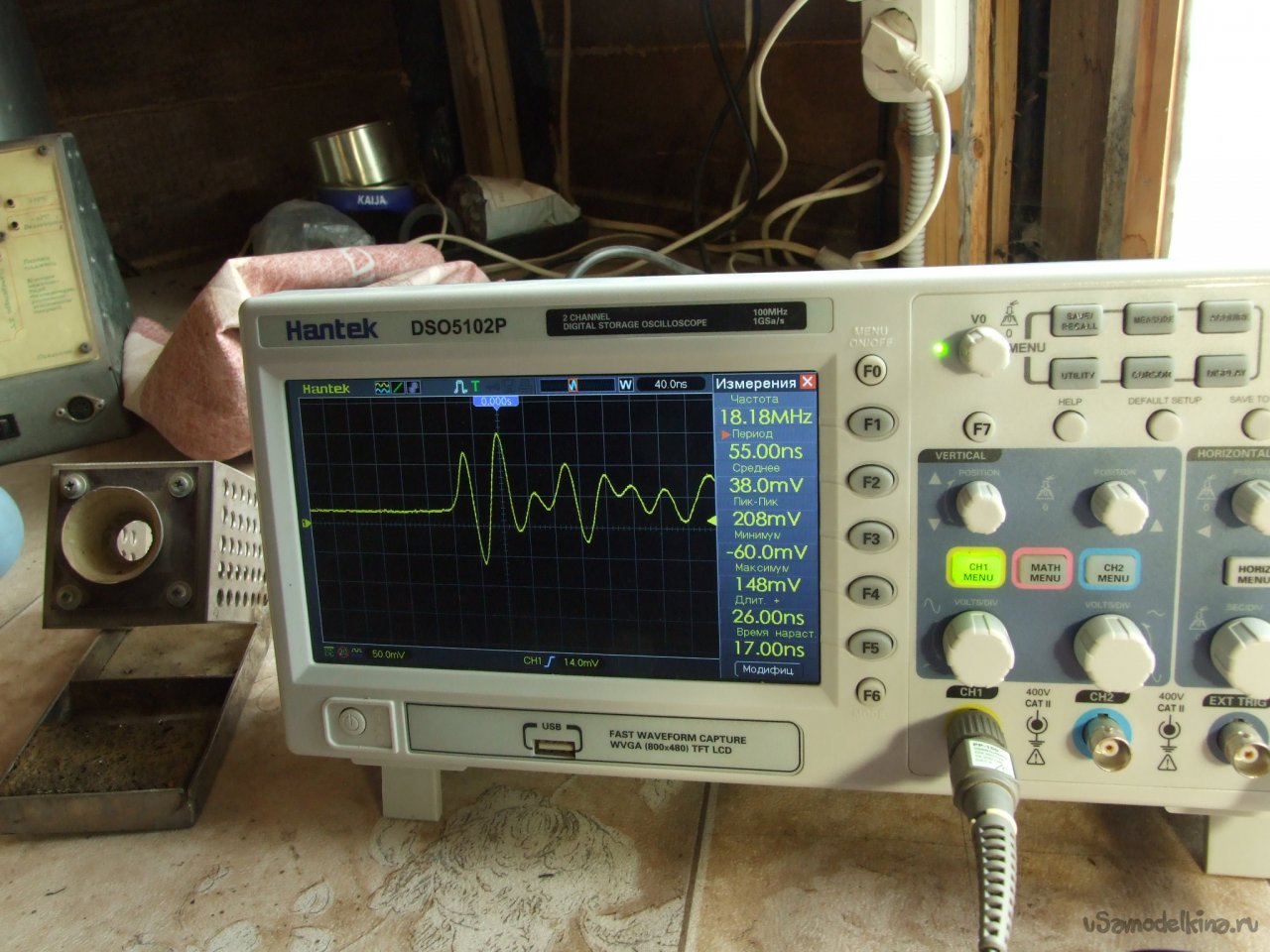

Фото 5. Развернув пошире один из всплесков и удержав его на экране получил фото затухающего импульса, тут же нарисовалась и его частота.
Фото 6. Подставив данные в общеизвестные формулы вычислил индуктивность катушки.

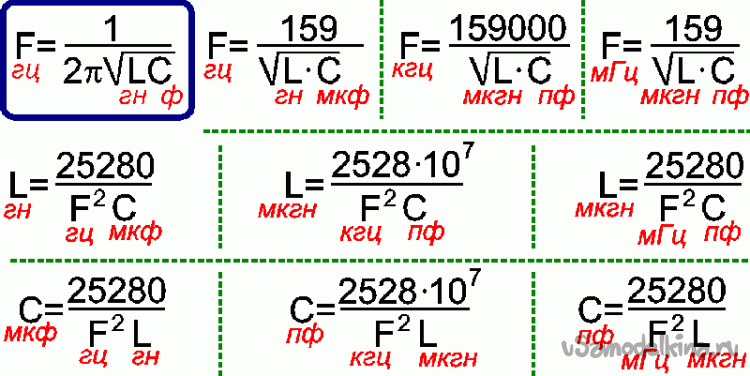

Рис. 7 Подборка формул для работы с контурами.
P.S. Способ громоздкий и в некотором роде аварийный, тем не менее можно использовать для редких работ такого рода и для контроля других более удобных способов измерения в сомнительных случаях. Несколько убыстрит измерения мини-стенд с удобными зажимами и простейшая программа пересчета для ПК, хоть даже и в виде электронной таблицы Excel.
Babay Mazay, апрель, 2023 г.
