Всем привет, в сети есть схемы много разных схем для проверки якорей электроинструмента. Каждая схема обладает своими преимуществами и возможно недостатками.
Я хочу рассказать и показать работу схемы, которую я собрал достаточно давно. В девяти случаях из десяти мне удаётся определить межвитковое замыкание в якоре, статоре или в маломощном импульсном трансформаторе.
Из недостатков, не возможность проверки обмотки якоря бесконтактным методом...

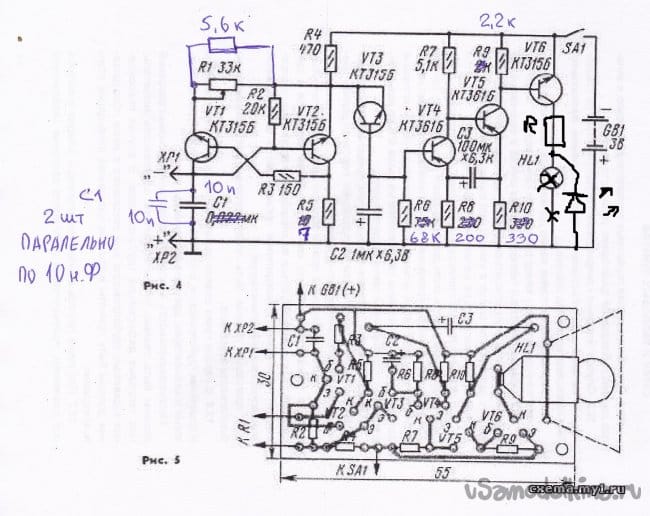

Схема этого прибора была опубликована в журнале РАДИО 1990 г. номер 7
![Прибор для проверки якорей электроинструмента и не только]()
Генератор на транзисторах VT1, VT2 не имеет постоянной частоты, она зависит от ёмкости конденсатора С1 и проверяемой обмотки(индуктивности), подключенной к выводам ХР1 и ХР2 этого генератора.
Переменным резистором создаётся необходимая ПОС(Положительная Обратная Связь), для устойчивой работы генерации.
VT4, VT5 генератор с усилителем сигнала, который обеспечивает три визуального состояния лампы накаливания HL1:
Горит, моргает, не горит.
Режим работы зависит от напряжения смещения на базе транзистора VT4.
Принцип работы сего устройства: Если выводы ХР1 и ХР2 замкнуть между собой, генератор на VT1 и VT2 не может возбудиться и не генерирует импульсы. Генератор на VT4, VT5 не работает, его транзисторы открыты и лампа HL1 светится в полный накал, сигнализируя о целостности цепи(типо тестовая проверка).
Если подключить к контактам ХР1 и ХР2 исправную обмотку якоря, то начинает возникать генерация генератора на VT1, VT2. Переменным резистором изменяем глубину ПОС до появления устойчивой генерации, при этом напряжение смещения на базе VT4 увеличивается и генератор на VT4, VT5 начинает работать, лампа HL1 моргает. Частота моргания зависит от индуктивности проверяемой катушки и положения движка переменного резистора R1 глубины ПОС.
Если окажется, что проверяемая обмотка имеет короткозамкнутые витки, то из-за практически отсутствия добротности контура, генератор на VT1, VT2 не запустится, транзистор VT2 будет открыт и лампа HL1 будет постоянно светиться в полный накал, как и при короткозамкнутых выводах ХР1 и ХР2.
В случае обрыва транзисторы VT4, VT5 закроются и лампа HL1 потухнет.
Люди на форумах пишут, что так же можно проверить р-n переходы, но я предпочитаю полупроводники проверять стрелочным тестором, если есть такая возможность.
В редких случаях в самом крайнем положении движка переменного резистора R1 лампа HL1 может засветиться, в таком случае необходимо немного увеличить сопротивление резистора R3, до погасания лампы HL1.

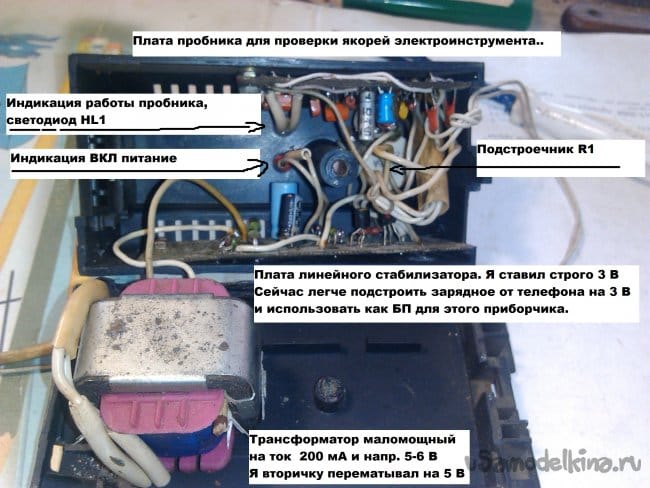

Мне не понравилось большая инерционность лампы накаливания при большой частоте моргания, начинает слабо светиться и может сложиться ложное мнение об исправности обмотки. И я просто заменил лампу на яркий белый светодиод, подключив его через гасящее сопротивление(Подбирается в зависимости от типа имеющегося светодиода)
Ну и конечно же мне пришлось подобрать некоторые номиналы в моём конкретном случае, что бы схем заработала адекватно. Возможно это связано с разбросом параметров используемых мной транзисторов.
![]()
![]()

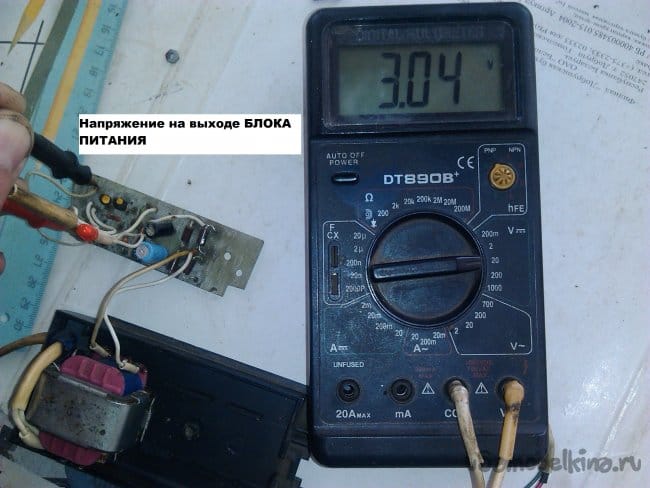

Эта схема очень критична к величине питающего напряжения, крайне необходимо питать стабилизированным источником напряжения 3 В
![]()

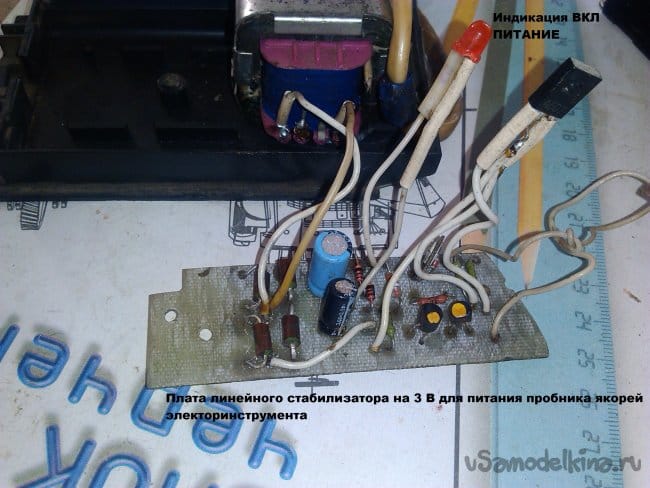

Я использовал классический трансформаторный БП с линейным стабилизатором напряжения.
![]()
Возможно питание от 3 батареек 1,5 В или аккумуляторов, обязательно через 3 Вольтовый стабилизатор!
