    Восстановление работоспособности цепной аккумуляторной мини-пилы


    Практически неизбежным, как не отмахивайся, кармическим долгом мастера-самоделкина становится ремонт и обслуживание всякой бытовой всячины, среди которой часто попадается и электробытовые приборы, электроинструмент — ну а как же! Причём к тенденции вещей одноразовых, неремонтопригодных и быстроломающихся, с которой граждане кое-как уже смирились, похоже добавилась и новейшая — плохое качество ручных операций, вплоть до…

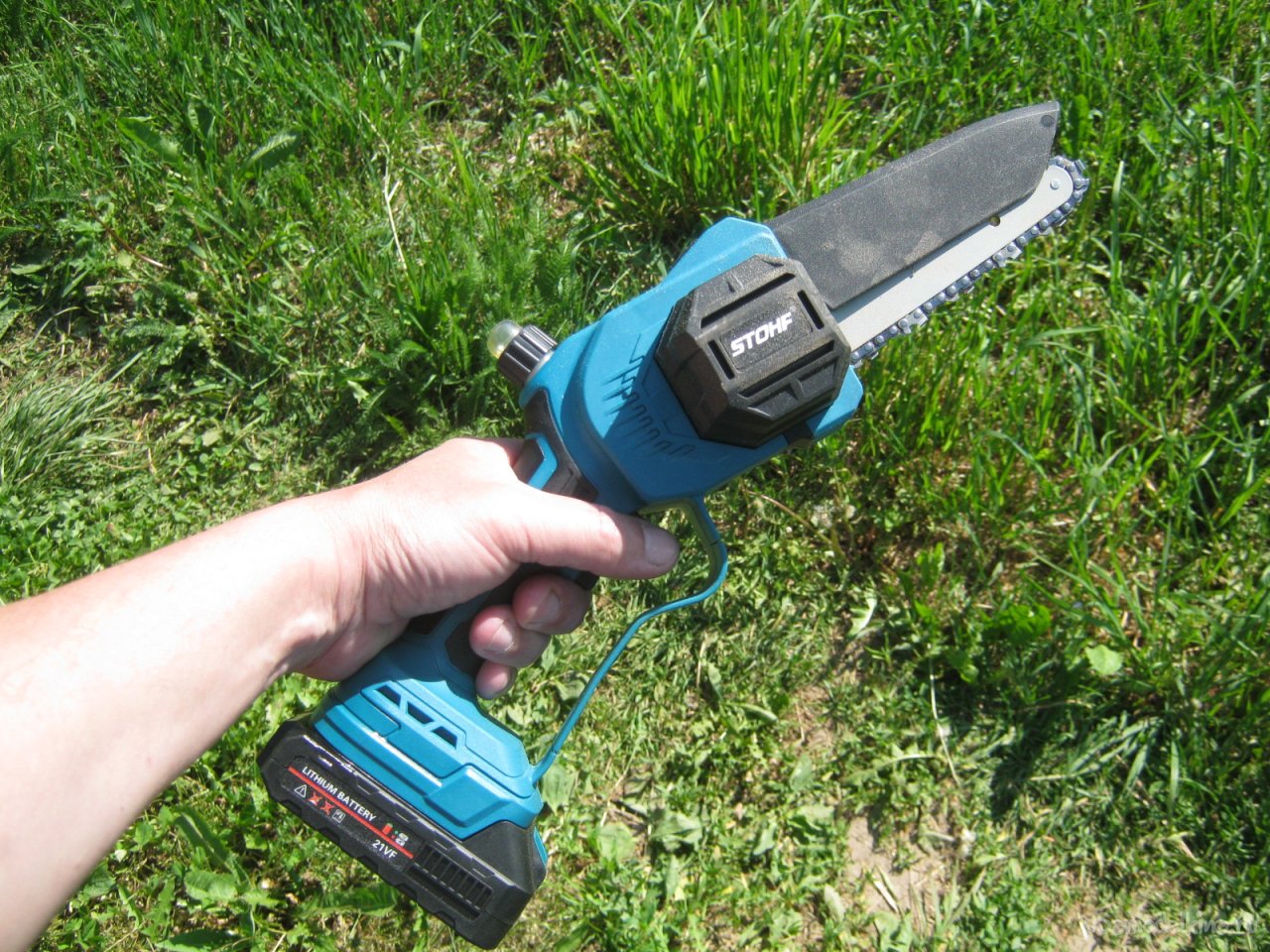

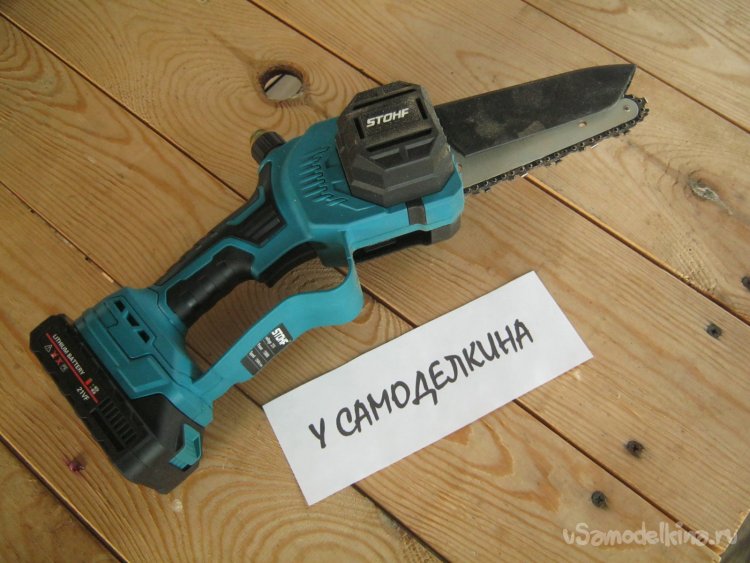

    Фото 2. Знакомьтесь, наш пациент — аккумуляторная мини (микро?) пила. Ничего особенного, размером с шуруповёрт, крохотная шинка с тонкой цепью. Изготовитель неизвестен, модель для магазина оказалась новой, гарантию дали условную — всего месяц. Среди ряда коллег, однако, выделилась как будто бы приличным исполнением, хорошо легла в руке, цвет тоже устроил. Пара аккумуляторов, чемоданчик, встроенный бачок с полуавтоматической подачей масла на цепь — важное дело!, культурный индикатор разряда батареи — показывает оставшийся заряд в процентах


    Инструмент бодро жужжал в магазине и дома без нагрузки, с веточками не толще мизинца тоже справлялся хорошо, но моментально впадал в кому, стоило только чуть его нагрузить — попытаться отпилить ветку покрупнее.


    Неисправность выглядела так: нормальный рабочий рокот механизма, прерывался этаким щелчком и пила засыпала, на любые манипуляции с органами управления реагировать переставала. Помогала перезагрузка — снятие и установка батареи питания. Причём разок нагруженный инструмент выключился не с ходу и даже пахнуло характерным дымком — ни с чем не сравнимый запах палённой изоляции. Аккумуляторная батарея при этом мгновенно разряжалась.


    Удачно подмечено — после каждой такой аварии образовывалась небольшая щель между электромотором в кожухе и корпусом инструмента. Мотор явно становился на своё место при небольшом внешнем усилии рукой.


    Фото 3. Батарейная электропила с отсоединённой шиной и пильной цепью. Чёрная припухлость — бесщёточный электромотор

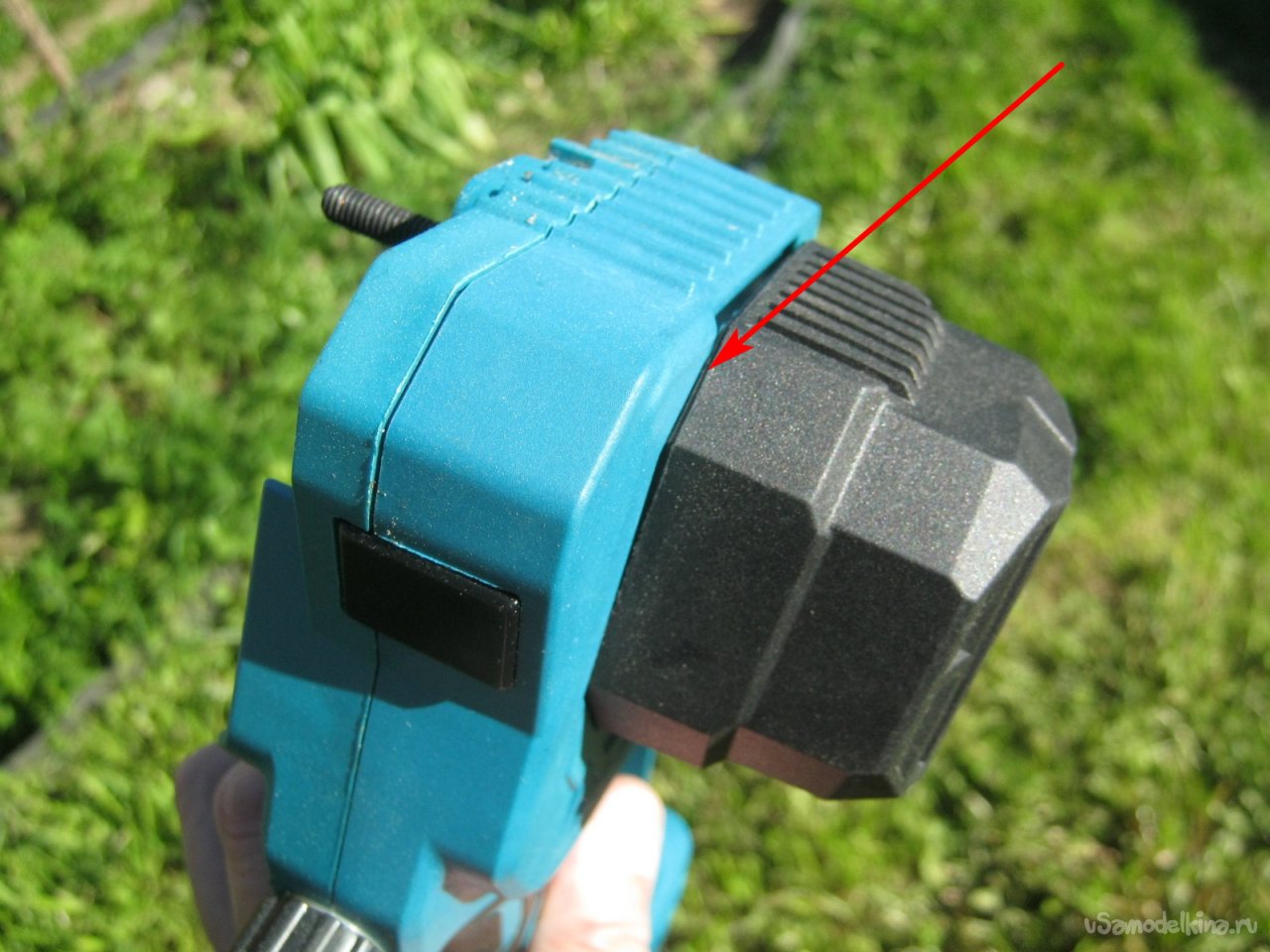

      Фото 4. Тот самый перекос мотора, стрелочкой отмечена образующаяся и почти не заметная щель


    В целом, ситуация более или менее понятна: мотор плохо закреплён, перекошенные шестерни редуктора заклинивают, срабатывает защитная автоматика.

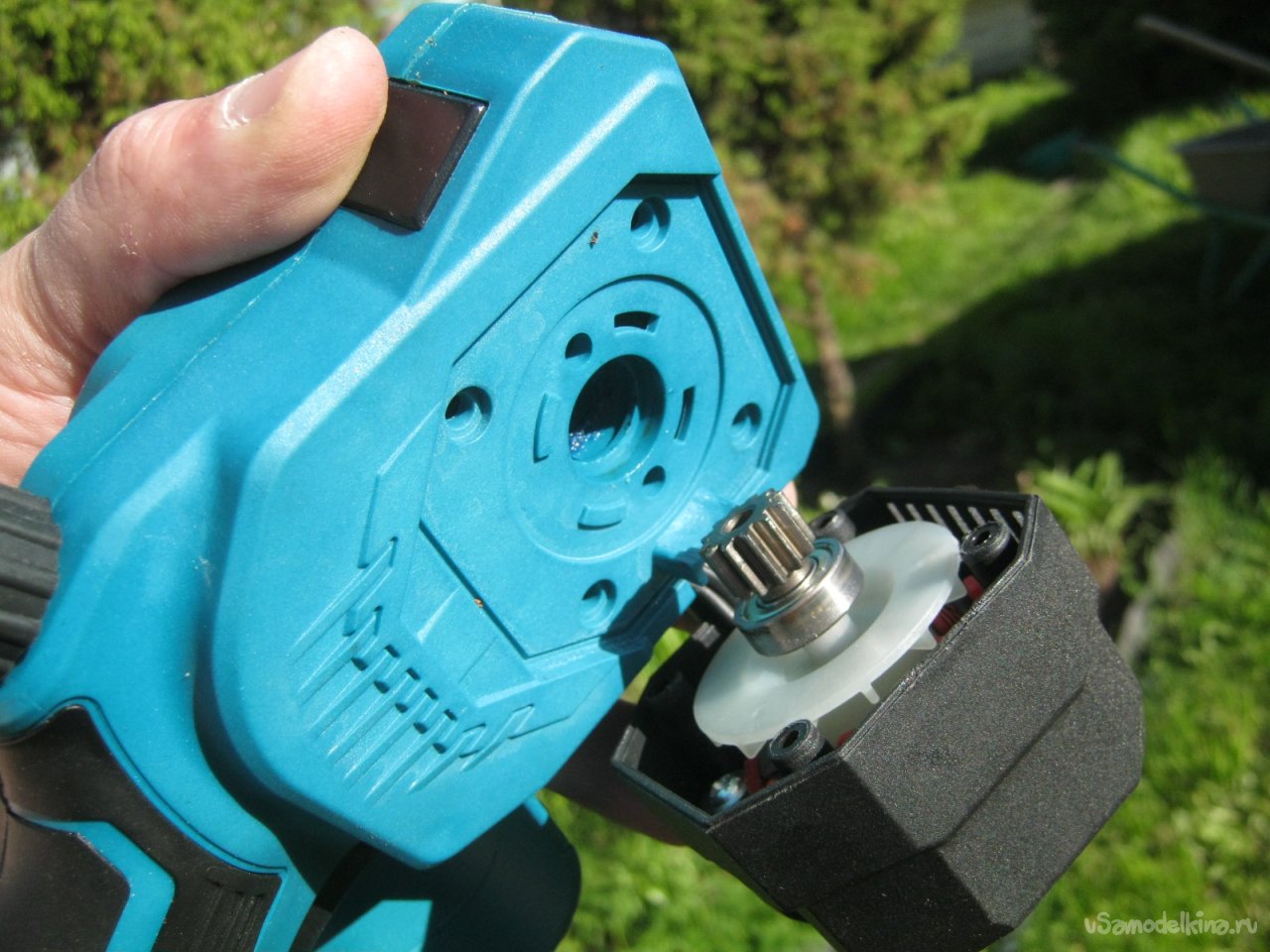

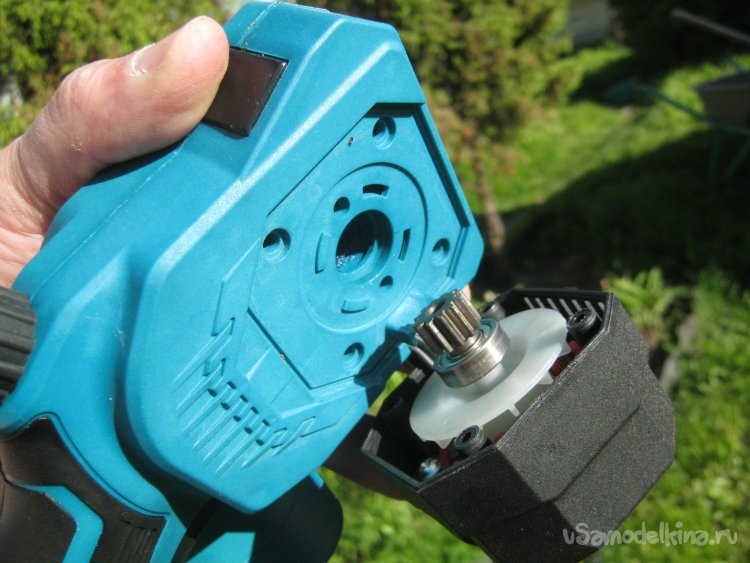

    Фото 5. Чуть примерившись и поаккуратнее нажав, удалось полностью отстыковать моторный отсек — удивительное дело, он оказался установлен только лишь на одной крупной ассиметричной защёлке и нескольких штырях-направляющих. «Непродуманная конструкция», — понимающе покивал я своим мыслям, и уже думая как бы получше закрепить мотор винтиками, сообразил, что эти самые направляющие и есть места для нормального крепежа — обычных саморезов. Изнутри, в имеющиеся пластиковые приливы. Их просто не установили при сборке, два крупных силовых узла держались буквально на честном слове — на технологическом пластиковом крепеже — какой то оголтелый саботаж или вопиющее разгильдяйство, вкупе с отсутствием ОТК

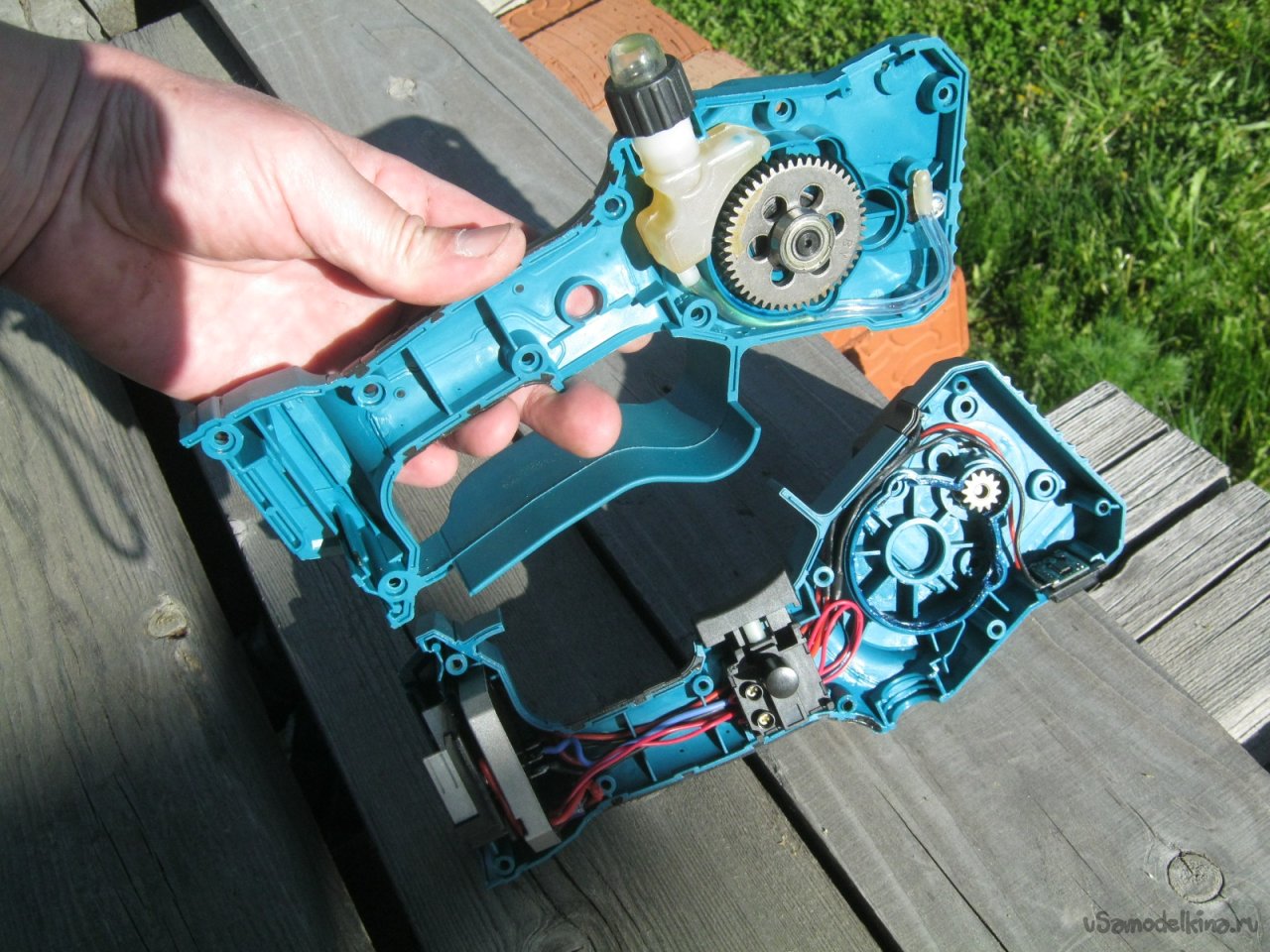

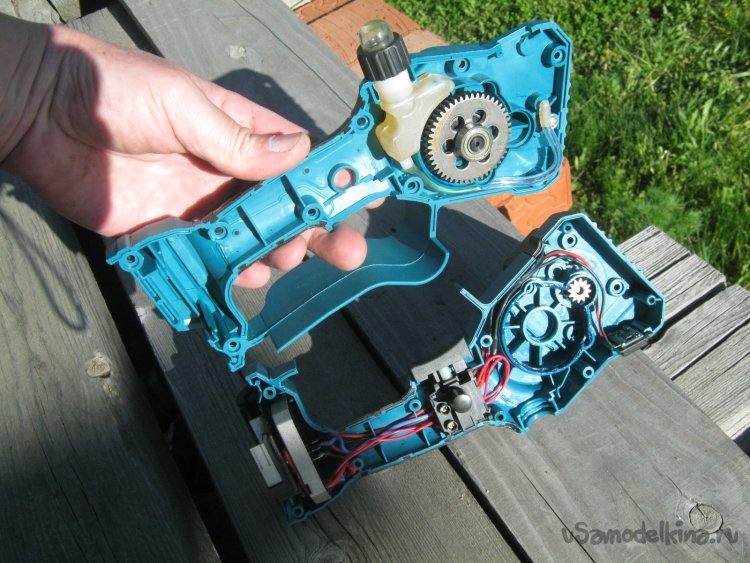

    Фото 6. Чтобы добраться до места установки недостающих саморезов, пилу пришлось разбирать. Кроме того, интересно было заглянуть внутрь, чтобы оценить исполнение и конструкцию узлов. Снял пильную часть, бумажными салфетками удалил подтёки смазочного масла, на основном корпусе выкрутил ряд недлинных саморезов

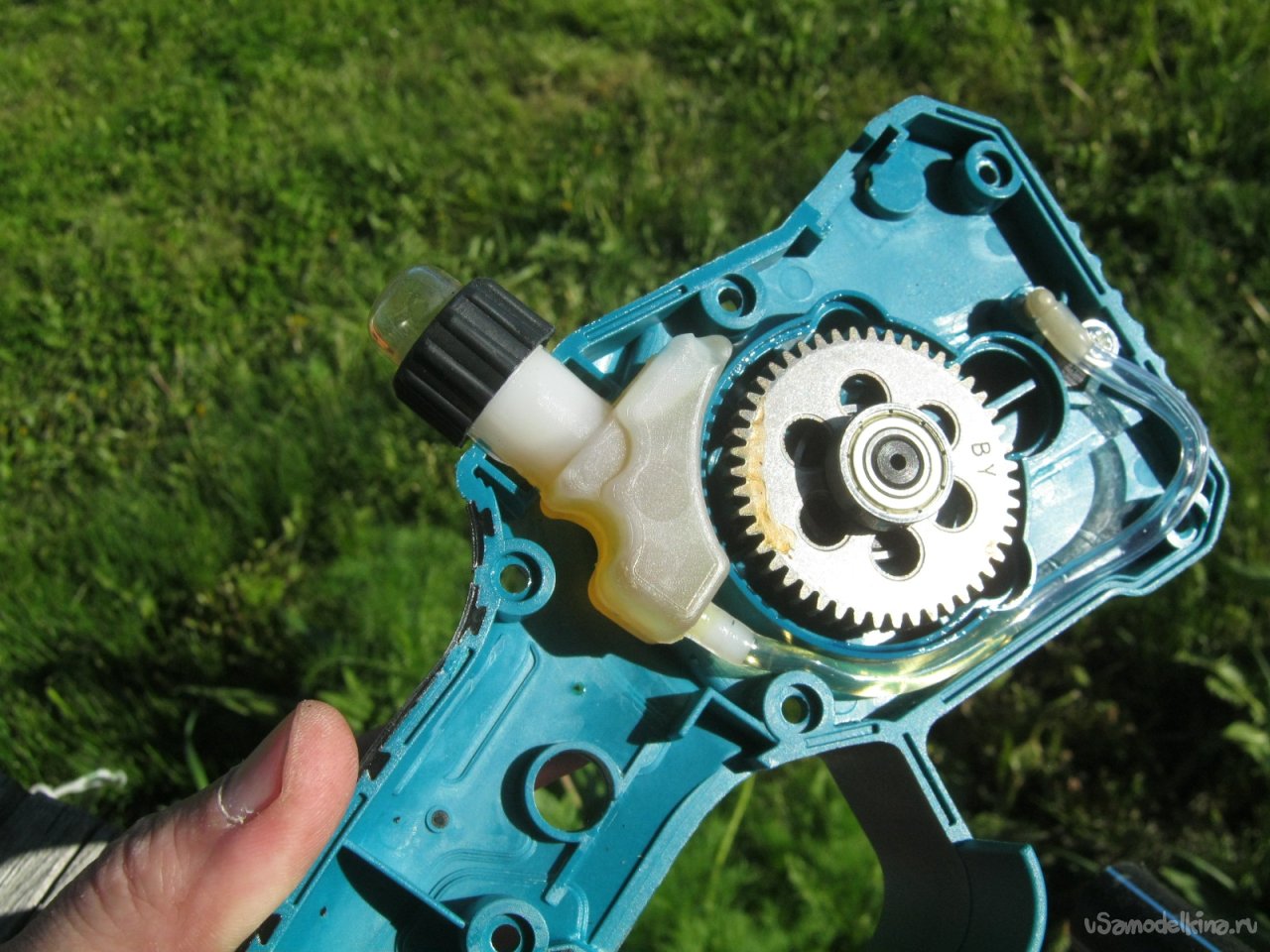

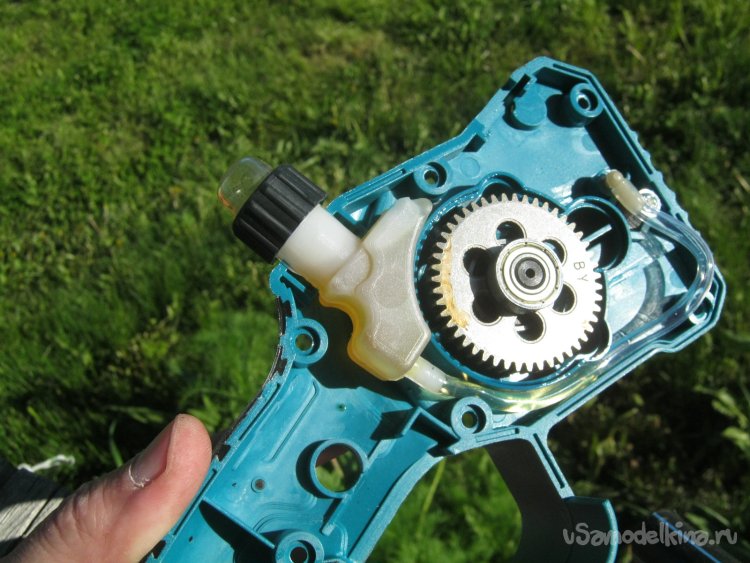

    Фото 7. Маслёнка для пильного узла. Ни намёка на механизацию, ручной привод — эластичная пупочка на пробке. Перед установкой шины, стоит оценить количество качаний, для надёжного поступления масла к цепи. Консистентная смазка в редукторе тоже есть

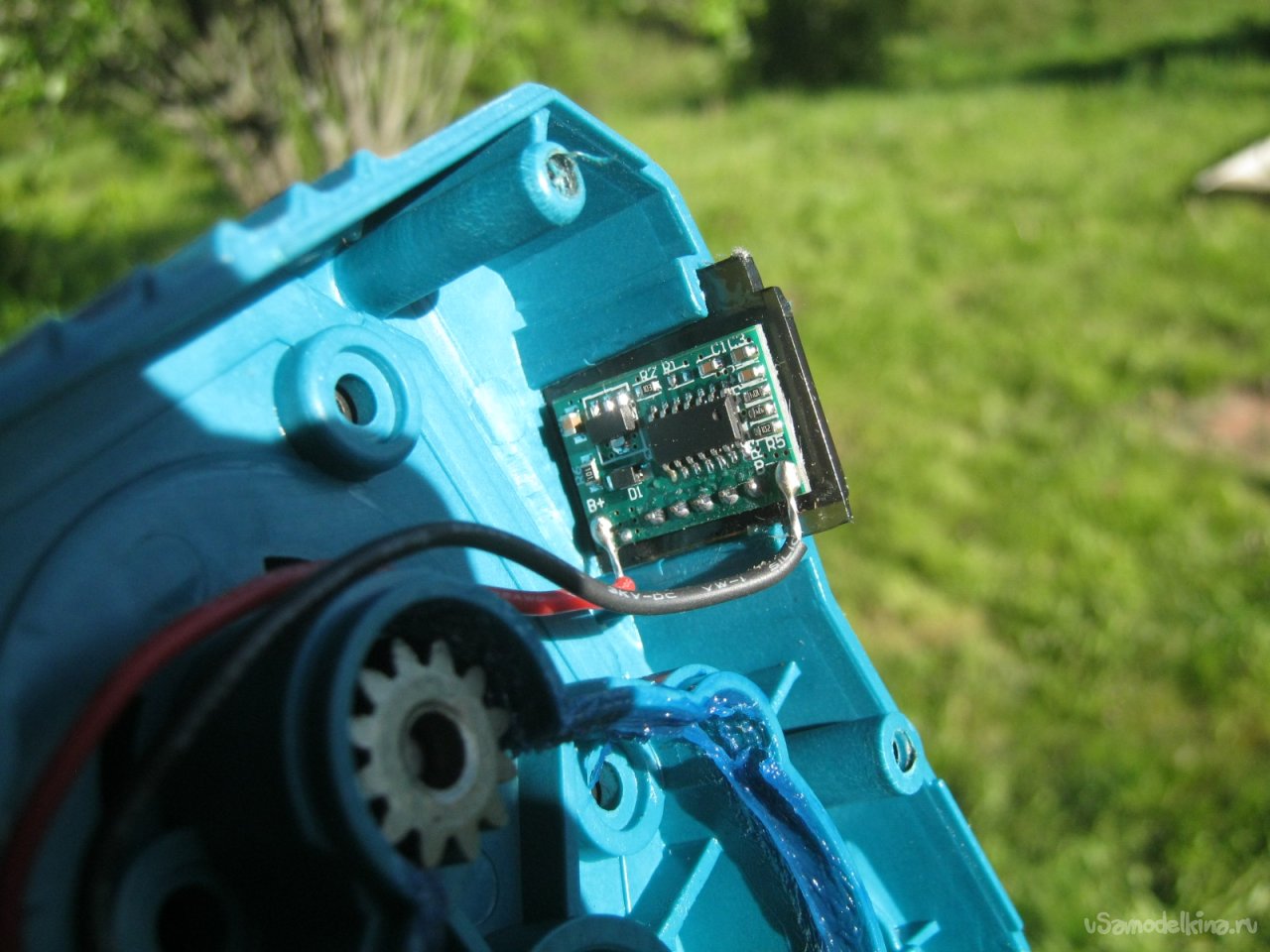

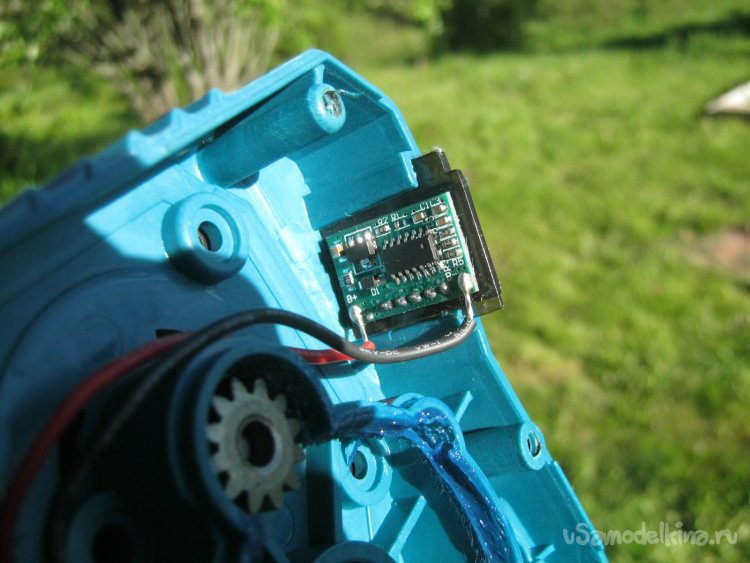

    Фото 8. Показыватель остатков электричества в батарее, собран на микроконтроллере (?) и паре семисегментных светодиодных индикаторов. Включается при работе

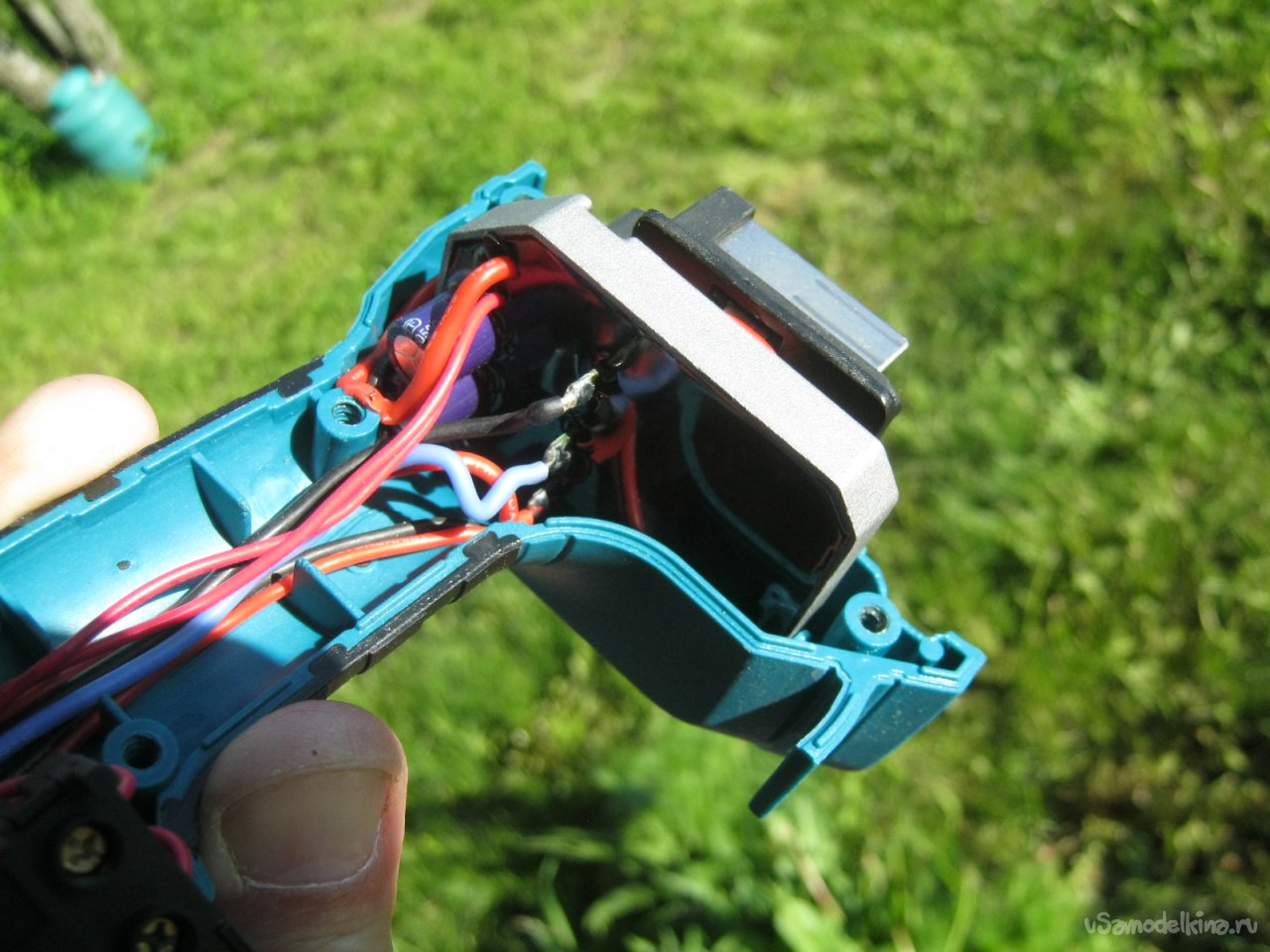

    Фото 9. Мощный герметичный модуль в металлическом поддоне. Контроллер мотора? Расположен в рукоятке инструмента, над прицепляемым аккумулятором

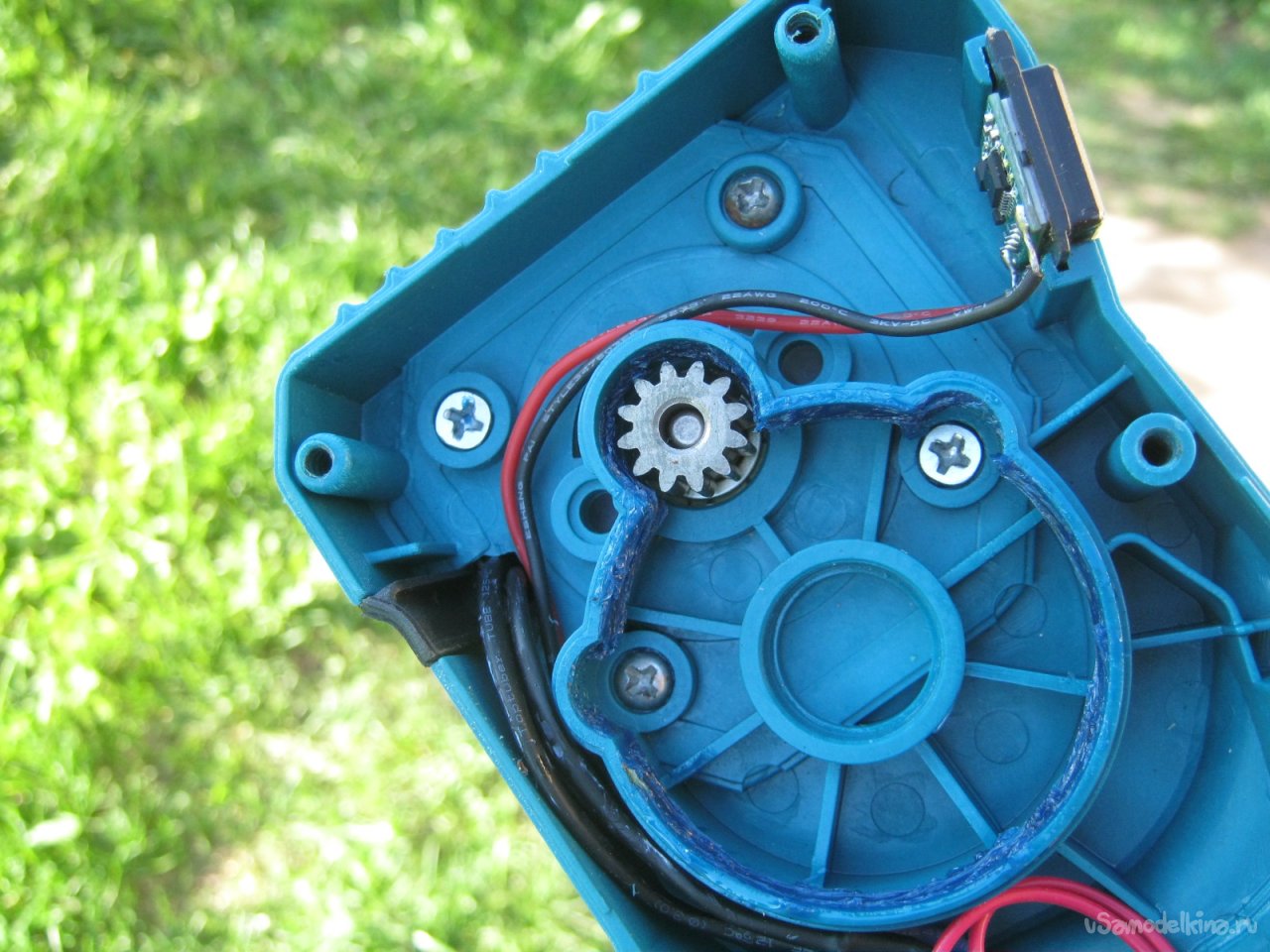

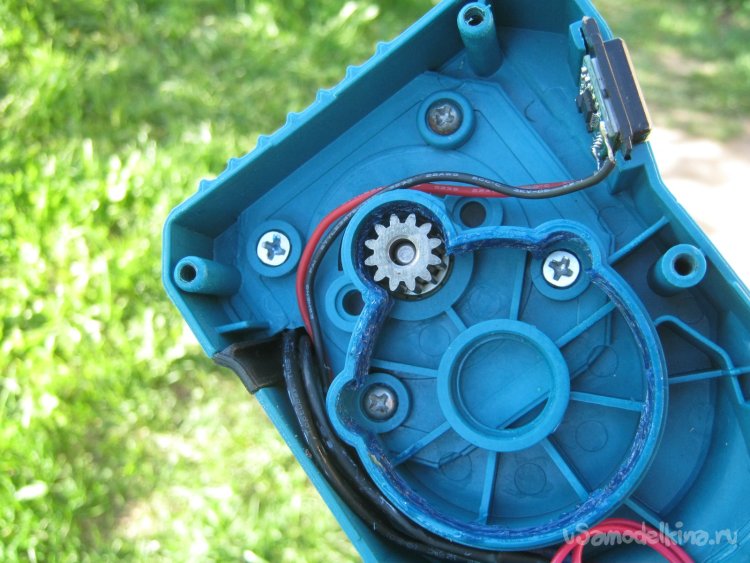

    Фото 10. Сам условный ремонт — покопавшись в закромах, отыскал несколько саморезов подходящей длины и шага нарезки, прикрутил ими моторный отсек — вот это дело! — стоит как влитой


    Добавил на шестерни смазки, собрал и опробовал инструмент. Теперь всё работает как положено.

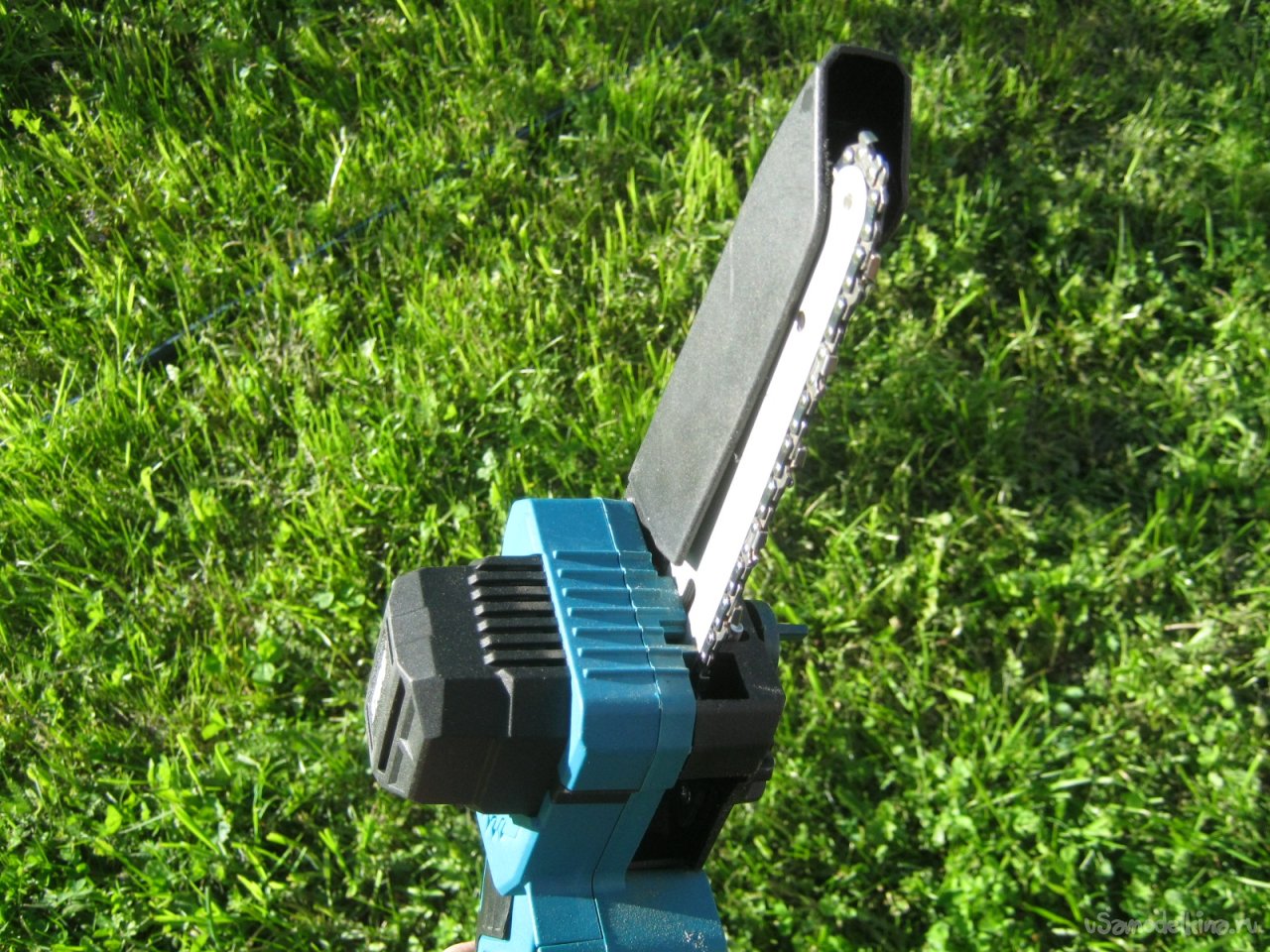

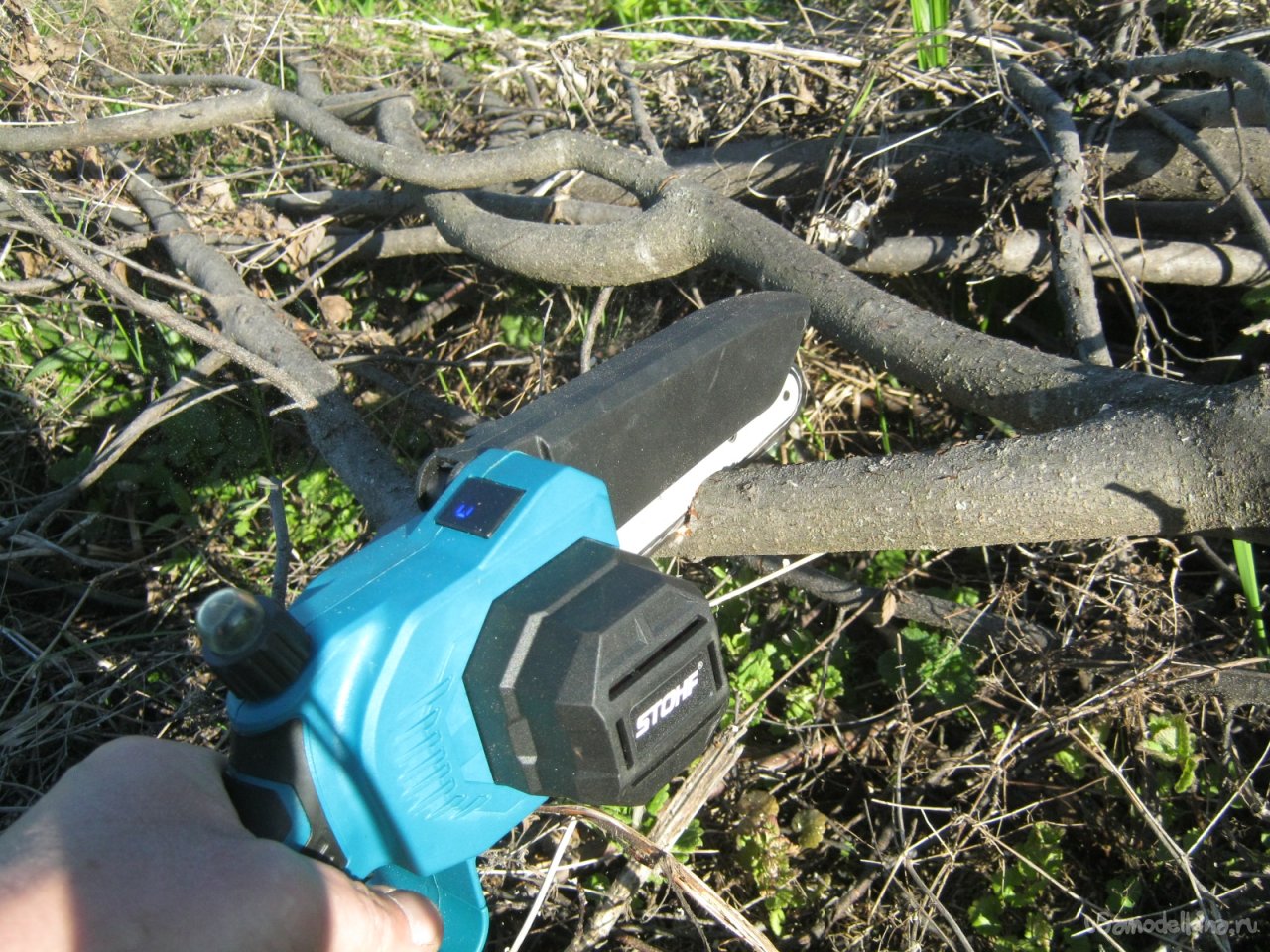

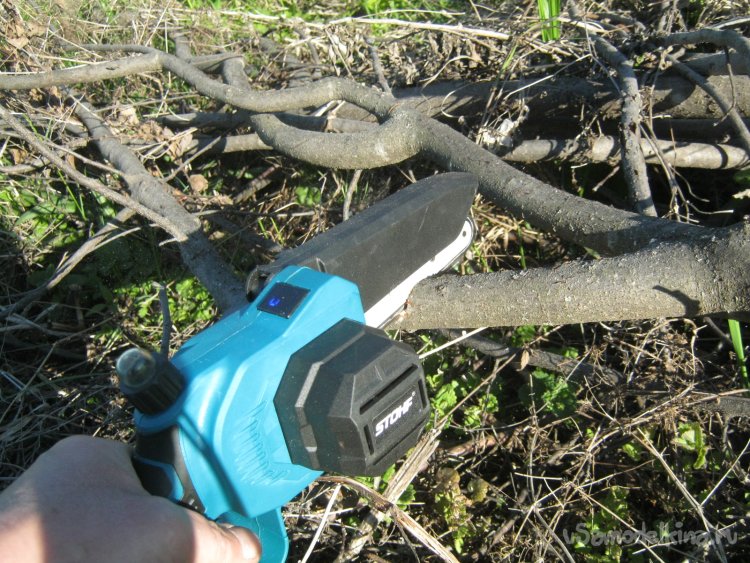

    Фото 11. Несколько слов о впечатлениях: не считая мелкого казуса, даже такой зародыш цепной пилы в подсобном хозяйстве к месту — грубые раскроечные работы по подходящим нетвёрдым материалам, кое-какие плотницкие мелочи, обрезка-формовка деревьев, переработка опиленных сучьев


    Фото 12. Вместе с тем: инструмент всё таки упрощённый и местами сделан чуть небрежно — защитный кожух пилу при отбрасываниях не выключает, зато здорово закрывает обзор и установлен кривовато, упора для заготовки нет — нужна твёрдая рука


    Фото 13


    На благо всех разумных существ, Babay Mazay, июнь, 2025 г.
