    Переделка старой антенны под цифровое телевидение


    Осталась у меня антенна от старого телевизора иностранной фирмы, купленного в 90-е годы прошлого века. Интересно то, что в комплекте к телевизору прилагалась принципиальная электрическая схема, с помощью которой я пару раз телевизор удачно ремонтировал. Сейчас в новом 20 веке принципиальные электрические схемы в комплекте с товаром не предлагают. Мне стало интересно, можно ли использовать эту антенну для приёма цифрового сигнала современного телевидения.

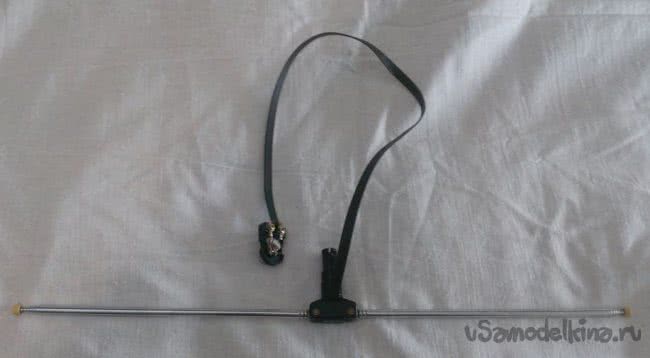

    Рис № 1. Антенна от старого телевизора иностранной фирмы.
    Объектом для модернизации является антенна типа «симметричный вибратор с согласующим трансформатором», с двумя параллельными проводами в диэлектрике, расположенными на одинаковом расстоянии, и разъёмом для подключения к антенному гнезду телевизора или приставки.

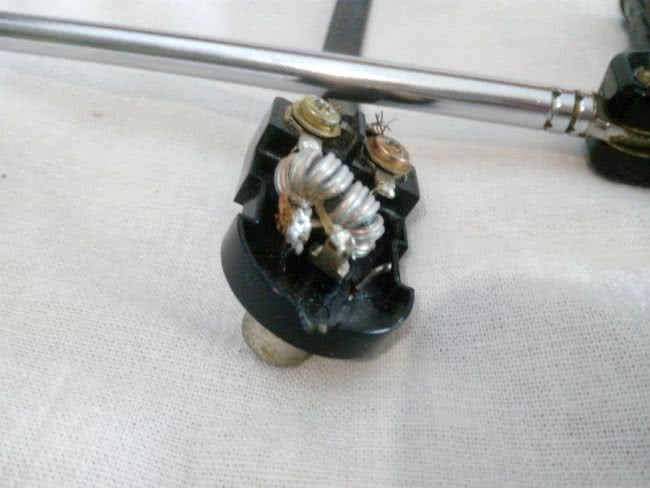

    Рис № 2. Согласующий трансформатор крупным планом.

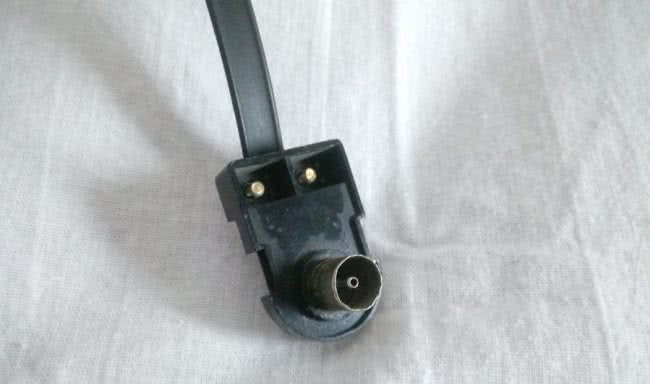

    Рис № 3. Штекер крупным планом.

    Симметричный вибратор – это модель из области теории, состоит он из двух токопроводящих отрезков, каждый из которых равен 1/4 длины волны(1/4 λ), а общая его длина равна 1/2 длины волны (1/2 λ). λ – обозначение длины волны в физике.

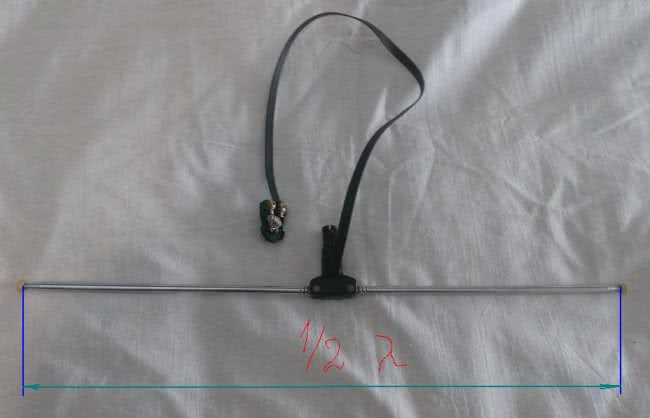

    Рис № 4. Общая длина антенны.
    Длина моей антенны в самом коротком виде, то есть в виде для принятия максимально короткой длинны волны для этой антенны, составила 50 сантиметров.

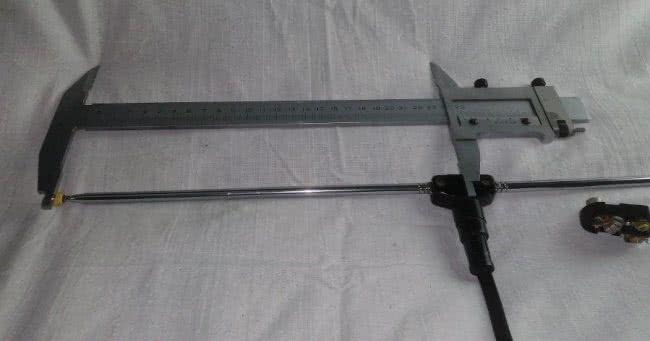

    Рис № 5. Измерение длинны антенны.

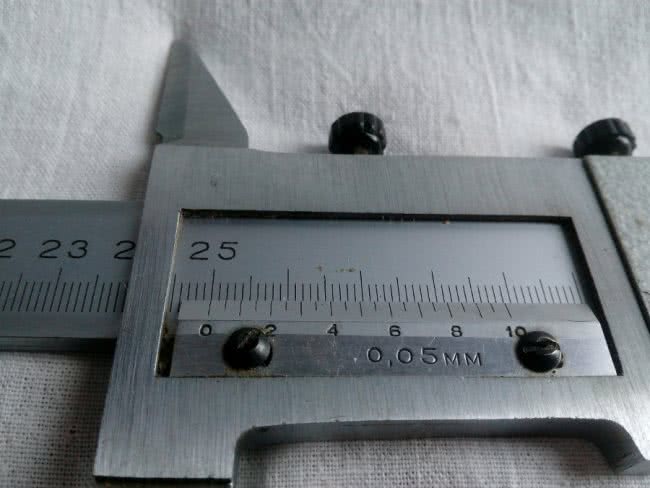

    Рис № 6. Увеличенное изображение шкалы штангенциркуля.

    С помощью калькулятора для расчета диполя и штыря (симметричного вибратора) на сайте allcalc.ru и метода подстановки я определил, что с наибольшей эффективностью моя антенна будет принимать сигнал с частотой 284 МГц. Так и должно быть, так как это антенна метрового диапазона.

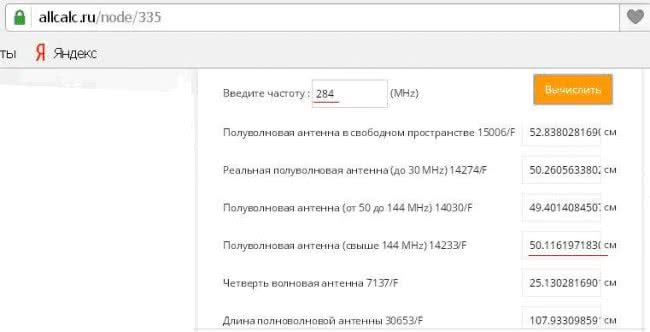

    Рис № 7. Print screen калькулятора для расчета диполя и штыря.

    Частота вещания цифрового телевидения стала более высокочастотной. Частоту вещания в моём городе я узнал на сайте Российской телевизионной и радиовещательной сети. Частота вещания цифрового телевидения в городе Бузулуке для первого пакета телеканалов равна 610 МГц, а для второго пакета – 626 МГц.

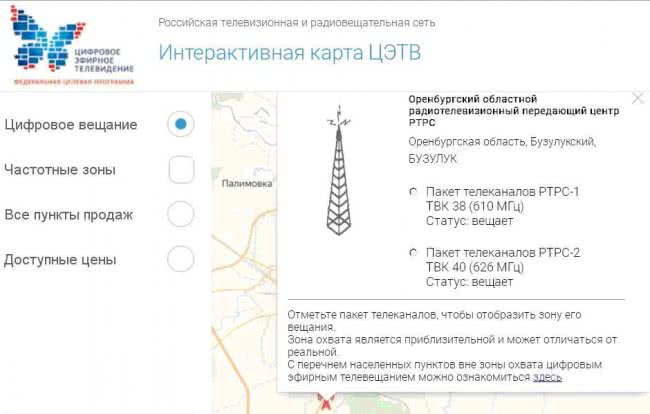

    Рис № 8. Print screen интерактивной карты ЦЭТВ.

    Итак, мы имеем антенну с максимальной эффективностью приёма телевизионного сигнала на частоте 284 МГц, а нам нужна антенна на частоту 610 МГц, то есть нам надо укоротить нашу старую метровую антенну.

    Для определения того насколько надо укоротить антенну, я воспользовался калькулятором для расчета диполя и штыря.

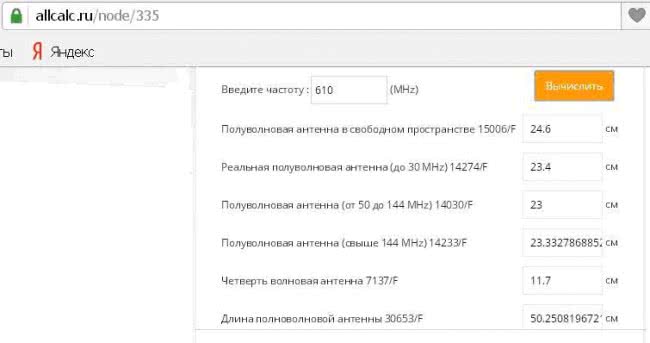

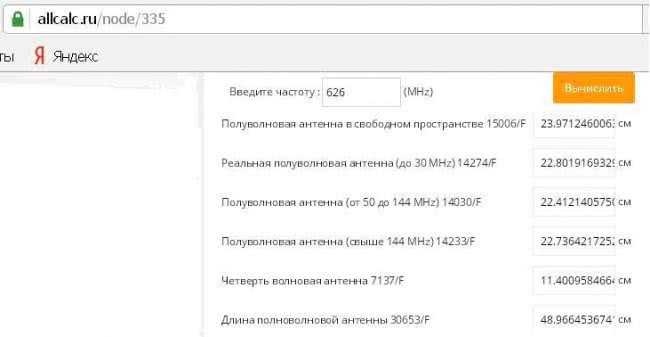

    Рис № 9. Print screen калькулятора для расчета диполя и штыря.


    Рис № 10. Print screen калькулятора для расчета диполя и штыря.

    Для эффективного приёма первого пакета телеканалов общая длина антенны должна быть 23,33 см. Но я решил подстраховаться и укоротил антенну до 30 см.


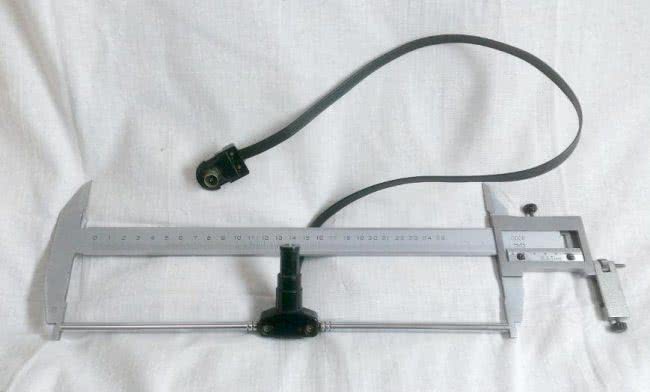

    Рис № 11. Общая длина укороченной антенны.

    Перед укорачиванием антенны я проверил ее эффективность с помощью телевизионной приставки цифрового телевидения. Интенсивность сигнала составила 73% и приёма телепрограмм не происходило. После укорачивания антенны и проверки ее работы интенсивность сигнала составила 78%, появилось 100% качество и уверенный приём телепрограмм.

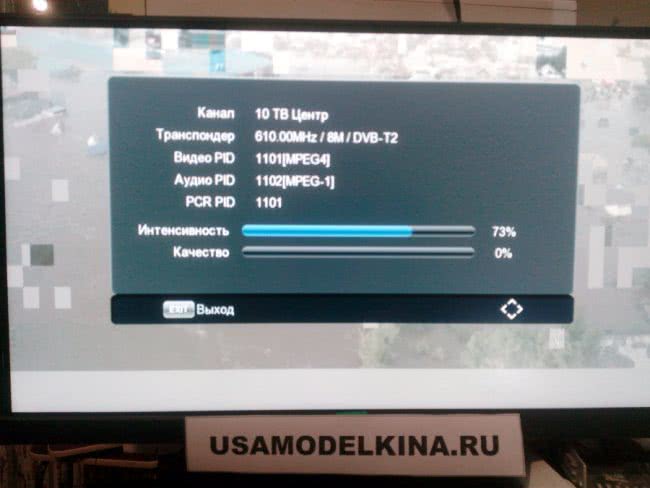

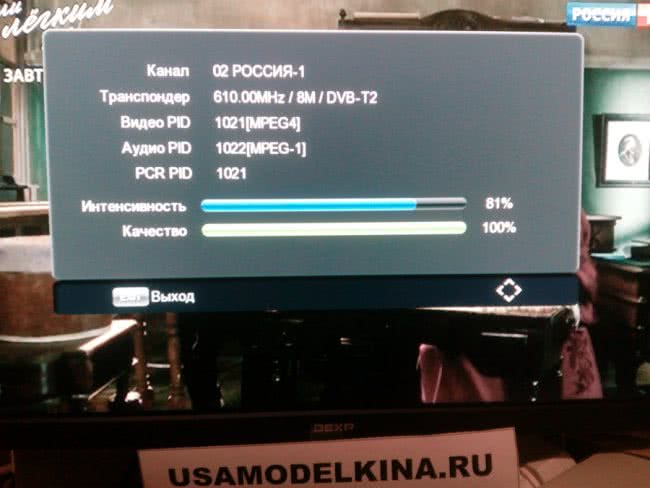

    Рис № 12. Экран настройки при работе телевизора с целой антенной.

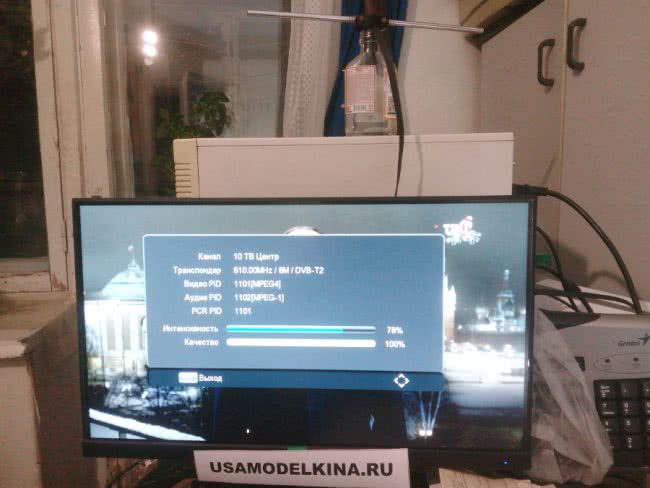

    Рис № 13. Экран настройки телевизора и антенна (общая длинна антенны 30 см.).


    Рис № 14. Экран настройки телевизора и антенна (общая длинна антенны 29,3 см.)

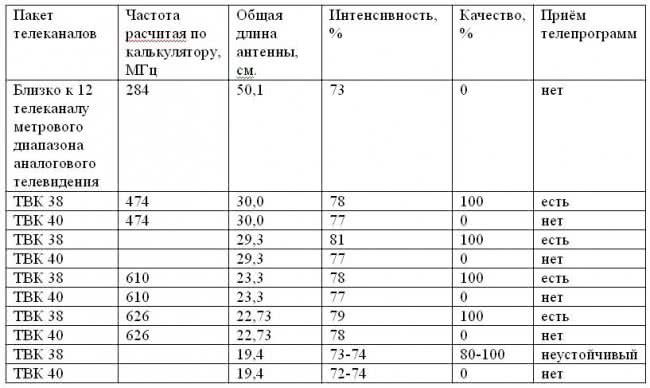

    Укорачивая «рога» антенны я решил результаты заносить в таблицу:



    После доведения общей длинны антенны до 23,3 см. меня насторожили результаты. Я еще решил уменьшить длину «рогов». В результате слесарных работ получилось уменьшить общую длину антенны до 19,4 см. и еще доработать антенну для плавного изменения её длины. Результаты в таблице.

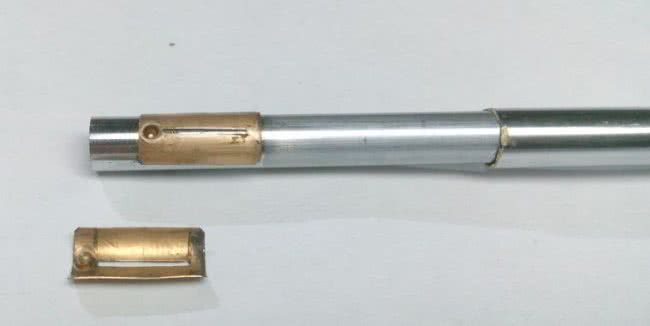

    Рис № 15. Детали скользящего контакта «рогов» антенны.


    Рис № 16. Доработанная антенна.

    Где - то на просторах интернета я читал, что мощность передатчика для пакета телеканалов РТРС-2 меньше, чем мощность передатчика для пакета телеканалов РТРС-1.

    В результате проделанной работы я пришел к следующим выводам:
    - переделанная антенна может использоваться в моих условиях для принятия пакета телеканалов РТРС-1 на ТВК 38;
    - при изготовлении самодельных малогабаритных антенн для цифрового телевидения необходимо использовать антенный усилитель.

    Надеюсь, что написанное мною будет кому - то интересно.

    Удачи!
