    Простейшая DVB-T2 антенна из кабеля своими руками

    sanyok82


    Всем привет! В этом видео я покажу, как сделать самую, что ни на есть простейшую антенну для приема цифрового телевидения.

    Нам понадобятся:
    - Кусок антенного кабеля, длиной около 25-30 см
    - Антенные разъемы, так называемый F – разъем и разъем папа – мама.
    - Нож, кусачки и обязательно линейка

    Теперь нам нужно рассчитать длину самой антенны и после приступать к ее изготовлению. Для этого переходим на сайт цифрового телевидения, выбираем страну, в моем случае это Украина и ищем ближайшую станцию для своего города.

    Смотрим, что минимальная частота нашей вышки 490 MHz (23 канал), а максимальная 586 MHz (35 канал)

    Простейшая DVB-T2 антенна из кабеля своими руками


    Теперь вычисляем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам не совсем нужны. Но для вычисления антенны, нужно 7500 разделить на наши частоты.

    Тоесть: 7500/490=15,31 см (23 канал),
    7500/586=12,80 см (35 канал)

    Плюсуем две эти длины и делим на 2: (15,31+12,80)/2= 14,1 см

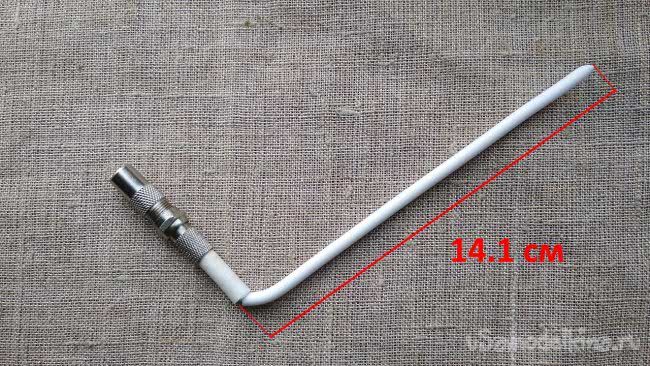

    Длина нашей антенны 14,1 см

    Изготовление

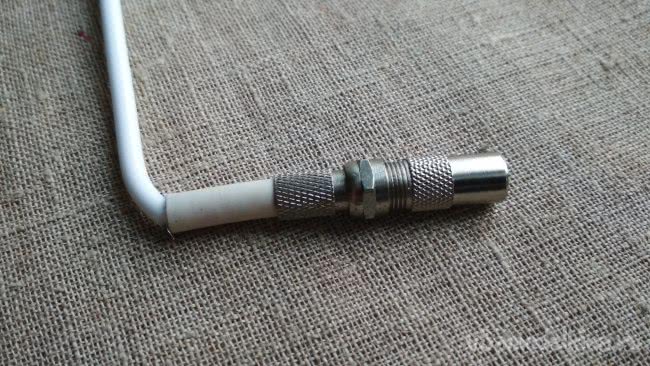

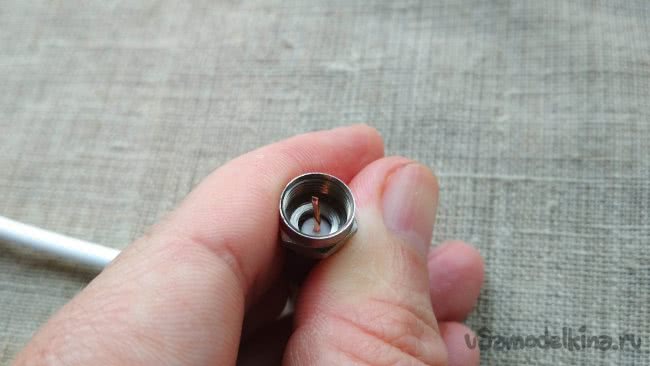

    1) Берем кусок антенного провода и для начала приделываем F-разъем на конце. Просто зачищаем кабель и накручиваем разъем, так чтобы центральный провод был посередине, а экран в креплении.

    2) Откладываем от нашего разъема пару сантиметров (это будет своего рода отступ), далее отмеряем 14,1 см и отрезаем ненужный кабель.
    3) Теперь с этих 14,1 см, нам нужно снять пластиковый оплетку и удалить «экран» (фольгу и мелкие проводки). Дальше трогать не нужно, оставляем кабель в изоляторе.
    4) Отмеряем ровно 14,1 см и лишнее отрезаем
    5) Подгибаем нашу антенну под 90 градусов для удобства и вставляем в приставку.



    P.S. Длину кабеля можно сделать и несколько метров. Если антенна плохо ловит сигнал ее нужно размещать поближе к окну.

    Видео: Простейшая DVB-T2 антенна из кабеля своими руками. Изготовление цифровой антенны для чайников
