    Переделка люминесцентного светильника под светодиодные лампы


    Гуляя в магазине и рассматривая товар, я обратил внимание на светодиодные лампы ЕСО LED TB-10W-865-G13-600мм. Внешне они были похожи на люминесцентные лампы светильника, который лежал у меня неисправный дома. Я предположил, что смогу восстановить светильник. Люминесцентные лампы для светильника я найти уже не мог. А новые светильники для светодиодных ламп ЕСО LED TB-10W-865-G13-600мм не дешевы, но принципиально ничем от старого не отличаются, у них такой же корпус, держатели ламп, светорассеиватель. Для переделки необходимо было убрать лишние детали и подключить по-другому соединительные провода.

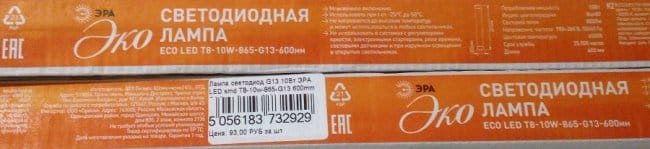

    Мной были приобретены две лампы ЕСО LED TB-10W-865-G13-600мм.

    Вернувшись домой, я приступил к переделке люминесцентного светильника.

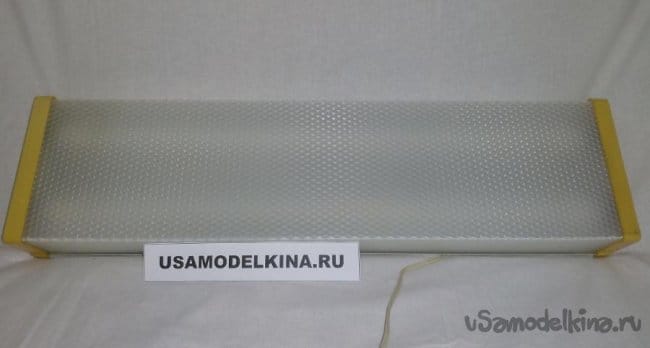

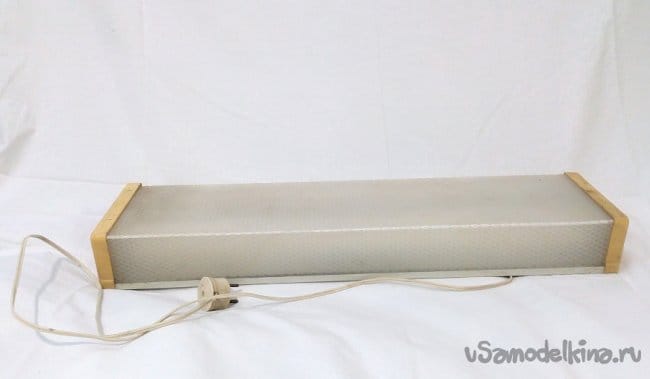

    Старый люминесцентный светильник.

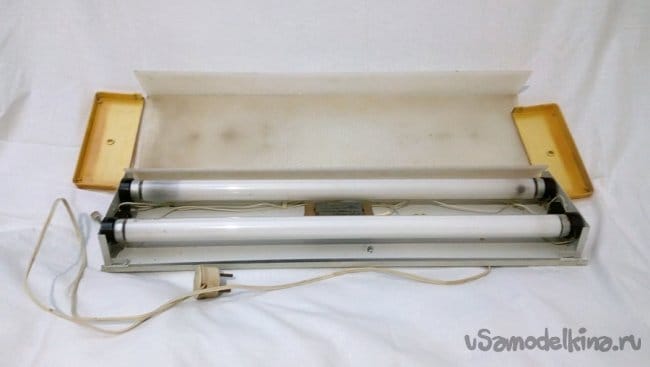

    Разобранный люминесцентный светильник.

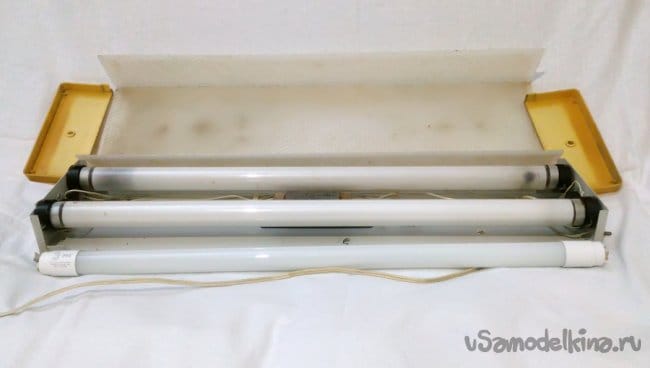

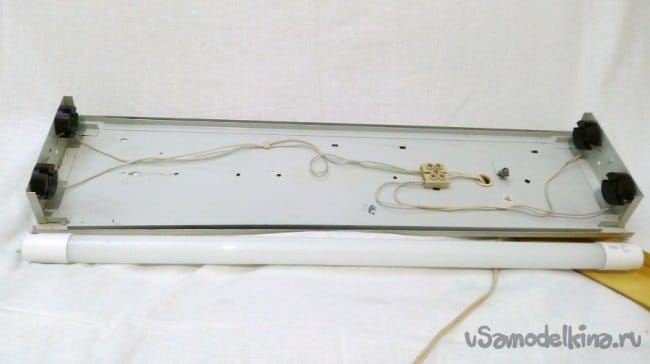

    Разобранный люминесцентный светильник со светодиодной лампой ЕСО LED TB-10W-865-G13-600мм.

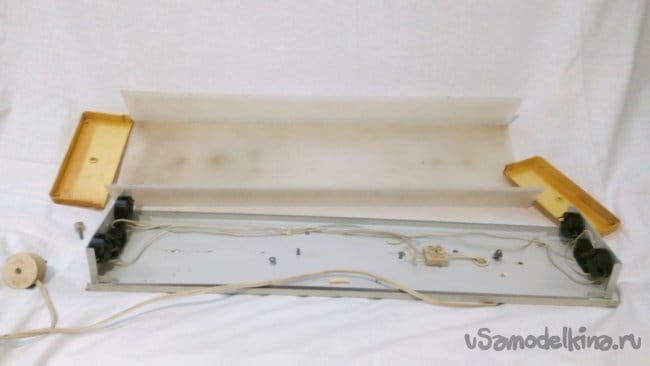

    Снимаю люминесцентные лампы и дроссель.


    Я установил светодиодную лампу в держатели для ламп с цоколем G13.

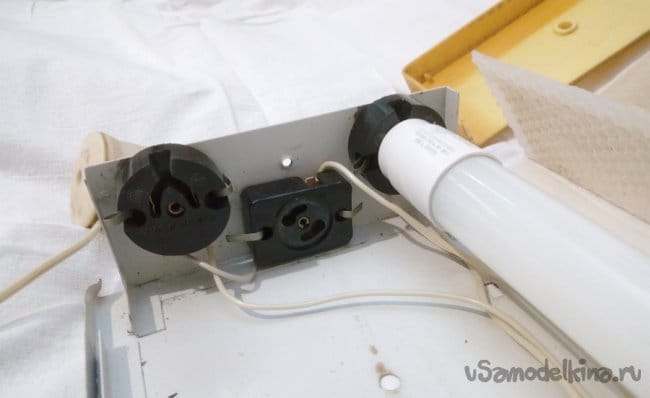

    Мне предстоит демонтировать держатель стартера.

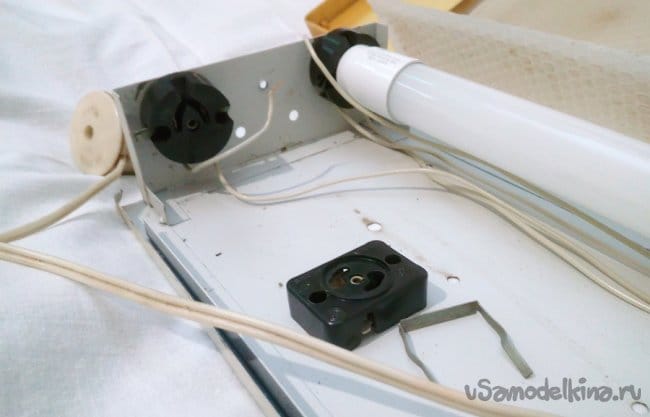

    Демонтирован держатель стартера. Приступаем к монтажу схемы.

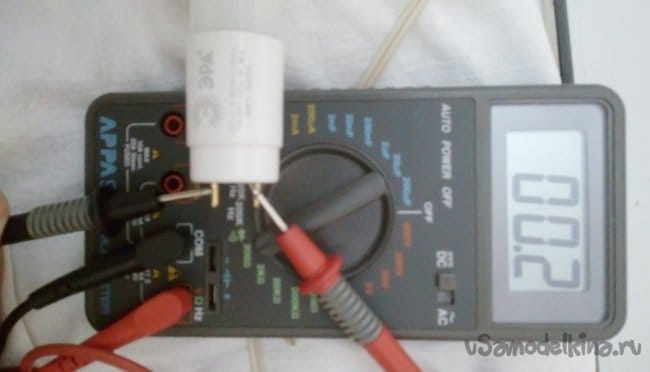

    Перед этим я проверил, соединены ли контакты светодиодный лампы на цоколе G13. Для этого я взял мультиметр, установил его в режим омметра, соединил щупы с контактами цоколя G13. Сопротивление между контактами цоколя G13 составило 0,2 Ома. Стало понятно, что для включения лампы ЕСО LED TB-10W-865-G13-600мм необходимо к одному из цоколей G13 подключить фазовый провод, а к другому цоколю G13 подключить нулевой провод. Исходя из этого, я собрал схему.

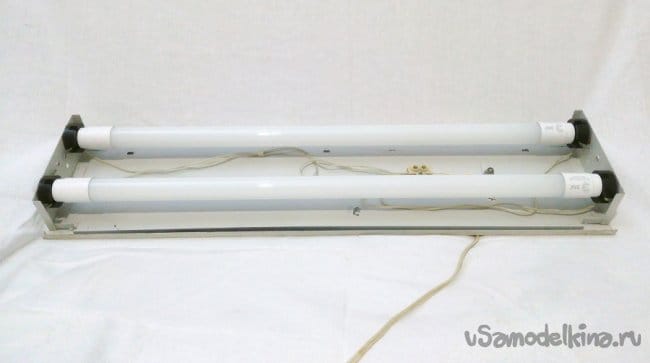

    Осталось установить светодиодные лампы и подать переменное напряжение 220 вольт.

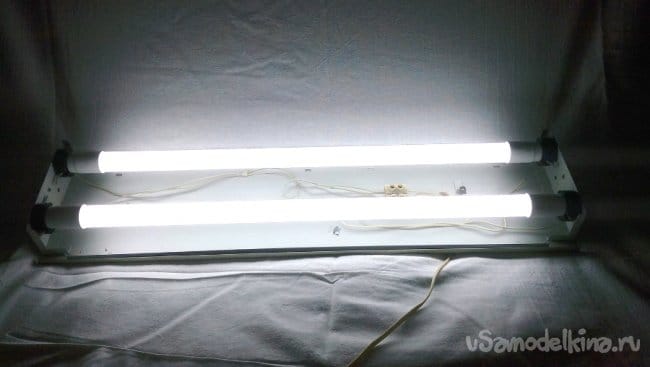

    Светильник работает, лампы горят. Производитель не рекомендует использовать свои лампы в системах с регуляторами яркости, реле времени.


    20-ти ватный светодиодный светильник светит хорошо, как новый.


    Времени у меня эта переделка старого нерабочего люминесцентного светильника под светодиодные лампы ЕСО LED TB-10W-865-G13-600мм заняло 2 часа вместе с фотографированием.
    Удачи!
