    Подключаем 4 лампы 18 Вт к ЭПРА 2х36 Вт

    Подключаем 4 лампы 18 Вт к ЭПРА 2х36 Вт

    Всем привет! Возможно это также уже не актуально в современном мире, но хочу рассказать и показать как я подключал к ЭПРА 2х36 Вт 4 лампы по 18 Вт. В 2016 году у нас на работе повадились в потолочных светильниках сгорать ЭПРА 4Х18 Вт (отработав по 5 и больше лет), а как обычно менять не чем....

    Немного покурив в интернете схемы типовых ЭПРА, мне пришла идея... А вдруг пролезет подключение 4 ламп по 18 Вт к имеющимся у нас ELECTRONIC BALLAST EB-ЭПРА 2Х36 Вт??? Схема включения очень похожа!!!

    И после танцев с паяльником в аромате канифоли вокруг этой идеи получился такой результат...
    Не забывайте, что что все контакты этой схемы не имеют гальванической развязки от сети. Соблюдайте технику и меры безопасности для избегания получения электротравмы. Током может ёкнуть!

    Типовая схема бюджетного ЭПРА 4Х18 Вт примерно такая.

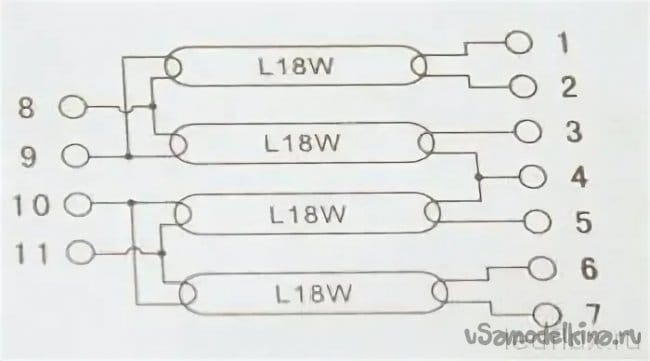

    Подключение на колодке выглядит так.

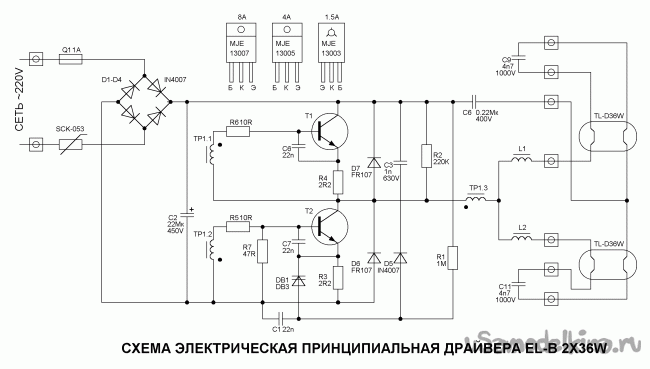

    И после некоторых раздумий просто решил подключить последовательно по две лампы по 18 Вт в каждое плечо ЭПРА 2х36Вт. Типовая схема таких ЭПРА примерно такая.

    А подключил к её выводам так.

    Температура ламп и ЭПРА не изменилась. Но исходя из личного опыта такие дешёвые ЭПРА лучше нагружать только на одно плечо. При таком включении ЭПРА не перегревается вообще и срок её службы увеличивается в разы!

    Таким образом были отремонтированы много светильников в кабинетах. Но через 3 года руководство решило заменить все светильники на светодиодные, энергосберегающие..... В которых светодиоды через год начали весело и быстро сгорать..... Но это другая история...

    Упаковка для самолетов «веса пера»

    Акустический счётный сигнализатор

    Добавить комментарий

    3 комментария
    Yurba07 Автор
    Иван_Похмельев,
    Я показал в качестве примера. Разные производители рандомно номеруют выводы своих ЭПРА. Всё гораздо проще, просто  в каждое плечо подключаете последовательно две лампы по 18 Вт вместо одной на 36 Вт, согласно схеме имеющийся у вас  ЭПРА....
    Иван_Похмельев
    Типовая схема бюджетного ЭПРА 4Х18 Вт примерно такая.

    Подключение на колодке выглядит так.
    Что-то мне кажется, нумерация выводов одной схемы не соответствует нумерации второй.;)
    ino53
    заменить все светильники на светодиодные, энергосберегающие..... В которых светодиоды через год начали весело и быстро сгорать..... Но это другая история...
    Интересно узнать... smile С похожей историей, думаю, многие сталкивались... pardon
