    Проходной выключатель

    Всем привет, Думаю многие сталкивались с необходимостью использования проходного выключателя. Например в длинном коридоре. Проблем вообщем то нет, просто покупаете два проходных выключателя и тяните к каждому трёх жильный кабель...
    Проходной выключатель

    Но в моем случае мне нужно было для удобства ЧЕТЫРЕ выключателя и это не так просто сделать, как на первый взгляд может показаться.
    Хочу показать и рассказать как это можно сделать используя всего два провода, схему на 555 таймере и выключатели без фиксации. (Я использовал у себя на веранде звонковые кнопки, так дешевле и не сильно страшно...)

    Не забывайте, что все элементы этого выключателя не имеют гальванической развязки от сети! Соблюдайте технику безопасности при проверке и использовании вами этого выключателя! Все детали во включенном состоянии находятся под потенциалом сети 220 В и можно получить электротравму. Токнуть может очень так не хило!!!

    В описании под видео будет ссылка на архив со схемой, платой.

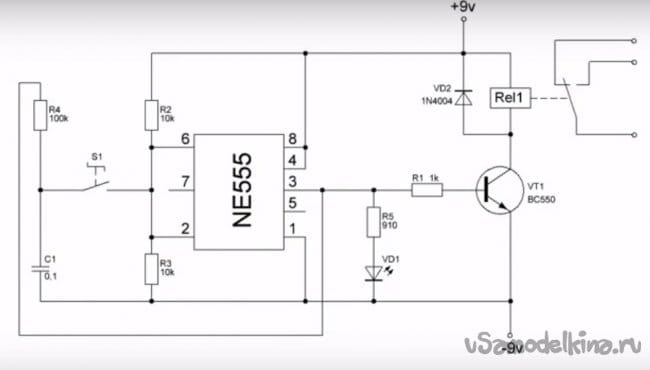

    Схема проста и доступна в интернете

    Только мне захотелось использовать в качестве управляющего элемента полевой транзистор, включенный в диагональ диодного моста.

    И бестрансформаторный БП.

    Всё это склеив получилось примерно так:

    Да, я знаю, что при подаче на затвор транзистора 7 В он полностью не откроется и сопротивление его открытого канала будет больше. Но если учесть, что мне нужен выл-октл нагрузку до 35 Вт, потребляемый ток 150 мА, то этого вполне достаточно и работает хорошо после добавленных улучшайзенгов. В идеале лучше питать схему от нормального БП на 12 В.

    Но мне хотелось сделать минимальные размеры и минимальное собственное потребление схемы в отключенном режиме.

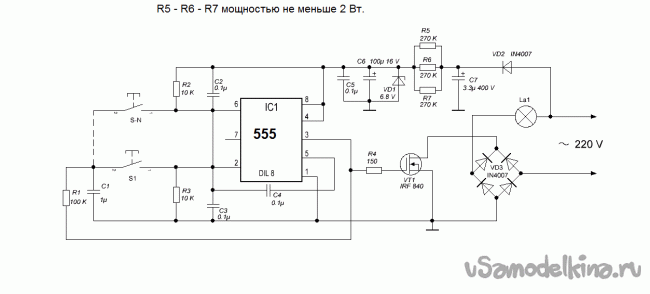

    Работа схемы проста, на 555 таймере собран триггер, который меняет своё состояние при каждом нажатии кнопки S1. При первом включении триггер находится в выключенном состоянии и на его 3 ноге отсутствует напряжение.(логический 0) Если нажать кнопку, то триггер изменит своё состояние и на 3 ноге появится напряжение (логическая 1) и через резистор R4 будет подано на Затвор транзистора VT1. Он откроется, замкнёт диагональ диодного моста VD3 и на лампу L1 будет подано переменное напряжение. При следующем нажатии триггер выключится и лампа L1 потухнет.

    В процессе работы выяснились следующие недостатки:
    1- Сей выключатель часто выключался от помех из сети. Вылечить удалось поставив три керамических конденсатора С2, С3, С4 по 100 нФ.
    2- Иногда начинал появляться эффект дребезга контактов, при длине проводов от кнопок включения до платы более 15 метров. Вылечить в моём случае удалось увеличив сопротивление резистора R3 до 15 кОм, увеличил ёмкость С1 до 0,5-1мкФ и поставил паралельно кнопке вкл-октл на плате со стороны дорожек, керамический конденсатор 100 нФ.
    3- Переодически повадились сгорать китайские полевики IRF740. Вылечить удалось поставив резистор 22 кОм и стабилитрон 15 В между Затвором и Истоком полевого транзистора. И уменьшив номинал резистора R4 до 33 Ом.
    4 - Не любит в качестве нагрузки люминесцентные лампы с ЭПРА в зимний период. Газ в лампе холодный и впервые секунды потребляется значительный ток. Транзистор не всегда был этому рад и мог сгореть. Вылечил банально.... заменил лампы на LED - светодиодные. :)
    Изменения добавил на печатной плате

    Ссылка на архив будет под видео в описании.
    Если очень хочется использовать с более мощной нагрузкой, то самое разумное решение это использовать нормальный блок питания (обычный транс на 2 Вт + диодный мост 1 А + линейный стабилизатор L7812 + фильтрующий кондёр 220 мкФ или простенький импульсник на 12 В 0,5 А) и в качестве исполнительного устройства - реле 12 В с контактами 5-10 А.

    Детали:
    Резисторы:
    R1-R3, R8 маломощные, например МЛТ-0,125
    R4-R6 мощностью 2 Вт, греются не много.
    Конденсаторы:
    С1-С5, С8 малогабаритные, низковольтные. Я ставлю керамические.
    С6 электролитический, ёмкостью 100 - 220 мкФ на 16 В.
    С7 высоковольтный элкектролит ёмкостью 2,2-4,7 мкФ напряжением не ниже 400 В!
    Диоды:
    VD2 любой с током 1А и обратным напряжением не ниже 400 В, например IN4007.
    VD3 любой малогабаритный диодный мост с током 1 А и обратным напряжением не ниже 400 В. Я собрал из диодов IN4007.
    Стабилитроны:
    VD1 12 В мощностью 0,5-1 Вт, например 1N4742A
    VD4 15 В мощностью 0,5-1 Вт, например 1N4744А
    Транзистор:
    VT1 любой полевой с током Сток-Исток от 2 А и напряжением от 400 В. Я ставлю китайские IRF740 и они скорее всего фуфловые...
    Микросхема:
    UC1 доступный таймер NE555, я купил их жменьку у китайцев, теперь ставлю их во все свои включалки, пищалки, звонилки, моргалки, релюшки... Нужное подчеркнуть :)
    Клеммники:
    пользуюсь выпаянными от старых ЭПРА. Они типо самозажимы и хорошо подходят для слаботочных цепей. Быстро можно подкл-отключить без паяльника и отвёрток.

    Да, можно было сделать проще, лучше и вообще не так....
