    Проверяем ЭПРА

    Всем привет!
    Это уже не актуально, но возможно кому-нибудь и пригодиться не сложный метод проверки работоспособности ЭПРА без подключения к нему люминисцентных ламп. Особенно если у вас на обслуживании несколько сотен светильников, то не всегда удобно на рабочем столе держать арматуру (так иногда называют корпус люминисцентного светильника) для проверки ЭПРА. Её можно проверить на работоспособность (например после ремонта или просто проверить на работоспособность),при помощи небольшого трансформатора и лампы накаливания 12В на 10 Вт.

    Не забывайте, что эта работа по проверке работоспособности выполняется при подключении ЭПРА к сети 220 В и все элементы находятся под потенциалом сети, так как не имеют гальванической развязки! Соблюдайте технику безопасности и в качестве предохранителя используйте лампу накаливания 220В 95 Вт включенную в разрыв сетевого провода! Это не убережёт вас от поражения эл.током, но предотвратит красочное фаер-шоу! Вероятнее всего со сгоревшими пробками или выбитыми автоматами, под радостные возгласы (точнее нецензурную брань в ваш адрес....) негодования от семьи...

    Сделать это не сложно:
    Для начала желательно найти схему именно вашего проверяемого ЭПРА, что бы лучше понимать, что куда припаять и что подсоединить для проверки самого дросселя ЭПРА...

    Возможно у вас ЭПРА самая распространённая и схема будет приблизительно такая

    Задача проверить ЭПРА, значит:
    1- Ни чего ни куда не подключаете!
    2- Делаете визуальный осмотр на предмет сгоревших, оторванных дорожек от ног элементов и наличие всех деталей на своих местах.
    3- Проверяете мультиметром исправность предохранителя и позистора(если есть!). Дальше - всех полупроводниковых деталей: диодов, транзисторов и единственная сложность возникнет при проверке динистора DB3, он мультиметром не прозванивается от слова совсем! Но как правило он очень редко сгорает!. Затем проверяете резисторы, очень часто в моей практике был в обрыве резистор R1 470 кОм - 1 МоМ в цепи запуска на динисторе DB3.
    4- Проверяете электролитические конденсатор(ы) C2 на предмет потери ёмкости, это обычно выражается их вздутием, но некоторые подлые кондёры высыхают и при этом визуально ни чем себя не выдают.. Затем проверяете плёночные высоковольтные C9, C11 (обычно от 630В до 1200В) в цепи запуска ламп. Они часто бывают в коротком замыкании.
    Остальные конденсаторы как правило остаются живые, но их тоже желательно проверить хотя бы на короткое замыкание.
    5- Если обмотка дросселя явно подгорела, то как правило в ней межвитковое замыкание и этот дроссель нужно заменить или перемотать - для любителей садомазохизма.....

    После проверки деталей и замены сгоревших нужно изготовить трансформатор. Проще всего это сделать из дросселя от подобных ЭПРА. Нужно найти дроссель с максимально свободным местом между обмоткой и сердечником. Разбираете его (можно нагреть феном градусов до 150 и аккуратно, в перчатках, его разобрать.) и изолируете I обмотку, например термоскотчем. Дальше наматываете II обмотку 10-20 витков эмалированного провода диаметром примерно 0,5мм и ещё раз изолируете. Собираете обратно, сердечник можно склеить. Я просто чёрной тряпочной изолентой обматывал половинки феррита, что бы не рассыпались, для проверки вполне хватает.

    Затем припаиваете I обмотку согласно схеме, показано красным цветом!

    Ко вторичной обмотке припаиваете лампу накаливания 12В 10Вт.
    Смотрите на наличие отсутствия соплей припоя на плате и ошибок в монтаже. Вспомнив про меры безопасности подаёте питание 220 В на ЭПРА обязательно через включенную лампу 220В на 95 Вт в разрыв сетевого провода. Выделено красным.
    Проверяем ЭПРА

    Если всё исправно, то лампа 220В не горит вообще, а лампа 12В светится примерно 2\3 от максимальной яркости. Это подбирается количеством витков вторичной обмотки.

    Значит в этом случае автогенератор работает, осталось проверить на межвитковое замыкание дроссель(я)... Для этого нужно дроссель а если их два, то каждый дроссель по очереди (сначала подключаете один, проверили - отключаете! Затем подключаете второй, проверили - отключаете!). Подключаете проверяемый дроссель ЭПРА параллельно I обмотке трансформатора, показано синим цветом.

    Если дроссель исправен, то лампа 12В должна загореться в полтора раза ярче, а лампа на 220В гореть не должна. Если в дросселе межвитковое замыкание, то лампа 12В погаснет а лампа 220В загорится либо в 2\3 накала, либо в полный накал. В этом случае дроссель с межвитковым замыканием и его нужно заменить.

    После того, как вы убедились в работоспособности ЭПРА, его можно ставить в светильник. Как показала практика в 99 случаях из 100, проверенные таким образом ЭПРА гарантированно будут рабочими.
    Некоторые сложности возникают при проверке ЭПРА марки FINTAR.

    Они заточены для работы одновременно с двумя лампами и самодельный трансформатор не может обеспечить необходимую нагрузку для уверенно запуска автогенератора. Необходимо в цепи запуска динистора D14 параллельно диоду D13 припаять резистор 470 кОм. На схеме выделено красным

    Тем самым обеспечим запуск автогенератора, но возможно лампа 12В будет немного мерцать. Для проверки работоспособности этого вполне хватает.

    А дросселя проверяем по тому же принципу, как описано выше. На схеме выделено синим цветом.

    Я не утверждаю, что данный метод единственно верный и правильный. Просто это возможный вариант проверки ЭПРА после ремонта прямо на столе без установки его в светильник. Мне так удобнее и я решил поделится со всеми желающими.
    Подборки: Схема

    Простой и быстрый способ сделать много одинаковых крючков для елочных игрушек

    Штатив-стол для USB-микроскопа из подручных материалов

    Добавить комментарий

    27 комментариев
    sergeyp #56382
    ino53,
       Досконально всё расписано.. И про опто, в том числе: нужна дорогая на фотополевике, у неё сопр. достаточно низкое, а вот замкнутый тр-р это условие обеспечивает, а стоит недорого... (Он использовал колечко от балласта, по 8-12 вит. 0,4-0,6 мм.). Правильный подход. yes
    ino53 #56379
    Цитата: sergeyp
    У него в качестве ключа имп. трансформатор,
    А что, прекрасное решение, если бы оптопары не получили бы такой популярности, это было бы им хорошей заменой ИМХО. smile

    R555 #56354
    Я хотя и поставил лайк, но тумана ты там много напустил, мне кажется. И косяков. Зачем всё так сложно? Что, уже пускорегулирущая аппаратура для люминисцентной лампы нуждается в в микроконтреле? Ардуино? Походу уже многие не знают, что существует такой копеечный прибор, под названием "стартёр". xaxa

    Например, у меня есть светильник для люминисцентных ламп. Так я в нём легко могу поменять лампу. Поставить обычную белую, или ультрафилетовую, что актуально сейчас, в условиях пандемии ковид. Но, конечно, надо на мощность лампы смотреть предварительно, а так они до сих пор выпускаются  взаимозаменяемыми по форм- фактору и контактам.
    Кто не ошибается, тот не делает ничего.
    sergeyp #56353
    ino53,
       Если что- то придумаешь, поищи- может быть это уже давно кто- то придумал smile

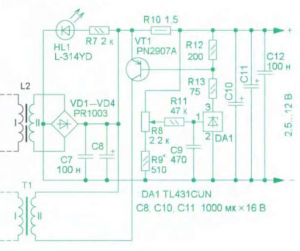

       Придумал И. Нечаев и опубликовал в РАДИО 2017 №1 стр.21. У него в качестве ключа имп. трансформатор, вторичка замыкается транзистором: ни оптрона, ни дополнительного источника не надо...
    dontknow
    sergeyp #56352
    Цитата: ino53
    попробовать, что ли..

       В общем- то всё логично, должно получиться. Для шурика- то понятно, не нужно, но ведь ввиду простоты реализации можно найти и лучшее применение...
       Единственное- откуда взять открывающее напряжение (на высокой стороне) от этого зависит сложность им. этой схемы, остальное всё проверено в других БП..
    ino53 #56349
    Цитата: sergeyp
    Не умею я объяснять...

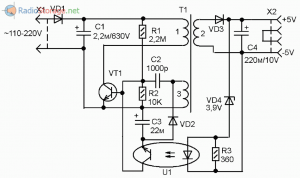

    Да ну, понятно все... Вот вариант, ОС по опто:

    Вот вариант, ОС от отдельной обмотки:

    А в той схеме ОС вообще нет, и нужна ли она для нагрузок типа шурика - х.з. Слепить попробовать, что ли...
    sergeyp #56348
    Цитата: ino53
    Ну, проще я считаю по кол-ву примененных деталей, а понятнее - набросайте схемку

       По кол-ву не спорю, проще но, только регулирование, со стабилизацией не думаю, что она получится проще...
       Попробую изобразить, но не сегодня, я плохой чертёжник (медленный). Смысл на словах: транзистор замыкает базу нижнего плеча на эмиттер, управляясь ч-з оптопару с выхода как обычно с помощью TL431 (стабилизация) и делитель в её цепи (регулирование). Если выход переменного тока, потребуется дополнительно слаботочный выпрямитель-фильтр для работы этой схемы. Не умею я объяснять...
    ino53 #56335
    Цитата: sergeyp
    управление длиной пачек, в автогенераторе?
    Отдаленный родственник тиристорного регулятора... pardon
    Цитата: sergeyp
    Проще было бы затыкать ген. включённым в б-э нижнего n-p-n, КМК получилось бы понятнее
    Ну, проще я считаю по кол-ву примененных деталей, а понятнее - набросайте схемку, обсудим. smile
    sergeyp #56325
    Цитата: ino53
    срыв генерации при переходе через 0

       ??? Какбы управление длиной пачек, в автогенераторе? Действительно, это надо проверять.. Проще было бы затыкать ген. включённым в б-э нижнего n-p-n, КМК получилось бы понятнее, да и стаб. легче.. В общем то на этом принципе и работают простые БП...
    ino53 #56248
    Цитата: Yurba07
    БП работают - шуруповёрты крутятся..... Иногда практика опровергает теорию...
    А чего же им не крутиться, если мощи хватает... Не приходилось на самовозбуде делать, обычно 494, 3842 или та же 555. А насчет ...практика опровергает теорию... так врачи говорят - не бывает здоровых, есть недообследованные pardon

    Yurba07 #56241 Автор
    Хотите - верьте, хотите - нет но БП работают - шуруповёрты крутятся..... Иногда практика опровергает теорию....
    ino53 #56235
    Цитата: sergeyp
    КМК, не прокатит, ими лучше управлять методом срыва генерации...
    то же самое, срыв генерации при переходе через 0, и дальше фазовая задержка запускающего импульса smile

    sergeyp #56234
    Цитата: Yurba07
    Но речь шла о применении диодов ШОТКИ с 5 Вольтовой линии от комп ПБ в выпрямителе автогенераторного блока питания для шуруповёрта

       Если использовать без перемотки тр- ра потребуется минимум три сборки для моста, но и допустимое напряжение для моста будет уже не 45, а 90 Вольт, тогда согласен, достаточно..
    sergeyp #56233
    Цитата: ino53
    А вот попробовать схему, руки не доходят,

       КМК, не прокатит, ими лучше управлять методом срыва генерации...
    sergeyp #56232
    Цитата: Yurba07
    электролит 1000 мкФ напряжением не ниже 35 В, лучше на 50 В!

       Вот только это и воспринимает на себя все импульсы - как на входе, так и на выходе! И в случае деградации...
    ino53 #56229
    Цитата: Yurba07
    в выпрямителе автогенераторного блока питания для шуруповёрта

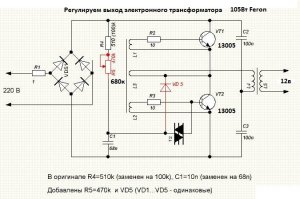

    здесь ключевое слово "автогенераторного", значит, проблема с регулировкой вых. напряжения и стабильностью. А вот попробовать схему внизу, от "ino53 15 января 2021 21:54", руки не доходят, хотя простенько и сердито, для шуриков самое то smile
    Yurba07 #56206 Автор
    sergeyp,  в кнопке шуруповёрта действительно стоит ШИМ.  Но речь шла о применении диодов ШОТКИ с 5 Вольтовой линии от комп ПБ в выпрямителе автогенераторного блока питания для шуруповёрта. Возможно я не уточнил этот момент.
    sergeyp #56185
    Цитата: Yurba07
    при ШИМ регулировке низковольтные диоды не живут вообще,

       У =шурика= разве не ШИМ в кнопке?
    Yurba07 #56169 Автор
    sergeyp,  По поводу 12 Вольтой линии компьютерного БП....  В эти линии производитель ставит 16С20 или 20С20. Это двухсотвольтовые сдвоенные диоды. И да, при ШИМ регулировке низковольтные диоды не живут вообще, тут не поспорить.....
    Yurba07 #56168 Автор
    sergeyp,
    Не спорю, что при ШИМ регулировке с использованием  ДГС есть иголки, которые достигают 60 Вольт.... Но в автогенераторе нет ДГС и на удивление сборка ШОТКи с максимумом обратного напряжения 45 В работает достаточно хорошо и долго в БП с выходным напряжением 21 В... Что -то мне на ремонт из 5 собранных знакомым БП для шурупика за 5 лет ни один не вернулся с пробитыми диодами ШОТКИ.... Последний собрал два года назад, друг делал дома капитальный ремонт и не обижается на работу БП. Берёт его теперь на халтуры по отделке... Очевидно и невероятно....
    sergeyp #56151
    Цитата: ino53
    40С45 идут в 5-вольтовую шину, а в 12-вольтовой до ДГС есть выбросы до 60 В

       Потому там и стоят 20С100... Но эсриментаторы ставят, и работает, некоторое время..
    ino53 #56140
    Цитата: Yurba07
    Так же работают хорошо диодные сборки ШОТки 40С45,
    Позвольте усомниться, 40С45 идут в 5-вольтовую шину, а в 12-вольтовой до ДГС есть выбросы до 60 В, чего Шотки надта ж не любят (проверено! при пробое выгорают ключи на высокой стороне pardon ). Вообще то я как то писал на эту тему. https://usamodelkina.ru/16433-jelektronnye-samodelki-dlja-garazha.html  Электронные самоделки для гаража.  Что то ссылка не вставляется...


    Yurba07 #56137 Автор
    ino53,
    Я ставил в автогенераторных  БП  для шурупика диоды КД213 + электролит 1000 мкФ напряжением не ниже 35 В, лучше на 50 В!  Так же работают хорошо диодные сборки ШОТки 40С45, от компьютерного блока питания. 40 Ампер на 45 Вольт. На  этом Форуме я брал информацию по переделке и делился  результатом. Здесь можно увидеть БП в работе.

    ino53 #56100
    Цитата: Korolev
    А можно поподробнее, особенно про выходной выпрямитель?
    Автор не отзывается... Я ставил мостик на 2д213 или 2997, из комп. БП  можно, но Шотки перенапряжения сильно не любят. Все не соберусь проверить это:

    Korolev #56080
    Yurba07,
    У меня например резервный  БП для шурупика 18 В так сделан, если вдруг аккумулятор сел и нужно докрутить 10-20 саморезов..
    А можно поподробнее, особенно про выходной выпрямитель?  scratch
    Yurba07 #56065 Автор
      При работе в качестве электронного трансформатора есть некоторые ньюансы:
    Отсутствует стабилизация напряжения.
    В зависимости от нагрузки изменяется частота работы автогенератора.
    Ну и короткое замыкание совсем не любит...
     Если все эти условия подходят, то вполне нормально работает. У меня например резервный  БП для шурупика 18 В так сделан, если вдруг аккумулятор сел и нужно докрутить 10-20 саморезов..
    ino53 #55531
    Это уже не актуально, но возможно кому-нибудь и пригодиться
    Как проверка балласта - может и не актуально, а вот как способ изготовления электронного трансформатора, достаточно миниатюрного и на широкий диапазон выходных напряжений - очень даже... smile
