    Штатив-стол для USB-микроскопа из подручных материалов


    Заменил в квартире трубы металлопластиковые D16 мм на полипропиленовые D20 мм. Появилась труба и фитинги на D16 мм. Решил использовать для сборки штатива под микроскоп из Китая.

    Микроскоп у меня служит помощником для просмотра в увеличенном виде smd-компонентов, мелких деталей на экране ноутбука. Подставка в комплекте с микроскопом пластмассовая, очень хлипкая, постоянно сбивается изображение.
    Штатив-стол для USB-микроскопа из подручных материалов

    Подготовил куски металлопластиковой трубы D16 мм: длиной 200 мм = 4 шт., длиной 160 мм = 2 шт., длиной 60 мм = 2 шт. Также понадобиться фитинги все на D16 мм:
    - тройник обжимной = 1 шт.

    - угол обжимной = 2 шт.

    - соединитель обжимной = 2 шт.

    - крепеж-клипса для трубы = 17 шт.

    Для столешницы взял толстый картон 180х220 мм.
    Трубу разрезал при помощи трубореза, типа этого:

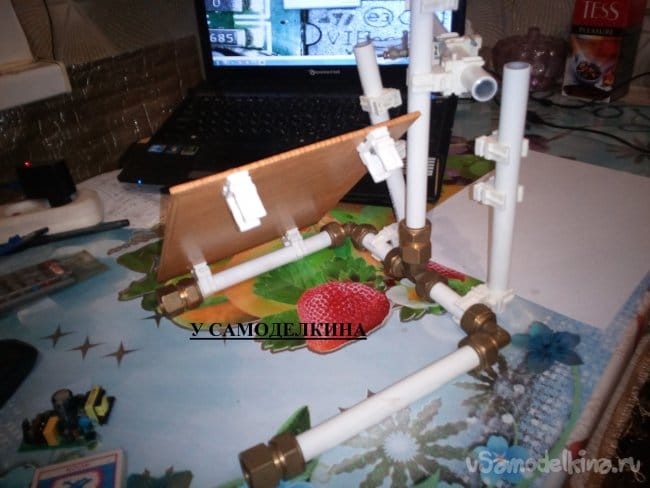

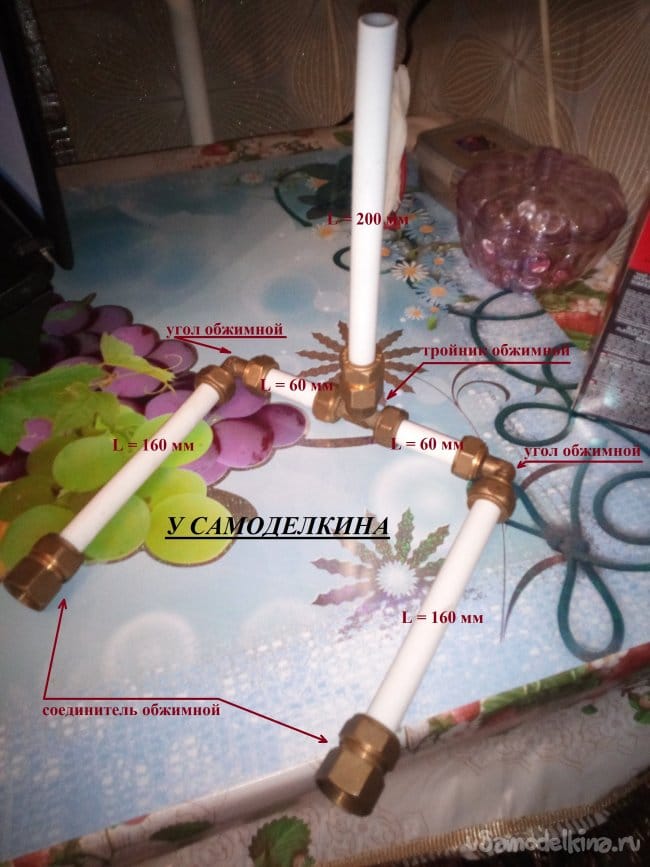

    Далее, как конструктор собираем «скелет»:

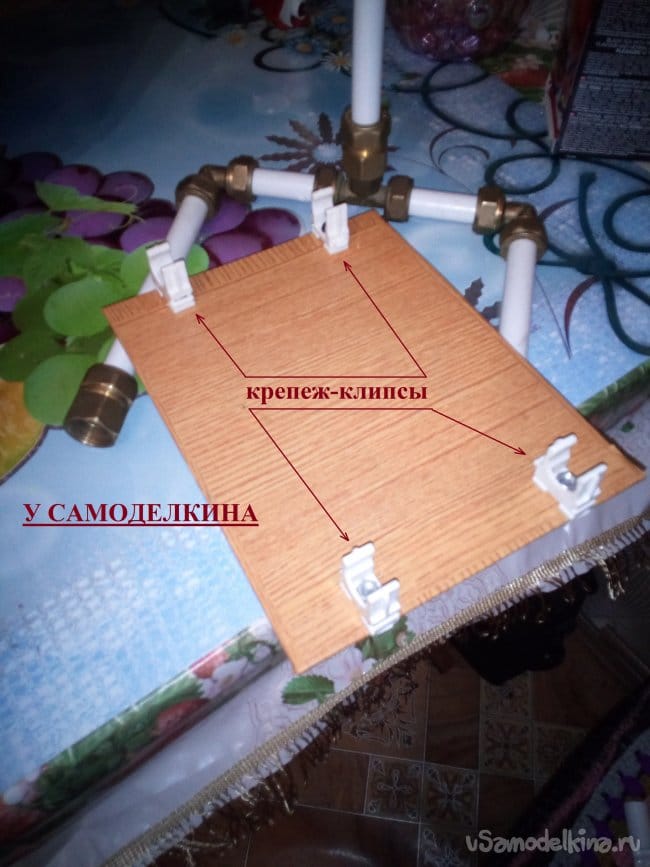

    Далее в столешнице делаем 4 отверстия и прикручиваем болтами к ней крепеж-клипсы и крепим к «скелету»:

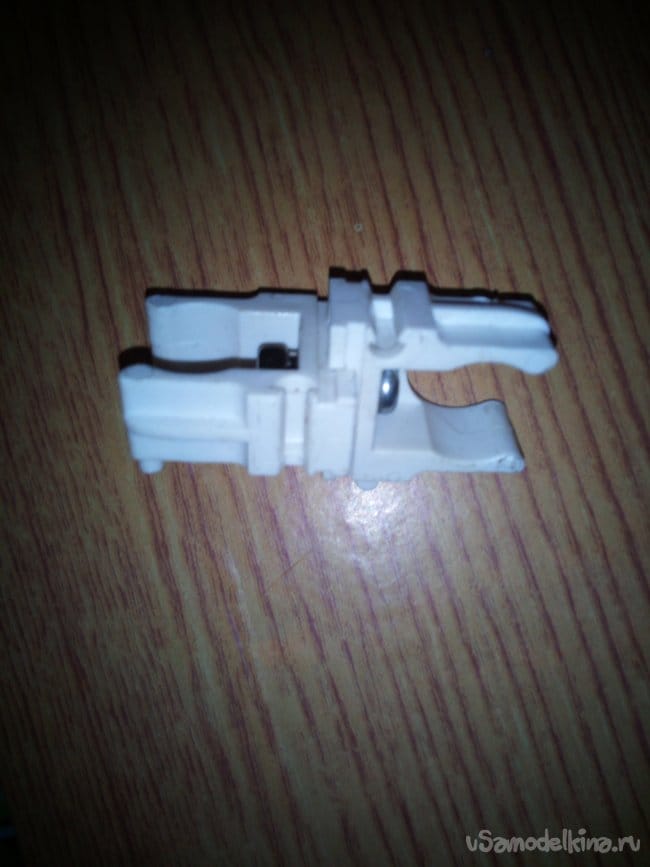

    Затем надо соединить 2 клипсы крестом при помощи болта. Таких сборок нам понадобится 3 штуки.

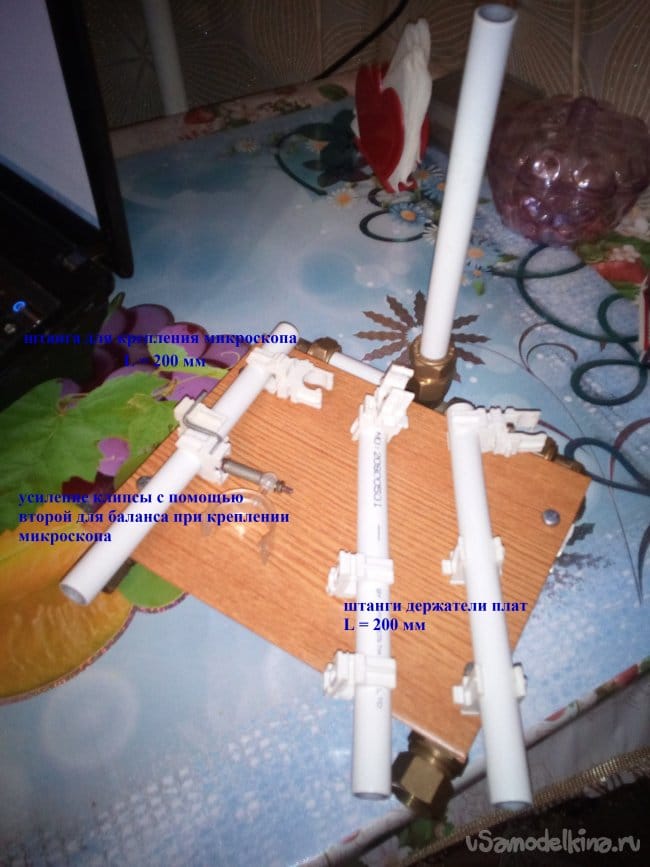

    Приступаем к сборке штанг:

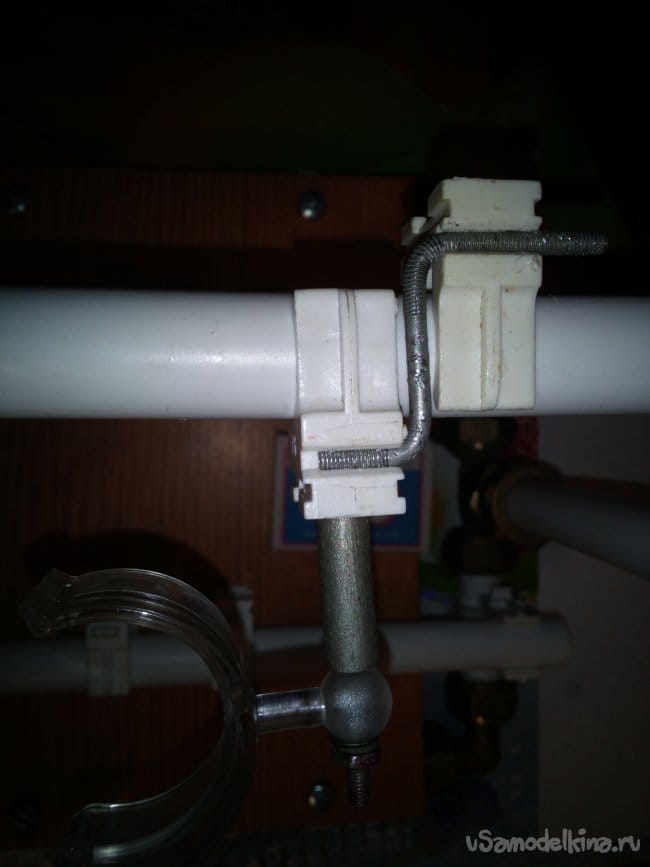

    Усиливаем клипсу под микроскоп, чтобы ход был с натяжкой:

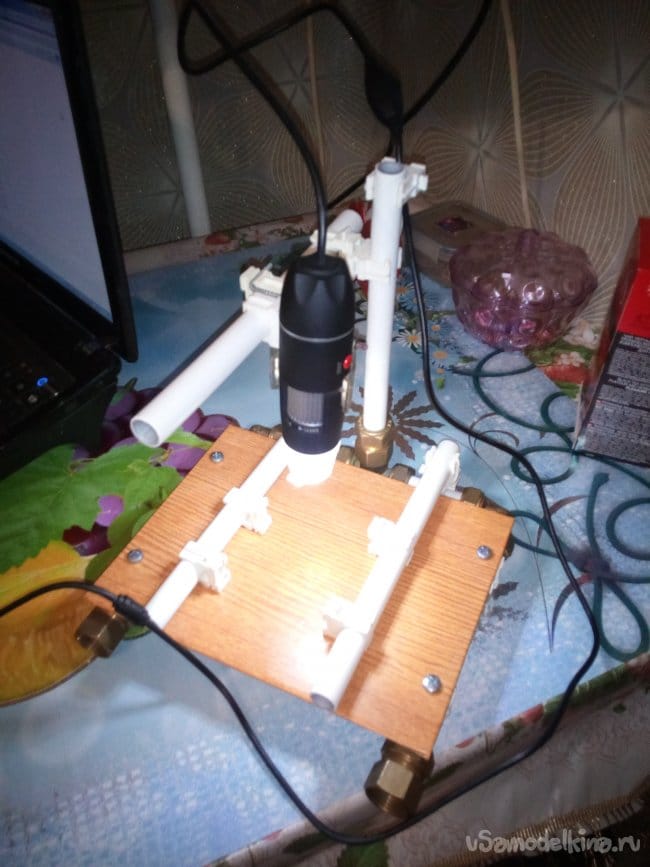

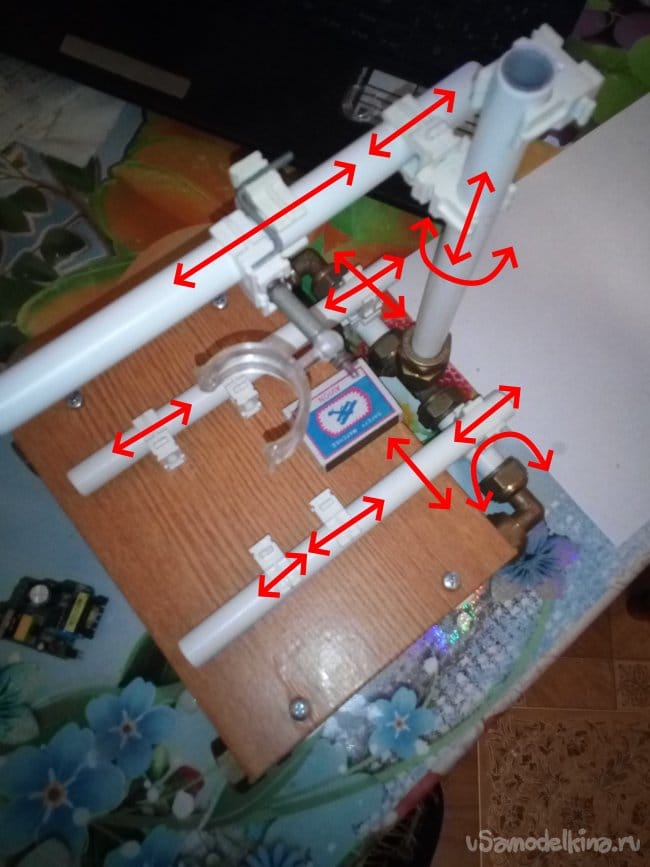

    Собираем конструкцию:

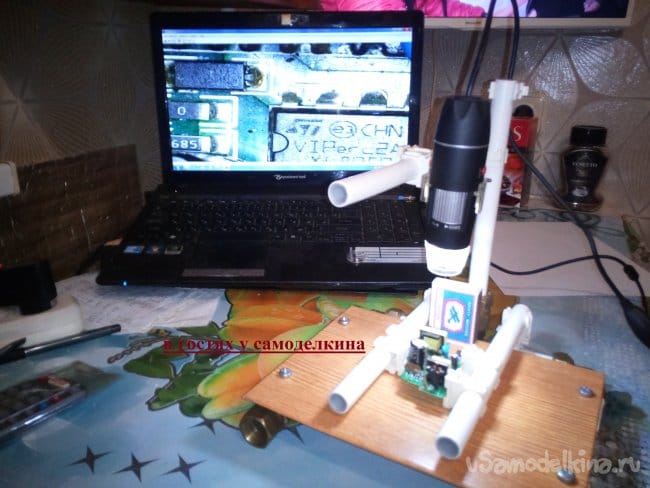

    Мне лично конструкция понравилась, можно будет в дальнейшем дорабатывать. С микроскопом работаю программой "AMCAP v 9.016. Может кому подкинул идею.

    Солнечная повозка

    По мотивам публикации «Как зажечь свечу щелчком пальцев»

    Добавить комментарий

    2 комментария
    Гость Saveliy-house
    Оригинально, но мне кажется дорговато обойдётся. Все эти муфты. Уголки.
    Korolev
    Мне лично конструкция понравилась
    А мне не особо. Слишком громозко, много лишнего. Достаточно одной вертикальной стойки непосредственно на доске, ну типа хим. штатива, а для плат - гибкая "третья рука". Но это только моё, субъективное мнение. smile
