Мой старый любимый микроскоп МБС-10.
Сломалось заводское крепление подсветки. Собственно оно было не очень удобное, большое и постоянно мешалось при работе.
Нужно изготовить новое.
Принято решение крепление делать из мягкого пластика. Не повредить объектив при установке и желательно без токарно фрезерных работ. Неоднократно убеждался, придумать сложную конструкцию-просто. Сложно придумать простую.
Светодиоды в качестве источника света подойдут. Мне нужна бестеневая с мягким светом. При длительной работе не уставали глаза. Работаю практически только с двумя вариантами увеличения и регулировка освещения по яркости не нужна.

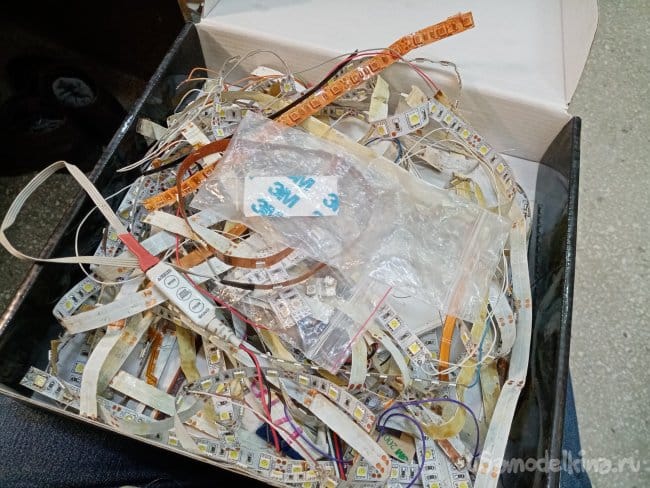

В наличие есть пластик в 5мм. Светодиоды от подсветки рекламных букв (рекламщики подарили, все равно выбрасывать)

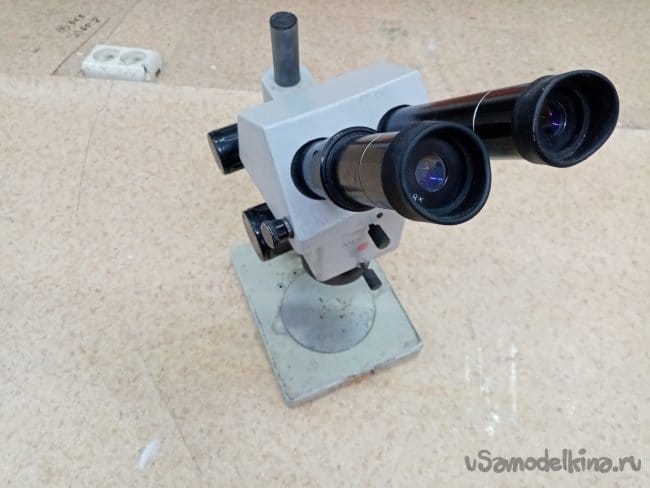

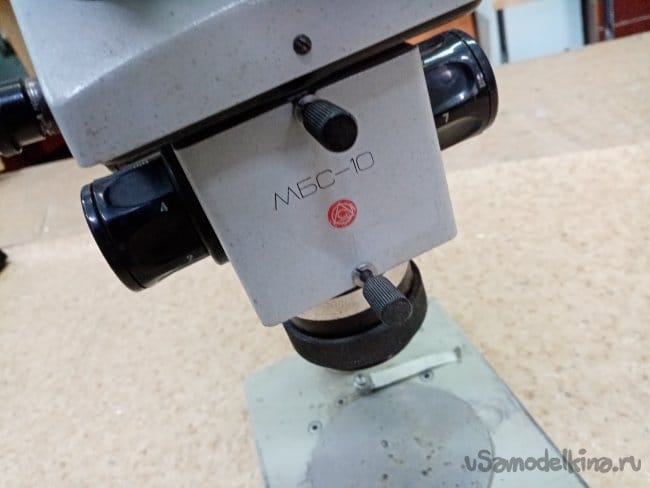

Микроскоп.

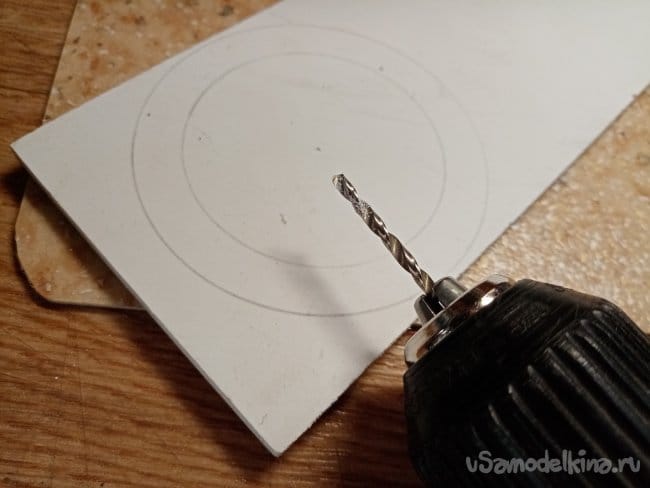

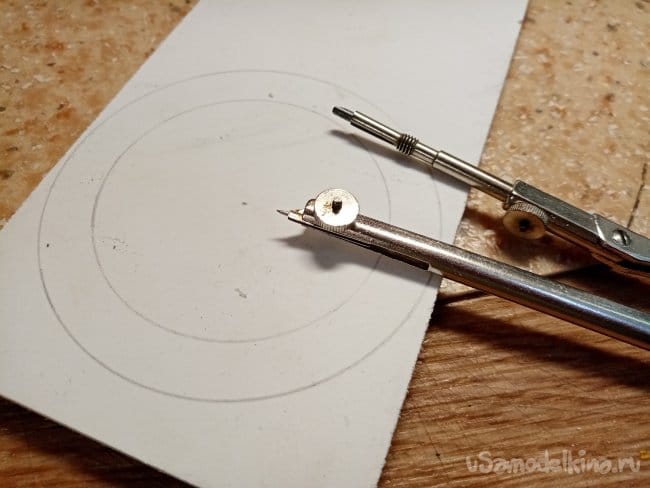

На пластике размечаю окружность. Посадочный размер 52.4.

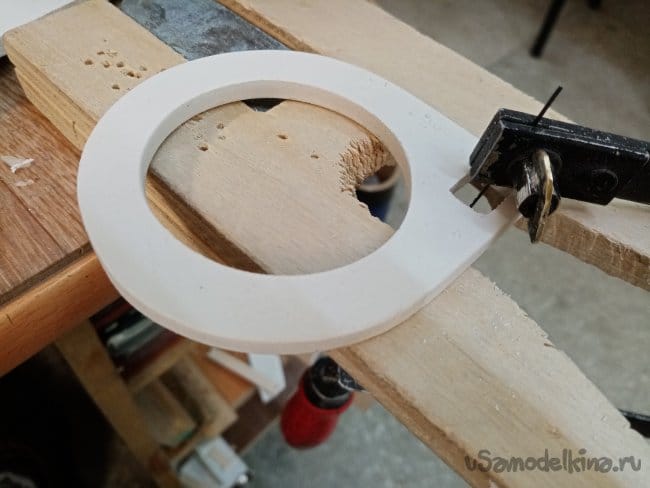

Лобзиком выпиливаю слегка меньше. До истинного размера доведу врукопашную. Нашел у себя малюсенький выключатель. Теперь совсем будет хорошо с подсветкой.

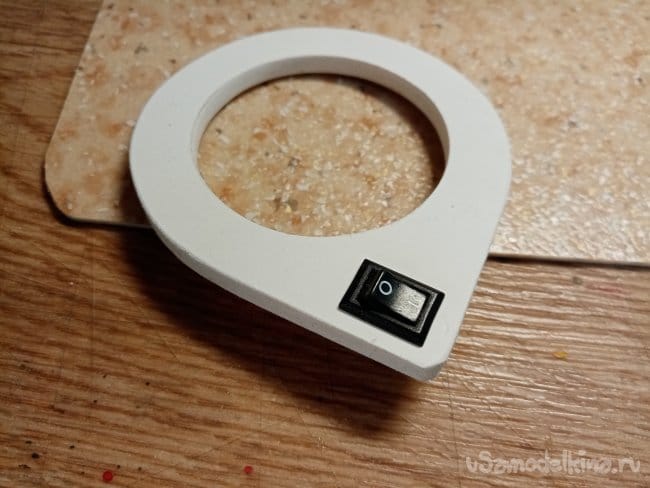

Устанавливаю его на место.

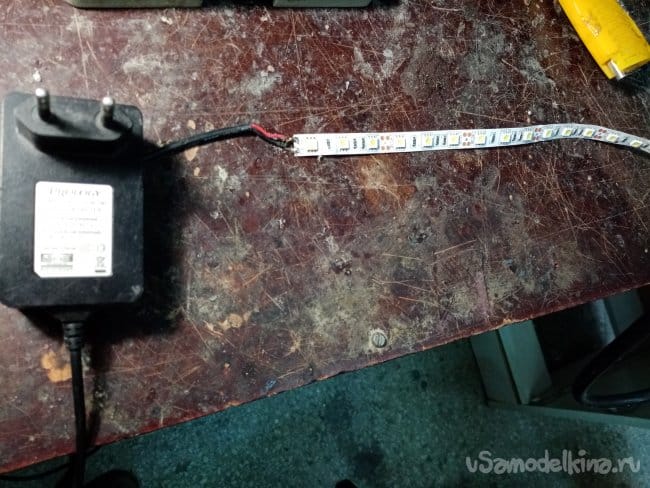

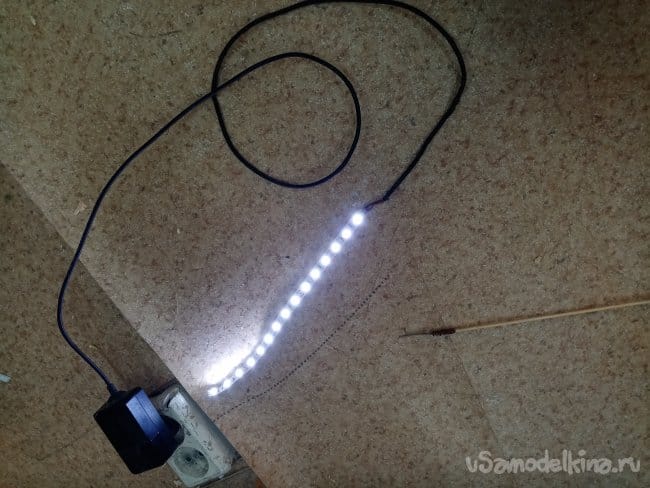

Коробка со светодиодами на 12В, блок питания тоже нашелся. Спаял все в кучу.

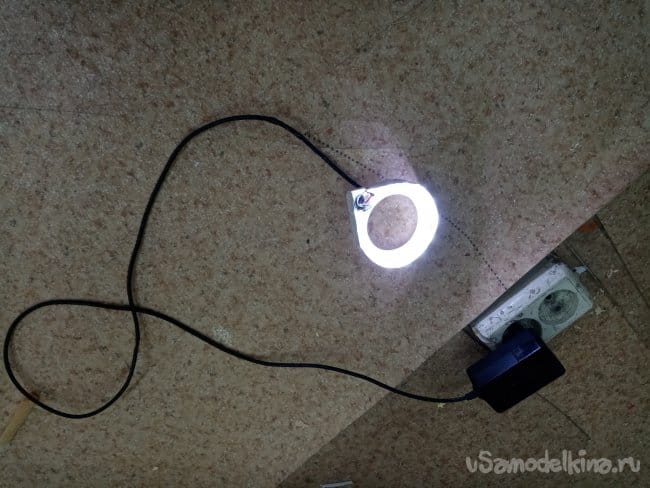

Пробное включение.
Достаточно ярко получилось. НО... устанавливать светодиоды светом вниз нельзя, обязательно будут блики. Поэтому закрепляю полоску с диодами на край кружка. Светом внутрь.

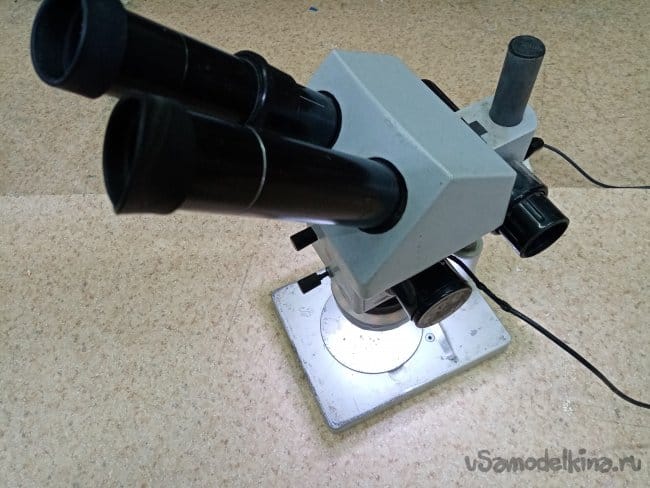

Примерялся, установил на микроскоп, погонял по увеличениям. Хорошо получилось. Покрутил на предметном столе блестящую железячку, нормально бликов практически нет.
Заклеил с торца светодиоды полоской серой рекламной пленкой в цвет корпуса микроскопа.

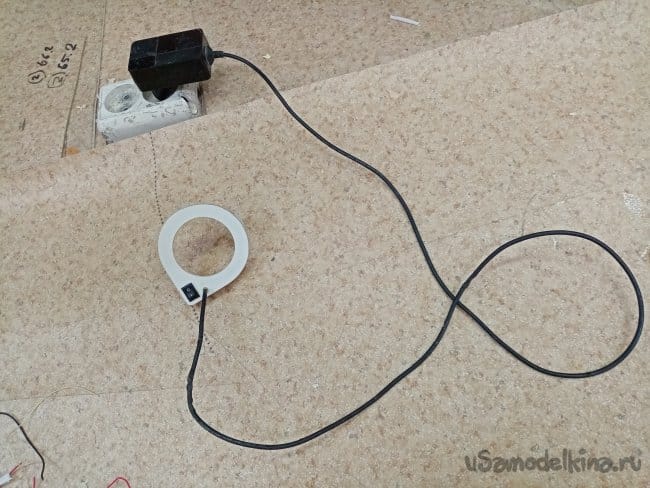

Обойма подсветки с легким натягом одевается на посадочное место и затем может вращаться, выключатель выключает.
Цель достигнута.
