    Дальнейшая модернизация сверлильной стойки (продолжение темы)

    Всем доброго времени суток. Предлагаю вашему вниманию вариант дальнейшей модернизации универсальной сверлильной стойки для МФИ типа «Dremel», ранее описанной в предыдущих статьях. Стойка для «Dremel»



    Т.к. в конструкции (после предыдущей доработки) добавилась возможность удобной работы с фрезами, наждачными кругами, шарошками и т.д., а при работе с такой оснасткой МФИ образуется значительное количество опилок, то появилась необходимость в добавлении к конструкции элементов для подсоединения устройства их удаления.

    Идея состояла в изготовлении заборника для опилок из имевшихся деталей, с минимальной их доработкой. Так же решил поэкспериментировать с использованием устройства локальной подсветки, в качестве которого попробовать использовать готовое изделие.

    В доработке конструкции было использовано:
    - пластиковый хомут для труб диаметром 32мм
    - адаптер отсасывания опилок для фрезера «Bosch POF 1200 AE»
    - обрезок пластика толщиной 3мм
    - обрезок пластиковой соединительной муфты для труб диаметром 32мм
    - Увеличительное стекло с подсветкой из магазина «FIXprice»
    - крепеж М5

    Из инструментов использовалось:
    - МФИ «Dremel»
    - шуруповерт
    - сверло 5мм
    - зенкер
    - отвертка
    - канцелярский нож

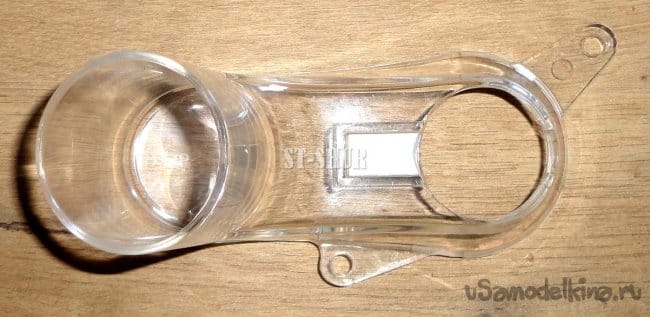

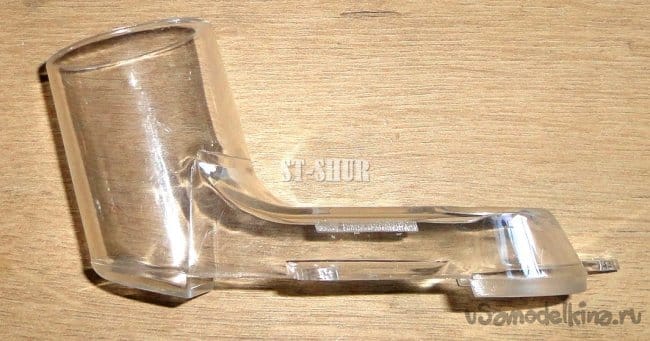

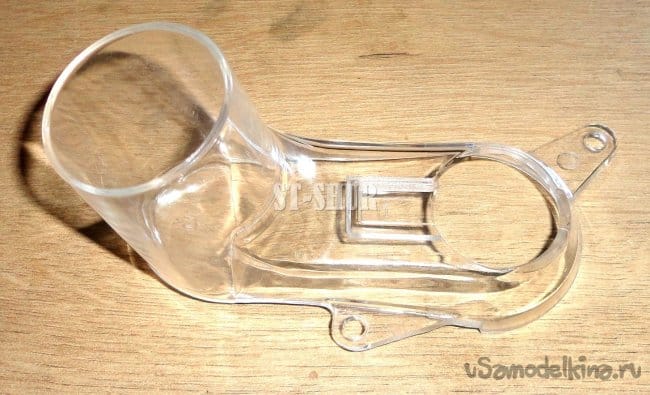

    При реализации данной идеи было просверлено всего три отверстия диаметром 5мм. И канцелярским ножом вырезаны две небольшие детали из мягкого пластика толщиной 3мм. В качестве заборника опилок использован адаптер отсасывания опилок от ручного фрезера «Bosch POF 1200 AE».

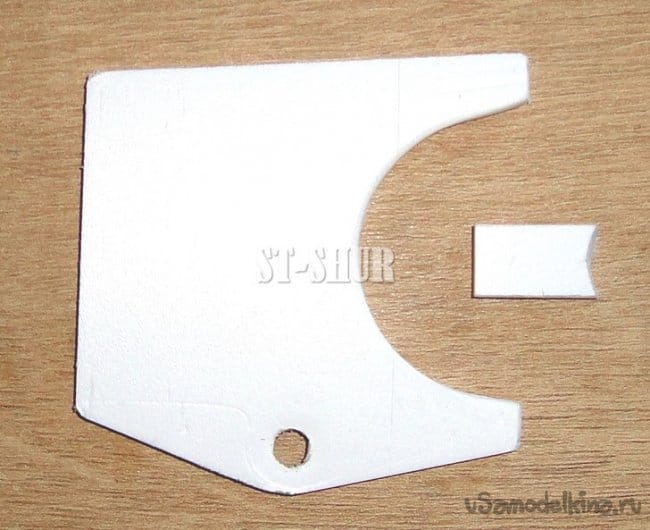

    Вырезанные из пластика нижняя крышка и верхняя заглушка для адаптера фрезера «Bosch».

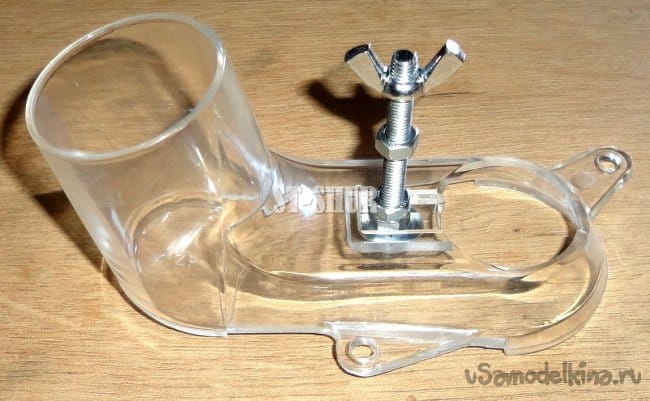

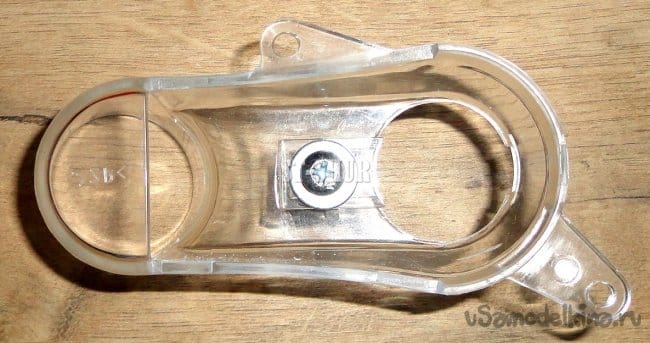

    Для крепежа адаптера к сверлильной стойке используются шайба, гайки М5 и винт длинной 50мм. В верхнем пазу адаптера просверлено отверстие 5мм. Для повышения удобства регулировки высоты адаптера относительно рабочей оснастки МФИ используется гайка типа «барашек».

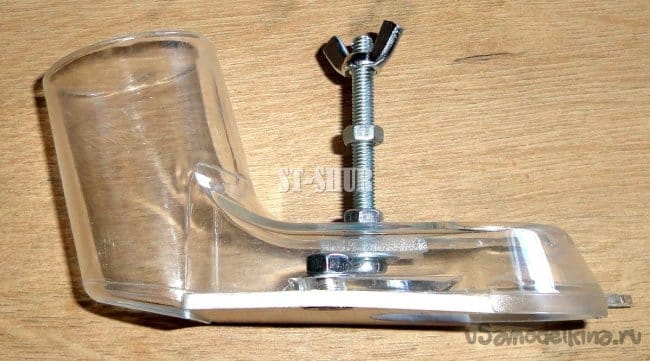

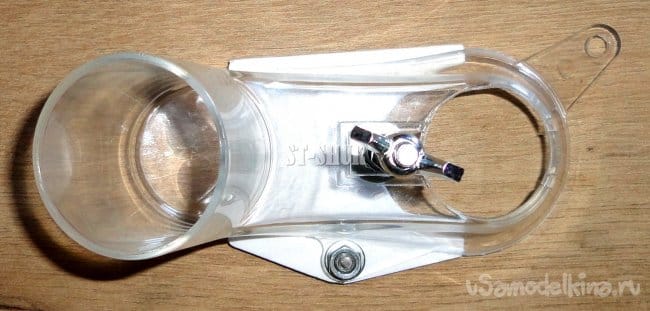

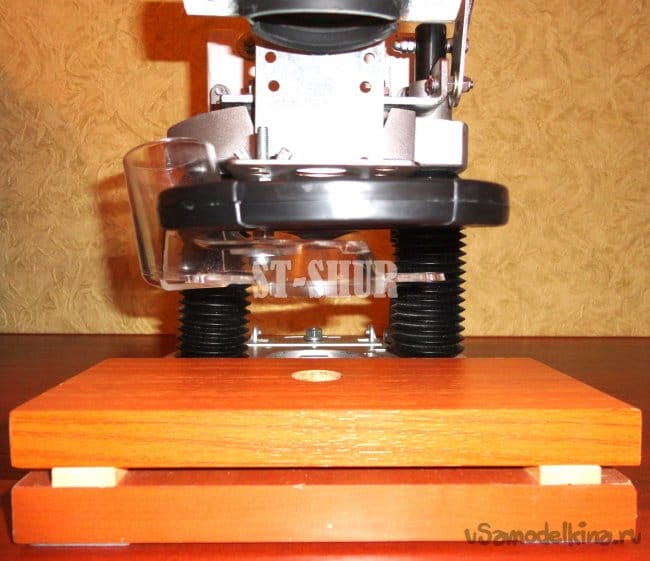

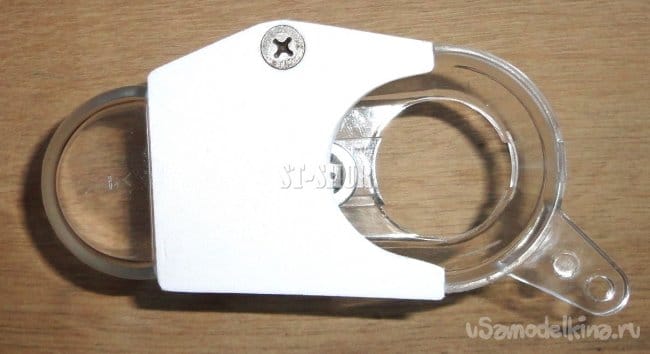

    При работе стойки в режиме сверления на адаптер устанавливается нижняя крышка, которая улучшает концентрацию воздушного потока ближе к сверлу. При работе с абразивными кругами, шарошками и фрезами устройство прекрасно справляется без дополнительной крышки, т.к. нижний вырез адаптера располагается как раз вдоль направления «шлейфа» образуемых опилок. Крышка крепится всего одним винтом с гайкой М5, т.к. она упирается в края нижнего паза адаптера этого вполне достаточно для ее достаточной фиксации. Дополнительной герметизации не потребовалось, крышка прижимается к адаптеру за счет перепада давления, при работе пылесоса.





    При установке адаптера обратно на платформу ручного фрезера, в верхний паз достаточно плотно вставляется верхняя заглушка, закрывающая отверстие для винта.

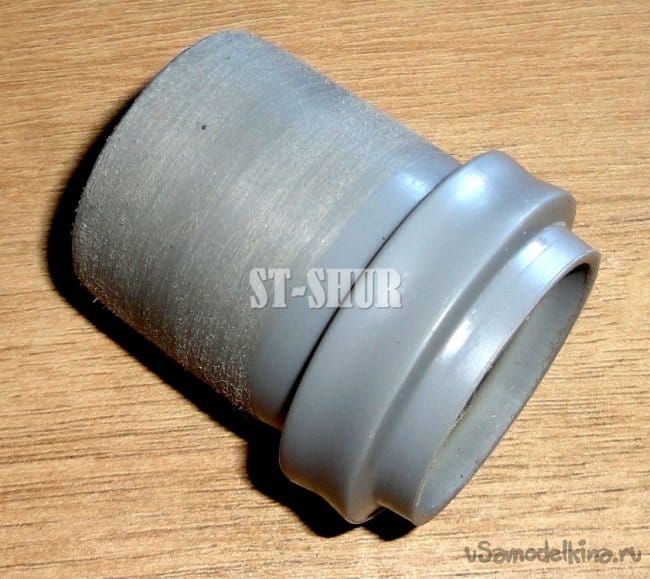

    В качестве переходника для шланга использован обрезок соединительной муфты для полипропиленовых труб диаметром 32мм. Он же используется при работе с фрезером «Bosch» и системой удаления опилок «CYCLONE-18» (описывалась ранее).

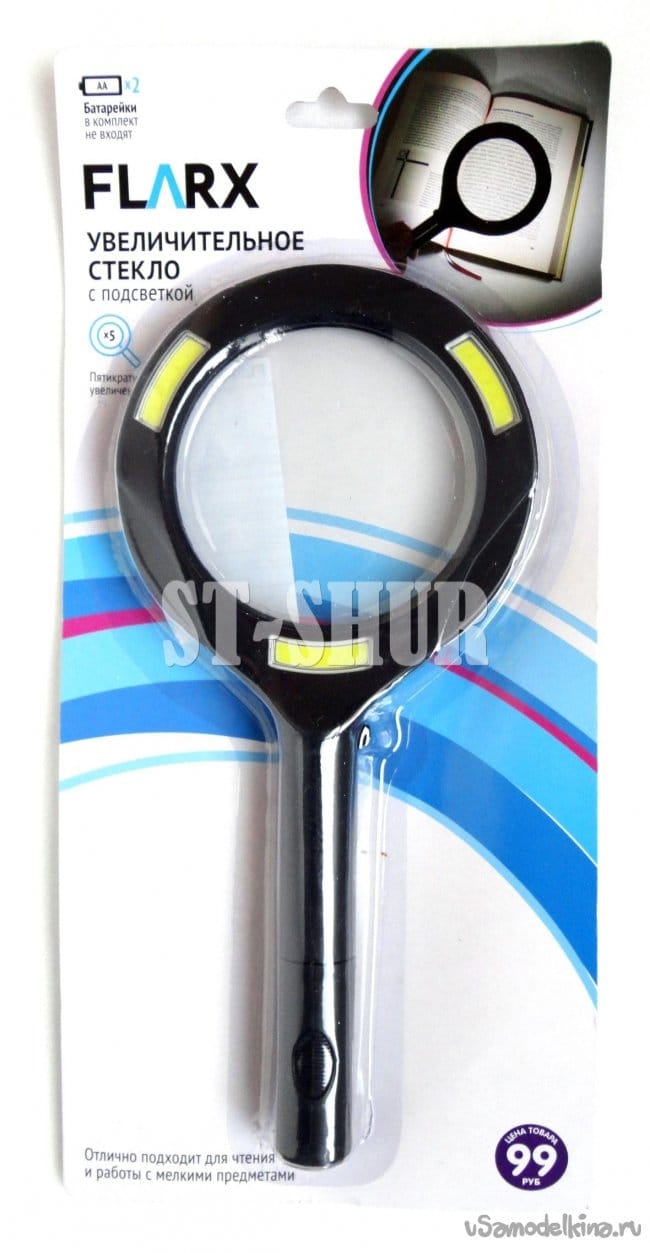

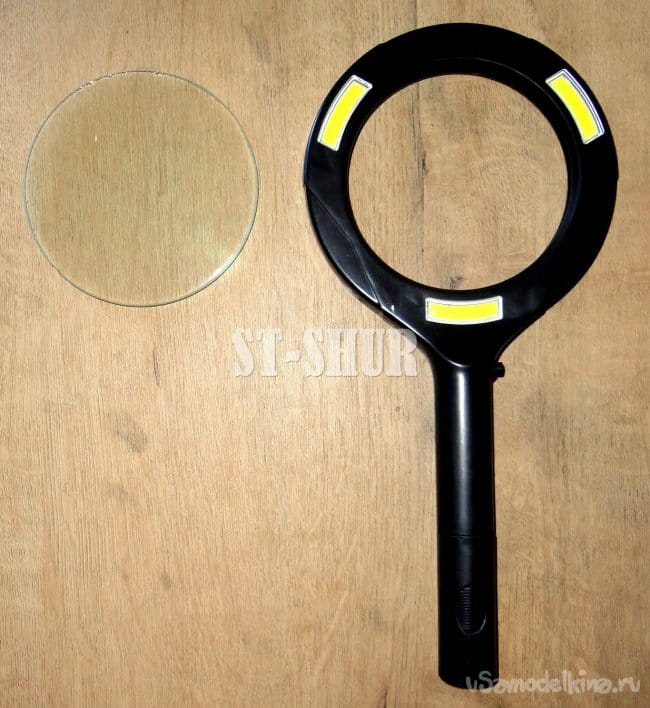

    Устройство подсветки изготовлено из китайского увеличительного стекла с подсветкой (приобретенного в магазине «FIXprice» за 99 рублей). Для переделки просто была снята линза. С боку устройство имеет удобную кнопку включения с фиксацией. Питается от двух элементов «АА».




    Светодиоды данного изделия дают достаточно яркую и при этом рассеянную, мягкую подсветку. Что позволяет избежать лишних бликов и контрастных теней в зоне обрабатываемой заготовки. Чему так же способствует хорошая прозрачность пластика адаптера.

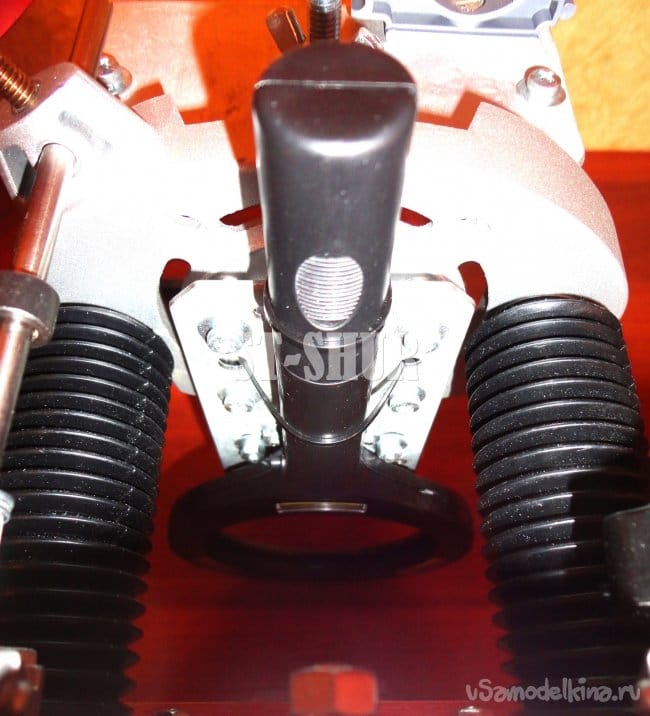

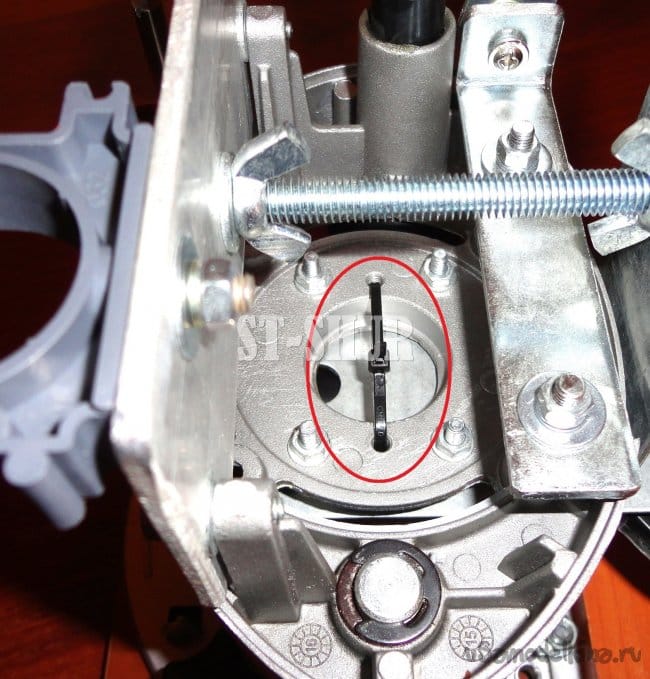

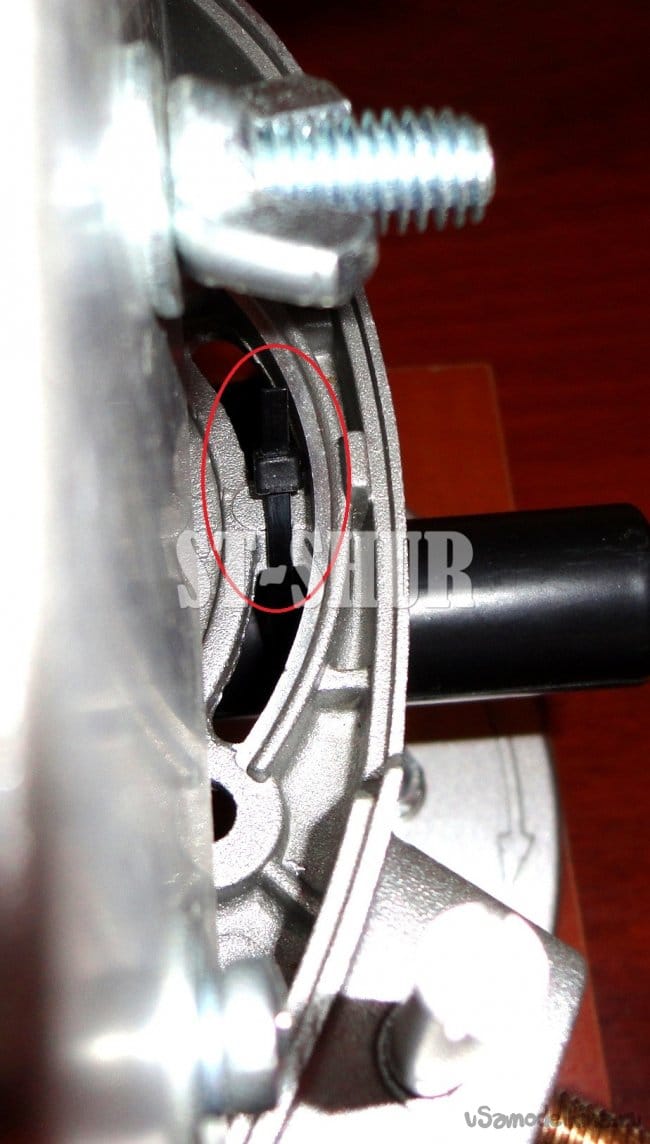

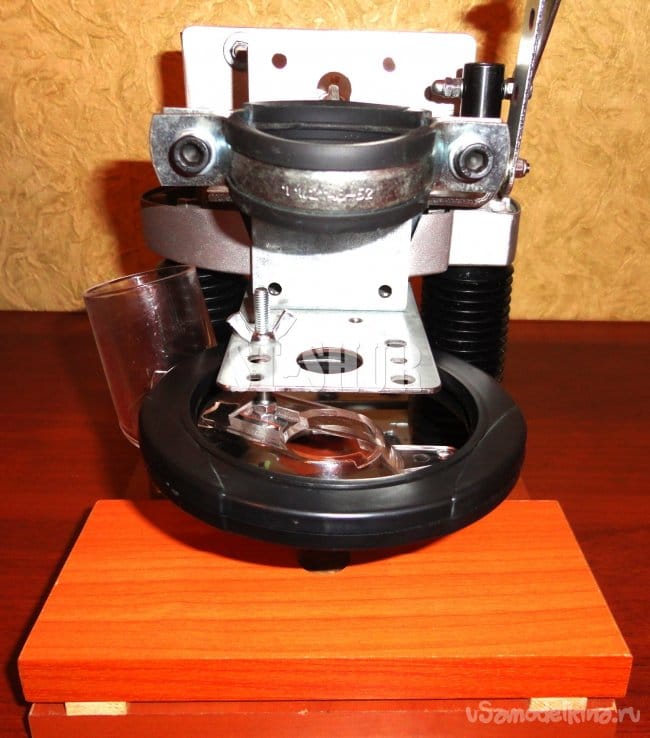

    Подсветка довольно просто и удобно закрепляется на сверлильной стойке с помощью двух нейлоновых стяжек с использованием готовых технологических отверстий (не потребовалось специально сверлить). И удачно располагается как раз между крепежных винтов сверлильной стойки.

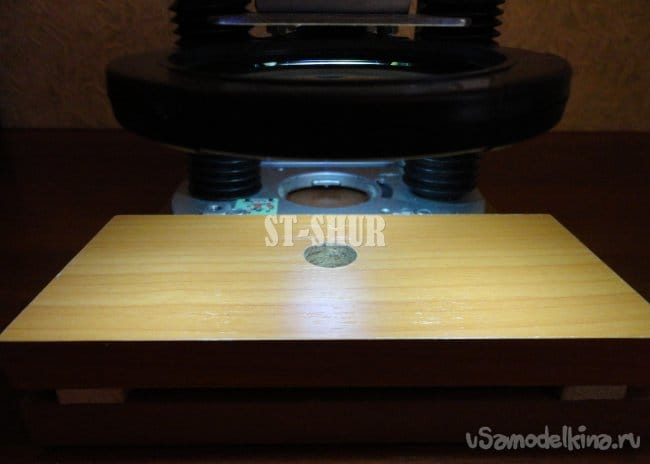

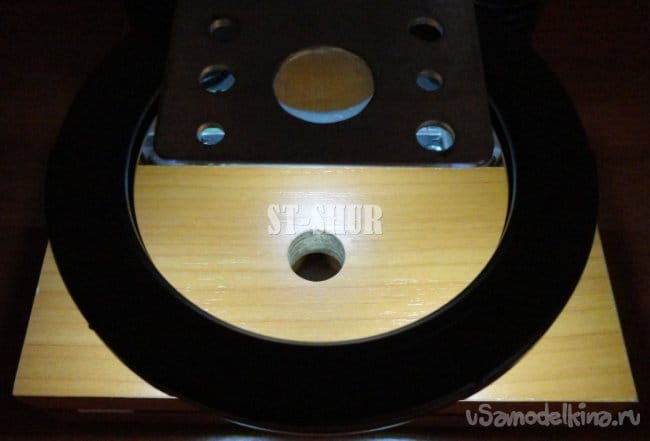

    Зона охвата локальной подсветки.

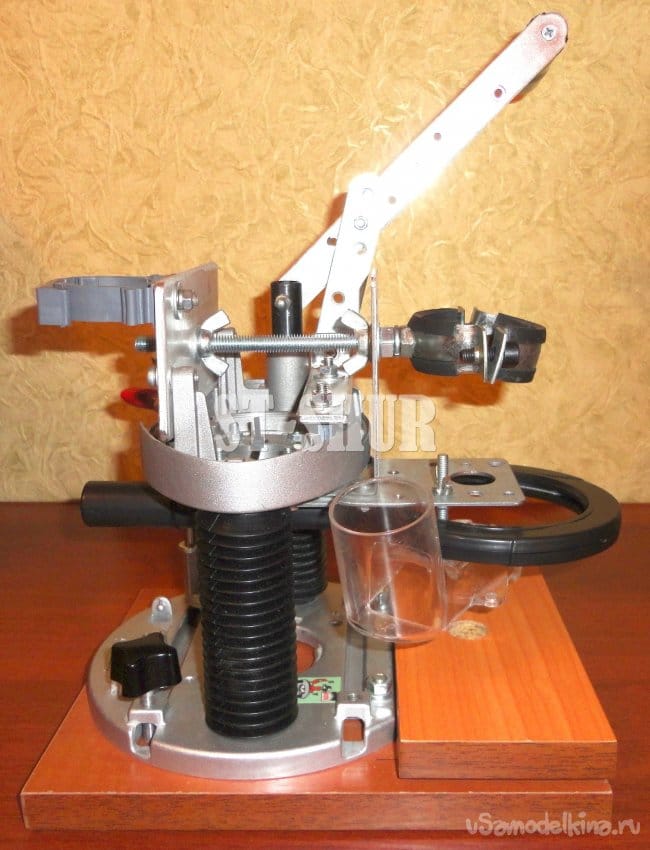

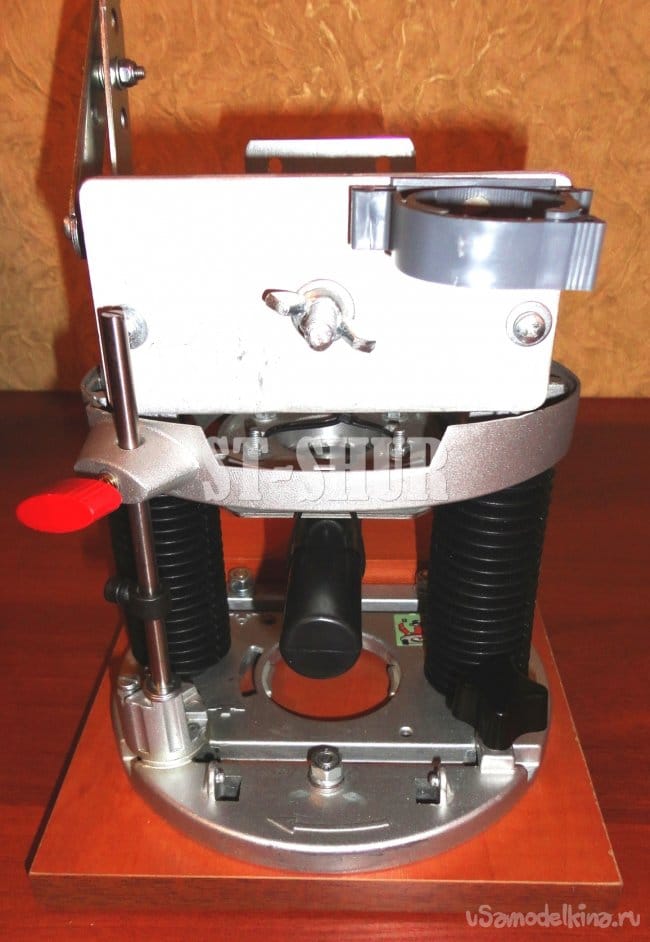

    После установки подсветки, используя готовое отверстие был закреплен адаптер отсоса опилок.

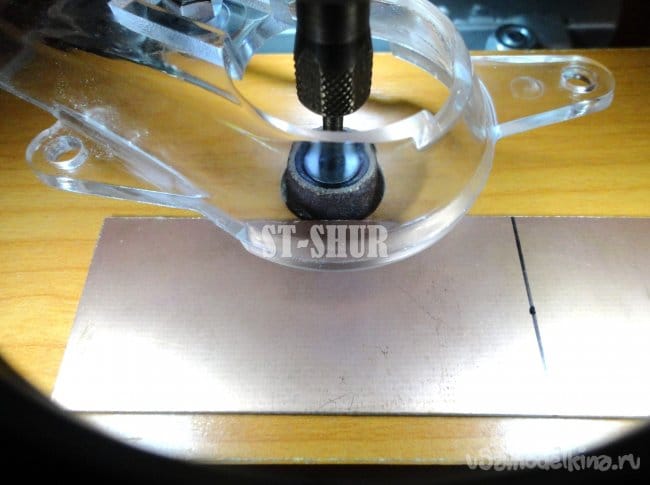

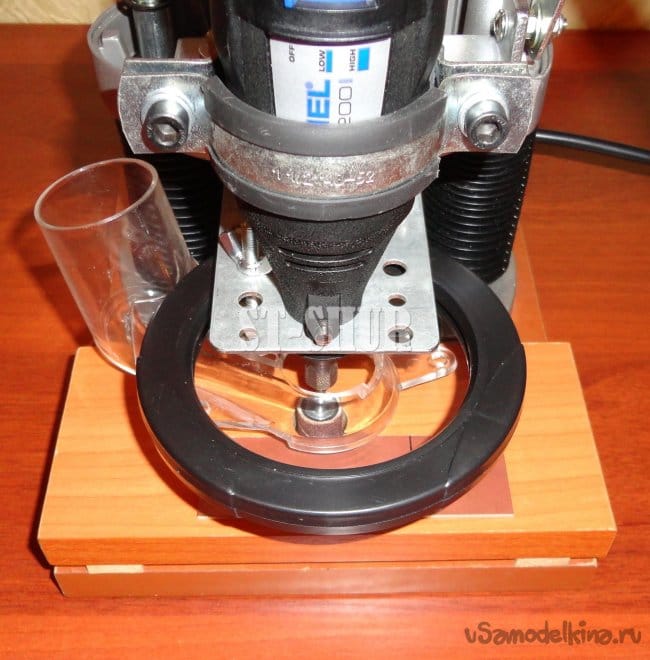

    Зона охвата локальной подсветки при работе с наждачным кругом.

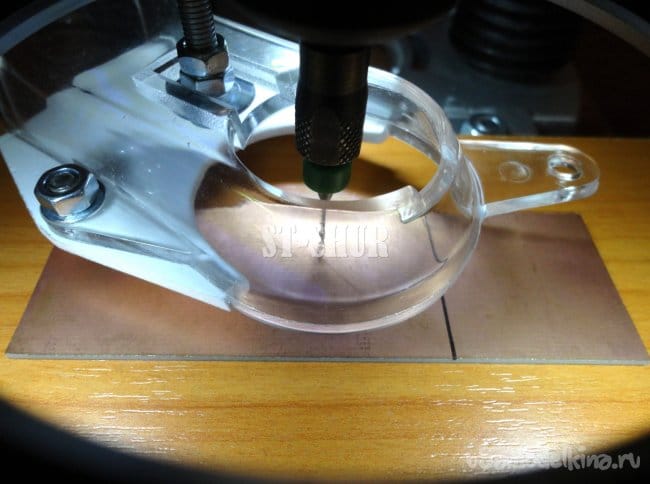

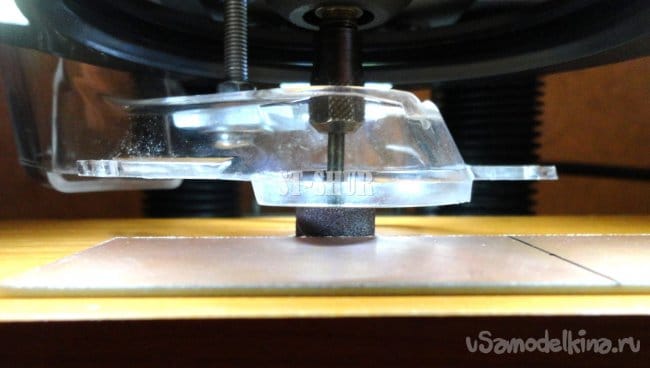

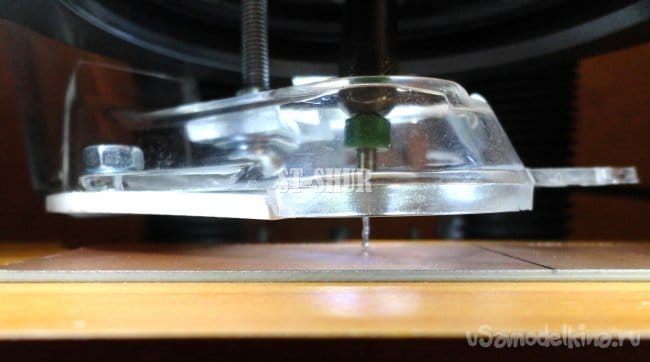

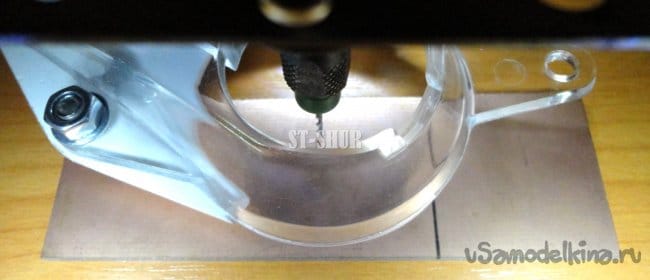

    Зона охвата локальной подсветки при работе в режиме сверления. Точка касания сверла и заготовки достаточно хорошо просматривается.

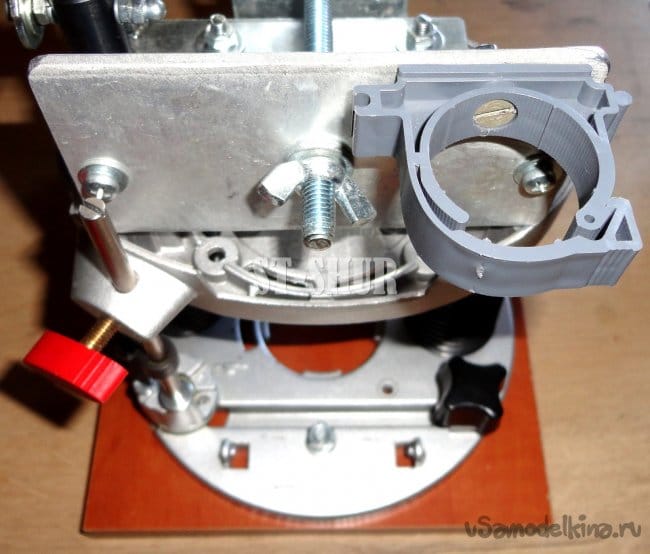

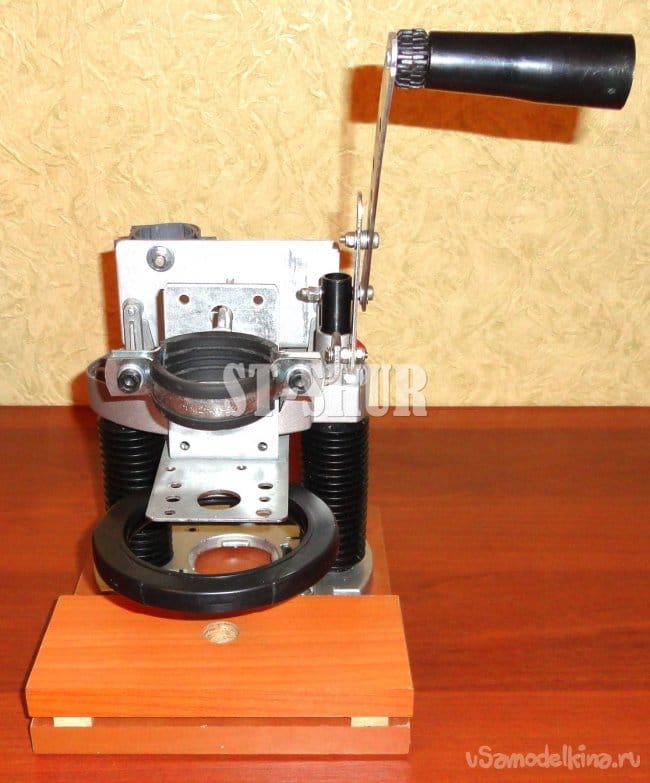

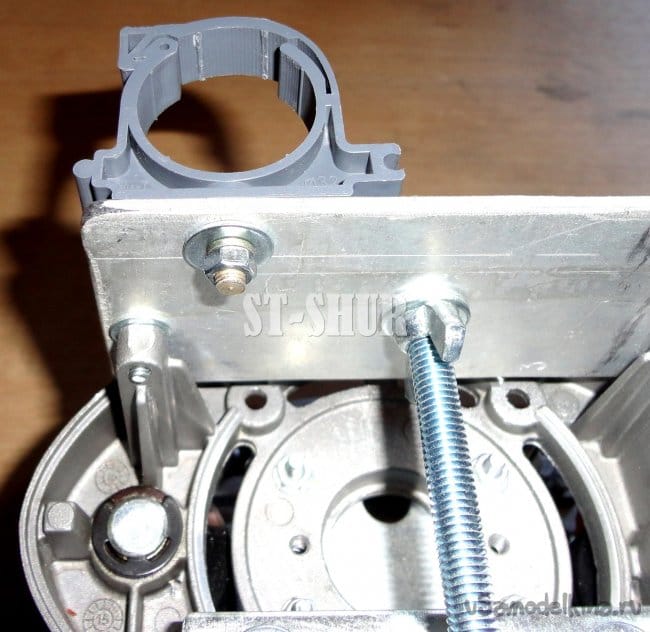

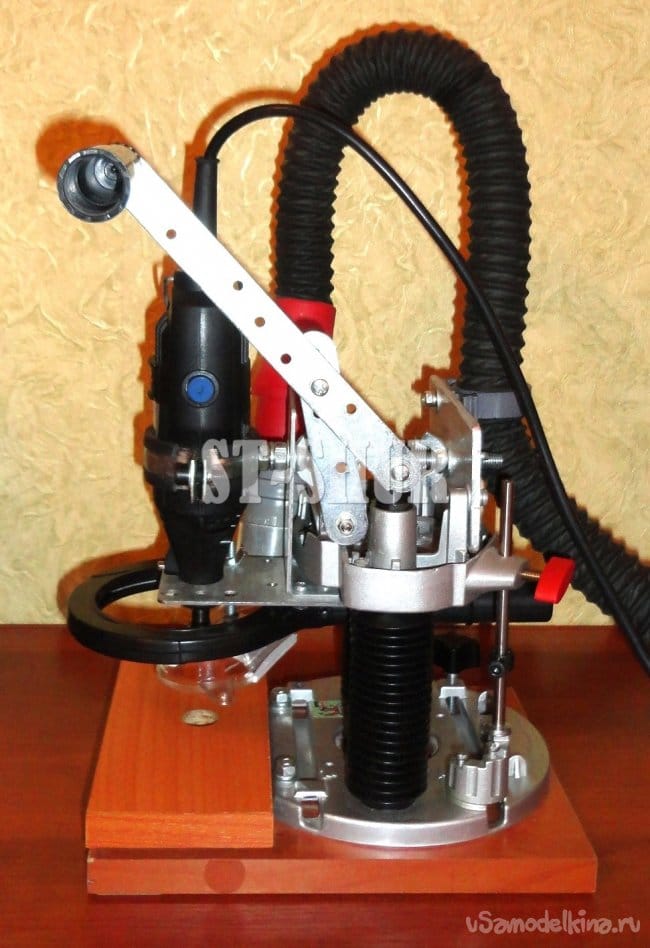

    Для удобства подключения шланга, на задней панели сверлильной стойки с помощью винта М5 закреплен пластиковый хомут для труб диаметром 32мм. Данное решение позволяет избегать боковых нагрузок на пластиковый адаптер при возможном натяжении и смещении шланга.

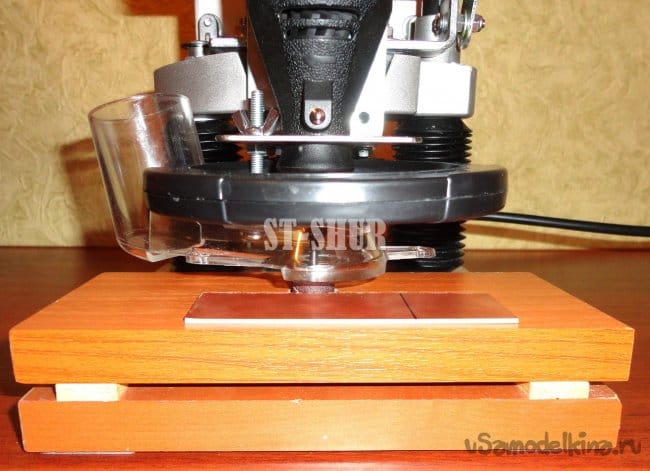

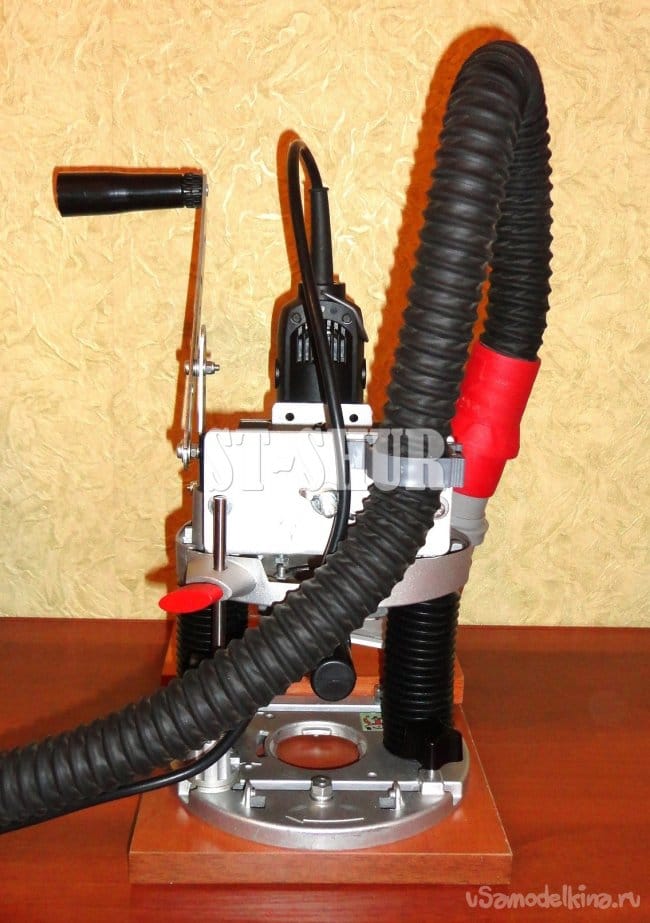

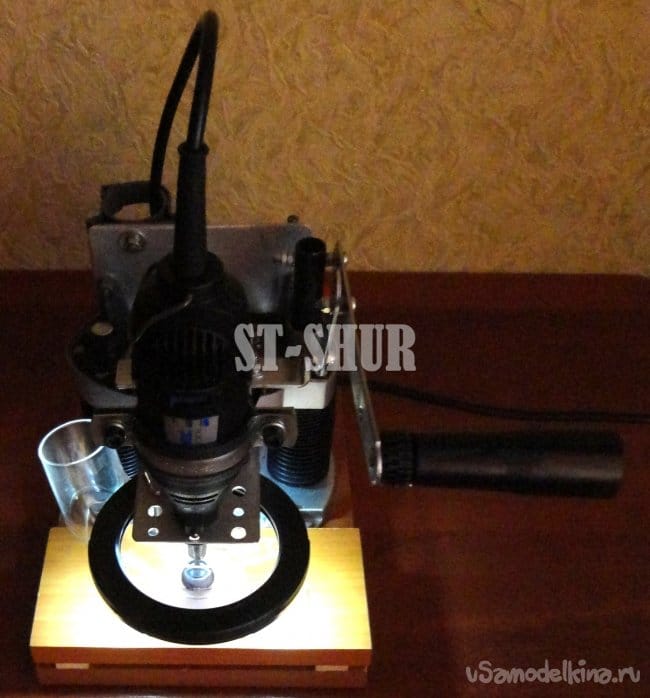

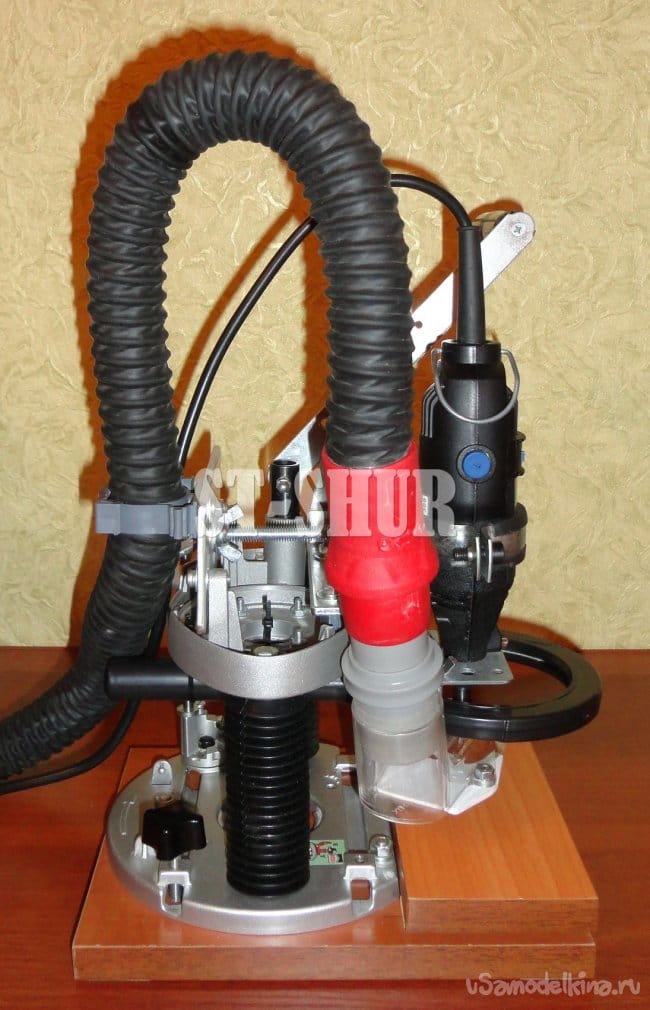

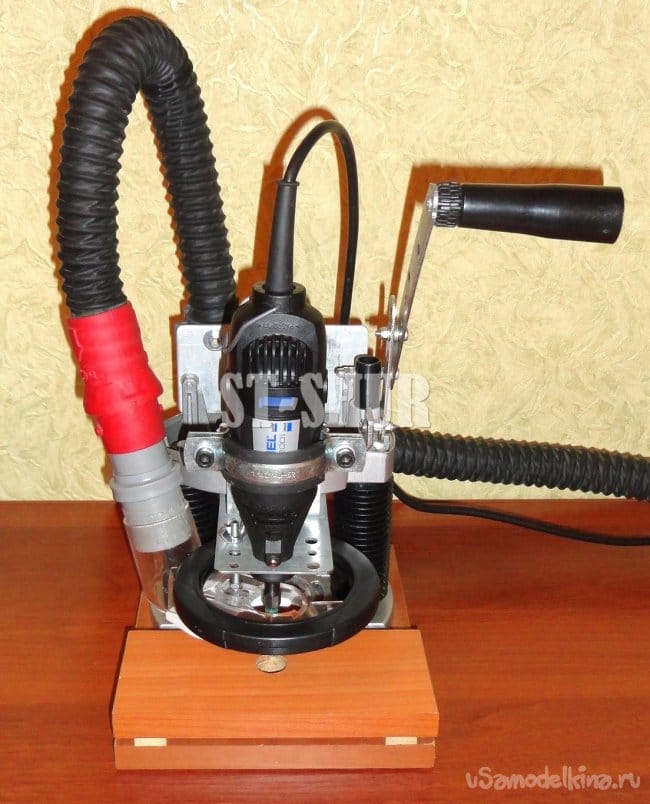

    Получившаяся конструкция достаточно хорошо работает в комплекте с ранее описанной в предыдущей статье системой «CYCLONE-18»

    Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

    Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
    Отзывы, идеи (по теме), предложения и комментарии очень приветствуются.

    Май 2021г.
    Станислав Шурупкин.
