Компактная система 3 в 1 «CYCLONE-18»

Всем доброго времени суток. Предлагаю вашему вниманию компактную систему «CYCLONE-18», которая является дальнейшим развитием предыдущей моей конструкции «Циклон-17»

Данная система сделана по принципу 3 в 1. В варианте «Циклон» мною используется для удаления пыли, опилок, мелкой стружки и других сыпучих материалов, для непосредственного подключения к электроинструменту (для отсоса опилок). В варианте компактного пылесоса система используется для уборки пыли с ЖК-панелей, оргтехники, а так же мест, где неудобно использовать бытовой пылесос (например, на верхних полках используя стремянку). В варианте воздуходувки используется для чистки электроинструмента, просушки различных деталей после промывки (прекрасно выдувает влагу из всех щелей и глухих отверстий), для охлаждения деталей при пайке. Заменяет компрессор для надувных матрацев, бассейнов и т.д. Может использоваться как компрессор для краскопульта.



Идея была, сделать конструкцию более удобной, надежной. Использовать в конструкции детали из ближайшего строительного магазина, чтоб не было проблем с заменой. Повысить удобство обслуживания системы (очистка, сборка, разборка). Поэтому изменилась конструкция, как универсального пылесоса-воздуходувки, так и самого блока «Циклон». Добавлен дополнительный пылесборник. Предыдущая конструкция до сих пор с успехом продолжает использоваться знакомыми. У меня от нее осталась только тележка (станок) и блок синхронного пуска.

При изготовлении системы было использовано:
- Полипропиленовые трубы и фитинги «OSTENDORF»
- Силовой блок от краскопульта «Bosch PFS 65»
- Пластик толщиной 2,5мм
- Пластик толщиной 15мм
- Оргстекло толщиной 4мм
- Резина листовая 2мм
- Воронка пластиковая d 120мм «Полимербыт»
- Поролон
- Ручки мебельные
- Уголки мебельные пластиковые
- Радиодетали (согласно схемы)
- Крепеж М3, М4
- Ведра пластиковые 5Л.

Из инструментов использовалось:
- Дрель
- Фрезер
- Фен строительный
- МФИ типа «Dremel»
- Паяльник
- Термо-клеевой пистолет
- Отвертки, кусачки и т.д.

В качестве основного конструктивного материала используются стандартные пластиковые водопроводные трубы «OSTENDORF», т.к. они имеют более ровную и аккуратную конструкцию. Силовой блок от краскопульта «Bosch PFS 65» идеально подходит по размерам в данный конструктив и имеет мощность двигателя 350 Вт., что вполне хватает для данной конструкции.

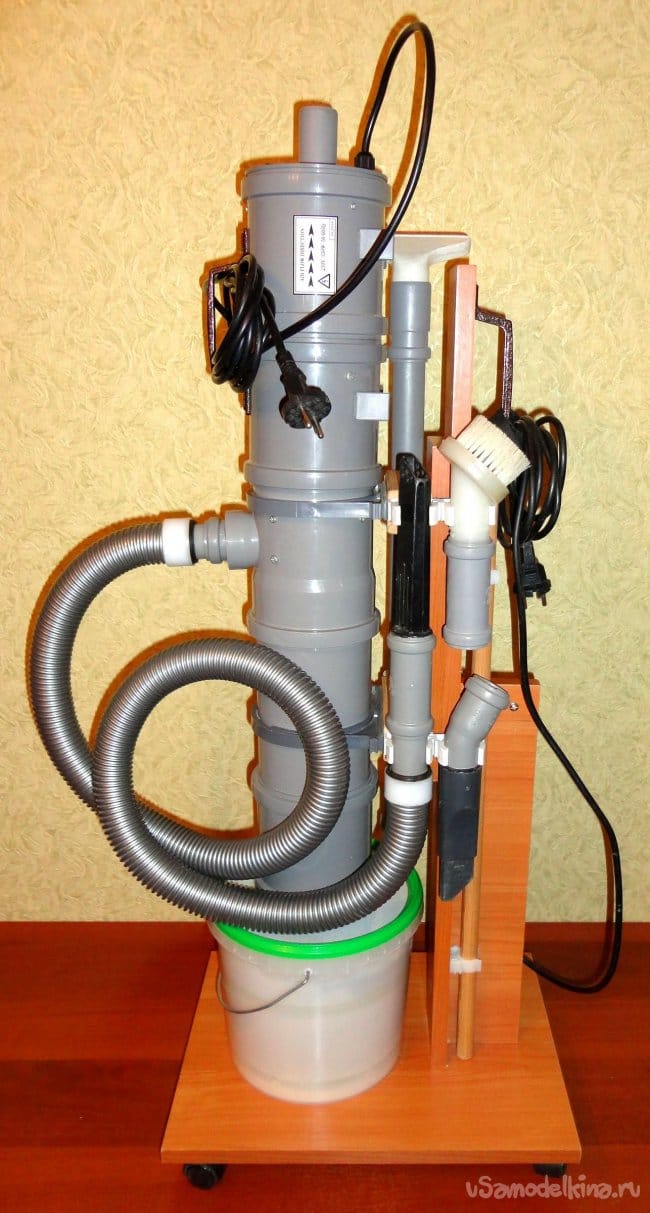

Система состоит из следующих основных частей:
- Универсальный пылесос-воздуходувка
- Блок «Циклон»
- Дополнительный пылесборник
- Тележка (станок)
- Блок синхронного пуска

Схема универсального пылесоса-воздуходувки.

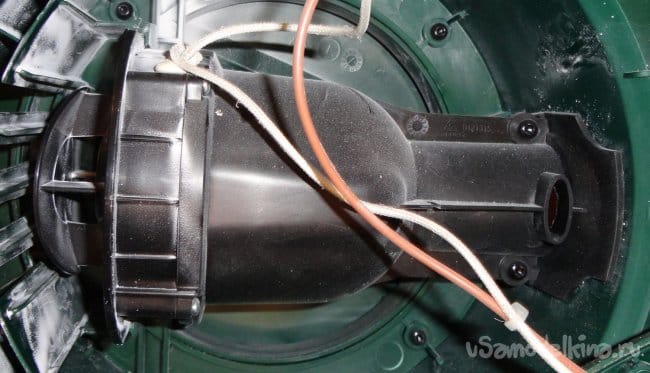

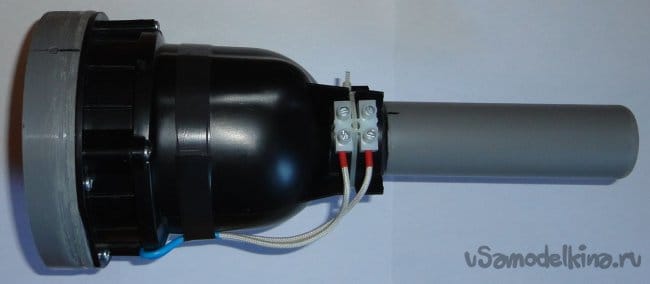

Силовой блок от краскопульта «Bosch PFS 65»

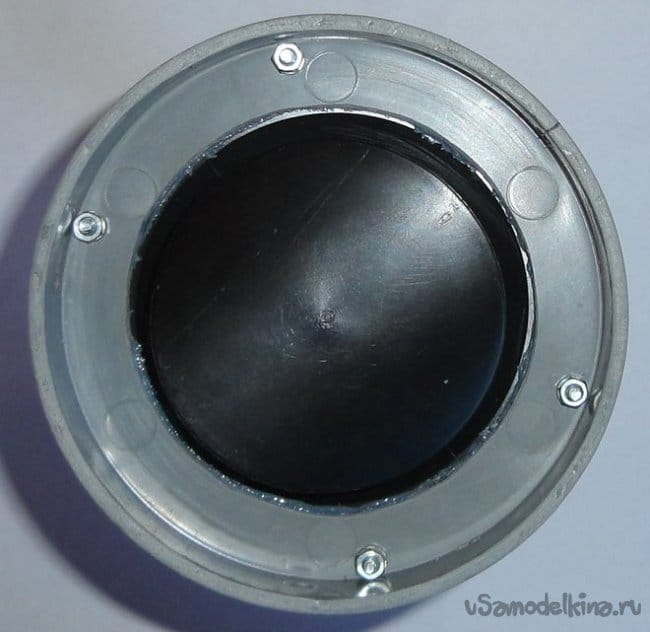

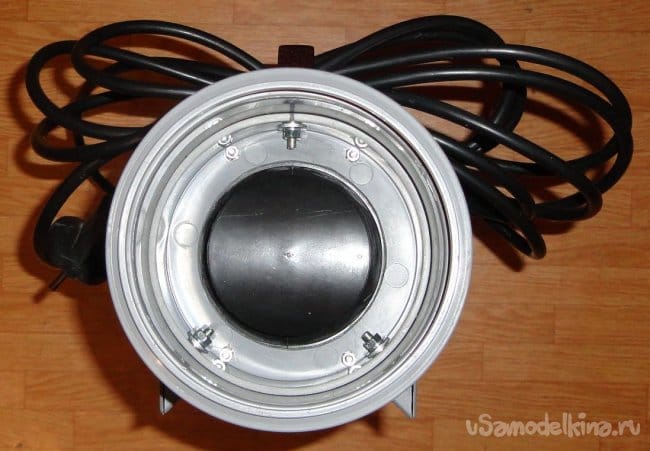

Корпус универсального пылесоса-воздуходувки собран из двух соединительных муфт d 110мм, отрезка трубы d 110мм длинной 130мм и заглушки d 110х40мм. В отличие от предыдущей версии пылесоса-воздуходувки, силовой блок закреплен на много надежнее. Блок крепится к держателю четырьмя винтами М3. Держатель крепится к корпусу тремя винтами М4, которые одновременно являются крепежом для ножек и ручки. Остальные винты тоже М4. Держатель изготовлен из заглушки d 110х40мм, в центре которой вырезано отверстие диаметром 78-79мм (остальные размеры на схеме). При креплении силового блока к держателю края корпуса турбины были зашкурены и залиты герметиком. Лишняя часть корпуса турбины отрезана. В корпусе турбины с помощью термоклея закреплен отрезок трубы диаметром 32мм длинной 125мм.

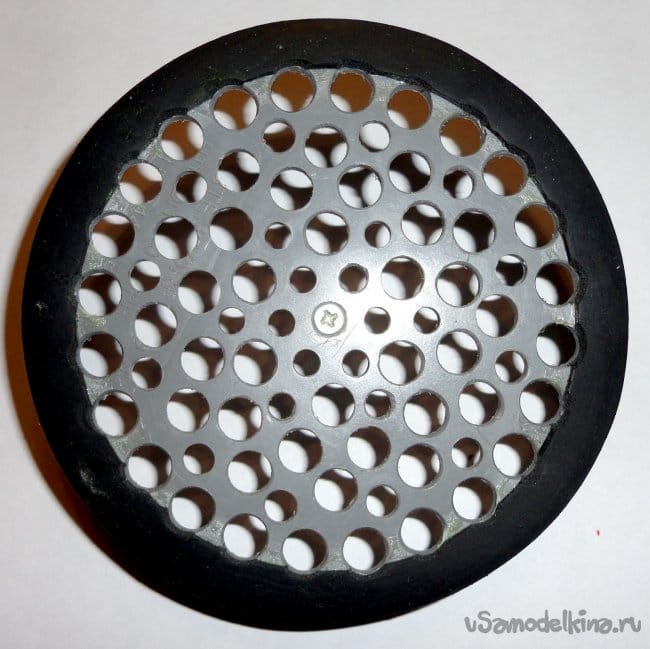

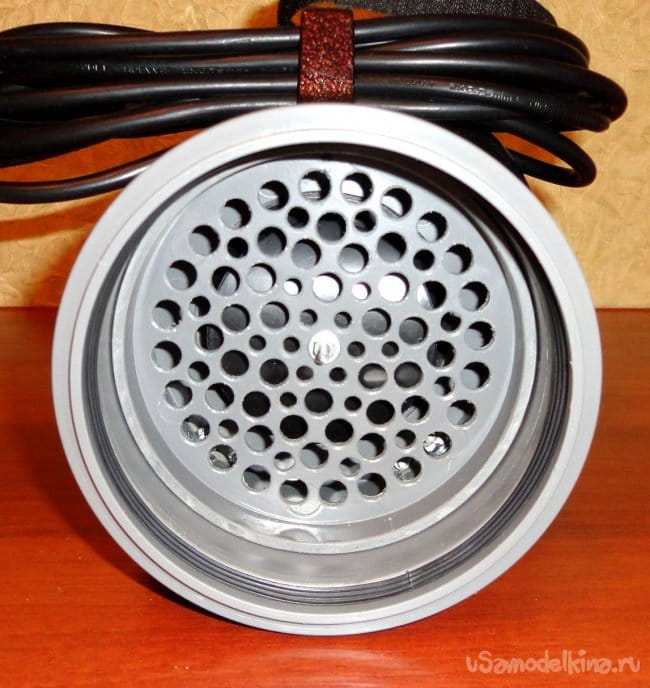

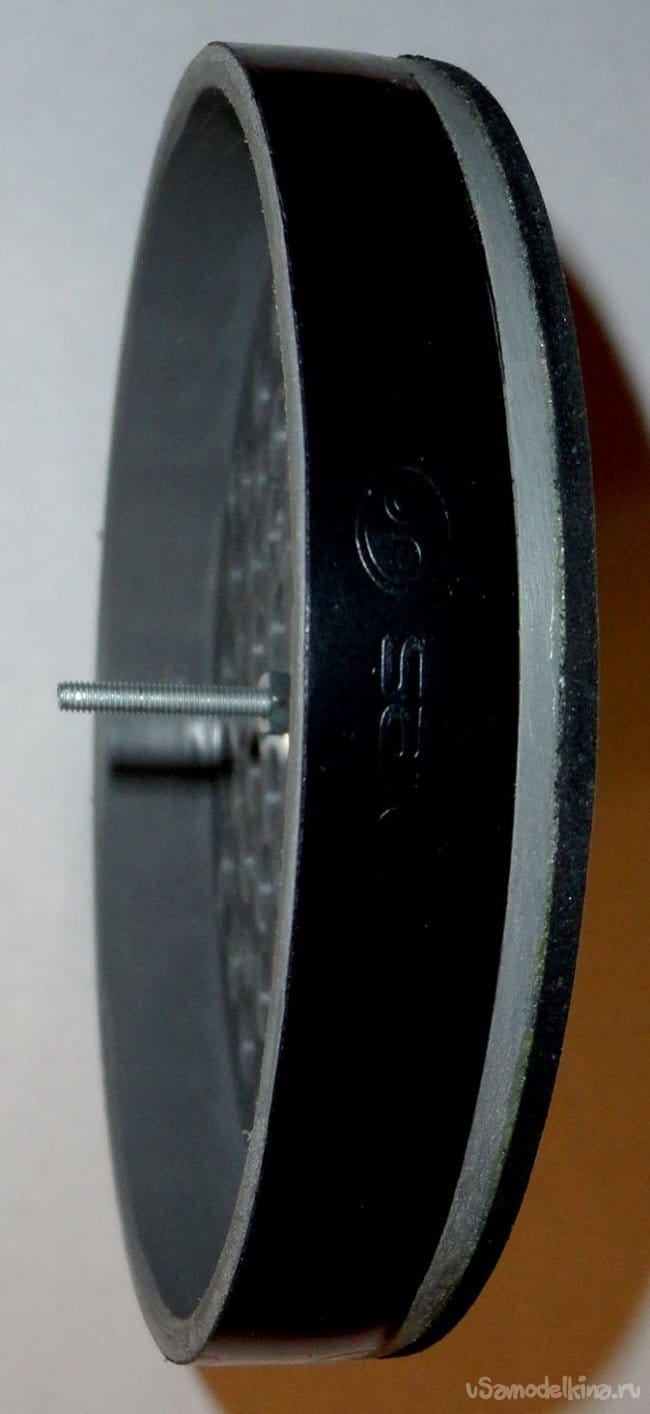

Корпус фильтра изготовлен из стандартной заглушки d 110мм. Прокладка вырезана из листовой резины толщиной 2мм и приклеена клеем «Момент». В качестве уплотнителя использована изолента. Для удобства извлечения из корпуса и возможности дополнительного крепления поролонового фильтра в центре закреплен винт М3.

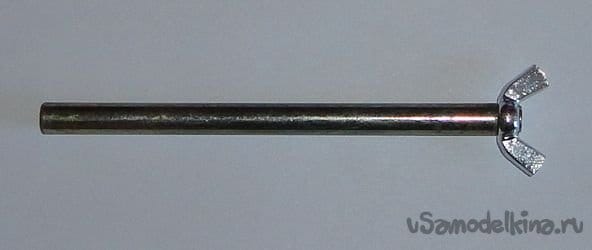

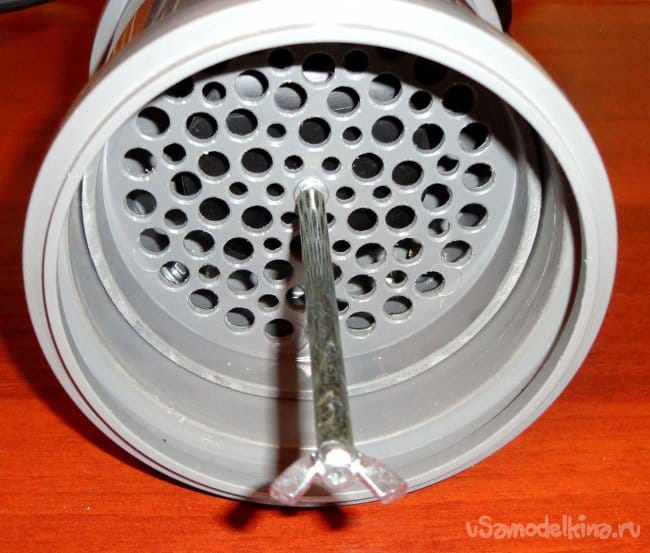

Из стойки и «барашка» изготовлена удобная приспособа для извлечения корпуса фильтра.

Компактная система 3 в 1 «CYCLONE-18»

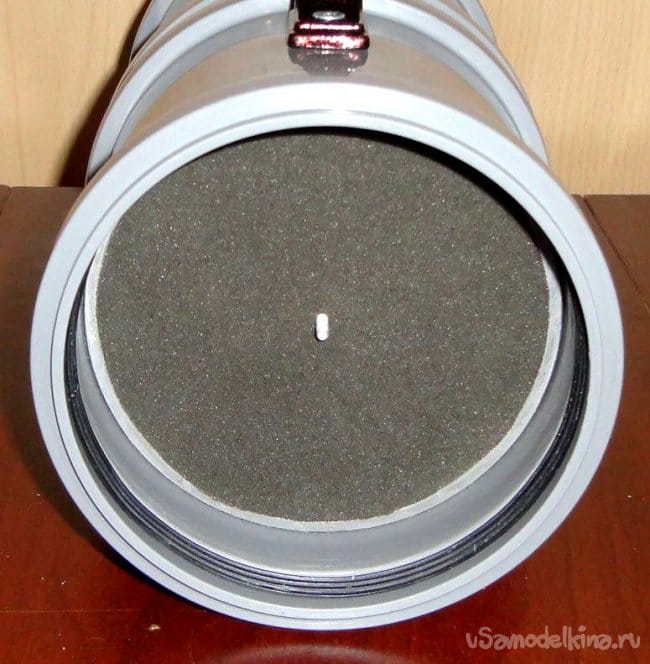

Фильтр вырезан из поролона.

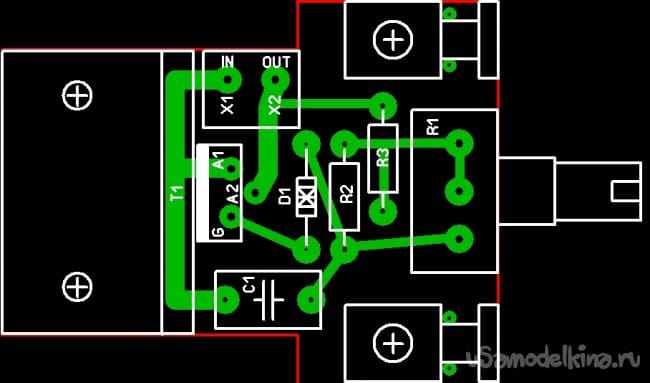

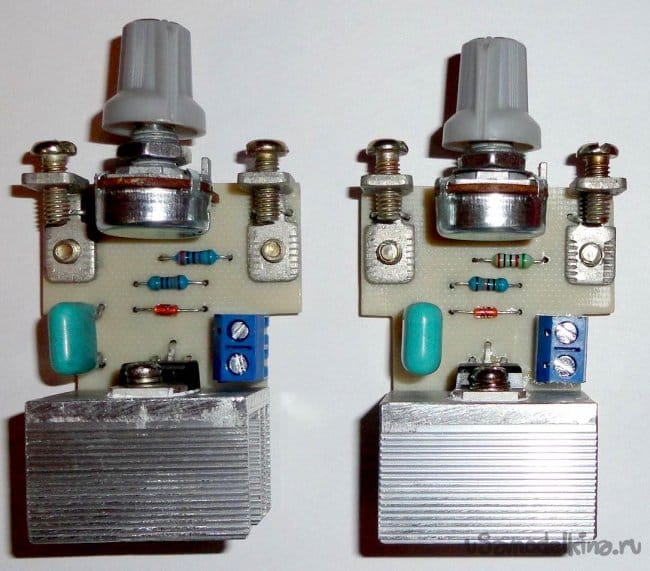

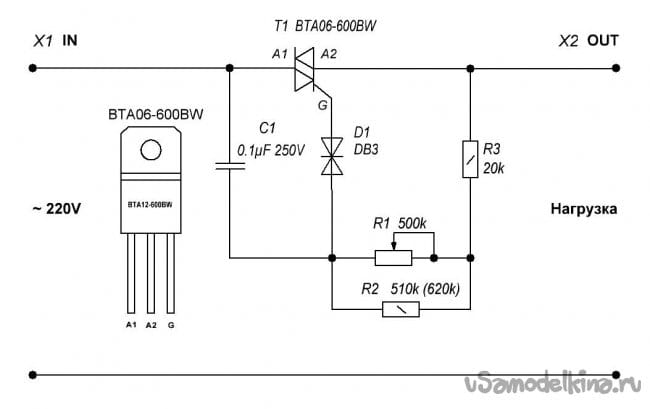

Схема самодельного регулятора мощности (диммера).

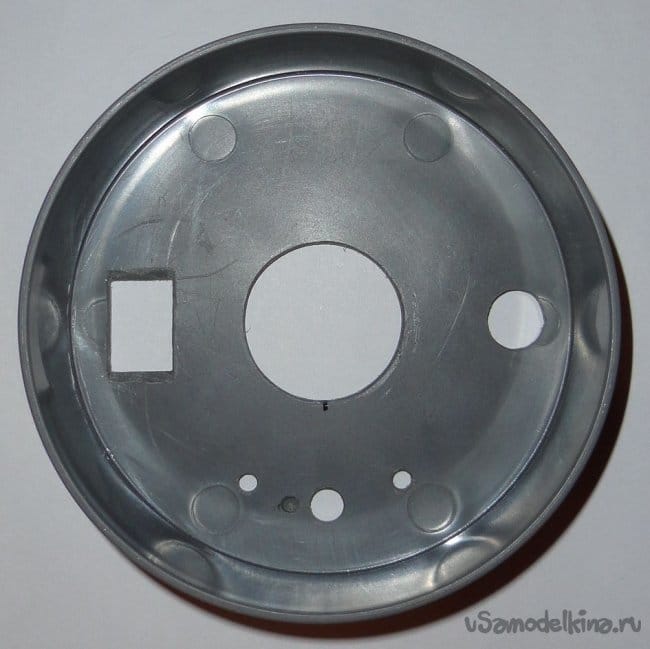

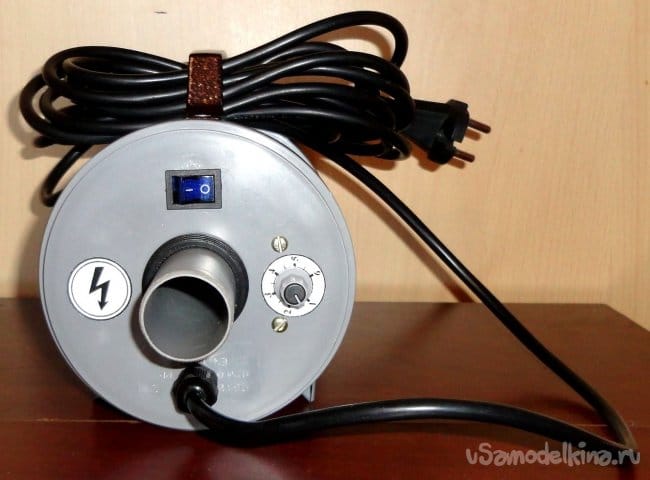

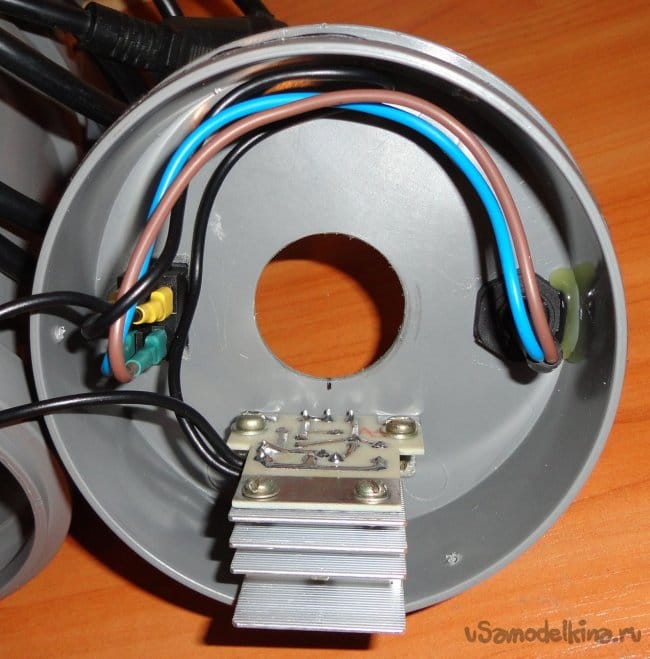

Для удобства разборки заглушка крепится в корпусе тремя саморезами 3мм. Уплотнение сделано изолентой. В отличие от предыдущей версии сетевой провод крепится через кабельный ввод «PG7», что на много удобнее. Регулятор мощности крепиться двумя винтами М4 и гайкой потенциометра. Для удобства замены выключатель подсоединен на ножевых разъемах.

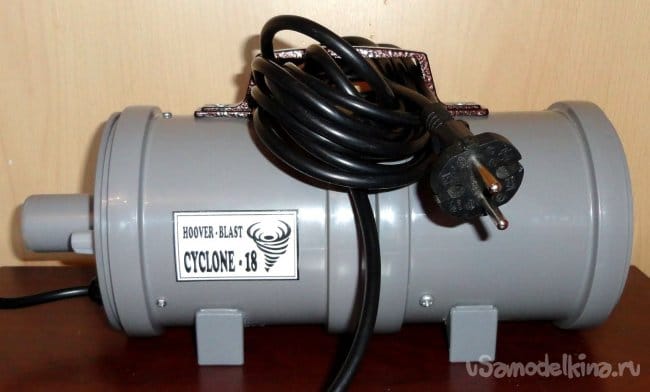

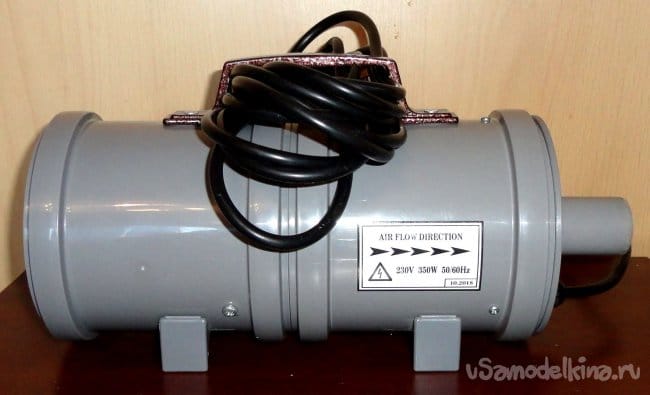

Универсальный пылесос-воздуходувка в сборе.

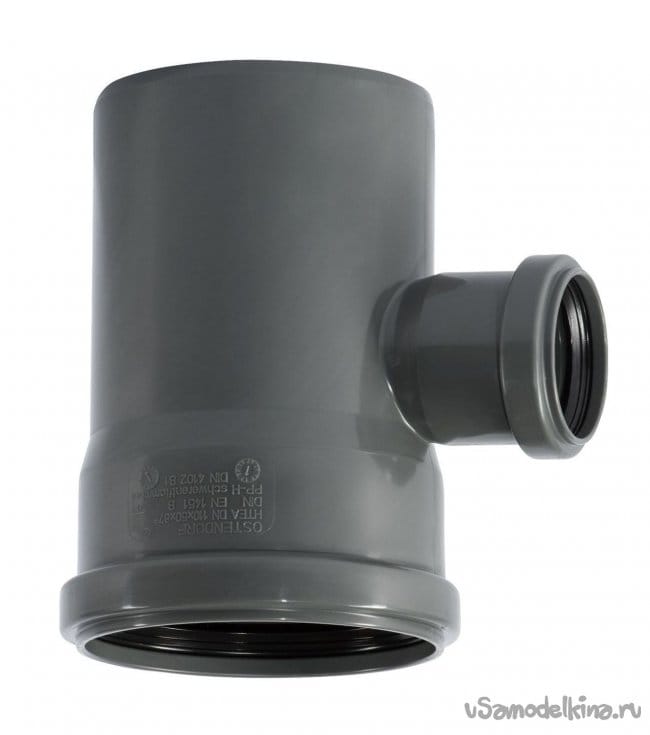

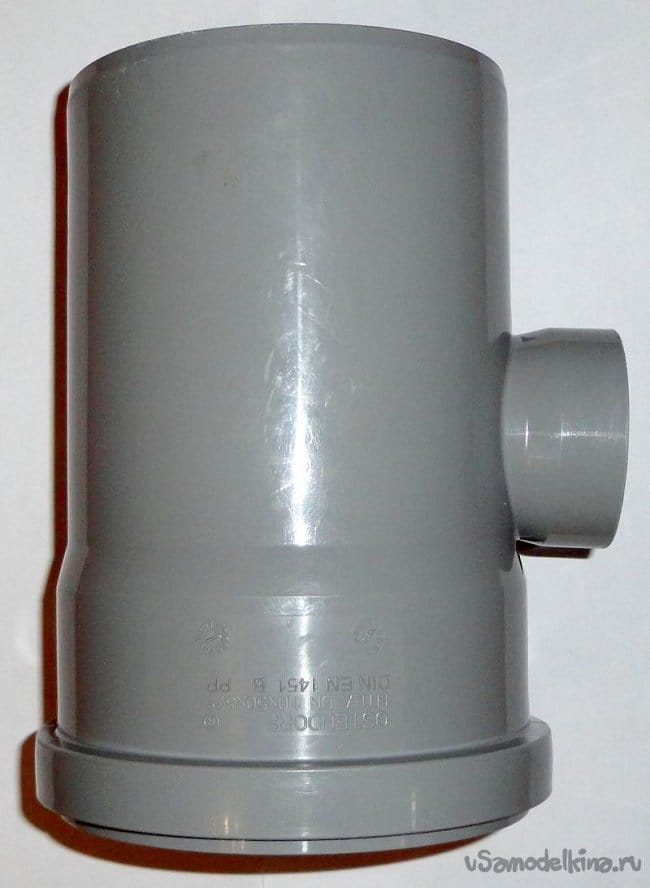

Блок «Циклон» состоит из блока вихрь-генератора и емкости для сбора опилок. Корпус вихрь-генератора собран из тройника d 110х50/87гр, отрезка трубы d 110х270мм, муфты соединительной с внутренним упором d 110мм, заглушки d 110х40мм. Емкость для сбора опилок собрана из двух пластиковых ведер емкостью 5Л.

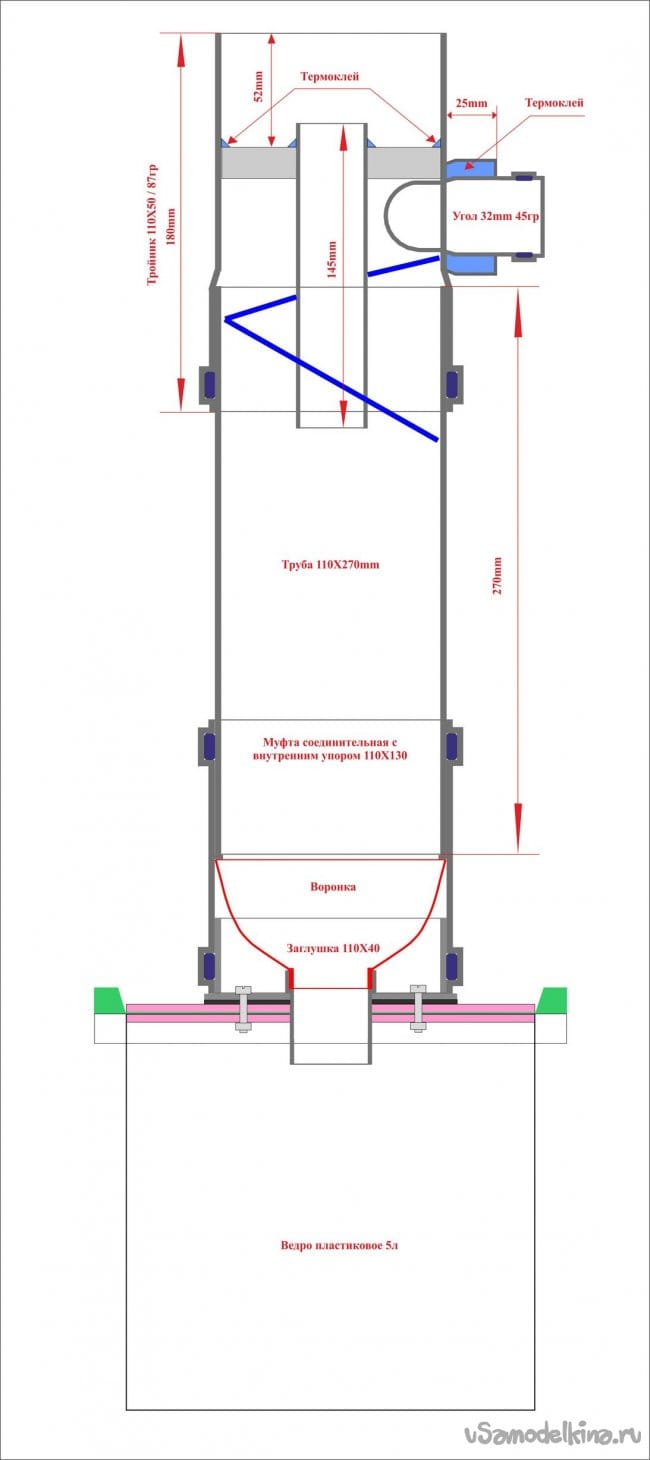

Схема блока «Циклон».



У тройника срезана часть бокового отвода.

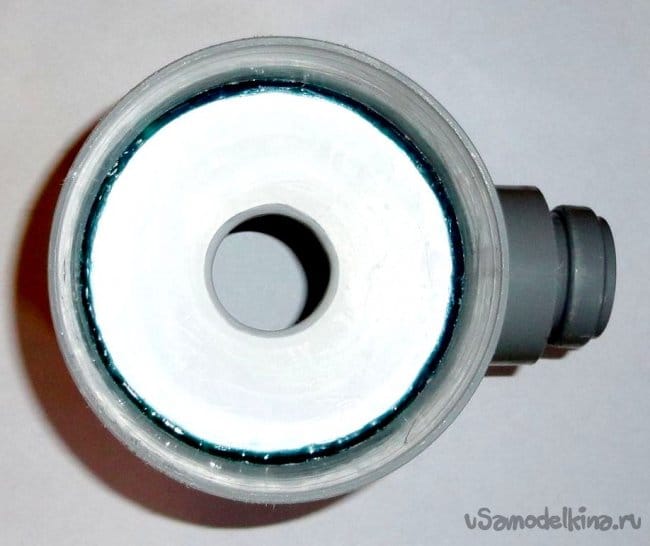

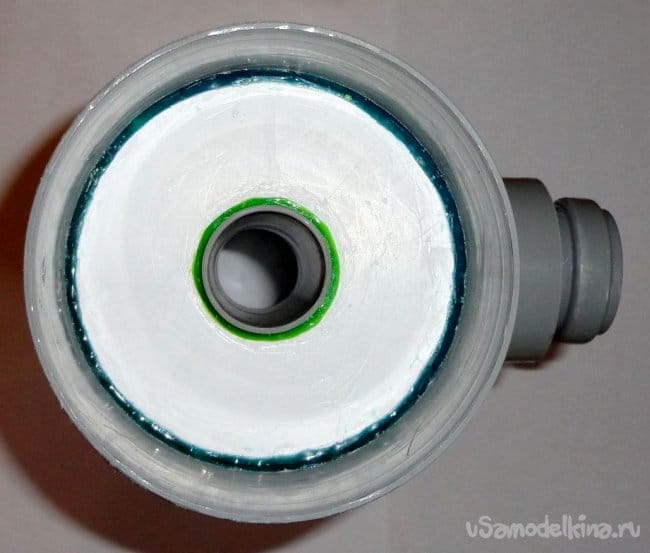

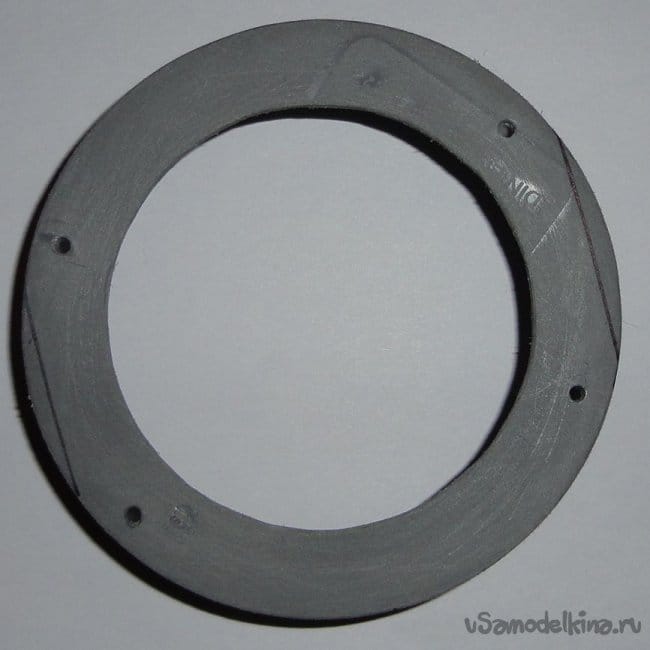

Кольцо изготовлено из пластика толщиной 15мм. Крепится к корпусу тройника четырьмя шурупами 4мм. Сверху кольцо герметизировано термоклеем.

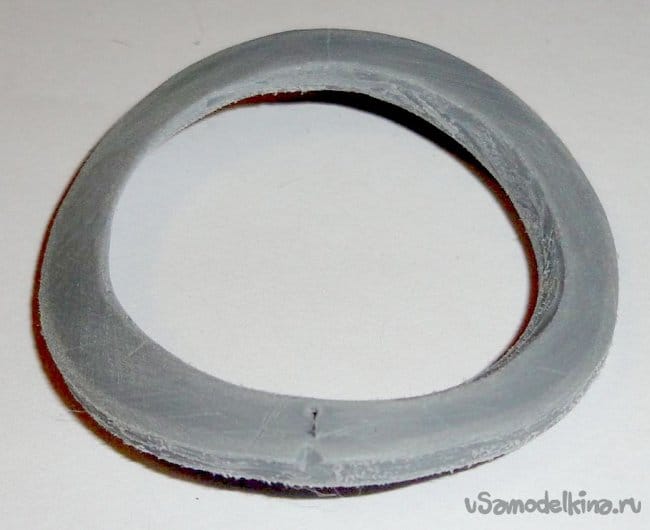

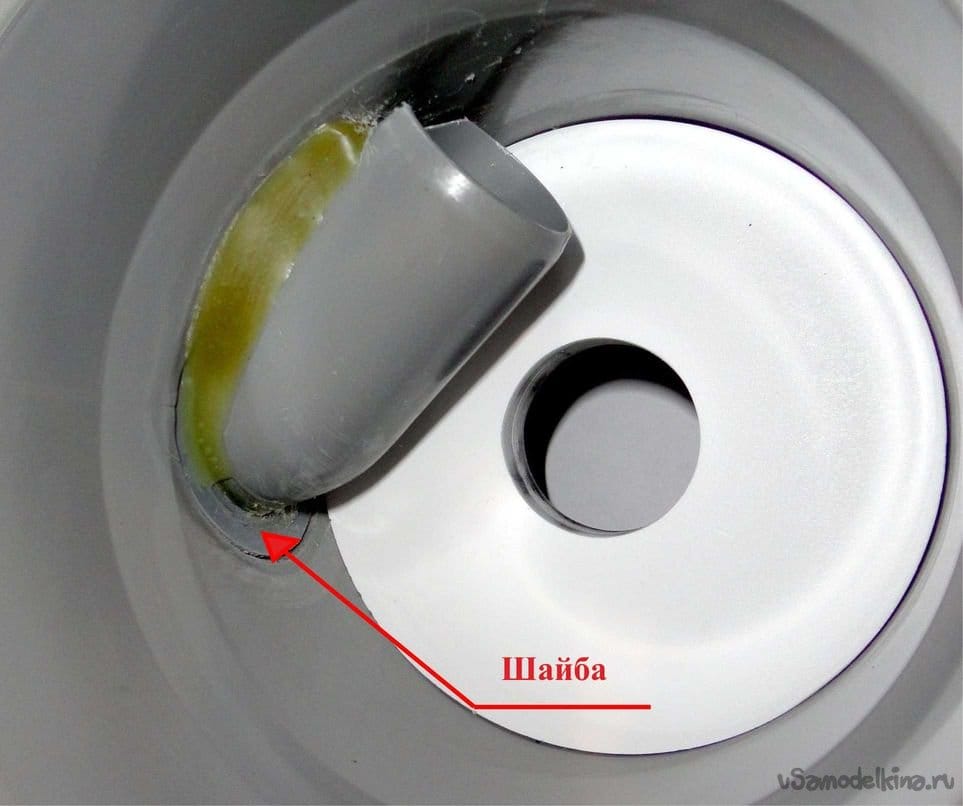

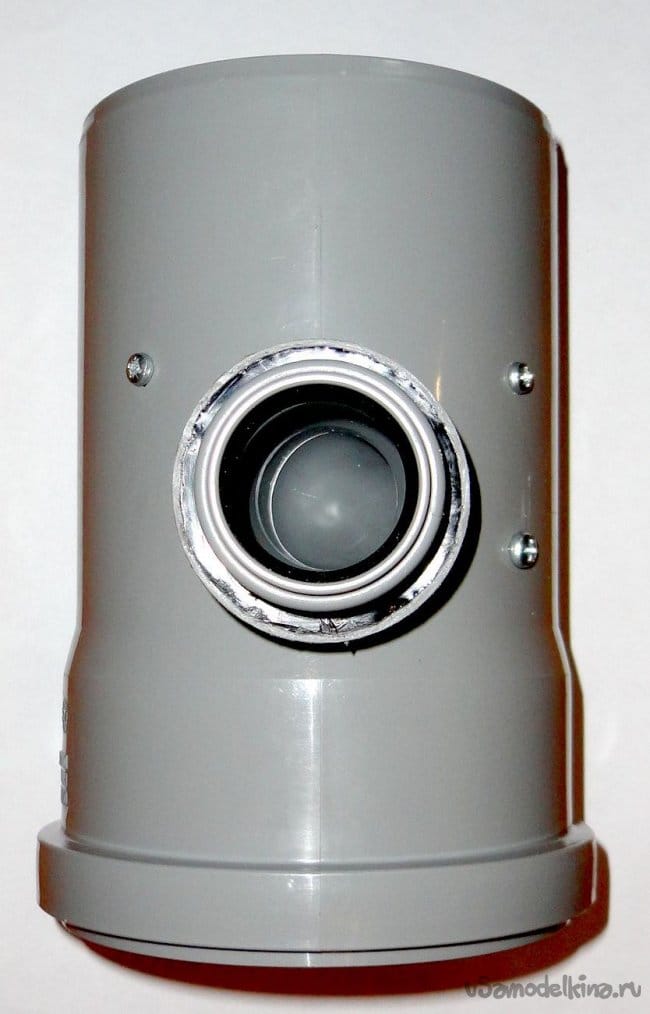

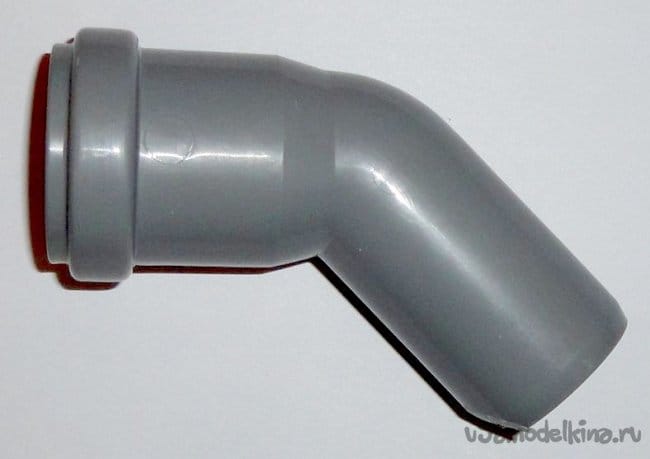

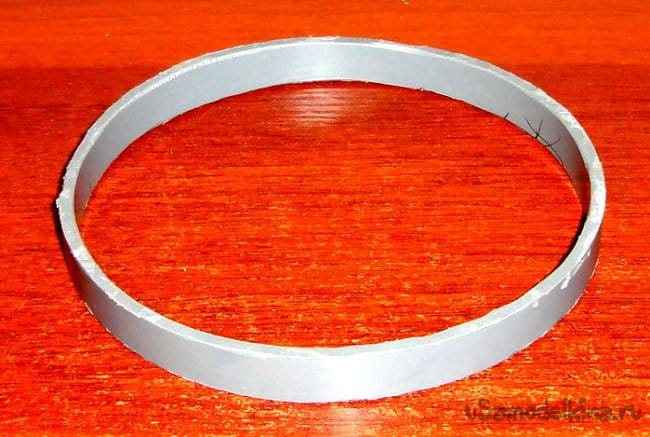

Угловой отвод d 32/45гр закреплен в корпусе с помощью винта М4 и термоклея. Изогнутая шайба изготовлена из трубы d 110мм.

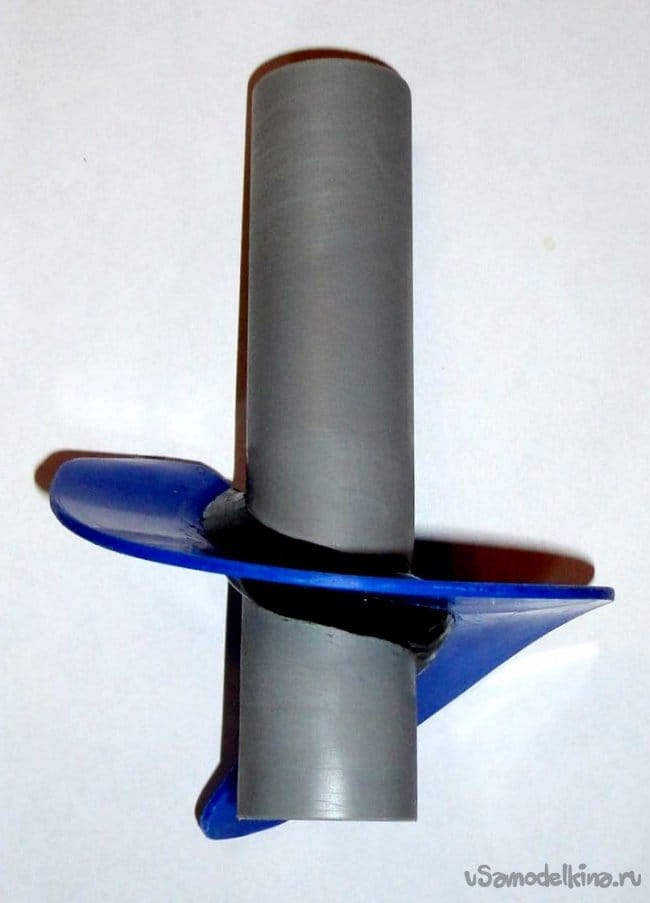

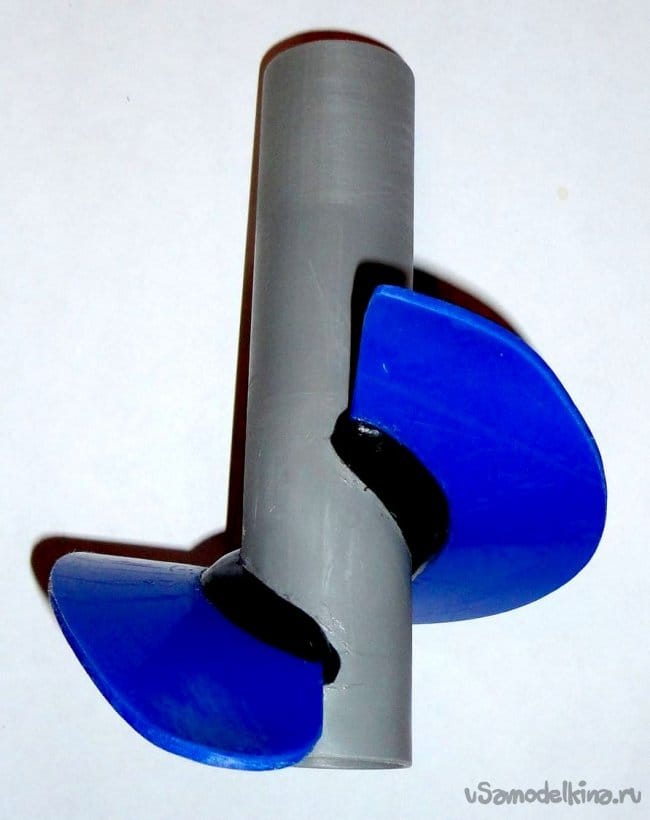

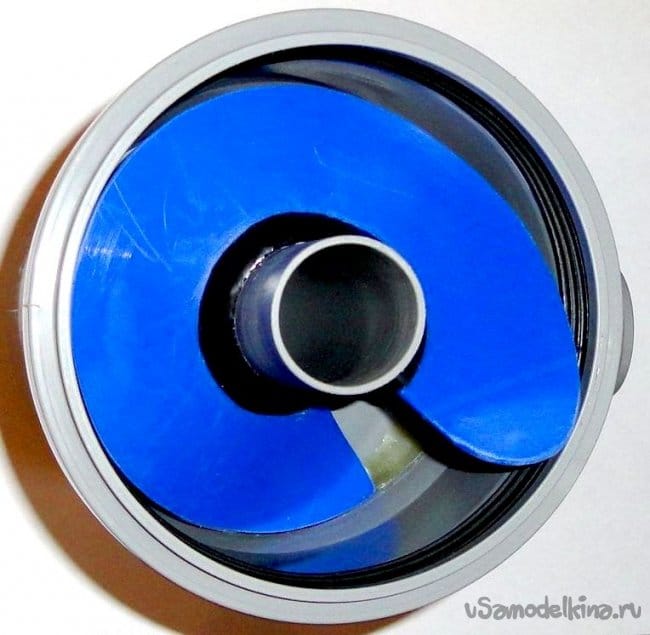

В отличие от предыдущей версии лопасть вихрь-генератора изготовлена из более толстого пластика толщиной 2,5мм. Лопасть изогнута с помощью строительного фена и закреплена на трубе d 32мм длинной 145мм термоклеем. Труба плотно вставлена в кольцо и зафиксирована термоклеем.






В отличие от предыдущей версии удалось добиться минимального зазора между лопастью и корпусом (путем проб и ошибок).

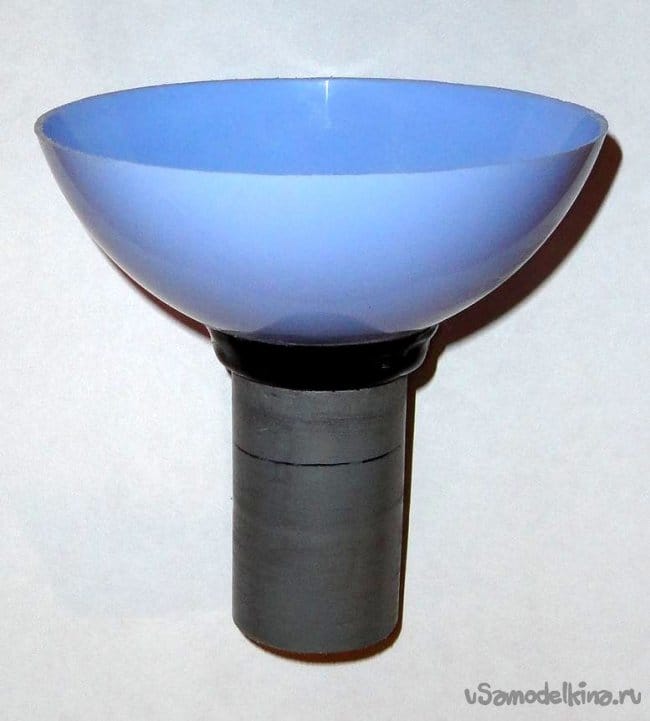

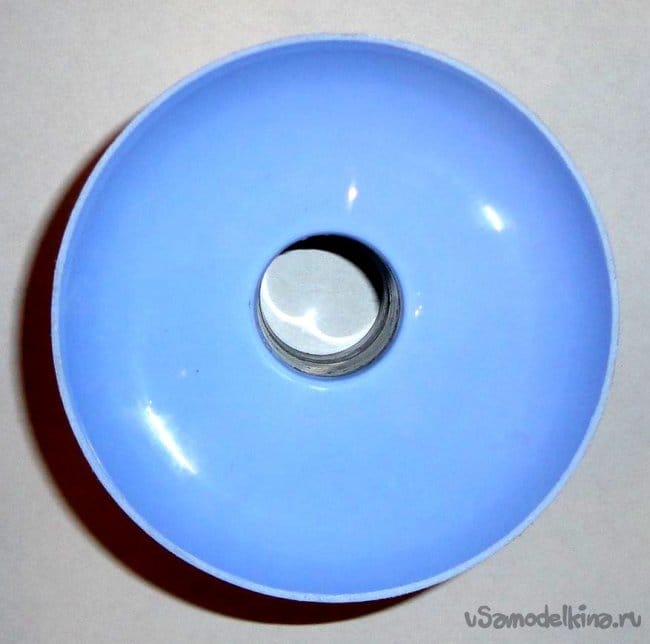

Воронка обрезана по внутреннему диаметру соединительной муфты. Горлышко воронки изготовлено из соединительной муфты d 32мм и закреплено на корпусе воронки термоклеем.

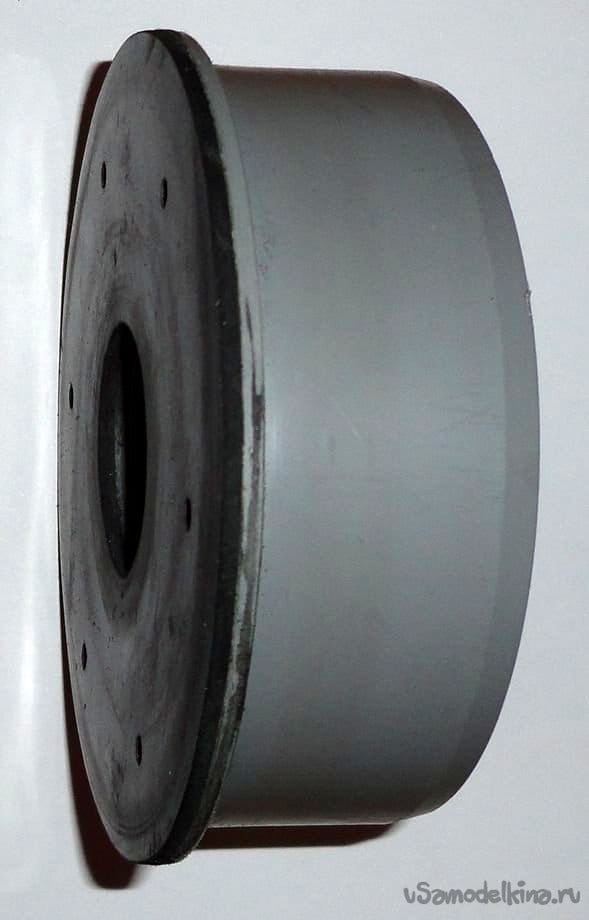

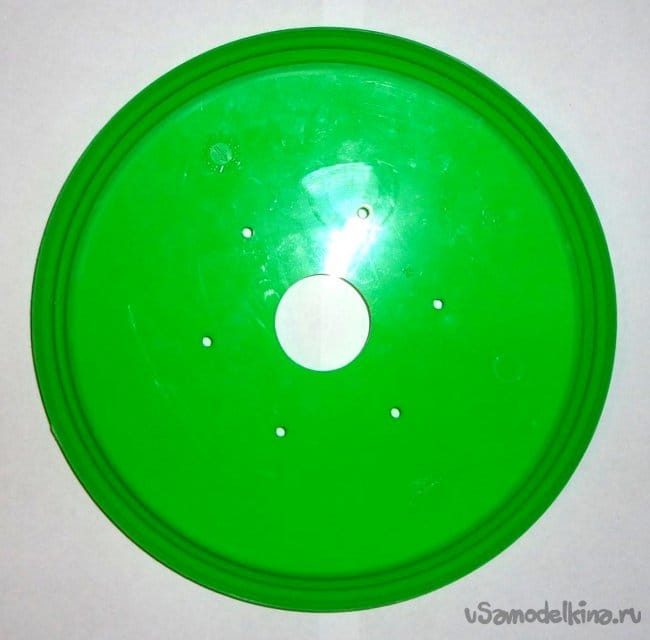

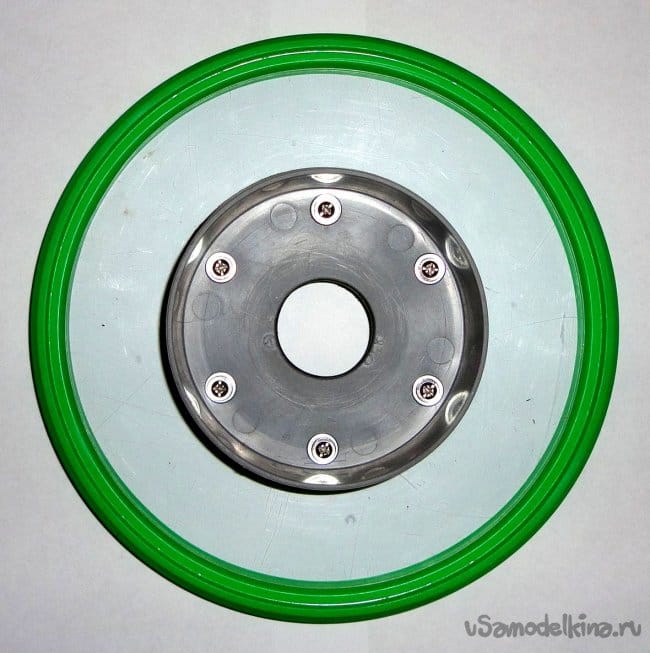

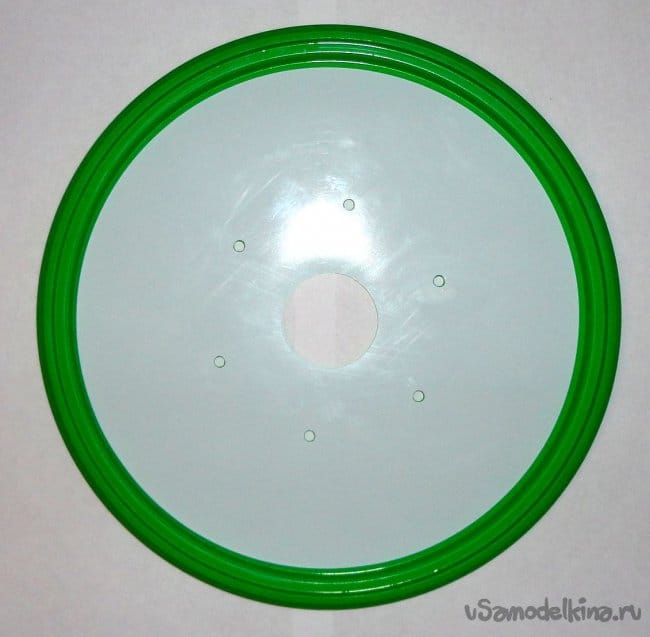

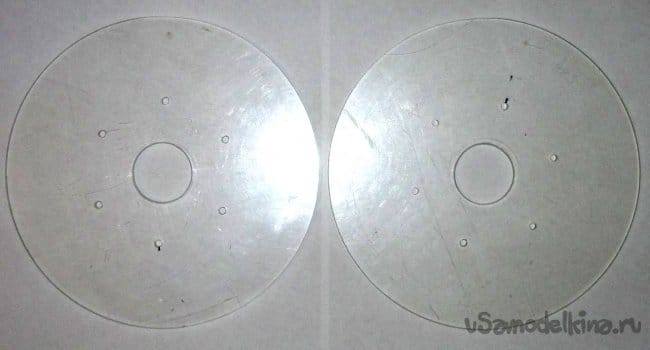

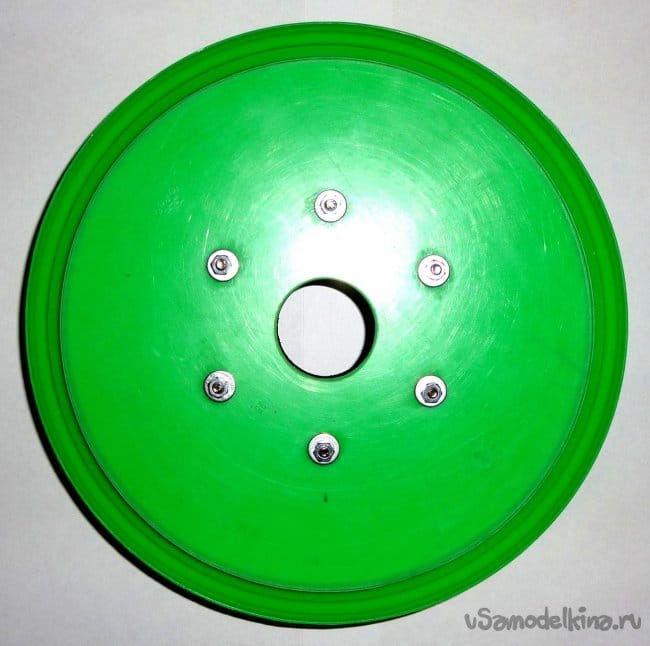

Крепеж для крышки ведра выполнен из двух дисков диаметром 194мм из оргстекла толщиной 4мм, которые установлены с обеих сторон крышки и заглушки d 110х40мм на которую наклеена резиновая прокладка толщиной 2мм. Благодаря чему достигается достаточная герметичность и возможность легкой замены крышки в случае ее повреждения. Крепеж осуществлен шестью винтами М4.

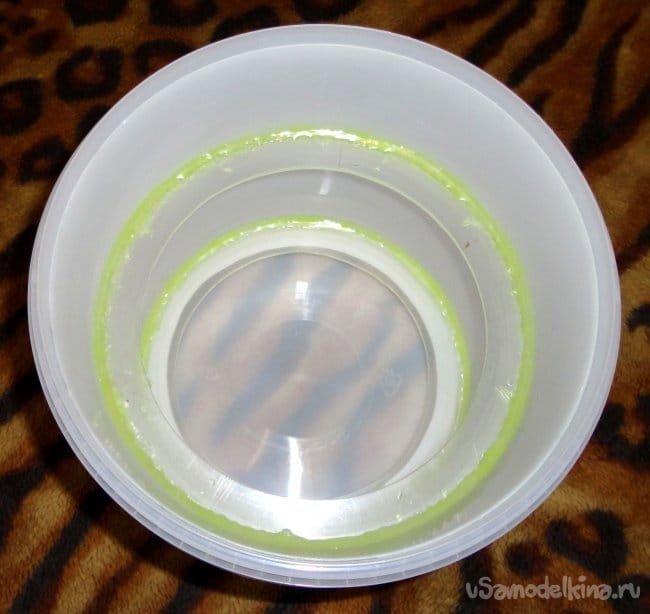

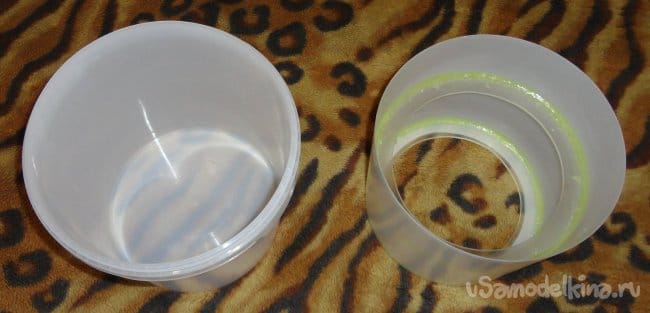

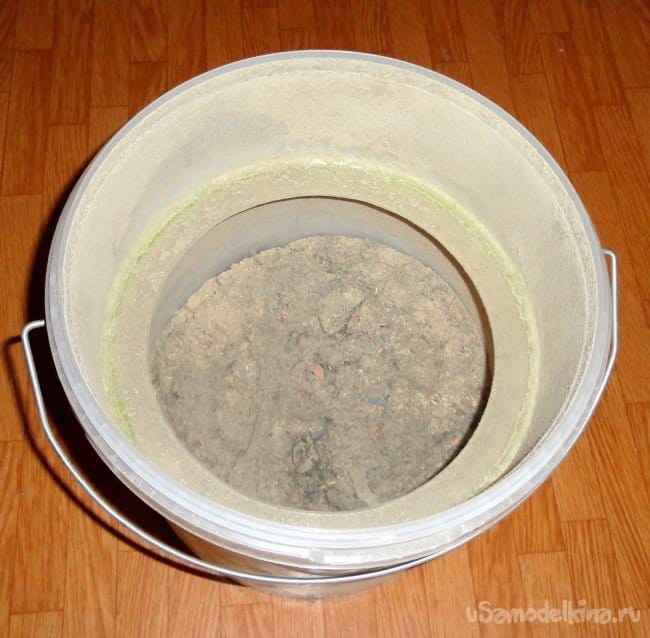

Емкость для опилок изготовлена из пластикового ведра емкостью 5Л и внутренней вставки изготовленной из такого же ведра с вклеенными (с помощью термоклея) в нее двумя ребрами жесткости в виде колец из оргстекла толщиной 4мм.




В результате емкость приобрела достаточную жесткость, не сжимается при любых режимах работы системы. Благодаря составной конструкции ведро легко можно заменить в случае его повреждения. Так же между ведром и вставкой можно вставить тонкий полиэтиленовый пакет для мусора.

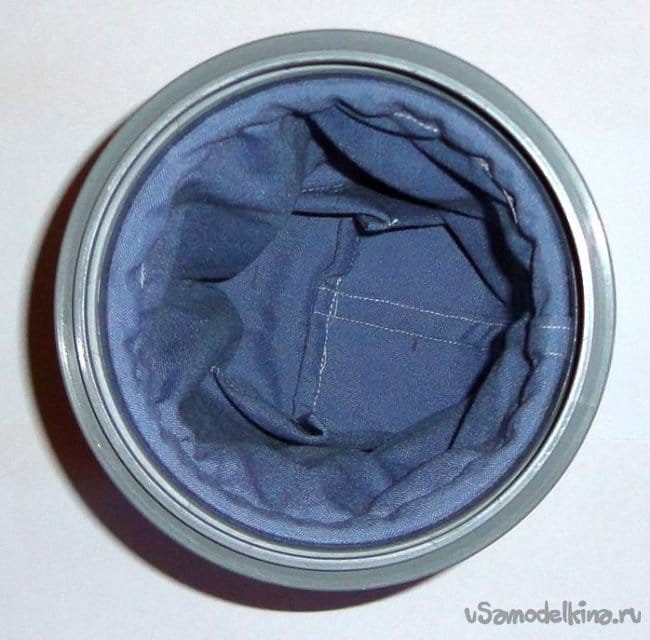

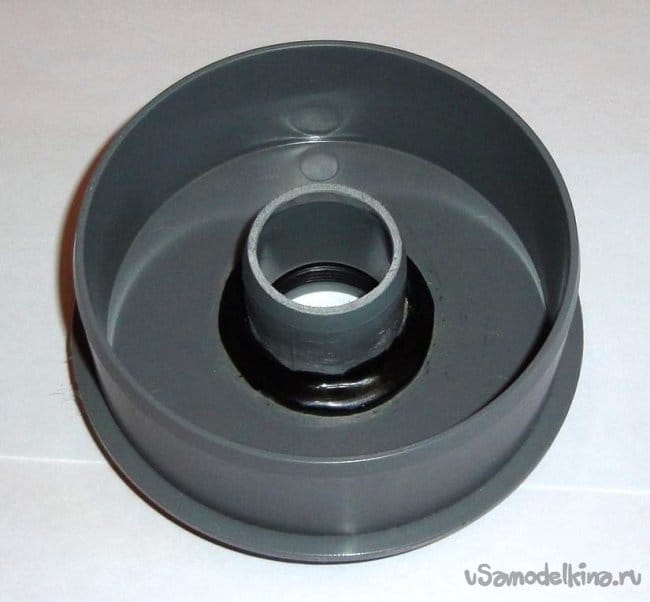

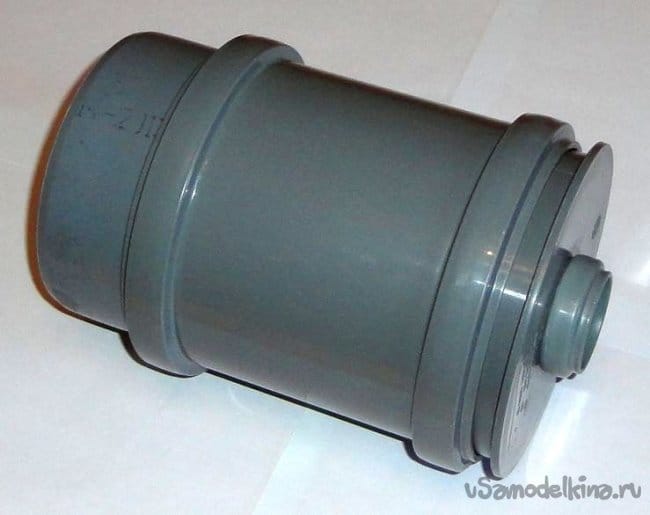

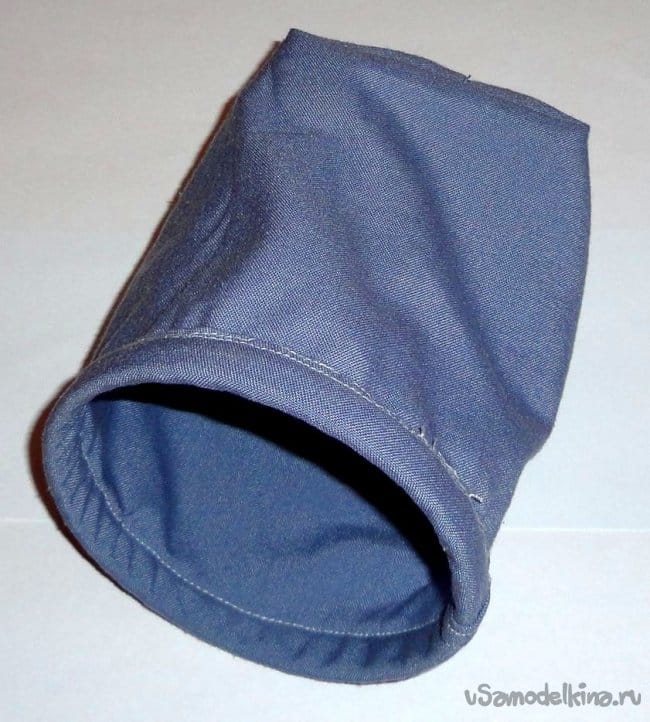

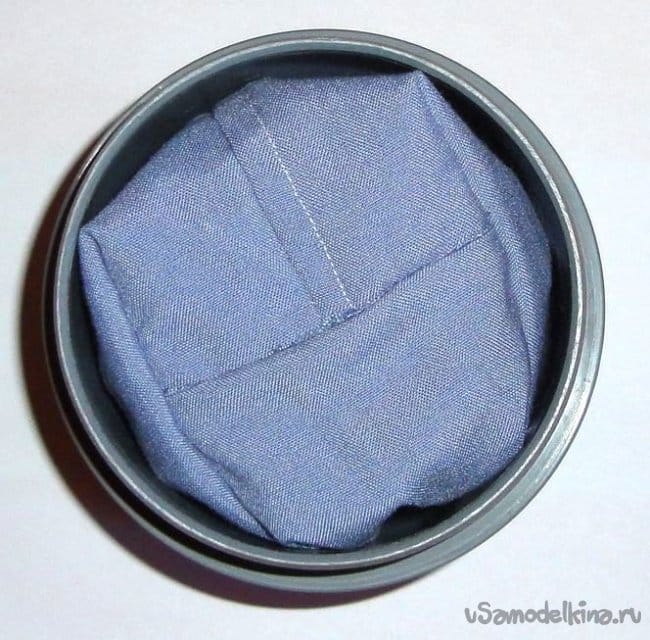

Дополнительный пылесборник изготовлен из соединительной муфты d 110мм, отрезка трубы d 110мм длинной 125мм, заглушки d 110х40мм, фрагмента трубы d 32мм с уплотнительным кольцом. Фильтр сшит из х/б ткани. В край фильтра вшито кольцо, вырезанное из трубы d 110мм. По центру заглушки термоклеем вклеен фрагмент трубы d 32мм с уплотнительным кольцом.

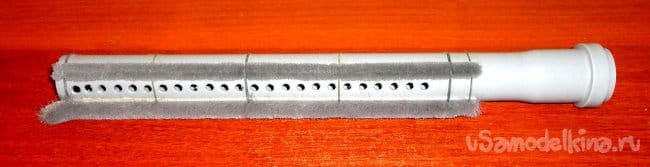

Для уборки пыли с ЖК-панелей, радиоаппаратуры, оргтехники, в труднодоступных местах и т.д. Изготовлена специальная щетка типа «Флейта» d 32мм, длинной 350мм. В качестве заглушки на конце трубы вклеена игральная шашка. В качестве мягких щеток использован уплотнитель щеточный самоклеющийся для шкафов, который дополнительно зафиксирован толстой нитью. Диаметр отверстий 5мм. Край уплотнителя немного выходит за край трубы, для уборки пыли из углов.

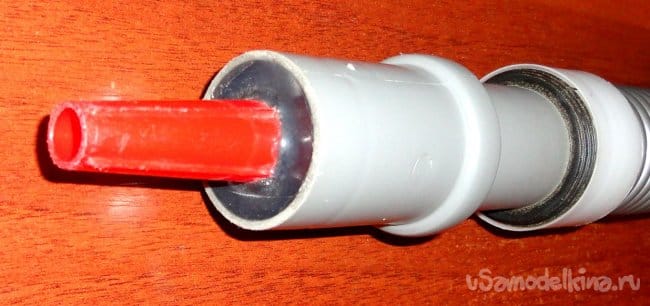

Для изготовления сопла использована соединительная муфта d 32мм с внутренним упором, в которую термоклеем вклеен носик, от такой же воронки.

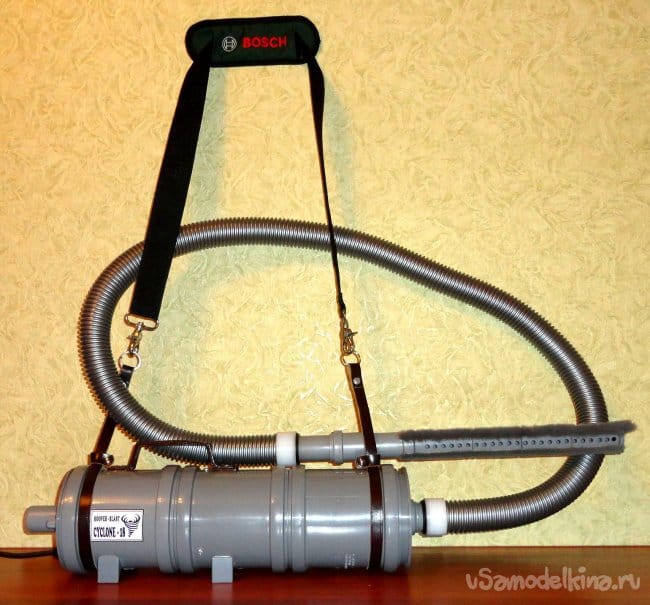

Использование системы в варианте компактного пылесоса достаточно удобно т.к. в данном виде вес конструкции составляет всего 2,1 кг (без шланга, но с ремнем).

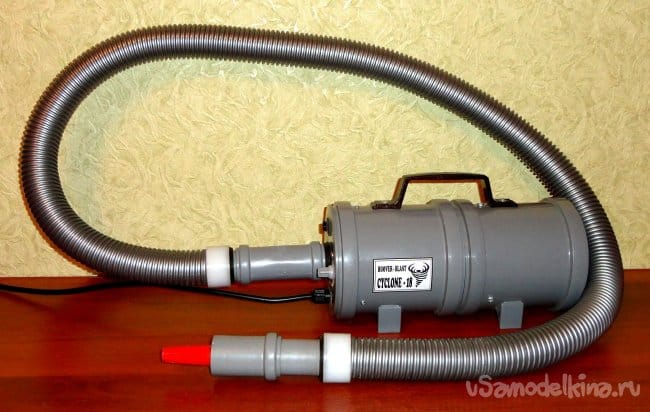

В варианте использования системы в качестве воздуходувки шланг крепится с помощью соединительной муфты d 32мм.

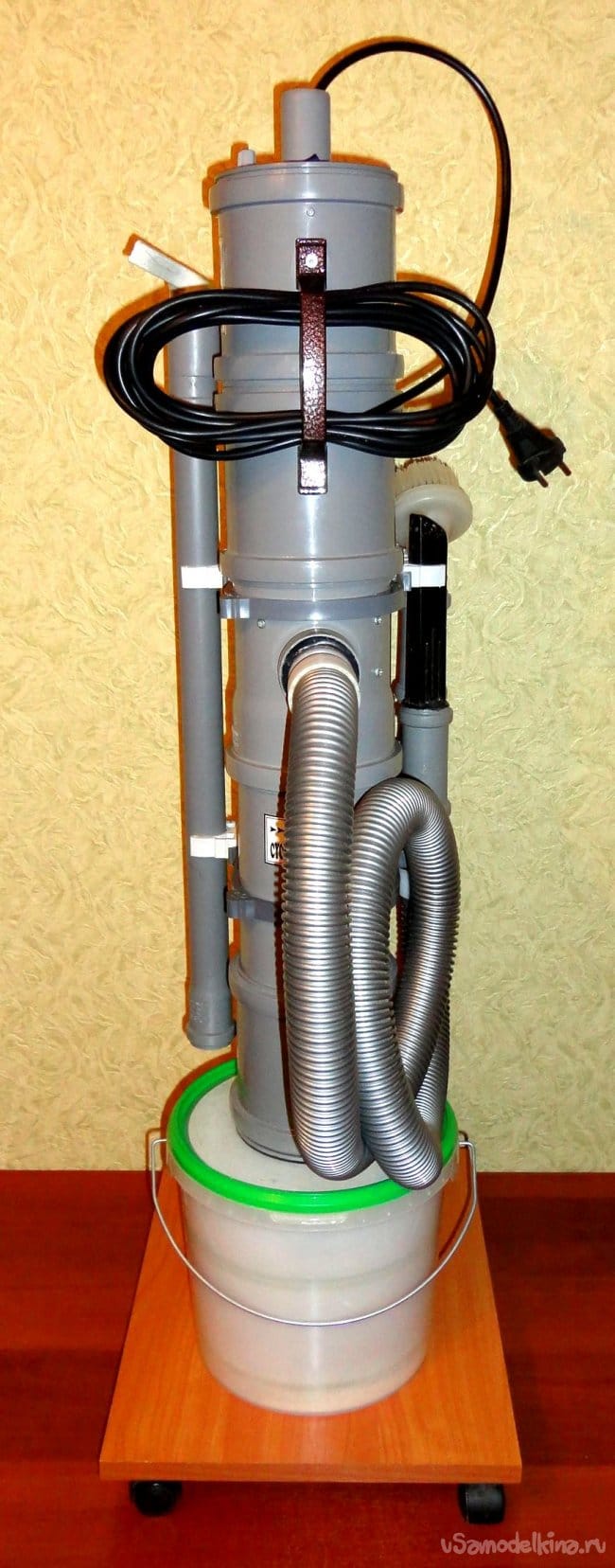

Для удобства эксплуатации на тележке установлены дополнительные хомуты d 32мм (держатели для труб). Стало намного удобнее т.к. основная оснастка находится под рукой. Так же на тележке закреплен деревянный шомпол для прочистки на случай засора горлышка воронки.





На уплотнительных резиновых кольцах в местах соединения деталей системы немного срезана юбка. При установке кольца выворачиваются юбкой наружу. Поэтому детали соединяются достаточно плотно, а при разъединении деталей не происходит расклинивания уплотнителя.
В отличие от предыдущей версии все детали блока «Циклон» и дополнительного пылесборника прекрасно моются под струей теплой воды (нет деталей из ЛДСП). После чего есть возможность быстро просушить с помощью воздуходувки. Поролоновый и матерчатый фильтры также прекрасно моются водой с мылом.
На момент написания данной статьи система уже эксплуатируется в течение года. С необходимыми мне задачами справляется на 100%.

Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии очень приветствуются.


Ноябрь 2019г.
Станислав Шурупкин.
