Изготовление мощных, удобных ручных воздуходувок

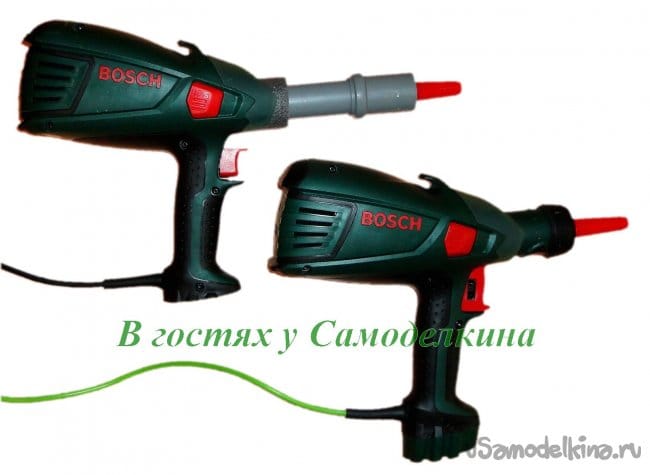

Всем доброго времени суток. Предлагаю вашему вниманию варианты изготовления довольно мощных, удобных ручных воздуходувок.



Область применения данных изделий очень широкая. Идеально подходит для прочистки электроинструмента от опилок и прочей грязи при их ремонте и после использования. Выдувает различный мусор из любых щелей, где не поможет достать ни один пылесос. Очень хорошо выдувает пыль из БП и радиаторов системного блока компьютера. Выдувает остатки влаги из различных деталей после промывки и т.д. Спокойно можно надувать от воздушных шаров для праздников, до надувной мебели и бассейнов.

В данных конструкциях было использовано:

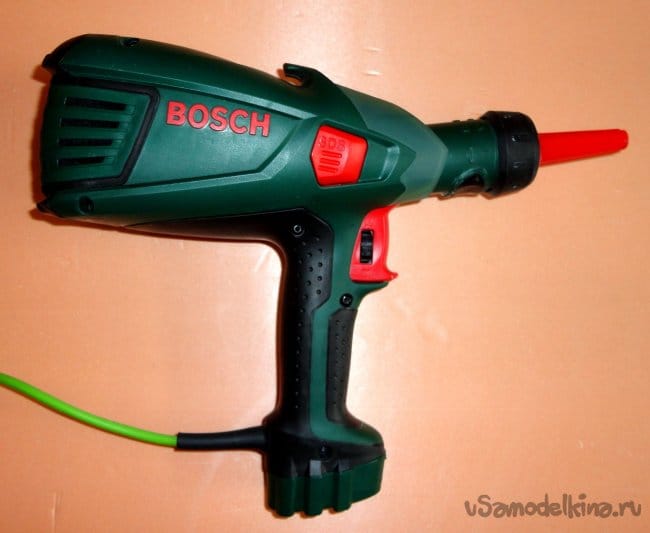

- электроузел от распылителя Bosch PFS 55
- вышедший из строя пистолет-распылитель от распылителя Bosch PFS 55
- труба пластиковая диаметром 32мм
- муфта соединительная с внутренним упором 32мм
- воронка пластиковая с выходным отверстием 9,5-10мм

Из инструментов использовалось:
- МФИ типа «Dremel»
- термо-клеевой пистолет
- термоклей
- паяльник
- отвертки, кусачки и т.д.

Наиболее простой вариант, позволяющий сохранить функциональность основного инструмента.

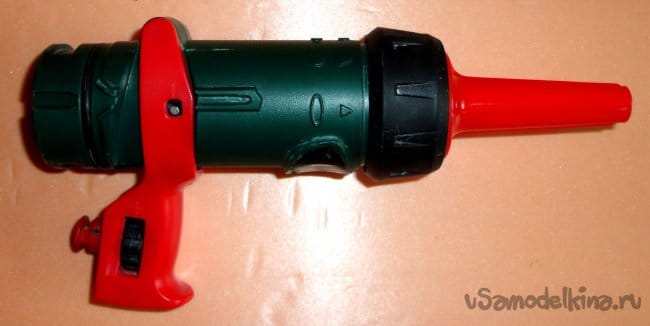

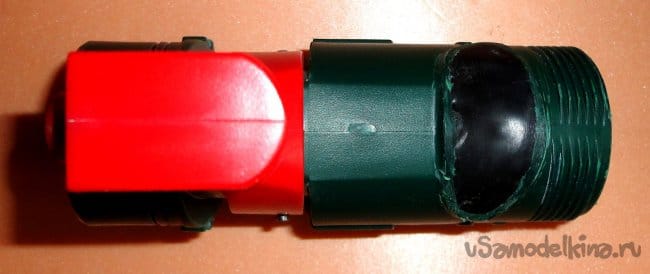

С пистолета-распылителя срезана стойка с емкостью. Отверстие на месте среза залито термоклеем.



Из пистолета-распылителя удаляются все ненужные детали. Пластиковая игла регулятора подачи краски срезается.

Изготовление мощных, удобных ручных воздуходувок


Воронка обрезается по внутреннему диаметру фиксирующей гайки пистолета-распылителя. По тому же размеру подбирается и резиновая прокладка.

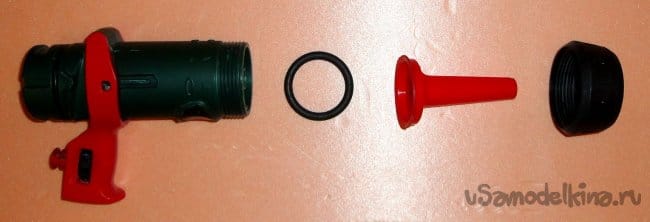

Далее собирается блок сопла.



В результате получился универсальный набор.

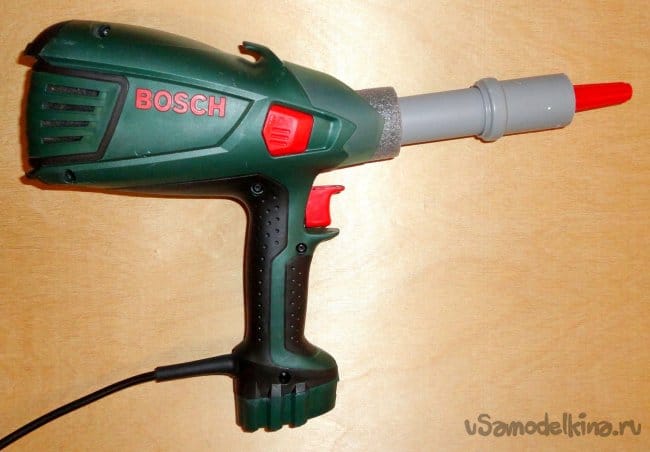

Второй вариант немного сложнее (без использования деталей пистолета-распылителя), но мне он больше нравиться и им чаще пользуюсь.

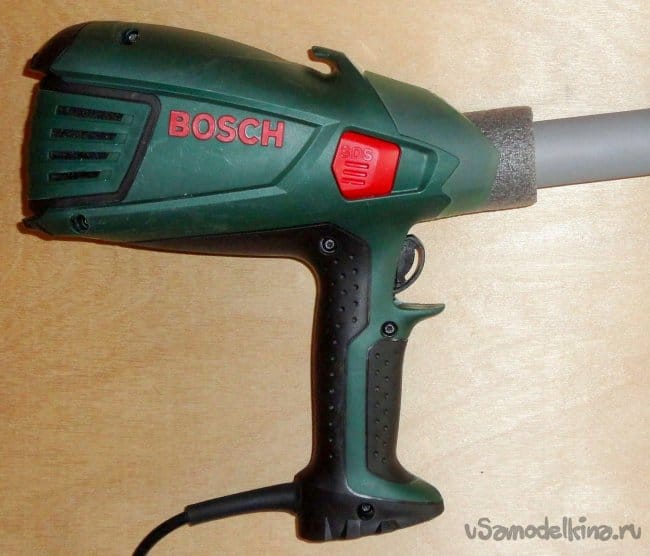

Для закрытия лишних щелей на воздуховодную трубку одет кусок термоизоляционной трубки из вспененного полиэтилена.

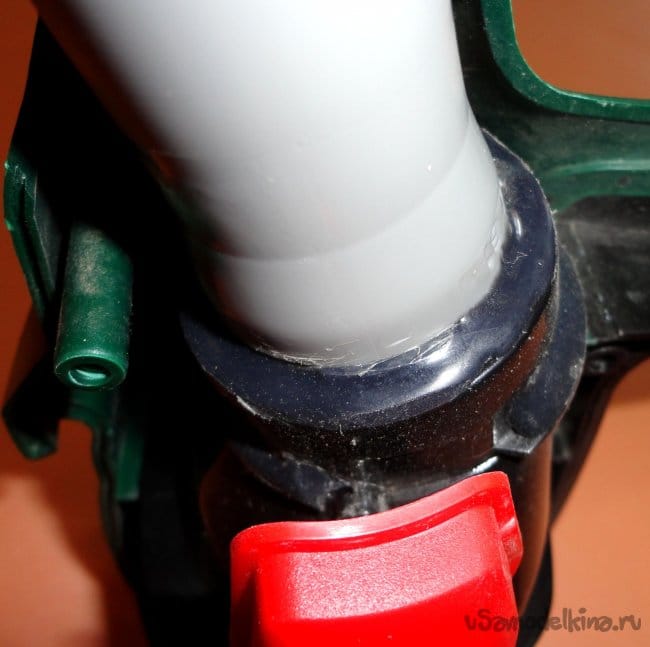

Воздуховодная трубка до упора вставляется в горлышко корпуса турбины и по краям заливается термоклеем. Так же термоклеем на корпусе турбины заливаются прорези для SDS защелки пистолета-распылителя.

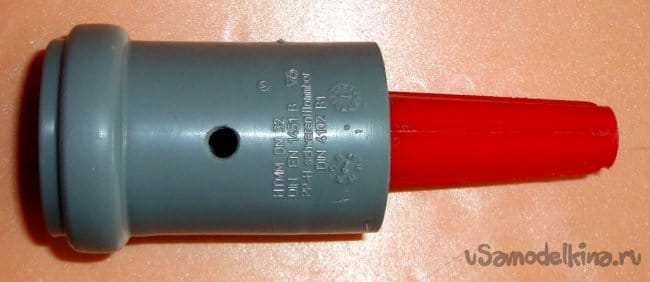

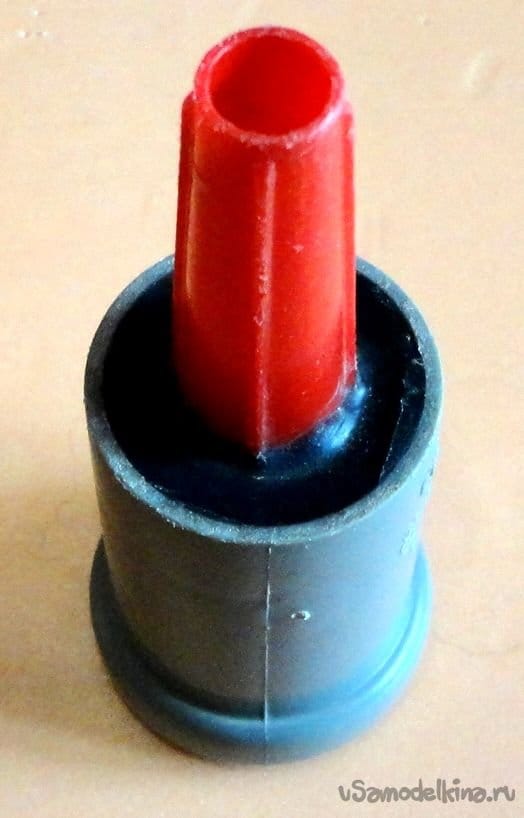

Сопло изготавливается из соединительной муфты 32мм с внутренним упором посередине. У муфты срезается область прокладки с одной стороны. Горловина воронки обрезается по внутреннему диаметру муфты и вставляется внутрь до серединного упора. После чего фрагмент воронки заливается термоклеем. Для небольшой регулировки силы воздушного потока в муфте можно просверлить отверстие. Сразу на свозь через воздуховодную трубку. Поток регулируется поворотом муфты относительно трубки. Длинна трубки выбирается индивидуально кому, какая нужна.


[center]

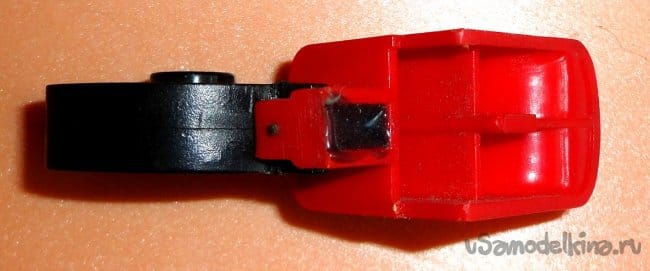

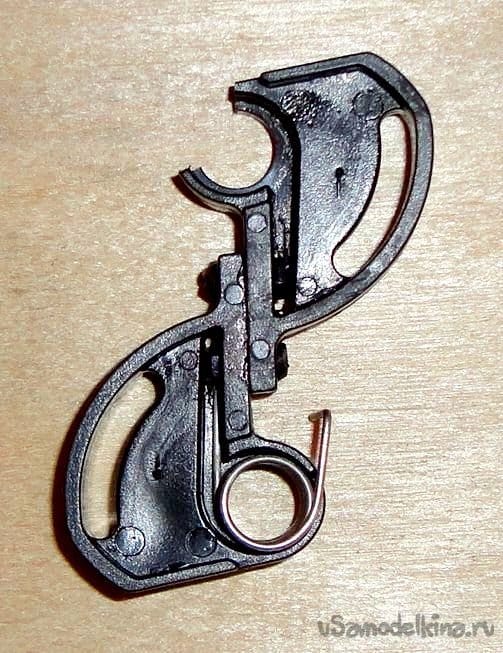

Клавишу для рычага выключателя подобрал от какого то старого инструмента из хлама. Но можно вырезать из фанеры, пластика и т.д. Она крепится с помощью тонкого металлического штифта и термоклея.

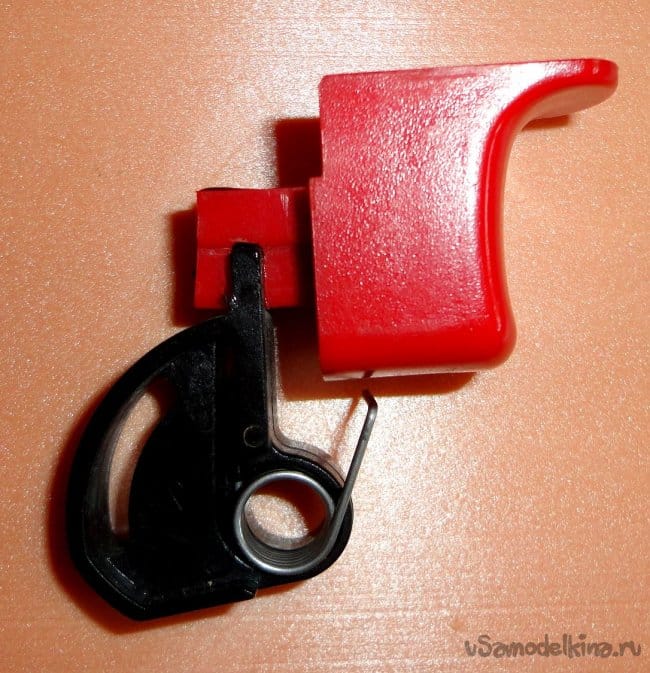

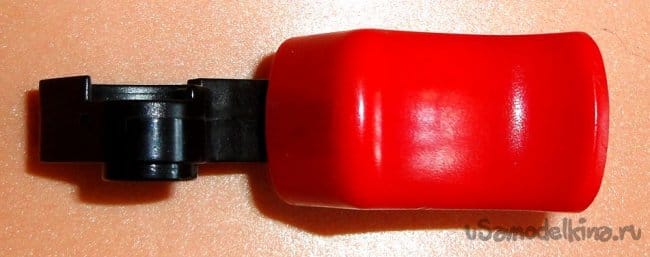

Еще вариант клавиши для рычага выключателя.

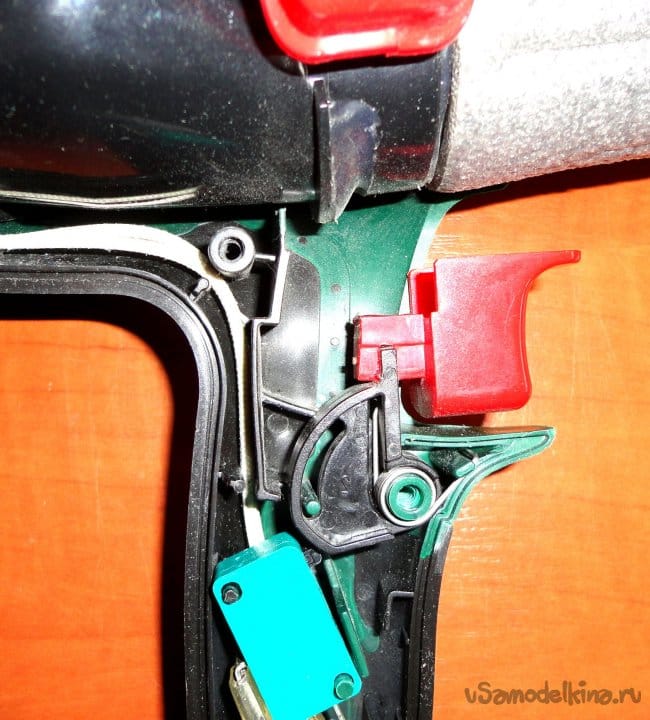

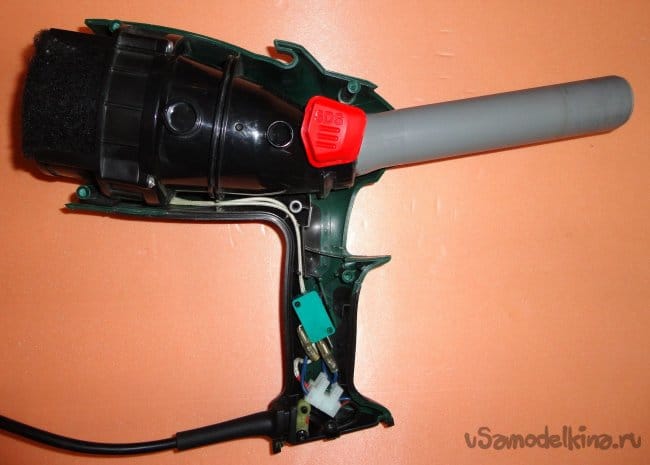

Вариант с полной заменой выключателя.

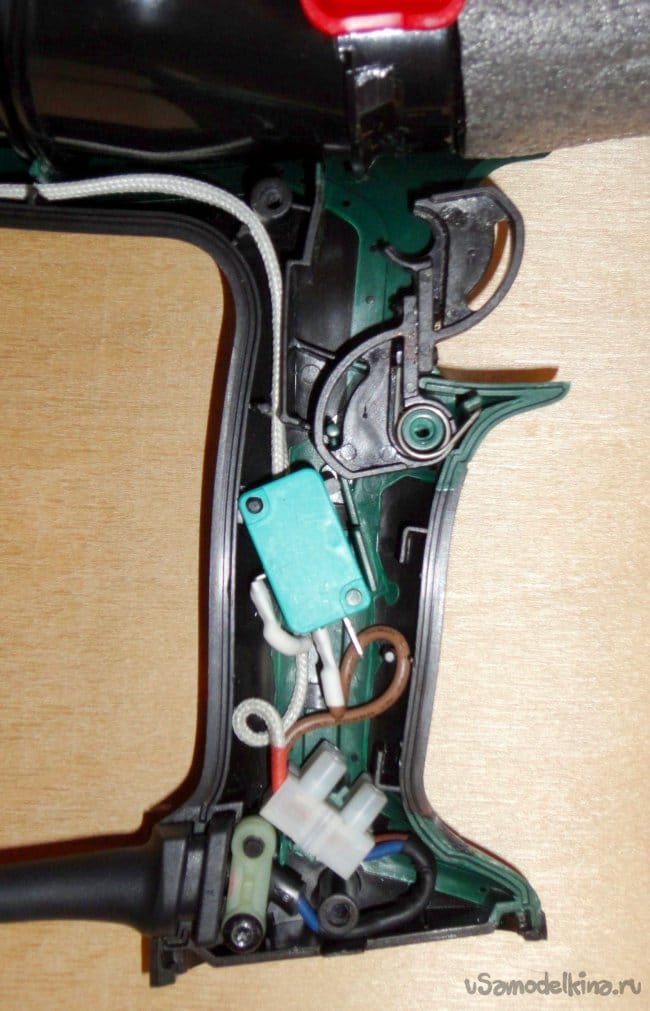

В связи с тем, что в данной модели распылителя BOSCH бывает выходит из строя родной кнопочный выключатель крепление контактов выключателя переделаны на ножевые гнезда, для быстрой замены.

Мной было изготовлено несколько штук в разных вариациях. Оказалось отличный подарок друзьям. Все остались очень довольны!!! Пользуются уже несколько лет.

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.

Отзывы, предложения и комментарии очень приветствуются.

Апрель 2019г.
Станислав Шурупкин.
