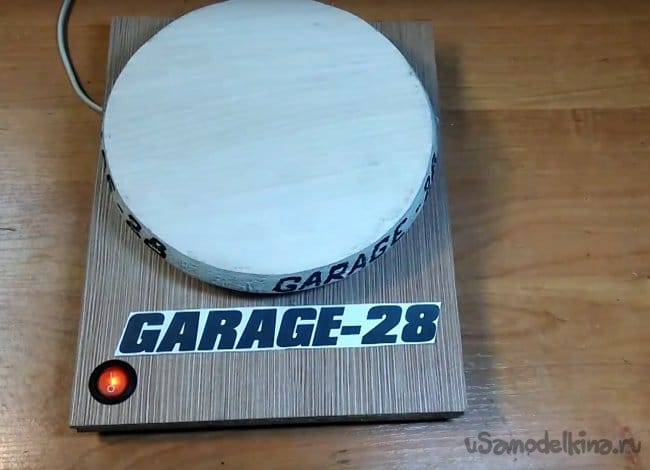

Вращающийся демо-стенд из двигателя от старой микроволновки. Классная самоделка своими руками из хлама

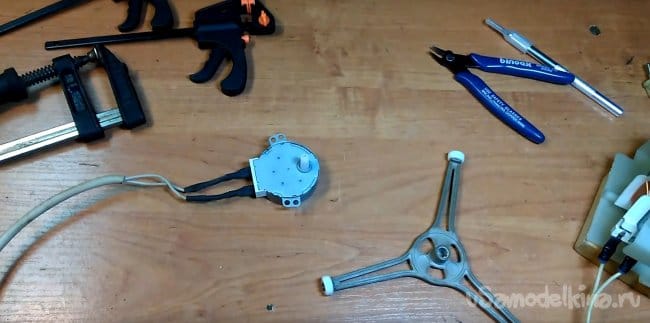

Когда появилась первая микроволновка в ремонте, мне всё хотелось её разобрать на запчасти, вентилятор довольно тихий и маломощный, при этом довольно производительный. Трансформатор чудный, и самое интересное, движок крутящий тарелки)))) всегда хотел его куда-нибудь приспособить. Но первая же микроволновка хоть и не отремонтировалась, уехала к хозяину. Вторая починилась, но для её ремонта пришлось разобрать третью))) В итоге наконец то у нас появилась сломанная свч-печь. Правда больше года провалялась она в яме в гараже, прежде чем до неё руки дошли. Первой поделкой стал переносной вентилятор, статья по этой поделке уже была у меня на самоделкине, и видеоролик тоже есть на канале. И вот руки дошли до заветного движка, который вращает тарелки. Тут сразу сходу всё в голове построилось, что как должно выглядеть и работать. По сути в этой поделке конечный вид всегда определён заранее, её функционал подразумевает наверно именно такое исполнение. Всегда будет основание-платформа для крепления двигателя, и всегда будет вращающая часть, круглая, квадратная, 8-ми гранная, всё равно она будет установлена весовым центром на ось двигателя.

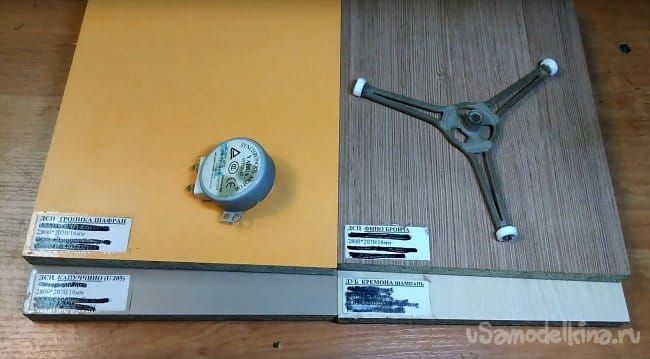

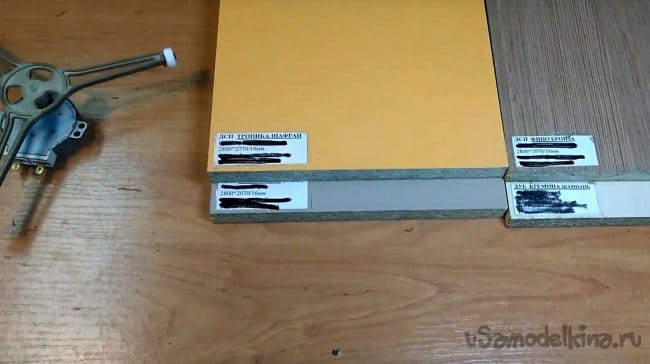

Далее, было четыре дсп заготовки, разных цветов. Ну выбрал на обум, не особо важно было. Основание разметил по центру, расчитал сдвиг верхнего диска, сделал отверстие под двигатель электролобзиком. Далее вырезал верхнюю часть, немного накосячил, не умею круги электролобзиком ровно резать, точнее резал впервые круг, полотно постоянно заваливало в сторону. В итоге и сделал такую как бы наклонную торцевую часть у диска. Потом просверлил в центре отверстие под втулку 3х лучевой "подставки тарелки". И установил её, притянув саморезами.

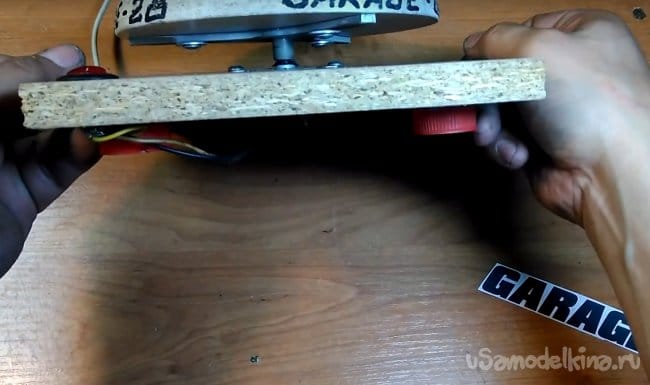

В качестве ножек использовал крышки от бутылок из под кока-колы. Установил выключатель в передней части основания, снизу выключатель залил термоклеем и тоже закрыл крышкой от кока-колы, чтоб случайно не попасть под напряжение. На этом первый этап был завершён. Видеоролик тоже кстати разбит на две части.

Во втором этапе эта чудо-поделка обзавелась управляемой светодиодной RGB подсветкой с дистанционном пультом управления. Тут уже в ход пошли китайские комплектующие, светодиоды решил использовать нормальные, SMD 5050, трёхсегментные, а не раздельные по цветам. Контроллер ленты разобрал и закрепил плату без корпуса, под основанием. ИФК датчик вывел снизу справа, чтоб легче ловился сигнал от пульта управления.

В втором этапе так же перевернул 3-х лучевую подставку и занизил просвет между основанием и диском, даже чуть чуть перебрал, поэтому пришлось подкладывать шайбы. Ну и в принципе вроде все основные моменты вроде расписал, в видеороликах всё показано более подробно. Надеюсь ещё кто-нибудь будет делать такие же демостенды, лично я дак почему-то не видел больше таких поделок, правда и не искал.






Юра с канала "как вариант" вообще просто просверлил отверстие в подвижном диске и воткнул его на ось, не используя эту 3-х лучевую подставку. А я решил что она лучше удерживает диск на оси, но на деле всё получилось наоборот. Ось в хорошо подогнанную дырку довольно плотно заходит и наклон или раскачка будет зависеть только от пряморукости автора. А при использовании этой проставки зазор между осью и отверстием в подставке изначально есть и само собой свободный ход присутствует, а отсюда и качение и наклон диска. Так что решайте сами если будете такое повторять, лучше сначала попробовать просто ось сразу в диск загнать. Увеличить диаметр отверстия никогда не поздно, а вот уменьшить сложнее, как в моём случае. Тем не менее я что хотел, сделал, результат лично меня порадовал, проект завершён. Пишите в комментариях своё мнение по этой самоделке, и что было бы ещё интереснее, предлагайте, где ещё можно бы было использовать такой тихоходный двигатель?
