Доработка сверлильной стойки для Dremel (продолжение темы)

Всем доброго времени суток. Предлагаю вашему вниманию вариант небольшой доработки своей универсальной сверлильной стойки для МФИ типа Dremel, ранее описанной в предыдущей статье Универсальная сверлильная стойка для МФИ типа Dremel

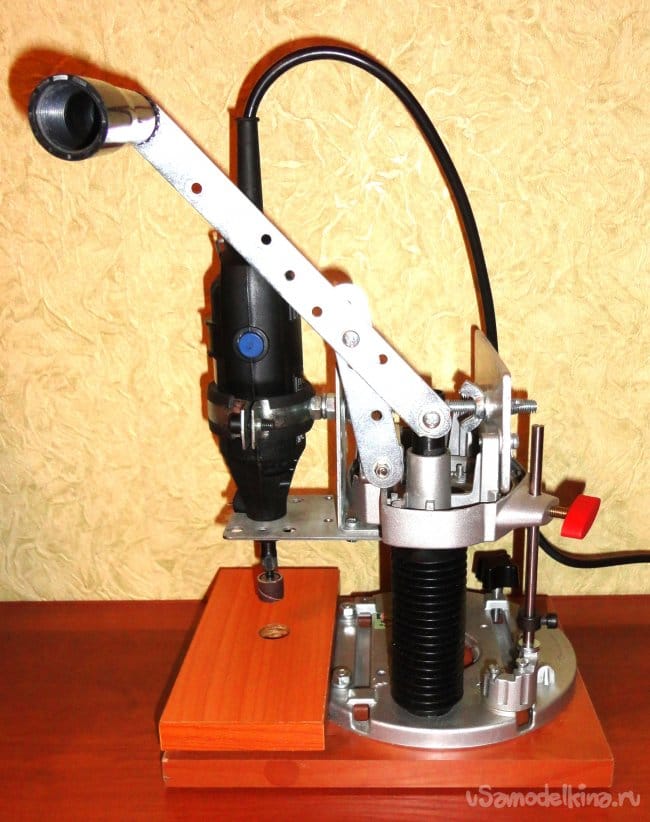

Так, как данная конструкция за время ее эксплуатации показала отличные результаты, то появилась идея немного расширить ее функциональные возможности. Которая состояла в изменении принципа работы ограничителя глубины сверления и добавления возможности удобной и надежной фиксации инструмента на необходимой высоте.

В доработке конструкции было использовано:
- ранее использованные детали
- стопин для сверла 6мм
- винт М5
- быстросохнущий лак ХВ-784

Из инструментов использовалось:
- точильный станок
- шуруповерт
- лерка М4
- сверло перьевое 18мм
- отвертка
- струбцины

Ранее в конструкции в качестве ограничителя глубины сверления использовался не родной упор от фрезера, а отрезок направляющей оси от какого-то разобранного принтера диаметром 6мм.

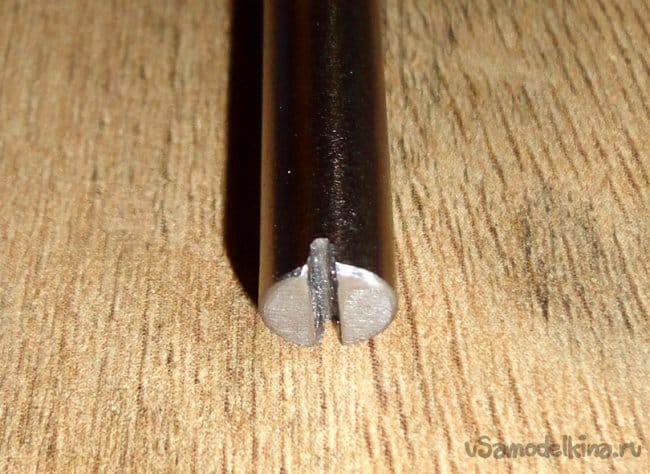

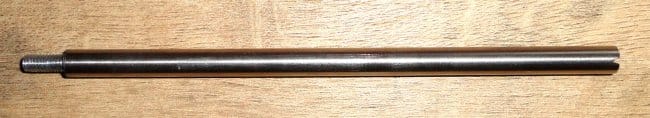

С помощью точильного станка и шуруповерта один конец данного упора был сточен до 4мм. Далее на нем была нарезана резьба М4. Для удобства установки на другом конце был сделан шлиц под отвертку.

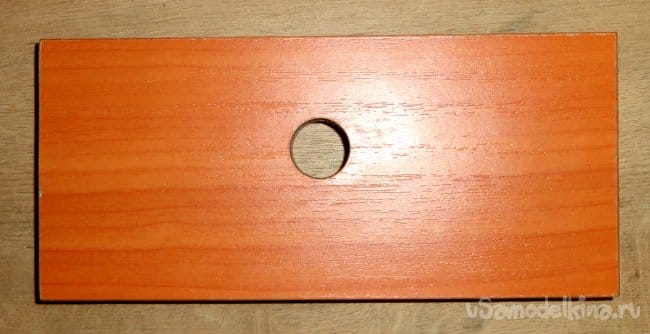

Для возможности использования различной оснастки к Dremel с помощью перьевого сверла было увеличено отверстие в опорном столике до 18мм. Внутренняя поверхность отверстия обработана лаком ХВ-784.

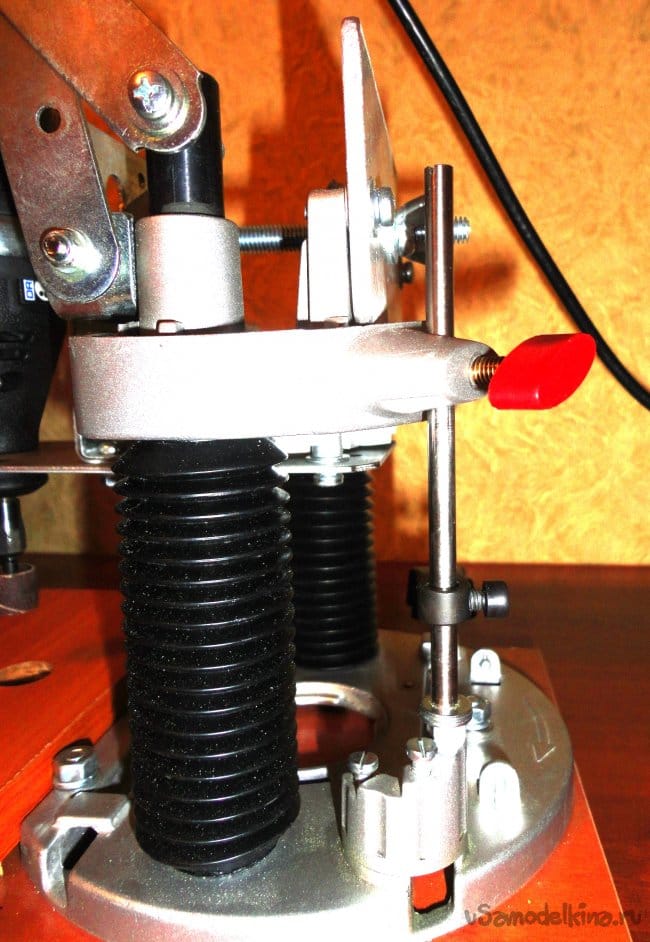

В качестве ограничителя глубины сверления теперь используется стопин 6мм, в котором родной винт заменен на винт с шляпкой под шестигранник, что оказалось очень удобным.



Таким образом, бывший упор превратился в направляющею, которая легко завинчивается вместо регулировочного винта (т.к. резьба получилась чуть длинновата, я ее пока не стачивал, а просто подложил шайбы).

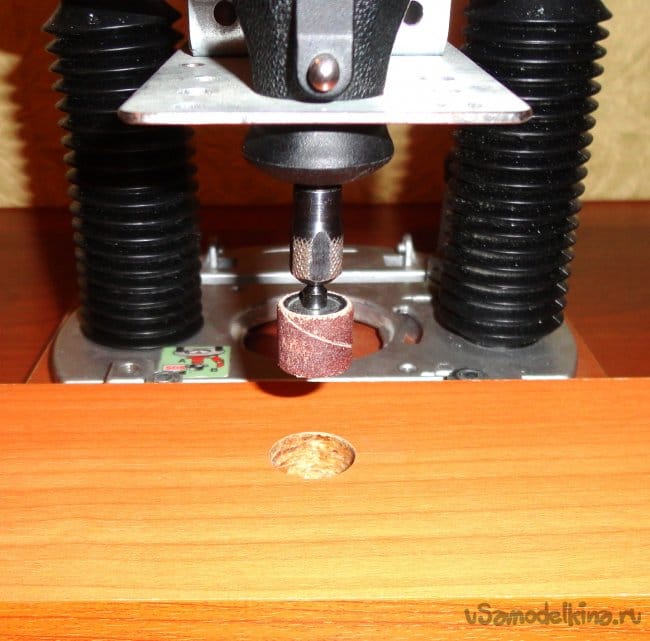

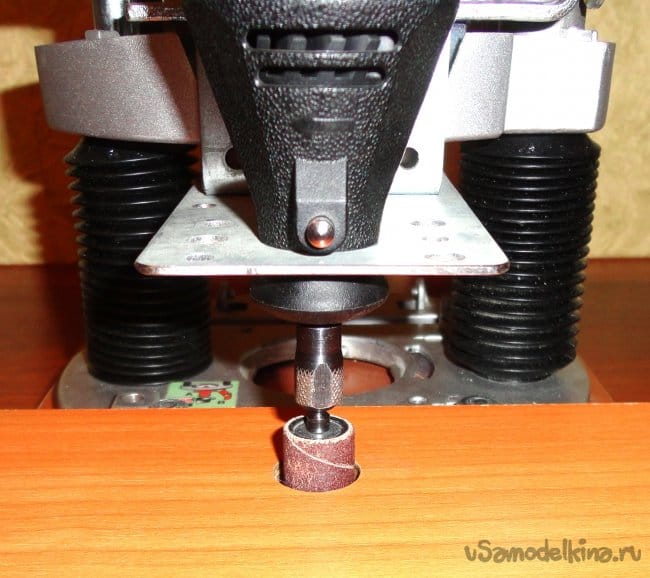

С появлением возможности надежной фиксации инструмента на необходимой высоте, теперь данная стойка используется с фрезами, отрезными дисками, наждаками и т.д. Что значительно повысило эффективность ее использования при работе с небольшими деталями.




После данной доработки, ни каких перекосов не наблюдается. Вся конструкция работает достаточно мягко и надежно.

Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить.
Отзывы, идеи (по теме), предложения и комментарии очень приветствуются.

Апрель 2021г.
Станислав Шурупкин.
