Ремонт светодиодных ламп

Получившие в последнее время широкое распространение светодиодные лампы отличаются от ламп накаливания экономичностью и более длительным сроком службы. Если с первым пунктом можно безоговорочно согласится,то со вторым положением ещё можно поспорить. Изначально конечно предполагалось,что СД-лампы будут иметь неограниченный ресурс, но по причине применения некачественных материалов для изготовления светодиодов и неудачных схемных решений часто лампы не отрабатывают даже тот срок, который заявлен изготовителем в гарантийных обязательствах. По причине того что данные источники света ещё довольно дороги, имеет смысл (если гарантия уже вышла) попытаться восстановить светодиодные лампы, прожекторы и т. д.

В простейшем случае СД-лампа состоит из нескольких частей:
-корпус, состоящий из светорассеивающего плафона и цокольной части
-источник питания(драйвер),расположенный в цокольной части
-плата со светоизлучающими диодами(СИД) расположенная под плафоном

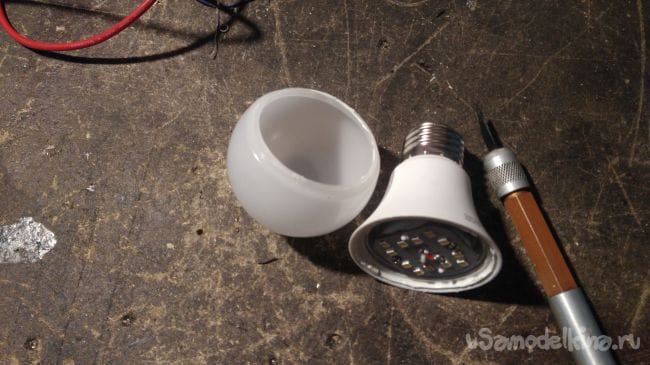

Для того что бы получить доступ к внутренностям лампы порой бывает достаточно пройтись каким нибудь острым инструментом(ножом,отвёрткой) по окружности соединения плафона и цокольной части.

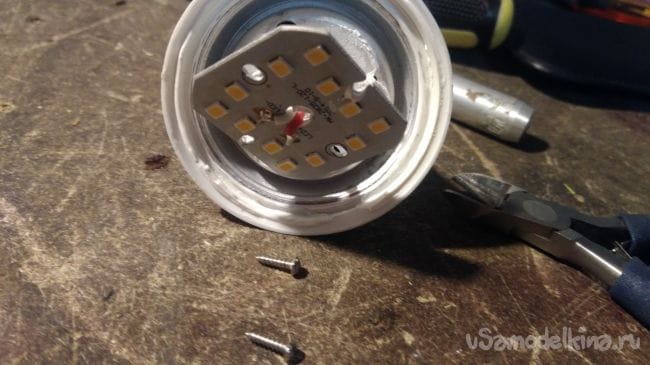

Под плафоном находится плата со светодиодами к которой подключены два провода разного цвета. Точки подключения обозначены плюсом(+) и минусом(-).Отсоединив провода и сняв плату светодиодов получим доступ к драйверу(блоку питания). В дешёвых моделях драйвер представляет собой набор резисторов и конденсаторов, в более продвинутых образцах уже применяются специализированные микросхемы. Применение таких драйверов более предпочтительно, т. к. броски сетевого напряжения оказывают меньшее влияние на светодиоды.

Для того что бы выяснить причину неисправности лампы надо определится с тем, какая часть вышла из строя,-драйвер или плата СИД:
-соблюдая все необходимые меры предосторожности подключаем лампу со снятым плафоном к сети, например вкручиваем её в патрон настольной лампы.
-с помощью мультиметра контролируем напряжение на точках (+) и (-) платы СИД
-если напряжения нет,-неисправен драйвер
-если напряжение есть и находится в пределах 200-250в постоянного тока ,-неисправна плата СИД
Рассмотрим случай когда неисправна плата СИД. Диоды расположенные на плате, включены между собой последовательно, и поэтому достаточно одному из них выйти из строя, как вся цепь диодов перестаёт работать. Осталось только обнаружить неисправный светодиод и заменить его.


-пытаемся найти повреждение внешним осмотром(часто перегоревший диод имеет потемнение на своей поверхности или выделения металлического цвета в форме маленьких шариков)
-если осмотр не дал результатов придётся применить инструментальный контроль(мультиметром проверяем все диоды подряд в прямом и обратном направлении,неисправный диод не звонится во всех направлениях)
-случается, что и таким методом не удаётся определить неисправный СИД, в этом случае можно взять пальчиковую батарейку, подсоединить к ней два провода и поочерёдно проверить все диоды подавая на них питание от батарейки. Исправные диоды будут слабо светится.

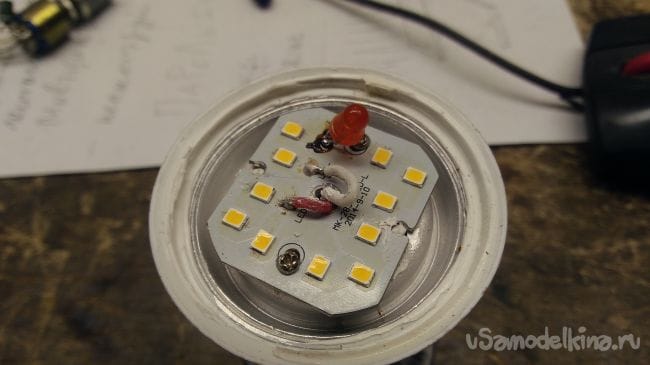

Определившись с неисправным диодом необходимо подобрать для него достойную замену. Если имеются в наличии подобные лампы «на запчасти» можно попытаться заменить диоды как говорится «один в один». Но процедура эта для неподготовленного человека может вызвать трудности. Простым паяльником сделать это непросто. Есть другой вариант,-вместо штатного светодиода можно установить диод с гибкими выводами,типа АЛ307 и ему подобные. Цвет свечения в данном случае не имеет значения , так как на общем ярком фоне остальных светодиодов его свечение видно вообще не будет. В нашем случае роль светодиода будет заключаться в том что бы восстановить общую цепь и обеспечить необходимое падение напряжения на своём участке цепи.

Такой светодиод уже гораздо проще впаять в плату при помощи обычного паяльника, который наверняка имеется у многих. После сборки лампы в исходное состояние и подключении её в сеть свечение её ничем не отличается от первоначального.

Теперь что касается драйвера. По моему мнению ремонтировать его имеет смысл только тогда когда в нем имеется плавкая вставка(предохранитель).Или имеются в наличии детали явно вышедшие из строя(электролитические конденсаторы). Во всех остальных случаях ремонт нецелесообразен(за исключением случая когда есть равноценная замена драйвера с лампы-донора).

На этом всё. Надеюсь, что кому то этот материал будет полезен.
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
3 комментария
  1. Иван_Похмельев
    Применение таких драйверов более предпочтительно, т. к. броски сетевого напряжения оказывают меньшее влияние на светодиоды.
    Не поэтому, а потому что у них пульсации меньше, а КПД больше.
    можно установить диод с гибкими выводами,типа АЛ307 и ему подобные.
    У АЛ307 рабочий ток 10 мА, а у светодиодов в лампах ток во много раз больше.
    1. svilgorta Автор
      согласен, но...несмотря на всё, светодиоды снятые со старой советской техники работают в лампах, проверено не однократно, и если перегорают повторно, то снова сгорает китайский, а не советский диод...
      1. Иван_Похмельев
        Странно это: полуваттный светодиод на алюминиевой подложке, а АЛ307 максимальной мощностью (20...50) мВт без охлаждения и работает. Очень странно... ((
