    Переделка настольной лампы на светодиодную

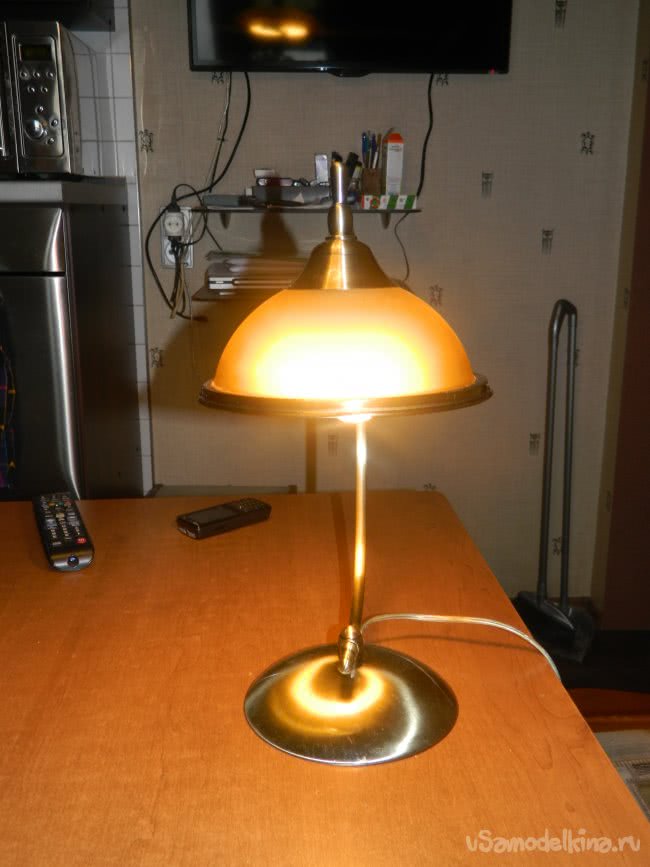

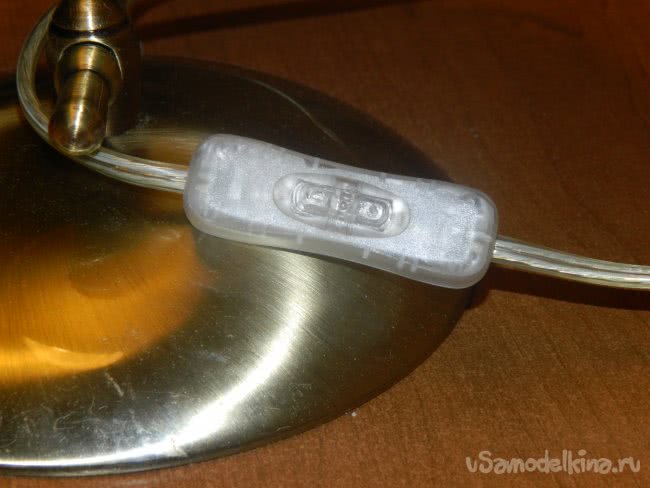

    У моей жены есть привычка — почитать перед сном любимые журнальчики. Меня раздражала её настольная лампа, стоящая на прикроватной тумбочке. Действительно, свет лампа давала ненаправленный из-за прозрачного плафона и выступающей из-под него на пару витков светоизлучающей трубки лампочки, в результате чего вся спальня освещалась. К тому же у лампы выключатель расположен на проводе, что создавало определённые неудобства в её использовании. И я решил сделать жене подарок — переделать лампу на светодиодное освещение.

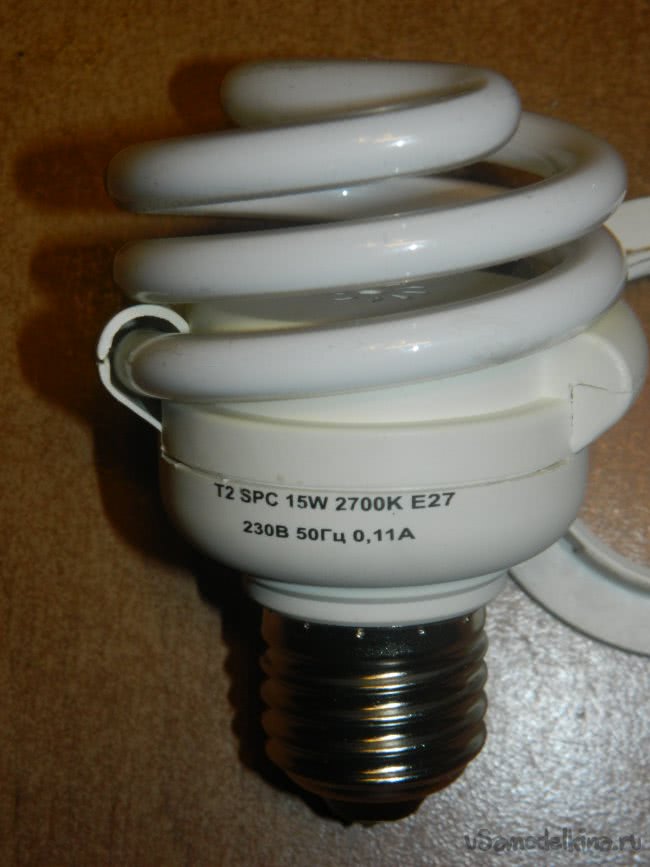

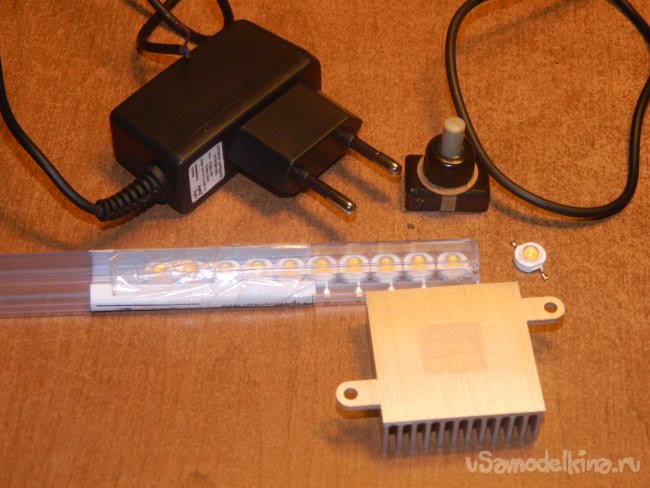

    В лампе стояла энергосберегающая лампа мощностью 15 Вт с цоколем Е27. Я решил не переделывать патрон и использовать лампу, как основу, светодиодного модуля. Для переделки мне понадобилось следующее: мощный трёхваттный светодиод 3HPD-3 с тепловой температурой 3140 К (аналогичные уже работали у меня на кухне и в гостиной и хорошо себя зарекомендовали), радиатор для охлаждения светодиода (нашёл подходящий от старого компьютера), выключатель и корпус для безкорпусного драйвера (для него взял старую зарядку для сотового).

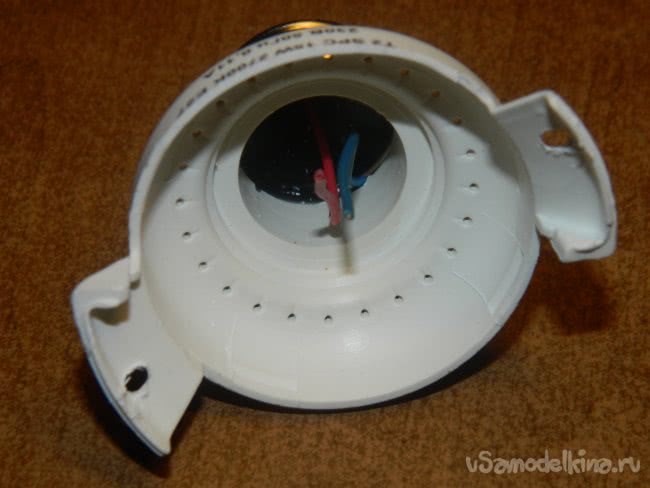

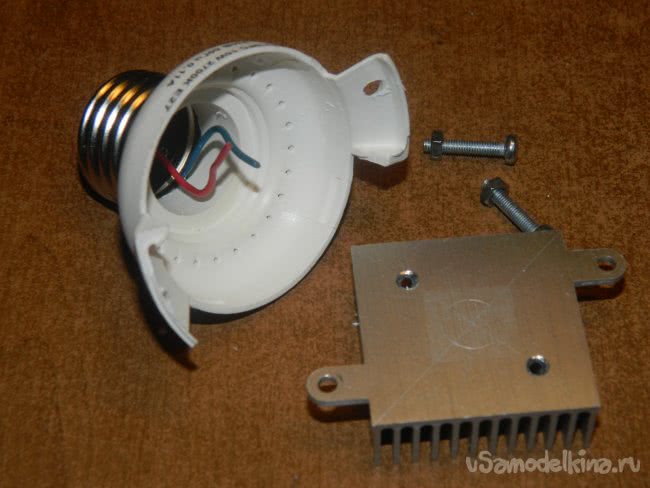

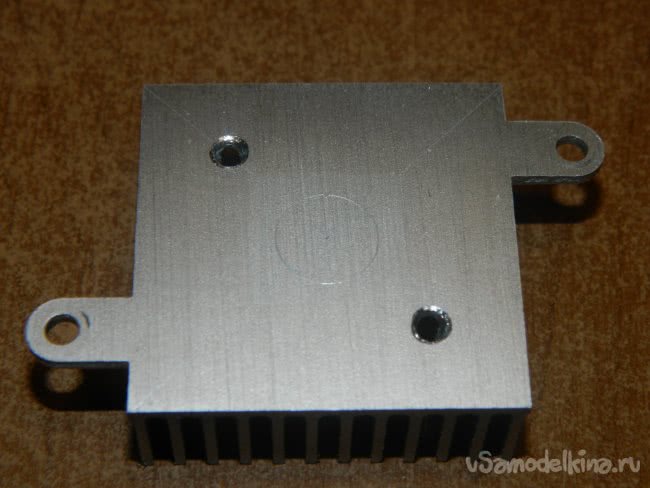

    Переделку начал с изготовления светодиодного модуля. Для этого освободил защёлки на энергосберегающей лампочке, откусил питающие провода и вытащил всю начинку. В «крылышках» цокольной части просверлил два отверстия Ø3 мм для крепления радиатора. На радиаторе разметил центр, провёл балеринкой окружность, где будет располагаться плата со светодиодом, и просверлил отверстия для питающих проводов. Получился комплект для сборки светодиодного модуля.

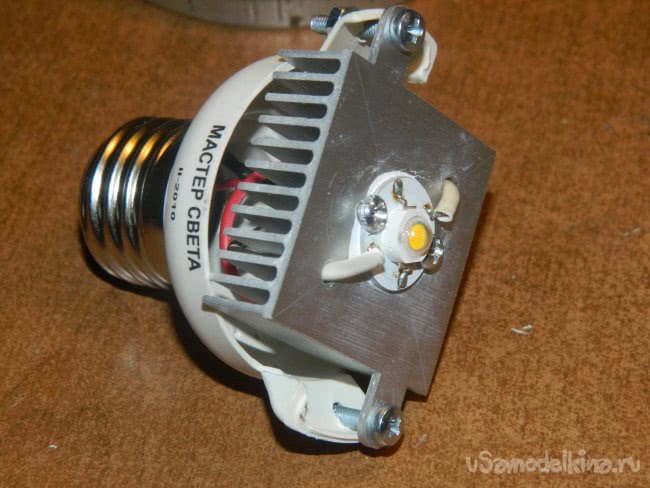

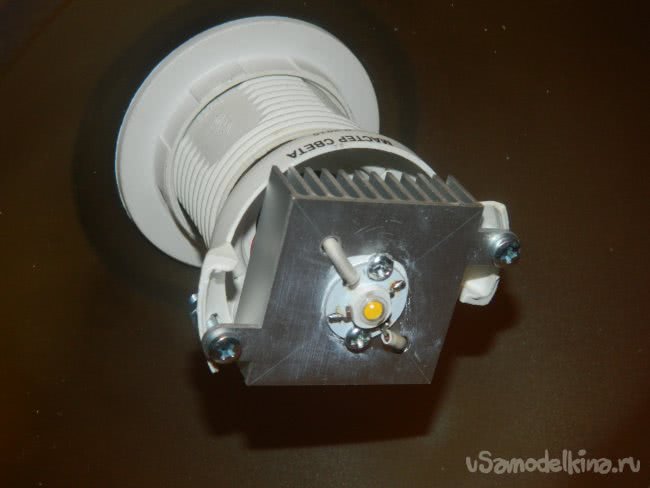

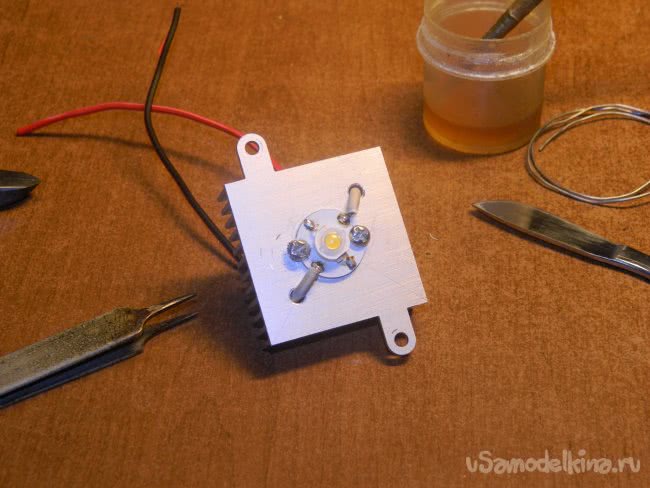

    Дальше действовал по уже обкатанной технологии: приклеил темоклеем светодиод на плату, после высыхания клея (помните, что термоклей сохнет минимум 12-15 часов!) пропаял его и через термопасту КПТ-8 закрепил саморезами плату на радиаторе. Затем припаял питающие провода и вывел их через термоусадочную трубку. Подпаял провода к проводам в цокольной части лампы (центральный провод припаял к «+» светодиода) и закрепил радиатор винтиками М3 с гайками. Получился светодиодный модуль, который вворачивался в патрон Е27 и был на 25 мм короче, что гарантировало его «невыглядывание» из плафона.

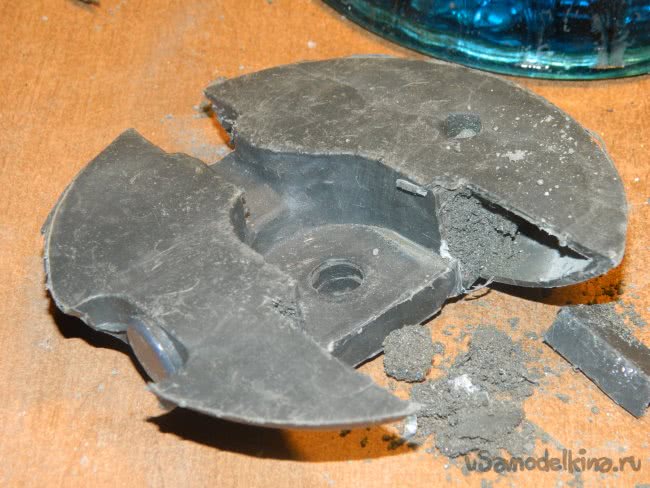

    Теперь занялся собственно лампой. Внутри подставки находился груз из непонятного материала, похожего на фибру. Когда я начал прорезать в нём паз для установки драйвера, из него посыпалось что-то подобное песку.

    Это меня озадачило — песок будет постоянно высыпаться, пачкать всё в спальне (жена спасибо не скажет!), лампа терять устойчивость.

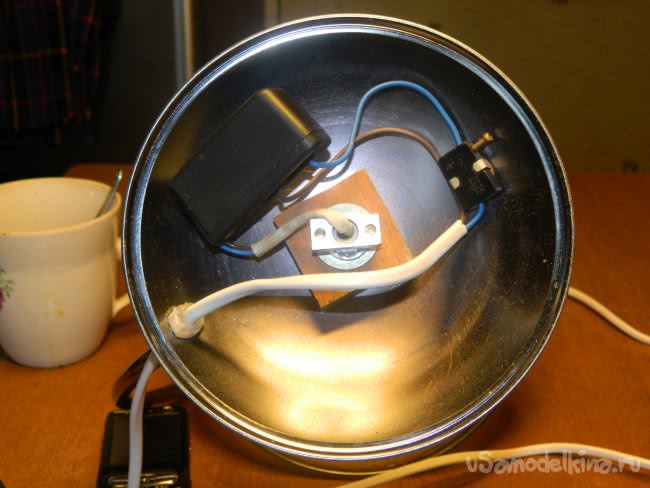

    Вопреки моим опасениям лампа стояла устойчиво и без этого груза (видимо сказалось то, что вес верхней части стал значительно меньше). Это значительно упрощало дело. Я нашёл кусок МДФ толщиной 12 мм, просверлил в центре отверстие Ø10 мм и закрепил верхнюю часть лампы.
    Драйвер использовал RLD2-2 со следующими характеристиками: Uinput = 90-260 VAC, Uoutput = 3-5 VDC, Ioutput = 650-730 mA. Он замечательно встал в корпус от зарядки, от которого я отпилил вилку. В заключении просверлил в подставке отверстие Ø10 мм и установил выключатель. Расключить провода – дело техники.

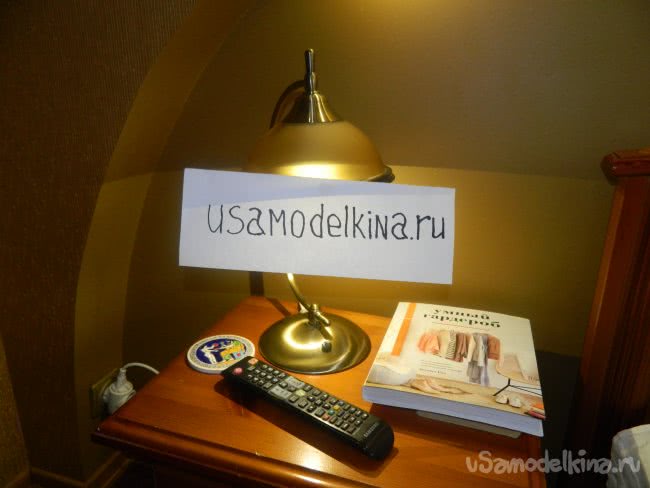

    Осталось ввернуть светодиодный модуль на место (ф12) и включить лампу!


    Второй этап создания идеального света в доме

    Водопровод в 120 метров... первый пуск и выводы

    Добавить комментарий

    3 комментария
    maxi.mus Автор
    Цитата: Kirill-sev
    на кой переделывать лампы-люстры с обычных энергосберегающих на диодные?

    Светодиоды - самый экономичный продукт из всех светоизлучающих приборов и, кстати, самый "долгоиграющий". Например, в моей 3-шке я переделал всё на светодиоды - из 80-100 кВт/месяц не вылезаю. Хотя есть лампочки, которые горят круглосуточно (например, в коридоре). А за 5 лет работы вылетела только одна (и то из-за того, что отвалился контакт драйвера). А стоимость? Надо закупать всё оптом - тогда дешевле во много раз. Например, светодиоды типа emitter мне обошлись по 1,5-2 руб./шт. (3-Вт), 5630 - вообще по 40-50 коп. (уже не помню - давно покупал ещё на eBay). Так же закупал и радиаторы, и драйверы (тогда ещё работал). Разорился один раз - и сиди себе спокойненько паяй.
    Вы читали хоть одну мою статью? Там есть сравнение потребления энергосберегаек и светодиодных ламп.
    Новий Стандарт
    Kirill-sev,
    У светодиодных таки есть некие приемущества: долговечность,яркость, компактность,на счет относительной цены не уверен,считать не охота, относительно экономии то чуть экономнее обычных ртутных, а ну да и ртути же в них нет. А вообще это все Гретта Тумберг их продвигает).Она недавно запатентировала свое имя и фамилию и это в 17 лет ! Крутяк. А вообще самый экономный свет тот что днем от Солнца,а ночью спать надо). Пока еще есть Солнце, а то скоро бахнет как в ближайшем будушем звезда Бетельгейзе, за которой даже я наблюдаю,это же когда у нас две полные Луны по яркости будут,от ее взрива, тогда гледи и светодиодная промышленость накроется))
    Понял квантовую механику - гений
    Kirill-sev
    Не воспримите как наезд, но я действительно не понимаю, на кой переделывать лампы-люстры с обычных энергосберегающих на диодные? Они что, лучше электроэнергию экономят или светят красивее? Честно, объясните чайнику.
