Помогите подключить 3G антенну

В общем, есть антенна 3G с усилением 21 дБ. Подключить ее надо к модему без выхода под антенну. Нашел внутри "тестовые" разъемы, прощупал, протыкал, в итоге припаял провод антенны прямо к внутренней антенне модема (разъемы идут к ней напрямую). Пробовал подключать антенну и к разъемам, результат неизменен.

Суть проблемы - она работает очень слабо, вышка всего в 3 км, даже при прямой видимости усиление ооочень слабое. Длина кабеля значения не имеет, хоть на метровом хоть на 10 метровом результат одинаковый.
Реально, что отлично усиливает, так это 2G, сигнал 100%.

На антенне есть какая-то коробка, к которой подключается кабель, раньше такого не видел и что внутри хрен его знает.
Пробовал ставить модем в то место антенны, где стоит эта коробка, сигнала нету, а должен быть! Или нет?

Антенна работает в диапазоне 1700-2170, оператор также работает в этом диапазоне:

@Messiah, рады приветствовать вас в нашем сообществе!
Сеть 2G (GSM) работает в стандартах GSM 900/1800 МГц.
Сеть 3G работает на таких радиочастотах: 1965-1980/2155-2170 МГц.


Кабель на 50 ом, и что интересно, работает антенна только при подключении внутренней жилы, при подключении наружной оплетки не работает вообще! Что за парадокс?
Что проверить, что пощупать, посоветуйте! Может нужно какое питание?
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

Нужен регулятор тока, дайте схемы

Помогите победить баг китайского модуля.

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
16 комментариев
  1. Pronin
    работает антенна только при подключении внутренней жилы, при подключении наружной оплетки не работает вообще! Что за парадокс?

    Дима, этто не парадокс. Этто антенна не работает. Не согласована. Не та частота и тп.....
    Смелые люди, тыкают "подключают" на работающий передатчик модема... Раньше было, подкл. несогласованную нагрузку - выходной каскад в аут. На частоте 2ГГц !! любой проводничок до разьема - это не согласованая индуктивность!. Там должон ВЧ соединитель. А так - потери в подводке...
    И толку от такой антенны не много. И никаких там нет 21дб
    "коробка, к которой подключается кабель" - очевидно согласователь с кабелем.
    По идее - откл. внутр. антеннку, воткнуть в разьем (50ом) оконечник кабеля (50ом) с антенны. Неподключенным выход модема НЕ ОСТАВЛЯТЬ!!
    Правильно расчитанная Удо-Яги (или Шпиндлера с медным вибратором) 7 элементов даст лучший эффект, Imho. Делали-настраивали 7 элементную на панорамном КСВН...
    1. Dmitrij Автор
      так делать че?
      "Марти! Думать нужно в четырех измерениях..."
  2. Pronin
    Посмотрел у своего Мегафон-3G Модем Е160G USB Stick. Покупал, когда не было кабельного Инета. Разобрал, сломал пласт.защелку.
    Так у него сбоку маленький разьемчик внешней антенны. Нужно еще переходничек-шнурок. Читал, что при подкл. в гнездо внешней антенны внутренняя откл.
    Кстати, для сотового телефона-звонилки делали внешнюю антенну, в свое время. У него золоченное гнездо было для внешней антенны. Так разьем-штекер вытачивали из латуни и припаивались к кабелю РК50. Работало и в деревне. Там тогда связь была неважнецкая совсем. Частота была ~900Мгц
    Еще вариант - подлиннее USB кабель до модема и еще комп повыше. Смотреть то в дисплей же. Или лаптоп?
    1. Dmitrij Автор
      Отрезать внутреннюю антенну? Ну не вопрос. Но я не думаю, что она мешает
      "Марти! Думать нужно в четырех измерениях..."
      1. Pronin
        Она мешает, но не настолько... Как внешнюю то подключать? на 2 Ггц?? Там волновод должон... до разьема.
        А не лучше взять рабочий модем с гнездом под внешнюю антенну (золоченный)?
        Антенку сделать Yagi на 5 элементов или Шпиндлера на 50ом. Все расчитывается под имеющиеся материалы...
        Вот когда делали-отлаживали свою антенну и попутно замерили логопериодическую ТВ на дециметровые каналы (Санкт-Питерсбург). Промышленную, так сказать. Сварную из железа, крашенную толстым слоем. Так у нее КСВ~5 . И "работала" она за счет пластинчатого усилителя, кот. в торце был. xaxa
        1. Dmitrij Автор
          Тута КСВ не более 1.5 написано. Но что делать, так и не понятно, ладно, буду химичить дальше
          "Марти! Думать нужно в четырех измерениях..."
        2. Korolev
          Но что делать, так и не понятно, ладно, буду химичить дальше
          У меня до сих пор единственный способ выхода в интернет - USB модем. Перепробовал много разных моделей модемов и антенн. Наилучшим оказался (в моих условиях) М150-2 с антенной Харченко, прикрученной прямо к модему и коротким ВЧ - шнурочком в разъём. А дальше - активные (с усилителями) USB - кабели к компу. Правда сейчас у нас с сигналом порядок, просто воткнул любой (разлоченный) модем в USB - порт, и вперёд! smile
        3. Dmitrij Автор
          Сигнал есть на высоте 10 метров, роутер может периодически виснуть и заряжается только от 4 пинов, к тому-же, боится мороза ниже -15.

          Так или иначе, нужно разобраться с антенной.
          "Марти! Думать нужно в четырех измерениях..."
        4. Korolev
          Так или иначе, нужно разобраться с антенной
          Pronin правильно сказал, что на такой частоте и при такой длине кабеля весь полезный сигнал с антенны погасится потерями в кабеле.
          к тому-же, боится мороза ниже -15
          Надо пробовать, если он будет постоянно включён, то и греться тоже должен не хило! sorry
        5. Dmitrij Автор
          та действительно, и для кого их делают и зачем? лохов разводят видимо
          "Марти! Думать нужно в четырех измерениях..."
  3. pogranec
    Дима, а как у тебя на смартфоне интернет работает? Тоже скорости маленькие? виснет?
    1. Dmitrij Автор
      Да у меня все гуд, WI-FI роутер стоит на погребе в тазике, раньше показывал конструкцию. Зимой раз замерз, так я его засунул в утеплитель для труб, так он и за -15 работал. А это теще надо подключить, она там вообще в яме...

      А откуда информация про смартфон?))
      "Марти! Думать нужно в четырех измерениях..."
      1. pogranec
        Я просто подумал, может через смартфон лучше работать будет.
  4. Новий Стандарт

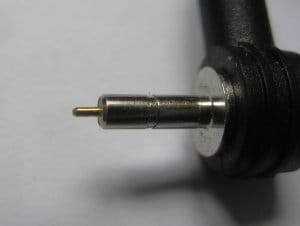

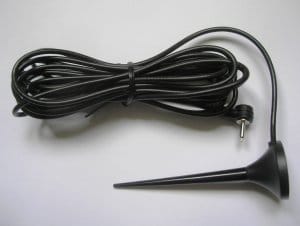

    Может вам надо такую вот антену, точно частоти не знаю, там внутри центральная жила позолоченая, а верхняя часть длиной 7 см полностю медная. Подключал к телику високие частоти класно принимает

    Понял квантовую механику - гений
  5. LeoBrynn
    Да вот же Креосан все рассказал.
    Прагматик.
  6. Mr.Alex
    Pronin правильно все "расписал". Это не аудиотехника и прочая "бытовуха", тут нельзя "абыкакпопалоколхозить".
