    Простейшая антенна для цифрового ТВ с возможностью более точной настройки. Делаем за 10 минут

    vitus138


    Для начала надо узнать на каких каналах ДМВ проводится вещание цифрового телевидения в вашей местности.
    Это можно сделать с помощью официального сайта карта.ртрс.рф . Заходим на сайт и видим карту Российской федерации с расположением ретрансляторов первого мультиплекса (РТРС-1) и второго мультиплекса (РТРС-2).
    В виде примера – в окне «Найти» вводим название населенного пункта (Омская область, Большереченский район, УЛЕНКУЛЬ).

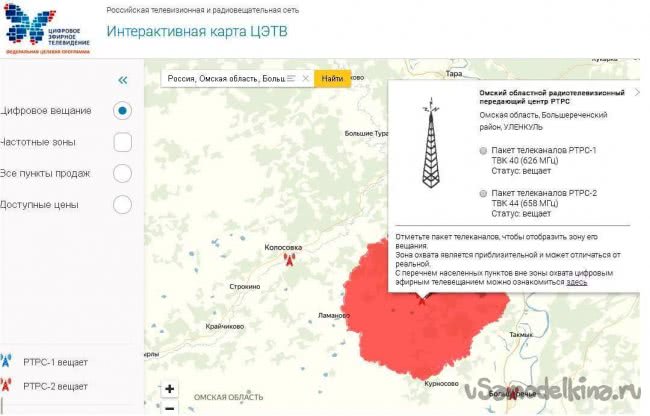

    На карте есть значок телевышки, кликаем по нему и появятся нужные нам данные.

    Пакет телеканалов РТРС-1
    ТВК 40 (626 МГц)
    Статус: вещает
    Пакет телеканалов РТРС-2
    ТВК 44 (658 МГц)
    Статус: вещает

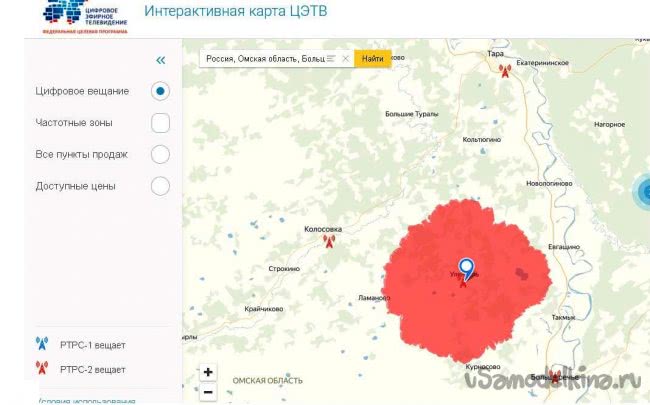

    При нажатии кнопки РТРС-1 или РТРС-2 обозначается зона охвата вещания (красным или синим цветом) данного телепередающего узла.
    Используем данные параметры частоты каналов ТВК при расчете размеров антенны.


    Перечень инструментов и материалов
    -антенный экранированный кабель типа РК-75 или RG-6;
    -острый нож;
    - антенный штекер;
    -изоляционная лента;
    -линейка или измерительная рулетка.

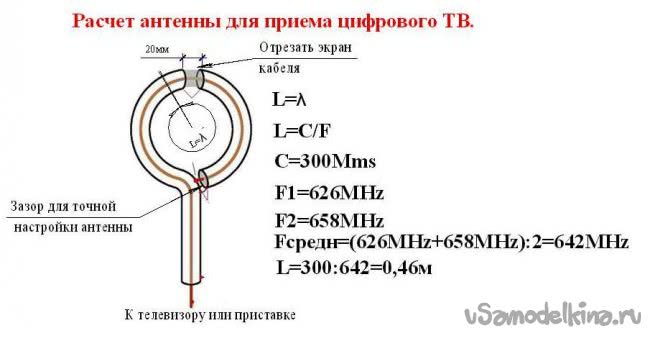

    Шаг первый. Расчет размеров антенны для цифрового телевидения.
    Надо использовать формулу определения длины волны:
    λ=300/F, где F — частота передаваемого сигнала в МГц.
    Находим среднюю частоту приема Fcp=(F1+F2):2= (626+658):2=642 МГц.
    L=300:642=0,46м—длина участка кабеля для антенны.

    Шаг второй. Изготовление антенны для цифрового телевидения.
    Саму антенну сделаем из куска экранированного телевизионного кабеля типов РК-75 или RG-6.

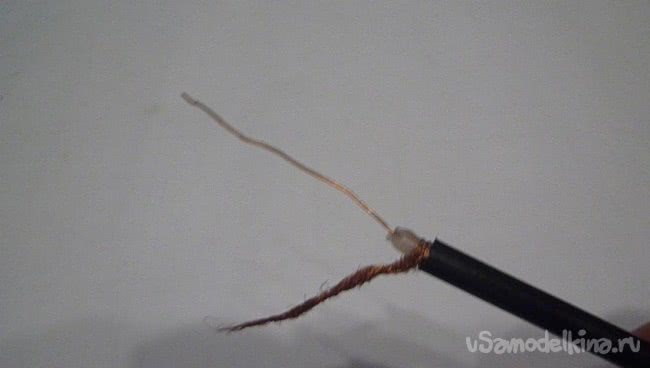

    При разделке конца кабеля лучше оставить запас 10см.

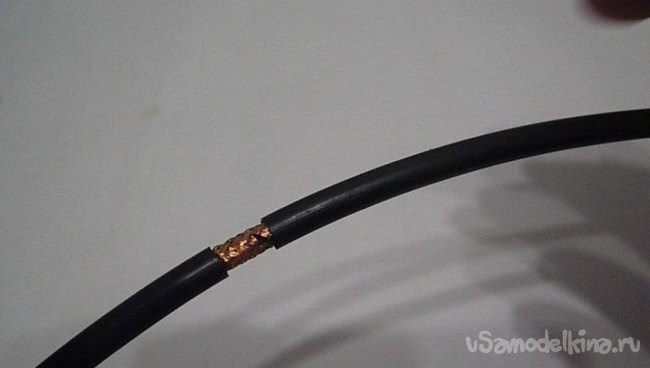

    Отмеряем 46см и вырезаем изоляцию кабеля на ширину 1см.

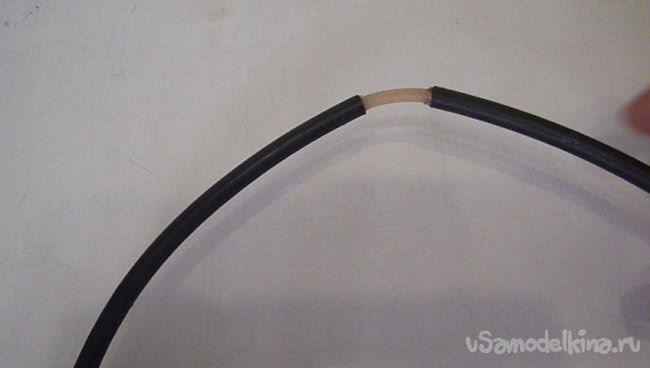

    Посередине кольца вырезаем изоляцию и экран на 2см.

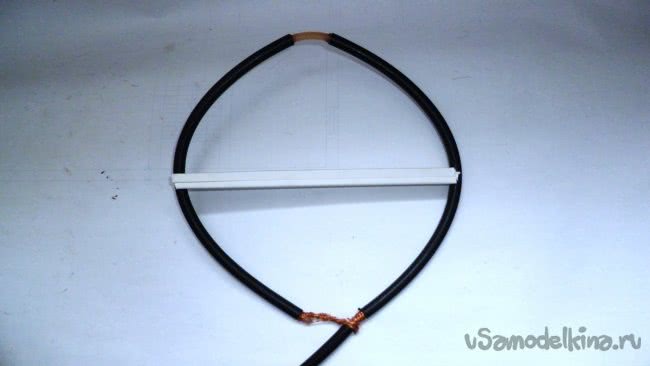

    Соединяем кабель в кольцо.( Так как кабель попался довольно жесткий пришлось вставить пластмассовую перегородку)

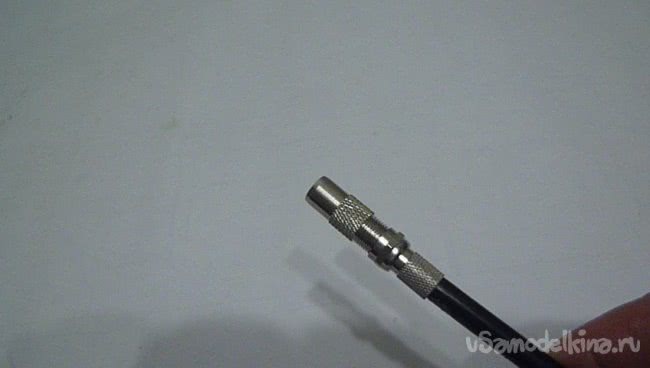

    На длинную сторону кабеля устанавливаем антенный штекер для подключения к цифровой приставке или к телевизору (на более новых моделях телевизоров установлен тюнер ЦТВ).

    Шаг третий. Настройка антенны.

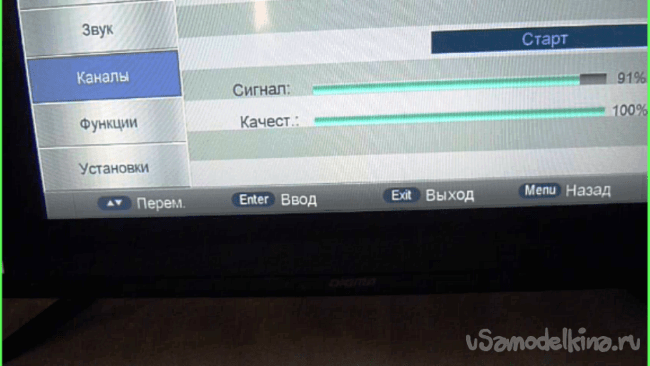

    Если вы используете приставку DVB-T2 тогда на пульте надо нажать кнопку «INFO»- появится окно с индикацией качества и силы . На телевизорах с тюнером ЦТВ зайти в меню, затем нажать «Каналы», далее «Ручной поиск». Производим более точную подгонку нашей антенны.
    Более точно настроить антенну на канал можно изменением расстояния в нижней части и контролировать действия по настройке по уровню и качеству сигнала.

    У меня в одном случае сила сигнала с 70% поднялась до 93%. При применении антенны на улице желательно обмотать места соединения изолентой. Эта антенна (расстояние до ретранслятора - 5 километров) у меня в комнате принимает оба мультиплекса (20 каналов) в хорошем качестве.

    Подробнее изготовление и настройка антенны в видео

    Внес свой маленький вклад улучшение конструкции довольно рапространенной антенны. Надеюсь что может кому то пригодится эта статья. Всем спасибо за потраченное время, удачи и успехов!
