    Вариант не сложной антенны для приёма цифрового ТВ



    Здравствуйте.
    Сегодня, своими руками – вариант не сложной антенны для приёма цифрового телевидения.
    Отмечу, что это не какой - то новый вариант, а всего лишь попытка модернизации версии несколько другой антенны. Думаю, к ней стоит приглядеться, и может, кому то она будет полезна.

    За основу, была взята антенна, показавшей не плохие результаты и изготовление которой было описано в более ранней публикации у Самоделкина.

    Итогом эксперимента сочетания двух подобных антенн, после некоторых добавлений и изменений в конструкции, явился вариант антенны, подробно на результатах приёма, которой останавливаться не буду, кстати, как и на подробном её изготовлении, все просто, можете поверить на слово, а лучше попробуйте сами, тем паче, изготовление не представляет ни какой сложности.

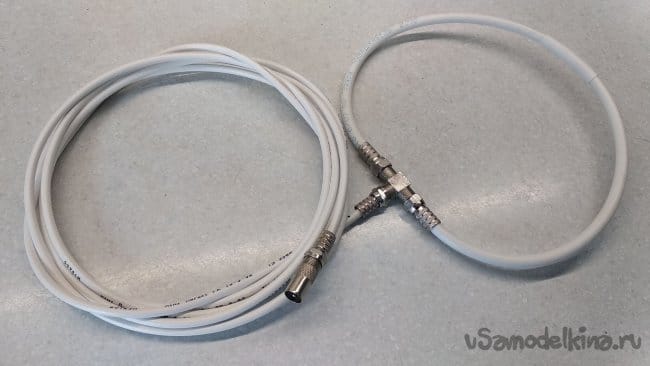

    Для изготовления варианта такой антенны, нужны будут две антенные заготовки сделанных из телевизионного кабеля RG - 6.

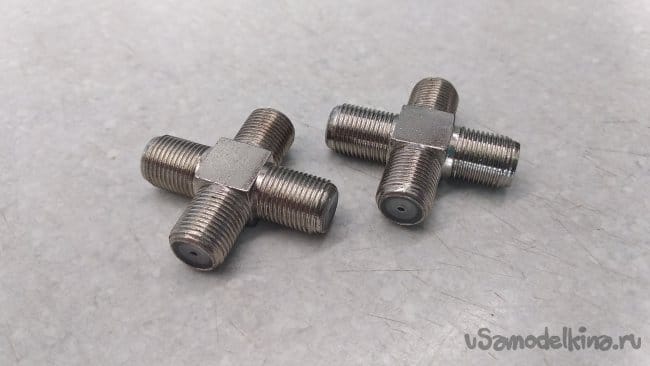

    Два соединителя на 4 F-гнезда (F-крест)

    Можно использовать один F- крест и один F- тройник, но от тройника я решил отказаться из-за не очень хорошего качества конструкции оных.

    F - разъём «игла - игла».

    Если с проходным усилителем, то два.

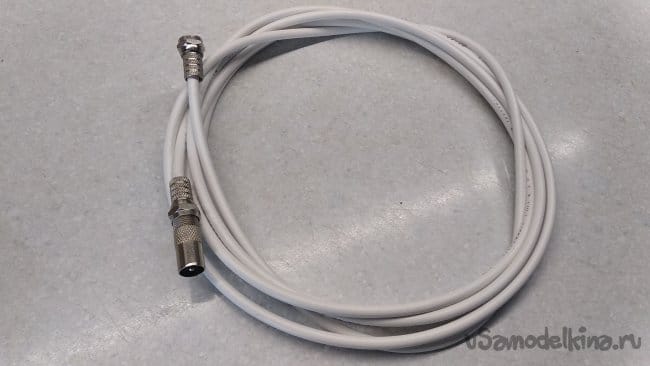

    Кабель снижения необходимой длины.

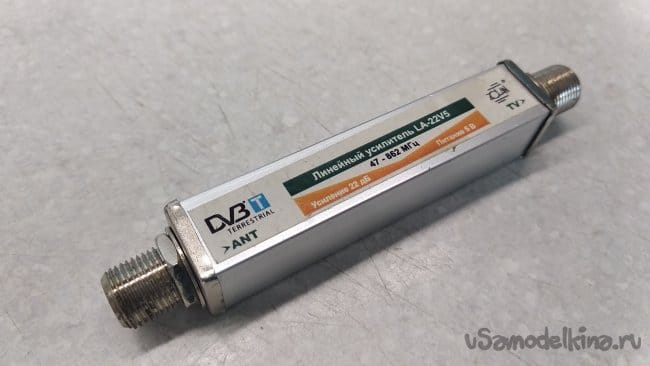

    И в идеале, проходной усилитель.

    Применение, которого, сильно повышает эффективность такой антенны.

    Но это по желанию и необходимости.

    Эта антенна, по моим впечатлениям имеет хороший коэффициент усиления и может быть использована для так сказать дальнобойного варианта приёма телевизионного сигнала, хотя всё конечно надо пробовать индивидуально.

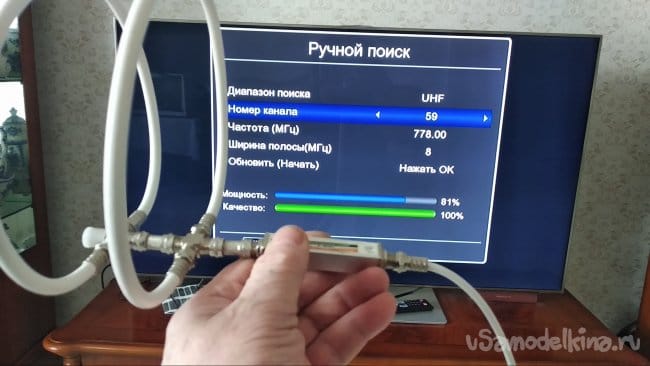

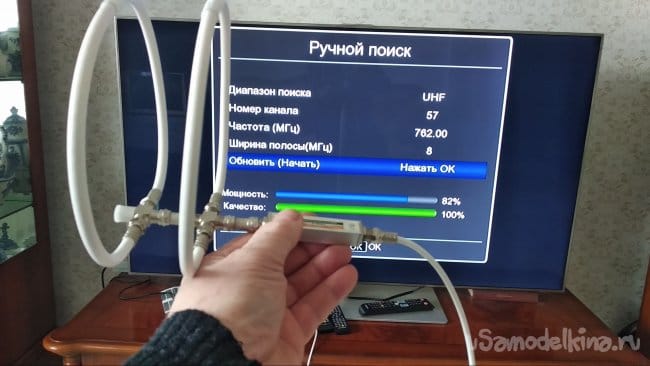

    В моих условиях, в ста метрах от венца, на первом этаже и расстоянии в 95 км., судя по «Яндекс картам», от ретранслятора, находящегося в другой области, при применении проходного усилителя, качество сигнала с такой антенной на обоих пакетах каналов, а у меня это 57 и 59, составило 100%.


    Кстати, добавление ещё одного, третьего элемента, делает эффективность такой антенны только хуже.

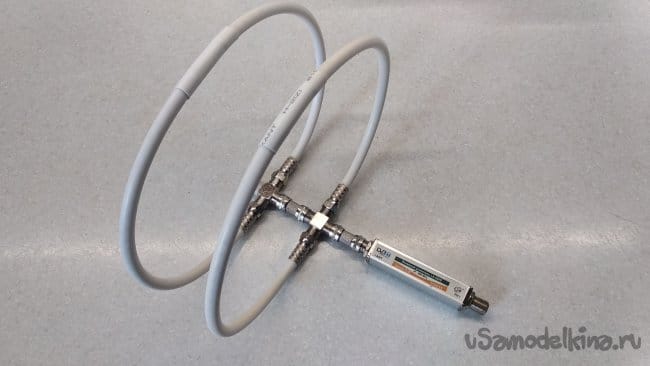

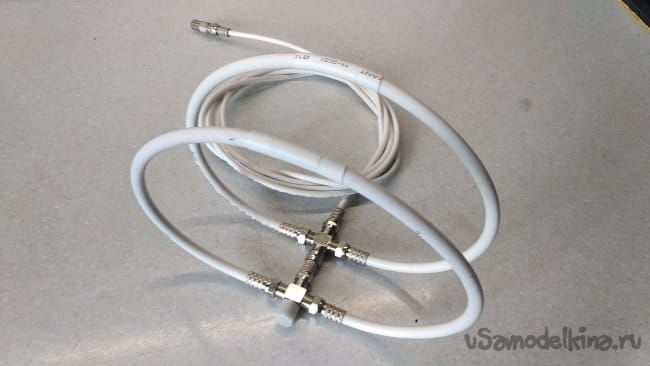

    Конструкция такой антенны как можно убедиться, очень проста, и думаю, вполне понятна из представленных фото.
    Напомню лишь, что при изготовлении подобных конструкций, будьте внимательны к качеству соединений F-разъёмов с кабелем, не допуская замыкания между оплёткой и центральной жилой.

    На этом всё.
    Удачи!
