    Понижающий преобразователь напряжения на UC3843

    kontermik

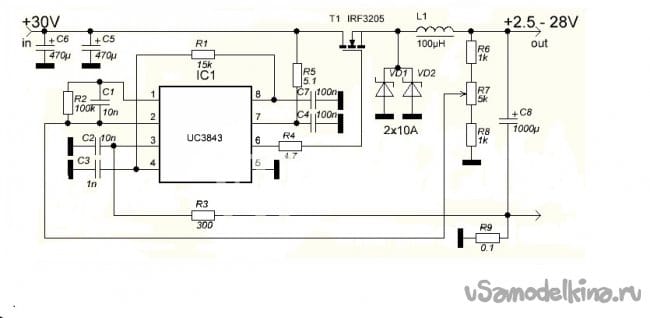

    Понижающий преобразователь напряжения на UC3843 с 24 по 2..18 Вольта. до 3 Ампер.
    При уменьшения шунта до 1 Ома можно снять до 6 Ампер!

    Ссылка на архив с печатной платой
    3 ответа

    Добавить ответ

      • smilesmilesxaxaokdontknowyahoonea
        bossscratchfoolyesyes-yesaggressivesecret
        sorrydancedance2dance3pardonhelpdrinks
        stopfriendsgoodgoodgoodwhistleswoontongue
        smokeclappingcraydeclarederisivedon-t_mentiondownload
        heatirefullaugh1mdameetingmoskingnegative
        not_ipopcornpunishreadscarescaressearch
        tauntthank_youthisto_clueumnikacuteagree
        badbeeeblack_eyeblum3blushboastboredom
        censoredpleasantrysecret2threatenvictoryyusun_bespectacled
        shokrespektlolprevedwelcomekrutoyya_za
        ya_dobryihelperne_huliganne_othodifludbanclose
    Гость Евгений 0
    Ответить Цитировать Жалоба
    Транзистор-то не открывается до конца. Да и напряжение входное слишком высокое для него. Очень непродуманная схема
    Гость Игорь 0
    Ответить Цитировать Жалоба
    Схема работает но ведет себя как линейный стабилизатор с низким КПД.
    Anonimus +1
    Ответить Цитировать Жалоба
    С p-канальным полевиком полная чушь получится, ставить N-канальный и двухобмоточный дроссель-трансформатор. Либо инвертировать выход UC.
    IRF3205-напряжение VGS Gate-to-Source Voltage ± 20V
