    Простой преобразователь с 12 DC в 220AC 50Hz

    Я собрал эту самоделку для того чтобы можно было пользоваться электроинструментом и прочей техникой в дали от электросети. Самоделка называется «Простой преобразователь с 12 в 220В 50 Hz»


    Для изготовления нам понадобятся:
    1) Два транзистора КТ315 (можно использовать и любые другие проводимостью NPN)
    2) Четыре транзисторы типа Mosfet. IRFZ44 (можно использовать и более мощные транзисторы)
    3) Трансформатор с обмотками:
    Первичная обмотка = 220 В
    Вторичные обмотки две по 12 В
    4) Выключатель маломощный
    5) Резисторы с номиналом:
    680 Ом 2 штуки
    4,7 Ком 2 штуки
    6,2 Ом 4 штуки(Можно использовать и на 10 Ом)
    6) Два электролитических конденсатора с номиналом 4,7 Мф
    7) Алюминиевые радиаторы
    8) Четыре изолирующие прокладки для транзисторов (Не обязательно.Если транзисторы одного плеча стоят на одном радиаторе, а транзисторы другого плеча стоят на другом радиаторе. И радиаторы не соединены между собой)
    9) Четверо болтов с пластиковыми шайбами (Не обязательно.Если транзисторы одного плеча стоят на одном радиаторе, а транзисторы другого плеча стоят на другом радиаторе. И радиаторы не соединены между собой)
    10)Перемычки
    11)Печатная плата.


    Схема.

    Мощность моего преобразователя примерно составляет 1000 Вт.
    [media=//www.youtube.com/watch?v=G3GpdEUsj6w]
    Скачать печатную плату https://yadi.sk/d/20siS9CQsawyM
    Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:

    Добавить комментарий

    47 комментариев
    Maddock #22006
    Так первичку и надо было менять! Считай сам, 220V на 1000W - это <4,5A ток. а какое нужно сечение провода под такие параметры? У твоего ТЛ траффа обмотка как минимум в 3 раза толще требуется (провод толще, не количество витков).

    Далее по схеме не пойду, сам смотри. Напруга мала? Значит, и с вторичкой ошибка.
    Korneev_Aleksandr #13253

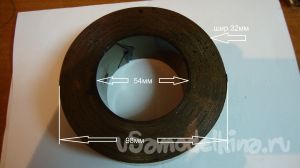

    Вот размер тора, могу его применить в преобразователь.?
    Korneev_Aleksandr #13252
    Посоветовали транзисторы КТ315 заменить на КТ815. Конденсаторы
    поставить пленочные. Может транс перемотать, у меня есть тор-железо.
    он пойдет.
    Делаюсам #13250
    Свой преобразователь я сделал лет 15 назад, примерно по такой схеме. Работал отлично и сейчас живой. Иногда еще выручает. Делал для радиостанции, 7 мая мы отмечаем с друзьями "день радио" и выходим в эфир в полевых условиях, для связи с коллегами по " перу" )). Станцию на 10-40 Вт тянет "спокойно". Частота практически не меняется, в пределах 50

    гц.
    Китайцы продают частотомеры до 199 гц.
    Pronin #13246
    По схеме
    1. Расчитанные данные на 50гц я привел выше...
    2. В цепи затвора поставить 20ом (>0,5вт)
    3. Выкл. питания поставить на всю схему(блок)
    4. К средней точки трансформатора и Общим поставить С (конденсатор) ~ 2200мкФ(>30в)
    И кстати пленочные конденсаторы на сегодня имеют малые внутренние R. А в этой схеме это не плюс, тк нужно будет добавлять задержки (L, R), чтобы не было сквозного тока через ключи.
    Так что можно здесь оставлять электролитич. С ~2мкФ. Только правильней с полярностью
    Лучшим решением было бы применение SG3525
    Иван_Похмельев #13244
    Вам же дали правильную схему, а в Вашей частота мультика 5 Гц. Проверьте наличие КЗ в том плече, в котором вылетели транзисторы.
    Korneev_Aleksandr #13243

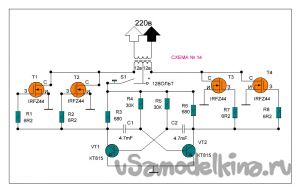

    Вот я изменил в схеме, конденсаторы ставить пленочные, транзисторы заменить.
    Korneev_Aleksandr #13242
    Да в одном плече полевые транзисторы, о чем это говорится?
    Иван_Похмельев #13241
    Цитата: Иван_Похмельев
    ... можно и, например, керамические, главное, что неполярные.
    Что-то я про керамические погорячился. (( Здесь они не подойдут из-за того, что ёмкость будет сильно гулять.
    Иван_Похмельев #13240
    Цитата: Korneev_Aleksandr
    вышли из строя два ключа.
    В одном плече?
    Иван_Похмельев #13239
    Цитата: Korneev_Aleksandr
    Схему включил в сеть лампочка на 100ват,
    Исключительно похвально - включать сразу на большую нагрузку. ((
    Иван_Похмельев #13238
    Цитата: Korneev_Aleksandr
    Конденсатор С1 и С2 по номиналу и по напряжению какие ставить.?
    По номиналу - как на схеме Pronin'а, по напряжению - любые.
    Pronin #13236
    Так, а заменили тр-ры на КТ815 (или подобные) ?
    Конденсаторы пленочные (типа К73-17) на любое напряжение (>60в)
    А транс железо затянуто (равномерно) гайками?
    Korneev_Aleksandr #13235
    Не успел померить. Схему включил в сеть лампочка на 100ват, загорелась
    в пол накала транс загудел, вышли из строя два ключа.
    Korneev_Aleksandr #13233
    Конденсатор С1 и С2 по номиналу и по напряжению какие ставить.?
    Иван_Похмельев #13232
    Мотал медным эмаль провод 1мм.
    Korneev_Aleksandr, маловато. Надо диаметр вдвое больше, то есть, Вашим проводом мотать четырьмя проводами. Но на холостом ходу это некритично.
    Цитата: Korneev_Aleksandr
    Спаял схему, заработало, но что то гудит транс, на выходе маленькое напряжения.
    Маленькое - это сколько? 3 В, 30 В, 100 В?? Хоть на меандре обычным тестером измерения и неточны, но примерно-то можно померить?
    Иван_Похмельев #13231
    C3 и C4 - это эквивалентная нагрузка (входная ёмкость двух полевиков)?
    Конденсаторы пленочные.
    Некритично, можно и, например, керамические, главное, что неполярные.
    Pronin #13229

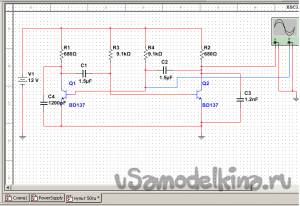

    Нужно заменить транзисторы в мультивибраторе на помощнее... КТ815 и R и С в базу, как на схеме(указан аналог BD137 при расчете и С3, С4 ставить не нужно). Конденсаторы пленочные.

    Делаюсам #13224
    Цитата: Иван_Похмельев
    Феррит здесь не подойдёт. Мотали каждую 12 В по пол-обмотки на каждую половинку?

    Цитата: Korneev_Aleksandr
    Намотал в деве жилы проверил выход 12в.
    Соединил конец 1- обмотки с началом 2- обмотки получилось
    каждое плечо по 12в.
    Korneev_Aleksandr #13223
    Мотал медным эмаль провод 1мм.
    Korneev_Aleksandr #13222
    Добрый день. Мотал пол обмотки на каждую половины.
    Фазировку я делал таким образом, конец первой половины
    обмотки, соединял со вторым. Подключаю транс. в сеть
    проверяю напряжения на выходе, получаю 24в, проверяю
    со средней точки выходит по 12в каждая половинка.
    Возможно, что то и не так. ПОДСКАЖИТЕ.
    Валерий #13221
    А я купил кЕтайца на Али за 30 долларов. Не ожидал от него чего-то суперского, а он оказался "очень даже"...
    Видео снимал, чтобы показать одному сомневающемуся человеку. Он утверждал, что даже на холостом ходу ещё ни один кЕтаец не тянул болгарку, что бы на нём не было написано.
    Реально только болгарка и выбивает защиту на "всплеске" и когда очень сильно прижмёшь, почти до остановки....Но защиту в нём не нужно включать после этого - достаточно ослабить нажим и оно опять раскручивается...
    [media=https://www.youtube.com/watch?v=9fRhvOX5Xcg]
    Але нови ностра алис!
    Иван_Похмельев #13218
    1. Каким проводом мотали?
    2. Проверьте фазировку включения обмоток.
    Иван_Похмельев #13217
    Феррит здесь не подойдёт. Мотали каждую 12 В по пол-обмотки на каждую половинку?
    Korneev_Aleksandr #13216
    Наверное я не правильно подключил транс, в схему, как я понимаю, может и не так
    В схему надо подключить первичную обмотку, вторичка выходное. Ссылки смотрел
    не как не могу разобраться в транс. готовых транс. нету.

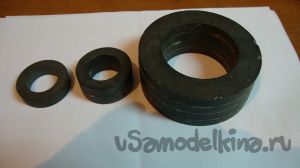

    Вот есть фирритовые кольца
    Делаюсам #13215
    Цитата: Korneev_Aleksandr
    Намотал в деве жилы проверил выход 12в.

    Это что, на одну катушку? Что ли?

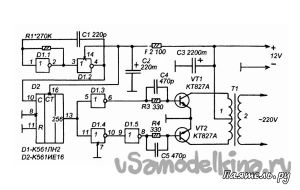

    Может это вам как то поможет?
    http://www.radiostroi.ru/index.php/dliaavfto/205-preobrazovatelprostoi12-20v

    Или тут (тоже самое).
    http://xn----7sbbil6bsrpx.xn--p1ai/preobrazovatel-12-220-50-gc-samyj-prostoj.ht
    ml
    Korneev_Aleksandr #13214
    Попробую объяснить. Намотал в деве жилы проверил выход 12в.
    Соединил конец 1- обмотки с началом 2- обмотки получилось
    каждое плечо по 12в.
    Делаюсам #13213
    Цитата: Korneev_Aleksandr
    Возможно, что ни так.

    Да что же из вас "клещами" приходится выуживать информацию?
    Что ни так? Какие ваши расчеты? На какое напряжения каждая вторичная обмотка? Каким образом вы соединяли обмотки с каждой половинки?
    Вы проверяли трансформатор через сеть, что он вам "выдал"?
    Korneev_Aleksandr #13212
    Извини за ошибку. Транс, не пленочный а ленточный.
    Korneev_Aleksandr #13211

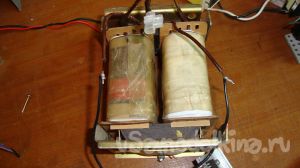

    Вот трансформатор.
