    Светодиодная мигалка на двух транзисторах

    Сегодня я расскажу как можно сделать простейшую мигалку на двух транзисторах. Эта самоделка поможет начинающим радиолюбителям в освоении радиоэлектроники. Материалы для создания мигалки можно найти в любом радиоэлектронном магазине.

    Для создания мигалки нам потребуется:
    2 светодиода (любого цвета на 3 В)
    2 резистора (на 330 ОМ) и 2 резистора на (на 22 КОМ)
    2 конденсатора (на 16 В и 20 МКФ)

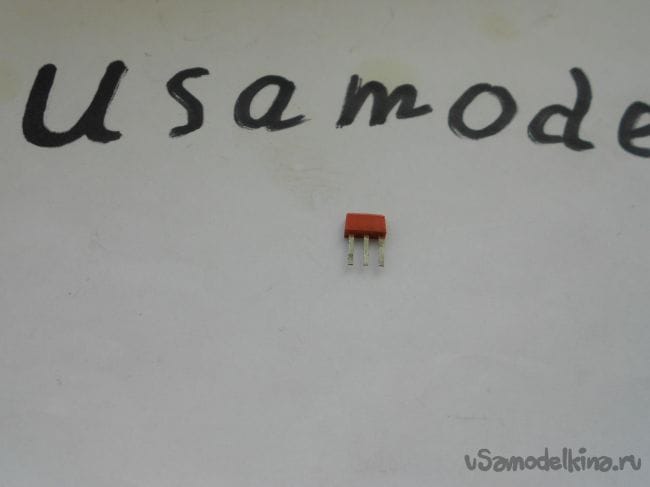

    И 2 транзистора (КТ315)
    Ну и блок питания на 5 В

    Собирать мы будем вот по этой схеме:
    Светодиодная мигалка на двух транзисторах

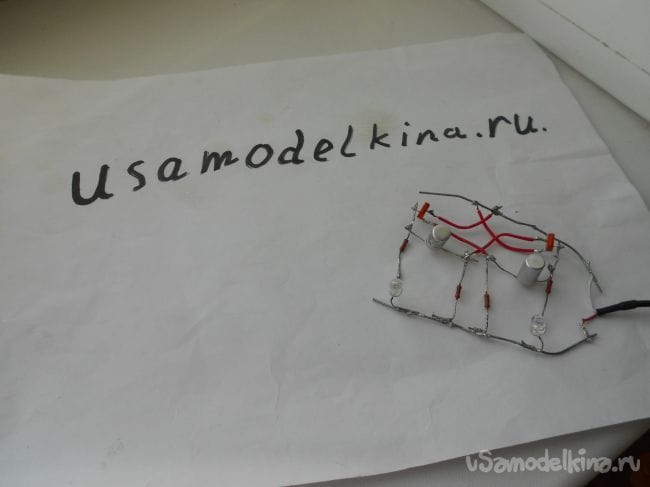

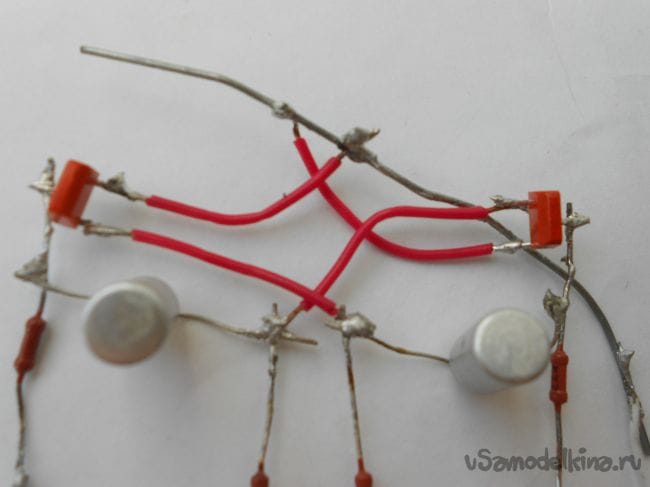

    Для начала нам нужно к + блока питания припаять плюсы светодиодов, а минусы к резистору (на330 ОМ). Далее к + блока питания припаиваем резисторы (на 22 КОМ) так чтобы одна «ножка» была на + блока питания ,а вторая на минусе конденсатора. Дальше мы должны припаять + конденсатора к резистору (на 330 ОМ).Потом мы должны припаять транзисторы(будьте осторожны, транзисторы быстро перегреваются) Эммитер к – блока питания ,Коллектор к соединениям + конденсатора и резистора на 330 ОМ ,а Базу к соединениям - конденсатора и резистора на 22 КОМ.(на картинке БКЭ)
    Ну вот и все осталось только подключить блок питания в сеть и наслаждаться миганием светодиодов. Частоту мигания можно регулировать меняя сопротивление резисторов.
