Эта самоделка – воплощение мыслей начинающего электронщика, опыты заняли 3 дня, это стоило кучи сожженных оптронов, транзисторов и светодиодов… Но тем не менее я получил бесценный опыт и прощупал «тему» электроники.
В схеме могут присутствовать ошибки, но все работает, тем не менее, автор не несет ответственности…
В самоделке реализована идея подключения самой простой мигалки на одном транзисторе к мосфету, или мосфета к ней, как вам виднее.
Материалы и инструменты:
Материалы:
- оптрон (у меня PC123);
- транзистор КТ315Б или Г (люди собирают и на аналоге BC547);
- резистор 4к;
- конденсатор 220 uF;
- резистор 300 Ом;
- резистор 1к и 15к;
- яркий белый светодиод;
- подстроечный резистор 5-10к;
- мосфет с напряжением открытия до 10В (у меня до 4В).
Номиналы выбраны под 12В и небольшой разброс не важен.
Инструменты:
- паяльник;
- мультиметр;
- ножницы или кусачки.
Процесс изготовления:
Шаг первый. Собираем мигалку

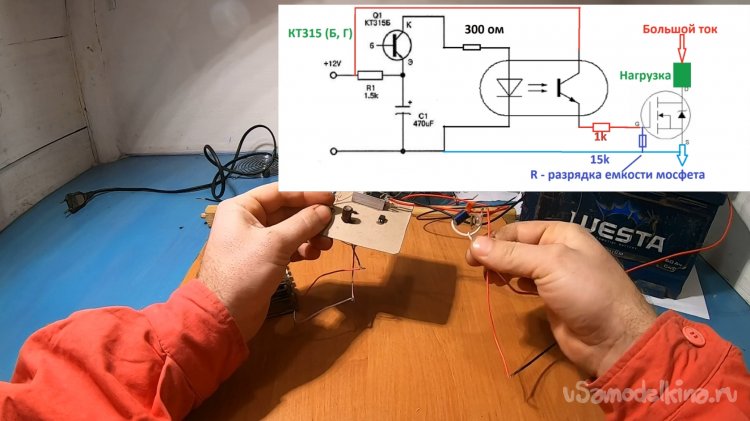

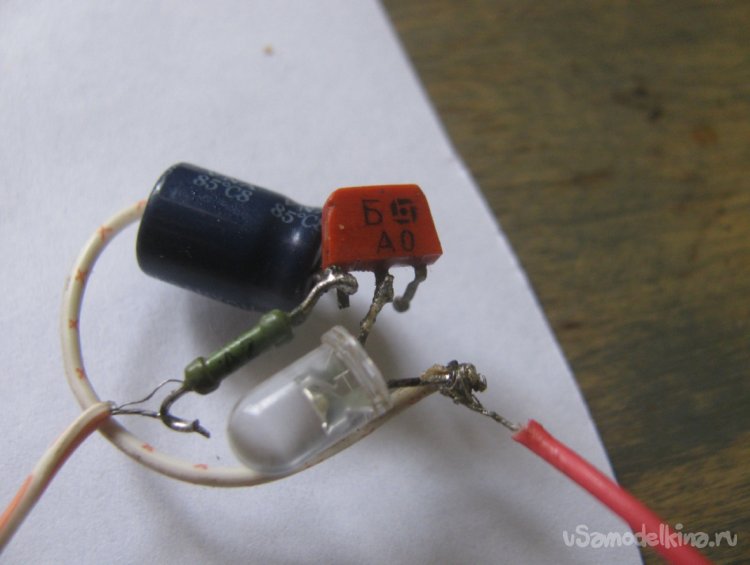

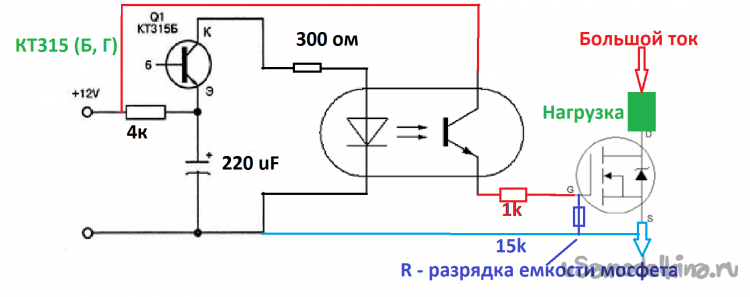

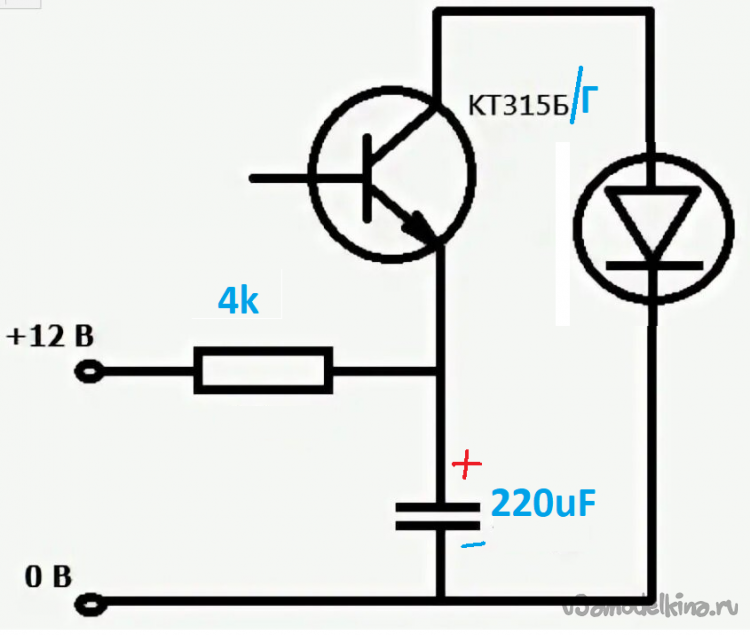

Первым делом собираем мигалку, схем ее в интернете много и они отличаются по номиналам деталей. Я выкладываю схему, которая хорошо заработала именно у меня именно от 12В.
Светодиод советую использовать мощный, именно так получается четкий резкий импульс мигалки.
В схеме резистор подключается наоборот, то есть плюс идет на эмиттер и выход из коллектора, база никуда не подключена. При повышении напряжения до определенного момента (около 10-11В) на светодиоде будет виден импульс, это именно та самая «ступенька напряжения», которая и позволяет мигалке работать.
Если в вашей схеме светодиод просто горит, у вас, либо мало напряжение, либо не подключен конденсатор, либо мала мощность светодиода, а может, и маловат резистор для выбранного напряжения.
Подбором номинала резистора, через который заряжается конденсатор, можно регулировать частоту миганий в определенном диапазоне.
Шаг второй. Установка мосфета
К этой мигалке я подключил мосфет, для реализации идеи я выбрал оптрон. Внутри у оптрона есть светодиод, но он на напряжение около 1В и его ток нужно ограничить, максимальный ток большинство оптронов держит 50 мА с обеих сторон.
Для ограничения тока оптрона используется резистор 300 Ом, это значит, что он снижает ток примерно до 40 мА, не вдаваясь в детали.
Зачем такой большой ток, если можно обойтись, к примеру, 10 мА? Дело в том, что схема должна разряжаться максимально резко, чтобы был хороший импульс, поэтому ток разрядки конденсатора должен быть максимальным, но не больше чем выдержит транзистор или оптрон.
Ток затвора на мосфете ограничен резистором 1к, на самом деле там можно поставить сопротивление на много меньше. Если не будет резистора, транзистор оптрона сразу сгорает от импульса, который образуется при зарядке емкости мосфета.
Также на схеме есть резистор 15к, он нужен для разрядки емкости затвора и тем самым для его закрытия. Этот резистор я тоже выбрал просто «чтоб работало».
Шаг третий. Испытания

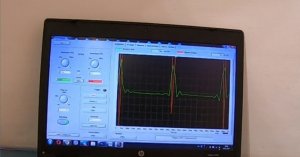

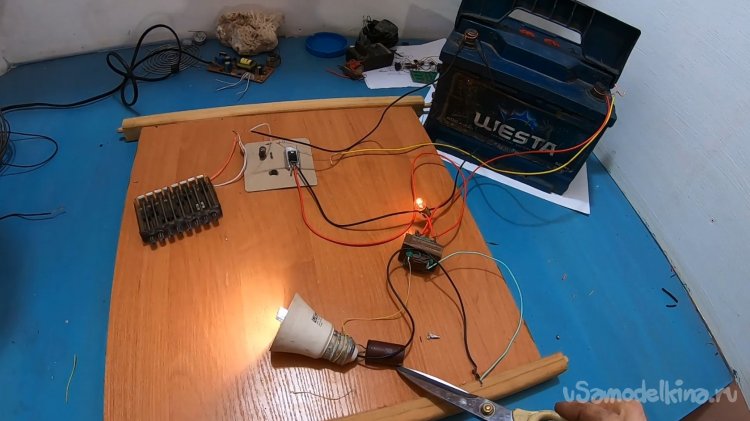

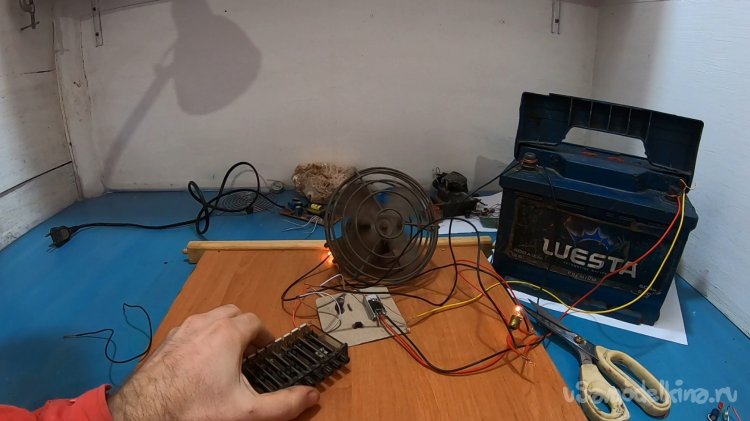

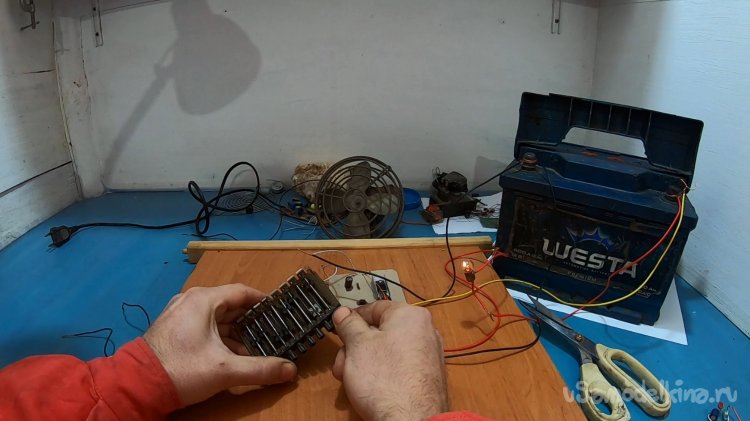

В качестве опыта подключаем лампочку на 12В и подстроечным резистором регулируем частоту импульсов. Видно лампочка мигает, но диапазон регулировки довольно узкий.

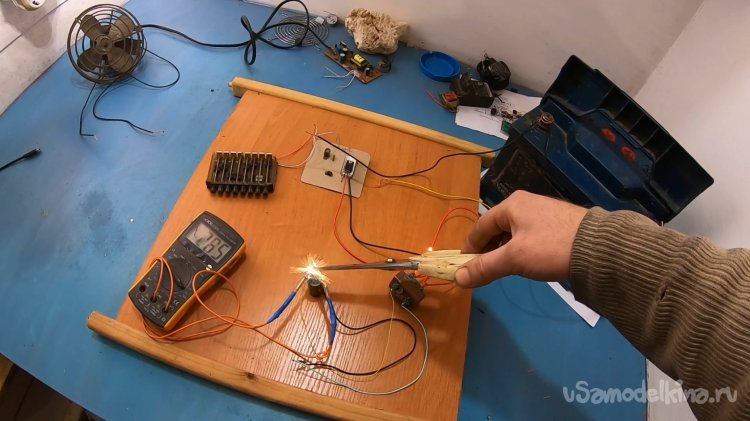

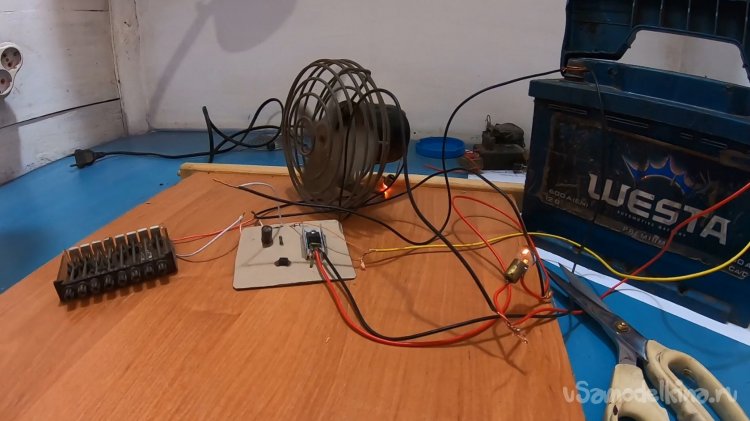

Далее я подключил вентилятор, он крутится, но срабатывает рывками из-за низкой частоты импульсов. Кстати, с уменьшением частоты миганий вырастает время открытого состояния транзистора, это может и можно настроить, но у меня пока такой опыт.

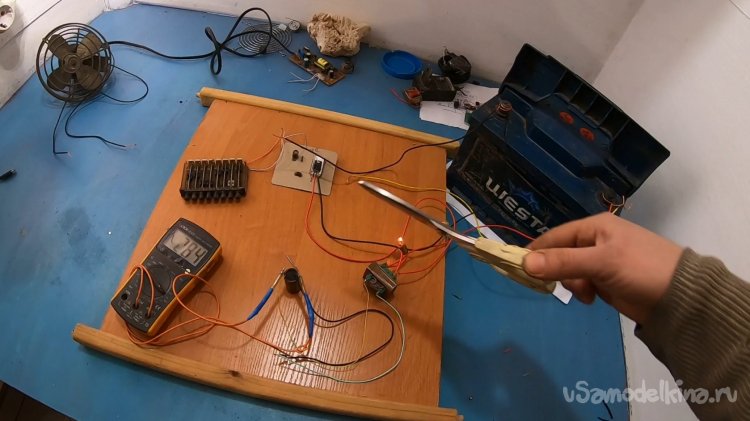

В завершении я подключил в обратную сторону трансформатор 6/220В, на выходе напряжение поднимается до 290В, но ток слишком слаб, светодиодная лампа лишь мигает. Конечно, если сюда поставить индуктивность, дела бы были веселее.
А на этом все, такие у меня вышли опыты с примитивной мигалкой…
