Эксперимента ради была собрана мигалка на двух транзисторах, транзисторы с разной проводимостью, то есть NPN и PNP. Принцип работы такой мигалки очень простой и понятный, сперва открывается один транзистор и своим открытием он провоцирует открытие второго транзистора, который в свою очередь открывается и запирает первый.
В этой схеме можно настроить интенсивность мерцания просто подбором конденсатора и резистора. Также в теории такую схемку можно разогнать до большой частоты, тут уже все зависит от транзисторов. Транзисторы я выбрал первые попавшиеся из старого радио-барахла.
Материалы и инструменты:
Материалы:
- транзисторы PNP и NPN;
- резистор 30к (для просто мигалки);
- резистор 100к подстроечный (с таким я проводил опыты);
- конденсатор 220 uF (маленький 1 uF я использовал для высокой частоты);
- светодиод;
- мосфет на свой выбор;
- несколько резисторов…
Инструменты:
- паяльник;
- мультиметр;
- кусачки.
Процесс изготовления:
Шаг первый. Сборка простой мигалки

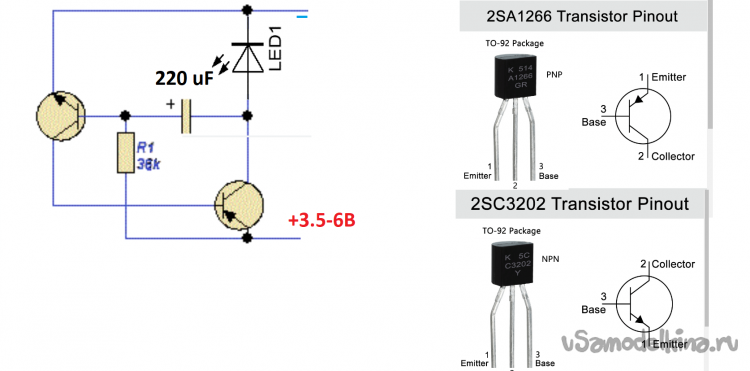

Оригинальную схему я нашел в интернете по поиску картинок, она предназначена для работы с лампочкой. Но я эту схему решил переделать на светодиод, также привожу свои номиналы деталей, просто вариант, как у меня все получилось.

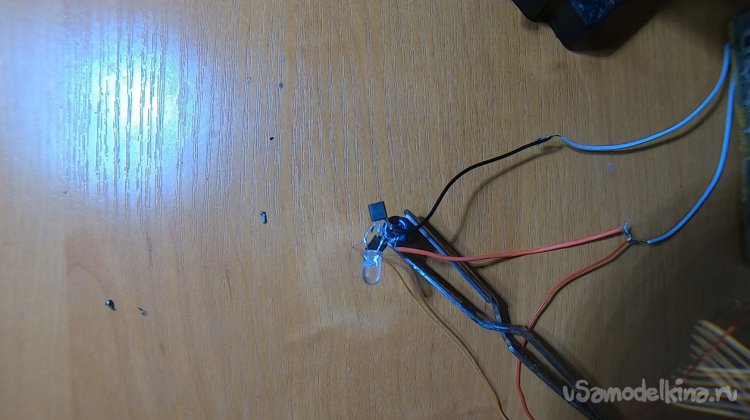

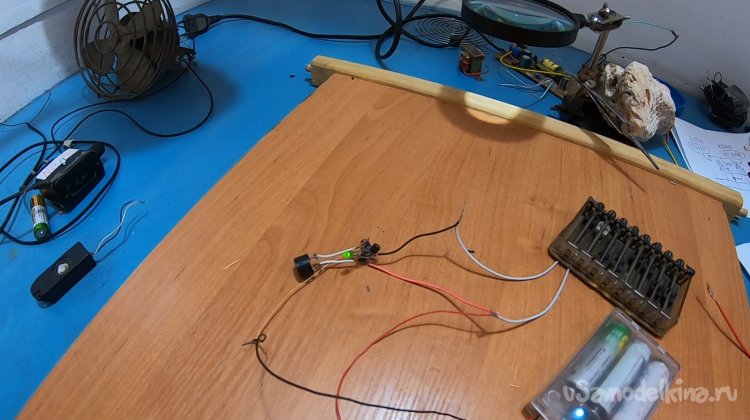

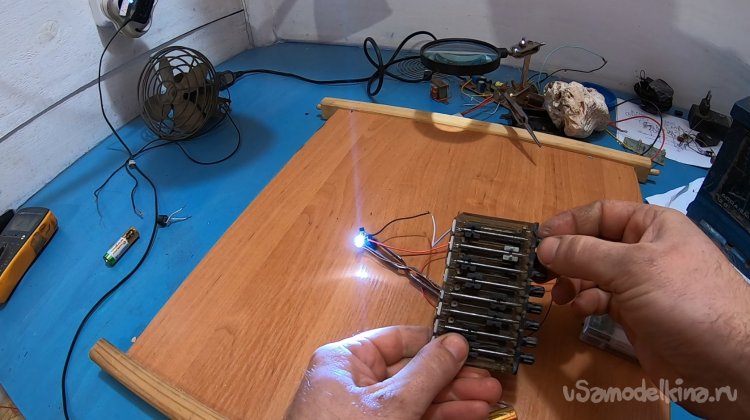

Первую мигалку я собрал на жирном светодиоде и конденсаторе 220 uF, она мигала ярко, но только вот большую частоту на ней было выставить невозможно. Зато мигалка отлично регулировалась в плане увеличения продолжительности между импульсами.
Шаг второй. Разгон частоты

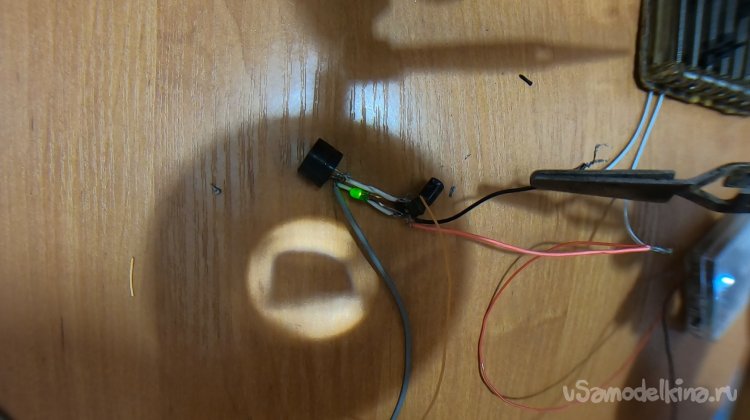

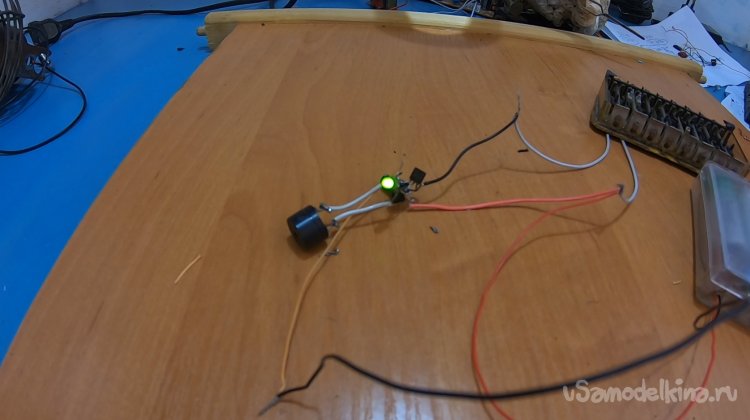

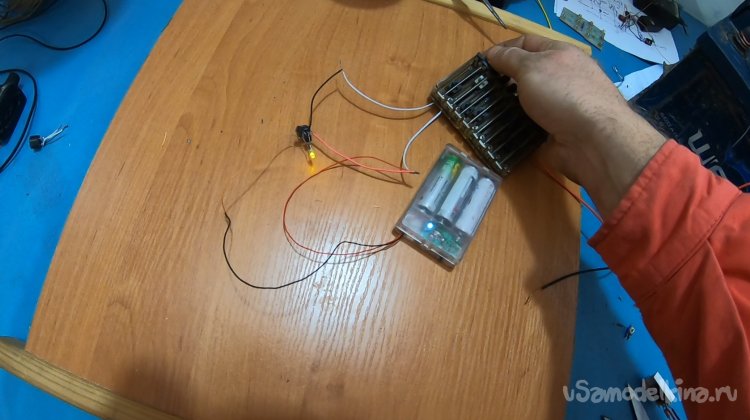

Далее мигалка была разогнана до большой частоты, какой именно я не знаю и выше гнать не стал. Конденсатор был поставлен на 1 uF, а при резисторе 100к было еле заметно глазу мерцание. К этой схеме я подключал пьезо-динамик и обычный динамик, при этом слышен генерируемый сигнал.
Полученной частоты мне было уже более достаточно для других опытов – для подключения мосфета и управления нагрузкой, как пример.
А вообще для такого генератора найдется масса применений, и я потихоньку буду их воплощать в жизнь!
Шаг третий. Подключение мосфета и опыты

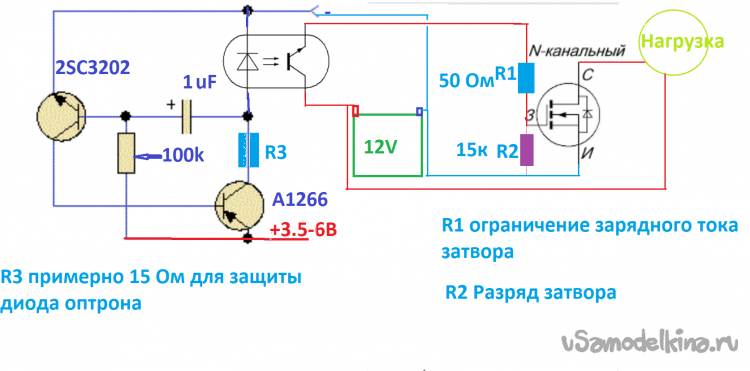

Для подключения мосфета понадобился оптрон, поскольку на светодиоде мультиметр показал 0.5В, при подключении мосфета напрямую он вообще не открывался.
Оптрон был установлен вместо мосфета, он нужен для коммутации напряжения, которое идет на затвор транзистора. Важно помнить, что на затворе есть некая емкость и заряжать ее нужно через конденсатор, иначе сгорает транзистор оптрона.
Также ставим резистор для разрядки емкости затвора, тем самым его закрывая.

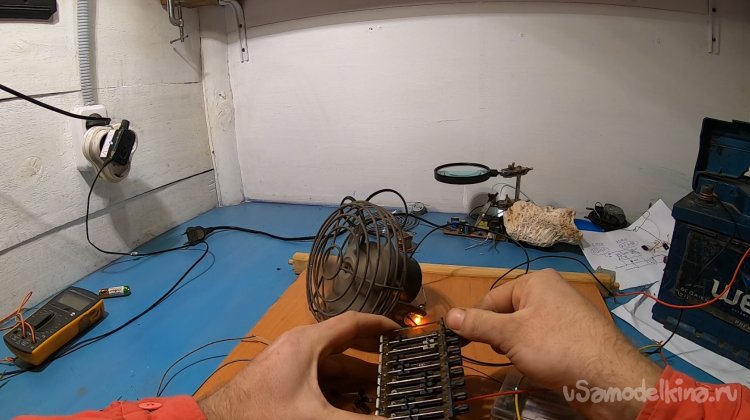

В качестве опыта я подключил вентилятор на 12В. По мере регулировки частоты слышен некий гул, а потом вентилятор стартует, и обороты очень точно и плавно регулируются.

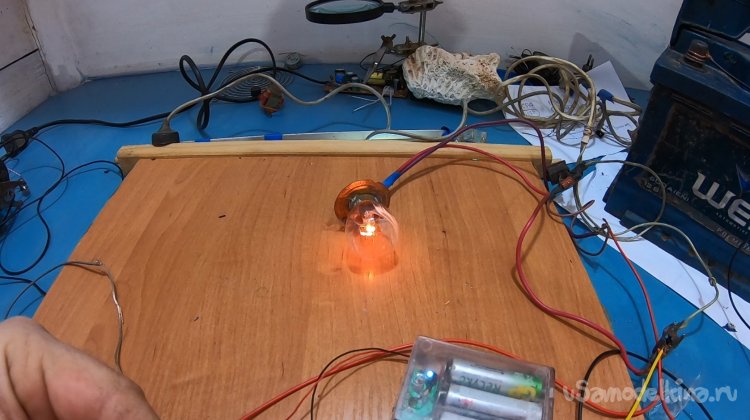

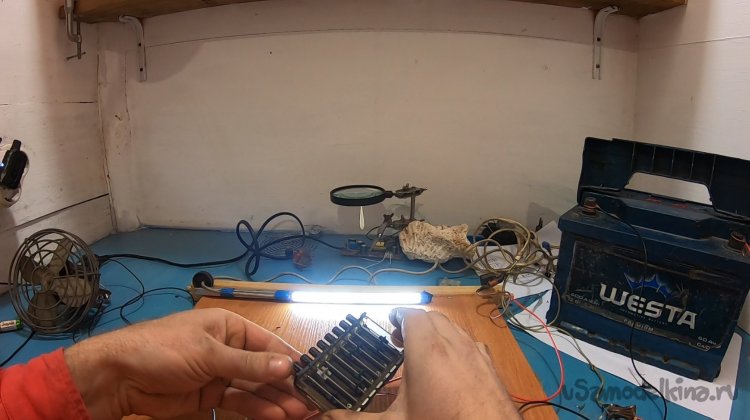

Помимо этого проводились опыты со светодиодной лентой и лампой накаливания, регулятор тока отлично справился с поставленными задачами. Я снова получил бесценный опыт в этом интересном занятии…
