Привет друзья самодельщики!
Сегодня мы соберем простую катушку Теслы из всего лишь трёх деталей, если быть поточнее то это качер Владимира Ильича, не Ленина, Бровина, так давайте начнём!
ДЕТАЛИ

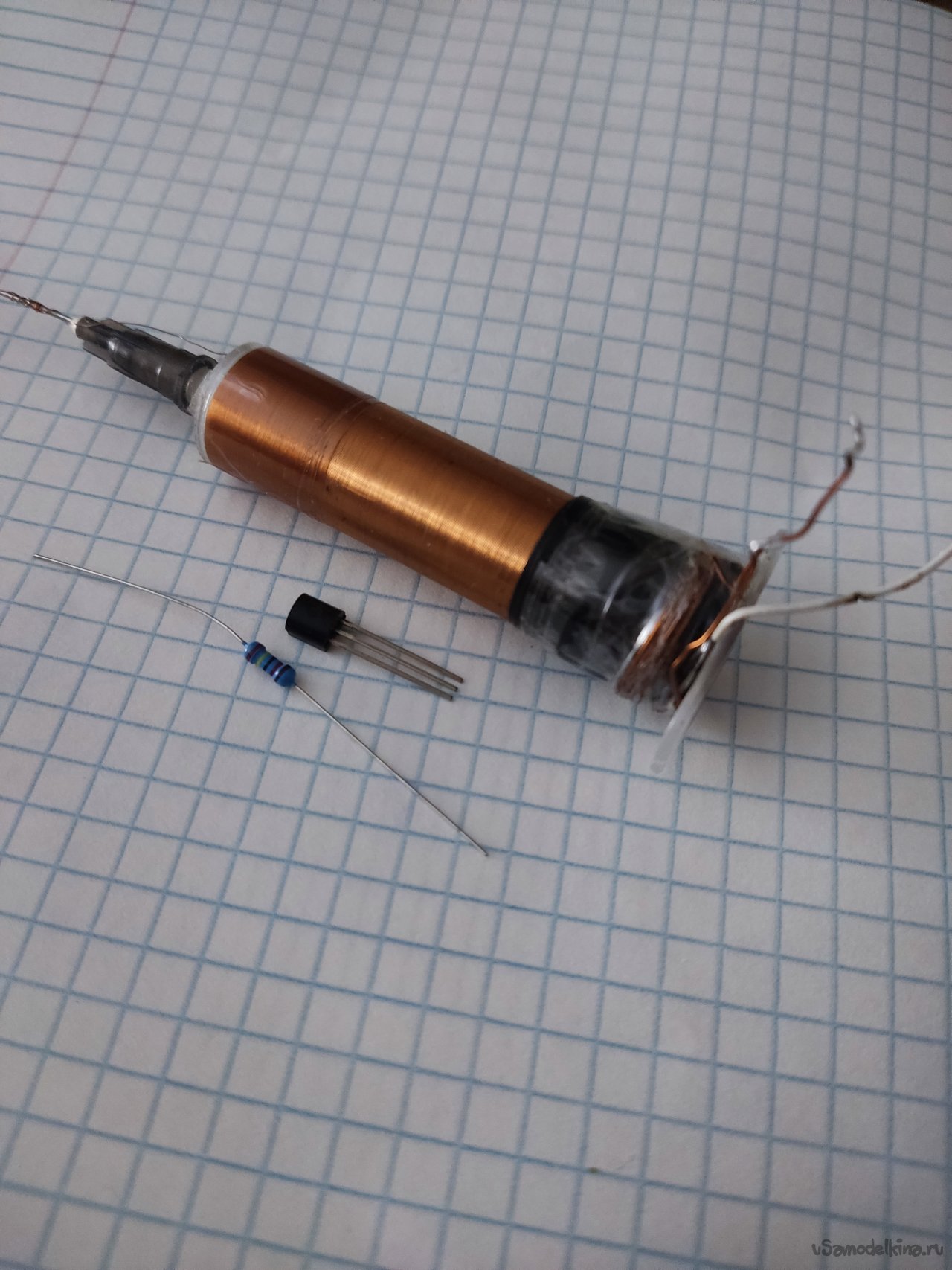

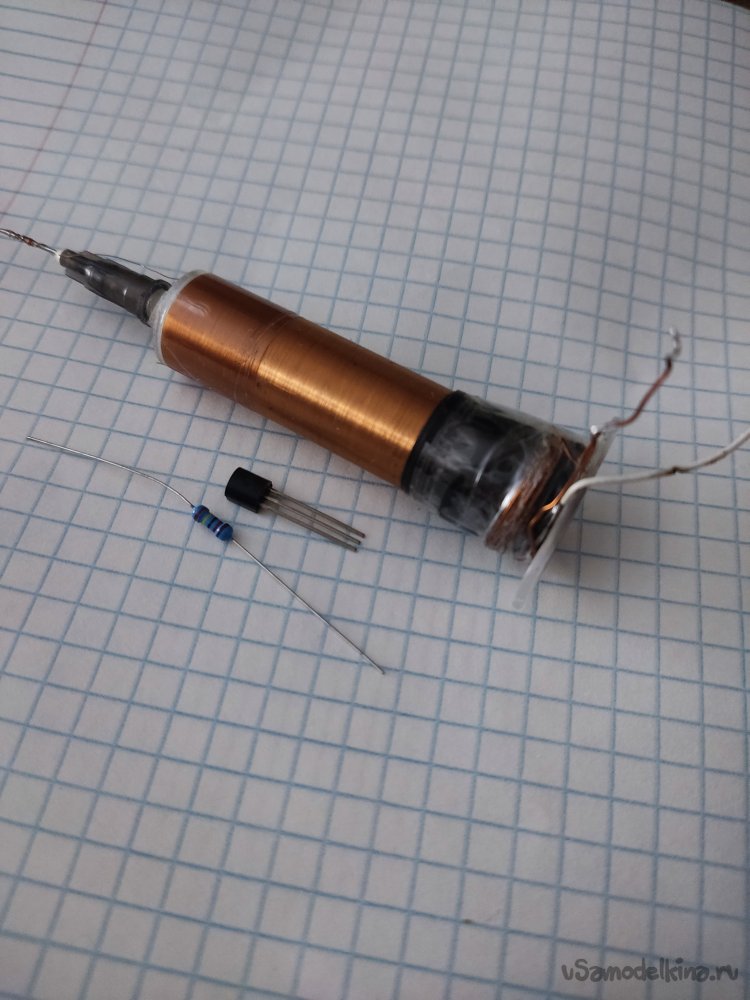

Для начала мы рассмотрим детали которые нам понадобятся для сборки этого качера, вот они:
| ТРАНЗИСТОР NPN | КАТУШКА |
| РЕЗИСТОР 24 kOm |
Как вы видите этот качер можно собрать практически из мусора

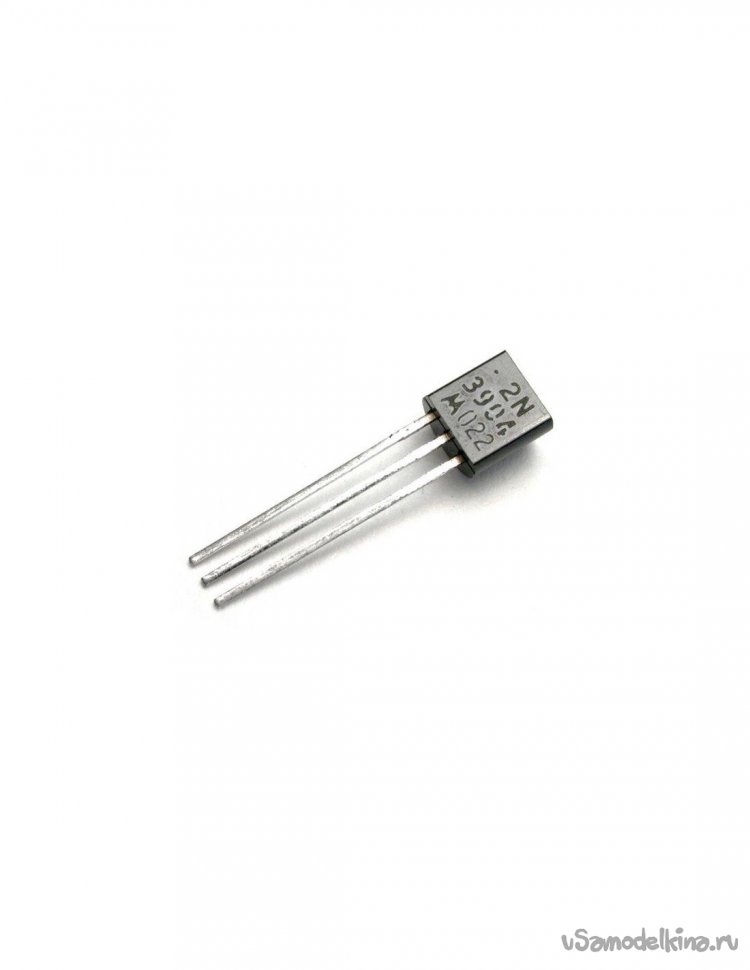

В схеме присутствует биполярный транзистор NPN структуры, я использовал 2N3904, но советую использовать 2N2222, на нём всё работает лучше
Резистор в схеме задаёт ток базы, от него зависит мощность и напряжение питания, у меня всё работало и с резистором 10 кОм и с резистором 33 кОм, хотя всё зависит от используемого транзистора

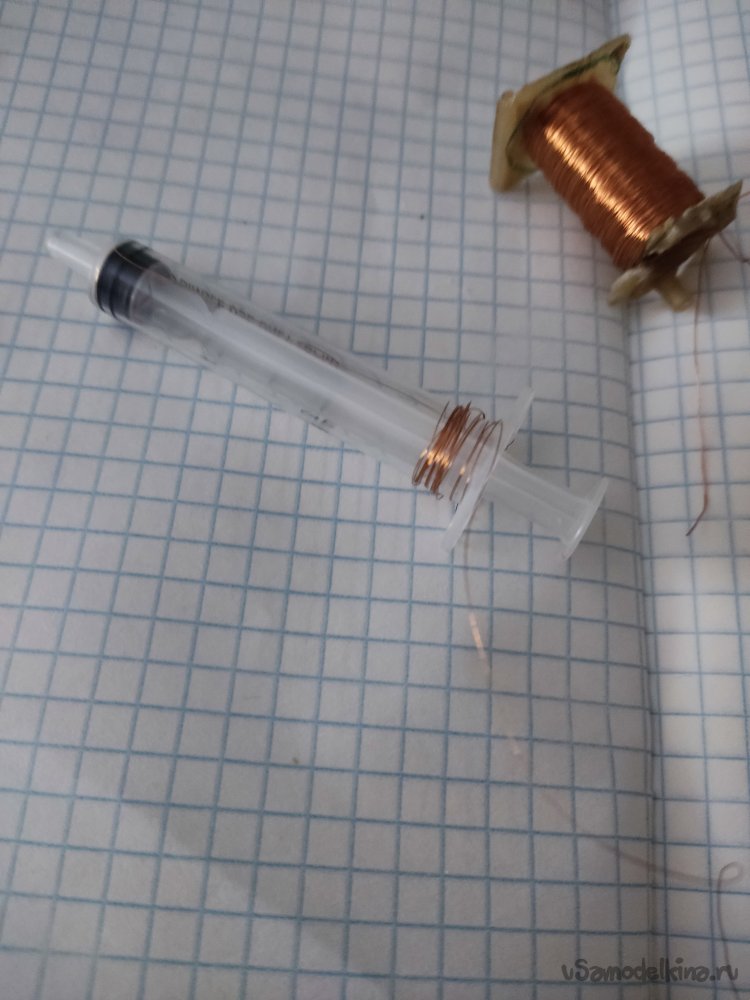

Самое сложное это катушка, я намотал несколько сотен витков тонким проводом от реле, мотал на шприц, он для этого отлично подходит, чем больше витков намотаете тем выше выходное напряжение
Мотать следует аккуратно, виток к витку без нахлестов, очень полезно закрепить провод внутри шприца. После намотки обрезаем провод и чтобы катушка не отматывалась фиксируем начало и конец скотчем или изолентой (советую взять синюю)
Это будет вторичная обмотка

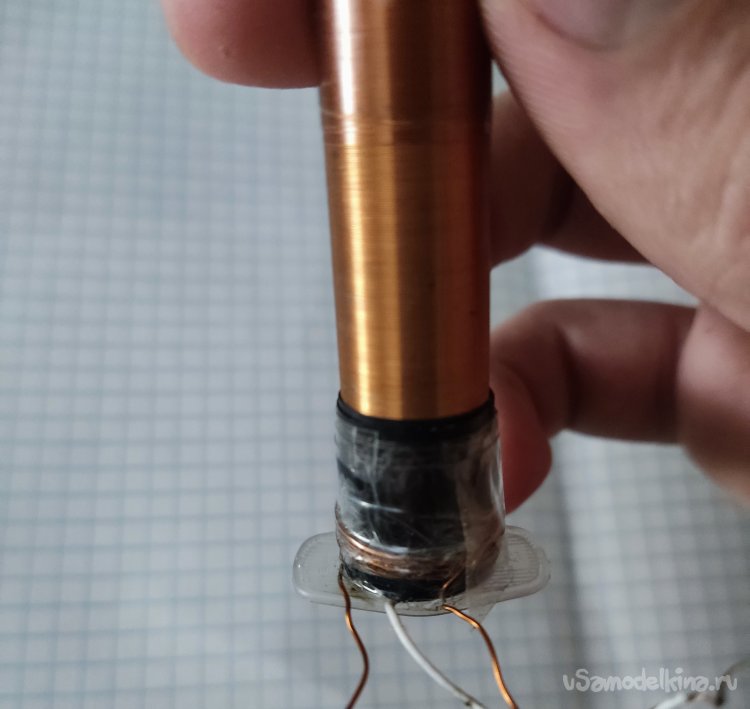

Поверх вторичной обмотки мотаем первичную, провод нужен потолще, от количества витков зависит частота работы, я намотал 4 витка
СБОРКА
Когда все детали для сборки готовы, приступим к самой сборке, собирать нужно по схеме, вот она
С первого раза у вас может ничего не запуститься, в этом случае нужно просто поменять выводы первичной катушки местами, почему это происходит мы поговорим потом, а сейчас я всё соберу и мы проверим качер в работе
РАБОТА
Всё собрано и можно проверять, я подаю питание 5 вольт от блока питания телефона

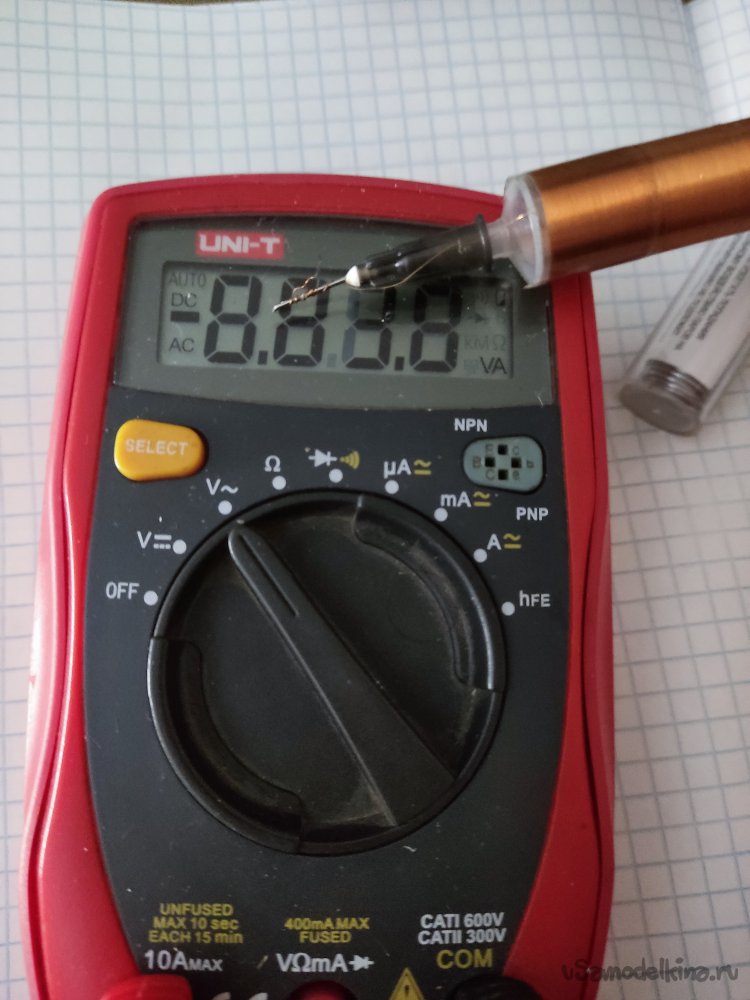

Когда мы подносим катушку близко к мультиметру то он сходит с ума, не будем его долго мучать, но можно сказать что всё работает

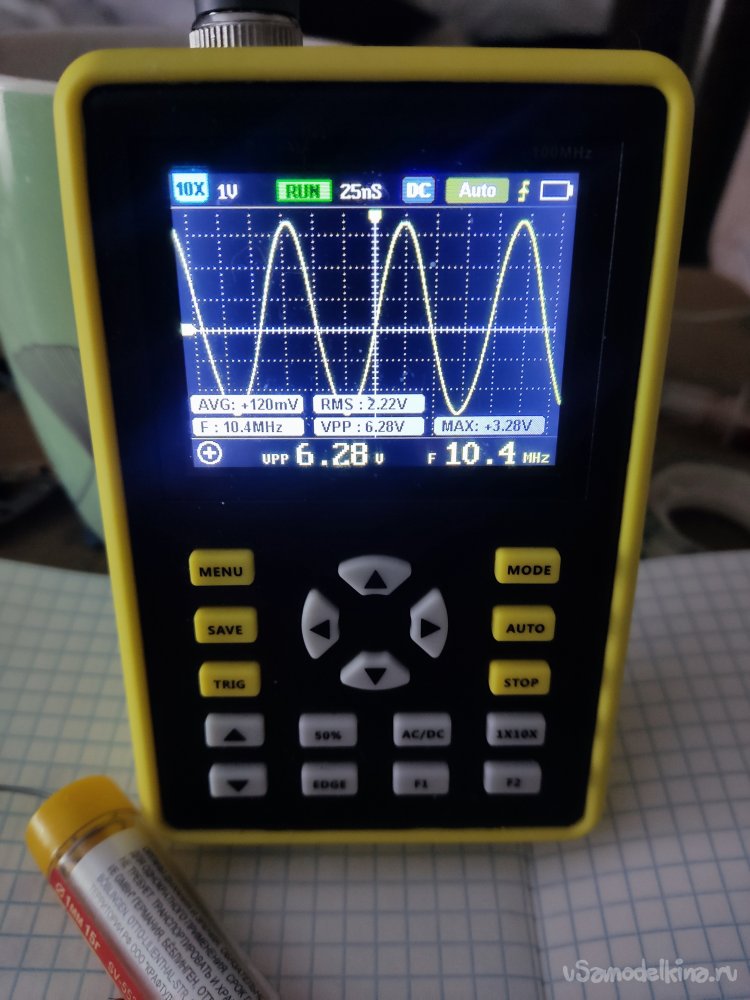

Давайте посмотрим что у нас на качере осциллографом
Мы видим синусоиду с высокой частотой 10 МГц, как мы уже говорили, она зависит от количества витков в первичной катушке

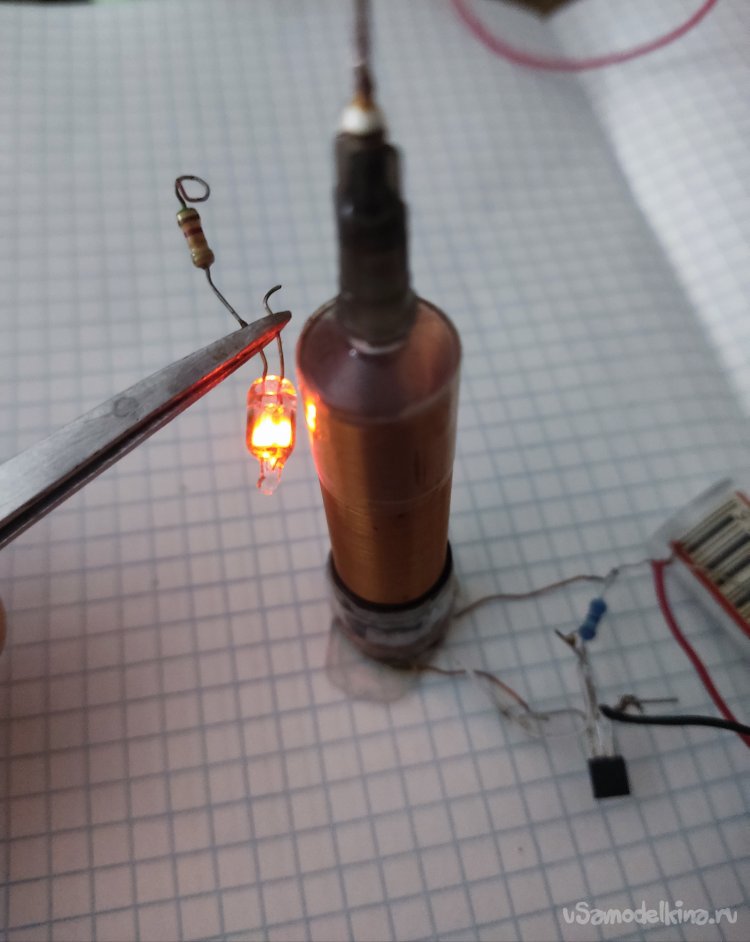

Теперь проверим засветиться ли неоновая лампочка
Как видите она светится, качер работает отлично
ПРИНЦИП РАБОТЫ
Теперь мы рассмотрим принцип работы

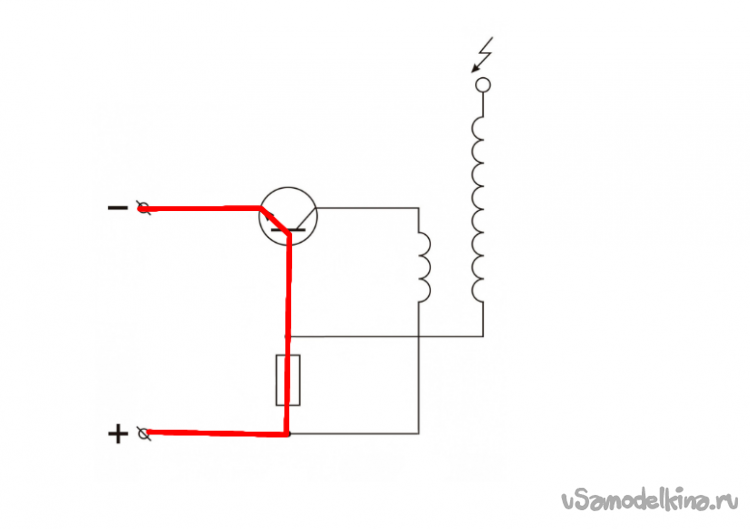

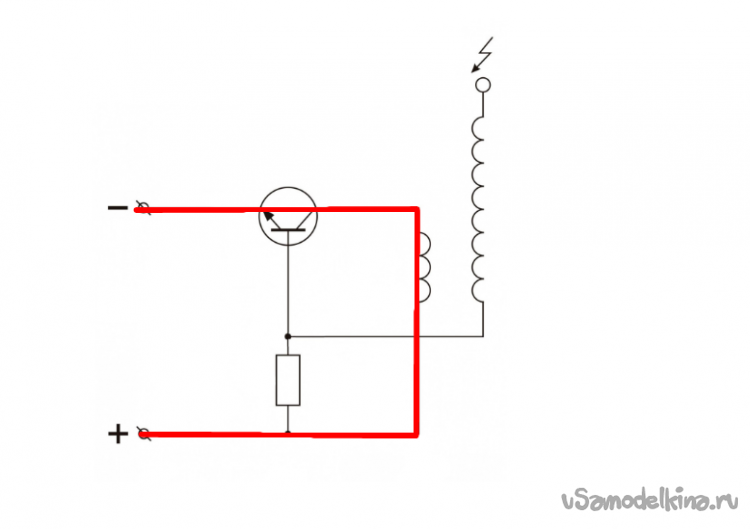

Когда на качер подаётся питание, транзистор закрыт и на базу через резистор идёт ток, транзистор открывается и через первичную катушку идёт ток, но так как у катушки есть индуктивность то в начале ток маленький и только потом он растёт, индуктивность зависит от количества витков, поэтому количество витков влияет на частоту работы

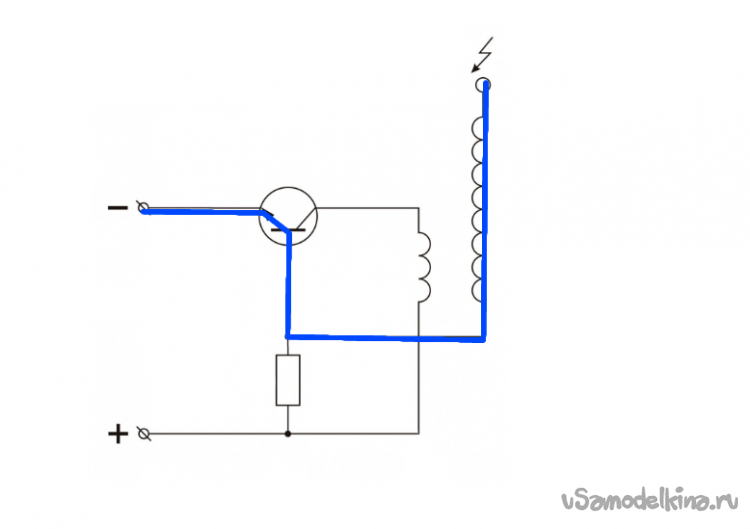

После этого во вторичной катушке наводится ток, а полярность меняется и на базу транзистора идёт отрицательный импульс, транзистор закрывается, Из-за этого и может не работать качер, потому что если неправильно подключить первичную катушку то транзистор будет всё время открыт
После этого транзистор снова открывается и всё повторяется, всё это происходит с очень высокой частотой, две обмотки работают как трансформатор, а как мы знаем у трансформатора есть коэффициент трансформации и чем больше витков на вторичной обмотке, тем выше напряжение, поэтому чем больше тем лучше
Этот качер очень слабый и от него не стоит ожидать каких то разрядов, но в следующий раз мы соберем мощную SSTC на полевых транзисторах с прерывателем. Кто то скажет что это просто игрушка и никакой пользы от неё нет, соглашусь, но игрушка класссная
На этом я с вами прощаюсь, если вам понравилась самоделка то оцените, а если нет то всё равно оцените
