УСИЛИТЕЛЬ ИЗ ВСЕГО ТРЁХ ДЕТАЛЕЙ
Привет друзья
Сегодня мы сделаем очень простой усилитель, и будет он из всего лишь трёх деталей
А также разберём его работу
Начнём.
ДЕТАЛИ

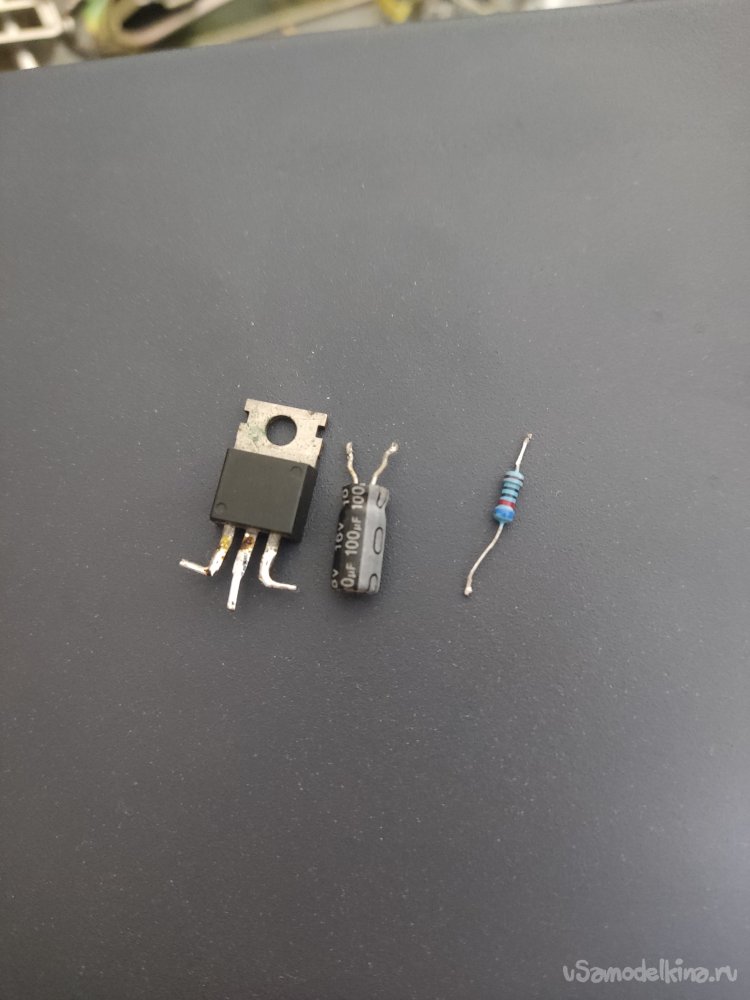

Для начала нам нужны три детали:
1. транзистор
2. резистор
3. конденсатор
Резистор я взял на 620 Ом, сопротивление в моём случае может быть от 220 Ом до 2 кОм
При этом громкость и потребление будет разным, вы можете сами подобрать нужный резистор в зависимости от транзистора который вы используете
Ещё нам нужен конденсатор который нужен для того чтобы не пропустить постоянный ток, а пропускать только переменный сигнал от вашего устройства. Я взял конденсатор на 100uf и 16V, напряжение не имеет значения, а ёмкость можно взять и несколько микрофарад, от неё зависит только амплитуда сигнала.

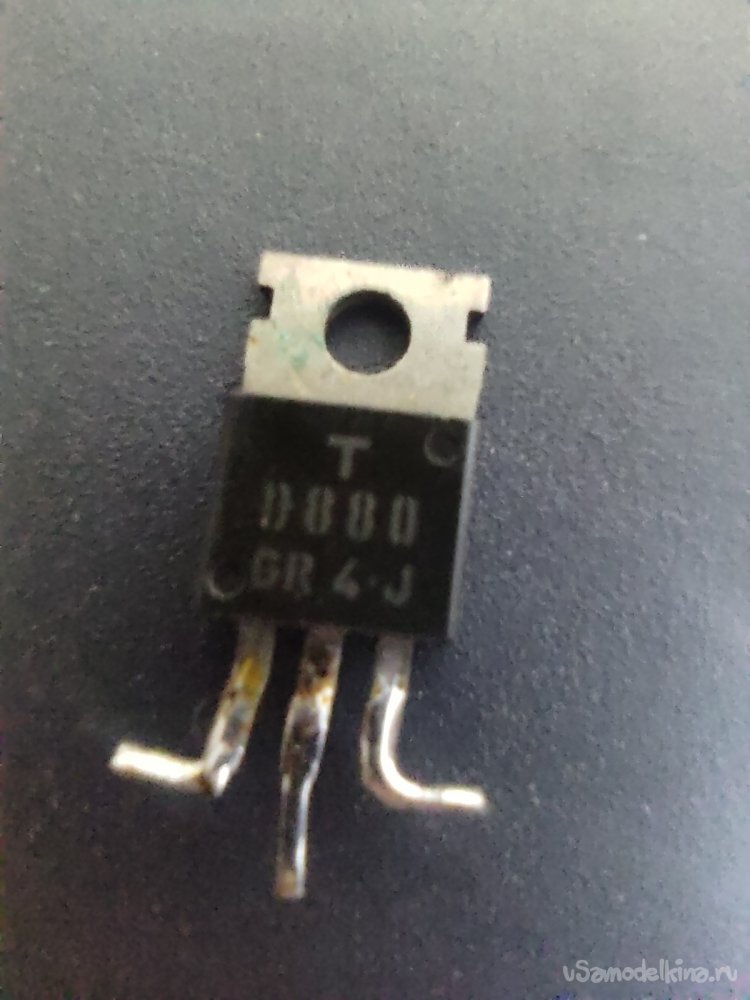

И главным в нашем усилении является транзистор, Я использовал биполярный NPN транзистор D880, не у каждого может быть, но можно взять любой другой, например 13003 или 13005 которые распространены в эконом-лампах
СБОРКА

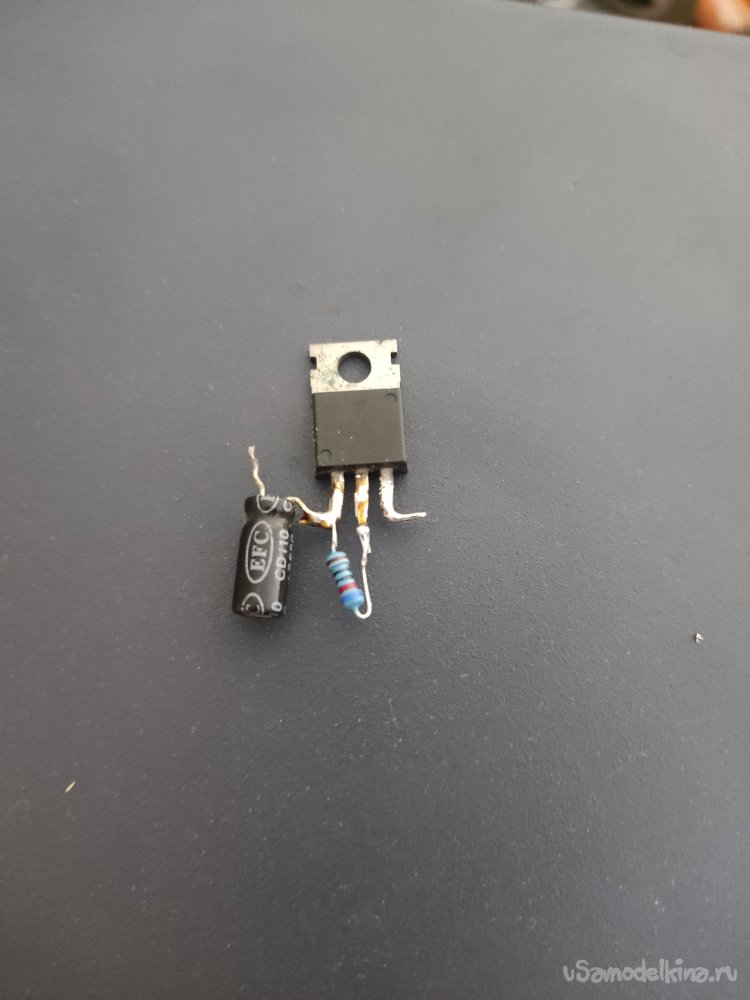

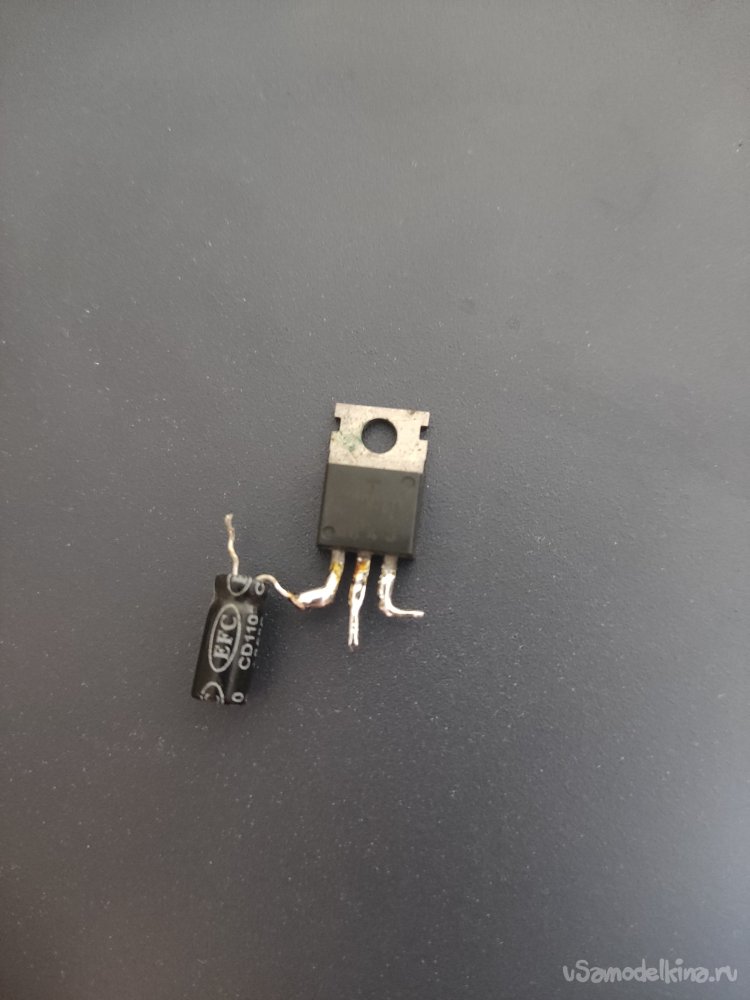

На базу транзистора нужно припаять конденсатор, в моём случае база находится слева, вы можете узнать данные о вашем транзисторе в интернете.
Следующим шагом нам нужно припаять резистор на базу и сток транзистора, в моём случае сток это средний вывод транзистора, у резистора нет полярности, поэтому его можно припаять любой стороной
Резистор нужен чтобы на половину открыть транзистор, потому что на вход усилителя идёт переменный сигнал, если его не будет, звучание будет плохим, потому что половина сигнала будет обрезана, а если резистор есть то динамик будет в среднем положении и мы будем слышать весь сигнал
Минусом этой схемы является то что потребление на холостом ходу ни отличается от рабочего, по сути мы собрали усилитель A класса

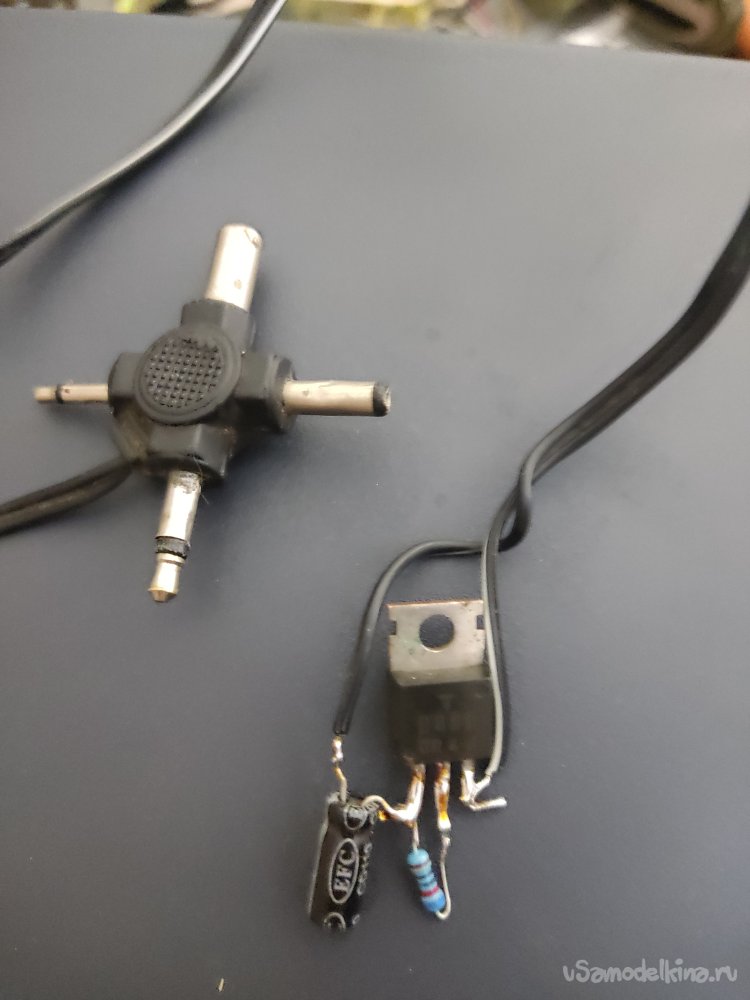

По сути усилитель готов, но нам нужно припаять динамик и звуковой штекер

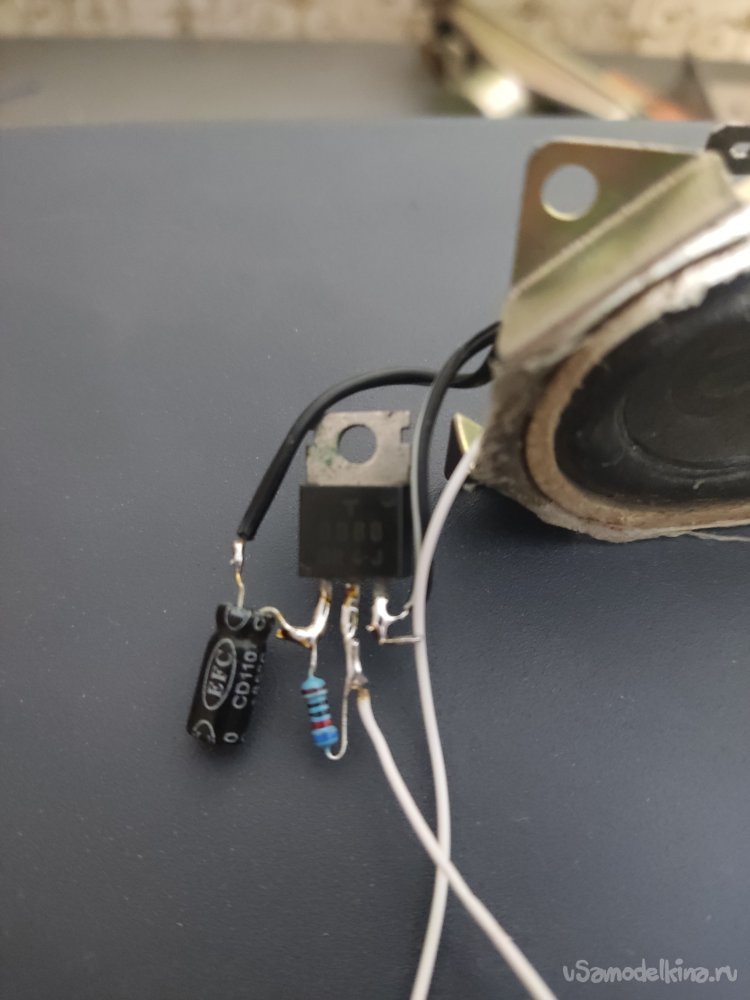

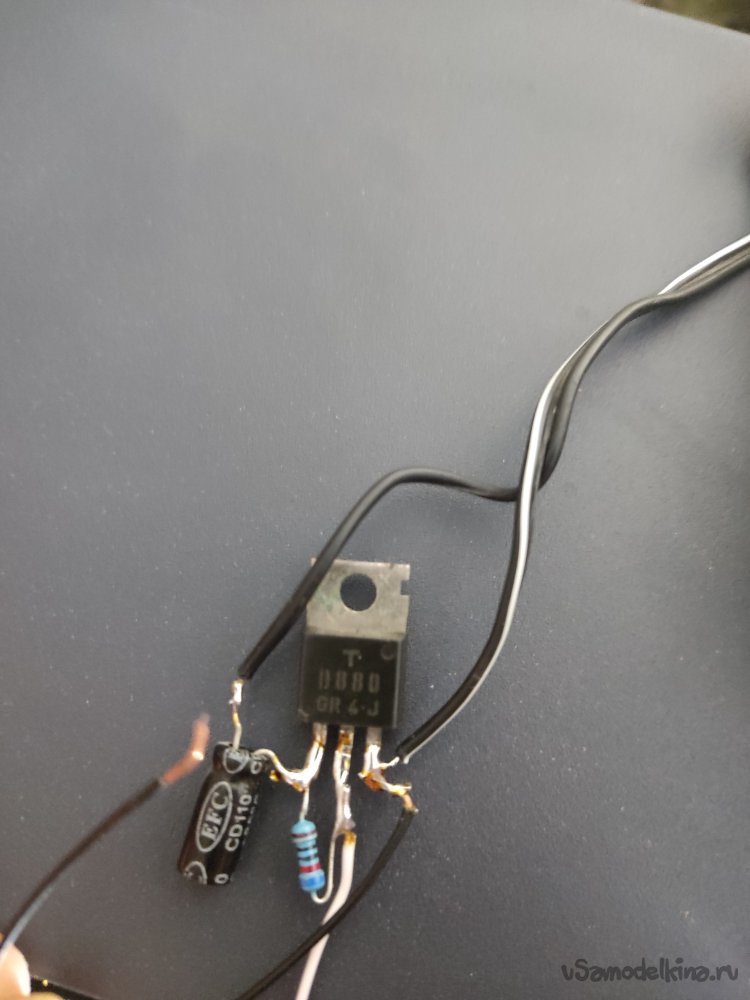

На второй вывод конденсатора припаиваем один звуковой провод, и на исток транзистора (оставшийся вывод) который в моём случае правее, припаиваем второй звуковой провод штекера

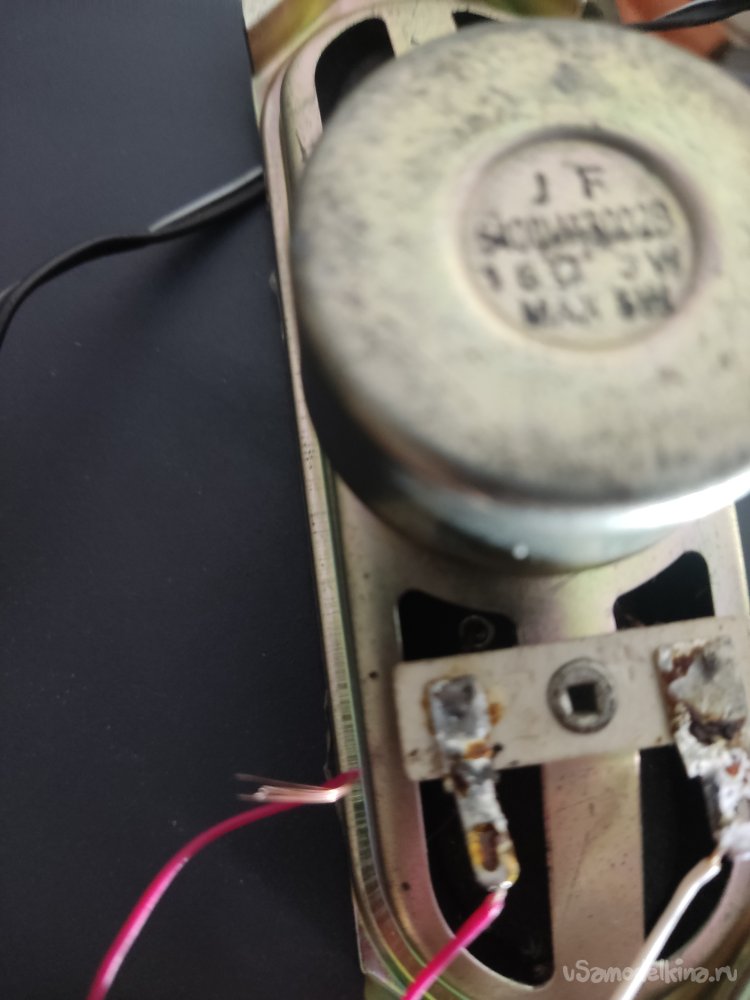

Следующим шагом нам нужно припаять динамик
На сток транзистора припаиваем один из выводов(не имеет значения)динамика
Оставшийся вывод динамика будет плюсовым выводом для питания
Исток транзистора или правый контакт в моём случае, будет минусовым выводом питания
РАБОТА УСИЛИТЕЛЯ
Наконец наш усилитель A класса окончательно готов, можно его включать

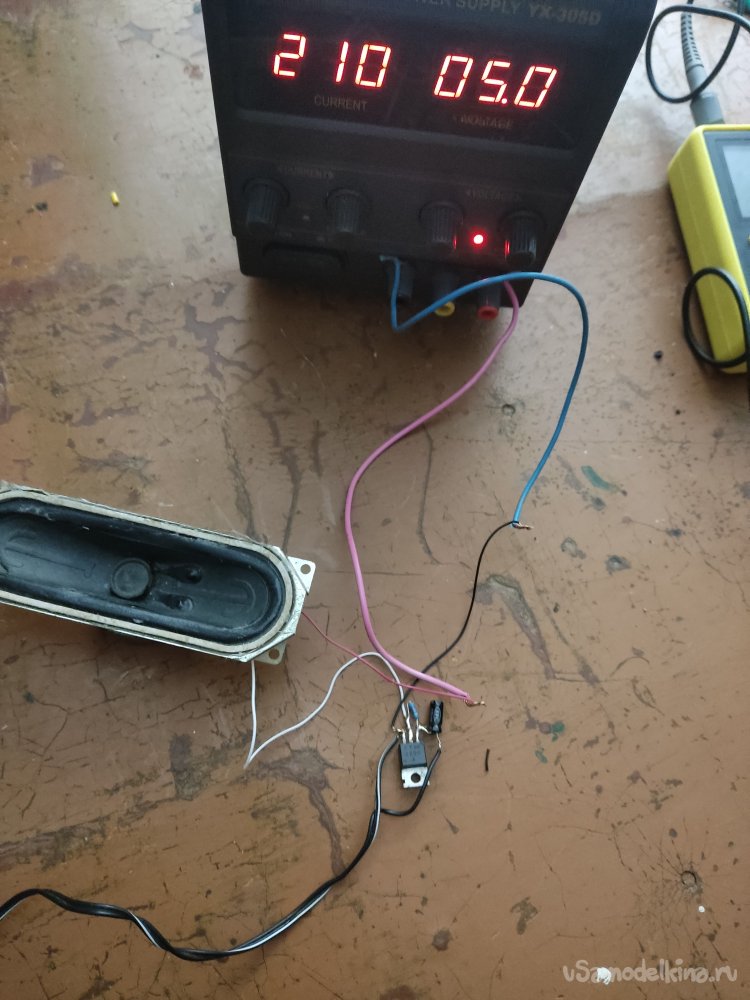

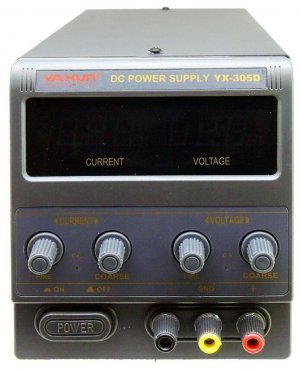

Я буду питать его от 5 Вольт от лабораторного источника питания
Не советую запускать такие схемы от импульсных источников питания, например зарядка телефона, если источник питания некачественный могут быть помехи
Звучание у данного усилителя хорошее, а звук очень громкий
Видео о работе данного усилителя:
На этом я прощаюсь с вами, надеюсь вы оценили статью, всего хорошего.
